ASUS stellt das WS-W790-ACE und WS-W790E-SAGE-SE vor (Update)

Portrait des Authors


ASUS stellt das WS-W790-ACE und WS-W790E-SAGE-SE vor (Update)
7

Werbung

Soeben hat Intel seine neue Xeon-W-3400- und Xeon-W-2400-Serie vorgestellt und ASUS präsentiert passend dazu auch zwei Mainboards, die für den Workstation-Einsatz vorgesehen sind. Das ASUS Pro-WS-W790-ACE orientiert sich dabei an der Xeon-W-2400-Serie mit vier Speicherkanälen und das ASUS Pro-WS-W790E-SAGE-SE an der größeren Xeon-W-3400-Serie für eine TDP von bis zu 350 W, acht Speicherkanäle und vieles mehr.

Aber natürlich ist es möglich, einen jeden der LGA4677-Prozessoren auf entweder dem Pro-WS-W790-ACE oder dem Pro-WS-W790E-SAGE-SE einzusetzen. Das restliche Angebot muss eben passen und ausreichend DIMM-Steckplätze bieten beiden Boards. Allerdings sind beim Pro-WS-W790-ACE nur nur vier Speicherkanäle mit jeweils zwei DIMMs pro Kanal an den Sockel angebunden. Beim Pro-WS-W790E-SAGE-SE hingegen sind acht Speicherkanäle bzw. die dazugehörigen DIMM-Steckplätze vorhanden, die auch die acht Kanäle der Prozessoren nutzen können.

Aber wir schlüsseln die einzelnen technischen Daten später in der Tabelle noch genauer auf.

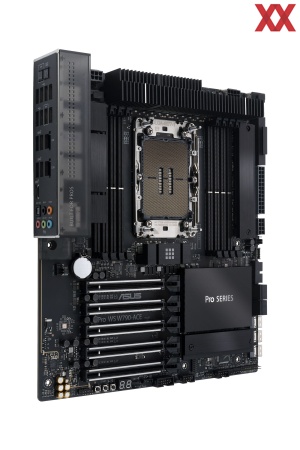

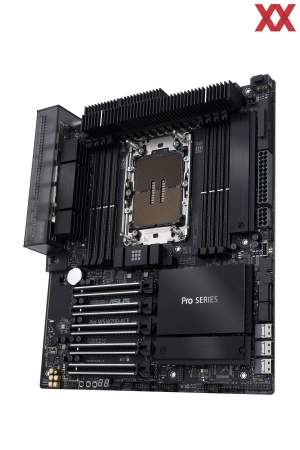

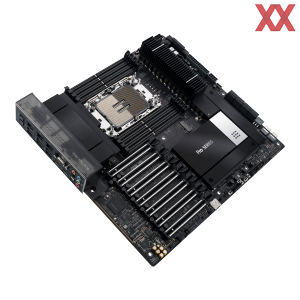

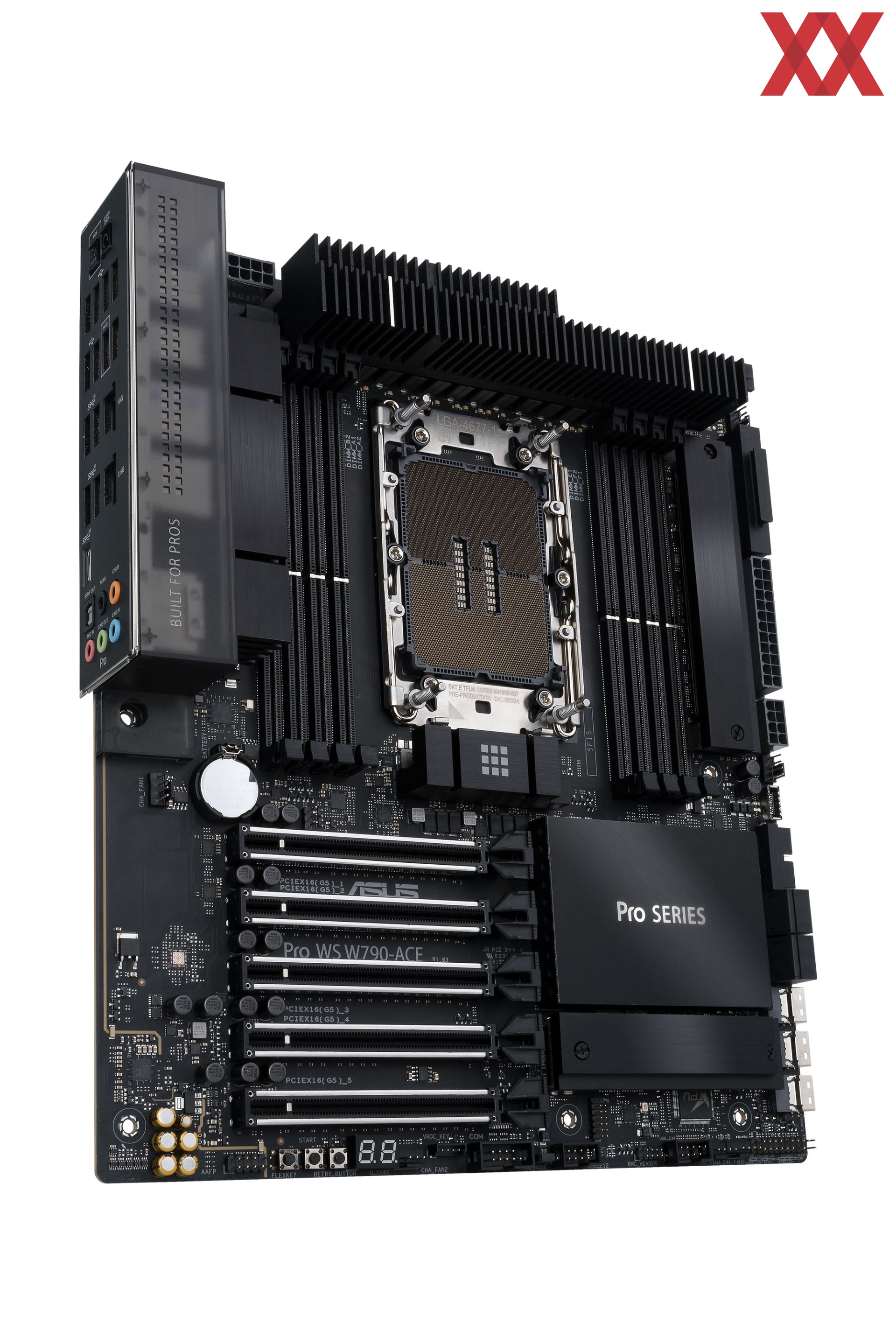

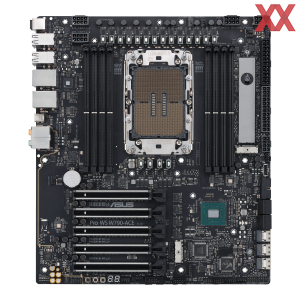

Auch rein äußerlich sind die Austattungsmerkmale gut zu erkennen. Das Pro-WS-W790-ACE liegt im CEB-Format vor, misst 305 x 267 mm und wiegt 1,814 kg. Das Pro-WS-W790E-SAGE-SE kommt auf 305 x 330 mm und wiegt 1,032 kg. Der Sockel LGA4677 ist einmal hochkant und einmal quer auf dem Mainboard verbaut. Die DIMM-Steckplätze liegen dann entweder rechts und links neben dem Sockel oder darüber und darunter. Der VRM-Bereich ist mit großen Kühlkörpern ausgestattet.

Die Daten der Pro-WS-W790-Mainboards von ASUS
Hersteller und
Bezeichnung
ASUS Pro-WS-W790-ACEASUS Pro-WS-W790E-SAGE-SE
Mainboard-Format CEB (305 x 267 mm)EEB (305 x 330 mm)
CPU-Sockel LGA4677 für Xeon-CPUsLGA4677 für Xeon-CPUs
Stromanschlüsse 1x 24-Pin ATX
4x 8-Pin EPS12V
1x 8-Pin PCIe
2x 24-Pin ATX
4x 8-Pin EPS12V
1x 8-Pin PCIe
1x 6-Pin PCIe
Preis
--
Webseite --
  Southbridge-/CPU-Features
Chipsatz, Kühlung Intel W790Intel W790
Speicherbänke und Typ 8x DDR5-4800 (Quad-Channel), max. 4.800 MT/s (2DPC)8x DDR5-4800 (Octa-Channel), max. 4.800 MT/s (1DPC)
Speicherausbau max. 2 TBmax. 2 TB
  Onboard-Features
PCI-Express 5x PCIe 5.0 x16 (x16) über CPU
7x PCIe 5.0 x16 (x16) über CPU (Xeon W-3400)
4x PCIe 5.0 x16 (x16) über CPU (Xeon W-2400)
Storage-Schnittstellen 4x SATA 6GBit/s über PCH
2x M.2 M-Key mit PCIe 4.0 x4 über PCH
3x SlimSAS über PCH
8x SATA 6GBit/s über PCH
2x M.2 M-Key mit PCIe 4.0 x4 über CPU
1x M.2 M-Key mit PCIe 4.0 x4 über PCH
3x SlimSAS über PCH
USB Extern: 1x USB 3.2 Gen 2x2, 4x USB 3.2 Gen 2, 8x USB 2.0
Intern: 1x USB 3.2 Gen 2x2, 1x USB 3.2 Gen 1, 2x USB 2.0
Extern: 1x USB 3.2 Gen 2x2, 5x USB 3.2 Gen 2, 2x USB 2.0
Intern: 1x USB 3.2 Gen 2x2, 1x USB 3.2 Gen 1, 2x USB 2.0
Grafikschnittstellen -
-
WLAN / Bluetooth --
Thunderbolt --
LAN 1x 10GbE (Marvell AQtion)
1x 2.5GbE (Intel)
2x 10GbE (Intel)
1x 1GbE (Realtek)
Audio-Codec
und Anschlüsse
8-Channel Realtek ALC897 Codec
5x 3,5 mm Audio-Jacks
1x S/PDIF
8-Channel Realtek ALC897 Codec
5x 3,5 mm Audio-Jacks
1x S/PDIF
LED-Beleuchtung --
Fan- und WaKü-Header 2x 4-Pin CPU-Fan-Header
1x 4-Pin AiO-Header
5x 4-Pin System-Fan-Header
2x 4-Pin CPU-Fan-Header
1x 4-Pin AiO-Header
5x 4-Pin System-Fan-Header
Onboard-Komfort Status-LEDs, Power-Button (intern), Reset-Button (intern), Flash-BIOS-Button (extern), Clear-CMOS-Button (intern)Status-LEDs, Power-Button (intern), Reset-Button (intern), Flash-BIOS-Button (extern), Clear-CMOS-Button (intern)
Herstellergarantie 3 Jahre (nur über Händler)3 Jahre (nur über Händler)

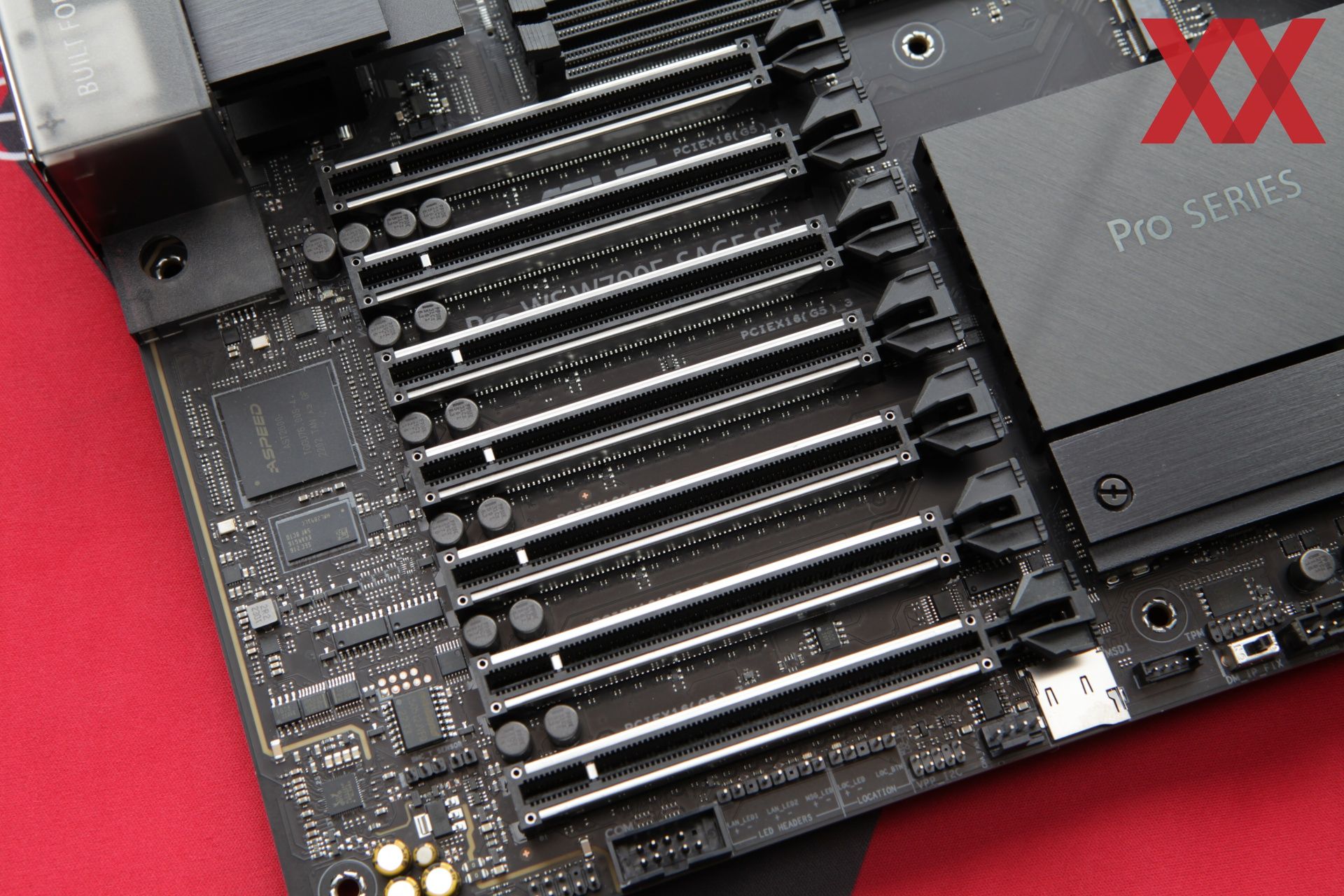

Die Auslegung auf die jeweilige Serie beschränkt sich aber nicht einzig auf das Speicherinterface. Auch bei den PCI-Express-Steckplätzen bietet das Pro-WS-W790-ACE derer fünf, die aber nicht allesamt die vollen 16 Lanes bekommen (können). Beim Pro-WS-W790E-SAGE-SE hingegen sind sieben Steckplätze vorhanden, die von der Xeon-W3400-Serie mit ihren 112 Lanes auch allesamt angesprochen werden können. Kommt hier ein Prozessor der Xeon-W-2400-Serie zum Einsatz, sind nur fünf der sieben Steckplätze überhaupt angebunden und davon auch nicht alle mit 16 Lanes.

Die SATA und SlimSAS-Anschlüsse laufen auf beiden Boards über den Chipsatz. Beim Pro-WS-W790E-SAGE-SE sind zwei M.2-Anschlüsse an den Prozessor angebunden. Beim Pro-WS-W790-ACE sind auch diese an den Chipsatz geknüpft.

Zudem bietet das Pro-WS-W790E-SAGE-SE einen BMC und hat zwei Ethernet-Controller mit jeweils 10 GBit/s. Ein Management-Ethernet für den BMC kommt hinzu. Beim Pro-WS-W790-ACE ist ein Ethernet-Anschluss mit 10 GBit/s vorhanden, der über einen externen AQtion-Controller von Marvell realisiert wird. Ein zweiter Ethernet-Port mit 2,5 GBit/s kommt hinzu.

Einige Elemente auf den Mainboards zeigen, dass ASUS die Platinen auf den Workstation-Betrieb ausgelegt, es aber auch Anleihen in den Endkunden-Bereich gibt. Ein LN2-Modus und einige weitere Jumper und DIP-Schalter zeigen, dass Overclocker mit diesen Boards die Xeon-Prozessoren werden übertakten können – über die einfache Erhöhung der Multiplikatoren hinaus.

Zur Verfügbarkeit oder den Preisen gibt es noch keinerlei Informationen. Ein hoher dreistelliger, wenn nicht gar vierstelliger Preis dürfte hier aber aufgerufen werden.

Update:

Heute hat uns auch das Pro-WS-W790E-SAGE-SE erreicht:

Damit halten wir nun auch ein Mainboard in Händen, welches alle acht Speicherkanäle der Xeon-W-3400-Serie unterstützt. In Form des G.Skill Zeta R5 haben wir auch schon das passende Speicherkit vorliegen. Das Testen kann also beginnen. Aktuell ist das Pro-WS-W790E-SAGE-SE noch nicht im Handel zu finden.
