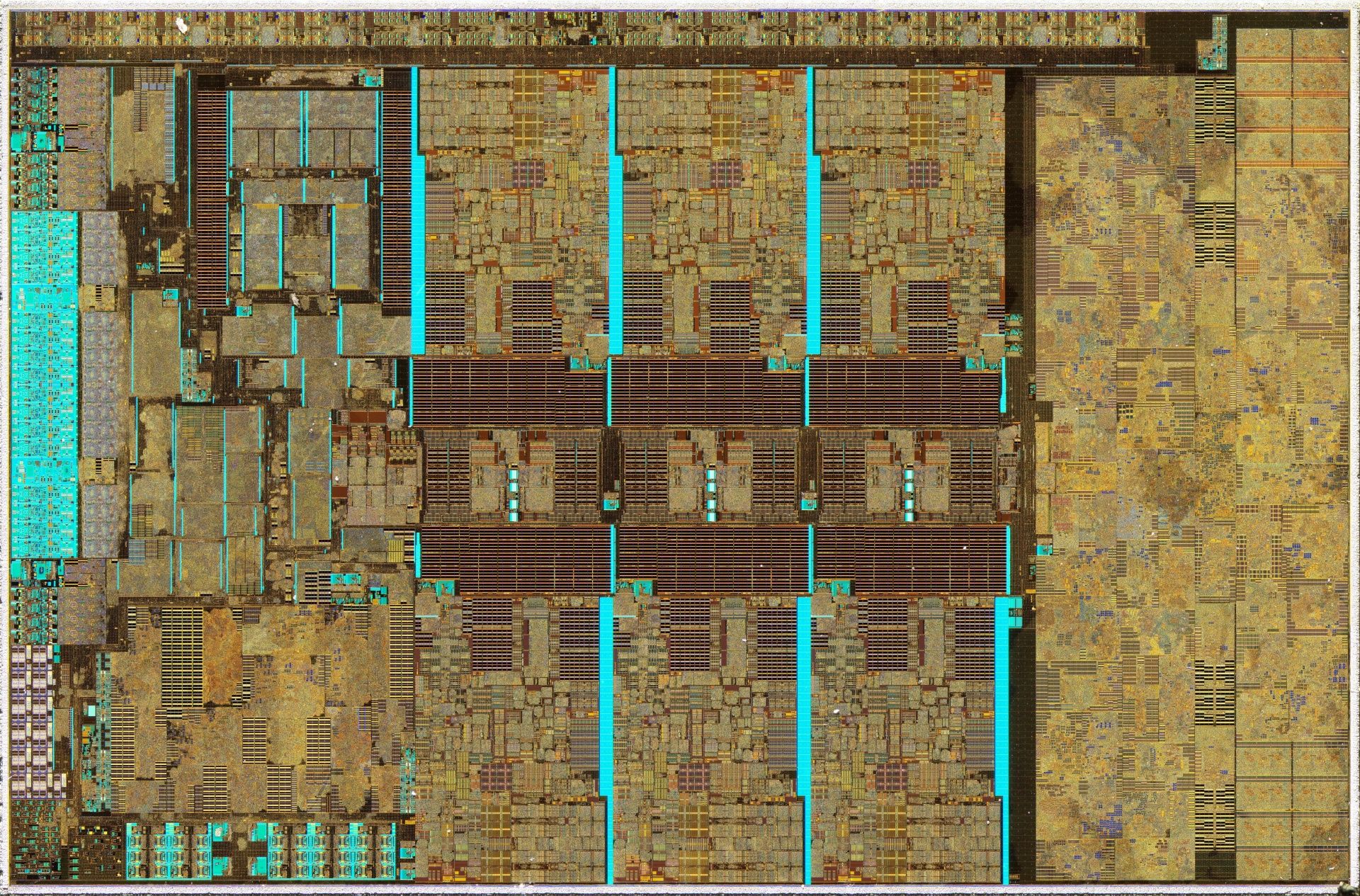

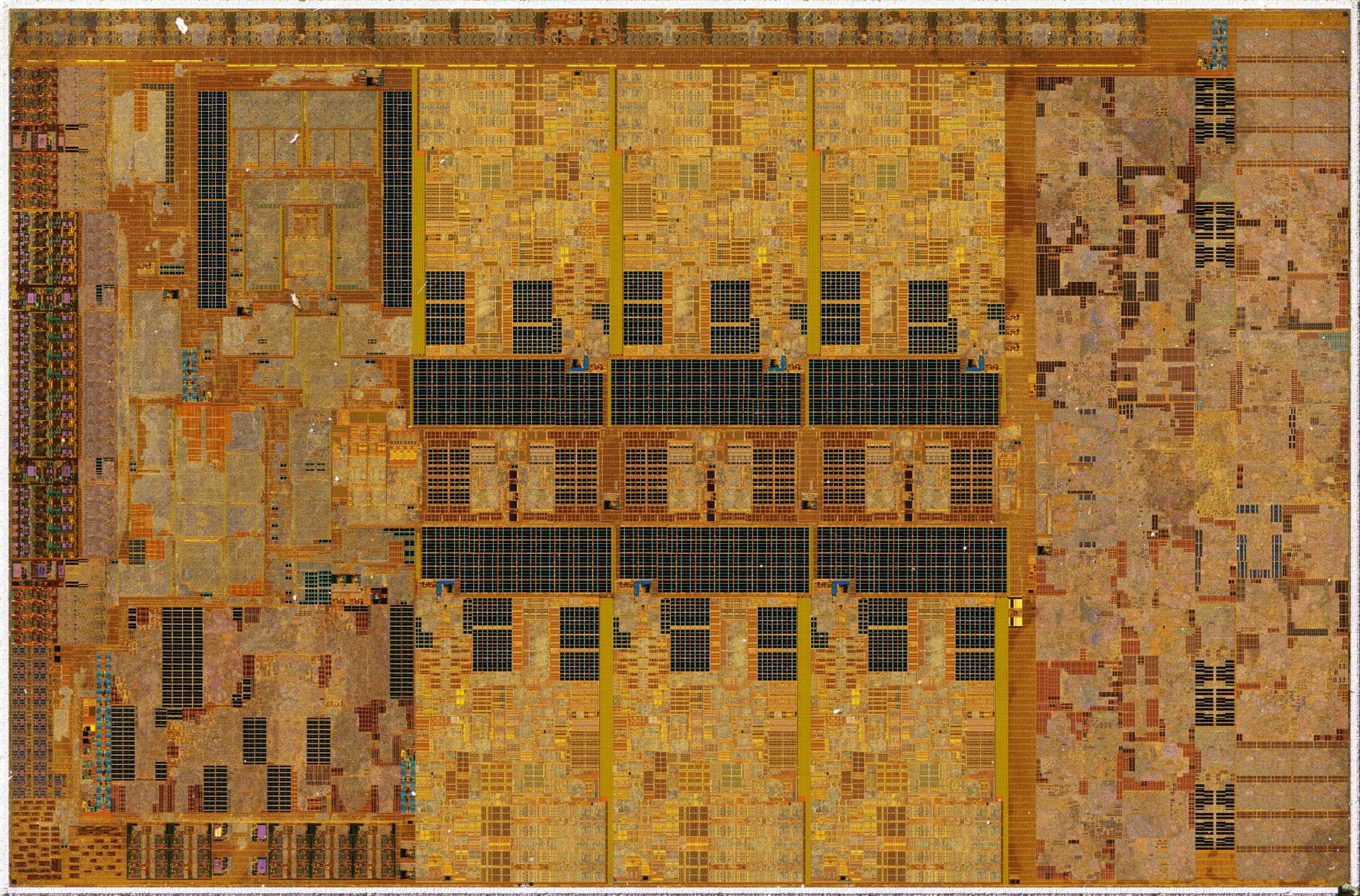

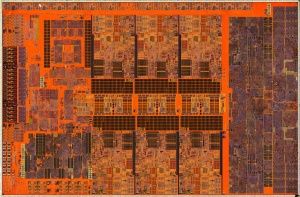

Nachdem wir uns in der vergangenen Woche mit dem Core i7-8700K Die-Shots eines 2017 vorgestellten Prozessors angeschaut haben, folgt heute ein aktuelles Alder-Lake-Modell – zumindest noch aktuell, denn mit Raptor Lake steht der Nachfolger bereits in den Startlöchern. Von Fritzchens Fritz erhitzt, geschliffen und geätzt wurde ein Core i5-12400F, der zwar sechs Performance-Kerne zu bieten hat, aber ohne Efficiency-Kerne (6P+0E) auskommt. Intel fertigt Desktop-Varianten von Alder Lake: Ein 8P+8E-Chip und eben der 6P+0E.
Laut den Messungen von Fritzchens Fritz kommt der Chip auf Abmessungen von 15,471 x 10,196 und demzufolge 157,742 mm². Der größere Chip mit den Efficiency-Kernen bringt es laut Intel auf 209 mm². Gefertigt werden die Chips in Intel 7, wie Intel seine 10-nm-Fertigung nennt.

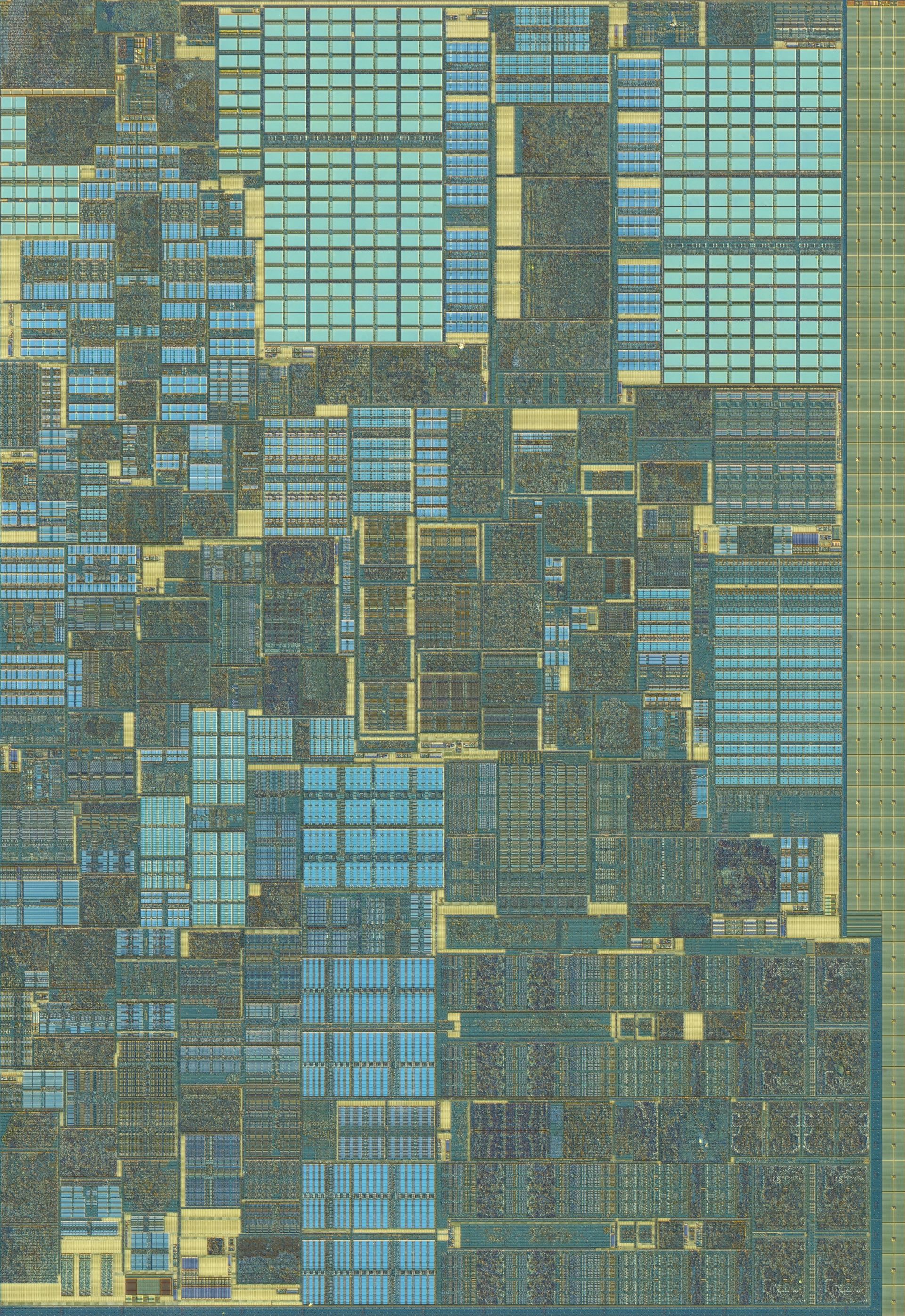

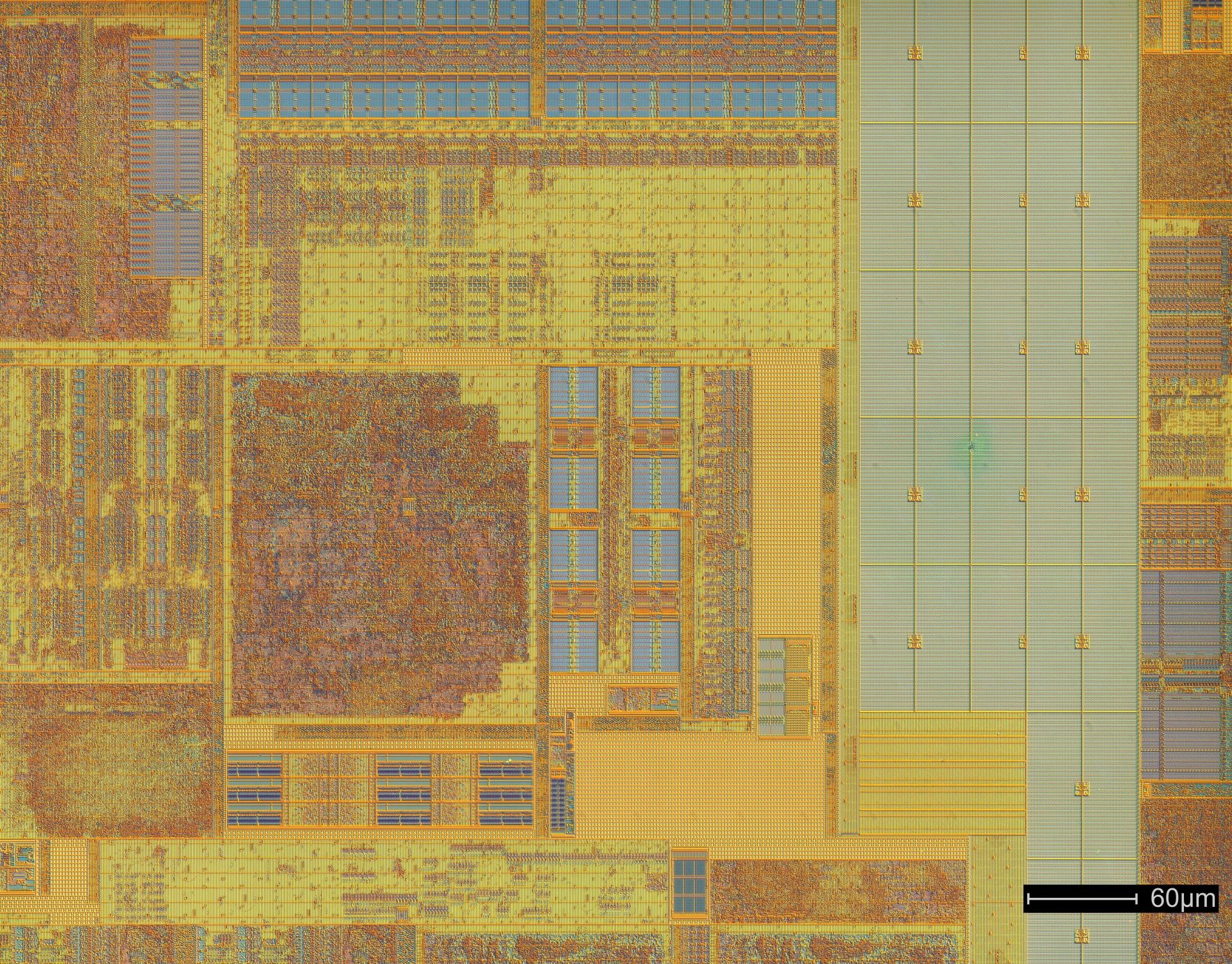

Neben den Bildern des kompletten Chips gibt es auch solche, die explizit einige Bereiche der Performance-Kerne zeigen. Hier wiederum gibt es unter anderem die L3-Caches, die sich als regelmäßige Strukturen zeigen. Dort sind dann auch Bereiche zu erkennen, die etwas versetzt zueinander gefertigt zu sein scheinen.
Alle Bilder und noch viele mehr findet ihr im Flickr-Fotostream von Fritzchens Fritz.
