[Sammelthread] AMD AM5 / LGA1718 Mainboard - Info & Laberthread

Vincy · 20.05.2022

Gigabyte hat da auch schon einige Infos preisgegeben.
https://www.gigabyte.com/Press/News/1998
https://wccftech.com/gigabyte-aorus...ryzen-7000-am5-desktop-cpus-at-computex-2022/

Zitat:
....Moreover, the latest AMD Socket AM5 motherboards including the gaming series of X670 AORUS XTREME, MASTER, PRO AX, and X670 AERO D for designers will be first exposed in this exhibition as well. Users can take a sneak peek at the advanced design and extensive features of PCIe 5.0 graphics slot and M.2 Gen5 interface on GIGABYTE motherboards.

ASRock auch
https://wccftech.com/asrocks-next-g...taichi-carrara-am5-motherboard-confirmed-too/

ASRock X670E Taichi Carrara & X670E Taichi

ASRock-X670E-Taichi-Motherboard-very_compressed-scale-2_00x-Custom-1-Custom-1480x833.png

emissary42 · 20.05.2022

Gigabyte und ASRock zeigen Mainboards mit X670-Chipsatz zur Computex - Hardwareluxx

Gigabyte zeigt Mainboards mit X670-Chipsatz zur Computex.

www.hardwareluxx.de

ASrock
"ASRock reveals a series of motherboards based on the revolutionary AMD X670 chipset. The new motherboards are equipped with many exciting features and new technology such as PCIe 5.0 & DDR5 capability, the insane IO capability including the support of Thunderbolt 4.0 has pushed the X670 platform even further into high end desktop category, ASRock went all out on the VRM design too, with total of 26 phases SPS Dr.MOS design on the X670E Taichi, it is the most powerful AM5 product ASRock can offer, and on top of that, there’s a special edition motherboard X670E Taichi Carrara to celebrate the 20th birthday of ASRock! Z690 PG Riptide NFT Edition is the very first motherboard co-designed by thousands of people; also WRX80 Creator gives uncompromised performance for all kinds of content creation."

Gigabyte
"Moreover, the latest AMD Socket AM5 motherboards including the gaming series of X670 AORUS XTREME, MASTER, PRO AX, and X670 AERO D for designers will be first exposed in this exhibition as well. Users can take a sneak peek at the advanced design and extensive features of PCIe 5.0 graphics slot and M.2 Gen5 interface on GIGABYTE motherboards."

Ähnliche Ankündigen werden auch von den anderen Herstellern folgen.

emissary42 · 21.05.2022

Bei den Kollegen von PCGH, ein Ausblick in die Zukunft?

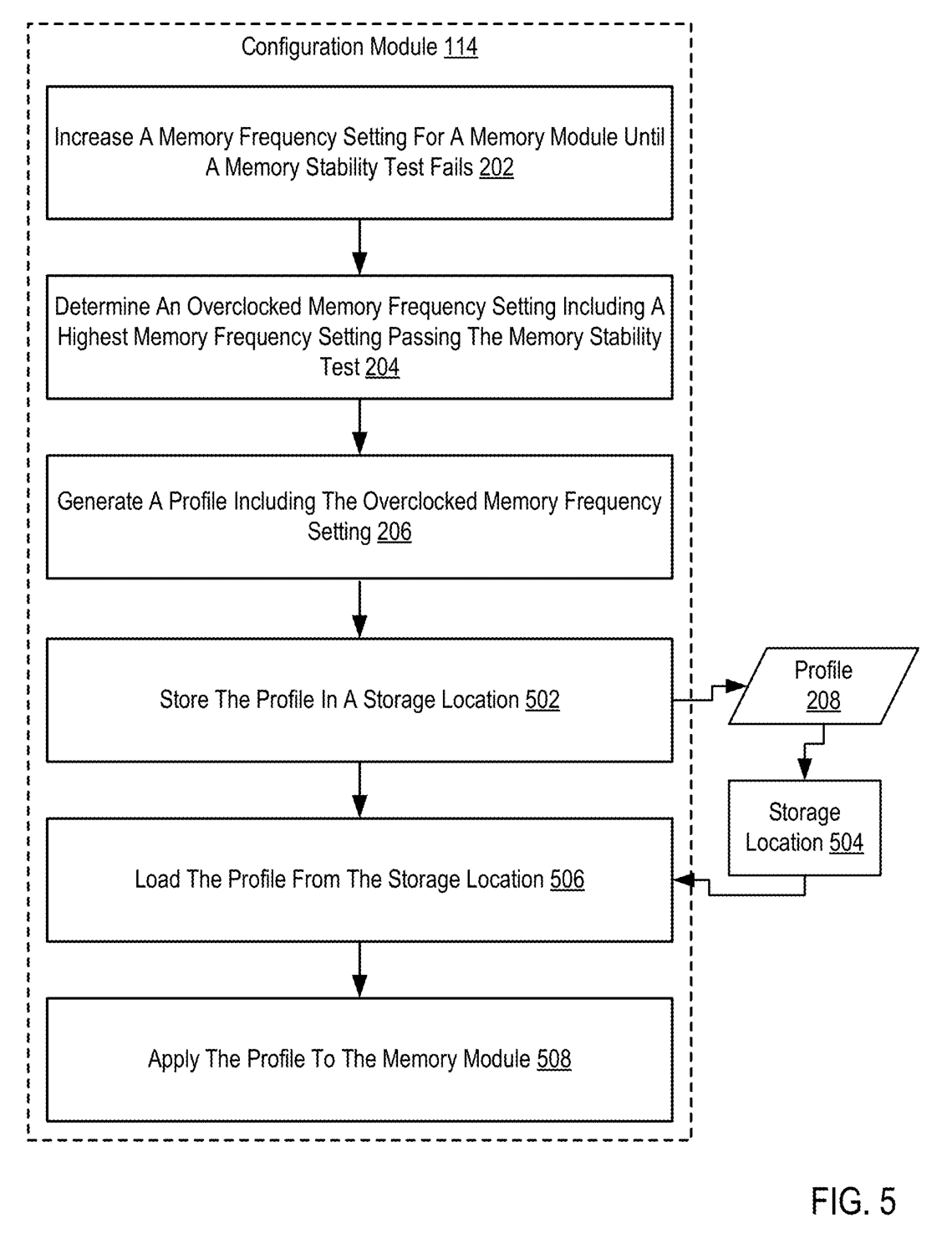

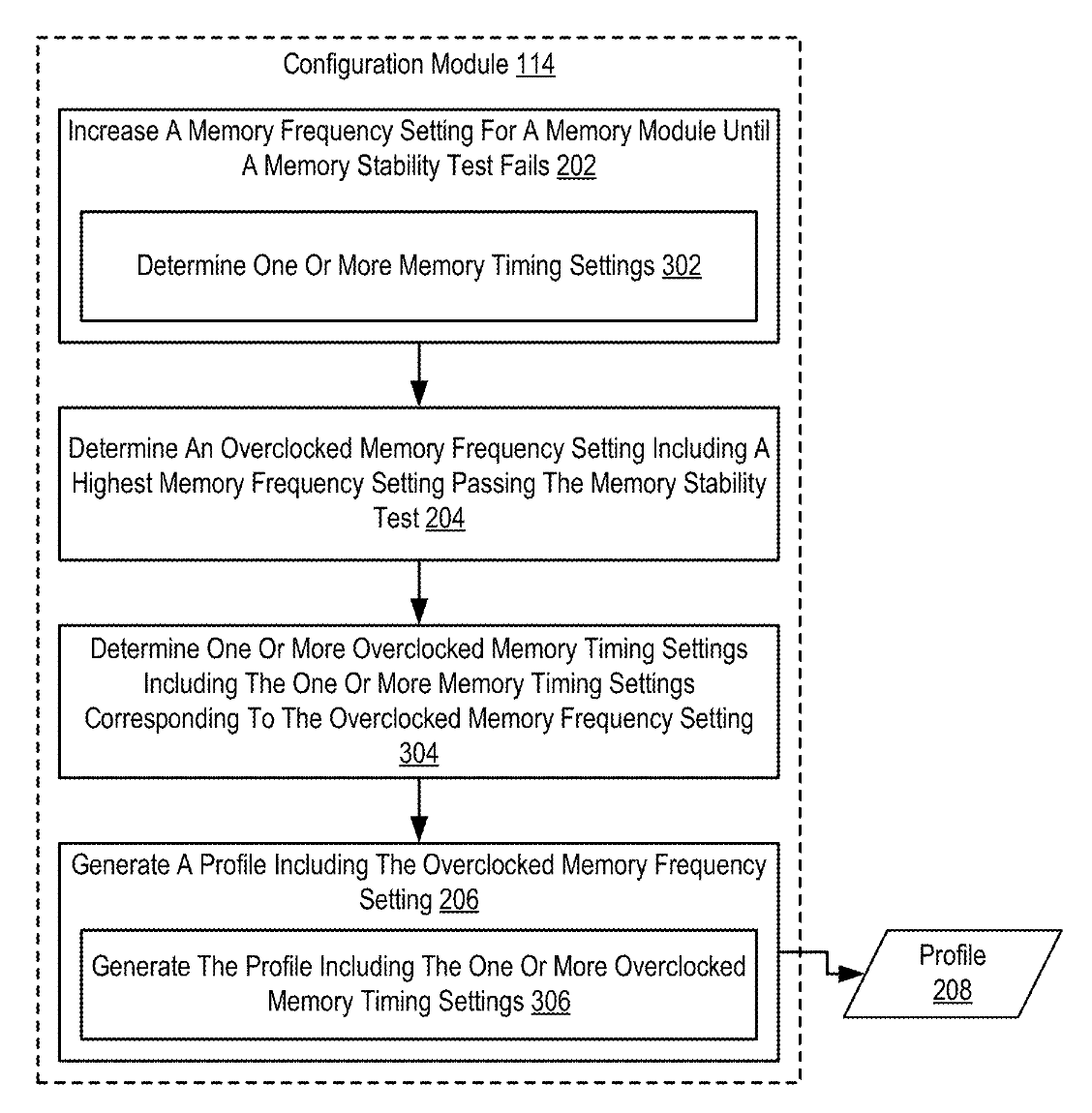

AMD: Patent für automatische Speicherübertaktung

AMD hat ein Patent eingereicht, das sich mit der automatischen Optimierung von Arbeitsspeicher befasst und manuelles Übertakten obsolet machen könnte.

www.pcgameshardware.de

Der Inhalt ist natürlich absichtlich sehr allgemein gehalten und gibt damit keinen Hinweis auf eine bestimmte Plattform. Da darin aber zum Beispiel für Storage noch IDE und SCSI als Beispiele angeführt werden, basiert dieser ganz offensichtlich auf einem älteren Entwurf.

Direktlink zum Patent: US 2022/0155982 A1

emissary42 · 21.05.2022

Tripple Post 🙈 :shake:

ASUS Prime X670-P WIFI Layout leaked at Baidu

Leaked ASUS X670 Prime PCB diagram for AMD Ryzen 7000 CPUs confirms this motherboard has it two chipsets - VideoCardz.com

ASUS PRIME X670 with two chipsets Over at Chinese social platform, one can find actual diagrams for the upcoming ASUS X670 motherboard with AM5 socket. Following the leak from ASRock and Gigabyte, both shared by the manufacturers themselves and both already removed, we now have a leak featuring...

videocardz.com

Reous · 22.05.2022

Originalquelle:

https://twitter.com/g01d3nm4ng0/status/1528269114082754560

MSI MPG X670E CARBON high-end motherboard gets a new design for AMD next-gen CPUs - VideoCardz.com

MSI MPG Carbon with AMD X670E chipset Hardware leaker chi11eddog provides a first look at the upcoming X670E Carbon series from MSI. A complete design overhaul is to be expected from the upcoming MPG Carbon series. The new board which is designed for AMD Ryzen 7000 CPUs is to say farewell to...

videocardz.com

Reous · 23.05.2022

Reddit - Dive into anything

www.reddit.com

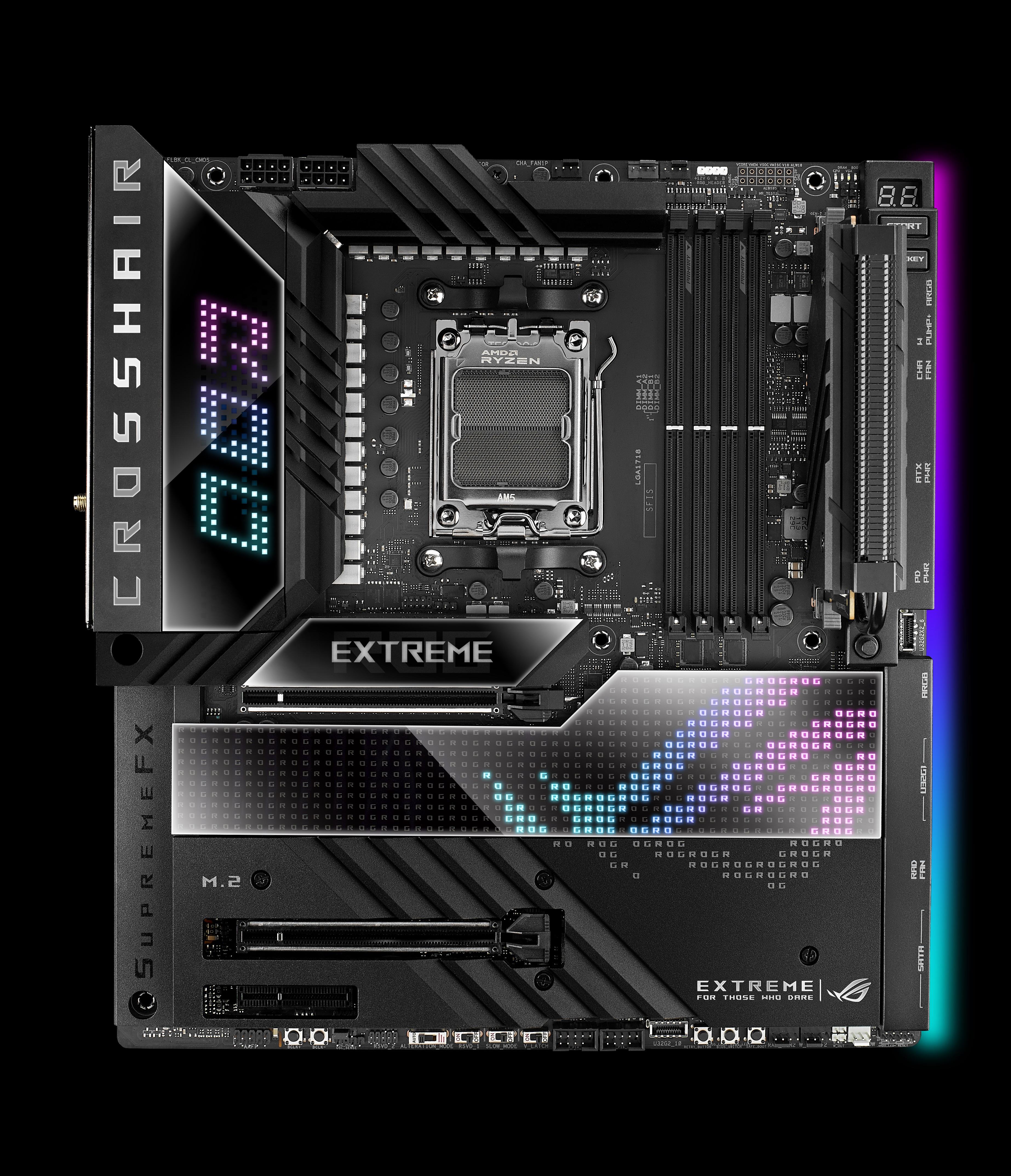

ROG ushers in the next generation of PC performance with the ROG Crosshair X670E Extreme - Edge Up

The ROG Crosshair X670E Extreme offers those who dare an unrivalled platform for their next build with next-gen PCIe 5.0 and DDR5 RAM.

edgeup.asus.com

emissary42 · 23.05.2022

AMD stellt Ryzen-7000-Serie mit Zen-4-Chiplet in 5 nm und IOD mit RDNA-2-Grafik vor - Hardwareluxx

AMD stellt Ryzen-7000-Serie mit Zen-4-Chiplet in 5 nm und IOD mit RDNA-2-Grafik vor.

www.hardwareluxx.de

AMD Computex 2022 Keynote @ Youtube:

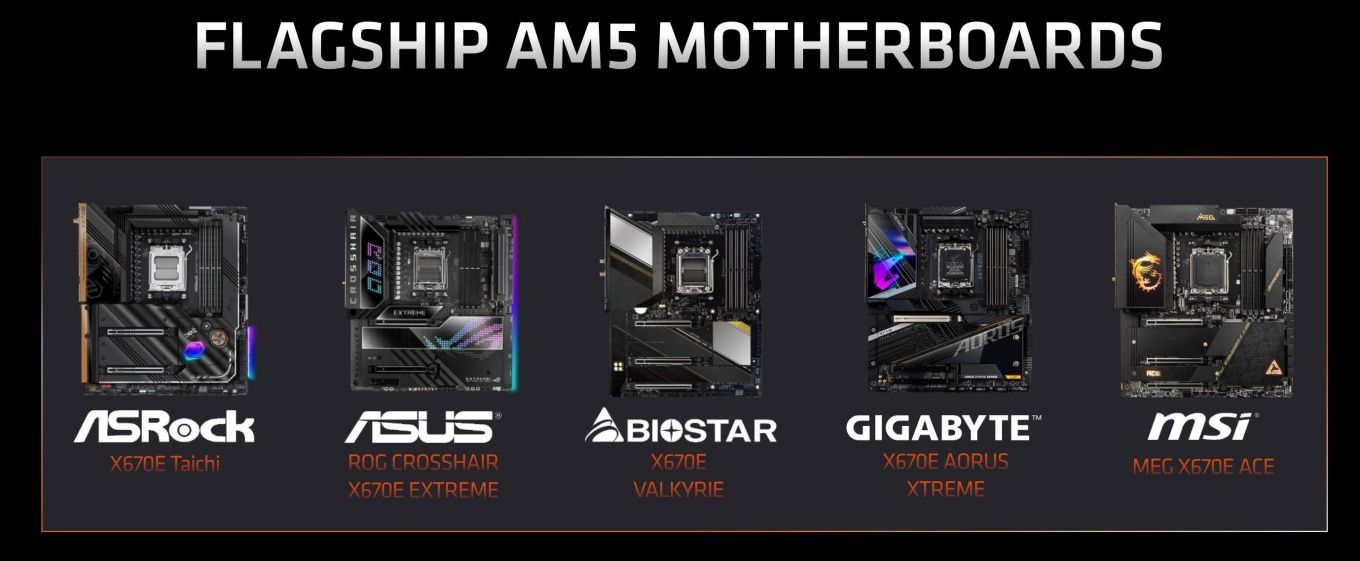

AM5 Flagship Model - Galerie

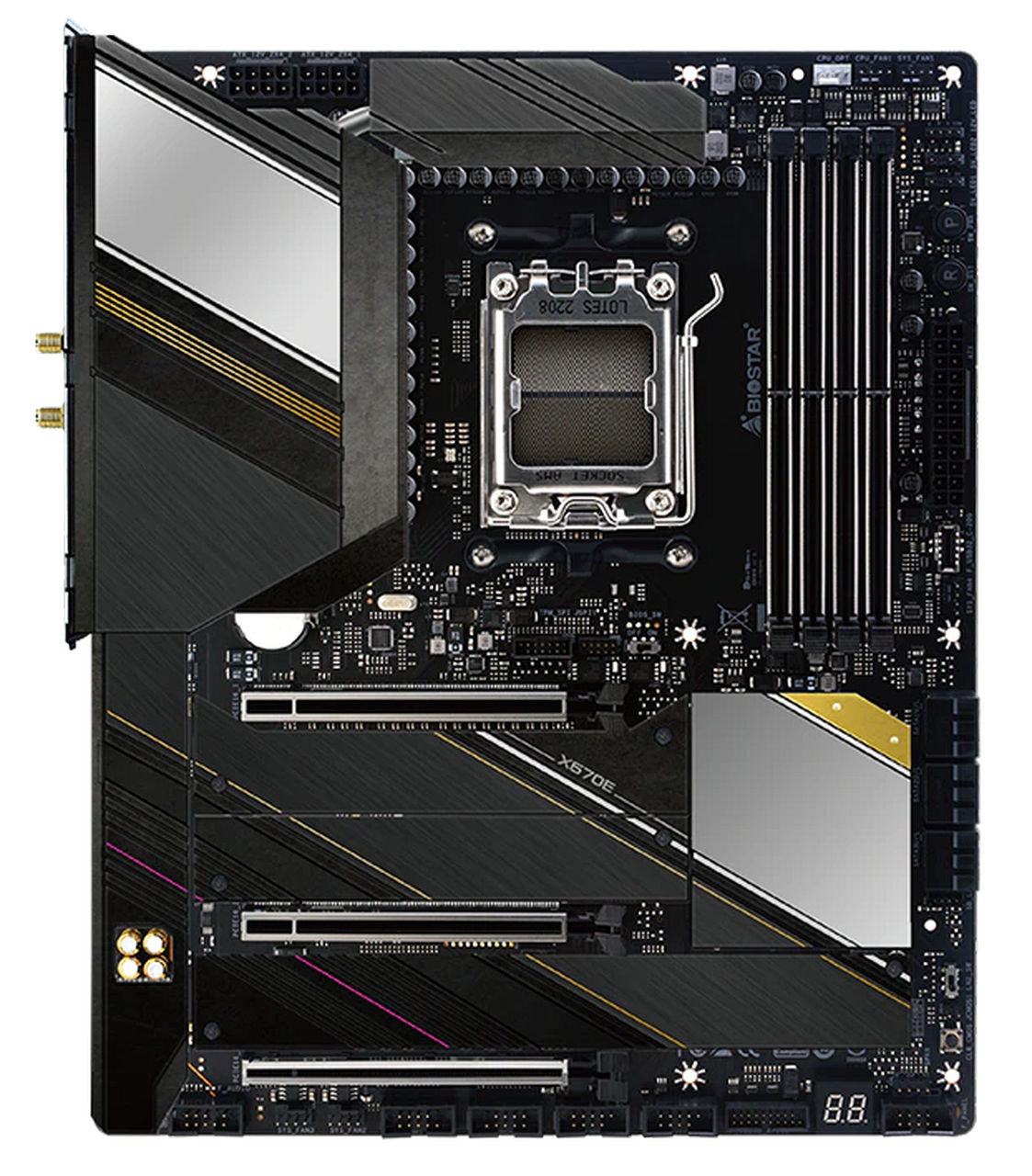

ASRock X670E Taichi | ASUS ROG Crosshair X670E Extreme | Biostar X670E Valkyrie | Gigabyte X670E Aorus Xtreme | MSI MEG X670E Ace*

*tatsächlich soll es auch ein Godlike geben, aber das kommt eventuell nicht direkt zum Launch der Plattform

Edit: Startbeitrag um diverse Grafiken aktualisiert

Beitrag automatisch zusammengeführt: 23.05.2022

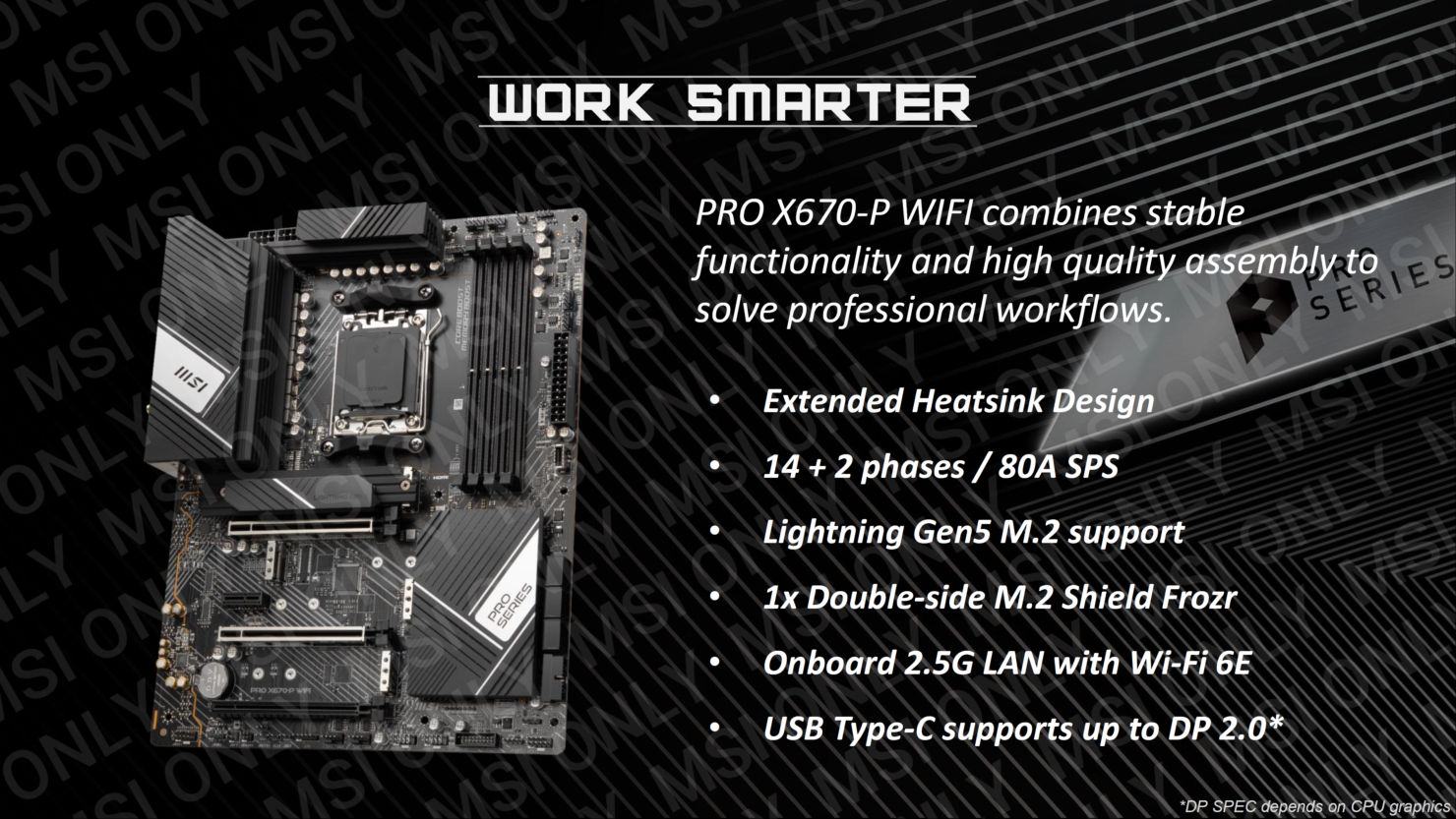

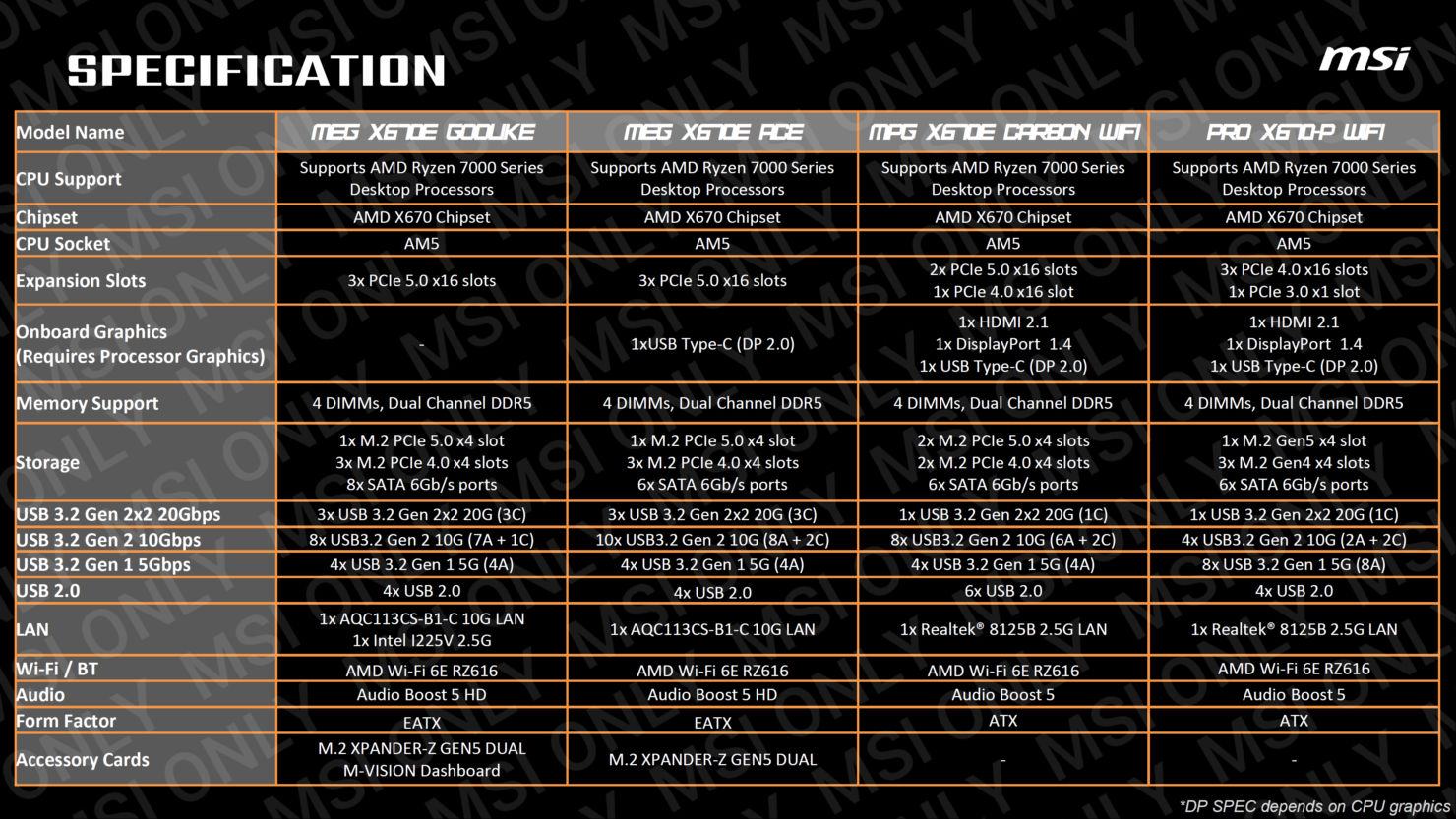

MSI AM5 Models & Feature Table

Quelle:

MSI Unveils Next-Gen X670 Motherboards For Fall 2022: MEG X670E GODLIKE, MEG X670E ACE, MPG X670E CARBON WIFI & PRO X670-P WIFI

MSI has unveiled its next-generation range of X670E & X670 chipset-powered motherboards for AMD's Ryzen 7000 Desktop CPUs.

wccftech.com

Reous · 23.05.2022

Zusätzlich noch von der MSI Seite:

MSI Global - The Leading Brand in High-end Gaming & Professional Creation

As a world leading gaming brand, MSI is the most trusted name in gaming and eSports. We stand by our principles of breakthroughs in design, and roll out the amazing gaming gear like motherboards, graphics cards, laptops and desktops.

www.msi.com

emissary42 · 24.05.2022

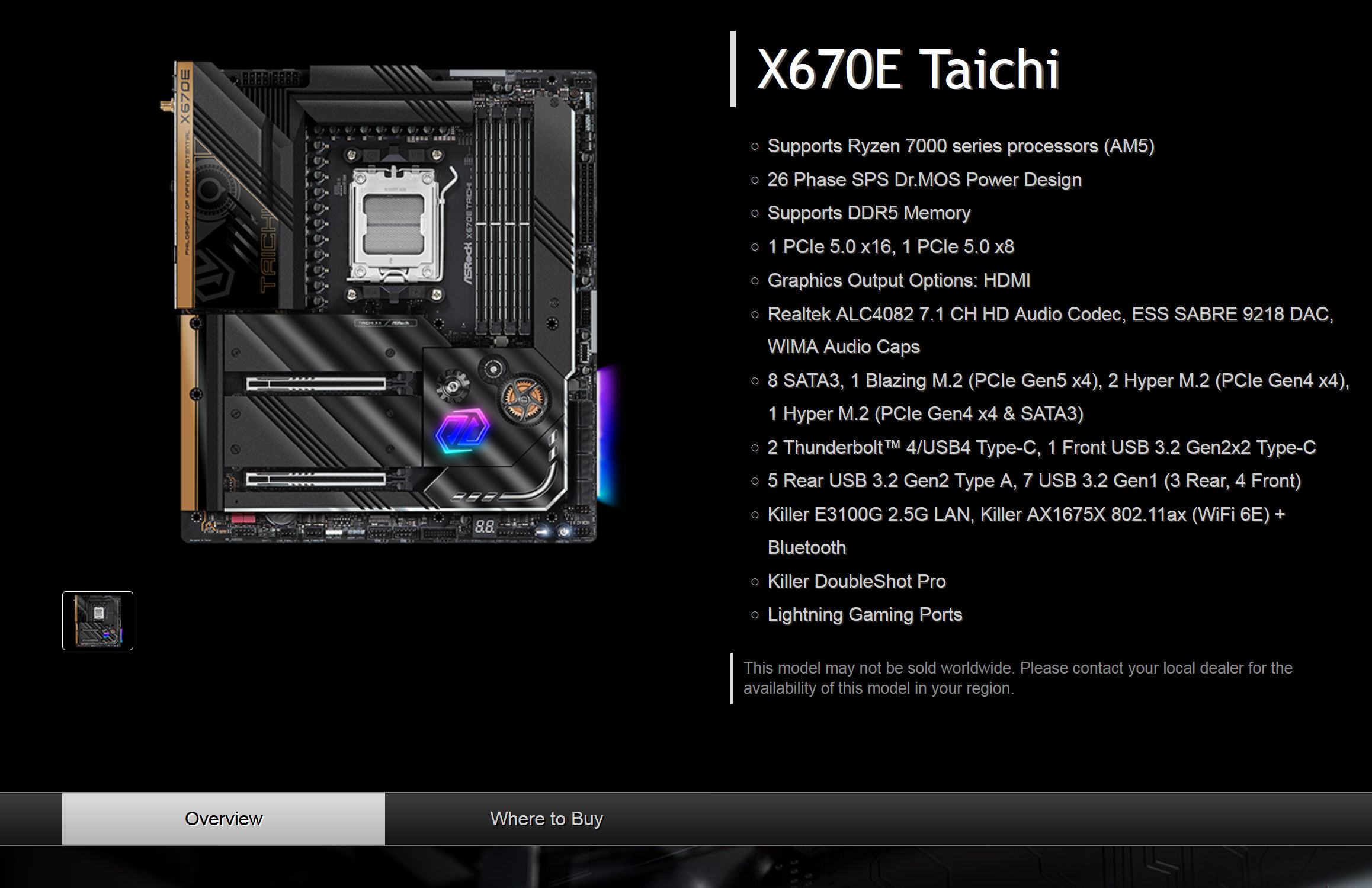

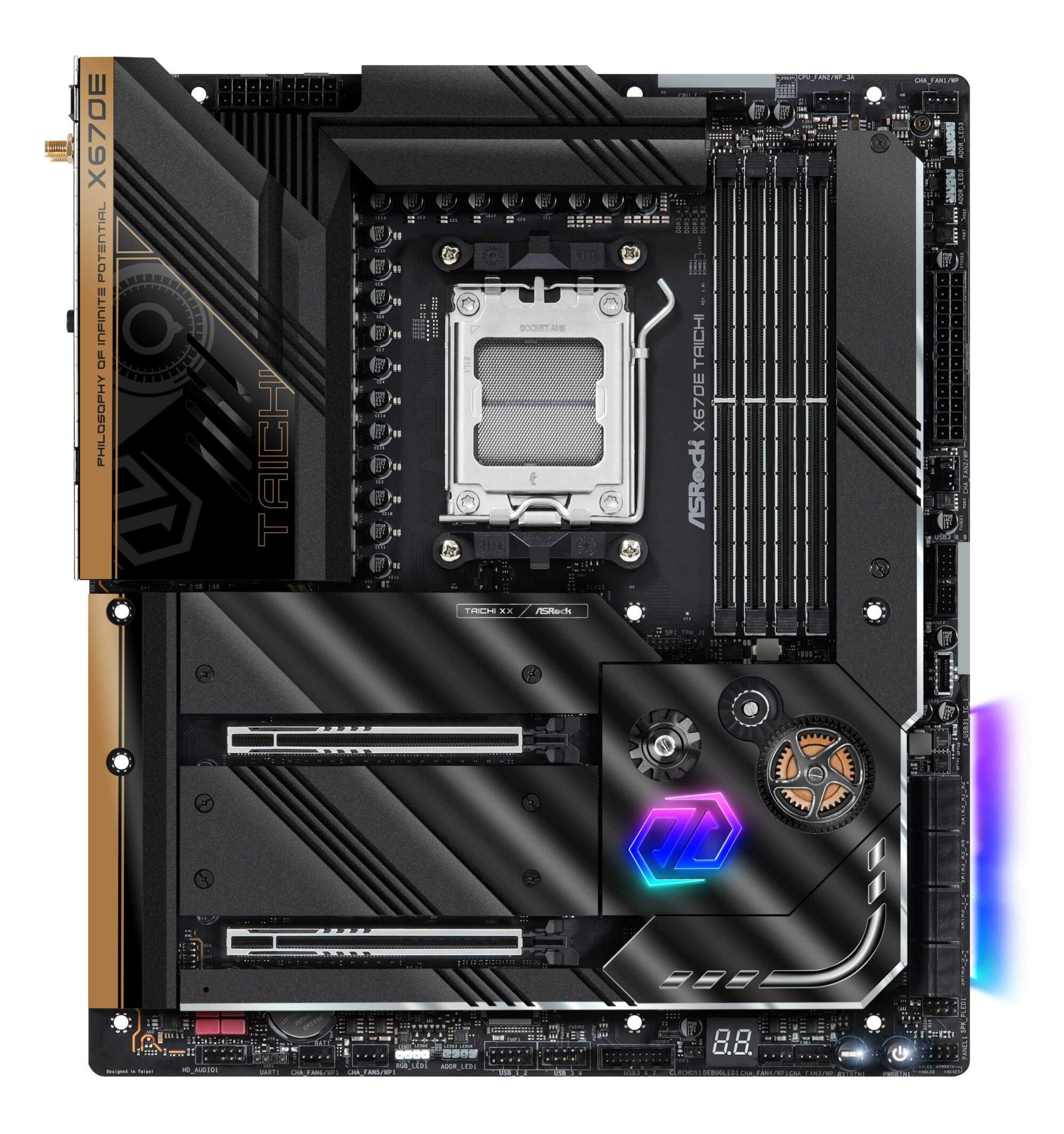

ASRock X670E Taichi

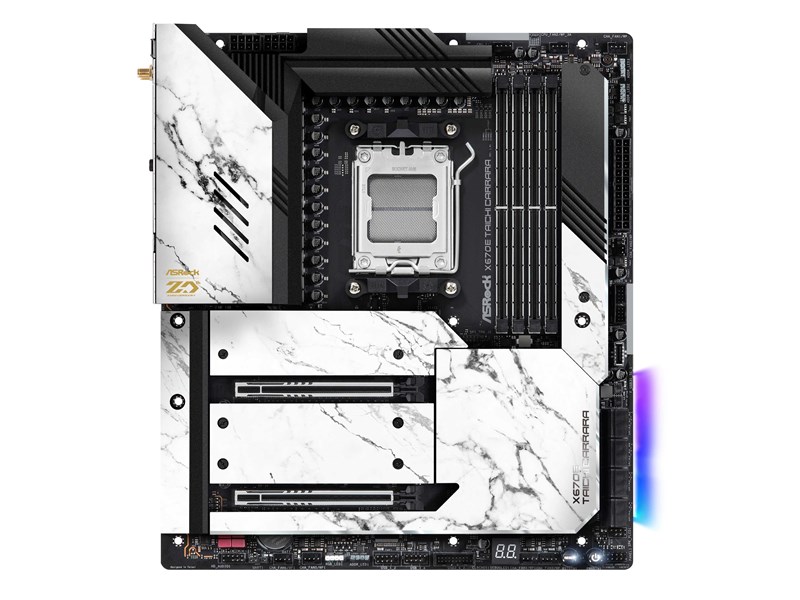

ASrock X670E Taichi Carrara (20th Anniversary Edition)

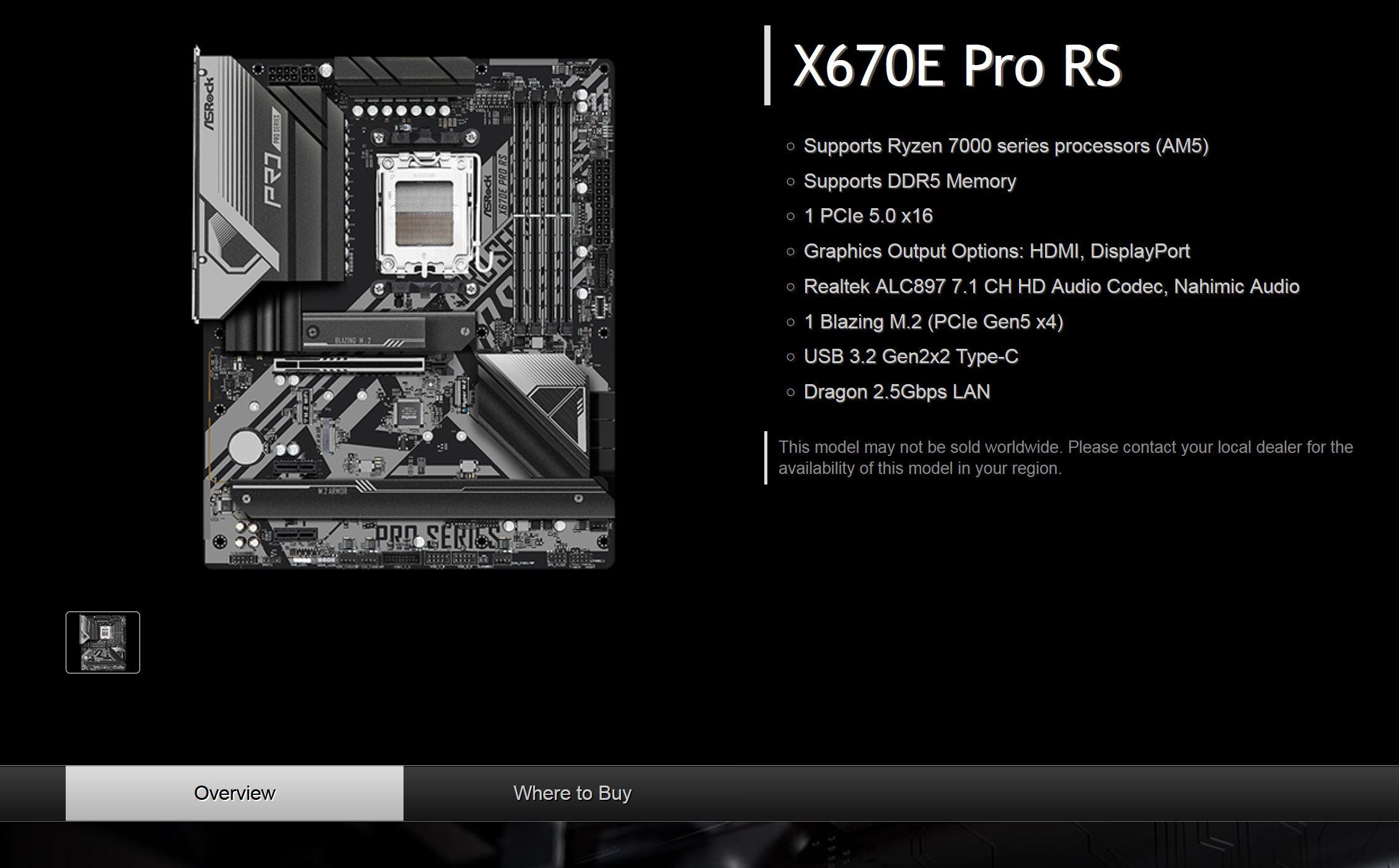

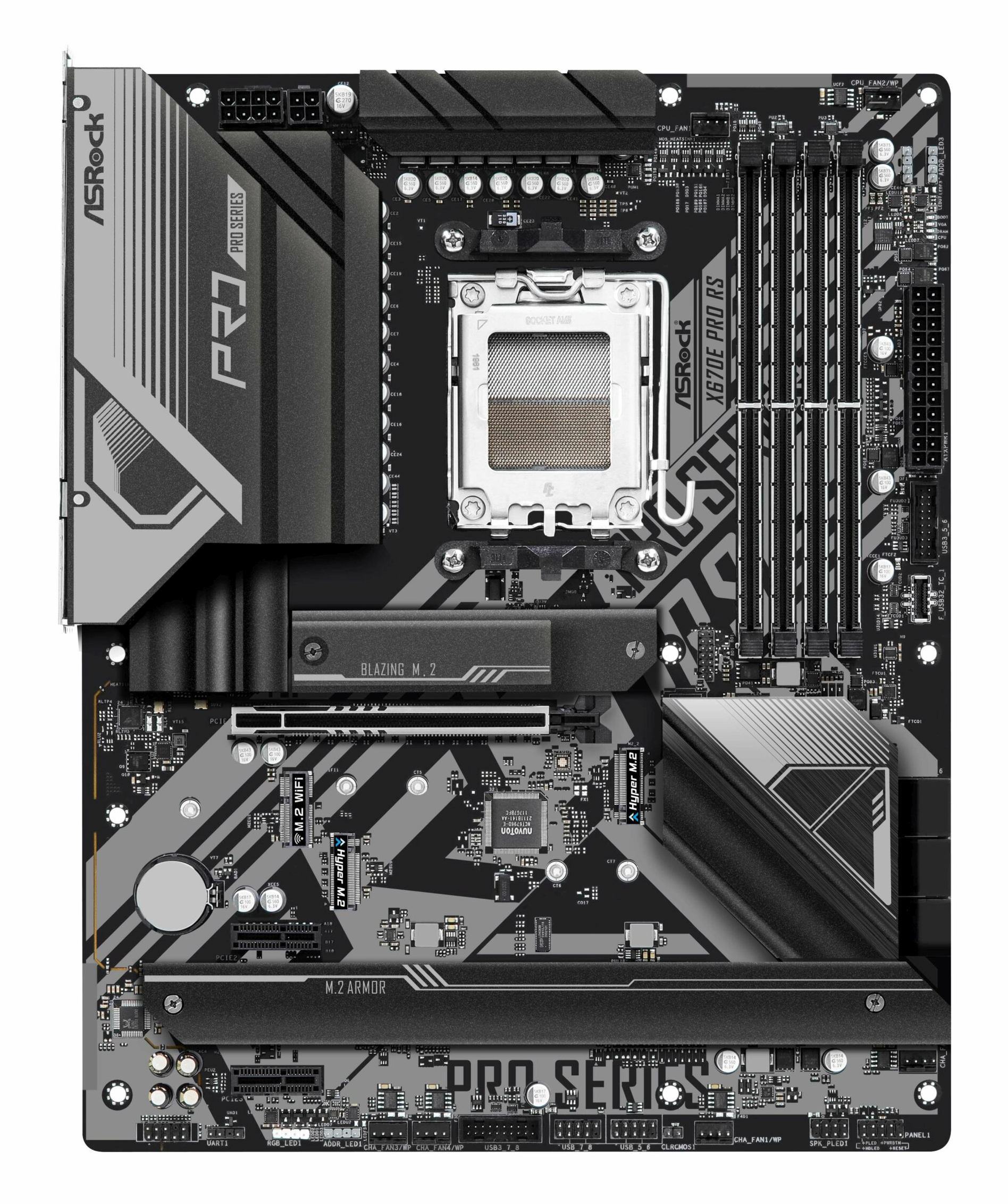

ASrock X670E Pro RS

ASRock > News

www.asrock.com

COMPUTEX：ASRock、大理石で飾られた特別なX670Eマザー「X670E Taichi Carrara」など4製品 - エルミタージュ秋葉原

ASRock Incorporation（本社：台湾）は2022年5月23日、COMPUTEX TAIPEI 2022にてAMD X670Eチップを搭載する「X670E Taichi Carrara」など最新マザーボード4製品を発表した。

www.gdm.or.jp

ASRock Unveils X670E Taichi Carrara, X670E Taichi, X670E Steel Legend & X670E Pro RS Motherboards For AMD Ryzen 7000 CPUs

ASRock has unveiled its initial lineup of high-end X670E motherboards for AMD's next-generation Ryzen 7000 Desktop CPUs.

wccftech.com

emissary42 · 25.05.2022

AMD Ryzen 7000: Dies sind die X670(E)-Mainboards für die neue AM5-Plattform - Hardwareluxx

Die bekannten und renommierten Mainboard-Hersteller stellen nun nach und nach die X670(E)-Mainboards vor, die wir in einer News zusammenfassen.

www.hardwareluxx.de

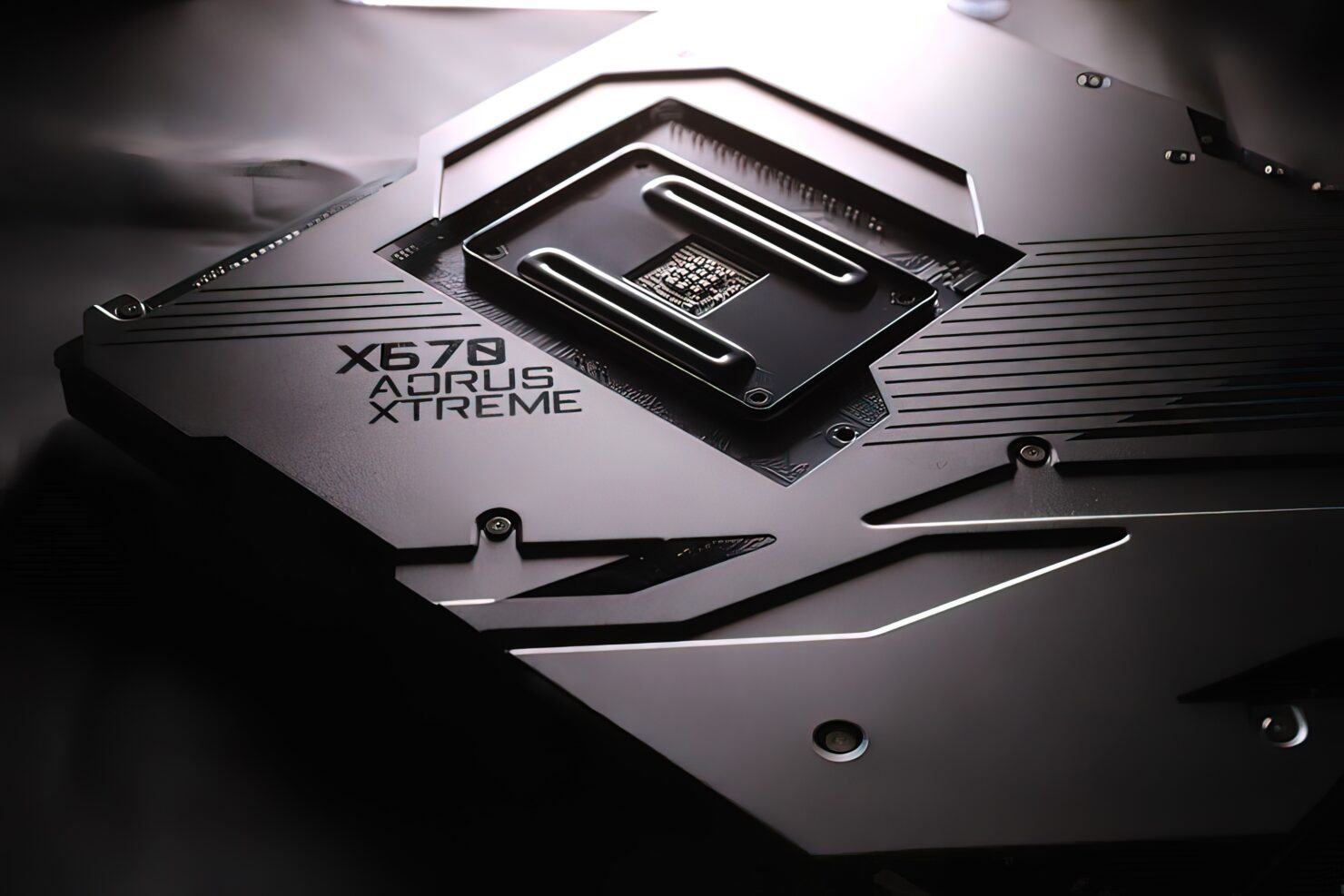

Hier noch die anderen Gigabyte Modelle in Bildern:

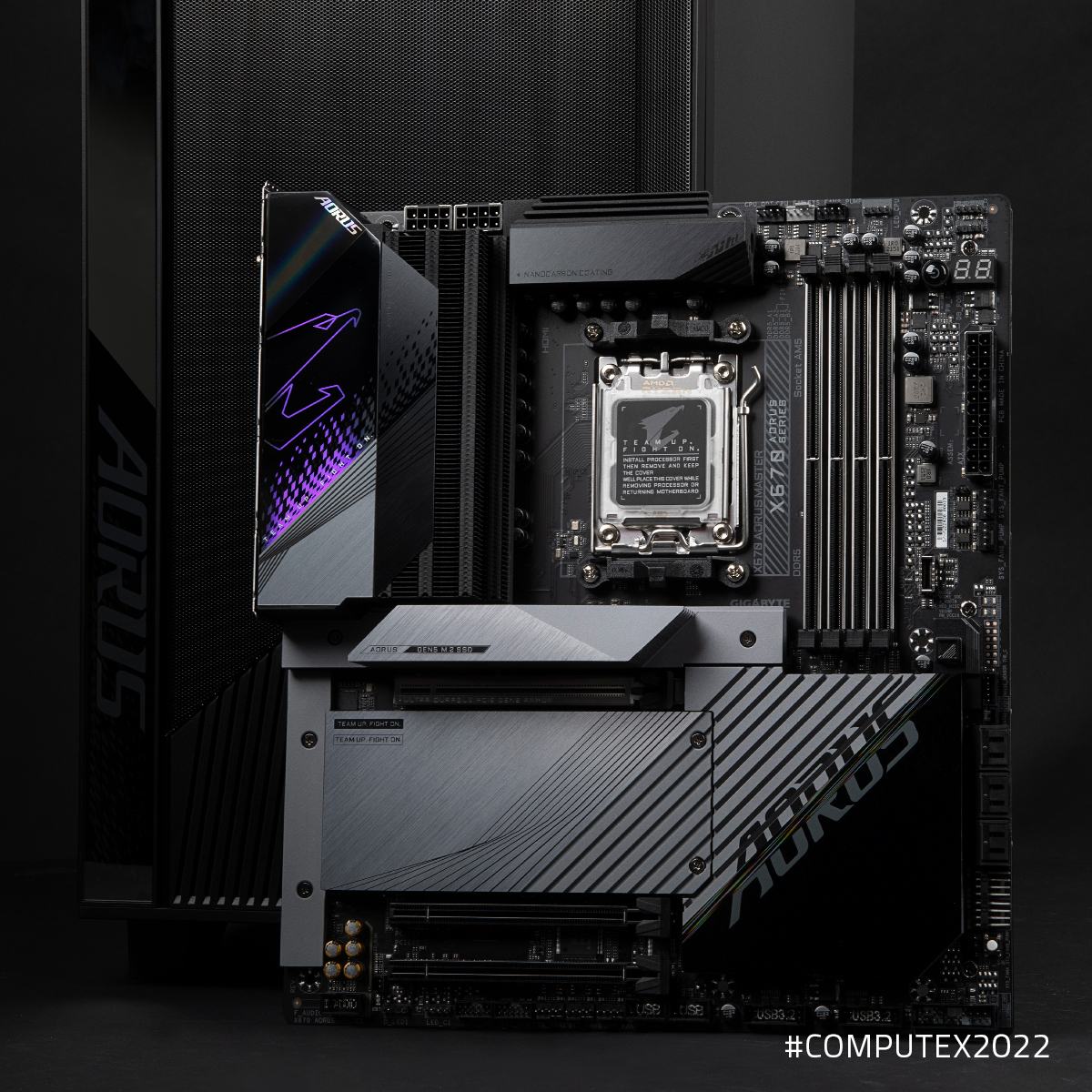

Gigabyte X670E Aorus Master

Gigabyte X670 Aorus Pro AX

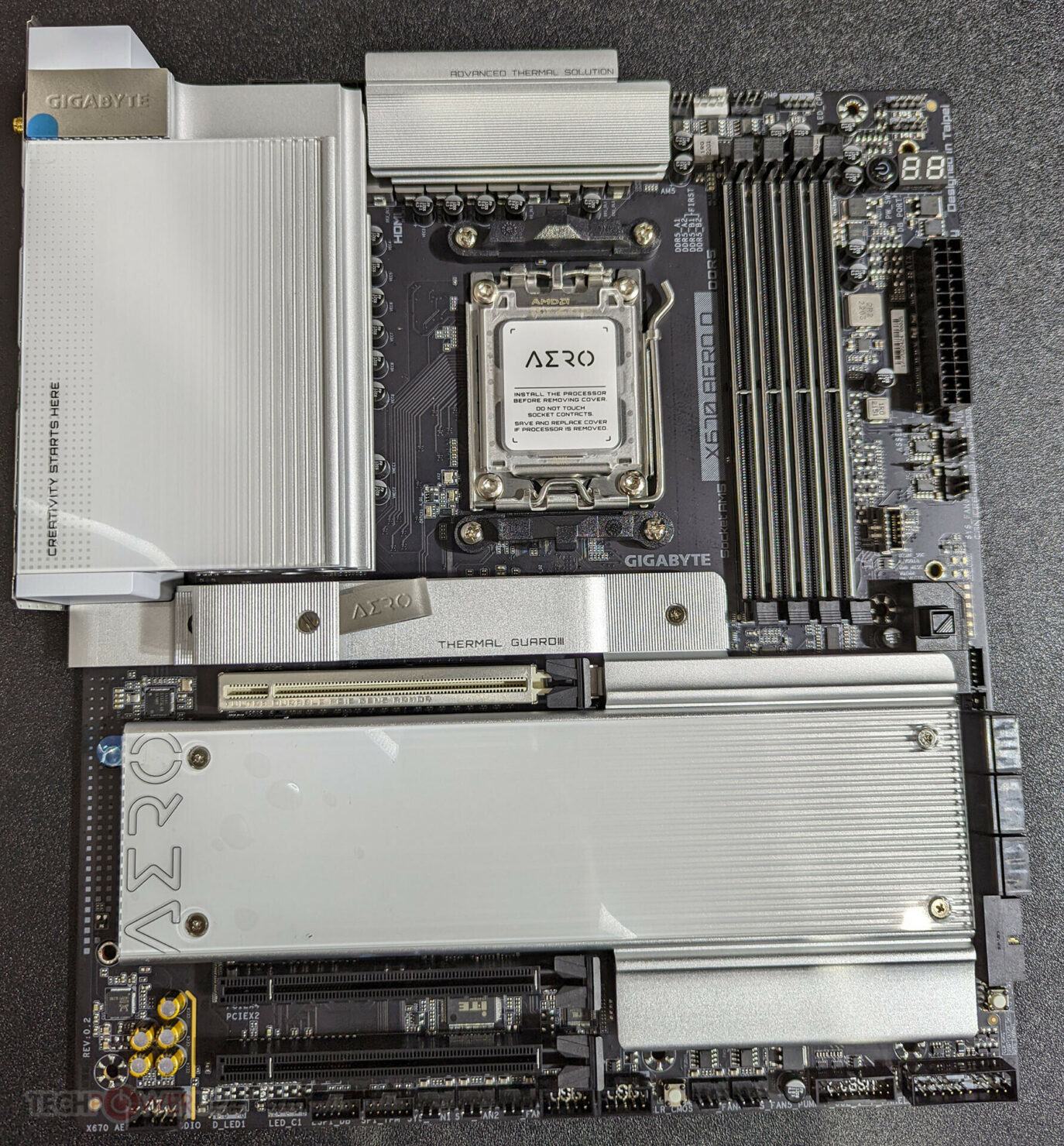

Gigabyte X670 Aero D

Gigabyte X670E & X670 Motherboard Lineup Specs & Prices Detailed: Flagship X670E AORUS Xtreme To Be Cheaper Than X570 AORUS Xtreme at Around $500 US

Gigabyte's X670E & X670 motherboard lineup was unveiled earlier today with the company showcasing four of its motherboards.

wccftech.com

Hands On with the new Gigabyte X670 Motherboards at Computex 2022

Computex 2022 is what's being referred to as a hybrid show and although most of the motherboard manufacturers chose not to exhibit this year, Gigabyte was at the show and we got to take a closer look at its new AM5 motherboards. Gigabyte was only showing four models, but on the plus side, the...

www.techpowerup.com

KaerMorhen · 25.05.2022

Was haben die bitte für riesen Abdeckungen vetbaut 😲
Scheint aber mehr als genug Auswahl zu geben, täglich teils mehrfach neue Produkte und das ist erst der Anfang 😃

emissary42 · 25.05.2022

Nachgehakt: Ryzen-7000-Demo ohne OC und B650 ermöglicht OC - Hardwareluxx

Nachgehakt: Ryzen-7000-Demo ohne OC und B650 ermöglicht OC.

www.hardwareluxx.de

KaerMorhen schrieb:
Was haben die bitte für riesen Abdeckungen vetbaut 😲

Wart mal ab wie lang es noch dauert, bis die "VRM-Kühler" wieder durch die ATX-Blende hinten aus dem Rechner rausschauen wie zu DFI Lanparty Zeiten :fresse:

KaerMorhen schrieb:
Scheint aber mehr als genug Auswahl zu geben, täglich teils mehrfach neue Produkte und das ist erst der Anfang 😃

Das ist in der Tat nur der Anfang. Auf einer solchen Messe geht es zuallererst natürlich um die Prestigemodelle. Wer zum Beispiel eher kleinere Formfaktoren bevorzugt, für den ist dann bei den B650 Modellen sicher was dabei...

emissary42 · 27.05.2022

Video zeigt Sockel-Montage eines Ryzen 7000 im AM5 - Hardwareluxx

MSI zeigt Sockel-Montage eines Ryzen 7000 im AM5.

www.hardwareluxx.de

Edit: Interview mit Robert Hallock @ Techpowerup:

AMD Answers Our Zen 4 Tech Questions, with Robert Hallock

AMD just announced their new Zen 4-based Ryzen 7000 desktop processors. We sat down with AMD's Robert Hallock and asked him a load of technical questions to learn more about what to expect from the new platform, its highlights, and capabilities.

www.techpowerup.com

emissary42 · 31.05.2022

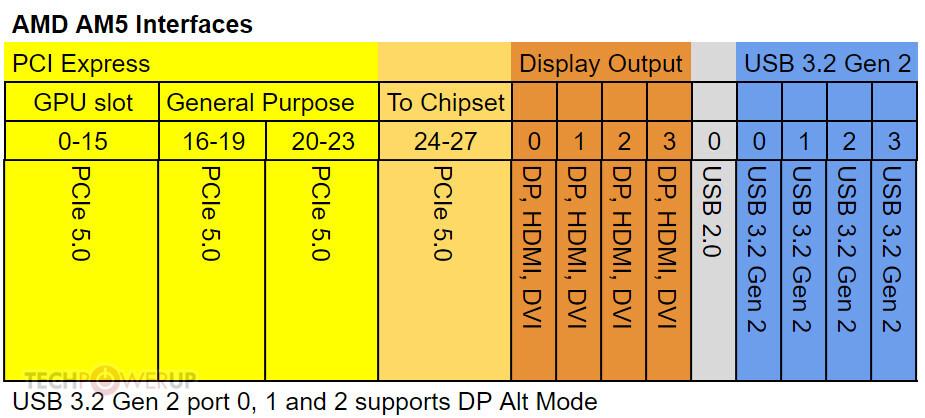

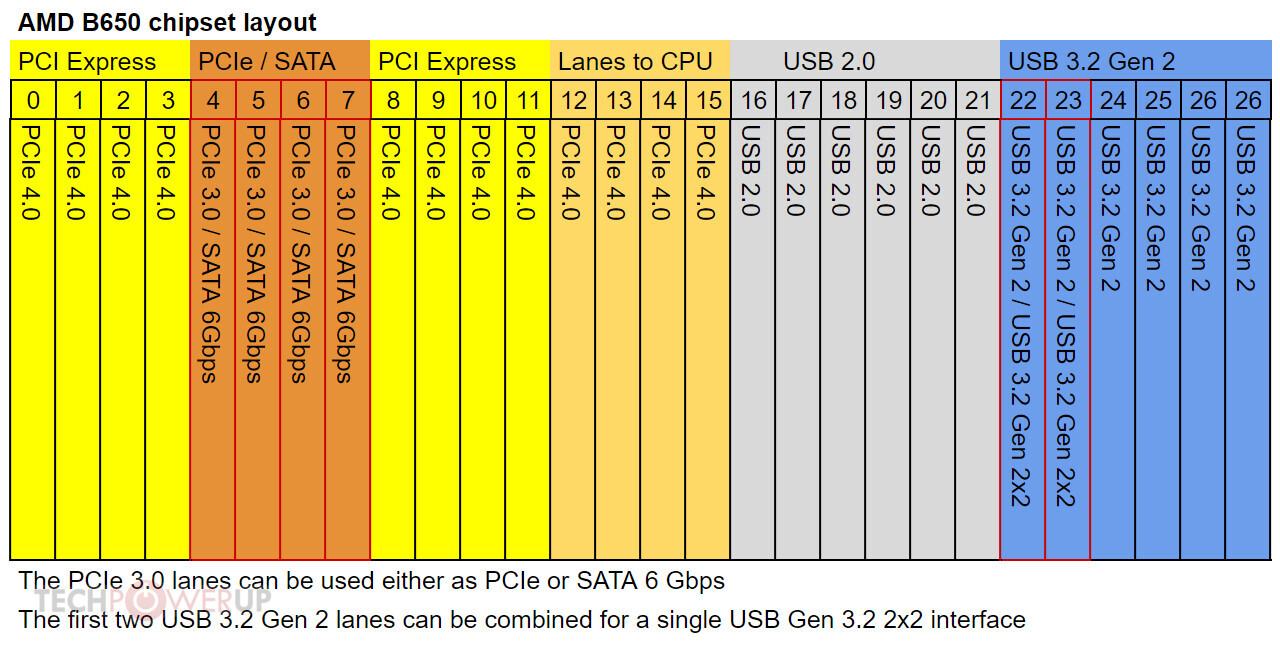

Basierend auf Informationen von der Computex, hat Techpowerup zwei IO Diagramme für CPU & Chipsatz (B650) veröffentlicht:

AMD Zen 4 & Socket AM5 Explained: PCIe Lanes, Chipsets, Connectivity

There has been a fair bit of confusion about AMD's upcoming AM5 platform when it comes to connectivity and we're going to break things down and explain what the difference is between the B650 and X670 boards. We're also going to cover the processor connectivity, since that's an integral part of...

www.techpowerup.com

ps: Wenn kein Interesse an einem solchen Thread zur Plattform besteht, mache ich hier einfach dicht :hmm:

VL125 · 31.05.2022

Ich denke das kommt noch. Die Leute kommentieren zur Zeit sehr viel unter den News.

emissary42 · 31.05.2022

Ich schiebe mal noch die vermutete eigentliche Quelle der Informationen hinterher:

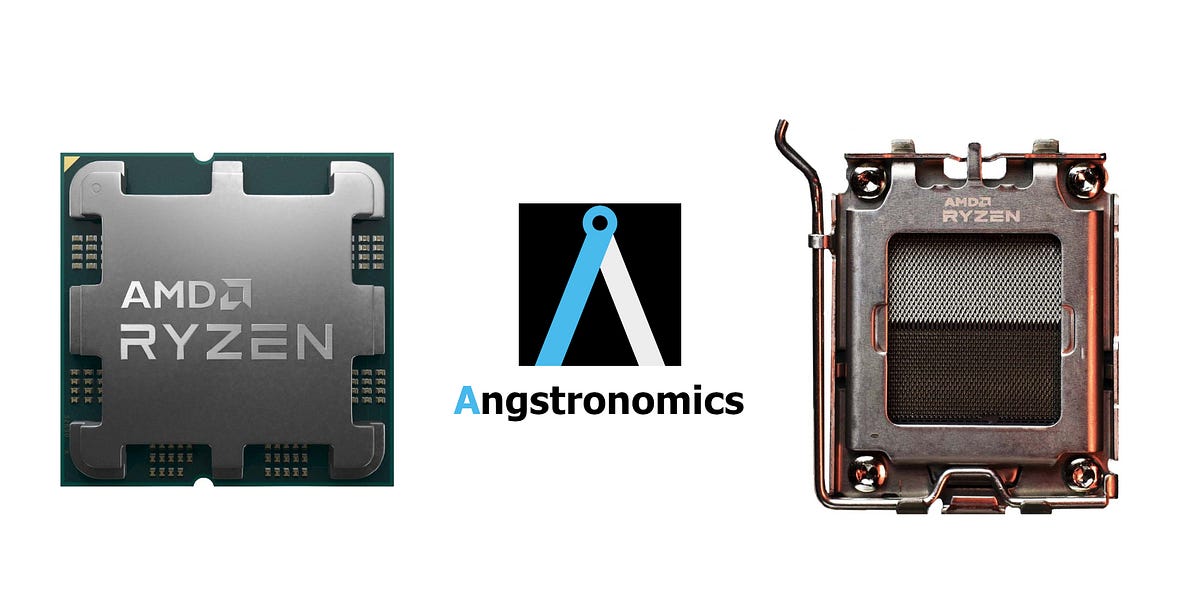

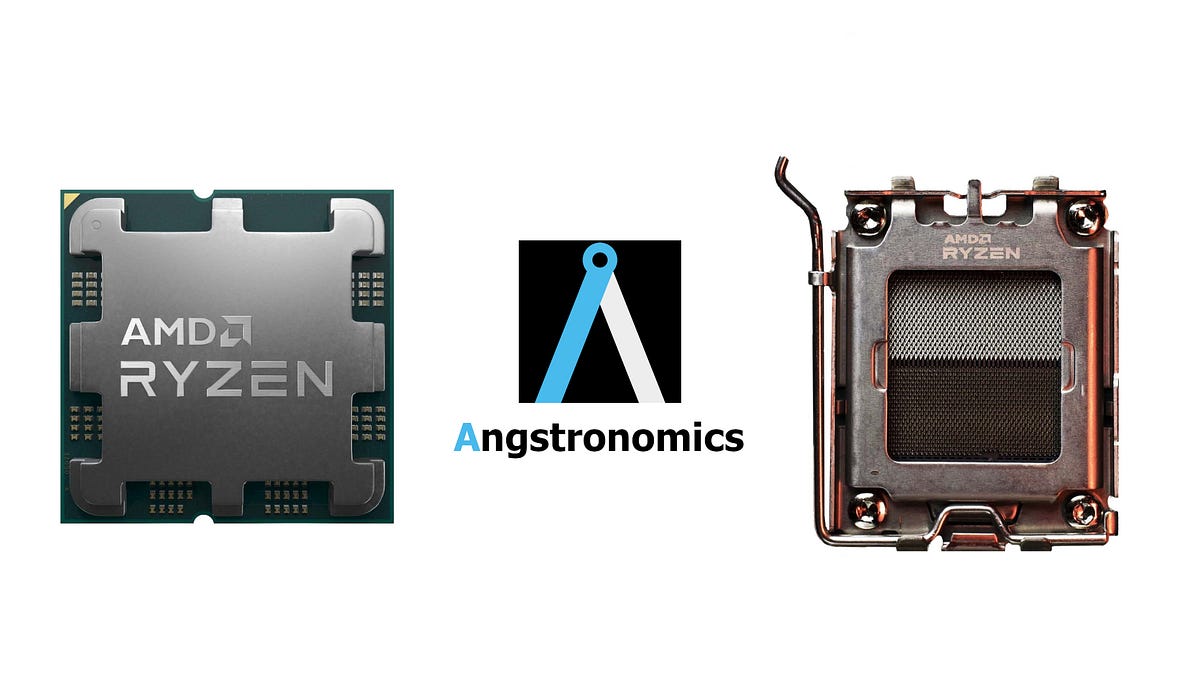

Site Launch Exclusive: All the Juicy Details on AMD's Quirky Chipset Solutions for AM5!

Eastbridge? Westbridge?

www.angstronomics.com

Diese habe ich auch benutzt um die Tabelle im Startbeitrag zu erstellen (zum zweiten mal^^).

UltrAslan · 31.05.2022

@emissary42
Danke für die Übersicht und den Link:

Hands On with the new Gigabyte X670 Motherboards at Computex 2022

Computex 2022 is what's being referred to as a hybrid show and although most of the motherboard manufacturers chose not to exhibit this year, Gigabyte was at the show and we got to take a closer look at its new AM5 motherboards. Gigabyte was only showing four models, but on the plus side, the...

www.techpowerup.com

Für mein Verständnis: USB 4 ungleich TB4 aber beide nutzen USB C als Stecker?
Hintergrund meiner Frage: Die Gigabyte Boards haben USB C Ports, jedoch wie erkenne ich ob es USB 4 ist?

Hoffe das es auch weitere Boards noch geben wird und auch EVGA hier noch dazustößt.
USB 4 + 2,5/10GB LAN sind must-haves über die ich mich freuen würde.

emissary42 · 31.05.2022

UltrAslan schrieb:
Für mein Verständnis: USB 4 ungleich TB4 aber beide nutzen USB C als Stecker?

USB 4 kann wie Thunderbolt 4 einen USB Typ C als Anschluss verwenden.

UltrAslan schrieb:
Die Gigabyte Boards haben USB C Ports, jedoch wie erkenne ich ob es USB 4 ist?

Es wird eine Kennzeichnung am Steckplatz geben und der Standard des Steckplatzes wird sowohl auf den Produktseiten als auch im Handbuch ausgewiesen.

Alles Wissenswerte über USB 4.0 inklusive der offiziellen Spezifikation kannst du direkt bei USB.org herunterladen:

Document Library | USB-IF

www.usb.org

Im Gegensatz zu anderen Standards, sind diese Dateien frei zugänglich und nicht paywalled.

KaerMorhen · 31.05.2022

UltrAslan schrieb:
Hoffe das es auch weitere Boards noch geben wird und auch EVGA hier noch dazustößt.

EVGA und AMD wird wohl nur eine seltene und zugleich teure Ausnahme bilden, wenn sie denn mal verfügbar sind, ist ja bei EVGA immer so ne Sache.

UltrAslan · 31.05.2022

emissary42 schrieb:
USB 4 kann wie Thunderbolt 4 einen USB Typ C als Anschluss verwenden.

Es wird eine Kennzeichnung am Steckplatz geben und der Standard des Steckplatzes wird sowohl auf den Produktseiten als auch im Handbuch ausgewiesen.

Alles Wissenswerte über USB 4.0 inklusive der offiziellen Spezifikation kannst du direkt bei USB.org herunterladen:

Document Library | USB-IF

www.usb.org

Im Gegensatz zu anderen Standards, sind diese Dateien frei zugänglich und nicht paywalled.

Worauf ich hinauswollte:
Kann ich am I/O erkennen, ob ein MB USB4.0 hat oder nicht?!
Beispielsweise beim X670E Aorus weiß ich es nicht und könnte es rein optisch nicht von Aero (welches ja wohl einen hat) nicht unterscheiden.
Ich vermute mal das es dann Hersteller individuell sein wird ob und wie gekennzeichnet wird.

KaerMorhen · 31.05.2022

Im Idealfall wie die klassischen USB2 in rot und USB3 blau, evtl. ist USB4 nun grün oder gelb?

Kann mir das bei Asus und Co gut vorstellen.
Ansonsten steht es entweder auf der Blende oder halt im Handbuch/ Herstellerdaten.

UltrAslan · 31.05.2022

KaerMorhen schrieb:
EVGA und AMD wird wohl nur eine seltene und zugleich teure Ausnahme bilden, wenn sie denn mal verfügbar sind, ist ja bei EVGA immer so ne Sache.

Wobei ich ja hoffe, das EVGA letztes Jahr AMD MB veröffentlich hat, dies nun auch fortsetzt. Keine AMD MB zu haben, würde bedeuten einen großen Teil des Marktes nicht zu bedienen.
Aber mal abwarten.
EVGA soll ja qualitativ überdurchschnittlich sein.

Diesbezüglich: Kann man grundsätzlich sagen, welche der MB Hersteller besonders positiv auffallen?

Mein Ranking im aktuellen/vorhandenen Lineup wäre: Asus dann Gigabyte dann MSI.

KaerMorhen · 31.05.2022

UltrAslan schrieb:
EVGA soll ja qualitativ überdurchschnittlich sein.

Geht so, der Service wenn mal vorhanden ist gut, ebenso dass man an vielen Teilen die Garantie behält trotz Umbauten und Modding.

Nachteil, sehr teuer, schwer zu bekommen, kein eigener EU Shop obwohl lange angegeasert und seit Sie keine ATI GPUs mehr bauen egtl. komplett weg von ATI/AMD, gab da mal dicken Streit.

Zumal die X570 Boards vom vergangenen Jahr kein Highlights darstellen.

UltrAslan · 31.05.2022

Klingt das die "alt eingesessenen" Hersteller, dann doch mehr Sinn machen.

KaerMorhen · 31.05.2022

Der Hersteller spielt nahezu kaum noch eine Rolle, denke das wird bei dem Lineup der AM5 Boards am besten ersichtlich, da kann man sich dann das picken was einem das beste bietet.

Dank dem Chipsatztreiber und Windows 11 brauchst egtl. Nur ein gutes UEFI und ab die Post.

emissary42 · 31.05.2022

UltrAslan schrieb:
Worauf ich hinauswollte: Kann ich am I/O erkennen, ob ein MB USB4.0 hat oder nicht?!

Exakt das habe ich doch bereits beantwortet.

UltrAslan schrieb:
Ich vermute mal das es dann Hersteller individuell sein wird ob und wie gekennzeichnet wird.

Die Kennzeichnung der Steckplätze befindet sich in der Regel an der ATX-Blende und ist vom Standard vorgegeben.

Zudem werden die Hersteller es schon allein aus dem Grund in den Spezifikationen explizit erwähnen, weil es ein Value-Add Feature ist*. Du wirst es also schon vor deinem Kauf wissen und im Preisvergleich auch gezielt danach suchen/filtern können.

*ähnlich wie 10GbE, äußerlich kann man die maximale Datenrate am RJ45 selbst ebenfalls nicht erkennen

UltrAslan · 01.06.2022

Danke dir!

Ich weiß nicht ob das schon geteilt wurde: ASRock mit einem Modell mit 2x USB 4/TB4

ASRock X670E Taichi

Supports AMD Ryzen™ 9000, 8000 and 7000 Series Processors; 24+2+1 Phase Power Design, SPS for Vcore+GT; 4 x DDR5 DIMMs, Supports Dual Channel, up to 7800+ (OC); 2 PCIe 5.0 x16; Graphics Output Options: 2 USB4 Type-C, 1 HDMI; Realtek ALC4082 5.1 CH HD Audio Codec,, ESS SABRE9218 DAC, WIMA Audio...

www.asrock.com

emissary42 · 01.06.2022

Dann hier noch die Links zu den anderen (vorläufigen) Produktseiten der ASRock Modelle:

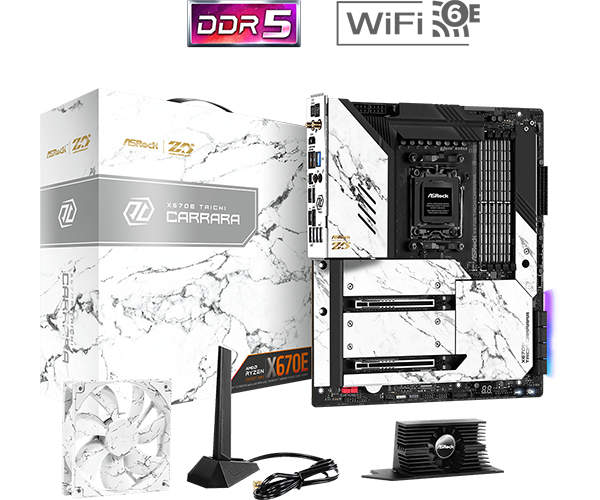

ASRock X670E Taichi Carrara

Supports AMD Ryzen™ 9000, 8000 and 7000 Series Processors; 24+2+1 Phase Power Design, SPS for Vcore+GT; 4 x DDR5 DIMMs, Supports Dual Channel, up to 7800+ (OC); 2 PCIe 5.0 x16; Graphics Output Options: 2 USB4 Type-C, 1 HDMI; Realtek ALC4082 5.1 CH HD Audio Codec,, ESS SABRE9218 DAC, WIMA Audio...

www.asrock.com

ASRock X670E Steel Legend

Supports AMD Ryzen™ 9000, 8000 and 7000 Series Processors; 16+2+1 Phase Power Design, SPS; 4 x DDR5 DIMMs, Supports Dual Channel, up to 7600+ (OC); 1 PCIe 5.0 x16,, 1 PCIe 3.0 x16,, 1 PCIe 3.0 x1; Graphics Output Options: 1 HDMI, 1 DisplayPort; Realtek ALC1220 7.1 CH HD Audio Codec, Nahimic...

www.asrock.com

ASRock X670E Pro RS

Supports AMD Ryzen™ 9000, 8000 and 7000 Series Processors; 14+2+1 Phase Power Design, SPS; 4 x DDR5 DIMMs, Supports Dual Channel, up to 7600+ (OC); 1 PCIe 5.0 x16,, 2 PCIe 4.0 x1,, 1 M.2 Key-E for WiFi; Graphics Output Options: 1 HDMI, 1 DisplayPort; Realtek ALC897 7.1 CH HD Audio Codec, Nahimic...

www.asrock.com

ASRock X670 PG Lightning

Supports Ryzen 7000 series processors (AM5); Supports DDR5 Memory; Graphics Output Options: HDMI, DisplayPort; Realtek ALC897 7.1 CH HD Audio Codec, Nahimic Audio; USB 3.2 Gen2x2 Type-C; Dragon 2.5Gbps LAN

www.asrock.com

Hab das Ganze auch noch mal gescreenshotted, nur für den Fall der Fälle...

emissary42 · 10.06.2022

AMD nennt IPC-Plus für Zen 4 und gibt Ausblick auf die nächsten Jahre (Update) - Hardwareluxx

AMD nennt IPC-Plus für Zen 4 und gibt Ausblick auf die nächsten Jahre.

www.hardwareluxx.de

Wer sich selbst noch mal alles ansehen möchte (teilweise Login erforderlich):

Financial Analyst Day

ir.amd.com

Vom Mittwoch:

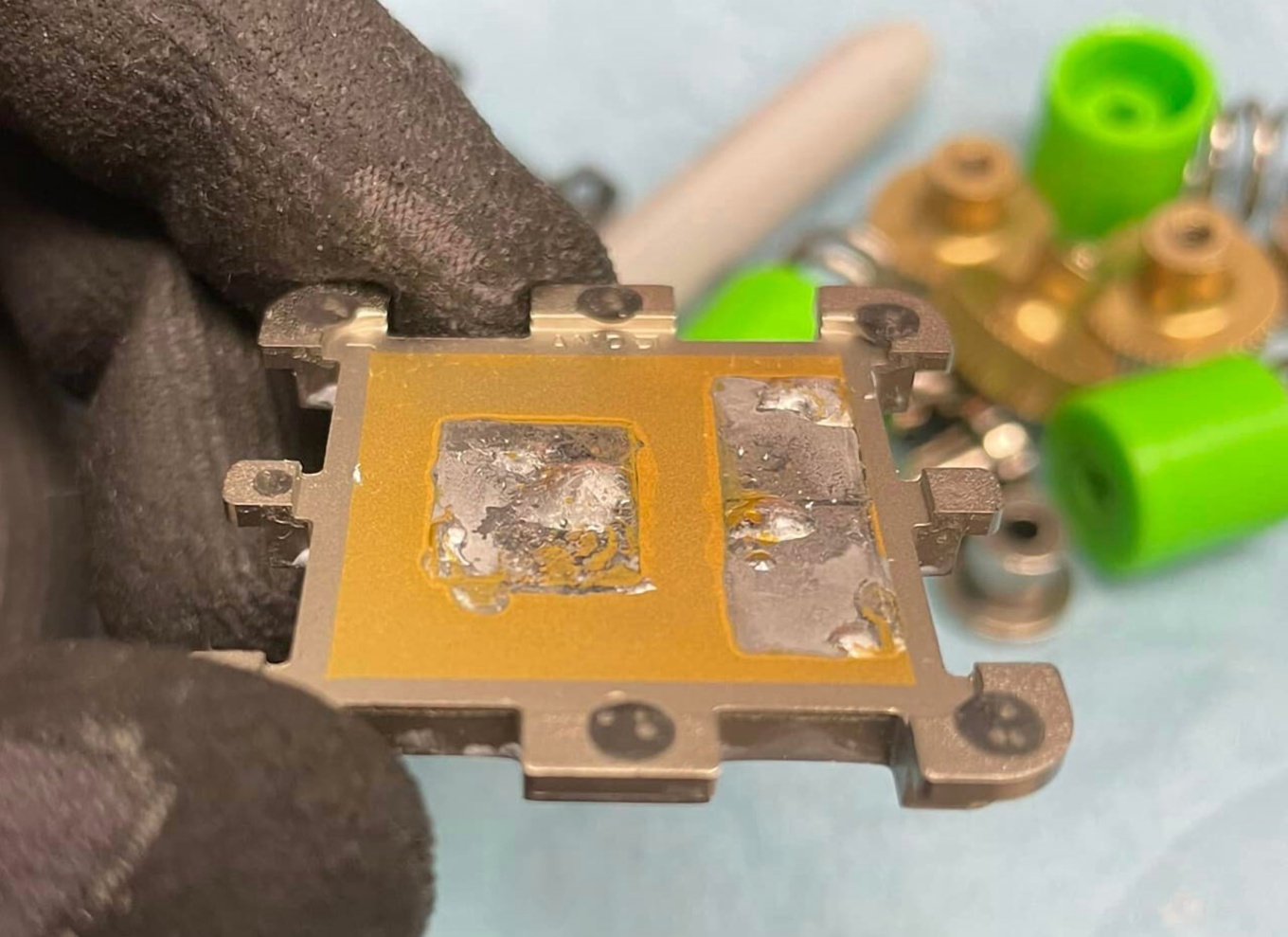

Overclocker köpft Ryzen 7000 und zeigt Heatspreader-Unterseite - Hardwareluxx

Overclocker köpft Ryzen 7000 und zeigt Heatspreader-Unterseite.

www.hardwareluxx.de

allmecht · 14.06.2022

schon was in itx angekündigt?

	X670 / X670E (2x B650)	B650 / B650E	A620
Release Date
Hersteller	ASMedia	ASMedia	ASMedia
Fertigung
Package	2x 19x19mm FCBGA	19x19mm FCBGA	19x19mm FCBGA
Anbindung	PCIe 4.0 x4	PCIe 4.0 x4	PCIe 4.0 x4
PCIe	12x PCIe 4.0 bis zu 8x PCIe 3.0 (oder bis zu 8x SATA 6Gbps)	8x PCIe 4.0 bis zu 4x PCIe 3.0 (oder bis zu 4x SATA 6Gbps)	4x PCIe 4.0 bis zu 4x PCIe 3.0 (oder bis zu 4x SATA 6Gbps)
USB	12x USB 3.2 Gen2 (vier davon kombinierbar zu USB 3.2 Gen2x2) 12x USB 2.0	6x USB 3.2 Gen2 (zwei davon kombinierbar zu USB 3.2 Gen2x2) 6x USB 2.0	6x USB 3.2 Gen2 (zwei davon kombinierbar zu USB 3.2 Gen2x2) 6x USB 2.0
TDP	2x7W	7W

[Sammelthread] AMD AM5 / LGA1718 Mainboard - Info & Laberthread

Urgestein

ASRock X670E Taichi Carrara & X670E Taichi​

Kapitän zur See

Kapitän zur See

Kapitän zur See

Mr AMD

Anhänge

Mr AMD

Kapitän zur See

Datenschutzhinweis für Youtube

Mr AMD

Kapitän zur See

Kapitän zur See

Legende

Kapitän zur See

Kapitän zur See

Kapitän zur See

unverhältnismäßig absurd

Kapitän zur See

Enthusiast

Kapitän zur See

Legende

Enthusiast

​

Legende

Enthusiast

Legende

Enthusiast

Legende

Kapitän zur See

Enthusiast

Kapitän zur See

Kapitän zur See

Enthusiast

Ähnliche Themen

ASRock X670E Taichi Carrara & X670E Taichi
