[Sammelthread] AMD K7 - Sockel A (462)

Bei meinen 2007er 2400+ XP-M Bartons sehen die Nummern so aus:
Z 335253 D 7 0457
Z 335253 D 7 0438
Z 335253 D 7 0704
Z 335253 D 7 0688


2003er 2400+ XP-M sehen so aus:
Y 906156 K 3 0092
Z 374596 K 3 0068
(DTR)

Ein 2004er 2400+ XP-M sieht so aus:
Z 395473 B 4 0243

Zwei 2003er 2200+ XP-Ms (Barton, gleiche Woche):
Z 356205 2 4 1384
Z 356205 2 4 1185


als letzes Beispiel noch 2004er XP-M 2800+ CPUs:
T 058011 H 4 0320
Y 935231 F 4 0457


für mich sind die letzten vier Zahlen eine fortlaufende Nummer der CPUs. Siehe die 2007er CPUs, die aus gleicher Woche sind. Die 2200+ Bartons sind auch aus der gleichen Woche. Die Erste rote Zahl könnte durchaus das Jahr sein. Ich denke aber, dass es nur ab einen bestimmten Datum hin haut. Siehe 2200+ CPUs.

Wenn Du diese Anzeige nicht sehen willst, registriere Dich und/oder logge Dich ein.
Eigentlich gehört es in den Laber, aber irgendwie schon mit Sockel 462 verwandt:


Wer es nicht kennt, sollte es sich wirklich mal anschauen. Nerds united.

Gerade der Typ im Keller :geek:

# Secrets 69

Dann sortier ich auch mal um. Stepping rot: durchgefallen, gelb: 2600+, grün: 2700+

AIUCB 0238TPAW 9 409076 2 7 0351 (hellrosa-hellgrün gemischt)
AIUCB 0240XPAW 9 430486 2 8 0705 (rosarot)
AIUCB 0242SPFW 9 268436 2 7 0986 (hellgrün)
AIUCB 0243TPAW 9 196766 2 7 1522 (rosarot)
AIUHB 0246UPGW 9 496076 2 7 0878 (rosa)
AIUHB 0246VPBW 9 498086 2 S 0346 (rosa)
AIUHB 0247RPDW 9 489976 2 6 0149 (rosa)
AIUHB 0247RPAW 9 502386 2 7 0154 (hellrosa)
AIUHB 0248WPCW 9 53S686 2 6 0606 (rosa)
AIUHB 0301MPM 4 132S90 2 6 1582 (hellgrün)
AIUHB 0301SP9W 9 727206 2 S 0375 (hellrosa-hellgrünje nach Lichteinfall)
AIUHB 0302UPGW 9 242736 2 4 0267 (hellrosa-hellgrün je nach Lichteinfall)
AIUHB 0303RPWW 9 37S036 2 6 0296 (hellrosa)
AIUHB 0309MPM 9 512137 2 9 1223 (hellrosa)
AIUHB 0314VPAW 9 7234S6 2 6 0643 (rosa)
AIUHB 0314MPMW Y 832083 2 6 0282 (hellgrün)
AIUHB 0317MPM 4 157765 2 5 0141 (hellrosa-hellgrün je nach Lichteinfall)
AIXHB 0322VPBW 9 867075 2 6 0300 (rosa)
AIUHB 0322TPMW 9 877691 2 6 0076 (rosarot)
AIUHB 0325RPDW 9 231575 2 4 0343 (hellgrün)
AIXHB 0328TPFW 9 791695 2 7 0536 (rosa)
AIXHB 0328MPMW Y 859855 2 4 0838 (rosa)
AIXIB 0337SPDW Z 330784 2 0 0298 (rosarot)
AIXIB 0337SPDW Z 330874 2 0 0630 (hellrosa)
AIXIB 0339RPMW Z 337594 2 7 0159 (rosa)
JIUHB 0341MPM 9 797203 9 3 5346 (rosarot)
JIUHB 0341MPM 9 797203 9 3 5616 (rosa)
AIXIB 0350RPDW Z 376576 L 3 0303 (rosa, Multi offen)

Auswerten darf wer anders. :p

Interessant, dass die späteren Cpus deutlich mehr grün sind und fast keine rote mehr dabei ist... Da sieht man, dass die Chipgüte insgesamt gestiegen sein muss. Ansonsten scheint auch bei dir der lilane Block aufsteigend durchzulaufen, allerdings getrennt für die vorderste Stelle. Also für die 9 läuft es hoch, für 4, Z und Y wohl getrennt davon. Ich vermute das in dem Zeitraum deutlich mehr Cpus prodziert wurden als 2006/07, weshalb das Intervall deutlich kürzer ist. Mitte 2003 war Sockel A ja in vollem Gange.

Die erste rote Zahl dagegen passt hier null zu meinen Daten, was in meinen Augen dafür spricht das AMD hier die Nummernvergabe irgendwann angepasst hat. Der Rest ist bei dir genauso zufällig wie bei mir.

Und so ganz allgemein scheint sich bei den Daten auch zu bestätigen, dass JIUHB und ...PMW" die beste Kombi ist.

Ich habe von @Raptor[TP] ein Delta2 [LSR] board bekommen. In dem Post#8.191 habe ich das board schon mal vorgestellt. Das board lag bei mir schon eine Zeit lang rum und hat in der Zeit neue Elkos bekommen. Um den Post von damals zusammen zu fassen, hatte der Vorbesitzer ebenso wie ich Stabilitätsprobleme mit dem board bei FSB200 und dem Auslieferungs-BIOS B6. Dank des mod BIOSes waren die Stabilitätsprobleme verschwunden und konnte es auf Übertaktbarkeit testen. Es kamen knappe 245MHz FSB unter der SuperPI 32M zustande.



Zeit nun das board nach dem Recap auf OC erneut zu testen. Ich war geflasht, da das board nun recht stressfrei mit dem Speicher klar kam. Das ist bei den Delta2 boards nicht selbstverständlich. Mit meinen Hynix BT-D43 Riegel konnte ich mit 32M einen FSB von 265MHz erreichen. Da das board keine Volt-mods hat, ist das ein sehr guter Wert. Bei 250MHz FSB (Hynix BT-D43@2,5-4-4-8@2,85V) konnte ich den 3D-Mark im loop laufen lassen ohne dass ich irgendwelche Abstürze bekommen habe. Mit meinen "guten" AT6 Riegel konnte ich einen Takt von 260MHz in 32M erreichen. Ebenso ein sehr guter Wert bei der limitierten Dimm Spannung! Max FSB Validation [:asthanos:] hänge ich bei den screens mit bei.
Danke nochmal an den Vorbesitzer! :d Ein schönes board, das unverschandelt bleibt!

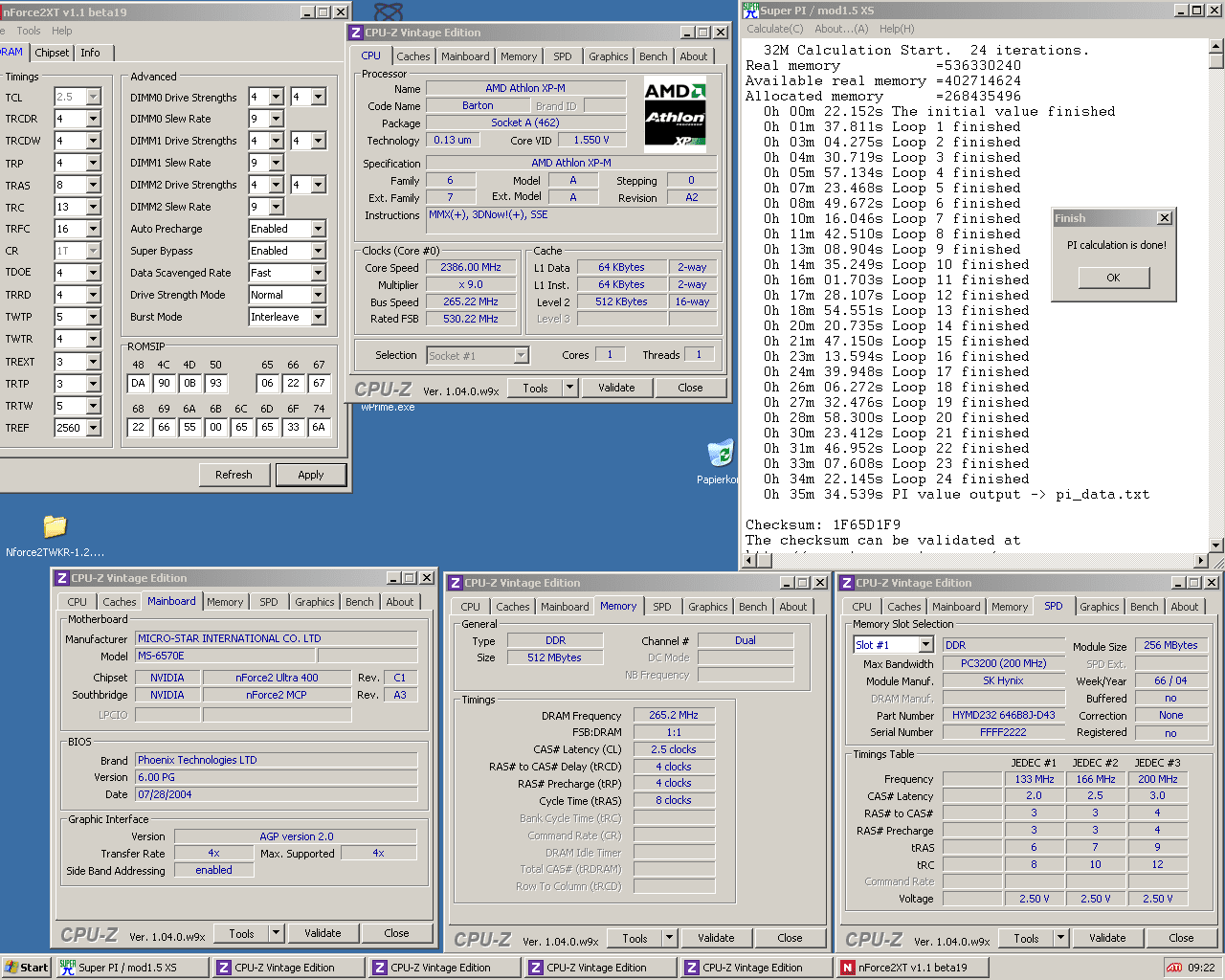

MSI K7N2-Delta2 LSR @ recapped | Hynix BT-D43 @ 2,5-4-4-8-13-16 @ 2,85V | XP-M 2800+ @ 9x265MHz

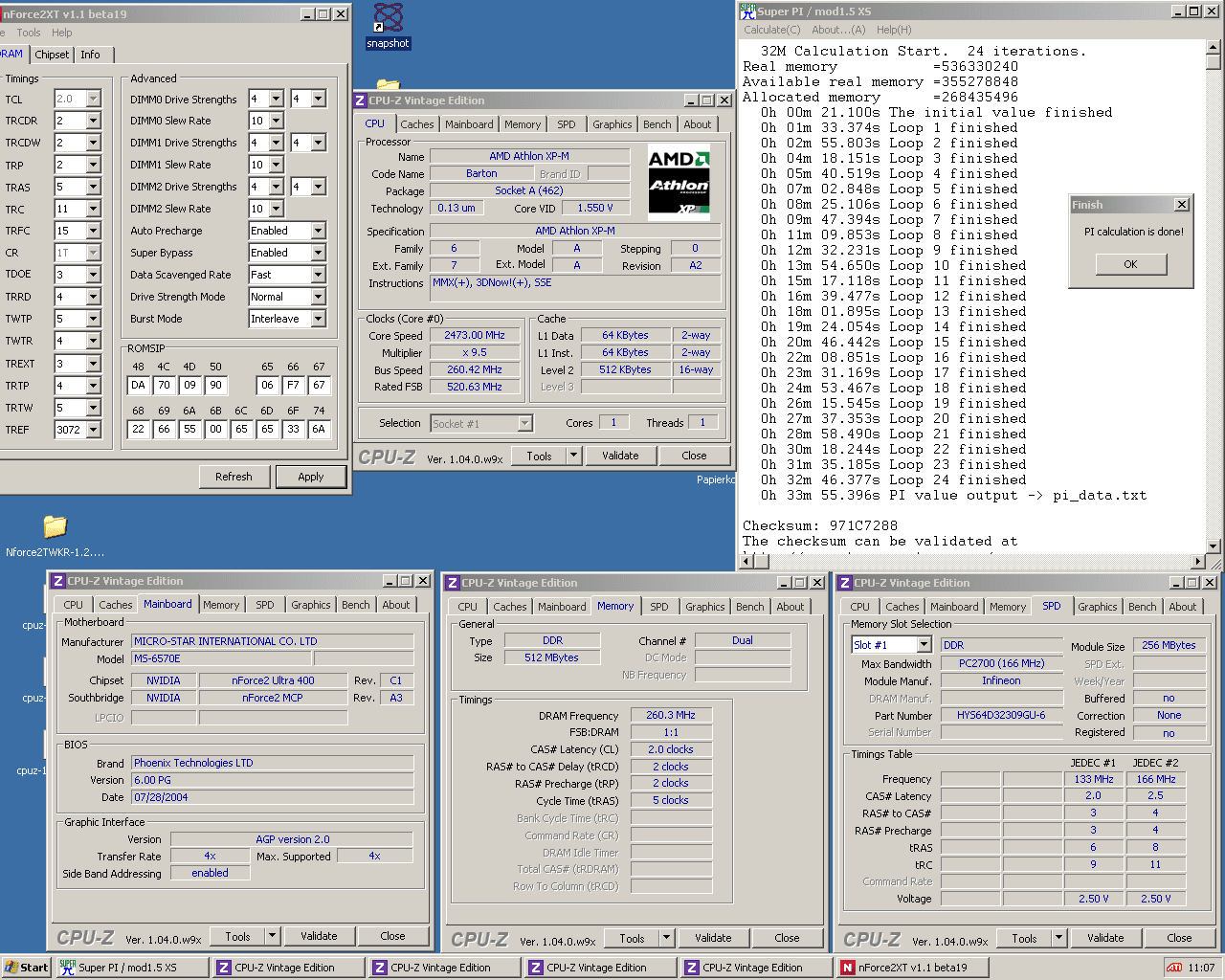

MSI K7N2-Delta2 LSR @ recapped | Infineon AT-6 @ 2,0-2-2-5-11-15 @ 3,30V(BIOS) | XP-M 2800+ @ 9,5x260MHz




Zuletzt bearbeitet:
Tacho,

ich hatte heute ähnliches vor ... leider lässt mich wohl mein ERSA 16W Lötkolben im Stich xD ...

RAUS ging noch ...






für "wieder rein" reicht das Ding nicht aus. :/

Empfehlungen ? wie viel WATT sollte der Lötkolben mindestens haben ?
Würden 40W reichen oder soll ich höher ansetzen ?

Wünsche ein schönes Wochenende !

Ich nutze derzeit einen 45W Lötkolben. Der kommt an solchen Stellen auch recht schnell an seine Grenzen. Ich nutze dazu eine große Meißel-Lötspitze, damit bekomme ich solche Stellen gelöst, aber mehr Leistung (70-80W) dürften hier nicht schaden. Ich denke ich werde irgendwann auch noch nach einem anderen Lötkolben mit mehr Leistung umschauen.
Ich denke, wenn neu kaufen, dann direkt so, dass man nicht ein zweites mal kaufen muss.

Kannst du die Lötstellen/Platine vorwärmen? Das dürfte beim löten helfen.

Kannst du die Lötstellen/Platine vorwärmen?
Mit nem Föhn vielleicht ... aber auch nur so. (Hatte ich auch schon im Kopf)
Ich denke ich würde erst mal nach nem Lötkolben Ausschau halten, bevor ich weiter mache.

Normal reicht der für alles was so anfällt (meistens Homematic Bausätze)

Danke für den Hinweis. Ich schau mal nach den Preisen.
Also mindestens die 40W oder besser mehr. Verstanden.

Ich hab sowohl einen 50W Weller Station hier als auch eine 80W Entlötstation. Ich nutze mittlerweile für Elkos nur noch die Entlötstation, auch fürs Einlöten. 80W sind dafür super, mit 50W wird’s an Massepin des Elkos manchmal knapp… außerdem hat die Entlötatation eine Spitze mit Loch, man kann sie also komplett über das lötauge stülpen und von allen Seiten heizen.

Ansonsten habe ich mir mittlerweile abgewöhnt die Löcher frei zu machen und schiebe den Elko einfach durch das flüssige Lot durch. Das klappt super und spart Zeit und Nerven.

it meinen Hynix BT-D43 Riegel konnte ich mit 32M einen FSB von 265MHz erreichen
Da kann man nicht meckern, definitiv ein solides Board. Guter Fang würde ich sagen :d

Zuletzt bearbeitet:
Ansonsten habe ich mir mittlerweile abgewöhnt die Löcher frei zu machen und schiebe den Elko einfach durch das flüssige Lot durch

Genau das war auch mein Vorhaben.

"Komm, machste noch ganz bissi frisches Lot inkl. Flussmittel dazu dann ... Lot bleibt an Lötstelle hängen ... ssshhit."

Es wird wohl eher "irgend ein" 65W Lötkolben.
Irgendwann, wenn ich groß bin dann was gutes.

Schon klar, einmal richtig undso.
Kann gerade nicht alles wie ich möchte. ;)

Dann besorg dir doch nen Pinecil V2. Kannst du mit nem USB-C Netzteil oder auch ner Powerbank betreiben. Frisst kein Platz und performt angeblich gut. Werde ich mir auch noch zulegen um mal am Auto was zu löten…

AMD Geode NX 2001 (ANXA2001FKC3D) - hat jemand Erfahrungswerte auf welchen Mainboards das Ding läuft? Meine VIA KT600 Testplattform wollte nicht, ein NX 1750 lief hingegen schon.


AMD Geode NX 2001 (ANXA2001FKC3D) - hat jemand Erfahrungswerte auf welchen Mainboards das Ding läuft? Meine VIA KT600 Testplattform wollte nicht, ein NX 1750 lief hingegen schon.
Sollte wie ein normaler XP 2200+ Prozessor mit Thoroughbred B Kern erkannt werden. Die CPU hat einen festen Multi von 13,5. siehe link

Probier falls vorhanden auch ein NF2 Board mit Award und eins mit AMI Bios. Je nach Bios kann der Start-Multi verschieden sein… ich vermute mit Award wird es gehen. Asus, Abit, DFI, Epox sollten alle Award haben. Asrock hat AMI.

Dafür hat Asrock sehr späte Sockel A Boards rausgebracht,
Aber frage mich bitte nicht mit welchem Chipsatz ... ich kann nur SIS ?748? oder so vermuten. Da stehen dann alle Geode sogar im CPU Support drin.

Meinen Geode2001 hatte ich bisher nur mit meinem MSI Delta2 board getestet. Das hat ein AWARD BIOS.

Aber frage mich bitte nicht mit welchem Chipsatz ... ich kann nur SIS ?748? oder so vermuten. Da stehen dann alle Geode sogar im CPU Support drin.
Stimmt. ASRock hat als einer der wenigen Hersteller einen nativen Support der "normalen" Geode NX CPUs gegeben. Der NX2001 fällt da etwas raus, da es keine mobile CPU ist wie die anderen Geode CPUs. Soweit ich weiß, war der 2001 gar nicht für den normalen Verkauf gedacht worden. Trotzdem bin ich der Meinung, dass er auf den meisten boards starten und als 2200+ erkannt werden sollte.
Der NX1500 startet als Beispiel nicht auf allen boards wegen der niedrigen VID. Auf den K7S8X boards startet die CPU dagegen stressfrei. Es wird auch die richtige Spannung angelegt.

Tja, hab den Geode NX2001 auch auf zwei Nforce 2 Mainboards nicht zum laufen bekommen. Falls sich jemand dran versuchen möchte, ich hab die CPU soeben im Verschenke-Thread gelistet:

Vor kurzem gelandet:

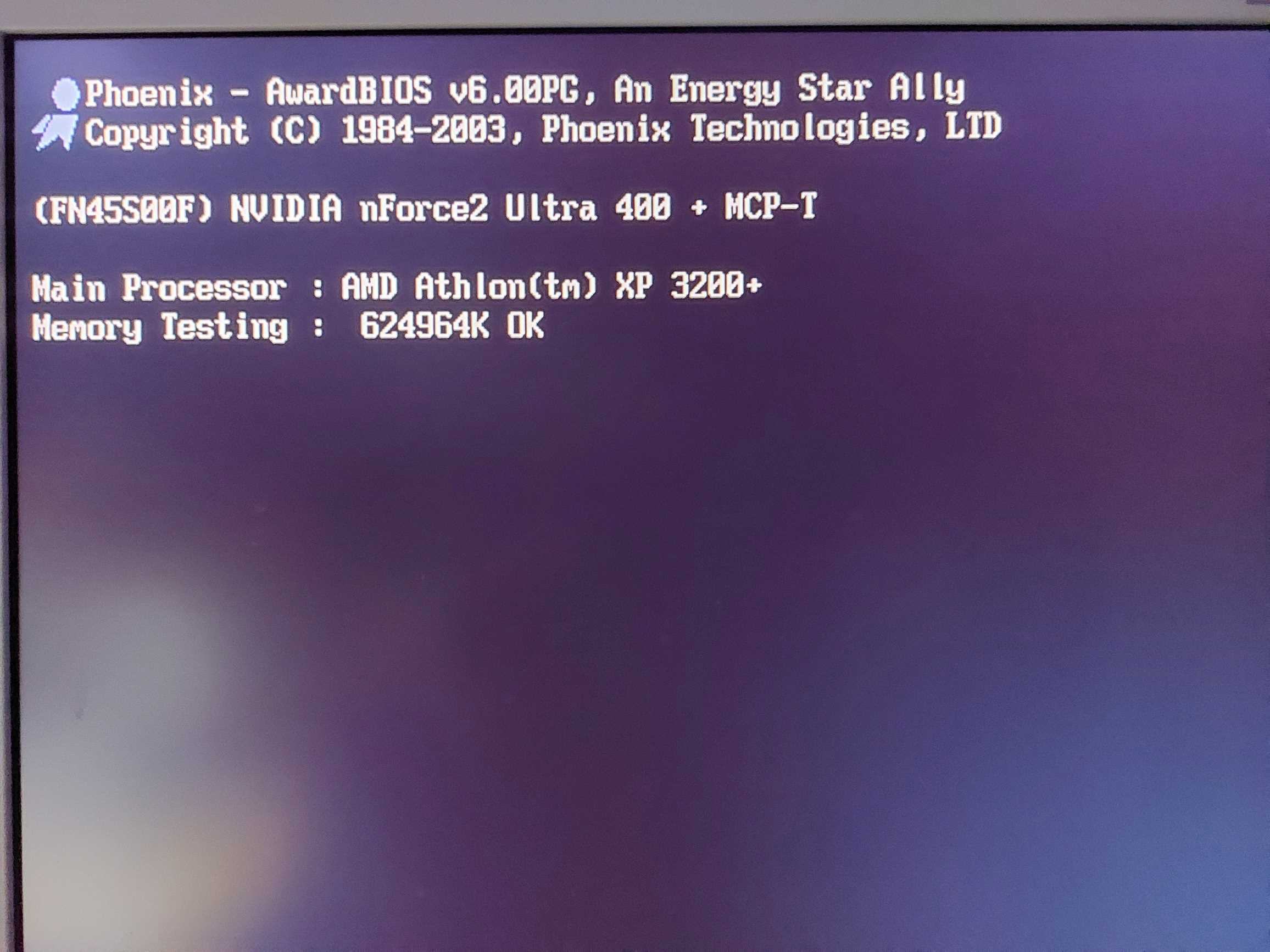

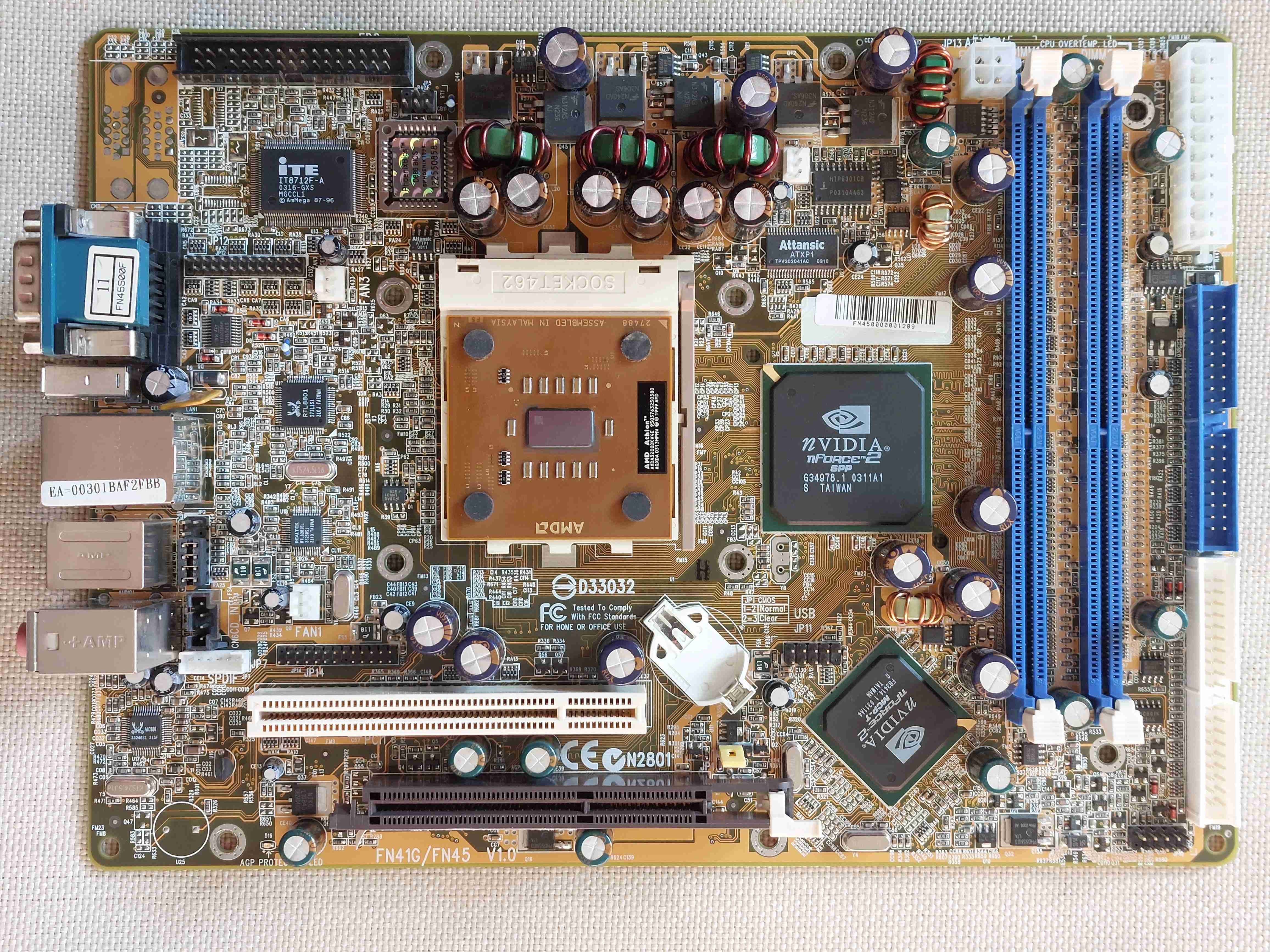

Shuttle FN41G/FN45 V1.0
Seriennummer: N45G00324D05176

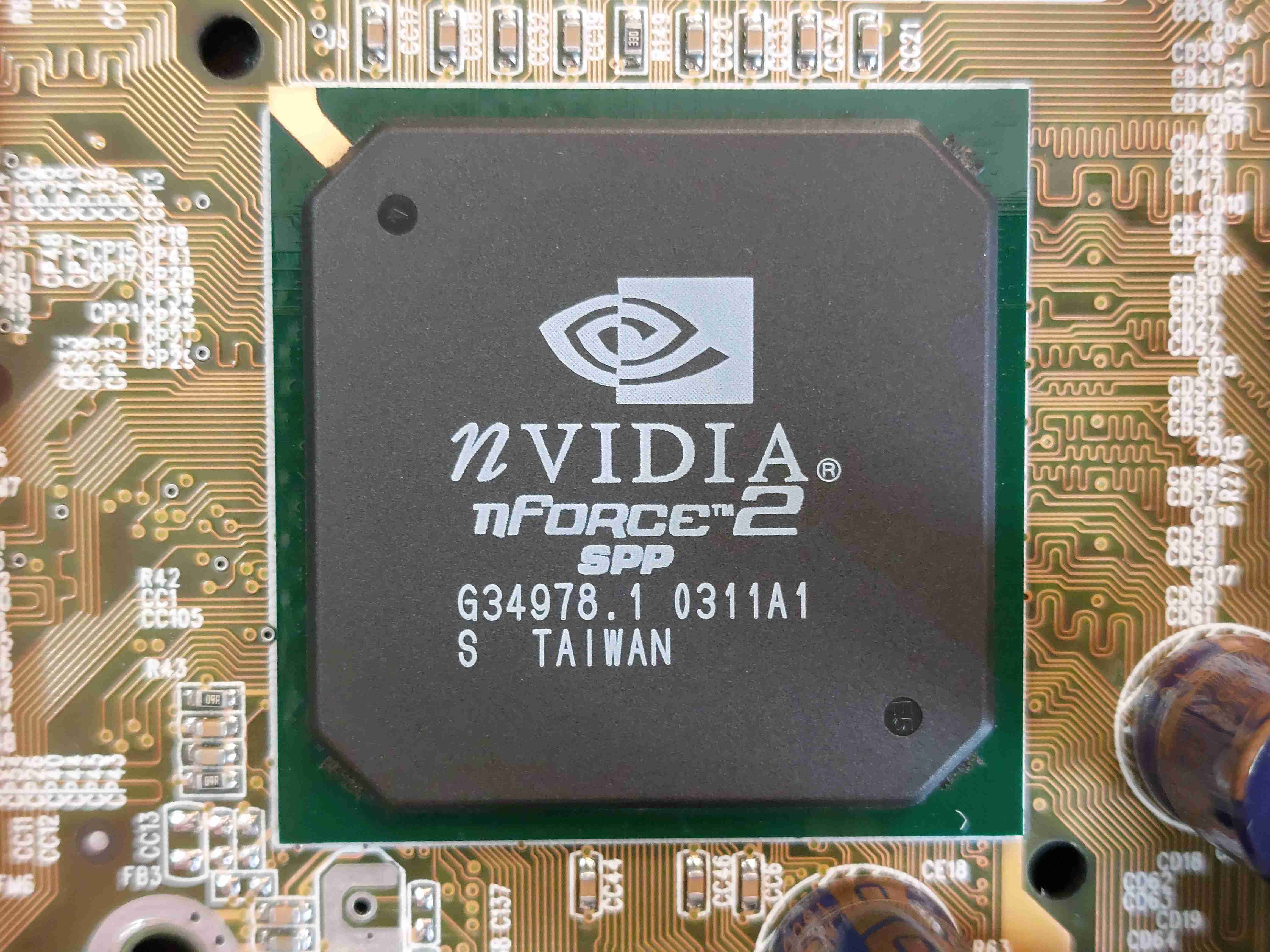

Nordbridge : SPP 0311A1

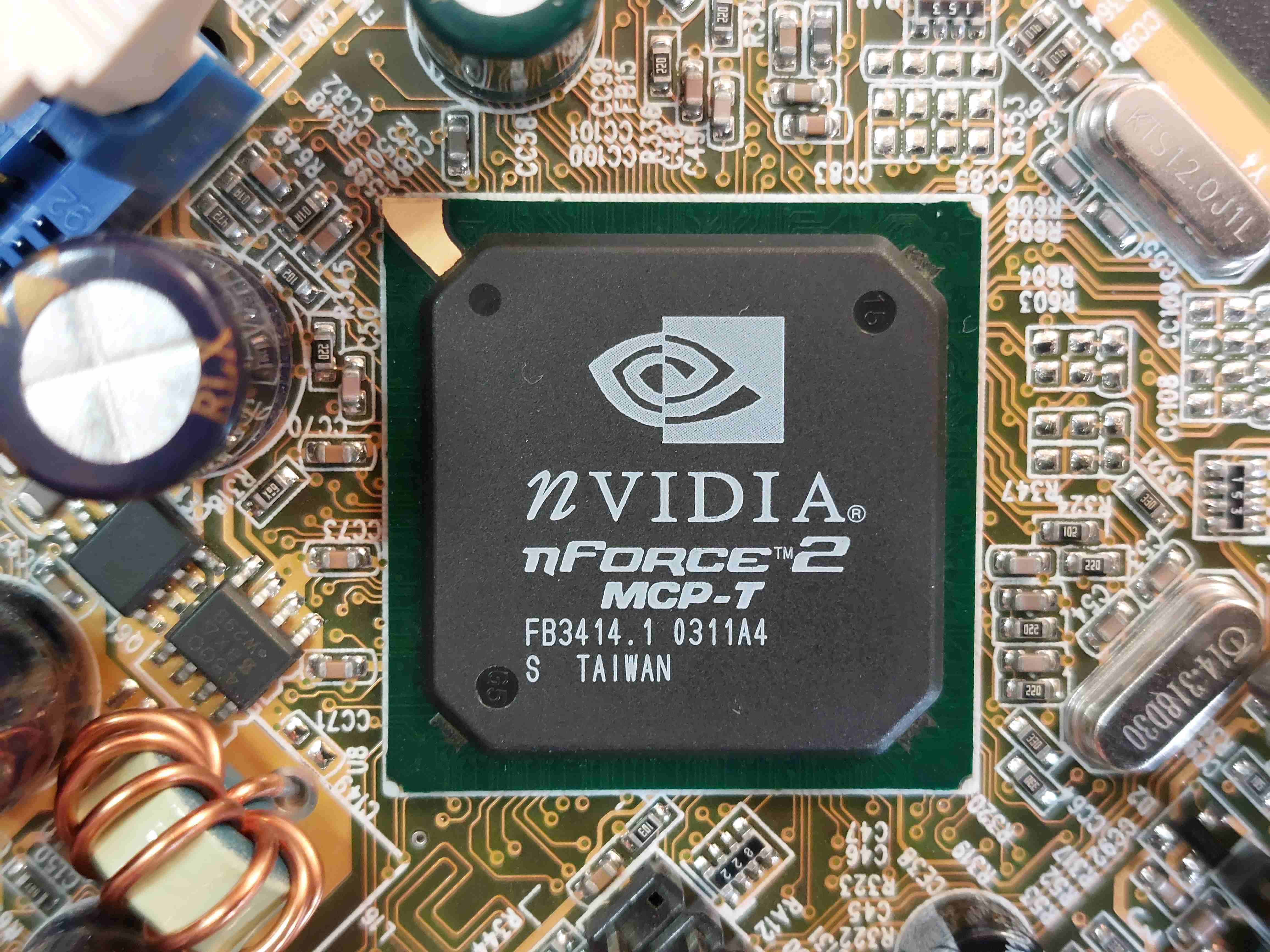

Southbridge : MCP-T 0311A4


Anhänge

  • Bios.jpg
    183 KB · Aufrufe: 47
  • FN45_01.jpg
    2,7 MB · Aufrufe: 46
  • MCPT_01.jpg
    576,6 KB · Aufrufe: 43
  • SPPa_01.jpg
    512,1 KB · Aufrufe: 41

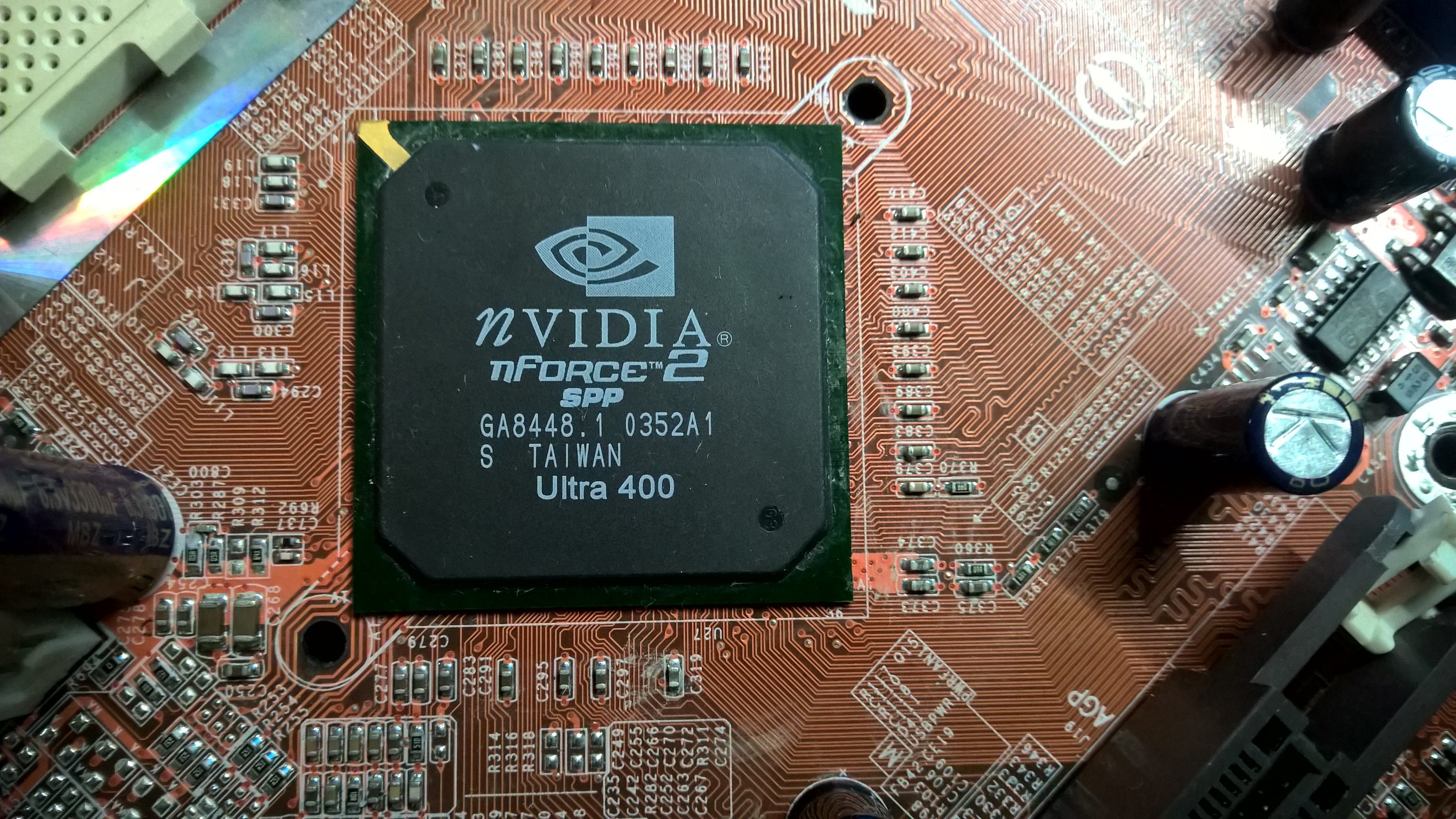

Ich beneide dich für den Ultra 400 Shuttle

Hab leider nur den kleinen Bruder mit onboard Grafik

  • Danke
Reaktionen: Tzk
Hier stand Blödsinn

Zuletzt bearbeitet:
@digitalbath

Ich hab ja ein NF7 wegen Kondensatoren da und wollte es anschliessend mit einem Mod-BIOS von dir versehen, musste aber feststellen, dass die Version NF7_[D65_3]_B3A massive Probleme mit non-Mobile Prozessoren hat. XP-M laufen mit 200MHz wie es sich gehört durch memtest, aber ein 3000+ (200FSB) war gar nicht zum Boot zu bewegen (Code EF) und ein 2600+ (166FSB) sporadisch mit ab und zu Aufhängen in memtest.

Interessant. Welche Steppings haben die Cpus? Ansonsten würde ich alternativ mal ein ED-3 Bios probieren oder als Backup mal auf das D26 MantaraysXT gehen. Das ist relativ kompatibel und als Basis gut zu nutzen, wird aber die letzten paar Prozent FSB nicht rausholen. Für grob 230-240Mhz ist es aber super.

Eigentlich alles Bartons. Die XP waren Superclocked, also aus dem Jahr 2004. Die beiden XP-M aus dem Jahr 2003
