AMD RX Vega Sammelthread rund ums Thema Spulenpfeifen (coil whine).
Um das Thema Spulenpfeifen näher zu beleuchten und um sich ausschließlich darüber zu auszutauschen, hier ein eigener Thread. Es gibt zwar den allgemeinen Thread "AMD RX Vega Sammelthread + FAQ" , aber möchte doch gerne das Thema davon etwas abgrenzen und man muss sich dann auch nicht durch 100 Seiten durch hangeln um etwas über das Spuelenfipen zue erfahren.
Meine "erste" Vega 64 von XFX hatte ein sehr starkes Spulenpfeifen, das vornehmlich bei < 90 fps zu hören war. Bei ~30fps mit z.B. 3dmark Firestrike Ultra war nichts zu hören. Bei 3dmark Firestrike "normal" mit über 100 fps dann sehr stark.
Die zweite Vega 64 von Sapphire die ich nun einsetze, ist bzw. war ;-) annähernd gleich stark davon betroffen.
Das Pfeifen konnte ich hauptsächlich dann gut hören, bevor der Lüfter richtig los legt. D.h. auf dem Desktop war nichts zu hören, Lüfter ist aus, ich starte die Anwendung (3dmark Firestrik, PUBG, Furmark usw) und dann in den 5 -15 sec bevor der Lüfter richtig zur Sache geht. Danach konnte ich das Spulenpfeifen nur noch mit "Ohr auf die Karte anlegen" raus hören. Da ich aber unbedingt auf Wasserkühlung umbauen wollte, habe ich mich daran gemacht die Ursache zu suchen.
Meine Saphhire:

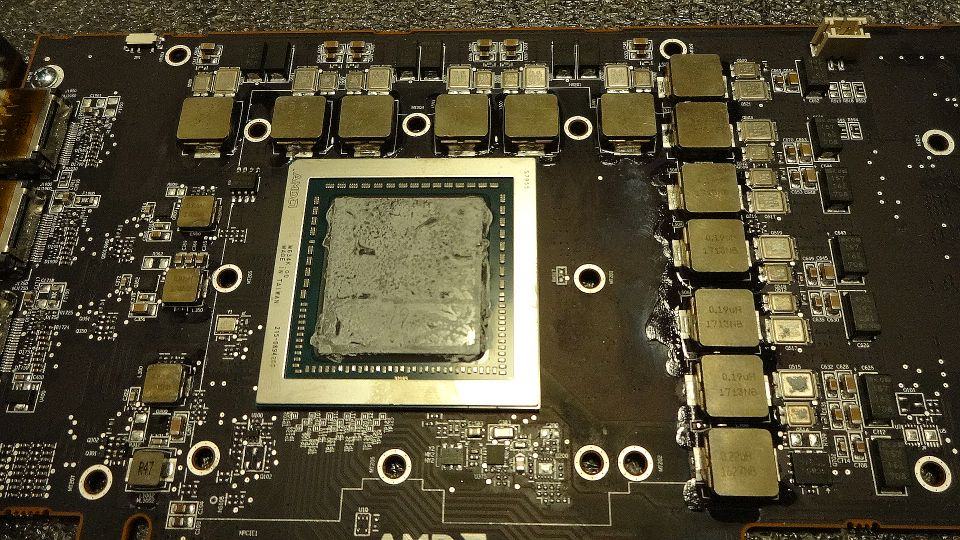

Kühlung entfernt:
Ursache für das Pfeifen sind meiner Meinung nach folgende rot markierte Spulen:
Ich habe mich etwas schlau gemacht und denke das ich den Hersteller gefunden habe. Es handelt sich hierbei um Vishay und beim den Spulen rund um die GPU, hier rot markiert, um den Typ IHLP-4040DZ-01 mit 190nH (0.19µH).
Hier das passende Datenblatt.
Ich habe mich dafür interessiert, wie die Spulen im inneren aussehen und wie es möglich ist, das hier Geräusche entstehen. Geräusche entstehen ja nicht nur einfach so. Es muss sich ja irgendwas was bewegen, um die Luft in Bewegung zu bringen und Schall zu erzeugen. Die Spulen sind aber komplett vergossen, also man sieht die Spulen (Drähte) nicht von außen. Das nennt sich dann hier "composite construction".
Da ich aber meine Spulen von der Vega nicht aufmachen wollte, was bestimmt niemand wundern wird

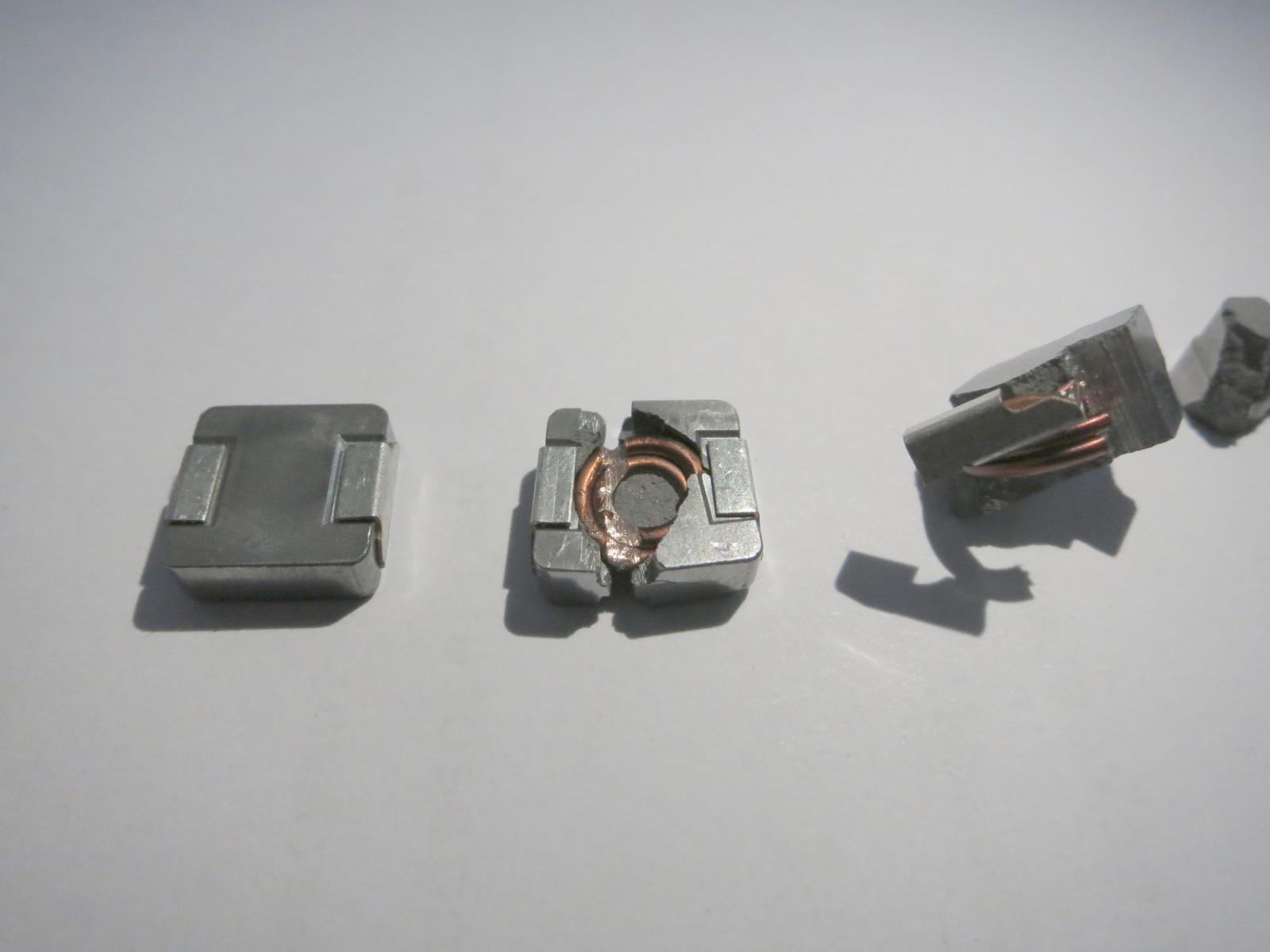

, habe ich mir ähnliche von Vishay organsisiert mit 0.56µH und 2.2µH. Diese habe ich dann mal mit der Säge "geöffnet" um mal rein schauen zu können, wie es da drin aussieht:
Wie man schön sehen kann, sind die "Drähte" wirklich sauber rund um vergossen. Da ist wirklich wenig Spiel, damit sich darin etwas bewegen kann. Und selbst wenn dem so wäre, dagegen kann ich dann nichts mehr tun. Der Hersteller Vishay bewirbt im übrigen die Spulen in seinem Datenblatt als: Ultra low buzz noise, due to composite construction
Habe mir nun die Spulen angeschaut, wie "gut" die auf dem PCB platziert sind und ob die dort "wackeln" können und durch ihre Bewegung darauf den Schall erzeugen und durchs PCB verstärkt werden. Alle Spulen sind an den Ecken angehoben, aber auf den Seiten liegen die meissten !! Plan auf. Aber nicht alle.
Hier mal paar Detailfotos von den Spulen:
Hier sieht man gut, das die eine oder andere Spule nicht Plan aufliegt:
Ich habe mich an die beiden "einzelnen" Spulen in der Nähe der beiden 8-pin Stromstecker gewagt und habe diese ausgelötet:
Diese dann mit Pattex unterfüttert und wieder eingelötet:
Wer auch auf die Idee kommen sollte, daran rum zu löten der solle bitte daran denken, hier bleifreies Lot zu nehmen. Denn hier wurde pb-free hergestellt. Aber das bleifrei Löten ist ein Mist, musste hier auf 450°C Löttemperatur gehen, da das PCB auch viel Energie aufgefressen hat.
Nun habe ich die Karte wieder zusammen gebaut und geschaut, ob es die beiden Spulen waren. Die Hoffnung war klein und sie wurde noch kleiner, es hat nichts gebracht. War fast klar. Aber wer nicht wagt, der nicht gewinnt. Nun die Karte erneut auseinander gebaut. Das bleifreie Löten mit so hohen Temperaturen bei den anderen Spulen rund um die GPU , wo auch die weiteren vielen anderen Bauteile sind, habe ich nicht gewagt. Ich entschloss mich nach einem sehr dünn flüssigen Sekundenkleber zu suchen und bin mit dem Loctite 401 fündig geworden. Der hält bis 120°C aus. Das sollte für die Spulen langen. Habe den Sekundenkleber immer mit geneigter Grafikkarte seitlich auf die Spulen gegeben, damit es schön darunter läuft. Sieht nicht mehr so schön aus wie vorher, aber als alter Grobmotoriker...
Sorry fürs schlechte Foto, ist mit dem Smartphone gemacht.
Nachdem ich eine Nacht den Sekundenkleber aushärten lies, habe ich die Karte erneut zusammen gebaut und getestet und ich muss sagen, ich habe bei nichts mehr vom Pfeifen gehört, es war weg.
Zu guter letzt habe ich dann meinen EK-Waterblocks Kühler montiert und bin nun mit den Geräuschen sehr zufrieden. Das einzige was ich nun höre, das mein Enermax Netzteil mit 625W ein leichtes tiefes Brummen erzeugt, aber das ist soweit akzeptabel. Fährt ja mit rund 80% Last.
Ich möchte darauf Hinweisen, das man mit dem was ich gemacht habe auf jeden Fall die Garantie von der Karte verliert und mein Lösungsansatz auch nicht bei jedem fruchten muss. Daher überlegt euch das gut, sowas nach zu machen.
Hier mein Abschlussfoto von meinem Schätzelein:
Wäre schön, wenn ihr von eurer Vega berichtet:
- Was habt ihr für eine Hersteller
- 56 oder 64
- wie ist bei euch das Spulenpfeifen, laut leise, wann (Desktop/Spiele) und bei welchen fps
- habt ihr schon versucht was dagegen zu unternehmen
