AMD RX Vega Sammelthread + FAQ




Die technischen Daten der AMD Radeon RX Vega in der Übersicht:




Was zur Netzteilleistung: Einige User haben mit Netzteilen bei einer Leistung um 500 Watt von Stabilitätsproblemen berichtet, nach Tausch auf ein NT mit einer Leistung um 700 Watt sind diese behoben worden, die Empfehlung von AMD als Minium ein NT mit 750 Watt Leistung zu verwenden, scheint hier in der Praxis sehr relevant zu sein. Es empfiehlt sich außerdem zwei getrennte Stränge der 8-Pin Stecker vom NT zu verwenden.

User Erfahrungen und Empfehlungen/Ergänzungen:

VEGA-FEATURES
- Shader Insintrincs (nur unzureichend bei den Dev´s eingesetzt)
- TressFX (performant)
- AMD-Schatten (performant und präziser als GW)
- VR (Cyan Room stark verbessert)
- Async Compute (flexibel + performant)
- DX11 (bei 1080p stark verbessert)
- Tess. ( bis 16x besser als 1080)
- Mining (eigene Liga)
- Bios (V56-->V64LC bei Bedarf - nur Ref.)
- Wattmann (Hardwaresettings: Profile+OSD+Chill+Tess.-opt.+fps-Limiter+Framepacing+flex.Sync)
- Undervolting (7..10%)
- Energieeff. (Bsp. RX56 UV Bios 2 PT-10 = 138W)
- ALLONE STANDING FEATURES
primitive Shader (kommen 2018 nach und nach)
HBCC (bei 32GB bis zu 20GB - sinnvoll für echte 4k-Texturen und im prof. Bereich z.Bsp.TByte-Punktewolken aus Scan + 4k HDR-Videoediting)
Freesync 2 (Tonmapping im Monitor entfällt --> schnellere Darstellung+weniger Lag und preiswerte+lieferbare Monitore HDR600)
HDR10 (FP16-10bit - bei PASCAL NA)
FP16 ( 2x16 gleichzeitig)
- P/L (Bsp. RX56= 1070, RX64= 1080 - Customs +59,-€; 2x RX56ref.= Ti6GBs; 2x RX64LC= Txp, 2xFE<Tv)
- Lieferbarkeit (noch nicht top)
- Treiber (low level ready - Dev´s sind noch nicht Alle ready)
- Ref.-Karten (Kühlerqualität gegenüber Polaris stark verbessert)
- Wakü. (lieferbar - ab RX64 zu empfehlen bei OC)
OVERCLOCKING
- Chiplotterie (wie immer, aber sinnvoll )
- eff.Takt ( mit UV+ OC+PT >100 gegenüber Reviews - PT mit Bedacht einsetzen, i.d.R. UV besser;
VEGA mag es COOL-->Lüfter+Zieltemp.!)





Aktuelle Treiber: noch keiner, nur Beta:
Radeon Software Crimson ReLive Edition for Radeon RX Vega Series Release Notes


Radeon Software Crimson ReLive Edition 17.8.1 Release Notes


Radeon Software Crimson ReLive Edition 17.8.2 Release Notes


Radeon-Software-Crimson-ReLive-Edition-17.9.1-Release-Notes


Radeon-Software-Crimson-ReLive-Edition-17.9.2-Release-Notes


Radeon Software Crimson ReLive Edition 17.9.3 mit verbesserter mGPU-Unterstützung - Hardwareluxx

Radeon Software Crimson ReLive Edition 17.10.1 Release Notes



Radeonâ„¢ Software Crimson ReLive Edition 17.10.2 Release Notes


Radeonâ„¢ Software Crimson ReLive Edition 17.10.3 Release Notes


Radeon Software Crimson ReLive Edition 17.11.1 Release Notes


Radeonâ„¢ Software Crimson ReLive Edition 17.11.2 Release Notes


Radeonâ„¢ Software Crimson ReLive Edition 17.11.3 Radeon RX Vega Hotfix Release Notes


New Version Adrelanie
Radeon Software Adrenalin Edition 17.12.1 Release Notes



Treiber für Mining:
Radeon Software Crimson ReLive Edition Beta for Blockchain Compute Release Notes

Anmerkung: User haben berichtet, dass im Gegensatz zum Beta Treiber mit dem Mining Treiber CrossfireX aktivieren lässt!

Bzgl. CF Support hat AMD in Aussicht gestellt, das dieser zu einem späteren Zeitpunkt in gewohnter Form wieder zur Verfügung steht:
"There is no difference regarding CF but as we said previously, it's support for RX Vega will come at a later point."

Tool zum Boisflash:
ATI Winflash - Download - CHIP

Und Bios Kollektor
VGA Bios Collection | TechPowerUp

[/B][/B]Tool zum einstellen der P-States:
WattTool: A simple tool that combines overclocking with VRM monitoring/tweaking for RX 400 series

Tutorial zum Watt tool:
Vega 56 OC + UV gut oder Müll? - YouTube

saaphire trixx funktioniert offiziell mit vega
SAPPHIRE Technology

Custom Karten: noch keine ab Oktober 2017

Radeon RX Vega 64 56: Die Custom-Design-Situation ist ein Chaos

Asus ROG Strix RX Vega64 O8G Preview - YouTube

RX VEAG64 Umbau auf Morpheus 2 Core Edition von RAIJINTEK by user pickebuh
[Guide] RX VEAG64 Umbau auf Morpheus 2 Core Edition von RAIJINTEK

User BerntBrandon gibt folgendes zu bedenken bzgl. RX Vega56/64 und Raijintek Morpheus II Core Edition

Anscheinend ist die Kombination aus RX Vega56/64 und Raijintek Morpheus II Core Edition nicht zu empfehlen.
Das Problem bei montierten Morpheus II Core Edition ist eine gegenüber der GPU ca.65°C und HBM ca.70°C Temperatur stark erhöhte HotSpot Temperatur, teilweise in einen bedenklichen bereich von weit über 90°C. (Temperaturen sind je nach Belüftung und Last abweichend)
Der Referenz Kühler weißt keine so hohe Abweichung auf. 4Stroke hat Werte zu Verfügung gestellt.
Mehr vergleichswerte ob vom Referenz Kühler oder anderen sind erwünscht, gemessen wurde mit: Unigine Valley Benchmark @ DX11, Quality:Ultra, AA 8x, 1920x1080p, bitte die GPU /HBM/ HotSpot Temperaturen und GPU Chip Power angeben.

Die Ursache des Problems ist anscheinend das der Morpheus II im Gegensatz zum Referenzkühler nur mit einer relativ kleinen Fläche direkt auf dem Vega10 Chip aufliegt.
Was ein vergleich der Verteilung von Wärmeleitpaste auf Referenzkühler und Morpheus II Core Edition aussagt.

Morpheus: Anhang anzeigen 417227
Referenzkühler:Anhang anzeigen 417228

Vermutet wird das der Morpheus II Core Edition einen leicht konvexen schliff hat, wenn das so ist hat das gute Gründe und wäre kein Mangel!
Raijintek wurde auf Facebook gefragt ob die Kupferbasis des Morpheus II Core Edition plan ist, wenn eine Antwort vorliegt wird das hier ergänzt.

Das soll keine Kaufwarnung sein, es sollte aber beachtet werden das der Morpheus II Core Edition vom Hersteller nicht für die RX Vega56/64 freigegeben ist!

User Beitrag original lüfter von rx64@lc als pull betrieb:

hier das bild von push/pull betrieb.

wie man vll sieht ist der original lüfter von rx64@lc als pull betrieb verlegt von mir und der push lüfter ist ein nzxt air rgb 140mm.

und den nzxt lüfter steuere ich über den msi tool command center, da ich den lüfter direkt an das mainboard angeschlossen habe.

den original lüfter steuere ich natürlich über wattman.

Falls die Karte fiept eine Lösung von User ragman1976:

Vielleicht ergänzend falls es immer noch fiept:

Gehäuse aufschrauben und den Stecker im Bild (roter Kreis) abziehen. Somit ist zwar die Beleuchtung (Schriftzug und Quadrat im Eck) aus, aber das Fiepen, bei mir zumindest, gänzlich verschwunden.

Anhang anzeigen 426044

Gruß

Test/Multimedia:
AMD Radeon RX Vega 64 und RX Vega 56 im Test - Seite 46

AMD Radeon RX Vega 64 und Vega RX 56 im Test: Heiße Vega?

Seite 4: Radeon RX Vega 64 Liquid Cooled - Vergleich mit Nvidias GTX 1080 (Ti) - GameStar

The RX Vega Liquid Edition Review - YouTube

UV mit Vega im Test:
AMD Radeon RX Vega 56 und Vega 64 im Undervolting-Test - Hardwareluxx

TechPowerUp GPU-Z v2.3.0 Released | techPowerUp

user Review:

[User-Review] XFX AMD Vega 64 Air - Unboxing und Einbau

Aktuelle Preise:
amd rx vega bei idealo.de

Overclocking guide:
RX Vega 56 Overclocking Undervolting GUIDE - YouTube

Overclocking Ergebnisse user: (Auszug, beste Ergebnisse)
Fire Srtike vega64 Grafik Score 23124 OC: 1750mhz 1750/1015 @Holzmann
Pic-Upload.de - strike.png

Fire Strike vega64 Grafik Score 24421 stock @RoughNeck mit vega 64 LC
Forum de Luxx

Fire Strike vega64 Grafik Score 24651 OC: 1752/1070 stock @Shevchen
Generic VGA video card benchmark result - Intel Core i7-4930K,ASUSTeK COMPUTER INC. RAMPAGE IV BLACK EDITION
Generic VGA video card benchmark result - Intel Core i7-4930K,ASUSTeK COMPUTER INC. RAMPAGE IV BLACK EDITION


25235 GPU Score @DerEisbär
AMD Radeon RX Vega 64 video card benchmark result - Intel Core i5-6600K,ASRock Z170 Gaming K4


20423 GPU Score Vega56 Undervolted Vega 56, Eingestellt 1700 Mhz Core, 900 Ram, 850mv Vcore, PT 50% @salzcracker
Bild: vegaturbowruvk.jpg - abload.de

24299 GPU Score Vega56 1750-1200mV/1100 HBM mit 64 LC Bios @Spankmaster

26115 GPU Score Vega64 1655/1100 HBM @iLLuminatusANG
AMD Radeon RX Vega 64 video card benchmark result - Intel Core i7-6700K,ASUSTeK COMPUTER INC. Z170 PRO GAMING

25490 GPU Score Vega 64 lc P7: 1752 MHZ/1240mV HBM: 1150MHz/1005mV @ragman1976
AMD Radeon RX Vega 64 Liquid video card benchmark result - Intel Core i5-4690K,MSI Z97 GAMING 5 (MS-7917)

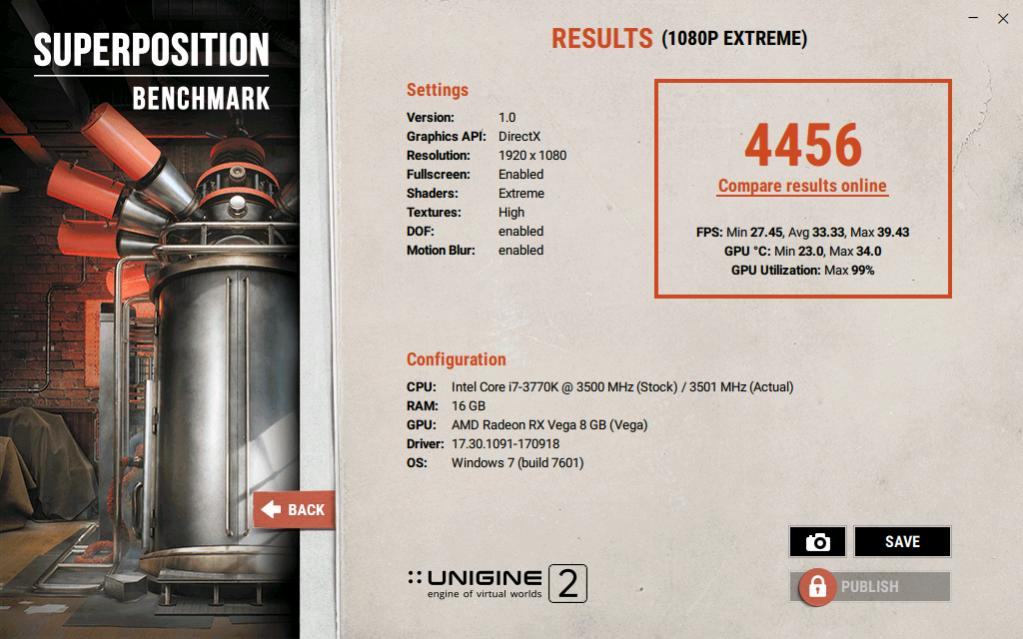

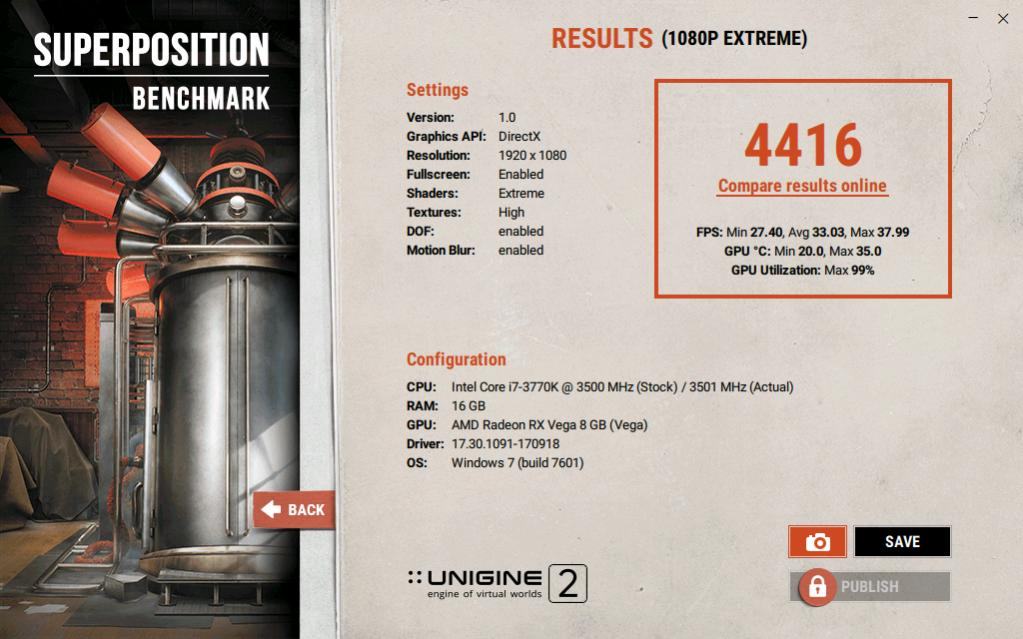

Superposition Score vega64 4536 OC: 1750mhz/1015 @Holzmann


Superposition Score vega64 4259 OC: 1700/1100 @Shevchen
Forum de Luxx
Superposition Score 5078 mit VegaLC @ignis
Pic-Upload.de - Superposition_Benchmark_v1.0_5078_1503375389.jpg

Superposition Score 5006 vega64 OC@G3cko
XFX Vega 64 @ EKWB
GPU-P6 1600MHz @ 1080mV
GPU-P7 1660MHz @ 1150mV (real liegen "nur" 1630MHz an)
HBM2 1100MHz @ 1050mV

Super Position Score 5220 1750mhz@hbm2@1100mhz mit 64LC @crynis
http://saved.im/mja5otq0azjl/04-09-_2017_01-14-51.jpg

Super Position Score 5311 Vega64 mit 1780 mhz und HBM 1150mhz / Bios von der Vega LC version. GPU UV 1080 mVolt.
Treiber 17.9.1 @Motkachler
[Sammelthread] AMD RX VEGA Sammelthread + FAQ - Seite 16

Super Position Score 4434 mit Vega56 1750-1200mV/1100 HBM / mit 64 LC Bios air @Spankmaster

Super Position Score 4827 Vega56 1680/1100 @ 1,05V (Vega64 Air Bios). Effektiv liegen 1,05V an durch den VDrop, Wattmann eingestellt 1712 GPU Takt @Spankmaster
[Sammelthread] AMD RX VEGA Sammelthread + FAQ - Seite 64

Superposition Score Vega 64 LC 5359 OC: 1741/1150 @blazethelight

Superposition Ansicht:
Anhang anzeigen 420275

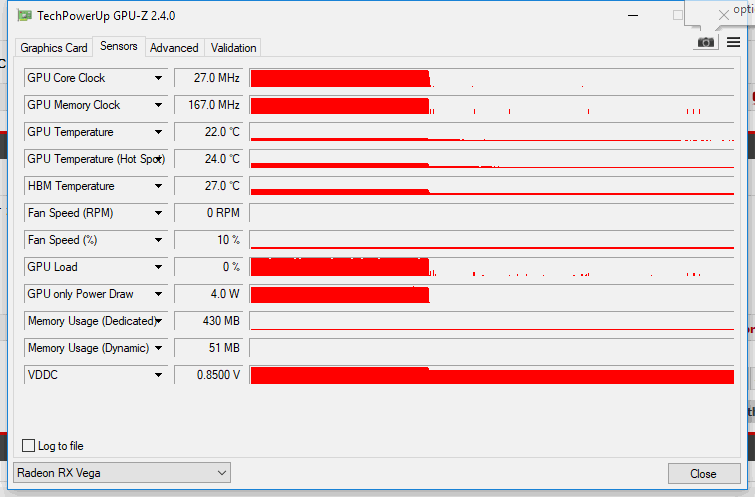

GPU-Z LOG:
Anhang anzeigen 420278

Auf User Wunsch wird die Übersicht auf Bench: Time Spy aufgebohrt, entsprechend höhere Scores werden hier nachfolgend eingetragen :

Für die Analen tu ich doch alles

Hier noch ein weiterer Versuch - wobei ich mit P6 noch nicht hoch genug bin?

Sag mir doch einfach direkt, was ich einstellen soll

Habe HBM von 1150 auf 1180 erhöht.

Die 56 / 45 FPS schaffe ich auch noch...

Anhang anzeigen 421180

Heute Morgen ging es in die nächste Runde, die 55 FPS Grenze in TimeSpy Grafiktest 1 lies mir keine Ruhe

GPU: RX Vega 64 lc
BIOS-Typ: lc Performance Mode
P7: 1740 MHz
HBM: 1150 MHz
PT: +50
GPU only Watt: 318 W
CPU-Takt: 4500 MHz
Ram-Takt:

Macht Grafiktest 1 55,1 FPS (Grafikscore 8015):

AMD Radeon RX Vega 64 Liquid video card benchmark result - Intel Core i5-4690K,MSI Z97 GAMING 5 (MS-7917)

Hallo,

auf der Suche nach max. Score folgende Testreihe. Offenes Fenster, kalte Füße, aber ein Grinsen im Gesicht

Anhang anzeigen 429460

AMD Radeon RX Vega 64 Liquid video card benchmark result - Intel Core i7-4790K Processor,MSI Z97 GAMING 5 (MS-7917)

Anhang anzeigen 429463

Last but not least

eine Einstellungsempfehlung mit freundlicher Unterstützung von User GerryB mit Fokus auf Leistung bei möglichst geringem Verbrauch für 24/7:

@Holzmann >5366

24/7-SETUP für REFERENZKARTEN

Ziel:
Bei realem Gaming soll die Air-Graka mit ca. GPU 60°C betrieben werden.
Damit ist eine Gute Effizienz bei niedrigen Spannungen möglich.
Benchmark-Scores sollen damit nicht erzielt werden = unwichtig.

Zusammen mit fps-Limit verwenden!
!!! Im Zweifelsfall ist fps-Limit im Wattman unter Globale Settings der sicherste Weg !!!
Bei Spielen wo, Das nicht funzt dann sicherheitshalber Vsync nehmen.
DAS FPS-LIMIT SOLL DIE TEMPS+WATT BEGRENZEN.

CPU+RAM auf Stock und NUR Wattman benutzen.
Vorher ein ausreichendes NT einbauen bzw. das Vorh. auf Eignung checken.
Instabile Systeme und inkompatible Tools müssen ausgeschlossen werden !

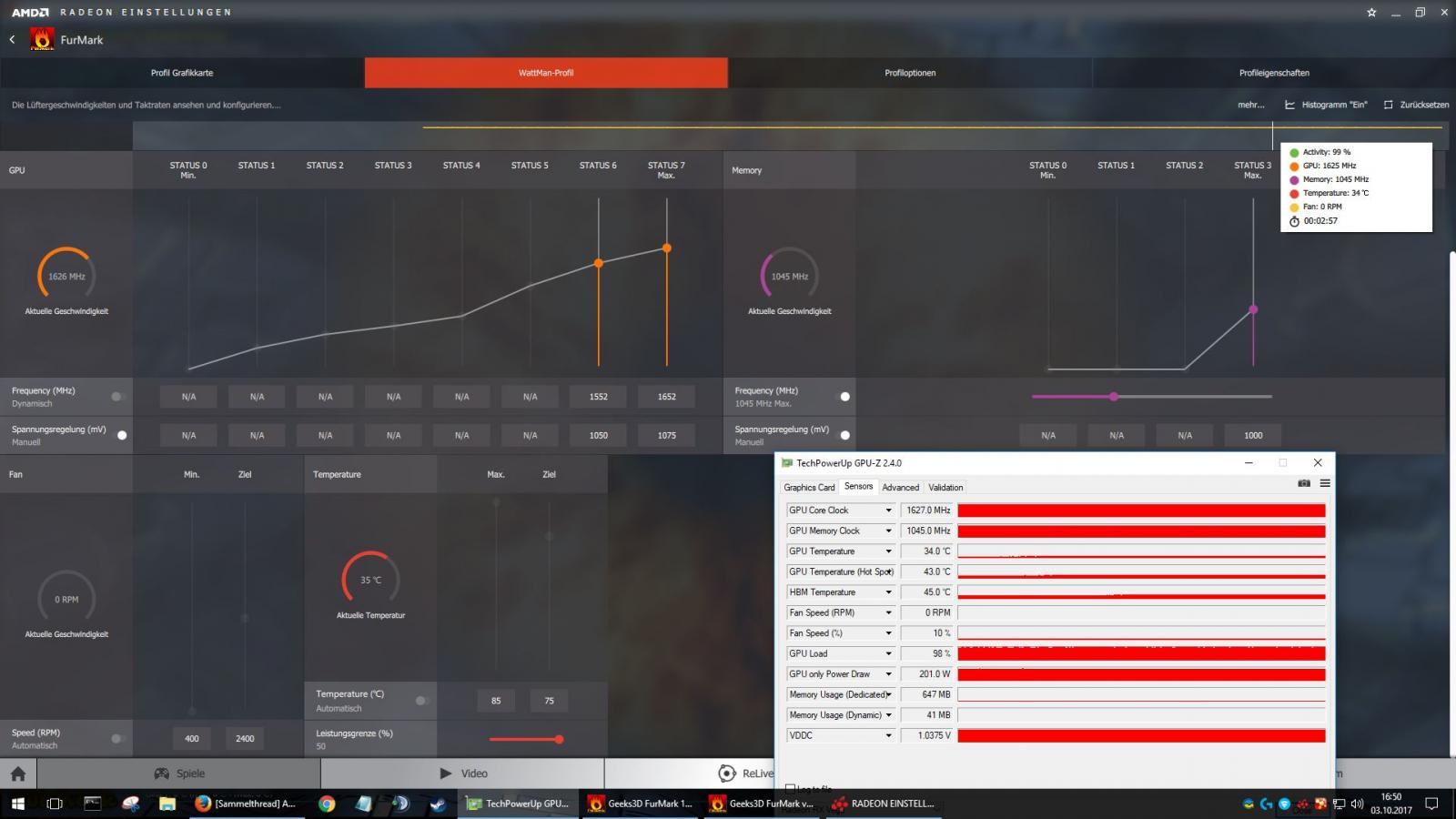

WATTMAN
Wattman-Profile 851+951+1001 und 1051 für LC und 1101 für LC-P+P
(Die Namen 851 etc. basieren auf der HBM-Controller-Spannung; für RX56 reicht Bios 2.)

Zieltemp. = 55°C Setzen ! Guter Air-Flow ist Vorraussetzung!(im Thread beraten lassen)

851: RX56(64) P6 1477/875+5mV P7 1617-10/906mV HBM 800+80/851mV (RX64 HBM-Takt 900..980)
Lüfter 1750/2750(2950) PT+50(RX64 PT+10)
901: RX56(64) P6 1477/860+15mV P7 1617-10/912mV HBM 880+40/901mV (RX64 HBM-Takt 945..1020)
Lüfter 1750/2950(3200) PT+50(RX64 PT+10)

951: RX56(64) P6 1477/925+5mV P7 1617-10/960mV HBM 880+40/951mV (RX64 HBM-Takt 980..1080)
Lüfter 1750/3250(3500) PT+50(RX64 PT+10)
1001: RX56(64) P6 1477/950+5mV P7 1617-10/1010mV HBM 880+40/1001mV (R64 HBM-Takt 1020..1140)
Lüfter 1750/3750(4000) PT+50(RX64 PT+10)

LC1001: RX64LC P6 1577/975..985mV P7 1632..1657/1035mV HBM 1080..1140/1001...1037mV PT+50
LC1051: RX64LC P7 1672..1682/1060mV HBM 1080..1140/1051mV PT+50
LC1101: RX64LC(P+P) P7 1687..1692/1080..1110mV HBM 1080..1150+/1101mV(mit P+P) PT+50
Hinweis: Alle instabilen HBM fallen sofort auf! Vor dem Testen reduzieren.

Customs (Devil, Nitro, Strixx etc.) dürften ungefähr wie LC laufen. Vorsichtshalber P6+5..+15mV und P7-Takt -10, PT +10..+20..+40(testen).

Spiele: sinnvolle Settings für AMD
- Umgebungsverdeckung (HBAO+) AUS oder niedrig (Testen, was die besten fps/Watt bringt)
- Tiefenschärfe (DOF) AUS
- Kantenglättung (AA) mit TAA= niedrig (ältere Games mit SMAA oder FXAA)
- falls nur MSAA verfügbar, max. 4x MSAA (oder MLAA im WAttmann)
- Auflösungsskalierung > Standard ist VSR, daher kann dann MSAA entfallen.
- Film-xyz AUS
- Bloom+Blur AUS
- Details von Ultra-->Hoch (reduziert i.d.R. vor Allem die Details im Hintergrund, entlastet die CPU)
- im Wattman-Gameprofil Tess. auf 6x setzen und AF=8x

Stabilitätstest:
Es ist sinnvoll nach großen OC-Schritten 2-3x längere Zeit zu spielen.
Da greift auch Treiber Tess.=6x.
Benchmarks ala Heaven+Firestrike+TS-Test2 haben keine Bedeutung!!!, weil da Treiber Tess.=6x nicht greift,
daher vollkomen egal ob solcher Benchmark-Quark stabil ist.
Bei schlechter Qualität des DP-Kabels kann das HDMI2.0-Kabel besser funzen.




TIPP #1: Beleuchtungs AUS (kleiner Schalter auf der Rückseite) beseitigt
evtl. vorh. Fiepen der LEDs.

TIPP #2: Uralte Games bei Problemen besser mit "Ausgewogen" spielen,
da eh nur in sehr niedrigen States(0-1) Aktivität.

TIPP #3: Bei Customs kann bei Experimenten mit OverdrivN-Tool o.ä. die VDDC ausser Kontrolle geraten.
--> DDU abgesicherter Modus, Treiber 17.11.4 installieren, im Wattman bei Graka Einstellungen ZURÜCKSETZEN
--> Neustart, Testlauf = normale Temps ?!, dann erst mit neuen Einstellungen weitermachen.
Die alten Profile löschen/nicht verwenden !

Sonstiges:
Nicht alle RUCKLER kommen vom Übergang auf P5+6+7 mit dem neuen Wattman-Profil!
Manchmal ist es einfach Streamen von SSD, das schlechte GAME oder CPU+RAM+Board.
Bitte gegentesten mit AMD-Standard-Setting Balanced.
Ansonsten hilft evtl. eine kleine Erhöhung von Fps-Limit von 3..5 fps.

Bios Modder RX56air-->64air-Bios
Das RX64Air ist am Günstigsten wg. dem niedrigen P5. An alle Bios-Modder der Hinweis, RX56 auf RX64air = PT-5..+10!!! Der Mod ist nicht dazu da, mehr Watt zu verbraten. Er dient ausschließlich der HBM-Übertaktung, mit dem zusätzlichen Goodie vom niedrigen P5= SMOOTH.
Es gelten dann die Einstellungen der RX64air !!!

Für RX-Mods mit h2o im Thread beraten lassen. (Da kann LC-Bios mit UV Sinn machen,
aber es sind auch Fälle aufgetreten, wo es Probleme gab!)




DANK
An die Threadteilnehmer Ragman, 4stroke, berntBrandon, Crynis + Holzmann und an BERNIE für die HTPC-Ideen
sowie SATUAN für die gute Range und free-server für das Thailand-Experiment.

User Wash mit einer Vega FE Erfahrung: Vielen Dank

Guten Abend,

nachdem ich mit Gerry einige PM's wegen den Settings ausgetauscht habe, wollte ich mal die Ergebnisse sichern

GPU

• P7: 1597 MHz @ 1070 mV
• P6: 1502 MHz @ 960 mV
• P5: 1452 MHz @ 950 mV
• P4: 1352 MHz @ 950 mV (nicht weiter nach unten ausgelotet)
• P3: 1267 MHz @ 950 mV (nicht weiter nach unten ausgelotet)
• P2: 1137 MHz @ 900 mV (nicht weiter nach unten ausgelotet)
• P1: 992 MHz @ 850 mV (nicht weiter nach unten ausgelotet)

HBM

• P3: 1110 MHz @ 1040 mV

Powertarget: +50%

Anbei noch ein LogFile von GPU-Z während TS
Anhang anzeigen 426443

Abschließend:

Nicht jede FE wird den HBM Takt schaffen (habe hier wohl ein gutes Exemplar ergattert ^^)
BTW: Es handelt sich um eine FE @ Air auf HEatkiller umgebaut (Bilder stehen weiter vorne im Topic)

Ergänzung Thema Monitore:

@Holzmann für S.1

SINNVOLLE MONITOR+VEGA-KOMBINATIONEN

RX56 (+) 2560x1440
RX56(---) 3440x1440
RX64 (-) 3440x1440
RX64-Customs (+) 3440x1440
RX64LC (++) 3440x1440

@Holzmann
Bitte die Zeilen zu 3820x2180 mit auf S.1.
Die Besucher von S.1 sollen nicht mit übertriebenen Erwartungen ne RX64Ref. für 4k benutzen.
Selbst LC ohne P+P ist da an der Grenze.

btw.
meine GPU-Z zu TS
>5101
Valley analog ohne Probs.

fps
HTPC = 83 (mit HBM-Takt 840; Empfehlung bleibt trotzdem HBM@stock-Takt wg. Stabilität)
Low = 86,5
OC = 89

btw.
Bei einer 56+LC ist HBM>950mV = OC, weil der Uncore maßgeblich die W verändert.

btw.
ZIEL ist Gamen am Sweetspot mit ca.<90% Auslastung durch fps-Limit + Gamesettings,
wie Beispielhaft von Ragman in SWBF2 demonstriert.
(h2o wurde auf S.1 auf den Thread verwiesen und nicht explizit auf die Settings,
weil da Reserven bestehen, bzw. der Chip << 40°C ganz anders reagiert.
Siehe Hierzu free-server mit seinem Thailand Experiment. )

UPDATE 11.04.2018 ODT + Reg.file:

RX56 Bios1 975_900 HBM max 980MHz SOC 1107MHz GPU-Z max Takt=1460-1495MHz
Vddc Lastbereich (avg) 0,925-0,9583V

Spannungen(Volt-Offset) für reg.file in mV:
P0=800-P1=850-P2=900-P3=915-P4=930-P5=945-P6=960-P7=975

ODT GPU-P7 1590-1625MHz Memory P3 800-980MHz PT 50
Belasteter Verbrauch ~170-190W GPU-only(Spitze)


RX56 Bios 1 1025_950 HBM max 980MHz SOC 1107MHz GPU-Z max Takt=1510-1555MHz
Vddc Lastbereich (avg) 0,975-1V

Spannungen(Volt-Offset) für reg.file in mV:
P0=800-P1=900-P2=950-P3=965-P4=980-P5=995-P6=1010-P7=1025

ODT GPU-P7 1590-1640MHz Memory P3 800-980MHz PT 50
Belasteter Verbrauch ~200-220W GPU-only(Spitze)

________________________________________________________________

RX64LC Bios 1 975_900 HBM max 1100MHz SOC 1107Mhz GPU-Z max Takt=1515-1550MHz
Vddc Lastbereich (avg) 0,925-0,9583V

Spannungen(Volt-Offset) für reg.file in mV:
P0=800-P1=850-P2=900-P3=915-P4=930-P5=945-P6=960-P7=975

ODT GPU-P6 1600MHz GPU-P7 1620-1650MHz Memory P3 945-1100MHz PT 50
Belasteter Verbrauch ~170-190W GPU-only(Spitze)


RX64LC Bios 1 1025_950 HBM max 1100MHz SOC 1107MHz GPU-Z max Takt=1570-1595MHz
Vddc Lastbereich (avg) 0,975-1V

Spannungen(Volt-Offset) für reg.file in mV:
P0=800-P1=900-P2=950-P3=965-P4=980-P5=995-P6=1010-P7=1025

Für HBM max 1190MHz SOC 1199MHz, Spannungen(Volt-Offset) für reg.file in mV:
P0=800-P1=925-P2=975-P3=985-P4=995-P5=1005-P6=1015-P7=1025


ODT GPU-P6 1620MHz GPU-P7 1640-1665MHz Memory P3 945-1150MHz PT 50
Belasteter Verbrauch ~200-225W GPU-only(Spitze)

________________________________________________________________

RX64Air Bios 1 975_900 HBM max 1100MHz SOC 1107Mhz GPU-Z max Takt=1500-1535MHz
Vddc Lastbereich (avg) 0,925-0,9583V

Spannungen(Volt-Offset) für reg.file in mV:
P0=800-P1=825-P2=850-P3=875-P4=900-P5=925-P6=950-P7=975

ODT GPU-P7 1600-1630MHz Memory P3 945-1100MHz PT 50
Belasteter Verbrauch ~170-190W GPU-only(Spitze)


RX64Air Bios 1 1025_950 HBM max 1190 SOC 1199MHz GPU-Z max Takt=1550-1580MHz
Vddc Lastbereich (avg) 0,975-1V

Spannungen(Volt-Offset) für reg.file in mV:
P0=800-P1=875-P2=900-P3=925-P4=950-P5=975-P6=1000-P7=1025

ODT GPU-P7 1600-1640MHz Memory P3 945-1150MHz PT 50
Belasteter Verbrauch ~200-225W GPU-only(Spitze)

________________________________________________________________

RX64RedDevil Bios OC 925_850 HBM max 1100MHz SOC 1107Mhz GPU-Z max Takt=1500-1535MHz
Vddc Lastbereich (avg) 0,925-0,9583V

Spannungen(Volt-Offset) für reg.file in mV:
P0=800-P1=830-P2=835-P3=840-P4=845-P5=850-P6=900-P7=925

ODT GPU-P6 1501-1531 GPU-P7 1590-1630MHz Memory P3 945-1100MHz PT 50
Belasteter Verbrauch ~180-200W GPU-only(Spitze)


RX64RedDevil Bios OC 975_900 HBM max 1100MHz SOC 1107MHz GPU-Z max Takt=1550-1580MHz
Vddc Lastbereich (avg) 0,975-1V

Spannungen(Volt-Offset) für reg.file in mV:
P0=800-P1=835-P2=850-P3=865-P4=885-P5=900-P6=925-P7=975

ODT GPU-P6 1506-1536 GPU-P7 1600-1640MHz Memory P3 945-1100MHz PT 50
Belasteter Verbrauch ~210-235W GPU-only(Spitze)


P6 Takt= ca. 50% +/- zu P7 angepasst (Beispiel= P7 +20Mhz gegenüber Org takt P6 +10Mhz gegenüber Org takt der RD)

Vielen Dank an User "DEVIL" für die Ausarbeitung und Stabilitätstests der Range für Custom-Vega(Verknüpfung Chip-P5).

________________________________________________________________

Die Spannungswerte für die neue Tabelle können allgemein angewendet werden, auch für Biosmod.

Erklärung für die Min- und Max- Werte:
In diesen Bereichen der effektiv ausgelesenen maximalen Taktraten(GPU-Z) ist ein stabiler Betrieb mit der jeweiligen Vddc-Regelung möglich.
Diese sind zusätzlich noch Temperaturabhängig. Im Vorfeld wurden Erfahrungen für Bereiche zwischen ~40-75°C mit einbezogen.
Es können daher bei eingestellten ODT GPU-P7 etwas geringere effektive Taktraten entstehen, diese dann nur im OC-Umfang versuchen nachzuregeln.
Um seinen stabilen effektiven Takt für jedes reg.file zu finden(eigene Temperatur, Lautstärke Lüfter), zu Beginn erst über GPU-P7 diesen schrittweise(5-10MHz) ausloten.
Erst danach den HBM-Takt schrittweise(10MHz) nach oben nehmen, dadurch wird sich nach und nach der effektive Takt reduzieren(stärke Belastung,Temperatur).
Den ausgeloteten effektiven Takt nach erhöhten HBM-Takt nicht nachregeln um wieder auf den selben Takt wie zuvor mit niedrigen HBM-Takt zu kommen.
Unter Umständen wird das sonst ein unendliches Spiel bis für die eigene Karte der stabile Betrieb gefunden wird.

Es wird sich auszahlen schritt für schritt an die Einstellungen zu gehen.
Mit den niedrigsten angegebenen Werten beginnen.
Danach zuerst GPU-Takt(bis max) dann HBM-Takt, je in 5-10MHz Schritten, nach oben nehmen.

SOC 1199MHz mit HBM-Takt >=1110MHz werden erst mit HBM-Temperaturen <= ~50°C möglich.(h2o)

Für Air die Lüftersteuerung so wählen damit Temperaturen über 75°C Chip vermieden werden.
Bei Bedarf oder Unsicherheit kann im Thread gerne weiter geholfen werden.

Zieltemperatur 50-55 hat sich bisher bewährt. Drehzahl max 2000-3000

Im Grundsatz kann man sagen, je kühler desto bessere Ergebnisse.

Die Einstellungen wurden auf Stabilität im Bench + InGame geteset.
FPS-Limit an/aus(Treiber, InGame)
Tesslation AMD optimiert/6x(Treiber)
AF 16x/8x Gamesettings
Verschiedene InGame Grafikeinstellungen (HBAO, HBAO+, HDAO, SSAO, 3D usw.)

Firestrike, Timespy, Overwatch, SWBF1(DX11), SWBF2, BF1(DX11), DOOM(Vulkan), Starcraft II, DragonAge Inq., Destiny 2, TombRaider(2013), RotTR(2016,DX12), BF4

HBCC vorzugsweise deaktivieren. Bei aktuellen Games nach Tests/Reviews schauen und 12GB bzw. 16GB verwenden.
Ältere Spiele wie z.b. Starcraft II, BF4, TombRaider(2013) produzieren teilweise Abstürze mit HBCC.



Erstellen + Nutzung des reg.file:

1. Wattman auf "Default" zurücksetzen

Spoiler

Anhang anzeigen 431826

2. GPU-Z mit Administrator über Rechtsklick öffnen

Spoiler

Anhang anzeigen 431827

3. Auf das markierte Symbol klicken um die Bios.rom mit gewünschten Namen zu speichern

Spoiler

Anhang anzeigen 431828

4. ODT mit Administrator über Recktsklick öffnen

Spoiler

Anhang anzeigen 431829

5. Rechtsklick auf die Titelleiste in ODT und "PPTable editor" anklicken

Spoiler

Anhang anzeigen 431830

6. Create new using bios file auf "Open bios file" klicken und die zuvor gespeicherte "Bios.rom" auswählen

Spoiler

Anhang anzeigen 431831

7. In der angezeigten Tabelle die Spannungswerte eingeben(rot), (blau) wird durch die Verknüpfung automatisch übernommen.
Taktraten für GPU + HBM nicht verändern für das reg.file. Anpassungen über ODT erfolgen später.
Nach korrekter Eingabe "Save to .reg file" und das reg.file mit gewünschten Namen in gewünschten Ordner speichern.

Spoiler

Anhang anzeigen 431832

8. Doppelklick auf das erstellte und gespeicherte "reg.file" und die Aufforderungen bestätigen, danach Windows neustarten.

Spoiler

Anhang anzeigen 431833

9. ODT durch Doppelklick öffnen,(grün) einmal "Reset all" und danach "Apply" anklicken um die neuen Werte zu übernehmen.
Es kann passieren das trotzdem noch die original Wattman Vddc-Regelung greift, daher Power Target 1x auf den Wert -1(rot) stellen und mit "Apply" übernehmen.
Danach kann Power Target für die Profile frei gewählt werden und die neue Vddc-Regelung greift.
(blau) vorrangig P7 aber auch P6 für den gewünschten/erforderlichen effektiven Takt nachträglich einstellen und mit "Apply" übernehmen.
Diese Werte können dann als Profile gespeichert werden(Save) und jederzeit entsprechend abgerufen werden (Load)

Spoiler

Anhang anzeigen 431834

10. Reg.file wieder rückgängig machen:
Dazu wie in Punkt 4 + 5 vorgehen, bei bestehenden reg.file wird nun direkt die Tabelle angezeigt(hier kann auch direkt ein neues reg.file erstellt werden).
Zum löschen in der oberen Zeile 1x auf "Delete" klicken und die Aufforderungen bestätigen.
Der Treiber wird dadurch schon einmal neugestartet, zusätzlich aber einen Windows Neustart durchführen.
Jetzt ist wieder alles auf default gesetzt.
Wechseln zwischen reg.files benötigt diesen Schritt nicht, dort einfach ab Schritt 7 beginnen.

Spoiler

Anhang anzeigen 431835

Nach Treiber-Update oder -Neuinstallation muss wieder Punkt 8 durchgeführt werden.
Nach Neustart einmal in ODT PT -1 übernehmen(apply), anschließend sein ODT-Profile für das entsprechende V-Offset laden und übernehmen(apply).


Angegebenen Max P7 effektiv Takt auslesen und Einstellen.
PC nach Kaltstart/Energiesparen noch einmal Neustart durchführen.
Es können ansonsten zwischen 5-20MHz GPU-Takt fehlen.

Spoiler

Anhang anzeigen 431836

Für weiteres vorgehen oder andere Settings in Bezug auf meine Staffelung.
[Sammelthread] AMD RX VEGA Sammelthread + FAQ - Seite 229

Stock-Value Referenz_Vega inklusive Verknüpfungen/Abhängigkeiten:

Spoiler

Anhang anzeigen 431837

Danke an alle Threadteilnehmer für die bisherigen und künftigen Erfahrungen/Ideen.
Dank an Ragman + Devil für die Unterstützung.


ODT-Download

OverdriveNTool - tool for AMD GPUs | guru3D Forums

- - - Updated - - -



[Tzunamik]

Wenn ich den Ram auf 1050 oder 1100 stelle, hab ich grundsätzlich weniger Punkte, wie mit 1000 glatt.
Bedeutet dann wohl, mein HBM macht nicht mehr? Oder gibt es hier Tipps und tricks?
GPU läuft immer mit 1630 im Limit unter Wakü, hab neu gepastet mit Krynonaut und komme jetzt nie über 45C° mit einem Mora 3 und dem Ryzen im Kreislauf



[slot108]

und da haben wir doch die VRAM-Fehlerkorrektur



[actionfinger]

Samstag erlischt mein 14 tägiges Rückgaberecht. Da die Karte bislang nicht im Mindstar war, und ich nicht bereit bin 100€ mehr zu zahlen, werde ich sie wohl behalten müssen. Um auf den Morpheus umzurüsten, werde ich ja ohnehin die Karte nackig vor mir haben.. ich habe gelesen man kann die Spulen verkleben. Ich das zu empfehlen? Und wie komme ich an die ran?



[Tzunamik]

@ slot ich denke auch, anders kann ich es mir nicht erklären.



[Holzmann]

Dachte ECC bisher nur bei Vega FE und für RX nocht nicht im Treiber freigeschaltet



[Tzunamik]

Also mit dem 9.3er und 1050 auf dem HBM sinkt die Performance, mit 1000 HBM ist Sie aber merklich höher wie mit 945 ohne am Core was zu drehen, es liegen immer 1630 am Core an, ohne Schwankung unter Wasser.



[Chakka89]

Also mit dem 9.3er und 1050 auf dem HBM sinkt die Performance, mit 1000 HBM ist Sie aber merklich höher wie mit 945 ohne am Core was zu drehen, es liegen immer 1630 am Core an, ohne Schwankung unter Wasser.

Das hatte ich auch, nach dem Umbau auf Wakü AiO. Bei mir lag es daran das ich mit GPU-Z einen "Hot Spot" Temperatur auslesen konnte von mehr wie 104 Grad und das obwohl die GPU eine Temperatur von 35 - 40 Grad hatte. Lösung des Problems war dann das ich den Kühler sehr viel fester angezogen habe also wirklich sehr gut fest! Danach hatte ich Temperatur Hot Spot von max 65 Grad und naja dann ging das auch mit 1100 MHz beim HBM sehr gut und besser. Leider mag meine GPU seit dem sie auf Wasser ist oder wegen eines anderen BIOS keine MHz erhöhungen. Unter Luft konnte ich sie locker bei 1700 MHz betreiben, aktuell komme ich nicht über 1680 MHz, keine Chance. Warum das so ist, weiß ich nicht. Vielleicht liegt es am BIOS oder am Treiber, keine Ahnung. Es hat zumindest mal besser geklappt mit der MHz. Aktuell bin ich aber zufrieden. Sie ist etwas übertaktet und kommt in Fire Strike knapp an die 25k das reicht ja erst mal.

MfG



[Tzunamik]

@ Chakka, HotSpot liegt bei 62C° bei mir, nie drüber.
Karte rennt bisher immer das was ich an GPU einstelle, HBM beeinflusst die Performance ab 1000 aufwärts scheinbar negativ.

Aktuell auch ohne Stress die 1750 der Liquid wenn ich das PT auf +50% stelle.



[Chakka89]

@ Chakka, HotSpot liegt bei 62C° bei mir, nie drüber.
Karte rennt bisher immer das was ich an GPU einstelle, HBM beeinflusst die Performance ab 1000 aufwärts scheinbar negativ.

Aktuell auch ohne Stress die 1750 der Liquid wenn ich das PT auf +50% stelle.

Machst du das mit dem normalen BIOS? Ich konnte unter Luft auch auf 1700 MHz + aber jetzt komischerweise macht sie nichts mehr mit, dafür habe ich bei 1100 MHz wirklich gute Werte und das bringt bei mir auch noch ein wenig mehr wie 1000 MHz HBM. Hast du das standart BIOS drauf? Vielleicht sollte ich es noch mal mit dem BIOS der Wakü Version Testen, ist aber unter Luft auch auf Stock Settings immer abgeschmiert, der Treiber, ka. warum.

MfG



[iLLuminatusANG]

LC Bios crashen alle bei mir, selbst mit Standardwerten. Seltsam finde ich, dass beim LC diese Spannung auf 950mV gesetzt wird, und bei der Air 1050mV.

Würde ich die Spannung aug 1.2V für die GPU bekommen, wäre bestimmt mehr machbar.



[Chakka89]

LC Bios crashen alle bei mir, selbst mit Standardwerten. Seltsam finde ich, dass beim LC diese Spannung auf 950mV gesetzt wird, und bei der Air 1050mV.

Würde ich die Spannung aug 1.2V für die GPU bekommen, wäre bestimmt mehr machbar.

Hast du das BIOS welches von Werk aus drauf war am laufen oder hast du ein anderes geflasht?

Gruß



[iLLuminatusANG]

Jetzt läuft wieder das "Werks" Bios



[Tzunamik]

BIOS ist das normale RX64 BIOS, LC hab ich nicht drauf.

Karte rennt aktuell mit 1700/1000 unter Wasser und ist an sich ganz solide.
Schneller wie meine 2,1Ghz 1080 davor
Zumindest in meinen Spielen und den getesten Benchmarks.

Eben mal FS laufen lassen.

AMD Radeon RX Vega 64 video card benchmark result - AMD Ryzen 7 1700,ASUSTeK COMPUTER INC. CROSSHAIR VI HERO



[Marc53844]

@tzunamik

Geht hbm nicht auf 1100? Oder hat er sich dann negativ verhalten?
Muss ich morgen mal testen ob die karte mir 1000 besser geht als mir 1100.



[hollomen]

Wenn ich den Ram auf 1050 oder 1100 stelle, hab ich grundsätzlich weniger Punkte, wie mit 1000 glatt.
Bedeutet dann wohl, mein HBM macht nicht mehr? Oder gibt es hier Tipps und tricks?
GPU läuft immer mit 1630 im Limit unter Wakü, hab neu gepastet mit Krynonaut und komme jetzt nie über 45C° mit einem Mora 3 und dem Ryzen im Kreislauf

Vielleicht werden auch die Timings des HBM bei höherem Tackt gelockert.



[iLLuminatusANG]

BIOS ist das normale RX64 BIOS, LC hab ich nicht drauf.

Karte rennt aktuell mit 1700/1000 unter Wasser und ist an sich ganz solide.
Schneller wie meine 2,1Ghz 1080 davor
Zumindest in meinen Spielen und den getesten Benchmarks.

Eben mal FS laufen lassen.

AMD Radeon RX Vega 64 video card benchmark result - AMD Ryzen 7 1700,ASUSTeK COMPUTER INC. CROSSHAIR VI HERO

Was hast du denn für den Takt im Wattman eingestellt ? 1702 ergeben bei mir 1680. alles Darüber läuft nicht.

Jetzt lässt sich 3dmark wieder installieren, aber diese komische Systeminfo nicht der sucht irgend ein .msi das es nicht gibt.



[Roadi]

nach Umbau auf WK bin ich mit meiner Vega 64 mit Stock Bios (Bios 1) sehr zufriden. Unglaublich wie Kühl die nach nach einer viertel Stunde Furmark (oder nach 2h PUBG) bleibt



Edit: Obwohl ich Zweifel an den auslesenen Temperaturen habe. Hier im Idle laut GPU-Z:

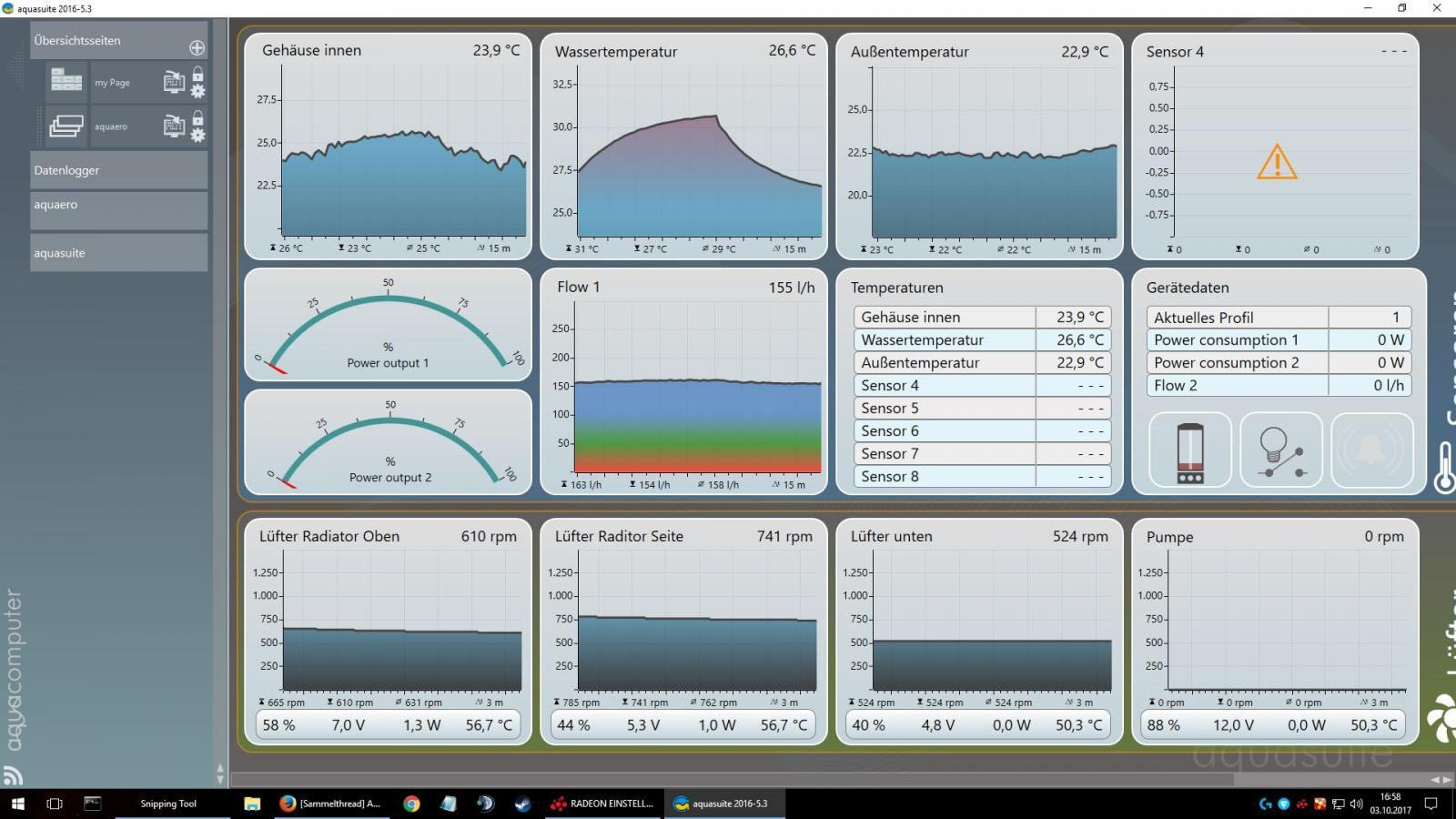

und das Wasser hat rund 27°C.


Den Tempsensor der Wasserkühung habe ich mit einem Voltcraft 300k Thermometer geeicht. Da stimmt doch was nicht, oder ?



[Marc53844]

Meine Karte bleibt auch erschreckend kühl.
Irgendwie passt das doch mit dem Vebrauch nicht zusammen...
Ich muss mir mal ein Messgerät für die Steckdose besorgen.
Mein Altes vom Aldi zeigt Schrott an.
Also das hat es vorher schon getan, nicht erst bei meiner Vega.



[free-server]

Im Idle sind die Werte völlig normal und liegen so +- 3Grad um die Raum-wassertemperatur. Wirklich genau sind die Werte eh nicht.
Allerdings braucht die Karte im Idle recht wenig Strom und die Abwärme würde schon alleine der Wakpblock schlucken.



[hollomen]

Sieht doch gut aus. Ich bin immer noch nicht zum Einbau gekommen, aber die 1600/1050 +- real, 24/7 peile ich auch an. Hast du die Temps der Karte mit LK vorher mal geprüft? Wichtig ist ja eigentlich nur das Delta zu vorher.
Zumindest fallen damit Eigenheiten des Sensors oder der Interpretation der Werte seitens AMD/Bios nicht mehr ins Gewicht.



[Marc53844]

So, ich habe nun mal ein paar Tests mit Superposition gemacht.

HBM 950 Mhz


HBM 1000Mhz


HBM 1050Mhz


HBM 1080Mhz mit PT +50


HBM 1080Mhz mit PT +30



[ThoraXx]

Hab mal mit dem Powertarget gespielt und es auf 50 % gesetzt. Zu meiner Überraschung lief es mit meinem Netzteil (550W) im Firestrike und Timespy



[Holzmann]

Hab mal mit dem Powertarget gespielt und es auf 50 % gesetzt. Zu meiner Überraschung lief es mit meinem Netzteil (550W) im Firestrike und Timespy

Hard am Limit aber ok



[salzCracker]

Hey,
meine Vega hab ich jetzt seit dem Problem, dass sie trotz stabilen Betrieb @ UV OC gut lief im 2D Betrieb einfach sich aufgehangen hat, im Balanced mode betrieben.

Jetzt hab ich gerade genau das Gleiche gehabt trotz Balance mode? Ist meine Karte kaputt? Es hieß auch beim Neustart, dass das Wattman Profil sich wiederhergestellt hat. Also scheint der Restart von der Graka zu kommen.

Eigentlich wollte ich die Karte auf Wasser umbauen. Wenn sowas schon passiert bin ich mir da aber höchst unsicher.



[Holzmann]

Würde dann das UV für die Idle States mal raus nehmen ....



[Marc53844]

So, das ist vorerst das Maximum was ich entlocken konnte.



Das ist dann in Wattman mit 1732/1100 bei 1150mV und PT+50

Aber ich denke das diese Einstellung wahrscheinlich schon nicht mehr überall stabil ist. Die Erfahrung hat gezeigt das bei mir der HBM bis 1080 fehlerfrei läuft.

Es handelt sich noch um das originale BIOS. Mit einem LC wäre vielleicht noch ein bisschen was drin, was aber natürlich nichts daran ändert das der Sweetspot lange überschritten ist.

Übrigens hat sich bei 1750mhz der Treiber auch mal verabschiedet und die Ergebnisse nach einem Neustart waren nicht mehr zu 100% rekonstruierbar trotz gleicher Taktzahlen.

Aber ehrlich, ob 100 Mhz mehr oder weniger ... das entscheidet doch nicht mehr zwischen flüssigem Spielen und nicht flüssigem Spielen.

Von daher werde ich demnächst mal meine "Mitte" suchen.

Kann mir mal einer erklären wie da einige mit 1750@©1100 auf 52xx und mehr Punkte kommen?
Lag das an einem alten Treiber?
Gruß Marc

Total komisch.
Mit den selben Werten komme ich nicht mehr an dieses Ergebnis.
Nun habe ich mit den selben Werten "nur" noch 4458 ...
Sehr merkwürdig.
Zumal mein Prozessor immer mit 3500mhz angegeben wird. Dabei läuft er auf 4400mhz ...

Naja, Wurst



[salzCracker]

Würde dann das UV für die Idle States mal raus nehmen ....

Im Balanced Mode kann man doch nichts einstellen?



[free-server]

ne da kannste nix verstellen, bzw nur übers Bios. Hast du eine 56@64 ?



[Roadi]

Sieht doch gut aus. Ich bin immer noch nicht zum Einbau gekommen, aber die 1600/1050 +- real, 24/7 peile ich auch an. Hast du die Temps der Karte mit LK vorher mal geprüft? Wichtig ist ja eigentlich nur das Delta zu vorher.
Zumindest fallen damit Eigenheiten des Sensors oder der Interpretation der Werte seitens AMD/Bios nicht mehr ins Gewicht.

Die Temperaturen unter LK waren brutal. Mit den selben Settings und Lüfter auf max. 2900rpm eingestellt, gingen die temps hoch auf 85°C und dann ging der max. Takt runter. Von dem her unglaublich was so eine WK ausmacht. Radiatorfläche ist bei mir auch nicht gerade wenig. 480mm*45mm und 240mm*86mm. Beide mit push/pull Lüfter = 12 * 120mm Lüfter.



[Marc53844]

Der Verbrauchswert beo GPU-Z beschreibt nur den Verbrauch der GPU? Ohne HBM etc?
Stimmt das so?
Was kann man da sonst noch dazu rechnen?

Gruß Marc
