[Projekt] Asiimov vs Coolermaster H500M

[Mufflon]

Hallo liebe Community,

hier soll ein neues Projekt entstehen.

Es trägt den Namen Asiimovd. Es ist ein Tribut an den schönesten SKin in Counter Strike GO. Das Farbschema wird Schwar-Orange-Weis.



Als Grundlage gilt das Coolermaster H500m. Ich habe ein Review erstellt, welches hier zu finden ist.
KLICK

Folgende Hardware wird verbaut:

	Hardware
Gehäuse	Coolermaster H500M	4x 200mm ARGB Fan
Netzteil	Coolermaster V750
Prozessor	AMD Threadripper 1920	EK-Supremacy sTr4
Mainboard	Gigabyte X399 Aorus Gaming 7	Liquid Extasy Sonderanfertigung
Grafikkarte	2x NVidia GTX 980	2x EK-FC980 GTX - Nickel CSQ / EK Bridge CSQ
Arbeitsspeicher	HyperX Predator 64 GB 3600 Mhz	2x EK-RAM Monarch X4
Festplatte	2x Samsung PM961 RAID 0	Barrow Waterblock
Ausgleichsbehälter	2x Helix Suspension
Überwachung	Aquaero XT
Radiatoren	2x Phoyba Xtreme 200	1x Alphacool NexXxoS ST30 Full Copper 280mm
Fittinge	Barrow white
Pumpen	2x Laing DDC	Bykski TOP

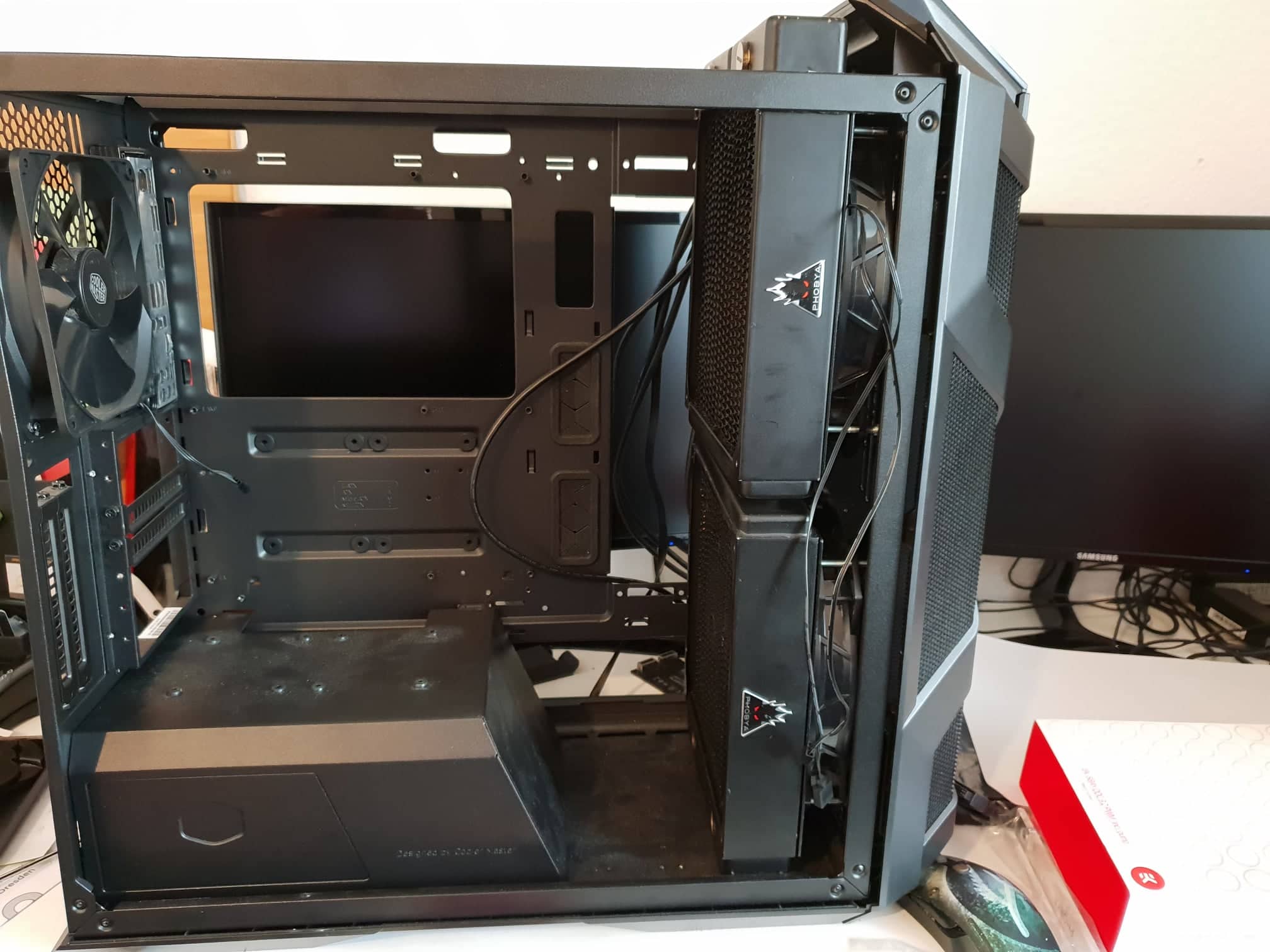

Ein paar Bilder für den Anfang sind auch dabei:



[Drizztly]

Bin gespannt! Schwarz-Orange-Weiß gefällt mir persönlich sehr gut, sofern man es in einem gesunden Verhältnis nutzt. Die Sleeves sehen auf jeden Fall super aus!



[Mufflon]

Kleines Update
mich ärgert es, dass die Folie nicht hält. Der Kleber ist für die Dicke viel zu schwach. Weiterhin passen leider keine zwei 200er in die Front. Das finde ich echt schade. Dort wäre so viel Potential, wenn man in die Front 2x200mm unterbringen kann. Stattdessen wird es nur ein 360er, wo aufgrund der Lüfter kein Luftdruck aufgebaut werden kann.

Gesendet von meinem SM-G960F mit Tapatalk



[wartech24]

Ich würde mal die Teile richtig entfetten bevor die Folie drauf soll.
Kann auch ein Grund sein wieso das nicht hält



[Mufflon]

Es ärgert mich, dass ich nicht eher ein Update gepostet habe. Leider kam wieder ein beruflicher Umzug dazwischen. Mein Ziel ist es nun, dass wöchentlich ein neues Update erscheint. Inzwischen habe ich auch weitere Teile für mein Setup gewonnen.

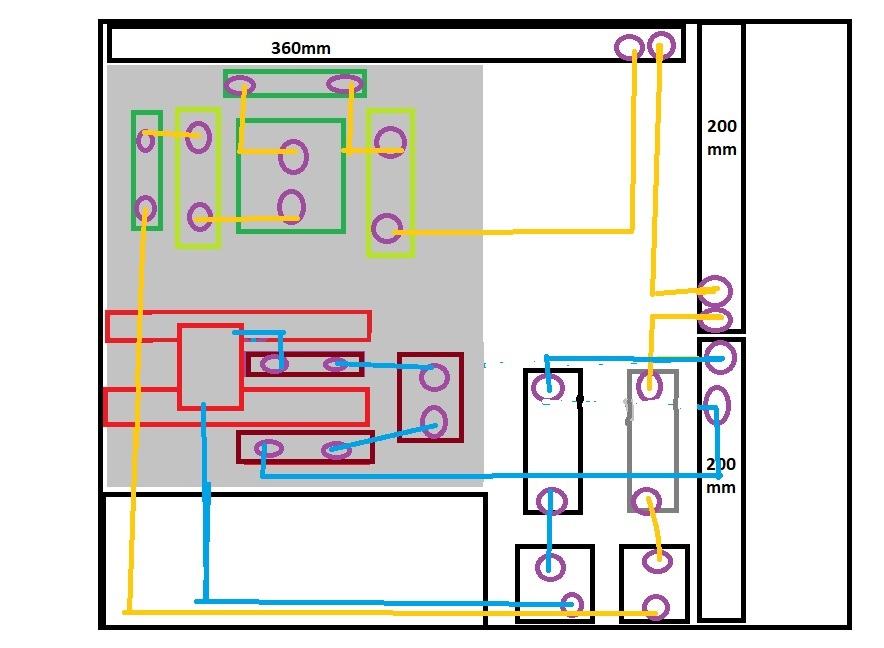

Es werden nun 2x M2 SSD mit Wasser gekühlt. Dafür werden zwei Kreisläufe genutzt.

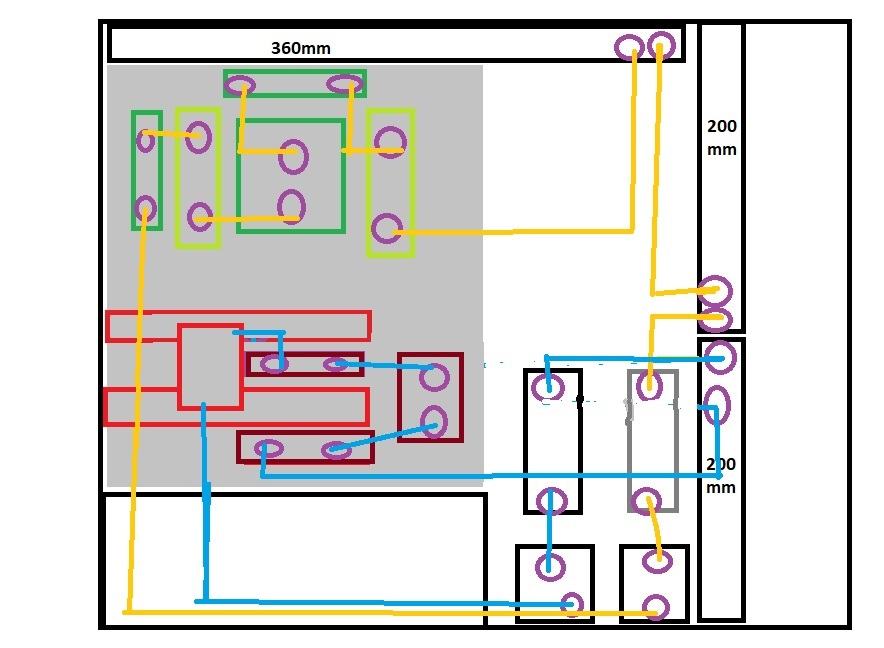

Die Flusszeichnung ist derzeitig in der Erstellung. Anregungen und Verbesserungen sind natürlich erwünscht.

Ihr könnt gerne jetzt eure Vorschläge unterbreiten, welche Bauteile in welchen Kreislauf verbunden werden sollten.

Kühlsetup:
2x DDC
2x 200mm
1x 360mm
1x 120mm

per H20 zu kühlen:

CPU
2x GPU
Mosfet
Spawa
Chipsatz
2x Ram
2x SSD M3
Aquaero



[JanV]

Hui, da bin ich mal gespannt. Hast dir bei der Kühlung auf jeden Fall gut was vorgenommen.



[Thomas260187]

Ist es nicht sinnvoll die loops zu tauschen? CPU ssd und RAM hat doch weniger Abwärme als die gpu oder?

Gesendet von meinem MHA-L29 mit Tapatalk



[Mufflon]

Naja die SPAWAs und Mosfets werden ja ebenfalls gekühlt. Ich bin mir aber auch noch unschlüssig. Ich werde wohl mal die Verlustleistung berechnen.

Endlich sind die AGBs eingetroffen.

Jetzt fehlen nur noch die:
Pumpendeckel und Headsinks für die DDCs
Shrouds für die 200mm Lüfter

Dann kann es endlich los gehen.



[Thomas260187]

So heiß werden die spawas doch auch nicht oder?

Mein Neandertaler fx 8350 im oc auf 4,8 GHz und dem crosshair v Formular z schafft es jedenfalls nicht das Wasser wärmer zu bekommen als meine gpu

Gesendet von meinem MHA-L29 mit Tapatalk



[JanV]

Wenn die CPU mal 300W verbraucht bist du schon gut dabei. Eine GPU von den 980ern hat auch ca. 300W oder irre ich mich da? Dann hast du 2 GPUs, macht 600W für einen Kreislauf.
Spawas und Chipsatz machen maximal 50W aus.
Ich würde das definitiv als einen Kreislauf umsetzen, es sei denn, es muss unbedingt von der Optik her mit 2 Farben gearbeitet werden.



[Mufflon]

Dankeschön für eure Nachrichten. Alternativ könnte ich die 2x200er für die GPU nutzen und den 280er für die CPU. Ich habe aber die Befürchtung das dieser für den TR nicht ausreicht.

Gesendet von meinem SM-G960F mit Tapatalk



[Mufflon]

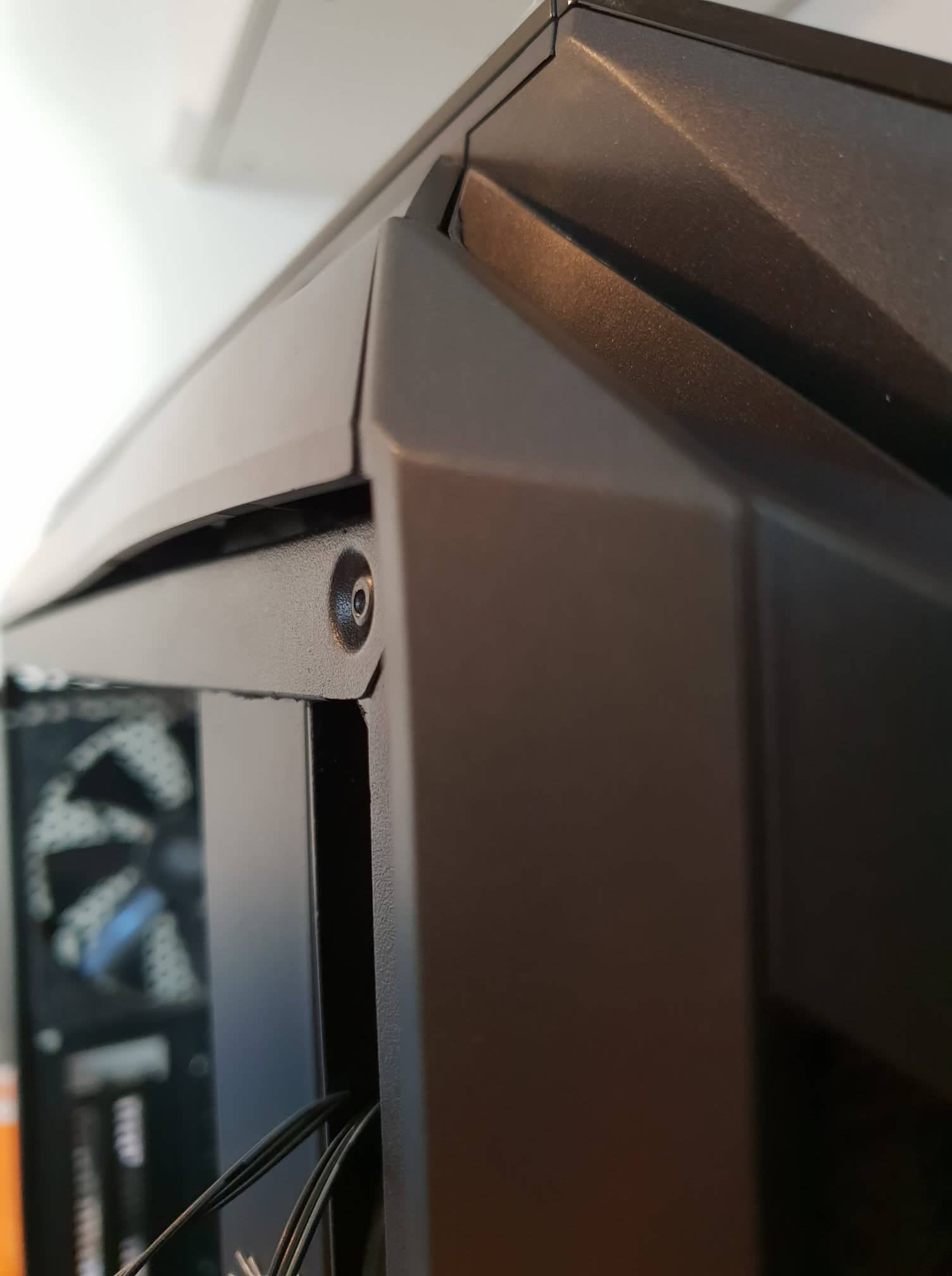

So ich muss sagen, dass es unmöglich ist 2x200mm Radiatoren in das Gehäuse zu verbauen. Selbst mit massiven Dremeleinsatz ist das Ergebnis nicht befriedigend. Aufgrund der Verengung des Deckels lässt sich dieser nicht mehr korrekt schließen. Ich habe auf der Innenseite bereits das maximal mögliche Material abgetragen, trotz dessen wölbt es sich leicht nach außen, was sehr bescheiden aussieht.

Ich habe nun einen 400mm Radiator bestellt, welcher ein paar cm kürzer ist und hoffe, dass es damit möglich ist.



[Mufflon]

Erster Testlauf mit der zweiten DDC mit PWM Mod. LÄUFT

Gesendet von meinem SM-G960F mit Tapatalk



[Mufflon]

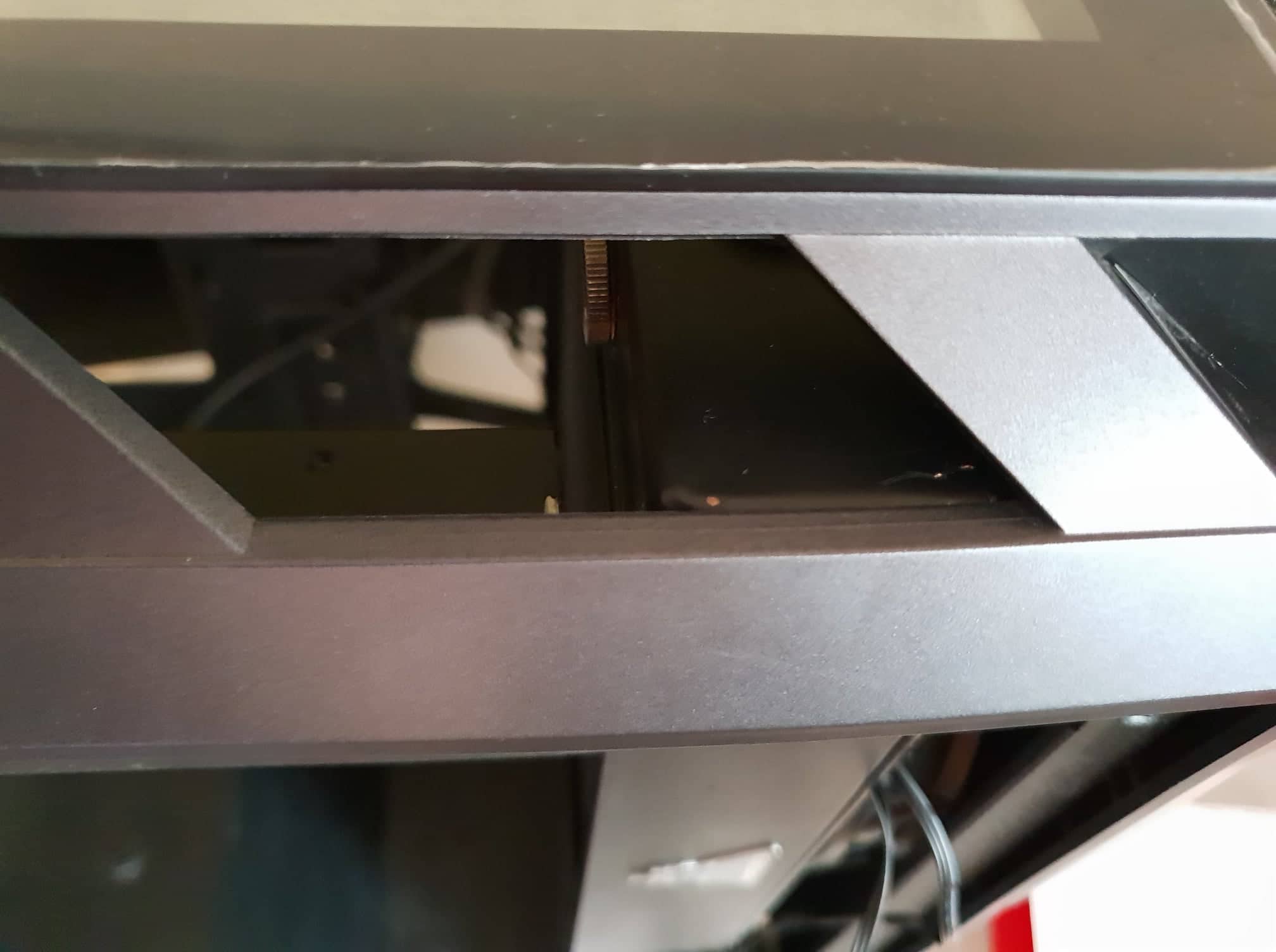

Radiator sitzt. Der 400mm passt. Dafür müssen kleine Dremelarbeiten am Gehäuse und dem Fenster vorgenommen sowie neue Bohrlöcher in die Front gebohrt werden. Leider war somit die Entfernung des oberen Stegs und die Vergrößerung des Fensters unnötig.

Der HDD Käfig kann nicht mehr verbaut werden; die Deckblende vermutlich nur mit Aufwand. Ich überlege ob ich das mache, um die Pumpen darunter verstecken zu können.

Gesendet von meinem SM-G960F mit Tapatalk



[Mufflon]

Neue Teile sind angekommen:
20 Fittinge
2x Ssd Wasserkühler (ich hoffe ich kann beide verbauen)
4x 140mm ARGB Lüfter.

Der Shrout wurde schon mal Probe gehalten.

Gesendet von meinem SM-G960F mit Tapatalk



[Mufflon]

Mainboard ist erstmal bestückt. Leider kämpfe ich noch mit dem Hyperx Predator Headspreader. Wenn nicht müssen die RAM Kühler erstmal im Schrank bleiben.

Gesendet von meinem SM-G960F mit Tapatalk



[JanV]

Sehr viele Kühler



[Mufflon]

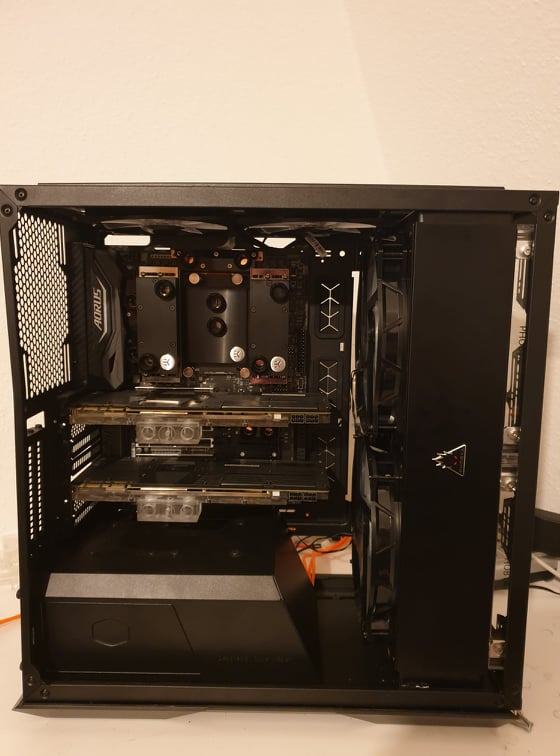

So erster Einbau. Der Platz wird doch langsam knapp



[Painkilleraxel]

Die SSD M.2 Kühler habe ich auch,bin auf die ergebnisse gespannt. Obwohl der einbau schwirig wird bei dir.



[Mufflon]

Ich gehe davon aus, dass ich hier nur den rechten Slot kühlen kann, da die anderen durch die GPU leicht verdeckt sind.

Gesendet von meinem SM-G960F mit Tapatalk



[Mufflon]

Mögen die Spiele beginnen.

Gesendet von meinem SM-G960F mit Tapatalk


Gesendet von meinem SM-G960F mit Tapatalk



[Mufflon]

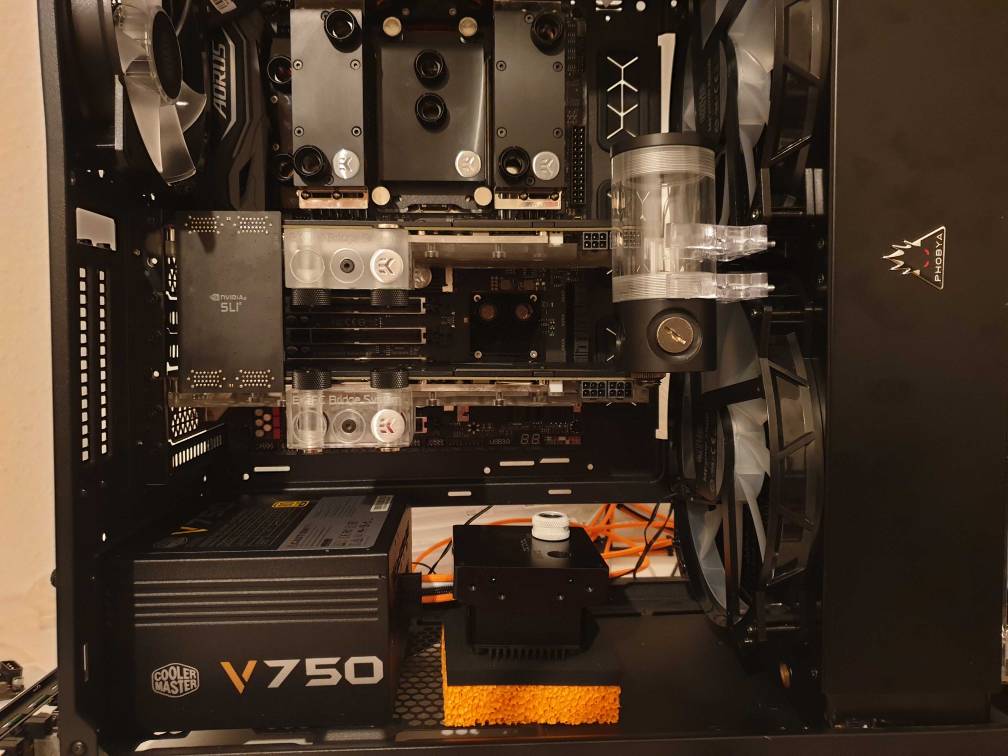

So die letzten Anschlüsse wurden gesetzt. Jetzt kommt der schwierige Teil.

Ich werde aber nochmal drüber schlafen. Ohne RAM sieht es übersichtlicher aus.

Was sagt ihr dazu?



[legendMOD]

Was sagt ihr dazu?

Auf jeden Fall konsequent, wenn du die Einbindung ordentlich realisiert bekommst wird das sicher ein Hingucker.



[Painkilleraxel]

Hallo,könntest du mal bitte miteilen was das genau für Kühler sind für Spawas und Chipsatz. Danke



[Mufflon]

Hallo,könntest du mal bitte miteilen was das genau für Kühler sind für Spawas und Chipsatz. Danke

Das sind Einzelanfertigungen. Wenn du mehr wissen magst, schreibe mir eine PM.

UPDATE :

So gut hat ein Shoggy noch nie farblich gepasst. Leider wird es irgendwann hinter einer Blende verschwinden.



[Mufflon]

Kleine Update :

Sorry, ich habe mir die Schulter verletzt und kann zurzeit nicht biegen. Leider funktioniert noch der Shopping Knopf und habe im Sale von Aquatuning zuschlagen.

Zurzeit 50% Rabatt im Angebotsbereich.

Einkauf: Ein 400er mit 8,5cm Dicke und zwei 280er xFlow. Mal schauen, ob ich die unter bekomme.



[Mufflon]

Update:

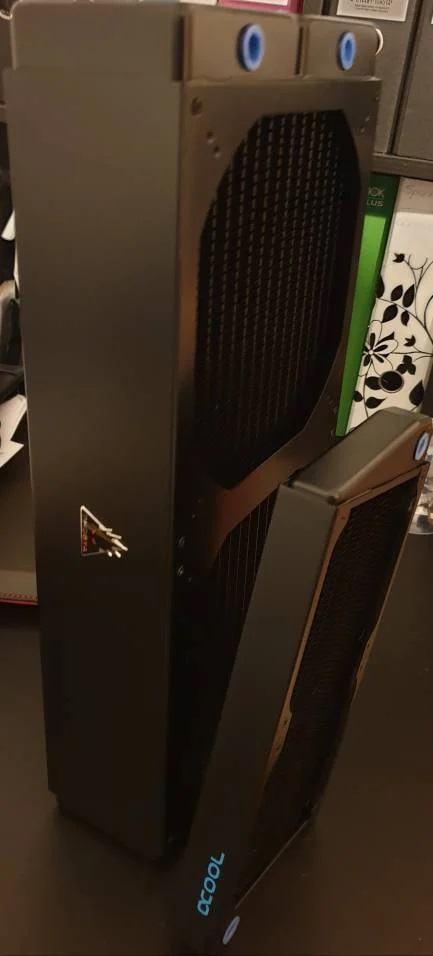

Der 400er wird normal gegen eine größere Variante getauscht. Hier ein paar Bilder:
Im Vergleich ein 240er X-Flow.



[Kazuja]

größere Variante ?
Schönes Ding und da dann die 200mm Noctua drauf oder was hast du geplant.
Sind sehr zu empfehlen die Lüfter NF-A20 PWM
Soll es auch bald in Schwarz geben.

Und gute Besserung natürlich

Grüße Kazuja.



[tsw|Syrus]

Sind sehr zu empfehlen die Lüfter NF-A20 PWM
Soll es auch bald in Schwarz geben.

Wurstpropeller in Schwarz, ich glaub es hackt



[Mufflon]

Wurstpropeller in Schwarz, ich glaub es hackt

Danke für die Genesungswünsche.

Es werden Coolermaster 200er ARGB verbaut. Die haben wenig Luftdruck, sehen aber schicker aus. Durch push pull sollen die auch genug leisten. Das Braun passt leider nicht rein

Durch den Kühler wird der Platz für die Pumpen und Radiatoren knapp.
