[Sammelthread] Asrock AB350 Gaming-ITX/ac | X370 Gaming-ITX/ac

  • Ersteller Gelöschtes Mitglied 189576
  • Erstellt am
Sammelthread Asrock AB350 Gaming-ITX/ac | X370 Gaming-ITX/ac​

​

die beiden Mini-ITX AM4 von Asrock​



Inhaltsverzeichnis:
  • Technische Daten
  • Preisvergleich
  • Fragen / Antworten
  • RAM Kompatibilität
  • Berichte & Reviews
  • aktuelle BIOS Versionen


Technische Daten

AB350 Gaming-ITX:
Code:
[table="width: 500"]
[tr]
	[td]Gaming Armor[/td]
	[td]Power
- Hi-Density Power Connector (8 pin)
Memory
- 15μ Gold Contact in DIMM Slots
VGA Card
- 15μ Gold Contact in VGA PCIe Slot (PCIE1)
Internet
- Intel® LAN
Cooling
- 2oz Copper PCB
Audio
- Creative Sound Blaster™ Cinema 3[/td]
[/tr]
[tr]
	[td]Unique Feature[/td]
	[td]ASRock Super Alloy
- Premium Power Choke
- Dual-N MOSFET
- Nichicon 12K Black Caps (100% Japan made high quality conductive polymer capacitors)
- Matte Black PCB
- High Density Glass Fabric PCB
- 2oz Copper PCB
Intel® 802.11ac WiFi
ASRock Steel Slots
ASRock Ultra M.2 (PCIe Gen3 x4 & SATA3)
ASRock Full Spike Protection (for all USB, Audio, LAN Ports)
ASRock Live Update & APP Shop[/td]
[/tr]
[tr]
	[td]CPU[/td]
	[td]- Supports AMD Socket AM4 A-Series APUs (Bristol Ridge) and Ryzen Series CPUs (Summit Ridge)
- Digi Power design
- 8 Power Phase design
- Supports 95W Water Cooling[/td]
[/tr]
[tr]
	[td]Chipset[/td]
	[td]- AMD Promontory B350[/td]
[/tr]
[tr]
	[td]Memory[/td]
	[td]- Dual Channel DDR4 Memory Technology
- 2 x DDR4 DIMM Slots
- AMD Ryzen series CPUs support DDR4 3466+(OC) / 3200(OC) / 2933(OC) / 2667 / 2400 / 2133 ECC & non-ECC, un-buffered memory*
- AMD 7th Gen A-Series APUs support DDR4 2400/2133 ECC & non-ECC, un-buffered memory*
- Max. capacity of system memory: 32GB**
- 15μ Gold Contact in DIMM Slots[/td]
[/tr]
[tr]
	[td]BIOS[/td]
	[td]- 128Mb AMI UEFI Legal BIOS with GUI support
- Supports "Plug and Play"
- ACPI 5.1 compliance wake up events
- Supports jumperfree
- SMBIOS 2.3 support
- CPU, DRAM, PCH 1.05V, PROM 2.5V, Voltage Multi-adjustment[/td]
[/tr]
[tr]
	[td]Graphics[/td]
	[td]- Integrated AMD Radeon™ R-Series Graphics in A-series APU*
- DirectX 12, Pixel Shader 5.0
- Max. shared memory 2GB
- Supports 2 x HDMI with max. resolution up to 4K x 2K (4096x2160) @ 24Hz / (3840x2160) @ 30Hz
- Supports Auto Lip Sync, Deep Color (12bpc), xvYCC and HBR (High Bit Rate Audio) with HDMI Ports (Compliant HDMI monitor is required)
- Supports HDCP with HDMI Ports
- Supports Full HD 1080p Blu-ray (BD) playback with HDMI Ports[/td]
[/tr]
[tr]
	[td]Audio[/td]
	[td]- 7.1 CH HD Audio with Content Protection (Realtek ALC1220 Audio Codec)
- Premium Blu-ray Audio support
- Supports Surge Protection
- Nichicon Fine Gold Series Audio Caps
- 120dB SNR DAC with Differential Amplifier
- Pure Power-In
- Direct Drive Technology
- PCB Isolate Shielding
- Impedance Sensing on Line Out port
- Individual PCB Layers for R/L Audio Channel
- Gold Audio Jacks
- Supports Creative Sound Blaster™ Cinema 3[/td]
[/tr]
[tr]
	[td]LAN[/td]
	[td]- Gigabit LAN 10/100/1000 Mb/s
- GigaLAN Intel® I211AT
- Supports Wake-On-LAN
- Supports Lightning/ESD Protection
- Supports Energy Efficient Ethernet 802.3az
- Supports PXE[/td]
[/tr]
[tr]
	[td]Wireless LAN[/td]
	[td]- Intel® 802.11ac WiFi Module (Free Bundle)
- Supports IEEE 802.11a/b/g/n/ac
- Supports Dual-Band (2.4/5 GHz)
- Supports high speed wireless connections up to 433Mbps
- Supports Bluetooth 4.2 / 3.0 + High speed class II[/td]
[/tr]
[tr]
	[td]Slots[/td]
	[td]AMD Ryzen series CPUs
- 1 x PCI Express 3.0 x16 Slot (PCIE1: x16 mode)*
AMD 7th A-Series APUs
- 1 x PCI Express 3.0 x16 Slot (PCIE1: x8 mode)*

- 1 x Vertical M.2 Socket (Key E) with the bundled WiFi-802.11ac module (on the rear I/O)
- 15μ Gold Contact in VGA PCIe Slot (PCIE1)

*Supports NVMe SSD as boot disks[/td]
[/tr]
[tr]
	[td]Storage[/td]
	[td]- 4 x SATA3 6.0 Gb/s Connectors, support RAID (RAID 0, RAID 1 and RAID 10), NCQ, AHCI and Hot Plug
- 1 x Ultra M.2 Socket, supports M Key type 2280 M.2 SATA3 6.0 Gb/s module and M.2 PCI Express module up to Gen3 x4 (32 Gb/s) (with Ryzen Series CPU) or Gen3 x2 (16 Gb/s) (with A-Series APU)*

*Supports NVMe SSD as boot disks[/td]
[/tr]
[tr]
	[td]Connector[/td]
	[td]- 1 x LPC Header
- 1 x AMD Fan LED Header
- 1 x CPU Fan Connector (4-pin)*
- 1 x Chassis Fan Connector (4-pin)
- 1 x Chassis Optional/Water Pump Fan Connector (4-pin) (Smart Fan Speed Control)*
- 1 x 24 pin ATX Power Connector
- 1 x 8 pin 12V Power Connector (Hi-Density Power Connector)
- 1 x Front Panel Audio Connector
- 1 x AMD LED Fan USB Header
- 1 x USB 2.0 Header (Supports 2 USB 2.0 ports) (Supports ESD Protection)
- 1 x USB 3.0 Header (Supports 2 USB 3.0 ports) (Supports ESD Protection)

*The CPU Fan Connector supports the CPU fan of maximum 1A (12W) fan power.

**The Chassis Optional/Water Pump Fan supports the water cooler fan of maximum 1.5A (18W) fan power.
CHA_FAN1/W_PUMP can auto detect if 3-pin or 4-pin fan is in use.[/td]
[/tr]
[tr]
	[td]Rear Panel I/O[/td]
	[td]- 2 x Antenna Ports
- 1 x PS/2 Mouse/Keyboard Port
- 2 x HDMI Ports
- 1 x Optical SPDIF Out Port
- 2 x USB 2.0 Ports (Supports ESD Protection)*
- 1 x USB 3.0 Type-A Port (Supports ESD Protection)
- 1 x USB 3.0 Type-C Port (Supports ESD Protection)
- 2 x USB 3.0 Ports (Supports ESD Protection)
- 1 x RJ-45 LAN Port with LED (ACT/LINK LED and SPEED LED)
- HD Audio Jacks: Rear Speaker / Central / Bass / Line in / Front Speaker / Microphone (Gold Audio Jacks)[/td]
[/tr]
[tr]
	[td]Software and UEFI[/td]
	[td]Software
- ASRock F-Stream
- ASRock RGB LED
- ASRock Key Master
- ASRock APP Charger
- ASRock XFast LAN*
UEFI
- ASRock Full HD UEFI
- ASRock Instant Flash
- ASRock Internet Flash
- ASRock Crashless BIOS
- ASRock Easy RAID Installer[/td]
[/tr]
[tr]
	[td]Support CD[/td]
	[td]- Drivers, Utilities, AntiVirus Software (Trial Version), Google Chrome Browser and Toolbar[/td]
[/tr]
[tr]
	[td]Accessories[/td]
	[td]- Quick Installation Guide, Support CD, I/O Shield
- 2 x SATA Data Cables
- 2 x ASRock WiFi 2.4/5 GHz Antennas
- 1 x Screw for M.2 Socket[/td]
[/tr]
[tr]
	[td]Hardware Monitor[/td]
	[td]- Temperature Sensing: CPU, Chassis, Chassis Optional/Water Pump Fans
- Fan Tachometer: CPU, Chassis, Chassis Optional/Water Pump Fans
- Quiet Fan (Auto adjust chassis fan speed by CPU temperature): CPU, Chassis, Chassis Optional/Water Pump Fans
- Fan Multi-Speed Control: CPU, Chassis, Chassis Optional/Water Pump Fans
- Voltage monitoring: +12V, +5V, +3.3V, CPU Vcore[/td]
[/tr]
[tr]
	[td]Form Factor[/td]
	[td]- Mini-ITX Form Factor: 6.7-in x 6.7-in, 17.0 cm x 17.0 cm
- 2oz Copper PCB[/td]
[/tr]
[tr]
	[td]OS[/td]
	[td]- Microsoft® Windows® 10 64-bit
* For the updated Windows® 10 driver, please visit ASRock's website for details: http://www.asrock.com
[/td]
[/tr]
[tr]
	[td]Certifications[/td]
	[td]- FCC, CE
- ErP/EuP ready (ErP/EuP ready power supply is required)[/td]
[/tr]
[/table]




X370 Gaming-ITX
Code:
[table="width: 500"]
[tr]
	[td]Gaming Armor[/td]
	[td]Power
- Hi-Density Power Connector (8 pin)
Memory
- 15μ Gold Contact in DIMM Slots
VGA Card
- 15μ Gold Contact in VGA PCIe Slot (PCIE1)
Internet
- Intel® LAN
Cooling
- 2oz Copper PCB
Audio
- Creative Sound Blaster™ Cinema 3[/td]
[/tr]
[tr]
	[td]Unique Feature[/td]
	[td]ASRock Super Alloy
- Premium Power Choke
- Dual-N MOSFET
- Nichicon 12K Black Caps (100% Japan made high quality conductive polymer capacitors)
- Matte Black PCB
- High Density Glass Fabric PCB
- 2oz Copper PCB
Intel® 802.11ac WiFi
ASRock Steel Slots
ASRock Ultra M.2 (PCIe Gen3 x4 & SATA3)
ASRock Full Spike Protection (for all USB, Audio, LAN Ports)
ASRock Live Update & APP Shop[/td]
[/tr]
[tr]
	[td]CPU[/td]
	[td]- Supports AMD Socket AM4 A-Series APUs (Bristol Ridge) and Ryzen Series CPUs (Summit Ridge)
- Digi Power design
- 8 Power Phase design
- Supports 95W Water Cooling[/td]
[/tr]
[tr]
	[td]Chipset[/td]
	[td]- AMD Promontory X370[/td]
[/tr]
[tr]
	[td]Memory[/td]
	[td]- Dual Channel DDR4 Memory Technology
- 2 x DDR4 DIMM Slots
- AMD Ryzen series CPUs support DDR4 3466+(OC) / 3200(OC) / 2933(OC) / 2667 / 2400 / 2133 ECC & non-ECC, un-buffered memory*
- AMD 7th Gen A-Series APUs support DDR4 2400/2133 ECC & non-ECC, un-buffered memory**
- Max. capacity of system memory: 32GB**
- 15μ Gold Contact in DIMM Slots[/td]
[/tr]
[tr]
	[td]BIOS[/td]
	[td]- 128Mb AMI UEFI Legal BIOS with GUI support
- Supports "Plug and Play"
- ACPI 5.1 compliance wake up events
- Supports jumperfree
- SMBIOS 2.3 support
- CPU, DRAM, PCH 1.05V, PROM 2.5V, Voltage Multi-adjustment[/td]
[/tr]
[tr]
	[td]Graphics[/td]
	[td]- Integrated AMD Radeon™ R-Series Graphics in A-series APU*
- DirectX 12, Pixel Shader 5.0
- Max. shared memory 2GB
- Supports 2 x HDMI with max. resolution up to 4K x 2K (4096x2160) @ 24Hz / (3840x2160) @ 30Hz
- Supports Auto Lip Sync, Deep Color (12bpc), xvYCC and HBR (High Bit Rate Audio) with HDMI Ports (Compliant HDMI monitor is required)
- Supports HDCP with HDMI Ports
- Supports Full HD 1080p Blu-ray (BD) playback with HDMI Ports[/td]
[/tr]
[tr]
	[td]Audio[/td]
	[td]- 7.1 CH HD Audio with Content Protection (Realtek ALC1220 Audio Codec)
- Premium Blu-ray Audio support
- Supports Surge Protection
- Nichicon Fine Gold Series Audio Caps
- 120dB SNR DAC with Differential Amplifier
- Pure Power-In
- Direct Drive Technology
- PCB Isolate Shielding
- Impedance Sensing on Line Out port
- Individual PCB Layers for R/L Audio Channel
- Gold Audio Jacks
- Supports Creative Sound Blaster™ Cinema 3[/td]
[/tr]
[tr]
	[td]LAN[/td]
	[td]- Gigabit LAN 10/100/1000 Mb/s
- GigaLAN Intel® I211AT
- Supports Wake-On-LAN
- Supports Lightning/ESD Protection
- Supports Energy Efficient Ethernet 802.3az
- Supports PXE[/td]
[/tr]
[tr]
	[td]Wireless LAN[/td]
	[td]- Intel® 802.11ac WiFi Module (Free Bundle)
- Supports IEEE 802.11a/b/g/n/ac
- Supports Dual-Band (2.4/5 GHz)
- Supports high speed wireless connections up to 867Mbps
- 2 antennas to support 2 (Transmit) x 2 (Receive) diversity technology
- Supports Bluetooth 4.2 / 3.0 + High speed class II[/td]
[/tr]
[tr]
	[td]Slots[/td]
	[td]AMD Ryzen series CPUs
- 1 x PCI Express 3.0 x16 Slot (PCIE1: x16 mode)*
AMD 7th A-Series APUs
- 1 x PCI Express 3.0 x16 Slot (PCIE1: x8 mode)*

- 1 x Vertical M.2 Socket (Key E) with the bundled WiFi-802.11ac module (on the rear I/O)
- 15μ Gold Contact in VGA PCIe Slot (PCIE1)

*Supports NVMe SSD as boot disks[/td]
[/tr]
[tr]
	[td]Storage[/td]
	[td]- 4 x SATA3 6.0 Gb/s Connectors, support RAID (RAID 0, RAID 1 and RAID 10), NCQ, AHCI and Hot Plug
- 1 x Ultra M.2 Socket, supports M Key type 2280 M.2 SATA3 6.0 Gb/s module and M.2 PCI Express module up to Gen3 x4 (32 Gb/s) (with Ryzen Series CPU) or Gen3 x2 (16 Gb/s) (with A-Series APU)*

*Supports NVMe SSD as boot disks[/td]
[/tr]
[tr]
	[td]Connector[/td]
	[td]- 1 x LPC Header
- 1 x AMD Fan LED Header
- 1 x CPU Fan Connector (4-pin)*
- 1 x Chassis Fan Connector (4-pin)
- 1 x Chassis Optional/Water Pump Fan Connector (4-pin) (Smart Fan Speed Control)**
- 1 x 24 pin ATX Power Connector
- 1 x 8 pin 12V Power Connector (Hi-Density Power Connector)
- 1 x Front Panel Audio Connector
- 1 x AMD LED Fan USB Header
- 1 x USB 2.0 Header (Supports 2 USB 2.0 ports) (Supports ESD Protection)
- 1 x USB 3.0 Header (Supports 2 USB 3.0 ports) (Supports ESD Protection)

*The CPU Fan Connector supports the CPU fan of maximum 1A (12W) fan power.

**The Chassis Optional/Water Pump Fan supports the water cooler fan of maximum 1.5A (18W) fan power.
CHA_FAN1/W_PUMP can auto detect if 3-pin or 4-pin fan is in use.[/td]
[/tr]
[tr]
	[td]Rear Panel I/O[/td]
	[td]- 2 x Antenna Ports
- 1 x PS/2 Mouse/Keyboard Port
- 2 x HDMI Ports
- 1 x Optical SPDIF Out Port
- 2 x USB 2.0 Ports (Supports ESD Protection)*
- 1 x USB 3.0 Type-A Port (Supports ESD Protection)
- 1 x USB 3.0 Type-C Port (Supports ESD Protection)
- 2 x USB 3.0 Ports (Supports ESD Protection)
- 1 x RJ-45 LAN Port with LED (ACT/LINK LED and SPEED LED)
- HD Audio Jacks: Rear Speaker / Central / Bass / Line in / Front Speaker / Microphone (Gold Audio Jacks)[/td]
[/tr]
[tr]
	[td]Software and UEFI[/td]
	[td]Software
- ASRock F-Stream
- ASRock RGB LED
- ASRock Key Master
- ASRock APP Charger
- ASRock XFast LAN*
UEFI
- ASRock Full HD UEFI
- ASRock Instant Flash
- ASRock Internet Flash
- ASRock Crashless BIOS
- ASRock Easy RAID Installer[/td]
[/tr]
[tr]
	[td]Support CD[/td]
	[td]- Drivers, Utilities, AntiVirus Software (Trial Version), Google Chrome Browser and Toolbar[/td]
[/tr]
[tr]
	[td]Accessories[/td]
	[td]- Quick Installation Guide, Support CD, I/O Shield
- 2 x SATA Data Cables
- 1 x ASRock WiFi 2.4/5 GHz Antenna
- 1 x Screw for M.2 Socket[/td]
[/tr]
[tr]
	[td]Hardware Monitor[/td]
	[td]- Temperature Sensing: CPU, Chassis, Chassis Optional/Water Pump Fans
- Fan Tachometer: CPU, Chassis, Chassis Optional/Water Pump Fans
- Quiet Fan (Auto adjust chassis fan speed by CPU temperature): CPU, Chassis, Chassis Optional/Water Pump Fans
- Fan Multi-Speed Control: CPU, Chassis, Chassis Optional/Water Pump Fans
- Voltage monitoring: +12V, +5V, +3.3V, CPU Vcore[/td]
[/tr]
[tr]
	[td]Form Factor[/td]
	[td]- Mini-ITX Form Factor: 6.7-in x 6.7-in, 17.0 cm x 17.0 cm
- 2oz Copper PCB[/td]
[/tr]
[tr]
	[td]OS[/td]
	[td]- Microsoft® Windows® 10 64-bit
[/td]
[/tr]
[tr]
	[td]Certifications[/td]
	[td]- FCC, CE
- ErP/EuP ready (ErP/EuP ready power supply is required)[/td]
[/tr]
[/table]

Preisvergleich

AB350 Gaming-ITX/ac: ASRock Fatal1ty AB350 Gaming-ITX/ac Preisvergleich geizhals.eu EU

X370 Gaming-ITX/ac: ASRock Fatal1ty X370 Gaming-ITX/ac Preisvergleich geizhals.eu EU

Fragen und Antworten:

  • Was ist der Unterschied zwischen dem AB350 und X370?
    Da ein ITX Board nicht die kompletten Vorteile von X370 nützen kann, unterscheiden sich die beiden nur gering. Das X370 hat schnelleres WLAN und erlaubt PCIe Bifurcation

    edit 17.8.2017: Die beiden haben nun doch andere VRM Komponenten, wie br0da herausgefunden hat:
    FDPC5030 = AB350; SM7341EH = X370
    br0da schrieb:
    ASRocks X370 und B350 mini-ITX unterscheidet doch mehr, als der Kühlkörper (anfangs): VRM on the new AM4 motherboards - Page 251
    Die FETs im Vergleich:

    RDS(on) max​
    		Rise + Fall Time
    FDPC5030Q1:
    5.0 mOhm @ VGS = 10 V @ ID = 17A
    6.5 mOhm @ VGS = 4.5V @ ID = 14 A

    Q2:
    2.4 mOhm @ VGS = 10V @ ID = 25 A
    3.0 mOhm @ VGS = 4.5V @ ID = 22 A    		Q1: 20ns
    Q2: 20ns
    SM7341EHQ1:
    3.9mOhm @ VGS = 10V @ ID = 24A
    6.5mOhm @ VGS = 4.5V @ ID = 24A

    Q2:
    1.2mOhm @ VGS =10V @ ID = 24A
    2mOhm @ VGS =4.5V @ ID = 24A    		Q1: 18.6ns
    Q2: 39ns
    Zum Vergrößern anklicken....

  • Wie unterschieden sich die VRM Kühler?
    alt: https://abload.de/img/img_15572ssdc.jpg
    neu: https://abload.de/img/fullsizerenderfaujg.jpg

  • Ich habe noch den alten VRM-Kühler, was kann ich tun?
    Schreibt den Asrock Support an! Der Support will danach noch eine Rechnung und die Seriennummer vom Board.
    ASRock > Support Request Form

  • Welchen RAM habt ihr getestet?
    Simaryp schrieb:
    Dazu habe ich ein 16GB Trident Z 3200MHz CL14 Kit. F4-3200C14D-16GTZ
    Mit den XMP Profil konnte ich den Ram nicht starten. Wenn ich jedoch die Spannung auf 1.4V erhöhe, die command rate auf 1T setze, Geardown Mode und BankGroupSwap deaktiviere, dann läuft er und es gab nach 2 Stunden Memtest64 keine Fehler.
    Zum Vergrößern anklicken....

    matrickz schrieb:
    Als RAM habe ich Kingston KVR21E15D8K2/16I
    Zum Vergrößern anklicken....

    Corsair CMK16GX4M2A2400C14 funktioniert ebenfalls einwandfrei, ist direkt mit 2400Mhz gestartet.

    xXx-Eagleone-xXx schrieb:
    Aber ne kleine Info, ich habe diesen RAM hier beim Kollegen auf einen AB350 am Laufen:
    GWW416GB3000C15DC

    Dieser hat Samsung D-Die und ist Dualranked. Er läuft auf 3000Mhz mit 15-17-17-35 bei 1,35v, das läuft tadellos. Haben gestern was probiert und sind am Ende bei 1,35v auf 3200mhz bei 17-19-19-38 gekommen. Dualranked sollte er so schnell sein wie 3400-3500er Singlerank.
    Zum Vergrößern anklicken....

RAM Kompatibilität

Asrock gibt folgenden Arbeitsspeicher auf der Homepage an (Update 7.10.2017; 27 neue Einträge):

Code:
DDR4	3000	4GB	ADATA	KM4B4GX2A-3000-15-16-16-36-0			SS		2pcs	v
DDR4	2800	16GB	ADATA	AX4U2800316G16			SS		2pcs
DDR4	2400	8GB	ADATA	AX4U2400W8G16-SRD			DS		2pcs
DDR4	2400	8GB	ADATA	AX4U2400W8G16-QRD			DS		2pcs
DDR4	2400	8GB	ADATA	AX4U2400316G16-BBF			DS		2pcs
DDR4	2400	8GB	ADATA	AX4U2400W8G16-BRD			DS		2pcs
DDR4	2400	8GB	ADATA	AX4U2400W8G16-QWZ			DS		2pcs
DDR4	2400	8GB	ADATA	AX4U2400W8G16-QRZ			DS		2pcs
DDR4	2400	8GB	ADATA	AX4U2400W8G16-DWZ			DS		2pcs
DDR4	2400	8GB	ADATA	AX4U2400W8G16-BRZ			DS		2pcs
DDR4	2400	8GB	ADATA	AX4U2400W8G16-BBZ			DS		2pcs
DDR4	2400	8GB	ADATA	AX4U2400W8G16-BWZ			DS		2pcs
DDR4	2400	8GB	ADATA	AX4U2400W8G16-DRD			SS		2pcs
DDR4	2400	8GB	ADATA	AX4U2400W8G16-DRZ			DS		2pcs
DDR4	2400	4GB	ADATA	AX4U2400W4G16-DRZ			SS		2pcs
DDR4	2400	4GB	ADATA	AX4U2400W4G16-SBF			SS		2pcs
DDR4	2400	4GB	ADATA	AX4U2400W4G16-BBF			SS		2pcs
DDR4	2400	4GB	ADATA	AX4U2400W4G16-BWZ			SS		2pcs
DDR4	2400	4GB	ADATA	AX4U2400W4G16-QWZ			SS		2pcs
DDR4	2400	4GB	ADATA	AX4U2400W4G16-BBZ			SS		2pcs
DDR4	2400	4GB	ADATA	AX4U2400W4G16-BRZ			SS		2pcs
DDR4	2400	4GB	ADATA	AX4U2400W4G16-DWZ			SS		2pcs
DDR4	2400	4GB	ADATA	AX4U2400W4G16-SWZ			SS		2pcs
DDR4	2400	4GB	ADATA	AX4U2400W4G16-DRZ			SS		2pcs
DDR4	2400	4GB	ADATA	AX4U2400W4G16-QRZ			SS		2pcs
DDR4	2400	4GB	ADATA	AX4U2400W4G16-SRZ			SS		2pcs
DDR4	2400	16GB	ADATA	AX4U2400316G16-QRZ			DS		2pcs
DDR4	2400	16GB	ADATA	AX4U2400316G16-QWZ			DS		2pcs
DDR4	2400	16GB	ADATA	AX4U2400316G16-SRZ			DS		2pcs
DDR4	2400	16GB	ADATA	AX4U2400316G16-SRZ			DS		2pcs
DDR4	2400	16GB	ADATA	AX4U2400316G16-BRZ	ADATA		DS		2pcs
DDR4	2400	16GB	ADATA	AX4U2400316G16-BRZ	ADATA		DS		2pcs
DDR4	2400	16GB	ADATA	AX4U2400316G16-DWZ			DS		2pcs
DDR4	2400	16GB	ADATA	AX4U2400316G16-SBF			DS		2pcs
DDR4	2400	16GB	ADATA	AX4U2400316G16-SWZ			DS		2pcs
DDR4	2400	16GB	ADATA	AX4U2400316G16-QRD			DS		2pcs
DDR4	2400	16GB	ADATA	AX4U2400316G16-QRD			DS		2pcs
DDR4	2400	16GB	ADATA	AX4U2400316G16-DRD			DS		2pcs
DDR4	2400	16GB	ADATA	AX4U2400316G16-DRD			DS		2pcs
DDR4	2400	16GB	ADATA	AX4U2400316G16-SRD			DS		2pcs
DDR4	2400	16GB	ADATA	AX4U2400316G16-BWZ			SS		2pcs
DDR4	2400	16GB	ADATA	AX4U2400316G16-BRD			SS		2pcs
DDR4	2400	16GB	ADATA	AX4U2400316G16-DRZ			DS		2pcs
DDR4	2400	16GB	ADATA	AX4U2400316G16-SRZ			DS		2pcs
DDR4	2133	8GB	ADATA	AD4E2133W8G15-BHYA (ECC)			SS		2pcs
DDR4	2400	8GB	Apacer	AU08GGB24CEYBGC			SS		2pcs
DDR4	2133	8GB	Apacer	78.C1GM3.AF10B	Hynix		DS		2pcs
DDR4	3000	8GB	Avexir	AVD4UZ130001608G-4BZ1RR			SS		2pcs	v
DDR4	2400	8GB	Avexir	AVD4UZ124001608G-1COR			SS		2pcs
DDR4	2400	4GB	Avexir	AVD4UZ124001604G-1COB			SS		2pcs
DDR4	3000	8GB	Corsair	CMD32GX4M4B3000C15 (Hynix-M)			SS		2pcs	v
DDR4	2800	8GB	Corsair	CMK32GX4M4A2800C16			DS		2pcs
DDR4	2800	8GB	Corsair	CMD32GX4M4A2800C16			DS		2pcs
DDR4	2800	4GB	Corsair	CMD16GX4M4A2800C16			SS		2pcs
DDR4	2666	8GB	Corsair	CMD32GX4M4A2666C15 ver4.23			DS		2pcs
DDR4	2666	8GB	Corsair	CMD32GX4M4A2666C16			DS		2pcs
DDR4	2666	8GB	Corsair	CMK32GX4M4A2666C16			DS		2pcs
DDR4	2666	8GB	Corsair	CMK32GX4M4A2666C16 ver 5.30			SS		2pcs
DDR4	2666	4GB	Corsair	CMD16GX4M4A2666C15			SS		2pcs
DDR4	2666	4GB	Corsair	CMK16GX4M4A2666C16			SS		2pcs
DDR4	2666	4GB	Corsair	CMD16GX4M4A2666C16			SS		2pcs
DDR4	2400	8GB	Corsair	CMK32GX4M2A2400C14			SS		2pcs
DDR4	2133	4GB	Corsair	CMV4GX4M1A2133C15			SS		2pcs
DDR4	2666	8GB	Crucial	BLT8G4D26AFTA.16FAD			SS		2pcs
DDR4	2666	4GB	Crucial	BLE4G4D26AFEA.8FAD			SS		2pcs
DDR4	2400	8GB	Crucial	CT8G4WFD824A.18FB1 (ECC)			SS		2pcs
DDR4	2133	8GB	Crucial	CT8G4DFS8213.8FB1			SS		2pcs
DDR4	2133	8GB	Crucial	CT8G4DFD8213.16FA2			SS		2pcs
DDR4	2133	8GB	Crucial	CT8G4DFD8213.C16FAD11			SS		2pcs
DDR4	2133	4GB	Crucial	CT4G4DFS8213.8FA1			SS		2pcs
DDR4	2133	16GB	Crucial	CT16G4DFD8213.16FB1			SS		2pcs
DDR4	3066	8GB	G.Skill	F4-4133C19D-16GTZKWC			SS		2pcs	v
DDR4	3066	8GB	G.Skill	F4-4000C18D-16GTZR			SS		2pcs	v
DDR4	3000	4GB	G.Skill	F4-3000C15Q-16GRR			SS		2pcs	v
DDR4	2933	8GB	G.Skill	F4-3200C16D-16GTZB			SS		2pcs	v
DDR4	2933	8GB	G.Skill	F4-4266C19D-16GTZR			SS		2pcs	v
DDR4	2933	8GB	G.Skill	F4-3466C16D-16GTZSK			SS		2pcs	v
DDR4	2933	16GB	G.Skill	F4-3333C16D-32GTZSK			DS		2pcs	v
DDR4	2933	16GB	G.Skill	F4-3200C14D-32GTZR			DS		2pcs	v
DDR4	2933	16GB	G.Skill	F4-3866C18D-32GTZR			DS		2pcs	v
DDR4	2933	16GB	G.Skill	F4-3200C15D-32GTZR			DS		2pcs	v
DDR4	2400	8GB	G.Skill	F4-2400C16D-16GFXR			SS		2pcs
DDR4	2400	8GB	G.Skill	F4-2400C15D-16GFX			SS		2pcs
DDR4	2400	8GB	G.Skill	F4-2400C15D-16GFXR			SS		2pcs
DDR4	2400	8GB	G.Skill	F4-2400C15D-16GFT			SS		2pcs
DDR4	2400	8GB	G.Skill	F4-2400C16D-16GFX			SS		2pcs
DDR4	2400	8GB	G.Skill	F4-2400C15D-16GBTZR			SS		2pcs
DDR4	2400	8GB	G.Skill	F4-2400C16D-16GFT			SS		2pcs
DDR4	2400	4GB	G.Skill	F4-2400C15D-8GFT			SS		2pcs
DDR4	2400	4GB	G.Skill	F4-2400C16D-8GFT			SS		2pcs
DDR4	2400	4GB	G.Skill	F4-2400C16D-8GFXR			SS		2pcs
DDR4	2400	4GB	G.Skill	F4-2400C16D-8GFX			SS		2pcs
DDR4	2400	4GB	G.Skill	F4-2400C15D-8GFXR			SS		2pcs
DDR4	2400	4GB	G.Skill	F4-2400C15D-8GFX			SS		2pcs
DDR4	2400	16GB	G.Skill	F4-2400C16D-32GFXR			DS		2pcs
DDR4	2400	16GB	G.Skill	F4-2400C16D-32GFT			DS		2pcs
DDR4	2400	16GB	G.Skill	F4-2400C15D-32GFX			DS		2pcs
DDR4	2400	16GB	G.Skill	F4-2400C15D-32GFXR			DS		2pcs
DDR4	2400	16GB	G.Skill	F4-2400C16D-32GFX			DS		2pcs
DDR4	2400	16GB	G.Skill	F4-2400C15D-32GFT			DS		2pcs
DDR4	2133	8GB	G.Skill	F4-2133C15D-16GFT			SS		2pcs
DDR4	2133	8GB	G.Skill	F4-2133C15D-16GFXR			SS		2pcs
DDR4	2133	8GB	G.Skill	F4-2133C15D-16GFX			SS		2pcs
DDR4	2133	4GB	G.Skill	F4-2133C15D-8GFX			SS		2pcs
DDR4	2133	4GB	G.Skill	F4-2133C15D-8GFXR			SS		2pcs
DDR4	2133	4GB	G.Skill	F4-2133C15D-8GFT			SS		2pcs
DDR4	2133	16GB	G.Skill	F4-2133C15D-32GFX			DS		2pcs
DDR4	2133	16GB	G.Skill	F4-2133C15D-32GFT			DS		2pcs
DDR4	2133	16GB	G.Skill	F4-2133C15D-32GFXR			DS		2pcs
DDR4	2400	4GB	Geil	GWB48GB2400C14DC			SS		2pcs
DDR4	2133	8GB	Geil	GP48GB2133C15SC			SS		2pcs
DDR4	2666	8GB	HyperX	HX426C15FB/8			DS		2pcs
DDR4	2666	8GB	HyperX	HX426C13SB2K4/32			DS		2pcs
DDR4	2666	8GB	HyperX	HX426C13PB3/8	Hynix M-die		SS		2pcs
DDR4	2666	8GB	HyperX	HX426C13PB3K4/32	Hynix M-die		SS		2pcs
DDR4	2666	8GB	HyperX	HX426C13PB3K2/16	Hynix M-die		SS		2pcs
DDR4	2666	16GB	HyperX	HX426C13PB3/16	Hynix M-die		DS		2pcs
DDR4	2666	16GB	HyperX	HX426C13PB3K2/32	Hynix M-die		DS		2pcs
DDR4	2666	16GB	HyperX	HX426C13PB3K4/64	Hynix M-die		DS		2pcs
DDR4	2400	8GB	HyperX	HX424C15FB2K4/32			SS		2pcs
DDR4	2400	8GB	HyperX	HX424C12PB3K4/32	Hynix M-die		SS		2pcs
DDR4	2400	8GB	HyperX	HX424C12PB3K2/16	Hynix M-die		SS		2pcs
DDR4	2400	8GB	HyperX	HX424C12PB3/8	Hynix M-die		SS		2pcs
DDR4	2400	4GB	HyperX	HX424C15FBK4/16			SS		2pcs
DDR4	2400	16GB	HyperX	HX424C15FBK4/64			DS		2pcs
DDR4	2400	16GB	HyperX	HX424C12PB3K2/32	Hynix M-die		DS		2pcs
DDR4	2400	16GB	HyperX	HX424C12PB3/16	Hynix M-die		DS		2pcs
DDR4	2133	8GB	HyperX	HX421C14FB2K4/32			SS		2pcs
DDR4	2133	8GB	HyperX	HX421C14FB/8			DS		2pcs
DDR4	2400	8GB	J&A	JAD4U24001608-8M			SS		2pcs
DDR4	2400	4GB	J&A	JAD4U24001608-4M			SS		2pcs
DDR4	2133	4GB	J&A	JAD4U21331508-4M			SS		2pcs
DDR4	2666	8GB	Kingston	KVR26N19S8/8	Micron D-die		SS		2pcs
DDR4	2666	8GB	Kingston	KVR26N19S8/8	Micron H-die		SS		2pcs
DDR4	2666	16GB	Kingston	KVR26N19D8/16	Micron D-die		DS		2pcs
DDR4	2666	16GB	Kingston	KVR26N19D8/16	Micron H-die		DS		2pcs
DDR4	2400	8GB	Kingston	KVR24N17S8/8			SS		2pcs
DDR4	2400	8GB	Kingston	HX424C15FBK4/32			SS		2pcs
DDR4	2400	8GB	Kingston	HX424C15FB2/8			SS		2pcs
DDR4	2400	4GB	Kingston	KVR24N17S8/4	Micron		SS		2pcs
DDR4	2133	8GB	Kingston	KVR21N15S8/8			SS		2pcs
DDR4	2133	8GB	Kingston	KVR21N15D8/8			DS		2pcs
DDR4	2133	4GB	Kingston	KVR21N15S8/4			SS		2pcs
DDR4	2133	16GB	Kingston	KVR21N15D8/16			DS		2pcs
DDR4	3000	8GB	KLEVV	IM44GU88A30-FGGHMZ			SS		2pcs	v
DDR4	3000	8GB	KLEVV	IM44GU88A30-FGGHMB			SS		2pcs	v
DDR4	3000	4GB	KLEVV	IM44GU48A30-GIIHMC			SS		2pcs	v
DDR4	3000	4GB	KLEVV	KM4Z4GX1A-3000-15-16-16-36-1			SS		2pcs	v
DDR4	3000	4GB	KLEVV	KM4B4GX1A-3000-15-16-16-36-0			SS		2pcs	v
DDR4	3000	4GB	KLEVV	KM4Z4GX2A-3000-15-16-16-36-1			SS		2pcs	v
DDR4	2666	8GB	KLEVV	KM4Z8GX1N-2666-15-15-15-35-1			SS		2pcs
DDR4	2666	8GB	KLEVV	KM4Z8GX2N-2666-15-15-15-35-1			SS		2pcs
DDR4	2666	4GB	KLEVV	KM4Z4GX2N-2666-15-15-15-35-1			SS		2pcs
DDR4	2666	4GB	KLEVV	KM4Z4GX1N-2666-15-15-15-35-1			SS		2pcs
DDR4	2666	16GB	KLEVV	KM4Z16X1N-2666-15-15-15-35-0			DS		2pcs
DDR4	2666	16GB	KLEVV	KM4Z16X2N-2666-15-15-15-35-0			DS		2pcs
DDR4	2400	8GB	KLEVV	KM4Z8GX2N-2400-15-15-15-35-1			SS		2pcs
DDR4	2400	8GB	KLEVV	KM4Z8GX1N-2400-15-15-15-35-1			SS		2pcs
DDR4	2400	4GB	KLEVV	KM4Z4GX2N-2400-15-15-15-35-1			SS		2pcs
DDR4	2400	4GB	KLEVV	KM4Z4GX1N-2400-15-15-15-35-1			SS		2pcs
DDR4	2400	16GB	KLEVV	KM4Z16X2N-2400-15-15-15-35-0			DS		2pcs
DDR4	2400	16GB	KLEVV	KM4Z16X1N-2400-15-15-15-35-0			DS		2pcs
DDR4	2133	8GB	KLEVV	IMA41GU6MFR8N-TF1			SS		2pcs
DDR4	3000	8GB	Neo Forza	NFMUD480E8-3000DH2A			SS		2pcs
DDR4	2800	4GB	Panram	PUD42800C164G4NJW			SS		2pcs
DDR4	2666	8GB	Panram	W4U2666PS-8G			SS		2pcs
DDR4	2666	16GB	Panram	W4U2666PS-16G			DS		2pcs
DDR4	2400	8GB	Panram	PUD42400C158G4NJW			DS		2pcs
DDR4	2400	8GB	Panram	W4U2400PS-8G			SS		2pcs
DDR4	2133	8GB	Panram	W4U2133PS-8G			SS		2pcs
DDR4	3333	8GB	Patriot	PV416G340C6K (11BF2)			SS		2pcs	v
DDR4	3333	4GB	Patriot	PV48G340C6K (11E2)			SS		2pcs	v
DDR4	3333	4GB	Patriot	PV48G360C7K (11E1)			SS		2pcs	v
DDR4	3200	8GB	Patriot	PV416G360C7K (11BF1)			SS		2pcs	v
DDR4	3200	8GB	Patriot	PV416G320C6K (11BF2)			SS		2pcs	v
DDR4	3200	4GB	Patriot	PV48G320C6K (11EC2)			SS		2pcs	v
DDR4	3200	4GB	Patriot	PV48G320C6K (11D1)	Samsung 11D1		SS		2pcs	v
DDR4	3000	4GB	Patriot	PV48G300C6K (14M1)			SS		2pcs	v
DDR4	2933	8GB	Patriot	PV416G300C6K (11BF2)			SS		2pcs	v
DDR4	2933	4GB	Patriot	PV48G300C6K (11EC2)			SS		2pcs	v
DDR4	2400	8GB	Patriot	PSD48G240081			SS		2pcs
DDR4	2400	8GB	Patriot	PVE416G240C5KRD (11BF2)			SS		2pcs
DDR4	2400	4GB	Patriot	PSD44G240081			SS		2pcs
DDR4	2400	4GB	Patriot	PVE48G240C5KRD (11EC2)			SS		2pcs
DDR4	2400	16GB	Patriot	PSD416G24002			DS		2pcs
DDR4	2133	8GB	Patriot	PSD48G21332			SS		2pcs
DDR4	2133	4GB	Patriot	PSD44G213381			SS		2pcs
DDR4	2400	4GB	Samsung	M378A5244CB0-CRC			SS		2pcs
DDR4	2133	8GB	Samsung	M378A5143DB0-CPB			SS		2pcs
DDR4	2133	8GB	Samsung	M391A1G43EB1-CPBQ (ECC)			SS		2pcs
DDR4	2133	4GB	Samsung	M378A5143EB1-CPB			SS		2pcs
DDR4	2133	4GB	Samsung	M378A1G43DB0-CPB			SS		2pcs
DDR4	2133	8GB	Silicon Power	SP008GBLFU213N01			SS		2pcs
DDR4	2666	8GB	Team	TFWD48G2666C15BBK			SS		2pcs
DDR4	2400	8GB	Team	TED48G2400C16BK			SS		2pcs
DDR4	2400	4GB	Team	TED44G2400C16BK			SS		2pcs
DDR4	2133	8GB	Transcend	TS1GLH64V1H			DS		2pcs
DDR4	2400	8GB	UMAX	84G48GA3SP-24MSPGNGFY7B			SS		2pcs
DDR4	2400	8GB	UMAX	84G48GA3CP-241MCALGFY7J1			SS		2pcs
DDR4	2400	16GB	UMAX	84G416A3CP-241MCGNGFY7B			DS		2pcs
DDR4	2400	16GB	UMAX	84G416A3CP-241MCGNGFY7J1			DS		2pcs
DDR4	2133	8GB	UMAX	RMUM8GD42131024			SS		2pcs
DDR4	2133	8GB	UMAX	RMUM8GD42133512			SS		2pcs
DDR4	2133	4GB	UMAX	RMUM4GD421333512			SS		2pcs
DDR4	2133	4GB	UMAX	RMUM4GD42133512			SS		2pcs
DDR4	2400	8GB	V-Color	TD8G16C17-UH			DS		2pcs
DDR4	2400	8GB	V-Color	TC48G24S817			SS		2pcs
DDR4	2133	8GB	V-Color	TC48G21S815-iMS			SS		2pcs
DDR4	2133	8GB	V-Color	TD8G8C15-093E			SS		2pcs


Berichte & Reviews

https://smallformfactor.net/reviews/motherboards/fatal1ty-asrocks-x370-ab350-gaming-itxac-motherboards-reviewed

deutsches Video-Review: ASRock Fatal1ty AB350 Gaming-ITX/ac - Quick Review - YouTube


aktuelle BIOS Versionen

16.03.2018 - Aktuell gibt es einen Bug mit den Raven Ridge CPUs die bei WLAN Nutzung zur Instabilität führen. Dazu solltet ihr mal einen Blick in die Beta BIOS werfen. (4.51A)
Links zu den neusten BIOS Versionen findet ihr hier:
AB350: ASRock > Fatal1ty AB350 Gaming-ITX/ac
X370: ASRock > Fatal1ty X370 Gaming-ITX/ac

Wer noch eine ältere Version nutzt und auf 4.0 oder höher möchte, bitte das Bridge BIOS nicht vergessen.

Zuletzt bearbeitet von einem Moderator:
Zum Vergrößern anklicken....
Ich hatte bei meinem AB350ITX das 3168er WLAN Modul gegen eines von Intel (8265) ausgetauscht. Das läuft eigentlich sehr stabil und unterbrechungsfrei. Hier im Thread war das glaube ich schon beschrieben. Welches neue Modul hattest Du denn eingebaut?

Wenn Du diese Anzeige nicht sehen willst, registriere Dich und/oder logge Dich ein.
Getauscht wurde gegen das AC 9260 Modul. Leider kann ich seit dem gar keine Veränderung feststellen was die Stabilität der Verbindung betrifft.

Ich hab noch 5.3 drauf, sollte also vielleicht auch wieder einmal updaten. Aber eigentlich funktioniert alles ohne Probleme und ich hab auch nicht vor in nächster Zeit eine neue CPU reinzustecken, daher kann ich es mir eigentlich auch sparen. Never change a running system ;)

Edit: Ich hab mir ja überlegt, ob ich meinen Ryzen 5 1600 gegen einen 3600er tauschen soll. Aber obwohl der 3600 vor allem in Single-Core Anwendungen deutlich schneller ist, gibt es bei mir momentan kaum einen Grund zum aufrüsten. Ich werde wohl noch eine Generation abwarten. Meine Spiele (Forza Horizon 4, Forza Motorsport 7 und CS GO) laufen alle flüssig, Capture One Pro läuft auch schnell genug und sonst mach ich mit meinem PC kaum was. Natürlich würde der 3600er vor allem in CS GO einige FPS bringen, aber auf dem Level, auf dem ich spiele, ist der 1600er @ 3,8GHz auch mehr als ausreichend.
Es wäre nur der Spieltrieb und das was-neues-haben-wollen. Aber dann müsste eher ein komplett neuer PC her, nur eine neue CPU reinstecken ist ja auch langweilig.

Zuletzt bearbeitet:
Der 1600er reicht doch noch völlig aus, bringt nichts. Ich meine, ich bin von 2600X auf 3600 - aber nur wegen dem Bastelrieb :d

Neues Bios (3.50 2019/8/6) für Fatal1ty B450 Gaming-ITX/ac

1. Update AMD AGESA Combo-AM4 1.0.0.3 ABB
2. Improve Destiny2 gaming experience with Matisse CPU.

So, update auf AGESA 1.0.0.3ABB ging problemlos und mein RAM läuft auch ohne Mucken so wie vorher :)


Anhänge

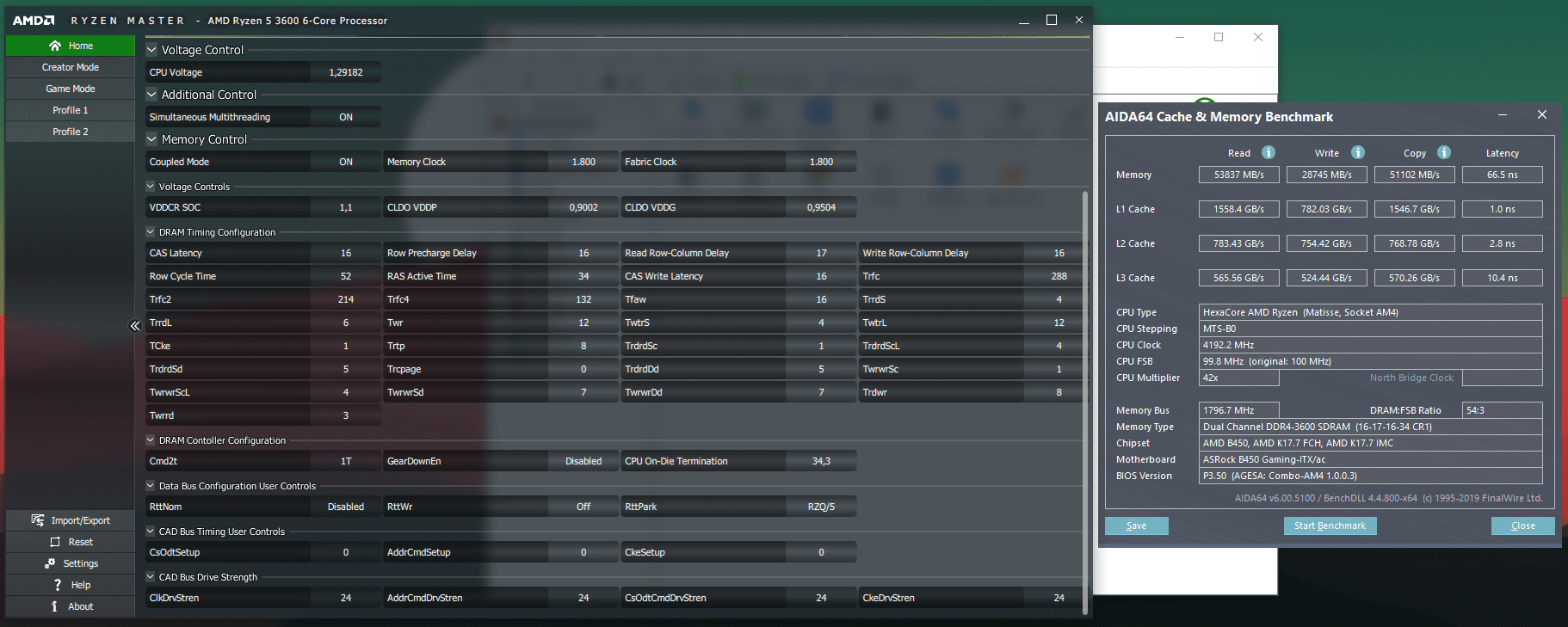

  • 3600.PNG
    177,6 KB · Aufrufe: 262
Durch den Wechsel von Ryzen 5 1600 auf 3600 bin ich nun in PUBG fast dauerhaft über 144 FPS, hat sich für mich gelohnt. Bei CS GO war schon der 1600er unterfordert.

Trotz Update auf Bios 6.0 habe ich noch die Cold Boot Probleme, bzgl der Freezes muss ich heute Abend mal testen.

Was ist denn dein ProcODT Wert? Also wieviel Ohm?

Da ich bis eben noch nicht mal von diesem Wert gehört habe und die Bios defaults geladen sind, würde ich mal sagen der Wert ist auf standard. Gibt es einen Richtwert? Oder inwiefern kann mir ProcODT helfen?

Ich hatte auch Bootprobleme bis ich den richtig eingestellt habe. Installier mal Ryzen Master und machen nen screenshot von den RAM Einstellungen.

Hab das neueste Update heute in der Früh auch noch installiert, hat mir doch keine Ruhe gelassen. Auch wenn ich den Support der neuen CPUs durch das Update nicht brauche, so hat das Update doch ein paar Merkbare Veränderungen gebracht. Beim Booten ist das Asrock-Logo jetzt kleiner bzw. es wird die volle Auflösung des Monitors genutzt und das UEFI ist jetzt schwarz statt rot.

P4LL3R schrieb:
Hab das neueste Update heute in der Früh auch noch installiert, hat mir doch keine Ruhe gelassen. Auch wenn ich den Support der neuen CPUs durch das Update nicht brauche, so hat das Update doch ein paar Merkbare Veränderungen gebracht. Beim Booten ist das Asrock-Logo jetzt kleiner bzw. es wird die volle Auflösung des Monitors genutzt und das UEFI ist jetzt schwarz statt rot.
Zum Vergrößern anklicken....

:rofl:

...bei mir läuft endlich der Speicher P95-stabil auf 3000 , vorher waren max. 2866 drin.

System:
Fatal1ty AB350 Gaming-ITXac with Intel® Wireless-AC 9260 160MHz
AMD Ryzen 2600
SSD 500GB 1.8/3.2G 960 EVO PCIe M.2
be quiet! Pure Power 10 CM 500W ATX24
Alpenföhn Brocken 3
Fractal D. Core 500 bk ITX
be quiet! Silent Wings 3 PWM 2x
16GB 3000-15 Vengeance LPX
MSI 4GB D5 RX 560 AERO ITX 4G OC

Ich kann auch nichts Negatives über Bios 6.0 (mit R7 1700) berichten. Läuft alles!

wenzilinho schrieb:
Da ich bis eben noch nicht mal von diesem Wert gehört habe und die Bios defaults geladen sind, würde ich mal sagen der Wert ist auf standard. Gibt es einen Richtwert? Oder inwiefern kann mir ProcODT helfen?
Zum Vergrößern anklicken....

Mittels ProcODT und RTT lassen sich Abschlusswiderstände des Speichers einstellen. Findest du optimale Werte für deinen RAM, kann sich die Stabilität des Systems deutlich verbessern und Cold-Boot-Probleme verschwinden möglicherweise.

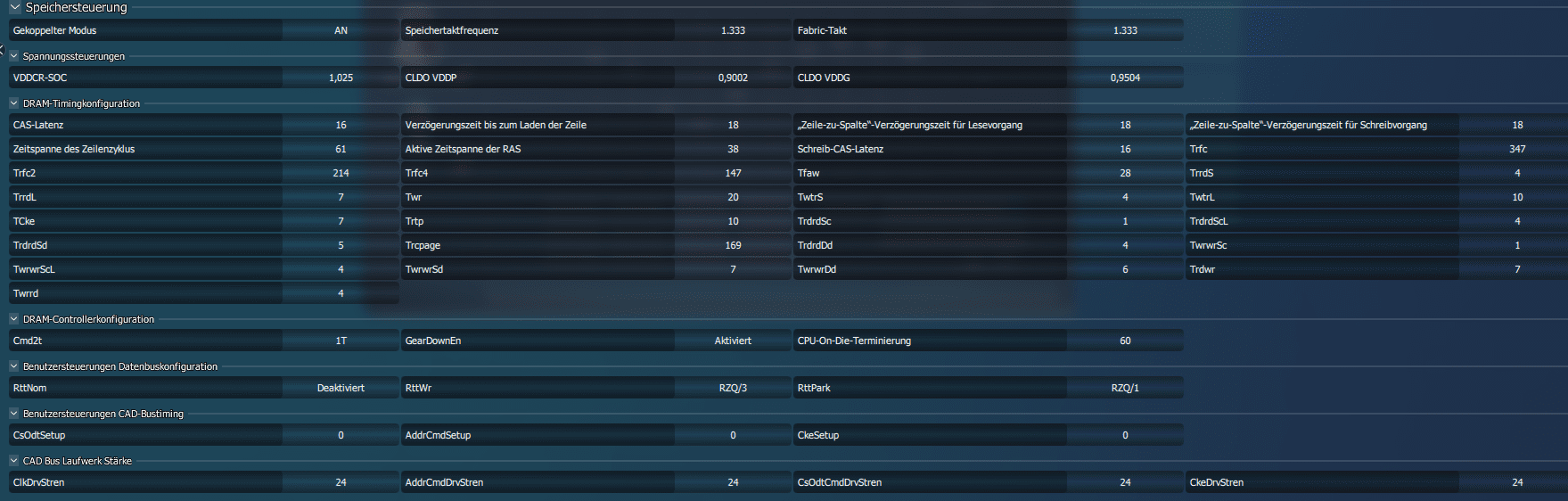

Mein Speicher ist bei 3200MHz bspw. höchst glücklich mit folgenden Werten:

  • ProcODT: 60 Ohm
  • RTT (NOM, WR, PARK): RZQ 7, RZQ 3, RZQ 1
  • CAD Timings: 53 53 53
  • CAD Drv: 24 30 24 24
(2x16GB 3200CL14 Trident Z)

Hier findest du ein Glossar zu diversen Speicherparametern (von AMD):
Community Update #4: Let's Talk DRAM!

Der Memory/Overclocking Guide von 1usmus (Autor DRAM Calculator) ist ebenfalls lesenswert:
AMD Ryzen Memory Tweaking Overclocking Guide | TechPowerUp

hat bei euch auch schonmal das Instant Flash Bios Files nicht gefunden? also entpackt, als einzige Datei auf dem Stick? Habe als Vorbereitung auf einen Ryzen-Wechsel schonmal alles updaten wollen (noch von 3.6 oder so und auf 4.9 geflasht, aber die 5.3-Bios Datei erkennt er einfach nicht... gibts noch einen anderen Weg, um ein Update zu forcieren?

honeylaunebaer schrieb:
hat bei euch auch schonmal das Instant Flash Bios Files nicht gefunden? also entpackt, als einzige Datei auf dem Stick? Habe als Vorbereitung auf einen Ryzen-Wechsel schonmal alles updaten wollen (noch von 3.6 oder so und auf 4.9 geflasht, aber die 5.3-Bios Datei erkennt er einfach nicht... gibts noch einen anderen Weg, um ein Update zu forcieren?
Zum Vergrößern anklicken....

Falsche Bios Datei erwischt oder fTPM Switch im Bios gesetzt?

@ Inf01
Danke für die Erläuterung!

w0mbat schrieb:
Ich hatte auch Bootprobleme bis ich den richtig eingestellt habe. Installier mal Ryzen Master und machen nen screenshot von den RAM Einstellungen.
Zum Vergrößern anklicken....


Dies sind die default Werte.
Aktuell startet der Rechner nicht direkt, er startet sich selbst mehrmals neu bis es dann irgendwann funktioniert. Mit dem 1600er gabs diese Probleme nicht, dort hatte ich den RAM sogar auf 2933 Mhz übertaktet.

Den DRAM Calculator schau ich mir mal an. Wäre schon froh wenn der Rechner erstmal wieder normal bootet..

Zuletzt bearbeitet:
Stell mal deine "CPU-On-Die-Terminierung" (im BIOS auch oft "ProcODT") auf 34.3 Ohm, lass dein "RttNom" auf deaktiviert, stell dein "RttWr" auch aus und dein "RttPark" auf "RZQ/5".

Damit sollte er auf Anhieb booten.

McIntyre schrieb:
[...]Egal, was ich im BIOS einstelle: Nach Drücken von F10 wird der Bildschirm schwarz und der Lüfter geht aus oder auf 100%. Es passiert danach aber nichts mehr. [...]
Zum Vergrößern anklicken....

Ich habe das Beta-BIOS 3.51 für mein B450 itx bekommen, nun kann ich endlich wieder Einstellungen speichern.
RAM (Samsung 16GB ECC 2400) läuft problemlos auf 3200 CL16. Mit BIOS 3.30 (AGESA 1.0.0.1) gingen maximal 3066 CL16.

Es gibt doch schon eine Weile das offizielle mit AGESA 1003ABB.

w0mbat schrieb:
Stell mal deine "CPU-On-Die-Terminierung" (im BIOS auch oft "ProcODT") auf 34.3 Ohm, lass dein "RttNom" auf deaktiviert, stell dein "RttWr" auch aus und dein "RttPark" auf "RZQ/5".

Damit sollte er auf Anhieb booten.
Zum Vergrößern anklicken....

Leider nein, damit kommt er aus dem Bootloop gar nicht mehr heraus..

Ich lese hier haben mehrere die Intel 3168 WLAN Karte gegen bspw. eine 9260 getauscht beim B350 ITX. Da ich die Karte auf dem Board nirgends lokalisieren konnte gehe ich mal davon aus, dass diese unter dem Blech sitzt an dem die Antennenanschlüsse herausgeführt werden. Zum Tauschen also einfach die zwei Schräubchen auf der Boardunterseite lösen und das Blech lässt sich dann einfach abnehmen? Die Karte ist dann nur gesteckt? Auf meinem B450 ITX ist auch die 3168 verbaut und ich bin seit einem Jahr auch zufrieden damit, keine Performance oder Verbindungsprobleme, nutze aber auch Debian und kein Windows. Würde aber trotzdem bei nächster Gelegenheit (extra dafür baue ich das Board nicht aus dem DAN A4 aus :d) mal eine 9260 drauf pflanzen wenn das problemlos möglich ist.

wenzilinho schrieb:
Leider nein, damit kommt er aus dem Bootloop gar nicht mehr heraus..
Zum Vergrößern anklicken....
Hm, das ist sehr seltsam, das sind für Zen2 nämlich die optimalen Einstellungen. Auf Stock hast du auch Probleme? Hast du schonmal ein komplettes CMOS clear gemacht?

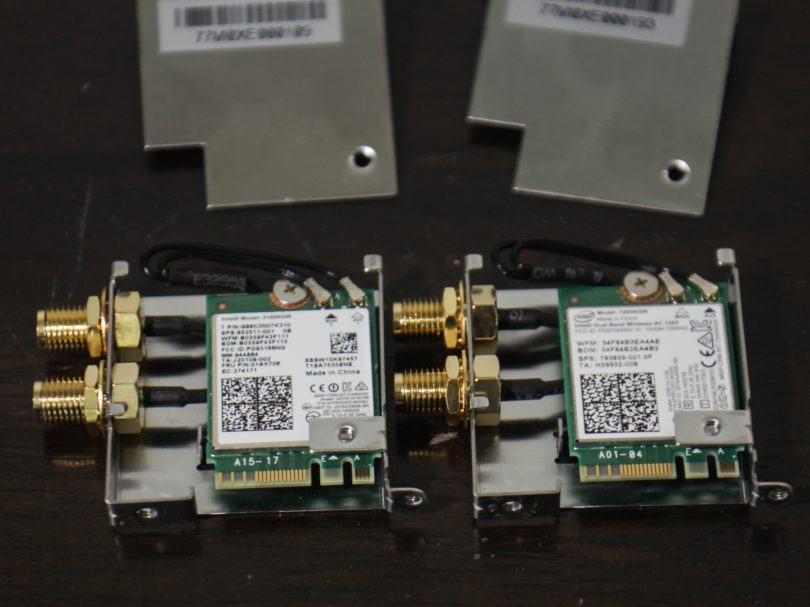

Die Karte ist quasi mit dem Blech "geschützt" und aufs Mainboard gesteckt. Du schraubst das Blechteil hinten am Mainboard los, entfernst das ganze Gebilde vom Mainboard, öffnest es dann, entfernst die beiden "Antennenkabel", holst die alte Karte da raus (vorsichtig, ist meistens auch noch mit Klebeband gesichert, steckst die neue an den Platz der alten, machst alles wieder zu, steckst das Ding aufs Mainboard, schraubst es hinten fest und fertig ist :d

cnrhkiyf schrieb:
Ich lese hier haben mehrere die Intel 3168 WLAN Karte gegen bspw. eine 9260 getauscht beim B350 ITX. Da ich die Karte auf dem Board nirgends lokalisieren konnte gehe ich mal davon aus, dass diese unter dem Blech sitzt an dem die Antennenanschlüsse herausgeführt werden. Zum Tauschen also einfach die zwei Schräubchen auf der Boardunterseite lösen und das Blech lässt sich dann einfach abnehmen? Die Karte ist dann nur gesteckt? Auf meinem B450 ITX ist auch die 3168 verbaut und ich bin seit einem Jahr auch zufrieden damit, keine Performance oder Verbindungsprobleme, nutze aber auch Debian und kein Windows. Würde aber trotzdem bei nächster Gelegenheit (extra dafür baue ich das Board nicht aus dem DAN A4 aus :d) mal eine 9260 drauf pflanzen wenn das problemlos möglich ist.
Zum Vergrößern anklicken....


Der Austausch ist relativ einfach zu machen. Lediglich die beiden Steckkontakte der Antennenkabel sind da etwas frickelig.

Zuletzt bearbeitet:
Ist das ne A/E-Key M.2 oder was für ein Format?

Halllo besitze ein x450 gamming itx/ac (bios 1.70)mit nem A10 9700 als eso rechner

nun habe ich das problem das ich das bios nicht flashen kann um einen ryzen 3600 drauf zu packen

, das flash tool im bios erkennt nur die bios datei 1.70 die ich auch vor zeiten geflasht habe

alle neueren versionen ab 3.10 bis 3.50 zeigt das flash tool beim durchsuchen an (kurzeitig) , schreibt dann aber das keine datei da ist.

gibt es eine andere möglichkeit bei asrock das bios zu flashen ?

um alle neueren bios versionen zu installieren sagt die asrock website das mindestens die version 1.70 installiert sein muss,
bevor ich irgend eine neuere version aufspielen kan , desshalb kann ich ja auch keine ältere bios datei nehmen .

Zuletzt bearbeitet:
McIntyre schrieb:
Ich habe das Beta-BIOS 3.51 für mein B450 itx bekommen, nun kann ich endlich wieder Einstellungen speichern.
RAM (Samsung 16GB ECC 2400) läuft problemlos auf 3200 CL16. Mit BIOS 3.30 (AGESA 1.0.0.1) gingen maximal 3066 CL16.
Zum Vergrößern anklicken....

Kannst du das Bios vielleicht bereitstellen? Bei mir läuft das Posting mit den Board immer noch nicht sauber. Irgendwas wurde bei der Stromversorgung der 3000er so geändert, dass das Board noch Probleme mit Netzteilen der Corsair SF Serie hat. Das berichten auch andere. Ich muss immer das Netzkabel ziehen zum Ein- und Ausschalten. Dann klappts aber reproduzierbar immer. Mit der alten CPU lief und läuft es dagegen anstandslis

Hoffe ja auf Besserung mit jedem Update, da eine neue PSU nicht in Frage kommt. Das SF 600 ist teurer als das Board selbst ...

Mr.Korky schrieb:
Halllo besitze ein x450 gamming itx/ac (bios 1.70)mit nem A10 9700 als eso rechner

nun habe ich das problem das ich das bios nicht flashen kann um einen ryzen 3600 drauf zu packen

, das flash tool im bios erkennt nur die bios datei 1.70 die ich auch vor zeiten geflasht habe

alle neueren versionen ab 3.10 bis 3.50 zeigt das flash tool beim durchsuchen an (kurzeitig) , schreibt dann aber das keine datei da ist.

gibt es eine andere möglichkeit bei asrock das bios zu flashen ?

um alle neueren bios versionen zu installieren sagt die asrock website das mindestens die version 1.70 installiert sein muss,
bevor ich irgend eine neuere version aufspielen kan , desshalb kann ich ja auch keine ältere bios datei nehmen .
Zum Vergrößern anklicken....


Evtl mal den USB-Stick neu formatieren oder mit einem anderen versuchen.
Das BIOS lässt sich da nur mit Instant Flash aktualisieren. Ansonsten mit einem professionellen Flasher.
Evtl auch mit einer anderen CPU/APU versuchen, da die A-Series nicht offiziell unterstützt wird.

Anmelden, um zu antworten.

Ähnliche Themen

Scoty
  • Artikel
[Sammelthread] ASRock Phantom Gaming X870E Nova WiFi (AM5)
8 9 10
Antworten
273
Aufrufe
14K
chilchiubito
chilchiubito
ebniv
  • Artikel
[Sammelthread] Gigabyte MC12-LE0 (AM4, B550, servertauglich: IPMI, Dual Lan, ECC)
102 103 104
Antworten
3K
Aufrufe
287K
raidboy
R
xmogelx
[User-Review] Lesertest mit ADATA/XPG und ASUS - XPG Invader X BTF - ASUS TUF Gaming Z790-BTF WiFi
Antworten
0
Aufrufe
304
xmogelx
xmogelx
C
[User-Review] Lesertest zum be quiet! Dark Rock Pro 5, DC2 und DC2 Pro (by corsair123)
Antworten
12
Aufrufe
2K
ApolloX
ApolloX
Hardwareluxx setzt keine externen Werbe- und Tracking-Cookies ein. Auf unserer Webseite finden Sie nur noch Cookies nach berechtigtem Interesse (Art. 6 Abs. 1 Satz 1 lit. f DSGVO) oder eigene funktionelle Cookies. Durch die Nutzung unserer Webseite erklären Sie sich damit einverstanden, dass wir diese Cookies setzen. Mehr Informationen und Möglichkeiten zur Einstellung unserer Cookies finden Sie in unserer Datenschutzerklärung.


Zurück
Oben Unten refresh
