Sammelthread Asrock AB350 Gaming-ITX/ac | X370 Gaming-ITX/ac​

​

die beiden Mini-ITX AM4 von Asrock​



Inhaltsverzeichnis:
  • Technische Daten
  • Preisvergleich
  • Fragen / Antworten
  • RAM Kompatibilität
  • Berichte & Reviews
  • aktuelle BIOS Versionen


Technische Daten

AB350 Gaming-ITX:
Code:
[table="width: 500"]
[tr]
	[td]Gaming Armor[/td]
	[td]Power
- Hi-Density Power Connector (8 pin)
Memory
- 15μ Gold Contact in DIMM Slots
VGA Card
- 15μ Gold Contact in VGA PCIe Slot (PCIE1)
Internet
- Intel® LAN
Cooling
- 2oz Copper PCB
Audio
- Creative Sound Blaster™ Cinema 3[/td]
[/tr]
[tr]
	[td]Unique Feature[/td]
	[td]ASRock Super Alloy
- Premium Power Choke
- Dual-N MOSFET
- Nichicon 12K Black Caps (100% Japan made high quality conductive polymer capacitors)
- Matte Black PCB
- High Density Glass Fabric PCB
- 2oz Copper PCB
Intel® 802.11ac WiFi
ASRock Steel Slots
ASRock Ultra M.2 (PCIe Gen3 x4 & SATA3)
ASRock Full Spike Protection (for all USB, Audio, LAN Ports)
ASRock Live Update & APP Shop[/td]
[/tr]
[tr]
	[td]CPU[/td]
	[td]- Supports AMD Socket AM4 A-Series APUs (Bristol Ridge) and Ryzen Series CPUs (Summit Ridge)
- Digi Power design
- 8 Power Phase design
- Supports 95W Water Cooling[/td]
[/tr]
[tr]
	[td]Chipset[/td]
	[td]- AMD Promontory B350[/td]
[/tr]
[tr]
	[td]Memory[/td]
	[td]- Dual Channel DDR4 Memory Technology
- 2 x DDR4 DIMM Slots
- AMD Ryzen series CPUs support DDR4 3466+(OC) / 3200(OC) / 2933(OC) / 2667 / 2400 / 2133 ECC & non-ECC, un-buffered memory*
- AMD 7th Gen A-Series APUs support DDR4 2400/2133 ECC & non-ECC, un-buffered memory*
- Max. capacity of system memory: 32GB**
- 15μ Gold Contact in DIMM Slots[/td]
[/tr]
[tr]
	[td]BIOS[/td]
	[td]- 128Mb AMI UEFI Legal BIOS with GUI support
- Supports "Plug and Play"
- ACPI 5.1 compliance wake up events
- Supports jumperfree
- SMBIOS 2.3 support
- CPU, DRAM, PCH 1.05V, PROM 2.5V, Voltage Multi-adjustment[/td]
[/tr]
[tr]
	[td]Graphics[/td]
	[td]- Integrated AMD Radeon™ R-Series Graphics in A-series APU*
- DirectX 12, Pixel Shader 5.0
- Max. shared memory 2GB
- Supports 2 x HDMI with max. resolution up to 4K x 2K (4096x2160) @ 24Hz / (3840x2160) @ 30Hz
- Supports Auto Lip Sync, Deep Color (12bpc), xvYCC and HBR (High Bit Rate Audio) with HDMI Ports (Compliant HDMI monitor is required)
- Supports HDCP with HDMI Ports
- Supports Full HD 1080p Blu-ray (BD) playback with HDMI Ports[/td]
[/tr]
[tr]
	[td]Audio[/td]
	[td]- 7.1 CH HD Audio with Content Protection (Realtek ALC1220 Audio Codec)
- Premium Blu-ray Audio support
- Supports Surge Protection
- Nichicon Fine Gold Series Audio Caps
- 120dB SNR DAC with Differential Amplifier
- Pure Power-In
- Direct Drive Technology
- PCB Isolate Shielding
- Impedance Sensing on Line Out port
- Individual PCB Layers for R/L Audio Channel
- Gold Audio Jacks
- Supports Creative Sound Blaster™ Cinema 3[/td]
[/tr]
[tr]
	[td]LAN[/td]
	[td]- Gigabit LAN 10/100/1000 Mb/s
- GigaLAN Intel® I211AT
- Supports Wake-On-LAN
- Supports Lightning/ESD Protection
- Supports Energy Efficient Ethernet 802.3az
- Supports PXE[/td]
[/tr]
[tr]
	[td]Wireless LAN[/td]
	[td]- Intel® 802.11ac WiFi Module (Free Bundle)
- Supports IEEE 802.11a/b/g/n/ac
- Supports Dual-Band (2.4/5 GHz)
- Supports high speed wireless connections up to 433Mbps
- Supports Bluetooth 4.2 / 3.0 + High speed class II[/td]
[/tr]
[tr]
	[td]Slots[/td]
	[td]AMD Ryzen series CPUs
- 1 x PCI Express 3.0 x16 Slot (PCIE1: x16 mode)*
AMD 7th A-Series APUs
- 1 x PCI Express 3.0 x16 Slot (PCIE1: x8 mode)*

- 1 x Vertical M.2 Socket (Key E) with the bundled WiFi-802.11ac module (on the rear I/O)
- 15μ Gold Contact in VGA PCIe Slot (PCIE1)

*Supports NVMe SSD as boot disks[/td]
[/tr]
[tr]
	[td]Storage[/td]
	[td]- 4 x SATA3 6.0 Gb/s Connectors, support RAID (RAID 0, RAID 1 and RAID 10), NCQ, AHCI and Hot Plug
- 1 x Ultra M.2 Socket, supports M Key type 2280 M.2 SATA3 6.0 Gb/s module and M.2 PCI Express module up to Gen3 x4 (32 Gb/s) (with Ryzen Series CPU) or Gen3 x2 (16 Gb/s) (with A-Series APU)*

*Supports NVMe SSD as boot disks[/td]
[/tr]
[tr]
	[td]Connector[/td]
	[td]- 1 x LPC Header
- 1 x AMD Fan LED Header
- 1 x CPU Fan Connector (4-pin)*
- 1 x Chassis Fan Connector (4-pin)
- 1 x Chassis Optional/Water Pump Fan Connector (4-pin) (Smart Fan Speed Control)*
- 1 x 24 pin ATX Power Connector
- 1 x 8 pin 12V Power Connector (Hi-Density Power Connector)
- 1 x Front Panel Audio Connector
- 1 x AMD LED Fan USB Header
- 1 x USB 2.0 Header (Supports 2 USB 2.0 ports) (Supports ESD Protection)
- 1 x USB 3.0 Header (Supports 2 USB 3.0 ports) (Supports ESD Protection)

*The CPU Fan Connector supports the CPU fan of maximum 1A (12W) fan power.

**The Chassis Optional/Water Pump Fan supports the water cooler fan of maximum 1.5A (18W) fan power.
CHA_FAN1/W_PUMP can auto detect if 3-pin or 4-pin fan is in use.[/td]
[/tr]
[tr]
	[td]Rear Panel I/O[/td]
	[td]- 2 x Antenna Ports
- 1 x PS/2 Mouse/Keyboard Port
- 2 x HDMI Ports
- 1 x Optical SPDIF Out Port
- 2 x USB 2.0 Ports (Supports ESD Protection)*
- 1 x USB 3.0 Type-A Port (Supports ESD Protection)
- 1 x USB 3.0 Type-C Port (Supports ESD Protection)
- 2 x USB 3.0 Ports (Supports ESD Protection)
- 1 x RJ-45 LAN Port with LED (ACT/LINK LED and SPEED LED)
- HD Audio Jacks: Rear Speaker / Central / Bass / Line in / Front Speaker / Microphone (Gold Audio Jacks)[/td]
[/tr]
[tr]
	[td]Software and UEFI[/td]
	[td]Software
- ASRock F-Stream
- ASRock RGB LED
- ASRock Key Master
- ASRock APP Charger
- ASRock XFast LAN*
UEFI
- ASRock Full HD UEFI
- ASRock Instant Flash
- ASRock Internet Flash
- ASRock Crashless BIOS
- ASRock Easy RAID Installer[/td]
[/tr]
[tr]
	[td]Support CD[/td]
	[td]- Drivers, Utilities, AntiVirus Software (Trial Version), Google Chrome Browser and Toolbar[/td]
[/tr]
[tr]
	[td]Accessories[/td]
	[td]- Quick Installation Guide, Support CD, I/O Shield
- 2 x SATA Data Cables
- 2 x ASRock WiFi 2.4/5 GHz Antennas
- 1 x Screw for M.2 Socket[/td]
[/tr]
[tr]
	[td]Hardware Monitor[/td]
	[td]- Temperature Sensing: CPU, Chassis, Chassis Optional/Water Pump Fans
- Fan Tachometer: CPU, Chassis, Chassis Optional/Water Pump Fans
- Quiet Fan (Auto adjust chassis fan speed by CPU temperature): CPU, Chassis, Chassis Optional/Water Pump Fans
- Fan Multi-Speed Control: CPU, Chassis, Chassis Optional/Water Pump Fans
- Voltage monitoring: +12V, +5V, +3.3V, CPU Vcore[/td]
[/tr]
[tr]
	[td]Form Factor[/td]
	[td]- Mini-ITX Form Factor: 6.7-in x 6.7-in, 17.0 cm x 17.0 cm
- 2oz Copper PCB[/td]
[/tr]
[tr]
	[td]OS[/td]
	[td]- Microsoft® Windows® 10 64-bit
* For the updated Windows® 10 driver, please visit ASRock's website for details: http://www.asrock.com
[/td]
[/tr]
[tr]
	[td]Certifications[/td]
	[td]- FCC, CE
- ErP/EuP ready (ErP/EuP ready power supply is required)[/td]
[/tr]
[/table]




X370 Gaming-ITX
Code:
[table="width: 500"]
[tr]
	[td]Gaming Armor[/td]
	[td]Power
- Hi-Density Power Connector (8 pin)
Memory
- 15μ Gold Contact in DIMM Slots
VGA Card
- 15μ Gold Contact in VGA PCIe Slot (PCIE1)
Internet
- Intel® LAN
Cooling
- 2oz Copper PCB
Audio
- Creative Sound Blaster™ Cinema 3[/td]
[/tr]
[tr]
	[td]Unique Feature[/td]
	[td]ASRock Super Alloy
- Premium Power Choke
- Dual-N MOSFET
- Nichicon 12K Black Caps (100% Japan made high quality conductive polymer capacitors)
- Matte Black PCB
- High Density Glass Fabric PCB
- 2oz Copper PCB
Intel® 802.11ac WiFi
ASRock Steel Slots
ASRock Ultra M.2 (PCIe Gen3 x4 & SATA3)
ASRock Full Spike Protection (for all USB, Audio, LAN Ports)
ASRock Live Update & APP Shop[/td]
[/tr]
[tr]
	[td]CPU[/td]
	[td]- Supports AMD Socket AM4 A-Series APUs (Bristol Ridge) and Ryzen Series CPUs (Summit Ridge)
- Digi Power design
- 8 Power Phase design
- Supports 95W Water Cooling[/td]
[/tr]
[tr]
	[td]Chipset[/td]
	[td]- AMD Promontory X370[/td]
[/tr]
[tr]
	[td]Memory[/td]
	[td]- Dual Channel DDR4 Memory Technology
- 2 x DDR4 DIMM Slots
- AMD Ryzen series CPUs support DDR4 3466+(OC) / 3200(OC) / 2933(OC) / 2667 / 2400 / 2133 ECC & non-ECC, un-buffered memory*
- AMD 7th Gen A-Series APUs support DDR4 2400/2133 ECC & non-ECC, un-buffered memory**
- Max. capacity of system memory: 32GB**
- 15μ Gold Contact in DIMM Slots[/td]
[/tr]
[tr]
	[td]BIOS[/td]
	[td]- 128Mb AMI UEFI Legal BIOS with GUI support
- Supports "Plug and Play"
- ACPI 5.1 compliance wake up events
- Supports jumperfree
- SMBIOS 2.3 support
- CPU, DRAM, PCH 1.05V, PROM 2.5V, Voltage Multi-adjustment[/td]
[/tr]
[tr]
	[td]Graphics[/td]
	[td]- Integrated AMD Radeon™ R-Series Graphics in A-series APU*
- DirectX 12, Pixel Shader 5.0
- Max. shared memory 2GB
- Supports 2 x HDMI with max. resolution up to 4K x 2K (4096x2160) @ 24Hz / (3840x2160) @ 30Hz
- Supports Auto Lip Sync, Deep Color (12bpc), xvYCC and HBR (High Bit Rate Audio) with HDMI Ports (Compliant HDMI monitor is required)
- Supports HDCP with HDMI Ports
- Supports Full HD 1080p Blu-ray (BD) playback with HDMI Ports[/td]
[/tr]
[tr]
	[td]Audio[/td]
	[td]- 7.1 CH HD Audio with Content Protection (Realtek ALC1220 Audio Codec)
- Premium Blu-ray Audio support
- Supports Surge Protection
- Nichicon Fine Gold Series Audio Caps
- 120dB SNR DAC with Differential Amplifier
- Pure Power-In
- Direct Drive Technology
- PCB Isolate Shielding
- Impedance Sensing on Line Out port
- Individual PCB Layers for R/L Audio Channel
- Gold Audio Jacks
- Supports Creative Sound Blaster™ Cinema 3[/td]
[/tr]
[tr]
	[td]LAN[/td]
	[td]- Gigabit LAN 10/100/1000 Mb/s
- GigaLAN Intel® I211AT
- Supports Wake-On-LAN
- Supports Lightning/ESD Protection
- Supports Energy Efficient Ethernet 802.3az
- Supports PXE[/td]
[/tr]
[tr]
	[td]Wireless LAN[/td]
	[td]- Intel® 802.11ac WiFi Module (Free Bundle)
- Supports IEEE 802.11a/b/g/n/ac
- Supports Dual-Band (2.4/5 GHz)
- Supports high speed wireless connections up to 867Mbps
- 2 antennas to support 2 (Transmit) x 2 (Receive) diversity technology
- Supports Bluetooth 4.2 / 3.0 + High speed class II[/td]
[/tr]
[tr]
	[td]Slots[/td]
	[td]AMD Ryzen series CPUs
- 1 x PCI Express 3.0 x16 Slot (PCIE1: x16 mode)*
AMD 7th A-Series APUs
- 1 x PCI Express 3.0 x16 Slot (PCIE1: x8 mode)*

- 1 x Vertical M.2 Socket (Key E) with the bundled WiFi-802.11ac module (on the rear I/O)
- 15μ Gold Contact in VGA PCIe Slot (PCIE1)

*Supports NVMe SSD as boot disks[/td]
[/tr]
[tr]
	[td]Storage[/td]
	[td]- 4 x SATA3 6.0 Gb/s Connectors, support RAID (RAID 0, RAID 1 and RAID 10), NCQ, AHCI and Hot Plug
- 1 x Ultra M.2 Socket, supports M Key type 2280 M.2 SATA3 6.0 Gb/s module and M.2 PCI Express module up to Gen3 x4 (32 Gb/s) (with Ryzen Series CPU) or Gen3 x2 (16 Gb/s) (with A-Series APU)*

*Supports NVMe SSD as boot disks[/td]
[/tr]
[tr]
	[td]Connector[/td]
	[td]- 1 x LPC Header
- 1 x AMD Fan LED Header
- 1 x CPU Fan Connector (4-pin)*
- 1 x Chassis Fan Connector (4-pin)
- 1 x Chassis Optional/Water Pump Fan Connector (4-pin) (Smart Fan Speed Control)**
- 1 x 24 pin ATX Power Connector
- 1 x 8 pin 12V Power Connector (Hi-Density Power Connector)
- 1 x Front Panel Audio Connector
- 1 x AMD LED Fan USB Header
- 1 x USB 2.0 Header (Supports 2 USB 2.0 ports) (Supports ESD Protection)
- 1 x USB 3.0 Header (Supports 2 USB 3.0 ports) (Supports ESD Protection)

*The CPU Fan Connector supports the CPU fan of maximum 1A (12W) fan power.

**The Chassis Optional/Water Pump Fan supports the water cooler fan of maximum 1.5A (18W) fan power.
CHA_FAN1/W_PUMP can auto detect if 3-pin or 4-pin fan is in use.[/td]
[/tr]
[tr]
	[td]Rear Panel I/O[/td]
	[td]- 2 x Antenna Ports
- 1 x PS/2 Mouse/Keyboard Port
- 2 x HDMI Ports
- 1 x Optical SPDIF Out Port
- 2 x USB 2.0 Ports (Supports ESD Protection)*
- 1 x USB 3.0 Type-A Port (Supports ESD Protection)
- 1 x USB 3.0 Type-C Port (Supports ESD Protection)
- 2 x USB 3.0 Ports (Supports ESD Protection)
- 1 x RJ-45 LAN Port with LED (ACT/LINK LED and SPEED LED)
- HD Audio Jacks: Rear Speaker / Central / Bass / Line in / Front Speaker / Microphone (Gold Audio Jacks)[/td]
[/tr]
[tr]
	[td]Software and UEFI[/td]
	[td]Software
- ASRock F-Stream
- ASRock RGB LED
- ASRock Key Master
- ASRock APP Charger
- ASRock XFast LAN*
UEFI
- ASRock Full HD UEFI
- ASRock Instant Flash
- ASRock Internet Flash
- ASRock Crashless BIOS
- ASRock Easy RAID Installer[/td]
[/tr]
[tr]
	[td]Support CD[/td]
	[td]- Drivers, Utilities, AntiVirus Software (Trial Version), Google Chrome Browser and Toolbar[/td]
[/tr]
[tr]
	[td]Accessories[/td]
	[td]- Quick Installation Guide, Support CD, I/O Shield
- 2 x SATA Data Cables
- 1 x ASRock WiFi 2.4/5 GHz Antenna
- 1 x Screw for M.2 Socket[/td]
[/tr]
[tr]
	[td]Hardware Monitor[/td]
	[td]- Temperature Sensing: CPU, Chassis, Chassis Optional/Water Pump Fans
- Fan Tachometer: CPU, Chassis, Chassis Optional/Water Pump Fans
- Quiet Fan (Auto adjust chassis fan speed by CPU temperature): CPU, Chassis, Chassis Optional/Water Pump Fans
- Fan Multi-Speed Control: CPU, Chassis, Chassis Optional/Water Pump Fans
- Voltage monitoring: +12V, +5V, +3.3V, CPU Vcore[/td]
[/tr]
[tr]
	[td]Form Factor[/td]
	[td]- Mini-ITX Form Factor: 6.7-in x 6.7-in, 17.0 cm x 17.0 cm
- 2oz Copper PCB[/td]
[/tr]
[tr]
	[td]OS[/td]
	[td]- Microsoft® Windows® 10 64-bit
[/td]
[/tr]
[tr]
	[td]Certifications[/td]
	[td]- FCC, CE
- ErP/EuP ready (ErP/EuP ready power supply is required)[/td]
[/tr]
[/table]

Preisvergleich

AB350 Gaming-ITX/ac: ASRock Fatal1ty AB350 Gaming-ITX/ac Preisvergleich geizhals.eu EU

X370 Gaming-ITX/ac: ASRock Fatal1ty X370 Gaming-ITX/ac Preisvergleich geizhals.eu EU

Fragen und Antworten:

  • Was ist der Unterschied zwischen dem AB350 und X370?
    Da ein ITX Board nicht die kompletten Vorteile von X370 nützen kann, unterscheiden sich die beiden nur gering. Das X370 hat schnelleres WLAN und erlaubt PCIe Bifurcation

    edit 17.8.2017: Die beiden haben nun doch andere VRM Komponenten, wie br0da herausgefunden hat:
    FDPC5030 = AB350; SM7341EH = X370
    br0da schrieb:
    ASRocks X370 und B350 mini-ITX unterscheidet doch mehr, als der Kühlkörper (anfangs): VRM on the new AM4 motherboards - Page 251
    Die FETs im Vergleich:

    RDS(on) max​
    		Rise + Fall Time
    FDPC5030Q1:
    5.0 mOhm @ VGS = 10 V @ ID = 17A
    6.5 mOhm @ VGS = 4.5V @ ID = 14 A

    Q2:
    2.4 mOhm @ VGS = 10V @ ID = 25 A
    3.0 mOhm @ VGS = 4.5V @ ID = 22 A    		Q1: 20ns
    Q2: 20ns
    SM7341EHQ1:
    3.9mOhm @ VGS = 10V @ ID = 24A
    6.5mOhm @ VGS = 4.5V @ ID = 24A

    Q2:
    1.2mOhm @ VGS =10V @ ID = 24A
    2mOhm @ VGS =4.5V @ ID = 24A    		Q1: 18.6ns
    Q2: 39ns
    Zum Vergrößern anklicken....

  • Wie unterschieden sich die VRM Kühler?
    alt: https://abload.de/img/img_15572ssdc.jpg
    neu: https://abload.de/img/fullsizerenderfaujg.jpg

  • Ich habe noch den alten VRM-Kühler, was kann ich tun?
    Schreibt den Asrock Support an! Der Support will danach noch eine Rechnung und die Seriennummer vom Board.
    ASRock > Support Request Form

  • Welchen RAM habt ihr getestet?
    Simaryp schrieb:
    Dazu habe ich ein 16GB Trident Z 3200MHz CL14 Kit. F4-3200C14D-16GTZ
    Mit den XMP Profil konnte ich den Ram nicht starten. Wenn ich jedoch die Spannung auf 1.4V erhöhe, die command rate auf 1T setze, Geardown Mode und BankGroupSwap deaktiviere, dann läuft er und es gab nach 2 Stunden Memtest64 keine Fehler.
    Zum Vergrößern anklicken....

    matrickz schrieb:
    Als RAM habe ich Kingston KVR21E15D8K2/16I
    Zum Vergrößern anklicken....

    Corsair CMK16GX4M2A2400C14 funktioniert ebenfalls einwandfrei, ist direkt mit 2400Mhz gestartet.

    xXx-Eagleone-xXx schrieb:
    Aber ne kleine Info, ich habe diesen RAM hier beim Kollegen auf einen AB350 am Laufen:
    GWW416GB3000C15DC

    Dieser hat Samsung D-Die und ist Dualranked. Er läuft auf 3000Mhz mit 15-17-17-35 bei 1,35v, das läuft tadellos. Haben gestern was probiert und sind am Ende bei 1,35v auf 3200mhz bei 17-19-19-38 gekommen. Dualranked sollte er so schnell sein wie 3400-3500er Singlerank.
    Zum Vergrößern anklicken....

RAM Kompatibilität

Asrock gibt folgenden Arbeitsspeicher auf der Homepage an (Update 7.10.2017; 27 neue Einträge):

Code:
DDR4	3000	4GB	ADATA	KM4B4GX2A-3000-15-16-16-36-0			SS		2pcs	v
DDR4	2800	16GB	ADATA	AX4U2800316G16			SS		2pcs
DDR4	2400	8GB	ADATA	AX4U2400W8G16-SRD			DS		2pcs
DDR4	2400	8GB	ADATA	AX4U2400W8G16-QRD			DS		2pcs
DDR4	2400	8GB	ADATA	AX4U2400316G16-BBF			DS		2pcs
DDR4	2400	8GB	ADATA	AX4U2400W8G16-BRD			DS		2pcs
DDR4	2400	8GB	ADATA	AX4U2400W8G16-QWZ			DS		2pcs
DDR4	2400	8GB	ADATA	AX4U2400W8G16-QRZ			DS		2pcs
DDR4	2400	8GB	ADATA	AX4U2400W8G16-DWZ			DS		2pcs
DDR4	2400	8GB	ADATA	AX4U2400W8G16-BRZ			DS		2pcs
DDR4	2400	8GB	ADATA	AX4U2400W8G16-BBZ			DS		2pcs
DDR4	2400	8GB	ADATA	AX4U2400W8G16-BWZ			DS		2pcs
DDR4	2400	8GB	ADATA	AX4U2400W8G16-DRD			SS		2pcs
DDR4	2400	8GB	ADATA	AX4U2400W8G16-DRZ			DS		2pcs
DDR4	2400	4GB	ADATA	AX4U2400W4G16-DRZ			SS		2pcs
DDR4	2400	4GB	ADATA	AX4U2400W4G16-SBF			SS		2pcs
DDR4	2400	4GB	ADATA	AX4U2400W4G16-BBF			SS		2pcs
DDR4	2400	4GB	ADATA	AX4U2400W4G16-BWZ			SS		2pcs
DDR4	2400	4GB	ADATA	AX4U2400W4G16-QWZ			SS		2pcs
DDR4	2400	4GB	ADATA	AX4U2400W4G16-BBZ			SS		2pcs
DDR4	2400	4GB	ADATA	AX4U2400W4G16-BRZ			SS		2pcs
DDR4	2400	4GB	ADATA	AX4U2400W4G16-DWZ			SS		2pcs
DDR4	2400	4GB	ADATA	AX4U2400W4G16-SWZ			SS		2pcs
DDR4	2400	4GB	ADATA	AX4U2400W4G16-DRZ			SS		2pcs
DDR4	2400	4GB	ADATA	AX4U2400W4G16-QRZ			SS		2pcs
DDR4	2400	4GB	ADATA	AX4U2400W4G16-SRZ			SS		2pcs
DDR4	2400	16GB	ADATA	AX4U2400316G16-QRZ			DS		2pcs
DDR4	2400	16GB	ADATA	AX4U2400316G16-QWZ			DS		2pcs
DDR4	2400	16GB	ADATA	AX4U2400316G16-SRZ			DS		2pcs
DDR4	2400	16GB	ADATA	AX4U2400316G16-SRZ			DS		2pcs
DDR4	2400	16GB	ADATA	AX4U2400316G16-BRZ	ADATA		DS		2pcs
DDR4	2400	16GB	ADATA	AX4U2400316G16-BRZ	ADATA		DS		2pcs
DDR4	2400	16GB	ADATA	AX4U2400316G16-DWZ			DS		2pcs
DDR4	2400	16GB	ADATA	AX4U2400316G16-SBF			DS		2pcs
DDR4	2400	16GB	ADATA	AX4U2400316G16-SWZ			DS		2pcs
DDR4	2400	16GB	ADATA	AX4U2400316G16-QRD			DS		2pcs
DDR4	2400	16GB	ADATA	AX4U2400316G16-QRD			DS		2pcs
DDR4	2400	16GB	ADATA	AX4U2400316G16-DRD			DS		2pcs
DDR4	2400	16GB	ADATA	AX4U2400316G16-DRD			DS		2pcs
DDR4	2400	16GB	ADATA	AX4U2400316G16-SRD			DS		2pcs
DDR4	2400	16GB	ADATA	AX4U2400316G16-BWZ			SS		2pcs
DDR4	2400	16GB	ADATA	AX4U2400316G16-BRD			SS		2pcs
DDR4	2400	16GB	ADATA	AX4U2400316G16-DRZ			DS		2pcs
DDR4	2400	16GB	ADATA	AX4U2400316G16-SRZ			DS		2pcs
DDR4	2133	8GB	ADATA	AD4E2133W8G15-BHYA (ECC)			SS		2pcs
DDR4	2400	8GB	Apacer	AU08GGB24CEYBGC			SS		2pcs
DDR4	2133	8GB	Apacer	78.C1GM3.AF10B	Hynix		DS		2pcs
DDR4	3000	8GB	Avexir	AVD4UZ130001608G-4BZ1RR			SS		2pcs	v
DDR4	2400	8GB	Avexir	AVD4UZ124001608G-1COR			SS		2pcs
DDR4	2400	4GB	Avexir	AVD4UZ124001604G-1COB			SS		2pcs
DDR4	3000	8GB	Corsair	CMD32GX4M4B3000C15 (Hynix-M)			SS		2pcs	v
DDR4	2800	8GB	Corsair	CMK32GX4M4A2800C16			DS		2pcs
DDR4	2800	8GB	Corsair	CMD32GX4M4A2800C16			DS		2pcs
DDR4	2800	4GB	Corsair	CMD16GX4M4A2800C16			SS		2pcs
DDR4	2666	8GB	Corsair	CMD32GX4M4A2666C15 ver4.23			DS		2pcs
DDR4	2666	8GB	Corsair	CMD32GX4M4A2666C16			DS		2pcs
DDR4	2666	8GB	Corsair	CMK32GX4M4A2666C16			DS		2pcs
DDR4	2666	8GB	Corsair	CMK32GX4M4A2666C16 ver 5.30			SS		2pcs
DDR4	2666	4GB	Corsair	CMD16GX4M4A2666C15			SS		2pcs
DDR4	2666	4GB	Corsair	CMK16GX4M4A2666C16			SS		2pcs
DDR4	2666	4GB	Corsair	CMD16GX4M4A2666C16			SS		2pcs
DDR4	2400	8GB	Corsair	CMK32GX4M2A2400C14			SS		2pcs
DDR4	2133	4GB	Corsair	CMV4GX4M1A2133C15			SS		2pcs
DDR4	2666	8GB	Crucial	BLT8G4D26AFTA.16FAD			SS		2pcs
DDR4	2666	4GB	Crucial	BLE4G4D26AFEA.8FAD			SS		2pcs
DDR4	2400	8GB	Crucial	CT8G4WFD824A.18FB1 (ECC)			SS		2pcs
DDR4	2133	8GB	Crucial	CT8G4DFS8213.8FB1			SS		2pcs
DDR4	2133	8GB	Crucial	CT8G4DFD8213.16FA2			SS		2pcs
DDR4	2133	8GB	Crucial	CT8G4DFD8213.C16FAD11			SS		2pcs
DDR4	2133	4GB	Crucial	CT4G4DFS8213.8FA1			SS		2pcs
DDR4	2133	16GB	Crucial	CT16G4DFD8213.16FB1			SS		2pcs
DDR4	3066	8GB	G.Skill	F4-4133C19D-16GTZKWC			SS		2pcs	v
DDR4	3066	8GB	G.Skill	F4-4000C18D-16GTZR			SS		2pcs	v
DDR4	3000	4GB	G.Skill	F4-3000C15Q-16GRR			SS		2pcs	v
DDR4	2933	8GB	G.Skill	F4-3200C16D-16GTZB			SS		2pcs	v
DDR4	2933	8GB	G.Skill	F4-4266C19D-16GTZR			SS		2pcs	v
DDR4	2933	8GB	G.Skill	F4-3466C16D-16GTZSK			SS		2pcs	v
DDR4	2933	16GB	G.Skill	F4-3333C16D-32GTZSK			DS		2pcs	v
DDR4	2933	16GB	G.Skill	F4-3200C14D-32GTZR			DS		2pcs	v
DDR4	2933	16GB	G.Skill	F4-3866C18D-32GTZR			DS		2pcs	v
DDR4	2933	16GB	G.Skill	F4-3200C15D-32GTZR			DS		2pcs	v
DDR4	2400	8GB	G.Skill	F4-2400C16D-16GFXR			SS		2pcs
DDR4	2400	8GB	G.Skill	F4-2400C15D-16GFX			SS		2pcs
DDR4	2400	8GB	G.Skill	F4-2400C15D-16GFXR			SS		2pcs
DDR4	2400	8GB	G.Skill	F4-2400C15D-16GFT			SS		2pcs
DDR4	2400	8GB	G.Skill	F4-2400C16D-16GFX			SS		2pcs
DDR4	2400	8GB	G.Skill	F4-2400C15D-16GBTZR			SS		2pcs
DDR4	2400	8GB	G.Skill	F4-2400C16D-16GFT			SS		2pcs
DDR4	2400	4GB	G.Skill	F4-2400C15D-8GFT			SS		2pcs
DDR4	2400	4GB	G.Skill	F4-2400C16D-8GFT			SS		2pcs
DDR4	2400	4GB	G.Skill	F4-2400C16D-8GFXR			SS		2pcs
DDR4	2400	4GB	G.Skill	F4-2400C16D-8GFX			SS		2pcs
DDR4	2400	4GB	G.Skill	F4-2400C15D-8GFXR			SS		2pcs
DDR4	2400	4GB	G.Skill	F4-2400C15D-8GFX			SS		2pcs
DDR4	2400	16GB	G.Skill	F4-2400C16D-32GFXR			DS		2pcs
DDR4	2400	16GB	G.Skill	F4-2400C16D-32GFT			DS		2pcs
DDR4	2400	16GB	G.Skill	F4-2400C15D-32GFX			DS		2pcs
DDR4	2400	16GB	G.Skill	F4-2400C15D-32GFXR			DS		2pcs
DDR4	2400	16GB	G.Skill	F4-2400C16D-32GFX			DS		2pcs
DDR4	2400	16GB	G.Skill	F4-2400C15D-32GFT			DS		2pcs
DDR4	2133	8GB	G.Skill	F4-2133C15D-16GFT			SS		2pcs
DDR4	2133	8GB	G.Skill	F4-2133C15D-16GFXR			SS		2pcs
DDR4	2133	8GB	G.Skill	F4-2133C15D-16GFX			SS		2pcs
DDR4	2133	4GB	G.Skill	F4-2133C15D-8GFX			SS		2pcs
DDR4	2133	4GB	G.Skill	F4-2133C15D-8GFXR			SS		2pcs
DDR4	2133	4GB	G.Skill	F4-2133C15D-8GFT			SS		2pcs
DDR4	2133	16GB	G.Skill	F4-2133C15D-32GFX			DS		2pcs
DDR4	2133	16GB	G.Skill	F4-2133C15D-32GFT			DS		2pcs
DDR4	2133	16GB	G.Skill	F4-2133C15D-32GFXR			DS		2pcs
DDR4	2400	4GB	Geil	GWB48GB2400C14DC			SS		2pcs
DDR4	2133	8GB	Geil	GP48GB2133C15SC			SS		2pcs
DDR4	2666	8GB	HyperX	HX426C15FB/8			DS		2pcs
DDR4	2666	8GB	HyperX	HX426C13SB2K4/32			DS		2pcs
DDR4	2666	8GB	HyperX	HX426C13PB3/8	Hynix M-die		SS		2pcs
DDR4	2666	8GB	HyperX	HX426C13PB3K4/32	Hynix M-die		SS		2pcs
DDR4	2666	8GB	HyperX	HX426C13PB3K2/16	Hynix M-die		SS		2pcs
DDR4	2666	16GB	HyperX	HX426C13PB3/16	Hynix M-die		DS		2pcs
DDR4	2666	16GB	HyperX	HX426C13PB3K2/32	Hynix M-die		DS		2pcs
DDR4	2666	16GB	HyperX	HX426C13PB3K4/64	Hynix M-die		DS		2pcs
DDR4	2400	8GB	HyperX	HX424C15FB2K4/32			SS		2pcs
DDR4	2400	8GB	HyperX	HX424C12PB3K4/32	Hynix M-die		SS		2pcs
DDR4	2400	8GB	HyperX	HX424C12PB3K2/16	Hynix M-die		SS		2pcs
DDR4	2400	8GB	HyperX	HX424C12PB3/8	Hynix M-die		SS		2pcs
DDR4	2400	4GB	HyperX	HX424C15FBK4/16			SS		2pcs
DDR4	2400	16GB	HyperX	HX424C15FBK4/64			DS		2pcs
DDR4	2400	16GB	HyperX	HX424C12PB3K2/32	Hynix M-die		DS		2pcs
DDR4	2400	16GB	HyperX	HX424C12PB3/16	Hynix M-die		DS		2pcs
DDR4	2133	8GB	HyperX	HX421C14FB2K4/32			SS		2pcs
DDR4	2133	8GB	HyperX	HX421C14FB/8			DS		2pcs
DDR4	2400	8GB	J&A	JAD4U24001608-8M			SS		2pcs
DDR4	2400	4GB	J&A	JAD4U24001608-4M			SS		2pcs
DDR4	2133	4GB	J&A	JAD4U21331508-4M			SS		2pcs
DDR4	2666	8GB	Kingston	KVR26N19S8/8	Micron D-die		SS		2pcs
DDR4	2666	8GB	Kingston	KVR26N19S8/8	Micron H-die		SS		2pcs
DDR4	2666	16GB	Kingston	KVR26N19D8/16	Micron D-die		DS		2pcs
DDR4	2666	16GB	Kingston	KVR26N19D8/16	Micron H-die		DS		2pcs
DDR4	2400	8GB	Kingston	KVR24N17S8/8			SS		2pcs
DDR4	2400	8GB	Kingston	HX424C15FBK4/32			SS		2pcs
DDR4	2400	8GB	Kingston	HX424C15FB2/8			SS		2pcs
DDR4	2400	4GB	Kingston	KVR24N17S8/4	Micron		SS		2pcs
DDR4	2133	8GB	Kingston	KVR21N15S8/8			SS		2pcs
DDR4	2133	8GB	Kingston	KVR21N15D8/8			DS		2pcs
DDR4	2133	4GB	Kingston	KVR21N15S8/4			SS		2pcs
DDR4	2133	16GB	Kingston	KVR21N15D8/16			DS		2pcs
DDR4	3000	8GB	KLEVV	IM44GU88A30-FGGHMZ			SS		2pcs	v
DDR4	3000	8GB	KLEVV	IM44GU88A30-FGGHMB			SS		2pcs	v
DDR4	3000	4GB	KLEVV	IM44GU48A30-GIIHMC			SS		2pcs	v
DDR4	3000	4GB	KLEVV	KM4Z4GX1A-3000-15-16-16-36-1			SS		2pcs	v
DDR4	3000	4GB	KLEVV	KM4B4GX1A-3000-15-16-16-36-0			SS		2pcs	v
DDR4	3000	4GB	KLEVV	KM4Z4GX2A-3000-15-16-16-36-1			SS		2pcs	v
DDR4	2666	8GB	KLEVV	KM4Z8GX1N-2666-15-15-15-35-1			SS		2pcs
DDR4	2666	8GB	KLEVV	KM4Z8GX2N-2666-15-15-15-35-1			SS		2pcs
DDR4	2666	4GB	KLEVV	KM4Z4GX2N-2666-15-15-15-35-1			SS		2pcs
DDR4	2666	4GB	KLEVV	KM4Z4GX1N-2666-15-15-15-35-1			SS		2pcs
DDR4	2666	16GB	KLEVV	KM4Z16X1N-2666-15-15-15-35-0			DS		2pcs
DDR4	2666	16GB	KLEVV	KM4Z16X2N-2666-15-15-15-35-0			DS		2pcs
DDR4	2400	8GB	KLEVV	KM4Z8GX2N-2400-15-15-15-35-1			SS		2pcs
DDR4	2400	8GB	KLEVV	KM4Z8GX1N-2400-15-15-15-35-1			SS		2pcs
DDR4	2400	4GB	KLEVV	KM4Z4GX2N-2400-15-15-15-35-1			SS		2pcs
DDR4	2400	4GB	KLEVV	KM4Z4GX1N-2400-15-15-15-35-1			SS		2pcs
DDR4	2400	16GB	KLEVV	KM4Z16X2N-2400-15-15-15-35-0			DS		2pcs
DDR4	2400	16GB	KLEVV	KM4Z16X1N-2400-15-15-15-35-0			DS		2pcs
DDR4	2133	8GB	KLEVV	IMA41GU6MFR8N-TF1			SS		2pcs
DDR4	3000	8GB	Neo Forza	NFMUD480E8-3000DH2A			SS		2pcs
DDR4	2800	4GB	Panram	PUD42800C164G4NJW			SS		2pcs
DDR4	2666	8GB	Panram	W4U2666PS-8G			SS		2pcs
DDR4	2666	16GB	Panram	W4U2666PS-16G			DS		2pcs
DDR4	2400	8GB	Panram	PUD42400C158G4NJW			DS		2pcs
DDR4	2400	8GB	Panram	W4U2400PS-8G			SS		2pcs
DDR4	2133	8GB	Panram	W4U2133PS-8G			SS		2pcs
DDR4	3333	8GB	Patriot	PV416G340C6K (11BF2)			SS		2pcs	v
DDR4	3333	4GB	Patriot	PV48G340C6K (11E2)			SS		2pcs	v
DDR4	3333	4GB	Patriot	PV48G360C7K (11E1)			SS		2pcs	v
DDR4	3200	8GB	Patriot	PV416G360C7K (11BF1)			SS		2pcs	v
DDR4	3200	8GB	Patriot	PV416G320C6K (11BF2)			SS		2pcs	v
DDR4	3200	4GB	Patriot	PV48G320C6K (11EC2)			SS		2pcs	v
DDR4	3200	4GB	Patriot	PV48G320C6K (11D1)	Samsung 11D1		SS		2pcs	v
DDR4	3000	4GB	Patriot	PV48G300C6K (14M1)			SS		2pcs	v
DDR4	2933	8GB	Patriot	PV416G300C6K (11BF2)			SS		2pcs	v
DDR4	2933	4GB	Patriot	PV48G300C6K (11EC2)			SS		2pcs	v
DDR4	2400	8GB	Patriot	PSD48G240081			SS		2pcs
DDR4	2400	8GB	Patriot	PVE416G240C5KRD (11BF2)			SS		2pcs
DDR4	2400	4GB	Patriot	PSD44G240081			SS		2pcs
DDR4	2400	4GB	Patriot	PVE48G240C5KRD (11EC2)			SS		2pcs
DDR4	2400	16GB	Patriot	PSD416G24002			DS		2pcs
DDR4	2133	8GB	Patriot	PSD48G21332			SS		2pcs
DDR4	2133	4GB	Patriot	PSD44G213381			SS		2pcs
DDR4	2400	4GB	Samsung	M378A5244CB0-CRC			SS		2pcs
DDR4	2133	8GB	Samsung	M378A5143DB0-CPB			SS		2pcs
DDR4	2133	8GB	Samsung	M391A1G43EB1-CPBQ (ECC)			SS		2pcs
DDR4	2133	4GB	Samsung	M378A5143EB1-CPB			SS		2pcs
DDR4	2133	4GB	Samsung	M378A1G43DB0-CPB			SS		2pcs
DDR4	2133	8GB	Silicon Power	SP008GBLFU213N01			SS		2pcs
DDR4	2666	8GB	Team	TFWD48G2666C15BBK			SS		2pcs
DDR4	2400	8GB	Team	TED48G2400C16BK			SS		2pcs
DDR4	2400	4GB	Team	TED44G2400C16BK			SS		2pcs
DDR4	2133	8GB	Transcend	TS1GLH64V1H			DS		2pcs
DDR4	2400	8GB	UMAX	84G48GA3SP-24MSPGNGFY7B			SS		2pcs
DDR4	2400	8GB	UMAX	84G48GA3CP-241MCALGFY7J1			SS		2pcs
DDR4	2400	16GB	UMAX	84G416A3CP-241MCGNGFY7B			DS		2pcs
DDR4	2400	16GB	UMAX	84G416A3CP-241MCGNGFY7J1			DS		2pcs
DDR4	2133	8GB	UMAX	RMUM8GD42131024			SS		2pcs
DDR4	2133	8GB	UMAX	RMUM8GD42133512			SS		2pcs
DDR4	2133	4GB	UMAX	RMUM4GD421333512			SS		2pcs
DDR4	2133	4GB	UMAX	RMUM4GD42133512			SS		2pcs
DDR4	2400	8GB	V-Color	TD8G16C17-UH			DS		2pcs
DDR4	2400	8GB	V-Color	TC48G24S817			SS		2pcs
DDR4	2133	8GB	V-Color	TC48G21S815-iMS			SS		2pcs
DDR4	2133	8GB	V-Color	TD8G8C15-093E			SS		2pcs


Berichte & Reviews

https://smallformfactor.net/reviews/motherboards/fatal1ty-asrocks-x370-ab350-gaming-itxac-motherboards-reviewed

deutsches Video-Review: ASRock Fatal1ty AB350 Gaming-ITX/ac - Quick Review - YouTube


aktuelle BIOS Versionen

16.03.2018 - Aktuell gibt es einen Bug mit den Raven Ridge CPUs die bei WLAN Nutzung zur Instabilität führen. Dazu solltet ihr mal einen Blick in die Beta BIOS werfen. (4.51A)
Links zu den neusten BIOS Versionen findet ihr hier:
AB350: ASRock > Fatal1ty AB350 Gaming-ITX/ac
X370: ASRock > Fatal1ty X370 Gaming-ITX/ac

Wer noch eine ältere Version nutzt und auf 4.0 oder höher möchte, bitte das Bridge BIOS nicht vergessen.

Zuletzt bearbeitet von einem Moderator:
Zum Vergrößern anklicken....
Ich nutze mal den Thread, auch wenn ich das Nachfolger Board (B450 Gaming-ITX) verwende.

Aktuell habe ich das Problem, dass das System aus dem Energiesparen nicht mehr aufwachen kann. Es kommt immer zu einem Reboot, ansonsten läuft das System absolut stabil.
Habt ihr so ein Problem schon einmal gehabt? Könnte das Problem eventuell vom Netzteil kommen?

Zuletzt bearbeitet:
Wenn Du diese Anzeige nicht sehen willst, registriere Dich und/oder logge Dich ein.
Zufällig "fast startup" an?

da es ja Bios-Versionen für Matisse gibt, stellt sich die Frage, ob es nochmal ein Bios für Renoir gibt? das Wäre nämlich ein Mega Upgrade pfad...

Schwer zu sagen, aber diese Einstellung macht häufiger Probleme. Versuchs mal.

HardwareFreaky schrieb:
Will keiner sein Board los werden? Find keins mehr und möchte mein Fullcover kühler wieder verbauen 😂
Zum Vergrößern anklicken....

Ich hätte da ein AB350-ITX abzugeben. Bei Interesse, dann bitte PN. ;)
Beitrag automatisch zusammengeführt:

Intel WiFi- und BT Treiber v21.90
www.intel.de

Unterstützung für Wireless

Support für Produkt-Highlights, aktuelle Inhalte, Downloads und mehr für drahtlose Geräte.
www.intel.de www.intel.de

Habe neulich von BIOS 4.9 auf 5.70 geupdatet. Seit dem liegt der Verbrauch etwa 8W im Leerlauf höher. Hat einer eine Idee warum? CPU taktet sich runter, daran liegt es nicht

Tritt der Effekt auch mit aktuellem Chipsatztreiber + aktuellen RyzenBalanced-Energiesparplan auf? Sind dieselben onboard-Komponenten akiv/deaktiviert wie vor dem UEFI Update (LAN...).

Was ist mit dem offiziellen und neuerem UEFI 6.50 - Update AMD AGESA Combo-AM4 1.0.0.4 Patch B?
Damit werden die 1000er/2000er/3000 Ryzen CPU insgesamt unterstützt - siehe Info bei Computerbase zu COMBO AGESA.

Ach so: wie hast Du die 8W Mehrverbrauch "gemessen"? Softwaretool oder Stromverbrauchsmessgerät in Steckdose?

Zuletzt bearbeitet:
Habe ich bisher nicht getestet da die Version lt. ASRock Homepage für Raven Ridge nicht empfohlen wird. Gemessen wurde mit Messgerät an der Steckdose.

SVI90 schrieb:
Habe ich bisher nicht getestet da die Version lt. ASRock Homepage für Raven Ridge nicht empfohlen wird. Gemessen wurde mit Messgerät an der Steckdose.
Zum Vergrößern anklicken....

auch BIOS 6.50 verbraucht im idle deutlich mehr. LAN, WLAN, Bluetooth und Sound abschalten bringt fast nichts

ASRock rollt ja so langsam ComboAM4 1006 aus, ich hoffe auch auf ein baldiges release für die ITX Mobos.

Anbei ein Paar Bilder vom 12 kerner 3900X auf dem kleine B350 mit dem FullCover Wasserblock. Temperaturen sind super(unter 80°C), dafür dass ich die Lüfter "aus" habe und das System passiv im test lief.

Ram läuft auf 3766 mit entsprechendem Infinity fabric . Die CPU Boostet auf einem kern "Fast" auf die Vorgaben, 4566Mhz.

Die rückseite der Spannungswandler wurde in keinem test wärmer als 56°C gemessen mit einem IR Thermometer und externen Sensor vom Corsair Commander.

Die CPU Läuft erstaunlich gut auf dem Board, sehe bis auf PCIe 4.0 keinen bedarf an B550 oder X570

bei fragen einfach raus damit
Grüße


Anhänge

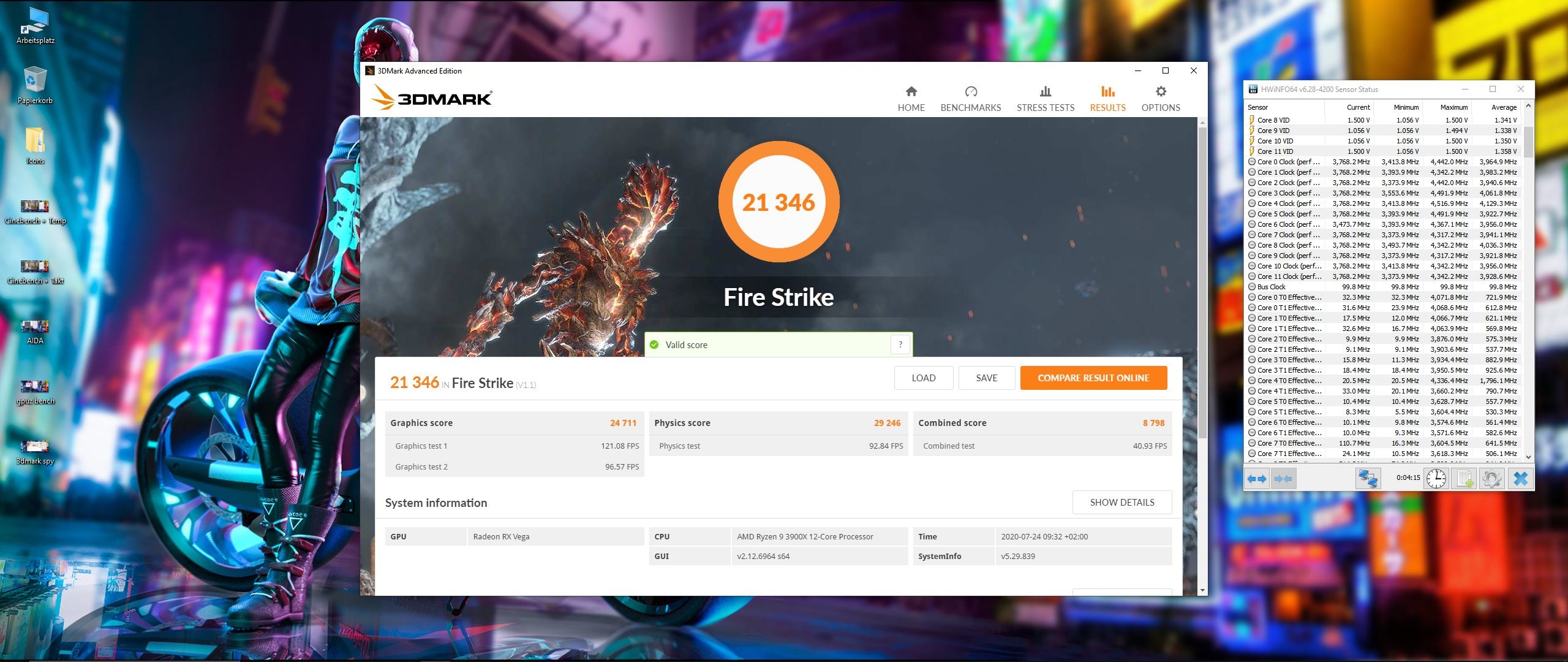

  • 3dmark firestrike.jpg
    3dmark firestrike.jpg
    338,3 KB · Aufrufe: 376

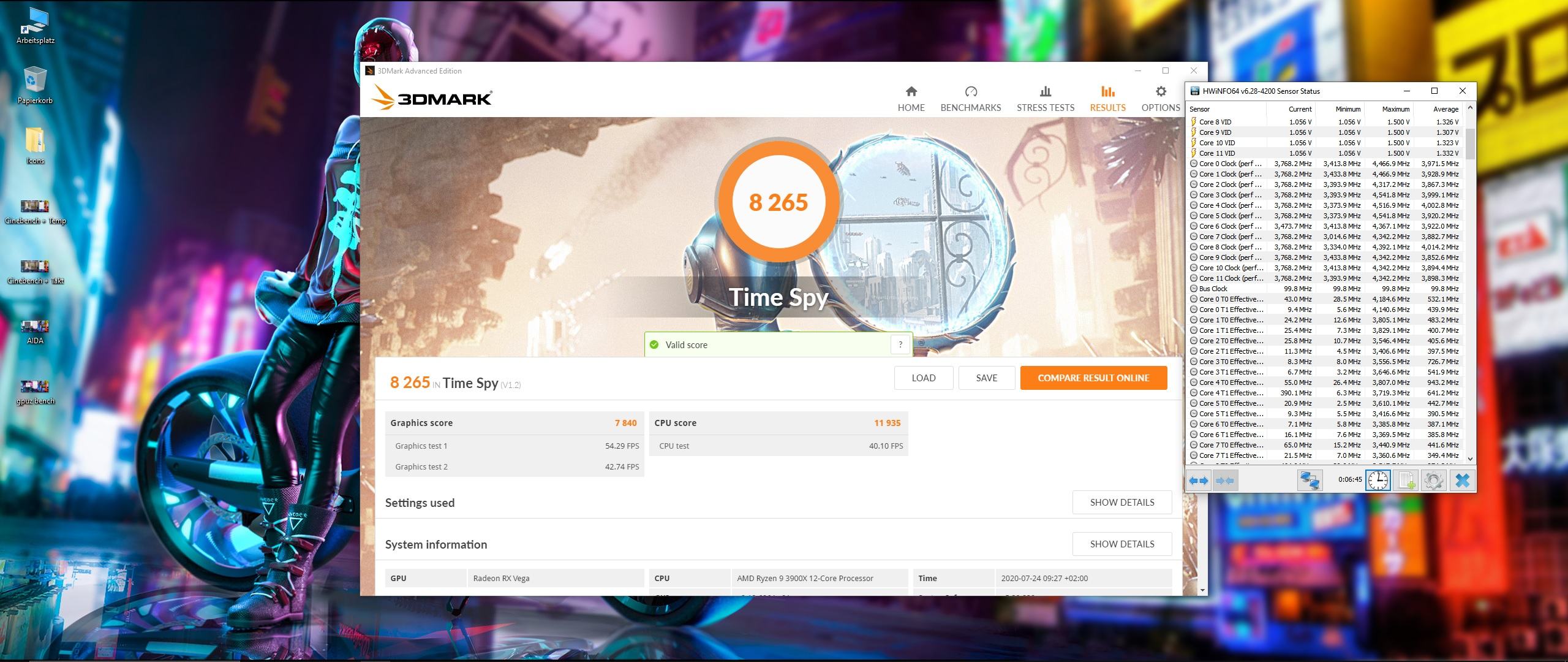

  • 3dmark spy.jpg
    3dmark spy.jpg
    354,5 KB · Aufrufe: 372

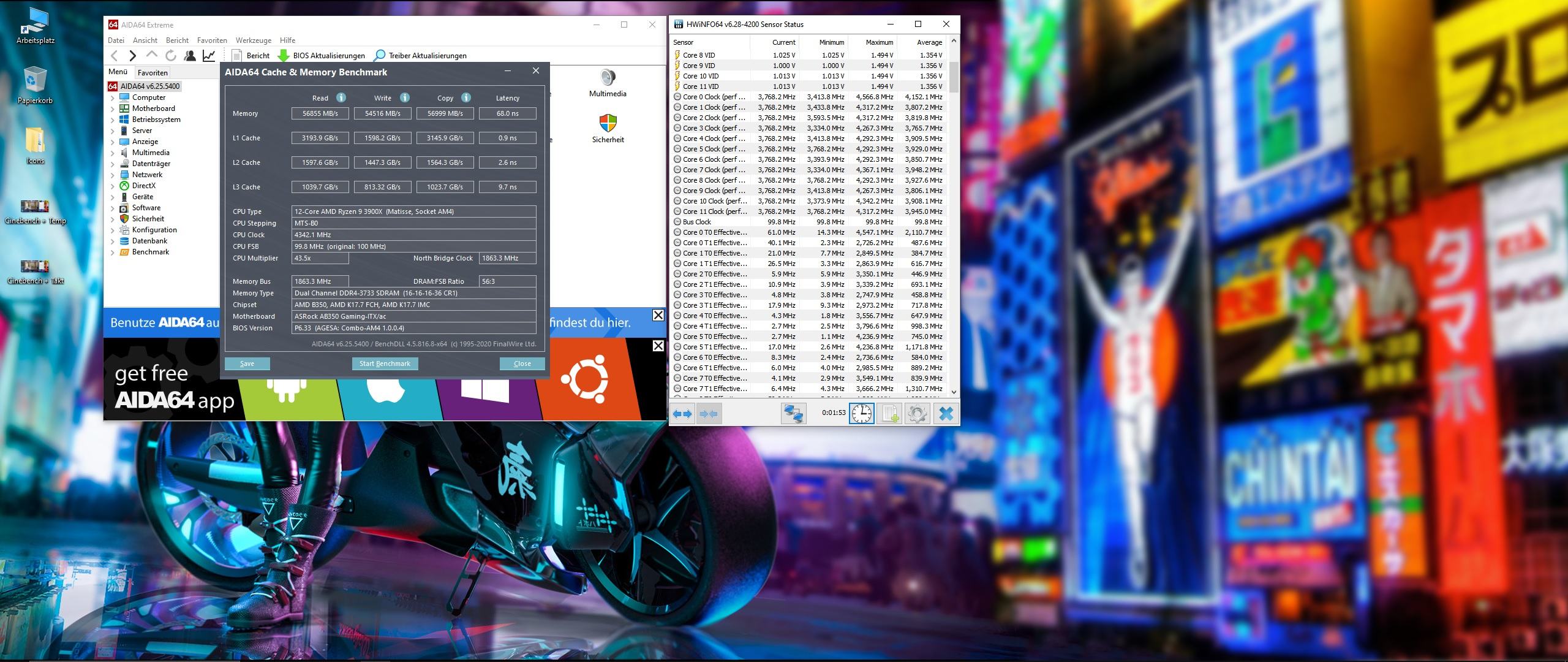

  • AIDA.jpg
    388,4 KB · Aufrufe: 391
  • Cinebench + Takt.jpg
    Cinebench + Takt.jpg
    391,8 KB · Aufrufe: 375

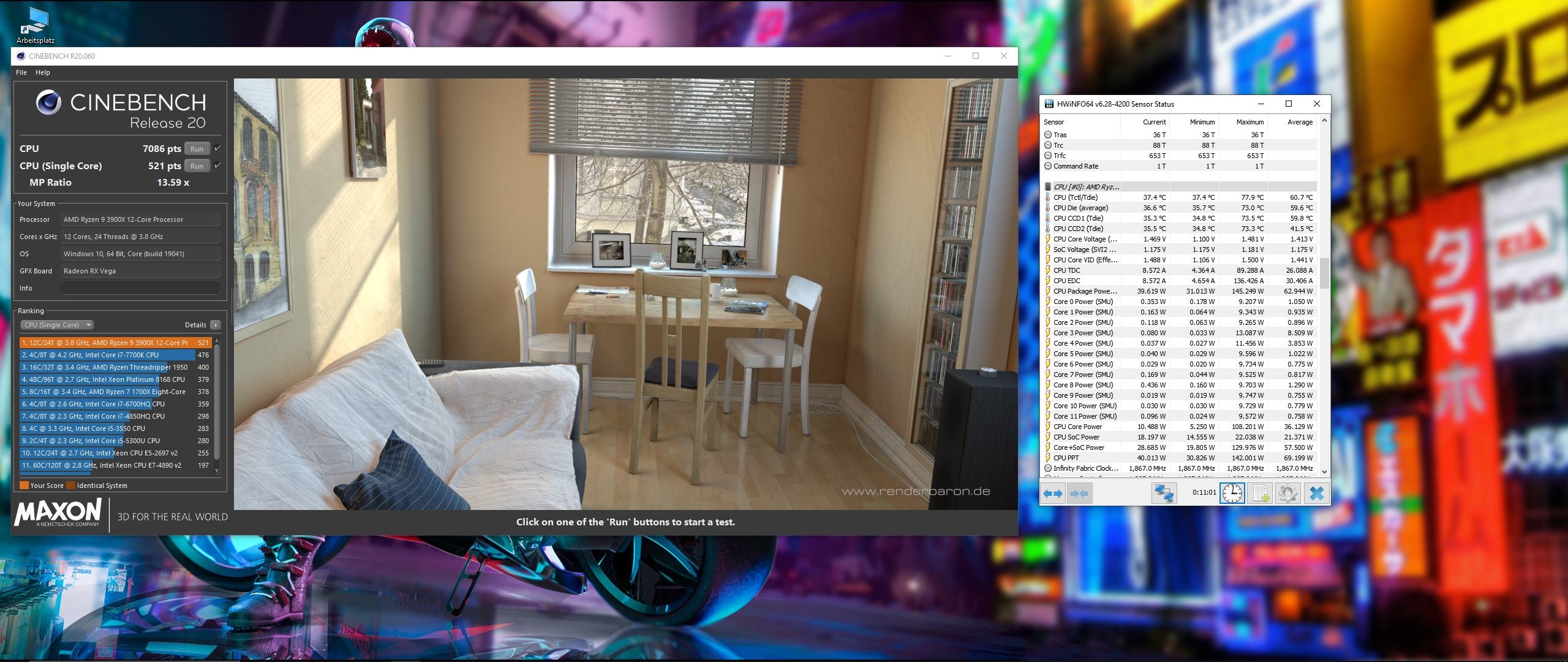

  • Cinebench + Temp.jpg
    Cinebench + Temp.jpg
    374,9 KB · Aufrufe: 351
  • gpuz bench.jpg
    gpuz bench.jpg
    339,6 KB · Aufrufe: 378
Schön das jemand noch den Fullcover kühler nutzt. Habe auch noch mein allerdings nicht mehr in Benutzung. Wollte aber Mal wieder ein Rechner damit aufbauen irgendwann.

Habe nie aufgehört ihn zu nutzen, vom ersten tag an mit 1500X, 1700X und nun 3900X. =)

Coole Sache. Hab den 3900x jetzt auch seit 2 Wochen auf dem Board (allerdings auf 65W) und bin bisher auch begeistert. Hatte mich schon drauf eingestellt, dass ich noch ein neues Board brauche, aber sorum ist es wesentlich schöner.

BIOS 6.60 für das AB350/X370-ITX

1. Update AMD AGESA Combo-AM4 PI 1.0.0.6
2. Supports 3RD Gen AMD Ryzen XT series CPU

ASRock > Fatal1ty AB350 Gaming-ITX/ac

ASRock Super Alloy; Supports AMD Socket AM4 A-Series APUs (Bristol Ridge) and Ryzen Series CPUs (Summit Ridge & Raven Ridge); Supports DDR4 3466+ (OC) (Ryzen CPU) / 2400 (A-series APU); 1 PCIe 3.0 x16; Graphics Output: 2 HDMI; 7.1 CH HD Audio (Realtek ALC1220 Audio Codec), Supports Creative...
www.asrock.com www.asrock.com

ASRock > Fatal1ty X370 Gaming-ITX/ac

ASRock Super Alloy; Supports AMD Socket AM4 A-Series APUs (Bristol Ridge) and Ryzen Series CPUs (Summit Ridge & Raven Ridge); Supports DDR4 3466+ (OC) (Ryzen CPU) / 2400 (A-series APU); 1 PCIe 3.0 x16; Graphics Output: 2 HDMI; 7.1 CH HD Audio (Realtek ALC1220 Audio Codec), Supports Creative...
www.asrock.com www.asrock.com



Intel WiFi und BT-Treiber v21.110
www.intel.de

Unterstützung für Wireless

Support für Produkt-Highlights, wichtige Inhalte, Downloads und mehr für Wireless.
www.intel.de www.intel.de

Danke, ob damit jetzt auch die 4000er Generation auf dem AB350 Gaming-ITX/ac läuft? Oder versucht AMD das absichtlich irgendwie zu unterbinden?! :hust:
So ein AMD Ryzen 7 4700G(E) oder Ryzen 5 4600G(E) wäre schon nice.

Gruß
BUG

Nein, dafür braucht man die neue AGESA Combo V2.
Bei den 300er Chipsätzen wird mit Sicherheit kein Support für die Ryzen APU 4000 und ZEN 3 kommen. Selbst bei den 400er Chipsätzen sieht es momentan eher schlecht aus, zumindest was den ZEN 3 betrifft.
Man will schließlich was verkaufen. Trotz aller vagen Ankündigungen, dass ist doch nur Hinhaltetaktik, um die Restbestände noch verkaufen zu können. ;)
Die Methode mit den 2 BIOS-Versionen ( Version1 für alten Generationen, Version2 für die neue Generation) wird man nicht machen. Vielleicht vereinzelt für einige Spitzenmodelle, aber nicht für die große Basis, Da ist der Aufwand viel zu hoch.
Dass liegt nicht nur an AMD, sondern auch an den Boardherstellern. Wie schon gesagt, man will schließlich was verkaufen!

Asus hat schon verlauten lassen, dass es für die 400er Chipsets wohl keinen Support für den ZEN 3 gibt.
www.techpowerup.com

ASUS Confirms A520 Support for AMD Zen 3 CPUs; X470, B450 Support in Doubt?

ASUS today has seemingly confirmed platform support of AMD's A520 chipset for the upcoming Zen 3-based CPUs. An official ASUS slide showcases the A 520 covering the latest Renoir-based CPUs (Ryzen 4000G, based on Zen 2), alongside upcoming Cezanne (Ryzen 5000G, based on Zen 3), and Vermeer...
www.techpowerup.com www.techpowerup.com

Zuletzt bearbeitet:
Danke, aber die Hoffnung stirbt zu letzt. Von mir aus auch gern ein 3rd-party Mod-Bios. :fresse2:

Gruß
BUG

Intel WiFi-Treiber v21.120

www.intel.de

Unterstützung für Wireless

Support für Produkt-Highlights, wichtige Inhalte, Downloads und mehr für Wireless.
www.intel.de www.intel.de

Falls es da wieder Probleme mit dem Installer gibt, dann lieber die IT-Version nehmen und manuell im Gerätemanager aktualisieren.

Hach ja, mein AB350 ITX macht nach nun über 3 Jahren Rechenarbeit leider keinen Mux mehr (also auch nicht der angeschlossene Speaker).
Es wurden bereits Netzteil (BQ 530W und Seasonic 650W), CPU (Ryzen 1700), RAM (2x8GB Crucial DDR3200), GPU (AMD 5450) als Fehlerquelle ausgeschlossen.
Die vers. Teile gehen zum Glück noch - wurde im zweiten PC gegen getestet :hail:.
Verschmorte Teile konnte ich auch auf dem Board nicht entdecken oder riechen :coolblue:.
CMOS Reset via Jumper und stundenlang Batterie raus halfen leider auch nicht - es bleibt beim no boot/kein Signal=black screen. Die Lüfter drehen hoch und wieder runter...

Meine Hoffnung bzw. Vermutung ist, das die alte CR2032 Knopfzelle Schuld ist. Diese hat lt. Voltmeter nur noch 1,9V statt der aufgedruckten 3V.
Ein heutiger Umlötversuch der beiden Metall-Kontakte auf eine neue CR2032 ist leider gescheitert und daher habe ich nun bei e..y (Art. 321284001878) für knapp 3€ so eine fertig verlötete CR2032 mit 2 poligen Molex-Stecker gekauft.

Mal schauen obs klappt... :wink:

Zuletzt bearbeitet:
Dann viel Glück :)

Mein Board lief schon seit 3 oder 4 Monaten nicht mehr.
Sollte ich vielleicht wieder einmal anwerfen...

@Sputnik
Hört sich für mich eher nach defekten Bios IC an ( wenn ich mich noch richtig errinnere dann war der Fest verlötet , lässt sich jedoch mit heißluft wechseln )

@Bennony Hoffentlich liegt es an der CR2032. Ansonsten muss ich mal im Netz nach IC Wechsel / umprogrammieren etc. schauen. Für mich sieht das beim ausgebautem Board nach "gesockeltem IC" aus.16036279728226767051245691290386.jpg


Update 30.10.2020: Bennony behält Recht. Auch mit neuer CMOS-Batterie (~3,3V) kein Mux/kein beep vom speaker . Nur der CPU-Fan dreht hoch und runter.
Habe nun einen frischen BIO(S)chip in der Bucht (winbond, DIP-8 , 312623912553) als Ersatz für den MXIC MX 25U12873F bestellt. Man kann den "Sockel" aufklappen und der IC ist dann einfach so rausnehmbar. Man muss nicht löten oder mit Heißluft arbeiten.


Und wenn das auch nicht geht... dann war das basteln und rumprobieren auch mal wieder schön und nur ein paar wenige Euros verschwanden im Sand der Zeit und dann kommt evtl. watt neues. B550 ITX oder so :coolblue:
Manchmal soll es ja helfen, der Technik mit Abschaltung oder Verwertung zu drohen. Urplötzlich geht sie dann wieder :d

Zuletzt bearbeitet:
Den UEFI-Chip habe ich inzwischen getauscht (wirklich easy) -> aber es bleibt dabei: Kein Speaker-Beep am ausgebauten Mainboard, CPU-Lüfter geht zwar an und dreht hoch , irgendwann der Klick vom NT, Lüfter wieder aus, restart in die Endlosschleife... auch mit viel Geduld und einfach mal laufen lassen... die anderen Teile habe ich heute erneut im anderen ITX(1) getestet. RAM und CPU sind in Ordnung.
Die RAM-Riegel aus ITX(1) habe ich dann auch nochmal einzeln in vers. Slot vom ITX(2) getestet, den R7 3700X auch = selbes Spiel... es bleibt dunkel.

Fazit: das defekte Asrock AB350 Gaming ITX/ac wird evtl. als Andenken für die jahrelange (wenn auch länger erhoffte) Rechenarbeit an die Arbeitszimmerwand genagelt :asthanos: und ein Gigabyte B550I Aorus Pro AX wurde nun von mir bestellt.

Anmelden, um zu antworten.

Ähnliche Themen

Scoty
  • Artikel
[Sammelthread] ASRock Phantom Gaming X870E Nova WiFi (AM5)
5 6 7
Antworten
180
Aufrufe
8K
blackytemp
B
ebniv
  • Artikel
[Sammelthread] Gigabyte MC12-LE0 (AM4, B550, servertauglich: IPMI, Dual Lan, ECC)
95 96 97
Antworten
3K
Aufrufe
260K
ebniv
ebniv
xmogelx
[User-Review] Lesertest mit ADATA/XPG und ASUS - XPG Invader X BTF - ASUS TUF Gaming Z790-BTF WiFi
Antworten
0
Aufrufe
218
xmogelx
xmogelx
C
[User-Review] Lesertest zum be quiet! Dark Rock Pro 5, DC2 und DC2 Pro (by corsair123)
Antworten
12
Aufrufe
1K
ApolloX
ApolloX
Hardwareluxx setzt keine externen Werbe- und Tracking-Cookies ein. Auf unserer Webseite finden Sie nur noch Cookies nach berechtigtem Interesse (Art. 6 Abs. 1 Satz 1 lit. f DSGVO) oder eigene funktionelle Cookies. Durch die Nutzung unserer Webseite erklären Sie sich damit einverstanden, dass wir diese Cookies setzen. Mehr Informationen und Möglichkeiten zur Einstellung unserer Cookies finden Sie in unserer Datenschutzerklärung.


Zurück
Oben Unten refresh
