[Sammelthread] ASRock P67 Pro3 / Extreme4 / Extreme6

Hallo Asrock Freunde! :wink:

Hier ist ein Sammelbecken für P67 Boards der Marke Asrock. Dahinter versteckend sich Themen wie...

- Kaufberatung
- Kombatibilität / Probleme
- Übertakten
- Bilder
- genereller Austausch

Grundsätzlich liegt der Schwerpunkt auf den B3 Boards, welche i.d.R. kostenlos beim Händler gegen die alte Revision B2 ausgetauscht werden können.



Eine Übersicht der Boards nach Preis inkl. Versand:
(Stand: 15.4.11)

Das Fatal1ty Board ist das teuerste, wird jedoch in einem separaten Fred behandelt, daher habe ich es aus der Übersicht entfernt.

ASRock P67 Extreme6 158,73


Das Extreme6 ist das teuerste Board in der normalen Serie von Asrock. Es hat dieselben Ausgänge wie das Fatal1ty und bietet auch dieselbe Frontblende. Lediglich beim Design ist es zurückhaltender.

Spezifikationen
Generelles
CPU - Supports 2nd Generation Intel® Core™ i7 / i5 / i3 in LGA1155 Package
- Advanced V16 + 2 Power Phase Design
- Supports Intel® Turbo Boost 2.0 Technology
- Supports Intel® K-Series unlocked CPU
- Supports Hyper-Threading Technology
Chipsatz - Intel® P67
Arbeitsspeicher - Dual Channel DDR3 memory technology
- 4 x DDR3 DIMM slots
- Supports DDR3 2133(OC)/1866(OC)/1600/1333/1066 non-ECC, un-buffered memory
- Max. capacity of system memory: 32GB*
- Supports Intel® Extreme Memory Profile (XMP)

*Due to the operating system limitation, the actual memory size may be less than 4GB for the reservation for system usage under Windows® 32-bit OS. For Windows® 64-bit OS with 64-bit CPU, there is no such limitation.
BIOS - 64Mb AMI UEFI Legal BIOS with GUI support
- Supports "Plug and Play"
- ACPI 1.1 Compliance Wake Up Events
- Support jumperfree
- SMBIOS 2.3.1 Support
- DRAM, PCH, CPU PLL, VTT, VCCSA Voltage Multi-adjustment
Audio, Video und Netzwerk
Grafik - n/a
Audio - 7.1 CH HD Audio with Content Protection (Realtek ALC892 Audio Codec)
- Premium Blu-ray audio support
- Supports THX TruStudio PRO™
LAN - PCIE x1 Gigabit LAN 10/100/1000 Mb/s
- Realtek RTL8111E
- Supports Wake-On-LAN
- Supports LAN Cable Detection
- Supports Energy Efficient Ethernet 802.3az
- Supports Dual LAN with Teaming function
- Supports PXE
Erweiterungsslots/Konnektivität
Steckplätze - 3 x PCI Express 2.0 x16 slots (PCIE2/PCIE4: single at x16 or dual at x8/x8 mode; PCIE5: x4 mode)
- 2 x PCI Express 2.0 x1 slots
- 2 x PCI slots
- Supports ATI™ Quad CrossFireX™, 3-Way CrossFireX™ and CrossFireX™
- Supports NVIDIA® Quad SLI™ and SLI™
SATA3 - 2 x SATA3 6.0 Gb/s connectors, support RAID (RAID 0, RAID 1, RAID 10, RAID 5 and Intel® Rapid Storage), NCQ, AHCI and "Hot Plug" functions
- 4 x SATA3 6.0 Gb/s connectors by Marvell SE9120, support NCQ, AHCI and "Hot Plug" functions (SATA3_M4 connector is shared with eSATA3 port)
USB 3.0 - 4 x Rear USB 3.0 ports by Etron EJ168A, support USB 1.0/2.0/3.0 up to 5Gb/s
- 1 x Front USB 3.0 header (supports 2 USB 3.0 ports) by Etron EJ168A, supports USB 1.0/2.0/3.0 up to 5Gb/s
Anschluss - 4 x SATA2 3.0 Gb/s connectors, support RAID (RAID 0, RAID 1, RAID 10, RAID 5 and Intel® Rapid Storage), NCQ, AHCI and Hot Plug functions
- 6 x SATA3 6.0 Gb/s connectors
- 1 x Floppy connector
- 1 x IR header
- 1 x COM port header
- 1 x HDMI_SPDIF header
- 1 x IEEE 1394 header
- 1 x Power LED header
- CPU/Chassis/Power FAN connector
- 24 pin ATX power connector
- 8 pin 12V power connector
- SLI/XFire power connector
- Front panel audio connector
- 4 x USB 2.0 headers (support 8 USB 2.0 ports)
- 1 x USB 3.0 header (supports 2 USB 3.0 ports)
- 1 x Dr. Debug with LED
ATX-Blende I/O Panel
- 1 x PS/2 Mouse Port
- 1 x PS/2 Keyboard Port
- 1 x Coaxial SPDIF Out Port
- 1 x Optical SPDIF Out Port
- 4 x Ready-to-Use USB 2.0 Ports
- 1 x eSATA3 Connector
- 4 x Ready-to-Use USB 3.0 Ports
- 2 x RJ-45 LAN Ports with LED (ACT/LINK LED and SPEED LED)
- 1 x IEEE 1394 Port
- 1 x Clear CMOS Switch with LED
- HD Audio Jack: Side Speaker / Rear Speaker / Central / Bass / Line in / Front Speaker / Microphone
Sonstige Features/Verschiedenes
Einzigartige Features - ASRock Extreme Tuning Utility (AXTU)
- Instant Boot
- ASRock Instant Flash
- ASRock AIWI
- ASRock APP Charger
- SmartView
- Hybrid Booster:
- CPU Frequency Stepless Control
- ASRock U-COP
- Boot Failure Guard (B.F.G.)
- Combo Cooler Option (C.C.O.)
- Good Night LED
Smart Switch - 1 x Power Switch with LED
- 1 x Reset Switch with LED
- 1 x Clear CMOS Switch with LED
Support-CD - Drivers, Utilities, AntiVirus Software (Trial Version), ASRock Software Suite (CyberLink DVD Suite - OEM and Trial)
Produktzubehör - 1 x ASRock SLI_Bridge_2S Card
- Quick Installation Guide, Support CD, I/O Shield
- Floppy Cable
- 6 x SATA Data Cables (optional)
- 2 x SATA 1 to 1 Power Cables (optional)
- 1 x Front USB 3.0 Panel
- 4 x HDD Screws
- 6 x Chassis Screws
- 1 x Rear USB 3.0 Bracket
Hardware überwachung - CPU Temperature Sensing
- Chassis Temperature Sensing
- CPU/Chassis/Power Fan Tachometer
- CPU/Chassis Quiet Fan (Allow Chassis Fan Speed Auto-Adjust by CPU or MB Temperature)
- CPU/Chassis Fan Multi-Speed Control
- Voltage Monitoring: +12V, +5V, +3.3V, CPU Vcore
Formfaktor - ATX Form Factor: 12.0-in x 9.6-in, 30.5 cm x 24.4 cm
- All Solid Capacitor design (100% Japan-made high-quality Conductive Polymer Capacitors)
Betriebssystem - Microsoft® Windows® 7 / 7 64-bit / Vista™ / Vista™ 64-bit / XP / XP 64-bit compliant
Zertifizierungen - FCC, CE, WHQL
- ErP/EuP Ready (ErP/EuP ready power supply is required)
Bilder



ASRock P67 Extreme4 130,94

Das Extreme4 ist ein gutes Allround-Mainboard, welche auch eine Frontblende mit 2x USB 3.0-Anschlüssen mitbringt wie beim Extreme6 und dem Fatal1ty. Allerdings beistzt es weniger Anschlüsse auf der Frontblende und es hat einen kleineren Kühler. Wen das nicht stört, kann zum Ex4 greifen und ein wenig Geld sparen.

Spezifikationen
Generelles
CPU - Supports 2nd Generation Intel® Core™ i7 / i5 / i3 in LGA1155 Package
- Advanced V8 + 2 Power Phase Design
- Supports Intel® Turbo Boost 2.0 Technology
- Supports Intel® K-Series unlocked CPU
- Supports Hyper-Threading Technology
Chipsatz - Intel® P67
Arbeitsspeicher - Dual Channel DDR3 memory technology
- 4 x DDR3 DIMM slots
- Supports DDR3 2133(OC)/1866(OC)/1600/1333/1066 non-ECC, un-buffered memory
- Max. capacity of system memory: 32GB*
- Supports Intel® Extreme Memory Profile (XMP)

*Due to the operating system limitation, the actual memory size may be less than 4GB for the reservation for system usage under Windows® 32-bit OS. For Windows® 64-bit OS with 64-bit CPU, there is no such limitation.
BIOS - 64Mb AMI UEFI Legal BIOS with GUI support
- Supports "Plug and Play"
- ACPI 1.1 Compliance Wake Up Events
- Supports jumperfree
- SMBIOS 2.3.1 Support
- DRAM, PCH, CPU PLL, VTT, VCCSA Voltage Multi-adjustment
Audio, Video und Netzwerk
Grafik - n/a
Audio - 7.1 CH HD Audio with Content Protection (Realtek ALC892 Audio Codec)
- Premium Blu-ray audio support
- Supports THX TruStudio PRO™
LAN - PCIE x1 Gigabit LAN 10/100/1000 Mb/s
- Realtek RTL8111E
- Supports Wake-On-LAN
- Supports LAN Cable Detection
- Supports Energy Efficient Ethernet 802.3az
- Supports PXE
Erweiterungsslots/Konnektivität
Steckplätze - 3 x PCI Express 2.0 x16 slots (PCIE2/PCIE4: single at x16 or dual at x8/x8 mode; PCIE5: x4 mode)
- 2 x PCI Express 2.0 x1 slots
- 2 x PCI slots
- Supports ATI™ Quad CrossFireX™, 3-Way CrossFireX™ and CrossFireX™
- Supports NVIDIA® Quad SLI™ and SLI™
SATA3 - 2 x SATA3 6.0 Gb/s connectors, support RAID (RAID 0, RAID 1, RAID 10, RAID 5 and Intel® Rapid Storage), NCQ, AHCI and "Hot Plug" functions
- 2 x SATA3 6.0 Gb/s connectors by Marvell SE9120, support NCQ, AHCI and "Hot Plug" functions (SATA3_M2 connector is shared with eSATA3 port)
USB 3.0 - 2 x Rear USB 3.0 ports by Etron EJ168A, support USB 1.0/2.0/3.0 up to 5Gb/s
- 1 x Front USB 3.0 header (supports 2 USB 3.0 ports) by Etron EJ168A, supports USB 1.0/2.0/3.0 up to 5Gb/s
Anschluss - 4 x SATA2 3.0 Gb/s connectors, support RAID (RAID 0, RAID 1, RAID 10, RAID 5 and Intel® Rapid Storage), NCQ, AHCI and Hot Plug functions
- 4 x SATA3 6.0 Gb/s connectors
- 1 x Floppy connector
- 1 x IR header
- 1 x COM port header
- 1 x HDMI_SPDIF header
- 1 x IEEE 1394 header
- 1 x Power LED header
- CPU/Chassis/Power FAN connector
- 24 pin ATX power connector
- 8 pin 12V power connector
- SLI/XFire power connector
- Front panel audio connector
- 3 x USB 2.0 headers (support 6 USB 2.0 ports)
- 1 x USB 3.0 header (supports 2 USB 3.0 ports)
- 1 x Dr. Debug with LED
ATX-Blende I/O Panel
- 1 x PS/2 Mouse Port
- 1 x PS/2 Keyboard Port
- 1 x Coaxial SPDIF Out Port
- 1 x Optical SPDIF Out Port
- 6 x Ready-to-Use USB 2.0 Ports
- 1 x eSATA3 Connector
- 2 x Ready-to-Use USB 3.0 Ports
- 1 x RJ-45 LAN Port with LED (ACT/LINK LED and SPEED LED)
- 1 x IEEE 1394 Port
- 1 x Clear CMOS Switch with LED
- HD Audio Jack: Side Speaker / Rear Speaker / Central / Bass / Line in / Front Speaker / Microphone
Sonstige Features/Verschiedenes
Einzigartige Features - ASRock Extreme Tuning Utility (AXTU)
- Instant Boot
- ASRock Instant Flash
- ASRock AIWI
- ASRock APP Charger
- SmartView
- Hybrid Booster:
- CPU Frequency Stepless Control
- ASRock U-COP
- Boot Failure Guard (B.F.G.)
- Combo Cooler Option (C.C.O.)
- Good Night LED
Smart Switch - 1 x Power Switch with LED
- 1 x Reset Switch with LED
- 1 x Clear CMOS Switch with LED
Support-CD - Drivers, Utilities, AntiVirus Software (Trial Version), ASRock Software Suite (CyberLink DVD Suite - OEM and Trial)
Produktzubehör - 1 x ASRock SLI_Bridge_2S Card
- Quick Installation Guide, Support CD, I/O Shield
- Floppy Cable
- 4 x SATA Data Cables (optional)
- 2 x SATA 1 to 1 Power Cables (optional)
- 1 x Front USB 3.0 Panel
- 4 x HDD Screws
- 6 x Chassis Screws
- 1 x Rear USB 3.0 Bracket
Hardware überwachung - CPU Temperature Sensing
- Chassis Temperature Sensing
- CPU/Chassis/Power Fan Tachometer
- CPU/Chassis Quiet Fan (Allow Chassis Fan Speed Auto-Adjust by CPU or MB Temperature)
- CPU/Chassis Fan Multi-Speed Control
- Voltage Monitoring: +12V, +5V, +3.3V, CPU Vcore
Formfaktor - ATX Form Factor: 12.0-in x 9.6-in, 30.5 cm x 24.4 cm
- All Solid Capacitor design (100% Japan-made high-quality Conductive Polymer Capacitors)
Betriebssystem - Microsoft® Windows® 7 / 7 64-bit / Vista™ / Vista™ 64-bit / XP / XP 64-bit compliant
Zertifizierungen - FCC, CE, WHQL
- ErP/EuP Ready (ErP/EuP ready power supply is required)
Bilder



ASRock P67 Pro3 102,84

Das Pro3 ist das einfachte und damit günstigste P67 Board. Es hat keine separate Frontblenden wie bei den teureren Brüdern und unterstützt nur eine Grafikkarte. Auch der Kühler besitzt keine Heatpipe und ist deutlich kleiner. Die interen Sata-Anschlüsse sitzen nicht seitlich, sondern liegen klassisch auf dem Board. Das könnte zum Problemen beim Anschluss führen, wenn z.b. die Steckkarten besonders lang sind, da man nicht mehr an die Sata-Anschlüsse kommt. OC-technisch scheint es keinen Nachteil zu den teureren Boards zu geben.

Spezifikationen
Generelles
CPU - Supports 2nd Generation Intel® Core™ i7 / i5 / i3 in LGA1155 Package
- Advanced V8 + 2 Power Phase Design
- Supports Intel® Turbo Boost 2.0 Technology
- Supports Intel® K-Series unlocked CPU
- Supports Hyper-Threading Technology
Chipsatz - Intel® P67
Arbeitsspeicher - Dual Channel DDR3 memory technology
- 4 x DDR3 DIMM slots
- Supports DDR3 2133(OC)/1866(OC)/1600/1333/1066 non-ECC, un-buffered memory
- Max. capacity of system memory: 32GB*
- Supports Intel® Extreme Memory Profile (XMP)

*Due to the operating system limitation, the actual memory size may be less than 4GB for the reservation for system usage under Windows® 32-bit OS. For Windows® 64-bit OS with 64-bit CPU, there is no such limitation.
BIOS - 64Mb AMI UEFI Legal BIOS with GUI support
- Supports "Plug and Play"
- ACPI 1.1 Compliance Wake Up Events
- Supports jumperfree
- SMBIOS 2.3.1 Support
- DRAM, PCH, CPU PLL, VTT, VCCSA Voltage Multi-adjustment
Audio, Video und Netzwerk
Grafik - n/a
Audio - 7.1 CH HD Audio with Content Protection (Realtek ALC892 Audio Codec)
- Premium Blu-ray audio support
LAN - PCIE x1 Gigabit LAN 10/100/1000 Mb/s
- Realtek RTL8111E
- Supports Wake-On-LAN
- Supports LAN Cable Detection
- Supports Energy Efficient Ethernet 802.3az
- Supports PXE
Erweiterungsslots/Konnektivität
Steckplätze - 1 x PCI Express 2.0 x16 slot (blue @ x16 mode)
- 3 x PCI Express 2.0 x1 slots
- 3 x PCI slots
SATA3 - 2 x SATA3 6.0 Gb/s connectors, support RAID (RAID 0, RAID 1, RAID 10, RAID 5 and Intel® Rapid Storage), NCQ, AHCI and "Hot Plug" functions (SATA3_1 connector is shared with eSATA3 port)
USB 3.0 - 2 x USB 3.0 ports by Etron EJ168A, support USB 1.0/2.0/3.0 up to 5Gb/s
Anschluss - 4 x SATA2 3.0 Gb/s connectors, support RAID (RAID 0, RAID 1, RAID 10, RAID 5 and Intel® Rapid Storage), NCQ, AHCI and Hot Plug functions
- 2 x SATA3 6.0 Gb/s connectors
- 1 x Floppy connector
- 1 x IR header
- 1 x COM port header
- 1 x HDMI_SPDIF header
- 1 x Power LED header
- CPU/Chassis/Power FAN connector
- 24 pin ATX power connector
- 8 pin 12V power connector
- Front panel audio connector
- 3 x USB 2.0 headers (support 6 USB 2.0 ports)
- 1 x Dr. Debug with LED
ATX-Blende I/O Panel
- 1 x PS/2 Mouse Port
- 1 x PS/2 Keyboard Port
- 1 x Coaxial SPDIF Out Port
- 1 x Optical SPDIF Out Port
- 6 x Ready-to-Use USB 2.0 Ports
- 1 x eSATA3 Connector
- 2 x Ready-to-Use USB 3.0 Ports
- 1 x RJ-45 LAN Port with LED (ACT/LINK LED and SPEED LED)
- 1 x Clear CMOS Switch with LED
- HD Audio Jack: Side Speaker / Rear Speaker / Central / Bass / Line in / Front Speaker / Microphone
Sonstige Features/Verschiedenes
Einzigartige Features - ASRock Extreme Tuning Utility (AXTU)
- Instant Boot
- ASRock Instant Flash
- ASRock AIWI
- ASRock APP Charger
- SmartView
- Hybrid Booster:
- CPU Frequency Stepless Control
- ASRock U-COP
- Boot Failure Guard (B.F.G.)
- Combo Cooler Option (C.C.O.)
- Good Night LED
Smart Switch - 1 x Power Switch with LED
- 1 x Reset Switch with LED
- 1 x Clear CMOS Switch with LED
Support-CD - Drivers, Utilities, AntiVirus Software (Trial Version), ASRock Software Suite (CyberLink DVD Suite - OEM and Trial; Creative Sound Blaster X-Fi MB - Trial)
Produktzubehör - Quick Installation Guide, Support CD, I/O Shield
- 2 x SATA Data Cables (optional)
Hardware überwachung - CPU Temperature Sensing
- Chassis Temperature Sensing
- CPU/Chassis/Power Fan Tachometer
- CPU/Chassis Quiet Fan (Allow Chassis Fan Speed Auto-Adjust by CPU or MB Temperature)
- CPU/Chassis Fan Multi-Speed Control
- Voltage Monitoring: +12V, +5V, +3.3V, CPU Vcore
Formfaktor - ATX Form Factor: 12.0-in x 9.6-in, 30.5 cm x 24.4 cm
- All Solid Capacitor design (100% Japan-made high-quality Conductive Polymer Capacitors)
Betriebssystem - Microsoft® Windows® 7 / 7 64-bit / Vista™ / Vista™ 64-bit / XP / XP 64-bit compliant
Zertifizierungen - FCC, CE, WHQL
- ErP/EuP Ready (ErP/EuP ready power supply is required)
Bilder


Bekannte Probleme

- im UEFI mit einigen USB-Mäusen keine Funktion (wird viell. mit neuen UEFI-Versionen gefixt?)
- die Lüftersteurung Aquaero wird beim Start des Systems nicht erkannt
- einige neue UEFI-Versionen wurden zurückgezogen und werden bearbeitet, daher kann es zu Problemen im UEFI kommen, muss aber nicht


Links und Downloads

Download TREIBER & UEFI
Guter Support für Asrock @pctreiber.net
schicke Minianwendung zur Überwachung von CPU-Last
alle Boards mit XFast USB Unterstützung
Lohnt sich schneller RAM? => NEIN
Wieviel und welchen Arbeitsspeicher braucht ein Sandy-System?
Einstellen der Auslagerungsdatei bei knappem Speicher auf der SSD

Review: Ex4 + Fatality
Review: Pro3 @AF


Verbrauch gemessen an Steckdose

Hier nehme ich gerne eure Werte mit rein.

Regeln:
1. Bitte nehmt den höchsten Wert, der auf eurem Messgerät erscheint.
2. Bitte Furmark und Prime nutzen zur besseren Vergleichbarkeit!

Furmark 1.8.2
Prime 26.4 beta

LW = Laufwerk (inkl. HDD)
LU = Lüfter
Last P = Last Prime (CPU)
Last F = Last Furmark (Grafikkarte)
Last F+P = volle Belastung!
Last SC2 = real Spielelast unter Starcraft 2, 1920x1080 mit max. Details


System: 2600k| GTX460| Asrock Extreme4| Seasonic X-560 560W| 3 LWs| 1 LU
Verbrauch: Idle 53W .. Last P 126W .. Last F 220W .. Last P+F 285W .. Last SC2 180-190W

System: 2600k| GTX460| Asrock Extreme4| BQ Pure Power 530W| 3 LWs| 1 LU
Verbrauch: Idle 60W .. Last P 130W .. Last F 245W .. Last P+F 315W .. Last SC2 200-210W

System: 2600k| 2x GTX460| Asrock Extreme4| BQ Pure Power 530W| 3 LWs| 1 LU
Verbrauch: Idle 80W .. Last P 155W .. Last F 430W .. Last P+F 500W .. Last SC2 250-270W

bei OC der CPU auf 4,5GHz kommen noch 35W bei Last drauf!

System: 2600k| GTX260 55nm| Asrock Extreme4| BQ Pure Power 530W| 3 LWs| 1 LU
Verbrauch: Idle 75W .. Last P 150W .. Last F 260W .. Last P+F 300W* .. Last SC2 180-225W
*hier lastet F die Karte nur zu ca. 70% aus, also Wert nur bedingt vergleichbar!

... to be continued

Zuletzt bearbeitet:
Zum Vergrößern anklicken....
ich dachte, das muss ich zitieren:


hardtech:
hey,

sag mal warum eiegntlich die 580?
sehe noch kein game am markt, das diese wirklich braucht.

Frecher Oskar:
ist das jetzt Dein ernst? Spiele in Full HD möglichst mit allem High..u.a. Downsampling da reicht die nicht mal aus teilweise!!!!

hardtech:
welches game ist das?
fullhd schafft auch eine 560er!

Frecher Oskar:
Ey bist Du neidisch? Nun Metro geht in die Knie mit vollem AA+Antistrop-Crysis-ect.-desweiteren mache ich Downsampling...lasse Auflösungen von6xxxXirgendwas runterrechnen...da reicht auch keine GTX580 mehr...und sowieso...geht Dich nen scheißdreck an..such Dir jemand anders den Du dumm zu quatschen kannst man!


=> Fazit: wirklich frech, dieser oskar. :bigok:

Zuletzt bearbeitet:
Wenn Du diese Anzeige nicht sehen willst, registriere Dich und/oder logge Dich ein.
bomann schrieb:
welches board und cpu hast du ??
welche werte hast du im bios verändert ?

MfG
Zum Vergrößern anklicken....

ich habe das Extreme4...habe das 4,8Ghz OC Profil genommen...dann auf Fixed Spannung...solange probiert bis es mindest. 1Std. Primestable ist...habs nochmal 4Sdt. durchlaufen lassen ...rockt alles...Temps nie über 60°
@Hardtech..Du scheinst echt Probleme zu haben..bist Du ein Stalker? Was willst Du von mir?

Zuletzt bearbeitet:
frecher oskar, schalt mal einen gang runter:hmm: ich denke hardtech weiß schon was er macht und will ;)

meister. schrieb:
frecher oskar, schalt mal einen gang runter:hmm: ich denke hardtech weiß schon was er macht und will ;)
Zum Vergrößern anklicken....

Wie? das was der da Postet hat er mir per PN geschrieben..belästigt mich die ganze Zeit wie unsinnig meine GTX580 ist ect. Hab Ihm das mit dem Downsampling erklären wollen...aber der läßt mich nicht in Ruhe...da hab ich einfach mal gesagt das Ihn das nen scheiß angeht!..ja.. ich weiß was ich mache und will!:coolblue:

Ich wollte die Aussage von Jevermeister nocheinmal bestätigen. Ich habe das Pro3 B3 und einen Megahalems (Rev A.) Vom Prolimatech Support hab keine Antwort bezüglich eines S1155/56 Kit bekommen, also das S775 Kit genommen und rauf aufs ASRock - Pustekuchen. Passt Hinten und Vorne nicht. Vielleicht sollte das in den Startpost, dass die S775-Kühler Kompatibilität sehr fragwürdig ist.

dazu brauche ich bestätigung von mehrere leuten.

775 mit pushpins sollte ohne probleme passen, mein mugen 2 mit 775 halterung ging auch nicht, lag aber an der 775 backplate

Roach13 schrieb:
775 mit pushpins sollte ohne probleme passen, mein mugen 2 mit 775 halterung ging auch nicht, lag aber an der 775 backplate
Zum Vergrößern anklicken....

Dito. Pushpins passen, dafür ist das auch ausgelegt.
Aber sobald eine Backplate im Spiel ist, geht es nicht.

http://www.frostytech.com/ArticleImages/200907/p55ud5pre_1156f2.jpg
So eine ähnliche hat das Pro3 auch bzw. jedes 1155er Board.

Eine typische 775er Backplate sieht so aus:
http://hardwarelogic.com/articles/reviews/cooling/Ultra120/backplate_775.jpg

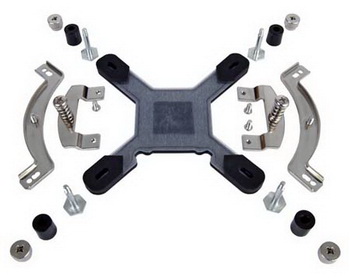

So wie auch die 775er von meinem Noctua. Mittlerweile ist das 1155er Kit da und die sieht folgendermaßen aus:

http://xtreview.com/images/noctua NM-I3 secuFirm2 .jpg

Da sieht man auch direkt, dass zusätzliche Abstandshalter in Form von hartem Schaumstoff dran sind, damit das mit der genieteten Backplate die an jedem 1155er den CPU Sockel hält passt.

Wenn du dir das Bild http://reviewdays.com/wp-content/uploads/2011/02/DSCF4663.jpg genau anguckst, siehst du auch die zusätzlichen Löcher für die 775er. Selbst wenn es mit einer Backplate gehen würde, wäre der Kühlkörper immer noch schräg auf dem Mainboard, weil die Achse der Befestigungen leicht gedreht ist. Bei Push-Pin meistens egal, da die Dinger so gut wie immer rund sind... aber wer kauft denn bitte eine CPU als tray.

Was solls. Mainboard ist soweit ok, bis auf einen ganz gravierenden, NERVIGEN Fehler.

Die bereits angesprochene Bootschleife. Zu 90% schaltet sich mein Rechner 2s nach dem Powerknopf wieder von selbst aus, nach 2s wieder an, nach 2s wieder aus...

Helfen tut nur den Netzstecker zu ziehen, das CMOS zu löschen mittels dem Button hinten dran und dann zu starten. Klappt alles wunderbar. Im Bios wieder schnell den AHCI-Modus eingestellt damit Windows booted und jeden Tag wieder das gleiche Spiel. Bios 1.80 ist drauf. Abstürze noch keinen einzigen gehabt.

Was ist da los? Werd mich jetzt wohl an den Support wenden.

Ich habe hier mein Pro3 jetzt liegen. Warte noch aufs Gehäuse, kann jetzt also nicht viel machen.

Was mich interessieren würde: SPDIF Out optisch ist ja dran. Kann ich damit sämtliche Sound"arten" an meinen Receiver weiterleiten? Also 5.1 aus Spielen, DTS und was es noch alles gibt.
Oder brauch ich dafür eine extra Soundkarte?

Wenn das nicht mit SPDIF gehen sollte, wozu ist der da?

Nein geht leider nicht. Der ausgang ist nur zum durchschleifen von digitalen Signalen, z.b. von DVD oder BluRay.

hallo, kann man hier irgendwo die bios einstellung sehen für oc? habe dauernd bluescreens und sehr hohe temperaturen trotz standardspannung von 1,35

---------- Beitrag hinzugefügt um 18:55 ---------- Vorheriger Beitrag war um 18:51 ----------

ich habe das pro3 mit einem alpenföhn brocken
komme nicht über 41x und temps gehen sofort gegen 70 grad
spannung unter 1,3 ergeben bluescreens

aandi82 schrieb:
hallo, kann man hier irgendwo die bios einstellung sehen für oc? habe dauernd bluescreens und sehr hohe temperaturen trotz standardspannung von 1,35

---------- Beitrag hinzugefügt um 18:55 ---------- Vorheriger Beitrag war um 18:51 ----------

ich habe das pro3 mit einem alpenföhn brocken
komme nicht über 41x und temps gehen sofort gegen 70 grad
spannung unter 1,3 ergeben bluescreens
Zum Vergrößern anklicken....

dann würde ich als erstes mal überprüfen ob der Kühler richtig sitzt..bzw. alles ordenlich verbaut ist..leitpaste...CPU-Lüfter läuft?...Wenn Du die 70° bei Standarttakt hast stimmt da auf jedenfall was nicht!
Ja und was nützen Dir die werte von jemand anders...jede Cpu ist unterschiedlich...reagiert anders auf Spannung...teste halt mal an im fixed Mode bis es stable ist...dann Feintunning im Offset! Also so hab ichs gemacht!

die 70 grad sind bei standardspannung und x41
höher trotttelt das system den x... multi zurück
kann ich irgendwo die bioseinstellungen für oc vom asrock board sehen?

also bei mir gehts auch bis knapp 76° hoch bei 4,6 ghz mit 1,36v, hab aber auch "günstige" WLP benutzt weil ich aktuell nix anderes da habe

mein 2500K läuft auch bei 4,6 gHz mit 1,31V und wird von einen Noctua NH-D14 gekühlt und kommt dabei nicht über die 60°C

ahjo... also bis 4,6 kann ich glaube ich die voltzahl auch noch ein bisschen drücken aber danach muss ich definitiv über 1,36 - aber das scheint ja weitesgehend normal zu sein.
kann mir nur nicht erklären, warum der mist so heiß wird :(
wobei das sowieso sinnfrei ist, wenn ich jeden tag das CMOS neu löschen muss um den rechner gestartet zu kriegen.

Zuletzt bearbeitet:
Hast du mal ein anderes Bios getestet, ob der Fehler damit auch auftritt?

CMOS clearen, Settings auf default, 'alte' Bios-Version flashen, schauen ob's funzt, danach wieder upgraden und gucken was passiert.. so spekulierste jahrelang rum bis du irgendwann das Board hinschickst.

Besser ein älteres Bios, als jedes Mal den Rechner zu resetten. Es ist aber nicht die "wahre" Lösung - da hast du Recht.

Kann ich auch auf das P67 Pro 3 einen EKL Alpenföhn Groß Clockner (Sockel 775/754/939/AM2/AM2+/AM3) (84000000018) verbauen, laut derren Homepage mit dem Feature C.C.O. wäre dies ja kein Problem, oder? Dann könnte ich ja meinen Külhler übernehmen, wäre Spitze! Danke

1X Befestigungsmaterial für Sockel 775, 1156,1155, 1366, AM2, AM2(+), AM3
Zum Vergrößern anklicken....

Sollte passen, habe das grad so auf der Homepage on EKL gefunden, danke.

ah shit, ist REV.B ... hab ja noch den Vorgänger!
Aber egal, laut HP von ASRock sollte es ja gehen, S775 Kühler zu verwenden ...

Zuletzt bearbeitet:
Ja. Aber nur Push-Pin, sobald du eine 775er-Backplate zur Montage brauchst hast du verloren :)

Hallo Asrockgemeinde,

habe seit 5 Jahren mal wieder einen Rechner zusammengebaut.
Core i5 2500 (Boxed, kein K)
Asrock P67 Extreme 4 (Bios 1.60)
G.Skill Ripjaws 8 GB CL 9-9-9-24, DDR3 1333 Mhz
Graka GTX 570 Gigabyte
Seasonic x660
Auzentech Home HD Soundkarte

Habe nicht vor zu übertakten(geht ja auch schlecht ohne K Prozessor) habe mitr das Extreme 4 geholt wegen der Unterbringung meiner Soundkarte.

Nun habe ich zwei Probleme festgestellt:

CPU-Z 1.57 zeigt mir beim Core Speed nur 1600 Mhz an, mit multipler x16

und der Ram wird nur als 667 Mhz erkannt

liegt dies nur an CPU-Z, da im Bios mein Ram ja mit DDR3 1333 erkannt wird, auch die CPU wird im Bios richtig erkannt.

Habe auch schon versucht die Rams manuell einzustellen, mit dem gelichen Ergebnis und bei der CPU ist ja das Problem mit dem Multi, da ich keine K Version besitze.

Kann mir jemand weiterhelfen, bin total verzweifelt und kenne mich mit dem uefi nicht wirklich aus.

Ach Win7 64 bit ist installiert.

Zuletzt bearbeitet:
Anmelden, um zu antworten.

Ähnliche Themen

ebniv
  • Artikel
[Sammelthread] Gigabyte MC12-LE0 (AM4, B550, servertauglich: IPMI, Dual Lan, ECC)
97 98 99
Antworten
3K
Aufrufe
265K
sch4kal
S
Hardwareluxx setzt keine externen Werbe- und Tracking-Cookies ein. Auf unserer Webseite finden Sie nur noch Cookies nach berechtigtem Interesse (Art. 6 Abs. 1 Satz 1 lit. f DSGVO) oder eigene funktionelle Cookies. Durch die Nutzung unserer Webseite erklären Sie sich damit einverstanden, dass wir diese Cookies setzen. Mehr Informationen und Möglichkeiten zur Einstellung unserer Cookies finden Sie in unserer Datenschutzerklärung.


Zurück
Oben Unten refresh
