[Sammelthread] ASRock P67 Pro3 / Extreme4 / Extreme6

Hallo Asrock Freunde!

Hier ist ein Sammelbecken für P67 Boards der Marke Asrock. Dahinter versteckend sich Themen wie...

- Kaufberatung
- Kombatibilität / Probleme
- Übertakten
- Bilder
- genereller Austausch

Grundsätzlich liegt der Schwerpunkt auf den B3 Boards, welche i.d.R. kostenlos beim Händler gegen die alte Revision B2 ausgetauscht werden können.



Eine Übersicht der Boards nach Preis inkl. Versand:
(Stand: 15.4.11)

Das Fatal1ty Board ist das teuerste, wird jedoch in einem separaten Fred behandelt, daher habe ich es aus der Übersicht entfernt.

ASRock P67 Extreme6 158,73


Das Extreme6 ist das teuerste Board in der normalen Serie von Asrock. Es hat dieselben Ausgänge wie das Fatal1ty und bietet auch dieselbe Frontblende. Lediglich beim Design ist es zurückhaltender.

Spezifikationen

Spoiler

Generelles
CPU - Supports 2nd Generation Intel® Core™ i7 / i5 / i3 in LGA1155 Package
- Advanced V16 + 2 Power Phase Design
- Supports Intel® Turbo Boost 2.0 Technology
- Supports Intel® K-Series unlocked CPU
- Supports Hyper-Threading Technology
Chipsatz - Intel® P67
Arbeitsspeicher - Dual Channel DDR3 memory technology
- 4 x DDR3 DIMM slots
- Supports DDR3 2133(OC)/1866(OC)/1600/1333/1066 non-ECC, un-buffered memory
- Max. capacity of system memory: 32GB*
- Supports Intel® Extreme Memory Profile (XMP)

*Due to the operating system limitation, the actual memory size may be less than 4GB for the reservation for system usage under Windows® 32-bit OS. For Windows® 64-bit OS with 64-bit CPU, there is no such limitation.
BIOS - 64Mb AMI UEFI Legal BIOS with GUI support
- Supports "Plug and Play"
- ACPI 1.1 Compliance Wake Up Events
- Support jumperfree
- SMBIOS 2.3.1 Support
- DRAM, PCH, CPU PLL, VTT, VCCSA Voltage Multi-adjustment
Audio, Video und Netzwerk
Grafik - n/a
Audio - 7.1 CH HD Audio with Content Protection (Realtek ALC892 Audio Codec)
- Premium Blu-ray audio support
- Supports THX TruStudio PRO™
LAN - PCIE x1 Gigabit LAN 10/100/1000 Mb/s
- Realtek RTL8111E
- Supports Wake-On-LAN
- Supports LAN Cable Detection
- Supports Energy Efficient Ethernet 802.3az
- Supports Dual LAN with Teaming function
- Supports PXE
Erweiterungsslots/Konnektivität
Steckplätze - 3 x PCI Express 2.0 x16 slots (PCIE2/PCIE4: single at x16 or dual at x8/x8 mode; PCIE5: x4 mode)
- 2 x PCI Express 2.0 x1 slots
- 2 x PCI slots
- Supports ATI™ Quad CrossFireX™, 3-Way CrossFireX™ and CrossFireX™
- Supports NVIDIA® Quad SLI™ and SLI™
SATA3 - 2 x SATA3 6.0 Gb/s connectors, support RAID (RAID 0, RAID 1, RAID 10, RAID 5 and Intel® Rapid Storage), NCQ, AHCI and "Hot Plug" functions
- 4 x SATA3 6.0 Gb/s connectors by Marvell SE9120, support NCQ, AHCI and "Hot Plug" functions (SATA3_M4 connector is shared with eSATA3 port)
USB 3.0 - 4 x Rear USB 3.0 ports by Etron EJ168A, support USB 1.0/2.0/3.0 up to 5Gb/s
- 1 x Front USB 3.0 header (supports 2 USB 3.0 ports) by Etron EJ168A, supports USB 1.0/2.0/3.0 up to 5Gb/s
Anschluss - 4 x SATA2 3.0 Gb/s connectors, support RAID (RAID 0, RAID 1, RAID 10, RAID 5 and Intel® Rapid Storage), NCQ, AHCI and Hot Plug functions
- 6 x SATA3 6.0 Gb/s connectors
- 1 x Floppy connector
- 1 x IR header
- 1 x COM port header
- 1 x HDMI_SPDIF header
- 1 x IEEE 1394 header
- 1 x Power LED header
- CPU/Chassis/Power FAN connector
- 24 pin ATX power connector
- 8 pin 12V power connector
- SLI/XFire power connector
- Front panel audio connector
- 4 x USB 2.0 headers (support 8 USB 2.0 ports)
- 1 x USB 3.0 header (supports 2 USB 3.0 ports)
- 1 x Dr. Debug with LED
ATX-Blende I/O Panel
- 1 x PS/2 Mouse Port
- 1 x PS/2 Keyboard Port
- 1 x Coaxial SPDIF Out Port
- 1 x Optical SPDIF Out Port
- 4 x Ready-to-Use USB 2.0 Ports
- 1 x eSATA3 Connector
- 4 x Ready-to-Use USB 3.0 Ports
- 2 x RJ-45 LAN Ports with LED (ACT/LINK LED and SPEED LED)
- 1 x IEEE 1394 Port
- 1 x Clear CMOS Switch with LED
- HD Audio Jack: Side Speaker / Rear Speaker / Central / Bass / Line in / Front Speaker / Microphone
Sonstige Features/Verschiedenes
Einzigartige Features - ASRock Extreme Tuning Utility (AXTU)
- Instant Boot
- ASRock Instant Flash
- ASRock AIWI
- ASRock APP Charger
- SmartView
- Hybrid Booster:
- CPU Frequency Stepless Control
- ASRock U-COP
- Boot Failure Guard (B.F.G.)
- Combo Cooler Option (C.C.O.)
- Good Night LED
Smart Switch - 1 x Power Switch with LED
- 1 x Reset Switch with LED
- 1 x Clear CMOS Switch with LED
Support-CD - Drivers, Utilities, AntiVirus Software (Trial Version), ASRock Software Suite (CyberLink DVD Suite - OEM and Trial)
Produktzubehör - 1 x ASRock SLI_Bridge_2S Card
- Quick Installation Guide, Support CD, I/O Shield
- Floppy Cable
- 6 x SATA Data Cables (optional)
- 2 x SATA 1 to 1 Power Cables (optional)
- 1 x Front USB 3.0 Panel
- 4 x HDD Screws
- 6 x Chassis Screws
- 1 x Rear USB 3.0 Bracket
Hardware überwachung - CPU Temperature Sensing
- Chassis Temperature Sensing
- CPU/Chassis/Power Fan Tachometer
- CPU/Chassis Quiet Fan (Allow Chassis Fan Speed Auto-Adjust by CPU or MB Temperature)
- CPU/Chassis Fan Multi-Speed Control
- Voltage Monitoring: +12V, +5V, +3.3V, CPU Vcore
Formfaktor - ATX Form Factor: 12.0-in x 9.6-in, 30.5 cm x 24.4 cm
- All Solid Capacitor design (100% Japan-made high-quality Conductive Polymer Capacitors)
Betriebssystem - Microsoft® Windows® 7 / 7 64-bit / Vista™ / Vista™ 64-bit / XP / XP 64-bit compliant
Zertifizierungen - FCC, CE, WHQL
- ErP/EuP Ready (ErP/EuP ready power supply is required)

Bilder

Spoiler

ASRock P67 Extreme4 130,94

Das Extreme4 ist ein gutes Allround-Mainboard, welche auch eine Frontblende mit 2x USB 3.0-Anschlüssen mitbringt wie beim Extreme6 und dem Fatal1ty. Allerdings beistzt es weniger Anschlüsse auf der Frontblende und es hat einen kleineren Kühler. Wen das nicht stört, kann zum Ex4 greifen und ein wenig Geld sparen.

Spezifikationen

Spoiler

Generelles
CPU - Supports 2nd Generation Intel® Core™ i7 / i5 / i3 in LGA1155 Package
- Advanced V8 + 2 Power Phase Design
- Supports Intel® Turbo Boost 2.0 Technology
- Supports Intel® K-Series unlocked CPU
- Supports Hyper-Threading Technology
Chipsatz - Intel® P67
Arbeitsspeicher - Dual Channel DDR3 memory technology
- 4 x DDR3 DIMM slots
- Supports DDR3 2133(OC)/1866(OC)/1600/1333/1066 non-ECC, un-buffered memory
- Max. capacity of system memory: 32GB*
- Supports Intel® Extreme Memory Profile (XMP)

*Due to the operating system limitation, the actual memory size may be less than 4GB for the reservation for system usage under Windows® 32-bit OS. For Windows® 64-bit OS with 64-bit CPU, there is no such limitation.
BIOS - 64Mb AMI UEFI Legal BIOS with GUI support
- Supports "Plug and Play"
- ACPI 1.1 Compliance Wake Up Events
- Supports jumperfree
- SMBIOS 2.3.1 Support
- DRAM, PCH, CPU PLL, VTT, VCCSA Voltage Multi-adjustment
Audio, Video und Netzwerk
Grafik - n/a
Audio - 7.1 CH HD Audio with Content Protection (Realtek ALC892 Audio Codec)
- Premium Blu-ray audio support
- Supports THX TruStudio PRO™
LAN - PCIE x1 Gigabit LAN 10/100/1000 Mb/s
- Realtek RTL8111E
- Supports Wake-On-LAN
- Supports LAN Cable Detection
- Supports Energy Efficient Ethernet 802.3az
- Supports PXE
Erweiterungsslots/Konnektivität
Steckplätze - 3 x PCI Express 2.0 x16 slots (PCIE2/PCIE4: single at x16 or dual at x8/x8 mode; PCIE5: x4 mode)
- 2 x PCI Express 2.0 x1 slots
- 2 x PCI slots
- Supports ATI™ Quad CrossFireX™, 3-Way CrossFireX™ and CrossFireX™
- Supports NVIDIA® Quad SLI™ and SLI™
SATA3 - 2 x SATA3 6.0 Gb/s connectors, support RAID (RAID 0, RAID 1, RAID 10, RAID 5 and Intel® Rapid Storage), NCQ, AHCI and "Hot Plug" functions
- 2 x SATA3 6.0 Gb/s connectors by Marvell SE9120, support NCQ, AHCI and "Hot Plug" functions (SATA3_M2 connector is shared with eSATA3 port)
USB 3.0 - 2 x Rear USB 3.0 ports by Etron EJ168A, support USB 1.0/2.0/3.0 up to 5Gb/s
- 1 x Front USB 3.0 header (supports 2 USB 3.0 ports) by Etron EJ168A, supports USB 1.0/2.0/3.0 up to 5Gb/s
Anschluss - 4 x SATA2 3.0 Gb/s connectors, support RAID (RAID 0, RAID 1, RAID 10, RAID 5 and Intel® Rapid Storage), NCQ, AHCI and Hot Plug functions
- 4 x SATA3 6.0 Gb/s connectors
- 1 x Floppy connector
- 1 x IR header
- 1 x COM port header
- 1 x HDMI_SPDIF header
- 1 x IEEE 1394 header
- 1 x Power LED header
- CPU/Chassis/Power FAN connector
- 24 pin ATX power connector
- 8 pin 12V power connector
- SLI/XFire power connector
- Front panel audio connector
- 3 x USB 2.0 headers (support 6 USB 2.0 ports)
- 1 x USB 3.0 header (supports 2 USB 3.0 ports)
- 1 x Dr. Debug with LED
ATX-Blende I/O Panel
- 1 x PS/2 Mouse Port
- 1 x PS/2 Keyboard Port
- 1 x Coaxial SPDIF Out Port
- 1 x Optical SPDIF Out Port
- 6 x Ready-to-Use USB 2.0 Ports
- 1 x eSATA3 Connector
- 2 x Ready-to-Use USB 3.0 Ports
- 1 x RJ-45 LAN Port with LED (ACT/LINK LED and SPEED LED)
- 1 x IEEE 1394 Port
- 1 x Clear CMOS Switch with LED
- HD Audio Jack: Side Speaker / Rear Speaker / Central / Bass / Line in / Front Speaker / Microphone
Sonstige Features/Verschiedenes
Einzigartige Features - ASRock Extreme Tuning Utility (AXTU)
- Instant Boot
- ASRock Instant Flash
- ASRock AIWI
- ASRock APP Charger
- SmartView
- Hybrid Booster:
- CPU Frequency Stepless Control
- ASRock U-COP
- Boot Failure Guard (B.F.G.)
- Combo Cooler Option (C.C.O.)
- Good Night LED
Smart Switch - 1 x Power Switch with LED
- 1 x Reset Switch with LED
- 1 x Clear CMOS Switch with LED
Support-CD - Drivers, Utilities, AntiVirus Software (Trial Version), ASRock Software Suite (CyberLink DVD Suite - OEM and Trial)
Produktzubehör - 1 x ASRock SLI_Bridge_2S Card
- Quick Installation Guide, Support CD, I/O Shield
- Floppy Cable
- 4 x SATA Data Cables (optional)
- 2 x SATA 1 to 1 Power Cables (optional)
- 1 x Front USB 3.0 Panel
- 4 x HDD Screws
- 6 x Chassis Screws
- 1 x Rear USB 3.0 Bracket
Hardware überwachung - CPU Temperature Sensing
- Chassis Temperature Sensing
- CPU/Chassis/Power Fan Tachometer
- CPU/Chassis Quiet Fan (Allow Chassis Fan Speed Auto-Adjust by CPU or MB Temperature)
- CPU/Chassis Fan Multi-Speed Control
- Voltage Monitoring: +12V, +5V, +3.3V, CPU Vcore
Formfaktor - ATX Form Factor: 12.0-in x 9.6-in, 30.5 cm x 24.4 cm
- All Solid Capacitor design (100% Japan-made high-quality Conductive Polymer Capacitors)
Betriebssystem - Microsoft® Windows® 7 / 7 64-bit / Vista™ / Vista™ 64-bit / XP / XP 64-bit compliant
Zertifizierungen - FCC, CE, WHQL
- ErP/EuP Ready (ErP/EuP ready power supply is required)

Bilder

Spoiler

ASRock P67 Pro3 102,84

Das Pro3 ist das einfachte und damit günstigste P67 Board. Es hat keine separate Frontblenden wie bei den teureren Brüdern und unterstützt nur eine Grafikkarte. Auch der Kühler besitzt keine Heatpipe und ist deutlich kleiner. Die interen Sata-Anschlüsse sitzen nicht seitlich, sondern liegen klassisch auf dem Board. Das könnte zum Problemen beim Anschluss führen, wenn z.b. die Steckkarten besonders lang sind, da man nicht mehr an die Sata-Anschlüsse kommt. OC-technisch scheint es keinen Nachteil zu den teureren Boards zu geben.

Spezifikationen

Spoiler

Generelles
CPU - Supports 2nd Generation Intel® Core™ i7 / i5 / i3 in LGA1155 Package
- Advanced V8 + 2 Power Phase Design
- Supports Intel® Turbo Boost 2.0 Technology
- Supports Intel® K-Series unlocked CPU
- Supports Hyper-Threading Technology
Chipsatz - Intel® P67
Arbeitsspeicher - Dual Channel DDR3 memory technology
- 4 x DDR3 DIMM slots
- Supports DDR3 2133(OC)/1866(OC)/1600/1333/1066 non-ECC, un-buffered memory
- Max. capacity of system memory: 32GB*
- Supports Intel® Extreme Memory Profile (XMP)

*Due to the operating system limitation, the actual memory size may be less than 4GB for the reservation for system usage under Windows® 32-bit OS. For Windows® 64-bit OS with 64-bit CPU, there is no such limitation.
BIOS - 64Mb AMI UEFI Legal BIOS with GUI support
- Supports "Plug and Play"
- ACPI 1.1 Compliance Wake Up Events
- Supports jumperfree
- SMBIOS 2.3.1 Support
- DRAM, PCH, CPU PLL, VTT, VCCSA Voltage Multi-adjustment
Audio, Video und Netzwerk
Grafik - n/a
Audio - 7.1 CH HD Audio with Content Protection (Realtek ALC892 Audio Codec)
- Premium Blu-ray audio support
LAN - PCIE x1 Gigabit LAN 10/100/1000 Mb/s
- Realtek RTL8111E
- Supports Wake-On-LAN
- Supports LAN Cable Detection
- Supports Energy Efficient Ethernet 802.3az
- Supports PXE
Erweiterungsslots/Konnektivität
Steckplätze - 1 x PCI Express 2.0 x16 slot (blue @ x16 mode)
- 3 x PCI Express 2.0 x1 slots
- 3 x PCI slots
SATA3 - 2 x SATA3 6.0 Gb/s connectors, support RAID (RAID 0, RAID 1, RAID 10, RAID 5 and Intel® Rapid Storage), NCQ, AHCI and "Hot Plug" functions (SATA3_1 connector is shared with eSATA3 port)
USB 3.0 - 2 x USB 3.0 ports by Etron EJ168A, support USB 1.0/2.0/3.0 up to 5Gb/s
Anschluss - 4 x SATA2 3.0 Gb/s connectors, support RAID (RAID 0, RAID 1, RAID 10, RAID 5 and Intel® Rapid Storage), NCQ, AHCI and Hot Plug functions
- 2 x SATA3 6.0 Gb/s connectors
- 1 x Floppy connector
- 1 x IR header
- 1 x COM port header
- 1 x HDMI_SPDIF header
- 1 x Power LED header
- CPU/Chassis/Power FAN connector
- 24 pin ATX power connector
- 8 pin 12V power connector
- Front panel audio connector
- 3 x USB 2.0 headers (support 6 USB 2.0 ports)
- 1 x Dr. Debug with LED
ATX-Blende I/O Panel
- 1 x PS/2 Mouse Port
- 1 x PS/2 Keyboard Port
- 1 x Coaxial SPDIF Out Port
- 1 x Optical SPDIF Out Port
- 6 x Ready-to-Use USB 2.0 Ports
- 1 x eSATA3 Connector
- 2 x Ready-to-Use USB 3.0 Ports
- 1 x RJ-45 LAN Port with LED (ACT/LINK LED and SPEED LED)
- 1 x Clear CMOS Switch with LED
- HD Audio Jack: Side Speaker / Rear Speaker / Central / Bass / Line in / Front Speaker / Microphone
Sonstige Features/Verschiedenes
Einzigartige Features - ASRock Extreme Tuning Utility (AXTU)
- Instant Boot
- ASRock Instant Flash
- ASRock AIWI
- ASRock APP Charger
- SmartView
- Hybrid Booster:
- CPU Frequency Stepless Control
- ASRock U-COP
- Boot Failure Guard (B.F.G.)
- Combo Cooler Option (C.C.O.)
- Good Night LED
Smart Switch - 1 x Power Switch with LED
- 1 x Reset Switch with LED
- 1 x Clear CMOS Switch with LED
Support-CD - Drivers, Utilities, AntiVirus Software (Trial Version), ASRock Software Suite (CyberLink DVD Suite - OEM and Trial; Creative Sound Blaster X-Fi MB - Trial)
Produktzubehör - Quick Installation Guide, Support CD, I/O Shield
- 2 x SATA Data Cables (optional)
Hardware überwachung - CPU Temperature Sensing
- Chassis Temperature Sensing
- CPU/Chassis/Power Fan Tachometer
- CPU/Chassis Quiet Fan (Allow Chassis Fan Speed Auto-Adjust by CPU or MB Temperature)
- CPU/Chassis Fan Multi-Speed Control
- Voltage Monitoring: +12V, +5V, +3.3V, CPU Vcore
Formfaktor - ATX Form Factor: 12.0-in x 9.6-in, 30.5 cm x 24.4 cm
- All Solid Capacitor design (100% Japan-made high-quality Conductive Polymer Capacitors)
Betriebssystem - Microsoft® Windows® 7 / 7 64-bit / Vista™ / Vista™ 64-bit / XP / XP 64-bit compliant
Zertifizierungen - FCC, CE, WHQL
- ErP/EuP Ready (ErP/EuP ready power supply is required)

Bilder

Spoiler

Bekannte Probleme

- im UEFI mit einigen USB-Mäusen keine Funktion (wird viell. mit neuen UEFI-Versionen gefixt?)
- die Lüftersteurung Aquaero wird beim Start des Systems nicht erkannt
- einige neue UEFI-Versionen wurden zurückgezogen und werden bearbeitet, daher kann es zu Problemen im UEFI kommen, muss aber nicht


Links und Downloads

Download TREIBER & UEFI
Guter Support für Asrock @pctreiber.net
schicke Minianwendung zur Überwachung von CPU-Last
alle Boards mit XFast USB Unterstützung
Lohnt sich schneller RAM? => NEIN
Wieviel und welchen Arbeitsspeicher braucht ein Sandy-System?
Einstellen der Auslagerungsdatei bei knappem Speicher auf der SSD

Review: Ex4 + Fatality
Review: Pro3 @AF


Verbrauch gemessen an Steckdose

Hier nehme ich gerne eure Werte mit rein.

Regeln:
1. Bitte nehmt den höchsten Wert, der auf eurem Messgerät erscheint.
2. Bitte Furmark und Prime nutzen zur besseren Vergleichbarkeit!

Furmark 1.8.2
Prime 26.4 beta

LW = Laufwerk (inkl. HDD)
LU = Lüfter
Last P = Last Prime (CPU)
Last F = Last Furmark (Grafikkarte)
Last F+P = volle Belastung!
Last SC2 = real Spielelast unter Starcraft 2, 1920x1080 mit max. Details


System: 2600k| GTX460| Asrock Extreme4| Seasonic X-560 560W| 3 LWs| 1 LU
Verbrauch: Idle 53W .. Last P 126W .. Last F 220W .. Last P+F 285W .. Last SC2 180-190W

System: 2600k| GTX460| Asrock Extreme4| BQ Pure Power 530W| 3 LWs| 1 LU
Verbrauch: Idle 60W .. Last P 130W .. Last F 245W .. Last P+F 315W .. Last SC2 200-210W

System: 2600k| 2x GTX460| Asrock Extreme4| BQ Pure Power 530W| 3 LWs| 1 LU
Verbrauch: Idle 80W .. Last P 155W .. Last F 430W .. Last P+F 500W .. Last SC2 250-270W

bei OC der CPU auf 4,5GHz kommen noch 35W bei Last drauf!

System: 2600k| GTX260 55nm| Asrock Extreme4| BQ Pure Power 530W| 3 LWs| 1 LU
Verbrauch: Idle 75W .. Last P 150W .. Last F 260W .. Last P+F 300W* .. Last SC2 180-225W
*hier lastet F die Karte nur zu ca. 70% aus, also Wert nur bedingt vergleichbar!

... to be continued



[Freezer]

ich habe leider noch ein Problem: ich habe den Intel-Controler auf AHCI gestellt und so Win7 auf die SSD installiert. Hat auch super funktioniert.
Jetzt habe ich das LG Blueray-LW an Intel-SATA2 angeschlossen und das Laufwerk wird nicht erkannt. Vermutlich kann man nicht gleichzeitig AHCI und Non-AHCI-Geräte an einem Kontroller betreiben, oder?

Daran kann es eigentlich nicht liegen weil dann ja ziemlich viele User davon betroffen wären die AHCI im Bios aktiviert haben und nen DVD LW dran haben
zumal Du ja mit nem Blueray schon "weiter" bist als manch andere
Ich habe noch nen normales DVD LW und bis jetzt (allerdings noch kein P67 dauert noch paar Tage) keine Probleme
Und ich installiere immer per AHCI (seitdem ich kein Raid mehr mache)



[Naennon]

toll...bis jetzt lief mein Extreme 4 ohne an-aus bug (mit 1.5er Bios). Doch seit gestern bin ich auch davon betroffen .

ich hab immer gedacht der an-aus-bug ist das der AsRock Screen zweimal erscheint

Jemand eine Ahnung warum der Bug jetzt plötzlich da ist? bis gestern ging alles ohne Probs...und verstellt hab ich auch nix.

mfg

ne keine Ahnung, bei mir gings ewig ohne, nun gehts nicht mehr mit Spread Spectrum aus... stinkt müssen auf Update warten



[Freezer]

ich habe leider noch ein Problem: ich habe den Intel-Controler auf AHCI gestellt und so Win7 auf die SSD installiert. Hat auch super funktioniert.
Jetzt habe ich das LG Blueray-LW an Intel-SATA2 angeschlossen und das Laufwerk wird nicht erkannt. Vermutlich kann man nicht gleichzeitig AHCI und Non-AHCI-Geräte an einem Kontroller betreiben, oder?

Treiber sind alle drauf



[obarok_9]

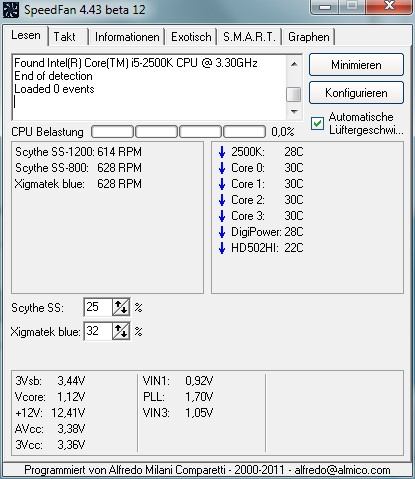

@all SpedFan-Users!

neue 443.beta12 raus und die zeigt nun auch permanent den speed des CPU Lüfters, welcher vorher immer gegen 0 ging!

SpeedFan 4.43 beta 12 (15 feb 2011)



[Criamos]

Hat jemand hier das 8GB Kit CMX8GX3M2A1333C9 von Corsair zum Laufen bekommen?
Sind 2x 4GB DDR3 1333Mhz CL9 Module. Egal in welchem Slot - ob einzelnes Modul oder beide zusammen - das Mainboard kommt nicht mal bis ins UEFI.
Symptome sehen wie folgt aus: Es bekommt Strom und fängt an zu booten, auf dem Board lassen sich ein paar Ziffern erkennen und meistens bleibt es dann bei 2F (zumindest meine ich das zu erkennen) hängen, schaltet sich sofort aus und startet nach ein paar Sekunden auf die gleiche Weise wieder von vorne. Lt. Mainboard Manual stehen alle 20er Ziffern für den RAM-Erkennungsvorgang (0x2F = Memory Initialization (other)).
Meine Annahme, dass es an einer RAM Inkompatibilität liegen muss, haben sich insofern bestätigt als dass sich das Board problemlos mit dem 2GB Mushkin DDR3 1600 Riegel meines Mitbewohners starten lässt. Konnte mit seinem Mushkin Riegel problemlos Win7 installieren und ein UEFI Update von 1.20 auf 1.40 durchführen. Leider funktionieren die beiden Corsair Module aber selbst unter UEFI 1.40 nicht :/
In seinem Rechner (noch ein core i5 der ersten Generation, also kein SB) funktionieren die beiden Corsair Module problemlos.
Scheint wohl so als müsste ich die Module umtauschen und mir welche von einem anderen Hersteller schnappen :/ Wie ich in ein paar Signaturen erkennen konnte, scheinen die Ripjaws und die Teamgroup Riegel problemlos zu laufen - gibts sonst noch empfehlenswerte RAM Module, die sich mit dem P67 extreme6 gut vertragen?



[obarok_9]

ich sag blos TeamGroup CL9 1333er für 61€, die gehn, wenn de Dusel hast satte 1866 CL9 bei Standardspannung.......oder die Geil Value+ und auch die Mushis Stiletto gehn....
ich würd mir die Teams holen...

kommst mit den Corsairs auch net nach CMOS-reset ins uEFI? vielleicht muss man die manuell einstellen und/oder die VDimm angleichen....
vielleicht mal blos einen Riegel reintun, um wenigstens mal ins uEFI zu kommen.



[Freezer]

Hat jemand hier das 8GB Kit CMX8GX3M2A1333C9 von Corsair zum Laufen bekommen?
Sind 2x 4GB DDR3 1333Mhz CL9 Module. Egal in welchem Slot - ob einzelnes Modul oder beide zusammen - das Mainboard kommt nicht mal bis ins UEFI.
Symptome sehen wie folgt aus: Es bekommt Strom und fängt an zu booten, auf dem Board lassen sich ein paar Ziffern erkennen und meistens bleibt es dann bei 2F (zumindest meine ich das zu erkennen) hängen, schaltet sich sofort aus und startet nach ein paar Sekunden auf die gleiche Weise wieder von vorne. Lt. Mainboard Manual stehen alle 20er Ziffern für den RAM-Erkennungsvorgang (0x2F = Memory Initialization (other)).
Meine Annahme, dass es an einer RAM Inkompatibilität liegen muss, haben sich insofern bestätigt als dass sich das Board problemlos mit dem 2GB Mushkin DDR3 1600 Riegel meines Mitbewohners starten lässt. Konnte mit seinem Mushkin Riegel problemlos Win7 installieren und ein UEFI Update von 1.20 auf 1.40 durchführen. Leider funktionieren die beiden Corsair Module aber selbst unter UEFI 1.40 nicht :/
In seinem Rechner (noch ein core i5 der ersten Generation, also kein SB) funktionieren die beiden Corsair Module problemlos.
Scheint wohl so als müsste ich die Module umtauschen und mir welche von einem anderen Hersteller schnappen :/ Wie ich in ein paar Signaturen erkennen konnte, scheinen die Ripjaws und die Teamgroup Riegel problemlos zu laufen - gibts sonst noch empfehlenswerte RAM Module, die sich mit dem P67 extreme6 gut vertragen?

Also auf der Liste bei Asrock stehen nicht soviele Corsair drauf und wenn meist die CM3X...was nichts heissen muss
Das nächste wäre gewesen mal mit nem anderen Speicher zu testen was Du ja bereits getan hast..spricht alle für ne Inkompatibilität

TeamGroup scheinen gut zu laufen
Die Mushkin Stiletto wohl auch (Dein 2gb Riegel geht ja auch)
Falls Du nach der Liste gehst wären die Elixir evtl noch möglich

8GB Dual Channel Kit: Elixir Original 2x 4 GB 240 pin: Amazon.de: Computer & Zubehör

Siehe die Nummer M2F4G64CB8HB5N-CG bei den Modulen (ohne Gewähr bitte selber mal eben kontrollieren)



Stehen sogar bei Gigabyte UD4 (evtl auch andere) auf der Liste FALLS mal nen Gigabyte Kauf anfällt
Natürlich gehen bei beiden Boards auch andere



[yardi]

Kann man beim Extreme 6 die Abdeckung (sieht zumindest so aus als wäre da eine drüber) des Northbridge Kühlers irgendwie abmontieren? Würde gerne ausprobieren ob ich so meine XFi irgendwie in den obersten PCIe Slot bekomme. Momentan ist die im untersten Slot hängt dann aber direkt vor dem Lüfter der zweiten GTX470. Habe ein GTX470 SLI System.

Hätte ich gewusst das der oberste PCIe Slot quasi nutzlos ist hätte ich zum Extreme4 gegriffen. Habe nur wegen dem vermutlich besseren Layout das Extreme6 genommen



[hardtech]

@yardi
also das ex4 hat die untere heatpipe nicht. würde das nicht für dich optimal sein? dann verlierst du auch keine garantie



[Tias]

Er hat wohl schon das EX6. Der Sinn dieses Kühlers hat sich mir nicht erschlossen, da die P67 Boards, bzw. die ab Lynnfield eh die Northbridge in der CPU integriert haben. Ist halt die Frage, ob ein abmontieren der Abdeckung einen Einfluss auf die gesammte Heatpipe/Kühlkonstruktion hat.

Edit: Wenn Du sie in den 2. PCI-E 1.0 steckst, hättest Du ein wenig mehr Abstand zur ersten Graka (nach dem Bild auf Seite eins zu schließen).



[Criamos]

ich sag blos TeamGroup CL9 1333er für 61€, die gehn, wenn de Dusel hast satte 1866 CL9 bei Standardspannung.......oder die Geil Value+ und auch die Mushis Stiletto gehn....
ich würd mir die Teams holen...

kommst mit den Corsairs auch net nach CMOS-reset ins uEFI? vielleicht muss man die manuell einstellen und/oder die VDimm angleichen....
vielleicht mal blos einen Riegel reintun, um wenigstens mal ins uEFI zu kommen.

Ne, mit den Riegeln kommt man absolut nicht ins UEFI - hatte beide Riegel in beiden möglichen Dualchannel-Belegungen drin + jeden Riegeln einzeln in jedem einzelnen Slot mal durchprobiert. Zwischendrin CMOS Resets und als auch das nix brachte hab ich mir den RAM von meinem Mitbewohner geschnappt und es mit seinem Mushkin Riegel probiert => Ging auf anhieb.

Wird dann wohl das erste mal, das ich nach Jahren treuen Corsair-Kaufens (zumindest wenns um RAM geht) mal den Hersteller wechsle. Mal gucken, was HoH von den vorgeschlagenen Empfehlungen sofort lieferbar im Angebot hat. Ich danke jedenfalls vielmals für die Antworten!



[yardi]

Er hat wohl schon das EX6. Der Sinn dieses Kühlers hat sich mir nicht erschlossen, da die P67 Boards, bzw. die ab Lynnfield eh die Northbridge in der CPU integriert haben. Ist halt die Frage, ob ein abmontieren der Abdeckung einen Einfluss auf die gesammte Heatpipe/Kühlkonstruktion hat.

Edit: Wenn Du sie in den 2. PCI-E 1.0 steckst, hättest Du ein wenig mehr Abstand zur ersten Graka (nach dem Bild auf Seite eins zu schließen).

Wie kommst du drauf das da mehr Abstand ist?
Wäre schlimm wenn es so wäre.

Nächste Woche kommt ne neue CPU rein, da muss der CPU Kühler eh runter. Bei der Gelegenheit werde ich mal sehen ob ich die Abdeckung runter kriege und ob ich die Soundkarte dann verbauen kann.



[anti-T-kom]

Jungs, was isn das fuer ne Hardware?



Hatte Win neu aufgesetzt und alles Treiber @Asrock Download Page auf mein Failtality draufgehauen. Bis auf den Realtek Audio weil ne ded. SK verwendet wird und die Software "Intel Rapid Storage Controller"
Win findet keinen Treiber dafuer...und im Bios sind alle unnuetzen Sachen ausgeschaltet.


EDIT...des weiteren zeigt mir WinUpdate folgendes an:



Ich wuesste nicht, dass ich etwas von Accusys Inc. verbaut haette - oder ist das eine Boardkomponente? Jedenfalls werde ich das dieses mal nicht installieren. Das letzte mal bekam ich dauernd BSODs wegendem Muell...wisst ihr was das ist?



[Tias]

Wie kommst du drauf das da mehr Abstand ist?
Wäre schlimm wenn es so wäre.

Nächste Woche kommt ne neue CPU rein, da muss der CPU Kühler eh runter. Bei der Gelegenheit werde ich mal sehen ob ich die Abdeckung runter kriege und ob ich die Soundkarte dann verbauen kann.

Stimmt. Irgendwie hab ich da schief geschaut (war wohl doch ein Whisky zuviel gestern Abend ).



[obarok_9]

@anti-T-kom

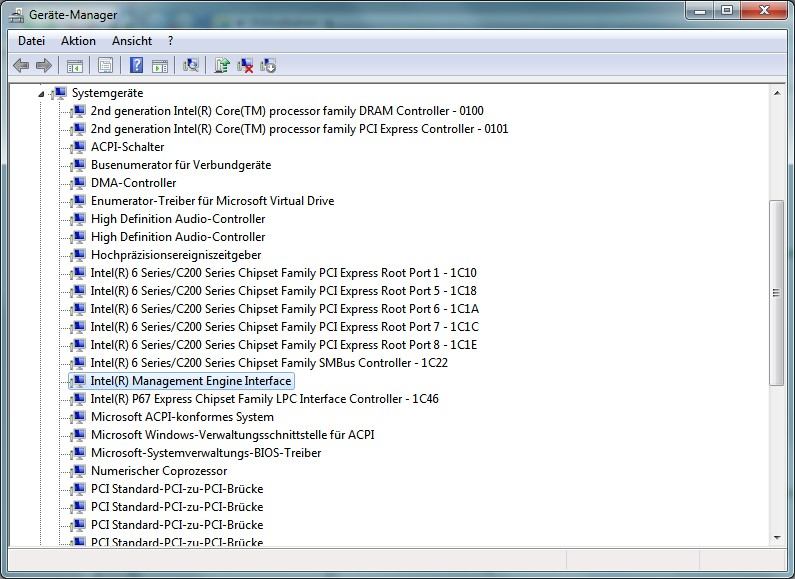

hast denn überhaupt das Intel ME Interface installiert?

Intel® ME: Management-Engine-Treiber -- v7.0.4.1197



[Cy4n1d3]

Accusys ist der Raidcontroller.



[HeinzS]

@anti-T-kom

hast denn überhaupt das Intel ME Interface installiert?

da muss man aber auch erst mal drauf kommen, das der Treiber für alle Mainboards gültig ist

Installiert den Intel® Management-Engine-Schnittstellentreiber Version 7.0.4.1197 für Intel® PC-Mainboards.



[anti-T-kom]

@anti-T-kom

hast denn überhaupt das Intel ME Interface installiert?

Nein, weil ich nur die Treiber auf Asrock.com installiert hatte - und dieser ist dort nicht aufgefuehrt. Also werde ich den jetzt einmal drueberbuegeln...mal sehen

Accusys ist der Raidcontroller.

Danke fuer die Info - da ich kein Raid aufgesetzt habe macht das auch keinen Sinn zu installieren, thanks


Achja, bevor's vergessen wird. Ist mein erstes Intel Sys und wuesste gerne, ob man das Intel Rapid Storage installieren sollte od. nicht?
Momentan ist von Intel nur folgendes installiert: http://downloadcenter.intel.com/detail_desc.aspx?DwnldID=12150&lang=eng



[klingsi]

Tja, jetzt hat es mich doch mitten im Alltag nach fast zwei Wochen erwischt mit meinem Teamgroup-Ram , der sonst alle Tests mehrfach mit Bravour überstanden hat: Bluescreen, mitten im Arbeiten!

Folgende Einstellungen:

1866: 9-11-11-27-1T bei 1.5V

Wie hoch kann man denn den VDimm ohne Probleme schrauben?



[anti-T-kom]

Auf dem Failtality hatte ich die Spannung zeitweise @1.575V ohne Probs am laufen.
Geht wahrscheinlich auch hoeher...getestet habe ich's jedoch nicht.

edit...du erwaehnst den Speicher und schreibst VCore...ich meinte mit 1.575V jedoch VDimm!



[obarok_9]

Tja, jetzt hat es mich doch mitten im Alltag nach fast zwei Wochen erwischt mit meinem Teamgroup-Ram , der sonst alle Tests mehrfach mit Bravour überstanden hat: Bluescreen, mitten im Arbeiten!

Folgende Einstellungen:

1866: 9-11-11-27-1T bei 1.5V

Wie hoch kann man denn den VDimm ohne Probleme schrauben?

würd mich sehr wundern, wenn das am RAM läge, das ist zu wenig iDle VCore wie so oft auch bei mir, nun mit mehr offset tagelang keine troubles mehr!
das sind 44nm ICs und die brauchen keine besondere Erhöhung, ich hatte meine zuerst auch immer mit 1.53V laufen, bis ich draufkam, dass es einzig an zu wenig VCore lag (iDle oder halt ein P-state, welcher mehr verlangt)..



[klingsi]

Aha. Ich habe nur 4,2GHz am Laufen mit der Profil-Einstellung, sonst alles Auto. obarok_9, was schlägst du vor, welche Offset-Einstellung dazu passt?



[obarok_9]

Nein, weil ich nur die Treiber auf Asrock.com installiert hatte - und dieser ist dort nicht aufgefuehrt. Also werde ich den jetzt einmal drueberbuegeln...mal sehen


Danke fuer die Info - da ich kein Raid aufgesetzt habe macht das auch keinen Sinn zu installieren, thanks


Achja, bevor's vergessen wird. Ist mein erstes Intel Sys und wuesste gerne, ob man das Intel Rapid Storage installieren sollte od. nicht?
Momentan ist von Intel nur folgendes installiert: http://downloadcenter.intel.com/detail_desc.aspx?DwnldID=12150&lang=eng

Intel® RST-Treiberdateien (für Version 10.1) - F6-Installation (64-Bit)

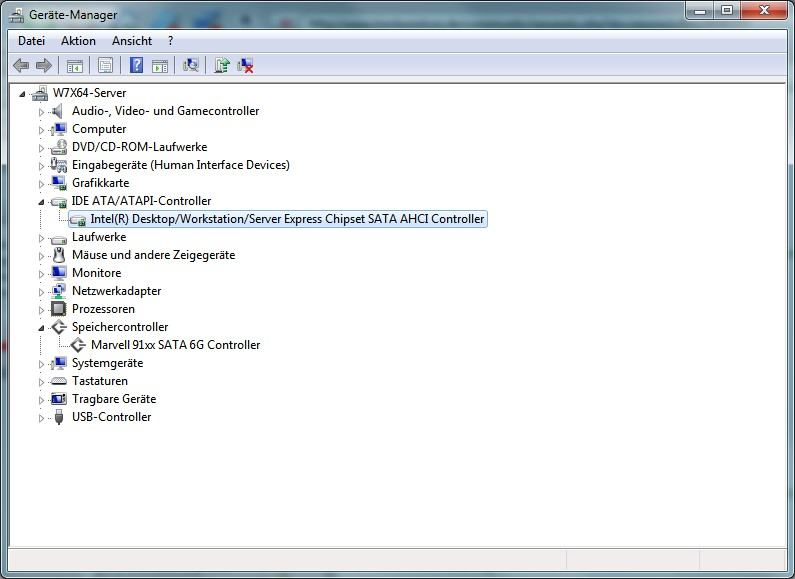

einfach auf den Laufwerkstreiber gehn, sollte @default msahci sein und aktualieren, dann in das Verzeichnis wählen, wo man das floppy-image entpackt hat!

sieht dann so aus:



[obarok_9]

Aha. Ich habe nur 4,2GHz am Laufen mit der Profil-Einstellung, sonst alles Auto. obarok_9, was schlägst du vor, welche Offset-Einstellung dazu passt?

also wenn die profiles im uefi verwendet werden, sollte wenn Alles @default ist sonst bei offset -0,005V bis +0,005V richtig sein, sofern er auto richtig setzt, das weiss man ja net und ist von CPU/CPU unterschiedlich, also bei mir ist es so, einfach testen....



[Braineater]

Aha. Ich habe nur 4,2GHz am Laufen mit der Profil-Einstellung, sonst alles Auto. obarok_9, was schlägst du vor, welche Offset-Einstellung dazu passt?

pauschal kann man nicht sagen welchen offset du einstellen sollst, das hängt von der VID und der BATCH der CPU ab, da ist jede cpu anders. normalerweise sollte es schon helfen den offset um eine stufe zu erhöhen, also +0,005V.

Wenn man keine Ahnung von OC hat, dann sollte man aber lieber die finger davon lassen (nicht böse gemeint), da man sonst mehr schaden machen kann als alles andere...

schau dich einfach mal im cpu oc thread um und hol dir dort ein paar tipps wie du die cpu stabil bekommst.
lass mal prime custom nen paar h laufen und schau ob du abstürze oder bluescreens bekommst.

mfg



[klingsi]

@Braineater:

Ich habe schon einige Jahre OC-Erfahrung, aber zugegeben: meine Frage klang amateurhaft.
Seitdem ich Sandy habe, habe ich lange versucht, die Grenzen der CPU auszuloten und habe diesen Thread von Anfang an mitverfolgt. Dann hatte ich keine Lust mehr und beließ es bei stabilen 4,2GHz. Nun ging es an den Ram, Obarok_9 hat mir mit seinen Erfahrungen geholfen, ihn auf 1866 zu bekommen, und ich war zufrieden. Nun muss ich aber wegen dem Ram wohl doch wieder an den CPU-Einstellungen herumexperimentieren, nur konkret dazu hoffte ich auf einen kleinen Tipp.



[kurtftw]

Hi,
ich wollte Rückmeldung geben zweck dem Asrock P67 Ex4 , Mugen 2 & G.Skill RipJaws:

Fazit: Kein Problem, hat sogar noch nen bisschen Luft:



[Braineater]

@Braineater:

Ich habe schon einige Jahre OC-Erfahrung, aber zugegeben: meine Frage klang amateurhaft.
Seitdem ich Sandy habe, habe ich lange versucht, die Grenzen der CPU auszuloten und habe diesen Thread von Anfang an mitverfolgt. Dann hatte ich keine Lust mehr und beließ es bei stabilen 4,2GHz. Nun ging es an den Ram, Obarok_9 hat mir mit seinen Erfahrungen geholfen, ihn auf 1866 zu bekommen, und ich war zufrieden. Nun muss ich aber wegen dem Ram wohl doch wieder an den CPU-Einstellungen herumexperimentieren, nur konkret dazu hoffte ich auf einen kleinen Tipp.

oh sry...wollte dir auch nicht zu nahe treten.
Also ich hab jetzt schon einige Sandys auf dem Extreme 4 und auf dem Gigabyte UD4 durch, die sind extrem unterschiedlich...da war keine cpu wie die andere.
wirst du wohl nen bissl zeit investieren müssen .

mfg



[klingsi]

wirst du wohl nen bissl zeit investieren müssen .

Ja. Hab' inzwischen die von euch beiden vorgeschlagenen +0,005V angetestet (außerdem noch 4,2 auf 4,4GHz), bis jetzt lief LinX und HyperP1 32 brav durch.

Mal sehen, wie es weiter läuft.



[yardi]

Bei meinem 2600k mit VID von 1,260V mussten im Idle (also bei 1600Mhz, SS und C1 aktiviert) min. 0,964V anliegen damit es ohne Last nicht zu Bluescreens kam.
