[Sammelthread] ASRock P67 Pro3 / Extreme4 / Extreme6

Hallo Asrock Freunde! :wink:

Hier ist ein Sammelbecken für P67 Boards der Marke Asrock. Dahinter versteckend sich Themen wie...

- Kaufberatung
- Kombatibilität / Probleme
- Übertakten
- Bilder
- genereller Austausch

Grundsätzlich liegt der Schwerpunkt auf den B3 Boards, welche i.d.R. kostenlos beim Händler gegen die alte Revision B2 ausgetauscht werden können.



Eine Übersicht der Boards nach Preis inkl. Versand:
(Stand: 15.4.11)

Das Fatal1ty Board ist das teuerste, wird jedoch in einem separaten Fred behandelt, daher habe ich es aus der Übersicht entfernt.

ASRock P67 Extreme6 158,73


Das Extreme6 ist das teuerste Board in der normalen Serie von Asrock. Es hat dieselben Ausgänge wie das Fatal1ty und bietet auch dieselbe Frontblende. Lediglich beim Design ist es zurückhaltender.

Spezifikationen
Generelles
CPU - Supports 2nd Generation Intel® Core™ i7 / i5 / i3 in LGA1155 Package
- Advanced V16 + 2 Power Phase Design
- Supports Intel® Turbo Boost 2.0 Technology
- Supports Intel® K-Series unlocked CPU
- Supports Hyper-Threading Technology
Chipsatz - Intel® P67
Arbeitsspeicher - Dual Channel DDR3 memory technology
- 4 x DDR3 DIMM slots
- Supports DDR3 2133(OC)/1866(OC)/1600/1333/1066 non-ECC, un-buffered memory
- Max. capacity of system memory: 32GB*
- Supports Intel® Extreme Memory Profile (XMP)

*Due to the operating system limitation, the actual memory size may be less than 4GB for the reservation for system usage under Windows® 32-bit OS. For Windows® 64-bit OS with 64-bit CPU, there is no such limitation.
BIOS - 64Mb AMI UEFI Legal BIOS with GUI support
- Supports "Plug and Play"
- ACPI 1.1 Compliance Wake Up Events
- Support jumperfree
- SMBIOS 2.3.1 Support
- DRAM, PCH, CPU PLL, VTT, VCCSA Voltage Multi-adjustment
Audio, Video und Netzwerk
Grafik - n/a
Audio - 7.1 CH HD Audio with Content Protection (Realtek ALC892 Audio Codec)
- Premium Blu-ray audio support
- Supports THX TruStudio PRO™
LAN - PCIE x1 Gigabit LAN 10/100/1000 Mb/s
- Realtek RTL8111E
- Supports Wake-On-LAN
- Supports LAN Cable Detection
- Supports Energy Efficient Ethernet 802.3az
- Supports Dual LAN with Teaming function
- Supports PXE
Erweiterungsslots/Konnektivität
Steckplätze - 3 x PCI Express 2.0 x16 slots (PCIE2/PCIE4: single at x16 or dual at x8/x8 mode; PCIE5: x4 mode)
- 2 x PCI Express 2.0 x1 slots
- 2 x PCI slots
- Supports ATI™ Quad CrossFireX™, 3-Way CrossFireX™ and CrossFireX™
- Supports NVIDIA® Quad SLI™ and SLI™
SATA3 - 2 x SATA3 6.0 Gb/s connectors, support RAID (RAID 0, RAID 1, RAID 10, RAID 5 and Intel® Rapid Storage), NCQ, AHCI and "Hot Plug" functions
- 4 x SATA3 6.0 Gb/s connectors by Marvell SE9120, support NCQ, AHCI and "Hot Plug" functions (SATA3_M4 connector is shared with eSATA3 port)
USB 3.0 - 4 x Rear USB 3.0 ports by Etron EJ168A, support USB 1.0/2.0/3.0 up to 5Gb/s
- 1 x Front USB 3.0 header (supports 2 USB 3.0 ports) by Etron EJ168A, supports USB 1.0/2.0/3.0 up to 5Gb/s
Anschluss - 4 x SATA2 3.0 Gb/s connectors, support RAID (RAID 0, RAID 1, RAID 10, RAID 5 and Intel® Rapid Storage), NCQ, AHCI and Hot Plug functions
- 6 x SATA3 6.0 Gb/s connectors
- 1 x Floppy connector
- 1 x IR header
- 1 x COM port header
- 1 x HDMI_SPDIF header
- 1 x IEEE 1394 header
- 1 x Power LED header
- CPU/Chassis/Power FAN connector
- 24 pin ATX power connector
- 8 pin 12V power connector
- SLI/XFire power connector
- Front panel audio connector
- 4 x USB 2.0 headers (support 8 USB 2.0 ports)
- 1 x USB 3.0 header (supports 2 USB 3.0 ports)
- 1 x Dr. Debug with LED
ATX-Blende I/O Panel
- 1 x PS/2 Mouse Port
- 1 x PS/2 Keyboard Port
- 1 x Coaxial SPDIF Out Port
- 1 x Optical SPDIF Out Port
- 4 x Ready-to-Use USB 2.0 Ports
- 1 x eSATA3 Connector
- 4 x Ready-to-Use USB 3.0 Ports
- 2 x RJ-45 LAN Ports with LED (ACT/LINK LED and SPEED LED)
- 1 x IEEE 1394 Port
- 1 x Clear CMOS Switch with LED
- HD Audio Jack: Side Speaker / Rear Speaker / Central / Bass / Line in / Front Speaker / Microphone
Sonstige Features/Verschiedenes
Einzigartige Features - ASRock Extreme Tuning Utility (AXTU)
- Instant Boot
- ASRock Instant Flash
- ASRock AIWI
- ASRock APP Charger
- SmartView
- Hybrid Booster:
- CPU Frequency Stepless Control
- ASRock U-COP
- Boot Failure Guard (B.F.G.)
- Combo Cooler Option (C.C.O.)
- Good Night LED
Smart Switch - 1 x Power Switch with LED
- 1 x Reset Switch with LED
- 1 x Clear CMOS Switch with LED
Support-CD - Drivers, Utilities, AntiVirus Software (Trial Version), ASRock Software Suite (CyberLink DVD Suite - OEM and Trial)
Produktzubehör - 1 x ASRock SLI_Bridge_2S Card
- Quick Installation Guide, Support CD, I/O Shield
- Floppy Cable
- 6 x SATA Data Cables (optional)
- 2 x SATA 1 to 1 Power Cables (optional)
- 1 x Front USB 3.0 Panel
- 4 x HDD Screws
- 6 x Chassis Screws
- 1 x Rear USB 3.0 Bracket
Hardware überwachung - CPU Temperature Sensing
- Chassis Temperature Sensing
- CPU/Chassis/Power Fan Tachometer
- CPU/Chassis Quiet Fan (Allow Chassis Fan Speed Auto-Adjust by CPU or MB Temperature)
- CPU/Chassis Fan Multi-Speed Control
- Voltage Monitoring: +12V, +5V, +3.3V, CPU Vcore
Formfaktor - ATX Form Factor: 12.0-in x 9.6-in, 30.5 cm x 24.4 cm
- All Solid Capacitor design (100% Japan-made high-quality Conductive Polymer Capacitors)
Betriebssystem - Microsoft® Windows® 7 / 7 64-bit / Vista™ / Vista™ 64-bit / XP / XP 64-bit compliant
Zertifizierungen - FCC, CE, WHQL
- ErP/EuP Ready (ErP/EuP ready power supply is required)
Bilder



ASRock P67 Extreme4 130,94

Das Extreme4 ist ein gutes Allround-Mainboard, welche auch eine Frontblende mit 2x USB 3.0-Anschlüssen mitbringt wie beim Extreme6 und dem Fatal1ty. Allerdings beistzt es weniger Anschlüsse auf der Frontblende und es hat einen kleineren Kühler. Wen das nicht stört, kann zum Ex4 greifen und ein wenig Geld sparen.

Spezifikationen
Generelles
CPU - Supports 2nd Generation Intel® Core™ i7 / i5 / i3 in LGA1155 Package
- Advanced V8 + 2 Power Phase Design
- Supports Intel® Turbo Boost 2.0 Technology
- Supports Intel® K-Series unlocked CPU
- Supports Hyper-Threading Technology
Chipsatz - Intel® P67
Arbeitsspeicher - Dual Channel DDR3 memory technology
- 4 x DDR3 DIMM slots
- Supports DDR3 2133(OC)/1866(OC)/1600/1333/1066 non-ECC, un-buffered memory
- Max. capacity of system memory: 32GB*
- Supports Intel® Extreme Memory Profile (XMP)

*Due to the operating system limitation, the actual memory size may be less than 4GB for the reservation for system usage under Windows® 32-bit OS. For Windows® 64-bit OS with 64-bit CPU, there is no such limitation.
BIOS - 64Mb AMI UEFI Legal BIOS with GUI support
- Supports "Plug and Play"
- ACPI 1.1 Compliance Wake Up Events
- Supports jumperfree
- SMBIOS 2.3.1 Support
- DRAM, PCH, CPU PLL, VTT, VCCSA Voltage Multi-adjustment
Audio, Video und Netzwerk
Grafik - n/a
Audio - 7.1 CH HD Audio with Content Protection (Realtek ALC892 Audio Codec)
- Premium Blu-ray audio support
- Supports THX TruStudio PRO™
LAN - PCIE x1 Gigabit LAN 10/100/1000 Mb/s
- Realtek RTL8111E
- Supports Wake-On-LAN
- Supports LAN Cable Detection
- Supports Energy Efficient Ethernet 802.3az
- Supports PXE
Erweiterungsslots/Konnektivität
Steckplätze - 3 x PCI Express 2.0 x16 slots (PCIE2/PCIE4: single at x16 or dual at x8/x8 mode; PCIE5: x4 mode)
- 2 x PCI Express 2.0 x1 slots
- 2 x PCI slots
- Supports ATI™ Quad CrossFireX™, 3-Way CrossFireX™ and CrossFireX™
- Supports NVIDIA® Quad SLI™ and SLI™
SATA3 - 2 x SATA3 6.0 Gb/s connectors, support RAID (RAID 0, RAID 1, RAID 10, RAID 5 and Intel® Rapid Storage), NCQ, AHCI and "Hot Plug" functions
- 2 x SATA3 6.0 Gb/s connectors by Marvell SE9120, support NCQ, AHCI and "Hot Plug" functions (SATA3_M2 connector is shared with eSATA3 port)
USB 3.0 - 2 x Rear USB 3.0 ports by Etron EJ168A, support USB 1.0/2.0/3.0 up to 5Gb/s
- 1 x Front USB 3.0 header (supports 2 USB 3.0 ports) by Etron EJ168A, supports USB 1.0/2.0/3.0 up to 5Gb/s
Anschluss - 4 x SATA2 3.0 Gb/s connectors, support RAID (RAID 0, RAID 1, RAID 10, RAID 5 and Intel® Rapid Storage), NCQ, AHCI and Hot Plug functions
- 4 x SATA3 6.0 Gb/s connectors
- 1 x Floppy connector
- 1 x IR header
- 1 x COM port header
- 1 x HDMI_SPDIF header
- 1 x IEEE 1394 header
- 1 x Power LED header
- CPU/Chassis/Power FAN connector
- 24 pin ATX power connector
- 8 pin 12V power connector
- SLI/XFire power connector
- Front panel audio connector
- 3 x USB 2.0 headers (support 6 USB 2.0 ports)
- 1 x USB 3.0 header (supports 2 USB 3.0 ports)
- 1 x Dr. Debug with LED
ATX-Blende I/O Panel
- 1 x PS/2 Mouse Port
- 1 x PS/2 Keyboard Port
- 1 x Coaxial SPDIF Out Port
- 1 x Optical SPDIF Out Port
- 6 x Ready-to-Use USB 2.0 Ports
- 1 x eSATA3 Connector
- 2 x Ready-to-Use USB 3.0 Ports
- 1 x RJ-45 LAN Port with LED (ACT/LINK LED and SPEED LED)
- 1 x IEEE 1394 Port
- 1 x Clear CMOS Switch with LED
- HD Audio Jack: Side Speaker / Rear Speaker / Central / Bass / Line in / Front Speaker / Microphone
Sonstige Features/Verschiedenes
Einzigartige Features - ASRock Extreme Tuning Utility (AXTU)
- Instant Boot
- ASRock Instant Flash
- ASRock AIWI
- ASRock APP Charger
- SmartView
- Hybrid Booster:
- CPU Frequency Stepless Control
- ASRock U-COP
- Boot Failure Guard (B.F.G.)
- Combo Cooler Option (C.C.O.)
- Good Night LED
Smart Switch - 1 x Power Switch with LED
- 1 x Reset Switch with LED
- 1 x Clear CMOS Switch with LED
Support-CD - Drivers, Utilities, AntiVirus Software (Trial Version), ASRock Software Suite (CyberLink DVD Suite - OEM and Trial)
Produktzubehör - 1 x ASRock SLI_Bridge_2S Card
- Quick Installation Guide, Support CD, I/O Shield
- Floppy Cable
- 4 x SATA Data Cables (optional)
- 2 x SATA 1 to 1 Power Cables (optional)
- 1 x Front USB 3.0 Panel
- 4 x HDD Screws
- 6 x Chassis Screws
- 1 x Rear USB 3.0 Bracket
Hardware überwachung - CPU Temperature Sensing
- Chassis Temperature Sensing
- CPU/Chassis/Power Fan Tachometer
- CPU/Chassis Quiet Fan (Allow Chassis Fan Speed Auto-Adjust by CPU or MB Temperature)
- CPU/Chassis Fan Multi-Speed Control
- Voltage Monitoring: +12V, +5V, +3.3V, CPU Vcore
Formfaktor - ATX Form Factor: 12.0-in x 9.6-in, 30.5 cm x 24.4 cm
- All Solid Capacitor design (100% Japan-made high-quality Conductive Polymer Capacitors)
Betriebssystem - Microsoft® Windows® 7 / 7 64-bit / Vista™ / Vista™ 64-bit / XP / XP 64-bit compliant
Zertifizierungen - FCC, CE, WHQL
- ErP/EuP Ready (ErP/EuP ready power supply is required)
Bilder



ASRock P67 Pro3 102,84

Das Pro3 ist das einfachte und damit günstigste P67 Board. Es hat keine separate Frontblenden wie bei den teureren Brüdern und unterstützt nur eine Grafikkarte. Auch der Kühler besitzt keine Heatpipe und ist deutlich kleiner. Die interen Sata-Anschlüsse sitzen nicht seitlich, sondern liegen klassisch auf dem Board. Das könnte zum Problemen beim Anschluss führen, wenn z.b. die Steckkarten besonders lang sind, da man nicht mehr an die Sata-Anschlüsse kommt. OC-technisch scheint es keinen Nachteil zu den teureren Boards zu geben.

Spezifikationen
Generelles
CPU - Supports 2nd Generation Intel® Core™ i7 / i5 / i3 in LGA1155 Package
- Advanced V8 + 2 Power Phase Design
- Supports Intel® Turbo Boost 2.0 Technology
- Supports Intel® K-Series unlocked CPU
- Supports Hyper-Threading Technology
Chipsatz - Intel® P67
Arbeitsspeicher - Dual Channel DDR3 memory technology
- 4 x DDR3 DIMM slots
- Supports DDR3 2133(OC)/1866(OC)/1600/1333/1066 non-ECC, un-buffered memory
- Max. capacity of system memory: 32GB*
- Supports Intel® Extreme Memory Profile (XMP)

*Due to the operating system limitation, the actual memory size may be less than 4GB for the reservation for system usage under Windows® 32-bit OS. For Windows® 64-bit OS with 64-bit CPU, there is no such limitation.
BIOS - 64Mb AMI UEFI Legal BIOS with GUI support
- Supports "Plug and Play"
- ACPI 1.1 Compliance Wake Up Events
- Supports jumperfree
- SMBIOS 2.3.1 Support
- DRAM, PCH, CPU PLL, VTT, VCCSA Voltage Multi-adjustment
Audio, Video und Netzwerk
Grafik - n/a
Audio - 7.1 CH HD Audio with Content Protection (Realtek ALC892 Audio Codec)
- Premium Blu-ray audio support
LAN - PCIE x1 Gigabit LAN 10/100/1000 Mb/s
- Realtek RTL8111E
- Supports Wake-On-LAN
- Supports LAN Cable Detection
- Supports Energy Efficient Ethernet 802.3az
- Supports PXE
Erweiterungsslots/Konnektivität
Steckplätze - 1 x PCI Express 2.0 x16 slot (blue @ x16 mode)
- 3 x PCI Express 2.0 x1 slots
- 3 x PCI slots
SATA3 - 2 x SATA3 6.0 Gb/s connectors, support RAID (RAID 0, RAID 1, RAID 10, RAID 5 and Intel® Rapid Storage), NCQ, AHCI and "Hot Plug" functions (SATA3_1 connector is shared with eSATA3 port)
USB 3.0 - 2 x USB 3.0 ports by Etron EJ168A, support USB 1.0/2.0/3.0 up to 5Gb/s
Anschluss - 4 x SATA2 3.0 Gb/s connectors, support RAID (RAID 0, RAID 1, RAID 10, RAID 5 and Intel® Rapid Storage), NCQ, AHCI and Hot Plug functions
- 2 x SATA3 6.0 Gb/s connectors
- 1 x Floppy connector
- 1 x IR header
- 1 x COM port header
- 1 x HDMI_SPDIF header
- 1 x Power LED header
- CPU/Chassis/Power FAN connector
- 24 pin ATX power connector
- 8 pin 12V power connector
- Front panel audio connector
- 3 x USB 2.0 headers (support 6 USB 2.0 ports)
- 1 x Dr. Debug with LED
ATX-Blende I/O Panel
- 1 x PS/2 Mouse Port
- 1 x PS/2 Keyboard Port
- 1 x Coaxial SPDIF Out Port
- 1 x Optical SPDIF Out Port
- 6 x Ready-to-Use USB 2.0 Ports
- 1 x eSATA3 Connector
- 2 x Ready-to-Use USB 3.0 Ports
- 1 x RJ-45 LAN Port with LED (ACT/LINK LED and SPEED LED)
- 1 x Clear CMOS Switch with LED
- HD Audio Jack: Side Speaker / Rear Speaker / Central / Bass / Line in / Front Speaker / Microphone
Sonstige Features/Verschiedenes
Einzigartige Features - ASRock Extreme Tuning Utility (AXTU)
- Instant Boot
- ASRock Instant Flash
- ASRock AIWI
- ASRock APP Charger
- SmartView
- Hybrid Booster:
- CPU Frequency Stepless Control
- ASRock U-COP
- Boot Failure Guard (B.F.G.)
- Combo Cooler Option (C.C.O.)
- Good Night LED
Smart Switch - 1 x Power Switch with LED
- 1 x Reset Switch with LED
- 1 x Clear CMOS Switch with LED
Support-CD - Drivers, Utilities, AntiVirus Software (Trial Version), ASRock Software Suite (CyberLink DVD Suite - OEM and Trial; Creative Sound Blaster X-Fi MB - Trial)
Produktzubehör - Quick Installation Guide, Support CD, I/O Shield
- 2 x SATA Data Cables (optional)
Hardware überwachung - CPU Temperature Sensing
- Chassis Temperature Sensing
- CPU/Chassis/Power Fan Tachometer
- CPU/Chassis Quiet Fan (Allow Chassis Fan Speed Auto-Adjust by CPU or MB Temperature)
- CPU/Chassis Fan Multi-Speed Control
- Voltage Monitoring: +12V, +5V, +3.3V, CPU Vcore
Formfaktor - ATX Form Factor: 12.0-in x 9.6-in, 30.5 cm x 24.4 cm
- All Solid Capacitor design (100% Japan-made high-quality Conductive Polymer Capacitors)
Betriebssystem - Microsoft® Windows® 7 / 7 64-bit / Vista™ / Vista™ 64-bit / XP / XP 64-bit compliant
Zertifizierungen - FCC, CE, WHQL
- ErP/EuP Ready (ErP/EuP ready power supply is required)
Bilder


Bekannte Probleme

- im UEFI mit einigen USB-Mäusen keine Funktion (wird viell. mit neuen UEFI-Versionen gefixt?)
- die Lüftersteurung Aquaero wird beim Start des Systems nicht erkannt
- einige neue UEFI-Versionen wurden zurückgezogen und werden bearbeitet, daher kann es zu Problemen im UEFI kommen, muss aber nicht


Links und Downloads

Download TREIBER & UEFI
Guter Support für Asrock @pctreiber.net
schicke Minianwendung zur Überwachung von CPU-Last
alle Boards mit XFast USB Unterstützung
Lohnt sich schneller RAM? => NEIN
Wieviel und welchen Arbeitsspeicher braucht ein Sandy-System?
Einstellen der Auslagerungsdatei bei knappem Speicher auf der SSD

Review: Ex4 + Fatality
Review: Pro3 @AF


Verbrauch gemessen an Steckdose

Hier nehme ich gerne eure Werte mit rein.

Regeln:
1. Bitte nehmt den höchsten Wert, der auf eurem Messgerät erscheint.
2. Bitte Furmark und Prime nutzen zur besseren Vergleichbarkeit!

Furmark 1.8.2
Prime 26.4 beta

LW = Laufwerk (inkl. HDD)
LU = Lüfter
Last P = Last Prime (CPU)
Last F = Last Furmark (Grafikkarte)
Last F+P = volle Belastung!
Last SC2 = real Spielelast unter Starcraft 2, 1920x1080 mit max. Details


System: 2600k| GTX460| Asrock Extreme4| Seasonic X-560 560W| 3 LWs| 1 LU
Verbrauch: Idle 53W .. Last P 126W .. Last F 220W .. Last P+F 285W .. Last SC2 180-190W

System: 2600k| GTX460| Asrock Extreme4| BQ Pure Power 530W| 3 LWs| 1 LU
Verbrauch: Idle 60W .. Last P 130W .. Last F 245W .. Last P+F 315W .. Last SC2 200-210W

System: 2600k| 2x GTX460| Asrock Extreme4| BQ Pure Power 530W| 3 LWs| 1 LU
Verbrauch: Idle 80W .. Last P 155W .. Last F 430W .. Last P+F 500W .. Last SC2 250-270W

bei OC der CPU auf 4,5GHz kommen noch 35W bei Last drauf!

System: 2600k| GTX260 55nm| Asrock Extreme4| BQ Pure Power 530W| 3 LWs| 1 LU
Verbrauch: Idle 75W .. Last P 150W .. Last F 260W .. Last P+F 300W* .. Last SC2 180-225W
*hier lastet F die Karte nur zu ca. 70% aus, also Wert nur bedingt vergleichbar!

... to be continued

Zuletzt bearbeitet:
Zum Vergrößern anklicken....
Hallo

Habe mal eine bescheidene Frage zum Offset Mode beim P67 Extreme4 wie stellt man den eigentlich ein? Ich möchte bei CPU Core Voltage gerne +1.330 V und bei Offset Voltage +0.040 V haben, aber wie mach ich das?

Wenn Du diese Anzeige nicht sehen willst, registriere Dich und/oder logge Dich ein.
Du stellst mit dem Offset folgendes ein: VID + x
Also Offset auf +0,040 bedeutet: VID + 0,040 Volt


Aber hast ja auch schon Antwort im pctreiber.net Forum bekommen.

Zuletzt bearbeitet:
hab mich entschieden. werde das asus brett behalten und das asrock kommt in den versand. letztlich hat mich die usb kompatibilität, das etwas nettere layout und das uefi grafikinterface überzeugt.

Asrock P67 Pro3
4GB DDR3 1333Mhz
Intel i5 2500k


Ich habe das OC Profil @ 4.0 GHz eingestellt , bisher keine Probleme.
Belastungstest mit Intel BurnIn Test 2.5 und GTA 4.

Mein RAM (vor 3 Jahren gekauft) ist älterer Corsair DDR3 RAM entweder dieser:

DHX 1333 MHZ (@ 1,5 Volt laut Corsair Webseite)

oder dieser:

DHX 1600 MHz, den finde ich gar nicht mehr auf der Corsair Webseite

Das Asrock Pro 3 erkennt (per SPD) aber nur 1066 MHz.
Liegt das an der Core i5 Platform, dass DDR3 RAM welcher recht hohe Spannungen benötigt so nicht unterstützt wird ?

Hab noch nicht probiert die RAM Spannung zu erhöhen und die Timings zu ändern.
Ich meine in meinem NVidia SLI Striker II Board lief der default mit 1,8 Volt ?!?

Kühlung aktuell mit Sockel 775 Wasserkühler, Graka ist noch eine ältere NVidia Karte, jedoch wird diese gegen eine ATI 5870 LCS @ H²O getauscht, die möglicherweise heute schon mit der Post angekommen ist...

:p

Zuletzt bearbeitet:
Kann sein, dass der Speicher aufgrund der (zu hohen) benötigten Spannung lediglich auf 1066 betrieben wird. Stelle doch mal die Timings manuell ein und fange mit dem 1333´er Teiler an. Spannung möglichst niedrig ansetzen zwischen 1.5-1.575 wären optimal. Notfalls kann man bis 1.65 V gehen, niemals aber drüber..dann wirds echt kritisch. Mir wären schon die 1.65 zu viel. Meine 2x4 GB 1600 Corsair XMS3 sind eigentlich auch auf 1.65 ausgelegt...die laufen aber wunderbar mit 9/9/9/24 1t auch auf 1.55 Volt.

Wenn Deiner aber schon auf 1.8 V Standard betrieben wurde, solltest Du eventuell aber auch den Kauf neuer Rams in Augenschein nehmen....

Gruß,
Lötbert

@hacky_2000

Kannst du die SPD Profile der Rams mal mit CPU-Z auslesen?

Zuletzt bearbeitet:

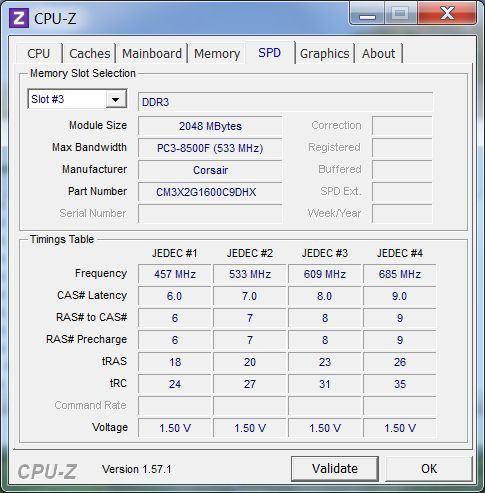

CPU-Z Infos zum RAM...

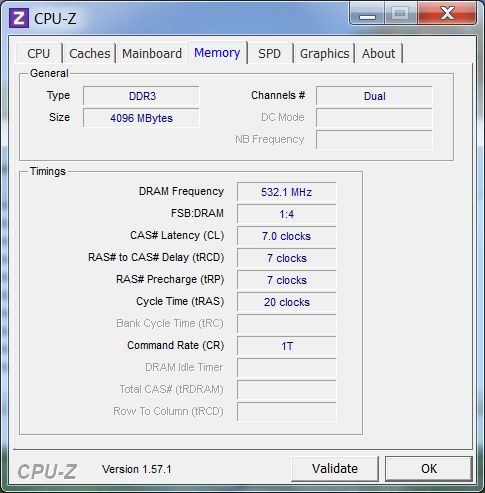

Es ist Corsair CM3X2G 1600C9DHX läuft aktuell als PC3-8500F (533MHz).


Anhänge

  • RAM-SPD.jpg
    46,1 KB · Aufrufe: 66
  • RAM.jpg
    36,7 KB · Aufrufe: 62
  • mobo.jpg
    38,7 KB · Aufrufe: 62

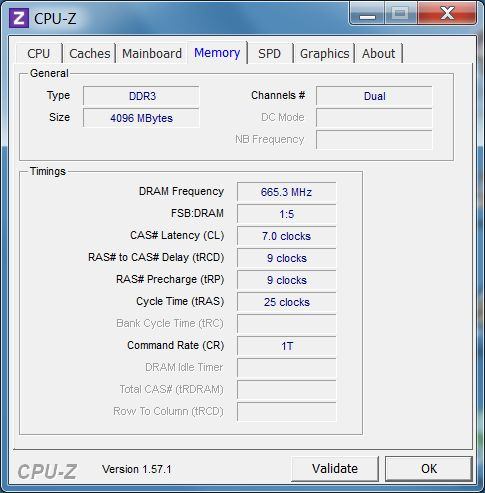

Und so sieht es aus wenn im Bios RAM von Auto auf 1333 gestellt wurde (restliche Timing per Bios weiter auf Auto).

Scheint auch stabil zu sein , Spannung ist weiter auf Auto bzw. dürfte 1,5 Volt sein.


Anhänge

  • RAM-bios-set-to-1333.jpg
    37 KB · Aufrufe: 70
Hallo,

hab ihr bei dem Pro3 Probleme mit dem onboard Sound? Bei mir ist immer ein rauschen zu hören + ab und zu ein Hochdrehen eines Lüfters. Ist ziemlich nervig und hab bis jetzt keine Lösung gefunden. Tritt sowohl mit den mobo als auch den Gehäuse Anschlüssen auf.

@ hacky

Der Ram ist vom Profil für 1,5 Volt ausgelegt, 1,8 Volt würde ich dem Ram nicht geben.

Wo lag den jetzt das Problem?
Scheint ja auf Auto bei 1333 MHz zu laufen?

---------- Beitrag hinzugefügt um 10:14 ---------- Vorheriger Beitrag war um 09:43 ----------
demux schrieb:
Kurze Frage:

Hat die ASrock P67 UEFI Bios eine Option, um die Ports des Intel Storage Controllers, als Hot Swap zu kennzeichnen?

So wie bei den Asus P67 Boards:
http://images.hardwarecanucks.com/image/mac/reviews/asus/P8P67PRO/P8P67_PRO_103.gif
Zum Vergrößern anklicken....

Laut Manual vom Pro3 ist die Hot Plug / Swap Funktion dauerhaft vorhanden:
http://download.asrock.com/manual/P67 Pro3.pdf

Seite 35

Kurze Frage: Ist eigentlich bekannt, was genau die Einstellung "long duration maintained" im UEFI genau tut? Findet sich direkt neben den Short/Long power limits. Standardwert ist 1 Sekunde.

Hat keiner das Problem?
Die Nebegeräusche kommen eindeutig von den Lüftern :-[

@ KeinNameFrei

Klingt für mich nach der Dauer die die Long Duration die angegeben maximale Strommenge der CPU zur Verfügung stellt, für dich nach was anderem ?


Stepp schrieb:
Hat keiner das Problem?
Die Nebegeräusche kommen eindeutig von den Lüftern :-[
Zum Vergrößern anklicken....

Kann sowas nich beobachten, die Lüfter werden alle wunderbar geregelt. Wobei ich auch kein Onboard Sound benutze, klingt eh schrecklich :d

Nezgal schrieb:
@ KeinNameFrei

Klingt für mich nach der Dauer die die Long Duration die angegeben maximale Strommenge der CPU zur Verfügung stellt, für dich nach was anderem ?




Kann sowas nich beobachten, die Lüfter werden alle wunderbar geregelt. Wobei ich auch kein Onboard Sound benutze, klingt eh schrecklich :d
Zum Vergrößern anklicken....

Danke für die Antwort.
Das Board macht auch so weit einen ausgezeichneten Eindruck. Befürchte es liegt an der schlechten Entkopplung des Asgard 1 Gehäuses. Wenns wirklich daran liegt kann ich mir Neuanschaffung einer Soundkarte sparen und in ein neues Gehäuse investieren.

Nezgal schrieb:
@ KeinNameFrei

Klingt für mich nach der Dauer die die Long Duration die angegeben maximale Strommenge der CPU zur Verfügung stellt, für dich nach was anderem ?
Zum Vergrößern anklicken....

Naja, aber wo ist der Sinn?

Turbo 2.0 sollte über einen kurzen Zeitraum hinweg Überlast anlegen können (Short Duration Power Limit), um dann nach Verstreichen dieses Zeitraums zurück auf die Standard-TDP zu gehen (Long Duration Power Limit).

Jetzt könnte man sich überlegen, diesen "kurzen Zeitraum" der Überlast als Einstellung verfügbar zu machen. Aber erstens müsste dass dann heißen: "Short Duration Power Maintained", also auf Deutsch: Zeitraum, über den die "Short Duration Power" aufrechterhalten wird (= "maintained"). "Long Duration Maintained" ist nicht nur falsches Englisch (heißt soviel wie "eine Stunde für 15 Minuten aufrechterhalten" - hä, was? :hmm: ), sondern bezieht sich auch noch auf den falschen Zeitraum ("Long" statt "Short").

Zweitens, der eingestellte Standardwert von einer Sekunde ist auch noch falsch. Laut Intel beträgt der Zeitraum für die Überlast ca. 20-30 Sekunden.

Dementsprechend ist mir nicht klar, was genau ich mit dieser Einstellung gemeint ist. Warum sollte man eine Zeitspanne für die "Long Duration Power" definieren? Das ist doch der Standardzustand der CPU, dieser Zeitraum ist per Definition unendlich!

Vielleicht handelt es sich um den Zeitraum, bei welchem der Takt vom Normaltakt in den Turbo übergeht, also muss die Last erst eine sec andauern, damit der Takt hoch geht!

Wenn du nur kurze Spitzen Lastanforderung hast, und Long Duration Maintained auf 5 sec stellt, springt die CPU nicht gleich in den Turbo, sondern erst, wenn die Last länger als 5 sec andauert.

earth schrieb:
@ hacky

Der Ram ist vom Profil für 1,5 Volt ausgelegt, 1,8 Volt würde ich dem Ram nicht geben.

Wo lag den jetzt das Problem?
Scheint ja auf Auto bei 1333 MHz zu laufen?
Zum Vergrößern anklicken....


Nun mit " RAM -> Auto "wurde ja nur 1066 MHz ausgewählt, 1333 MHz +Timings = Auto scheint zu laufen und 1600 MHz könnten die RAMs auch, jedoch ist nicht klar bei welcher Spannung und ob CPU und Mainboard das mitmachen (erhöhte DDR3 Spannung).

Der Ram wird meist mit den SPD Profil geladen, sodass es zu keinen Kompatibilitätsproblemen kommt.

Das höchste nutzbare SPD Profil war wohl das 1066er.

Dem Ram würde ich so um die die 1,60 -1,65 Volt geben!
Und dann mal 1600er antesten.

Zuletzt bearbeitet:
earth schrieb:
Vielleicht handelt es sich um den Zeitraum, bei welchem der Takt vom Normaltakt in den Turbo übergeht, also muss die Last erst eine sec andauern, damit der Takt hoch geht!

Wenn du nur kurze Spitzen Lastanforderung hast, und Long Duration Maintained auf 5 sec stellt, springt die CPU nicht gleich in den Turbo, sondern erst, wenn die Last länger als 5 sec andauert.
Zum Vergrößern anklicken....

Aha, das macht schon mehr Sinn. :) Danke!

earth schrieb:
Laut Manual vom Pro3 ist die Hot Plug / Swap Funktion dauerhaft vorhanden:
http://download.asrock.com/manual/P67 Pro3.pdf

Seite 35
Zum Vergrößern anklicken....

Danke für den Hinweis.

Ich vermute mal, (E)-Sata Geräte werden aber nicht im Auswurf Tray Icon angezeigt?
Bei meinem P45 Board klappt Hot Swap am Intel AHCI grundsätzlich auch, am besten mit dem Hotswap! Utility.

Ich denke bei den Asus UEFI Brettern, werden mit diesem Feature Hotplug Laufwerke ordnungsgemäss an das OS ausgegeben. (Nur eine Annahme von mir.)

Mein Systemlaufwerk wird im Auswurf Tray Icon angezeigt.
Die d Platte nicht.

Ich habe da aber im Bios ne Einstellung anders stehen für die Sys platte, als wie für die D Platte.

Ich schau mir das noch mal an.

---------- Beitrag hinzugefügt um 11:44 ---------- Vorheriger Beitrag war um 11:26 ----------

Die Funktion heißt bei ASRock: External Sata Port!

Steht diese auf Yes, dann erscheint das Laufwerk im Manager, steht es auf No, steht das Laufwerk nicht im Manager.

Da ich das leider hier in dem Thread noch nicht definitiv gelesen habe: Kann man nun das von Asrock mitgelieferte Backplate beim Extreme4 demontieren (ohne das Board zu zerstören)?

Der Grund meiner Frage: Ich möchte mir dieses Bolt-Thru-Kit für meinen Thermalright-Kühler zulegen.

Zuletzt bearbeitet:
Da brauchst du nichts abmontieren das geht auch so. Habe bei mir einen EK Kühler drauf mit der mitgelieferten Backplatte. Funktioniert:bigok:

Ich habe bei meinem Pro 3 das 775er Backplate Kit montiert, passt nicht wirklich gut, aber hällt.

Die originale Backplate würde ich nicht demontieren, so wie ich das gesehen habe, wird damit die Befestigung für den CPU Deckel gehalten.

[Edit]
Welche Backplate in welcher Revision?
So wie ich das sehe haben die rev.B Modelle extra Löcher für die 1155er Schrauben der originalen Backplate.

Hier ist der Passende Post dazu:
http://www.hardwareluxx.de/communit...56-passt-nicht-update-jetzt-schon-794817.html

Wenn du die Backplate irgendwo bekommen hast, sag mal wo, ich brauche auch noch so eine.

Zuletzt bearbeitet:
Naja, aktuell habe ich meinen Kühler mit dem Sockel 775-Backplate (über dem Asrock-Backplate, das war ein Gefriemel...) montiert - das sieht nicht schön aus, aber es hält wenigstens, und die Temperaturen scheinen auch gank ok zu sein, also sitzt der Kühler offenbar ganz gut.

Aber so richtig gefällt mir das nicht, deshalb wollte ich lieber eine ordentliche Montage vornehmen.

@earth: Das Backplate (Rev. B) gibts noch bei Amazon, und laut geizhals auch noch bei vier Händlern hier in Deutschland.

Zuletzt bearbeitet:
caseking oder pccooling haben sowas nicht?

Zuletzt bearbeitet:
Anmelden, um zu antworten.

Ähnliche Themen

ebniv
  • Artikel
[Sammelthread] Gigabyte MC12-LE0 (AM4, B550, servertauglich: IPMI, Dual Lan, ECC)
96 97 98
Antworten
3K
Aufrufe
262K
azzurrino
A
Hardwareluxx setzt keine externen Werbe- und Tracking-Cookies ein. Auf unserer Webseite finden Sie nur noch Cookies nach berechtigtem Interesse (Art. 6 Abs. 1 Satz 1 lit. f DSGVO) oder eigene funktionelle Cookies. Durch die Nutzung unserer Webseite erklären Sie sich damit einverstanden, dass wir diese Cookies setzen. Mehr Informationen und Möglichkeiten zur Einstellung unserer Cookies finden Sie in unserer Datenschutzerklärung.


Zurück
Oben Unten refresh
