[Sammelthread] ASRock P67 Pro3 / Extreme4 / Extreme6

Hallo Asrock Freunde! :wink:

Hier ist ein Sammelbecken für P67 Boards der Marke Asrock. Dahinter versteckend sich Themen wie...

- Kaufberatung
- Kombatibilität / Probleme
- Übertakten
- Bilder
- genereller Austausch

Grundsätzlich liegt der Schwerpunkt auf den B3 Boards, welche i.d.R. kostenlos beim Händler gegen die alte Revision B2 ausgetauscht werden können.



Eine Übersicht der Boards nach Preis inkl. Versand:
(Stand: 15.4.11)

Das Fatal1ty Board ist das teuerste, wird jedoch in einem separaten Fred behandelt, daher habe ich es aus der Übersicht entfernt.

ASRock P67 Extreme6 158,73


Das Extreme6 ist das teuerste Board in der normalen Serie von Asrock. Es hat dieselben Ausgänge wie das Fatal1ty und bietet auch dieselbe Frontblende. Lediglich beim Design ist es zurückhaltender.

Spezifikationen
Generelles
CPU - Supports 2nd Generation Intel® Core™ i7 / i5 / i3 in LGA1155 Package
- Advanced V16 + 2 Power Phase Design
- Supports Intel® Turbo Boost 2.0 Technology
- Supports Intel® K-Series unlocked CPU
- Supports Hyper-Threading Technology
Chipsatz - Intel® P67
Arbeitsspeicher - Dual Channel DDR3 memory technology
- 4 x DDR3 DIMM slots
- Supports DDR3 2133(OC)/1866(OC)/1600/1333/1066 non-ECC, un-buffered memory
- Max. capacity of system memory: 32GB*
- Supports Intel® Extreme Memory Profile (XMP)

*Due to the operating system limitation, the actual memory size may be less than 4GB for the reservation for system usage under Windows® 32-bit OS. For Windows® 64-bit OS with 64-bit CPU, there is no such limitation.
BIOS - 64Mb AMI UEFI Legal BIOS with GUI support
- Supports "Plug and Play"
- ACPI 1.1 Compliance Wake Up Events
- Support jumperfree
- SMBIOS 2.3.1 Support
- DRAM, PCH, CPU PLL, VTT, VCCSA Voltage Multi-adjustment
Audio, Video und Netzwerk
Grafik - n/a
Audio - 7.1 CH HD Audio with Content Protection (Realtek ALC892 Audio Codec)
- Premium Blu-ray audio support
- Supports THX TruStudio PRO™
LAN - PCIE x1 Gigabit LAN 10/100/1000 Mb/s
- Realtek RTL8111E
- Supports Wake-On-LAN
- Supports LAN Cable Detection
- Supports Energy Efficient Ethernet 802.3az
- Supports Dual LAN with Teaming function
- Supports PXE
Erweiterungsslots/Konnektivität
Steckplätze - 3 x PCI Express 2.0 x16 slots (PCIE2/PCIE4: single at x16 or dual at x8/x8 mode; PCIE5: x4 mode)
- 2 x PCI Express 2.0 x1 slots
- 2 x PCI slots
- Supports ATI™ Quad CrossFireX™, 3-Way CrossFireX™ and CrossFireX™
- Supports NVIDIA® Quad SLI™ and SLI™
SATA3 - 2 x SATA3 6.0 Gb/s connectors, support RAID (RAID 0, RAID 1, RAID 10, RAID 5 and Intel® Rapid Storage), NCQ, AHCI and "Hot Plug" functions
- 4 x SATA3 6.0 Gb/s connectors by Marvell SE9120, support NCQ, AHCI and "Hot Plug" functions (SATA3_M4 connector is shared with eSATA3 port)
USB 3.0 - 4 x Rear USB 3.0 ports by Etron EJ168A, support USB 1.0/2.0/3.0 up to 5Gb/s
- 1 x Front USB 3.0 header (supports 2 USB 3.0 ports) by Etron EJ168A, supports USB 1.0/2.0/3.0 up to 5Gb/s
Anschluss - 4 x SATA2 3.0 Gb/s connectors, support RAID (RAID 0, RAID 1, RAID 10, RAID 5 and Intel® Rapid Storage), NCQ, AHCI and Hot Plug functions
- 6 x SATA3 6.0 Gb/s connectors
- 1 x Floppy connector
- 1 x IR header
- 1 x COM port header
- 1 x HDMI_SPDIF header
- 1 x IEEE 1394 header
- 1 x Power LED header
- CPU/Chassis/Power FAN connector
- 24 pin ATX power connector
- 8 pin 12V power connector
- SLI/XFire power connector
- Front panel audio connector
- 4 x USB 2.0 headers (support 8 USB 2.0 ports)
- 1 x USB 3.0 header (supports 2 USB 3.0 ports)
- 1 x Dr. Debug with LED
ATX-Blende I/O Panel
- 1 x PS/2 Mouse Port
- 1 x PS/2 Keyboard Port
- 1 x Coaxial SPDIF Out Port
- 1 x Optical SPDIF Out Port
- 4 x Ready-to-Use USB 2.0 Ports
- 1 x eSATA3 Connector
- 4 x Ready-to-Use USB 3.0 Ports
- 2 x RJ-45 LAN Ports with LED (ACT/LINK LED and SPEED LED)
- 1 x IEEE 1394 Port
- 1 x Clear CMOS Switch with LED
- HD Audio Jack: Side Speaker / Rear Speaker / Central / Bass / Line in / Front Speaker / Microphone
Sonstige Features/Verschiedenes
Einzigartige Features - ASRock Extreme Tuning Utility (AXTU)
- Instant Boot
- ASRock Instant Flash
- ASRock AIWI
- ASRock APP Charger
- SmartView
- Hybrid Booster:
- CPU Frequency Stepless Control
- ASRock U-COP
- Boot Failure Guard (B.F.G.)
- Combo Cooler Option (C.C.O.)
- Good Night LED
Smart Switch - 1 x Power Switch with LED
- 1 x Reset Switch with LED
- 1 x Clear CMOS Switch with LED
Support-CD - Drivers, Utilities, AntiVirus Software (Trial Version), ASRock Software Suite (CyberLink DVD Suite - OEM and Trial)
Produktzubehör - 1 x ASRock SLI_Bridge_2S Card
- Quick Installation Guide, Support CD, I/O Shield
- Floppy Cable
- 6 x SATA Data Cables (optional)
- 2 x SATA 1 to 1 Power Cables (optional)
- 1 x Front USB 3.0 Panel
- 4 x HDD Screws
- 6 x Chassis Screws
- 1 x Rear USB 3.0 Bracket
Hardware überwachung - CPU Temperature Sensing
- Chassis Temperature Sensing
- CPU/Chassis/Power Fan Tachometer
- CPU/Chassis Quiet Fan (Allow Chassis Fan Speed Auto-Adjust by CPU or MB Temperature)
- CPU/Chassis Fan Multi-Speed Control
- Voltage Monitoring: +12V, +5V, +3.3V, CPU Vcore
Formfaktor - ATX Form Factor: 12.0-in x 9.6-in, 30.5 cm x 24.4 cm
- All Solid Capacitor design (100% Japan-made high-quality Conductive Polymer Capacitors)
Betriebssystem - Microsoft® Windows® 7 / 7 64-bit / Vista™ / Vista™ 64-bit / XP / XP 64-bit compliant
Zertifizierungen - FCC, CE, WHQL
- ErP/EuP Ready (ErP/EuP ready power supply is required)
Bilder



ASRock P67 Extreme4 130,94

Das Extreme4 ist ein gutes Allround-Mainboard, welche auch eine Frontblende mit 2x USB 3.0-Anschlüssen mitbringt wie beim Extreme6 und dem Fatal1ty. Allerdings beistzt es weniger Anschlüsse auf der Frontblende und es hat einen kleineren Kühler. Wen das nicht stört, kann zum Ex4 greifen und ein wenig Geld sparen.

Spezifikationen
Generelles
CPU - Supports 2nd Generation Intel® Core™ i7 / i5 / i3 in LGA1155 Package
- Advanced V8 + 2 Power Phase Design
- Supports Intel® Turbo Boost 2.0 Technology
- Supports Intel® K-Series unlocked CPU
- Supports Hyper-Threading Technology
Chipsatz - Intel® P67
Arbeitsspeicher - Dual Channel DDR3 memory technology
- 4 x DDR3 DIMM slots
- Supports DDR3 2133(OC)/1866(OC)/1600/1333/1066 non-ECC, un-buffered memory
- Max. capacity of system memory: 32GB*
- Supports Intel® Extreme Memory Profile (XMP)

*Due to the operating system limitation, the actual memory size may be less than 4GB for the reservation for system usage under Windows® 32-bit OS. For Windows® 64-bit OS with 64-bit CPU, there is no such limitation.
BIOS - 64Mb AMI UEFI Legal BIOS with GUI support
- Supports "Plug and Play"
- ACPI 1.1 Compliance Wake Up Events
- Supports jumperfree
- SMBIOS 2.3.1 Support
- DRAM, PCH, CPU PLL, VTT, VCCSA Voltage Multi-adjustment
Audio, Video und Netzwerk
Grafik - n/a
Audio - 7.1 CH HD Audio with Content Protection (Realtek ALC892 Audio Codec)
- Premium Blu-ray audio support
- Supports THX TruStudio PRO™
LAN - PCIE x1 Gigabit LAN 10/100/1000 Mb/s
- Realtek RTL8111E
- Supports Wake-On-LAN
- Supports LAN Cable Detection
- Supports Energy Efficient Ethernet 802.3az
- Supports PXE
Erweiterungsslots/Konnektivität
Steckplätze - 3 x PCI Express 2.0 x16 slots (PCIE2/PCIE4: single at x16 or dual at x8/x8 mode; PCIE5: x4 mode)
- 2 x PCI Express 2.0 x1 slots
- 2 x PCI slots
- Supports ATI™ Quad CrossFireX™, 3-Way CrossFireX™ and CrossFireX™
- Supports NVIDIA® Quad SLI™ and SLI™
SATA3 - 2 x SATA3 6.0 Gb/s connectors, support RAID (RAID 0, RAID 1, RAID 10, RAID 5 and Intel® Rapid Storage), NCQ, AHCI and "Hot Plug" functions
- 2 x SATA3 6.0 Gb/s connectors by Marvell SE9120, support NCQ, AHCI and "Hot Plug" functions (SATA3_M2 connector is shared with eSATA3 port)
USB 3.0 - 2 x Rear USB 3.0 ports by Etron EJ168A, support USB 1.0/2.0/3.0 up to 5Gb/s
- 1 x Front USB 3.0 header (supports 2 USB 3.0 ports) by Etron EJ168A, supports USB 1.0/2.0/3.0 up to 5Gb/s
Anschluss - 4 x SATA2 3.0 Gb/s connectors, support RAID (RAID 0, RAID 1, RAID 10, RAID 5 and Intel® Rapid Storage), NCQ, AHCI and Hot Plug functions
- 4 x SATA3 6.0 Gb/s connectors
- 1 x Floppy connector
- 1 x IR header
- 1 x COM port header
- 1 x HDMI_SPDIF header
- 1 x IEEE 1394 header
- 1 x Power LED header
- CPU/Chassis/Power FAN connector
- 24 pin ATX power connector
- 8 pin 12V power connector
- SLI/XFire power connector
- Front panel audio connector
- 3 x USB 2.0 headers (support 6 USB 2.0 ports)
- 1 x USB 3.0 header (supports 2 USB 3.0 ports)
- 1 x Dr. Debug with LED
ATX-Blende I/O Panel
- 1 x PS/2 Mouse Port
- 1 x PS/2 Keyboard Port
- 1 x Coaxial SPDIF Out Port
- 1 x Optical SPDIF Out Port
- 6 x Ready-to-Use USB 2.0 Ports
- 1 x eSATA3 Connector
- 2 x Ready-to-Use USB 3.0 Ports
- 1 x RJ-45 LAN Port with LED (ACT/LINK LED and SPEED LED)
- 1 x IEEE 1394 Port
- 1 x Clear CMOS Switch with LED
- HD Audio Jack: Side Speaker / Rear Speaker / Central / Bass / Line in / Front Speaker / Microphone
Sonstige Features/Verschiedenes
Einzigartige Features - ASRock Extreme Tuning Utility (AXTU)
- Instant Boot
- ASRock Instant Flash
- ASRock AIWI
- ASRock APP Charger
- SmartView
- Hybrid Booster:
- CPU Frequency Stepless Control
- ASRock U-COP
- Boot Failure Guard (B.F.G.)
- Combo Cooler Option (C.C.O.)
- Good Night LED
Smart Switch - 1 x Power Switch with LED
- 1 x Reset Switch with LED
- 1 x Clear CMOS Switch with LED
Support-CD - Drivers, Utilities, AntiVirus Software (Trial Version), ASRock Software Suite (CyberLink DVD Suite - OEM and Trial)
Produktzubehör - 1 x ASRock SLI_Bridge_2S Card
- Quick Installation Guide, Support CD, I/O Shield
- Floppy Cable
- 4 x SATA Data Cables (optional)
- 2 x SATA 1 to 1 Power Cables (optional)
- 1 x Front USB 3.0 Panel
- 4 x HDD Screws
- 6 x Chassis Screws
- 1 x Rear USB 3.0 Bracket
Hardware überwachung - CPU Temperature Sensing
- Chassis Temperature Sensing
- CPU/Chassis/Power Fan Tachometer
- CPU/Chassis Quiet Fan (Allow Chassis Fan Speed Auto-Adjust by CPU or MB Temperature)
- CPU/Chassis Fan Multi-Speed Control
- Voltage Monitoring: +12V, +5V, +3.3V, CPU Vcore
Formfaktor - ATX Form Factor: 12.0-in x 9.6-in, 30.5 cm x 24.4 cm
- All Solid Capacitor design (100% Japan-made high-quality Conductive Polymer Capacitors)
Betriebssystem - Microsoft® Windows® 7 / 7 64-bit / Vista™ / Vista™ 64-bit / XP / XP 64-bit compliant
Zertifizierungen - FCC, CE, WHQL
- ErP/EuP Ready (ErP/EuP ready power supply is required)
Bilder



ASRock P67 Pro3 102,84

Das Pro3 ist das einfachte und damit günstigste P67 Board. Es hat keine separate Frontblenden wie bei den teureren Brüdern und unterstützt nur eine Grafikkarte. Auch der Kühler besitzt keine Heatpipe und ist deutlich kleiner. Die interen Sata-Anschlüsse sitzen nicht seitlich, sondern liegen klassisch auf dem Board. Das könnte zum Problemen beim Anschluss führen, wenn z.b. die Steckkarten besonders lang sind, da man nicht mehr an die Sata-Anschlüsse kommt. OC-technisch scheint es keinen Nachteil zu den teureren Boards zu geben.

Spezifikationen
Generelles
CPU - Supports 2nd Generation Intel® Core™ i7 / i5 / i3 in LGA1155 Package
- Advanced V8 + 2 Power Phase Design
- Supports Intel® Turbo Boost 2.0 Technology
- Supports Intel® K-Series unlocked CPU
- Supports Hyper-Threading Technology
Chipsatz - Intel® P67
Arbeitsspeicher - Dual Channel DDR3 memory technology
- 4 x DDR3 DIMM slots
- Supports DDR3 2133(OC)/1866(OC)/1600/1333/1066 non-ECC, un-buffered memory
- Max. capacity of system memory: 32GB*
- Supports Intel® Extreme Memory Profile (XMP)

*Due to the operating system limitation, the actual memory size may be less than 4GB for the reservation for system usage under Windows® 32-bit OS. For Windows® 64-bit OS with 64-bit CPU, there is no such limitation.
BIOS - 64Mb AMI UEFI Legal BIOS with GUI support
- Supports "Plug and Play"
- ACPI 1.1 Compliance Wake Up Events
- Supports jumperfree
- SMBIOS 2.3.1 Support
- DRAM, PCH, CPU PLL, VTT, VCCSA Voltage Multi-adjustment
Audio, Video und Netzwerk
Grafik - n/a
Audio - 7.1 CH HD Audio with Content Protection (Realtek ALC892 Audio Codec)
- Premium Blu-ray audio support
LAN - PCIE x1 Gigabit LAN 10/100/1000 Mb/s
- Realtek RTL8111E
- Supports Wake-On-LAN
- Supports LAN Cable Detection
- Supports Energy Efficient Ethernet 802.3az
- Supports PXE
Erweiterungsslots/Konnektivität
Steckplätze - 1 x PCI Express 2.0 x16 slot (blue @ x16 mode)
- 3 x PCI Express 2.0 x1 slots
- 3 x PCI slots
SATA3 - 2 x SATA3 6.0 Gb/s connectors, support RAID (RAID 0, RAID 1, RAID 10, RAID 5 and Intel® Rapid Storage), NCQ, AHCI and "Hot Plug" functions (SATA3_1 connector is shared with eSATA3 port)
USB 3.0 - 2 x USB 3.0 ports by Etron EJ168A, support USB 1.0/2.0/3.0 up to 5Gb/s
Anschluss - 4 x SATA2 3.0 Gb/s connectors, support RAID (RAID 0, RAID 1, RAID 10, RAID 5 and Intel® Rapid Storage), NCQ, AHCI and Hot Plug functions
- 2 x SATA3 6.0 Gb/s connectors
- 1 x Floppy connector
- 1 x IR header
- 1 x COM port header
- 1 x HDMI_SPDIF header
- 1 x Power LED header
- CPU/Chassis/Power FAN connector
- 24 pin ATX power connector
- 8 pin 12V power connector
- Front panel audio connector
- 3 x USB 2.0 headers (support 6 USB 2.0 ports)
- 1 x Dr. Debug with LED
ATX-Blende I/O Panel
- 1 x PS/2 Mouse Port
- 1 x PS/2 Keyboard Port
- 1 x Coaxial SPDIF Out Port
- 1 x Optical SPDIF Out Port
- 6 x Ready-to-Use USB 2.0 Ports
- 1 x eSATA3 Connector
- 2 x Ready-to-Use USB 3.0 Ports
- 1 x RJ-45 LAN Port with LED (ACT/LINK LED and SPEED LED)
- 1 x Clear CMOS Switch with LED
- HD Audio Jack: Side Speaker / Rear Speaker / Central / Bass / Line in / Front Speaker / Microphone
Sonstige Features/Verschiedenes
Einzigartige Features - ASRock Extreme Tuning Utility (AXTU)
- Instant Boot
- ASRock Instant Flash
- ASRock AIWI
- ASRock APP Charger
- SmartView
- Hybrid Booster:
- CPU Frequency Stepless Control
- ASRock U-COP
- Boot Failure Guard (B.F.G.)
- Combo Cooler Option (C.C.O.)
- Good Night LED
Smart Switch - 1 x Power Switch with LED
- 1 x Reset Switch with LED
- 1 x Clear CMOS Switch with LED
Support-CD - Drivers, Utilities, AntiVirus Software (Trial Version), ASRock Software Suite (CyberLink DVD Suite - OEM and Trial; Creative Sound Blaster X-Fi MB - Trial)
Produktzubehör - Quick Installation Guide, Support CD, I/O Shield
- 2 x SATA Data Cables (optional)
Hardware überwachung - CPU Temperature Sensing
- Chassis Temperature Sensing
- CPU/Chassis/Power Fan Tachometer
- CPU/Chassis Quiet Fan (Allow Chassis Fan Speed Auto-Adjust by CPU or MB Temperature)
- CPU/Chassis Fan Multi-Speed Control
- Voltage Monitoring: +12V, +5V, +3.3V, CPU Vcore
Formfaktor - ATX Form Factor: 12.0-in x 9.6-in, 30.5 cm x 24.4 cm
- All Solid Capacitor design (100% Japan-made high-quality Conductive Polymer Capacitors)
Betriebssystem - Microsoft® Windows® 7 / 7 64-bit / Vista™ / Vista™ 64-bit / XP / XP 64-bit compliant
Zertifizierungen - FCC, CE, WHQL
- ErP/EuP Ready (ErP/EuP ready power supply is required)
Bilder


Bekannte Probleme

- im UEFI mit einigen USB-Mäusen keine Funktion (wird viell. mit neuen UEFI-Versionen gefixt?)
- die Lüftersteurung Aquaero wird beim Start des Systems nicht erkannt
- einige neue UEFI-Versionen wurden zurückgezogen und werden bearbeitet, daher kann es zu Problemen im UEFI kommen, muss aber nicht


Links und Downloads

Download TREIBER & UEFI
Guter Support für Asrock @pctreiber.net
schicke Minianwendung zur Überwachung von CPU-Last
alle Boards mit XFast USB Unterstützung
Lohnt sich schneller RAM? => NEIN
Wieviel und welchen Arbeitsspeicher braucht ein Sandy-System?
Einstellen der Auslagerungsdatei bei knappem Speicher auf der SSD

Review: Ex4 + Fatality
Review: Pro3 @AF


Verbrauch gemessen an Steckdose

Hier nehme ich gerne eure Werte mit rein.

Regeln:
1. Bitte nehmt den höchsten Wert, der auf eurem Messgerät erscheint.
2. Bitte Furmark und Prime nutzen zur besseren Vergleichbarkeit!

Furmark 1.8.2
Prime 26.4 beta

LW = Laufwerk (inkl. HDD)
LU = Lüfter
Last P = Last Prime (CPU)
Last F = Last Furmark (Grafikkarte)
Last F+P = volle Belastung!
Last SC2 = real Spielelast unter Starcraft 2, 1920x1080 mit max. Details


System: 2600k| GTX460| Asrock Extreme4| Seasonic X-560 560W| 3 LWs| 1 LU
Verbrauch: Idle 53W .. Last P 126W .. Last F 220W .. Last P+F 285W .. Last SC2 180-190W

System: 2600k| GTX460| Asrock Extreme4| BQ Pure Power 530W| 3 LWs| 1 LU
Verbrauch: Idle 60W .. Last P 130W .. Last F 245W .. Last P+F 315W .. Last SC2 200-210W

System: 2600k| 2x GTX460| Asrock Extreme4| BQ Pure Power 530W| 3 LWs| 1 LU
Verbrauch: Idle 80W .. Last P 155W .. Last F 430W .. Last P+F 500W .. Last SC2 250-270W

bei OC der CPU auf 4,5GHz kommen noch 35W bei Last drauf!

System: 2600k| GTX260 55nm| Asrock Extreme4| BQ Pure Power 530W| 3 LWs| 1 LU
Verbrauch: Idle 75W .. Last P 150W .. Last F 260W .. Last P+F 300W* .. Last SC2 180-225W
*hier lastet F die Karte nur zu ca. 70% aus, also Wert nur bedingt vergleichbar!

... to be continued

Zuletzt bearbeitet:
Zum Vergrößern anklicken....
JamaikJay schrieb:
Würde denn der Prolimatech Megahalems Rev. A mit dem Sockel 775 passen?
Das Kit für den Sockel 1155 gibts leider nicht mehr :(.
Zum Vergrößern anklicken....

wenn der backplate hat geht es nicht, deshalb hab auch mein mugen 2 mit 775 halterung nicht gepasst, weil die originale backplate am board ist im weg weil die backplate vom kühler einen zu kleinen ausschnitt hat damit das passt

pushpins wie gesagt vom 775 kein problem, alles andere vermutlich nicht

Wenn Du diese Anzeige nicht sehen willst, registriere Dich und/oder logge Dich ein.
suprimos schrieb:
hallo,
morgen sollte mein neues system kommen...
hat jemand erfahrung mit dem ram? denke aber er sollte kompatibel sein

Intel Core i5-2500K Box, LGA1155
ASRock P67 Pro3 (B3), Sockel 1155, ATX
6GB DDR3 Triple-KIT Kingston Valueram PC1333 CL9

könnt ihr mir sonst tipps/ratschläge geben, was vielleicht bei dem board/cpu zu beachten/einzustellen ist...

danke
Zum Vergrößern anklicken....

Was soll das Trippel kit bei Dual Ram bringen?

Roach13 schrieb:
wenn der backplate hat geht es nicht, deshalb hab auch mein mugen 2 mit 775 halterung nicht gepasst, weil die originale backplate am board ist im weg weil die backplate vom kühler einen zu kleinen ausschnitt hat damit das passt

pushpins wie gesagt vom 775 kein problem, alles andere vermutlich nicht
Zum Vergrößern anklicken....

^^ Das klingt schonmal schlecht :(. Recherchiere aber weiter.

Asrock P67pro3 Kaltstart Bootloops

Mein Rechenknecht:

Asrock P67pro3, Intel I5 2500k, 2* 4GB Ram Corsair Xms3 1600, Gigabyte 560ti oc, XFX550Watt, 1000Gb Samsung, Win7 64bit

Hi alle zusammen :wink:!

Ich hab ein Problem mit Kaltstart Bootloops. Das bedeutet wenn ich den Rechenknecht einschalte hängt er sich in einer Bootschleife auf, das Bios wird nicht initialisiert, die Lüfter laufen alle, Powerled ist an und er hört nicht auf zu Starten. Er startet nur wenn ich den Powerschalter am Netzteil mehrmals betätige oder wenn ich auf den CMOS Resetschalter drücke.
Ich habe auch schon eine Mail an Asrock geschickt. Als Antwort bekam ich folgendes:
CMOS reset Bios via Jumper, Bios Setup defaults laden, im Bios als einziges meinen Sata operations modus auswählen und der Grund für die loops währen Oc Einstellungen. Ich hatte aber keine Oc Einstellungen verändert.
Mit dem Tip von Asrock lief der Rechner dann 5 Tage ohne Probleme an und dann gings wieder los.
Jetzt habe ich den Ram mit Memtest überprüft - keine Fehler.
Den Rechner mit jedem Ram einzeln starten lassen in verschiedenen Slots - wieder Bootloops.

Bitte helft mir!!!!!!!!!!!!

@Suprimos 6GB DDR3 Triple-KIT Kingston Valueram PC1333 CL9 ist nicht das richtige Ram für dein System .....
Dualchannel muss es sein

ja ich weiß das triple kit war dämlich..
hab ich voll verpeilt bei der bestellung, war dann auch schon zu spät zum ändern da es heute bereits ankommt...
werde mir dann einfach noch einen 2gb riegel von kingston value ram holen dann hab ich auch 8gb...

---------- Beitrag hinzugefügt um 10:09 ---------- Vorheriger Beitrag war um 09:10 ----------

achja, mir fällt da noch was ein...
auf den sandybridge board hat der cpu stromstecker ja 8 pins...
mein netzteil: ein etwas älteres bequiet dark power 530w hat glaube ich nur einen 4pin stecker, bzw. hab ich gelesen das ich aus dem 4pin einen 8pin machen kann mit entsprechendem kabel...
allerdings weiß ich grad nicht wo die kabel sind die ich noch übrig hatte.
im manual des pro3 steht aber, es würde wohl auch der 4 pin stecker reichen...stimmt das? oder kann es da probleme geben !?

Zuletzt bearbeitet:
4 pin alleine sollte auch reichen

Reicht problemlos! Wenn du jetzt extrem viel Spannung auf die CPU geben willst, um extremst zu übertakten, kann es sein, das es etwas knapp wird.

supi, das ist gut zu wissen.
übertakten ist erstmal nur so geplant, das ich nicht an die vcore muss...
da ich meinen strom selber zahlen muss, und man als student nicht viel geld hat, bin ich froh wenn ich gegenüber meinem alten q6600 gut was an strom sparen kann

und wenn du nur standardtakt fährst kannst du mit sicherheit noch undervolten

Hi, @ alle
hab vor kuzem mein neues system aufgebaut:
Asrock EX6
i7 2600K
G Skill F3-12800CL9- 2X4GBRL
GTX560TI
Seasonic X650
hab auch schon einige threads durchgelesen ( auch den hier,sind einige gute informationen enthalten ; ) )
hab auch schon leichtes OC betreiben können, leider nur im kleinen ausmaß:
Bilder im Anhang.................

jetzt aber zu meinem problem, leider will die CPU zum verrecken :fire: nicht über 4.5Ghz gehen.hab schon alle sparfunkt. ausgeschaltet gehabt. verschiedene BIOS vers. 1.6/1.63/1.7 durchprobiert mit den einstellungen:
VCore @ 1,300 fest mit CPU power 200
Turbo @ +0,012 SDP 255/ LDP255
Pll on, SpeedStep on, Spreadspec off
Ram 1,50/ PCH 1,059/ CPU PLL 1,709(1,791)/ VTT 0,986/ VCCSA 0,925

kann mir jemand evt. mit vergleichbarem System seine Werte geben, denn ich habe so das gefühl eine "gurke" erwischt zu haben:shot:. Oder evtl. sagen was ich denn falsch mache, wenn überhaup:fresse2:t.. Bei dem Q6600 den ich vorher hatte, war das etwas besser 3,2@standard VCore und sper OC in weiterem...( ich weiss der vergleich ist erwas "unkorrekt")

Edit: habe auch schon alle UEFI Profiles im automodus durch....(geht nicht mal zum Bootvorgang über..)

Danke im Voraus!!!!!!!:confused::hail:


Anhänge

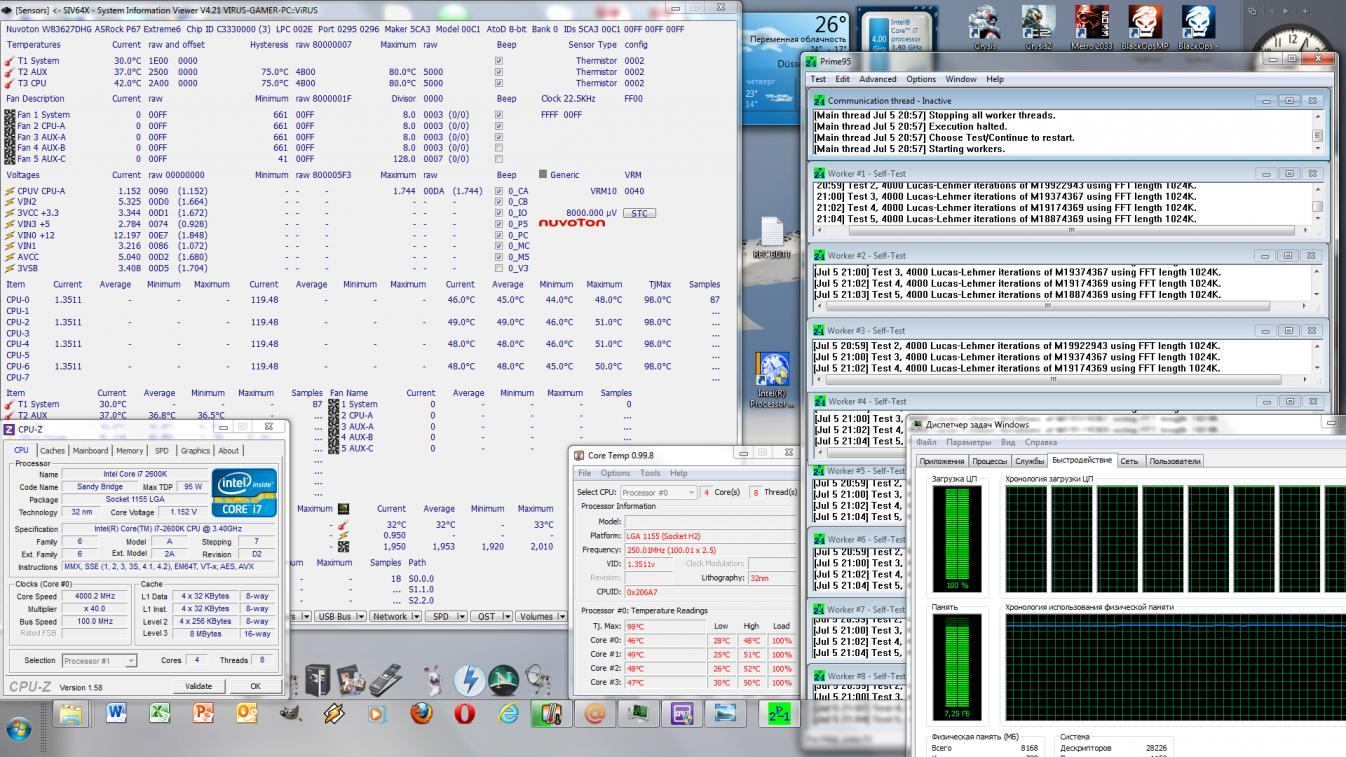

  • i72600kload.jpg
    213,8 KB · Aufrufe: 75
  • EX6I72600K@4.jpg
    184,8 KB · Aufrufe: 52
Zuletzt bearbeitet:
ViRUS007 schrieb:
Hi, @ alle
hab vor kuzem mein neues system aufgebaut:
Asrock EX6
i7 2600K
G Skill F3-12800CL9- 2X4GBRL
GTX560TI
Seasonic X650
hab auch schon einige threads durchgelesen ( auch den hier,sind einige gute informationen enthalten ; ) )
hab auch schon leichtes OC betreiben können, leider nur im kleinen ausmaß:
Bilder im Anhang.................

jetzt aber zu meinem problem, leider will die CPU zum verrecken :fire: nicht über 4.5Ghz gehen.hab schon alle sparfunkt. ausgeschaltet gehabt. verschiedene BIOS vers. 1.6/1.63/1.7 durchprobiert mit den einstellungen:
VCore @ 1,300 fest mit CPU power 200
Turbo @ +0,012 SDP 255/ LDP255
Pll on, SpeedStep on, Spreadspec off
Ram 1,50/ PCH 1,059/ CPU PLL 1,709(1,791)/ VTT 0,986/ VCCSA 0,925

kann mir jemand evt. mit vergleichbarem System seine Werte geben, denn ich habe so das gefühl eine "gurke" erwischt zu haben:shot:. Oder evtl. sagen was ich denn falsch mache, wenn überhaup:fresse2:t.. Bei dem Q6600 den ich vorher hatte, war das etwas besser 3,2@standard VCore und sper OC in weiterem...( ich weiss der vergleich ist erwas "unkorrekt")

Danke im Voraus!!!!!!!:confused::hail:
Zum Vergrößern anklicken....

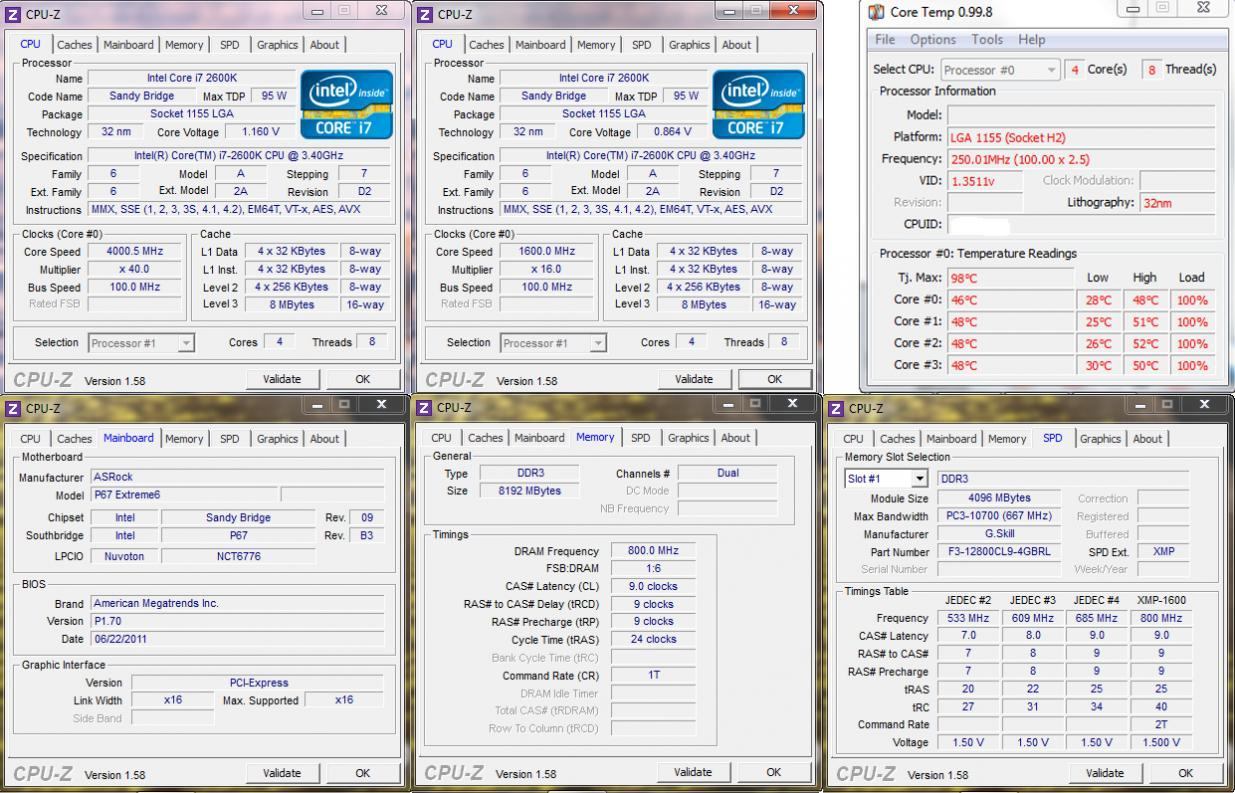

Meine Einstellungen müssen nicht unbedingt auch bei dir funktionieren!!
aber Teste mal :wink:

Benchmaker schrieb:
Meine Einstellungen müssen nicht unbedingt auch bei dir funktionieren!!
aber Teste mal :wink:
Zum Vergrößern anklicken....

Vielen Dank werde es mal ausgiebig :coolblue: ausprobieren:wink: sehe ich es richtig, dass das im UEFI hinterlegter Profile für 4,6GHz ist, den du etwas angepasst hast?
Den diese Profiles habe ich alle schon alle durchprobiert...leider ohne erfolg habe einfach schwarzen bildschirm mit weissem blinkenden zeichen, bzw. nur bis Windows Boot vorgang, dann hängt er sich auf :fire:...

Noch eine Frage: verwendet Ihr alle den Asrock Extreme Tuner Utility energyprofile oder den in Windows ausbalansierten bzw. denn mit der höchstleistung, denn da habe ich z.B. auch einige unterschiede festgestellt

ViRUS007 schrieb:
Vielen Dank werde es mal ausgiebig :coolblue: ausprobieren:wink: sehe ich es richtig, dass das im UEFI hinterlegter Profile für 4,6GHz ist, den du etwas angepasst hast?
Den diese Profiles habe ich alle schon alle durchprobiert...leider ohne erfolg habe einfach schwarzen bildschirm mit weissem blinkenden zeichen, bzw. nur bis Windows Boot vorgang, dann hängt er sich auf :fire:...

Noch eine Frage: verwendet Ihr alle den Asrock Extreme Tuner Utility energyprofile oder den in Windows ausbalansierten bzw. denn mit der höchstleistung, denn da habe ich z.B. auch einige unterschiede festgestellt
Zum Vergrößern anklicken....

hey ich habe auch ein Ext6 das macht mit den GSkill etwas zicken musst die spannung auf 1,605 erhöhen und die timing fest setzten

dann hatte ich fest gestellt das die CPU mit den voreingestellten OC profilen läuft aber nicht wenn du es per hand einstellst.
Also erstmal auf 4,8 einstellen...... Booten wenn nur das weiße zeichen kommt
Level 1 einstellen und Vcore etwas erhöhen

also bei mir läuft der treiber !!

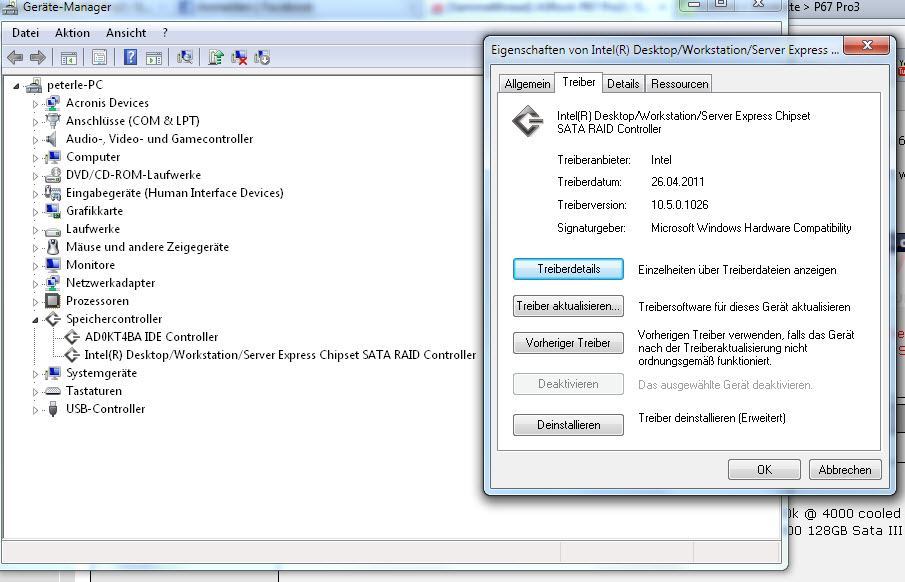

anbei die pics. und die vergleiche MSAHCI IASTOR und die gemoddete IASTOR

und win startet noch zügiger ! wirklich spürbar und die 4k 64 thrd wurde stark angehoben dank treiber.


Anhänge

  • ICH.jpg
    81,8 KB · Aufrufe: 84

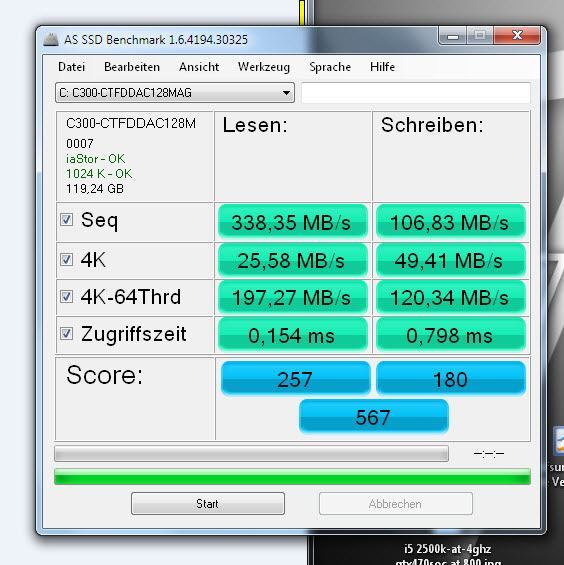

  • iastor.jpg
    55,3 KB · Aufrufe: 75
  • msahci.jpg
    54,5 KB · Aufrufe: 88

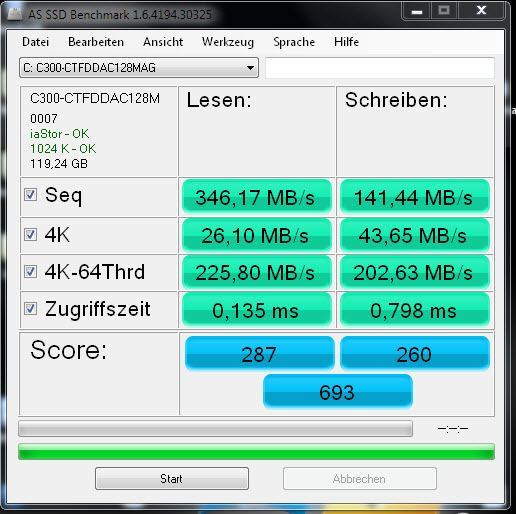

  • modded_ahci_IASTOR.jpg
    48,8 KB · Aufrufe: 86

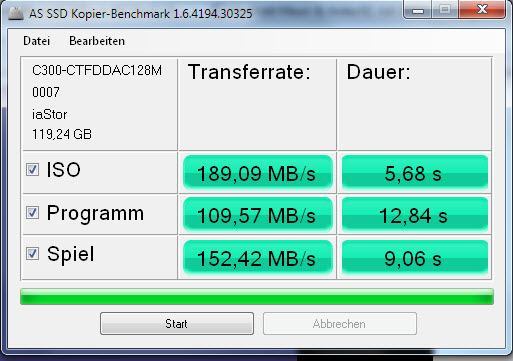

  • iastor modded copy.jpg
    iastor modded copy.jpg
    32 KB · Aufrufe: 70
Zuletzt bearbeitet:
Moin,

kleine Frage in die ASRock Runde... Kann man bei den P67 Boards im Bios unter den SATA Einstellungen bei gewünschten Ports Hot Plug aktivieren wenn man AHCI einstellt?

Kenne es so von den 1155er ASUS Boards und würde es begrüßen wenn es bei ASRock auch so ist. (Hot Plug dient dazu das man die HDDs in Windows wie ein Externes Laufwerk auswerfen kann).

Gruß
Chris

harley schrieb:
hey ich habe auch ein Ext6 das macht mit den GSkill etwas zicken musst die spannung auf 1,605 erhöhen und die timing fest setzten

dann hatte ich fest gestellt das die CPU mit den voreingestellten OC profilen läuft aber nicht wenn du es per hand einstellst.
Also erstmal auf 4,8 einstellen...... Booten wenn nur das weiße zeichen kommt
Level 1 einstellen und Vcore etwas erhöhen
Zum Vergrößern anklicken....
ok ich werds mal versuchen, danke für den tipp:wink:. hab die RAM auch mit memtest überprüft alles ok. und laut spezifikation sind die für 1600Mhz@1.5V ausgelegt (hatte aber je 1,53V drauf) bzw. hab die auch schon mit 1866@1,53V betrieben Prime stable.
Bin langsam am verzweifeln :fire: 4,4Ghz ist das maximum höher will der nicht gehen.....:kotz:

---------- Beitrag hinzugefügt um 02:18 ---------- Vorheriger Beitrag war um 02:12 ----------
Chrisch schrieb:
Moin,

kleine Frage in die ASRock Runde... Kann man bei den P67 Boards im Bios unter den SATA Einstellungen bei gewünschten Ports Hot Plug aktivieren wenn man AHCI einstellt?

Kenne es so von den 1155er ASUS Boards und würde es begrüßen wenn es bei ASRock auch so ist. (Hot Plug dient dazu das man die HDDs in Windows wie ein Externes Laufwerk auswerfen kann).

Gruß
Chris
Zum Vergrößern anklicken....
Ja bei meinem Extreme6 ist es möglich, also gehe ich davon aus das bei allen anderen auch so ist...

peterle schrieb:
also bei mir läuft der treiber !!

anbei die pics. und die vergleiche MSAHCI IASTOR und die gemoddete IASTOR

und win startet noch zügiger ! wirklich spürbar und die 4k 64 thrd wurde stark angehoben dank treiber.
Zum Vergrößern anklicken....

Wenn man sich die Maximale Schreibrate der SSD von ca. 140MB/s anschaut, und sich dann das Ergebniss der 4k-64Thrd mit 200MB/s anschaut, sollte man spätestens stutzig werden, das da was nicht stimmt! :fresse:

Zuletzt bearbeitet:
so, mein system läuft...
kleine frage...ich habe immer viel von diesem autooverclock gelesen !?....wie/wo mache ich das denn !?...
wenn möglich ohne vcore erhöhung
danke

Zuletzt bearbeitet:
harley schrieb:
hey ich habe auch ein Ext6 das macht mit den GSkill etwas zicken musst die spannung auf 1,605 erhöhen und die timing fest setzten

dann hatte ich fest gestellt das die CPU mit den voreingestellten OC profilen läuft aber nicht wenn du es per hand einstellst.
Also erstmal auf 4,8 einstellen...... Booten wenn nur das weiße zeichen kommt
Level 1 einstellen und Vcore etwas erhöhen
Zum Vergrößern anklicken....

Hi, habs nach diener Anleitung probiert, leider ohne erfolg. Habe auch mit nur 1-Ram versucht zu starten und auch die Slots vertauscht, geht einfach ned hmmm.... für 250€ erwarte ich etwas mehr an lesitung. müssen ja keine 5,5Ghz sein...jedoch sind die Lestungsunterschiede zwischen den Prozis einfach zu groß.

Vielen Dank:wink:

Was geschrieben wird, und was wirklich geändert wird, sind immer 2 Dinge!

Beim Wechsel von 1.80 auf 1.90 brauchte die CPU auf einmal 0,1 Volt weniger V-core.
Und davon ist im Text nichts erwähnt.

Noch was zum Microcode (wenn es dem CPU Code entspricht):
Die Microcode Updates dienen dazu, kleine Fehler der CPU (die bei der Komplexität heutiger Prozessoren unvermeidbar sind) auszubessern. Der Microcode stellt also eine Möglichkeit dar, das Verhalten der CPU zu beeinflussen.

Zuletzt bearbeitet:
Hallo,

gestern kam mein Extreme4 und ich bin soweit auch sehr zufrieden mit.

Jetzt hab ich gestern erstmal ausgetestet, was der Prozi unten rum braucht, sprich bei 1,6GHz sind 0,8V....passt ja schonmal!

Jetzt will ich aber auch natürlich noch nach oben hin austesten. Dazu mal zwei, drei Fragen zum Bios (ich selbst habe das 1,9er drauf...sieht ein wenig anders aus als der Link):

http://media.bestofmicro.com/J/Y/275470/original/asrock_p67-extreme4_bios1.png

Was bedeutet "Intel Boost Power Limit"? Damit komme ich nicht ganz klar!
Und was bedeutet "Core Current Limit"?

Anderes Thema: Im was für einen Verhältnis steht die "Additional Turbo Voltage" zu der "normalen" Offset-Spannung bzw. Fixed-Spannung? Iwie hab ich das auch noch nicht so ganz gepeilt!

Was mir auch noch nicht ganz klar ist: Die Option "Intel Turbo Boost Technology" gibt's im 1.9er wohl nicht mehr. Heißt das, der Turbo-Mode ist immer an? Oder steuer ich das dann mit den Energiesparmodi?

Wäre echt klasse, wenn sich jemand erbarmen würde und bisschen Licht in's Dunkel bringen würde !.)

Anmelden, um zu antworten.

Ähnliche Themen

ebniv
  • Artikel
[Sammelthread] Gigabyte MC12-LE0 (AM4, B550, servertauglich: IPMI, Dual Lan, ECC)
102 103 104
Antworten
3K
Aufrufe
285K
ebniv
ebniv
Hardwareluxx setzt keine externen Werbe- und Tracking-Cookies ein. Auf unserer Webseite finden Sie nur noch Cookies nach berechtigtem Interesse (Art. 6 Abs. 1 Satz 1 lit. f DSGVO) oder eigene funktionelle Cookies. Durch die Nutzung unserer Webseite erklären Sie sich damit einverstanden, dass wir diese Cookies setzen. Mehr Informationen und Möglichkeiten zur Einstellung unserer Cookies finden Sie in unserer Datenschutzerklärung.


Zurück
Oben Unten refresh
