[Sammelthread] ASRock P67 / Z68 Extreme3 / 4 / 7 / Fatal1ty Gen3

Calef · 27.11.2013

Ah ok, dann bin ich ja beruhigt. Danke für die Info :wink:

Lord Wotan · 27.11.2013

PCIe3.0 läuft, wenn ASRock das angegeben hat, mit einen Ivy Bridge und einer PCIe 3.0 Grafikkarte und passenden UEFI, aber z.B. SSD Caching läuft nicht mit einen P67 Mainboard. Auch hat man nichts von Intels USB 3.0 in der CPU bei einen P67 Mainboard

emissary42 · 28.11.2013

SSD Caching und USB 3.0 sind keine Features der CPU, sondern der PCH (also des "Chipsatzes").

Lord Wotan · 28.11.2013

Teils /Teils ohne Passende CPU wird es nichts mit SSD Caching. Richtig ist der Chipsatz muss es anbieten. Aber ohne passenden Gegenstück in der CPU geht das nicht. Da die Controller ja in der CPU stecken.

emissary42 · 28.11.2013

Welcher Controller soll in der CPU stecken?

Lord Wotan · 28.11.2013

Steuerchip für SATA 3.0/ 2.0, PCIe 3.0 oder 2.0 Steuerchip und Intel USB 3.0 Steuerchip

emissary42 · 28.11.2013

Der PCIe 3.0 Root-Hub ist in der CPU, der Rest davon ist im Chipsatz.

Lord Wotan · 29.11.2013

Wenn das so ist wie du sagst, müsste man ja PCIe 3.0 mit einer sandy bridge cpu hin bekommen.

Und das geht nie und nimmer. Warum weil man dazu eine Ivy Bridge CPU braucht.

SSD Cache funktioniert auch nur ab einer Ivy Bridge CPU.

Und Intel USB 3.0 bedarf ebenfalls einer Ivy Bridge CPU mit passenden Chipsatz.

Somit muss beides stimmen die Hardware per Mainboardchipsatz und die Steuerung per CPU.

emissary42 · 29.11.2013

Du bringst da ein paar Dinge durcheinander.

Ich habe gesagt: Der PCIe 3.0 Root Hub ist in der CPU, aber nur bei den entsprechenden Ivy Bridge Modellen (nicht allen, siehe Intel Spezifikationen). Das heißt, man hat nur PCIe 3.0 Lanes am PEG des Mainboards zur Verfügung, wenn man eine entsprechende CPU verwendet. Die Gen3 Modelle haben zusätzlich PCIe 3.0 Switches, um diese 16 Gen3 Lanes für z.B. SLI oder CrossfireX auch an den zweiten PEG zu verteilen.

Umgekehrt hat man aber Intel USB 3.0 mit jedem Mainboard, dass einen Chipsatz mit integriertem Controller besitzt. Also für LGA1155 mit allen B75/H77/Q75/Q77/Z75/Z77 Modellen. Selbst dann, wenn man eine Sandy Bridge CPU darauf verwendet, denn hier spielt die CPU keine Rolle. Selbst ein simpler Celeron G530 ist dann genug. Die Sandy Bridge Chipsätze wie der P67 und Z68 hatten noch keinen integrierten USB 3.0 Controller, weshalb die Boardhersteller diesen Add-On Controller von Etron, ASMedia oder Renesas spendiert haben.

Im gleichen Maße ist das SSD Caching (Intel ) ein Chipsatz Feature, dass immer bei allen Mainboards mit entsprechendem Chipsatz unabhängig von der verwendeten CPU zur Verfügung steht. Siehe auch:

http://www.intel.de/content/dam/www...gy-briefs/smart-response-technology-brief.pdf

System Requirements
Intel Smart Response Technology requires a premium RAID-enabled SKU of an Intel® 7 Series Express Chipset or Intel® 6 Series Express
Chipset, Intel Rapid Storage Technology 10.5 or later and a dedicated SSD with a minimum 18.6 GB capacity. There is no support
for Intel Smart Response Technology in AHCI mode.

In den Mainboard-Übersichten sind die entsprechenden Intel Folien und Produktspezifikationen der Chipsätze verlinkt:

1) http://www.hardwareluxx.de/communit...cs-bilder-z68-p67-h67-h61-b65-q6x-748420.html
2) http://www.hardwareluxx.de/communit...cs-bilder-z77-z75-h77-q77-q75-b75-807580.html

Desert · 04.12.2013

Hat jemand eine Powercolor Vortex II ATI Radeon 7970 OC GHZ Edition in einem Z68 Extreme 3 gen3 erfolgreich in Betrieb? Bekomme kein Bild. Bei anderen Modellen gabs die Möglichkeit PCIe auf Gen1 zu stellen. Die Option gibts in keinem BIOS, auch keinem Beta fürs Board.

Edit: Integrierte Grafik funktioniert. Hatte davor HD7950 drin, 450Watt Gold NT, daran sollte es nicht liegen.
Edit2: Kann es auch am Stromanschluss liegen? Die GraKa hat 2x 8Pin. HAbe 1x8PIN und 1x6PIN an den Anschlüssen, da kein zweiter 8PIN am NT vorhanden ist.

Gelöschtes Mitglied 38496 · 05.12.2013

neuestes bios? ansonsten adapterkabel für den zweiten 8pin

vad4r · 13.12.2013

Desert schrieb:
Hat jemand eine Powercolor Vortex II ATI Radeon 7970 OC GHZ Edition in einem Z68 Extreme 3 gen3 erfolgreich in Betrieb? Bekomme kein Bild. Bei anderen Modellen gabs die Möglichkeit PCIe auf Gen1 zu stellen. Die Option gibts in keinem BIOS, auch keinem Beta fürs Board.

Edit: Integrierte Grafik funktioniert. Hatte davor HD7950 drin, 450Watt Gold NT, daran sollte es nicht liegen.
Edit2: Kann es auch am Stromanschluss liegen? Die GraKa hat 2x 8Pin. HAbe 1x8PIN und 1x6PIN an den Anschlüssen, da kein zweiter 8PIN am NT vorhanden ist.

Die Antwort hast Du Dir doch schon selbst gegeben: Es fehlen Dir 2 Pins bei der Stromversorgung, daher schaltet die GraKa nicht durch.

c00LhaNd · 17.12.2013

Kann mir zufällig schnell jemand sagen was für einen Lochabstand der Chipsatzkühler vom Z68 Extreme 3 Gen 3 hat?
hab nen WaKühler im Auge, bin aber nicht zu Hause um es zu messen...

mfg

-x-juL-x- · 19.02.2014

Hilfe

Hallo Freunde!

So nach sehr langer Abstinenz melde ich mich auch mal wieder!
Leider aus einem nicht so tollen Grund.

Und zwar mein System lief jetzt gut 2 Jahre sehr gut und stabil. (System entnehmt ihr bitte den Bildern)
Doch von heute auf morgen, bekomme ich in unterschiedlichen Abständen Freezes, Bluescreens und Reboots. Bluescreen kann ich leider den Fehlercode nicht erkennen, da er so schnell weg ist wie er auch da war. Bei einem Reboot fährt er nicht mehr durchgehend hoch sondern bleibt hängen bei dem Punkt "Insert DVD please and press any key" Ihr wisst schon Windows installation usw. Ich Frage mich, warum erkennt er meine Festplatte dann nicht mehr? Sobald ich ihn von Hand resete fährt er wieder durch ins Windows.

Was sehr merkwürdig ist das dies alles nach einem Adobe Flash Player update begann :confused:

PS.: Wasserkühlung verbaut. Also an der Temperatur kann es nicht liegen

Ich hoffe ihr habt ne Idee?

Grüße

Julien

emissary42 · 19.02.2014

Die kannst die BSODs nachträglich im Eventlog oder mit einem Tool wie Bluescreenview ansehen.

Hast du die Probleme auch bei Standard-Takt?

-x-juL-x- · 19.02.2014

Leider kann ich in dem Programm bluescreenview nichts finden. Muss das direkt nach dem BOD geöffnet werden? Weil der BOD war gegen 22:20 heute bzw. gestern.

Ja genau das ist das Problem auf standarttakt das selbe Problem.

Ich hoffe nicht das es irgendwas zerschossen hat. :/

emissary42 · 19.02.2014

Wenn es BSODs waren, dann gibt es auch entsprechende Einträge. Der Vorteil solcher Tools ist nur, dass sie die entsprechenden Events selbst aus den anderen Einträgen im Eventlog herausfiltern. Du solltest sie aber auch dort als kritische Fehler finden können, wenn das Tool bei dir nicht funktionieren will...

-x-juL-x- · 19.02.2014

Also ist das erstmal "gut" wenn dort nichts steht?

Was könnte es nur sein

?

emissary42 · 19.02.2014

Nein, mit gut hat das nichts zu tun, denn ein BSOD wäre unter Umständen das kleinere Übel. Aber wenn der Rechner einfach ausgeht, muss das nicht zwangsweise ein BSOD sein (sondern z.B. ein Defekt im Bereich der Stromversorgung).

Mach bitte mal das:

Dann startet der Rechner im Falle eines Absturzes "Blue Screens" nicht automatisch neu und du kannst den Stopcode manuell notieren und anschliessend nachschlagen.

-x-juL-x- · 19.02.2014

Okay das habe ich nun gemacht.(bin leider eben erst heim gekommen)
Ich habe auch mal den 4Pin stecker am mainboard befestigt. Den hatte ich vorher nicht in verwendung.

ich schreibe sobald er wieder crashed.

Dankeschön bis dahin

- - - Updated - - -

Soo hier ist der Bluescreen. Das war jetzt mit 4,4ghz und prime für 50min. Jemand ne ahnung?

- - - Updated - - -

So ich hab mal gegoogelt. Scheint wohl ein Problem mit dem Speicher zu sein. Hab jetzt mal 2 Sticks raus und teste damit auf A1 und A2. Wenn er immernoch kommt weiter testen mit den anderen 2 sticks. Danach anderer channel usw ...

-x-juL-x- · 19.02.2014

Was mir auch auffällt, ist das der Multi springt. Also nicht konstant auf 44x ist sondern mal auf 43x oder 42x . Das ist doch nicht normal oder ?

-x-juL-x- · 22.02.2014

Also der Bluescreen lag an einer Defekten Festplatte!

Mastereye · 06.05.2014

Guten Nabend liebe Gemeinde

Folgendes Problem: Samstag lief der Rechner den ganzen Tag über noch, Sonntag versucht einzuschalten, tot! Kein Muxx mehr, Rechner geht nicht mehr an!
Mein System, siehe Systeminfo.

Habe bis jetzt alles erdenkliche durchgetestet. Alle unnötigen Komponenten die Fehler verursachen könnten ausgebaut.
Alle RAM Riegel einzeln drin gehabt und getestet.
BIOS Batterie getauscht.
Clear CMOS
Alle Platten ab, bis auf Systemplatte.
Soundkarte ausgebaut.
Netzteil auf Funktion geprüft per Überbrückung, springt an aber trotzdem bleibt alles dunkel...deswegen musste ein neues her zum testen.
Neues Netzteil mal ausprobiert, kein Erfolg. Keine LED nix geht an.
Dr.CMOS meldet auch nichts, als wenn das Brett keinen Saft bekommt.

Das einzige was der Rechner noch macht ist folgendes:
Kaltgerätekabel dran, Netzteilschalter auf Eins, Powertaste am Gehäuse (oder auf dem Board) drücken....und zack fängt der Lüfter vom NT kurz an zu laufen und das war's auch schon....alles tot. Keine LED, Kein Peep...nüüüüx!

Übersehe ich irgendwas? Board wirklich platt?

Danke im Voraus für konstruktive Beiträge

Scoty · 11.05.2014

Sieht so aus als wenn das Netzteil defekt wäre.

Tekkno_Frank · 11.05.2014

wohl eher nicht:

"Neues Netzteil mal ausprobiert, kein Erfolg"

Defektes Board.....

teiger · 28.05.2014

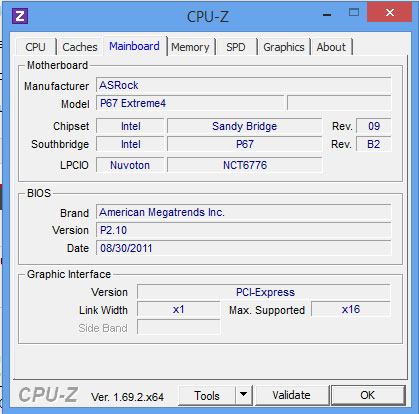

kleine Frage zwischendruch. Mir ist grad in CPU-Z folgendes bzgl meiner Grafikkarte aufgefallen. Heißt es dass sie nur 1x anstatt 16x läuft? Und wenn ja, in wie stark macht sich sowas bemerkbar? (evtl nur ein Auslesefehler?)

Chemistry · 02.06.2014

Hallo Leute!

Hab ein Z68 Extreme4 mit einem 2600k. Hab das letzte BIOS Update 2.20 eingespielt und nun das Problem, dass meine INTEL HD Grafik nicht mehr erkannt wird im BIOS und somit auch nicht mehr funktioniert... Hat jemand eine Idee warum? Kann ja nicht sein, dass nur mehr bei neueren CPUs die integrierte Grafik geht?

Keksonator · 13.07.2014

Moins!

Ich hätte da gerne ein Problemmit nem Asrock Z68 Fatal1ty Gen3 Motherboard. Das Board ansich läuft super, keine Abstürze, nichts. Aaaaaber, ich wollte ein grosses Backup auf eine USB 2.0 Festplatte kopieren. Da das ganze natürlich eine Weile dauert, wollte ich in der Zwischenzeit was zocken. Also Spiel gestartet, nach vieleicht 30 Sekunden höre ich wie die USB Platte kurz ausgeht und ich daraufhin auf den Desktop geworden werde, weil die Datei nicht auf die USB Platte kopiert werden kann. Inzwischen läuft die Platte aber längst wieder. Ok, also warte ich 5min, die Dateien werden fröhlich weiter kopiert. Also wechsele ich wieder ins Spiel, und wiederum vergehen kaum 30 Sekunden bis die USB Platte wieder ganz kurz ausgeht, aber sofort wieder startet, ich aber wiederum auf den Desktop geworfen werde.

Auf dem Desktop kopiert die Platte dann lustig vor sich hin, keine Auffälligkeiten, auch Chrystaldiskinfo gibt keinerlei Anlass zur Sorge. Auch kann ich hier alles mögliche machen und die Platte kopiert problemlos weiter. Nur sobald ich ein Spiel starte und richtig Last auf den Rechner kommt, schaltet die Platte für ne Sekunde ab um gleich wieder zu starten, begleitet von dem typischen Windows Geräusch dass neue Hardware angeschlossen wurde. Die anderen USB Anschlüsse wo Maus, Tastatur und Xbox Gamepad dran hängen, sind allerdings nicht betroffen.

Was meint ihr? Schwächelt hier irgendwie das Netzteil, dass die USB Spannung nicht aufrecht erhalten werden kann? Schwächelt vieleicht das Board, oder greift hier irgend ne Windows Stromsparfunktion? Wiegesagt, die anderen USB Geräte bleiben aktiviert, hier passiert nichts. Maus und Tastatur sind dabei per USB 2.0 angeschlossen, das Gamepad hängt an dem tollen Asrock Fatal1ty Mouse Port. Die USB Platte hängt sofern ich das richtig recherchiert habe, an einem der USB 3.0 Ports. Gibts hier vieleicht nen Chipsatz Bug, da die USB 3.0 Anschlüsse ja meines Wissens über den Intel Chipsatz laufen?

Tekkno_Frank · 13.07.2014

Nope! Gleiches hatte ich.

Nach einem Treiberupdate der USB Hubs musste ich alle Hubs in der Systemsteuerung löschen! Alle! Dann reboot und neu erkennen lassen, seitdem keine Problem mehr.
Anscheinend mussten die neu erkannt werden.

Liegt weder an der HDD noch an anderen Dingen. Speziell die XHCI Hubs sind kritisch!

Keksonator · 13.07.2014

Moins!

Mensch, das ist ja mal super dass ich ausnahmsweise mal nicht der einzigste mit einem speziellen Problem bin.

Wobei ich mit den Treibern nicht rumgespielt habe, ich hab letzten Jahr Win7 erstmals installiert als Ersatz für WinXP und auch nur einmal die Asrock/Asmedia Treiber installiert. Ich probier das einfach mal aus. Die XHCI Hubs deinstallieren, oder alle USB Controller?
