[Sammelthread] ASRock P67 / Z68 Extreme3 / 4 / 7 / Fatal1ty Gen3

romeon · 16.11.2011

@Adrian: danke!

Shaoqiang schrieb:
und am 4 pin pwm anschluss kann man auch nur nen 4pin pwm lüfter regeln

ich fasse es nicht, ist das wirklich so? Mit dem 4-pin ging es tatsächlich mit Speedfan, mit dem 3-pin jetzt aber nicht mehr. Gibts einen Workaround oder habe ich was übersehen? :confused:

ralle_h · 16.11.2011

Das wäre ja echt bitter. Ich regel hier bei meinem Gigabyte Board (noch) auch 3-Pin Lüfter die an einem PWM Anschluss hängen prima via Speedfan.

Das Extreme 7 das morgen kommt wird das wohl hoffentlich auch können? :stupid:

marc2040 · 16.11.2011

@ hasenscharte,

USB 2.0 auf UEFI und USB 3.0 auf disabled macht in der Bootzeit keinen Unterschied zu 2x disabled. Nur bei 2x disabled hat man keine Mouse mehr im UEFI.

Hauptsache die Bootzeit ist viel kürzer als vorher, wobei ich noch bei 45 Sekunden liege.

Freakbaer · 16.11.2011

Ja Genau ich habe den Macho.
Konte den Vcore jetzt noch etwas senken und er läuft stabil bei max 70°c @4,3 Ghz 1,25V

also laut den Test auf computerbase geht das auch nicht unter 80°c unter Vollast (außer mit ner Turbine drauf )

Tekkno_Frank · 16.11.2011

Jetzt muss ich mal ne blöde Frage stellen:
Ich habe seit gestern mein Fatal1ty Pro Z68 mit nem i72600k und 16GB, läuft, prima.
Ich hab im Bios 1. Grafikkarte auf PCI Express und MultiMonitor oder wie das heist auf Disabled. Sonst alles soweit an.

Mir wird im Gerätemanager keine Intel Grafikkarte angezeigt, ist das so korrekt? Nur meine Ati erscheint.

Hab ich mit den obigen Einstellungen das Teil abgeschaltet?

romeon · 16.11.2011

@ralle_h: hab jetzt nochmal nachgeguckt. Es gibt 2x CPU-Fan Anschlüsse. CPU-Fan1 ist PWM und nur mit PWM-Lüftern regelbar. CPU-Fan2 hat nur 3 Pins und ist mit 3-Pin Lüftern via Speedfan bis zum Stillstand regelbar. So ist es zumindest beim Extr3. Damit kann ich gut leben.
(Die Steuerung im UEFI hab ich noch nicht ausprobiert. )

seppelchen · 16.11.2011

ich steuere am Extreme3 3 Lüfter via BIOS und 2 mit Lüftersteuerung... nicht alle Anschlüsse lassen sich gleich gut regeln.

ralle_h · 16.11.2011

Freakbaer schrieb:
Ja Genau ich habe den Macho.
Konte den Vcore jetzt noch etwas senken und er läuft stabil bei max 70°c @4,3 Ghz 1,25V

also laut den Test auf computerbase geht das auch nicht unter 80°c unter Vollast (außer mit ner Turbine drauf )

Nochmal... der Test bei Computerbase hat 0 Aussagekraft, da wird nen ganz anderer Prozessor getestet (der viel viel wärmer wird), keine Ahnung wieso der geposted wurde :wall:

-

romeon schrieb:
@ralle_h: hab jetzt nochmal nachgeguckt. Es gibt 2x CPU-Fan Anschlüsse. CPU-Fan1 ist PWM und nur mit PWM-Lüftern regelbar. CPU-Fan2 hat nur 3 Pins und ist mit 3-Pin Lüftern via Speedfan bis zum Stillstand regelbar. So ist es zumindest beim Extr3. Damit kann ich gut leben.
(Die Steuerung im UEFI hab ich noch nicht ausprobiert. )

Danke, das ist gut zu wissen. Muss ich dann heut Abend mal schauen wie es beim Extreme7 ist.

magical84 · 16.11.2011

Vermutlich dumme Frage, bin vom P67 pro auf das Z68 Extreme 3 Gen3 gewechselt.

Im Bios konnte ich beim P67 den Multi einfach hochstellen. Beim Z68 ist das nicht möglich, er setzt den immer auf 16 zurück. Bin ich zu blöde oder muss ich etwas vorbereiten?

Oder funzt es einfach nur mit dem "Software Tool" unter Windows?

Danke für eure Hilfe!

ralle_h · 16.11.2011

Muss gehen... Zumal 16 ja massives Underclocking ist.

BIOS bug oder zu niedrig eingestellte Powerlimits würd ich sagen.

magical84 · 16.11.2011

*g* @ralle: Danke - was mach ich dagegen? Hast du eine Doofmanns Anleitung? Ich werd heut abend eh erstmal neue Bios Version flashen...

romeon · 16.11.2011

eine Doofmanns Anleitung? Mann, sowas bräuchte ich auch

Shariela · 16.11.2011

Tekkno_Frank schrieb:
Ich hab im Bios 1. Grafikkarte auf PCI Express und MultiMonitor oder wie das heist auf Disabled. Sonst alles soweit an.

Mir wird im Gerätemanager keine Intel Grafikkarte angezeigt, ist das so korrekt? Nur meine Ati erscheint.

Hab ich mit den obigen Einstellungen das Teil abgeschaltet?

Jepp, habe ich aus so eingestellt damit ist die Interne GK Deaktiviert zudem habe ich auch Render Standby Deaktiviert ist ebenfalls für die Interne GK zuständig.

Grüße
Sharie

pajaa · 16.11.2011

Power On schrieb:
- Dieses Lastszenario beansprucht vor allem den PCH genannten Controller, der für SATA, einige PCIe, NIC und USB zuständig ist. Bei wenig Airflow im Gehäuse ist es durchaus vorstellbar, dass die Wärmebelastung für den Chip zu hoch wird. Ggf. auch mal mit einer höheren PCH-Spannung experimentieren.

- Ein angehobener BCLK kann auch Ursache für ungewöhnliche oder nicht reproduzierbare Fehler sein

Am PCH hängen nur 1HDD und 2 SSDs, alles SATA2. Der Rest meiner Platten ist als RAID5 an einem Zusatzcontroller. Aus diesem Grund habe ich auch einen Lüfter genau vor dem PCH, denn der RAID-Controller wird recht warm. So wird aber auch der PCH gekühlt und kann nicht zu heiß werden.

Der BCLK ist auf 100MHz.

Ich fürchte, daß mir nichts anders übrig bleibt als weiter zu beobachten und die Spannungen im Fall der Fälle anpassen.

Tekkno_Frank · 16.11.2011

Ich weiß nicht ob das zutrifft, aber ich habe hier noch etwas gestern gemerkt.

Ich hatte meine SSDs bisher in einem Sharkoon 6er Rahmen für 5 1/4 Zoll.
Der lief bisher auf dem P45 ohne murren mit max. Transferraten SATA-II

Gestern hab ich ja umgebaut und seitdem anfangs auch etwas Probleme, dass SATA-III keinesfalls vom Durchsatz her erreicht wurde bzw. sogar, dass ASS und ATTO abbrachen oder von 120MB auf 4MB Druchsatz einbrachen.

Rahmen raus und die SSD direkt an den PCH und/ oder den ASMedia Sata-III gehängt und nun rennt die Kiste mit 500MB bei der Samsung und irgendwas mit über 300MB bei der C300 (beides 256er)....
Keine Probleme/ Abstürze mehr.
zuerst dachte ich die 830er und der ASMedia mögen sich nicht, ist aber nicht so.

Damit ist bei mir klar was Sach ist, schade, denn der Rahmen war bisher ohne Probleme. werde heute Abend nochmal die Kabel checken, weil ich bisher Delock SATA III Kabel dazugekauft hatte, die aber auch recht dick sind und Probleme machen.
Melde mich dazu nochmal.
Ich bilde mir ein Pinki hätte das auch schon mal im SSD Forum gesagt.

Freakbaer · 16.11.2011

Hallo Leute

habe nun mal die Tips befolgt.

Den Kühler (Macho) vorhin nochmal demontiert. WLP war relativ gut verteilt hat auch so ausgeschaut das der Kühler vollflächig aufgelegen hat. Trotzdem nochmal entfernt und nen Erbsengroßen Klecks in die Mitte.
Diesmal ohne verstreichen!

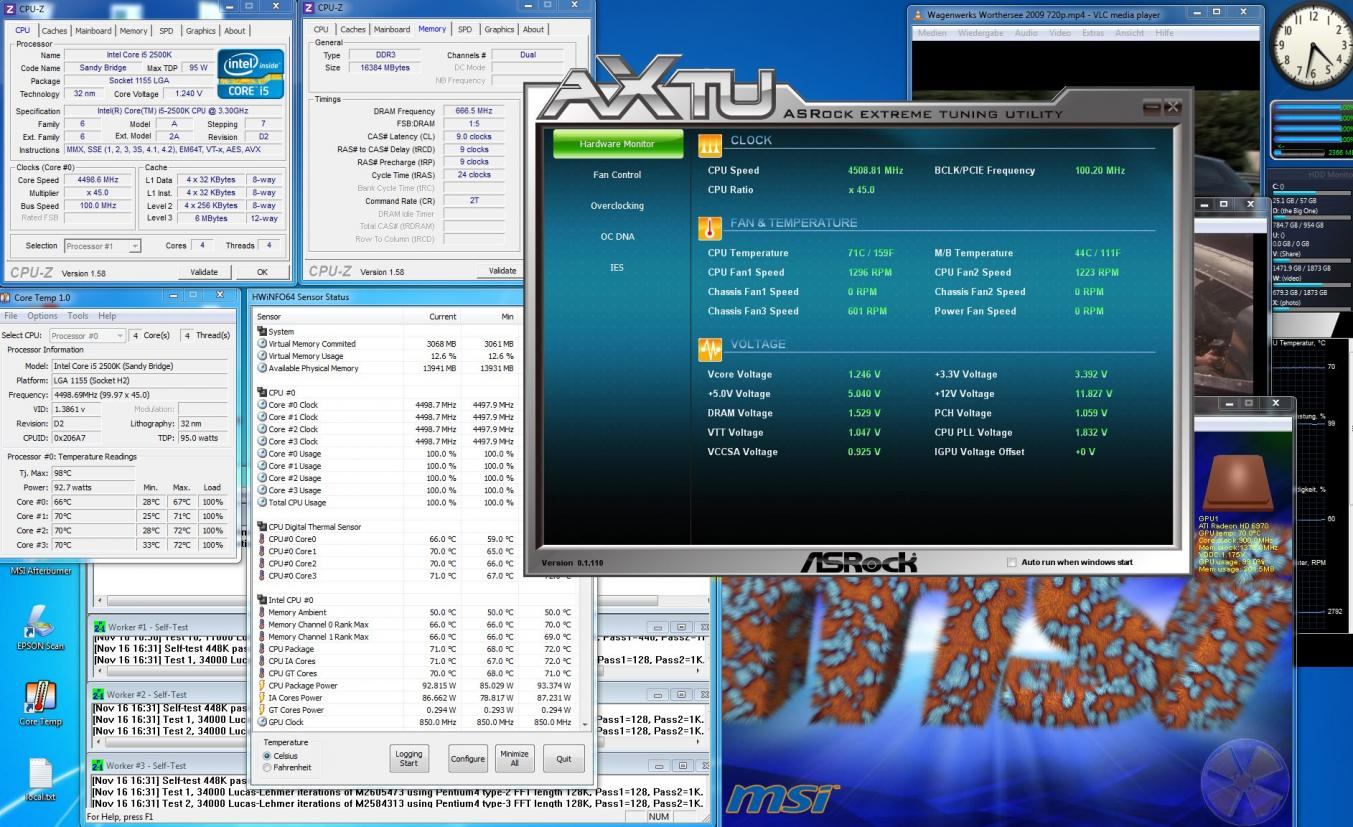

Folgendes habe ich nun eingestellt:
Multi 45=4,5Ghz
CPU Spannung 1,250V
Läuft stabil mit Prime, MSI Kombustor, 2 mal HD Video (Grafik+CPU 100% Last)

Temperatur komme ich nicht mehr über 71/72°c
Das ist eine verbesserung von 5°c zu vorher @4,4Ghz
möchte aber meine Gehäuse Lüfter (CM 690 Advanced) nicht höher drehen-laufen auf minimum :coolblue:

)

Kann ich mit der CPU Spannung noch weiter runter? Trau mich nicht so recht :cool:

marcy · 16.11.2011

@Tekkno Frank
Kann ich mich auch dran erinnern. Weiß aber nicht mehr wie die Lösung dazu war. Auf meinem Extreme3 Gen3 habe ich mit dem Sharkoon Wechselrahmen (Kingston 40GB, 128GB M4) aber überhaupt keine Probleme, trotz 90cm SataII Kabel.

ralle_h · 16.11.2011

magical84 schrieb:
*g* @ralle: Danke - was mach ich dagegen? Hast du eine Doofmanns Anleitung? Ich werd heut abend eh erstmal neue Bios Version flashen...

Doofmanns Anleitung? So schwer ist das nicht

Du gehst ins BIOS und guckst bei den CPU/Spannungs Optionen und suchst dort nach "Power Limit" und erhöhst das von den Std Werten (dürften irgendwo im 100er Bereich liegen) auf einen beliebig hohen Wert wie z.B. 500 (hoch ist hier nicht schädlich, da nur geregelt wird wieviel Power die CPU ziehen darf bevor sie automatisch runtergetaktet wird, 500 heisst quasi soviel sie will, was eh durch dein Netzteil limitiert wird und sie wird nie mehr brauchen als 180-200).

Denke aber eh eher, dass es nen BIOS bug ist. Der Default Multi von x33 bzw. x34 muss immer laufen, so hungrig kann die CPU gar nicht sein.

-

@ Freakbaer:

Ist eigentlich immer noch zu heiss, guck mal in meine Signatur wie die Temps bei mir aussehen (Noctua NH-D14 auf 1000RPM und 4 Gehäuselüfter auf 1100 RPM sowie Raumtemp 18°C), das sind fast 20°C Unterschied (habe auch das CM 690, sogar gedämmt) bei fast der selben Spannung.

Ist zwar ne selektierte CPU (der 12te 2500k den ich ausprobiert habe), aber auch die richtig schlechten hatten mit 1,360V bei 4,5 Ghz "nur" ~65°C:

Freakbaer schrieb:
möchte aber meine Gehäuse Lüfter (CM 690 Advanced) nicht höher drehen-laufen auf minimum )

Was heisst denn Minimum? Wenn sie unter 600 RPM laufen brauchst du dich nicht wundern, denn das bringt so gut wie gar nix und dann kannst du sie auch gleich ausstecken ^^

Gibt auch Lüfter die bei 800-1000RPM unhörbar sind, wie z.B. die Be Quiet Silentwings die ich drin habe ^^

Freakbaer schrieb:
Kann ich mit der CPU Spannung noch weiter runter? Trau mich nicht so recht

Spannung absenken kann nie schädlich sein, da kannste dich ruhig trauen. Bis auf nen Bluescreen kann da nix passieren. Richtig auf Stabilität testen kannst du mit Prime 95.

Details dazu kannst du gerne im OC Guide nachlesen, siehe Link in meiner Sig ^^

ASrock_User · 16.11.2011

Labrador schrieb:
Ja scheinbar für Z68, aber ist 1. ne beta und 2. eine .exe, also wohl unter Windoof flashen, wozu ich eigentlich nicht richtig Bock habe.

ASRock Bios Downloads - PCTreiber.Net

Das ist ein selbstentpackendes-Archiv. Nix Windows-Flash. Darin enthalten ist das Rom-File für Instantflash.

Allerdings ist das 1.10A auch nichts wirklich neues, habe es nur der Vollständigkeit halber hochgeladen.

Es gibt aber auch für das Z68 Extreme3 Gen3 ein neues UEFI 1.20

ASRock > Products > Motherboard > Z68 Extreme3 Gen3 > Download

Support XMP1.3.

pajaa · 16.11.2011

Kurzes Update: Prime Blend lief 2 Stunden problemlos, daher gehe ich davon aus, daß es nicht an defekten Modulen liegt, sondern an zu niedriger VDimm für die CPU. 1,35V wird laut der von Wernersen verlinkten Intel-Tabelle nicht unterstützt.

Blackbird23 · 16.11.2011

Das 1.10A Bios fürs Extreme 4 Gen3 hat übrigens nichts gebracht beim Mausproblem mit meiner Logitech G5.

Power On · 16.11.2011

pajaa schrieb:
... sondern an zu niedriger VDimm für die CPU. 1,35V wird laut der von Wernersen verlinkten Intel-Tabelle nicht unterstützt.

Das kann man mit ziemlicher Sicherheit ausschliessen. Ich habe hier Module mit 1,25 V und die laufen selbstverständlich problemlos. VDimm steht für die Versorgungsspannung des Speichermodules - wenn der Hersteller das Modul für 1,35 V freigegeben hat, dann funktioniert das auch.

Wenn 4 Riegel für Stabilitätsprobleme sorgen, dann liegt das nicht an der Spannung für das einzelne Modul, sondern am Speichercontroller. Dieser muß bei Belegung aller Ram-Bänke logischerweise mehr Arbeit verrichten ... Maßgebliche Spannungen für den Speichercontroller sind VTT und VCCSA.

Gruß

seppelchen · 16.11.2011

Ich habe die VTT um 0,1V erhöht und die 4 Riegel laufen problemlos... Meine Geil machen bei 1600MHZ "nur" CL2, allerdings macht das gerade mal 1% im Speicherdurchsatz aus - also wirklich zu vernachlässigen.

pajaa · 16.11.2011

Power On schrieb:
Das kann man mit ziemlicher Sicherheit ausschliessen. Ich habe hier Module mit 1,25 V und die laufen selbstverständlich problemlos. VDimm steht für die Versorgungsspannung des Speichermodules - wenn der Hersteller das Modul für 1,35 V freigegeben hat, dann funktioniert das auch.

Die Spannung liegt nicht nur am Speichermodul an, sondern am gesamten Signalweg, und da ist auch der Memory Controller drin...

Wernersen schrieb:

Ich klammere mich an jeden Strohhalm, da diese spontanen Reboots äußerst nervig bis scheiße sind und ich anhand des Stop-Codes genau auf alles, was bekanntlich nichts ist, schließen kann. Momentan scheints mit erhöhter VSCCA und vDimm auf 1,425v zu laufen, aber befriedigend ist das alles nicht.

Womit kann ich denn ein System testen, daß unter Last vollkommen unauffällig ist, aber im idle gern mal zickt, testen?

ralle_h · 16.11.2011

pajaa schrieb:
Womit kann ich denn ein System testen, daß unter Last vollkommen unauffällig ist, aber im idle gern mal zickt, testen?

Ich hab die Seiten zuvor nicht mehr im Kopf, daher sorry falls die Frage schon gestellt wurde.

Übertakteste du mit DVID/Offset?

Wenn die CPU "zu gut" ist, läuft sie zwar mit xxx V @ load stabil, hat aber in den Stromsparmodi bzw. beim Lastenwechsel nicht genug Saft und kackt da ab, siehe auch "das DVID Problem" in meinem FAQ.

Hatte das mit 2 CPUs von 16, da half am Ende nur mehr VCore (also DVID/Offset verkleinern).

Aufgetreten sind die Bluescreens meist beim Anschauen eines Films (x264 mkv über CoreAVC) bzw. in Spielen und/oder beim Heraustabben aus den Spielen (typischer Lastenwechsel wohl).

Hoff ich konnt dir ein bisschen helfen.

Blubber120 · 17.11.2011

seppelchen schrieb:
Ich habe die VTT um 0,1V erhöht und die 4 Riegel laufen problemlos... Meine Geil machen bei 1600MHZ "nur" CL2, allerdings macht das gerade mal 1% im Speicherdurchsatz aus - also wirklich zu vernachlässigen.

Nur CL2? Kannst Du davon mal nen Screen machen bitte? Das erinnert ja an DDR1 Zeiten.

Dancop · 17.11.2011

Hat hier irgendwer ein Triple SLI auf dem Extreme7 am Laufen? Oder bin ich der Erste???

Blackbird23 · 17.11.2011

So also mit dem 1.10B Bios fürs Extreme 4 Gen3 läuft meine Maus ohne Probleme im UEFI. Mit dem eigentlich neueren 1.10A funktionierte es nicht.

seppelchen · 17.11.2011

Blubber120 schrieb:
Nur CL2? Kannst Du davon mal nen Screen machen bitte? Das erinnert ja an DDR1 Zeiten.

einen Screen - wozu? Kann ich aber heute Nachmittag machen

ob ich beim Kopieren nun 21300 oder 21500 erreiche, das ist doch echt Latte. Ich könnte den Speicher auf 1333 stellen, dann läuft CL1 aber der Durchsatz liegt dann nur bei ~19500.

Mich "ärgert" viel mehr, das Geil auf ihrer Webseite keine Angaben zu diesem Speicher macht. Es sind diese und eigentlich wollte ich sie auf 1333 stellen. Aber warum, wenn CL2@ 1600MHz mehr Durchsatz bringt.

pajaa · 17.11.2011

Die CAS Latency wird mit CL abgekürzt und ist bei DDR3 in der Regel bei 7 bis 9. Die Command Rate (CR) ist mit Werten von 1 bis 2 zu haben. Bitte nicht verwechseln.

Seppelchen, was genau meinst du?
