[Sammelthread] ASRock P67 / Z68 Extreme3 / 4 / 7 / Fatal1ty Gen3





Sammelthread :: ASRock PCIe Gen3 Series


ASRock P67 Extreme4 Gen3

ASRock Z68 Extreme3 Gen3 | ASRock Z68 Extreme4 Gen3 | ASRock Z68 Extreme7 Gen3

ASRock Fatal1ty Z68 Professional Gen3

Die Modelle auf einen Blick



Die Modelle im Detail


  • ASRock P67 Extreme4 Gen3 ( Preisvergleich | Produktseite | User Manual )





    Ausstattung
    • Formfaktor:......... ATX, 305 x 244 mm
    • Sockel:............... LGA1155
    • Chipsatz:............ Intel P67 (B3), PLX PEX8608
    • Steckplätze:........ 2x PCIe 3.0 x16 (16/0 oder 8/8), 1x PCIe 2.0 x16 (x4), 2x PCIe 2.0 x1, 2x PCI
    • Arbeitsspeicher:... 4x DDR3 (1066, 1333, 1600, 1866_OC, 2133_OC), bis 32GB, XMP Profile
    • Audio:................ Realtek ALC892 HD-Audio, THX TruStudio
    • LAN:.................. Realtek 8111E
    • Laufwerke:.......... 4x SATA-II & 2x SATA-III (Z68, RAID 0/1/5/JBOD), 2x SATA-III (Marvell SE9120, 1x shared eSATA)
    • Extern IO:........... 2x PS2, RJ45, 6x USB2.0 / 2x USB3.0, 6x Audio, 2x SPDIF, eSATA-III, IEEE1394
    • Intern IO:........... 3x Fan, 3x USB2.0, USB3, IEEE1394, COM, FDD, SPDIF_HDMI

    Backpanel


    Besondere Features (Links werden nachgetragen)
    • Nvidia SLI (Anbindung: 8+8 Lanes)
    • AMD CrossfireX (Anbindung: 8+8 Lanes)
    • ASRock XFast LAN Technology
    • ASRock XFast USB Technology
    • ASRock C.C.O. (Combo Cooler Option)
    • ASRock App Charger

    Reviews
    • tba
  • ASRock Z68 Extreme3 Gen3 ( Preisvergleich | Produktseite | User Manual )





    Ausstattung
    • Formfaktor:......... ATX, 305 x 218 mm
    • Sockel:............... LGA1155
    • Chipsatz:............ Intel Z68 (B3)
    • Steckplätze:........ 2x PCIe 3.0 x16 (16/0 oder 8/8), 2x PCIe 2.0 x1, 2x PCI
    • Arbeitsspeicher:... 4x DDR3 (1066, 1333, 1600, 1866_OC, 2133_OC), bis 32GB, XMP Profile
    • Audio:................ Realtek ALC892 HD-Audio, THX TruStudio
    • LAN:.................. Realtek 8111E
    • Laufwerke:.......... 4x SATA-II & 2x SATA-III (Z68, RAID 0/1/5/JBOD, 1x shared)
    • Extern IO:........... 1x PS2, VGA, DVI, HDMI RJ45, 4x USB2.0 / 2x USB3.0, 5x Audio, SPDIF, eSATA-III
    • Intern IO:........... 3x Fan, 4x USB2.0, COM, SPDIF_HDMI

    Backpanel


    Besondere Features (Links werden nachgetragen)
    • Intel Smart Response Technology
    • Lucid Virtu
    • Nvidia SLI (Anbindung: 8+8 Lanes)
    • AMD CrossfireX (Anbindung: 8+8 Lanes)
    • ASRock XFast LAN Technology
    • ASRock XFast USB Technology
    • ASRock C.C.O. (Combo Cooler Option)
    • ASRock App Charger

    Reviews
  • ASRock Z68 Extreme4 Gen3 ( Preisvergleich | Produktseite | User Manual )





    Ausstattung
    • Formfaktor:......... ATX, 305 x 244 mm
    • Sockel:............... LGA1155
    • Chipsatz:............ Intel Z68 (B3), PLX PEX8608
    • Steckplätze:........ 2x PCIe 3.0 x16 (16/0 oder 8/8), 1x PCIe 2.0 x16 (x4), 2x PCIe 2.0 x1, 2x PCI
    • Arbeitsspeicher:... 4x DDR3 (1066, 1333, 1600, 1866_OC, 2133_OC), bis 32GB, XMP Profile
    • Audio:................ Realtek ALC892 HD-Audio, THX TruStudio
    • LAN:.................. Broadcom BCM57781
    • Laufwerke:.......... 4x SATA-II & 2x SATA-III (Z68, RAID 0/1/5/JBOD), 2x SATA-III (Marvell SE9120, 1x Shared)
    • Extern IO:........... 1x PS2, VGA, DVI, HDMI, DisplayPort, RJ45, 4x USB2.0 / 2x USB3.0, 5x Audio, SPDIF, eSATA-III
    • Intern IO:........... 3x Fan, 3x USB2.0, USB3, FDD, COM, IEEE1394, SPDIF_HDMI

    Backpanel


    Besondere Features (Links werden nachgetragen)
    • Intel Smart Response Technology
    • Lucid Virtu
    • Nvidia SLI (Anbindung: 8+8 Lanes)
    • AMD CrossfireX (Anbindung: 8+8 Lanes)
    • ASRock XFast LAN Technology
    • ASRock XFast USB Technology
    • ASRock C.C.O. (Combo Cooler Option)
    • ASRock App Charger

    Reviews
  • ASRock Z68 Extreme7 Gen3 ( Preisvergleich | Produktseite | User Manual )





    Ausstattung
    • Formfaktor:......... ATX, 305 x 244 mm
    • Sockel:............... LGA1155
    • Chipsatz:............ Intel Z68 (B3), nForce 200 (BR04), PLX PEX8608
    • Steckplätze:........ 5x PCIe x16 (Anmerkungen siehe unten), 1x PCIe 2.0 x1, 1x PCI
    • Arbeitsspeicher:... 4x DDR3 (1066, 1333, 1600, 1866_OC, 2133_OC), bis 32GB, XMP Profile
    • Audio:................ Realtek ALC892 HD-Audio, THX TruStudio
    • LAN:.................. 2x Broadcom BCM57781
    • Laufwerke:.......... 4x SATA-II & 2x SATA-III (Z68, RAID 0/1/5/JBOD), 4x SATA-III (ASMedia ASM1061, 1x Shared)
    • Extern IO:........... 1x PS2, VGA, DVI, HDMI, DisplayPort, RJ45, 2x USB2.0 / 4x USB3.0, 5x Audio, SPDIF, eSATA-III, IEEE1394
    • Intern IO:........... 3x Fan, 4x USB2.0, USB3 (ASMedia ASM1042), COM, IEEE1394, SPDIF_HDMI

    Backpanel


    Folgende Konfigurationen der PCIe Lanes sind möglich:
    1) Sandy Bridge CPU

    ...

    2) Ivy Bridge CPU

    ...

    Besondere Features (Links werden nachgetragen)
    • Intel Smart Response Technology
    • Lucid Virtu
    • Nvidia SLI, 3-Way SLI
    • AMD CrossfireX, 3-Way CrossfireX, Quad CrossfireX
    • ASRock XFast LAN Technology
    • ASRock XFast USB Technology
    • ASRock C.C.O. (Combo Cooler Option)
    • ASRock App Charger

    Reviews
  • ASRock Fatal1ty Z68 Professional Gen3 ( Preisvergleich | Produktseite | User Manual )





    Ausstattung
    • Formfaktor:......... ATX, 305 x 244 mm
    • Sockel:............... LGA1155
    • Chipsatz:............ Intel Z68 (B3), PLX PEX8608
    • Steckplätze:........ 2x PCIe 3.0 x16 (16/0 oder 8/8), 1x PCIe 2.0 x16 (x4), 1x PCIe 2.0 x1, 2x PCI
    • Arbeitsspeicher:... 4x DDR3 (1066, 1333, 1600, 1866_OC, 2133_OC), bis 32GB, XMP Profile
    • Audio:................ Realtek ALC892 HD-Audio, THX TruStudio
    • LAN:.................. 2x Realtek RTL8111E
    • Laufwerke:.......... 4x SATA-II & 2x SATA-III (Z68, RAID 0/1/5/JBOD), 4x SATA-III (ASMedia ASM1061, 1x Shared), PATA
    • Extern IO:........... 1x PS2, VGA, 2x HDMI, RJ45, 4x USB2.0 / 4x USB3.0, 5x Audio, SPDIF, eSATA-III, IEEE1394
    • Intern IO:........... 3x Fan, 2x USB2.0, USB3 (ASMedia ASM1042), FDD, COM, IEEE1394, SPDIF_HDMI

    Backpanel


    Besondere Features (Links werden nachgetragen)
    • Intel Smart Response Technology
    • Lucid Virtu
    • Nvidia SLI
    • AMD CrossfireX, 3-Way CrossfireX
    • ASRock XFast LAN Technology
    • ASRock XFast USB Technology
    • ASRock C.C.O. (Combo Cooler Option)
    • ASRock App Charger
    • Fatal1ty Mouse Port

    Reviews

Kompatibilitätslisten (Kühler, Speicher)
Kompatibler Arbeitsspeicher (Bitte Anzahl der Module, Takt, Timings & vDIMM angeben!)

  • 16GB G.Skill RipJaws-X DDR3-1600 CL9 Quad Kit (F3-12800CL9Q-16GBXL) (User: Ilona Alex 1)
  • 16GB GeIL Black Dragon DDR3-1600 CL9 Quad Kit (GB316GB1600C9QC) (User: seppelchen)
  • 16GB Corsair Vengeance DDR3-1600 CL9 Quad Kit CMZ16GX3M4A1600C9 (User: Tekkno_Frank)
  • 2x 8GB G.Skill RipJaws-X DDR3-2133 CL11 Dual Kit (F3-17000CL11D-8GBXL) (User: Blubber120)
  • 2x 8GB Corsair Vengeance Low Profile DDR3-1600 CL9 Dual Kit (CML8GX3M2A1600C9W) (User: pajaa)
  • 2x 8GB TeamGroup Elite DDR3-1333 CL9 1.5v Dual Kit (TED38192M1333HC9DC) (User: derAlex, HaCkMaStEr)
  • 2x 8GB G.Skill Value DDR3-1333 CL9 Dual Kit (F3-10600CL9D-8GBNT) (User: AirZonk!)
  • 4x 4GB Mushkin Enhanced Silverline Stiletto DDR3-1333 CL9 (991770) (User: Mongoo)
  • 8GB G.Skill RipJaws-X DDR3-2133 CL11 Dual Kit (F3-17000CL11D-8GBXL) (User: Blubber120)
  • 8GB GeIL Black Dragon DDR3-2133 CL10 Dual Kit (GB38GB2133C10ADC) (User: ralle_h) (eventuell BIOS Update notwendig)
  • 8GB G.Skill RipJaws-X DDR3-2133 CL8 Dual Kit (F3-17000CL8D-4GBXMD) (User: Bin2good) (Hinweise beachten!)
  • 8GB G.Skill Sniper DDR3-1866 CL9 1.5v Dual Kit (F3-14900CL9D-8GBSR) (User: Røøki, psei2000)
  • 8GB Adata XPG G-Series DDR3-1600 CL9 Dual Kit (AX3U1600GC4G9-2G) (User: marc2040)
  • 8GB G.Skill Sniper DDR3-1600 CL9 1.25v Dual Kit (F3-12800CL9D-8GBSR2) (User: Power On)
  • 8GB G.Skill RipJaws DDR3-1600 CL9 1.5v Dual Kit (F3-12800CL9D-8GBRL) (User: Speed1980)
  • 8GB G.Skill Ripjaws-X DDR3-1600 CL9 1.5v Dual Kit (F3-12800CL9D-8GBXL) (User: prn)
  • 8GB Corsair Vengeance Low Profile DDR3-1600 CL9 Dual Kit (CML8GX3M2A1600C9) (User: heL!x)
  • 8GB Corsair Vengeance Low Profile DDR3L-1600 CL9 1.35v Dual Kit (CML8GX3M2A1600C9W) (User: pajaa, christian8672)
  • 8GB Corsair Vengeance DDR3-1600 CL9 1.5v Dual Kit (CMZ8GX3M2A1600C9) (User: kaltblut)
  • 8GB exceleram Black&White DDR3-1600 CL9 Dual Kit (EBW301A) (User: matti30)
  • 8GB GeIL Black Dragon DDR3-1600 CL9 Dual Kit (GB38GB1600C9DC) (User: matti30)
  • 8GB TeamGroup Elite DDR3-1333 CL9 1.5v Dual Kit (TED38192M1333HC9DC) (User: derAlex, HaCkMaStEr)
  • 2x 8GB G.Skill Value DDR3-1333 CL9 Dual Kit (F3-10600CL9D-8GBNT) (User: AirZonk!)
  • 8GB OCZ Gold Low-Voltage Intel Edition DDR3-1333 CL9 1.65v Dual Kit (OCZ3G1333LV8GK) (User: Scoty)
  • 4GB Corsair XMS3 DDR3-1600 CL7 1.65v Dual Kit (CMX4GX3M2A1600C7) (User: NyukiDeluxe)

Inkompatibler Arbeitsspeicher (Bitte Grund angeben, sofern möglich)

Kompatible CPU-Kühler
  • Alpenföhn Brocken (User: psei2000, delial)
  • Alpenföhn Himalaya (User: polarcat) (Achtung: nicht alle Modelle!)
  • Arctic Cooling Freezer 13 (User: Mongoo)
  • be quiet! Dark Rock Advanced C1 (User: heL!x)
  • Corsair H60 (User: prn)
  • Corsair H100 (User: Bin2good)
  • EKL Alpenföhn Brocken (User: HaCkMaStEr)
  • EKL Alpenföhn Matterhorn (User: matti30)
  • Noctua NH-C14 (User: Ilona Alex 1)
  • Noctua NH-D14 (User: Ilona Alex 1)
  • Noctua NH-U12P SE2 (User: Scoty)
  • Phanteks PH-TC14P (User: ralle_h, Extreme7 Gen3)
  • Prolimatech Genesis (User: Bin2good)
  • Prolimatech Megahalems Rev B (User: Speed1980)
  • Scythe Mine II (User: Perseus88, Z68 E4 G3)
  • Scythe Mugen II Revision B (User: derAlex)
  • Scythe Mugen III (User: StACK3R, christian8672)
  • Thermalright IFX-14 (User: Cyris888) (Achtung Hinweise beachten!)
  • Thermalright HR-02 (User: pajaa)
  • Thermalright Silver Arrow RT (Extreme7, User: Røøki)
  • Thermalright True Spirit 140 (User: psei2000)
  • Thermalright Ultra-120 eXtreme (User: pajaa)
  • Xigmatek HDT-S1283 (User: kaltblut)

Inkompatible CPU-Kühler (Bitte Grund angeben)
  • Alpenföhn Himalaya (kollidiert mit Heatpipe-Kühlung, P67 Extreme4 Gen3, User Foxyproxy)

Bekannte Probleme (Status)
1) kaltblut: Z68 Extreme3 Gen3 (1.00), Razer Deathadder - Mouseproblem im UEFI - ab 1.30 Fixed
2) Speed1980: Z68 Extreme3 Gen3 (1.00), Logitech G5 - Mouseproblem im UEFI - Fixed, mit aktuellen BIOS Versionen
3) kaltblut: Z68 Extreme3 Gen3 (1.00), Microsoft Sidewinder x4 - sporadische Bootprobleme - ERLEDIGT
4) Achtung, Hinweis von ASRock_User: Bitte vermeidet ein Downgrade nach dem Einspielen eines Ivy Bridge BIOS (betrifft alle Modelle)! (Erklärung)

Wichtig Info: Ivy Bridge Updates nicht auf B2 Platinen flashen!
Grund: Die ME 8 Firmware ist nicht mit dem B2 Stepping kompatibel.

Quelle: Wichtig Info: Ivy Bridge Updates nicht auf B2 Platinen flashen - page 1 - Intel Mainboards - PCTreiber Forum

Allgemeine Infos & nützliche Links (weitere Vorschläge willkommen)
1) Nützliche Links

2) Die maximalen Auflösungen der Onboard Grafikausgänge (Quelle: ASRock)

  • DisplayPort bis zu 2560x1600 @ 60Hz
  • HDMI (1.4a) bis zu 1920x1200 @ 60Hz
  • DVI bis zu 1920x1200 @ 60Hz
  • D-Sub bis zu 2048x1536 @ 75Hz


PCIe Gen3 Informationen & FAQ
Vorraussetzungen: Ivy Bridge Prozessor + PCIe 3.0 Erweiterungskarte(n)

  • Q: Kann ich auch eine PCIe 2.0 Grafikkarte in den PCIe 3.0 Slots betreiben?
  • A: Ja natürlich, da die PCIe Standards abwärtskompatibel sind.

  • Q: --> deine Frage hier <--
  • A:

  • Q: --> deine Frage hier <--
  • A:

  • Q: --> deine Frage hier <--
  • A:


- Work in Progress -

:coolblue:

Zuletzt bearbeitet:
Habe mal eine frage nutze bei mein ASRock Z68 Extreme4 Gen3 Onboard Sound, hatte vorher in mein alten PC die XFI Xtreme Music verbaut.

Mit den Onboard Sound bin ich soweit zufrieden ist aber alles sehr leise, wen ich auf YouTube gehe und Musik hören möchte mit meinen Senheiser PC330 ist es zwar laut aber es ist nicht so laut wie ich es möchte, liegt das an den Onboard Sound, oder bin ich zu verwöhnt von meiner XFI??

Wieso steckst du die Karte nicht auch beim neuen PC rein? :shake:

Wenn Du diese Anzeige nicht sehen willst, registriere Dich und/oder logge Dich ein.
Sollten dann ja eigentlich F3-12800CL6D-4GBXH sein...

Ja das sind ja CL6 2x2GB, er hat aber 2x4GB.

---------- Beitrag hinzugefügt um 18:24 ---------- Vorheriger Beitrag war um 18:19 ----------

Habe mal eine frage nutze bei mein ASRock Z68 Extreme4 Gen3 Onboard Sound, hatte vorher in mein alten PC die XFI Xtreme Music verbaut.

Mit den Onboard Sound bin ich soweit zufrieden ist aber alles sehr leise, wen ich auf YouTube gehe und Musik hören möchte mit meinen Senheiser PC330 ist es zwar laut aber es ist nicht so laut wie ich es möchte, liegt das an den Onboard Sound, oder bin ich zu verwöhnt von meiner XFI??

Hier gibt es einen Realtek Mod X-Fi Driver mit dem man eine X-FX Creativ Console mit Surround-effekten und Equalizer hat. Damit kommt der Sound viel kräftiger und dynamischer rüber. Eine XFI Xtreme Music ist aber sicher besser.

Ja das sind ja CL6 2x2GB, er hat aber 2x4GB
Angeblich. Da bin ich ja mal gespannt, welches CL6 1.5v Kit das ist ;)

Sind die Mouseachsenprobleme mit den aktuellen BIOSen inzwischen bei weiteren Modellen gefixt?

Edit: Review Sektionen im ersten Beitrag geupdatet

Mal ne Frage zum Realtek Mod X-Fi Driver, hab mir mal das Paket geladen, komischerweiße springt mein Virenscanner gleich an beim installieren.
Hat jemand von euch Erfahrungen mit dem Treiber? Hab keine Lust mir mein frisches System gleich zu verseuchen wegen nem Test.

Werde mir die kaufen, oder was sagt ihr dazu, ist das das beste was man kaufen kann?: Asus Soundkarte Xonar Essence STX 2.0 PCIe x1 - Computer Shop - Hardware, Notebook

Meine XFI hat glaube ich eine Macke, daher lieber was neues.

Wenn du soviel ausgeben möchtest bleibt das bei dir aber die kleine Xonar reicht eigentlich vollkommen aus.
ASUS Xonar DX 7.1, PCIe x1 (90-YAA060-1UAN00Z) | Geizhals.at Deutschland

---------- Beitrag hinzugefügt um 07:02 ---------- Vorheriger Beitrag war um 07:00 ----------

Mal ne Frage zum Realtek Mod X-Fi Driver, hab mir mal das Paket geladen, komischerweiße springt mein Virenscanner gleich an beim installieren.
Hat jemand von euch Erfahrungen mit dem Treiber? Hab keine Lust mir mein frisches System gleich zu verseuchen wegen nem Test.

Dawürde ich mir keine Gedanken machen da in der Regel der Virenscanner anspringt wenn am System was verändert wird sprich ein Eintrag in der Registry. :d
Installiere den mal und lass später mal scannen, dann passiert wohl nix.

Naja ausreichen ,ist rellativ ,ich habe die essence mit ein HiFi KH und das ist Ohren orgasmuss

Heiko meine Ohren sind auch sehr verwöhnt, Linn, Exposure, Onix (British HiFi Sound) doch nicht mit KH oder am PC. Bei MP3 Kastration bekomme ich Brechreiz.

Diese nette exklusive Spielzeug von Asus würde mich mal reizen. Alleine schon der Ringkerntrafo im Inneren läßt das HiFi Herz höher schlagen.

http://preisvergleich.hardwareluxx.de/680613

http://www.asus.com/Multimedia/Audio_Cards/Xonar_Essence_One/

Zuletzt bearbeitet:
Heiko meine Ohren sind auch sehr verwöhnt, Linn, Exposure, Onix (British HiFi Sound) doch nicht mit KH oder am PC. Bei MP3 Kastration bekomme ich Brechreiz.

Diese nette exklusive Spielzeug von Asus würde mich mal reizen. Alleine schon der Ringkerntrafo im Inneren läßt das HiFi Herz höher schlagen.

http://preisvergleich.hardwareluxx.de/680613

http://www.asus.com/Multimedia/Audio_Cards/Xonar_Essence_One/

Naja Musik hören tue ich am pc garnicht ,nur zocken halt, alles andere über Anlage

Meine Ohren sind von Wacken Open Air so versaut. Ich hör da kaum Unterschied zwischen On Board Sound oder XFi Soundcarte.
Daher reicht mir On Board vollkommen aus.
Trotz Sennheiser Headset und Logitech 5500

Wenn du soviel ausgeben möchtest bleibt das bei dir aber die kleine Xonar reicht eigentlich vollkommen aus.
ASUS Xonar DX 7.1, PCIe x1 (90-YAA060-1UAN00Z) | Geizhals.at Deutschland

---------- Beitrag hinzugefügt um 07:02 ---------- Vorheriger Beitrag war um 07:00 ----------



Dawürde ich mir keine Gedanken machen da in der Regel der Virenscanner anspringt wenn am System was verändert wird sprich ein Eintrag in der Registry. :d
Installiere den mal und lass später mal scannen, dann passiert wohl nix.

Deswegen frag ich auch nach Erfahrungen damit - einfach mal so ins blaue hab ich nicht wirklich lust...

Meine Ohren sind von Wacken Open Air so versaut. Ich hör da kaum Unterschied zwischen On Board Sound oder XFi Soundcarte.
Daher reicht mir On Board vollkommen aus.
Trotz Sennheiser Headset und Logitech 5500

Wenn du kein Unterschied hörst ,dann ist es eher ein Geburtsfehler ,ich höre diese Musik schon 30jahre und höre trotzdem ein Unterschied

oder Wacken hat wirklich ganze Arbeit geleistet :d

oder Wacken hat wirklich ganze Arbeit geleistet :d

Gibt sicher Jungs die bei Wacken ganz vorne stehen und sich erst richtig wohl fühlen wenn sie einen leichten Blutgeschmack auf der Zunge verspüren. :lol:
Keine Ahnung ab wieviel db Schalldruck das der Fall ist?

Zuletzt bearbeitet:
Hallo Leute,
ich bräuchte evt. mal eine helfende Hand.
Mein Ziel ist es, unter Last 4GHz zu haben und im Idle soll die CPU halt runtertakten, damit der Verbrauch wenn der Rechner nichrs zu tun hat, moderat bleibt.

Board: Asrock Extreme 4 Gen3
CPU: 2500K

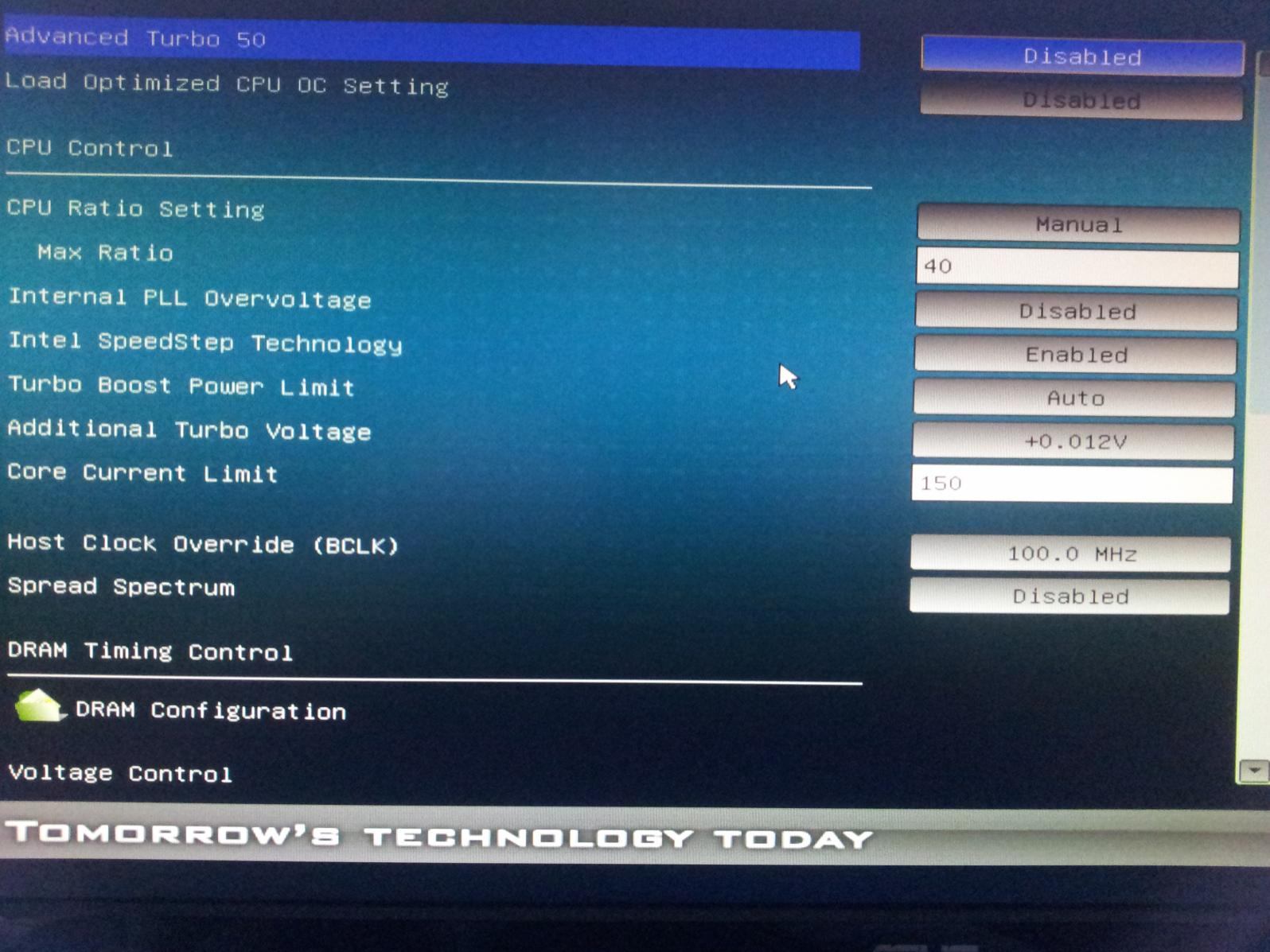

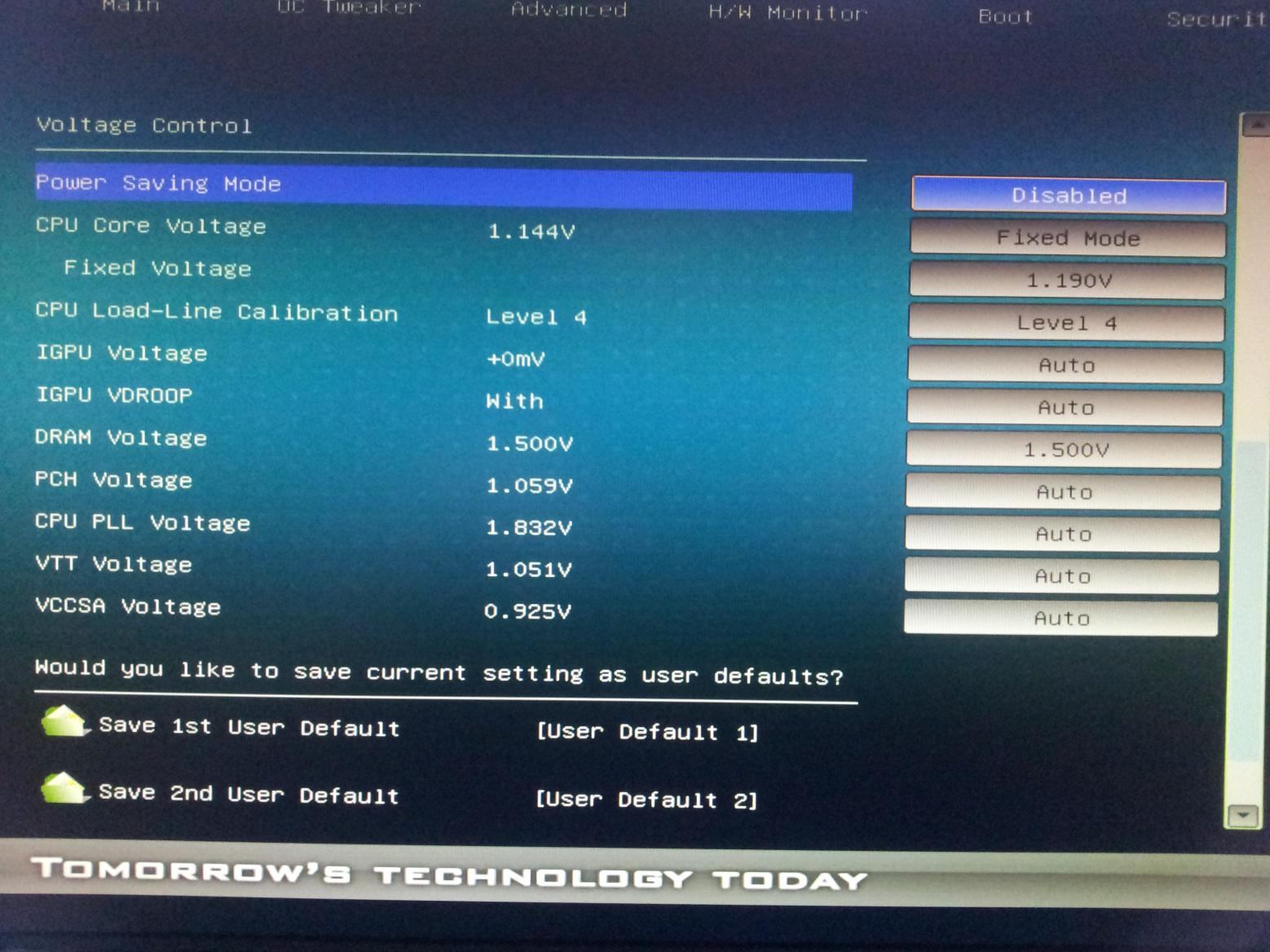

Da ich mit den Einstellungen im BIOS/UEFI des Boards noch nicht so vertraut bin, habe ich Bilder gemacht.
Sollte etwas grundlegend falsch sein, oder etwas anders eingestellt werden müssen, bitte ich um Aufklärung.

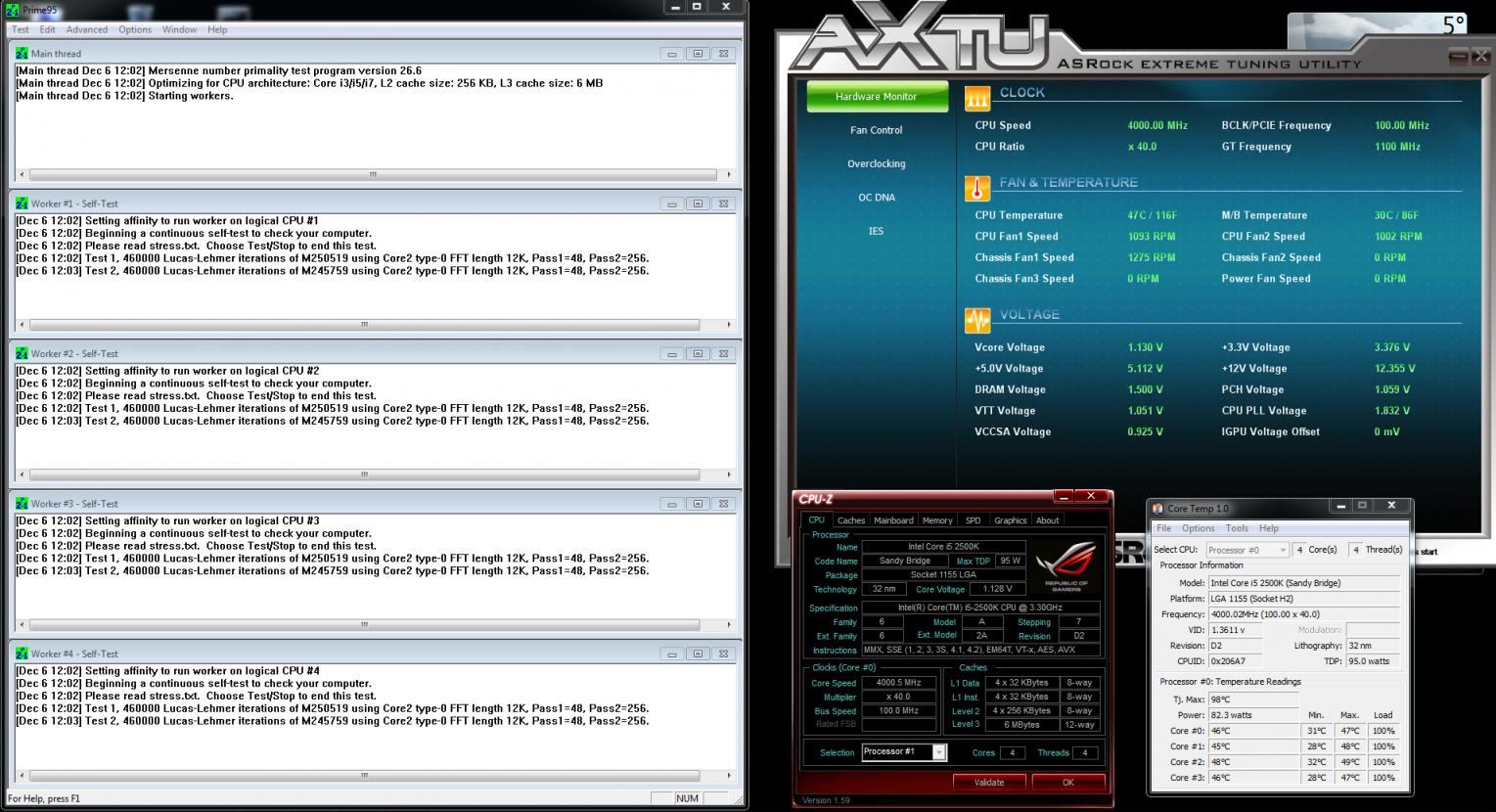

Prime läuft so weit durch, einen richtigen "Langzeittest" habe ich allerdings noch nicht gemacht.

Danke schon mal.


Anhänge

  • Unbenannt.jpg
    205 KB · Aufrufe: 99
  • 1.jpg
    192,8 KB · Aufrufe: 113
  • 2.jpg
    194,9 KB · Aufrufe: 103
  • 3.jpg
    185,8 KB · Aufrufe: 92
Nimm mal nicht Fixed Voltage zum Vcore erhöhen.
Ist dann Fixed.
Nimm zum erhöhen Offset !
Dann wird die Spannung um den Betrag erhöht und ist nicht Fixed
CPU Load Cali nicht Level 4 . Nimm 2 , dann wird die Vcore unter Last nicht so start abgesenkt und du muss nicht soviel Vcore erhöhen.
CPU State C6 aus machen wenn Probleme ohne Last.

Mein 2600K läuft mit 30mV Offset und Level 2 4500Mhz ohne SMT ( 4 Kerne)
mit SMT brauch ich 40mV Offset und C6 aus (4 + 4 Kerne) wobei das der 2500k eh nicht kann.

Zuletzt bearbeitet:
LLC Level 4 oder 5 ist schon optimal für moderates 24/7
Wenn man LLC Level 2 oder gar 1 empfiehlt sollte man auch über die möglichen Folgen informieren.

1.6 LLC - Load Line Calibration:

LLC, Load Line Calibration, verändert die von Intel vorgesehene Loadline und somit den Vdroop (meist verkleinert sie diesen). Dies hat den Vorteil, dass die Spannung im Idle (falls man mit fixem VCore arbeitet) nicht sehr viel höher ist als die Spannung unter Last, was gerade in den höheren VCore Regionen durchaus nützlich sein kann. Aber....

Ist LLC an (der LLC Level bestimmt hierbei die Schärfe), sinkt die Spannung unter Last nicht und kommt es zu Spannungsspitzen, die bis zu 0,05 - 0,1V über die im BIOS eingestellte Spannung hinaus gehen können:



Erklärung: Wechsel von IDLE zu LAST, d.h. der Widerstand der CPU sinkt -> Soll die Spannung konstant bleiben muss der Strom I nach bekannter Formel U=I*R ansteigen -> Da die Spannung ja konstant bleiben soll, der Strom aber steigt, muss das Netzteil mehr Leistung liefern -> Dabei kommt es zu den besagten Spannungsspitzen, wodurch kurzzeitig eine höhere Spannung anliegt als tatsächlich eingestellt.

Man kann sich also merken, dass das Einschalten von LLC im Grunde einer Spannungserhöhung gleichkommt.

Klar läuft die CPU dann stabiler und es lassen sich meist "bessere" OC Ergebnisse erzielen, aber ob das auf Dauer gut für eure CPU ist oder nicht, müsst ihr für euch selbst entscheiden. Hierüber wird seit Jahren hitzig diskutiert und nach wie vor scheiden sich die Gemüter der Community bei diesem Thema.

Ein Großteil der Erklärungen zu LLC stammt aus dem gelungenen Tutorial von FormatC, dass ihr auch unter [2] nochmal im Original nachlesen könnt - es lohnt sich.

Die CPUs dürfen max. 1,375 Volt laut Intel.
Intel liefert aus bis max. 1,35 Volt.
Da die CPU mit 1,13 Volt stabil läuft , spricht nix gehen Level 2.
Somit könnte man evtl sogar ganz auf Vcore erhöhung verzichten.
Jetzt wird die Vcore Fixiert und durch LV 4 stark reduziert bei Last.
Daher wäre ein spielen mit den Level hilfreich.
Den er Fragesteller will ja OC mit Stromsparen.

Einerseits Übertakt ihr aber auf der anderenseite könnte die CPU kaput gehen.

Ach Was ! Echt !
Aber nicht bei 1,35 Volt und schon garnicht bei 1,13 Volt und auch nicht bei 47°C Core Temperatur unter Last....

Also wenn du schon auf die Loadline hinweist das bitte komplett und nicht nur Copy and Paste.

Zuletzt bearbeitet:
Ja die Vcore ist natürlich wichtig. Bei hoher, fixer Vcore ist LLC unter Umständen schädlich.
Ich hatte mal mit den LLC-Stufen experimentiert, aber dadurch weder weniger Vcore realisiert noch die Schwankungen wegbekommen.
Der einzige Unterschied ist, dass man die Idle-Vcore noch kleiner bekommt.
Mit meinem 2600K ist das völlig problemlos, aber viele haben Probleme mit Idle-BSOD und werden dadurch nur schlimmer.

Zuletzt bearbeitet:
...was dann Stromsparen wäre...so wie gefragt würde..

Oder ?!
Den jetzt ist die Vcore Fixed und fast immer gleich.
Mit Offset und LL Level würden 4Ghz warscheinlich so gehen.
Ohne groß was zu verändern evtl sogar mit weniger Vcore.
Alles schon gesehen.

Meine 2600K läuft 3500Mhz mit 100mV weinger. Mehr geht leider nicht einzustellen bzw hat keine Auswirkung mehr
Macht 93 Watt beim Nixtun Trotz 5 Platten , 570GTX mit 3 Lüftern und 8 Lüftern im Tower

Zuletzt bearbeitet:
Bin bei Off-Set -110mV @ 4GHz Stromsparmodi alle on @ C6,
macht 6.5 Watt Idle 89.1 Watt Load.

Ist natürlich nur die Anzeige in CoreTemp gemeint.
Mein komplettes System zieht ~ 36-40 Watt mit iGU im Idle mit VMG gemessen.

Zuletzt bearbeitet:
Da die Diskussion schon um OC läuft komme ich auch noch mit dazu.

Bei mir geht es um eine 2600K CPU auf einem Extreme7.

Meine aktuellen Einstellungen und Werte sind:

Bios:
Advanced Turbo - Disabled
Load Optimized CPU OC Setting - Disabled
CPU Ratio - Manual
Max Ratio - 45
Internal PLL Overvoltage - Disabled
Intel Speedstep Technology - Enabled
Turbo Boost Power Limit (W) - 250
Turbo Boost Power Limit (N) - 250
Long Duration Maintained (Sec.) - 1
Additional Turbo Voltage - +0,004V
Core Current Limit - 250
Host Clock Override - 100,0 Mhz
Spread Spectrum - Disabled
Power Saving - Disabled
CPU Core Voltage - Offset Mode
Offset Voltage - +0,010V
CPU Load-Line Calibration - Level 5
IGPU Voltage - Auto
DRAM Voltage - 1,500V
PCH Voltage - 1,059V Auto
CPU PLL Voltage - 1,832V Auto
VTT Voltage - 1,059V Auto
VCCSA Voltage - 0,925V Auto

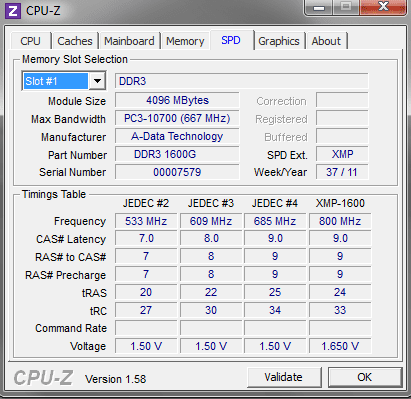

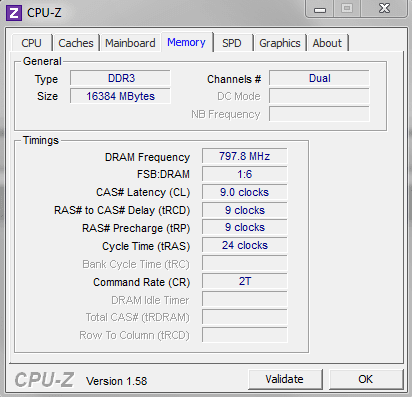

CPU-Z - RAM läuft auf:
798,4 Mhz
FSB 1:6
9-9-9-24-2T - tRc 33

Prime95:
58°/59°

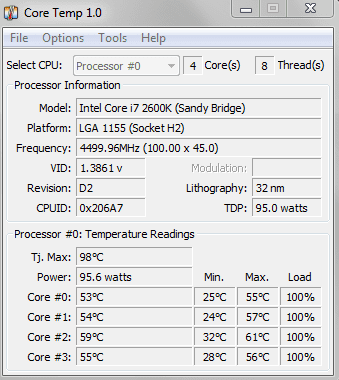

VID laut CoreTemp:
1.3861

Was sollte ich noch ändern?


Anhänge

  • Memory.PNG
    10,4 KB · Aufrufe: 102
  • SPD.PNG
    12,4 KB · Aufrufe: 102
  • CoreTemp.PNG
    10 KB · Aufrufe: 89

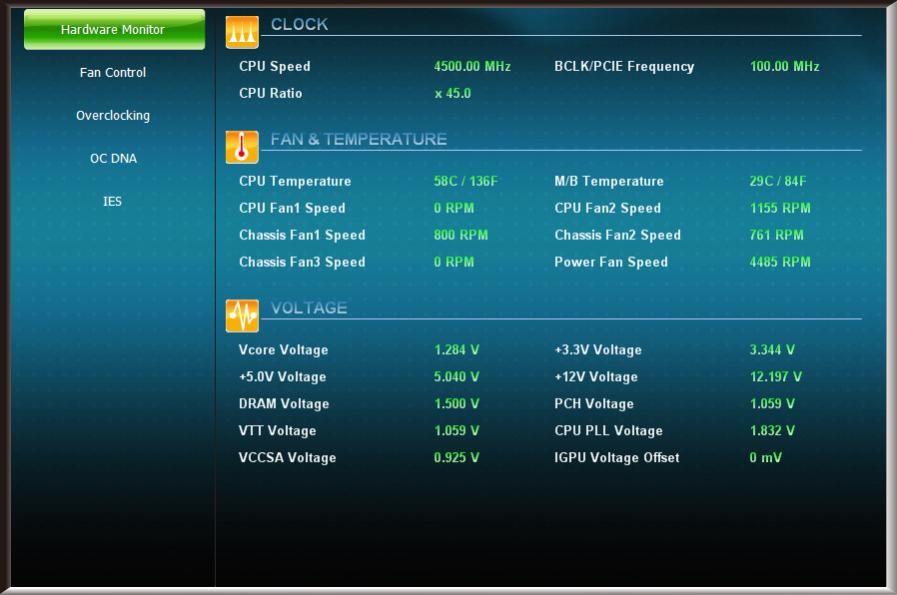

  • AXTU.jpg
    50,6 KB · Aufrufe: 98
Zuletzt bearbeitet:
Da mir mein Asus P8p67 abgeraucht ist *grummel* brauchte ich schnellen Ersatz und wollte nicht so viel Geld ausgeben und habe mit ein Asrock Extrem3 Gen3 gekauft. Nun hab ich ja ein Z86 und dazu schon die ganze Zeit 2 Monitore. Dachte mir häng mal den zweiten Monitor an die internet Grafikkarte damit die erste komplett runter taktet, was sie ja bei DUAL HEAD nicht macht. Klappt auch wunderbar. Aber nun die Frage. Spart das überhaupt Energie und kostet das keine Leistung (CPU)? Speicher hab ich aber genug, das die Grafikkarte da was abzwackt ist mir Wurst.

ich hätte mal ne frage zu dem lucid virtu

funktioniert das denn ?
und wie läuft das ab, muss ich dann immer von hand umstellen ?

Nein, eingerichtet regelt die Lucid Virtu Software welche Grafikkarte welche Aufgaben übernimmt. Da die dezidierte Grafikkarte aber immer im idle bleibt und nicht völlig abgeschaltet wird, ist diese Technologie wohl noch nicht ausgereift und relativ sinnlos.

Hat jemand eine Ahnung was bei VCore Voltage auf AUTO so abgeht?
Also kann man das bedenkenlos mit höhren multis einsetzen oder sollte man zur fixed/offset methode greifen?

Hat jemand eine Ahnung was bei VCore Voltage auf AUTO so abgeht?
Also kann man das bedenkenlos mit höhren multis einsetzen oder sollte man zur fixed/offset methode greifen?
Ich würde das lieber über Offset regeln, im Auto-Modus sind die Mainboards meistens ziemlich großzügig was die VCore angeht.

Hardwareluxx setzt keine externen Werbe- und Tracking-Cookies ein. Auf unserer Webseite finden Sie nur noch Cookies nach berechtigtem Interesse (Art. 6 Abs. 1 Satz 1 lit. f DSGVO) oder eigene funktionelle Cookies. Durch die Nutzung unserer Webseite erklären Sie sich damit einverstanden, dass wir diese Cookies setzen. Mehr Informationen und Möglichkeiten zur Einstellung unserer Cookies finden Sie in unserer Datenschutzerklärung.


Zurück
Oben Unten refresh
