[Sammelthread] ASRock P67 / Z68 Extreme3 / 4 / 7 / Fatal1ty Gen3





Sammelthread :: ASRock PCIe Gen3 Series

ASRock P67 Extreme4 Gen3

ASRock Z68 Extreme3 Gen3 | ASRock Z68 Extreme4 Gen3 | ASRock Z68 Extreme7 Gen3

ASRock Fatal1ty Z68 Professional Gen3
​

Die Modelle auf einen Blick


​

Die Modelle im Detail


  • ASRock P67 Extreme4 Gen3 ( Preisvergleich | Produktseite | User Manual )





    Ausstattung
    • Formfaktor:......... ATX, 305 x 244 mm
    • Sockel:............... LGA1155
    • Chipsatz:............ Intel P67 (B3), PLX PEX8608
    • Steckplätze:........ 2x PCIe 3.0 x16 (16/0 oder 8/8), 1x PCIe 2.0 x16 (x4), 2x PCIe 2.0 x1, 2x PCI
    • Arbeitsspeicher:... 4x DDR3 (1066, 1333, 1600, 1866_OC, 2133_OC), bis 32GB, XMP Profile
    • Audio:................ Realtek ALC892 HD-Audio, THX TruStudio
    • LAN:.................. Realtek 8111E
    • Laufwerke:.......... 4x SATA-II & 2x SATA-III (Z68, RAID 0/1/5/JBOD), 2x SATA-III (Marvell SE9120, 1x shared eSATA)
    • Extern IO:........... 2x PS2, RJ45, 6x USB2.0 / 2x USB3.0, 6x Audio, 2x SPDIF, eSATA-III, IEEE1394
    • Intern IO:........... 3x Fan, 3x USB2.0, USB3, IEEE1394, COM, FDD, SPDIF_HDMI

    Backpanel


    Besondere Features (Links werden nachgetragen)
    • Nvidia SLI (Anbindung: 8+8 Lanes)
    • AMD CrossfireX (Anbindung: 8+8 Lanes)
    • ASRock XFast LAN Technology
    • ASRock XFast USB Technology
    • ASRock C.C.O. (Combo Cooler Option)
    • ASRock App Charger

    Reviews
    • tba
  • ASRock Z68 Extreme3 Gen3 ( Preisvergleich | Produktseite | User Manual )





    Ausstattung
    • Formfaktor:......... ATX, 305 x 218 mm
    • Sockel:............... LGA1155
    • Chipsatz:............ Intel Z68 (B3)
    • Steckplätze:........ 2x PCIe 3.0 x16 (16/0 oder 8/8), 2x PCIe 2.0 x1, 2x PCI
    • Arbeitsspeicher:... 4x DDR3 (1066, 1333, 1600, 1866_OC, 2133_OC), bis 32GB, XMP Profile
    • Audio:................ Realtek ALC892 HD-Audio, THX TruStudio
    • LAN:.................. Realtek 8111E
    • Laufwerke:.......... 4x SATA-II & 2x SATA-III (Z68, RAID 0/1/5/JBOD, 1x shared)
    • Extern IO:........... 1x PS2, VGA, DVI, HDMI RJ45, 4x USB2.0 / 2x USB3.0, 5x Audio, SPDIF, eSATA-III
    • Intern IO:........... 3x Fan, 4x USB2.0, COM, SPDIF_HDMI

    Backpanel


    Besondere Features (Links werden nachgetragen)
    • Intel Smart Response Technology
    • Lucid Virtu
    • Nvidia SLI (Anbindung: 8+8 Lanes)
    • AMD CrossfireX (Anbindung: 8+8 Lanes)
    • ASRock XFast LAN Technology
    • ASRock XFast USB Technology
    • ASRock C.C.O. (Combo Cooler Option)
    • ASRock App Charger

    Reviews
  • ASRock Z68 Extreme4 Gen3 ( Preisvergleich | Produktseite | User Manual )





    Ausstattung
    • Formfaktor:......... ATX, 305 x 244 mm
    • Sockel:............... LGA1155
    • Chipsatz:............ Intel Z68 (B3), PLX PEX8608
    • Steckplätze:........ 2x PCIe 3.0 x16 (16/0 oder 8/8), 1x PCIe 2.0 x16 (x4), 2x PCIe 2.0 x1, 2x PCI
    • Arbeitsspeicher:... 4x DDR3 (1066, 1333, 1600, 1866_OC, 2133_OC), bis 32GB, XMP Profile
    • Audio:................ Realtek ALC892 HD-Audio, THX TruStudio
    • LAN:.................. Broadcom BCM57781
    • Laufwerke:.......... 4x SATA-II & 2x SATA-III (Z68, RAID 0/1/5/JBOD), 2x SATA-III (Marvell SE9120, 1x Shared)
    • Extern IO:........... 1x PS2, VGA, DVI, HDMI, DisplayPort, RJ45, 4x USB2.0 / 2x USB3.0, 5x Audio, SPDIF, eSATA-III
    • Intern IO:........... 3x Fan, 3x USB2.0, USB3, FDD, COM, IEEE1394, SPDIF_HDMI

    Backpanel


    Besondere Features (Links werden nachgetragen)
    • Intel Smart Response Technology
    • Lucid Virtu
    • Nvidia SLI (Anbindung: 8+8 Lanes)
    • AMD CrossfireX (Anbindung: 8+8 Lanes)
    • ASRock XFast LAN Technology
    • ASRock XFast USB Technology
    • ASRock C.C.O. (Combo Cooler Option)
    • ASRock App Charger

    Reviews
  • ASRock Z68 Extreme7 Gen3 ( Preisvergleich | Produktseite | User Manual )





    Ausstattung
    • Formfaktor:......... ATX, 305 x 244 mm
    • Sockel:............... LGA1155
    • Chipsatz:............ Intel Z68 (B3), nForce 200 (BR04), PLX PEX8608
    • Steckplätze:........ 5x PCIe x16 (Anmerkungen siehe unten), 1x PCIe 2.0 x1, 1x PCI
    • Arbeitsspeicher:... 4x DDR3 (1066, 1333, 1600, 1866_OC, 2133_OC), bis 32GB, XMP Profile
    • Audio:................ Realtek ALC892 HD-Audio, THX TruStudio
    • LAN:.................. 2x Broadcom BCM57781
    • Laufwerke:.......... 4x SATA-II & 2x SATA-III (Z68, RAID 0/1/5/JBOD), 4x SATA-III (ASMedia ASM1061, 1x Shared)
    • Extern IO:........... 1x PS2, VGA, DVI, HDMI, DisplayPort, RJ45, 2x USB2.0 / 4x USB3.0, 5x Audio, SPDIF, eSATA-III, IEEE1394
    • Intern IO:........... 3x Fan, 4x USB2.0, USB3 (ASMedia ASM1042), COM, IEEE1394, SPDIF_HDMI

    Backpanel


    Folgende Konfigurationen der PCIe Lanes sind möglich:
    1) Sandy Bridge CPU

    ...

    2) Ivy Bridge CPU

    ...
    Zum Vergrößern anklicken....

    Besondere Features (Links werden nachgetragen)
    • Intel Smart Response Technology
    • Lucid Virtu
    • Nvidia SLI, 3-Way SLI
    • AMD CrossfireX, 3-Way CrossfireX, Quad CrossfireX
    • ASRock XFast LAN Technology
    • ASRock XFast USB Technology
    • ASRock C.C.O. (Combo Cooler Option)
    • ASRock App Charger

    Reviews
  • ASRock Fatal1ty Z68 Professional Gen3 ( Preisvergleich | Produktseite | User Manual )





    Ausstattung
    • Formfaktor:......... ATX, 305 x 244 mm
    • Sockel:............... LGA1155
    • Chipsatz:............ Intel Z68 (B3), PLX PEX8608
    • Steckplätze:........ 2x PCIe 3.0 x16 (16/0 oder 8/8), 1x PCIe 2.0 x16 (x4), 1x PCIe 2.0 x1, 2x PCI
    • Arbeitsspeicher:... 4x DDR3 (1066, 1333, 1600, 1866_OC, 2133_OC), bis 32GB, XMP Profile
    • Audio:................ Realtek ALC892 HD-Audio, THX TruStudio
    • LAN:.................. 2x Realtek RTL8111E
    • Laufwerke:.......... 4x SATA-II & 2x SATA-III (Z68, RAID 0/1/5/JBOD), 4x SATA-III (ASMedia ASM1061, 1x Shared), PATA
    • Extern IO:........... 1x PS2, VGA, 2x HDMI, RJ45, 4x USB2.0 / 4x USB3.0, 5x Audio, SPDIF, eSATA-III, IEEE1394
    • Intern IO:........... 3x Fan, 2x USB2.0, USB3 (ASMedia ASM1042), FDD, COM, IEEE1394, SPDIF_HDMI

    Backpanel


    Besondere Features (Links werden nachgetragen)
    • Intel Smart Response Technology
    • Lucid Virtu
    • Nvidia SLI
    • AMD CrossfireX, 3-Way CrossfireX
    • ASRock XFast LAN Technology
    • ASRock XFast USB Technology
    • ASRock C.C.O. (Combo Cooler Option)
    • ASRock App Charger
    • Fatal1ty Mouse Port

    Reviews

Kompatibilitätslisten (Kühler, Speicher)
Kompatibler Arbeitsspeicher (Bitte Anzahl der Module, Takt, Timings & vDIMM angeben!)

  • 16GB G.Skill RipJaws-X DDR3-1600 CL9 Quad Kit (F3-12800CL9Q-16GBXL) (User: Ilona Alex 1)
  • 16GB GeIL Black Dragon DDR3-1600 CL9 Quad Kit (GB316GB1600C9QC) (User: seppelchen)
  • 16GB Corsair Vengeance DDR3-1600 CL9 Quad Kit CMZ16GX3M4A1600C9 (User: Tekkno_Frank)
  • 2x 8GB G.Skill RipJaws-X DDR3-2133 CL11 Dual Kit (F3-17000CL11D-8GBXL) (User: Blubber120)
  • 2x 8GB Corsair Vengeance Low Profile DDR3-1600 CL9 Dual Kit (CML8GX3M2A1600C9W) (User: pajaa)
  • 2x 8GB TeamGroup Elite DDR3-1333 CL9 1.5v Dual Kit (TED38192M1333HC9DC) (User: derAlex, HaCkMaStEr)
  • 2x 8GB G.Skill Value DDR3-1333 CL9 Dual Kit (F3-10600CL9D-8GBNT) (User: AirZonk!)
  • 4x 4GB Mushkin Enhanced Silverline Stiletto DDR3-1333 CL9 (991770) (User: Mongoo)
  • 8GB G.Skill RipJaws-X DDR3-2133 CL11 Dual Kit (F3-17000CL11D-8GBXL) (User: Blubber120)
  • 8GB GeIL Black Dragon DDR3-2133 CL10 Dual Kit (GB38GB2133C10ADC) (User: ralle_h) (eventuell BIOS Update notwendig)
  • 8GB G.Skill RipJaws-X DDR3-2133 CL8 Dual Kit (F3-17000CL8D-4GBXMD) (User: Bin2good) (Hinweise beachten!)
  • 8GB G.Skill Sniper DDR3-1866 CL9 1.5v Dual Kit (F3-14900CL9D-8GBSR) (User: Røøki, psei2000)
  • 8GB Adata XPG G-Series DDR3-1600 CL9 Dual Kit (AX3U1600GC4G9-2G) (User: marc2040)
  • 8GB G.Skill Sniper DDR3-1600 CL9 1.25v Dual Kit (F3-12800CL9D-8GBSR2) (User: Power On)
  • 8GB G.Skill RipJaws DDR3-1600 CL9 1.5v Dual Kit (F3-12800CL9D-8GBRL) (User: Speed1980)
  • 8GB G.Skill Ripjaws-X DDR3-1600 CL9 1.5v Dual Kit (F3-12800CL9D-8GBXL) (User: prn)
  • 8GB Corsair Vengeance Low Profile DDR3-1600 CL9 Dual Kit (CML8GX3M2A1600C9) (User: heL!x)
  • 8GB Corsair Vengeance Low Profile DDR3L-1600 CL9 1.35v Dual Kit (CML8GX3M2A1600C9W) (User: pajaa, christian8672)
  • 8GB Corsair Vengeance DDR3-1600 CL9 1.5v Dual Kit (CMZ8GX3M2A1600C9) (User: kaltblut)
  • 8GB exceleram Black&White DDR3-1600 CL9 Dual Kit (EBW301A) (User: matti30)
  • 8GB GeIL Black Dragon DDR3-1600 CL9 Dual Kit (GB38GB1600C9DC) (User: matti30)
  • 8GB TeamGroup Elite DDR3-1333 CL9 1.5v Dual Kit (TED38192M1333HC9DC) (User: derAlex, HaCkMaStEr)
  • 2x 8GB G.Skill Value DDR3-1333 CL9 Dual Kit (F3-10600CL9D-8GBNT) (User: AirZonk!)
  • 8GB OCZ Gold Low-Voltage Intel Edition DDR3-1333 CL9 1.65v Dual Kit (OCZ3G1333LV8GK) (User: Scoty)
  • 4GB Corsair XMS3 DDR3-1600 CL7 1.65v Dual Kit (CMX4GX3M2A1600C7) (User: NyukiDeluxe)

Inkompatibler Arbeitsspeicher (Bitte Grund angeben, sofern möglich)

Kompatible CPU-Kühler
  • Alpenföhn Brocken (User: psei2000, delial)
  • Alpenföhn Himalaya (User: polarcat) (Achtung: nicht alle Modelle!)
  • Arctic Cooling Freezer 13 (User: Mongoo)
  • be quiet! Dark Rock Advanced C1 (User: heL!x)
  • Corsair H60 (User: prn)
  • Corsair H100 (User: Bin2good)
  • EKL Alpenföhn Brocken (User: HaCkMaStEr)
  • EKL Alpenföhn Matterhorn (User: matti30)
  • Noctua NH-C14 (User: Ilona Alex 1)
  • Noctua NH-D14 (User: Ilona Alex 1)
  • Noctua NH-U12P SE2 (User: Scoty)
  • Phanteks PH-TC14P (User: ralle_h, Extreme7 Gen3)
  • Prolimatech Genesis (User: Bin2good)
  • Prolimatech Megahalems Rev B (User: Speed1980)
  • Scythe Mine II (User: Perseus88, Z68 E4 G3)
  • Scythe Mugen II Revision B (User: derAlex)
  • Scythe Mugen III (User: StACK3R, christian8672)
  • Thermalright IFX-14 (User: Cyris888) (Achtung Hinweise beachten!)
  • Thermalright HR-02 (User: pajaa)
  • Thermalright Silver Arrow RT (Extreme7, User: Røøki)
  • Thermalright True Spirit 140 (User: psei2000)
  • Thermalright Ultra-120 eXtreme (User: pajaa)
  • Xigmatek HDT-S1283 (User: kaltblut)

Inkompatible CPU-Kühler (Bitte Grund angeben)
  • Alpenföhn Himalaya (kollidiert mit Heatpipe-Kühlung, P67 Extreme4 Gen3, User Foxyproxy)

Bekannte Probleme (Status)
1) kaltblut: Z68 Extreme3 Gen3 (1.00), Razer Deathadder - Mouseproblem im UEFI - ab 1.30 Fixed
2) Speed1980: Z68 Extreme3 Gen3 (1.00), Logitech G5 - Mouseproblem im UEFI - Fixed, mit aktuellen BIOS Versionen
3) kaltblut: Z68 Extreme3 Gen3 (1.00), Microsoft Sidewinder x4 - sporadische Bootprobleme - ERLEDIGT
4) Achtung, Hinweis von ASRock_User: Bitte vermeidet ein Downgrade nach dem Einspielen eines Ivy Bridge BIOS (betrifft alle Modelle)! (Erklärung)

Wichtig Info: Ivy Bridge Updates nicht auf B2 Platinen flashen!
Grund: Die ME 8 Firmware ist nicht mit dem B2 Stepping kompatibel.
Quelle: Wichtig Info: Ivy Bridge Updates nicht auf B2 Platinen flashen - page 1 - Intel Mainboards - PCTreiber Forum
Zum Vergrößern anklicken....

Allgemeine Infos & nützliche Links (weitere Vorschläge willkommen)
1) Nützliche Links

2) Die maximalen Auflösungen der Onboard Grafikausgänge (Quelle: ASRock)

  • DisplayPort bis zu 2560x1600 @ 60Hz
  • HDMI (1.4a) bis zu 1920x1200 @ 60Hz
  • DVI bis zu 1920x1200 @ 60Hz
  • D-Sub bis zu 2048x1536 @ 75Hz


PCIe Gen3 Informationen & FAQ
Vorraussetzungen: Ivy Bridge Prozessor + PCIe 3.0 Erweiterungskarte(n)

  • Q: Kann ich auch eine PCIe 2.0 Grafikkarte in den PCIe 3.0 Slots betreiben?
  • A: Ja natürlich, da die PCIe Standards abwärtskompatibel sind.

  • Q: --> deine Frage hier <--
  • A:

  • Q: --> deine Frage hier <--
  • A:

  • Q: --> deine Frage hier <--
  • A:


- Work in Progress -

:coolblue:​

Zuletzt bearbeitet:
Zum Vergrößern anklicken....
marc2040 schrieb:
Die Exsys hatte ich schon auch im Auge, die 1065 ist leider optisch der Gau, da bei mir alles schwarz ist.
Wem die Farbe egal ist, könnte die 1064 nehmen, 1065 ist low Profile!
Die Exsys EX-11064 wäre schwarz Exsys EX 11064 - EX-11064, nur in welchen Slot damit?
Mich irritieren die 3 Ausleger des PCB.
...
Zum Vergrößern anklicken....

Zur Exsys EX 11064: Das ist doch eine PCI Express x1 Karte.
Ich dachte, Du wolltest eine PCI und nicht eine PCIe ?

Zur 1065 low Profile und 1064 normal Profil: sorry.

Wenn Du diese Anzeige nicht sehen willst, registriere Dich und/oder logge Dich ein.
Da hast du recht mit PCI.
Das Problem ist, dass wenn ich mal eine zweite 3-Slot Graka einbauen will,
dann bleibt nur der PCIE6 Slot über. Alle anderen Slots sind dann belegt bzw. verdeckt.

Die Ex-11064 bietet halt mehr:
http://www.exsys.ch/download/manuals/EX-11064.pdf

Bleibt mir dann noch 2x16 auf PCIE1 und PCIE4, wenn ich die USB Karte auf PCIE6 stecke?
Oder bleibt mir dann nur noch 16/8/8?

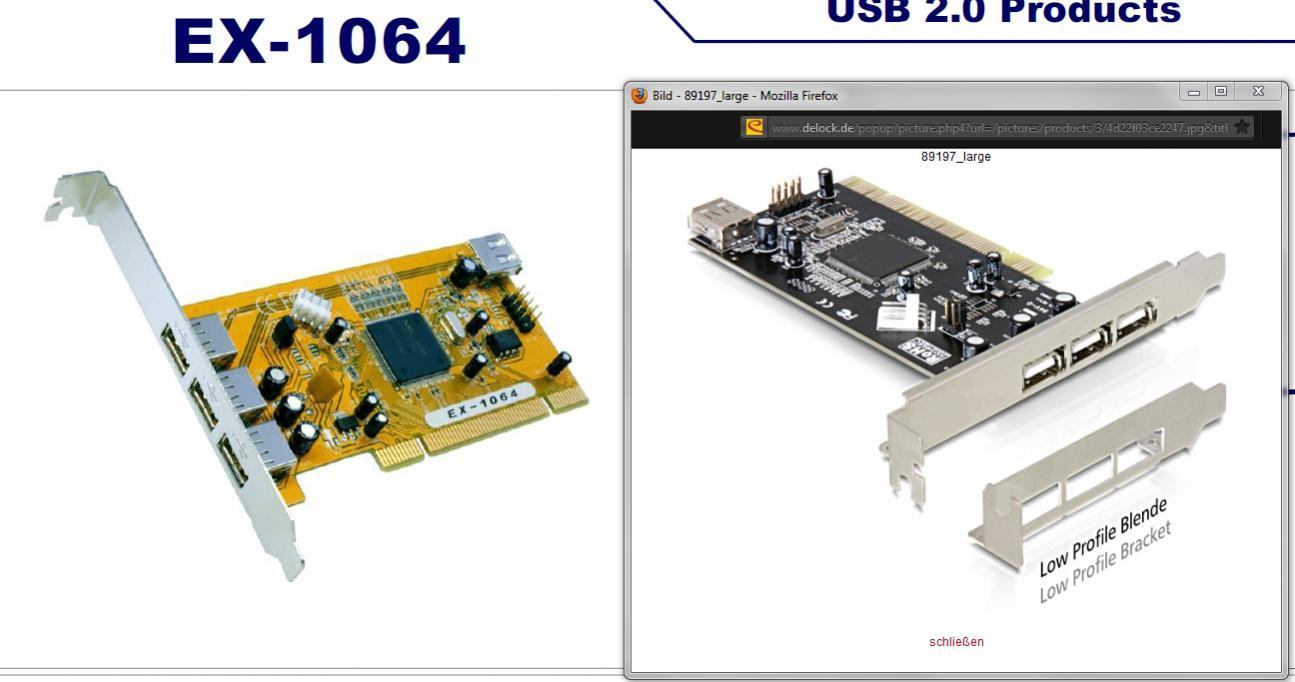

Nochmal zur Ex-1064:
Man muss nur lange genug suchen, denn wenn man das Layout auf dem anhängenden Bild vergleicht (links Ex-1064, rechts Delock 89197), dann könnte
man meinen die kommen aus einem Haus (bis auf ein paar kleine Unterschiede),
haben aber beide einen NEC. Der Packung der Delock liegt eine zusätzliche LP Blende bei.

Die Delock gibts hier (technikbilliger.de - Controller USB2.0 PCI Delock 3xext. 1xint. LP 89197) für € 14,38 inkl. Versand.


Anhänge

  • Ex-1064 - Dlock 89197.jpg
    Ex-1064 - Dlock 89197.jpg
    78,2 KB · Aufrufe: 48
Zuletzt bearbeitet:
Hallo...
Kleine frage am Rande.Habe das ASRock Z68 Extreme3 Gen3 was ist die Einstellung im uefi damit mein 2500K nicht runter taktet und stabil mit 3,3 GHz läuft.
Und kann man den Turbo auch ausschalten ???
Danke.

@ jdmEP

nee noch nicht xD!

1.30
1. Improve USB compatibility.
2. Support XMP 1.3 DRAM.
3. Update Raid ROM.

Aber es werden sich bestimmt schnell ein paar Tester finden :)

hm, weiß ich jetzt nimmer, ich wechsel leider öfters den Ram, als mir lieb ist ;o)

aber ich denk, wenn die 2133Mhz im XMP Profil eingetragen sind, sollte das auch problemlos laufen. Aktuell lass ich meine Drachen mit 1333Mhz (eigentlich 1600erter) und Cl7 laufen. Bin auch kein Freund mehr vom Übertakten, lass alles mit Standardtakt laufen, schnell genug ist´s eh und ich kann die Lüfter schön langsam drehen lassen. Das ist mir wichtiger als 5 oder 10 Fps mehr.

ich bin eigentlich auch nicht so der übertackter die leistung ist mehr als genug jedoch würd ich halt nurnoch die integrierte grafik nutzen wollen und die cpu halt auf 4-4,2ghz meine 4870 ist ein reiner stromfresser braucht im idle 70watt auch wenn ich den takt manuell runterregle. und mir fehlen halt noch paar frames für mein spiel :)

naja, rein für´s zocken kommste mit der integrierten Grafik net weit. Aber zum surfen isses schon gut, vor allem, weil man auch mit Hardwarebeschleunigung surfen kann, ohne dass die Grafikkarte wild hin und hertaktet.
Für ein paar Frames mehr wäre eher ne 6950 oder ne 560Ti angebracht ;)

wieso denn nicht ? also ich spiele eh wenig und wenn dann nur street fighter und auf 1920x1200 und das fast alles auf niedrig hab ich zwischen 55 und 62 frames das mit ddr1600cl9 und 4,2ghz die gpu auf 1800mhz im bios. mehr gehn leider die speicher nicht egal ob cl10 oder 11 würds halt gern testen und der pc ist auch so schön silent :)

edit : sry verschrieben läuft auf 1600 x xxx und nicht 1920 x xxx
aber habs nun mal im bios auf 2000mhz gestellt jetzt ists perfekt ^^ nun die frage ob es der gpu gut tut ?

Zuletzt bearbeitet:
Ilona Alex 1 schrieb:
Windows installieren via USB3 Port wird wohl nicht möglich sein, die Treiber für den Asmedia USB3 Chip werden ja erst nach der Windows Installation installiert.

Da Windows von Haus aus kein USB3 kennt frage ich mich wie das funzen soll, müsste der AsrocK Mann aber auch wissen.........
Zum Vergrößern anklicken....




WAS ??? Das war für mich mit einer der Hauptargumente warum ich das Board haben möchte. Der Verkäufer im KM Shop hat mir vorher ganz stolz nämlich erzählt das dies ohne Probleme bei dem Board funktionieren soll

Na tolle Nummer auch, DANKE KM :motz:

---------- Beitrag hinzugefügt um 04:56 ---------- Vorheriger Beitrag war um 04:33 ----------
marc2040 schrieb:
@ Exclusiv,

schau mal auf die Seite 58 http://www.hardwareluxx.de/community/18016847-post1435.html
Das wirst du fast 1:1 abschreiben können.
Zum Vergrößern anklicken....


Da ich selbst momentan noch den Boxed drin habe, gehe ich das Wagnis auch " NOCH " nicht ein :asthanos:

Sieht aber soweit gut aus.

DRAM 1,500V ? keine Probleme damit das es evtl. zu wenig V ist ? Dachte 1,6 - 1,65V währen normal ?

Achso, könnte ich diese Werte soweit übernehmen um auch auf meinem Boxed etwas Oc betreiben zu können ? Währen 3,7 - 3,8 GHz möglich ?

falls ja, welche deiner Werte müsste ich abändern und durch welche genauen Werte ersetzen ?


EDIT: Hat sich erledigt mit der DRAM Spannung. Die 1.6 - 1.65V sind ja noch für " alte " DDR3 Rams die Specs gewesen, neue hingegen haben laut meiner Recherche 1.55 - 1.75V je nach Selektions Typ beim jeweiligen DDR3 RAM !!!


MFG

Zuletzt bearbeitet:
Kann ich das bedenkenlos so übernehmen ?
Zum Vergrößern anklicken....

was manche für Fragen stellen :d

probiers doch einfach aus und du wirst schon sehen/merken ob´s läuft oder net ;o)

marc2040 schrieb:
Da hast du recht mit PCI.
Das Problem ist, dass wenn ich mal eine zweite 3-Slot Graka einbauen will,
dann bleibt nur der PCIE6 Slot über. Alle anderen Slots sind dann belegt bzw. verdeckt.

Die Ex-11064 bietet halt mehr:
http://www.exsys.ch/download/manuals/EX-11064.pdf

Bleibt mir dann noch 2x16 auf PCIE1 und PCIE4, wenn ich die USB Karte auf PCIE6 stecke?
Oder bleibt mir dann nur noch 16/8/8?

Nochmal zur Ex-1064:
Man muss nur lange genug suchen, denn wenn man das Layout auf dem anhängenden Bild vergleicht (links Ex-1064, rechts Delock 89197), dann könnte
man meinen die kommen aus einem Haus (bis auf ein paar kleine Unterschiede),
haben aber beide einen NEC. Der Packung der Delock liegt eine zusätzliche LP Blende bei.

Die Delock gibts hier (technikbilliger.de - Controller USB2.0 PCI Delock 3xext. 1xint. LP 89197) für € 14,38 inkl. Versand.
Zum Vergrößern anklicken....

Die Delock 89197 und die Ex-1064 sind sich optisch wirklich sehr ähnlich.
Auf Windows 7 Support würde ich achten (bei den exsys hatte ich einen Link
dazu angegeben, bei Delock jetzt nicht danach gesucht), obwohl das sowieso alle
Karten können sollten.

Wenn Du aber wirklich doch PCIe verwenden willst, dann würde ich mir eine zusätzliche
USB3.0 Karte kaufen, da diese ja abwärtskompatibel sein sollen.

16/8/8 : keine Ahnung.

Offset wird doch zur Vcore hinzugefügt, oder ?

kann ich da auch minus werte einstellen ?
also Ocen und etwas undervolten ?

ok, danke dir

hätte aber noch nen paar fragen

hatte vorhin mal nur den multi auf 42 gesetzt und sonst nix weiter gemacht
dann als ich unter win primen wollte springt der multi nach ein paar sekunden auf 40 zurück
kann mir einer sagen warum ?
temps waren bei rund 45°
btw ist es besser den turbo auszuschalten ?
wenn ja wo kann ich das machen hab unter octweaker irgendwie nix gefunden :(

€ was ist in bezug auf die VCore besser ?
fixed oder offset ?

Zuletzt bearbeitet:
Ich habe derzeit auf meinen Z68 Extreme4 Gen3 2x4GB RAM verbaut. Nun sind ja die RAM Preise noch sehr nieder (sollen ja bald steigen wieder) daher frage ich mich ob ich nicht nochmal 2x4GB Kaufen soll so das ich dann 16GB RAM hätte. Mach das Sinn überhaubt derzeit bzw auch schon für die Zukunft wenn Windows 8 kommt usw.?

@Babarecords, dann frage mal den guten Mann wie USB3 ohne Treiber funktionieren soll?
Ist doch logisch das es nicht geht, zuerst Windows installieren, Windows kann mit USB3 nichts anfangen, erkennt es nicht! USB3 wird erst dann, wenn das OS installiert ist, als solches erkannt wenn du den Treiber installierst.

Aber es macht doch nichts, die paar Minuten die du das OS von einem USB3 Stick schneller installiert hättest sind nicht der Rede wert.
Ich installiere immer noch mit DVD und es geht mir schnell genug.

Zuletzt bearbeitet:
Ich bin bei meinem Z68 Extreme 4 Gen 3 noch ein wenig beim Probieren.
Vorneweg: ich hatte noch nie ein RAID in einem Rechner und kenne nur die Theorie
dahinter.

Meine 2 Hitachi Ultrastar A7K3000 2000GB hängen nicht am Marvell und ich habe sie mal probehalber in einem RAID1 zusammengefasst.
Laufwerk unter Windows 7 Ultimate erstellt.
Und dann mit HD Tune 2.55 geprüft.

Irgendwie kommt mir das Ergebnis sehr schwach vor.
Minimum sind 68.7MB/sec
Max 146.6MB/s
Average 109.8 MB/s

Access Time 10.3ms
Burst Rate: 1404.7MB/sec

Mir ist klar, dass RAID1 etwas an Performance kostet, aber sollte da nicht mehr drin sein?

Hitachi Ultrastar 7K3000 3TB SATA 3 HDD
schreibt bei der 3TB Platte im RAID0 von ca 222MB/s
Das kann doch nicht auf ca die Hälfte schrumpfen?

Intel Rapid Storage Tool sagt mir, dass alles ok ist.
RAID1, 1.8TB, "Datenstreifengrösse" 64KB

Habe ich vergessen, etwas einzustellen?

Zuletzt bearbeitet:
SenSej schrieb:
ok, danke dir

hätte aber noch nen paar fragen

hatte vorhin mal nur den multi auf 42 gesetzt und sonst nix weiter gemacht
dann als ich unter win primen wollte springt der multi nach ein paar sekunden auf 40 zurück
kann mir einer sagen warum ?
temps waren bei rund 45°
btw ist es besser den turbo auszuschalten ?
wenn ja wo kann ich das machen hab unter octweaker irgendwie nix gefunden :(

€ was ist in bezug auf die VCore besser ?
fixed oder offset ?
Zum Vergrößern anklicken....

Du musst entweder die Powerlimits anpassen um den Multi zu stabilisierren,
(wie das geht wurde hier im Fred schon xmal erklärt) oder den
Powermodus deaktivieren.
Dazu musst Du C1E im Bios deaktivieren und ebenso Intel Speedstep.

Dann taktet die Cpu im Idle aber nicht mehr runter (Takt und Spannung).

Bevor ich anfange zig Seiten zu lesen,
wie übertaktet ihr jetzt per Fixspannung oder Offset ?

fix = ein fest eingestellter vcore wert
offset = vid + x.xx V -> ohne last ist die vid aktiv
Zum Vergrößern anklicken....

"pll overvoltage" auf "enabled" stellen ???

servus,
eine schnelle frage:
3 way sli wie ich grad seh is ja möglich eingentlich müsste es ja auch gehen troz 3 way sli eine soundkarte noch in den 3 slot reinzustecken. oder?

welches board?

Anmelden, um zu antworten.
Hardwareluxx setzt keine externen Werbe- und Tracking-Cookies ein. Auf unserer Webseite finden Sie nur noch Cookies nach berechtigtem Interesse (Art. 6 Abs. 1 Satz 1 lit. f DSGVO) oder eigene funktionelle Cookies. Durch die Nutzung unserer Webseite erklären Sie sich damit einverstanden, dass wir diese Cookies setzen. Mehr Informationen und Möglichkeiten zur Einstellung unserer Cookies finden Sie in unserer Datenschutzerklärung.


Zurück
Oben Unten refresh
