[Sammelthread] Asrock X370 Taichi / Fatal1ty X370 Professional Gaming

Sammelthread Asrock X370 Taichi / Fatal1ty X370 Professional Gaming

attachment.php



X370 Taichi

-Herstellerlink- -Handbuch- -Preisvergleich-
attachment.php





Fatal1ty X370 Professional Gaming

-Herstellerlink- -Handbuch- -Preisvergleich-
attachment.php

​

Inhaltsverzeichnis:

  • Spezifikationen
  • Links & Reviews
  • UEFI History
  • Q&A
  • Ram & Kühler Kompabilitäts-Liste
  • OC


Technische Daten / Spezifikationen:

Gemeinsame Technische Spezifikationen:

  • CPU:
    AMD AM4 Socket Ryzen Series (Summit Ridge)
  • Chipsatz:
    AMD X370 Promontory
  • Memory:
    Supports DDR4 3200+ (OC)
  • Expansion-Slots:
    2 PCIe 3.0 x16 (16/0 - 8/8), 1 PCIe 2.0 x16, 2 PCIe 2.0 x1, 1 M.2 (Key E - belegt mit WiFI-BT-Modul)
  • Storage:
    10 Sata3, 1 UltraM.2 (PCIe Gen3 x4 & Sata3), 1 M.2 (PCIe Gen2 x4)
  • USB:
    2 USB 3.1 (Type-A, Type-C), 10 USB 3.0 (4 Front, 6 Rear)
  • Network :
    1 Intel Gigabit Lan (10|100|1000 Mb/s - Intel I211AT), 1 Intel 802.11ac (IEEE 802.11a/b/g/n/ac, Dual-Band (2,4|5Ghz))
  • Audio:
    7.1 Channel HD Audio (Realtek ALC 1220)
  • Others:
    1 PS/2 Maose/Keyboard-Port (with Y-Cable Support), 1 Clear CMOS Switch
X370 Taichi:

  • Audio-Software:
    Purity Sound 4
  • Vollständige Spezifikationen:
    Code:
    Einzigartige Features
    ASRock USB 3.1
    - ASRock USB 3.1 Type-A Port (10 Gb/s)
    - ASRock USB 3.1 Type-C Port (10 Gb/s)
    ASRock Super Alloy
    - XXL Aluminum Alloy Heatsink
    - Premium 60A Power Choke
    - Premium Memory Alloy Choke (Reduces 70% core loss compared to iron powder choke)
    - Dual-Stack MOSFET (DSM)
    - Nichicon 12K Black Caps (100% Japan made high quality conductive polymer capacitors)
    - I/O Armor
    - Matte Black PCB
    - High Density Glass Fabric PCB
    - 2oz Copper PCB
    Intel® 802.11ac WiFi
    ASRock Steel Slots
    ASRock Ultra M.2 (PCIe Gen3 x4 & SATA3)
    ASRock Full Spike Protection (for all USB, Audio, LAN Ports)
    ASRock Live Update & APP Shop

CPU
    - Supports AMD AM4 Socket Ryzen Series CPUs (Summit Ridge)
    - IR Digital PWM
    - 16 Power Phase design
    - Supports 300W EX OC
    - Supports ASRock Hyper BCLK Engine II

Chipsatz
    - AMD Promontory X370

 Arbeitsspeicher
    - Dual Channel DDR4 Memory Technology
    - 4 x DDR4 DIMM Slots
    - Supports DDR4 3200+(OC)/2933(OC)/2667/2400/2133 ECC and non-ECC, un-buffered memory*
    - Max. capacity of system memory: 64GB**
    - 15μ Gold Contact in DIMM Slots

    *Please refer to Memory Support List on ASRock's website for more information.
    Please refer to below table for DDR4 UDIMM maximum frequency support.
    Ryzen Series CPUs:
    UDIMM Memory Slot    Frequency(MHZ)
    A1    A2    B1    B2
    -    SR    -    -    2667
    -    DR    -    -    2667
    -    SR    -    SR    2667
    -    DR    -    DR    2400-2667
    SR    SR    SR    SR    2133-2400
    SR/DR    DR    SR/DR    DR    1866-2133

    SR: Single rank DIMM, 1Rx4 or 1Rx8 on DIMM module label
    DR: Dual rank DIMM, 2Rx4 or 2Rx8 on DIMM module label

    **Due to the operating system limitation, the actual memory size may be less than 4GB for the reservation for system usage under Windows® 32-bit OS. For Windows® 64-bit OS with 64-bit CPU, there is no such limitation.

BIOS
    - 128Mb AMI UEFI Legal BIOS with GUI support
    - Supports "Plug and Play"
    - ACPI 5.1 compliance wake up events
    - Supports jumperfree
    - SMBIOS 2.3 support
    - CPU, VCORE_NB, DRAM, VPPM, PCH 1.05V, +1.8V, VDDP, PROM 2.5V, Voltage Multi-adjustment

Grafik
    - n/a

Audio
    - 7.1 CH HD Audio with Content Protection (Realtek ALC1220 Audio Codec)
    - Premium Blu-ray Audio support
    - Supports Surge Protection
    - Supports Purity Sound™ 4
    - Nichicon Fine Gold Series Audio Caps
    - 120dB SNR DAC with Differential Amplifier
    - TI NE5532 Premium Headset Amplifier for Front Panel Audio Connector (Supports up to 600 Ohm headsets)
    - Pure Power-In
    - Direct Drive Technology
    - PCB isolate shielding
    - Impedance Sensing on Line Out port
    - Individual PCB Layers for R/L Audio Channel
    - Gold Audio Jacks
    - 15μ Gold Audio Connector
    - Supports DTS Connect

LAN
    - Gigabit LAN 10/100/1000 Mb/s
    - GigaLAN Intel® I211AT
    - Supports Wake-On-LAN
    - Supports Lightning/ESD Protection
    - Supports Energy Efficient Ethernet 802.3az
    - Supports PXE

Drahtloses LAN
    - Intel® 802.11ac WiFi Module (Free Bundle)
    - Supports IEEE 802.11a/b/g/n/ac
    - Supports Dual-Band (2.4/5 GHz)
    - Supports high speed wireless connections up to 433Mbps
    - Supports Bluetooth 4.2 / 3.0 + High speed class II

Steckplätze
    - 2 x PCI Express 3.0 x16 Slots (single at x16 (PCIE2); dual at x8 (PCIE2) / x8 (PCIE3))*
    - 1 x PCI Express 2.0 x16 Slot (PCIE5 @ x4 mode)**
    - 2 x PCI Express 2.0 x1 Slots
    - Supports AMD Quad CrossFireX™ and CrossFireX™
    - Supports NVIDIA® Quad SLI™ and SLI™
    - 1 x Vertical M.2 Socket (Key E) with the bundled WiFi-802.11ac module (on the rear I/O)
    - 15μ Gold Contact in VGA PCIe Slot (PCIE2)

    *Supports NVMe SSD as boot disks

    **If PCIE5 slot is occupied, M2_2 will be disabled

Storage
    - 8 x SATA3 6.0 Gb/s Connectors, support RAID (RAID 0, RAID 1 and RAID 10), NCQ, AHCI and Hot Plug
    - 2 x SATA3 6.0 Gb/s Connectors by ASMedia ASM1061, support NCQ, AHCI and Hot Plug
    - 1 x Ultra M.2 Socket (M2_1), supports M Key type 2242/2260/2280 M.2 SATA3 6.0 Gb/s module and M.2 PCI Express module up to Gen3 x4 (32 Gb/s)
    - 1 x M.2 Socket (M2_2), supports M Key type 2230/2242/2260/2280 M.2 PCI Express module up to Gen2 x4 (20 Gb/s)*

    *If M2_2 is occupied, PCIE5 slot will be disabled
    Supports NVMe SSD as boot disks
    Supports ASRock U.2 Kit

Anschluss
    - 1 x Power LED and Speaker Header
    - 1 x AMD Fan LED Header
    - 2 x RGB LED Headers*
    - 1 x CPU Fan Connector (4-pin)**
    - 1 x CPU Optional/Water Pump Fan Connector (4-pin) (Smart Fan Speed Control)***
    - 2 x Chassis Fan Connectors (4-pin) (Smart Fan Speed Control)****
    - 1 x Chassis Optional/Water Pump Fan Connector (4-pin) (Smart Fan Speed Control)*****
    - 1 x 24 pin ATX Power Connector (Hi-Density Power Connector)
    - 1 x 8 pin 12V Power Connector (Hi-Density Power Connector)
    - 1 x Front Panel Audio Connector (15μ Gold Audio Connector)
    - 1 x AMD LED Fan USB Header
    - 2 x USB 2.0 Headers (Support 4 USB 2.0 ports) (Supports ESD Protection)
    - 2 x USB 3.0 Headers (Support 4 USB 3.0 ports) (Supports ESD Protection)
    - 1 x Dr. Debug with LED

    *Supports up to 12V/3A, 36W LED Strip

    **The CPU Fan Connector supports the CPU fan of maximum 1A (12W) fan power.

    ***The CPU Optional/Water Pump Fan supports the water cooler fan of maximum 1.5A (18W) fan power.

    ****The Chassis Optional/Water Pump Fan supports the water cooler fan of maximum 1.5A (18W) fan power.

    *****CPU_FAN1, CHA_FAN1, CHA_FAN2 can auto detect if 3-pin or 4-pin fan is in use.

Blende
    - 2 x Antenna Ports
    - 1 x PS/2 Mouse/Keyboard Port
    - 1 x Optical SPDIF Out Port
    - 1 x USB 3.1 Type-A Port (10 Gb/s) (Supports ESD Protection)
    - 1 x USB 3.1 Type-C Port (10 Gb/s) (Supports ESD Protection)
    - 6 x USB 3.0 Ports (Supports ESD Protection)
    - 1 x RJ-45 LAN Port with LED (ACT/LINK LED and SPEED LED)
    - 1 x Clear CMOS Switch
    - HD Audio Jacks: Rear Speaker / Central / Bass / Line in / Front Speaker / Microphone (Gold Audio Jacks)

Software und UEFI

    Software
    - ASRock A-Tuning
    - ASRock RGB LED
    - ASRock APP Charger
    - ASRock XFast LAN*

    UEFI
    - ASRock Full HD UEFI
    - ASRock Instant Flash
    - ASRock Internet Flash
    - ASRock Crashless BIOS
    - ASRock Easy RAID Installer

    *These utilities can be downloaded from ASRock Live Update & APP Shop.

Support-CD
    - Drivers, Utilities, AntiVirus Software (Trial Version), Google Chrome Browser and Toolbar

Produktzubehör
    - Quick Installation Guide, Support CD, I/O Shield
    - 4 x SATA Data Cables
    - 1 x ASRock SLI_HB_Bridge_2S Card
    - 2 x ASRock WiFi 2.4/5 GHz Antennas
    - 2 x Screws for M.2 Sockets

Hardware überwachung
    - Temperature Sensing: CPU, CPU Optional/Water Pump, Chassis, Chassis Optional/Water Pump Fans
    - Fan Tachometer: CPU, CPU Optional/Water Pump, Chassis, Chassis Optional/Water Pump Fans
    - Quiet Fan (Auto adjust chassis fan speed by CPU temperature): CPU, CPU Optional/Water Pump, Chassis, Chassis Optional/Water Pump Fans
    - Fan Multi-Speed Control: CPU, CPU Optional/Water Pump, Chassis, Chassis Optional/Water Pump Fans
    - Voltage monitoring: +12V, +5V, +3.3V, CPU Vcore, VCORE_NB, DRAM, PCH 1.05V, +1.8V, VDDP

Formfaktor
    - ATX Form Factor: 12.0-in x 9.6-in, 30.5 cm x 24.4 cm

Betriebssystem
    - Microsoft® Windows® 10 64-bit*

    *For the updated Windows® 10 driver, please visit ASRock's website for details.

Zertifizierungen
    - FCC, CE
    - ErP/EuP ready (ErP/EuP ready power supply is required)

Fatal1ty X370 Professional Gaming

  • Audio-Software:
    Creative Sound Blaster Cinema 3
  • Network zusätzlich:
    1 Aquantia 5 Gigabit Lan (10|100|1000|2500|5000 Mb/s - Aquantia AQC108)
  • Onboard:
    1 COM Port Header, 1 TPM Header, 1 Power Switch, 1 Reset Switch
  • Vollständige Spezifikationen:
    Code:
    Gaming Armor
    Power
    - Hi-Density Power Connectors (24 pin and 8 pin)
    Memory
    - 15μ Gold Contact in DIMM Slots
    VGA Card
    - 15μ Gold Contact in VGA PCIe Slot (PCIE2)
    Internet
    - AQUANTIA 5G LAN
    - Intel® LAN
    Cooling
    - XXL Aluminum Alloy Heatsink
    - Heat Pipe Design
    Audio
    - Creative Sound Blaster™ Cinema 3

Einzigartige Features
    ASRock USB 3.1
    - ASRock USB 3.1 Type-A Port (10 Gb/s)
    - ASRock USB 3.1 Type-C Port (10 Gb/s)
    ASRock Super Alloy
    - XXL Aluminum Alloy Heatsink
    - Premium 60A Power Choke
    - Premium Memory Alloy Choke (Reduces 70% core loss compared to iron powder choke)
    - Dual-Stack MOSFET (DSM)
    - Nichicon 12K Black Caps (100% Japan made high quality conductive polymer capacitors)
    - I/O Armor
    - Matte Black PCB
    - High Density Glass Fabric PCB
    - 2oz Copper PCB
    AQUANTIA 5G LAN
    Intel® 802.11ac WiFi
    ASRock Steel Slots
    ASRock Ultra M.2 (PCIe Gen3 x4 & SATA3)
    ASRock Ultra USB Power
    ASRock Full Spike Protection (for all USB, Audio, LAN Ports)
    ASRock Live Update & APP Shop

CPU
    - Supports AMD AM4 Socket Ryzen Series CPUs (Summit Ridge)
    - IR Digital PWM
    - 16 Power Phase design
    - Supports 300W EX OC
    - Supports ASRock Hyper BCLK Engine II

Chipsatz
    - AMD Promontory X370

Arbeitsspeicher
    - Dual Channel DDR4 Memory Technology
    - 4 x DDR4 DIMM Slots
    - Supports DDR4 3200+(OC)/2933(OC)/2667/2400/2133 ECC & non-ECC, un-buffered memory*
    - Max. capacity of system memory: 64GB**
    - 15μ Gold Contact in DIMM Slots

    *Please refer to Memory Support List on ASRock's website for more information.
    Please refer to below table for DDR4 UDIMM maximum frequency support.
    Ryzen Series CPUs:
    UDIMM Memory Slot    Frequency(MHZ)
    A1    A2    B1    B2
    -    SR    -    -    2667
    -    DR    -    -    2667
    -    SR    -    SR    2667
    -    DR    -    DR    2400-2667
    SR    SR    SR    SR    2133-2400
    SR/DR    DR    SR/DR    DR    1866-2133


    SR: Single rank DIMM, 1Rx4 or 1Rx8 on DIMM module label
    DR: Dual rank DIMM, 2Rx4 or 2Rx8 on DIMM module label

    **Due to the operating system limitation, the actual memory size may be less than 4GB for the reservation for system usage under Windows® 32-bit OS. For Windows® 64-bit OS with 64-bit CPU, there is no such limitation.

BIOS
    - 128Mb AMI UEFI Legal BIOS with GUI support
    - Supports "Plug and Play"
    - ACPI 5.1 compliance wake up events
    - Supports jumperfree
    - SMBIOS 2.3 support
    - CPU, VCORE_NB, DRAM, VPPM, PCH 1.05V, +1.8V, VDDP, PROM 2.5V, Voltage Multi-adjustment

Grafik
    - n/a

Audio
    - 7.1 CH HD Audio with Content Protection (Realtek ALC1220 Audio Codec)
    - Premium Blu-ray Audio support
    - Supports Surge Protection
    - Nichicon Fine Gold Series Audio Caps
    - 120dB SNR DAC with Differential Amplifier
    - TI NE5532 Premium Headset Amplifier for Front Panel Audio Connector (Supports up to 600 Ohm headsets)
    - Pure Power-In
    - Direct Drive Technology
    - PCB Isolate Shielding
    - Impedance Sensing on Line Out port
    - Individual PCB Layers for R/L Audio Channel
    - RGB LED
    - Gold Audio Jacks
    - 15μ Gold Audio Connector
    - Supports Creative Sound Blaster™ Cinema 3

LAN
    1 x 5 Gigabit LAN 100/1000/2500/5000 Mb/s (AQUANTIA AQC108):
    - Supports Wake-On-LAN
    - Supports Lightning/ESD Protection
    - Supports PXE
    1 x Intel® Gigabit LAN 10/100/1000 Mb/s (1 x Intel® I211AT):
    - Supports Wake-On-LAN
    - Supports Lightning/ESD Protection
    - Supports Energy Efficient Ethernet 802.3az
    - Supports PXE

Drahtloses LAN
    - Intel® 802.11ac WiFi Module (Free Bundle)
    - Supports IEEE 802.11a/b/g/n/ac
    - Supports Dual-Band (2.4/5 GHz)
    - Supports high speed wireless connections up to 433Mbps
    - Supports Bluetooth 4.2 / 3.0 + High speed class II

Steckplätze
    - 2 x PCI Express 3.0 x16 Slots (single at x16 (PCIE2); dual at x8 (PCIE2) / x8 (PCIE3))*
    - 1 x PCI Express 2.0 x16 Slot (PCIE5 @ x4 mode)
    - 2 x PCI Express 2.0 x1 Slots
    - Supports AMD Quad CrossFireX™ and CrossFireX™
    - Supports NVIDIA® Quad SLI™ and SLI™
    - 1 x Vertical M.2 Socket (Key E) with the bundled WiFi-802.11ac module (on the rear I/O)
    - 15μ Gold Contact in VGA PCIe Slot (PCIE2)

    *Supports NVMe SSD as boot disks
    If PCIE5 slot is occupied, M2_2 will be disabled

Storage
    - 8 x SATA3 6.0 Gb/s Connectors, support RAID (RAID 0, RAID 1 and RAID 10), NCQ, AHCI and Hot Plug
    - 2 x SATA3 6.0 Gb/s Connectors by ASMedia ASM1061, support NCQ, AHCI and Hot Plug
    - 1 x Ultra M.2 Socket (M2_1), supports M Key type 2242/2260/2280 M.2 SATA3 6.0 Gb/s module and M.2 PCI Express module up to Gen3 x4 (32 Gb/s)*
    - 1 x M.2 Socket (M2_2), supports M Key type 2230/2242/2260/2280 M.2 PCI Express module up to Gen2 x4 (20 Gb/s)*

    *If M2_2 is occupied, PCIE5 slot will be disabled
    Supports NVMe SSD as boot disks
    Supports ASRock U.2 Kit

Anschluss
    - 1 x COM Port Header
    - 1 x TPM Header
    - 1 x Power LED and Speaker Header
    - 1 x AMD Fan LED Header
    - 2 x RGB LED Headers*
    - 1 x CPU Fan Connector (4-pin)**
    - 1 x CPU Optional/Water Pump Fan Connector (4-pin) (Smart Fan Speed Control)***
    - 2 x Chassis Fan Connectors (4-pin) (Smart Fan Speed Control)
    - 1 x Chassis Optional/Water Pump Fan Connector (4-pin) (Smart Fan Speed Control)****
    - 1 x 24 pin ATX Power Connector (Hi-Density Power Connector)
    - 1 x 8 pin 12V Power Connector (Hi-Density Power Connector)
    - 1 x Front Panel Audio Connector (15μ Gold Audio Connector)
    - 1 x AMD LED Fan USB Header
    - 2 x USB 2.0 Headers (Support 4 USB 2.0 ports) (Supports ESD Protection)
    - 2 x USB 3.0 Headers (Support 4 USB 3.0 ports) (Supports ESD Protection)
    - 1 x Dr. Debug with LED
    - 1 x Power Switch with LED
    - 1 x Reset Switch with LED

    *Supports up to 12V/3A, 36W LED Strip

    **The CPU Fan Connector supports the CPU fan of maximum 1A (12W) fan power.

    ***The CPU Optional/Water Pump Fan supports the water cooler fan of maximum 1.5A (18W) fan power.

    ****The Chassis Optional/Water Pump Fan supports the water cooler fan of maximum 1.5A (18W) fan power.
    CPU_FAN1, CHA_FAN1, CHA_FAN2 can auto detect if 3-pin or 4-pin fan is in use.

Blende
    - 2 x Antenna Ports
    - 1 x PS/2 Mouse/Keyboard Port
    - 1 x Optical SPDIF Out Port
    - 1 x USB 3.1 Type-A Port (10 Gb/s) (Supports ESD Protection)
    - 1 x USB 3.1 Type-C Port (10 Gb/s) (Supports ESD Protection)*
    - 6 x USB 3.0 Ports (Supports ESD Protection)**
    - 2 x RJ-45 LAN Ports with LED (ACT/LINK LED and SPEED LED)
    - 1 x Clear CMOS Switch
    - HD Audio Jacks: Rear Speaker / Central / Bass / Line in / Front Speaker / Microphone (Gold Audio Jacks)

    *Ultra USB Power is supported on USB3_5_6 ports.
    ACPI wake-up function is not supported on USB3_5_6 ports.

    **1 x Fatal1ty Mouse Port (USB 3.0) is included

Software und UEFI

    Software
    - ASRock F-Stream
    - ASRock RGB LED
    - ASRock Key Master
    - ASRock APP Charger
    - ASRock XFast LAN*

    UEFI
    - ASRock Full HD UEFI
    - ASRock Instant Flash
    - ASRock Internet Flash
    - ASRock Crashless BIOS
    - ASRock Easy RAID Installer

    *These utilities can be downloaded from ASRock Live Update & APP Shop.

Support-CD
    - Drivers, Utilities, AntiVirus Software (Trial Version), Google Chrome Browser and Toolbar

Produktzubehör
    - Quick Installation Guide, Support CD, I/O Shield
    - 4 x SATA Data Cables
    - 1 x ASRock SLI_HB_Bridge_2S Card
    - 2 x ASRock WiFi 2.4/5 GHz Antennas
    - 2 x Screws for M.2 Sockets

Hardware überwachung
    - Temperature Sensing: CPU, CPU Optional/Water Pump, Chassis, Chassis Optional/Water Pump Fans
    - Fan Tachometer: CPU, CPU Optional/Water Pump, Chassis, Chassis Optional/Water Pump Fans
    - Quiet Fan (Auto adjust chassis fan speed by CPU temperature): CPU, CPU Optional/Water Pump, Chassis, Chassis Optional/Water Pump Fans
    - Fan Multi-Speed Control: CPU, CPU Optional/Water Pump, Chassis, Chassis Optional/Water Pump Fans
    - Voltage monitoring: +12V, +5V, +3.3V, CPU Vcore, VCORE_NB, DRAM, PCH 1.05V, +1.8V, VDDP

Formfaktor
    - ATX Form Factor: 12.0-in x 9.6-in, 30.5 cm x 24.4 cm

Betriebssystem
    - Microsoft® Windows® 10 64-bit*

    *For the updated Windows® 10 driver, please visit ASRock's website for details.

Zertifizierungen
    - FCC, CE
    - ErP/EuP ready (ErP/EuP ready power supply is required)

Links & Reviews:

Allgemeine Links

X370 Taichi:

Fatal1ty X370 Professional Gaming

UEFI History:

X370 Taichi:
Link Asrock
  • 2.00
    Update AGESA to 1.0.0.4a, Precision Boost - Adjusts clock speeds in 25MHz increments in BIOS setup
  • 2.20
    Update Agesa Version string "SummitPI-AM4 1.0.0.4a
  • 2.30
    Enhance OC setting for advanced Overclocker
  • 2.40
    Update AGESA to 1.0.0.6
  • 3.00
    Update AGESA to 1.0.0.6a
  • 3.10
    Update AGESA to 1.0.0.6b. No memory ABL(AGESA Boot Loader) or training changes. Add setup options to select SMART fan temperature source. Change default to monitor external CPU temperature. Windows update is available for version P3.00 or later.
  • 3.20
    With JEDEC 2666MHz DDR4 module, default set DDR4 frequency to 2666MHz. Test with SANMAX SMD4-U8G48MH-26VR and SMD4-U16G48MH-26VR.
  • 3.30
    Bridge BIOS
  • 4.40
    Update AGESA for future coming processors.
    * Before updating this BIOS, please update the BIOS to P3.30 firstly
  • 4.60
    Update AMD AGESA to PinnaclePI-AM4_1.0.0.1a.
    * Before updating this BIOS, please update the BIOS to P3.30 firstly     (Einwurf: Wenn nicht das 4.40 schon drauf ist)
  • 4.70
    Enhance compatibility for Raven CPU with Intel WiFi.
    * Before updating this BIOS, please update the BIOS to P3.30 firstly     (Einwurf: Wenn nicht das 4.40 oder höher schon drauf ist)
  • 4.80
    Update PinnaclePI-AM4_1.0.0.4
    * Before updating this BIOS, please update the BIOS to P3.30 firstly     (Einwurf: Wenn nicht das 4.40 oder höher schon drauf ist)

Fatal1ty X370 Professional Gaming
Link Asrock
  • 2.00
    Update AGESA to 1.0.0.4a, Precision Boost - Adjusts clock speeds in 25MHz increments in BIOS setup
  • 2.20
    Update Agesa Version string "SummitPI-AM4 1.0.0.4a
  • 2.30
    Enhance OC setting for advanced Overclocker
  • 2.40
    Update AGESA to 1.0.0.6
  • 3.00
    Update AGESA to 1.0.0.6a
  • 3.10
    Update AGESA to 1.0.0.6b. No memory ABL(AGESA Boot Loader) or training changes. Add setup options to select SMART fan temperature source. Change default to monitor external CPU temperature. Windows update is available for version P3.00 or later.
  • 3.30
    Bridge BIOS
  • 4.40
    Update AGESA for future coming processors.
    * Before updating this BIOS, please update the BIOS to P3.30 firstly
  • 4.60
    Update AMD AGESA to PinnaclePI-AM4_1.0.0.1a.
    * Before updating this BIOS, please update the BIOS to P3.30 firstly     (Einwurf: Wenn nicht das 4.40 schon drauf ist)
  • 4.70
    Enhance compatibility for Raven CPU with Intel WiFi.
    * Before updating this BIOS, please update the BIOS to P3.30 firstly     (Einwurf: Wenn nicht das 4.40 oder höher schon drauf ist)
  • 4.80
    Update PinnaclePI-AM4_1.0.0.4
    * Before updating this BIOS, please update the BIOS to P3.30 firstly     (Einwurf: Wenn nicht das 4.40 oder höher schon drauf ist)



Q&A:

Allgemeingültige Q&A:
  • Spannungsversorgung Bios
    It is our BIOS extra setting instead of a bug.
    Normally, users could only modify CPU internal voltage.
    But on this model, we mounted with extra PWM IC to let users control CPU external voltage.
    In BIOS \ OC Tweaker \ CPU Configuration \ CPU Voltage, this option is to adjust CPU internal voltage.
    In BIOS \ OC Tweaker \ Voltage Configuration \ Fixed (Offset) Voltage, this option is to adjust CPU external voltage.
    Note: If users set CPU internal voltage and CPU external voltage at the same time, CPU voltage would only change based on CPU external voltage setting.
    Quelle
  • Offizelle AMD Ram-Support Liste Agesia 1.0.0.6 (06-2017)

X370 Taichi:
  • folgt, sobald was gesammelt wird

Fatal1ty X370 Professional Gaming
  • folgt, sobald was gesammelt wird

CPU-Kühler & Ram Kompabilitäts-Liste

X370 Taichi:
Ram:

CPU-Kühler:

Fatal1ty X370 Professional Gaming
Ram:

CPU-Kühler:

OC:

  • AMD Ryzen Processor and AMD Ryzen Master Over-clocking User’s Guide
  • Overclockers Ryzen Overclocking Guide
  • AMD Ryzen (Zen) "Summit Ridge" Socket AM4 OC Thread
  • AMDs Community Update #4: Let's Talk DRAM! (RamSpecs)
  • P-State Values:
    Code:
    Values for P State Overclocking -
FID (Clock Speed) 90 - 3600mhz, 91 = 3625, 92 = 3650, 93 = 3675, 94 = 3700, 95 = 3725, 96 = 3750, 97 = 3775, 98 = 3800, 99 = 3825,
9a = 3850, 9b = 3875, 9c = 3900, 9d = 3925, 9e = 3950, 9f = 3975
a0 = 4000, a1 = 4025 (my max sweetspot OC), a2 = 4050, a3 = 4075, a4 = 4100, a5 = 4125, a6 = 4150, a7 = 4175, a8 = 4200 = a9 = 4225, aa = 4250, ab = 4275, ac = 4300, ad = ugh you win the lottery.

Values for DID (Increment adjustment adjuster and or bclk adjustments, not too sure what it does TBH, as I found an overclock that I was already comfortable with and have not spent much time with this yet, though looking at it more closely, here are the values) - 8 = 25 mhz increments, 9 =22.2196, a = 20 b = 18.18, c = 16.667, d (final recommendation) = 15.384mhz - 3943mhz cap).

Values for VID Voltage Control = 30 = 1.25v, 2f = 1.256v, 2e, 1.2562v, 2d = 1.268, 2c = 1.275v, 2b = 1.2812v, 2a = 1.287v, 29 = 1.293v, 28 = 1.3v, 27 = 1.3062v, 26 = 1.3125v, 25 = 1.318v, 24 = 1.325v, 23 = 1.3312v, 22 = 1.3375v, 21 = 1.343v, 20 = 1.35v, 1f = 1.356v, 1e = 1.3625v, 1d = 1.368v, 1c = 1.375v, 1b = 1.3812v, 1a = 1.3875v, 19 = 1.3937v, 18 = 1.4v, 17 = 1.406v, 16 = 1.4125v, 15 = 1.418v, 14 = 1.425v, 13 = 1.4321v, 12 = 1.4375v, 11 = 1.443v, 10 = 1.45v, *next set is from f - a, 9 - 9 (1.45 - 1.55v), though be very careful overclocking in this voltage range*.
  • Ryzen Timing Checker
  • AMD Memory OC Showdown: Frequency vs. Memory Timings

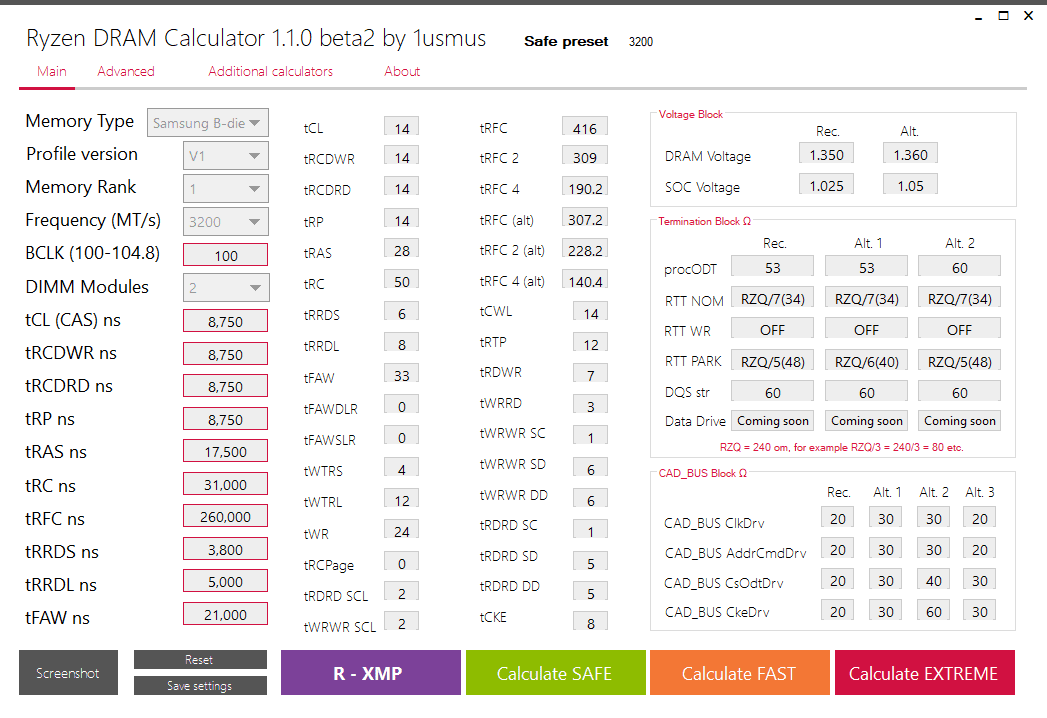

  • Ryzen DRAM Calculator

Ergbenisse:
(Blau = Taichi | Rot = Prof Gamnig)
  • Ryzen Modell | Quelle | Geschwindigkeit | Spannung | LLC | Bios
  • R7 1700 | immortuos | 3,9Ghz | 1,35V| 3 | 2.00
  • R5 1600 | darkpope| 3,85Ghz| 1,28V | 3 | 2.40
  • R7 1800X | jc110 | 4,05Ghz| 1,3925V | 3 | 2.40
  • R7 1700 | Nimrais | 3,50 Ghz| 1,2V | 3 | 2.40
  • R7 1700x | HW-Mann | 4,075 Ghz| 1,488V | ? | 3.00
  • R7 1600x | 4Stroke | 4,09 Ghz| ca. 1,4V | ? | 3.20
  • R7 1600x | reinhardrudi | 4,0Ghz | 1,376V| 3 | 3.20
  • R7 1600x | 4Stroke | 3,9 Ghz | 1,256V | ? | 3.10

to be continued

Zuletzt bearbeitet:
Zum Vergrößern anklicken....
Irgendwie bin ich mit meinem X370 Taichi recht unzufrieden, denn UEFI 4.60. und 4.70 sorgen bei mir gerade konstant dafür, dass ich den PC zwar hochfahren kann, nutzen kann etc., ABER rebooten geht nicht. Dann bekomme ich immer nen Blackscreen. Die Debug-LED zeigt nichts an.

Egal ob stock-BIOS nach dem CMOS clear oder eingestellt auf meine Hardware.

Das ganze Thema ist erst seit UEFI 4.xx und Ryzen 2700X so.

@JZ_ Hast du als Supportmaster eine Idee?

Wenn Du diese Anzeige nicht sehen willst, registriere Dich und/oder logge Dich ein.
Mach ein Smartphone Video davon, mit deiner Teile-Konfiguration und ich leite es an die richtige Adresse weiter :)

- - - Updated - - -

Misko2002 schrieb:
Ja, diese habe ich im Vorfeld installiert bzw. nachdem ich jetzt die Versionsnummer überprüft habe, musste ich feststellen, dass es die 1.0.33er war. Nachtrag: nachdem ich nun auch die 1.0.34 Version installiert habe, hat sich leider nichts getan. Beim Installieren der G Skill Software erscheint dieselbe Fehlermeldung. ich habe auch versucht die ASRock Software zu deinstallieren, auch dieses hat nicht geholfen. Kann doch nicht sein, dass ich die RGB-Beleuchtung der RAMs nicht steuern kann oder?
Zum Vergrößern anklicken....
...eMail ist raus :)

ASRock...Eure BETA Biose machen dem Namen alles Ehre...keine Verbesserungen, sondern nur Probleme aller Art....allem voran: Aufrufen eines gespeicherten Profils = UEFI freeze...
Zudem: für den RAM war es nicht möglich, dass die CAD- und DATA Bus Optionen wie eingestellt greifen....in den ASROCk und/oder und/oder manuel/auto UMC Settings...keine Kombination führte dazu, dass es wie eingestellt wirklich anlag. Und selbst mit dem 4.7 muss ich neben den ASROck RAM Settings immer noch in die AMD UMC, um dort die Data Bus Optionen von AUTO weg zu nehmen, da sonst die Settings, die man unter ASROck macht, nicht greifen.....leider alles recht unausgegoren...

ASRock stellt euch mit den Betas nur neue AGESA Codes zur Verfügung, es ist kein muss. Deswegen sind es ja Beta Versionen. Der AGEAS Code kommt von AMD ;)

@JZ Wen hast du jetzt mit dem Smartphone-Video gemeint?

Schönen Sonntag euch allen!

Mhm ok. Kann ich gern machen. Ich muss nur mal fix schlafen gehen für ein paar Stunden. o_O

Bin halb 10 erst von der Arbeit rein. Müde.

EDIT: Also habs eben nochmal getestet - es ist immernoch so.

Frag mich jetzt nur -> CPU mit Defekt bekommen oder ist das UEFI noch unaufgereift. Ram ist in Ordnung.

Board: AsRock X370 Taichi
UEFI: 4.60
CPU: AMD 2700X ( ohne OC etc. - XFR macht das ja selbst )
RAM: G.Skill Trident Z DDR4 3600 C16-16-16-36 ( Samsung B-Die ) -> läuft mit DDR4 3200 und XMP / stock Timings für relevante Sachen / für Spiele und Test mit 14-14-14-28 1T ( hci, tpu, aida, prime stable )

getestet bisher sowohl auto timings als auch manuelle timings und xmp, vdimm von 1,20-1,50v:

DDR4 2133 auto - rebooten geht
DDR4 2400 auto - rebooten geht sporadisch
DDR4 2666, 2933, 3200, 3333 ++ - kein rebooten möglich, immer Blackscreen nach dem reboot-Versuch, Fehler 0d, der unspezifisch ist, das der vorherige Fehlercode nicht angezeigt wird

Rechner muss dann komplett vom Strom getrennt werden, bootet dann normal ohne Loop oder so. Direkter Boot geht fehlerfrei und Stabilität wurde getestet mit nahezu allen Programmen, Spielen und sogar meiner sehr kritischen Software für Fotos, Videos, Stacking usw..

Am Ende gibts vielleicht wieder nur ein Problem mit der vDimm, dass die beim rebooten einfach bei 1,20v kleben bleibt und deswegen nicht geht.

Ich verstehe nach wie vor nicht, wieso AsRock kein boot boost vDimm anbietet. Machen andere Hersteller ja auch.

Wenn das Brettl rennt, rennts es tadellos, aber wehe man will rebooten. :d

Zuletzt bearbeitet:
Nee nee, das ist ja die Frage, ob eventuell die vDimm bei reboot nicht direkt auf 1,35-1,40v gesetzt wird und ich deshalb nichtmal nen postcode bekomme.

Ob die vDimm so tief hängt, kann ich ohne Multimeter nicht sagen. Ich mach dir morgen ein Video.

Ich könnte auch das 4.70er UEFI flashen, aber ohne neues Agesa sehe ich da wenig Sinn drin. AsRock arbeitet ja scheinbar schon an 1.0.0.2. oder gar 1.0.0.3. oder?

Die Finale 1.0.0.2 ist zZ bei den X470 zu bekommen, aber es wird auch schon an der 1.0.0.3x gearbeitet :)

Was denkt ihr, wie lange wird es für die beiden X370 Topmodelle noch Updates geben? Werden in den nächsten 12 Monaten die Abstände zwischen den X470 und X370 immer grosser oder warden die, solange X370 kompatibel ist, parallel gepflegt?

@ilovepancakes , hab auch nur Probleme , (ältere Bios)vorher konnte ich problemlos mein Ryzen 1700x übertaktet sowie mein 3200mhz Ram von Gskill xflare.Wenn ich es jetzt versuche geht die Kiste einfach aus , als ob wer den Stecker ziehen würde und startet neu.Seitdem ich die Übertaktung rausgenommen habe , geht alles wie gehabt.Kann man eig. ältere Bios ver. aufs Taichi installieren oder muss davor was bestimmtes gemacht werden?

Mainboard : Asrock Taichi x370 neuste Bios.


Edit : Die Kiste geht nicht sofort aus , dass ist willkürlich.Mal läuft das Ding paar Stunden...reproduzieren lässt sich der Fehler nicht.

Zuletzt bearbeitet:
Wenn du nen alten 1700X nutzt, dann solltest du beim 3.xx UEFI bleiben.

Die neuen UEFI Versionen sind für deine CPU nicht gedacht. Ja, du kannst einfach zurückflashen, würde ich auch machen!

Dein Problem hängt mit der neuen UEFI Version und der "alten CPU" zusammen, meins dagegen betrifft direkt neues UEFI + neue CPU, aber soweit ich das verstanden habe, ist das UEFI eh nicht nicht optimal für Summit Ridge, erst mit den nächsten 1-2 Versionen.

Muss heute versuchen das Video zu machen.

@ilovepancakes , hab wieder UEFI 3.XX geflasht , melde mich wieder wenn es was neues gibt.Jedenfalls danke für den Tipp.Hab schon vorhin aus Verzweiflung ne alte Win 10 Version installiert , dass es mit der neuen Win 10 Version eventuell Probleme gibt.

Zuletzt bearbeitet:
Ich bin von dem BetaBios 4.64 soweit positiv überrascht. Zwar immer noch BiosCPU Multi Bug und Profil CBS Bug, jedoch der rest macht was er soll inkl. stabilerem PUBG (das crashte bei mir gerne bei start, als so 4 von 10, und dies nur beim start von pubg). Dies soll AGESA 1002 ja auch als verbesserung bringen. Der Rest ist wie immer 1700@3,95GHz mit 3466CL16 mit scharfen Subtimmings. Stabil (HCL über 1000%, Aida Stress 8h+). Ich freue mich dhaer auf das nächsten Finalbios, evtl packt ja Asrock diesmal.

Ps: Ja, MutliBug ins AMD AGESA, Asus und MSI haben ihn trotzdem irgendwie selbst gefixt! DA tritt der seit den neusten Bios mit AGESA 1002 nicht mehr auf.

hallo zusammen

mein anliegen hat was mit dem taichi x470 zu tun. habe dazu keine anderen sammelthreads gefunden daher schreibe ich es hier rein. falls das nicht ok ist, bitte einfach löschen.

ich bin von einem ryzen 1700 mit dem x370 asus prime pro auf einen 2700x mit dem x470 taichi gewechselt.

sonstige bauteile:
- sapphire hd 7870 xt
- be quiet! Pure Power 10 500W
- ssd samsung 850 evo
- Noctua NH-D15 SE-AM4
- g.skill flare x F4-3200C14D-16GFX

nach einigen startschwierigkeiten (im zusammenhang mit win 1803 und dem gpu treiber) wollte ich nun den ram übertakten. mit dem xmp profil von 2666 - 3200 komme ich immer ins windows, hält aber keinen prime95 blend test stand. die 2 ram riegel sind im slot A2 und B2.
installiert ist das beta bios P1.30.

der ram lief auf dem prime pro mit dem xmp profil ohne probleme auf 3200mhz. was ich nicht verstehe ist das keins der profile (außer 2400mhz) auch nur ansatzweise stabil ist. der ram training ist auf auto.

kann es sein das ich was falsch mache oder ist der einzige weg für 3200mhz die manuelle eingabe?

Die G.Skill von Battletoad haben Samsung B-Die

@Battletoad

Ich würde die Timings mal versuchen händisch im Bios einzugeben.

Zuletzt bearbeitet:
Ich habe die Trident-Z PC3200 CL14 mit XMP problemlos mit dem P1.30 hier am laufen, aber bei einer 2700Xer gab es Probleme beim Kaltstart, andere liefen Top :)

- - - Updated - - -

Devil schrieb:
Die G.Skill von Battletoad haben Samsung B-Die
Zum Vergrößern anklicken....
Bist du sicher, da ich bei anderen Serien von G.Skill öffters enttäuscht wurde. Da denkste das Samsung drunter ist wie zuvor, bestellst welche nach und sind auf einmal Hynix drin :(

Hab die selben. Sollen bei der Serie nur verbaut worden sein.

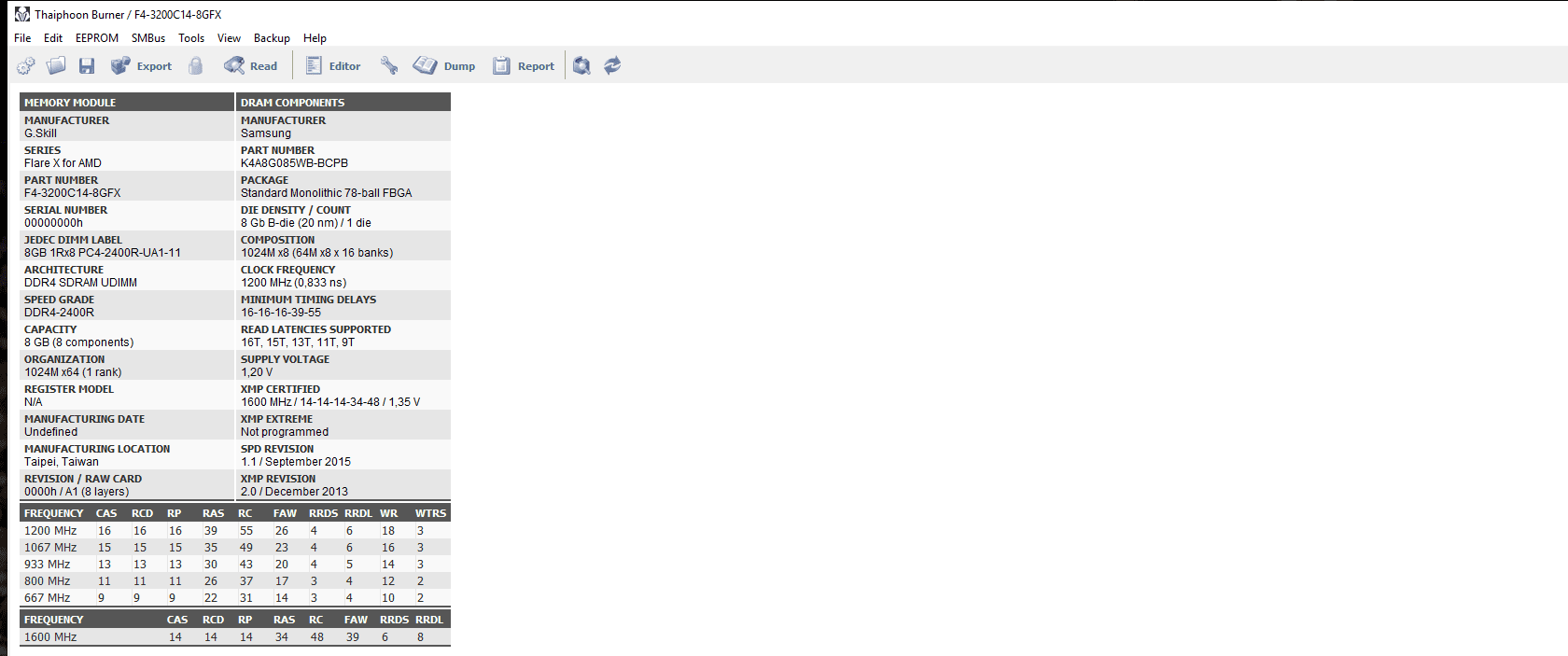

Screenshot (1).png

Grüße

die haben samsung b-dies. cpu ist @stock btw.
soll ich die timings per "ryzen dram calculator" berechnen oder welche soll ich eingeben?

Ich hab das auch mit dem Ryzen dram Calc gemacht und bin sehr zufrieden nun. :)
Der schlägt dir auch bessere Subtimings vor.


Wären die Safe settings

Es ging ja vorher um CL15 oder CL17 usw...

CL14, CL16 usw. ist klar :)

Nachtrag:

Andere Baustelle gewesen :/

- - - Updated - - -

Mit den Samsung Chips und PC3200 sollte es problemlos laufen :)

Zuletzt bearbeitet:
JZ_ schrieb:
Mit den Samsung Chips und PC3200 sollte es problemlos laufen :)
Zum Vergrößern anklicken....

Normal ja, die B-Die laufen wirklich super mit den Ryzen. Bin sehr erstaunt wie gut der speicher mit meinem 1600x geht.
Obwohl ich gern nen 2700(x)hätte. :fresse:

Zuletzt bearbeitet:
Nicht das auch die 2700X das Problem (wie bei einigen bei mir) ist :/

Die SoC Voltage würde ich mal testweise erhöhen :)

@JZ_

Habs noch nicht geschafft, das Video zu machen. Hab nun mit 2 Windows-Versionen und Linux getestet. Mit keinem OS geht ein Reboot. Liegt also nicht am OS. UEFI 4.70 ändert auch nichts.
Wäre das ein Garantiefall/RMA Grund wenn sich da binnen der nächsten 1-2 UEFI Updates nichts tut?
Windows Updates etc. mit Reboot durchzuführen ist echt nervig. Man kann nicht vom PC weg, nichts geht mehr automatisch wenn neugestartet werden muss.

PS: Schönen Vatertag / Herrentag / Männertag!

Devil schrieb:
Ich hab das auch mit dem Ryzen dram Calc gemacht und bin sehr zufrieden nun. :)
Der schlägt dir auch bessere Subtimings vor.

Anhang anzeigen 433983

Wären die Safe settings
Zum Vergrößern anklicken....

danke. teste die settings momentan.
muss ich die SOC voltage und procODT auch wie im screenshot einstellen oder erstmal auf auto lassen?

edit:
auch mit den safe settings bekomme ich nen bsod. die soc voltage (das ist die vddr_soc voltage, oder?) erhöht und damit komme ich nichtmal ins win10

edit 2:
muss ich timings im menu unter xmp profil oder im advanced reiter eintrage?

Zuletzt bearbeitet:
ilovepancakes schrieb:
@JZ_

Habs noch nicht geschafft, das Video zu machen. Hab nun mit 2 Windows-Versionen und Linux getestet. Mit keinem OS geht ein Reboot. Liegt also nicht am OS. UEFI 4.70 ändert auch nichts.
Wäre das ein Garantiefall/RMA Grund wenn sich da binnen der nächsten 1-2 UEFI Updates nichts tut?
Windows Updates etc. mit Reboot durchzuführen ist echt nervig. Man kann nicht vom PC weg, nichts geht mehr automatisch wenn neugestartet werden muss.

PS: Schönen Vatertag / Herrentag / Männertag!
Zum Vergrößern anklicken....
Schon mal eine andere CPU versucht ? Oder jeweils nur mal mit einem Speicher im zweiten Slot von der CPU aus ?

Würde mal versuchen erst Soc und ram spannung zu setzen, speichern und dann nach und nach takt und timings verändern/höher gehen.

Hab auch ne eigensinnige CPU. Lässt sich nur mit 3.20a übertakten wenn ich 3200er Ram nutze.
Dafür läufts erste Sahne. :)

Zuletzt bearbeitet:
JZ_ schrieb:
Schon mal eine andere CPU versucht ? Oder jeweils nur mal mit einem Speicher im zweiten Slot von der CPU aus ?
Zum Vergrößern anklicken....

Ich kann gern nachher fix nen 1700X mit dem gleichen UEFI einbauen.

Falls dann der Reboot klappt, kanns immernoch am UEFI liegen, oder der CPU.

Ob 1 oder 2 Ram Riegel ist egal. Ebenso welche Slots man nimmt. Optimal war die Vorgabe seitens AsRock mit A2 und B2, bzw.: A2 solo ( 2. Slot neben dem Sockel, wie von dir empfohlen ).

Ich hab das Brettl ja bei euch geholt, mit damals neustem UEFI und getestet kurz nach Release. Bisher lief alles richtig gut. Seit dem 4.XX mit 2700X ist der Wurm drin.

es wird immer besser:
hatte die soc spannung erhöht (ist das die richtige? vddc_soc?) und auch ram spannung, ging trotzdem nicht. bios auf default zurückgesetzt und jetzt bootet er mit 3200mhz nicht mal mehr in windows...
selbst mit 2400mhz braucht er mehrere anläufe um in win zu kommen...

Anmelden, um zu antworten.

Ähnliche Themen

#d3nis
[Kaufberatung] Mini ITX System als reiner Streaming Rechner
Antworten
11
Aufrufe
707
#d3nis
#d3nis
Shutterfly
  • Artikel
[User-Review] LG gram 16 pro: 16 Zoll Notebook mit Intel Core Ultra 7 Prozessor, 32 GB LPDDR5x RAM, 2 TB SSD und 77-WH-Akku (16Z90SP-G.AD7BG)
Antworten
3
Aufrufe
432
Shutterfly
Shutterfly
M3ph15t
[Kaufberatung] Die letzte Aufrüstung für AM4 - CPU und RAM
Antworten
25
Aufrufe
1K
n3cron
n3cron
S
CPU-Limit umgehen mit Upgrade
Antworten
21
Aufrufe
689
n3cron
n3cron
S
[Kaufberatung] Upgrade GPU für R6S 360 hZ
Antworten
16
Aufrufe
458
Standex
S
Hardwareluxx setzt keine externen Werbe- und Tracking-Cookies ein. Auf unserer Webseite finden Sie nur noch Cookies nach berechtigtem Interesse (Art. 6 Abs. 1 Satz 1 lit. f DSGVO) oder eigene funktionelle Cookies. Durch die Nutzung unserer Webseite erklären Sie sich damit einverstanden, dass wir diese Cookies setzen. Mehr Informationen und Möglichkeiten zur Einstellung unserer Cookies finden Sie in unserer Datenschutzerklärung.


Zurück
Oben Unten refresh
