[Sammelthread] ASRock Z170 OC Formula (Intel Z170 Chipsatz)

ASRock Z170 OC Formula + Z170M OC Formula (Intel Z170 Chipsatz)


ASRock Incorporation entstand im Jahre 2002 im Zuge der Ausgliederung des ASUSTeK Computer Inc. Tochterunternehmen PEGATRON. Von ASRock werden hauptsächlich Mainboards für den OEM- und Endkundenbereich, aber auch Laptops und HTPC Geräte mit INTEL oder NVIDIA Chipsatz für den Einsatz im Multimedia Bereich produziert. Zur Produktpalette gehören weiterhin DVR Geräte, die zum Beispiel zur Überwachung von Geschäftsräumen eingesetzt werden können.

ASRock's geschäftliche Strategie zielt seit einiger Zeit augenscheinlich darauf ab, nicht nur im Mainboard Segment, sondern auch mit Note- und Netbooks im Low Entry bis zum High End Bereich eine Konkurrenzfähigkeit mit den anderen großen Herstellern anzustreben. Wurde ASRock in seinen Anfangsjahren nur als Hersteller für preiswerte Produkte angesehen, hat sich die Firma inzwischen aber speziell durch die Produktion von gut ausgestatteten Mainboards für den Consumer bis zum High-End Bereich einen guten Namen gemacht.

In den letzten Jahren ist ASRock im Bereich der Mainboard Hersteller zum drittgrößten auf der Welt aufgestiegen und hat so bekannte Marken wie MSI oder ECS hinter sich gelassen. Der Hauptsitz von ASRock befindet sich in Taipeh, weitere Niederlassungen des Unternehmen gibt es in den USA und den Niederlanden. Die Niederlassung in den Niederlanden hat bei der Abwicklung von RMA Vorgängen direkt über den Hersteller inzwischen einen sehr guten Ruf erlangt. Der Support und die Kulanz gegenüber den Endkunden ist mehr wie Vorbildlich. Dies hat auch schon die ASRock RMA Abteilung in den Niederlanden mehrfach gegenüber HardwareLuxx Mitgliedern bestätigt.​



Das Z170 OC Formula ist mittlerweile ASRock's fünftes reinrassiges Overclocking Mainboard im ATX Format mit umfangreichen Tuning Optionen, diesaml in der Variante für Skylake CPU's b.z.w. LGA 1151. Entwickelt wurde das Mainboard wieder mal mit Unterstützung von Nick Shih, dessen Name und Overclocking Ergebnisse in der Oc-Szene sehr bekannt sind. Wieder gibt es wie schon gewohnt eine kräftig ausgebaute Spannungsversorgung mit insgesamt 18 Phasen oder das Formula Power Kit. Das UEFI wurde sei den Z77 OC Formula Zeiten mehrfach überarbeitet und besitzt wieder einen sehr umfangreichen Overclocking Abschnitt. Neu ist diesmal unter anderem eine Übersichtsseite namens "EZ Mode", wo alle relevanten Werte übersichtlich zusammengefasst angezeigt werden. Mit den auch weiterhin enthaltenden Overclocking Profilen von Nick Shih ist es sogar Laien möglich, einfach und schnell zu Übertakten. Profil auswählen, bestätigen und fertig. Für Profis mögen die in den Profilen verwendeten Spannungswerte allerdings etwas zu großzügig ausgelegt erscheinen, dafür sind diese aber auch in schwierigen Fällen brauchbar. Natürlich unterstützt das ASRock Z170 OC Formula auch den Multi GPU Betrieb von ATI oder NVIDIA Grafikarten, SATA 3 , USB 3.1 und wie inzwischen gewohnt ist wieder mal eine sehr gute Soundlösung verbaut. Genaueres dazu könnt ihr hier im Sammelthread unter "Produkt Spezifikationen laut ASRock Hompage" oder auf der ASRock Homepage - Z170 OC Formula nachlesen.​



<[Preisvergleich]>-=-<[Produktseite]>-=-<[Handbücher]>-=-<[Speicher-Support-Liste]>-=-<[CPU-Support-Liste]>-=-<[FAQ]>




Das Rear Panel (ATX Blende) - Anschlussmöglichkeiten
  • 2x USB 2.0 Anschluss - [Unterstützt ESD Protection (ASRock Full Spike Protection)]
  • 1x PS/2 Maus oder Tastatur Anschluss
  • 1x Taster zum CMOS löschen
  • 1x HDMI Port
  • 1x DisplayPort 1.2
  • 1 x USB 3.1 Type-C Port - (10 Gb/s) (ASMedia ASM1142) - [Unterstützt ESD Protection (ASRock Full Spike Protection)]
  • 1 x USB 3.1 Type-A Port[/I] (10 Gb/s) (ASMedia ASM1142) - [Unterstützt ESD Protection (ASRock Full Spike Protection)]
  • 4 x USB 3.0 Ports - (Intel® Z170) - [Unterstützen ESD Protection (ASRock Full Spike Protection)]
  • 1 x RJ-45 LAN Port - INTEL - mit LED's (ACT/LINK LED und SPEED LED)
  • 1 x Optical SPDIF Out Port plus HD Audio Ports - (Rear Speaker / Central / Bass / Line in / Front Speaker / Microphone)


Spezifikationen des Z170 OC Formula Mainboard - Quelle: ASRock Hompage
Produkt Spezifikationen

Generelles

OC Formula Kit OC Formula Power Kit
- 18 Phase CPU Power design + 2 Phase Memory Power design
- Digi Power (CPU and Memory)
- Dual-Stack MOSFET (DSM)
- Multiple Filter Cap (MFC) (Filter different noise by 3 different capacitors: DIP solid cap, POSCAP and MLCC)
- Jumbo V

OC Formula Connector Kit
- Hi-Density Power Connector (8 pin and 4 pin)
- 15μ Gold Contact (memory sockets and PCIE x16 slots)

OC Formula Cooling Kit
- 8 Layer PCB
- 4 x 2oz copper
- Heat Pipe Design

OC Formula Monitor Kit
- Multi Thermal Sensor


Einzigartige Features

ASRock USB 3.1
- ASRock USB 3.1 Type-A Port (10 Gb/s)
- ASRock USB 3.1 Type-C Port (10 Gb/s)

ASRock Super Alloy
- XXL Aluminum Alloy Heatsink
- Premium 60A Power Choke
- Premium Memory Alloy Choke (Reduces 70% core loss compared to iron powder choke)
- Dual-Stack MOSFET (DSM)
- Combo Caps
- Nichicon 12K Platinum Caps (100% Japan made high quality conductive polymer capacitors)
- I/O Armor
- Matte Black PCB
- High Density Glass Fabric PCB

ASRock Ultra M.2 (PCIe Gen3 x4 & SATA3)

ASRock Full Spike Protection

ASRock Live Update & APP Shop

CPU - Supports 6th Generation Intel® Core™ i7/i5/i3/Pentium/Celeron® Processors (Socket 1151)
- Digi Power design
- 18 Power Phase design
- Supports Intel® Turbo Boost 2.0 Technology
- Supports Intel® K-Series unlocked CPUs
- Supports ASRock BCLK Full-range Overclocking
- Supports ASRock Hyper BCLK Engine

Chipsatz - Intel® Z170

Arbeitsspeicher - Dual Channel DDR4 Memory Technology
- 4 x DDR4 DIMM Slots
- Supports DDR4 4500+(OC)*/4400(OC)/4300(OC)/4266(OC)/4200(OC)/4133(OC)/4000(OC)/3866(OC)/ 3800(OC)/3733(OC)/3666(OC)/3600(OC)/3466(OC)/3400(OC)/3333(OC)/3300(OC)/3200(OC)/3000(OC)/ 2933(OC)/2800(OC)/2600(OC)/2400(OC)/2133 non-ECC, un-buffered memory
- Max. capacity of system memory: 64GB**
- Supports Intel® Extreme Memory Profile (XMP) 2.0
- 15μ Gold Contact in DIMM Slots

*4500+(OC) memory frequency can only be achieved when a single memory module is installed (Single channel memory).
Please refer to Memory Support List on ASRock's website for more information.
Due to the operating system limitation, the actual memory size may be less than 4GB for the reservation for system usage under Windows® 32-bit OS. For Windows® 64-bit OS with 64-bit CPU, there is no such limitation.


BIOS
- 2 x 128Mb AMI UEFI Legal BIOS with multilingual GUI support (1 x Main BIOS and 1 x Backup BIOS)
- Supports Secure Backup UEFI Technology
- ACPI 5.0 Compliant wake up events
- SMBIOS 2.7 Support
- CPU, GT_CPU, DRAM, VPPM, PCH 1.0V, VCCIO, VCCPLL, VCCSA Voltage Multi-adjustment


Audio, Video und Netzwerk

Grafik
- Supports Intel® HD Graphics Built-in Visuals : Intel® Quick Sync Video with AVC, MVC (S3D) and MPEG-2 Full HW Encode1, Intel® InTru™ 3D, Intel® Clear Video HD Technology, Intel® Insider™, Intel® HD Graphics 510/530
- Pixel Shader 5.0, DirectX 12
- Max. shared memory 1792MB
- Dual graphics output: Support HDMI and DisplayPort 1.2 ports by independent display controllers
- Supports HDMI with max. resolution up to 4K x 2K (4096x2160) @ 24Hz / (3840x2160) @ 30Hz
- Supports DisplayPort 1.2 with max. resolution up to 4K x 2K (4096x2304) @ 60Hz
- Supports Auto Lip Sync, Deep Color (12bpc), xvYCC and HBR (High Bit Rate Audio) with HDMI Port (Compliant HDMI monitor is required)
- Supports Accelerated Media Codecs: HEVC, VP8, VP9
- Supports HDCP with HDMI and DisplayPort 1.2 Ports
- Supports Full HD 1080p Blu-ray (BD) playback with HDMI and DisplayPort 1.2 Ports

*Intel® HD Graphics Built-in Visuals and the VGA outputs can be supported only with processors which are GPU integrated.

**Due to chipset limitation, the Blu-ray playback of Intel® HD Graphics is only supported under Windows® 8 / 8 64-bit / 7 / 7 64-bit.

***Intel® InTru™ 3D is only supported under Windows® 8 / 8 64-bit / 7 / 7 64-bit.

Audio - 7.1 CH HD Audio with Content Protection (Realtek ALC1150 Audio Codec)
- Premium Blu-ray Audio support
- Supports Surge Protection (ASRock Full Spike Protection)
- Supports Purity Sound™ 3
- Nichicon Fine Gold Series Audio Caps
- 115dB SNR DAC with differential amplifier
- TI NE5532 Premium Headset Amplifier (Supports up to 600 ohm headsets)
- Pure Power-In
- Direct Drive Technology
- PCB isolate shielding
- Supports DTS Connect

LAN - Gigabit LAN 10/100/1000 Mb/s
- Giga PHY Intel® I219V
- Supports Wake-On-LAN
- Supports Lightning/ESD Protection (ASRock Full Spike Protection)
- Supports Energy Efficient Ethernet 802.3az
- Supports PXE


Erweiterungsslots/Konnektivität

Steckplätze
- 4 x PCI Express 3.0 x16 Slots (PCIE1/PCIE2/PCIE4/PCIE6: single at x16 (PCIE1); dual at x8 (PCIE1) / x8 (PCIE4); triple at x8 (PCIE1) / x4 (PCIE2) / x8 (PCIE4)); quad at x8 (PCIE1) / x4 (PCIE2) / x4 (PCIE4) / x4 (PCIE6))*
- 1 x PCI Express 3.0 x1 Slot (PCIE3) (Flexible PCIe)
- 1 x PCI Express 2.0 x1 Slot (PCIE5)
- 1 x Vertical Half-size Mini-PCI Express Slot
- Supports AMD Quad CrossFireX™, 4-Way CrossFireX™, 3-Way CrossFireX™ and CrossFireX™
- Supports NVIDIA® Quad SLI™ and SLI™
- 15μ Gold Contact in VGA PCIe Slot (PCIE1 and PCIE4)

*Supports NVMe SSD as boot disks


Opslagruimte
- 6 x SATA3 6.0 Gb/s Connectors by Intel® Z170, support RAID (RAID 0, RAID 1, RAID 5, RAID 10, Intel® Rapid Storage Technology 14 and Intel® Smart Response Technology), NCQ, AHCI and Hot Plug
- 4 x SATA3 6.0 Gb/s Connectors by ASMedia ASM1061, support NCQ, AHCI and Hot Plug
- 3 x SATA Express 10 Gb/s Connectors*
- 3 x Ultra M.2 Sockets, support type 2230/2242/2260/2280/22110 M.2 SATA3 6.0 Gb/s module and M.2 PCI Express module up to Gen3 x4 (32 Gb/s)**

*Support to be announced
M2_1, SATA3_0, SATA3_1 and SATA_EXP0 share lanes. If either one of them is in use, the others will be disabled.
M2_2, SATA3_2, SATA3_3 and SATA_EXP1 share lanes. If either one of them is in use, the others will be disabled.
M2_3, SATA3_4, SATA3_5 and SATA_EXP2 share lanes. If either one of them is in use, the others will be disabled.

**Supports 3 x ASRock U.2 Kits
Supports NVMe SSD as boot disks

Anschluss - 1 x COM Port Header
- 1 x TPM Header
- 1 x Power LED and Speaker Header
- 2 x CPU Fan Connectors (4-pin) (Smart Fan Speed Control)
- 4 x Chassis Fan Connectors (4-pin) (Smart Fan Speed Control)
- 1 x 24 pin ATX Power Connector
- 1 x 8 pin 12V Power Connector (Hi-Density Power Connector)
- 1 x 4 pin 12V Power Connector (Hi-Density Power Connector)
- 1 x Front Panel Audio Connector
- 1 x Thunderbolt™ 2 AIC Connector (5-pin)
- 1 x Thunderbolt™ 3 AIC Connector (10-pin)*
- 2 x USB 2.0 Headers (Support 4 USB 2.0 ports) (Supports ESD Protection (ASRock Full Spike Protection))
- 2 x USB 3.0 Headers (Support 4 USB 3.0 ports) (Supports ESD Protection (ASRock Full Spike Protection))
- 1 x Vertical Type A USB 3.0
- 1 x Dr. Debug with LED
- 1 x Power Switch with LED
- 1 x Reset Switch with LED
- V-Probe™: 1 x 7-set of onboard voltage measurement points laid
- Rapid OC Buttons: +/- buttons to adjust OC frequency
- 1 x Menu Button
- 1 x PCIe ON/OFF Switch
- 1 x Post Status Checker (PSC)
- 1 x Slow Mode Switch
- 1 x LN2 Mode Switch
- 1 x BIOS Selection Switch
- 1 x XMP Switch
- 1 x Direct Key Button

*Only one Thunderbolt™ AIC Card is supported.

ATX-Blende - 1 x PS/2 Mouse/Keyboard Port
- 1 x HDMI Port
- 1 x DisplayPort 1.2
- 1 x Optical SPDIF Out Port
- 2 x USB 2.0 Ports (Supports ESD Protection (ASRock Full Spike Protection))
- 1 x USB 3.1 Type-A Port (10 Gb/s) (ASMedia ASM1142) (Supports ESD Protection (ASRock Full Spike Protection))
- 1 x USB 3.1 Type-C Port (10 Gb/s) (ASMedia ASM1142) (Supports ESD Protection (ASRock Full Spike Protection))
- 4 x USB 3.0 Ports (Intel® Z170) (Supports ESD Protection (ASRock Full Spike Protection))
- 1 x RJ-45 LAN Port with LED (ACT/LINK LED and SPEED LED)
- 1 x Clear CMOS Switch
- HD Audio Jacks: Rear Speaker / Central / Bass / Line in / Front Speaker / Microphone


Sonstige Features/Verschiedenes

Software und BIOS

Software
- ASRock Formula Drive
- ASRock Disk Health Report
- ASRock Fine-Tuning V-Controller
- ASRock Timing Configurator
- ASRock USB Key
- ASRock APP Charger
- ASRock XFast LAN
- ASRock XFast RAM
- ASRock Fast Boot (Fast Boot, Restart to UEFI)*

UEFI
- ASRock EZ Mode
- ASRock Full HD UEFI
- ASRock My Favorites in UEFI
- ASRock NickShih's OC Profile
- ASRock Instant Flash
- ASRock Internet Flash
- ASRock Crashless BIOS
- ASRock OMG (Online Management Guard)
- ASRock UEFI System Browser
- ASRock UEFI Tech Service
- ASRock Dehumidifier
- ASRock Easy RAID Installer
- ASRock Easy Driver Installer

*These utilities can be downloaded from ASRock Live Update & APP Shop.
Support-CD - Drivers, Utilities, AntiVirus Software (Trial Version), Google Chrome Browser and Toolbar

Produktzubehör
- 1 x ASRock Flexible SLI™ Bridge Connector Cable
- Quick Installation Guide, Support CD, I/O Shield
- 4 x SATA Data Cables
- 1 x WiFi Module Bracket
- 2 x Screws for WiFi Module
- 3 x Screws for M.2 Sockets

Hardware überwachung - CPU/Chassis temperature sensing
- CPU/Chassis Fan Tachometer
- CPU/Chassis Quiet Fan (Auto adjust chassis fan speed by CPU temperature)
- CPU/Chassis Fan multi-speed control
- Multi Thermal Sensor
- Voltage monitoring: +12V, +5V, +3.3V, CPU Vcore, GT_CPU, DRAM, VPPM, PCH 1.0V, VCCIO, VCCSA

Formfaktor
- ATX Form Factor

Betriebssystem - Microsoft® Windows® 10 64-bit / 8.1 64-bit / 7 32-bit / 7 64-bit*

*To install Windows® 7 OS, a modified installation disk with xHCI drivers packed into the ISO file is required. Please check our User Manual for more detailed instructions.
For the updated Windows® 10 driver, please visit ASRock's website for details.

Zertifizierungen
- FCC, CE, WHQL
- ErP/EuP ready (ErP/EuP ready power supply is required)

*Achtung:
Bitte beachten Sie, dass Overclocking, inklusive dem Verändern von BIOS-Einstellungen und der Nutzung von Overclockingprogrammen von Drittherstellern, immer ein gewisses Risiko bürgt. Overclocking kann ihre Systemstabilität beeinflussen oder aber zu Schäden Ihrer Komponenten und Geräte führen. Die Ausführung geschieht auf eigene Gefahr und Kosten. Für Schäden die durch Overclocking verursachet werden sind wir nicht verantwortlich.

Die Spezifikationen können ohne vorherigen Hinweis geändert werden. Die Marken und Produktnamen sind Schutzmarken der jeweiligen Firmen. Alle Konfigurationen die von den original Spezifikationen abweichen werden nicht garantiert.
Einige Bilder vom ASRock Z170 OC Formula im Gehäuse.



UEFI (Version L1.42C) Bilder des ASRock Z170 OC Formula - Einstellmöglichkeiten, Optionen und Features



Aktuelle UEFI Versionen für das Z170 OC Formula und Z170M OC Formula Mainboard von ASRock:
*Hinweis: Diese können wie gewohnt in drei verschieden Versionen (Flash unter DOS, Windows oder Instant Flash) auf der Hompage von ASRock zum Mainboard gefunden und herunter geladen werden oder man benutzt die komfortable Online Flash Option im UEFI.

P7.60 UEFI vom 12.03.2018 (Z170M OCF) - Instant Flash Version

[UEFI P7.60 vom 12.03.2018 - Changelog]
1. Update Skylake CPU Microcode to revision C2
2. Update Kabylake CPU Microcode to revision 84. (For CPU security update)


P7.60 UEFI vom 12.03.2018 (Z170 OCF) - Instant Flash Version

[UEFI P7.60 vom 12.03.2018 - Changelog]
1. Update Skylake CPU Microcode to revision C2
2. Update Kabylake CPU Microcode to revision 84. (For CPU security update)


P7.40 UEFI vom 13.01.2017 (Z170M OCF) - Instant Flash Version

[UEFI P7.40 vom 13.01.2017 - Changelog]
1. Update Intel Microcode.
2. Improve system performance.


P7.40 UEFI vom 13.01.2017 (Z170 OCF) - Instant Flash Version

[UEFI P7.40 vom 13.01.2017 - Changelog]
1. Update Intel Microcode.
2. Improve system performance.


P7.30 UEFI vom 28.12.2016 (Z170 OCF) - Instant Flash Version

[UEFI P7.30 vom 28.12.2016 - Changelog]
1. Improve system compatibility.
2. Add Support for new CPU Generation.


P2.60 UEFI vom 02.08.2016 (Z170 OCF) - Instant Flash Version

[UEFI P2.60 vom 05.05.2016 - Changelog]
1. Improve system compatibility.


Ältere Z170 OC Formula UEFI Versionen:
P2.50 UEFI vom 05.05.2016 - Instant Flash Version

[UEFI P2.50 vom 05.05.2016 - Changelog]
1. Update NTFS module.
2. Support 4K native HDD.


P2.40 UEFI vom 15.03.2016 - Instant Flash Version

[UEFI P2.40 vom 15.03.2016 - Changelog]
1. Update microcode to 0x76.
2. Remove Sky OC function.


P2.10 UEFI vom 25.01.2016 - Instant Flash Version

[UEFI P2.10 vom 25.01.2016 - Changelog]
1. Update microcode to 0x74.
2. Improve DRAM compatibility.


P2.00 UEFI vom 14.01.2016 - Instant Flash Version

[UEFI P2.00 vom 14.01.2016 - Changelog]
1. Update "DDR4 OC" function.


P1.90 UEFI vom 11.11.2015 - Instant Flash Version

[UEFI P1.90 vom 11.11.2015 - Changelog]
1. Update Microcode.
2. Update RAID ROM and EFI driver.


P1.70 UEFI vom 28.10.2015 - Instant Flash Version

[UEFI P1.70 vom 28.10.2015 - Changelog]
1. Support DDR4 OC.
2. Improve DRAM module compatibility.
3. Improve PCIe compatibility.


P1.50 UEFI vom 25.09.2015 - Instant Flash Version

[UEFI P1.50 vom 25.09.2015 - Changelog]
1. Improve DRAM compatibility.
2. Improve OC function.
3. Improve Boot time.


P1.40 UEFI vom 02.09.2015 - Instant Flash Version

[UEFI P1.40 vom 02.09.2015 - Changelog]
1. Add easy mode feature.
2. Improve system compatibility.


P1.30 UEFI vom 14.08.2015 - Instant Flash Version

[UEFI P1.30 vom 14.08.2015 - Changelog]
1. First released


Z170 OC Formula Beta UEFI Version von ASRock oder Nick Shih:
*Anmerkung: Im Download ist nur die UEFI File an sich enthalten. Diese zum flashen einfach auf einen USB-Speicherstick kopieren und dann die Instant Flash Funktion im UEFI nutzen.
*Wichtig: Bitte bei den UEFI Versionen von Nick Shih den Link zum Download mit "Rechtsklick" und dann mit "Ziel speichern unter" benutzen, sonst funktioniert der Download nicht.


Beta UEFI L2.03 vom 25.01.2016

[CHANGELOG laut Nick Shih]
1. This UEFI should solve ur XTU score broken issue after 102 bclk.
But if bclk set higher than 103 in bios . This issue will still happen again.


Beta UEFI L1.92 vom 15.12.2015

[CHANGELOG laut ASRock Homepage]
1. Support Sky OC. (bei non K CPU's über BLCK)


Ältere Beta-UEFI Versionen für das Z170 OC Formula
Beta UEFI L1.91 vom 25.11.2015

[CHANGELOG laut ASRock Homepage]
1. Phase-in DDR4 OC (Non-Z OC).
2. New boot logo.


Beta UEFI L1.61B vom 29.10.2015

[CHANGELOG laut Nick Shih]
1. fix several Intel known bugs by Microcode update and Mei update.
2. Improve some timing training.


Beta UEFI L1.61 vom 18.10.2015

[CHANGELOG laut Nick Shih]
1. Improve some low end IC 2-4dimm compatibility


Beta UEFI L1.44c vom 08.10.2015

[CHANGELOG laut Nick Shih]
1. Add 2 new microcode for selection , default is 2D
2. Smooth some memory third timing training
3. Improve 4dimm 3200-3800 training
4. Fix some code and UI bug .


Beta UEFI L1.43G vom 22.09.2015

[CHANGELOG laut Nick Shih]
1. Add new feature: " Memory retrain on Failure "
* Memory will auto retrain if previous setting hang on 55 till the booting failure guard triggered. Can be disabled in the ram configuration page
2. Fix vcore read issue and more accurate
3. Fix lots minor bug and improve 4x DIMM compatibility


Beta UEFI L1.43V vom 18.09.2015

[CHANGELOG laut Nick Shih]
1. Fixed ODT Bug
2. Improved Memory compatibility for Samsung , Hynix and Micron Chips


Beta UEFI L1.43A vom 10.09.2015

[CHANGELOG laut Nick Shih]
1. Code flow of cpu core selection issue
2. Improve some memory auto rule
3. Improve booting failure guard rule


Beta UEFI L1.42C vom 02.09.2015

[CHANGELOG laut Nick Shih/Splave]
1. 4200~4500 XMP support hinzugefügt
2. Power Kaltstart An-Aus-An behoben
3. BIOS-Boot verbessert
5. Fix S3 (BIOS Werte, eingestellt)


*Hinweis: Das flashen von UEFI's ist immer eine Angelegenheit auf Eigenverantwortung und/oder eigenes Risiko. Die meisten Hersteller lehnen eine Garantieübernahme in Folge eines missglückten Flashvorgangs ab. Bitte Vorsicht dabei walten lassen.


Treiber und Tools Download von der ASRock Homepage zum Mainboard (Auswahlseite)

Auswahlseite für Treiber, Tools und UEFI für das Z170 OCF Mainboard

Auswahlseite für Treiber, Tools und UEFI für das Z170M OCF Mainboard


Eine Alternative Downloadquelle für aktuelle Treiber (auch Beta Versionen)
Da die Treiber auf der ASRock Hompage nicht immer auf dem neuesten Stand sind, findet ihr hier eine andere Möglichkeit zum Download der neueren Treiber für Chipsatz, Lan, Sound und so weiter.

Station-Drivers: Z170 OC Formula Hauptseite

Neue (BETA) UEFI Versionen für Mainboards verschiedener Hersteller gibt es dort übrigens auch.


Video von ASRock: Installing Windows 7 on Intel 100 Series and N3000 Series SoC.



Kompatibles Ram, das nach Vorgabe (XMP) oder Übertaktet funktioniert beim Z170 OCF oder Z170M OCF:

Corsair Vengeance LPX-CMK16GX4M2B3000C15 : 3000 MHz-CL.15.17.17.35.2T - 1.350V : (XMP) : 2x 8GB : Keine Probleme : Test von Chemistry

Corsair Vengeance LPX schwarz-CMK32GX4M4C3000C15 : 3000 MHz-CL.15.17.17.35.2T - 1.350V : (XMP) : 4x 8GB : Keine Probleme : Test von Dulcissima

Corsair Vengeance LPX schwarz-CMK16GX4M2B3200C16 : 3200 MHz-CL.16.18.18.36.2T - 1.350V : (XMP) : 2x 8GB : Keine Probleme : Test von Chemistry

G.Skill Ripjaws4-F4-3200C16Q-16GRKD : 3200 MHz-CL.16.16.16.36.2T - 1.350V : (XMP) : 4x 4GB : Keine Probleme : Test von Punk Sods
G.Skill Ripjaws4-F4-3200C16Q-16GRKD : 3200 MHz-CL.15.16.16.30.1T - 1.350V : (OC) : 4x 4GB : Keine Probleme : Test von Punk Sods
G.Skill Ripjaws4-F4-3200C16Q-16GRKD : 3333 MHz-CL.16.16.16.30.1T - 1.375V : (OC) : 4x 4GB : Keine Probleme : Test von Punk Sods

G.SKill Ripjaws4-F4-3200C16D-8GRK : 3200 MHz-CL.16.16.16.36.2T - 1.350V : (XMP) : 4x 4GB : Keine Probleme : Test von Trust13
G.SKill Ripjaws4-F4-3200C16D-8GRK : 3333 MHz-CL.15.16.16.35.1T - 1.375V : (OC) : 4x 4GB : Keine Probleme : Test von Trust13

G.Skill Trident Z F4-3000C15D-16GTZB : 3000 MHz-CL.15.16.16.35.2T - 1.350V : (XMP) : 2x 8GB : Keine Probleme : Test von plagestonecold

G.Skill Trident Z F4-3600C17D-16GTZ : 3600 MHz-CL.17.18.18.38.2T - 1.350V : (XMP) : 2x 8GB : Keine Probleme : Test von Wernersen

G.Skill Trident Z F4-3600C16D-16GTZ : 3600 MHz-CL.16.16.16.36.2T - 1.350V : (XMP) : 4x 8GB : Keine Probleme : Test von Punk Sods

Kingston HyperX Predator-HX430C15PB2K4/16 : 3000 MHz-CL.15.16.16.39.2T - 1.350V : (XMP) : 4x 4GB : Keine Probleme : Test von Punk Sods
Kingston HyperX Predator-HX430C15PB2K4/16 : 3000 MHz-CL.13.14.14.30.1T - 1.350V : (OC) : 4x 4GB : Keine Probleme : Test von Punk Sods
Kingston HyperX Predator-HX430C15PB2K4/16 : 3333 MHz-CL.13.16.16.28.1T - 1.475V : (OC) : 4x 4GB : Keine Probleme : Test von Punk Sods


Getestete und passende CPU-Wasserkühler für das Z170 OCF oder Z170M OCF:

Alphacool NexXxoS XP³ mit LGA 1150 Halterung/Backplate : Einwandfrei : Test von Punk Sods

EK Waterblocks Supremacy Evo mit Standard Zubehör : Einwandfrei : Test von Stiefelriemenbill

Koolance 380i mit Standard Zubehör : Einwandfrei : Test von Stiefelriemenbill

Phobya UC-1 Extrem "Brass Edtion" mit LGA 1150 Halterung/Backplate : Einwandfrei : Test von Punk Sods
Phobya UC-1 Extrem mit LGA 1150 Halterung und Backplate : Einwandfrei : Test von Trust13

Thermaltake Water 2.0 Extreme Komplettsystem mit Universal-Backplate : Einwandfrei : Test von Punk Sods

Watercool Heatkiller IV pro LGA 1151 mit zugehöriger Watercool Backplate: Einwandfrei : Test von Punk Sods



__________________________________________________ __________________________________________________ _______________________

Bisher von mir vorgenommene Änderungen am Z170 OC Formula Sammelthread (seit dem 02.09.2015):
02.09.2015 - [WIP] Sammelthread eröffnet
03.09.2015 - [WIP] Erste Vorarbeit online gestellt.
04.09.2015 - [WIP] Vorarbeit erweitert und fortgesetzt.
06.09.2015 - [WIP] Bilder vom UEFI hinzugefügt, um Download Möglichkeiten für aktuelle Treiber, Tools und UEFI ergänzt.
06.09.2015 - Kühler, Ram und Review Liste erstellt, [WIP] Status entfernt, Sammelthread fertig gestellt.
09.09.2015 - Video hinzu gefügt - Review Liste aktualisiert.
10.09.2015 - UEFI Liste aktualisiert.
18.09.2015 - Zwei Bilder hinzugefügt sowie die Review Liste aktualisiert.
19.09.2015 - Neues Beta UEFI eingetragen und Ram Liste ergänzt.
20.09.2015 - Ram und Kühler Liste aktualisiert.
26.09.2015 - Review und UEFI Liste aktualisiert.
28.09.2015 - Review Liste aktualisiert.
09.10.2015 - Neues Beta UEFI hinzugefügt.
21.10.2015 - UEFI Liste aktualisiert.
28.10.2015 - Ram Liste aktualisiert.
30.10.2015 - Neue UEFI Versionen eingetragen.
11.11.2015 - Die UEFI Liste wurde aktualisiert.
18.11.2015 - Aktualisierung der Review Liste.
02.12.2015 - UEFI Liste sowie Review Liste aktualisiert.
15.12.2015 - Neues Beta UEFI hinzu gefügt.
11.02.2016 - UEFI Liste aktualisiert - Kleine Überarbeitung des Threads.
16.03.2016 - Review Liste und UEFI Liste aktualisiert.
06.05.2016 - Neues UEFI hinzugefügt.
08.07.2016 - Review Liste aktualisiert.
17.09.2016 - Allgemeine Aktualisierung
02.01.2017 - UEFI Liste auf den aktuellen Stand gebracht.
05.01.2017 - Ram Liste aktualisiert.
15.01.2017 - UEFI Liste aktualisiert. Um Z170M OCF Support erweitert (vereinfacht).
16.01.2017 - Wasserkühler und Ram Liste aktualisiert.
01.02.2017 - Update der Ram Liste vorgenommen.
15.03.2018 - UEFI Liste aktualisiert.

Zuletzt bearbeitet:
Wenn Du diese Anzeige nicht sehen willst, registriere Dich und/oder logge Dich ein.
auf den letzen 2 Seiten wurde wahrscheinlich polnisch oder russisch geschrieben....

Aber wes meinst du eigentlich? KBL würde Kabylake bedeuten... läuft natürlich
8086K ist kein KBL sondern Coffeelake, der läuft nicht ohne Mod auf Z170/Z270...


-CPU 2 Pins verbinden oder auf dem Board den Mod löten
-Zur Sicherheit 2 andere Pins isolieren.
-vorher mit einer unterstützten CPU das 7.51E Mod Bios flashen

ABER das ist das BIOS für das MOCF!!! Zwecks OCF also dem Großen bitte nochmal selbst bei hwbot suchen.

Dannach werden Skylake, Kabylake und Coffee Lake CPUs unterstützt
8086K weiß ich nicht. Im Mod Bios ist der Microcode Ver. 84 drinne für Coffeelakes... müsste eig. passen. glaube ich

Dank dir. Du hast natürlich recht. Kein KBL. Board geht in den Marktplatz.

Ich bin mir ziemlich sicher dass es funktioniert. Oder funktionieren wird. Da die neuen Boards für 8core ja auch nur frisierte Boards für 6core CL sind.
Damit zeigt sich wie bescheuert das ganze Board Thema ist, wenn vernünftige Boardpflege betrieben wird oder wie am4 einfach gesagt wird, wir lassen am4 für mehrere Generationen bestehen.

Wenn ich das mocf nicht hätte würde ich auch komplett auf am4 ryzen gehen. Denke spätestens die nächsten Version wird Intel noch mehr unter Druck setzen.

Gesendet von meinem XT1580 mit Tapatalk

Zuletzt bearbeitet:
Laufen und laufen ist ein Unterschied. Für Coffee Lake auf Z170/Z270 gab es einen PCI Fix und einer der Beteiligten äußerte sich mit dem Hinweis das er denkt, das für die 9000er Serie, wieder eine Anpassung nötig ist. Einfach weiter beobachten.

8 Core ready Bios für das OCF und das M OCF wurden im Hwbot thread gepostet. Wer testet?
Ich finds ja unglaublich, das mein gutes ,,altes'' Board noch so supported wird.

Mal hoch damit.

An meinem OCF ist leider der 1. PCI-E mechanisch defekt (2Pins....) und die Karte läuft auch im 2. Slot nicht. Aber im 3. ohne Probleme. Kann ich den 1. und 2. Slot einfach mittels den Schalter auf dem Board beaktivieren? Im Handbuch steht drin, dass es zu Schäden führen kann, wenn man dies dauerhaft deaktiviert. Aber doch sicher nur, wenn dann trotzdem eine Karte drin ist, oder?
Solange die Karte im 3. läuft, kann ich das Board doch normal nutzen, oder?

hey Leute, hatte seit Ewigkeiten wieder mal Zeit was zu machen und habe ein Bios Update gemacht von 2.60 auf 7.60
Habe folgendes Problem:
Wenn ich Ultrafastboot einstelle geht die Grafikkarte im Windows nicht. Dafür sehe ich über die Grafikkarte alles im Bios und den Bootvorgang.

Sobald ich auf Fastboot einstelle, sehe ich Bios und Boot Vorgang nur über die Onboard Grafik und Windows Bild kommt Primär über die Grafikkarte aber kann beide nutzen.

Das einzige was ich zum Einstellen finden konnte, war die Priorität der Grafikkarten und diese war auf die PCIe eingestellt

Sieht da jemand zufällig einen Zusammenhang oder hat einen Tipp?

Kann jemand mit Gewissheit sagen wie der 8 Core Support für das OCF ausschaut. Auf HWBot gibts leider keine eindeutigen aussagen?
Der 8600K läuft Problemlos auf meinem OCF aber inzwischen hätte ich gerne den 9700k drauf.

Wenn ich in den kommenden Tagen nix lese werde ich den 9600kf mal drauf testen und lass es euch wissen.
Mehr habe ich aktuell nicht zur Verfügung.

Ich habe einen 8600K auf dem OCF, dazu 16 GB 3200er RAM.
Hätte mir überlegt, nochmal schnelleren Speicher zu holen. Was kriegt man denn so erfahrungsgemäß auf dem großen OCF max. stabil mit halbwegs humanen Settings zum Laufen (2x8 GB)?

Welche Speicherchips b.z.w. welches Ram hast du oder willst du kaufen?

Je nachdem auf dem "großen" OCF sollten 3600 MHz für 24/7 kein Problem sein, auch mit 4x 8 GB Ram. Mit guten Samsung B-Dies eventuell auch mehr mit 2x 8 GB Ram.
Schau mal dazu u.a. bei Emi im G-SKILL B-Die Thread nach.



Gruß

Heinrich

Wie Heinrich schon geschrieben hat, kannst du eventuell aus deinem 3200er Kit noch eine ganze Ecke mehr rausholen. Für RAM OC ist das Board ja schliesslich gemacht :)

Falls du irgendein altes Gurken-Kit mit Hynix AFR/MFR am Hacken hast, im Marktplatz gibt es zur Zeit immer wieder mal relativ günstig B-Die zu kaufen. Sonst check die Preisvergleichs-Links im verlinkten Thread nach Angeboten. Fragen zu bestimmten Modellen kannst du gern auch direkt in der Liste stellen.

Ich habe folgendes Kit:

Weiß aber nicht, was da drauf ist. Ist von 2016. Werde ich prüfen, wenn ich wieder Zuhause bin.

Gibt es irgendwo einen Guide oder bisschen Input zu den Ram-Einstellungen vom OCF?
Bisher habe ich nur XMP geladen und das war's.
Primärtimings, Taktfrequenz, VDimm usw. sagen mir natürlich alles was, aber bzgl. Subtimings und den ganzen übrigen Optionen bin ich bisher nur bei "Auto" gewesen und hab keinen Schimmer, worauf gerade die B-Dies reagieren.

So, gerade gecheckt: ich habe doch ein anderes Kit, nämlich folgendes:

Wie beim User in der Liste ist da bei mir ein 4 Gb D-Die von Samsung drauf.
Was kann man davon grob halten? Werde mich mal ans Austesten machen.

4Gbit D-Die machen schon Takt mit, brauchen aber höhere tRCD/tRP.

Bei 2x4GB würde ich vielleicht doch mit einem ein Upgrade auf 16GB oder 32GB liebäugeln ;)

Sehe ich ebenfalls so.

Ein relativ gutes 16 GB (2x 8GB) 3600 MHz Kit bekommt man schon für um die 100 € derzeit.
Oder eben hier im MP nachschauen, da sind schon mal öfters gebrauchte Ram Kit drin. Man sollte aber auch darauf achten, welche Speicherchips verbaut sind, insbesondere bei Hynix. Und für 24/7 OC braucht man anderseits auch nicht die "Super OC Kits" die mit 4400 MHz CL.16 laufen, ist auch eher was für Z390 Mainboards und CPU's mit entsprechend guten IMC. Dies sind auch so gesehen zu teuer hier für. ;)


Gruß

Heinrich

4 Gb D-Die ist die Bezeichnung der Chips in Thaiphoon Burner. Das sind schon 8 GB je Riegel, also insgesamt 16 GB. Ansonsten würde ich natürlich was neues holen.
Gerade habe ich 3600 MHz mit 18-18-18-38 und 1,4 Volt VDimm laufen. Scheint soweit stabil zu sein, an die Subtimings habe ich mich da aber noch nicht gemacht.

Ich frage mich halt, was das OCF überhaupt an Ramgeschwindigkeit schafft. Ich habe schon öfter gelesen, dass das nicht sooo pralle Ergebnisse liefert. Ein Typ von PCGH hat einen 9900K drauf laufen und bekommt anscheinend nicht mehr als 3600 stabil. Klar, das lässt keine Rückschlüsse auf mein System zu. Aber wäre auch schade, jetzt Geld für nochmal deutlich schnelleren Ram in die Hand zu nehmen, wenn dann am Ende nur paar wenige MHz mehr gehen als der vorhandene Speicher macht.

Danke auf jeden Fall für euren Input. Solche Sachen wie höhere tRCD/tRP helfen mir sehr...das letzte Mal Ram-OC hatte ich zu Zeiten von Micron D9GMH...falls das jemandem noch was sagt. :)

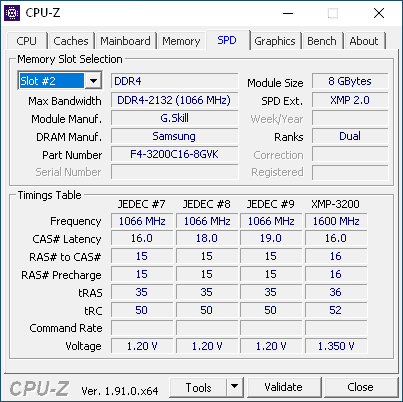

Du hast F4-3200C16D-8GVK verlinkt und das ist ein 2x4GB Kit. Sind dann wohl doch eher F4-3200C16D-16GVK?

Irgendwas scheint da bei Geizhals (oder CPU-Z) falsch eingetragen zu sein. Ich habe das:


Da ist gar nichts falsch eingetragen. Du hast zwei Module des Typs F4-3200C16-8GVK, die zu einem Kit vom Typ F4-3200C16D-16GVK (2x8GB) oder F4-3200C16Q-32GVK (4x8GB) gehören. Den Typ des Kits kannst du direkt vom Modellaufkleber an den Modulen ablesen.

Ah. Finde es ungewöhnlich, dass Kits die selbe Bezeichnung haben, wie entsprechend große Einzelmodule. Habe gestern einfach nur den Namen aus CPU-Z genommen, bei Geizhals rein geschmissen und gar nicht weiter groß geschaut, was es da gefunden hat. :hust:
Na wie auch immer. Ich habe demzufolge F4-3200C16D-16GVK.

Hehe, da musst du die Augen schon noch etwas weiter aufmachen. Die F4-3200C16-8GVK gibt es nicht einzeln, sondern nur als Teil des genannten Kits. Echte Einzelmodule haben ein -S nach der Angabe zur CAS Latenz in Ihrer Modellnummer, z.B. F4-3200C16S-8GVK (existieren jedoch nicht, nur als F4-3200C16S-8GVKB).

Wenn die 3600 schon stabil sind, dann würde ich noch nicht allzu viel Zeit an die Optimierung verschwenden und direkt die nächste Taktstufe testen. Heb dir das Optmieren der Timings für den finalen Takt auf.

Gerade habe ich 3600 MHz mit 18-18-18-38 und 1,4 Volt VDimm laufen. Scheint soweit stabil zu sein, an die Subtimings habe ich mich da aber noch nicht gemacht.

Das wir dir nichts bringen von der Performance her mit CL.18 und nicht optimierten Sub Timings.
Okay, beim Z170 OCF bin ich schon eine Weile raus. Probiere mal das hier @ 1,45 VDIMM, Rest auf "Auto"
Die Subtimibgs sind nicht zu Straf dabei, ist nur zum testen. ;)
Eventuell müssen dazu noch die VCCIO und VCCSA Spannung angepasst werden. Wie hoch sind die beiden Spannungen denn zur Zeit bei dir eingestellt.
Falls das gar nicht läuft, erst mal alle Subtimings auf "Auto" setzen und die primären Timings so lassen.

Mit 2x 8 GB Ram sollte das Z170 OCF an sich zumindest 3866 MHz Ram Takt schaffen für 24/7, die "M" Version davon sogar etwas mehr. Falls nicht ist das eher ein Ram oder IMC Problem.

@ Emi
Nein, der soll erst mal zusehen was mit 3600 MHz stabil bei den primären Timings geht. :d ;) Aber bitte, von mir aus auch eben so wie du vorschlägst.

Gruß

Heinrich

Zuletzt bearbeitet:
Hab mir im Alter angewöhnt beim OC effizient zu sein, man weis ja nicht wie viel Zeit einem noch bleibt :fresse:

Also: Höchsten Takt ermitteln, Timings/Spannungen optmieren, Stabilität testen, fertig. Dann direkt nächstes Kit rein oder halt zurück an die Arbeit. Wenn man für 24/7 Settings übertaktet, kann es sich schon lohnen zwei drei Taktstufen auszuloten und die Performance & Spannungen am Ende zu vergleichen. Dabei kommt es auf ein "paar" Stunden extra für die ganzen Stabilitätstests meist nicht unbedingt an.

Ich dachte eigentlich in der 32M Liste von Stunny wären auch ein paar 4Gbit D-Die Ergebnisse, aber hab spontan keine gefunden.

Das sagt mir der Jungspund, und das bei meinem Alter. :lol: ;)

Hast schon Recht im Prinzip, aber Takt ist beim Ram nicht alles auf der anderen Seite. Und wenn man keine Kiste voll mit Kits ausloten muss sondern sich nur ein Kit für 24/7 mit guter Performance dafür konzentriert, kann man dieses auch mal anders angehen. Mache ich auf jeden Fall so, seit ich älter geworden bin und auch nicht mehr für HWBOT Ram Kits austesten muss. :p Ich habe inzwischen nur noch meine drei "ollen" Trident-Z F4-3600C16Q-16GTZ Kits hier und mehr brauche ich auch nicht, was DDR4 Ram angeht. Die laufen sehr gut auf Z170, Z270 und Z370. Ein Z390 hatte ich noch keins hier. Muss mal schauen, ob ich noch einen Screen mit dem Z270 Apex und dem 9900K hier habe damit. Zur Zeit laufen zwei Kits davon auf dem X299 OCF @ 4000 MHz CL.16, bei ca. 1.48 VDimm.



Gruß

Heinrich


Ähnliche Themen

D
Antworten
45
Aufrufe
10K
Hardwareluxx setzt keine externen Werbe- und Tracking-Cookies ein. Auf unserer Webseite finden Sie nur noch Cookies nach berechtigtem Interesse (Art. 6 Abs. 1 Satz 1 lit. f DSGVO) oder eigene funktionelle Cookies. Durch die Nutzung unserer Webseite erklären Sie sich damit einverstanden, dass wir diese Cookies setzen. Mehr Informationen und Möglichkeiten zur Einstellung unserer Cookies finden Sie in unserer Datenschutzerklärung.


Zurück
Oben Unten refresh
