[Sammelthread] ASRock Z77 OC Formula (Intel Z77 Chipsatz)

ASRock Incorporation entstand im Jahre 2002 im Zuge der Ausgliederung des ASUSTeK Computer Inc. Tochterunternehmen PEGATRON. Von ASRock werden hauptsächlich Mainboards für den OEM- und Endkundenbereich, aber auch Laptops und HTPC Geräte mit INTEL oder NVIDIA Chipsatz für den Einsatz im Multimedia Bereich produziert. Zur Produktpalette gehören weiterhin DVR Geräte, die zum Beispiel zur Überwachung von Geschäftsräumen eingesetzt werden können.

ASRock's geschäftliche Strategie zielt seit einiger Zeit augenscheinlich darauf ab, nicht nur im Mainboard Segment, sondern auch mit Note- und Netbooks im Low Entry bis zum High End Bereich eine Konkurrenzfähigkeit mit den anderen großen Herstellern anzustreben. Wurde ASRock in seinen Anfangsjahren nur als Hersteller für preiswerte Produkte angesehen, hat sich die Firma inzwischen aber speziell durch die Produktion von gut ausgestatteten Mainboards für den Consumer bis zum High End Bereich einen guten Namen gemacht.

In den letzten Jahren ist ASRock im Bereich der Mainboard Hersteller zum drittgrößten auf der Welt aufgestiegen und hat so bekannte Namen wie MSI oder ECS hinter sich gelassen. Der Hauptsitz von ASRock befindet sich in Taipeh, weitere Niederlassungen des Unternehmen gibt es in den USA und den Niederlanden.​

Das Z77 OC Formula ist ASRock's erstes reinrassiges Overclocking Mainboard mit umfangreichen Tuning Optionen. Entwickelt wurde das Mainboard mit Unterstützung von Nick Shih, dessen Name und Overclocking Ergebnisse in der Szene wohlbekannt sind. Neu ist unter anderem eine kräftig ausgebaute Spannunungsversorgung mit 12+4 Phasen oder das Formula Power Kit. Weiterhin sollte man auch noch das Formula Cooling Kit und das Formula Connector Kit erwähnen. Das UEFI besitzt einen umfangreichen Overclocking Abschnitt, vergleichbare Einstellmöglichkeiten habe ich persönlich bisher nur beim ASUS MIVE gesehen. Mit den enthaltenden Overclocking Profilen von Nick Shih ist es sogar Laien möglich, einfach und schnell zu Übertakten. Profil auswählen, bestätigen und fertig. Für Profis mögen die in den Profilen verwendeten Spannungswerte allerdings etwas zu großzügig ausgelegt erscheinen, dafür sind diese aber auch in schwierigen Fällen brauchbar. Natürlich unterstützt das ASRock Z77 OC Formula auch den Multi GPU Betrieb von ATI oder NVIDIA Grafikarten, SATA 3 (6 Anschlüsse mit SATA3, 4x SATA2), USB3.0 und so weiter und so fort. Genaueres dazu könnt ihr hier im Sammelthread unter "Produkt Spezifikationen laut ASRock Hompage" oder auf der ASRock Homepage nachlesen.​

<[Preisvergleich]> <[ASRock Produktseite]> <[Manual-PDF]> <[Speicher-QVL]> <[CPU-Support Liste]>


​

Produkt Spezifikationen laut ASRock Hompage

Spoiler

CPU
- Supports 3rd and 2nd Generation Intel® Core™ i7 / i5 / i3 in LGA1155 Package
- 12 + 4 Power Phase Design
- Supports Intel® Turbo Boost 2.0 Technology
- Supports Intel® K-Series unlocked CPU
- Supports Hyper-Threading Technology

Chipsatz
- Intel® Z77
- Supports Intel® Rapid Start Technology and Smart Connect Technology
*Intel® Rapid Start Technology and Smart Connect Technology are only supported under Windows® 7 OS or later versions.

Arbeitsspeicher
- Dual Channel DDR3 memory technology
- 4 x DDR3 DIMM slots
- Supports DDR3 3000+(OC)/2800(OC)/2666(OC)/2400(OC)/2133(OC)/1866(OC)/1600/1333/1066 non-ECC, un-buffered memory
- Max. capacity of system memory: 32GB*
- Supports Intel® Extreme Memory Profile (XMP) 1.3 / 1.2
*Due to the operating system limitation, the actual memory size may be less than 4GB for the reservation for system usage under Windows® 32-bit OS. For Windows® 64-bit OS with 64-bit CPU, there is no such limitation.

BIOS (UEFI)
- 2 x 64Mb AMI UEFI Legal BIOS with GUI support (1 x Main BIOS and 1 x Recovery Backup BIOS)
- Supports "Plug and Play"
- ACPI 1.1 Compliance Wake Up Events
- SMBIOS 2.3.1 Support
- CPU Core, IGPU, DRAM, 1.8V PLL, VTT, VCCSA Voltage Multi-adjustment

Video, Audio und Netzwerk
1. Grafik
- Supports Intel® HD Graphics Built-in Visuals : Intel® Quick Sync Video 2.0, Intel® InTru™ 3D, Intel® Clear Video HD Technology, Intel® Insider™, Intel® HD Graphics 2500/4000 with Intel® Ivy Bridge CPU
- Supports Intel® HD Graphics Built-in Visuals : Intel® Quick Sync Video, Intel® InTru™ 3D, Intel® Clear Video HD Technology, Intel® HD Graphics 2000/3000, Intel® Advanced Vector Extensions (AVX) with Intel® Sandy Bridge CPU
- Pixel Shader 5.0, DirectX 11 with Intel® Ivy Bridge CPU. Pixel Shader 4.1, DirectX 10.1 with Intel® Sandy Bridge CPU
- Max. shared memory 1760MB with Intel® Ivy Bridge CPU. Max. shared memory 1759MB with Intel® Sandy Bridge CPU
- Supports HDMI 1.4a Technology with max. resolution up to 1920x1200 @ 60Hz
- Supports Auto Lip Sync, Deep Color (12bpc), xvYCC and HBR (High Bit Rate Audio) with HDMI (Compliant HDMI monitor is required)
- Supports HDCP function with HDMI port
- Supports Full HD 1080p Blu-ray (BD) / HD-DVD playback with HDMI port
*Intel® HD Graphics Built-in Visuals und die VGA-Ausgänge können nur bei der Verwendung von CPUs mit integrierter GPU-Einheit genutzt werden.
**Due to chipset limitation, the Blu-ray playback of Intel® HD Graphics is only supported under Windows® Vista™ and Windows® 7.
***Intel® InTru™ 3D is only supported under Windows® 7 and Windows® 7 x64.
2. Audio
- 7.1 CH HD Audio with Content Protection (Realtek ALC898 Audio Codec)
- Premium Blu-ray audio support
- Supports THX TruStudio™
3. LAN
- PCIE x1 Gigabit LAN 10/100/1000 Mb/s
- Broadcom BCM57781
- Supports Wake-On-LAN
- Supports Energy Efficient Ethernet 802.3az
- Supports PXE

Erweiterungsslots/Konnektivität
PCI-E Steckplätze
- 2 x PCI Express 3.0 x16 slots (PCIE2/PCIE4: single at x16 (PCIE2) / x8 (PCIE4) or dual at x8/x8 mode)
- 1 x PCI Express 2.0 x16 slot (PCIE5: x4 mode)
- 2 x PCI Express 2.0 x1 slots
- Supports AMD Quad CrossFireX™, 3-Way CrossFireX™ and CrossFireX™
- Supports NVIDIA® Quad SLI™ and SLI™
*PCIe Gen3 is supported on 3rd Generation of Intel® Core™ i5 and Core™ i7 CPUs.
SATA II und III
- 4 x SATA2 3.0 Gb/s connectors, support RAID (RAID 0, RAID 1, RAID 5, RAID 10, Intel® Rapid Storage and Intel® Smart Response Technology), NCQ, AHCI and "Hot Plug" functions
- 2 x SATA3 6.0 Gb/s connectors by Intel® Z77, support RAID (RAID 0, RAID 1, RAID 5, RAID 10, Intel® Rapid Storage and Intel® Smart Response Technology), NCQ, AHCI and "Hot Plug" functions
- 4 x SATA3 6.0 Gb/s connectors by Marvell SE9172, support RAID (RAID 0 and RAID 1), NCQ, AHCI and "Hot Plug" functions
USB 3.0
- 2 x Rear USB 3.0 ports by Intel® Z77, support USB 1.0/2.0/3.0 up to 5Gb/s
- 4 x Rear USB 3.0 ports by Etron EJ188H, support USB 1.0/2.0/3.0 up to 5Gb/s
- 1 x Front USB 3.0 header by Intel® Z77 (supports 2 USB 3.0 ports), supports USB 1.0/2.0/3.0 up to 5Gb/s
Plug functions
- 6 x SATA3 6.0 Gb/s connectors
- 1 x IR header
- 1 x CIR header
- 1 x COM port header
- 1 x HDMI_SPDIF header
- 1 x Power LED header
- V-Probe™: 2 x 7-set of onboard voltage measurement points laid
- 2 x CPU Fan connectors (1 x 4-pin, 1 x 3-pin)
- 4 x Chassis Fan connectors (1 x 4-pin, 3 x 3-pin)
- 1 x Power Fan connector (3-pin)
- 1 x MOS Fan connector (3-pin)
- 24 pin ATX power connector
- 8 pin 12V power connector
- 4 pin 12V power connector
- SLI/XFire power connector
- Front panel audio connector
- 3 x USB 2.0 headers (support 6 USB 2.0 ports)
- 1 x USB 3.0 header (supports 2 USB 3.0 ports)
- 1 x Dr. Debug with LED
- 1 x Power Switch with LED
- 1 x Reset Switch with LED
- 1 x Clear CMOS Switch with LED
- Rapid OC Button: +/- buttons to adjust OC frequency
- 1 x PCIe ON/OFF Switch
- 1 x Post Status Checker (PSC)
ATX-Blende - I/O Panel
- 1 x PS/2 Mouse/Keyboard Port
- 1 x HDMI Port
- 1 x Optical SPDIF Out Port
- 4 x Ready-to-Use USB 2.0 Ports
- 6 x Ready-to-Use USB 3.0 Ports
- 1 x RJ-45 LAN Ports with LED (ACT/LINK LED and SPEED LED)
- 1 x Clear CMOS Switch with LED
- HD Audio Jack: Rear Speaker / Central / Bass / Line in / Front Speaker / Microphone

Sonstige Features/Verschiedenes
OC Formula Kit - OC Formula Power Kit
- Digi Power
- Dual-Stack MOSFET (DSM)
- Multiple Filter Cap (MFC) (Filter different noise by 3 different capacitors: DIP solid cap, POSCAP and MLCC)
- Premium Alloy Choke (Reduce 70% core loss compare to iron powder choke)
OC Formula Connector Kit
- Hi-Density Power Connector
- 15μGold Finger (CPU and memory sockets)　
OC Formula Cooling Kit
- Twin-Power Cooling (Combine active air cooling and water cooling)
- 8 Layer PCB, 4 x 2oz copper
- GELID Solutions GC-Extreme Thermal Compound

Einzigartige Features
- Formula Drive
- ASRock Instant Boot
- ASRock Instant Flash
- ASRock APP Charger
- ASRock XFast USB
- ASRock XFast LAN
- ASRock XFast RAM
- ASRock Crashless BIOS
- ASRock OMG (Online Management Guard)
- ASRock Internet Flash
- ASRock UEFI System Browser
- ASRock Dehumidifier Function
- ASRock Interactive UEFI
- NickShih's OC Profile
- Fine-Tuning V-Controller
- Timing Configurator
- Lucid Virtu Universal MVP
- Hybrid Booster:
- ASRock U-COP
- Boot Failure Guard (B.F.G.)
- Combo Cooler Option (C.C.O.)
- Good Night LED
*Lucid Virtu Universal MVP kann nur bei der Nutzung eines Prozessors mit integrierter GPU verwendet werden.
**LucidLogix Virtu MVP only supports Windows® 7 OS or later versions.

OEM Produktzubehör, mitgeliefert.
- Support-CD: Drivers, Utilities, AntiVirus Software (Trial Version), CyberLink MediaEspresso 6.5 Trial, ASRock MAGIX Multimedia Suite
- 1 x ASRock SLI_Bridge_2S Card
- Quick Installation Guide, Support CD, I/O Shield
- 6 x SATA Data Cables
- 2 x SATA 1 to 1 Power Cables
- 1 x Front USB 3.0 Panel
- 4 x HDD Screws
- 6 x Chassis Screws
- 1 x Rear USB 3.0 Bracket
- 10 x OC Stands
- GELID GC-Extreme Thermal Compound

Hardware überwachung
- CPU/Chassis/Power/MOS Temperature Sensing
- CPU/Chassis/Power/MOS Fan Tachometer
- CPU/Chassis/MOS Quiet Fan (Allows Chassis Fan Speed Auto-Adjust by CPU Temperature)
- CPU/Chassis/MOS Fan Multi-Speed Control
- Multi Thermal Sensor
- Voltage Monitoring: +12V, +5V, +3.3V, CPU Vcore

Formfaktor - Sonstiges
- CEB Form Factor: 12.0-in x 10.5-in, 30.5 cm x 26.7 cm
- Premium Gold Capacitor design (100% Japan-made high-quality Conductive Polymer Capacitors)
- Betriebssystem : Microsoft® Windows® 7 / 7 64-bit / Vista™ / Vista™ 64-bit / XP / XP 64-bit compliant
Zertifizierungen:
- FCC, CE, WHQL
- ErP/EuP Ready (ErP/EuP ready power supply is required)

Achtung:
Bitte beachten Sie, dass Overclocking, inklusive dem Verändern von BIOS-Einstellungen und der Nutzung von Overclockingprogrammen von Drittherstellern, immer ein gewisses Risiko bürgt. Overclocking kann ihre Systemstabilität beeinflussen oder aber zu Schäden Ihrer Komponenten und Geräte führen. Die Ausführung geschieht auf eigene Gefahr und Kosten. Für Schäden die durch Overclocking verursachet werden sind wir nicht verantwortlich.

Die Spezifikationen können ohne vorherigen Hinweis geändert werden. Die Marken und Produktnamen sind Schutzmarken der jeweiligen Firmen. Alle Konfigurationen die von den original Spezifikationen abweichen werden nicht garantiert.

UEFI - Optionen und Einstellmöglichkeiten

​

UEFI: Einstellmöglichkeit Grundtakt und Spannungen

• Base clock: From 95 MHz to 150 MHz in 0.1 MHz increments
• CPU core voltage: From 0.600 V to 1.700 V in 0.005 V increments
• Integrated graphics processor (“IGPU”, VAXG) voltage: From 0.600 V to 1.520 V in 0.005 V increments
• Memory controller (“System Agent,” VCCSA) voltage: From 0.928 V to 1.567 V in 0.005 V increments
• CPU VTT (“I/O”) voltage: From 0.768 V to 1.634 V in 0.009 V increments
• CPU PLL voltage: From 1.500 V to 2.900 V in 0.013 V increments
• Internal clock generator compensation voltage (“XCLK RCOMP”): From 0.803 V to 1.654 V in 0.013 V increments
• Chipset (PCH) voltage: From 0.803 V to 1.654 V in 0.013 V increments
• Chipset DMI voltage: From 0.803 V to 1.654 V in 0.013 V increments
• Chipset DMI compensation strength: From -10 to +17 in +1 increments
• Memory voltage: From 1.165 V to 2.100 V in 0.005 V increments
• Memory termination voltage: From 0.600 V to 0.904 V in 0.005 V increments

Aktuelle UEFI Version von ASRock:
Hinweis: Diese kann entweder in 3 verschieden Arten (Flash unter DOS, Windows oder Instant Flash) auf der Hompage von ASRock gefunden werden oder man benutzt die Online Flash Option im UEFI.

V2.30 UEFI vom 25.07.2013 - DOS Version
V2.30 UEFI vom 25.07.2013 - Instant Flash Version
V2.00 UEFI vom 25.07.2013 - Windows Version

UEFI Version 2.30 vom 25.07.2013 - Changelog:
1. Change Internet Flash server

Weitere UEFI Versionen von Asrock gibt es hier <klick>


Aktuelle Beta UEFI Version von ASRock:
Achtung: Die Beta UEFI liegen leider nur in der Instant Flash Version vor.

Beta UEFI L2.40 vom 30.05.2018 Download

Changelog
Update CPU Microcode

Spoiler

Beta UEFI L1.41 vom 21.09.2012 Download

Changelog
Support for Windows 8 added
Note: "Ultra Fast" is only supported by below conditions.
1. OS is Windows 8.
2. Graphics supports UEFI GOP.


Beta UEFI L1.42G vom 22.10.2012 Download

Changelog
1. Improvement system stability

Beta UEFI L1.42L vom 31.10.2012 Download

Changelog
1. Modify sound effect in BIOS


Letzte BETA UEFI Version von Nick Shih:
Anmerkung: Im Download ist nur die UEFI File an sich enthalten. Diese zum flashen einfach auf einen USB-Speicherstick kopieren und dann die Instant Flash Funktion im UEFI nutzen. Um nicht nur das letzte Beta UEFI anzeigen zu lassen bitte auf "Spoiler - Anzeigen" klicken.

Spoiler

BETA UEFI V1.15D Download

Festgestellte Änderungen gegenüber UEFI V1.40
1. Spezielle OC RAM Profile wurden im OC Tweak Bereich hinzugefügt.
2. Option "Super Pi 32M Tweak" ist neu im OC Tweak Bereich.


BETA UEFI V1.15G Download

Änderungen - Changelog
1. Add SPD info option in Dram Configuration
2. Renew the Dram Preset profile.


BETA UEFI V1.42A Download

Anmerkungen von Nick Shih:
1. Added lots Windows8 function support
2. Fixed some issues of keyboard mouse compatibility
* CPU VCore muss eventuell zum stabilen Betrieb um 0.008V erhöht werden.


BETA UEFI V1.42G Download

Änderungen bei BETA UEFI V1.42G
1. Improved bclk training
2. Windows8 support
3. Trrd trtp twtr can be lower to 1 now
4. Problem with Vcore solved

BETA UEFI V1.42K Download

Änderungen laut Nick Shih
1. fixed default c-state issue
2. Improved memory training & compatibility, especially Avexir 2800 kits & Corsair 2800 CL11 kits
3. Lower the volume of sound effect in bios


Modifizierte und aktualisierte UEFI von arrow0309:
Bei diesen UEFI wurden unter anderem die SATA/RAID Treiber und der der CPU Microcode aktualisiert. Einzelheiten dazu bitte dem Changelog entnehmen.

Z77 OC Formula P2.00 Upd
Z77 OC Formula P2.30 Mod

[Änderungen laut arrow0309]

Spoiler

- Intel RST(e) OROM and EFI SataDriver

OROM IRST SATA 11.6.0.1702 -> 13.1.0.2030
EFI IRST SATA 11.6.0.1702 -> 13.1.0.2030

- Intel OROM VBIOS and EFI GOP Driver

OROM VBIOS Sandy/IvyBridge 2137 -> 2170
EFI GOP Driver SandyBridge 2.0.1014 -> 2.0.1024
EFI GOP Driver IvyBridge 3.0.1013 -> 3.0.1027

- LAN OROM PXE and EFI UNDI - Intel, Realtek, BCM, QCA

OROM Intel PXE 1.3.81 -> 1.5.48
OROM Broadcom PXE 14.6.9 -> 16.2.1
EFI Broadcom UNDI 15.2.2 -> 16.2.2

- Marvell SATA Option ROM

Marvell 88SE91xx/92xx 1.0.0.0026 -> 1.0.1.0025
Marvell 88SE91xx/92xx 1.0.0.0025 -> 1.0.1.0025
Marvell 88SE91xx/92xx 1.0.0.0025 -> 1.0.0.0032
Marvell 88SE91xx/92xx 1.0.0.0026 -> 1.0.0.0032

- Update Intel CPU MicroCode

Sandy Bridge Rev. 28
Ivy Bridge Rev. 12 -> 19

Z77 OC Formula P2.30 Mod 2

[Änderungen laut arrow0309]

Spoiler

- OROM IRST SATA - 12.7.0.1936 (EFI IRST SATA - Original)
- OROM VBIOS Sandy/IvyBridge - 2158
- EFI GOP Driver SandyBridge - 2.0.1024
- EFI GOP Driver IvyBridge - 3.0.1027
- CPU MicroCode Pack (with Sandy 6A728 and Ivy 6A919)

Hier noch zwei Alternativen zu den genannten UEFI:

ASRock Z77OCF UEFI P2.00 Mod A
ASRock Z77OCF UEFI P2.30 Mod A

[Änderungen laut arrow0309]

Spoiler

I've just modified the two major OCF uefi (P2.0 and P2.30) with the latest IRST Orom 12.9 (that will work great with the 12.9 drivers):

Modified with:

- Intel RST(e) OROM and EFI SataDriver

OROM IRST SATA 11.6.0.1702 -> 12.9.0.2006
EFI IRST SATA 11.6.0.1702 -> 12.9.0.2006

- Intel OROM VBIOS and EFI GOP Driver

OROM VBIOS Sandy/IvyBridge 2137 -> 2170
EFI GOP Driver SandyBridge 2.0.1014 -> 2.0.1024
EFI GOP Driver IvyBridge 3.0.1013 -> 3.0.1027

- LAN OROM PXE and EFI UNDI - Intel, Realtek, BCM, QCA

OROM Intel PXE 1.3.81 -> 1.5.50
OROM Broadcom PXE 14.6.9 -> 16.2.1
EFI Broadcom UNDI 15.2.2 -> 16.2.2

- Marvell SATA Option ROM

Marvell 88SE91xx/92xx 1.0.0.0026 -> 1.0.1.0025
Marvell 88SE91xx/92xx 1.0.0.0025 -> 1.0.1.0025
Marvell 88SE91xx/92xx 1.0.0.0025 -> 1.0.0.0032
Marvell 88SE91xx/92xx 1.0.0.0026 -> 1.0.0.0032

- Update Intel CPU MicroCode

Sandy Bridge Rev. 28 (for Sandy OC)
Ivy Bridge Rev. 12 -> 19

* Hinweis: Das flashen von UEFI Versionen ist immer eine Angelegenheit auf Eigenverantwortung b.z.w. eigenes Risiko. Die meisten Hersteller lehnen eine Garantieübernahme in Folge eines missglückten Flashvorgangs ab.

Videos zum Mainboard

Spoiler

Datenschutzhinweis für Youtube

An dieser Stelle möchten wir Ihnen ein Youtube-Video zeigen. Ihre Daten zu schützen, liegt uns aber am Herzen: Youtube setzt durch das Einbinden und Abspielen Cookies auf ihrem Rechner, mit welchen sie eventuell getracked werden können. Wenn Sie dies zulassen möchten, klicken Sie einfach auf den Play-Button. Das Video wird anschließend geladen und danach abgespielt.

Youtube Videos ab jetzt direkt anzeigen

Video anzeigen

Datenschutzhinweis für Youtube

An dieser Stelle möchten wir Ihnen ein Youtube-Video zeigen. Ihre Daten zu schützen, liegt uns aber am Herzen: Youtube setzt durch das Einbinden und Abspielen Cookies auf ihrem Rechner, mit welchen sie eventuell getracked werden können. Wenn Sie dies zulassen möchten, klicken Sie einfach auf den Play-Button. Das Video wird anschließend geladen und danach abgespielt.

Youtube Videos ab jetzt direkt anzeigen

Video anzeigen

Datenschutzhinweis für Youtube

An dieser Stelle möchten wir Ihnen ein Youtube-Video zeigen. Ihre Daten zu schützen, liegt uns aber am Herzen: Youtube setzt durch das Einbinden und Abspielen Cookies auf ihrem Rechner, mit welchen sie eventuell getracked werden können. Wenn Sie dies zulassen möchten, klicken Sie einfach auf den Play-Button. Das Video wird anschließend geladen und danach abgespielt.

Youtube Videos ab jetzt direkt anzeigen

Video anzeigen

Datenschutzhinweis für Youtube

An dieser Stelle möchten wir Ihnen ein Youtube-Video zeigen. Ihre Daten zu schützen, liegt uns aber am Herzen: Youtube setzt durch das Einbinden und Abspielen Cookies auf ihrem Rechner, mit welchen sie eventuell getracked werden können. Wenn Sie dies zulassen möchten, klicken Sie einfach auf den Play-Button. Das Video wird anschließend geladen und danach abgespielt.

Youtube Videos ab jetzt direkt anzeigen

Video anzeigen

Aktualisierte Tools von ASRock für Windows7 64Bit
Tuning Tool - TimingConfigurator Ver:1.0.5 (RAM) vom 29.08.2012
Tuning Tool - Formula Drive Ver:0.2.12 vom 13.09.2012
Tuning Tool - Rapid OC Ver:1.0.15 vom 13.09.2012


Toolpakete von Nick Shih
Diese Tools sind (noch) nicht auf der ASRock Homepage erhältlich, auch nicht als Beta Versionen.

Formula Drive 0.2.13 - Memory Configurator 1.0.8 - Rapid OC 1.0.16

Bisher bekannte Änderungen
1. Memory Configurator - Man kann nun User-Profile anlegen, speichern und wieder laden.
2. Rücksetzung auf die BIOS Werte ist jetzt auch möglich.

Ältere Versionen der Tools:

Spoiler

Memory Configurator V1.0.10 Download

Änderungen laut Nick Shih
1. unlocked mobo limitation
2. TRRD , TWTR , TRTP can be down to 1 now


Formula Drive 0.2.13 , Rapid OC 1.0.16 , Timing Configurator 1.0.10

Bisher bekannte Änderungen
1. Timing Configurator - Trrd trtp twtr can be lower to 1 now

Aktuelle Treiber und Tools für Windows XP, 7, 8 - 32Bit und 64Bit Versionen
Zur Auswahlseite für den Tool und Treiber Download - ASRock Z77 OCF


Aktuelle Treiber, alternative Quelle zum Download
Da die Treiber auf der ASRock Hompage nicht gerade sehr Aktuell sind, hier mal eine andere Möglichkeit zum Download der aktuellen Treiber für Chipsatz, Lan, Sound u.s.w.

Station-Drivers Hauptseite

Neue UEFI Versionen für verschiedene Mainboards gibt es dort übrigens auch.


ASRock Z77 OC Formula Wallpaper und Windows7 Themes
Desktop - Hintergrundbilder und Win7 Themes Auswahlseite

Kompatibles Ram, getestet:
Avexir Core Ram-AVD3U26661104G-4CI : 2666 MHz-CL 11.13.13.35.2T-1.650V (Default): 4x 4GB : Keine Probleme : Test von Punk Sods

Corsair XMS3 Dominator GT-CMG6GX3M3A1866C7 : 1866 MHz-CL 7.8.7.20.1T-1.650V (Default): 2x 2GB : Keine Probleme : Test von nfszocker
Corsair XMS3 Dominator GT-CMG6GX3M3A1866C7 : 2200 MHz-CL 9.9.9.27.1T-1.650V (OC): 2x 2GB : Keine Probleme : Test von nfszocker

Corsair Dominator Platinum-CMD8GX3M2A2133C9 : 2133 MHz-CL 9.11.10.27.2T-1.500V (Default): 2x 4GB : Keine Probleme : Test von donkel

Corsair Dominator Platinum-CMD16GX3M4A2400C9 : 2400 MHz-CL 9.11.11.31.2T-1.650V (Default): 4x 4GB : Keine Probleme : Test von Punk Sods

Corsair Vengeance-CMZ8GX3M2A2133C11 : 2133 MHz-CL 11.11.11.30.2T-1.500V (Default): 4x 4GB : Keine Probleme : Test von Punk Sods
Corsair Vengeance-CMZ8GX3M2A2133C11 : 2200 MHz-CL 10.10.10.24.1T-1.480V (OC): 4x 4GB : Keine Probleme : Test von Punk Sods

Corsair Vengeance-CMY16GX3M2A2400C11R : 2400 MHz-CL 11.13.13.31.2T-1.650V (Default): 2x 8GB : Keine Probleme : Test von Razzorone

Crucial Ballistix-BLE2CP4G3D1869DE1TX0CEU : 1866 MHz-CL 9.9.9.27.1T-1.500V (Default): 4x 4GB : Keine Probleme : Test von Prime73

Crucial Ballistix Elite-BLE2CP4G3D213ACE1TX0CEU : 2400 MHz-CL 10.11.11.21.1T-1.650V (OC): 2x 4GB : Keine Probleme : Test von nfszocker

Crucial Ballistix Tactical-BLT2CP4G3D1869DT1TX0CEU : 1866 MHz-CL 9.9.9.27.1T-1.500V (Default): 2x 4GB : Keine Probleme : Test von Matze71

GeIL EVO Two-GET38GB2133C9DC : 2133 MHz-CL 9.10.9.28.1T-1.650V (OC): 2x 4GB : Keine Probleme : Test von mahaudi

GeIL Ultra Plus-GUP34GB1600C7BDC : 1600 MHz-CL 7.7.7.24.1T-1.600V (OC): 2x 2GB : Keine Probleme : Test von delicious_cake

G.Skill Ares-F3-1866C10D-16GAB : 1866 MHz-CL 10.11.10.30.2T-1.475V (OC): 2x 8GB : Keine Probleme : Test von Bin2good

G.Skill Ripjaw X-F3-17000CL9D-4GBXMD : 2200 MHz-CL 9.10.9.28.2T-1.525V (OC): 4x 2GB : Keine Probleme : Test von Bin2good

G.Skill Ripjaw-F3-16000CL9D-4GBRM : 2000 MHz-CL 9.10.9.28.2T-1.650V (Default): 2x 2GB : Keine Probleme : Test von nfszocker
G.Skill Ripjaw-F3-16000CL9D-4GBRM : 2200 MHz-CL 9.11.9.25.1T-1.500V (OC): 2x 2GB : Keine Probleme : Test von nfszocker

G.Skill Sniper-F3-14900CL9D-8GBSR : 1866 MHz-CL 9.10.9.28.1T-1.500V (Default): 4x 4GB : Keine Probleme : Test von 331BK

G.Skill TridentX-F3-2400C10D-8GTX : 2400 MHz-CL 10.12.12.31.2T-1.650V (Default): 2x 4GB : Keine Probleme : Test von delicious_cake
G.Skill TridentX-F3-2400C10D-8GTX : 2400 MHz-CL 10.12.12.31.2T-1.600V (OC): 2x 4GB : Keine Probleme : Test von delicious_cake

G.Skill TridentX-F3-2400C9Q-16GTXD : 2400 MHz-CL 9.11.11.31.2T-1.650V (Default): 4x 4GB : Keine Probleme : Test von Punk Sods
G.Skill TridentX-F3-2400C9Q-16GTXD : 2600 MHz-CL 10.12.12.31.1T-1.570V (OC): 4x 4GB : Keine Probleme : Test von Punk Sods

G.Skill TridentX-F3-2600C10D-8GTXD : 2600 MHz-CL 10.12.12.31.2T-1.650V (Default): 4x 4GB : Keine Probleme : Test von Punk Sods
G.Skill TridentX-F3-2600C10D-8GTXD : 2600 MHz-CL 10.12.12.31.2T-1.580V (OC): 4x 4GB : Keine Probleme : Test von Punk Sods

Kingston HyperX T1-KHX2000C9D3T1K3 : 2000 MHz-CL 9.9.9.27.1T-1.650V (Default): 2x 2GB : Keine Probleme : Test von nfszocker
Kingston HyperX T1-KHX2000C9D3T1K3 : 2400 MHz-CL 9.11.9.28.2T-1.650V (OC): 2x 2GB : Keine Probleme : Test von nfszocker

Kingston HyperX Beast-KHX21C11T3K2 : 2133 MHz-CL 11.12.11.30.2T-1.600V (Default): 2x 8GB : Keine Probleme : Test von Matze71
Kingston HyperX Beast-KHX21C11T3K2 : 2133 MHz-CL 11.12.11.30.2T-1.550V (OC): 2x 8GB : Keine Probleme : Test von Matze71

Kingston HyperX Beast-KHX24C11T3K2 : 2400 MHz-CL 11.13.13.30.2T-1.650V (Default): 2x 8GB : Keine Probleme : Test von Kingmynos

Mushkin Blackline-996679 : 1600 MHz-CL 7.8.7.20.1T-1.650V (Default): 2x 2GB : Keine Probleme : Test von Punk Sods
Mushkin Blackline-996679 : 2400 MHz-CL 8.11.7.28.1T-1.735V (OC): 2x 2GB : Keine Probleme : Test von nfszocker

Mushkin Blackline-996995 : 1866 MHz-CL 10.10.9.21.1T-1.500V (OC): 4x 4GB : Keine Probleme : Test von dolltoll

Patriot Viper 3-PV38G213C1K : 2133 MHz-CL 11.11.11.27.3T-1.500V (Default): 2x 4GB : Keine Probleme *1 : Test von Bin2good
Patriot Viper 3-PV38G213C1K : 2400 MHz-CL 11.13.12.27.2T-1.545V (OC): 2x 4GB : Keine Probleme : Test von Bin2good
*1: XMP Profil wird falsch ausgelesen: 2000 MHz-CL 11.11.11.27.2T. Default Werte bitte im UEFI manuell einstellen.

Samsung Green-MV-3V4G3D "low profile" : 1600 MHz-CL 11.11.11.28.1T-1.350V (Default): 2x 4GB : Keine Probleme : Test von Bin2good
Samsung Green-MV-3V4G3D "low profile" : 2200 MHz-CL 10.10.10.28.1T-1.395V (OC): 2x 4GB : Keine Probleme : Test von Bin2good
Samsung Green-MV-3V4G3D "low profile" : 2700 MHz-CL 11.13.13.35.2T-1.685V (OC): 2x 4GB : Keine Probleme : Test von nfszocker

Team Group Xtreem-TXD38G2666HC11CDC01 : 2666 MHz-CL 11.13.13.35.2T-1.650V (Default): 2x 4GB : Keine Probleme : Test von Onkel Lutz

Passende CPU-Wasserkühler, getestet:
Alphacool NexXxoS XP³ mit Aphacool Backplate "Black Protector" : Einwandfrei : Test von Punk Sods
AquaComputer Cuplex Kryos HF mit Backplate : Einwandfrei : Test von 331BK
EK-Supreme mit EK CPU Universal Backplate : Einwandfrei : Test von Prime73
EK-Supremacy mit Backplate : Einwandfrei : Test von Onkel Lutz
Phobya UC-1 Extrem mit Watercool M4 oder Alphacool "Black Protector" Backplate : Einwandfrei : Test von Punk Sods
Thermaltake Water 2.0 Extreme Komplettsystem : Einwandfrei : Test von Punk Sods
Watercool Heatkiller 3.0 mit Watercool Backplate M4 : Einwandfrei : Test von Punk Sods
XSPC Raystorm mit Backplate : Einwandfrei : Test von Bin2good

Erhältliche Wasserkühler für Mosfet- und Chipsatzkühlung:
Derzeit gibt es zwei Varianten der Firma MIPS. Erhältlich bei MIPS oder Aquatuning. Beim Online-Shop von MIPS lassen sich die Produkte nicht direkt verlinken, dort bitte die Suchfunktion mit "Z77 oc formula" benutzen, danke.
MIPS ASROCK Z77 OC Formula Dual Mosfet POM - Aquatuning
MIPS ASRock Z77 OC Formula Kühler Set POM - MIPS

* Die MIPS Kühlersets werden nicht mehr hergestellt oder vertrieben. Eventuell sind diese aber noch gebraucht zu bekommen.

Reviews, Previews, Übertaktung und Problemlösungen:
AnandTech - ASRock Z77 OC Formula Review: Living In The Fast Lane (Englisch)
BenchX - Asrock Z77 OC Formula User Review & Extreme overclocking – 3DMark01 SE (Englisch)
ChipLoco - ASRock Z77 OC Formula Motherboard Review (Englisch)
EasyCOM - Review (Russisch, teilweise Englisch)
Hardware Info - ASRock Z77 OC Formula review: designed by Nick Shih (Englisch)
HARDWARELUXX - Test: ASRock Z77 OC Formula
Hardware Secrets - Review (Englisch)
Hot Hardware - Z77 OC Motherboard Shootout - MSI vs ASRock (Englisch)
Kit Guru - ASRock Z77 OC Formula Motherboard Review (Englisch)
Legit Reviews - Core i7-3770K reaches 7.136 GHz (Englisch)
MadShrimps - ASRock Z77 OC Formula Motherboard Review (Englisch)
Neoseeker - ASRock Z77 OC Formula Review (Englisch)
Ocaholic - ASRock Z77 OC Formula Preview (Mehrsprachig, auswählbar)
Ocaholic - ASRock Z77 OC Formula Review (Mehrsprachig, auswählbar)
Overclockers Club - ASRock Z77 OC Formula Review (Englisch)
Overclockers - ASRock Z77 OC Formula Motherboard Review (Englisch)
Overclock Net - **[OFFICIAL]** Asrock Z77 OC Formula Overclocking / troubleshooting/ Discussion (Englisch)
ProClockers - Review (Englisch)
PureOC - Review (Englisch)
TechPowerUp - ASRock Z77 OC Formula Intel LGA 1155 Review (Englisch)
Think Computers - Review (Englisch)
Tom's Hardware - Six $220-280 Z77 Express-Based Motherboards, Reviewed (Englisch)
TweakPc - ASRock Z77 OC Formula: 4 x 8 GB mit stabilen 2856 MHz (Deutsch)
TweakTown - ASRock Z77 OC Formula (Intel Z77) Motherboard Review (Englisch)
TweakTown - Corsair Dominator Platinum PC3-21300 16GB Review with Z77 OC Formula (Englisch)
TweakTown - Corsair Dominator Platinum PC3-22400 16GB Dual Channel Review with Z77 OC Formula (Englisch)
VR-ZONE - ASRock Z77 OC Formula Review (Englisch)
Xbit Labs - ASRock Z77 OC Formula Review: LGA 1155 Mainboard for Overclocking and Breaking Records (Englisch)
XtremeSystems - Asrock Z77 OC Formula Overclocking / troubleshooting/ Discussion (Englisch)

_____________________________________________________________________________________________________​

Bisher vorgenommene Änderungen am Sammelthread (ab dem 20.09.2012):

Spoiler

20.09.2012 - Rubrik "Änderungen am Sammelthread" hinzugefügt - Banner (Titel) hinzugefügt - RAM Liste aktualisiert - Kühler Liste aktualisiert
21.09.2012 - Rubrik "Kompatibles RAM": Samsung Green OC hinzugefügt, Spannungsangabe beim Corsair Venegance OC nach unten hin korrigiert (getestet & überprüft)
22.09.2012 - UEFI Bilder hinzugefügt - Layout des Sammelthreads überarbeitet
23.09.2012 - Rubriken überarbeitet und teilweise aktualisiert
24.09.2012 - Einleitung + Kurzbeschreibung hinzugefügt - UEFI Rubrik erweitert/fertig gestellt
25+26.09.2012 - Aktualisiert: Download - Reviews
27.09.2012 - Aktualisiert: Reviews - weitere Bilder hinzugefügt
28.09 + 01.10.2012 - Aktualisiert: Reviews
03.10.2012 - Aktualisiert: Reviews - Kompatibles Ram
04.10.2012 - Aktualisiert: Reviews
09.10.2012 - Aktualisiert: Kompatibles Ram - Passende Wasserkühler
10.10.2012 - Rubrik Reviews überarbeitet und aktualisiert
11.10.2012 - Aktualisiert: Kompatibles Ram
12.10.2012 - Aktualisiert: Reviews
13.10.2012 - BETA UEFI- und TOOLS-Download auf aktuellen Stand gebracht.
20.10.2012 - Beta UEFI, Tools und Reviews aktualisiert, Sammelthread überarbeitet
22.10.2012 - ASRock Beta UEFI und Tools hinzugefügt/aktualisiert
25.10.2012 - Aktualisiert: Beta UEFI von Nick Shih, Kompatibles Ram. Ältere Beta UEFI wurden "gespoilert" zwecks der Übersichtlichkeit
01.11.2012 - Aktualisiert: Rubrik Reviews, Beta UEFI von ASRock
04.11.2012 - Kompatibles Ram und Reviews aktualisiert
06.11.2012 - Neue UEFI Version von ASRock - aktualisiert
09 + 15.11.2012 - Aktualisiert: Reviews
19.11.2012 - Passende Wasserkühler und Reviews aktualisiert
26.11.2012 - Reviews: Bearbeitet und aktualisiert
05.12.2012 - Aktualisiert: Tools und Treiber von ASRock, Kompatibles Ram und Reviews. Hinzugefügt: Virtu MVP Treiber für Win7, 8
09.12.2012 - Aktualisiert -Neues UEFI V1.80 von ASRock
13.12.2012 + 05.01.2013 - Rubrik "Kompatibles Ram" auf neusten Stand gebracht
16.01.2013 - Rubrik "Erhältliche Wasserkühler für Mosfet- und Chipsatzkühlung" hinzugefügt
19.01.2013 - Review von AnandTech hinzugefügt, Rubrik "Kompatibles Ram" aktualisiert.
26.01.2013 - Kompatibles Ram Rubrik aktualisiert.
03.02.2013 - Rubriken aktualisiert, Windows7 und Wallpaper Downloadseite hinzugefügt
05.02.2013 - Reviews aktualisiert
11.02.2013 - UEFI Liste und CPU Wasserkühler Rubrik aktualisiert, Layout angepasst.
17.02.2013 - Passende CPU-Wasserkühler Rubrik aktualisiert
04.03.2013 - Allgemeine Aktualisierung
25.03.2013 - Kompatibles Ram Rubrik aktualisiert.
24.04.2013 - Allgemeine Aktualisierung
11.03.2014 - Posting auf den aktuellen Stand gebracht.
13.03.2014 - UEFI Rubrik erweitert, Ram Liste Aktualisiert, Treiber Download-Möglichkeit hinzugefügt, kleine Anpassung vorgenommen.
21.03.2014 - Ram Liste und UEFI Bereich wurden aktualisiert
17.07.2014 - Ram Liste aktualisiert.
04.08.2015 - "Verschwundene Bilder" neu hoch geladen, Sammelthread repariert.
28.09.2015 - Nochmals Bilder teilweise ersetzt b.z.w. neu hoch geladen.
26.06.2018 - UEFI Liste aktualisiert.



[Bin2good]

Ja, laut Nick Shih ist das von Intel so vorgegeben.
Hersteller, die da feste Werte vorgeben, arbeiten wohl mit geschätzten Werten.
Das macht Asrock auch mit dem Basiswert, der aber im Bios leider nicht zu sehen ist.

Das Monitoring der Spannungen klappt bei Asus bisher am besten. Zumal Asus wohl eng mit den Programmierern von Aida zusammen arbeiten,
ich konnte unter Aida fast alle nebenspannungen des Hero auslesen.



[wiener007]

OK, Danke Dir.



[nfszocker]

sobald ich dann mein oc formula+3770k hab werd ich hierauch erstmal ein paar ergebnisse posten

Immer schön langsam, erst mein Setting zum Laufen bekommen.



[Punk Sods]

Stimmt an die Regel halte ich mich immer.

Zur Zeit bin fast gleichzeitig dabei, 3 BS (WinXPx32, Win7x32 und Win7x64) einzurichten, die CPU noch etwas mehr ausloten und zusätzlich noch 2 PSC Kits zu testen.


@ Vita

Ich werde wohl die Mushkin Blackline von emi behalten, die brauchen etwas weniger Spannung @ 2400 MHz als die OCZ. Allerdings von der Leistung her gesehen schenken die sich fast nichts, das hätte ich so nicht gedacht.


Gruß

Heinrich



[nfszocker]

Hi Heinrich

Okay, gut zu wissen.



[Punk Sods]

Ist ja gut, bekommst deinen Screenshot.


OCZ @ 2400MHz



Mushkin @ 2400MHz



Gruß

Heinrich



[nfszocker]

8-11-7 ganz klar Mushis!



[lennart76]

Immer schön langsam, erst mein Setting zum Laufen bekommen.

Wieso sollte es nicht laufen ? paar systembedingte einstellungen usw und dann sollte das doch laufen



[Punk Sods]

Laufen wird es, das nicht das Problem.

Es kann nur sein, das man hier oder da eine Einstellung leicht anpassen muss, Stichwort Serienstreuung und UEFI Version.


Gruß

Heinrich



[lennart76]

Meinst also bios-update ? da wurde mir gesagt ist das best laufende drauf... was ist serienstreuung ?



[Punk Sods]

Nein,

aber die einzustellenden Spannungen zum Beispiel können je nach UEFI Version etwas variieren. Serienstreuung, damit meine ich die Toleranzen, die innerhalb einer Mainboard-, CPU- Oder Ram- serie vorkommen können. Eng gesehen gibt keine gleichen Mainboards oder CPU's , sondern nur sehr ähnliche.


Gruß

Heinrich



[lennart76]

hi,

hab ja beides(cpu+mainboard) von vita ..
aber danke für die aufklärung.
Und die uefi version ist dann ja natürlich auch die selbe.
gruß



[Punk Sods]

Jo, das trifft sich doch gut, würde ich sagen.

Dann ist es relativ einfach zu managen, da du auch die Einstellungen von ihm bekommen hast.


Gruß

Heinrich



[3770]

Vita die Rams sind der Hammer,

Merkt man gleich geht da noch 2400??

Konnte die V-Vore noch um einiges drückem





Lg.Gü



[Punk Sods]

Ja, das geht mehr, sind doch die Mushkin Blackline von Vita, nicht?

Soweit ich mich erinnere, schaffen die etwas über 2500 MHz bei 9.11.9.28 (30). Dann musst du allerdings mit dem VDimm hoch, in etwa 1.725V.


Gruß

Heinrich



[nfszocker]

Vita die Rams sind der Hammer,

Merkt man gleich geht da noch 2400??

Konnte die V-Vore noch um einiges drückem

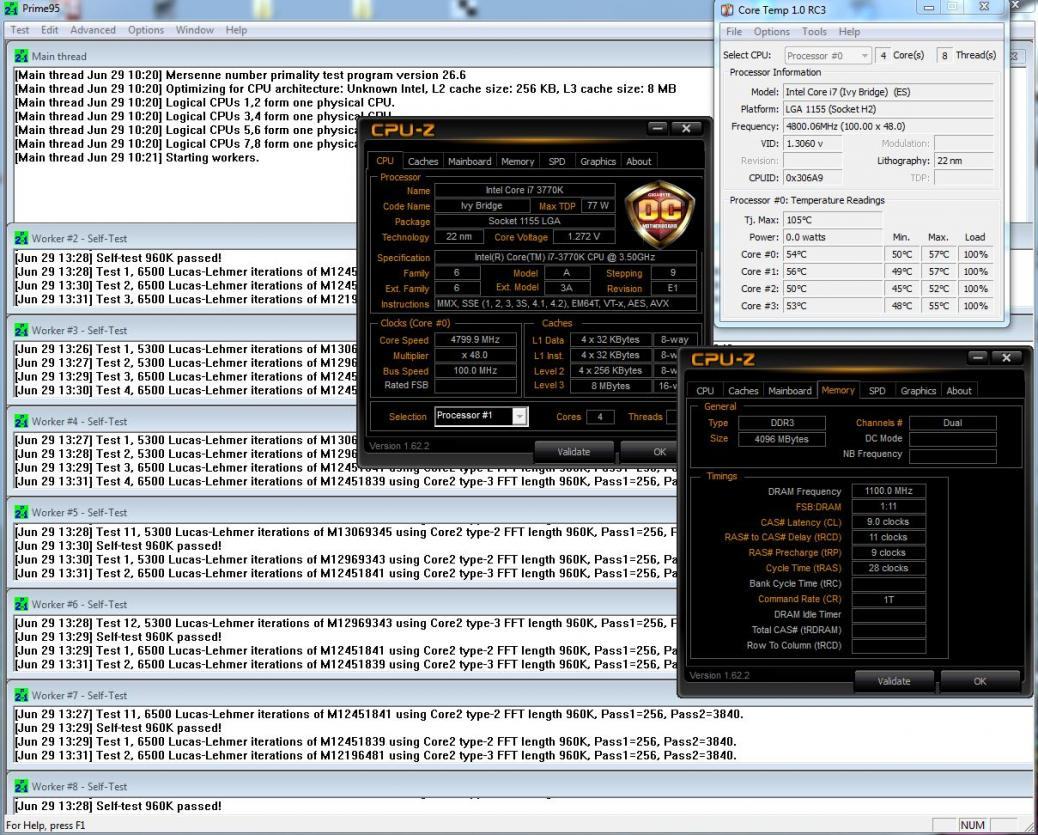

Anhang anzeigen 240466


Lg.Gü

Freut mich Günther, dass Du sogar die VCore drücken konntest.
Die lierfen bei mir auch 1200MHz, ich weiß allerdings nicht mehr, bei wie viel VDimm.

Moin Heinrich

Na, alter Ramchecker?

Gruß Vita



[Iceman021]

Also das OCF gefällt mir auch sehr gut! Und das fängt schon bei dem optischen und haptischen Feedback an. So ein eATX Brett ist schon ein Hingucker. Wenn ich das mATX-Brettchen Asus MVG dagegen vergleiche ...

Ich habe den SpaWa-Kühler übrigens in die Wasserkühlung integriert, auch wenn es totaler Overkill ist. Da ich den Aufbau im Gehäuse aufgrund der Board-Abmessungen eh umstellen und den AGB versetzen musste, war so oder so eine Neuverschlauchung in Teilen angesagt.

Aktuell teste ich mich an die 4,5 GHz als OC-Basis neu heran. Ziel ist in etwa die Vcore, die diese CPU schon auf einem OCF erreicht hat. Einen ersten "Schnellschuss" habe ich eben getestet (kaum Aussagekraft da zu kurz, ist mir bewusst). Das lief so auf dem Asus P67 Deluxe wie auch auf dem Asus MVG schon mal nicht. Da hat es ordentlich WHEA Logger gehagelt bzw. Prime hat keine 5 Minuten gelaufen. Trotz veränderter Nebenspannungen. Hier habe ich beim OCF momentan nicht viel gemacht.



Meine Anfangswerte:

PWM Switching Frequenzy: Auto
PWM Current Threshold: Enthusiasm
LLC: Level 5
VTT 1: 1,076
VTT 2: Standard
VCSSA: 0,933
CPU PLL: 1,713
Offset genutzt und Energiesparoptionen an



[nfszocker]

Willkommen im Club!
Sieht schon ganz gut aus.



[Punk Sods]

Freut mich Günther, dass Du sogar die VCore drücken konntest.
Die lierfen bei mir auch 1200MHz, ich weiß allerdings nicht mehr, bei wie viel VDimm.

Moin Heinrich

Na, alter Ramchecker?

Gruß Vita

Ramchecker? I check it all!

Tach Vita

Im Gegensatz zu dir bin ich zur Zeit mehr wie ausgelastet, aber warte, ab nächste Woche geht es dir auch nicht besser.

Die 996979 brauchen einen VDimm von ca. 1.720V bis 1.725V bei 2400Mhz, ist aber etwas abhängig von den gewählten Latenzen wie immer. Einen Screen mit 2400MHz habe ich von denen leider nicht mehr, nur noch einen von 2133MHz @ 6-10-6.


@ Iceman021
Herzlich Willkommen hier.


Gruß

Heinrich



[Iceman021]

Willkommen im Club!
Sieht schon ganz gut aus.

@ Iceman021
Herzlich Willkommen hier.

Gruß

Heinrich

Danke euch beiden! Bei mir wird Werner's Board in Ehren gehalten .

Erst mal muss ich die Konfig kennen lernen. Der Ivy IMC mag meinen RAM scheinbar nicht sonderlich, was sich auf dem OCF wohl etwas eher abzeichnet als auf den Vorgängerboards. Bei meinem ersten Test @ 4,5 GHz hatte ich den RAM sehr lasch eingestellt @ 1600 und lahme Timings, 2T. Bereits bei 1866 @ 9-9-9-24 1T gibt es Rundungsfehler im 960k, bei ansonsten unveränderten Spannungen. Mit 2133 @ 10-11-10-30 1T (1,575 Volt) bootet das System gar nicht erst - Fehlercode 55. Mit diesen Werten lief der RAM bei meiner alten Sandy 2 Jahre problemlos und stabil.

Ich bin kein RAM-Tweaker und werde erst einmal @ 1600 bleiben, um die CPU weiter auszuloten. Aber vielleicht muss ich bei dem System später noch anderen RAM testen.

EDIT: Für heute reicht's.



[Punk Sods]

Fehlercode 55 kann einiges sein,

je nach Problemstellung hat es sogar schon geholfen, die CPU mal aus- und wieder einzubauen oder den Anpressdruck des Kühlers zu verkleinern. Kann aber auch an der richtigen Abstimmung der Spannungen untereinander liegen und so weiter.

Ich würde Vita fragen, der kennt sich da sehr gut aus, wenn du ihm die nötigen Fakten lieferst.


So, jetzt mal was anderes:

Sehr geehrter Herr Intruder61 aka Andreas!

Ich lebe zwar in Düren, aber nicht hinterm Mond. Ich zitiere mal:

Optimale Einstellungen für XTU
Ich versuche seit einiger Zeit, das Ergebnis von Heinrich ( Punk Sods) zuknacken, aber leider ohne Erfolg.

Worauf muss ich bei XTU achten ?
Kommt schon , bleibt doch unter uns....
Gruß
Andreas

Soweit zum Thema "bleibt doch unter uns"

Das hat man nun davon, wenn man hier den Leuten Tipps gibt, die versuchen dann doch glatt, meinen Score zu knacken. So geht das aber nicht, wo kommen wir denn da hin?

Also, kurz gesagt, außer den üblichen Maßnahmen beim benchen: HT aus, brauchst du nicht dabei, dafür kannst du ohne HT bei etwa gleicher Spannung 100 MHz höher gehen, falls dir das noch nicht bekannt ist. Das bleibt jetzt aber unter uns, klar?


Gruß

Heinrich



[3770]

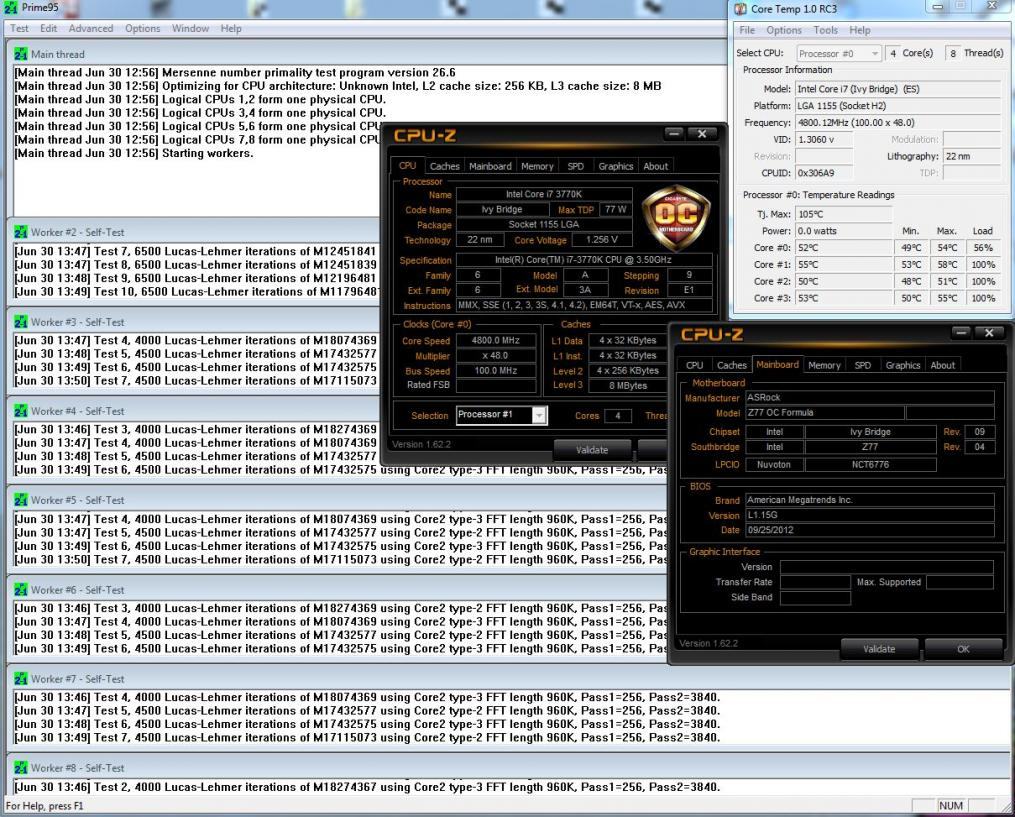

Sodele kann nur sagen The best Board mit den geilen Rams von Vita habe mein Ziel erreicht jetzt geht es an die Big Five . Cpu bei der Vid ist der > Hammer und bleibt schön Kühl bei Offset + 0,080 > Level 5



[Wernersen]

Mushies waren schon immer geil.

---------- Post added at 10:22 ---------- Previous post was at 10:13 ----------

Danke euch beiden! Bei mir wird Werner's Board in Ehren gehalten .

Erst mal muss ich die Konfig kennen lernen. Der Ivy IMC mag meinen RAM scheinbar nicht sonderlich, was sich auf dem OCF wohl etwas eher abzeichnet als auf den Vorgängerboards. Bei meinem ersten Test @ 4,5 GHz hatte ich den RAM sehr lasch eingestellt @ 1600 und lahme Timings, 2T. Bereits bei 1866 @ 9-9-9-24 1T gibt es Rundungsfehler im 960k, bei ansonsten unveränderten Spannungen. Mit 2133 @ 10-11-10-30 1T (1,575 Volt) bootet das System gar nicht erst - Fehlercode 55. Mit diesen Werten lief der RAM bei meiner alten Sandy 2 Jahre problemlos und stabil.

Ich bin kein RAM-Tweaker und werde erst einmal @ 1600 bleiben, um die CPU weiter auszuloten. Aber vielleicht muss ich bei dem System später noch anderen RAM testen.

EDIT: Für heute reicht's.

Schön zu hören!
Prima, dass alles so gut geklappt hat und das Du schon mal klarkommst.
Das sieht doch schon ganz ordentlich aus.
PWM treshold haste auf "middle Enthusiast" ?
Mit deinen Rams herausfinden welche Chips drauf sind. Über den Ram-Settings kann man für jede Chipart Profile laden.
Damit hat man dann eine optimale Basis um den Rams ordentlich ins Gesäß zu treten.
Ansonsten ist bei Ram-OC die richtige Kombi aus VTT/VCCSA wichtig.
Mit den guten Samsung Green kam ich mit einem strammen 2400MHz Setting mit 1.076VTT und 0.933VCCSA klar.
Wie wichtig gute Rams sind, sieht man gerade bei Günther wieder mal gut.
Jetzt mit den Mushkins Blackline kann er gleich auch die Vcore drücken.



[3770]

Ich Liebe die Mushies wie hoch kann ich da gehen bei 2400mhz bin ja momentan auf 2200mhz . Auf den Rams steht 1,65V

9-11-9-28-1 eingestellt bei 2200mhz. 1,63 V
Dann Testen mit 800k.

Lg.



[wiener007]

Ja Ja, die Mushies



[nfszocker]

Ich Liebe die Mushies wie hoch kann ich da gehen bei 2400mhz bin ja momentan auf 2200mhz . Auf den Rams steht 1,65V

9-11-9-28-1 eingestellt bei 2200mhz. 1,63 V
Dann Testen mit 800k.

Lg.

Genauso solltest Du vorgehen.



[lennart76]

Ich Liebe die Mushies



[Iceman021]

PWM treshold haste auf "middle Enthusiast" ?
Mit deinen Rams herausfinden welche Chips drauf sind. Über den Ram-Settings kann man für jede Chipart Profile laden.
Damit hat man dann eine optimale Basis um den Rams ordentlich ins Gesäß zu treten.

Ja, ist auf Enthusiast eingestellt.
Auf dem RAM sind scheinbar Hynix BFR verbaut lt. Google. Ich werde die Tage mal bei den Profilen schauen. Ansonsten teste ich die G.Skill Trident 2400'er.



[wiener007]

Neue Biose für Z87 Formula's

**[Official]]** ASRock z87 OC Formula + (M) Thread - Page 8



[Punk Sods]

*Puh*, da hätte ich beinah einen Schreck bekommen,

ich habe gerade erst meine neu ausgetüftelten Profile eingetippt und abgespeichert. Z87, Gottseidank.

So, jetzt noch die Treiber und Benchmarks bei Win XP installieren und fertich. Und dann erst mal ein Backup von der ganzen Sache, das waren 3 Tage Arbeit.


Gruß

Heinrich
