[Sammelthread] ASRock Z77 OC Formula (Intel Z77 Chipsatz)

ASRock Incorporation entstand im Jahre 2002 im Zuge der Ausgliederung des ASUSTeK Computer Inc. Tochterunternehmen PEGATRON. Von ASRock werden hauptsächlich Mainboards für den OEM- und Endkundenbereich, aber auch Laptops und HTPC Geräte mit INTEL oder NVIDIA Chipsatz für den Einsatz im Multimedia Bereich produziert. Zur Produktpalette gehören weiterhin DVR Geräte, die zum Beispiel zur Überwachung von Geschäftsräumen eingesetzt werden können.

ASRock's geschäftliche Strategie zielt seit einiger Zeit augenscheinlich darauf ab, nicht nur im Mainboard Segment, sondern auch mit Note- und Netbooks im Low Entry bis zum High End Bereich eine Konkurrenzfähigkeit mit den anderen großen Herstellern anzustreben. Wurde ASRock in seinen Anfangsjahren nur als Hersteller für preiswerte Produkte angesehen, hat sich die Firma inzwischen aber speziell durch die Produktion von gut ausgestatteten Mainboards für den Consumer bis zum High End Bereich einen guten Namen gemacht.

In den letzten Jahren ist ASRock im Bereich der Mainboard Hersteller zum drittgrößten auf der Welt aufgestiegen und hat so bekannte Namen wie MSI oder ECS hinter sich gelassen. Der Hauptsitz von ASRock befindet sich in Taipeh, weitere Niederlassungen des Unternehmen gibt es in den USA und den Niederlanden.​

Das Z77 OC Formula ist ASRock's erstes reinrassiges Overclocking Mainboard mit umfangreichen Tuning Optionen. Entwickelt wurde das Mainboard mit Unterstützung von Nick Shih, dessen Name und Overclocking Ergebnisse in der Szene wohlbekannt sind. Neu ist unter anderem eine kräftig ausgebaute Spannunungsversorgung mit 12+4 Phasen oder das Formula Power Kit. Weiterhin sollte man auch noch das Formula Cooling Kit und das Formula Connector Kit erwähnen. Das UEFI besitzt einen umfangreichen Overclocking Abschnitt, vergleichbare Einstellmöglichkeiten habe ich persönlich bisher nur beim ASUS MIVE gesehen. Mit den enthaltenden Overclocking Profilen von Nick Shih ist es sogar Laien möglich, einfach und schnell zu Übertakten. Profil auswählen, bestätigen und fertig. Für Profis mögen die in den Profilen verwendeten Spannungswerte allerdings etwas zu großzügig ausgelegt erscheinen, dafür sind diese aber auch in schwierigen Fällen brauchbar. Natürlich unterstützt das ASRock Z77 OC Formula auch den Multi GPU Betrieb von ATI oder NVIDIA Grafikarten, SATA 3 (6 Anschlüsse mit SATA3, 4x SATA2), USB3.0 und so weiter und so fort. Genaueres dazu könnt ihr hier im Sammelthread unter "Produkt Spezifikationen laut ASRock Hompage" oder auf der ASRock Homepage nachlesen.​

<[Preisvergleich]> <[ASRock Produktseite]> <[Manual-PDF]> <[Speicher-QVL]> <[CPU-Support Liste]>


​

Produkt Spezifikationen laut ASRock Hompage

Spoiler

CPU
- Supports 3rd and 2nd Generation Intel® Core™ i7 / i5 / i3 in LGA1155 Package
- 12 + 4 Power Phase Design
- Supports Intel® Turbo Boost 2.0 Technology
- Supports Intel® K-Series unlocked CPU
- Supports Hyper-Threading Technology

Chipsatz
- Intel® Z77
- Supports Intel® Rapid Start Technology and Smart Connect Technology
*Intel® Rapid Start Technology and Smart Connect Technology are only supported under Windows® 7 OS or later versions.

Arbeitsspeicher
- Dual Channel DDR3 memory technology
- 4 x DDR3 DIMM slots
- Supports DDR3 3000+(OC)/2800(OC)/2666(OC)/2400(OC)/2133(OC)/1866(OC)/1600/1333/1066 non-ECC, un-buffered memory
- Max. capacity of system memory: 32GB*
- Supports Intel® Extreme Memory Profile (XMP) 1.3 / 1.2
*Due to the operating system limitation, the actual memory size may be less than 4GB for the reservation for system usage under Windows® 32-bit OS. For Windows® 64-bit OS with 64-bit CPU, there is no such limitation.

BIOS (UEFI)
- 2 x 64Mb AMI UEFI Legal BIOS with GUI support (1 x Main BIOS and 1 x Recovery Backup BIOS)
- Supports "Plug and Play"
- ACPI 1.1 Compliance Wake Up Events
- SMBIOS 2.3.1 Support
- CPU Core, IGPU, DRAM, 1.8V PLL, VTT, VCCSA Voltage Multi-adjustment

Video, Audio und Netzwerk
1. Grafik
- Supports Intel® HD Graphics Built-in Visuals : Intel® Quick Sync Video 2.0, Intel® InTru™ 3D, Intel® Clear Video HD Technology, Intel® Insider™, Intel® HD Graphics 2500/4000 with Intel® Ivy Bridge CPU
- Supports Intel® HD Graphics Built-in Visuals : Intel® Quick Sync Video, Intel® InTru™ 3D, Intel® Clear Video HD Technology, Intel® HD Graphics 2000/3000, Intel® Advanced Vector Extensions (AVX) with Intel® Sandy Bridge CPU
- Pixel Shader 5.0, DirectX 11 with Intel® Ivy Bridge CPU. Pixel Shader 4.1, DirectX 10.1 with Intel® Sandy Bridge CPU
- Max. shared memory 1760MB with Intel® Ivy Bridge CPU. Max. shared memory 1759MB with Intel® Sandy Bridge CPU
- Supports HDMI 1.4a Technology with max. resolution up to 1920x1200 @ 60Hz
- Supports Auto Lip Sync, Deep Color (12bpc), xvYCC and HBR (High Bit Rate Audio) with HDMI (Compliant HDMI monitor is required)
- Supports HDCP function with HDMI port
- Supports Full HD 1080p Blu-ray (BD) / HD-DVD playback with HDMI port
*Intel® HD Graphics Built-in Visuals und die VGA-Ausgänge können nur bei der Verwendung von CPUs mit integrierter GPU-Einheit genutzt werden.
**Due to chipset limitation, the Blu-ray playback of Intel® HD Graphics is only supported under Windows® Vista™ and Windows® 7.
***Intel® InTru™ 3D is only supported under Windows® 7 and Windows® 7 x64.
2. Audio
- 7.1 CH HD Audio with Content Protection (Realtek ALC898 Audio Codec)
- Premium Blu-ray audio support
- Supports THX TruStudio™
3. LAN
- PCIE x1 Gigabit LAN 10/100/1000 Mb/s
- Broadcom BCM57781
- Supports Wake-On-LAN
- Supports Energy Efficient Ethernet 802.3az
- Supports PXE

Erweiterungsslots/Konnektivität
PCI-E Steckplätze
- 2 x PCI Express 3.0 x16 slots (PCIE2/PCIE4: single at x16 (PCIE2) / x8 (PCIE4) or dual at x8/x8 mode)
- 1 x PCI Express 2.0 x16 slot (PCIE5: x4 mode)
- 2 x PCI Express 2.0 x1 slots
- Supports AMD Quad CrossFireX™, 3-Way CrossFireX™ and CrossFireX™
- Supports NVIDIA® Quad SLI™ and SLI™
*PCIe Gen3 is supported on 3rd Generation of Intel® Core™ i5 and Core™ i7 CPUs.
SATA II und III
- 4 x SATA2 3.0 Gb/s connectors, support RAID (RAID 0, RAID 1, RAID 5, RAID 10, Intel® Rapid Storage and Intel® Smart Response Technology), NCQ, AHCI and "Hot Plug" functions
- 2 x SATA3 6.0 Gb/s connectors by Intel® Z77, support RAID (RAID 0, RAID 1, RAID 5, RAID 10, Intel® Rapid Storage and Intel® Smart Response Technology), NCQ, AHCI and "Hot Plug" functions
- 4 x SATA3 6.0 Gb/s connectors by Marvell SE9172, support RAID (RAID 0 and RAID 1), NCQ, AHCI and "Hot Plug" functions
USB 3.0
- 2 x Rear USB 3.0 ports by Intel® Z77, support USB 1.0/2.0/3.0 up to 5Gb/s
- 4 x Rear USB 3.0 ports by Etron EJ188H, support USB 1.0/2.0/3.0 up to 5Gb/s
- 1 x Front USB 3.0 header by Intel® Z77 (supports 2 USB 3.0 ports), supports USB 1.0/2.0/3.0 up to 5Gb/s
Plug functions
- 6 x SATA3 6.0 Gb/s connectors
- 1 x IR header
- 1 x CIR header
- 1 x COM port header
- 1 x HDMI_SPDIF header
- 1 x Power LED header
- V-Probe™: 2 x 7-set of onboard voltage measurement points laid
- 2 x CPU Fan connectors (1 x 4-pin, 1 x 3-pin)
- 4 x Chassis Fan connectors (1 x 4-pin, 3 x 3-pin)
- 1 x Power Fan connector (3-pin)
- 1 x MOS Fan connector (3-pin)
- 24 pin ATX power connector
- 8 pin 12V power connector
- 4 pin 12V power connector
- SLI/XFire power connector
- Front panel audio connector
- 3 x USB 2.0 headers (support 6 USB 2.0 ports)
- 1 x USB 3.0 header (supports 2 USB 3.0 ports)
- 1 x Dr. Debug with LED
- 1 x Power Switch with LED
- 1 x Reset Switch with LED
- 1 x Clear CMOS Switch with LED
- Rapid OC Button: +/- buttons to adjust OC frequency
- 1 x PCIe ON/OFF Switch
- 1 x Post Status Checker (PSC)
ATX-Blende - I/O Panel
- 1 x PS/2 Mouse/Keyboard Port
- 1 x HDMI Port
- 1 x Optical SPDIF Out Port
- 4 x Ready-to-Use USB 2.0 Ports
- 6 x Ready-to-Use USB 3.0 Ports
- 1 x RJ-45 LAN Ports with LED (ACT/LINK LED and SPEED LED)
- 1 x Clear CMOS Switch with LED
- HD Audio Jack: Rear Speaker / Central / Bass / Line in / Front Speaker / Microphone

Sonstige Features/Verschiedenes
OC Formula Kit - OC Formula Power Kit
- Digi Power
- Dual-Stack MOSFET (DSM)
- Multiple Filter Cap (MFC) (Filter different noise by 3 different capacitors: DIP solid cap, POSCAP and MLCC)
- Premium Alloy Choke (Reduce 70% core loss compare to iron powder choke)
OC Formula Connector Kit
- Hi-Density Power Connector
- 15μGold Finger (CPU and memory sockets)　
OC Formula Cooling Kit
- Twin-Power Cooling (Combine active air cooling and water cooling)
- 8 Layer PCB, 4 x 2oz copper
- GELID Solutions GC-Extreme Thermal Compound

Einzigartige Features
- Formula Drive
- ASRock Instant Boot
- ASRock Instant Flash
- ASRock APP Charger
- ASRock XFast USB
- ASRock XFast LAN
- ASRock XFast RAM
- ASRock Crashless BIOS
- ASRock OMG (Online Management Guard)
- ASRock Internet Flash
- ASRock UEFI System Browser
- ASRock Dehumidifier Function
- ASRock Interactive UEFI
- NickShih's OC Profile
- Fine-Tuning V-Controller
- Timing Configurator
- Lucid Virtu Universal MVP
- Hybrid Booster:
- ASRock U-COP
- Boot Failure Guard (B.F.G.)
- Combo Cooler Option (C.C.O.)
- Good Night LED
*Lucid Virtu Universal MVP kann nur bei der Nutzung eines Prozessors mit integrierter GPU verwendet werden.
**LucidLogix Virtu MVP only supports Windows® 7 OS or later versions.

OEM Produktzubehör, mitgeliefert.
- Support-CD: Drivers, Utilities, AntiVirus Software (Trial Version), CyberLink MediaEspresso 6.5 Trial, ASRock MAGIX Multimedia Suite
- 1 x ASRock SLI_Bridge_2S Card
- Quick Installation Guide, Support CD, I/O Shield
- 6 x SATA Data Cables
- 2 x SATA 1 to 1 Power Cables
- 1 x Front USB 3.0 Panel
- 4 x HDD Screws
- 6 x Chassis Screws
- 1 x Rear USB 3.0 Bracket
- 10 x OC Stands
- GELID GC-Extreme Thermal Compound

Hardware überwachung
- CPU/Chassis/Power/MOS Temperature Sensing
- CPU/Chassis/Power/MOS Fan Tachometer
- CPU/Chassis/MOS Quiet Fan (Allows Chassis Fan Speed Auto-Adjust by CPU Temperature)
- CPU/Chassis/MOS Fan Multi-Speed Control
- Multi Thermal Sensor
- Voltage Monitoring: +12V, +5V, +3.3V, CPU Vcore

Formfaktor - Sonstiges
- CEB Form Factor: 12.0-in x 10.5-in, 30.5 cm x 26.7 cm
- Premium Gold Capacitor design (100% Japan-made high-quality Conductive Polymer Capacitors)
- Betriebssystem : Microsoft® Windows® 7 / 7 64-bit / Vista™ / Vista™ 64-bit / XP / XP 64-bit compliant
Zertifizierungen:
- FCC, CE, WHQL
- ErP/EuP Ready (ErP/EuP ready power supply is required)

Achtung:
Bitte beachten Sie, dass Overclocking, inklusive dem Verändern von BIOS-Einstellungen und der Nutzung von Overclockingprogrammen von Drittherstellern, immer ein gewisses Risiko bürgt. Overclocking kann ihre Systemstabilität beeinflussen oder aber zu Schäden Ihrer Komponenten und Geräte führen. Die Ausführung geschieht auf eigene Gefahr und Kosten. Für Schäden die durch Overclocking verursachet werden sind wir nicht verantwortlich.

Die Spezifikationen können ohne vorherigen Hinweis geändert werden. Die Marken und Produktnamen sind Schutzmarken der jeweiligen Firmen. Alle Konfigurationen die von den original Spezifikationen abweichen werden nicht garantiert.

UEFI - Optionen und Einstellmöglichkeiten

​

UEFI: Einstellmöglichkeit Grundtakt und Spannungen

• Base clock: From 95 MHz to 150 MHz in 0.1 MHz increments
• CPU core voltage: From 0.600 V to 1.700 V in 0.005 V increments
• Integrated graphics processor (“IGPU”, VAXG) voltage: From 0.600 V to 1.520 V in 0.005 V increments
• Memory controller (“System Agent,” VCCSA) voltage: From 0.928 V to 1.567 V in 0.005 V increments
• CPU VTT (“I/O”) voltage: From 0.768 V to 1.634 V in 0.009 V increments
• CPU PLL voltage: From 1.500 V to 2.900 V in 0.013 V increments
• Internal clock generator compensation voltage (“XCLK RCOMP”): From 0.803 V to 1.654 V in 0.013 V increments
• Chipset (PCH) voltage: From 0.803 V to 1.654 V in 0.013 V increments
• Chipset DMI voltage: From 0.803 V to 1.654 V in 0.013 V increments
• Chipset DMI compensation strength: From -10 to +17 in +1 increments
• Memory voltage: From 1.165 V to 2.100 V in 0.005 V increments
• Memory termination voltage: From 0.600 V to 0.904 V in 0.005 V increments

Aktuelle UEFI Version von ASRock:
Hinweis: Diese kann entweder in 3 verschieden Arten (Flash unter DOS, Windows oder Instant Flash) auf der Hompage von ASRock gefunden werden oder man benutzt die Online Flash Option im UEFI.

V2.30 UEFI vom 25.07.2013 - DOS Version
V2.30 UEFI vom 25.07.2013 - Instant Flash Version
V2.00 UEFI vom 25.07.2013 - Windows Version

UEFI Version 2.30 vom 25.07.2013 - Changelog:
1. Change Internet Flash server

Weitere UEFI Versionen von Asrock gibt es hier <klick>


Aktuelle Beta UEFI Version von ASRock:
Achtung: Die Beta UEFI liegen leider nur in der Instant Flash Version vor.

Beta UEFI L2.40 vom 30.05.2018 Download

Changelog
Update CPU Microcode

Spoiler

Beta UEFI L1.41 vom 21.09.2012 Download

Changelog
Support for Windows 8 added
Note: "Ultra Fast" is only supported by below conditions.
1. OS is Windows 8.
2. Graphics supports UEFI GOP.


Beta UEFI L1.42G vom 22.10.2012 Download

Changelog
1. Improvement system stability

Beta UEFI L1.42L vom 31.10.2012 Download

Changelog
1. Modify sound effect in BIOS


Letzte BETA UEFI Version von Nick Shih:
Anmerkung: Im Download ist nur die UEFI File an sich enthalten. Diese zum flashen einfach auf einen USB-Speicherstick kopieren und dann die Instant Flash Funktion im UEFI nutzen. Um nicht nur das letzte Beta UEFI anzeigen zu lassen bitte auf "Spoiler - Anzeigen" klicken.

Spoiler

BETA UEFI V1.15D Download

Festgestellte Änderungen gegenüber UEFI V1.40
1. Spezielle OC RAM Profile wurden im OC Tweak Bereich hinzugefügt.
2. Option "Super Pi 32M Tweak" ist neu im OC Tweak Bereich.


BETA UEFI V1.15G Download

Änderungen - Changelog
1. Add SPD info option in Dram Configuration
2. Renew the Dram Preset profile.


BETA UEFI V1.42A Download

Anmerkungen von Nick Shih:
1. Added lots Windows8 function support
2. Fixed some issues of keyboard mouse compatibility
* CPU VCore muss eventuell zum stabilen Betrieb um 0.008V erhöht werden.


BETA UEFI V1.42G Download

Änderungen bei BETA UEFI V1.42G
1. Improved bclk training
2. Windows8 support
3. Trrd trtp twtr can be lower to 1 now
4. Problem with Vcore solved

BETA UEFI V1.42K Download

Änderungen laut Nick Shih
1. fixed default c-state issue
2. Improved memory training & compatibility, especially Avexir 2800 kits & Corsair 2800 CL11 kits
3. Lower the volume of sound effect in bios


Modifizierte und aktualisierte UEFI von arrow0309:
Bei diesen UEFI wurden unter anderem die SATA/RAID Treiber und der der CPU Microcode aktualisiert. Einzelheiten dazu bitte dem Changelog entnehmen.

Z77 OC Formula P2.00 Upd
Z77 OC Formula P2.30 Mod

[Änderungen laut arrow0309]

Spoiler

- Intel RST(e) OROM and EFI SataDriver

OROM IRST SATA 11.6.0.1702 -> 13.1.0.2030
EFI IRST SATA 11.6.0.1702 -> 13.1.0.2030

- Intel OROM VBIOS and EFI GOP Driver

OROM VBIOS Sandy/IvyBridge 2137 -> 2170
EFI GOP Driver SandyBridge 2.0.1014 -> 2.0.1024
EFI GOP Driver IvyBridge 3.0.1013 -> 3.0.1027

- LAN OROM PXE and EFI UNDI - Intel, Realtek, BCM, QCA

OROM Intel PXE 1.3.81 -> 1.5.48
OROM Broadcom PXE 14.6.9 -> 16.2.1
EFI Broadcom UNDI 15.2.2 -> 16.2.2

- Marvell SATA Option ROM

Marvell 88SE91xx/92xx 1.0.0.0026 -> 1.0.1.0025
Marvell 88SE91xx/92xx 1.0.0.0025 -> 1.0.1.0025
Marvell 88SE91xx/92xx 1.0.0.0025 -> 1.0.0.0032
Marvell 88SE91xx/92xx 1.0.0.0026 -> 1.0.0.0032

- Update Intel CPU MicroCode

Sandy Bridge Rev. 28
Ivy Bridge Rev. 12 -> 19

Z77 OC Formula P2.30 Mod 2

[Änderungen laut arrow0309]

Spoiler

- OROM IRST SATA - 12.7.0.1936 (EFI IRST SATA - Original)
- OROM VBIOS Sandy/IvyBridge - 2158
- EFI GOP Driver SandyBridge - 2.0.1024
- EFI GOP Driver IvyBridge - 3.0.1027
- CPU MicroCode Pack (with Sandy 6A728 and Ivy 6A919)

Hier noch zwei Alternativen zu den genannten UEFI:

ASRock Z77OCF UEFI P2.00 Mod A
ASRock Z77OCF UEFI P2.30 Mod A

[Änderungen laut arrow0309]

Spoiler

I've just modified the two major OCF uefi (P2.0 and P2.30) with the latest IRST Orom 12.9 (that will work great with the 12.9 drivers):

Modified with:

- Intel RST(e) OROM and EFI SataDriver

OROM IRST SATA 11.6.0.1702 -> 12.9.0.2006
EFI IRST SATA 11.6.0.1702 -> 12.9.0.2006

- Intel OROM VBIOS and EFI GOP Driver

OROM VBIOS Sandy/IvyBridge 2137 -> 2170
EFI GOP Driver SandyBridge 2.0.1014 -> 2.0.1024
EFI GOP Driver IvyBridge 3.0.1013 -> 3.0.1027

- LAN OROM PXE and EFI UNDI - Intel, Realtek, BCM, QCA

OROM Intel PXE 1.3.81 -> 1.5.50
OROM Broadcom PXE 14.6.9 -> 16.2.1
EFI Broadcom UNDI 15.2.2 -> 16.2.2

- Marvell SATA Option ROM

Marvell 88SE91xx/92xx 1.0.0.0026 -> 1.0.1.0025
Marvell 88SE91xx/92xx 1.0.0.0025 -> 1.0.1.0025
Marvell 88SE91xx/92xx 1.0.0.0025 -> 1.0.0.0032
Marvell 88SE91xx/92xx 1.0.0.0026 -> 1.0.0.0032

- Update Intel CPU MicroCode

Sandy Bridge Rev. 28 (for Sandy OC)
Ivy Bridge Rev. 12 -> 19

* Hinweis: Das flashen von UEFI Versionen ist immer eine Angelegenheit auf Eigenverantwortung b.z.w. eigenes Risiko. Die meisten Hersteller lehnen eine Garantieübernahme in Folge eines missglückten Flashvorgangs ab.

Videos zum Mainboard

Spoiler

Datenschutzhinweis für Youtube

An dieser Stelle möchten wir Ihnen ein Youtube-Video zeigen. Ihre Daten zu schützen, liegt uns aber am Herzen: Youtube setzt durch das Einbinden und Abspielen Cookies auf ihrem Rechner, mit welchen sie eventuell getracked werden können. Wenn Sie dies zulassen möchten, klicken Sie einfach auf den Play-Button. Das Video wird anschließend geladen und danach abgespielt.

Youtube Videos ab jetzt direkt anzeigen

Video anzeigen

Datenschutzhinweis für Youtube

An dieser Stelle möchten wir Ihnen ein Youtube-Video zeigen. Ihre Daten zu schützen, liegt uns aber am Herzen: Youtube setzt durch das Einbinden und Abspielen Cookies auf ihrem Rechner, mit welchen sie eventuell getracked werden können. Wenn Sie dies zulassen möchten, klicken Sie einfach auf den Play-Button. Das Video wird anschließend geladen und danach abgespielt.

Youtube Videos ab jetzt direkt anzeigen

Video anzeigen

Datenschutzhinweis für Youtube

An dieser Stelle möchten wir Ihnen ein Youtube-Video zeigen. Ihre Daten zu schützen, liegt uns aber am Herzen: Youtube setzt durch das Einbinden und Abspielen Cookies auf ihrem Rechner, mit welchen sie eventuell getracked werden können. Wenn Sie dies zulassen möchten, klicken Sie einfach auf den Play-Button. Das Video wird anschließend geladen und danach abgespielt.

Youtube Videos ab jetzt direkt anzeigen

Video anzeigen

Datenschutzhinweis für Youtube

An dieser Stelle möchten wir Ihnen ein Youtube-Video zeigen. Ihre Daten zu schützen, liegt uns aber am Herzen: Youtube setzt durch das Einbinden und Abspielen Cookies auf ihrem Rechner, mit welchen sie eventuell getracked werden können. Wenn Sie dies zulassen möchten, klicken Sie einfach auf den Play-Button. Das Video wird anschließend geladen und danach abgespielt.

Youtube Videos ab jetzt direkt anzeigen

Video anzeigen

Aktualisierte Tools von ASRock für Windows7 64Bit
Tuning Tool - TimingConfigurator Ver:1.0.5 (RAM) vom 29.08.2012
Tuning Tool - Formula Drive Ver:0.2.12 vom 13.09.2012
Tuning Tool - Rapid OC Ver:1.0.15 vom 13.09.2012


Toolpakete von Nick Shih
Diese Tools sind (noch) nicht auf der ASRock Homepage erhältlich, auch nicht als Beta Versionen.

Formula Drive 0.2.13 - Memory Configurator 1.0.8 - Rapid OC 1.0.16

Bisher bekannte Änderungen
1. Memory Configurator - Man kann nun User-Profile anlegen, speichern und wieder laden.
2. Rücksetzung auf die BIOS Werte ist jetzt auch möglich.

Ältere Versionen der Tools:

Spoiler

Memory Configurator V1.0.10 Download

Änderungen laut Nick Shih
1. unlocked mobo limitation
2. TRRD , TWTR , TRTP can be down to 1 now


Formula Drive 0.2.13 , Rapid OC 1.0.16 , Timing Configurator 1.0.10

Bisher bekannte Änderungen
1. Timing Configurator - Trrd trtp twtr can be lower to 1 now

Aktuelle Treiber und Tools für Windows XP, 7, 8 - 32Bit und 64Bit Versionen
Zur Auswahlseite für den Tool und Treiber Download - ASRock Z77 OCF


Aktuelle Treiber, alternative Quelle zum Download
Da die Treiber auf der ASRock Hompage nicht gerade sehr Aktuell sind, hier mal eine andere Möglichkeit zum Download der aktuellen Treiber für Chipsatz, Lan, Sound u.s.w.

Station-Drivers Hauptseite

Neue UEFI Versionen für verschiedene Mainboards gibt es dort übrigens auch.


ASRock Z77 OC Formula Wallpaper und Windows7 Themes
Desktop - Hintergrundbilder und Win7 Themes Auswahlseite

Kompatibles Ram, getestet:
Avexir Core Ram-AVD3U26661104G-4CI : 2666 MHz-CL 11.13.13.35.2T-1.650V (Default): 4x 4GB : Keine Probleme : Test von Punk Sods

Corsair XMS3 Dominator GT-CMG6GX3M3A1866C7 : 1866 MHz-CL 7.8.7.20.1T-1.650V (Default): 2x 2GB : Keine Probleme : Test von nfszocker
Corsair XMS3 Dominator GT-CMG6GX3M3A1866C7 : 2200 MHz-CL 9.9.9.27.1T-1.650V (OC): 2x 2GB : Keine Probleme : Test von nfszocker

Corsair Dominator Platinum-CMD8GX3M2A2133C9 : 2133 MHz-CL 9.11.10.27.2T-1.500V (Default): 2x 4GB : Keine Probleme : Test von donkel

Corsair Dominator Platinum-CMD16GX3M4A2400C9 : 2400 MHz-CL 9.11.11.31.2T-1.650V (Default): 4x 4GB : Keine Probleme : Test von Punk Sods

Corsair Vengeance-CMZ8GX3M2A2133C11 : 2133 MHz-CL 11.11.11.30.2T-1.500V (Default): 4x 4GB : Keine Probleme : Test von Punk Sods
Corsair Vengeance-CMZ8GX3M2A2133C11 : 2200 MHz-CL 10.10.10.24.1T-1.480V (OC): 4x 4GB : Keine Probleme : Test von Punk Sods

Corsair Vengeance-CMY16GX3M2A2400C11R : 2400 MHz-CL 11.13.13.31.2T-1.650V (Default): 2x 8GB : Keine Probleme : Test von Razzorone

Crucial Ballistix-BLE2CP4G3D1869DE1TX0CEU : 1866 MHz-CL 9.9.9.27.1T-1.500V (Default): 4x 4GB : Keine Probleme : Test von Prime73

Crucial Ballistix Elite-BLE2CP4G3D213ACE1TX0CEU : 2400 MHz-CL 10.11.11.21.1T-1.650V (OC): 2x 4GB : Keine Probleme : Test von nfszocker

Crucial Ballistix Tactical-BLT2CP4G3D1869DT1TX0CEU : 1866 MHz-CL 9.9.9.27.1T-1.500V (Default): 2x 4GB : Keine Probleme : Test von Matze71

GeIL EVO Two-GET38GB2133C9DC : 2133 MHz-CL 9.10.9.28.1T-1.650V (OC): 2x 4GB : Keine Probleme : Test von mahaudi

GeIL Ultra Plus-GUP34GB1600C7BDC : 1600 MHz-CL 7.7.7.24.1T-1.600V (OC): 2x 2GB : Keine Probleme : Test von delicious_cake

G.Skill Ares-F3-1866C10D-16GAB : 1866 MHz-CL 10.11.10.30.2T-1.475V (OC): 2x 8GB : Keine Probleme : Test von Bin2good

G.Skill Ripjaw X-F3-17000CL9D-4GBXMD : 2200 MHz-CL 9.10.9.28.2T-1.525V (OC): 4x 2GB : Keine Probleme : Test von Bin2good

G.Skill Ripjaw-F3-16000CL9D-4GBRM : 2000 MHz-CL 9.10.9.28.2T-1.650V (Default): 2x 2GB : Keine Probleme : Test von nfszocker
G.Skill Ripjaw-F3-16000CL9D-4GBRM : 2200 MHz-CL 9.11.9.25.1T-1.500V (OC): 2x 2GB : Keine Probleme : Test von nfszocker

G.Skill Sniper-F3-14900CL9D-8GBSR : 1866 MHz-CL 9.10.9.28.1T-1.500V (Default): 4x 4GB : Keine Probleme : Test von 331BK

G.Skill TridentX-F3-2400C10D-8GTX : 2400 MHz-CL 10.12.12.31.2T-1.650V (Default): 2x 4GB : Keine Probleme : Test von delicious_cake
G.Skill TridentX-F3-2400C10D-8GTX : 2400 MHz-CL 10.12.12.31.2T-1.600V (OC): 2x 4GB : Keine Probleme : Test von delicious_cake

G.Skill TridentX-F3-2400C9Q-16GTXD : 2400 MHz-CL 9.11.11.31.2T-1.650V (Default): 4x 4GB : Keine Probleme : Test von Punk Sods
G.Skill TridentX-F3-2400C9Q-16GTXD : 2600 MHz-CL 10.12.12.31.1T-1.570V (OC): 4x 4GB : Keine Probleme : Test von Punk Sods

G.Skill TridentX-F3-2600C10D-8GTXD : 2600 MHz-CL 10.12.12.31.2T-1.650V (Default): 4x 4GB : Keine Probleme : Test von Punk Sods
G.Skill TridentX-F3-2600C10D-8GTXD : 2600 MHz-CL 10.12.12.31.2T-1.580V (OC): 4x 4GB : Keine Probleme : Test von Punk Sods

Kingston HyperX T1-KHX2000C9D3T1K3 : 2000 MHz-CL 9.9.9.27.1T-1.650V (Default): 2x 2GB : Keine Probleme : Test von nfszocker
Kingston HyperX T1-KHX2000C9D3T1K3 : 2400 MHz-CL 9.11.9.28.2T-1.650V (OC): 2x 2GB : Keine Probleme : Test von nfszocker

Kingston HyperX Beast-KHX21C11T3K2 : 2133 MHz-CL 11.12.11.30.2T-1.600V (Default): 2x 8GB : Keine Probleme : Test von Matze71
Kingston HyperX Beast-KHX21C11T3K2 : 2133 MHz-CL 11.12.11.30.2T-1.550V (OC): 2x 8GB : Keine Probleme : Test von Matze71

Kingston HyperX Beast-KHX24C11T3K2 : 2400 MHz-CL 11.13.13.30.2T-1.650V (Default): 2x 8GB : Keine Probleme : Test von Kingmynos

Mushkin Blackline-996679 : 1600 MHz-CL 7.8.7.20.1T-1.650V (Default): 2x 2GB : Keine Probleme : Test von Punk Sods
Mushkin Blackline-996679 : 2400 MHz-CL 8.11.7.28.1T-1.735V (OC): 2x 2GB : Keine Probleme : Test von nfszocker

Mushkin Blackline-996995 : 1866 MHz-CL 10.10.9.21.1T-1.500V (OC): 4x 4GB : Keine Probleme : Test von dolltoll

Patriot Viper 3-PV38G213C1K : 2133 MHz-CL 11.11.11.27.3T-1.500V (Default): 2x 4GB : Keine Probleme *1 : Test von Bin2good
Patriot Viper 3-PV38G213C1K : 2400 MHz-CL 11.13.12.27.2T-1.545V (OC): 2x 4GB : Keine Probleme : Test von Bin2good
*1: XMP Profil wird falsch ausgelesen: 2000 MHz-CL 11.11.11.27.2T. Default Werte bitte im UEFI manuell einstellen.

Samsung Green-MV-3V4G3D "low profile" : 1600 MHz-CL 11.11.11.28.1T-1.350V (Default): 2x 4GB : Keine Probleme : Test von Bin2good
Samsung Green-MV-3V4G3D "low profile" : 2200 MHz-CL 10.10.10.28.1T-1.395V (OC): 2x 4GB : Keine Probleme : Test von Bin2good
Samsung Green-MV-3V4G3D "low profile" : 2700 MHz-CL 11.13.13.35.2T-1.685V (OC): 2x 4GB : Keine Probleme : Test von nfszocker

Team Group Xtreem-TXD38G2666HC11CDC01 : 2666 MHz-CL 11.13.13.35.2T-1.650V (Default): 2x 4GB : Keine Probleme : Test von Onkel Lutz

Passende CPU-Wasserkühler, getestet:
Alphacool NexXxoS XP³ mit Aphacool Backplate "Black Protector" : Einwandfrei : Test von Punk Sods
AquaComputer Cuplex Kryos HF mit Backplate : Einwandfrei : Test von 331BK
EK-Supreme mit EK CPU Universal Backplate : Einwandfrei : Test von Prime73
EK-Supremacy mit Backplate : Einwandfrei : Test von Onkel Lutz
Phobya UC-1 Extrem mit Watercool M4 oder Alphacool "Black Protector" Backplate : Einwandfrei : Test von Punk Sods
Thermaltake Water 2.0 Extreme Komplettsystem : Einwandfrei : Test von Punk Sods
Watercool Heatkiller 3.0 mit Watercool Backplate M4 : Einwandfrei : Test von Punk Sods
XSPC Raystorm mit Backplate : Einwandfrei : Test von Bin2good

Erhältliche Wasserkühler für Mosfet- und Chipsatzkühlung:
Derzeit gibt es zwei Varianten der Firma MIPS. Erhältlich bei MIPS oder Aquatuning. Beim Online-Shop von MIPS lassen sich die Produkte nicht direkt verlinken, dort bitte die Suchfunktion mit "Z77 oc formula" benutzen, danke.
MIPS ASROCK Z77 OC Formula Dual Mosfet POM - Aquatuning
MIPS ASRock Z77 OC Formula Kühler Set POM - MIPS

* Die MIPS Kühlersets werden nicht mehr hergestellt oder vertrieben. Eventuell sind diese aber noch gebraucht zu bekommen.

Reviews, Previews, Übertaktung und Problemlösungen:
AnandTech - ASRock Z77 OC Formula Review: Living In The Fast Lane (Englisch)
BenchX - Asrock Z77 OC Formula User Review & Extreme overclocking – 3DMark01 SE (Englisch)
ChipLoco - ASRock Z77 OC Formula Motherboard Review (Englisch)
EasyCOM - Review (Russisch, teilweise Englisch)
Hardware Info - ASRock Z77 OC Formula review: designed by Nick Shih (Englisch)
HARDWARELUXX - Test: ASRock Z77 OC Formula
Hardware Secrets - Review (Englisch)
Hot Hardware - Z77 OC Motherboard Shootout - MSI vs ASRock (Englisch)
Kit Guru - ASRock Z77 OC Formula Motherboard Review (Englisch)
Legit Reviews - Core i7-3770K reaches 7.136 GHz (Englisch)
MadShrimps - ASRock Z77 OC Formula Motherboard Review (Englisch)
Neoseeker - ASRock Z77 OC Formula Review (Englisch)
Ocaholic - ASRock Z77 OC Formula Preview (Mehrsprachig, auswählbar)
Ocaholic - ASRock Z77 OC Formula Review (Mehrsprachig, auswählbar)
Overclockers Club - ASRock Z77 OC Formula Review (Englisch)
Overclockers - ASRock Z77 OC Formula Motherboard Review (Englisch)
Overclock Net - **[OFFICIAL]** Asrock Z77 OC Formula Overclocking / troubleshooting/ Discussion (Englisch)
ProClockers - Review (Englisch)
PureOC - Review (Englisch)
TechPowerUp - ASRock Z77 OC Formula Intel LGA 1155 Review (Englisch)
Think Computers - Review (Englisch)
Tom's Hardware - Six $220-280 Z77 Express-Based Motherboards, Reviewed (Englisch)
TweakPc - ASRock Z77 OC Formula: 4 x 8 GB mit stabilen 2856 MHz (Deutsch)
TweakTown - ASRock Z77 OC Formula (Intel Z77) Motherboard Review (Englisch)
TweakTown - Corsair Dominator Platinum PC3-21300 16GB Review with Z77 OC Formula (Englisch)
TweakTown - Corsair Dominator Platinum PC3-22400 16GB Dual Channel Review with Z77 OC Formula (Englisch)
VR-ZONE - ASRock Z77 OC Formula Review (Englisch)
Xbit Labs - ASRock Z77 OC Formula Review: LGA 1155 Mainboard for Overclocking and Breaking Records (Englisch)
XtremeSystems - Asrock Z77 OC Formula Overclocking / troubleshooting/ Discussion (Englisch)

_____________________________________________________________________________________________________​

Bisher vorgenommene Änderungen am Sammelthread (ab dem 20.09.2012):

Spoiler

20.09.2012 - Rubrik "Änderungen am Sammelthread" hinzugefügt - Banner (Titel) hinzugefügt - RAM Liste aktualisiert - Kühler Liste aktualisiert
21.09.2012 - Rubrik "Kompatibles RAM": Samsung Green OC hinzugefügt, Spannungsangabe beim Corsair Venegance OC nach unten hin korrigiert (getestet & überprüft)
22.09.2012 - UEFI Bilder hinzugefügt - Layout des Sammelthreads überarbeitet
23.09.2012 - Rubriken überarbeitet und teilweise aktualisiert
24.09.2012 - Einleitung + Kurzbeschreibung hinzugefügt - UEFI Rubrik erweitert/fertig gestellt
25+26.09.2012 - Aktualisiert: Download - Reviews
27.09.2012 - Aktualisiert: Reviews - weitere Bilder hinzugefügt
28.09 + 01.10.2012 - Aktualisiert: Reviews
03.10.2012 - Aktualisiert: Reviews - Kompatibles Ram
04.10.2012 - Aktualisiert: Reviews
09.10.2012 - Aktualisiert: Kompatibles Ram - Passende Wasserkühler
10.10.2012 - Rubrik Reviews überarbeitet und aktualisiert
11.10.2012 - Aktualisiert: Kompatibles Ram
12.10.2012 - Aktualisiert: Reviews
13.10.2012 - BETA UEFI- und TOOLS-Download auf aktuellen Stand gebracht.
20.10.2012 - Beta UEFI, Tools und Reviews aktualisiert, Sammelthread überarbeitet
22.10.2012 - ASRock Beta UEFI und Tools hinzugefügt/aktualisiert
25.10.2012 - Aktualisiert: Beta UEFI von Nick Shih, Kompatibles Ram. Ältere Beta UEFI wurden "gespoilert" zwecks der Übersichtlichkeit
01.11.2012 - Aktualisiert: Rubrik Reviews, Beta UEFI von ASRock
04.11.2012 - Kompatibles Ram und Reviews aktualisiert
06.11.2012 - Neue UEFI Version von ASRock - aktualisiert
09 + 15.11.2012 - Aktualisiert: Reviews
19.11.2012 - Passende Wasserkühler und Reviews aktualisiert
26.11.2012 - Reviews: Bearbeitet und aktualisiert
05.12.2012 - Aktualisiert: Tools und Treiber von ASRock, Kompatibles Ram und Reviews. Hinzugefügt: Virtu MVP Treiber für Win7, 8
09.12.2012 - Aktualisiert -Neues UEFI V1.80 von ASRock
13.12.2012 + 05.01.2013 - Rubrik "Kompatibles Ram" auf neusten Stand gebracht
16.01.2013 - Rubrik "Erhältliche Wasserkühler für Mosfet- und Chipsatzkühlung" hinzugefügt
19.01.2013 - Review von AnandTech hinzugefügt, Rubrik "Kompatibles Ram" aktualisiert.
26.01.2013 - Kompatibles Ram Rubrik aktualisiert.
03.02.2013 - Rubriken aktualisiert, Windows7 und Wallpaper Downloadseite hinzugefügt
05.02.2013 - Reviews aktualisiert
11.02.2013 - UEFI Liste und CPU Wasserkühler Rubrik aktualisiert, Layout angepasst.
17.02.2013 - Passende CPU-Wasserkühler Rubrik aktualisiert
04.03.2013 - Allgemeine Aktualisierung
25.03.2013 - Kompatibles Ram Rubrik aktualisiert.
24.04.2013 - Allgemeine Aktualisierung
11.03.2014 - Posting auf den aktuellen Stand gebracht.
13.03.2014 - UEFI Rubrik erweitert, Ram Liste Aktualisiert, Treiber Download-Möglichkeit hinzugefügt, kleine Anpassung vorgenommen.
21.03.2014 - Ram Liste und UEFI Bereich wurden aktualisiert
17.07.2014 - Ram Liste aktualisiert.
04.08.2015 - "Verschwundene Bilder" neu hoch geladen, Sammelthread repariert.
28.09.2015 - Nochmals Bilder teilweise ersetzt b.z.w. neu hoch geladen.
26.06.2018 - UEFI Liste aktualisiert.



[Punk Sods]

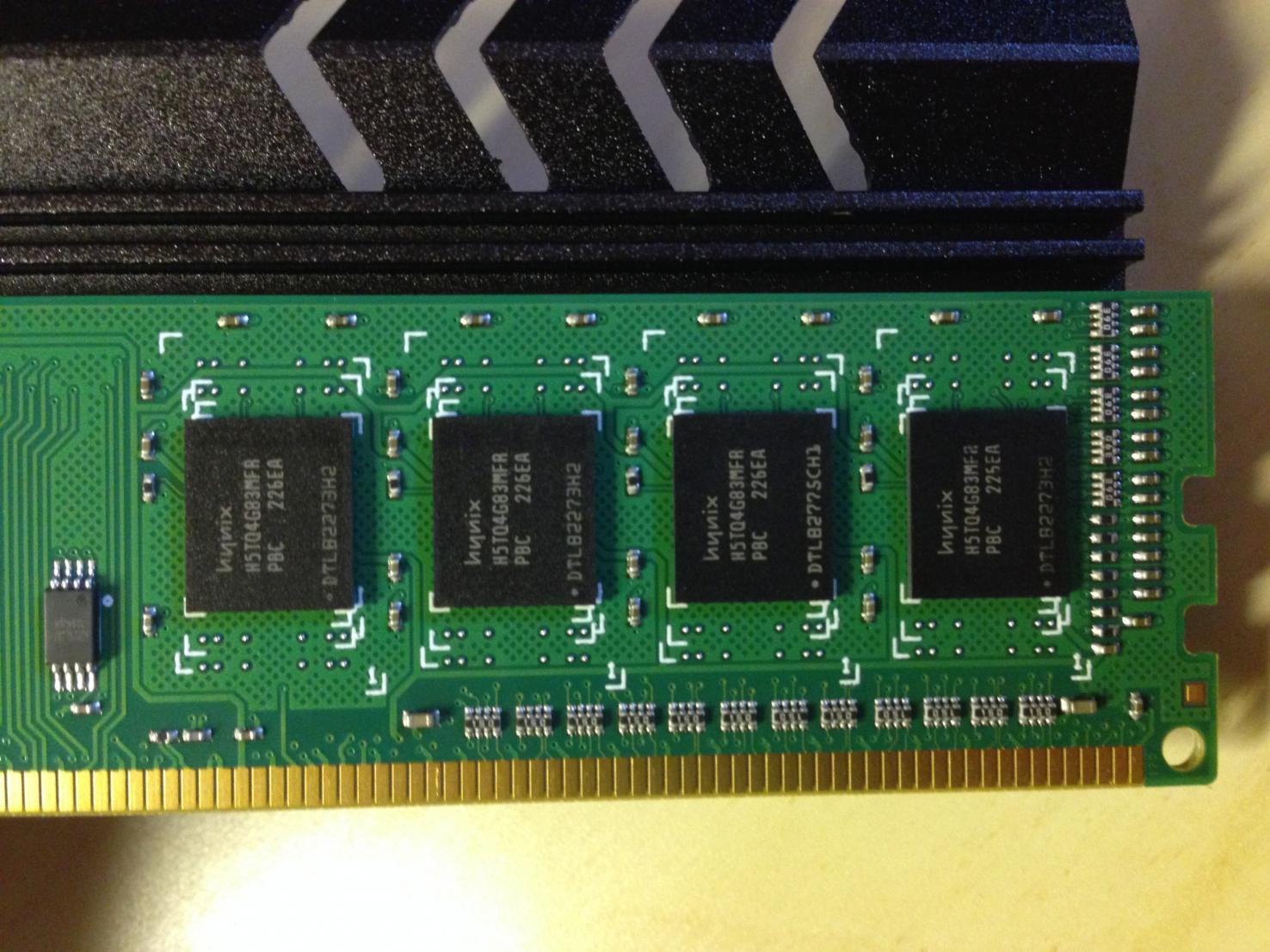

Der Speicher an sich sollte damit laufen.

Es bleibt aber abzuklären, was der IMC dazu meint. 2400 MHz Ram Takt schaffen eigentlich alle 3770K etc., 2600 MHz eigentlich auch noch viele, darüber wird die Luft dann was dünner. Falls es über den Teiler direkt nicht klappt kann man immer noch versuchen, über den BLCK zu gehen. Ich hatte mal eine CPU, die wollte gar nicht mit dem 2666 MHz Teiler laufen, per BLCK ist die aber bis 2720MHz Ram Takt hoch gegangen. Muss man also testen.


Gruß

Heinrich



[Tyler76]

Ok, danke erstmal für die info, hab auch mal gehört man muss VCCSA leicht erhöhen für den Ram-Controller in dem CPU, na ich werd mal testen in den nächsten Tagen



[Punk Sods]

Mache das.

Wahrscheinlich musst du die SA (System Agent) Spannung ebenfalls leicht erhöhen für 2666MHz Ram Takt.
Bei Bedarf kannst du dich ja hier noch mal melden dazu. Oder halt mitteilen, das es läuft und ich kann die Ram's im ersten Posting hier mit eintragen.


Gruß

Heinrich



[Tyler76]

Klar mach ich denk mal bis zum we folgen paar pics



[Punk Sods]

Wäre schön, ja.

So, das Startposting ist damit wieder auf dem aktuellen Stand, falls ich nichts übersehen habe.
Ich muss aber noch im XS Forum vorbei schauen, ob es was neues von Nick Shih zum Z77OCF gibt.


Gruß

Heinrich



[Onkel Lutz]

Habe auch den Teamgroup. Läuft bei mir out of the box. Erwarte aber nicht zuviel, ist nur Single sided und es sind hynix mfr Chips.



[Punk Sods]

Hallo

Auch die 2666 MHz Version von dem Ram?
Ist aber im Prinzip egal, falls du mir netter weise die Daten zum Ram posten würdest, könnte ich die im ersten Posting mit aufnehmen.



Gruß

Heinrich



[emissary42]

Habe auch den Teamgroup. Läuft bei mir out of the box. Erwarte aber nicht zuviel, ist nur Single sided und es sind hynix mfr Chips.

So ist es. Hab auch noch ein Kit davon hier... billiger kommt man halt nicht an 2666^^



[Onkel Lutz]

Klar mach ich.

Team Group Xtreem Series DDR3-2666 CL11 - 8 GB TXD38G2666HC11CDC01
single sided Hynix MFR
läuft bei mir plug & play



Ich müsste auch noch stock AIDA Screens haben. kann ich aber erst nachreichen wenn ich mal wieder am PC bin.
OC technisch konnte ich nicht wirklich was erreichen, liegt aber auch daran das ich noch nicht wirklich durch steige bei den Latenzen (sekundär, tertiär.....) Wenn du mir ein Tip geben kannst wo ich mich mal da einlesen kann wäre das traumhaft.

Grüße Sven



[Punk Sods]

Prima.

Kannst du mir noch die primären Latenzzeiten plus VDIMM mitteilen? Falls alles @XMP/Default such ich mir die Werte selber raus dann.

@ emissary42
AHA - Geiz ist Geil Ram
Für 24/7 Nutzung sollten die aber ganz okay sein. Die Anspruche sind auch ganz unterschiedlich und warum soll man mehr ausgegeben als man muss oder will? Wenn ich nochmal es zu tun hätte und es vorher geahnt hätte, hätte ich mir gleich die TridentX geholt und die 2400er CDP sein lassen.


Gruß

Heinrich



[Onkel Lutz]

war xmp also: CL11-13-13-35 2T bei 1,65V
2800 Cl12 liefen sie auch schon, aber da ist bei bei mir der Durchsatz voll eingebrochen. Egal welches Performance Level, XMP hat bei mir den meisten Durchsatz.



[xXSR1D3RXx]

man könnte ja auf der ersten seite noch die aktuellen treiber "wie etron u. intel usb, chipsatz M.E treiber, realtek, Asmedia sata treiber etc" für das board aufnehmen und immer wieder aktuell halten. die auf der Asrock site sind nämlich steinalt mittlerweile.



[Punk Sods]

Stimmt,

darum habe ich die direkten Links auf die Treiber etc. bei der ASRock Downloadseite auch raus genommen und nur einen auf die Übersichtsseite verlinkt. Ich muss mal schauen, welche Seite dazu besser geeignet ist. Persönlich schaue ich immer bei Station Drivers vorbei, aber ist halt nicht deutsch.

Hier mal die Addy dazu und bitte Rückmeldungen dazu, ob die Site für euch okay ist, danke.

Station-Drivers - News

Wer gute und vor allem aktuelle Alternativen kennt, soll diese mal bitte hier erwähnen.


@ Onkel Lutz
Ist relativ normal, das die Performance bei 2800 MHz in den Keller geht, das schaffen nur wirkliche Experten dabei noch was raus zu kitzeln. Dies ist aber nur für Ocer interessant. Die beste Ram Performance hat der 3770K bei ca. 2400 MHz oder auch 2600 Mhz bis 2666MHz je nach Latenzzeiten. Darüber geht die Performance in den Keller, besonders bei Hynix und single Sided, obwohl man die gut hoch takten kann. Schau dir zum Beispiel mal die käuflichen 3200 MHz Kits an und was für eine "Performance" die haben.


Gruß

Heinrich



[emissary42]

Schau dir zum Beispiel mal die käuflichen 3200 MHz Kits an und was für eine "Performance" die haben.

... und das bei den Preisen. Sind wirklich eher was für Show & Shine.



[xXSR1D3RXx]

Stimmt,

darum habe ich die direkten Links auf die Treiber etc. bei der ASRock Downloadseite auch raus genommen und nur einen auf die Übersichtsseite verlinkt. Ich muss mal schauen, welche Seite dazu besser geeignet ist. Persönlich schaue ich immer bei Station Drivers vorbei, aber ist halt nicht deutsch.

Hier mal die Addy dazu und bitte Rückmeldungen dazu, ob die Site für euch okay ist, danke.

Station-Drivers - News

Wer gute und vor allem aktuelle Alternativen kennt, soll diese mal bitte hier erwähnen.

Gruß

Heinrich

ja ist ganz ok.. von da hab ich den tag auch erstmal alles neu gemacht. und mich gewundert wie alt doch mein kram war. aber muß man halt die passenden raus suchen. nen direkt link zum jeweiligen treiber wär super. aber wiederum auch stressig die immer aktuell zu halten.. weil doch auch andauernd neue treiber kommen. aber halbwegs aktuelle immer noch besser wie die steinalten von der Asrock site.
bios mit aktuellen microcode hab ich ja dank "arrow0309" drauf.. und muß sagen läuft alles gut soweit.

das einzige was mir letztens aufgefallen ist, das der 2te usb port nicht geht als ich den Aquaero per usb anschließen wollte. war aber wohl schon immer defekt. oder muß man den erst einschalten, hab ich was übersehn? noch jemand das problem? im bios kann man die wohl ein/aus stellen.. aber dann wären ja beide entweder an oder aus. hätte nämlich gern usb gehäuse und Aquaero u. den DFM drann, wofür ich beide ports bräuchte

dann frag ich mich inwiefern ein waküler für den chipsatz was bringen würde... so wie wakü für gpu/cpu mehr+stabileren takt, weniger spannung längere haltbarkeit bringt. was hatt das ganze beim chipsatz für eine auswirkung.. kann die spannung da z.b dann auch leicht runter? ich mein das ding wird schon richtig warm "locker um die 50° "hatt der immer auch im idle" in gegensatz zu den mosfets die da schon echt kühl gegen bleiben.. da wäre nen waküler echt nur für optik.
jedes mal wenn ich da anfasse denk ich.. oh man das ist die heißeste stelle im/am pc und wenn was drauf geht dann der chipsatz.. da muß nen waküler mit drauf



[Onkel Lutz]

Ist bei mir das gleiche. Der Chipsatz wird auch bei mir mehr als "handwarm". Soweit ich weiß, gab es nur den Chipsatzkühler von Mips. Vielleicht hat hier jemand schonmal probiert ob einer von den Universalkühlern passt(Lochabstand).

Edit: Ich sehe gerade, in der Bucht gibt es noch Restposten der Mips Variante



[intruder1961]

Aber den kannst Du auch nur mit Wakü nutzen, solange Du kein SLI fährst.
Ich musste mich damals auch entscheiden.
Es sei denn man nutzt für die zweite Graka den dritten PCIe Slot, was aber mMn absolut sinnfrei ist.

Hier mal ein Bild von mir dazu.



[Onkel Lutz]

Danke für die Info, aber SLI/CF ist für mich keine Option.



[intruder1961]

Danke für die Info, aber SLI/CF ist für mich keine Option.

Wird es für mich beim nächsten Kartenupdate auch definitiv nicht mehr sein.



[arrow0309]

Hi Punk Sods, congrats for your 3d, one of the few Z77 OCF dedicated thread in Europe and I'm following it for a couple of months ;-)

Hi xXSR1D3RXx, I'm happy to see the "fully upgraded" 2.30 bios is still in use and working nice on lots of rigs (here and there)
I've recently "made" another "customized" 2.30 following some indications of JZ and others (Garikfox from OCN and Fernando from Win-RAID) so I'm uploading it here:

z77ocf2.30mod

It consists of less upgrades but those "essentials" and IMHO "best":

- OROM IRST SATA - 12.7.0.1936 (EFI IRST SATA - Original)
- OROM VBIOS Sandy/IvyBridge - 2158
- EFI GOP Driver SandyBridge - 2.0.1024
- EFI GOP Driver IvyBridge - 3.0.1027
- CPU MicroCode Pack (with Sandy 6A728 and Ivy 6A919)

The IRST 12.7 gave me the best ssd performance (with the latest 12.9 whql Irst drivers) up so far

This bios is the one I'm using right now (with a 2600K and a BallistiX Tactical Tracer 1866 c9 2x4Gb kit) and is running fine, got a nice 5Ghz OC air cooled this morning:



Still testing and with a new 3770K soon ...

- - - Updated - - -

I still have to solve the weird incompatibility between my OCF, the RipjawsX F3-2133C9D-16GXH in Xmp and the 3770K that I've informed you some posts before.
Got a bran new 3770K from Intel (RMA) and there are still issues
All of the things are better explained here:

http://www.gskill.us/forum/showthread.php?t=12973

I only tried with the latest 2.0 and 2.30 bioses (default and modified too) maybe I should try with the 1.42G or 1.42K but I won't expect any miracles
P.S.:
Sorry for my English, don't bother if you don't want to
I'll still follow your 3d using the google translate ;-)



[brunzbach]

Servus intruder,was ist das denn für ein hübscher Kühler auf den Spawas?



[xXSR1D3RXx]

Ist bei mir das gleiche. Der Chipsatz wird auch bei mir mehr als "handwarm". Soweit ich weiß, gab es nur den Chipsatzkühler von Mips. Vielleicht hat hier jemand schonmal probiert ob einer von den Universalkühlern passt(Lochabstand).

Edit: Ich sehe gerade, in der Bucht gibt es noch Restposten der Mips Variante

bei AT auch gerade noch günstig zu haben.. Aquatuning - Der Wasserkühlung Vollsortimenter - MIPS ASUS P8P67 ASR Z77 OC Formula SB Nickel POM Limited Edition MIPS ASUS P8P67 ASR Z77 OC Formula SB Nickel POM Limited Edition 14577
hab mir schon einen bestellt. sli hab ich ja nicht.



[intruder1961]

Servus intruder,was ist das denn für ein hübscher Kühler auf den Spawas?

Ist ein Kühler von Mips.



[Punk Sods]

So, da ist er wieder.

Auf das liebevolle anraten meiner Freundin hin musste ich mich heute erst mal wieder um Unkraut und Bürgersteig kehren kümmern. Aber wer kann schon groß nein sagen, wenn eine Keule droht.

So, womit mache ich jetzt weiter? Erst mal meine vergammelten Englisch "Kenntnisse" zusammen kratzen.

Hello arrow0309

Many thanks for your praise for this Thread. I must also thank you for the work which you make to yourself with the UEFI. This to make available for everybody is very nicely by you. I would take up your UEFI with in the first Posting here if you have nothing against it.

So, ich bin mal gespannt ob er meine Englisch Künste versteht und überlebt.


@ Andreas
Voll mein Geschmack, das hatte ich aber schon mal im HRR Forum erwähnt.
Nur der untere AGB sieht was mitgenommen aus. machst du ab und zu ein Fußbad drin?
Das meine Prioritäten anders gesetzt sind, das heißt Komponenten schnell austauschen zu können (Thema hwb), sieht mein Case eher wie ein Kontrastprogramm zu deinem aus.

@ Onkel Lutz
Danke dir, werde ich bei der nächsten Aktualisierung mit rein nehmen.

@ xXSR1D3RXx
Ich werde mal schauen, wie ich dabei weiter verfahre.
Insgesamt ist mir das zu viel Aufwand, aber als Alternative die hauptsächlichen Treiber auf Windows 7/8 Basis werde ich wohl mit einpflegen ins erste Posting.


Ich hoffe, ich habe nichts übersehen beim durchschauen hier.


Heinrich



[arrow0309]

Hello Punk Sods!
I'm really happy that you all appreciate the "modded" bioses and I want you to know i find the Cpu Microcode upgrade quite necessary and helpful for any kind of user, especially in oc ;-)
And of course, feel free to post the links to the bios mod (I uploaded on Mediafire) in the fist page, I'll be honored

Here there are (links and infos):

http://www.hardwareluxx.de/communit...tel-z77-chipsatz-913640-168.html#post21810906
http://www.hardwareluxx.de/communit...tel-z77-chipsatz-913640-169.html#post21925294
http://www.hardwareluxx.de/communit...tel-z77-chipsatz-913640-170.html#post21958784

Btw
Man, ist Ihr Englisch Geschick ganz gut und jeder kann es ertragen und überleben!



[Onkel Lutz]

bei AT auch gerade noch günstig zu haben.. Aquatuning - Der Wasserkühlung Vollsortimenter - MIPS ASUS P8P67 ASR Z77 OC Formula SB Nickel POM Limited Edition MIPS ASUS P8P67 ASR Z77 OC Formula SB Nickel POM Limited Edition 14577
hab mir schon einen bestellt. sli hab ich ja nicht.

Eigentlich habe ich grad keine Kohle für Blödsinn, muss gerade Steuern für 2012 zahlen.

Sch... drauf

bestellt

für den halben Preis geht das in Ordnung. Jetzt muss ich das nur meiner Regierung erklären.



[Punk Sods]

Hello Punk Sods!
I'm really happy that you all appreciate the "modded" bioses and I want you to know i find the Cpu Microcode upgrade quite necessary and helpful for any kind of user, especially in oc ;-)
And of course, feel free to post the links to the bios mod (I uploaded on Mediafire) in the fist page, I'll be honored

Here there are (links and infos):

http://www.hardwareluxx.de/communit...tel-z77-chipsatz-913640-168.html#post21810906
http://www.hardwareluxx.de/communit...tel-z77-chipsatz-913640-169.html#post21925294
http://www.hardwareluxx.de/communit...tel-z77-chipsatz-913640-170.html#post21958784

Btw
Man, ist Ihr Englisch Geschick ganz gut und jeder kann es ertragen und überleben!

That sounds good, thank you. I will do this soon.

Wenn wir schon dabei sind, wer hier hat die UEFI Versionen von arrow0309 in Gebrauch oder zumindest mal angetestet?
Würde uns alle hier wirklich weiter helfen, ein wenig Feedback dazu zu erhalten.

@ Onkel Lutz:
Schicke deine Regierung mal bei uns vorbei, die kann das dann mit Ihrer Majestätin von hier abklären.


Gruß

Heinrich



[Onkel Lutz]

Leider noch keine weiteren BIOS Versionen getestet. Muss mich in den 2D Krempel erstmal reinfuchsen. Konnte im Bot nur 3D was reißen.

Da könnten unsere Damen sicher den ganzen Abend lang philosophieren, wie schräg unser Hobby ist und was das ganze bringen soll



[Punk Sods]

So dachte ich mir das ja, unauffällig vom Thema ablenken und so.
Dafür kaufen wir aber nicht dauernd neue Handtäschen, Lippenstift und so einen überflüssigen Kram auch.


Oh, du beim Bot? Aber unter einen anderen Namen wie hier, nehme ich mal an. Bei mir ist es übrigens ähnlich, mache auch Hauptsächlich was in 3D in der Softie Liga. Zur Zeit ist aber gaming angesagt, keine Lust zum schrauben und so. Ich habe aber noch ein paar Kärtchen da, die demnächst mal gebencht werden wollen. Vorher muss ich aber auch noch der CPU auf den Zahn fühlen, mit etwas Glück sollte die 4930K 4.8 GHz packen, wenn die nicht spontan dicht macht.

Morgen werde ich mal um die weitere Aktualisierung des Startpostings hier kümmern.


Gruß

Heinrich



[Onkel Lutz]

2011 über alles 6 Kerne und quad Channel reizen mich auch, werde ich beim nächsten Umrüsten mal in Erwägung ziehen. Hab im Bot den gleichen Nick, bin nur in nem anderen Team und ein "paar" Plätze hinter dir. Bei mir ist bei 5,0 + ein wenig blck Schluss. Muss wohl noch ein wenig tüfteln.

Grüße Sven
