[Sammelthread] ASRock Z77 Pro3, Pro4(-M), Extreme3, Extreme4(-M), Extreme6, Extreme9, Extreme11





ASRock Z77 Pro3
ASRock Z77 Pro4 / Pro4-M
ASRock Z77 Extreme3 / Extreme4 / Extreme4-M / Extreme6 / Extreme9 / Extreme11

Die Modelle auf einen Blick

Die Modelle im Detail
  • ASRock Pro3 ( Preisvergleich | Produktseite | User Manual | BETA ZONE )




    Ausstattung
    • Formfaktor:......... ATX, 305 x 193 mm
    • Sockel:............... LGA1155
    • Chipsatz:............ Intel Z77
    • Steckplätze:........ 1x PCIe 3.0 x16, 1x PCIe 2.0 x16 (elektrisch nur x4), 1x PCIe 2.0 x1, 2x PCI
    • Arbeitsspeicher:... 4x DDR3 (1066, 1333, 1600, OC: 1866, 2133, 2400, 2800), bis 32GB, XMP Profile 1.2/1.3
    • Audio:................ Realtek ALC892 HD-Audio, THX TruStudio
    • LAN:.................. Realtek RTL8111E
    • Laufwerke:.......... 4x SATA-II & 2x SATA-III (Z77, RAID 0/1/5/JBOD)
    • Extern IO:........... PS2, 1x RJ45, 4x USB2.0 / 2x USB3.0, 6x Audio, HDMI, VGA
    • Intern IO:........... 5x Fan, 3x USB2.0, 1x USB3.0, COM, SPDIF_HDMI
    Backpanel

    Besondere Features

    AMD CrossfireX (Anbindung: 16+4 Lanes)
    ASRock Instant Boot
    ASRock Instant Flash
    ASRock APP Charger
    ASRock SmartView
    ASRock XFast USB
    ASRock XFast LAN
    ASRock XFast RAM
    ASRock Crashless BIOS
    ASRock OMG (Online Management Guard)
    ASRock Internet Flash
    ASRock Dehumidifier Function
    Lucid Virtu Universal MVP
    Hybrid Booster:
    CPU Frequency Stepless Control
    ASRock U-COP
    Boot Failure Guard (B.F.G.)
    Combo Cooler Option (C.C.O.)
    Good Night LED


    Lieferumfang

    Mainboard
    User Manual
    Quick Installation Guide
    Support CD (Software Bundle: AntiVirus Software Trial, CyberLink MediaEspresso 6.5 Trial, ASRock MAGIX Multimedia Suite)
    I/O Shield
    2x SATA Kabel
  • ASRock Pro4 ( Preisvergleich | Produktseite | User Manual | BETA ZONE )



    Ausstattung
    • Formfaktor:......... ATX, 305 x 201 mm
    • Sockel:............... LGA1155
    • Chipsatz:............ Intel Z77
    • Steckplätze:........ 1x PCIe 3.0 x16, 1x PCIe 2.0 x16 (elektrisch nur x4), 1x PCIe 2.0 x1, 3x PCI
    • Arbeitsspeicher:... 4x DDR3 (1066, 1333, 1600, OC: 1866, 2133, 2400, 2800), bis 32GB, XMP Profile 1.2/1.3
    • Audio:................ Realtek ALC892 HD-Audio, THX TruStudio
    • LAN:.................. Realtek RTL8111E
    • Laufwerke:.......... 4x SATA-II & 2x SATA-III (Z77, RAID 0/1/5/JBOD), 2x SATA-III (ASMedia ASM1061)
    • Extern IO:........... PS2, 1x RJ45, 6x USB2.0 / 2x USB3.0, 5x Audio, SPDIF, HDMI, VGA, DVI
    • Intern IO:........... 3x Fan, 2x USB2.0, 1x USB3.0, COM, SPDIF_HDMI
    Backpanel

    Besondere Features

    AMD CrossfireX (Anbindung: 16+4 Lanes)
    ASRock Instant Boot
    ASRock Instant Flash
    ASRock APP Charger
    ASRock SmartView
    ASRock XFast USB
    ASRock XFast LAN
    ASRock XFast RAM
    ASRock Crashless BIOS
    ASRock OMG (Online Management Guard)
    ASRock Internet Flash
    ASRock Dehumidifier Function
    Lucid Virtu Universal MVP
    Hybrid Booster:
    CPU Frequency Stepless Control
    ASRock U-COP
    Boot Failure Guard (B.F.G.)
    Combo Cooler Option (C.C.O.)
    Good Night LED


    Lieferumfang

    Mainboard
    User Manual
    Quick Installation Guide
    Support CD (Software Bundle: AntiVirus Software Trial, CyberLink MediaEspresso 6.5 Trial, ASRock MAGIX Multimedia Suite)
    I/O Shield
    2x SATA Kabel
  • ASRock Pro4-M ( Preisvergleich | Produktseite | User Manual | BETA ZONE )



    Ausstattung
    • Formfaktor:......... µATX, 244 x 244 mm
    • Sockel:............... LGA1155
    • Chipsatz:............ Intel Z77
    • Steckplätze:........ Erweiterungsslots: 1x PCIe 3.0 x16, 1x PCIe 2.0 x16 (elektrisch nur x4), 1x PCIe 2.0 x16 (elektrisch nur x1), 1x PCIe 2.0 x1
    • Arbeitsspeicher:... 4x DDR3 (1066, 1333, 1600, OC: 1866, 2133, 2400, 2800), bis 32GB, XMP Profile 1.2/1.3
    • Audio:................ Realtek ALC892 HD-Audio, THX TruStudio
    • LAN:.................. Realtek RTL8111E
    • Laufwerke:.......... 4x SATA-II & 2x SATA-III (Z77, RAID 0/1/5/JBOD), 2x SATA-III (ASMedia ASM1061, 1x shared eSATA)
    • Extern IO:........... PS2, 1x RJ45, 4x USB2.0 / 2x USB3.0, 5x Audio, SPDIF, eSATA-III, HDMI, VGA, DVI
    • Intern IO:........... 3x Fan, 2x USB2.0, 1x USB3, IEEE1394, COM, SPDIF_HDMI
    Backpanel

    Besondere Features

    AMD CrossfireX (Anbindung: 16+4 Lanes)
    ASRock Instant Boot
    ASRock Instant Flash
    ASRock APP Charger
    ASRock SmartView
    ASRock XFast USB
    ASRock XFast LAN
    ASRock XFast RAM
    ASRock Crashless BIOS
    ASRock OMG (Online Management Guard)
    ASRock Internet Flash
    ASRock Dehumidifier Function
    Lucid Virtu Universal MVP
    Hybrid Booster:
    CPU Frequency Stepless Control
    ASRock U-COP
    Boot Failure Guard (B.F.G.)
    Combo Cooler Option (C.C.O.)
    Good Night LED


    Lieferumfang

    Mainboard
    ASRock SLI_Bridge_2S Card
    User Manual
    Quick Installation Guide
    Support CD (Software Bundle: AntiVirus Software Trial, CyberLink MediaEspresso 6.5 Trial, ASRock MAGIX Multimedia Suite)
    I/O Shield
    2x SATA Kabel
  • ASRock Extreme3 ( Preisvergleich | Produktseite | User Manual | BETA ZONE )
    [




    Ausstattung
    • Formfaktor:......... ATX, 305 x 218 mm
    • Sockel:............... LGA1155
    • Chipsatz:............ Intel Z77
    • Steckplätze:........ 1x PCIe 3.0 x16, 1x PCIe 3.0 x16 (elektrisch nur x8), 1x PCIe 2.0 x16 (elektrisch nur x4), 1x PCIe 2.0 x1, 2x PCI
    • Arbeitsspeicher:... 4x DDR3 (1066, 1333, 1600, OC: 1866, 2133, 2400, 2800), bis 32GB, XMP Profile 1.2/1.3
    • Audio:................ Realtek ALC892 HD-Audio, THX TruStudio
    • LAN:.................. Realtek RTL8111E
    • Laufwerke:.......... 4x SATA-II & 2x SATA-III (Z77, RAID 0/1/5/JBOD)
    • Extern IO:........... PS2, 2x RJ45, 2x USB2.0 / 2x USB3.0 (2x ASMedia ASM106x), 5x Audio, SPDIF, HDMI, VGA, DVI
    • Intern IO:........... 6x Fan, 3x USB2.0, 1x USB3.0, COM, SPDIF_HDMI
    Backpanel

    Besondere Features

    Nvidia SLI (Anbindung: 8+8 Lanes)
    AMD CrossfireX (Anbindung: 8+8 Lanes)
    ASRock Instant Boot
    ASRock Instant Flash
    ASRock APP Charger
    ASRock SmartView
    ASRock XFast USB
    ASRock XFast LAN
    ASRock XFast RAM
    ASRock Crashless BIOS
    ASRock OMG (Online Management Guard)
    ASRock Internet Flash
    ASRock Dehumidifier Function
    Lucid Virtu Universal MVP
    Hybrid Booster:
    CPU Frequency Stepless Control
    ASRock U-COP
    Boot Failure Guard (B.F.G.)
    Combo Cooler Option (C.C.O.)
    Good Night LED


    Lieferumfang

    Mainboard
    ASRock SLI_Bridge_2S Card
    User Manual
    Quick Installation Guide
    Support CD (Software Bundle: AntiVirus Software Trial, CyberLink MediaEspresso 6.5 Trial, ASRock MAGIX Multimedia Suite)
    I/O Shield
    2x SATA-III Kabel
  • ASRock Extreme4 ( Preisvergleich | Produktseite | User Manual | BETA ZONE )

    Link: Erfahrungen zum ASRock Extreme4

    [



    Ausstattung
    • Formfaktor:......... ATX, 305 x 218 mm
    • Sockel:............... LGA1155
    • Chipsatz:............ Intel Z77
    • Steckplätze:........ 1x PCIe 3.0 x16, 1x PCIe 3.0 x16 (elektrisch nur x8), 2x PCIe 2.0 x1, 2x PCI
    • Arbeitsspeicher:... 4x DDR3 (1066, 1333, 1600, OC: 1866, 2133, 2400, 2800), bis 32GB, XMP Profile 1.2/1.3
    • Audio:................ Realtek ALC898 HD-Audio, THX TruStudio
    • LAN:.................. Broadcom BCM57781
    • Laufwerke:.......... 4x SATA-II & 2x SATA-III (Z77, RAID 0/1/5/JBOD), 4x SATA-III (ASMedia ASM1061, 1x shared eSATA)
    • Extern IO:........... PS2, 2x RJ45, 2x USB2.0 / 4x USB3.0 (2x ASMedia ASM106x), 5x Audio, SPDIF, eSATA-III, HDMI, VGA, DVI
    • Intern IO:........... 6x Fan, 3x USB2.0, 1x USB3.0, COM, SPDIF_HDMI
    Backpanel

    Besondere Features

    Nvidia SLI (Anbindung: 8+8 Lanes)
    AMD CrossfireX (Anbindung: 8+8 Lanes)
    ASRock Instant Boot
    ASRock Instant Flash
    ASRock APP Charger
    ASRock SmartView
    ASRock XFast USB
    ASRock XFast LAN
    ASRock XFast RAM
    ASRock Crashless BIOS
    ASRock OMG (Online Management Guard)
    ASRock Internet Flash
    ASRock Dehumidifier Function
    Lucid Virtu Universal MVP
    Hybrid Booster:
    CPU Frequency Stepless Control
    ASRock U-COP
    Boot Failure Guard (B.F.G.)
    Combo Cooler Option (C.C.O.)
    Good Night LED


    Lieferumfang

    Mainboard
    ASRock SLI_Bridge_2S Card
    User Manual
    Quick Installation Guide
    Support CD (Software Bundle: AntiVirus Software Trial, CyberLink MediaEspresso 6.5 Trial, ASRock MAGIX Multimedia Suite)
    I/O Shield
    2x SATA-III Kabel
    Reviews(Deutsch/Englisch)
  • ASRock Extreme4-M ( Preisvergleich | Produktseite | User Manual | BETA ZONE )



    Ausstattung
    • Formfaktor:......... µATX, 244 x 244 mm
    • Sockel:............... LGA1155
    • Chipsatz:............ Intel Z77
    • Steckplätze:........ 1x PCIe 3.0 x16, 1x PCIe 3.0 x16 (elektrisch nur x8), 1x PCIe 2.0 x16 (elektrisch nur x4), 1x PCIe 2.0 x1
    • Arbeitsspeicher:... 4x DDR3 (1066, 1333, 1600, OC: 1866, 2133, 2400, 2800), bis 32GB, XMP Profile 1.2/1.3
    • Audio:................ Realtek ALC898 HD-Audio, THX TruStudio
    • LAN:.................. Realtek RTL8111E
    • Laufwerke:.......... 4x SATA-II & 2x SATA-III (Z77, RAID 0/1/5/JBOD), 2x SATA-III (ASMedia ASM1061, 1x shared eSATA)
    • Extern IO:........... PS2, 1x RJ45, 4x USB2.0 / 2x USB3.0, 5x Audio, SPDIF, eSATA-III, HDMI, VGA, DVI
    • Intern IO:........... 5x Fan, 3x USB2.0, 1xUSB3, COM, SPDIF_HDMI
    Backpanel

    Besondere Features

    Nvidia SLI (Anbindung: 8+8 Lanes)
    AMD CrossfireX (Anbindung: 8+8 Lanes)
    AMD 3-way CrossfireX (Anbindung 8(Gen3)+8(Gen3)+4(Gen2) Lanes)
    ASRock Instant Boot
    ASRock Instant Flash
    ASRock APP Charger
    ASRock SmartView
    ASRock XFast USB
    ASRock XFast LAN
    ASRock XFast RAM
    ASRock Crashless BIOS
    ASRock OMG (Online Management Guard)
    ASRock Internet Flash
    ASRock Dehumidifier Function
    Lucid Virtu Universal MVP
    Hybrid Booster:
    CPU Frequency Stepless Control
    ASRock U-COP
    Boot Failure Guard (B.F.G.)
    Combo Cooler Option (C.C.O.)
    Good Night LED


    Lieferumfang

    Mainboard
    ASRock SLI_Bridge_2S Card
    User Manual
    Quick Installation Guide
    Support CD (Software Bundle: AntiVirus Software Trial, CyberLink MediaEspresso 6.5 Trial, ASRock MAGIX Multimedia Suite)
    I/O Shield
    2xSATA-III Kabel
    Reviews(Deutsch/Englisch)http://www.pctreiber.net/2012/asrock-z77-extreme4-m-test.html

  • ASRock Extreme6 ( Preisvergleich | Produktseite | User Manual | BETA ZONE )



    Ausstattung
    • Formfaktor:......... ATX, 305 x 244 mm
    • Sockel:............... LGA1155
    • Chipsatz:............ Intel Z77
    • Steckplätze:........ 1x PCIe 3.0 x16, 1x PCIe 3.0 x16 (elektrisch nur x8), 1x PCIe 2.0 x16 (elektrisch nur x4), 1x PCIe 2.0 x1, 2x PCI, 1x PCIe Mini Card
    • Arbeitsspeicher:... 4x DDR3 (1066, 1333, 1600, OC: 1866, 2133, 2400, 2800), bis 32GB, XMP Profile 1.2/1.3
    • Audio:................ Realtek ALC898 HD-Audio, THX TruStudio
    • LAN:.................. Broadcom BCM57781
    • Laufwerke:.......... 4x SATA-II & 2x SATA-III (Z77, RAID 0/1/5/JBOD), 4x SATA-III (ASMedia ASM1061, 1x shared eSATA)
    • Extern IO:........... PS2, 1x RJ45, 2x USB2.0 / 4x USB3.0 (2x Intel Z77, 2x ASMedia ASM1061), 5x Audio, SPDIF, eSATA-III, IEEE1394, HDMI, DisplayPort, VGA, DVI
    • Intern IO:........... 6x Fan, 3x USB2.0, 1xUSB3, IEEE1394, COM, FDD, SPDIF_HDMI
    Backpanel

    Besondere Features

    Nvidia SLI (Anbindung: 8+8 Lanes)
    AMD CrossfireX (Anbindung: 8+8 Lanes)
    AMD 3-way CrossfireX (Anbindung 8(Gen3)+8(Gen3)+4(Gen2) Lanes)
    ASRock Instant Boot
    ASRock Instant Flash
    ASRock APP Charger
    ASRock SmartView
    ASRock XFast USB
    ASRock XFast LAN
    ASRock XFast RAM
    ASRock Crashless BIOS
    ASRock OMG (Online Management Guard)
    ASRock Internet Flash
    ASRock Dehumidifier Function
    Lucid Virtu Universal MVP
    Hybrid Booster:
    CPU Frequency Stepless Control
    ASRock U-COP
    Boot Failure Guard (B.F.G.)
    Combo Cooler Option (C.C.O.)
    Good Night LED


    Lieferumfang

    Mainboard
    ASRock SLI_Bridge_2S Card
    User Manual
    Quick Installation Guide
    Support CD (Software Bundle: AntiVirus Software Trial, CyberLink MediaEspresso 6.5 Trial, ASRock MAGIX Multimedia Suite)
    I/O Shield
    4xSATA Kabel
    4xHDD Schrauben
    6xGehäuse Schrauben
    1xUSB3.0-Slotblende
    Reviews (Deutsch/englisch)
  • ASRock Extreme9 ( Preisvergleich | Produktseite | User Manual | BETA ZONE )

    News: ASRock bringt Z77 Extreme9 in den Handel




    Ausstattung
    • Formfaktor:......... ATX, 305 x 244 mm
    • Sockel:............... LGA1155
    • Chipsatz:............ Intel Z77
    • Steckplätze:........ Erweiterungsslots: 5x PCIe 3.0 x16, 1x PCIe 2.0 x16, 1x PCIe 2.0 x1, 1x PCIe Mini Card
    • Arbeitsspeicher:... 4x DDR3 (1066, 1333, 1600, OC: 1866, 2133, 2400, 2800), bis 32GB, XMP Profile 1.2/1.3
    • Audio:................ Realtek ALC898 HD-Audio, THX TruStudio
    • LAN:.................. Broadcom BCM57781
    • Laufwerke:.......... 4x SATA-II & 2x SATA-III (Z77, RAID 0/1/5/JBOD), 4x SATA-III (ASMedia ASM1061, 1x shared eSATA)
    • Extern IO:........... PS2, 2x RJ45, 2x USB2.0 / 8x USB3.0 (4x Etron EJ188H, 4x Intel Z77), 5x Audio, SPDIF, eSATA-III, IEEE1394, HDMI
    • Intern IO:........... 6x Fan, 3x USB2.0, 2xUSB3.0, IEEE1394, COM, SPDIF_HDMI
    Backpanel

    Besondere Features

    Nvidia SLI (Anbindung: 16+16 Lanes)
    Nvidia 3-way SLI (Anbindung: 8+8+16 Lanes)
    Nvidia 4-way SLI (Anbindung: 8+8+8+8 Lanes)
    AMD CrossfireX (Anbindung: 8+8 Lanes)
    AMD 3-way CrossfireX (Anbindung: 8+8+16 Lanes)
    AMD 4-way CrossfireX (Anbindung: 8+8+8+8 Lanes)
    ASRock Instant Boot
    ASRock Instant Flash
    ASRock APP Charger
    ASRock SmartView
    ASRock XFast USB
    ASRock XFast LAN
    ASRock XFast RAM
    ASRock Crashless BIOS
    ASRock OMG (Online Management Guard)
    ASRock Internet Flash
    ASRock Dehumidifier Function
    Lucid Virtu Universal MVP
    Hybrid Booster:
    CPU Frequency Stepless Control
    ASRock U-COP
    Boot Failure Guard (B.F.G.)
    Combo Cooler Option (C.C.O.)
    Good Night LED


    Lieferumfang

    Mainboard
    ASRock SLI_Bridge_3S Card
    ASRock 3-Way SLI Bridge Card
    2xASRock SLI Brückenkarte
    User Manual
    Quick Installation Guide
    Support CD (Software Bundle: AntiVirus Software Trial, CyberLink MediaEspresso 6.5 Trial, ASRock MAGIX Multimedia Suite)
    I/O Shield
    6xSATA Kabel
    2xSATA 1 zu 1 Versorgungs-Kabel
    1xASRock Wi-SB Box
    12xSchrauben
  • ASRock Extreme11 ( Preisvergleich | Produktseite | User Manual | BETA ZONE )



    Ausstattung
    • Formfaktor:......... EATX, 305 x 267 mm
    • Sockel:............... LGA1155
    • Chipsatz:............ Intel Z77
    • Steckplätze:........ Erweiterungsslots: 3x PCIe 3.0 x16, 1x PCIe 2.0 x16, 3x PCIe 2.0 x1, 1x PCIe Mini Card
    • Arbeitsspeicher:... 4x DDR3 (1066, 1333, 1600, OC: 1866, 2133, 2400, 2800, 3000), bis 32GB, XMP Profile 1.2/1.3
    • Audio:................ Realtek ALC898 HD-Audio, THX TruStudio
    • LAN:.................. 1x Intel® 82579V, 1x Intel® 82583V (WOL, Dual LAN with teaming, PXE)
    • Laufwerke:.......... 2x SATA-III (Z77, RAID 0/1/5/JBOD), 8x SAS2/SATA-III (LSI SAS2308 PCIe 3.0 x8 controller (RAID 0, RAID 1, RAID 1E and RAID 10), MegaRAID Utility, NCQ und Hot Plug
    • Extern IO:........... PS2, 2x RJ45, 2x USB2.0, 8x USB3.0 (4x Etron EJ188, 4x Intel Z77), 5x Audio, SPDIF, eSATA-III, IEEE1394, HDMI
    • Intern IO:........... 6x Fan, 3x USB2.0 (6 Anschlüsse), 2x USB3.0 (4 Anschlüsse, Etron EJ188), IEEE1394, COM, SPDIF_HDMI, CIR, IR, Front panel audio, 1x Vertical Type USB, SLI/XFire Power
    Backpanel

    Besondere Features

    Nvidia SLI (Anbindung: 16+16 Lanes)
    Nvidia 3-way SLI (Anbindung: 8+8+16 Lanes)
    Nvidia 4-way SLI (Anbindung: 8+8+8+8 Lanes)
    AMD CrossfireX (Anbindung: 8+8 Lanes)
    AMD 3-way CrossfireX (Anbindung: 8+8+16 Lanes)
    AMD 4-way CrossfireX (Anbindung: 8+8+8+8 Lanes)
    ASRock Instant Boot
    ASRock Instant Flash
    ASRock APP Charger
    ASRock SmartView
    ASRock XFast USB
    ASRock XFast LAN
    ASRock XFast RAM
    ASRock Crashless BIOS
    ASRock OMG (Online Management Guard)
    ASRock Internet Flash
    ASRock Dehumidifier Function
    Lucid Virtu Universal MVP
    Hybrid Booster:
    CPU Frequency Stepless Control
    ASRock U-COP
    Boot Failure Guard (B.F.G.)
    Combo Cooler Option (C.C.O.)
    Good Night LED
    2oz copper PCB

    Lieferumfang

    Mainboard
    ASRock SLI_Bridge_3S Card
    ASRock 3-Way SLI Bridge Card
    User Manual
    Quick Installation Guide
    Support CD (Software Bundle: AntiVirus Software Trial, CyberLink MediaEspresso 6.5 Trial, ASRock MAGIX Multimedia Suite)
    I/O Shield
    8x SATA Kabel
    2x SATA 1 zu 1 Versorgungs-Kabel
    1x ASRock Wi-SB Box
    12x Schrauben
    Reviews (Deutsch/englisch)

Inkompatibilitäten (soweit bekannt)
Hier wird ergänzt...

Allgemeine Infos & nützliche Links
http://www.asrock.com/feature/

---------- Post added at 15:21 ---------- Previous post was at 15:19 ----------

Da ich finde, dass es nicht nur zu den Fatal1ty-Modellen einen Sammelthread geben darf kommt hier nun einer für die restlichen Z77 Boards von ASRock.

Mit Hilfe eurer Mitarbeit können wir den ersten Post gerne erweitern.

Wer Fehler findet - bitte hier schreiben, ich werde es alsbald korrigieren.

Zuletzt bearbeitet:
mMn brauchst du nur 1600er, reicht für alles, auch übertakten. Alles andere ist Verschwendung pur.

Wenn Du diese Anzeige nicht sehen willst, registriere Dich und/oder logge Dich ein.
@ vatana: bin da bei dir, aber zeige mir Ram der da groß günstiger ist, dass man von Verschwendung reden kann.
1866 soll der Ram mit 1,50V mindestens laufen, ohne Vdimm erhöhen zu müssen, mit der Option auch 2133 ereichen zu können.

Das müssten doch dann eigentlich Module mit Cl8 sein, da gibts aber nicht viel Auswahl und auch nicht günstiger.
Auch mit Cl9 gibts in der Liste nicht vieles günstiger.
Ein Vergleich wären da z.B. die
Corsair Vengeance schwarz DIMM Kit 16GB PC3-12800U CL9-9-9-24 (DDR3-1600) (CMZ16GX3M2A1600C9)
aber die werden sicher schlechter als die 1866er laufen, oder schaffen die dann auch 1866 ohne Spannungserhöhung mit CL9 bzw. eventuell auch 2133? Wohl kaum, oder!? Da stehen die Chancen mit den 1866er doch wesentlich besser.
Die 1866er laufen nach Spezifikation bei fast gleichen Timings schon 266Mhz schneller. Wegen 10€ (unterschied, da wo ich bestelle) nehm ich dann doch lieber gleich die 1866er, oder meinst du nicht? Mir ist klar, dass ich da jetzt keinen direkten Leistungsunterschied, außer bei der iGPU bemerken werde aber ich kaufe den Ram auch etwas auf Zukunftstauglichkeit, z.b. event. später mit Haswell und lieber 2x8GB statt 4x4GB und werde ihn sicher noch einige Jahre nutzen, hat ja auch lange genug Garantie. Wenn dann gebe ich ihn später wahrscheinlich auch in der Familie weiter. Meinen DDR2 Ram hab ich jetzt auch 3-5 Jahre im Einsatz gehabt. Was sind da 10-20 €!? Ich will auch gerne sparen bzw. ünnötige Investitionen vermeiden, und habe auch schon Abstand davon genommen teureren 2133 Ram zu kaufen, aber so...
Empfinge die 1866er im Preisleistungsverhältnis als besseres Optimum.

Bitte weitere Meinungen! Muss mich bald entscheiden.

EDIT:
Fast vergessen, ich werde auch mit Ramdisk und VMs hantieren. Da kann man von mehr Takt auch noch mal etwas profitieren.

Zuletzt bearbeitet:
So, ich versuch gerade etwas mit den Spannung zu experementieren - alles nur nach unten.

Was ich noch nicht ganz verstehe, wenn ich bei CPU Voltage auf fixed mode setze, dann die fixed Voltage auf 0,900V - wieso zeigt mir dann CPU-Z 0,888V - 0.896V an?
Wo lässt es sich noch am einfachsten 'sparen' bzw. an der Schraube weiter nach unten drehen?

Was ist dieses "CPU Load-Line Calibration lvl5 - AUTO " ?
Die v Werte hinter DRAM, VTT, PCH, CPU PLL und VCCSA sind die Werte, die sie unter "Auto" einnehmen?

LG

hiho
ich hab das z77 pro4-m und wenn ich den multi auf 45 stelle ( 2500K ) und die vcore offset bei -0,004 habe, läuft er unter lasst mit über 1,4v :O sobalt ich im offset weiter runter gehe, läuft er unter last zwar stabil aber stürzt im Idle schnell ab. Weis einer was man da machen kann ? Außer das Mainboard wegschmeißen ? Wieso gibt es denn kein Fix mode ?

hab heute Geil Black Dragons auf meinem Extreme4 verbaut. Jetzt passt der Speicher wieder optisch zum Board :fresse:

Lass die grad testweise mit Cl 10-11-11-30 CR1T mit 1.5V laufen. Mal schauen ;)

eigentlich nicht, aber die haben nur nen fuffi gekostet. Da nimmt man das mehr an Speed doch gern mit. ;)

Ich habe noch ein P55 Extreme mit i5-750@4x3360 MHz hier + 4x2GB G.Skill ECOs 1600er@1.35 Volt + tadellose H50 Kühlung, Silent Wings 4 mal, CPU max. 60 Grad in einem Coolermaestro Gehäuse, das dezent aussieht, ohne Karte, ohne Netzteil und ohne Platte. Mega Stable die Kombination. Wieviel ist sowas wohl noch wert ?

das müsstest du im Marktplatz bei den Wertanfragen nachfragen

fürs Extreme 4 gibts nen neues Bios auf der ASRock Homepage (2.50)

Jetzt geht's aber schnell. Für das Z77 Pro4-M gibt's inzwischen schon ein 1.60er BIOS.

wenn die schon mit Bios rumschmeissen will auch eins fürs ASRock Z77 Pro3^^

MFG

Also ich habe es seit 2 Tagen drauf ... nuja läuft bei mir recht unauffällig .... alles gut
Nur im im Asrocksupport Forum gab es auch kritische Stimmen die seit dem Bios Probleme haben mit USB ... z.B hängenden Mauszeiger

2 x Corsair Vengeance Low Profile schwarz DIMM Kit 16GB PC3-12800U CL10-10-10-27 (DDR3-1600) (CML16GX3M2A1600C10)
1 x Intel Core i5-3570K, 4x 3.40GHz, boxed (BX80637I53570K)
1 x ASRock Z77 Pro4, Z77 (dual PC3-12800U DDR3)

Hab mir grad das Bundle gekauft für rund €430 samt Versand, Graka wird vorerst meine HD6950 dienen,
das System soll mein derzeitigen AMD FX-8120 ersetzen. So viel RAM brauch ich wegen VM's und krams. Ist halt super billig.

Zuletzt bearbeitet:
`Nabend,

bin auch seit gestern Besitzer eines Extreme6........läuft alles Bestens unter Win 8. Nur die USB 3 Performance ist unter aller Sau........die kommt gerade mal auf USB2 Speed. Treiber sind die neuesten von Etron, irgendwelche Zusatztools von Asrock habe ich nicht installiert....UEFI alles Standard-USB...also alles enabled. PCI-E ebenfalls alles auf Auto, es ist nur eine Grafikkarte (660Ti) drinne...ansonsten keine weiteren PCIe-Karten.
Jemand ´ne Idee?

Gruß vom

Lötbert


EDIT:

Problem gelöst, hatte im UEFI den USB Legacy Modus von Enabled auf Auto geändert. Nun auf enabled geht es wieder wie gewohnt!

Zuletzt bearbeitet:
Frage bis was für einer Temp kann ich beim OC gehen also was ist die Max Temp ??
hatte ihn jetzt beim turbo auf 4,1 bei max 60C auf allen kernen

MFG

Viele sagen, die Kerntemperaturen sollten die 80 Grad Marke nicht weit überschreiten. Intel sagte mal irgendwo, dass man sich beim Ivy nicht son Kopp machen soll wegen der Temps.

TjMAX liegt bei 105 Grad Celsius beim Ivy und bei 95 Grad Celsius beim Sandy.

Zuletzt bearbeitet:
@DigitalIllusion
dann sollten 60 Grad ja kein problem darstellen ^^
4,1 lief unter bf3 ohne probleme muss dann jetzt mal die 4,2 4,3 usw testen^^
mein sys
Asrock z77 pro3
i5 3570 ohne k^^
670 GTX
8GB Corsair 1866
Kühler den macho REV.A

MFG

@DigitalIllusion
dann sollten 60 Grad ja kein problem darstellen ^^
4,1 lief unter bf3 ohne probleme muss dann jetzt mal die 4,2 4,3 usw testen^^
mein sys
Asrock z77 pro3
i5 3570 ohne k^^
670 GTX
8GB Corsair 1866
Kühler den macho REV.A

MFG

Hattest Du die max. 60 Grad unter BF3 ? Mach mal eher einen Run mit Prime95 27.7->Custom-> 8K In Place Test und lass den eine halbe Stunde werkeln und beobachte dabei die Temps. Bei mir waren das die Tage max. 85 Grad auf den inneren Kernen bei 21,7 Grad Raumtemperatur, womit ich leben kann mit meiner noch preiswerten Kühlung.

Kann sein, das Du folgendes bereits weisst, wenn ja vielleicht ein Tip für Newbies:
Wie siehts mit den Spannungen im BIOS aus ? Ich würde die ganzen Parameter nicht auf AUTO lassen, beim OC schonmal gar nicht. Ich habe meine Signatur mal um meine festgelegten Spannungen erweitert, obwohl man die jetzt nicht einfach auf Deine Maschine übertragen kann.

Viel Spaß beim OCen.

so hab mal laufen lassen und hab gleich mal Fatal Error auf CPU4 oooo
heisst das jetzt cpu ist putt spannungen sind standert also nix verstellt


bild 7.jpg

so hab mal laufen lassen und hab gleich mal Fatal Error auf CPU4 oooo
heisst das jetzt cpu ist putt spannungen sind standert also nix verstellt

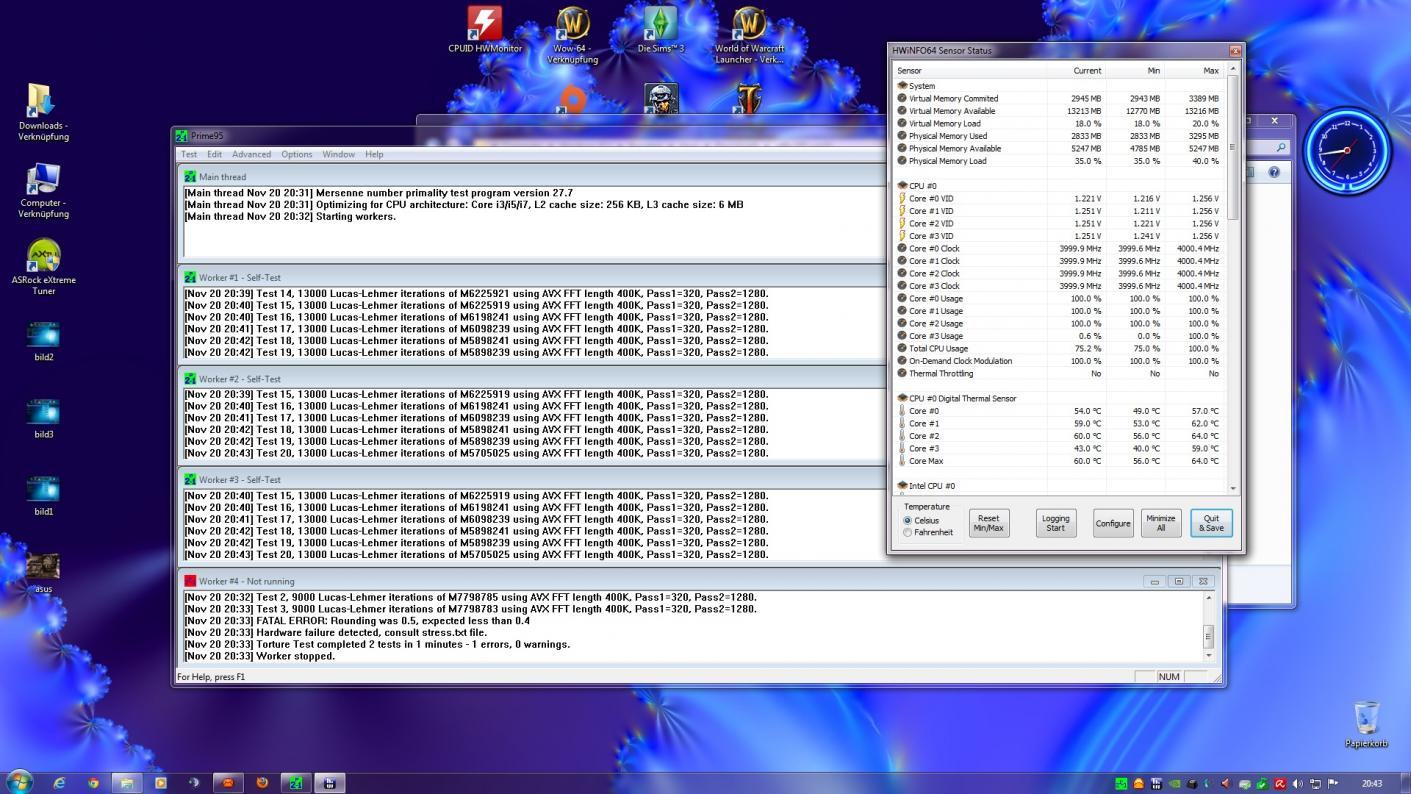

Anhang anzeigen 213337


Wie gut das ich das angesprochen habe. Da ist nichts putt gegangen. Die Ganze Gurke ist NUR noch instabil und früher, häufig, öfter oder später wären Dir die Games abgekackt mit einem enormen Frustlevel. Core 3 hat bei den Berechnungen vorrübergehend den Sittich gemacht. :) Nix Schlimmes.

Es geht jetzt darum, die Maschine stabil zu machen. Kannst Du im BIOS Screenshots von Deinem UEFI BIOS (F12 Taste auf einen USB Stick) machen vom Reiter OC Tweaker und der DRAM Konfiguration ? Da sollten 3-4 Shots reichen.

Welche RAMs hast Du genau, welche genau ? Was steht auf den Aufklebern der RAMs ganz genau ?

Hey,

ich hab gerade n Windows 8 auf nem Rechner mit ASRock Z77 Extreme 4 aufgespielt. Klappt auch fehlerlos, nur sobald ich den S-ATA III Treiber installiere, schmiert das System ab und ich muss es wiederherstellen. Jemand eine Ahnung woran das liegt?

Hey,

ich hab gerade n Windows 8 auf nem Rechner mit ASRock Z77 Extreme 4 aufgespielt. Klappt auch fehlerlos, nur sobald ich den S-ATA III Treiber installiere, schmiert das System ab und ich muss es wiederherstellen. Jemand eine Ahnung woran das liegt?

Welchen SATAIII Treiber hast Du installiert, welchen genau ?


Ist der aktuellste Treiber, BIOS Version ? Also, ich habe glaube ich bei BIOS 2.40 mehrfach reboots nach Flash gehabt, kann sein, das die da die Firmware des ASMedia aktualisiert haben.

Ansonsten mal hier lesen:

ASMEDIA drivers & firmwares

Im Forum dort !

Ich habe mit BIOS 2.50 keine Probleme. Es kann auch sein, das Windows 8 noch zu "frisch" ist. Vor Mitte nächsten Jahres würde ich das eh nicht nutzen. Früher warteten Firmen wenigstens auf Service Pack 2 bei NT Systemen.

7 rockt mit SP 1,5.

Zuletzt bearbeitet:
Es handelt sich dabei nicht um meinen Rechner, und um Jemanden, der Windows 8 schon gekauft hat :fresse: Der wäre nicht so glücklich, wenn ich ihm sage "Musst mit leben, nutze weiter Windows 7" :d Bios Flash wär ne Möglichkeit, oder ggf. einfach warten - immerhin läufts eigentlich ganz gut.

Ich habe hier nämlich das selbe Problem mit meinem Pro3. Immer wieder werden USB-Geräte nicht erkannt. Mal der Aquaero, mal der Scanner meines Canon MP600 mal der USB3 Kartenleser der intern angeschlossen ist.
Die Treiber und das Bios sind alle aktuell.
Hat vielleicht jemand ähnlich Probleme?

Da ich keine Lösung für das Problem finden konnte wird das Board jetzt erstmal getauscht:(

@DigitalIllusion

so da sind die bilder hab erst mal wieder auf normal gestellt^^
ram
Corsair DIMM 8 GB DDR3-1866 Kit

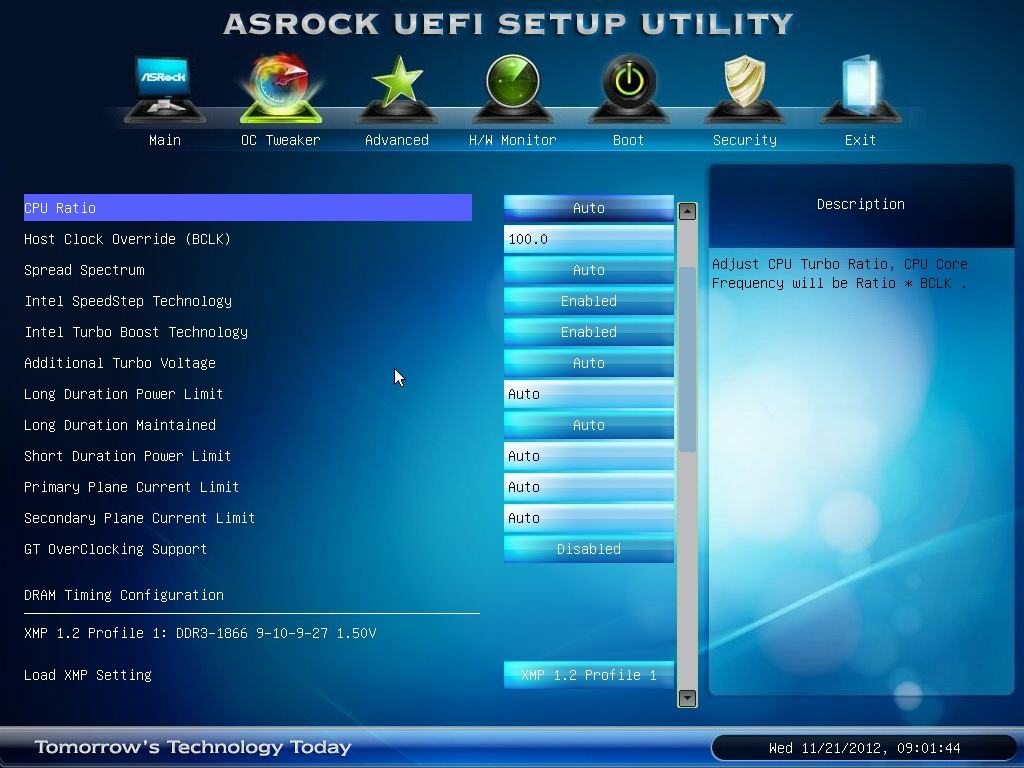

Anhang anzeigen 213372

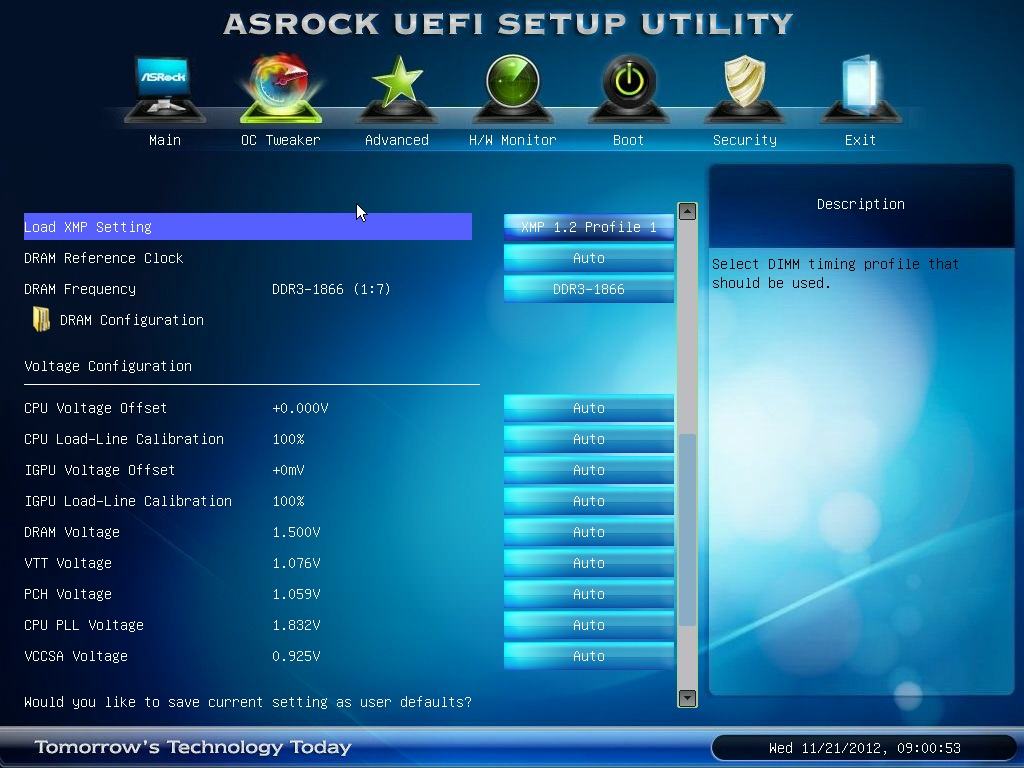

Anhang anzeigen 213373

Hallo,

läuft Prime95 denn mit den gezeigten Settings auf den Screenshots, also ohne OC stabil ? Das sollte erst einmal Dein Ziel sein, stabil ohne OC. Wenn nicht, würde ich erst einmal folgendes empfehlen:

1. Teste die RAMs mit memtest86+. Es gibt davon eine USB Version fürn Stick, von dem Du booten kannst. Mal 1-2 Stunden laufen lassen...

Dann sehen wir weiter.

Hardwareluxx setzt keine externen Werbe- und Tracking-Cookies ein. Auf unserer Webseite finden Sie nur noch Cookies nach berechtigtem Interesse (Art. 6 Abs. 1 Satz 1 lit. f DSGVO) oder eigene funktionelle Cookies. Durch die Nutzung unserer Webseite erklären Sie sich damit einverstanden, dass wir diese Cookies setzen. Mehr Informationen und Möglichkeiten zur Einstellung unserer Cookies finden Sie in unserer Datenschutzerklärung.


Zurück
Oben Unten refresh
