[Sammelthread] ASRock Z77 Pro3, Pro4(-M), Extreme3, Extreme4(-M), Extreme6, Extreme9, Extreme11





ASRock Z77 Pro3
ASRock Z77 Pro4 / Pro4-M
ASRock Z77 Extreme3 / Extreme4 / Extreme4-M / Extreme6 / Extreme9 / Extreme11

Die Modelle auf einen Blick

Die Modelle im Detail
  • ASRock Pro3 ( Preisvergleich | Produktseite | User Manual | BETA ZONE )




    Ausstattung
    • Formfaktor:......... ATX, 305 x 193 mm
    • Sockel:............... LGA1155
    • Chipsatz:............ Intel Z77
    • Steckplätze:........ 1x PCIe 3.0 x16, 1x PCIe 2.0 x16 (elektrisch nur x4), 1x PCIe 2.0 x1, 2x PCI
    • Arbeitsspeicher:... 4x DDR3 (1066, 1333, 1600, OC: 1866, 2133, 2400, 2800), bis 32GB, XMP Profile 1.2/1.3
    • Audio:................ Realtek ALC892 HD-Audio, THX TruStudio
    • LAN:.................. Realtek RTL8111E
    • Laufwerke:.......... 4x SATA-II & 2x SATA-III (Z77, RAID 0/1/5/JBOD)
    • Extern IO:........... PS2, 1x RJ45, 4x USB2.0 / 2x USB3.0, 6x Audio, HDMI, VGA
    • Intern IO:........... 5x Fan, 3x USB2.0, 1x USB3.0, COM, SPDIF_HDMI
    Backpanel

    Besondere Features

    AMD CrossfireX (Anbindung: 16+4 Lanes)
    ASRock Instant Boot
    ASRock Instant Flash
    ASRock APP Charger
    ASRock SmartView
    ASRock XFast USB
    ASRock XFast LAN
    ASRock XFast RAM
    ASRock Crashless BIOS
    ASRock OMG (Online Management Guard)
    ASRock Internet Flash
    ASRock Dehumidifier Function
    Lucid Virtu Universal MVP
    Hybrid Booster:
    CPU Frequency Stepless Control
    ASRock U-COP
    Boot Failure Guard (B.F.G.)
    Combo Cooler Option (C.C.O.)
    Good Night LED


    Lieferumfang

    Mainboard
    User Manual
    Quick Installation Guide
    Support CD (Software Bundle: AntiVirus Software Trial, CyberLink MediaEspresso 6.5 Trial, ASRock MAGIX Multimedia Suite)
    I/O Shield
    2x SATA Kabel
  • ASRock Pro4 ( Preisvergleich | Produktseite | User Manual | BETA ZONE )



    Ausstattung
    • Formfaktor:......... ATX, 305 x 201 mm
    • Sockel:............... LGA1155
    • Chipsatz:............ Intel Z77
    • Steckplätze:........ 1x PCIe 3.0 x16, 1x PCIe 2.0 x16 (elektrisch nur x4), 1x PCIe 2.0 x1, 3x PCI
    • Arbeitsspeicher:... 4x DDR3 (1066, 1333, 1600, OC: 1866, 2133, 2400, 2800), bis 32GB, XMP Profile 1.2/1.3
    • Audio:................ Realtek ALC892 HD-Audio, THX TruStudio
    • LAN:.................. Realtek RTL8111E
    • Laufwerke:.......... 4x SATA-II & 2x SATA-III (Z77, RAID 0/1/5/JBOD), 2x SATA-III (ASMedia ASM1061)
    • Extern IO:........... PS2, 1x RJ45, 6x USB2.0 / 2x USB3.0, 5x Audio, SPDIF, HDMI, VGA, DVI
    • Intern IO:........... 3x Fan, 2x USB2.0, 1x USB3.0, COM, SPDIF_HDMI
    Backpanel

    Besondere Features

    AMD CrossfireX (Anbindung: 16+4 Lanes)
    ASRock Instant Boot
    ASRock Instant Flash
    ASRock APP Charger
    ASRock SmartView
    ASRock XFast USB
    ASRock XFast LAN
    ASRock XFast RAM
    ASRock Crashless BIOS
    ASRock OMG (Online Management Guard)
    ASRock Internet Flash
    ASRock Dehumidifier Function
    Lucid Virtu Universal MVP
    Hybrid Booster:
    CPU Frequency Stepless Control
    ASRock U-COP
    Boot Failure Guard (B.F.G.)
    Combo Cooler Option (C.C.O.)
    Good Night LED


    Lieferumfang

    Mainboard
    User Manual
    Quick Installation Guide
    Support CD (Software Bundle: AntiVirus Software Trial, CyberLink MediaEspresso 6.5 Trial, ASRock MAGIX Multimedia Suite)
    I/O Shield
    2x SATA Kabel
  • ASRock Pro4-M ( Preisvergleich | Produktseite | User Manual | BETA ZONE )



    Ausstattung
    • Formfaktor:......... µATX, 244 x 244 mm
    • Sockel:............... LGA1155
    • Chipsatz:............ Intel Z77
    • Steckplätze:........ Erweiterungsslots: 1x PCIe 3.0 x16, 1x PCIe 2.0 x16 (elektrisch nur x4), 1x PCIe 2.0 x16 (elektrisch nur x1), 1x PCIe 2.0 x1
    • Arbeitsspeicher:... 4x DDR3 (1066, 1333, 1600, OC: 1866, 2133, 2400, 2800), bis 32GB, XMP Profile 1.2/1.3
    • Audio:................ Realtek ALC892 HD-Audio, THX TruStudio
    • LAN:.................. Realtek RTL8111E
    • Laufwerke:.......... 4x SATA-II & 2x SATA-III (Z77, RAID 0/1/5/JBOD), 2x SATA-III (ASMedia ASM1061, 1x shared eSATA)
    • Extern IO:........... PS2, 1x RJ45, 4x USB2.0 / 2x USB3.0, 5x Audio, SPDIF, eSATA-III, HDMI, VGA, DVI
    • Intern IO:........... 3x Fan, 2x USB2.0, 1x USB3, IEEE1394, COM, SPDIF_HDMI
    Backpanel

    Besondere Features

    AMD CrossfireX (Anbindung: 16+4 Lanes)
    ASRock Instant Boot
    ASRock Instant Flash
    ASRock APP Charger
    ASRock SmartView
    ASRock XFast USB
    ASRock XFast LAN
    ASRock XFast RAM
    ASRock Crashless BIOS
    ASRock OMG (Online Management Guard)
    ASRock Internet Flash
    ASRock Dehumidifier Function
    Lucid Virtu Universal MVP
    Hybrid Booster:
    CPU Frequency Stepless Control
    ASRock U-COP
    Boot Failure Guard (B.F.G.)
    Combo Cooler Option (C.C.O.)
    Good Night LED


    Lieferumfang

    Mainboard
    ASRock SLI_Bridge_2S Card
    User Manual
    Quick Installation Guide
    Support CD (Software Bundle: AntiVirus Software Trial, CyberLink MediaEspresso 6.5 Trial, ASRock MAGIX Multimedia Suite)
    I/O Shield
    2x SATA Kabel
  • ASRock Extreme3 ( Preisvergleich | Produktseite | User Manual | BETA ZONE )
    [




    Ausstattung
    • Formfaktor:......... ATX, 305 x 218 mm
    • Sockel:............... LGA1155
    • Chipsatz:............ Intel Z77
    • Steckplätze:........ 1x PCIe 3.0 x16, 1x PCIe 3.0 x16 (elektrisch nur x8), 1x PCIe 2.0 x16 (elektrisch nur x4), 1x PCIe 2.0 x1, 2x PCI
    • Arbeitsspeicher:... 4x DDR3 (1066, 1333, 1600, OC: 1866, 2133, 2400, 2800), bis 32GB, XMP Profile 1.2/1.3
    • Audio:................ Realtek ALC892 HD-Audio, THX TruStudio
    • LAN:.................. Realtek RTL8111E
    • Laufwerke:.......... 4x SATA-II & 2x SATA-III (Z77, RAID 0/1/5/JBOD)
    • Extern IO:........... PS2, 2x RJ45, 2x USB2.0 / 2x USB3.0 (2x ASMedia ASM106x), 5x Audio, SPDIF, HDMI, VGA, DVI
    • Intern IO:........... 6x Fan, 3x USB2.0, 1x USB3.0, COM, SPDIF_HDMI
    Backpanel

    Besondere Features

    Nvidia SLI (Anbindung: 8+8 Lanes)
    AMD CrossfireX (Anbindung: 8+8 Lanes)
    ASRock Instant Boot
    ASRock Instant Flash
    ASRock APP Charger
    ASRock SmartView
    ASRock XFast USB
    ASRock XFast LAN
    ASRock XFast RAM
    ASRock Crashless BIOS
    ASRock OMG (Online Management Guard)
    ASRock Internet Flash
    ASRock Dehumidifier Function
    Lucid Virtu Universal MVP
    Hybrid Booster:
    CPU Frequency Stepless Control
    ASRock U-COP
    Boot Failure Guard (B.F.G.)
    Combo Cooler Option (C.C.O.)
    Good Night LED


    Lieferumfang

    Mainboard
    ASRock SLI_Bridge_2S Card
    User Manual
    Quick Installation Guide
    Support CD (Software Bundle: AntiVirus Software Trial, CyberLink MediaEspresso 6.5 Trial, ASRock MAGIX Multimedia Suite)
    I/O Shield
    2x SATA-III Kabel
  • ASRock Extreme4 ( Preisvergleich | Produktseite | User Manual | BETA ZONE )

    Link: Erfahrungen zum ASRock Extreme4

    [



    Ausstattung
    • Formfaktor:......... ATX, 305 x 218 mm
    • Sockel:............... LGA1155
    • Chipsatz:............ Intel Z77
    • Steckplätze:........ 1x PCIe 3.0 x16, 1x PCIe 3.0 x16 (elektrisch nur x8), 2x PCIe 2.0 x1, 2x PCI
    • Arbeitsspeicher:... 4x DDR3 (1066, 1333, 1600, OC: 1866, 2133, 2400, 2800), bis 32GB, XMP Profile 1.2/1.3
    • Audio:................ Realtek ALC898 HD-Audio, THX TruStudio
    • LAN:.................. Broadcom BCM57781
    • Laufwerke:.......... 4x SATA-II & 2x SATA-III (Z77, RAID 0/1/5/JBOD), 4x SATA-III (ASMedia ASM1061, 1x shared eSATA)
    • Extern IO:........... PS2, 2x RJ45, 2x USB2.0 / 4x USB3.0 (2x ASMedia ASM106x), 5x Audio, SPDIF, eSATA-III, HDMI, VGA, DVI
    • Intern IO:........... 6x Fan, 3x USB2.0, 1x USB3.0, COM, SPDIF_HDMI
    Backpanel

    Besondere Features

    Nvidia SLI (Anbindung: 8+8 Lanes)
    AMD CrossfireX (Anbindung: 8+8 Lanes)
    ASRock Instant Boot
    ASRock Instant Flash
    ASRock APP Charger
    ASRock SmartView
    ASRock XFast USB
    ASRock XFast LAN
    ASRock XFast RAM
    ASRock Crashless BIOS
    ASRock OMG (Online Management Guard)
    ASRock Internet Flash
    ASRock Dehumidifier Function
    Lucid Virtu Universal MVP
    Hybrid Booster:
    CPU Frequency Stepless Control
    ASRock U-COP
    Boot Failure Guard (B.F.G.)
    Combo Cooler Option (C.C.O.)
    Good Night LED


    Lieferumfang

    Mainboard
    ASRock SLI_Bridge_2S Card
    User Manual
    Quick Installation Guide
    Support CD (Software Bundle: AntiVirus Software Trial, CyberLink MediaEspresso 6.5 Trial, ASRock MAGIX Multimedia Suite)
    I/O Shield
    2x SATA-III Kabel
    Reviews(Deutsch/Englisch)
  • ASRock Extreme4-M ( Preisvergleich | Produktseite | User Manual | BETA ZONE )



    Ausstattung
    • Formfaktor:......... µATX, 244 x 244 mm
    • Sockel:............... LGA1155
    • Chipsatz:............ Intel Z77
    • Steckplätze:........ 1x PCIe 3.0 x16, 1x PCIe 3.0 x16 (elektrisch nur x8), 1x PCIe 2.0 x16 (elektrisch nur x4), 1x PCIe 2.0 x1
    • Arbeitsspeicher:... 4x DDR3 (1066, 1333, 1600, OC: 1866, 2133, 2400, 2800), bis 32GB, XMP Profile 1.2/1.3
    • Audio:................ Realtek ALC898 HD-Audio, THX TruStudio
    • LAN:.................. Realtek RTL8111E
    • Laufwerke:.......... 4x SATA-II & 2x SATA-III (Z77, RAID 0/1/5/JBOD), 2x SATA-III (ASMedia ASM1061, 1x shared eSATA)
    • Extern IO:........... PS2, 1x RJ45, 4x USB2.0 / 2x USB3.0, 5x Audio, SPDIF, eSATA-III, HDMI, VGA, DVI
    • Intern IO:........... 5x Fan, 3x USB2.0, 1xUSB3, COM, SPDIF_HDMI
    Backpanel

    Besondere Features

    Nvidia SLI (Anbindung: 8+8 Lanes)
    AMD CrossfireX (Anbindung: 8+8 Lanes)
    AMD 3-way CrossfireX (Anbindung 8(Gen3)+8(Gen3)+4(Gen2) Lanes)
    ASRock Instant Boot
    ASRock Instant Flash
    ASRock APP Charger
    ASRock SmartView
    ASRock XFast USB
    ASRock XFast LAN
    ASRock XFast RAM
    ASRock Crashless BIOS
    ASRock OMG (Online Management Guard)
    ASRock Internet Flash
    ASRock Dehumidifier Function
    Lucid Virtu Universal MVP
    Hybrid Booster:
    CPU Frequency Stepless Control
    ASRock U-COP
    Boot Failure Guard (B.F.G.)
    Combo Cooler Option (C.C.O.)
    Good Night LED


    Lieferumfang

    Mainboard
    ASRock SLI_Bridge_2S Card
    User Manual
    Quick Installation Guide
    Support CD (Software Bundle: AntiVirus Software Trial, CyberLink MediaEspresso 6.5 Trial, ASRock MAGIX Multimedia Suite)
    I/O Shield
    2xSATA-III Kabel
    Reviews(Deutsch/Englisch)http://www.pctreiber.net/2012/asrock-z77-extreme4-m-test.html

  • ASRock Extreme6 ( Preisvergleich | Produktseite | User Manual | BETA ZONE )



    Ausstattung
    • Formfaktor:......... ATX, 305 x 244 mm
    • Sockel:............... LGA1155
    • Chipsatz:............ Intel Z77
    • Steckplätze:........ 1x PCIe 3.0 x16, 1x PCIe 3.0 x16 (elektrisch nur x8), 1x PCIe 2.0 x16 (elektrisch nur x4), 1x PCIe 2.0 x1, 2x PCI, 1x PCIe Mini Card
    • Arbeitsspeicher:... 4x DDR3 (1066, 1333, 1600, OC: 1866, 2133, 2400, 2800), bis 32GB, XMP Profile 1.2/1.3
    • Audio:................ Realtek ALC898 HD-Audio, THX TruStudio
    • LAN:.................. Broadcom BCM57781
    • Laufwerke:.......... 4x SATA-II & 2x SATA-III (Z77, RAID 0/1/5/JBOD), 4x SATA-III (ASMedia ASM1061, 1x shared eSATA)
    • Extern IO:........... PS2, 1x RJ45, 2x USB2.0 / 4x USB3.0 (2x Intel Z77, 2x ASMedia ASM1061), 5x Audio, SPDIF, eSATA-III, IEEE1394, HDMI, DisplayPort, VGA, DVI
    • Intern IO:........... 6x Fan, 3x USB2.0, 1xUSB3, IEEE1394, COM, FDD, SPDIF_HDMI
    Backpanel

    Besondere Features

    Nvidia SLI (Anbindung: 8+8 Lanes)
    AMD CrossfireX (Anbindung: 8+8 Lanes)
    AMD 3-way CrossfireX (Anbindung 8(Gen3)+8(Gen3)+4(Gen2) Lanes)
    ASRock Instant Boot
    ASRock Instant Flash
    ASRock APP Charger
    ASRock SmartView
    ASRock XFast USB
    ASRock XFast LAN
    ASRock XFast RAM
    ASRock Crashless BIOS
    ASRock OMG (Online Management Guard)
    ASRock Internet Flash
    ASRock Dehumidifier Function
    Lucid Virtu Universal MVP
    Hybrid Booster:
    CPU Frequency Stepless Control
    ASRock U-COP
    Boot Failure Guard (B.F.G.)
    Combo Cooler Option (C.C.O.)
    Good Night LED


    Lieferumfang

    Mainboard
    ASRock SLI_Bridge_2S Card
    User Manual
    Quick Installation Guide
    Support CD (Software Bundle: AntiVirus Software Trial, CyberLink MediaEspresso 6.5 Trial, ASRock MAGIX Multimedia Suite)
    I/O Shield
    4xSATA Kabel
    4xHDD Schrauben
    6xGehäuse Schrauben
    1xUSB3.0-Slotblende
    Reviews (Deutsch/englisch)
  • ASRock Extreme9 ( Preisvergleich | Produktseite | User Manual | BETA ZONE )

    News: ASRock bringt Z77 Extreme9 in den Handel




    Ausstattung
    • Formfaktor:......... ATX, 305 x 244 mm
    • Sockel:............... LGA1155
    • Chipsatz:............ Intel Z77
    • Steckplätze:........ Erweiterungsslots: 5x PCIe 3.0 x16, 1x PCIe 2.0 x16, 1x PCIe 2.0 x1, 1x PCIe Mini Card
    • Arbeitsspeicher:... 4x DDR3 (1066, 1333, 1600, OC: 1866, 2133, 2400, 2800), bis 32GB, XMP Profile 1.2/1.3
    • Audio:................ Realtek ALC898 HD-Audio, THX TruStudio
    • LAN:.................. Broadcom BCM57781
    • Laufwerke:.......... 4x SATA-II & 2x SATA-III (Z77, RAID 0/1/5/JBOD), 4x SATA-III (ASMedia ASM1061, 1x shared eSATA)
    • Extern IO:........... PS2, 2x RJ45, 2x USB2.0 / 8x USB3.0 (4x Etron EJ188H, 4x Intel Z77), 5x Audio, SPDIF, eSATA-III, IEEE1394, HDMI
    • Intern IO:........... 6x Fan, 3x USB2.0, 2xUSB3.0, IEEE1394, COM, SPDIF_HDMI
    Backpanel

    Besondere Features

    Nvidia SLI (Anbindung: 16+16 Lanes)
    Nvidia 3-way SLI (Anbindung: 8+8+16 Lanes)
    Nvidia 4-way SLI (Anbindung: 8+8+8+8 Lanes)
    AMD CrossfireX (Anbindung: 8+8 Lanes)
    AMD 3-way CrossfireX (Anbindung: 8+8+16 Lanes)
    AMD 4-way CrossfireX (Anbindung: 8+8+8+8 Lanes)
    ASRock Instant Boot
    ASRock Instant Flash
    ASRock APP Charger
    ASRock SmartView
    ASRock XFast USB
    ASRock XFast LAN
    ASRock XFast RAM
    ASRock Crashless BIOS
    ASRock OMG (Online Management Guard)
    ASRock Internet Flash
    ASRock Dehumidifier Function
    Lucid Virtu Universal MVP
    Hybrid Booster:
    CPU Frequency Stepless Control
    ASRock U-COP
    Boot Failure Guard (B.F.G.)
    Combo Cooler Option (C.C.O.)
    Good Night LED


    Lieferumfang

    Mainboard
    ASRock SLI_Bridge_3S Card
    ASRock 3-Way SLI Bridge Card
    2xASRock SLI Brückenkarte
    User Manual
    Quick Installation Guide
    Support CD (Software Bundle: AntiVirus Software Trial, CyberLink MediaEspresso 6.5 Trial, ASRock MAGIX Multimedia Suite)
    I/O Shield
    6xSATA Kabel
    2xSATA 1 zu 1 Versorgungs-Kabel
    1xASRock Wi-SB Box
    12xSchrauben
  • ASRock Extreme11 ( Preisvergleich | Produktseite | User Manual | BETA ZONE )



    Ausstattung
    • Formfaktor:......... EATX, 305 x 267 mm
    • Sockel:............... LGA1155
    • Chipsatz:............ Intel Z77
    • Steckplätze:........ Erweiterungsslots: 3x PCIe 3.0 x16, 1x PCIe 2.0 x16, 3x PCIe 2.0 x1, 1x PCIe Mini Card
    • Arbeitsspeicher:... 4x DDR3 (1066, 1333, 1600, OC: 1866, 2133, 2400, 2800, 3000), bis 32GB, XMP Profile 1.2/1.3
    • Audio:................ Realtek ALC898 HD-Audio, THX TruStudio
    • LAN:.................. 1x Intel® 82579V, 1x Intel® 82583V (WOL, Dual LAN with teaming, PXE)
    • Laufwerke:.......... 2x SATA-III (Z77, RAID 0/1/5/JBOD), 8x SAS2/SATA-III (LSI SAS2308 PCIe 3.0 x8 controller (RAID 0, RAID 1, RAID 1E and RAID 10), MegaRAID Utility, NCQ und Hot Plug
    • Extern IO:........... PS2, 2x RJ45, 2x USB2.0, 8x USB3.0 (4x Etron EJ188, 4x Intel Z77), 5x Audio, SPDIF, eSATA-III, IEEE1394, HDMI
    • Intern IO:........... 6x Fan, 3x USB2.0 (6 Anschlüsse), 2x USB3.0 (4 Anschlüsse, Etron EJ188), IEEE1394, COM, SPDIF_HDMI, CIR, IR, Front panel audio, 1x Vertical Type USB, SLI/XFire Power
    Backpanel

    Besondere Features

    Nvidia SLI (Anbindung: 16+16 Lanes)
    Nvidia 3-way SLI (Anbindung: 8+8+16 Lanes)
    Nvidia 4-way SLI (Anbindung: 8+8+8+8 Lanes)
    AMD CrossfireX (Anbindung: 8+8 Lanes)
    AMD 3-way CrossfireX (Anbindung: 8+8+16 Lanes)
    AMD 4-way CrossfireX (Anbindung: 8+8+8+8 Lanes)
    ASRock Instant Boot
    ASRock Instant Flash
    ASRock APP Charger
    ASRock SmartView
    ASRock XFast USB
    ASRock XFast LAN
    ASRock XFast RAM
    ASRock Crashless BIOS
    ASRock OMG (Online Management Guard)
    ASRock Internet Flash
    ASRock Dehumidifier Function
    Lucid Virtu Universal MVP
    Hybrid Booster:
    CPU Frequency Stepless Control
    ASRock U-COP
    Boot Failure Guard (B.F.G.)
    Combo Cooler Option (C.C.O.)
    Good Night LED
    2oz copper PCB

    Lieferumfang

    Mainboard
    ASRock SLI_Bridge_3S Card
    ASRock 3-Way SLI Bridge Card
    User Manual
    Quick Installation Guide
    Support CD (Software Bundle: AntiVirus Software Trial, CyberLink MediaEspresso 6.5 Trial, ASRock MAGIX Multimedia Suite)
    I/O Shield
    8x SATA Kabel
    2x SATA 1 zu 1 Versorgungs-Kabel
    1x ASRock Wi-SB Box
    12x Schrauben
    Reviews (Deutsch/englisch)

Inkompatibilitäten (soweit bekannt)
Hier wird ergänzt...

Allgemeine Infos & nützliche Links
http://www.asrock.com/feature/

---------- Post added at 15:21 ---------- Previous post was at 15:19 ----------

Da ich finde, dass es nicht nur zu den Fatal1ty-Modellen einen Sammelthread geben darf kommt hier nun einer für die restlichen Z77 Boards von ASRock.

Mit Hilfe eurer Mitarbeit können wir den ersten Post gerne erweitern.

Wer Fehler findet - bitte hier schreiben, ich werde es alsbald korrigieren.

Zuletzt bearbeitet:
Du hast ja auch noch eine Sandy, mit Ivy haste dann reichlich mehr Teiler bis 3000+
Das man die Samsung Green MV-3V4G3D ab 2400 nicht stabil bekommt liegt 100% am UEFI.
Auf dem OCF rocken die Teile schließlich......
Ich bleib erst mal bei meinen guten Samies.

Wenn Du diese Anzeige nicht sehen willst, registriere Dich und/oder logge Dich ein.
joa, klar übersehen, dass der IMC bei ivy gegenüber sandy modifiziert wurde....
vielleicht kommt doch noch ne 3570K rein.
kann man sagen, dass die neueren Herstellungswochen nun plötzlich höher zu takten sind (kommt mir bald so vor, weil die Ergebnisse nun stetig steigen)?
sollte es sich für mich nur gering lohnen, müsste ich schon zumindest auf die 4,8GHz kommen, welche meine sandy spielend macht, hab noch gar keine 5Ghz jemals damit probiert.

ja verstehe, wenn du mit deinen samsungs glücklich bist, ich ja letztendlich auch mit meinen teams,
..... doch die VLP 8GB sticks locken einfach mit der ultrakleinen Bauform :)

bzw.: das OCF wär ein Traum genauso wie das Mpower von MSi, nicht mal so teuer, aber leider lässt Haswell schon bald grüßen und für die 4 Monate noch Geld für Z77 auszugeben......:rolleyes:

Nein, kann man so nicht sagen.
Es ist nach wie vor eine Lotterie, auch gibt es keine Favoriten Batches.
Eine Ivy hat ca. 200MHz mehr Rechenleitung bei gleichem Takt.

Hallo.

Ich habe mir gerade was neues zusammengebaut.
Asrock Z77 Pro 3 mit Core i5 3570 und XFX 7870.
Nun habe ich das problem das unter windows 7 die Karte nicht richtig erkannt wird und nur der Standarttreiber installiert wird.
Eine "alte" ATI 6850 wird aber sauber erkannt und installiert.
Ebenso lief die 7870 vorher auf dem Asroch 870 Extreme 3 einwandfrei.....
Hats das MB nen Macke oder was kann das sein?

Zuletzt bearbeitet:
Vertippt...meine eine 7870....
Und noch ne Frage.....IM UEFI werden ja unter dem Systembrowser die Geräte markiert die angeschloßen sind ( mit dieser gelben Umrandung ). Zeigt auch alles am soweit. Also z.B. die Grafikkarte und die Soundkarte im PCI-Slot mit den
Aber bei den Netzteilanschlüßen macht er das nicht. ist das normal?

Zuletzt bearbeitet:
Wie funktioniert das eigentlich mit so einer RAMdisc? Was kann man da so auslagern? Wenn ich den PC dann ausschalte ist es aber wieder gelöscht!?

Frage, was muss ich im BIOS umstellen, dass das Extreme6 beim Installieren von Windows meine Logitech G15 Tastatur und meine G700 Mouse, beide am USB3 angeschlossen, nicht abschaltet?
Im BIOS tut ja alles wunderbar. Erst bei der Win Installation, wo die Sprache erscheint, werden sie abgeschaltet.

Oder muss ich mir da so einen alten PS/2 Adapter für Tastatur und Mouse besorgen oder ältere Geräte mit diesen Anschlüssen dran stöpseln (erst mal haben)?

Funzt alles normal ,ich habe ne G19 und g700

Tastatur und Mouse braucht man nicht an USB 3.0 anschließen.

Dann hängt mal die Tastatur mit Adapter an den PS2.

Muss nochmal doof fragen...
bei dem extreme 3 z.B. gibt es verschiedene Lüfteranschlüsse, sowohl 3polig, als auch 4 polig. Funktionieren die auch mit ganz normalen 3 pin Lüftern, insbesondere die automatische Lüftersteuerung?
z.B. gibt es einen Chassisfananschluss, der ist in 4 pin ausgeführt, und nur für diesen Chassisfan gibt es einen automatischen Modus. kann man da auch nen 3pin lüfter verwenden?

so'n bisschen grottig scheint der etron usb3 controller auf meinem extreme6 schon zu sein. in unregelmäßigen abständen erwische immer mal wieder ein gelbes ausrufezeichen vor selbigem mit dem hinweis, dass die treiber nicht installiert seien. die windows automatik läuft ins leere und ich muss den treiber manuell draufzwingen (auswählen aus liste - datenträger/pfad angeben usw).

schon irgendwie strange.

edit:
nachdem ich jetzt so ziemlich jeden treiber für den etron-usb3-controller durchprobiert habe, habe ich mich dazu durchgerungen, mein 64bit windows in den testmodus zu schicken, in welchem die zu ladenden treiber keine gültige signatur benötigen.

dazu bemühe ich das tool "Driver Signature Enforcement Overrider 1.3b", starte es als admin und enable den testmode.

einen neustart später bin ich im testmode (watermark auf dem desktop zu sehen)

erneutes anstoßen des dseo als admin, anschliessendes wählen von "sign a system file" und manuelles auswählen der entpackten treiberfiles für den etron-controller (ich habe version 114 genommen; auch wenn es schon 115 gibt) signieren den treiber. ich habe das prozedere für alle .inf und .sys -dateien aus dem \x64 unterordner wiederholt und den treiber dann händisch über den gerätemanager eingebunden.

NEUSTART!

soderle.. der treiber wird schonmal anständig geladen und alle angedockten devices werden erkannt, auch nach auswerfen, abziehen und wieder anstecken.

jetzt muss noch das wasserzeichen vom desktop verschwinden -> dazu bemühe ich das programm "RemoveWatermark_20090509"

einmal abgemeldet und wieder eingeloggt -> alles takko! zumindest im moment.

btw,
was asrock dazu bewogen hat, etron statt NEC/renesseas zu verwenden, entzieht sich meiner nachvollziehbarkeit, denn mit dem NEC-controller hatte ich in den zwei jahren mit dem Z68-board überhaupt keine sorgen.

KRASS wieviel zeit man mit USB vertrödeln kann.


(..)

mfg
tobi

Zuletzt bearbeitet:
pass auf mit dem RemoveWatermark_20090509, das sind immer verseuchte Files!

ausserdem bringt dir das null, denn dein Win ist deshalb keineswegs aktiviert, dieser Müll unterdrückt lediglich die Info am unteren rechten Bildschirmrand.
Durch ein nicht aktiviertes (non genuine) Windows stehen dir ausserdem lange nicht alle Funktionen zur Verfügung, dadurch kommen z.T. auch solche Fehler......

nur ein richtig aktiviertes Win 7 oder 8 ermöglicht uneingeschränkte Funkionen, überprüfe dies mit dem Volume Activation Management Tool von Microsoft (VAMT):

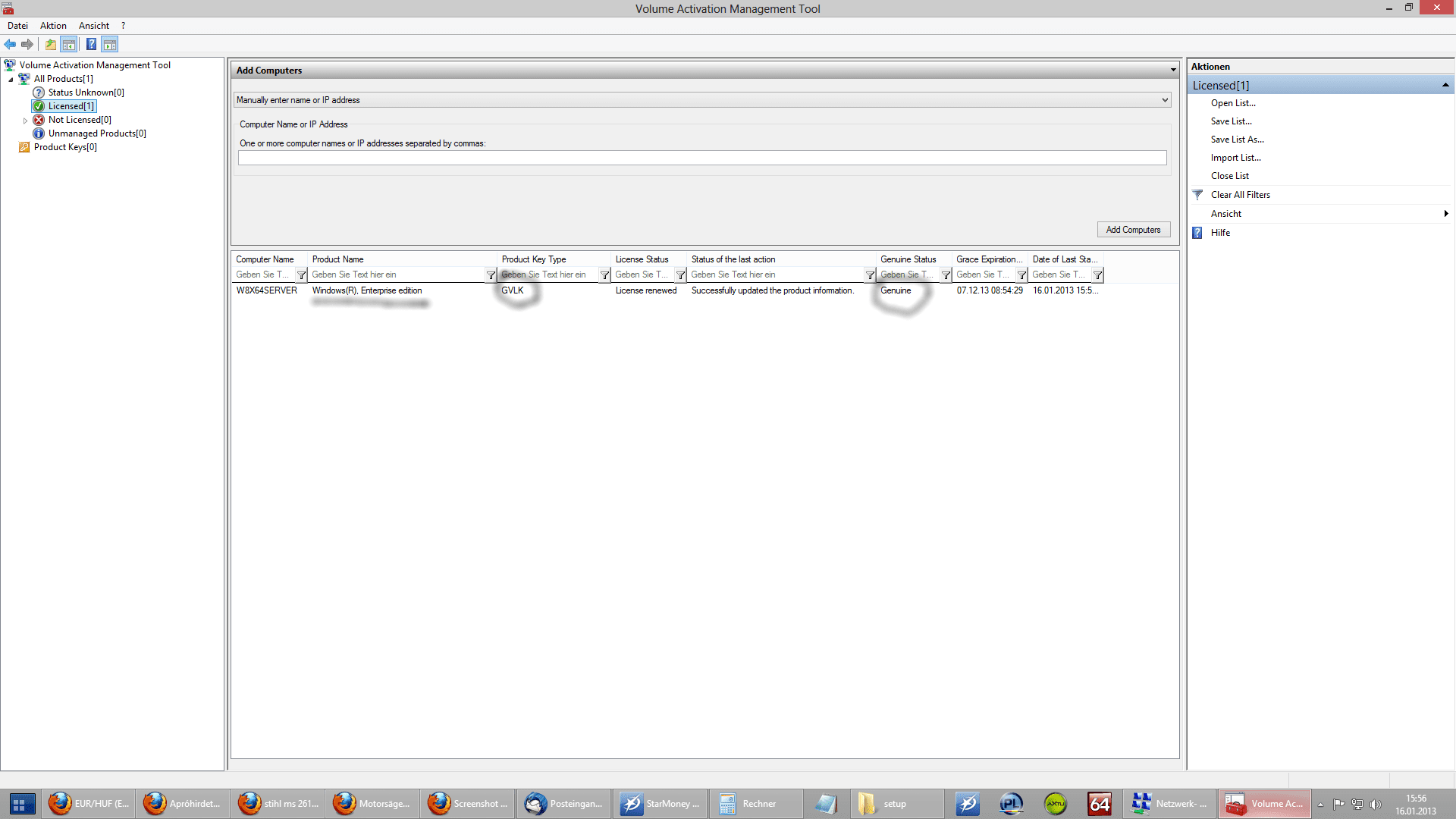

VAMT-Microsoft

schaut dann so aus, wenns real genuine ist-:

Screenshot (1).png

Hat eigentlich noch jemand ein Problem mit dem Tuning Utility und dem Extreme 4?

Denn: Sobals ich da auch nur einen Wert verstelle weigert sich das Board die Mainboardtemperatur anzuzeigen. Erst wenn ich alles wieder auf Ausgangswerte einstelle wird sie wieder angezeigt, aber das klappt auch nicht immer.

Da ich so ein Freak bin der sich im Display der g19 immer alle Temps anzeigen lässt und per Webtemp sämtliche Spannungen, Drehzahlen und Temperaturen mitloggt, nervt dieses Verhalten extrem.

Bin ich da völlig alleine? Bios ist aktuell, die Softwareversion kann ich auf arbeit grade nicht nachschauen, es ist aber eine aktuelle Version von Anfang/Mitte Dezember, denke ich.

Ich habe auch alle temps in der g19 drinn ,bei mir funzt alles

Tja, bei verschwindet dann die MB-Temp, bzw. die Umdrehungen des CPU-Kühlers werden auch nur alle paar Minuten noch mal kurz angezeigt.
Im Asrock-Tool sind die Werte vorhanden. Irgendetwas beißt sich da offensichtlich.

Holst du dir die Werte über Aida64 in die g19?

jepp mit aida

pass auf mit dem RemoveWatermark_20090509, das sind immer verseuchte Files!

ausserdem bringt dir das null, denn dein Win ist deshalb keineswegs aktiviert, dieser Müll unterdrückt lediglich die Info am unteren rechten Bildschirmrand.
Durch ein nicht aktiviertes (non genuine) Windows stehen dir ausserdem lange nicht alle Funktionen zur Verfügung, dadurch kommen z.T. auch solche Fehler......

nur ein richtig aktiviertes Win 7 oder 8 ermöglicht uneingeschränkte Funkionen, überprüfe dies mit dem Volume Activation Management Tool von Microsoft (VAMT):
VAMT-Microsoft

schaut dann so aus, wenns real genuine ist-:

Anhang anzeigen 220729


was redest du hier von aktiviertem windows? das ist überhaupt nicht das thema.

-lesen
-setzen
-sechs


(..)

mfg
tobi

Zuletzt bearbeitet:
Da ist wohl beim C&P was grundlegend schief gelaufen :d Sollte bestimmt auf boe...bz gepostet werden^^

bezog sich auf deinen post #1214 und im Besonderen hierauf:

"jetzt muss noch das wasserzeichen vom desktop verschwinden -> dazu bemühe ich das programm "RemoveWatermark_20090509" "

:)


und du hast den kontext nicht verstanden oder was?? junge, junge..


(..)

mfg
tobi

Hi Leuts, komische Frage muss aber sein;
Wieso krieg ich meine RipjawsX 1333 nicht übertaktet? Ich weiß das sie auf einem msi Z77A GD65 völlig unproblematisch 1800mhz 9-9-9-24-1T laufen.
Wenn ich 1800mhz im Bios hier einstelle, passierte nix, außer das die Platine 3-4 mal cold bootet und ich wieder in Set up muss.
Was mich wundert, entweder muss ich Auto oder xmp Profile auswählen, andere Option habe ich nicht, Ramspannung etwa 1.55V.
Hab das Board erst zwei Stunden im Betrieb und sicher über ne halbe Stunde schon rum gesucht, komme nicht weiter...
edit
Bios Update hat geholfen.
Hab jetzt ein wenig viel BSOD, die gleichen Einstellungen scheinen def andere Auswirkungen zu haben als beim MSI.

Zuletzt bearbeitet:
Hi Leuts, komische Frage muss aber sein;
Wieso krieg ich meine RipjawsX 1333 nicht übertaktet? Ich weiß das sie auf einem msi Z77A GD65 völlig unproblematisch 1800mhz 9-9-9-24-1T laufen.
Wenn ich 1800mhz im Bios hier einstelle, passierte nix, außer das die Platine 3-4 mal cold bootet und ich wieder in Set up muss.
Was mich wundert, entweder muss ich Auto oder xmp Profile auswählen, andere Option habe ich nicht, Ramspannung etwa 1.55V.
Hab das Board erst zwei Stunden im Betrieb und sicher über ne halbe Stunde schon rum gesucht, komme nicht weiter...
edit
Bios Update hat geholfen.
Hab jetzt ein wenig viel BSOD, die gleichen Einstellungen scheinen def andere Auswirkungen zu haben als beim MSI.

Hallo wenn ich das Richtig gelesen und verstanden habe, haben wir beide fast das gleiche Problem. Ich habe das ASRock Z77 Extreme6 Bord und Corsair Vengeance Low Profile 16BG Kit Speicher die Laut Hersteller mit 1866 MHz Takten bei 1,5 Volt Laufen, nur ich bekomme die Speicher erst bei 1600 MHz mit 1.5 Volt Stabil zum Laufen denn sobald ich sie auf 1866 MHz 1,5 Volt umstelle kommt nach kurzer Zeit bei Prime 95 ein fehler und alle 4 Kerne Springen von 100% Auslastung auf 0%. Hab auch schon versucht ob im Netz andere Leute gibt die dieses Problem haben aber bis jetzt war ich da nicht sehr Erfolgreich. Ich selber habe auch versucht denn fehler vielleicht selber zu beheben aber dies auch ohne Erfolg. Ich habe sogar denn Speicher mehr Volt gegeben bis 1,57 Volt oder die Volt von VTT erhöht

Vielleicht wisst ihr ja mehr ?

Zuletzt bearbeitet:
Mal eine andere frage hab versucht per google was zu finden aber leider keine Infos gefunden. Wie hoch bzw wie viel Volt kann man auf das VTT geben bis es zu Schäden kommen könnte ?

?
Wieso ist mein Beitrag jetzt bitte weg???
Kommt nicht so doll wenn man Kritik an diesem ****-Board übt?
Selbst mit Autoübertaktung bekomme ich BSOD, absolutes fail dieses Board. Mein Ram macht jetzt schon bei 1600mhz massiv Probleme, wo er sonst bis 1800mhz völlig Problemlos läuft auf dem MSI.

Der Ton macht die Musik. Gegen konstruktive Kritik hat sicherlich Niemand etwas einzuwenden. Ausreißer in negativer Hinsicht gibt es bei JEDEM Hersteller, bei meinem MSI MPower lief z.B. Corsair Vengeance RAM nicht mal innerhalb der Herstellerspezifikationen. Trotz dieses Ärgernisses würde ich das MPower nicht als ****-Board bezeichnen.

Zuletzt bearbeitet:
Hardwareluxx setzt keine externen Werbe- und Tracking-Cookies ein. Auf unserer Webseite finden Sie nur noch Cookies nach berechtigtem Interesse (Art. 6 Abs. 1 Satz 1 lit. f DSGVO) oder eigene funktionelle Cookies. Durch die Nutzung unserer Webseite erklären Sie sich damit einverstanden, dass wir diese Cookies setzen. Mehr Informationen und Möglichkeiten zur Einstellung unserer Cookies finden Sie in unserer Datenschutzerklärung.


Zurück
Oben Unten refresh
