[Sammelthread] ASRock Z77 Pro3, Pro4(-M), Extreme3, Extreme4(-M), Extreme6, Extreme9, Extreme11

ASRock Z77 Pro3
ASRock Z77 Pro4 / Pro4-M
ASRock Z77 Extreme3 / Extreme4 / Extreme4-M / Extreme6 / Extreme9 / Extreme11​

Die Modelle auf einen Blick

Die Modelle im Detail

• ASRock Pro3 ( Preisvergleich | Produktseite | User Manual | BETA ZONE )

  Spoiler















  Ausstattung


  • Formfaktor:......... ATX, 305 x 193 mm
  • Sockel:............... LGA1155
  • Chipsatz:............ Intel Z77
  • Steckplätze:........ 1x PCIe 3.0 x16, 1x PCIe 2.0 x16 (elektrisch nur x4), 1x PCIe 2.0 x1, 2x PCI
  • Arbeitsspeicher:... 4x DDR3 (1066, 1333, 1600, OC: 1866, 2133, 2400, 2800), bis 32GB, XMP Profile 1.2/1.3
  • Audio:................ Realtek ALC892 HD-Audio, THX TruStudio
  • LAN:.................. Realtek RTL8111E
  • Laufwerke:.......... 4x SATA-II & 2x SATA-III (Z77, RAID 0/1/5/JBOD)
  • Extern IO:........... PS2, 1x RJ45, 4x USB2.0 / 2x USB3.0, 6x Audio, HDMI, VGA
  • Intern IO:........... 5x Fan, 3x USB2.0, 1x USB3.0, COM, SPDIF_HDMI

  Backpanel





  Besondere Features

  AMD CrossfireX (Anbindung: 16+4 Lanes)
  ASRock Instant Boot
  ASRock Instant Flash
  ASRock APP Charger
  ASRock SmartView
  ASRock XFast USB
  ASRock XFast LAN
  ASRock XFast RAM
  ASRock Crashless BIOS
  ASRock OMG (Online Management Guard)
  ASRock Internet Flash
  ASRock Dehumidifier Function
  Lucid Virtu Universal MVP
  Hybrid Booster:
  CPU Frequency Stepless Control
  ASRock U-COP
  Boot Failure Guard (B.F.G.)
  Combo Cooler Option (C.C.O.)
  Good Night LED


  Lieferumfang

  Mainboard
  User Manual
  Quick Installation Guide
  Support CD (Software Bundle: AntiVirus Software Trial, CyberLink MediaEspresso 6.5 Trial, ASRock MAGIX Multimedia Suite)
  I/O Shield
  2x SATA Kabel
• ASRock Pro4 ( Preisvergleich | Produktseite | User Manual | BETA ZONE )

  Spoiler














  Ausstattung


  • Formfaktor:......... ATX, 305 x 201 mm
  • Sockel:............... LGA1155
  • Chipsatz:............ Intel Z77
  • Steckplätze:........ 1x PCIe 3.0 x16, 1x PCIe 2.0 x16 (elektrisch nur x4), 1x PCIe 2.0 x1, 3x PCI
  • Arbeitsspeicher:... 4x DDR3 (1066, 1333, 1600, OC: 1866, 2133, 2400, 2800), bis 32GB, XMP Profile 1.2/1.3
  • Audio:................ Realtek ALC892 HD-Audio, THX TruStudio
  • LAN:.................. Realtek RTL8111E
  • Laufwerke:.......... 4x SATA-II & 2x SATA-III (Z77, RAID 0/1/5/JBOD), 2x SATA-III (ASMedia ASM1061)
  • Extern IO:........... PS2, 1x RJ45, 6x USB2.0 / 2x USB3.0, 5x Audio, SPDIF, HDMI, VGA, DVI
  • Intern IO:........... 3x Fan, 2x USB2.0, 1x USB3.0, COM, SPDIF_HDMI

  Backpanel





  Besondere Features

  AMD CrossfireX (Anbindung: 16+4 Lanes)
  ASRock Instant Boot
  ASRock Instant Flash
  ASRock APP Charger
  ASRock SmartView
  ASRock XFast USB
  ASRock XFast LAN
  ASRock XFast RAM
  ASRock Crashless BIOS
  ASRock OMG (Online Management Guard)
  ASRock Internet Flash
  ASRock Dehumidifier Function
  Lucid Virtu Universal MVP
  Hybrid Booster:
  CPU Frequency Stepless Control
  ASRock U-COP
  Boot Failure Guard (B.F.G.)
  Combo Cooler Option (C.C.O.)
  Good Night LED


  Lieferumfang

  Mainboard
  User Manual
  Quick Installation Guide
  Support CD (Software Bundle: AntiVirus Software Trial, CyberLink MediaEspresso 6.5 Trial, ASRock MAGIX Multimedia Suite)
  I/O Shield
  2x SATA Kabel
• ASRock Pro4-M ( Preisvergleich | Produktseite | User Manual | BETA ZONE )

  Spoiler














  Ausstattung


  • Formfaktor:......... µATX, 244 x 244 mm
  • Sockel:............... LGA1155
  • Chipsatz:............ Intel Z77
  • Steckplätze:........ Erweiterungsslots: 1x PCIe 3.0 x16, 1x PCIe 2.0 x16 (elektrisch nur x4), 1x PCIe 2.0 x16 (elektrisch nur x1), 1x PCIe 2.0 x1
  • Arbeitsspeicher:... 4x DDR3 (1066, 1333, 1600, OC: 1866, 2133, 2400, 2800), bis 32GB, XMP Profile 1.2/1.3
  • Audio:................ Realtek ALC892 HD-Audio, THX TruStudio
  • LAN:.................. Realtek RTL8111E
  • Laufwerke:.......... 4x SATA-II & 2x SATA-III (Z77, RAID 0/1/5/JBOD), 2x SATA-III (ASMedia ASM1061, 1x shared eSATA)
  • Extern IO:........... PS2, 1x RJ45, 4x USB2.0 / 2x USB3.0, 5x Audio, SPDIF, eSATA-III, HDMI, VGA, DVI
  • Intern IO:........... 3x Fan, 2x USB2.0, 1x USB3, IEEE1394, COM, SPDIF_HDMI

  Backpanel





  Besondere Features

  AMD CrossfireX (Anbindung: 16+4 Lanes)
  ASRock Instant Boot
  ASRock Instant Flash
  ASRock APP Charger
  ASRock SmartView
  ASRock XFast USB
  ASRock XFast LAN
  ASRock XFast RAM
  ASRock Crashless BIOS
  ASRock OMG (Online Management Guard)
  ASRock Internet Flash
  ASRock Dehumidifier Function
  Lucid Virtu Universal MVP
  Hybrid Booster:
  CPU Frequency Stepless Control
  ASRock U-COP
  Boot Failure Guard (B.F.G.)
  Combo Cooler Option (C.C.O.)
  Good Night LED


  Lieferumfang

  Mainboard
  ASRock SLI_Bridge_2S Card
  User Manual
  Quick Installation Guide
  Support CD (Software Bundle: AntiVirus Software Trial, CyberLink MediaEspresso 6.5 Trial, ASRock MAGIX Multimedia Suite)
  I/O Shield
  2x SATA Kabel
• ASRock Extreme3 ( Preisvergleich | Produktseite | User Manual | BETA ZONE )

  Spoiler

  [















  Ausstattung


  • Formfaktor:......... ATX, 305 x 218 mm
  • Sockel:............... LGA1155
  • Chipsatz:............ Intel Z77
  • Steckplätze:........ 1x PCIe 3.0 x16, 1x PCIe 3.0 x16 (elektrisch nur x8), 1x PCIe 2.0 x16 (elektrisch nur x4), 1x PCIe 2.0 x1, 2x PCI
  • Arbeitsspeicher:... 4x DDR3 (1066, 1333, 1600, OC: 1866, 2133, 2400, 2800), bis 32GB, XMP Profile 1.2/1.3
  • Audio:................ Realtek ALC892 HD-Audio, THX TruStudio
  • LAN:.................. Realtek RTL8111E
  • Laufwerke:.......... 4x SATA-II & 2x SATA-III (Z77, RAID 0/1/5/JBOD)
  • Extern IO:........... PS2, 2x RJ45, 2x USB2.0 / 2x USB3.0 (2x ASMedia ASM106x), 5x Audio, SPDIF, HDMI, VGA, DVI
  • Intern IO:........... 6x Fan, 3x USB2.0, 1x USB3.0, COM, SPDIF_HDMI

  Backpanel





  Besondere Features

  Nvidia SLI (Anbindung: 8+8 Lanes)
  AMD CrossfireX (Anbindung: 8+8 Lanes)
  ASRock Instant Boot
  ASRock Instant Flash
  ASRock APP Charger
  ASRock SmartView
  ASRock XFast USB
  ASRock XFast LAN
  ASRock XFast RAM
  ASRock Crashless BIOS
  ASRock OMG (Online Management Guard)
  ASRock Internet Flash
  ASRock Dehumidifier Function
  Lucid Virtu Universal MVP
  Hybrid Booster:
  CPU Frequency Stepless Control
  ASRock U-COP
  Boot Failure Guard (B.F.G.)
  Combo Cooler Option (C.C.O.)
  Good Night LED


  Lieferumfang

  Mainboard
  ASRock SLI_Bridge_2S Card
  User Manual
  Quick Installation Guide
  Support CD (Software Bundle: AntiVirus Software Trial, CyberLink MediaEspresso 6.5 Trial, ASRock MAGIX Multimedia Suite)
  I/O Shield
  2x SATA-III Kabel
• ASRock Extreme4 ( Preisvergleich | Produktseite | User Manual | BETA ZONE )

  Link: Erfahrungen zum ASRock Extreme4


  Spoiler

  [














  Ausstattung


  • Formfaktor:......... ATX, 305 x 218 mm
  • Sockel:............... LGA1155
  • Chipsatz:............ Intel Z77
  • Steckplätze:........ 1x PCIe 3.0 x16, 1x PCIe 3.0 x16 (elektrisch nur x8), 2x PCIe 2.0 x1, 2x PCI
  • Arbeitsspeicher:... 4x DDR3 (1066, 1333, 1600, OC: 1866, 2133, 2400, 2800), bis 32GB, XMP Profile 1.2/1.3
  • Audio:................ Realtek ALC898 HD-Audio, THX TruStudio
  • LAN:.................. Broadcom BCM57781
  • Laufwerke:.......... 4x SATA-II & 2x SATA-III (Z77, RAID 0/1/5/JBOD), 4x SATA-III (ASMedia ASM1061, 1x shared eSATA)
  • Extern IO:........... PS2, 2x RJ45, 2x USB2.0 / 4x USB3.0 (2x ASMedia ASM106x), 5x Audio, SPDIF, eSATA-III, HDMI, VGA, DVI
  • Intern IO:........... 6x Fan, 3x USB2.0, 1x USB3.0, COM, SPDIF_HDMI

  Backpanel





  Besondere Features

  Nvidia SLI (Anbindung: 8+8 Lanes)
  AMD CrossfireX (Anbindung: 8+8 Lanes)
  ASRock Instant Boot
  ASRock Instant Flash
  ASRock APP Charger
  ASRock SmartView
  ASRock XFast USB
  ASRock XFast LAN
  ASRock XFast RAM
  ASRock Crashless BIOS
  ASRock OMG (Online Management Guard)
  ASRock Internet Flash
  ASRock Dehumidifier Function
  Lucid Virtu Universal MVP
  Hybrid Booster:
  CPU Frequency Stepless Control
  ASRock U-COP
  Boot Failure Guard (B.F.G.)
  Combo Cooler Option (C.C.O.)
  Good Night LED


  Lieferumfang

  Mainboard
  ASRock SLI_Bridge_2S Card
  User Manual
  Quick Installation Guide
  Support CD (Software Bundle: AntiVirus Software Trial, CyberLink MediaEspresso 6.5 Trial, ASRock MAGIX Multimedia Suite)
  I/O Shield
  2x SATA-III Kabel
  Reviews(Deutsch/Englisch)
  • ASRock Z77 Extreme4 Review | Turngeek
  • ASRock Z77 Extreme4 Testbericht/Review
  • ASRock Z77 Extreme4 Review


• ASRock Extreme4-M ( Preisvergleich | Produktseite | User Manual | BETA ZONE )

  Spoiler














  Ausstattung


  • Formfaktor:......... µATX, 244 x 244 mm
  • Sockel:............... LGA1155
  • Chipsatz:............ Intel Z77
  • Steckplätze:........ 1x PCIe 3.0 x16, 1x PCIe 3.0 x16 (elektrisch nur x8), 1x PCIe 2.0 x16 (elektrisch nur x4), 1x PCIe 2.0 x1
  • Arbeitsspeicher:... 4x DDR3 (1066, 1333, 1600, OC: 1866, 2133, 2400, 2800), bis 32GB, XMP Profile 1.2/1.3
  • Audio:................ Realtek ALC898 HD-Audio, THX TruStudio
  • LAN:.................. Realtek RTL8111E
  • Laufwerke:.......... 4x SATA-II & 2x SATA-III (Z77, RAID 0/1/5/JBOD), 2x SATA-III (ASMedia ASM1061, 1x shared eSATA)
  • Extern IO:........... PS2, 1x RJ45, 4x USB2.0 / 2x USB3.0, 5x Audio, SPDIF, eSATA-III, HDMI, VGA, DVI
  • Intern IO:........... 5x Fan, 3x USB2.0, 1xUSB3, COM, SPDIF_HDMI

  Backpanel





  Besondere Features

  Nvidia SLI (Anbindung: 8+8 Lanes)
  AMD CrossfireX (Anbindung: 8+8 Lanes)
  AMD 3-way CrossfireX (Anbindung 8(Gen3)+8(Gen3)+4(Gen2) Lanes)
  ASRock Instant Boot
  ASRock Instant Flash
  ASRock APP Charger
  ASRock SmartView
  ASRock XFast USB
  ASRock XFast LAN
  ASRock XFast RAM
  ASRock Crashless BIOS
  ASRock OMG (Online Management Guard)
  ASRock Internet Flash
  ASRock Dehumidifier Function
  Lucid Virtu Universal MVP
  Hybrid Booster:
  CPU Frequency Stepless Control
  ASRock U-COP
  Boot Failure Guard (B.F.G.)
  Combo Cooler Option (C.C.O.)
  Good Night LED


  Lieferumfang

  Mainboard
  ASRock SLI_Bridge_2S Card
  User Manual
  Quick Installation Guide
  Support CD (Software Bundle: AntiVirus Software Trial, CyberLink MediaEspresso 6.5 Trial, ASRock MAGIX Multimedia Suite)
  I/O Shield
  2xSATA-III Kabel
  Reviews(Deutsch/Englisch)
  • pctreiber.net: Live-Review: ASRock Z77 Extreme4-M; Test des kleinen mATX Ablegers
  http://www.pctreiber.net/2012/asrock-z77-extreme4-m-test.html


• ASRock Extreme6 ( Preisvergleich | Produktseite | User Manual | BETA ZONE )

  Spoiler














  Ausstattung


  • Formfaktor:......... ATX, 305 x 244 mm
  • Sockel:............... LGA1155
  • Chipsatz:............ Intel Z77
  • Steckplätze:........ 1x PCIe 3.0 x16, 1x PCIe 3.0 x16 (elektrisch nur x8), 1x PCIe 2.0 x16 (elektrisch nur x4), 1x PCIe 2.0 x1, 2x PCI, 1x PCIe Mini Card
  • Arbeitsspeicher:... 4x DDR3 (1066, 1333, 1600, OC: 1866, 2133, 2400, 2800), bis 32GB, XMP Profile 1.2/1.3
  • Audio:................ Realtek ALC898 HD-Audio, THX TruStudio
  • LAN:.................. Broadcom BCM57781
  • Laufwerke:.......... 4x SATA-II & 2x SATA-III (Z77, RAID 0/1/5/JBOD), 4x SATA-III (ASMedia ASM1061, 1x shared eSATA)
  • Extern IO:........... PS2, 1x RJ45, 2x USB2.0 / 4x USB3.0 (2x Intel Z77, 2x ASMedia ASM1061), 5x Audio, SPDIF, eSATA-III, IEEE1394, HDMI, DisplayPort, VGA, DVI
  • Intern IO:........... 6x Fan, 3x USB2.0, 1xUSB3, IEEE1394, COM, FDD, SPDIF_HDMI

  Backpanel





  Besondere Features

  Nvidia SLI (Anbindung: 8+8 Lanes)
  AMD CrossfireX (Anbindung: 8+8 Lanes)
  AMD 3-way CrossfireX (Anbindung 8(Gen3)+8(Gen3)+4(Gen2) Lanes)
  ASRock Instant Boot
  ASRock Instant Flash
  ASRock APP Charger
  ASRock SmartView
  ASRock XFast USB
  ASRock XFast LAN
  ASRock XFast RAM
  ASRock Crashless BIOS
  ASRock OMG (Online Management Guard)
  ASRock Internet Flash
  ASRock Dehumidifier Function
  Lucid Virtu Universal MVP
  Hybrid Booster:
  CPU Frequency Stepless Control
  ASRock U-COP
  Boot Failure Guard (B.F.G.)
  Combo Cooler Option (C.C.O.)
  Good Night LED


  Lieferumfang

  Mainboard
  ASRock SLI_Bridge_2S Card
  User Manual
  Quick Installation Guide
  Support CD (Software Bundle: AntiVirus Software Trial, CyberLink MediaEspresso 6.5 Trial, ASRock MAGIX Multimedia Suite)
  I/O Shield
  4xSATA Kabel
  4xHDD Schrauben
  6xGehäuse Schrauben
  1xUSB3.0-Slotblende
  Reviews (Deutsch/englisch)
  • ocaholic - Review: ASRock Z77 Extreme 6 mit Ivy Bridge - Mainboards - Reviews
  • 4-Way Intel Z77 Motherboard Round-up > Asrock Z77 Extreme6 - TechSpot Reviews
  • Sechs Z77 Motherboards zwischen 135€ und 175€ im Vergleichstest
  • ASRock Z77 Extreme6 (Intel Z77 with Ivy Bridge) Motherboard Review :: TweakTown USA Edition
  • Asrock Z77 Extreme6 Socket 1155 Motherboard
  • ASRock Z77 Extreme6 Motherboard w/ Intel i7-3770K Review | KitGuru
  • ASRock Z77 Extreme 6
  • Review: ASRock Z77 Extreme6 Motherboard - Funky Kit


• ASRock Extreme9 ( Preisvergleich | Produktseite | User Manual | BETA ZONE )

  News: ASRock bringt Z77 Extreme9 in den Handel


  Spoiler














  Ausstattung


  • Formfaktor:......... ATX, 305 x 244 mm
  • Sockel:............... LGA1155
  • Chipsatz:............ Intel Z77
  • Steckplätze:........ Erweiterungsslots: 5x PCIe 3.0 x16, 1x PCIe 2.0 x16, 1x PCIe 2.0 x1, 1x PCIe Mini Card
  • Arbeitsspeicher:... 4x DDR3 (1066, 1333, 1600, OC: 1866, 2133, 2400, 2800), bis 32GB, XMP Profile 1.2/1.3
  • Audio:................ Realtek ALC898 HD-Audio, THX TruStudio
  • LAN:.................. Broadcom BCM57781
  • Laufwerke:.......... 4x SATA-II & 2x SATA-III (Z77, RAID 0/1/5/JBOD), 4x SATA-III (ASMedia ASM1061, 1x shared eSATA)
  • Extern IO:........... PS2, 2x RJ45, 2x USB2.0 / 8x USB3.0 (4x Etron EJ188H, 4x Intel Z77), 5x Audio, SPDIF, eSATA-III, IEEE1394, HDMI
  • Intern IO:........... 6x Fan, 3x USB2.0, 2xUSB3.0, IEEE1394, COM, SPDIF_HDMI

  Backpanel





  Besondere Features

  Nvidia SLI (Anbindung: 16+16 Lanes)
  Nvidia 3-way SLI (Anbindung: 8+8+16 Lanes)
  Nvidia 4-way SLI (Anbindung: 8+8+8+8 Lanes)
  AMD CrossfireX (Anbindung: 8+8 Lanes)
  AMD 3-way CrossfireX (Anbindung: 8+8+16 Lanes)
  AMD 4-way CrossfireX (Anbindung: 8+8+8+8 Lanes)
  ASRock Instant Boot
  ASRock Instant Flash
  ASRock APP Charger
  ASRock SmartView
  ASRock XFast USB
  ASRock XFast LAN
  ASRock XFast RAM
  ASRock Crashless BIOS
  ASRock OMG (Online Management Guard)
  ASRock Internet Flash
  ASRock Dehumidifier Function
  Lucid Virtu Universal MVP
  Hybrid Booster:
  CPU Frequency Stepless Control
  ASRock U-COP
  Boot Failure Guard (B.F.G.)
  Combo Cooler Option (C.C.O.)
  Good Night LED


  Lieferumfang

  Mainboard
  ASRock SLI_Bridge_3S Card
  ASRock 3-Way SLI Bridge Card
  2xASRock SLI Brückenkarte
  User Manual
  Quick Installation Guide
  Support CD (Software Bundle: AntiVirus Software Trial, CyberLink MediaEspresso 6.5 Trial, ASRock MAGIX Multimedia Suite)
  I/O Shield
  6xSATA Kabel
  2xSATA 1 zu 1 Versorgungs-Kabel
  1xASRock Wi-SB Box
  12xSchrauben
• ASRock Extreme11 ( Preisvergleich | Produktseite | User Manual | BETA ZONE )

  Spoiler














  Ausstattung


  • Formfaktor:......... EATX, 305 x 267 mm
  • Sockel:............... LGA1155
  • Chipsatz:............ Intel Z77
  • Steckplätze:........ Erweiterungsslots: 3x PCIe 3.0 x16, 1x PCIe 2.0 x16, 3x PCIe 2.0 x1, 1x PCIe Mini Card
  • Arbeitsspeicher:... 4x DDR3 (1066, 1333, 1600, OC: 1866, 2133, 2400, 2800, 3000), bis 32GB, XMP Profile 1.2/1.3
  • Audio:................ Realtek ALC898 HD-Audio, THX TruStudio
  • LAN:.................. 1x Intel® 82579V, 1x Intel® 82583V (WOL, Dual LAN with teaming, PXE)
  • Laufwerke:.......... 2x SATA-III (Z77, RAID 0/1/5/JBOD), 8x SAS2/SATA-III (LSI SAS2308 PCIe 3.0 x8 controller (RAID 0, RAID 1, RAID 1E and RAID 10), MegaRAID Utility, NCQ und Hot Plug
  • Extern IO:........... PS2, 2x RJ45, 2x USB2.0, 8x USB3.0 (4x Etron EJ188, 4x Intel Z77), 5x Audio, SPDIF, eSATA-III, IEEE1394, HDMI
  • Intern IO:........... 6x Fan, 3x USB2.0 (6 Anschlüsse), 2x USB3.0 (4 Anschlüsse, Etron EJ188), IEEE1394, COM, SPDIF_HDMI, CIR, IR, Front panel audio, 1x Vertical Type USB, SLI/XFire Power

  Backpanel





  Besondere Features

  Nvidia SLI (Anbindung: 16+16 Lanes)
  Nvidia 3-way SLI (Anbindung: 8+8+16 Lanes)
  Nvidia 4-way SLI (Anbindung: 8+8+8+8 Lanes)
  AMD CrossfireX (Anbindung: 8+8 Lanes)
  AMD 3-way CrossfireX (Anbindung: 8+8+16 Lanes)
  AMD 4-way CrossfireX (Anbindung: 8+8+8+8 Lanes)
  ASRock Instant Boot
  ASRock Instant Flash
  ASRock APP Charger
  ASRock SmartView
  ASRock XFast USB
  ASRock XFast LAN
  ASRock XFast RAM
  ASRock Crashless BIOS
  ASRock OMG (Online Management Guard)
  ASRock Internet Flash
  ASRock Dehumidifier Function
  Lucid Virtu Universal MVP
  Hybrid Booster:
  CPU Frequency Stepless Control
  ASRock U-COP
  Boot Failure Guard (B.F.G.)
  Combo Cooler Option (C.C.O.)
  Good Night LED
  2oz copper PCB

  Lieferumfang

  Mainboard
  ASRock SLI_Bridge_3S Card
  ASRock 3-Way SLI Bridge Card
  User Manual
  Quick Installation Guide
  Support CD (Software Bundle: AntiVirus Software Trial, CyberLink MediaEspresso 6.5 Trial, ASRock MAGIX Multimedia Suite)
  I/O Shield
  8x SATA Kabel
  2x SATA 1 zu 1 Versorgungs-Kabel
  1x ASRock Wi-SB Box
  12x Schrauben
  Reviews (Deutsch/englisch)
  • Hardwareluxx: Test: ASRock Z77 Extreme11

Inkompatibilitäten (soweit bekannt)

Spoiler

Hier wird ergänzt...

Allgemeine Infos & nützliche Links

• ASRock 7-Series Microsite
• ASRock Tech Zone (Features wie APPCharger, XFast Ram etc. werden hier erklärt(englisch)

http://www.asrock.com/feature/

---------- Post added at 15:21 ---------- Previous post was at 15:19 ----------

Da ich finde, dass es nicht nur zu den Fatal1ty-Modellen einen Sammelthread geben darf kommt hier nun einer für die restlichen Z77 Boards von ASRock.

Mit Hilfe eurer Mitarbeit können wir den ersten Post gerne erweitern.

Wer Fehler findet - bitte hier schreiben, ich werde es alsbald korrigieren.



[sledhammer]

Neuer Intel Rapid Storage Treiber 12.6.0.1033 www.station-drivers.com • Afficher le sujet - Driver: Intel RST 12.6.0.1033 WHQL



[Zaunei]

Pll zu reduzieren würde ich erstmal nicht machen. Mein i7 läuft mit Standard pll eindeutig besser wie mit 1,72 oder sowas.



[blackbandt]

Ich mach es wie bei mein 2500k und stell alles auf Intel Standarte und dann Taste ich mich ran. Mir ging es ja nur um die ganzen anderen settigs



[xXSR1D3RXx]

regelt ihr beim takten eigtl über offset oder fixed mode? wenn ich über fixed gehe.. läuft er z.b nicht mit 1,160v bei 4,2.. mit dem entsprechenden offsetwert aber schon. dann ist mir das mit der llc auch noch nicht klar.. was ist da nun besser 1-5 oder auto bzw bei welcher einstellung hab ich die geringsten vcore schwankungen.. da mir z.b auch im idle die vcore schwankt zwischen 0,880-0,928 und die vid von 1,2109-1,2610.. sind die schwankungen normal?

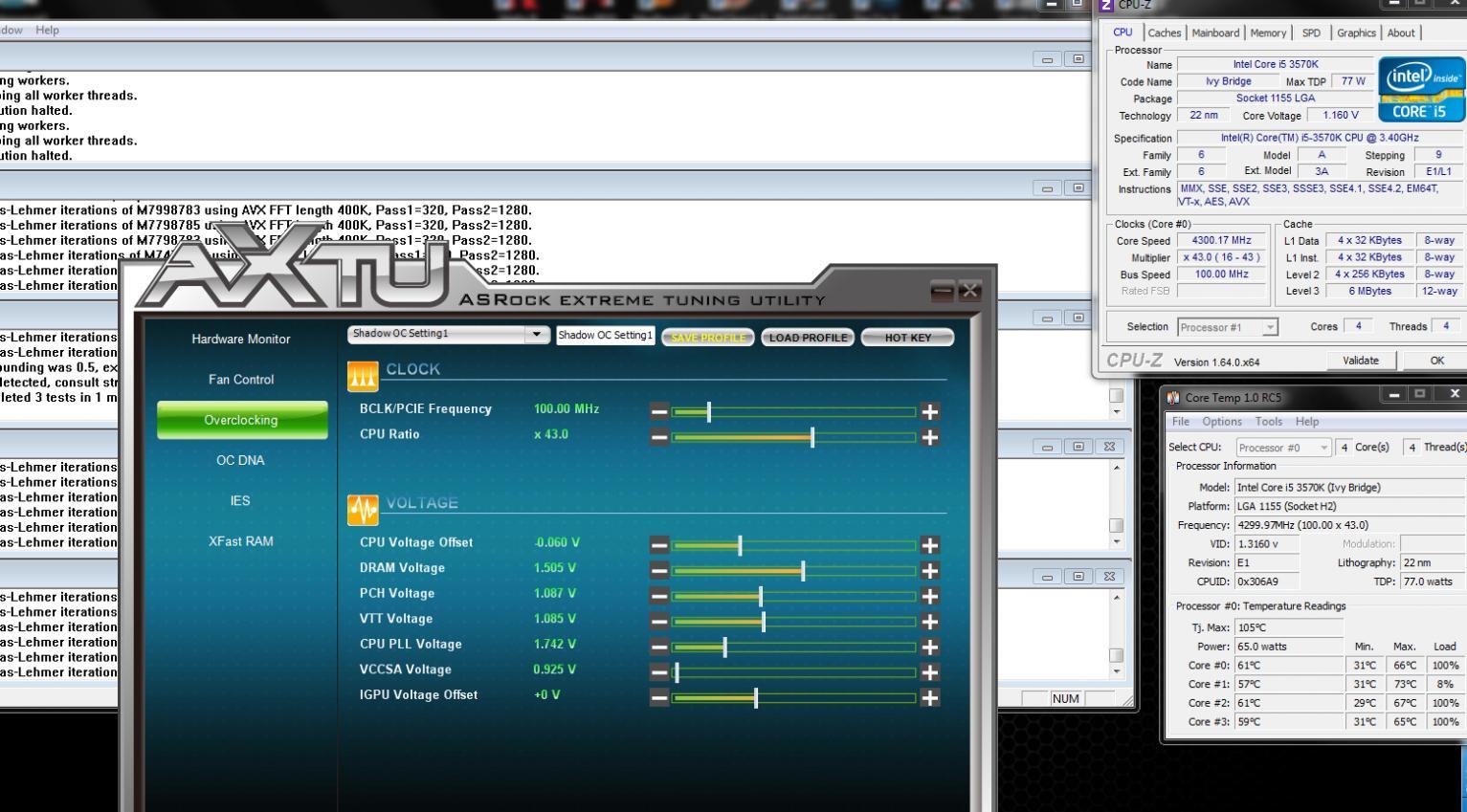

dann hab ich gestern mal ein wenig rumgespielt... ..was meint ihr zu den werten?

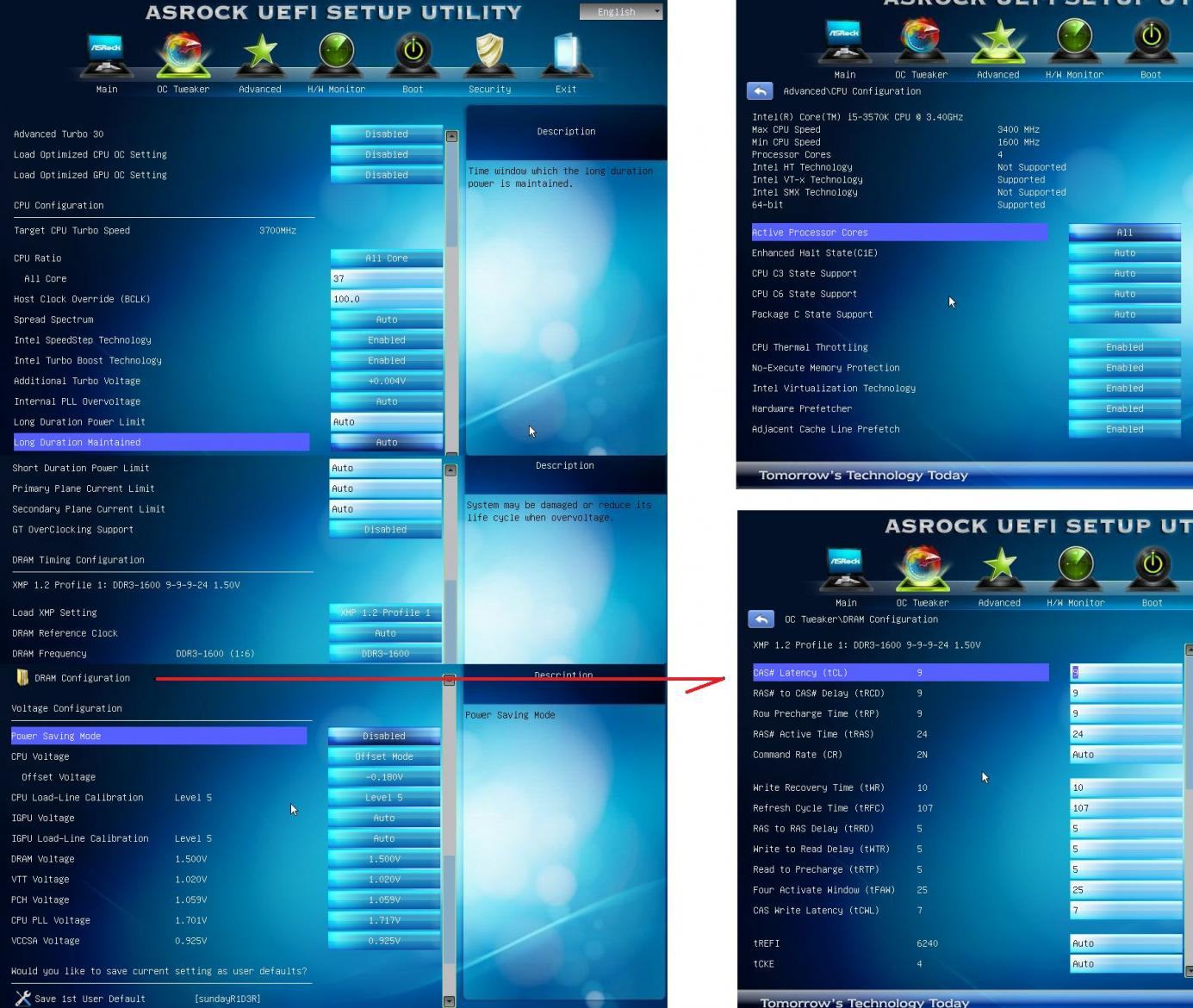

und dann bin ich mal zugekommen bilder-- meiner uefi einstellungen zumachen und würd gern wissen ob da optimierungsbedarf besteht. z.b würd ich gern noch wissen was bei dram reference clock reingehört 100 oder 133.



[xXSR1D3RXx]

ein negativer Offsetwert ist für IDLE nicht gut, es sei denn, du schaltest die C-States aus ;-)

in wie fern? bitte um ausführliche erläuterung.



[Zaunei]

in wie fern? bitte um ausführliche erläuterung.

Wenn du nen negativen offset hast bekommt die CPU unter Last vielleicht gerade genug aber wenn die CPU in ein energiesparmodus schaltet, kann es sein das die CPU abkackt weil der offset ja auch die Vcore in C-States runterregelt.



[xXSR1D3RXx]

ja konnte ich mir auch schon denken.. aber hatte beim meinen schon nen offset von -0,230. und es ist nichts abgeraucht von daher wunderte es mich bloß. könnte im standart takt bestimmt auch auf maximalen negativen offset und er würde laufen. bloß ab fest eingestellten 3,8-4,0 ghz muß ich erstmal wieder ziemlich höher offseten



[blackbandt]

mal ne Frage wo is der unterschied zwischen dem Orginal Arock Bios und dem hier Z77 Extreme4 - 2.80 Mod von JZ ?



[-=DatHirschi=-]

mal ne Frage wo is der unterschied zwischen dem Orginal Arock Bios und dem hier Z77 Extreme4 - 2.80 Mod von JZ ?

Das steht doch eigentlich drin...im Forum bei ihm.

ROMs in Originale BIOSe

Broadcom NetXtreme Ethernet PXE-2.1 v14.6.9
Intel® Boot Agent GE v1.3.98 PXE 2.1 Build 091 (WfM 2.0)
Asmedia 106X SATA/PATA Controller Ver 0.93
Intel® PCI Accelerated SVGA BIOS 2137 PC 14.34 03/14/2012
Intel® RAID for SATA - v11.2.0.1527
EFI RAID SataDriver - v11.6.0.1702
ME Firmware 8.1.0.1248

Aktuelle ROMs in JZ ModBIOSe

Intel® RAID for SATA - v12.5.0.1815 <- keine JZ Empfehlung
EFI RAID SataDriver - v12.5.0.1815 <- keine JZ Empfehlung


Broadcom NetXtreme Ethernet PXE-2.1 v15.4.0
Intel® Boot Agent GE v1.4.10 PXE 2.1 Build 092 (WfM 2.0)
Asmedia 106X SATA/PATA Controller Ver 0.951
Intel® PCI Accelerated SVGA BIOS 2158 PC 14.34 11/23/2012
Intel® RAID for SATA - v12.0.0.1783
ME Firmware 8.1.0.1248

Ob noch andere Sachen anders sind, weiß wohl nur er selbst...



[JZ_]

...und der Ivy CPU Patch 17 ist aktueller ;-)



[blackbandt]

Ah ok hat man da irgendwelche Vorteile



[Blacky66]

Das kannst nur du beantworten in dem du es testet.
Bei mir hat es was gebracht in Sachen OC



[Nuke8472]

Ernsthaft? Im Sinne von VCore drücken?
Ich mein, bei nem Grafikkarten-Treiber versteh ich ja das der z.B. an Spiele hinsichtlich Geschwindigkeit und Stabilität optimiert wurde. Aber bei einem Mainboard gibts doch entweder nur "läuft oder läuft nicht"
Schneller wird doch dadurch z.B. meine Ethernetverbindung nicht, oder?

Edit: Will JZs Arbeit damit nicht schmälern, nur kommt mir der direkte Vorteil noch nicht so ganz zum Vorschein.



[Blacky66]

Nein ich hatte mein Setup garnicht fahren können vom 2.70. Mit dem 2.80mod laufen 16gb RAM mit 2400cl10



[Luis942]

Schön zu sehen das JZ sich auch den Asrock Boards angenommen hat.



[dAv3.b]

wie lote ich die vCore aus? weil den Small Run kann ich vergessen, der geht nur bis 16k



[sp00n]

960k mit Prime95 v26.6 oder 864k mit v27.9.
Wobei ich bei mir dann mit 60k noch ne ganze Zeit lang Probleme hatte in 27.9, als es bei den beiden anderen Werten schon längst stable war.
Und für weitere Fragen wäre der Ivy Bridge Laberthread wohl passender.



[dAv3.b]

klasse! sehr nett! danke



[Wernersen]

Nein ich hatte mein Setup garnicht fahren können vom 2.70. Mit dem 2.80mod laufen 16gb RAM mit 2400cl10

Weißt Du welche Chips auf den G.Skill sind?



[Blacky66]

Kann ich leider nicht sagen, nur das es die 2x8gb Variante ist



[Wernersen]

960k mit Prime95 v26.6 oder 864k mit v27.9.
Wobei ich bei mir dann mit 60k noch ne ganze Zeit lang Probleme hatte in 27.9, als es bei den beiden anderen Werten schon längst stable war.
Und für weitere Fragen wäre der Ivy Bridge Laberthread wohl passender.

Die 27.9 ist immer noch eine Beta-Version und 864K ist auch nicht wirklich aussagekräftig, da kommen die 960K viel härter.
Die letzte offizielle Version ist die 27.6 die auch AVX implementiert hat.
Selektives Testen geht immer noch mit 26.6 am besten.



[emissary42]

Kann ich leider nicht sagen, nur das es die 2x8gb Variante ist

F3-2400C10D-16GTX, dieses Kit?

Sollten in jedem Fall Samsungs drunter stecken, laufen vermutlich 10-11-11-21/26 @ ~ 1.6V.



[Blacky66]

Ja die meine ich, laufen bei mir 10-12-12-28 1.56V



[emissary42]

Das ist doch ganz ordentlich



[sp00n]

Die 27.9 ist immer noch eine Beta-Version und 864K ist auch nicht wirklich aussagekräftig, da kommen die 960K viel härter.
Die letzte offizielle Version ist die 27.6 die auch AVX implementiert hat.
Selektives Testen geht immer noch mit 26.6 am besten.

Nanu, wo ist denn die 27.9 als Beta deklariert? Nur weil da 27.9 build 1 steht, bedeutet das nicht gleich, dass es sich um eine Betaversion handelt. Die 26.6 ist auch "nur" build 3, und auf der Homepage wird nur der Link zur aktuellen 27.9 aufgeführt. Wenn die noch Beta wäre, fände sich da sicherlich auch noch ein Link zur aktuellen stable Version.


(Aus einem anderen Blickwinkel gesehen könnte man natürlich auch alle Prime95-Versionen als Beta ansehen. )



[Blacky66]

Das ist doch ganz ordentlich

Bin auch total zufrieden



[Wernersen]

Nanu, wo ist denn die 27.9 als Beta deklariert? Nur weil da 27.9 build 1 steht, bedeutet das nicht gleich, dass es sich um eine Betaversion handelt. Die 26.6 ist auch "nur" build 3, und auf der Homepage wird nur der Link zur aktuellen 27.9 aufgeführt. Wenn die noch Beta wäre, fände sich da sicherlich auch noch ein Link zur aktuellen stable Version.


(Aus einem anderen Blickwinkel gesehen könnte man natürlich auch alle Prime95-Versionen als Beta ansehen. )

Prime95 Download - ComputerBase



[sp00n]

Prime95 Download - ComputerBase

Ahja. Allerdings würde ich der offiziellen Seite dann doch etwas mehr Glaubwürdigkeit zugestehen als einer externen Downloadseite.



[xxFreakyxx]

Liebe leute..
Hat jemand von euch Interesse an einem Asrock B75 Pro3-M ??
Habe nächmlich noch eins Hier was Ich für 40-50 euro abzugeben hätte



[Zaunei]

Sowas gehört in den Marktplatz
