[Sammelthread] ASRock Z77 Pro3, Pro4(-M), Extreme3, Extreme4(-M), Extreme6, Extreme9, Extreme11

ASRock Z77 Pro3
ASRock Z77 Pro4 / Pro4-M
ASRock Z77 Extreme3 / Extreme4 / Extreme4-M / Extreme6 / Extreme9 / Extreme11​

Die Modelle auf einen Blick

Die Modelle im Detail

• ASRock Pro3 ( Preisvergleich | Produktseite | User Manual | BETA ZONE )

  Spoiler















  Ausstattung


  • Formfaktor:......... ATX, 305 x 193 mm
  • Sockel:............... LGA1155
  • Chipsatz:............ Intel Z77
  • Steckplätze:........ 1x PCIe 3.0 x16, 1x PCIe 2.0 x16 (elektrisch nur x4), 1x PCIe 2.0 x1, 2x PCI
  • Arbeitsspeicher:... 4x DDR3 (1066, 1333, 1600, OC: 1866, 2133, 2400, 2800), bis 32GB, XMP Profile 1.2/1.3
  • Audio:................ Realtek ALC892 HD-Audio, THX TruStudio
  • LAN:.................. Realtek RTL8111E
  • Laufwerke:.......... 4x SATA-II & 2x SATA-III (Z77, RAID 0/1/5/JBOD)
  • Extern IO:........... PS2, 1x RJ45, 4x USB2.0 / 2x USB3.0, 6x Audio, HDMI, VGA
  • Intern IO:........... 5x Fan, 3x USB2.0, 1x USB3.0, COM, SPDIF_HDMI

  Backpanel





  Besondere Features

  AMD CrossfireX (Anbindung: 16+4 Lanes)
  ASRock Instant Boot
  ASRock Instant Flash
  ASRock APP Charger
  ASRock SmartView
  ASRock XFast USB
  ASRock XFast LAN
  ASRock XFast RAM
  ASRock Crashless BIOS
  ASRock OMG (Online Management Guard)
  ASRock Internet Flash
  ASRock Dehumidifier Function
  Lucid Virtu Universal MVP
  Hybrid Booster:
  CPU Frequency Stepless Control
  ASRock U-COP
  Boot Failure Guard (B.F.G.)
  Combo Cooler Option (C.C.O.)
  Good Night LED


  Lieferumfang

  Mainboard
  User Manual
  Quick Installation Guide
  Support CD (Software Bundle: AntiVirus Software Trial, CyberLink MediaEspresso 6.5 Trial, ASRock MAGIX Multimedia Suite)
  I/O Shield
  2x SATA Kabel
• ASRock Pro4 ( Preisvergleich | Produktseite | User Manual | BETA ZONE )

  Spoiler














  Ausstattung


  • Formfaktor:......... ATX, 305 x 201 mm
  • Sockel:............... LGA1155
  • Chipsatz:............ Intel Z77
  • Steckplätze:........ 1x PCIe 3.0 x16, 1x PCIe 2.0 x16 (elektrisch nur x4), 1x PCIe 2.0 x1, 3x PCI
  • Arbeitsspeicher:... 4x DDR3 (1066, 1333, 1600, OC: 1866, 2133, 2400, 2800), bis 32GB, XMP Profile 1.2/1.3
  • Audio:................ Realtek ALC892 HD-Audio, THX TruStudio
  • LAN:.................. Realtek RTL8111E
  • Laufwerke:.......... 4x SATA-II & 2x SATA-III (Z77, RAID 0/1/5/JBOD), 2x SATA-III (ASMedia ASM1061)
  • Extern IO:........... PS2, 1x RJ45, 6x USB2.0 / 2x USB3.0, 5x Audio, SPDIF, HDMI, VGA, DVI
  • Intern IO:........... 3x Fan, 2x USB2.0, 1x USB3.0, COM, SPDIF_HDMI

  Backpanel





  Besondere Features

  AMD CrossfireX (Anbindung: 16+4 Lanes)
  ASRock Instant Boot
  ASRock Instant Flash
  ASRock APP Charger
  ASRock SmartView
  ASRock XFast USB
  ASRock XFast LAN
  ASRock XFast RAM
  ASRock Crashless BIOS
  ASRock OMG (Online Management Guard)
  ASRock Internet Flash
  ASRock Dehumidifier Function
  Lucid Virtu Universal MVP
  Hybrid Booster:
  CPU Frequency Stepless Control
  ASRock U-COP
  Boot Failure Guard (B.F.G.)
  Combo Cooler Option (C.C.O.)
  Good Night LED


  Lieferumfang

  Mainboard
  User Manual
  Quick Installation Guide
  Support CD (Software Bundle: AntiVirus Software Trial, CyberLink MediaEspresso 6.5 Trial, ASRock MAGIX Multimedia Suite)
  I/O Shield
  2x SATA Kabel
• ASRock Pro4-M ( Preisvergleich | Produktseite | User Manual | BETA ZONE )

  Spoiler














  Ausstattung


  • Formfaktor:......... µATX, 244 x 244 mm
  • Sockel:............... LGA1155
  • Chipsatz:............ Intel Z77
  • Steckplätze:........ Erweiterungsslots: 1x PCIe 3.0 x16, 1x PCIe 2.0 x16 (elektrisch nur x4), 1x PCIe 2.0 x16 (elektrisch nur x1), 1x PCIe 2.0 x1
  • Arbeitsspeicher:... 4x DDR3 (1066, 1333, 1600, OC: 1866, 2133, 2400, 2800), bis 32GB, XMP Profile 1.2/1.3
  • Audio:................ Realtek ALC892 HD-Audio, THX TruStudio
  • LAN:.................. Realtek RTL8111E
  • Laufwerke:.......... 4x SATA-II & 2x SATA-III (Z77, RAID 0/1/5/JBOD), 2x SATA-III (ASMedia ASM1061, 1x shared eSATA)
  • Extern IO:........... PS2, 1x RJ45, 4x USB2.0 / 2x USB3.0, 5x Audio, SPDIF, eSATA-III, HDMI, VGA, DVI
  • Intern IO:........... 3x Fan, 2x USB2.0, 1x USB3, IEEE1394, COM, SPDIF_HDMI

  Backpanel





  Besondere Features

  AMD CrossfireX (Anbindung: 16+4 Lanes)
  ASRock Instant Boot
  ASRock Instant Flash
  ASRock APP Charger
  ASRock SmartView
  ASRock XFast USB
  ASRock XFast LAN
  ASRock XFast RAM
  ASRock Crashless BIOS
  ASRock OMG (Online Management Guard)
  ASRock Internet Flash
  ASRock Dehumidifier Function
  Lucid Virtu Universal MVP
  Hybrid Booster:
  CPU Frequency Stepless Control
  ASRock U-COP
  Boot Failure Guard (B.F.G.)
  Combo Cooler Option (C.C.O.)
  Good Night LED


  Lieferumfang

  Mainboard
  ASRock SLI_Bridge_2S Card
  User Manual
  Quick Installation Guide
  Support CD (Software Bundle: AntiVirus Software Trial, CyberLink MediaEspresso 6.5 Trial, ASRock MAGIX Multimedia Suite)
  I/O Shield
  2x SATA Kabel
• ASRock Extreme3 ( Preisvergleich | Produktseite | User Manual | BETA ZONE )

  Spoiler

  [















  Ausstattung


  • Formfaktor:......... ATX, 305 x 218 mm
  • Sockel:............... LGA1155
  • Chipsatz:............ Intel Z77
  • Steckplätze:........ 1x PCIe 3.0 x16, 1x PCIe 3.0 x16 (elektrisch nur x8), 1x PCIe 2.0 x16 (elektrisch nur x4), 1x PCIe 2.0 x1, 2x PCI
  • Arbeitsspeicher:... 4x DDR3 (1066, 1333, 1600, OC: 1866, 2133, 2400, 2800), bis 32GB, XMP Profile 1.2/1.3
  • Audio:................ Realtek ALC892 HD-Audio, THX TruStudio
  • LAN:.................. Realtek RTL8111E
  • Laufwerke:.......... 4x SATA-II & 2x SATA-III (Z77, RAID 0/1/5/JBOD)
  • Extern IO:........... PS2, 2x RJ45, 2x USB2.0 / 2x USB3.0 (2x ASMedia ASM106x), 5x Audio, SPDIF, HDMI, VGA, DVI
  • Intern IO:........... 6x Fan, 3x USB2.0, 1x USB3.0, COM, SPDIF_HDMI

  Backpanel





  Besondere Features

  Nvidia SLI (Anbindung: 8+8 Lanes)
  AMD CrossfireX (Anbindung: 8+8 Lanes)
  ASRock Instant Boot
  ASRock Instant Flash
  ASRock APP Charger
  ASRock SmartView
  ASRock XFast USB
  ASRock XFast LAN
  ASRock XFast RAM
  ASRock Crashless BIOS
  ASRock OMG (Online Management Guard)
  ASRock Internet Flash
  ASRock Dehumidifier Function
  Lucid Virtu Universal MVP
  Hybrid Booster:
  CPU Frequency Stepless Control
  ASRock U-COP
  Boot Failure Guard (B.F.G.)
  Combo Cooler Option (C.C.O.)
  Good Night LED


  Lieferumfang

  Mainboard
  ASRock SLI_Bridge_2S Card
  User Manual
  Quick Installation Guide
  Support CD (Software Bundle: AntiVirus Software Trial, CyberLink MediaEspresso 6.5 Trial, ASRock MAGIX Multimedia Suite)
  I/O Shield
  2x SATA-III Kabel

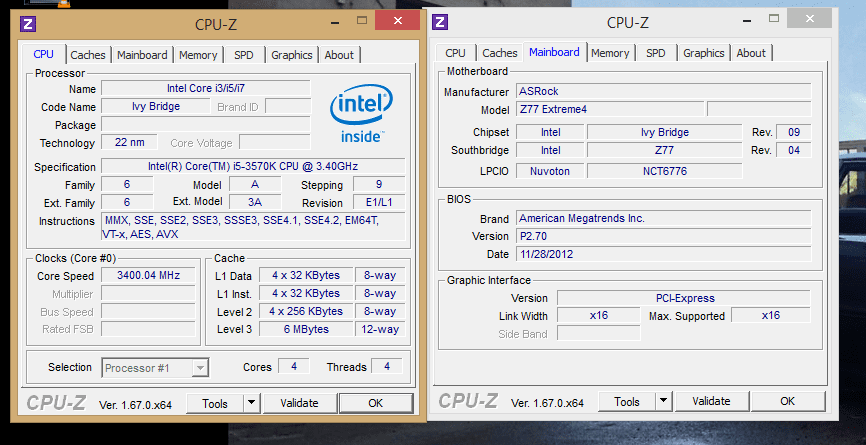

• ASRock Extreme4 ( Preisvergleich | Produktseite | User Manual | BETA ZONE )

  Link: Erfahrungen zum ASRock Extreme4


  Spoiler

  [














  Ausstattung


  • Formfaktor:......... ATX, 305 x 218 mm
  • Sockel:............... LGA1155
  • Chipsatz:............ Intel Z77
  • Steckplätze:........ 1x PCIe 3.0 x16, 1x PCIe 3.0 x16 (elektrisch nur x8), 2x PCIe 2.0 x1, 2x PCI
  • Arbeitsspeicher:... 4x DDR3 (1066, 1333, 1600, OC: 1866, 2133, 2400, 2800), bis 32GB, XMP Profile 1.2/1.3
  • Audio:................ Realtek ALC898 HD-Audio, THX TruStudio
  • LAN:.................. Broadcom BCM57781
  • Laufwerke:.......... 4x SATA-II & 2x SATA-III (Z77, RAID 0/1/5/JBOD), 4x SATA-III (ASMedia ASM1061, 1x shared eSATA)
  • Extern IO:........... PS2, 2x RJ45, 2x USB2.0 / 4x USB3.0 (2x ASMedia ASM106x), 5x Audio, SPDIF, eSATA-III, HDMI, VGA, DVI
  • Intern IO:........... 6x Fan, 3x USB2.0, 1x USB3.0, COM, SPDIF_HDMI

  Backpanel





  Besondere Features

  Nvidia SLI (Anbindung: 8+8 Lanes)
  AMD CrossfireX (Anbindung: 8+8 Lanes)
  ASRock Instant Boot
  ASRock Instant Flash
  ASRock APP Charger
  ASRock SmartView
  ASRock XFast USB
  ASRock XFast LAN
  ASRock XFast RAM
  ASRock Crashless BIOS
  ASRock OMG (Online Management Guard)
  ASRock Internet Flash
  ASRock Dehumidifier Function
  Lucid Virtu Universal MVP
  Hybrid Booster:
  CPU Frequency Stepless Control
  ASRock U-COP
  Boot Failure Guard (B.F.G.)
  Combo Cooler Option (C.C.O.)
  Good Night LED


  Lieferumfang

  Mainboard
  ASRock SLI_Bridge_2S Card
  User Manual
  Quick Installation Guide
  Support CD (Software Bundle: AntiVirus Software Trial, CyberLink MediaEspresso 6.5 Trial, ASRock MAGIX Multimedia Suite)
  I/O Shield
  2x SATA-III Kabel
  Reviews(Deutsch/Englisch)
  • ASRock Z77 Extreme4 Review | Turngeek
  • ASRock Z77 Extreme4 Testbericht/Review
  • ASRock Z77 Extreme4 Review


• ASRock Extreme4-M ( Preisvergleich | Produktseite | User Manual | BETA ZONE )

  Spoiler














  Ausstattung


  • Formfaktor:......... µATX, 244 x 244 mm
  • Sockel:............... LGA1155
  • Chipsatz:............ Intel Z77
  • Steckplätze:........ 1x PCIe 3.0 x16, 1x PCIe 3.0 x16 (elektrisch nur x8), 1x PCIe 2.0 x16 (elektrisch nur x4), 1x PCIe 2.0 x1
  • Arbeitsspeicher:... 4x DDR3 (1066, 1333, 1600, OC: 1866, 2133, 2400, 2800), bis 32GB, XMP Profile 1.2/1.3
  • Audio:................ Realtek ALC898 HD-Audio, THX TruStudio
  • LAN:.................. Realtek RTL8111E
  • Laufwerke:.......... 4x SATA-II & 2x SATA-III (Z77, RAID 0/1/5/JBOD), 2x SATA-III (ASMedia ASM1061, 1x shared eSATA)
  • Extern IO:........... PS2, 1x RJ45, 4x USB2.0 / 2x USB3.0, 5x Audio, SPDIF, eSATA-III, HDMI, VGA, DVI
  • Intern IO:........... 5x Fan, 3x USB2.0, 1xUSB3, COM, SPDIF_HDMI

  Backpanel





  Besondere Features

  Nvidia SLI (Anbindung: 8+8 Lanes)
  AMD CrossfireX (Anbindung: 8+8 Lanes)
  AMD 3-way CrossfireX (Anbindung 8(Gen3)+8(Gen3)+4(Gen2) Lanes)
  ASRock Instant Boot
  ASRock Instant Flash
  ASRock APP Charger
  ASRock SmartView
  ASRock XFast USB
  ASRock XFast LAN
  ASRock XFast RAM
  ASRock Crashless BIOS
  ASRock OMG (Online Management Guard)
  ASRock Internet Flash
  ASRock Dehumidifier Function
  Lucid Virtu Universal MVP
  Hybrid Booster:
  CPU Frequency Stepless Control
  ASRock U-COP
  Boot Failure Guard (B.F.G.)
  Combo Cooler Option (C.C.O.)
  Good Night LED


  Lieferumfang

  Mainboard
  ASRock SLI_Bridge_2S Card
  User Manual
  Quick Installation Guide
  Support CD (Software Bundle: AntiVirus Software Trial, CyberLink MediaEspresso 6.5 Trial, ASRock MAGIX Multimedia Suite)
  I/O Shield
  2xSATA-III Kabel
  Reviews(Deutsch/Englisch)
  • pctreiber.net: Live-Review: ASRock Z77 Extreme4-M; Test des kleinen mATX Ablegers
  http://www.pctreiber.net/2012/asrock-z77-extreme4-m-test.html


• ASRock Extreme6 ( Preisvergleich | Produktseite | User Manual | BETA ZONE )

  Spoiler














  Ausstattung


  • Formfaktor:......... ATX, 305 x 244 mm
  • Sockel:............... LGA1155
  • Chipsatz:............ Intel Z77
  • Steckplätze:........ 1x PCIe 3.0 x16, 1x PCIe 3.0 x16 (elektrisch nur x8), 1x PCIe 2.0 x16 (elektrisch nur x4), 1x PCIe 2.0 x1, 2x PCI, 1x PCIe Mini Card
  • Arbeitsspeicher:... 4x DDR3 (1066, 1333, 1600, OC: 1866, 2133, 2400, 2800), bis 32GB, XMP Profile 1.2/1.3
  • Audio:................ Realtek ALC898 HD-Audio, THX TruStudio
  • LAN:.................. Broadcom BCM57781
  • Laufwerke:.......... 4x SATA-II & 2x SATA-III (Z77, RAID 0/1/5/JBOD), 4x SATA-III (ASMedia ASM1061, 1x shared eSATA)
  • Extern IO:........... PS2, 1x RJ45, 2x USB2.0 / 4x USB3.0 (2x Intel Z77, 2x ASMedia ASM1061), 5x Audio, SPDIF, eSATA-III, IEEE1394, HDMI, DisplayPort, VGA, DVI
  • Intern IO:........... 6x Fan, 3x USB2.0, 1xUSB3, IEEE1394, COM, FDD, SPDIF_HDMI

  Backpanel





  Besondere Features

  Nvidia SLI (Anbindung: 8+8 Lanes)
  AMD CrossfireX (Anbindung: 8+8 Lanes)
  AMD 3-way CrossfireX (Anbindung 8(Gen3)+8(Gen3)+4(Gen2) Lanes)
  ASRock Instant Boot
  ASRock Instant Flash
  ASRock APP Charger
  ASRock SmartView
  ASRock XFast USB
  ASRock XFast LAN
  ASRock XFast RAM
  ASRock Crashless BIOS
  ASRock OMG (Online Management Guard)
  ASRock Internet Flash
  ASRock Dehumidifier Function
  Lucid Virtu Universal MVP
  Hybrid Booster:
  CPU Frequency Stepless Control
  ASRock U-COP
  Boot Failure Guard (B.F.G.)
  Combo Cooler Option (C.C.O.)
  Good Night LED


  Lieferumfang

  Mainboard
  ASRock SLI_Bridge_2S Card
  User Manual
  Quick Installation Guide
  Support CD (Software Bundle: AntiVirus Software Trial, CyberLink MediaEspresso 6.5 Trial, ASRock MAGIX Multimedia Suite)
  I/O Shield
  4xSATA Kabel
  4xHDD Schrauben
  6xGehäuse Schrauben
  1xUSB3.0-Slotblende
  Reviews (Deutsch/englisch)
  • ocaholic - Review: ASRock Z77 Extreme 6 mit Ivy Bridge - Mainboards - Reviews
  • 4-Way Intel Z77 Motherboard Round-up > Asrock Z77 Extreme6 - TechSpot Reviews
  • Sechs Z77 Motherboards zwischen 135€ und 175€ im Vergleichstest
  • ASRock Z77 Extreme6 (Intel Z77 with Ivy Bridge) Motherboard Review :: TweakTown USA Edition
  • Asrock Z77 Extreme6 Socket 1155 Motherboard
  • ASRock Z77 Extreme6 Motherboard w/ Intel i7-3770K Review | KitGuru
  • ASRock Z77 Extreme 6
  • Review: ASRock Z77 Extreme6 Motherboard - Funky Kit


• ASRock Extreme9 ( Preisvergleich | Produktseite | User Manual | BETA ZONE )

  News: ASRock bringt Z77 Extreme9 in den Handel


  Spoiler














  Ausstattung


  • Formfaktor:......... ATX, 305 x 244 mm
  • Sockel:............... LGA1155
  • Chipsatz:............ Intel Z77
  • Steckplätze:........ Erweiterungsslots: 5x PCIe 3.0 x16, 1x PCIe 2.0 x16, 1x PCIe 2.0 x1, 1x PCIe Mini Card
  • Arbeitsspeicher:... 4x DDR3 (1066, 1333, 1600, OC: 1866, 2133, 2400, 2800), bis 32GB, XMP Profile 1.2/1.3
  • Audio:................ Realtek ALC898 HD-Audio, THX TruStudio
  • LAN:.................. Broadcom BCM57781
  • Laufwerke:.......... 4x SATA-II & 2x SATA-III (Z77, RAID 0/1/5/JBOD), 4x SATA-III (ASMedia ASM1061, 1x shared eSATA)
  • Extern IO:........... PS2, 2x RJ45, 2x USB2.0 / 8x USB3.0 (4x Etron EJ188H, 4x Intel Z77), 5x Audio, SPDIF, eSATA-III, IEEE1394, HDMI
  • Intern IO:........... 6x Fan, 3x USB2.0, 2xUSB3.0, IEEE1394, COM, SPDIF_HDMI

  Backpanel





  Besondere Features

  Nvidia SLI (Anbindung: 16+16 Lanes)
  Nvidia 3-way SLI (Anbindung: 8+8+16 Lanes)
  Nvidia 4-way SLI (Anbindung: 8+8+8+8 Lanes)
  AMD CrossfireX (Anbindung: 8+8 Lanes)
  AMD 3-way CrossfireX (Anbindung: 8+8+16 Lanes)
  AMD 4-way CrossfireX (Anbindung: 8+8+8+8 Lanes)
  ASRock Instant Boot
  ASRock Instant Flash
  ASRock APP Charger
  ASRock SmartView
  ASRock XFast USB
  ASRock XFast LAN
  ASRock XFast RAM
  ASRock Crashless BIOS
  ASRock OMG (Online Management Guard)
  ASRock Internet Flash
  ASRock Dehumidifier Function
  Lucid Virtu Universal MVP
  Hybrid Booster:
  CPU Frequency Stepless Control
  ASRock U-COP
  Boot Failure Guard (B.F.G.)
  Combo Cooler Option (C.C.O.)
  Good Night LED


  Lieferumfang

  Mainboard
  ASRock SLI_Bridge_3S Card
  ASRock 3-Way SLI Bridge Card
  2xASRock SLI Brückenkarte
  User Manual
  Quick Installation Guide
  Support CD (Software Bundle: AntiVirus Software Trial, CyberLink MediaEspresso 6.5 Trial, ASRock MAGIX Multimedia Suite)
  I/O Shield
  6xSATA Kabel
  2xSATA 1 zu 1 Versorgungs-Kabel
  1xASRock Wi-SB Box
  12xSchrauben
• ASRock Extreme11 ( Preisvergleich | Produktseite | User Manual | BETA ZONE )

  Spoiler














  Ausstattung


  • Formfaktor:......... EATX, 305 x 267 mm
  • Sockel:............... LGA1155
  • Chipsatz:............ Intel Z77
  • Steckplätze:........ Erweiterungsslots: 3x PCIe 3.0 x16, 1x PCIe 2.0 x16, 3x PCIe 2.0 x1, 1x PCIe Mini Card
  • Arbeitsspeicher:... 4x DDR3 (1066, 1333, 1600, OC: 1866, 2133, 2400, 2800, 3000), bis 32GB, XMP Profile 1.2/1.3
  • Audio:................ Realtek ALC898 HD-Audio, THX TruStudio
  • LAN:.................. 1x Intel® 82579V, 1x Intel® 82583V (WOL, Dual LAN with teaming, PXE)
  • Laufwerke:.......... 2x SATA-III (Z77, RAID 0/1/5/JBOD), 8x SAS2/SATA-III (LSI SAS2308 PCIe 3.0 x8 controller (RAID 0, RAID 1, RAID 1E and RAID 10), MegaRAID Utility, NCQ und Hot Plug
  • Extern IO:........... PS2, 2x RJ45, 2x USB2.0, 8x USB3.0 (4x Etron EJ188, 4x Intel Z77), 5x Audio, SPDIF, eSATA-III, IEEE1394, HDMI
  • Intern IO:........... 6x Fan, 3x USB2.0 (6 Anschlüsse), 2x USB3.0 (4 Anschlüsse, Etron EJ188), IEEE1394, COM, SPDIF_HDMI, CIR, IR, Front panel audio, 1x Vertical Type USB, SLI/XFire Power

  Backpanel





  Besondere Features

  Nvidia SLI (Anbindung: 16+16 Lanes)
  Nvidia 3-way SLI (Anbindung: 8+8+16 Lanes)
  Nvidia 4-way SLI (Anbindung: 8+8+8+8 Lanes)
  AMD CrossfireX (Anbindung: 8+8 Lanes)
  AMD 3-way CrossfireX (Anbindung: 8+8+16 Lanes)
  AMD 4-way CrossfireX (Anbindung: 8+8+8+8 Lanes)
  ASRock Instant Boot
  ASRock Instant Flash
  ASRock APP Charger
  ASRock SmartView
  ASRock XFast USB
  ASRock XFast LAN
  ASRock XFast RAM
  ASRock Crashless BIOS
  ASRock OMG (Online Management Guard)
  ASRock Internet Flash
  ASRock Dehumidifier Function
  Lucid Virtu Universal MVP
  Hybrid Booster:
  CPU Frequency Stepless Control
  ASRock U-COP
  Boot Failure Guard (B.F.G.)
  Combo Cooler Option (C.C.O.)
  Good Night LED
  2oz copper PCB

  Lieferumfang

  Mainboard
  ASRock SLI_Bridge_3S Card
  ASRock 3-Way SLI Bridge Card
  User Manual
  Quick Installation Guide
  Support CD (Software Bundle: AntiVirus Software Trial, CyberLink MediaEspresso 6.5 Trial, ASRock MAGIX Multimedia Suite)
  I/O Shield
  8x SATA Kabel
  2x SATA 1 zu 1 Versorgungs-Kabel
  1x ASRock Wi-SB Box
  12x Schrauben
  Reviews (Deutsch/englisch)
  • Hardwareluxx: Test: ASRock Z77 Extreme11

Inkompatibilitäten (soweit bekannt)

Spoiler

Hier wird ergänzt...

Allgemeine Infos & nützliche Links

• ASRock 7-Series Microsite
• ASRock Tech Zone (Features wie APPCharger, XFast Ram etc. werden hier erklärt(englisch)

http://www.asrock.com/feature/

---------- Post added at 15:21 ---------- Previous post was at 15:19 ----------

Da ich finde, dass es nicht nur zu den Fatal1ty-Modellen einen Sammelthread geben darf kommt hier nun einer für die restlichen Z77 Boards von ASRock.

Mit Hilfe eurer Mitarbeit können wir den ersten Post gerne erweitern.

Wer Fehler findet - bitte hier schreiben, ich werde es alsbald korrigieren.



[ro8otron]

Dem Board ist das egal. Es geht um den Speichercontroller(IMC) in der CPU, der durch die höhere Spannung defekt gehen könnte.
Wenn du sicher gehen willst nimm Speicher mit 1.5V, da ist aber bei 2133MHz ende.



[ernsthaft]

Die CPU könnte auch durch OC kaputt gehen, seien wir mal ehrlich. Die RAM Hersteller sagen man kann sie mit 1,65v ohne Bedenken betreiben.



[Tallum]

Ich musste jetzt leider rausfinden das meine RAM´s ( TeamGroup Xtreem-LV-2133 ) auch im Betrieb mit nur 2 Riegeln auf dauer nicht stabil laufen.

Die RAM Fehler treten erst nach ca. 2-3 Stunden auf & ob der Rechner im Idle oder beim Arbeiten ist spielt keine Rolle. Nach den Bluescreens kann
ich nach einem Softrestart alle möglichen Werte ändern aber die Memory Fehler bleiben.
Mache ich dann aber einen "richtigen" Shutdown ( für nur 2-3s ), dann sind sie wieder für ein paar Stunden stabil.



[xXSR1D3RXx]

hatt ich doch schon geschrieben ..die werden mit 2133mhz nicht laufen auf dem Extreme6. stell sie doch einfach auf 2200 oder besser noch 2400mhz. dann laufen die super und du hast noch mehr performance.
vtt dann auf 1,076, ram spannung must du gucken was sie brauchen



[Tallum]

Wahrscheinlich bin ich zu doof, aber ich kann bei den Setting nur Auto oder XMP1.3 und dann jeweils 1333,1600,1833 oder 2133 setzen.

Nachtrag: Wie sich rausgestellt hat, ist doch einer der Riegel defekt. Warum das Problem allerdings erst nach 2-3 Stunden auftratt & dann sofort nach einem Hard-Reset verschwunden war kann ich mir auch nicht erklären. Na mal schaun was die RMA findet ..



[xXSR1D3RXx]

im bios unter DRam Frequency geht bei dir nur bis 2133? auf was steht die einstellung DRam Reference Clock darüber ..stell die mal auf 100mhz und dann guck nochmal bei DRam Frequency rein, was du da zur auswahl hast. welche bios version? und hast du nen sandy verbaut? ..evtl liegts auch daran das du nicht höher einstellen kannst.
dann könnst du das xmp noch auf auto stellen.. vieleicht kannst du deswegen nur die xmp profile auswählen.



[Ruebennase]

Möchte mir das ASRock Z77 Extreme9 Kaufen hatte vorher das Extrem 6 war damit super zufrieden bis es mir kaputt ging war meine schuld das Extreme 9 hat Wlan onbord kann mir einer sagen ob das Wlan gut ist ?

Edit sehe ich das so Richtig ?
Das das Extreme 9 im SLI Betrieb die Grafikkarten mit zweimal 16 Lines ansteuert ? und das Extrem 11 nur mit zweimal 8 Lines im SLI betrieb ?

Bin am überlegen ob ich mir das Extreme 11 oder Extrem 9 Kaufen soll, weil beide Wlan haben, aber wobei ich denn vorteil des Extreme 11 zu Extrem 9 noch nicht sehen kann. Oder mir das Asrock Z77 OC Formula was kein Wlan hat.



[Robocop1981]

Moin
zu meiner config

Z77 extreme6 p2.80
Gtx Titan (evga)
dvi Verbindungskabel
und nen Dell u2311h tft

wenn ich in das asrock uefi gehe wird kein Vollbild dargestellt
rechts und links fehlen gute 3cm oben und unten 2cm
würde gerne wissen an was es liegt oder ist das so normal ?

edit:
gerade gemerkt das es bei der install von win 8 genauso ist



[RoBBe07]

Ich kann im UEFI keine Verbindung zum Updateserver mehr herstellen. Jemand ne Lösung dafür?



[JohnMainhard]

Bei BIOS p2.80 wurde der Update Server gewechselt. Wahrscheinlich deswegen. Ich habe selber das p2.70 drauf und kann ebenfalls nicht connecten, aber nur wegen serverchange update ich nicht.

Gruß JM

Gesendet von meinem GT-I9100 mit der Hardwareluxx App



[Ruebennase]

Hab mich für das OC Formula entschieden. Also müsst ihr meine frage nicht weiter übersehen



[JohnMainhard]

Gute Wahl... Wirst bestimmt Freude mit haben. Mir passt die Farbgebung nicht bei dem Board und dass es eatx ist, aber sonst ein echt schönes Stück.

Gruß JM

Gesendet von meinem GT-I9100 mit der Hardwareluxx App



[ernsthaft]

So, nach dem ich vom Pro3 auf ein MSI GD65 umgestiegen bin, konnte ich die Vcore für 4,5Ghz um satte 32mV senken. Das Pro3 taugt wirklich nur bedingt zum Ocen...



[xXSR1D3RXx]

konnte z.b vom Extreme6 zum OC Formula null Vcore sparen.. eher im gegenteil, das ocf brauchte erst 2-3stufen mehr ..also 15mV. nun nach mehren verschiedenen biosen/uefis testen und passenden nebenspannungen wochen lang testen läufts nun gleich auf.. wollte mich damit nicht zufrieden geben das ich mit dem ocf erst mehr brauchte. entweder hatt ich nen extreme gutes ex6 oder die nehmen sich alle nichts zum ocf. aber im speicher oc'en ist das ocf schon einiges besser und braucht auch weniger spannung bis zu 50mv weniger bei gleichen setup.



[ernsthaft]

Klar das man da nicht viel bzw. nichts einspart, das Extreme6 ist schon sehr gut.



[Swtor]

hi leute hab da mal eine frage
ich hab das extrem6 und die standert temp beim zoggen sind ja schon so an die 60c
aber da viele ihren pc mit 4,5ghz fahren wie hoch sind da die temps und bis wohin muss ich mir keine sorgen machen bei den temps?
temps mit HWiNFO64 gemessen
extrem 6 z77
i5 3570 ohne k + kühler macho rev.a würde gerne auch mit turbo so 4,2ghz haben aber ich habe angst das die temps zu hoch werden

mfg



[Prodigy78]

hey Swtor,

schau doch einfach mal in den OC-Threats was die Leute da mit Luftkühlung so für Werte haben. 4,2 sollten eingetlich gut möglich sein, wenn deine CPU nicht gerade eine schlechtere ist. Maximale Temperatur von Intel laut Spezifikation freigegeben ist 105°C, davor taktet sich die CPU sowieso durch den internen Überhitzungsschutz schon selbst runter (Thema throtteln). Falls die 4.2 ohne Spannungserhöhung der VCore laufen, sollte es kaum heißer werden. Erst durch Erhöhung der VC wird die CPU merklich heißer unter Last. Bis 80° C haste also noch Spielraum, da musst du dir keine Sorgen machen. Viel Erfolg! Gruß



[Swtor]

@Prodigy78

fettes danke



[Swtor]

hab jetzt mal die 4,2 eingestellt laufen beim 3DMark Vantage ohne probleme durch ohne vc erhöung
bei prime95 hab ich aber das problem der er max 4ghz nimmt obwohl 4,2 eingestellt ist aber laut HWiNFO64 Program tacktet er nur bis 4ghz hoch
normal ist das nicht oder ?
mfg



[ernsthaft]

Doch ist normal, 4,2 Ghz ist nur auf einem Kern möglich, werden 4 Kerne beansprucht, sind es 4,0Ghz.
Mehr als 400Mhz kannst über Turbo Multi nicht herausholen, bleibt nur noch der Bus für höhere Übertaktung über.



[Sm0kY88]

servus hab heute meinen pc bissi umgebaut hardware aber ansich alles das gleiche! zusammengebaut startet nicht bekomme kein bild mit der 770!! also hab ich monitor an die intel GPU gehängt [extreme4] ging aber er erkennt im bios die graka nicht! auch meine alte graka will er nicht erkennen!

also bios reset gemacht seit dem geht gar nix fehlercode d6!! Kabel steckt richtig!! andere cpu wurde schon getestet!! jemand nen tipp

EDIT: hab jetzt irgendwie mit der Graka nen bild neuste bios drauf!! irgendwie erkennt er jetzt im bios die iGPU nicht und mehr als 3,8GHz kann ich nicht mehr takten?!!

Board doch nen hau weg wäre dann das 2te in nem guten jahr

EDIT2: bios wieder zurück und das gleiche! unten mal nen screen von cpuz



[Coolsys]

Vom Netz trennen, Powertaste drückem um Restladung zu entfernen, dann das Bios per Jumper zurücksetzen. Erst dann wieder Netz anschließen. (Netz = Strom).



[Sm0kY88]

Bringt nix im bios steht er richtig drin aber bei multi 38 geht nix mehr weiter und die igpu fehlt mit 2 getesteten cpus :/ heiei


Von meinem Apfelphone gesendet mit der Hardwareluxx app



[Beckm@n]

Welches JZ-Bios habt ihr bei eurem z77pro3 drauf?



[Unrockstar]

Hallo Leute

Ich suche derzeit nach einem µATX Brett. Bin zwischen Z77 pro M und Z77 Extreme4 M Hängen geblieben. Meine Frage wäre eine ganz einfache. Brauche ich das Extreme 4M für einen 3570k bei 4ghz und DDR 1333 oder reicht das Pro M auch? Ich habe beide Bretter verglichen, und bis auf den Fehlenden SLI Support nichts gefunden. Kann mir einer was zum OC Verhalten der beiden Teile sagen?
Wichtig sind mir die USB3 Ports und die scheinen bei beiden ja gleich zusein. Da ich eh kein Multi GPU fahre reicht auch eine PCIe 3 Lane. Wichtig ist nur, dass wenn ich unten eine PCIe 1x Soka reinstecke, dass oben immer noch 16 Lanes nutzbar sind

Anbei nochmal beide Boards:
Produktvergleich ASRock Z77 Pro4-M (90-MXGM30-A0UAYZ), ASRock Z77 Extreme4-M (90-MXGKW0-A0UAYZ) | Geizhals Deutschland

Achja die andre HW wird eine Hawaii oder Kepler und dann noch eine SSD und 2 HDDs + BR Laufwerk.. Also eigentlich nichts besonderes.

Danke für eure Hilfe und schönen Abend euch



[Coolsys]

Ich würde zwar mit dem Pro keine Übertaktung durchführen, bei dir hält es sich mit 4GHz aber in Grenzen. Solange dir also 4 GHz reichen und du in dieser Richtung nicht "spielen" magst, sollte das Pro4 reichen. Für das bessere Bauchgefühl würde ich persönlich die <20€ aber dennoch investieren. Ein Bekannter hat zumindest das Extreme4 und konnte seine (wohl relativ schlechte) Sandy Bridge CPU auf immerhin 4,3 GHz spielend leicht übertakten. Er nutzt die Grafikkarte im unteren Slot, da der Macho den ersten Slot blockiert.



[Unrockstar]

Mhh okay.. Lass mich raten, beim Extreme 4M hat der Macho so auch seine Probleme?

Gibt es denn alternativen? Es muss aber ein µATX sein



[Coolsys]

Nein, ich habe mich selbst schon aus Eigeninteresse umgesehen und bis auf wenige Millimeter Unterschied haben alle mATX Boards den Sockel an der gleichen Position, wo durch einen ausladenden Kühler der erste PCI Slot blockiert wird.
Die Alternativen wäre in dem Fall eine Kompaktwasserkühlung, die in etwa das gleiche leistet (Antec 920 wäre gut und brauchbar), oder den Kopf abschalten und ein Board mit 8 Lanes auf dem zweiten PCI Express slot nehmen. Dank PCI 3.0 sollte es immernoch schneller sein als 16 Lanes 2.0, da der Overhead reduziert wurde. Das benötigt aber mindestens einen IvyBridge, oder Haswell mit Z87.



[Unrockstar]

Nein, ich habe mich selbst schon aus Eigeninteresse umgesehen und bis auf wenige Millimeter Unterschied haben alle mATX Boards den Sockel an der gleichen Position, wo durch einen ausladenden Kühler der erste PCI Slot blockiert wird.
Die Alternativen wäre in dem Fall eine Kompaktwasserkühlung, die in etwa das gleiche leistet (Antec 920 wäre gut und brauchbar), oder den Kopf abschalten und ein Board mit 8 Lanes auf dem zweiten PCI Express slot nehmen. Dank PCI 3.0 sollte es immernoch schneller sein als 16 Lanes 2.0, da der Overhead reduziert wurde. Das benötigt aber mindestens einen IvyBridge, oder Haswell mit Z87.

3570k habe ich hier mhh dann wäre ja auch ein H77 Brett ausreichend.. weil OC wird dann eh nicht gemacht.. ich befürchte nur, dass es Platztechnisch dann Probleme bei meinem projekt gibt



[Narbennarr]

Hey,
möchte gern auf ein Asrock Extreme 4 oder Extreme 6 umsteigen. Kann mir nur noch net entscheiden welches. Liegen die Unterschiede nur bei weiteren Anschlüssen (die ich wohl nicht brauche ? ) Oder ist der bessere Kühler den Aufpreis wert?
