[Sammelthread] ASRock Z97 OC Formula (Intel Z97 Chipsatz)

ASRock Incorporation entstand im Jahre 2002 im Zuge der Ausgliederung des ASUSTeK Computer Inc. Tochterunternehmen PEGATRON. Von ASRock werden hauptsächlich Mainboards für den OEM- und Endkundenbereich, aber auch Laptops und HTPC Geräte mit INTEL oder NVIDIA Chipsatz für den Einsatz im Multimedia Bereich produziert. Zur Produktpalette gehören weiterhin DVR Geräte, die zum Beispiel zur Überwachung von Geschäftsräumen eingesetzt werden können.

ASRock's geschäftliche Strategie zielt seit einiger Zeit augenscheinlich darauf ab, nicht nur im Mainboard Segment, sondern auch mit Note- und Netbooks im Low Entry bis zum High End Bereich eine Konkurrenzfähigkeit mit den anderen großen Herstellern anzustreben. Wurde ASRock in seinen Anfangsjahren nur als Hersteller für preiswerte Produkte angesehen, hat sich die Firma inzwischen aber speziell durch die Produktion von gut ausgestatteten Mainboards für den Consumer bis zum High End Bereich einen guten Namen gemacht.

In den letzten Jahren ist ASRock im Bereich der Mainboard Hersteller zum drittgrößten auf der Welt aufgestiegen und hat so bekannte Marken wie MSI oder ECS hinter sich gelassen. Der Hauptsitz von ASRock befindet sich in Taipeh, weitere Niederlassungen des Unternehmen gibt es in den USA und den Niederlanden. Die Niederlassung in den Niederlanden hat bei der Abwicklung von RMA Vorgängen direkt über den Hersteller inzwischen einen sehr guten Ruf erlangt. Der Support und die Kulanz gegenüber den Endkunden ist mehr wie Vorbildlich.​

Das Z97 OC Formula ist mittlerweile ASRock's dritte reinrassiges Overclocking Mainboard im ATX Format mit umfangreichen Tuning Optionen. Entwickelt wurde das Mainboard wieder mit Unterstützung von Nick Shih, dessen Name und Overclocking Ergebnisse in der Oc-Szene mehr wie bekannt sind. Wieder gibt es wie schon gewohnt eine kräftig ausgebaute Spannungsversorgung mit 12 (CPU) + 4 (Ram) Phasen oder das Formula Power Kit. Das UEFI wurde sei den Z77 OC Formula Zeiten mehrfach überarbeitet und besitzt wieder einen sehr umfangreichen Overclocking Abschnitt. Mit den enthaltenden Overclocking Profilen von Nick Shih ist es sogar Laien möglich, einfach und schnell zu Übertakten. Profil auswählen, bestätigen und fertig. Für Profis mögen die in den Profilen verwendeten Spannungswerte allerdings etwas zu großzügig ausgelegt erscheinen, dafür sind diese aber auch in schwierigen Fällen brauchbar. Natürlich unterstützt das ASRock Z97 OC Formula auch den Multi GPU Betrieb von ATI oder NVIDIA Grafikarten, SATA 3 , USB3.0, ein Killer Network Chip ist verbaut und ein sehr guter Soundchip.. Genaueres dazu könnt ihr hier im Sammelthread unter "Produkt Spezifikationen laut ASRock Hompage" oder auf der ASRock Homepage - Z97 OC Formula nachlesen.​

<[Preisvergleich]>=<[Produktseite]>=<[Handbücher]>=<[Speicher-Support]>=<[CPU-Support]>=<[M.2_SSD-Support]>

Das Rear Panel (ATX Blende) des ASRock Z97 OC Formula - Anschlussmöglichkeiten

• - 1 x PS/2 Mouse/Keyboard Port
• - 1 x HDMI Port
• - 1 x Clear CMOS Switch
• - 4 x USB 2.0 Ports
• - 4 x USB 3.0 Ports (ASMedia ASM1074 hub) (Supports ESD Protection (ASRock Full Spike Protection))
• - 2 x USB 3.0 Ports (Intel® Z97) (Supports ESD Protection (ASRock Full Spike Protection))
• - 1 x RJ-45 LAN Port with LED (ACT/LINK LED and SPEED LED)
• - 1 x Optical SPDIF Out Port
• - HD Audio Jacks: Rear Speaker / Central / Bass / Line in / Front Speaker / Microphone

​

Produkt Spezifikationen des Z97 OC Formula Mainboard laut der ASRock Hompage

Spoiler

OC Formula Kit

OC Formula Power Kit
- 12 Phase CPU Power design + 4 Phase Memory Power design
- Digi Power (CPU and Memory)
- Dual-Stack MOSFET (DSM)
- Multiple Filter Cap (MFC) (Filter different noise by 3 different capacitors: DIP solid cap, POSCAP and MLCC)
- Jumbo V

OC Formula Connector Kit
- Hi-Density Power Connector (8 pin)
- 15μ Gold Contact (CPU socket, memory sockets and PCIE x16 slots)

OC Formula Cooling Kit
- 8 Layer PCB
- 4 x 2oz copper

OC Formula Monitor Kit
- Multi Thermal Sensor


Einzigartige Features

ASRock Super Alloy
- XXL Aluminum Alloy Heatsink
- Premium Alloy Choke (Reduces 70% core loss compared to iron powder choke)
- Dual-Stack MOSFET (DSM)
- NexFET™ MOSFET
- Nichicon 12K Platinum Caps (100% Japan made high quality conductive polymer capacitors)
- Sapphire Black PCB

ASRock HDD Saver Technology
ASRock Full Spike Protection
ASRock Conformal Coating
ASRock Cloud
ASRock APP Shop

CPU
- Supports 5th Generation Intel® Core™ i7/i5/i3/Pentium/Celeron® Processors (Socket 1150)
- Supports New 4th and 4th Generation Intel® Xeon/Core™ i7/i5/i3/Pentium/Celeron® Processors (Socket 1150)
- Digi Power design
- 12 Power Phase design
- Supports Intel® Turbo Boost 2.0 Technology
- Supports Intel® K-Series unlocked CPUs
- Supports ASRock BCLK Full-range Overclocking

Chipsatz - Intel® Z97

Arbeitsspeicher
- Dual Channel DDR3 Memory Technology
- 4 x DDR3 DIMM Slots
- Supports DDR3 3400+(OC)/2933(OC)/2800(OC)/2400(OC)/2133(OC)/1866(OC)/1600/1333/1066 non-ECC, un-buffered memory
- Max. capacity of system memory: 32GB*
- Supports Intel® Extreme Memory Profile (XMP) 1.3 / 1.2
*Due to the operating system limitation, the actual memory size may be less than 4GB for the reservation for system usage under Windows® 32-bit OS. For Windows® 64-bit OS with 64-bit CPU, there is no such limitation.

BIOS
- 2 x 64Mb AMI UEFI Legal BIOS with multilingual GUI support (1 x Main BIOS and 1 x Backup BIOS)
- Supports Secure Backup UEFI Technology
- ACPI 1.1 Compliant wake up events
- SMBIOS 2.3.1 Support
- CPU, DRAM, PCH 1.05V, PCH 1.5V Voltage Multi-adjustment


Audio, Video und Netzwerk

Grafik
- Supports Intel® HD Graphics Built-in Visuals : Intel® Quick Sync Video with AVC, MVC (S3D) and MPEG-2 Full HW Encode1, Intel® InTru™ 3D, Intel® Clear Video HD Technology, Intel® Insider™, Intel® HD Graphics 4400/4600
- Pixel Shader 5.0, DirectX 11.1
- Max. shared memory 1792MB
- Supports HDMI with max. resolution up to 4K x 2K (4096x2304) @ 24Hz
- Supports Auto Lip Sync, Deep Color (12bpc), xvYCC and HBR (High Bit Rate Audio) with HDMI Port (Compliant HDMI monitor is required)
- Supports HDCP with HDMI Port
- Supports Full HD 1080p Blu-ray (BD) playback with HDMI Port
*Intel® HD Graphics Built-in Visuals and the VGA outputs can be supported only with processors which are GPU integrated.
**Due to chipset limitation, the Blu-ray playback of Intel® HD Graphics is only supported under Windows® 8 / 8 64-bit / 7 / 7 64-bit.
***Intel® InTru™ 3D is only supported under Windows® 8 / 8 64-bit / 7 / 7 64-bit.

Audio
- 7.1 CH HD Audio with Content Protection (Realtek ALC1150 Audio Codec)
- Premium Blu-ray Audio support
- Supports Surge Protection (ASRock Full Spike Protection)
- Supports Purity Sound™ 2
- Nichicon Fine Gold Series Audio Caps
- 115dB SNR DAC with differential amplifier
- TI NE5532 Premium Headset Amplifier (Supports up to 600 ohm headsets)
- Direct Drive Technology
- EMI shielding cover
- PCB isolate shielding
- Supports DTS Connect

LAN
- PCIE x1 Gigabit LAN 10/100/1000 Mb/s
- Qualcomm Atheros Killer™ E2200 Series
- Supports Qualcomm Atheros Security Wake On Internet Technology
- Supports Wake-On-LAN
- Supports Lightning/ESD Protection (ASRock Full Spike Protection)
- Supports Energy Efficient Ethernet 802.3az
- Supports PXE


Erweiterungsslots / Konnektivität

Steckplätze
- 3 x PCI Express 3.0 x16 Slots (PCIE1/PCIE2/PCIE4: single at x16 (PCIE1); dual at x8 (PCIE1) / x8 (PCIE2); triple at x8 (PCIE1) / x4 (PCIE2) / x4 (PCIE4))
- 1 x PCI Express 2.0 x16 Slot (PCIE6: x4 mode)
- 2 x PCI Express 2.0 x1 Slots
- Supports AMD Quad CrossFireX™, 4-Way CrossFireX™, 3-Way CrossFireX™ and CrossFireX™
- Supports NVIDIA® Quad SLI™ and SLI™

Opslagruimte
- 6 x SATA3 6.0 Gb/s Connectors by Intel® Z97, support RAID (RAID 0, RAID 1, RAID 5, RAID 10, Intel® Rapid Storage Technology 13 and Intel® Smart Response Technology), NCQ, AHCI, Hot Plug and ASRock HDD Saver Technology
- 2 x SATA3 6.0 Gb/s Connectors by ASMedia ASM1061, support NCQ, AHCI, Hot Plug and ASRock HDD Saver Technology
- 1 x SATA Express 10 Gb/s Connector (shared with SATA3_4, SATA3_5 and M.2 Socket)
- 1 x M.2_SSD (NGFF) Socket 3, supports M.2 SATA3 6.0 Gb/s module and M.2 PCI Express module up to Gen2 x2 (10 Gb/s)
*Support to be announced.

Anschlüsse
- 1 x COM Port Header
- 1 x TPM Header
- 1 x Power LED header
- 2 x CPU Fan Connectors (1 x 4-pin, 1 x 3-pin)
- 4 x Chassis Fan Connectors (1 x 4-pin, 3 x 3-pin)
- 1 x Power Fan Connector (3-pin)
- 1 x 24 pin ATX Power Connector
- 2 x 8 pin 12V Power Connectors (Hi-Density Power Connector)
- 1 x HDD Saver Connector
- 1 x PCIe Power Connector
- 1 x Front Panel Audio Connector
- 1 x Thunderbolt™ AIC Connector
- 1 x USB 2.0 Header (Supports 2 USB 2.0 ports) (Supports ESD Protection (ASRock Full Spike Protection))
- 1 x USB 3.0 Header (Supports 2 USB 3.0 ports) (Supports ESD Protection (ASRock Full Spike Protection))
- 1 x Power Switch with LED
- 1 x Reset Switch with LED
- V-Probe™: 2 x 7-set of onboard voltage measurement points laid
- Rapid OC Buttons: +/- buttons to adjust OC frequency
- 1 x Menu Button
- 1 x PCIe ON/OFF Switch
- 1 x Post Status Checker (PSC)
- 1 x Slow Mode Switch
- 1 x LN2 Mode Switch
- 1 x BIOS Selection Switch


Sonstige Features / Verschiedenes

Software and UEFI Software
- ASRock Formula Drive
- ASRock Disk Health Report
- ASRock USB Key
- ASRock Fine-Tuning V-Controller
- ASRock Timing Configurator
- ASRock APP Charger
- ASRock XFast RAM
- ASRock Restart to UEFI

UEFI
- ASRock Full HD UEFI
- ASRock My Favorites in UEFI
- ASRock UEFI Guide
- ASRock NickShih's OC Profile
- ASRock Instant Flash
- ASRock Internet Flash
- ASRock Crashless BIOS
- ASRock OMG (Online Management Guard)
- ASRock UEFI System Browser
- ASRock UEFI Tech Service
- ASRock Dehumidifier
- ASRock Easy RAID Installer
- ASRock Easy Driver Installer

Support-CD
- Drivers, Utilities, AntiVirus Software (Trial Version), Google Chrome Browser and Toolbar, Start8 (30 days trial), Orbweb.ME Professional (Win 8.1 / 7), Killer Network Manager

Produktzubehör
- 1 x ASRock Flexible SLI™ Bridge Connector Cable
- Quick Installation Guide, Support CD, I/O Shield
- 4 x SATA Data Cables
- 1 x HDD Saver Cable
- 1 x Screw for M.2_SSD (NGFF) Socket 3

Hardware Überwachung
- CPU/Chassis temperature sensing
- CPU/Chassis/Power Fan Tachometer
- CPU/Chassis Quiet Fan (Auto adjust chassis fan speed by CPU temperature)
- CPU/Chassis Fan multi-speed control
- Multi Thermal Sensor
- Voltage monitoring: +12V, +5V, +3.3V, CPU Input Voltage, CPU Internal Voltages

Formfaktor
- ATX Form Factor
- High Density Glass Fabric PCB

Betriebssystem
- Microsoft® Windows® 8.1 32-bit / 8.1 64-bit / 8 32-bit / 8 64-bit / 7 32-bit / 7 64-bit

Zertifizierungen
- FCC, CE, WHQL
- ErP/EuP ready (ErP/EuP ready power supply is required)


Achtung:
Bitte beachten Sie, dass Overclocking, inklusive dem Verändern von BIOS-Einstellungen und der Nutzung von Overclockingprogrammen von Drittherstellern, immer ein gewisses Risiko bürgt. Overclocking kann ihre Systemstabilität beeinflussen oder aber zu Schäden Ihrer Komponenten und Geräte führen. Die Ausführung geschieht auf eigene Gefahr und Kosten. Für Schäden die durch Overclocking verursachet werden sind wir nicht verantwortlich.

Die Spezifikationen können ohne vorherigen Hinweis geändert werden. Die Marken und Produktnamen sind Schutzmarken der jeweiligen Firmen. Alle Konfigurationen die von den original Spezifikationen abweichen werden nicht garantiert

Das UEFI des ASRock Z97 OC Formula - Optionen und Einstellmöglichkeiten

Voltage Setting	Min.	Adj (+/-)	Max
CPU Overdrive Voltage (Vcore)	0.100V	0.001V	2.000V
CPU Load-Line Calibration	Yes, 5 Level
CPU Cache Voltage (Vring)	0.100V	0.001V	2.000V
System Agent Voltage (Vccsa) - Offset +/-	-1.000V	0.001V	+1.000V
CPU Analog IO Volatge (Vccioa) - Offset +/-	-1.000V	0.001V	+1.000V
CPU Digital IO Voltage (Vcciod) - Offset +/-	-1.000V	0.001V	+1.000V
CPU Input Voltage (Vccin)	1.200V	0.010V	3.000V
DRAM Voltage	1.000V	0.010V	3.000V
PCH 1.05V	0.778V	0.005V	1.656V
PCH 1.5V	1.103V	0.005V	1.901V
GT Overdrive Voltage (iGPU)	0.100V	0.001V	2.000V

​

Aktuelle UEFI Version von ASRock für das Mainboard:
Hinweis: Diese können entweder in drei verschieden Versionen (Flash unter DOS, Windows oder Instant Flash) auf der Hompage von ASRock gefunden werden oder man benutzt die Online Flash Option im UEFI.

P2.00 UEFI vom 13.03.2018 - Instant Flash Version

[Changelog]
1. Update Haswell CPU Microcode to revision 24
2. Update Broadwell CPU Microcode to revision 1D


P1.80 UEFI vom 29.05.2015 - DOS Version
P1.80 UEFI vom 29.05.2015 - Instant Flash Version
P1.80 UEFI vom 29.05.2015 - Windows Version

[UEFI Version 1.80 vom 29.05.2015 - Änderungen]
1. Update 5th Generation Intel Core Processors microcode.


UEFI Versionen von Nick Shih (Beta):
Anmerkung: Im Download ist nur die UEFI File an sich enthalten. Diese zum flashen einfach auf einen USB-Speicherstick kopieren und dann die Instant Flash Funktion im UEFI nutzen.

BETA UEFI L1.12 vom 03.07.2014 - Download

[Änderungen - Changelog]
1. Support AES enabled and Disabled.


* Hinweis: Das flashen von UEFI Versionen ist immer eine Angelegenheit auf Eigenverantwortung und/oder eigenes Risiko. Die meisten Hersteller lehnen eine Garantieübernahme in Folge eines missglückten Flashvorgangs ab.

Treiber und Tools Download bei ASRock, auch für Beta Versionen (Auswahlseite)

Auswahlseite für Treiber, Tools und UEFI bei ASRock


Eine Alternative Downloadquelle für aktuelle Treiber (auch Beta Versionen)
Da die Treiber auf der ASRock Hompage nicht gerade sehr Aktuell sind, hier eine andere Möglichkeit zum Download der aktuellen Treiber für Chipsatz, Lan, Sound und weitere.

Station-Drivers Hauptseite

Neue (BETA) UEFI Versionen für verschiedene Mainboards gibt es dort übrigens auch.

Unboxing Bilder vom ASRock Z97 OC Formula - Zur Verfügung gestellt von den Usern.

​

Getestetes kompatibles Ram, nach Vorgabe oder Übertaktet:

Corsair DP-CMD16GX3M4A2666C10 : 2666 MHz-CL.10-12-12-31.2T - 1.650V : (XMP) : 4x 4GB : Keine Probleme : Test von emissary42
Corsair DP-CMD16GX3M4A2666C10 : 2400 MHz-CL.9-11-11-25.1T - 1.650V : (OC) : 4x 4GB : Keine Probleme : Test von aerotracks

Corsair DP-CMD8GX3M2A2133C9 : 2133 MHz-CL.9-11-10-27.2T - 1.500V : (XMP) : 2x 4GB : Keine Probleme : Test von chs
Corsair DP-CMD8GX3M2A2133C9 : 2400 MHz-CL.10-11-11-21.1T - 1.500V : (OC) : 2x 4GB : Keine Probleme : Test von aerotracks
Corsair DP-CMD8GX3M2A2133C9 : 2666 MHz-CL.10-12-12-21.1T - 1.680V : (OC) : 2x 4GB : Keine Probleme : Test von aerotracks

Corsair Vengeance LP-CML16GX3M2A1600C9 : 1600 MHz-CL.9-9-9-24-2T - [COLOR="#00800"]1.500V[/COLOR] : (XMP) : 2x 8GB : Keine Probleme : Test von Bin2good

G.Skill Ares-F3-1866C10D-16GAB : 1866 MHz-CL.10-11-10-30-2T - [COLOR="#00800"]1.500V[/COLOR] : (XMP) : 2x 8GB : Keine Probleme : Test von Bin2good

G.Skill Ripjaws-F3-12800CL7D-4GBRM : 2400 MHz-CL.9.12.9.28.2T - 1.650V : (OC) : 2x 2GB : Keine Probleme : Test von aerotracks

G.Skill RipjawsX-F3-2400C11D-8GXM : 2400 MHz-CL.11-13-13-31-2T - 1.650V : (XMP) : 2x 4GB : Keine Probleme : Test von aerotracks
G.Skill RipjawsX-F3-2400C11D-8GXM : 2600 MHz-CL.10-13-12-28-2T - 1.940V : (OC) : 2x 4GB : Keine Probleme : Test von aerotracks

G.Skill TridentX-F3-2400C9Q-16GTXD : 2400 MHz-CL.9.11.11.31.2T - 1.650V : (XMP) : 4x 4GB : Keine Probleme : Test von Punk Sods
G.Skill TridentX-F3-2400C9Q-16GTXD : 2600 MHz-CL.10.12.12.12.1T - 1.635V : (OC) : 4x 4GB : Keine Probleme : Test von Punk Sods

G.Skill TridentX-F3-2400C9D-8GTXD : 2400 MHz-CL.9.11.11.31.2T - 1.650V : (XMP) : 2x 4GB : Keine Probleme : Test von emissary42

G.Skill TridentX-F3-2600C10D-8GTXD : 2600 MHz-CL.10.12.12.31.2T - 1.650V : (XMP) : 2x 4GB : Keine Probleme : Test von Punk Sods
G.Skill TridentX-F3-2600C10D-8GTXD : 2666 MHz-CL.10.12.12.21.1T - 1.650V : (OC) : 2x 4GB : Keine Probleme : Test von Punk Sods
G.Skill TridentX-F3-2600C10D-8GTXD : 2800 MHz-CL.9.12.12.18.1T - 1.940V : (OC) : 2x 4GB : Keine Probleme : Test von Punk Sods


OCZ Platinum-OCZ3P2000C8LV6GK : 2000 MHz-CL.8.9.8.30.2T - 1.650V : (XMP) : 3x 2GB : Keine Probleme : Test von Punk Sods

Patriot Viper 3-PD000287-PV28G213C1K : 2133 MHz-CL.11-11-11-27 -2T - 1.500V : (XMP) : 2x 4GB : Keine Probleme : Test von Bin2good
Patriot Viper 3-PD000287-PV28G213C1K : 2400 MHz-CL.11-13-12-27 -2T - 1.570V : (OC) : 2x 4GB : Keine Probleme : Test von Bin2good

Passende CPU-Wasserkühler, getestet:

Alphacool NexXxoS XP³ mit Watercool M4 Backplate : Einwandfrei : Test von Punk Sods
EK Water Blocks: EK-Supreme HF : Einwandfrei : Test von aerotracks
Phobya UC-1 Extrem "Brass Edtion" mit Watercool M4 Backplate : Einwandfrei : Test von Punk Sods
Thermaltake Water 2.0 Extreme Komplettsystem : Einwandfrei : Test von Punk Sods
Watercool Heatkiller 3.0 mit Watercool M4 Backplate : Einwandfrei : Test von Punk Sods

Passende CPU-Luftkühler, getestet:

Thermalright - Silver Arrow SB-E : Eingeschränkt Nutzbar : Test von aerotracks
* Nur ohne zusätzliche seitliche Lüfter nutzbar, PCI-E Slot 1 kann nicht genutzt werden.

Reviews, Previews, Problemlösungen und Übertaktung:

AnandTech - Asrock Z97 OC Formula Motherboard Review: Less Lamborghini more yellow (Englisch)
HardwareInfo - 42 Intel Z97/H97 chipset moederborden review (Niederländisch)
INSIDE HARDWARE - AsRock Z97 OC Formula: Overclock ai massimi livelli (Italienisch)
LAB501 - ASRock Z97M OC Formula & Z97 OC Formula & ADATA XPG V3 8GB 2933MHz CL12 (Rumänisch)
OCAHOLIC - ASRock Z97 OC Formula Preview (DE, EN, FR, IT)
OCAHOLIC - ASRock Z97 OC Formula Review (DE, EN, FR, IT)
OCLAB - ASRock Z97 OC Formula Review (Russisch)
tom's HARDWARE - Core i7-4790K Overclocked to 7003.38 MHz on ASRock Z97 OC Formula (Englisch)
XFASTEST - ASRock Z97 OC Formula Review
XTREME SYSTEMS - Offical ASRock Z97 OC Formula Thread - Tips / Discussion / BIOS / Tools (Englisch)

______________________________________________________________________________________________________​

Bisher vorgenommene Änderungen am Z97 OC Formula Sammelthread (seit dem 10.07.2014):

Spoiler

10.07.2014 - [WIP] Erste Vorarbeit online gestellt.
11.07.2014 - [WIP] Bilder und Text Ergänzungen hinzugefügt
12.07.2014 - [WIP] Um Screenshots vom UEFI ergänzt.
13.07.2014 - [WIP] Mainboard Bild ausgetauscht - M2_SSD Support Link eingebaut.
14.07.2014 - [WIP] Rubrik Unboxing Bilder hinzugefügt.
16.07.2014 - [WIP] Rear Panel Beschreibung und Mainboard Spezifikationen hinzugefügt
17.07.2014 - Erste Version fertig gestellt.
17.07.2014 - Rubrik "Reviews..." aktualisiert.
18.07.2014 - Panel Bild ausgetauscht, Tabelle der einstellbaren Spannungen hinzugefügt. Dank an emissary42 dafür.
25.07.2014 - Listen aktualisiert: Kühler und Ram.
26.07.2014 - Ram Liste aktualisiert.
29.07.2014 - Ram Liste aktualisiert.
31.07.2014 - Ram Liste überarbeitet, VDIMM farblich angepasst.
12.08.2014 - Rubrik "Reviews..." aktualisiert.
10.09.2014 - Rubrik "Reviews, Previews, Problemlösungen und Übertaktung" aktualisiert.
25.09.2014 - Kleine Anpassung vorgenommen.
14.10.2014 - Rubrik "Reviews, Previews, Problemlösungen und Übertaktung" aktualisiert.
16.10.2014 - Ram Liste aktualisiert.
09.01.2015 - Neues UEFI eingetragen.
01.08.2015 - Aktuelle UEFI Version eingetragen - Ram Liste: G.Skill TridentX-F3-2600C10D-8GTXD hinzu gefügt.
15.03.2018 - UEFI Liste aktualisiert.



[GmR]

Ihr wisst aber das ich nur von einer Grafikkarte rede.



[emissary42]

Die Anzahl der Grafikkarten spielt keine Rolle. Alle 16 Lanes der CPU an jedem PEG verfügbar zu machen ist schlichtweg zu komplex und teuer. Man würde dafür Unmengen an PCIe Multiplexer Switches und noch mehr Platz im PCB für die entsprechenden Leitungen benötigen. Deshalb gibt es in der Regel nur einen Steckplatz, der mehr oder weniger direkt an die CPU angebunden ist. Die anderen Steckplätze bekommen mit (PCIe Multiplexer) Switches einen Teil dieser Anbindung zugewiesen, wenn sie benötigt wird (allein für das Umschalten von PCIe 3.0 x16/x0 -> x8/x8 benötigt man bereits 4x ASM1480).



[Wernersen]

Klasse beschrieben



[GmR]

Weiß zufällig jmd wieviel Lüfter ich auf einen Slot stecken kann ?
Bzw weiß einer wieviel die Anschlüssen für die Lüfer abkönnen ?



[Wernersen]

Es kommt auch auf die Lüfter an.
Ein Lüfter-Slot kann sicher etwas mehr ab.
2-3 Lüfter mit wenig Leistung gehen sicher i.O.



[emissary42]

Wie Wernersen schon sagt, hängt das von den Lüftern und deren Strombedarf ab. Bis 1A Gesamtbelastung pro Anschluss solltest du auf der sicheren Seite sein. Es gibt zwar auch Aussagen darüber, dass die Anschlüsse noch höher belastbar sind (bis 2A), aber verbindlich kann dir das nur der ASRock Support beantworten.



[cO_Oo NiK]

Guten Morgen zusammen,

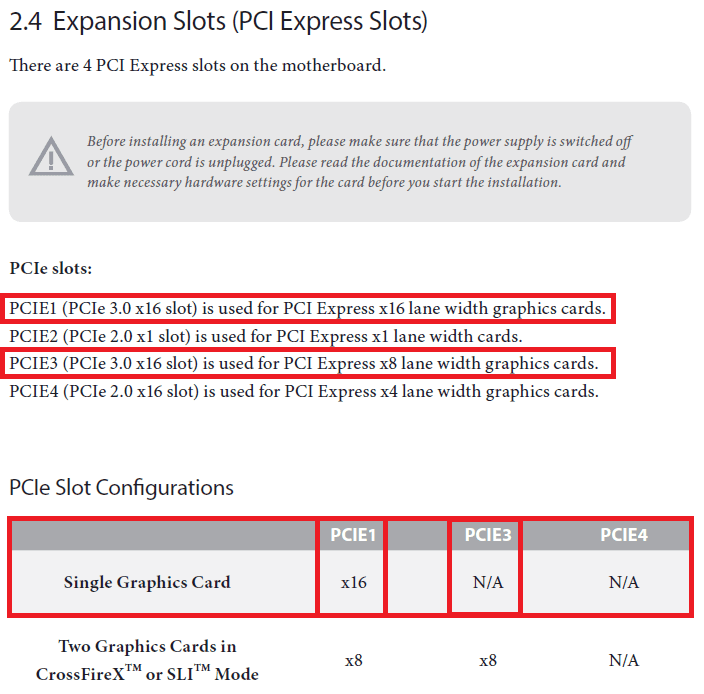

ich besitze die M-ATX Version des Z97 OC Formula (Z97M OCF) und plane den Einsatz eines Accelero Xtreme IV auf meiner GTX 980. Die Karte steckt im PCIE1 Slot. Da ich jetzt schon mit dem Standard Kühler bzw. der Backplate an den RAM Slots kratze würde ich die GraKa gerne auf den PCIE3 klemmen. Die Frage ist: wie ist dieser Port angebunden. x16 oder x8. Im Handbuch ist das für mich nicht 100% eindeutig beschrieben.





Hier nochmal die Hardware Spezifikationen:
Mainboard: Z97M OC Formula
Grafikkarte: PNY GTX 980 pure performance OC
Grafikkartenkühler: Accelero Xtreme IV

Ich danke euch im voraus!

EDIT: Hat sich erledigt. Wer lesen kann ich klar im Vorteil. Ich habe mir die Seite vorher mal genauer durchgelesen. Da steht ja schon die Antwort. Dennoch finde ich die Beschreibung im Benutzerhandbuch irreführend.



[ThuNd3r1982]

Ich würde sagen das er nur mit x8 angebunden ist. So verstehe ich das zumindest



[cO_Oo NiK]

Heute abend stecke ich die Karte mal auf den PCIE3. Dann werde ich es genau wissen Nur um gaaaanz Sicher zu sein!



[Punk Sods]

Das Thema wurde erst vor kurzem (wieder mal) behandelt.

Nur der erste PCI-E 3.0 Slot hat eine 16x Anbindung, PCI-E 3.0 Slot 3 "nur" 8x. In der Praxis macht das aber in der Leistung nur 2-3% weniger bei 8x aus, ist im Alltag uninteressant.


Gruß

Heinrich



[cO_Oo NiK]

Punk Sods
Ich hab die Beiträge auch gelesen und habe auch gesehen, das die Frage des öfteren kommt. Mich hat die Bedienungsanleitung an der Stelle verwirrt da hier von 2x PCI Express 3.0 x16 Slots (PCIE1/PCIE3: single at x16) die Rede ist.



Ich fand diesen Artikel (ausser dem was hier Beschrieben ist) auch noch Hilfreich:

PCI-Express-Mythos untersucht: x16/x16 gegen x8/x8 mit GTX 780 Ti SLI [Special der Woche]

Die ersten 8 Lanes an PCIE1 sind fest mit der CPU verbunden, während die hinteren 8 Lanes auf PCIE1 = x8 + x8 = x16 oder an PCIE3 x8/x8 geleitet werden können. Hab ich das richtig verstanden?

Danke nochmal für die Erklärung!



[Trust13]

Was immer wieder zu Missverständnissen führt, ist die Verwechslung von der Bauform (x16 Slot) mit der Anbindung x16. Sind irgendwie nicht so toll gewählt diese Bezeichnungen...



[cO_Oo NiK]

Moin zusammen,

ich hab gestern abend einen Versuch gestartet. Ich habe die Grafikkarte einmal auf PCIE1 gesteckt und Fire Strike, Fire Strike Extreme und Fire Strike Ultra laufen lassen. Das gleiche dann auf PCIE3.

Hier das Ergebnis:



Jetzt die Frage an die Fachmänner:
Kann man auf Grundlage von diesem Ergebnis davon ausgehen, das die Grafikkarte auf PCIE3 die gleiche Leistung entfalten kann wie auf PCIE1? Oder müsste ich anders an den Versuch heran gehen. Vielleicht noch ein anderes Benchmark laufen lassen?!

Gruß, Niels



[aerotracks]

Moin, das Board sollte auf Gen3 schalten unter Last. Wenn es das nicht tut, musst du im BIOS nachhelfen und die Option manuell setzen.
Die Frage mit der Anbindung x8 vs x16 hast du dir ja selber beantwortet



[cO_Oo NiK]

Danke für den Hinweis!



[cO_Oo NiK]

Nutzt jemand von euch eine M.2 SSD? Hatte vorhin massive Probleme Windows darauf zu installieren.

Ich Nutze auch eine M.2 SSD als Systemplatte. Ich hatte bei der Installation keine Probleme. Was ich bis jetzt nicht hin bekommen habe ist eine Kombination aus M.2 Systemplatte und einem RAID Verbund (2x256GB=512GB) für Games (Daten liegen auf dem NAS). Bevor die Frage kommt. Ich hätte auch lieber eine 512GB. Aber die 2 x256GB lagen noch hier rum. Sobald ich von AHCI auf RAID umstelle wird nach dem Booten die M.2 nicht mehr erkannt. Kann es evtl. daran liegen, auf welchen SATA Anschlüssen die zwei SSD´s hängen?

Gruß, Niels



[ThuNd3r1982]

Ja sobald die M.2 SSD angeschossen ist fallen glaub ich zwei SATA Anschlüsse weg



[Punk Sods]

Ein Port teilt sich die Anbindung.

Müsste von den Intel der mittlere unten sein, b.z.w. Port 5, wenn ich das noch richtig weiß. Also nur entweder oder, sonst wird im Falle einer "Doppelbelegung" ein Laufwerk nicht erkannt.
RAID an sich sollte auf jeden Fall mir den SSD an den SATA Anschlüssen klappen.


Gruß

Heinrich



[cO_Oo NiK]

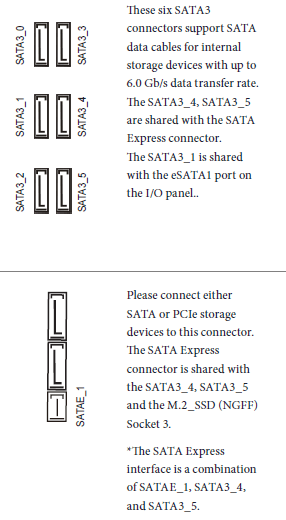

Ich war der Meiung (ich rede jetzt mal nur von dem z97m) das sich der M.2 Port eine Anbindung mit dem SATA Express Port teilt. Also entweder SATA Express oder M.2. Aber laut Anleitung gesellt sich auch noch SATA 3_4 und SATA 3_5 dazu.




Ich stecke am Wochenende mal die 2 SSD Platten auf SATA Port 3_0 und 3_3. Die sitzen bei der mATX Version ganz blöd direkt hinter der GraKa. Aber ich habe ja sowieso vor die auf PCIE3 zu setzten. Dann komme ich ja gut dran



[swdtechnik]

Mit diesem Board hat sich meine laaaaaange Suche(insgesamt habe ich 19 Mainboards getestet, hat mir ein bissl Geld gekostet aber bin halt suchtig ) nach besten Z87/Z97 Board endlich ein Ende!

Das Board ist mein Favorit in wirklich jede Disziplin(außer vielleicht PCI-E Slot Positionierung) von arbeiten, gaming, Qualität Bauteile, benchen undsw.
Klasse Arbeit ASRock, bin voll begeistert



MfG
swdtechnik



[emissary42]

Mit diesem Board hat sich meine laaaaaange Suche(insgesamt habe ich 19 Mainboards getestet...

Vollständige Liste?^^



[swdtechnik]

Vollständige Liste?^^

Klingt zwar unreal aber ich habe die alle durch(die Liste ist genau so wie ich die zeitlich gekauft habe):
MSI Z87 MPower > alles war gut aber irgendwie war das einfach nicht "MEINS"
MSI Z87-GD65 Gaming > bestens für Gaming geeignet, zum OCen passt es nicht so sehr, arbeiten auch kein Problem, habe es hier im Forum verkauft
ASUS Z87-Pro > 5 Tage gestestet, auch nicht gefallen.
ASUS Z87-Deluxe > werkelt immer noch im Tochter Rechner
ASRock Fatal1ty Z87 Killer > habe es nach zwei Tage verkauft
ASUS TUF Sabertooth Z87 > tolles Board ehrlich gesagt weiß ich selber nicht warum es mir nicht gefallen hat
ASRock Fatal1ty Z87 Professional > zweite Versuch mit ASRock aber auch nichts., Woche und es ist weg
Gigabyte GA-Z87X-UD3H > hier schreibe ich lieber ganz kurz, BIOS war der Grund warum ich das Board nach 4 Tage verkauft habe
ASRock Z87 Extreme4 > auch kein schlechtes Board aber irgendwie fehlt was an Features oder Extras, oder ich bin halt so
Gigabyte G1.Sniper Z87 > war leider defekt und ich habe meine 14 Tage Rückgaberecht genutzt
MSI Z97-G43 Gaming > habe als erstes Z97 Board gekauft bis die andere Boards da wären, kann also nicht meckern aber nach knapp 3 Wochen habe es verkauft
MSI Z87 XPower > wirklich klasse Board mit alles was man sich wünschen kann, habe es erst seit kurzem hier im Forum verkauft
ASRock Fatal1ty Z97 Killer > sauber Board aber wie immer hats mir sagen wir mal so, nicht geschmeckt
ASRock Z97 Extreme4 > kein Probleme mit dem Board nur hat es mir mein Bruder weggenommen für sein Gamingrig
MSI Z97 Gaming 5 >auch klasse Gaming Board, verkauft, warte immer noch aufs Geldeingang
ASUS ROG Maximus VII Hero > ist noch hier
ASUS Z97-Deluxe > eigentlich ist es nicht mein Board sondern Bruder seins, auf dem leuft grad eine Wunder Cpu(4790K) 5GHz mit 1.3V
ASUS ROG Maximus VII Formula/Watch Dogs > ist noch hier in meinem Gaming Rechner
===>ASRock Z97 OC Formula <=== und tadaaaa, ich liebe es
an dem Bolide gefällt mir wirklich alles, jede Kleinigkeit von Aussehen bis auf die verbaute Teile

so bin ich bzw. meine lange Suche nach einem Board mit dem ich in jede Lage zufrieden wäre was nun wie gesagt ein glückliches Ende hat

MfG
swdtechnik


P.S. davor waren auch 7 2011 Boards, auch aus verschiedenen Preisklassen aber das ist eine andere Geschichte



[aerotracks]

impressive

2011 Board kriege ich morgen auch eines rein



[swdtechnik]

impressive

2011 Board kriege ich morgen auch eines rein

was für eins wird es?



[aerotracks]

Ein X99S SLI Plus, seit Sockel A Zeiten mal wieder ein MSI



[Digg]

Es gibt wohl mittlerweile ein Beta Bios. ASRock > Z97 OC Formula



[Dionysos808]

"Improve GTX Titan X SLI compatibility."

Wenn's nur das ist, bleib' ich bei 1.30.



[cO_Oo NiK]

Guten Morgen zusammen,

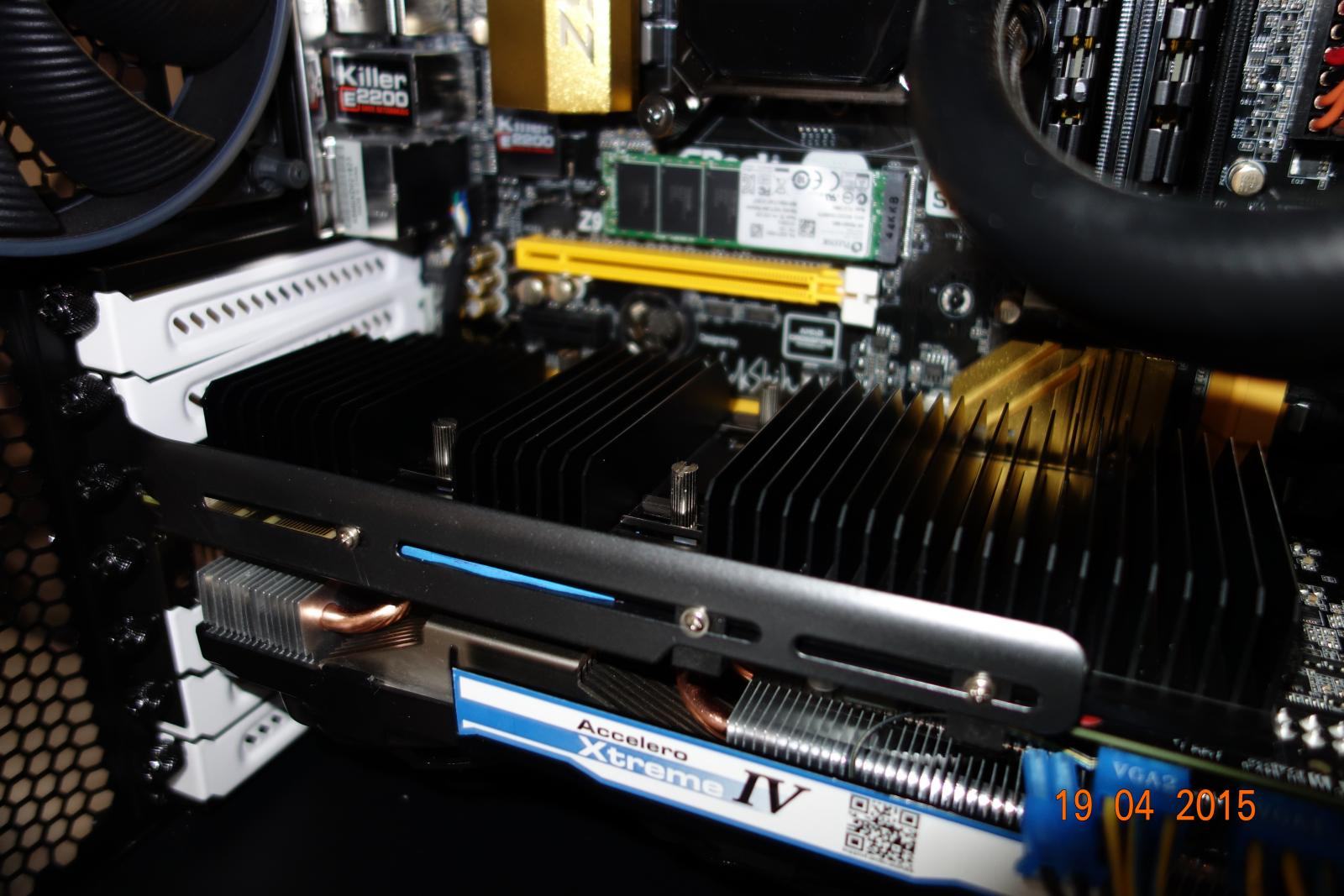

ich besitze die M-ATX Version des Z97 OC Formula (Z97M OCF) und plane den Einsatz eines Accelero Xtreme IV auf meiner GTX 980. Die Karte steckt im PCIE1 Slot. Da ich jetzt schon mit dem Standard Kühler bzw. der Backplate an den RAM Slots kratze würde ich die GraKa gerne auf den PCIE3 klemmen. Die Frage ist: wie ist dieser Port angebunden. x16 oder x8. Im Handbuch ist das für mich nicht 100% eindeutig beschrieben.

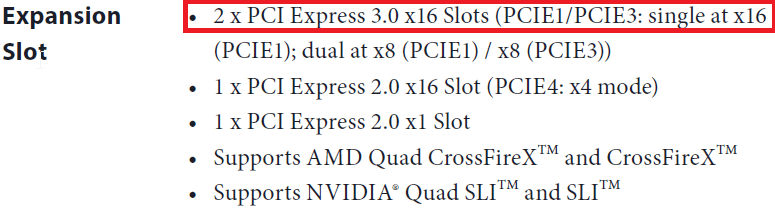

Anhang anzeigen 318913


Hier nochmal die Hardware Spezifikationen:
Mainboard: Z97M OC Formula
Grafikkarte: PNY GTX 980 pure performance OC
Grafikkartenkühler: Accelero Xtreme IV

Ich danke euch im voraus!

EDIT: Hat sich erledigt. Wer lesen kann ich klar im Vorteil. Ich habe mir die Seite vorher mal genauer durchgelesen. Da steht ja schon die Antwort. Dennoch finde ich die Beschreibung im Benutzerhandbuch irreführend.

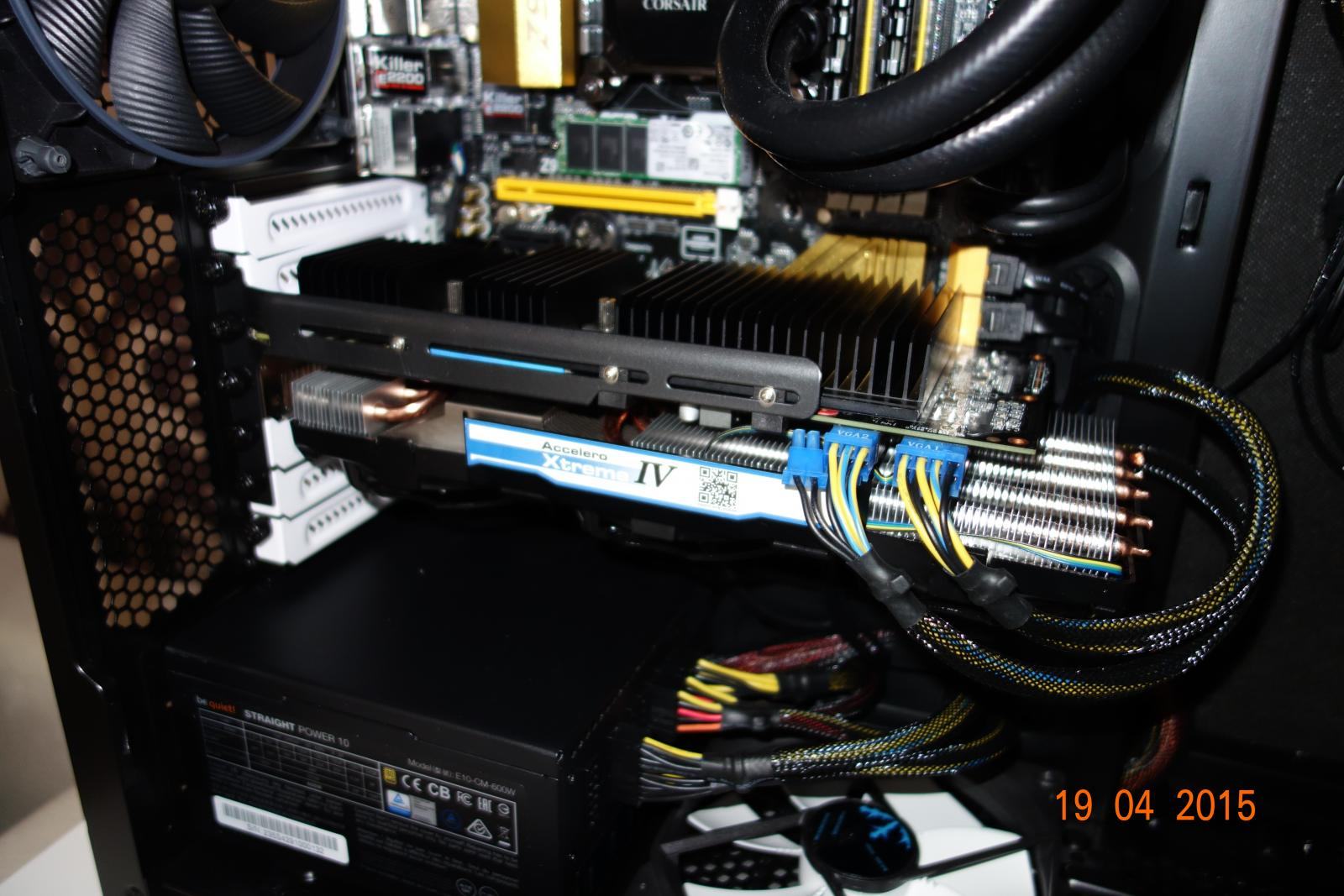

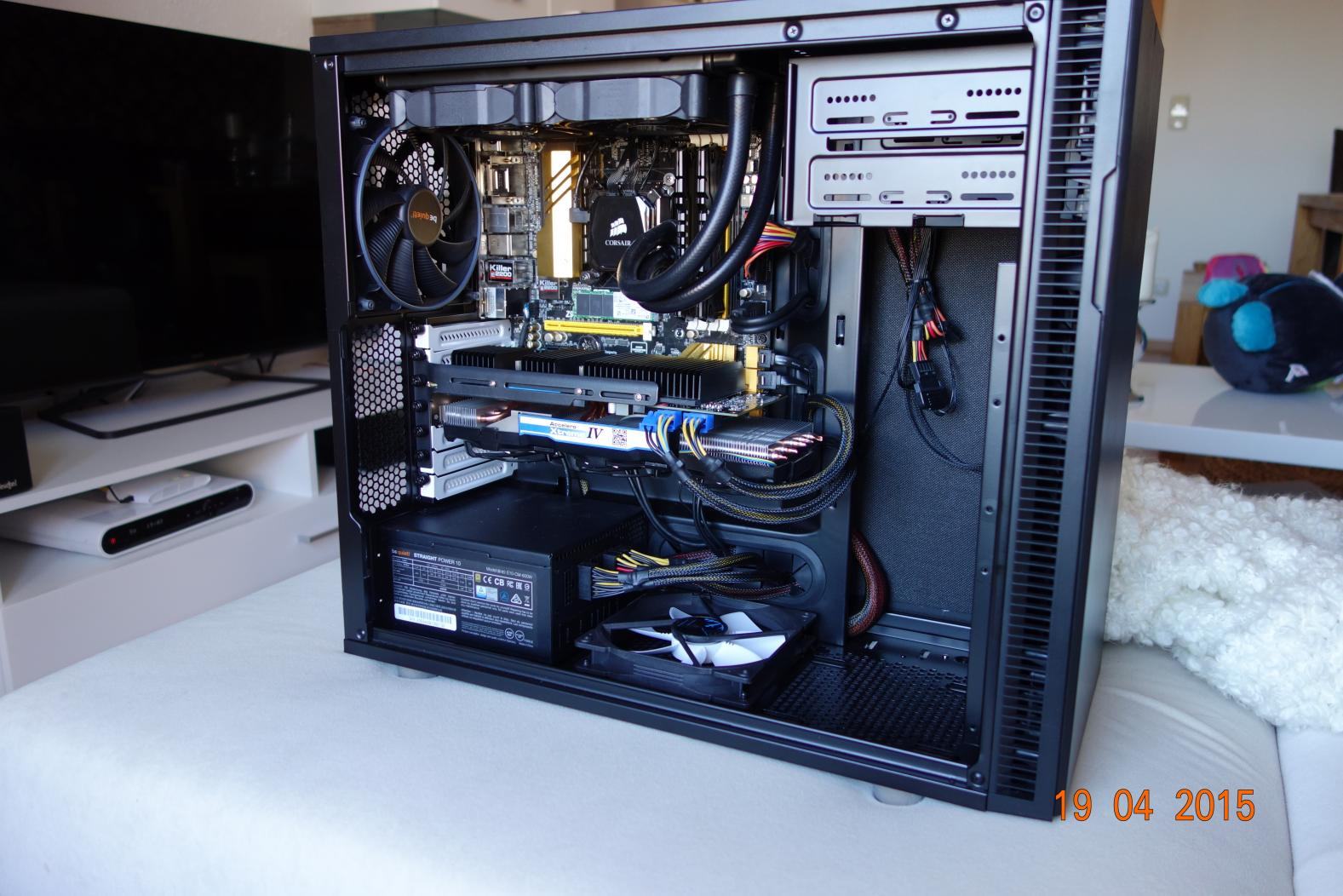

Ich hab die Karte jetzt auf den PCIE3 gesteckt. Der Accelero Xtreme IV ist installiert. Funktioniert alles wunderbar. Ich bin begeistert.






Der Original Lüfter lief immer am Limit auf 79° bei entsprechender Lautstärke. Mit dem neuen Kühler liegt die Temparatur max. bei 62°. Die Lüfter laufen auf 30%.



[2ultima4]

habe mit dem Board ein SLI Problem. Besser ich habe keine SLI Auswahlmöglichkeit in der NVidia Systemsteuerung!
BIOS 1.30 und das Beta 1.52 ausprobiert. NVidia Treiber verschiedene ausprobiert. Beide Karten werden erkannt und funktionieren.
PCIe Slot 1+2 benutzt.
Habe jetzt keinen Plan mehr. Achso 3 SLI Brücken schon ausprobiert...... Gen3 und Auto im Bios .... egal.

übrigens gibt's das Board jetzt schon ab 119€ bei Amazon, meins ist aber von nem PC Shop für über 200€



[Digg]

In der Beschreibung bei dem Amazon Händler steht. : MB Intel 1150 ASRock Z97 Anniversary

Also wird nicht das OCF sein.
Zu deinem SLI Problem kann ich dir leider keinen Tipp geben.
