[User-Review] ASUS Hyper m.2 X16

[besterino]

@Trambahner: Falls Du da nachfragst und tatsächlich ein entsprechendes Bios bekommst, melde ich direkt mal Bedarf an. Hab zwar momentan immer noch nicht die gewünschten SSD dafür beisammen, aber das leg' ich mir dann schonmal auf Halde...



[mgutt]

Gibt es ein Intel Workstation mATX Board mit x4x4x4x4? Bei den X99 Boards finde ich nichts in den Anleitungen. Da kann man dann nur ja oder nein einstellen, aber nicht wie die Aufteilung sein soll. Ich vermute daher, dass das nur x8/x8 ist. Aber sollte das 2011-3 nicht können oder ist das dann eine Einschränkung von X99?



[danielmayer]

X99 hat selten - falls überhaupt - Bifurcation-Support per Default. Meine beiden Boards jedenfalls nicht: Asrock KillerX99M und X99 Extreme4. Es gibt allerdings eine Modding-Möglichlichkeit, die ich allerdings noch nie ausprobiert habe:

[Guide] - How to Bifurcate a PCI-E slot

Recently I have been experimenting with splitting my last unused 8X PCI-E Slot in half. Because I now have a 40 lane cpu and my two GPU’s both take 16X lanes placing a NVME drive on the last slot leaves me with 4X lanes that are wasted. In my case I also have an onboard M.2 connector with an...

www.win-raid.com



[mgutt]

Hm Modding ist nicht so meins.

Was gibt es denn sonst für Optionen in der Intel Welt? Nur C6xx Server Chipsätze?

EDIT: Schade, dass das ein Full ATX Board ist:

WS C422 PRO/SE｜Mainboards｜ASUS Deutschland

www.asus.com

Es steht zwar nirgends was von Bifurcation, aber auf der Seite und der Anleitung wird die Hyper X Karte beschrieben. Das Board hat also x4x4x4x4 Bifurcation. Auf wie vielen Slots... keine Ahnung.

EDIT2: x4x4x4x4 ginge sogar bei den ersten drei Slots!

[Motherboard] Compatibility of PCIE bifurcation between Hyper M.2 series Cards and Add-On Graphic Cards | Official Support | ASUS Global

Laut Intel hat der Chipsatz eine TDP von 6W. Das ist sind 10 bis 20W weniger als ein C6xx Chipsatz hat:

List of Intel chipsets - Wikipedia

en.wikipedia.org

Und laut Anleitung kann man den BMC deaktivieren, was auch noch mal den Grundverbrauch senken sollte:

Das einzige C422 in mATX ist das Supermicro X11SRM-F und das hat nur einen x16 Slot:

X11SRM-F | Motherboards | Products | Supermicro

www.supermicro.com

Welchen Sinn hat dieses Board?! ^^



[AliManali]

Nur C6xx Server Chipsätze?

Mein C612 Board kann es auf jeden Fall nicht leider.



[mgutt]

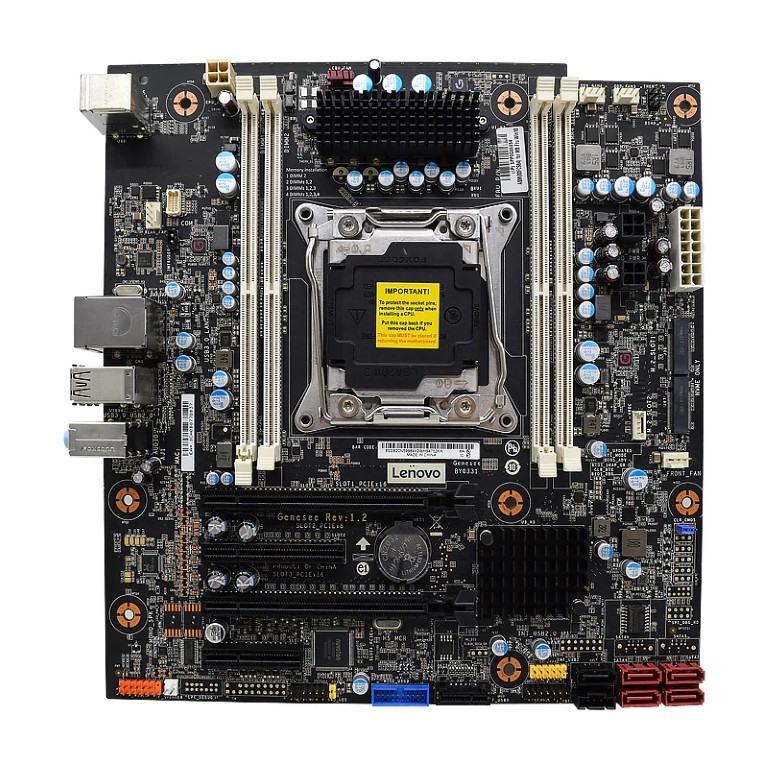

Nicht ganz mATX, aber sehr nah dran ist das Lenovo 00FC984. Das ist ein Ersatzteil aus dem P520c. Es steht oben nur ein bisschen ab und ich habe im LG Forum gelesen, dass die neueste BIOS Version Bifurcation erlaubt.

Was mir dann noch sehr gefällt, dass es kein IPMI hat. Leider stehen die M.2 Slots nach rechts ab (Lenovo montiert die dann im Case an der Position), aber das sollte lösbar sein. Jedenfalls deutlich besser als das Supermicro.



[littledevil]

Hat das lenovo board jmd so im ei satz. Wie bindet man ein atx nt an?
