[Sammelthread] Asus M3A32-MVP Deluxe (WiFi/AP) (AMD 790FX) [3]

Wer den Thread übernehmen möchte, schreibt mir bitte eine PN. Danke. :) Übernommen von Raeven. Danke für die Vorabeit.


ASUS M3A32-MVP Deluxe WiFi/AP



Details:

Sockel: AM2+
Prozessoren: Sempron, Sempron64 LE, Athlon 64, Athlon 64 X2, Athlon 64 FX, Athlon X2 BE, Opteron, Phenom FX, Phenom X4, Phenom X2 , Phenom BE
Chipsatz: AMD 790FX
Steckplätze: PCI (32 Bit) 2x, PCIe 2.0 x16 4x
Bustakt: 1600-5200 MT/s
BIOS: AMI
Formfaktor: ATX
Netzteilanschluss: ATX12V 2.0 (24Pin + 4Pin)
RAM: max 8192 MB DDR2, 4x Steckplätze (DDR2-533, 667, 800, 1066) -Dual Channel Ja - ECC-Speicher Ja - Registered-Speicher Nein - Fully Buffered wird benötigt Nein
Anschlüsse: 1x PS/2, 1x Floppy
IDE: Ultra DMA/133, Maximale Geräteanzahl 2, Kanäle 1
SATA1: 4x Intern - Serial ATA/300 - Max. Übertragungsrate 300 MB/s, 3,0 GBit/s - Chip ATI SB600 - RAID Level 0, 1, 0+1
SATA2: 2x Intern - 1x Extern - Serial ATA/300 - Max. Übertragungsrate 300 MB/s, 3,0 GBit/s - Chip Marvell 88SE6111/6121 - RAID Level 0, 1, 0+1
USB Controller: 10x USB 2.0 - Maximale Geräteanzahl 127 - 1 Kanal
FireWire Controller: 2x - Maximale Geräteanzahl 63 - 1 Kanal
Sound: Chip ADI 1988 - Eingänge: 1 x Line-In - 1 x Mikrofon - Ausgänge: 4 x Line-Out - 1 x Digital-Out (optisch) - 1 x Digital-Out (koaxial) - bis zu 8 analoge Kanäle - 8-Kanal Surround
LAN: LAN 10/100/1000 MBit/s - Chipsatz Marvell



Nur WiFi/AP:

LAN 2: WLAN 11 MBit/s (11b), 54 MBit/s (11g)
Die Ram-Heatpipe-Kühlung ist NUR bei der WiFi/AP Version dabei!



Diverse Anmerkungen:

PCI-E: Bei 4 Grafikkarten, sind alle 4 PCI-E nur mit 8 Lanes angebunden, bei 2 Grafikkarten mit 16 Lanes. Im Falle von 2 Grafikkarten + 2 PCI-E 1x / 2x Karten, werden die Grafikkarten weiterhin mit 16 Lanes betrieben, die beiden anderen mit einer Lane.
Marvel Lan und Raid Controller sind ebenfalls mit PCI-E angebunden.



Bisherige Biosversionen:

Code:
Version|                Beschreibung                 | AOD  | Status  | Link

  503  | auf den ersten Release Versionen des Boards | Nein | release | ---
  601  |                     ---                     | ---  | release | ---
  603  | erstes offizieles Bios auf der ASUS Seite   | Ja   | Final   | ---
  701  | schlechtes Phenom OC                        | Nein | Beta    | [URL="http://www.gravedigga.de/gravedigga/M3A32-MVP%20Deluxe/Bios/0701.rar"]Download[/URL]
  701  | zurückgezogener Release - OC wie bei 603    | Ja   | Final   | ---
  702  |                     ---                     | ---  | Beta    | ---
  704  | neue Optionen wie NB HT-Link Multiplikator  | Ja   | Beta    | [URL="http://images.anandtech.com/reviews/motherboards/asus/x38-maximus-formula-se/M3A32-MVP_Deluxe_0704.rar"]Download[/URL]
  801  | einige Fehler sollen behoben sein           | Nein | Beta    | ---
  801  | einige Fehler sollen behoben sein           | Ja   | Final   | ---
  1001 |                     ---                     | ---  | Beta    | [URL="http://www.computerbase.de/forum/showpost.php?p=3954575&postcount=18"]Download[/URL]
  1002 | Verbesserte WLAN Geschwindigkeit            | Ja   | Final   | [URL="http://www.computerbase.de/forum/showpost.php?p=4006966&postcount=20"]Download[/URL]




Bekannte Probleme und Lösungen:

Problem: Techtrancer
mögliche Lösung: Ignorieren, hilft dies nichts: Forum verlassen

Problem: Schlechtes OC (unter 3 GHz)
mögliche Lösung: Kauft euch ein Foxconn A79A-S, beide kammen bei mir mit ALLEN meinen 6 Phenoms auf 3 GHz (unter Vista64), etwas was beide ASUS ums verrecken nicht machen wollten. Das Foxconn ist auch von keinen anderen ASUS Problemen belasstet.

Problem: Mainboard bootet, aber Windows nicht (Blouscreen / schwarzer Bildschirm)
mögliche Lösung: Die Option T2 Enable auf enable setzten, das Bord setzt fast immer T1, was nicht alle Rams können

Problem: aktiviertes Crossfire funktioniert nicht
mögliche Lösung: Sollten 8 GB Ram verbaut worden sein, müssen zur Zeit 4 GB wieder ausgebaut werden.

Problem: Marvel Raid ist nicht Bootfähig
mögliche Lösung: Der Marvel Controler ist zur Zeit nur dann bootfähig, solange kein ATI Raid aktiviert ist.

Problem: PC friert ohne Gründe ein (Phenom CPU - übertaktet - Primestable)
mögliche Lösung: CPU runtertakten, obwohl Prime keine Fehler anzeigt, kann der PC trozdem einfrieren!
mögliche Lösung: CPU Multiplikator auf AUTO setzen

Problem: AMD Overdrive (AOD) funktioniert nicht - PC friert ein
mögliche Lösung: Das Bios 603 installieren - ob 801 AOD fähig ist, habe ich noch nicht getestet, wer Infos hat, her damit.

Problem: Der NB HT Link kann nicht verstellt werden.
mögliche Lösung: Ab dem Bios 704 ist hierfür eine eigene Option eingebaut.

Problem: Der PC geht nicht mehr an, nachdem verstellen von Ram Optionen (Lüfter laufen aber)
mögliche Lösung: Das Autoreseten scheint nicht bei Ram-Einstellungen zu funktionieren - Reset per Mainboardjumper.

Problem: DDR2 1066 wird nur mit max DDR2 800 Betrieben (AMD Athlon 64 X2)
mögliche Lösung: Der Speichercontroler sitzt auf der CPU, nicht auf dem Mainboard. Das Mainboard liefert nur die nötigen Leitungen für den DDR2 1066 Betrieb. Da der Athlon offiziel nicht mit DDR2 1066 umgehen kann, gibt das Board auch nur das max. erlaubte an. Zur Zeit sind nur die Phenom CPUs in der Lage, offiziel mit DDR2 1066 umzugehen. Jedoch kann mitels übertakten, immer noch DDR2 1066 erreicht werden (solange es eben die CPU mitmacht)

Problem: Der Phenom läst sich fast oder gar nicht übertakten
mögliche Lösung: Liegt meist an der CPU, das OC, reicht aktuel von 0 - 3,2 / 3,4 GHz. Es gibt sogar einige, die nichtmal den standard Takt schaffen. Hier hilft nur ein neuer Phenom und viel Glück. Bitte auch den Phenom OC Topic hierführ beachten.

Problem: Hot Plug and Play Fähigkeit ist beim e-SATA nicht vorhanden.
mögliche Lösung: http://www.forumdeluxx.de/forum/showthread.php?t=462195

Probloem: AMD Overdrive funktioniert mit keinem Bios.
mögliche Lösung: AMD Overdrive funktioniert nur, wenn im Bios alle Werte, unter den von AOD möglichen Werten liegen. Liegt auch nur ein Wert drüber (zB CPU V), so fiert AOD den PC ein.

Probloem: Pfeifen beim Sound unter Vista, welches mit zunehmender Lautstärke ebenfals lauter wird.
mögliche Lösung: Einfach systemsteuerung dann auf sounds doppelklick auf lautsprecher dann oben auf pegel und die pc sounds deaktiviren schon ist es weg und meinen ohren geht es besser. by imhotep07

Probloem: PC ist leicht instabil, im zusammenspiel mit einem Phenom im B3 Steping
mögliche Lösung: Auf das Bios 1002 flashen, ältere Versionen erkennen den B3 als B2




Bekannte Probleme ohne Lösung:

Problem: PCI-E Raidcontroler, wird nicht erkannt.

Problem: Welche Wasserkühlung passt auf das Board?

Problem: Wlan von der Wifi Version funktioniert nicht.

Problem: HD3870 Crossfire - Kein 3D Modus

Problem: PC Prime stabel - Denoch freezes bei Videos (Athlon X2)

Problem: WiFi Treiber für Linux - woher beziehen?



OC Ergebnisse

Code:
FSB | Volt | Takt | Stepping | Stabil | Bios |   Kühlung   |   CPU   | User

200 | 1,31 | 2909 | 0747MPMW |   Ja   | 801  | Luftkühlung | 9600 BE | Reous
200 | 1,53 | 2600 | 0747MPMW |  Nein  | 801  | Luftkühlung | 9600 BE | Raeven
200 | 1,35 | 2500 | 0747MPMW |   Ja   | 603  | Luftkühlung | 9600 BE | Raeven
200 | 1,15 | 2400 | 0747MPMW |   Ja   | 801  | Luftkühlung | 9600 BE | Raeven
Für die OC Liste: Stabil = 3 Stunden Prime + Screen - Instabil = Windows hochfahren + Screen



FAQ:

Frage: Funktioniert die Creative X-Fi (extreme Music, usw.) Soundkarte auf diesem Board?
Antwort: Ja, diese Soundkarte funktioniert einwandfrei (soweit wie die Creative Treiber halt funktionieren ...)



Sonstiges:

Hinweis: Es hat den Anschein das ASUS teilweise gleiche Versionsnummern für einige Biosversionen verwendet (Beta und Release). Bei dem 701er zB ist sogar das Datum gleich, obwohl sich die Beta und der (warum auch immer) zurückgezogene Release deutlich unterscheiden. Die Beta lies sich fast nicht übertakten und AOD funktionierte auch nicht. Die Release Version funktionierte mit AOD. Also stellt bitte sicher, das ihr auch wirklich die neueste Biosversion habt. Selbes scheint auch für das 801er zu gelten.



Tutorials:

Bios flashen:
coming soon

Bios zurückflaschen:
coming soon

Ram Takt Manuel Einstellen:
Dazu muss man in das Bios gehen:
Advanced --> Jumper Free Configuration
Dort wird die Option "AI Overclocking" auf "Manual" gestellt
Weiter gehts mit der Option "DRAM Timing Configuration"
Hier wird die Option "Memory Clock Mode" auf "Manual" gestellt
Nun kann die gewünschte Taktrate ausgewählt werden, unter "Memclock Value"



Links:

asus.com Achtung: teilweise sehr langsam!
ASUS FTP Seite Hin und wieder findet man hier auch Beta Bios Versionen
ASUS FTP Seite Hin und wieder findet man hier auch Beta Bios Versionen - Zur Zeit Passwortgeschützt!
amd.de
ati.de
ati.de - Catalyst Treiber Beinhalten mitunter auch die Mainboardtreiber (Chip)
geizhals.at Beschreibung
Phenom Oc von Motkachler+Marineflieger Anleitung zum Phenom OC von Motkachler+Marineflieger



Ursprünglicher Sammelthread:

ASUS M3A32-MVP Deluxe - AMD Quad Core-ready ***Sammelthread***



Letzte Änderungen im 1. Thread:

14.05.2008 - Problem ohne Lösung hinzugefügt
01.05.2008 - Neue Bios Versinen + Public ASUS FTP Link hinzugefügt - btw. Sorry für die längere Abwesenheit - Problemlösung von imhotep07 hinzugefügt
22.02.2008 - Tutorials hinzugefügt
22.02.2008 - Ungelöste und gelöste Probleme hinzugefügt
22.01.2008 - Einige ungelöste Probleme hinzugefügt



Solltet ihr etwas bemerken, das Korrigiert werden muss, einfach melden. Bei Rechtschreibfehlern bitte immer ein gazes Paket abgeben, dann muss ich das nicht so oft ausbessern *G* - Danke

_____________________________________________________________________________


ich mach mal ne kleine liste fürs ASUS M3A32-MVP Deluxe .
wär spitze wenn ihr dies von euren boards posten auch könntet, denn ev giebte s neben den ganzen bios bugs auch nen produktions bug


bei wem von euch sieht es denn so aus und hat links oben im eck made in china stehen und wer made taiwan stehen
welche revision hat das board?
welche farben die kondensatoren rund umd ne spannungswandler? alle rot, alle blau, 2 blaue + rest rot,....

falls möglich bitte mit Photo in einer guten Auflösung, wo man auch die Beschriftung der Kondensatoren erkennt!

hier noch ein pic, damit jeder weis worum es geht



land der produktion steht links oben ( am linken pic grün eingezeichnet)
die blauen kondis ( am linken pic blau eingezeichnet)
die roten kondis ( am linken pic rot eingezeichnet)
Boardrevision ( am rechten pic rot eingezeichnet)

Die Liste:

Phenom:

Flayer * Made in China * Rote Kondis * Rev. 1.02g * (Freezes ab 2,6 ghz)
Seewolf * Made in China * Rote Kondis * Rev 1.02g * (kein ram über 500mhz, freezes beim bilder anschauen ) Link
Reaven * Made in China * Rote Kondis * Rev. 1.02g * (Bisher nie mehr als 200 MHz oc (ohne idel freezes) möglich gewesen (9500, 2x 9600 BE))


Reaven * Made in Taiwan * Blaue Kondis * Rev. 1.02g * (Bisher nie mehr als 200 MHz oc (ohne idel freezes) möglich gewesen (2x 9600 BE, 9850 BE))


X2:

Mito * Made in China * Blaue Kondis * Rev ? * X2 * ( Seit kurzem Freeses am laufenden Band)

Techtrancer * Made in Taiwan * 2 x Blau Kondis, restlichen Rot * Rev. 1.02g * X2 * (Keine Freezes) Link

mit 2,3ghz und ner langsamen 8800gts brauchst du nicht sehr viel im 3dmvantage erwarten. vermutlich ist auch noch der tlb-fix aktiviert, weil du nen phenom der ersten generation besitzt.

Wenn Du diese Anzeige nicht sehen willst, registriere Dich und/oder logge Dich ein.

Anhänge

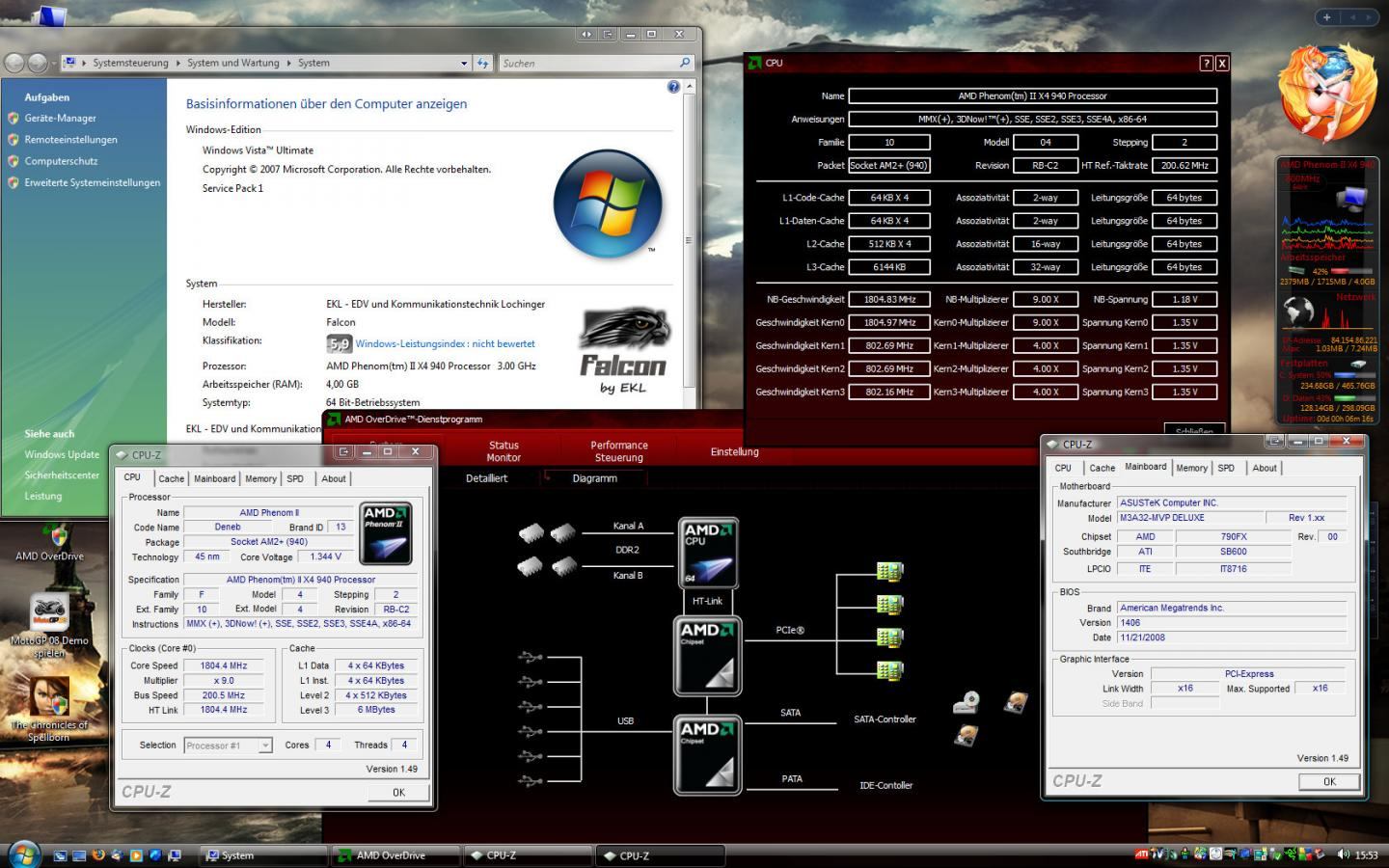

  • phenom2-desktop.jpg
    199 KB · Aufrufe: 74
Zuletzt bearbeitet:
Was hast Du da für nen Takt und V Core auf dem Screen bei dem Takt müsste der doch mit unter 1 Volt laufen. :d

Zuletzt bearbeitet:
Alles auf Standard... Nix übertaktet, CnQ aktiviert.

Geht die Vcore bei C&Q nicht runter. Auf dem Screen sind 1804 Mhz und 1,34 V Core?
Beim Phenom 1 taktet er runter auf 1150 MHZ und 1,1 Volt. Idle

hallo,

hab mal wieder ein problem. seit dem 1406 bios funktioniert c&q bei mir wieder nicht richtig im zusammenspiel mit q-fan. die taktfrequenz geht auf 1300 mhz runter aber leider bleibt die spannung gleich. schalte ich q-fan aus, funktioniert es wie es soll. kann das jemand bestätigen oder bin ich ein einzelfall?

ich finde es lächerlich von asus einen längst behobenen fehler in einen bios update wieder neu zum leben zu erwecken... einfach stark!

p.s. ein tool für den phenom für c&c gibts noch nicht oder? habt ihr im bios bei q-fan eigentlich auch nur die möglichkeit drei zustände aus zu wählen? das ist aber bei anderen boards niedrigerer preisklasse viel besser gelöst, indem man die regelung quasi selbst bestimmen kann! warum nicht auch bei diesem board?

gruß fruechtle

Zuletzt bearbeitet:
c&c? Du meinst CnQ?

Hm, was hates jetzt eigentlich für einen Vorteil wenn ich mir eine AM3 CPU einbaue, anstannt z.B. den 940 für AM2+ ?

ne niedrigere TDP von 95 Watt wobei abzuwarten ist obs im realverbrauch bemerkbar ist da der verbrauch der 125Watt schon sehr sehr gut ist und die sicherheit die CPU auch in kommenden DDR3 basierten boards verwenden zu können.

Wie weit geht bei Dir die V core runter meiner taktet auf 800 runter die V Core geht bis 0,98 Volt runter mit Bios 1501

Wo gibt's denn das 1501er? Hab auf der ASUS Seite nix gefunden :confused:

/*Edit:
Hat sich erledigt, habs im CB Forum gefunden ;)

Der Vollständigkeit halber aber auch hier das BIOS 1501:

Motkachler schrieb:
Neues Bios vom Support 1501 fürs M3A32-MVP

Download hier: http://cid-bbd7097b3944baf3.skydrive.live.com/self.aspx/Öffentlich/1501.7z
Ich bin so frei und übernehm das mal für Motkachler ;)
*/

Zuletzt bearbeitet:
@motkachler

ja kann ich bestätigen,
um es genau zu sagen senkt C&Q bei mir den

takt 876mhz

und

vcore 0,98v

Gibts schon Erfahrungswerte wie gut sich das Board mit nem 940er PII übertakten lässt?

ich vermute, dass eher die güte der CPU ausschlaggebend ist und nicht so sehr das Board. Meins bekommt heut zumindest ne "herz"verpflanzung alá Deneb ;)

Hab das 1501 BIOS grad vorhin geflasht. Die VCore ändert sich nach wie vor nicht bei mir, obwohl CnQ funktioniert.
Welches OS benutzt ihr? Habt ihr den AMD Prozessortreiber installiert? Eigentlich ist der unter Vista ja nicht notwendig...

Nein den braucht man bei Vista nicht. Man muss nur auf Ausbalanciert in den Energieoptionen stellen. Bei mir gehts taktet bis 800 Mhz Vcore 098 runter. Er geht aber wild rauf und runter, wenn ich nur die Maus Bewege.

Zuletzt bearbeitet:
Mehr oder weniger wild umher springen tut er bei mir auch. Das neue CnQ reagiert viel schneller auf Last.
Ansonsten scheint ja alles gleich zu sein. Hmmm. Naja eigentlich isses mir ja auch egal, soo viel kühler wird er durch die paar 0,xx Volt auch nicht...

also ich hab gestern mal meinen Deneb aufs board gesetzt, natürlich vorher das 1501er BIOS geflasht und er läuft super bis jetzt (o: hab das neue C&Q ausprobiert, unter den erweiterten energieeinstellungen die minimale prozessorauslastung auf 5% gestellt und die maximale auf 100%. es scheint jetzt mehrere zwischenstufen zu geben, jedenfalls kenn ich se nicht von meinem Phenom I.
im normalen desktopbetrieb taktet sich die CPU von 3625MHz @ 1,4V (241HTx15) auf die 800MHz samt spannung auf 0,98V runter und je nach auslastung geht er dann auf 2200MHz mit 1,136V bevor er bei beanspruchung auf volle leistung geht. konnte das sonst noch jemand beobachten, gabs diese zwischenstufe auch schon beim Phenom I? Ansonsten einfach mal nachtesten ;)

Zuletzt bearbeitet:
juup das mit den zwischenstufen kann ich bestätigen.

habe min. processorauslastung 20% eingestellt.

Btw.: Auf http://www.amd-unleash.com/ gibt's kostenlos Software als Bonus für den Kauf eines Deneb, wenn man die Prozessor-Seriennummer angibt :)

Hat jemand beim X2 und neuem 1501er BIOS auch diese neue Abstufung feststellen können beim C&Q?

ich hab schon lange kein neues bios mehr geflasht udn auf den asus support bin ich auch nicht mehr gut zu sprechen

die haben es ja noch immer nicht auf die reihe gebracht nach der 295ten biosrevision ein bugfree bios rauszubringen

ist es möglich das bios auf ne cd zu brennen und von da aus zu installieren? das updatetool spinnt nur rum unter vista 64bit.
Wenn ja hat mal wer nen Link zu einer anleitung, würde mir auch gerne das neuste bios draufhaun.
Man kann an das board ja wahlweise 4 oder 8pin anstecken, ist es bei einem x4 9950 (der ja gut strom zieht) von vorteil den 8pin zu belegen? habe momentan nur den 4er aber könnte auch den 8er anstecken.

Wenn man ein NT mit 8pin P4 Stecker hat, spricht doch eigentlich nix dagegen auch 8pins anzustecken, wieso denn die Frage?

CD... glaub das EZFlash im BIOS liest auch ODDs. Probieren geht über studieren.
