[Sammelthread] Asus Maximus II Formula R.o.G. (Intel P45) [5]

[blockquote]

Maximus II Formula Bootlogo aus BIOS extrahiert


Maximus II Formula Gene Bootlogo aus BIOS extrahiert





Inhalt
  1. Allgemeines
    1. Layout
    2. Bilder
    3. Spezifikationen
    4. Lieferumfang
    5. BIOS
  2. Informationen
    1. Previews / Reviews
    2. Overclocking Ergebnisse
    3. Kompatibilitätsliste
      1. RAM / QVL
      2. Kühler
    4. BIOS Template
    5. Neues Board, was tun?
    6. F.A.Q.
      1. Messpunkte
      2. Was ist die/der/das GTL?
      3. Max./Min. Volt-Werte für den Betrieb
      4. Northbridge zu heiss?
      5. Gibt es weitere Möglichkeiten die Temperaturen zu senken?
      6. Wie sollte ich mein BIOS flashen?
      7. Prime95 bringt einen Fehler. An was könnte es liegen?
      8. Wie gut ist die beigelegt Soundkarte? (X-Fi)
      9. Wie stark under/overvolted das Board bei manuellen Einstellungen?
      10. Welche Version der Northbridge verbaut Asus?
      11. Lassen sich die Lüfteranschlüsse über SpeedFan regeln?
      12. Ich habe ein Problem. Wie poste ich richtig?
      13. Gibt es bekannte Bugs/Probleme mit dem Board?
      14. Weitere Fragen... und Antworten
    7. Links
  3. Downloads
    1. BIOS
    2. BIOS modded by e.v.o
    3. Treiber
    4. Software
    5. Tools
    6. Handbuch
  4. Der Rest
    1. News
    2. Updates
    3. ToDo
    4. Danksagung




  1. Allgemeines
    1. Layout




    2. Bilder

      Quelle: ocXtreme
    3. Spezifikationen
      CPU:
      • Intel Socket 775: Intel Core 2 Extreme/Quad/Duo, Pentium/Celeron Dual-Core,
      • Support Intel 45nm/65nm Multi-Core CPU

      Chipsatz:
      • Intel P45 rev. A2 Chipsatz
      • Intel ICH10R Southbridge

      Speicher:
      • 4 x 240-pin DIMM, Max. 16 GB, DDR2 1200/1066/800/667 Non-ECC,Un-buffered Memory
      • Refer to asus.com QVL or the user manual for the Memory QVL(Qualified Vendors Lists).
      • Windows XP/Vista unterstützt maximal nur 4 GB Speicher. Windows XP/Vista x64 mehr als 4 GB

      Erweiterungs-Slots:
      • 2 x PCIe 2.0 x16 (single max @16,dual @ x8 speed)
      • 3 x PCIe 1.0 x1
      • 2 x PCI 2.2

      Multi-GPU Unterstützung:
      • Unterstützt ATI CrossFireX™

      Storage:
      • Intel ICH10R:
      • - 6 x SATA 3.0 Gb/s ports @ Intel Matrix Storage Technology, Supports RAID 0,1,5,10
      • Marvell 88SE6121:
      • - 1 x UltraDMA 133/100/66/33 for up to 2 PATA devices
      • - 1 x eSATA 3.0 Gb/s port (SATA On-the-Go)
      • Silicon Image Sil5723
      • - 2 x SATA 3.0 Gb/s ports, Supports RAID 0,1

      Audio:
      • SupremeFX X-Fi Audio Card
      • ADI® AD2000B 8-channel High Definition Audio CODEC
      • Creative X-Fi capability with X-Fi interface
      • Coaxial/Optical S/PDIF out

      LAN:
      • Dual Gigabit LAN (Marvell Yukon 88E8056 PCI-E Gigabit Ethernet)
      • Support Teaming Technology

      Interne IO-Anschlüsse:
      • 3 x USB 2.0 connectors supports additional 6 USB 2.0 ports
      • 1 x Floppy
      • 1 x IDE
      • 6 x SATA 3.0 Gb/s (Blau)
      • 2 x SATA 3.0 Gb/s "Speeding HDD connectors" (Schwarz)
      • 8 x Fan connectors: 1 x CPU / 1 x PWR / 3 x Chassis / 3 x Optional
      • 3 x Thermal sensor connectors
      • 1 x IEEE1394a connector (FireWire)
      • 1 x Chassis Intrusion connector
      • 1 x 24-pin ATX Power connector
      • 1 x 8-pin ATX 12V Power connector
      • 1 x En/Disable Clr CMOS
      • 1 x LCD Poster connector
      • 1 x ROG connector
      • 1 x Power-on switch
      • 1 x Reset switch
      • 1 x System panel connector (Q-Connector)

      externe IO-Anschlüsse:
      • 1 x PS/2 Keyboard port (Lila)
      • 1 x eSATA 3.0 Gb/s
      • 2 x Gigabit LAN (RJ45)
      • 6 x USB 2.0/1.1
      • 1 x IEEE1394a (FireWire)
      • 1 x Clr CMOS switch
    4. Lieferumfang:
      • SupremeFX X-Fi Audio Card
      • LCD Poster
      • ASUS Optional Fan
      • 3 in 1 ASUS Q-Connector Kit
      • UltraDMA 133/100/66 cable
      • Floppy disk drive cable
      • SATA cables
      • SATA power cables
      • 2-port USB2.0 + IEEE 1394a module
      • Q-Shield
      • Cable Ties
      • User's manual
      • Zubehör:
    5. BIOS

      Quelle: XtremeSystems
  2. Informationen
    1. Previews / Reviews
    2. Overclocking Ergebnisse
    3. Kompatibilitätsliste
      • RAM / QVL
        • 2x 1GB A-DATA Vitesta Extreme Edition DDR2-800
        • 2x 1GB Aeneon XTune DDR2-1066
        • 2x 2GB Apogee GT DDR2-1066
        • 2x 2GB Apogee GT DDR2-1150
        • 4x 1GB Cellshock DDR2-800
        • 4x 1GB Cellshock DDR2-1150 (Cellshock Red's)
        • 2x 1GB CompuStocx Diablo DDR2-1200
        • 2x 2GB Corsair DHX DDR2-800
        • 2x 1GB Corsair XMS2 DHX DDR2-800
        • 4x 1GB Corsair Dominator DDR2-1066
        • 2x 2GB Corsair Dominator DDR2-1066
        • 4x 2GB Corsair Dominator DDR2-1066
        • 4x 1GB Crucial Ballistix (Tracer) DDR2-1066
        • 2x 2GB Excelleram Kit CL5 DDR2-1066
        • 2x 2GB G.Skill F2 4GBPK DDR2-1066
        • 2x 2GB G.Skill F2 4GBPI DDR2-1066
        • 2x 2GB G.Skill F2 4GBPI DDR2-1100
        • 4x 2GB G.Skill Trident Kit 4GB DDR2-1066 (F2-8500CL5D-4GBTD)
        • 4x 2GB GeIL Black Dragon DDR2-800MHz (GB24GB6400C4DC)
        • 2x 2GB Kingston HyperX DDR2-1066 Kit (KHX8500D2K2/4G)
        • 2x 2GB Mushkin XP2 DDR2-1100
        • 2x 1GB OCZ Flex XLC DDR2-1200
        • 2x 2GB OCZ Flex II DDR2-1150
        • 4x 2GB OCZ Platinum XTC DDR2-1066
        • 2x 2GB OCZ Platinum XTC DDR2-1150
        • 2x 2GB OCZ XTC Platinum DDR2-1000
        • 2x 2GB OCZ Reaper HPC Edition DDR2-1066
        • 4x 2GB OCZ Reaper HPC Edition DDR2-1066
        • 4x 1GB OCZ Reaper HPC Edition DDR2-1200
        • 2x 2GB Patriot Viper DDR2-1066
        • 2x 1GB Patriot Viper DDR2-1150
        • 2x 2GB Transcend aXeram DDR2-1066
        • 4x 2GB Transcend JetRam DDR2-800
      • Kühler
        • Alpenfön Groß Clock'ner (nur mit leichtem Verbiegen der Lamellen!)
        • Arctic Freezer 7 Pro
        • Asus Silent Night 1+2
        • Asus Triton 79
        • Coolermaster Hyper 212
        • Coolermaster Hyper TX2
        • Noctua NH-U-12P
        • Scythe Mugen / Infinity
        • Scythe Mugen 2
        • Thermalright IFX-14 (HR-10 passt nur mit Bearbeitung)
        • Thermalright Ultra 120 eXtreme / True Black
        • Thermalright HR-01 Plus
        • Thermaltake Sonic Tower
        • Xigmatek HDT-S1283 / Red Scorpion
        • Zalman CNPS 9500 AT
        • Zalman CNPS 9700 LED
        • Zalman 9900 LED
        • ZHEROtherm Nirvana NV 120
        Es ist von wenigen inkompatiblem Kühlern auszugehen, da das Mainboard eine flache Heatpipe hat.
    4. BIOS Template

      Dieses BIOS Template dient dazu aufkommende Fragen beim Übertakten zu vereinheitlichen und somit zu vereinfachen.
      Einfach in den Code-Block klicken, STRG+A drücken, mit STRG+C kopieren und mit STRG+V in eure Antwort kopieren.
      Achtung: Das Template IMMER in einen Code-Block einfassen vor dem Posten!
      Code:
      Ratio CMOS Setting: Auto
      FSB Frequency: Auto
      CPU Clock Skew: Auto
      NB Clock Skew: Auto
      FSB Strap to North Bridge: Auto
      DRAM Frequency: Auto
      DRAM CLK Skew on Channel A1: Auto
      DRAM CLK Skew on Channel A2: Auto
      DRAM CLK Skew on Channel B1: Auto
      DRAM CLK Skew on Channel B2: Auto
      [I]DRAM Timing Control: Auto[/I][INDENT]1st Information:
      CAS# Latency: Auto
      DRAM RAS# to CAS# Delay: Auto
      DRAM RAS# Precharge: Auto
      DRAM RAS# Activate to Precharge: Auto
      RAS# to RAS# Delay: Auto
      Row Refresh Recycle Time: Auto
      Write Recovery Time: Auto
      Read to Precharge Time: Auto
      2nd Information:
      Read to Write Delay (S/D): Auto
      Write to Read Delay (S): Auto
      Write to Read Delay (D): Auto
      Read to Read Delay (S): Auto
      Read to Read Delay (D): Auto
      Write to Write Delay (S): Auto
      Write to Write Delay (D): Auto
      3rd Information:
      Write to PRE Delay: Auto
      Read to PRE Delay: Auto
      PRE to PRE Delay: Auto
      All PRE to ACT Delay: Auto
      All PRE to REF Delay: Auto
      DRAM Static Read Control: Auto
      DRAM Read Training: Auto
      MEM. OC Charger: Auto
      Ai Clock Twister: Auto[/INDENT]
      [I]Ai Transaction Booster: Auto[/I][INDENT]Common Performance Level: Auto
      Pull-in of CHA PH1: Enabled
      Pull-in of CHA PH2: Enabled
      Pull-in of CHA PH3: Enabled
      Pull-in of CHB PH1: Enabled
      Pull-in of CHB PH2: Enabled
      Pull-in of CHB PH3: Enabled[/INDENT]
      PCIE Frequency: 100

      CPU Voltage: Auto
      CPU PLL Voltage: Auto
      FSB Termination Voltage: Auto
      DRAM Voltage: Auto
      North Bridge Voltage: Auto
      South Bridge 1.5 Voltage: Auto
      South Bridge 1.1 Voltage: Auto

      CPU GTL Reference (0): Auto
      CPU GTL Reference (1): Auto
      CPU GTL Reference (2): Auto
      CPU GTL Reference (3): Auto
      NB GTL Reference: Auto
      DDR2 ChA Reference Voltage: Auto
      DDR2 ChB Reference Voltage: Auto
      North Bridge DDR Reference: Auto

      [I]CPU Configuration:[/I][INDENT]Ratio CMOS Setting: 9
      C1E Support: Enabled
      Max CPUID Value Limit: Disabled
      Intel Virtualization Tech: Enabled
      CPU TM Function: Enabled
      Execute Disable Bit: Enabled[/INDENT]
      Load-Line Calibration: Enabled
      CPU Spread Spectrum: Enabled
      PCIE Spread Spectrum: Enabled
    5. Neues Board, was tun?
      - Heatpipe runter und WLP erneuern. Weiche WLP (auf Silikonbasis) auf den P45 Chip. Grobe WLP (mit Silber, Diamant) auf die Southbridge, etc.)
      - Wenn du nicht übertakten willst: Im BIOS alle Spannungseinstellungen auf den niedrigsten Wert setzen. Beim RAM nachschauen was Standardvolt Angabe ist. Dies geschieht deshalb, weil das Mainboard bei Standardeinstellungen übervoltet und somit die Lebensdauer verkürzt, mehr Strom verbraucht und die Temperaturen unnötig erhöht.
      - Im BIOS alles austellen was nicht gebraucht wird: IDE, eSATA, 2. LAN Port, usw.
    6. F.A.Q.
      • Wo sind die Messpunkte?

        Quelle: Awardfabrik.de (@arne)
      • Was ist die/der/das GTL?
        Die GTL ist ein Teiler. Sie ergibt mit der VTT multipliziert einen Wert in mV. Bei den meisten Board benutzt man den Teiler um auf einen höheren/niedrigeren (eben für die CPU perfekte) Endvoltage zu kommen. Beim Maximus II Formula wird dieser Teiler jedoch gefixt und dafür vom Endwert in mV abgezogen. Das hat den Vorteil, dass sich der Endwert bei gleicheingestellter GTL nicht durch die variable VTT ändert.

        Beispiel mit Asus P5Q Deluxe und vielen anderen Boards:
        VTT x GTL = mV
        1,1V x 0,63V = 693mV

        Beispiel mit Asus Maximus II Formula:
        VTT x fixed GTL = mV - mV
        1,1V x 0,677 = 744,7mV - 50mV

        Beide Beispiele kommen auf etwa das gleiche raus ;)

        Dickgedruckt = Jeweils im BIOS einstellbare Werte
      • Spannungen
        • vNB (min. / max. / 24/7)
          North Bridge Voltage
          1.1v / 1.21v / 1.25v
        • vFSB (min. / max. / 24/7)
          FSB Termination Voltage / FSB VTT <> CPU VTT
          CPU VTT: 1.14v / 1.26v - 1.45v / 1.2v
          MCH VTT: 1.14v / 1.26v - 1.32v / 1.2v
        • vSB 1.1 (min. / max. / 24/7)
          South Bridge 1.1 Voltage
          1.1v / 1.155v / 1.15v
        • vSB 1.5 (min. / max. / 24/7)
          South Bridge 1.5 Voltage
          1.5v / 1.575v / 1.55v
        • CPU PLL (min. / max. / 24/7)
          CPU PLL Voltage
          1.5v / 1.575v / 1.55v
        • CPU vCore (min. / max. / 24/7)
          CPU Voltage
          1.15v / 1.45v / 1.35v
        • Gültig für: E8xxx / E7xxx / Q9xxx - P45 / ICH10R
        • Min./Max. Werte aus Intel Specification Datasheets.
          > Sollen groben Richtwert geben
        • 24/7 Werte sind Richtwerte. Wie immer gillt: Weniger ist mehr.
        • Niedrige vID = besseres OC Verhalten, schlechteres Silizium.
          Hohe vID = besseres Undervolten, schlechteres OC Verhalten.
          vID Range: 0.8500v - 1.3625v
          > Jeder DIE ist anders. Muss also nicht immer zutreffend sein.
        • vFSB
          Voltage auf dem der FSB läuft. Logische Zustände auf dem FSB sind relativ zur eingestellen Voltage. Höhere VTT Werte resultieren in "höheren" logischen Zuständen und somit in einem erhöhten Störanteil (Rauschen). Ein höherer VTT kann dem OC Verhalten dienlich sein. "VTT verbindet die Datenleitungen der NB (MCH) mit der CPU."
          vFSB NIE zu hoch setzen, es besteht die Gefahr eure CPU zu grillen (Beware of VTT - it's a lurking time bomb...)

        Intel Datenblätter
        P45 / ICH10R (Northbridge / Southbridge)
        Intel Core 2 Duo
        Intel Core 2 Quad
      • Northbridge zu heiss?
        Um die zu hohen Temperaturen der Northbridge zu senken, muss der Anpressdruck des Kühlsystems verstärkt werden. Dazu muss das Board ausgebaut und umgedreht werden. Daraufhin werden unter die Schrauben, die die Heatpipekühlung auf der Northbridge halten einfach zwei Unterlegscheiben (0,5 - 1mm) gelegt. Das erhöht den Anpressdruck und senkt gleichzeitig die Temperaturen der Northbridge.

      • Gibt es weitere Möglichkeiten die Temperaturen zu senken?
        Ja, gibt es. Ihr müsst die vorhandene WLP unter der Heatpipe austauschen. Board ausbauen, die Heatpipe abmachen und die Chips sowie die Heatpipe gründlich mit reinigen. Danach noch einmal mit Fettlöser drüber und die neue WLP drauf. Es ist ratsam für die NB eine weiche WLP (ohne Partikel) wie die Zalman zu nehmen, da der P45 keinen IHS besitzt.​
      • Wie sollte ich mein BIOS flashen?
        Eigentlich egal, da das MIIF 2 BIOS Bänke hat und man das Brett nicht totflashen kann. Die beste und einfachste Methode ist über ezFlash im BIOS selber.​
      • Prime95 bringt einen Fehler. An was könnte es liegen?
        LargeFFT - vNB, vFSB, vPLL, (vDIMM)
        SmallFFT - hauptsächlich vCore (bei 45nm CPUs aber irgendwie immer weniger, da gehts erst bei höheren FFTs richtig los)
        LongRun - alles, verstärkt RAM (wegen FFTs "nicht-inplace")

        Um den RAM zu testen macht man am besten ein CustomRun mit 128-1024k und macht den Hakten bei "Run FFTs in-place" weg.​
      • Wie gut ist die beigelegt Soundkarte? (X-Fi)
        Es handelt sich technisch gesehen um eine der schlechtesten Onboard Soundkarten. Rauschabstand, Dynamikumfang, etc. sind unterdurchschnittlich. ASUS packt diese Soundkarte nur wegen der angepassten Treiber (welche die X-Fi und EAX Funktionalität bereitstellen) mit dazu. Man kann zwar die Creative Features nutzen, diese werden aber per Software, also über die CPU, emuliert und fressen somit unnötig Ressourcen.​
      • Wie stark under/overvolted das Board bei manuellen Einstellungen?
        GaBBa-Gandalf hat die Spannungen bei 333, 450 und 500 MHz FSB mit einem Multimeter vermessen und ist zu folgendem Ergebnis gekommen: Manuell eingestellte Werte für die verschiedenen Spannungen sind immer gleich, egal welchen FSB man einstellt. Wenn man allerdings verschiedene Spannungen auf AUTO stellt, übervoltet das Board teilweise sehr stark, wenn man einen höheren FSB-Takt einstellt.
        Um das ganze zu verdeutlichen gibt es von GaBBa-Gandalf eine wunderschöne graFICK:

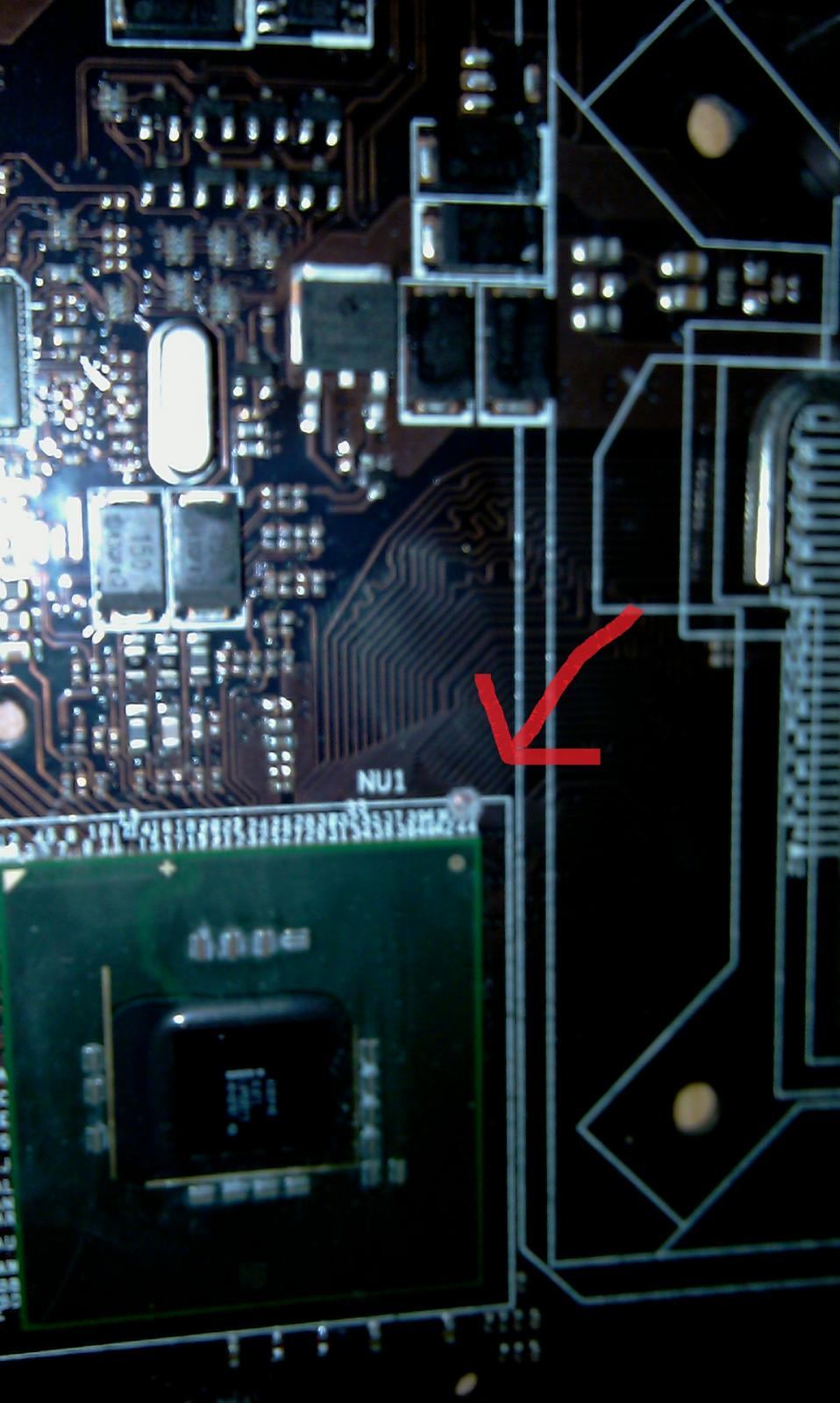

      • Welche Version der Northbridge verbaut Asus?
        Seit mitte März 2009 gibt es scheinbar auch MIIF mit A3. Bisher nur im Ausland (USA).​
      • Lassen sich die Lüfteranschlüsse über SpeedFan regeln?
        Ja. Aber nur zusammen. Es ist nicht möglich CHA_1,2 und 3 getrennt zu regeln.​
      • Ich habe ein Problem. Wie poste ich richtig?
        Gib unter Angabe der folgenden Maske eine genaue Problembeschreibung und/oder Frage an:
        CPU:
        RAM:
        GFX:
        PSU:
        OS:
        Spannungen: x.x vNB, x.x vFSB, x.x vCORE, x.x vDIMM,
        BIOS Template bei Overclocking Fragen mit einbinden.
        Code:
        -Tag nicht vergessen![/INDENT]

        [*][SIZE=2][B][COLOR=blue]Gibt es bekannte Bugs/Probleme mit dem Board?[/COLOR][/B][/SIZE][INDENT]Ja. Zu diesem Zweck wurde im Asus Forum ein Thread eröffnet in dem du nach Möglichkeit posten solltest um unseren Forderungen ausdruck zu verleihen.
            [URL="http://vip.asus.com/forum/view.aspx?id=20090209184234112"]Critique + Recommended Additions for M2F BIOS[/URL][/INDENT]

        [*][SIZE=2][B][COLOR=blue]Wo bekomme ich das Orginalzubehör her?[/COLOR][/B][/SIZE][INDENT]Asus hat für diesen Zweck einen eigenen Onlineshop. Dieser liefert normalerweise nur in den USA. Mögliche Anlaufstellen sind eBay, der Marktplatz hier im Forum oder dieser Thread hier.
            [URL="http://estore.asus.com/shop/category.asp?catid=635"]Asus Online eStore - Maximus II Formula[/URL][/INDENT]

        [*][SIZE=2][B][COLOR=blue]Funktionieren meine alten OC Profile auch nach einem BIOS Update?[/COLOR][/B][/SIZE][INDENT]Nein[/INDENT]

        [*][SIZE=2][B][COLOR=blue]Funktioniert im oberen schwarzen Slot nur die orginale Soundkarte?[/COLOR][/B][/SIZE][INDENT]Der x1 Slot fasst jede andere Erweiterungskarte.[/INDENT]

        [*][SIZE=2][B][COLOR=blue]FRAGE?[/COLOR][/B][/SIZE][INDENT]ANTWORT[/INDENT]

        [*][SIZE=2][B][COLOR=blue]FRAGE?[/COLOR][/B][/SIZE][INDENT]ANTWORT[/INDENT]

        [*][SIZE=2][B][COLOR=blue]Weitere Fragen... und Antworten[/COLOR][/B][/SIZE]
        [/LIST]
        [*][SIZE=4][B][COLOR=blue]Links[/COLOR][/B][/SIZE][INDENT][URL="http://www.asus.com/products.aspx?modelmenu=1&model=2166&l1=3&l2=11&l3=709&l4=0"]Maximus II Formula @ asus.com[/URL]
            [URL="http://vip.asus.com/forum/topic.aspx?board_id=1&model=Maximus%20II%20Formula&SLanguage=en-us"]Maximus II Formula Forum @ asus.com[/URL]
            [URL="http://support.asus.com/download/download.aspx?model=Maximus%20II%20Formula&os=17&SLanguage=en-us"]Maximus II Formula Download Seite @ asus.com[/URL]
            [URL="ftp://ftp.asus.com.tw/PUB/ASUS/mb/socket775/Maximus_II_Formula"]Maximus II Formula FTP @ asus.com[/URL]

            [URL="http://www.xtremesystems.org/forums/showthread.php?t=190812"]Maximus II Formula Thread @ Xtreme Systems[/URL]
            [URL="http://www.forumdeluxx.de/forum/showthread.php?t=508101"]Prime95 HowTo, Wie bekomme ich meinen PC stabil nach OCen?[/URL]
            [URL="http://www.ocxtreme.org/index/?p=3"]Understanding GTL Reference Voltage[/URL][/INDENT]
        [/LIST]
        [*][SIZE=5][B][COLOR=Green]Downloads[/COLOR][/B][/SIZE]
        [LIST]
        [*][SIZE=4][B][COLOR=Green]BIOS[/COLOR][/B][/SIZE]
        Ganz klare Empfehlung für das mBIOS von ak82ru der hier super Arbeit geleistet hat. Es sind zwar "nur" die ROMs ausgetauscht worden, aber das dürfte für den Großteil der Nutzer ausreichend sein. Ich rate dringend diese Version zu nutzen da ASUS scheinbar unfähig ist selber zu patchen. Wer weitergehende bzw. tiefere BIOS Modifikationen möchte/braucht, der wird im Netz fündig und darf mit den dort vertretenen Informationen weiter arbeiten. Bei Hilfe in dem Bereich und weiterführenden Modifikationen ist Wissen in ASM Pflicht. Ich stehe gerne mit Rat und Tat zur Seite.
        [LIST]
        [*]BIOS Empfehlung: mBIOS 2302 von ak82ru (oder das 1901er Orginal BIOS)
        [*][URL="http://dlcdnet.asus.com/pub/ASUS/mb/socket775/Maximus_II_Formula/Maximus-II-ASUS-Formula-2202.zip"]2202[/URL]
        [*][URL="http://dlcdnet.asus.com/pub/ASUS/mb/socket775/Maximus_II_Formula/Maximus-II-ASUS-Formula-2104.zip"]2104[/URL]
        [*][URL="http://dlcdnet.asus.com/pub/ASUS/mb/socket775/Maximus_II_Formula/Maximus-II-ASUS-Formula-1901.zip"]1901[/URL]
        [*][URL="http://dlcdnet.asus.com/pub/ASUS/mb/socket775/Maximus_II_Formula/Maximus-II-ASUS-Formula-1802.zip"]1802[/URL]
        [*][URL="http://dlcdnet.asus.com/pub/ASUS/mb/socket775/Maximus_II_Formula/Maximus-II-ASUS-Formula-1702.zip"]1702[/URL]
        [*][URL="http://dlcdnet.asus.com/pub/ASUS/mb/socket775/Maximus_II_Formula/Maximus-II-ASUS-Formula-1307.zip"]1307[/URL]
        [*][URL="http://dlcdnet.asus.com/pub/ASUS/mb/socket775/Maximus_II_Formula/Maximus-II-ASUS-Formula-0901.zip"]0901[/URL]
        [*][URL="http://dlcdnet.asus.com/pub/ASUS/mb/socket775/Maximus_II_Formula/Maximus-II-ASUS-Formula-0802.zip"]0802[/URL]
        [*]BIOS Changelog[spoiler][ 2202 ]
            ----------------------
            Fix CPU Fan speed wrong after resume from S3

            [ 2104 ]
            ----------------------
            Improve Memory compatibility

            [ 1901 ]
            ----------------------
            Improve Memory compatibility

            [ 1802 ]
            ----------------------
            Fixed use 2 pieces of ATI4870X2 VGA Card can't display from Primary slot display monitor

            [ 1702 ]
            ----------------------
            1. Add "Intel(R) C-STATE tech" item
            2. Revise CPU Speed when "Ai Overclock Tuner" is "Auto"

            [ 1602 ]
            ----------------------
            1. Fix Intel 45nm Quad Core CPU ustability issue
            2. Fix show wrong Vcore in AI Suite
            3. Fix it take too many time to detect SATA Device under AHCI Mode

            [ 1307 ]
            ----------------------
            Improve Memory compatibility
            Improve compatibility with some PCI-E Raid Card

            [ 0901 ]
            ----------------------
            Support new CPUs. Please refer to our website at: [url=http://support.asus.com/cpusupport/cpusupport.aspx?SLanguage=en-us]ASUSTeK Computer Inc. -Support- CPU Support[/url]

            [ 0802 ]
            ----------------------
            Improvie Memory compatibility[/spoiler]
        [/LIST]

        [*][SIZE=4][B][COLOR=Green]BIOS modded by ak82ru - MIIF mBIOS[/COLOR][/B][/SIZE]

        [QUOTE="ak82ru, post: 0"]ich hab mal das letzte, nun etwas in die jahre gekommene original asus bios 2302 für das maximus II formula auf den neusten stand gebracht ;)[/QUOTE]

        [url="http://www.filefactory.com/file/28cv1yqgwkyf/n/MIIF-V2302M01.rar"][B]BIOS.V2302.M01[/B][/url]

        [I]Intel(R) RAID Option ROM:[/I] v8.0.0.1038 to [COLOR="Blue"]v10.1.0.1008[/COLOR]
        [I]Intel(R) Boot Agent GE:[/I] v0.0.19 PXE 2.1 Build 086 to [COLOR="Blue"]v1.3.72 PXE 2.1 Build 089[/COLOR]
        [I]Marvell 88E8056 Yukon PXE:[/I] v6.15.1.3 to [COLOR="Blue"]v6.60.2.3[/COLOR]
        [I]Marvell 88SE6121 eSATA/IDE ROM:[/I] v1.1.0.L70d to [COLOR="Blue"]v1.1.0.L75[/COLOR]

        [*][SIZE=4][B][COLOR=Green]BIOS modded by e.v.o - MIIF mBIOS[/COLOR][/B][/SIZE]

            Hierbei handelt es sich um von mir gemoddete BIOSe für das MIIF. Die Benutzung erfolgt auf eigene Gefahr. Für Fehler übernehme ich keine Haftung, bisher kamen aber keine Klagen.

            Was wurde gemodded?
            Es wird hier jeweils 2 Versionen geben:
            - Eine orginal Version mit neueren ROMs für Intel/Marvell RAID/SATA und PXE: mBIOS.XXXX.1xx
            - Eine Testversion mit einigen Tweaks und Experimenten auf Basis von mBIOS.1xx: mBIOS.XXXX.2xx
            - XXXX = Version des Asus Orginal BIOS. 1 bzw. 2 gibt die Geschmacksrichtung an gefolgt von der zweistelligen Versionsnummer des mBIOS.

            Wer keine Ergebnisse zurückliefern möchte und nicht für die Community und sich selber testen möchte was an Performance noch möglich ist, greift bitte zur sichereren mBIOS.1xx Version. Der Rest ist dazu aufgerufen die orginal Version zu benchen und diese gegen das mBIOS.2xx antreten zu lassen.
        [LIST]
        [*][URL="http://www.megaupload.com/?d=3GDTHB84"][B]mBIOS.1xx Pack[/B][/URL]

            - [URL="http://www.megaupload.com/?d=WE10MKNR"]mBIOS.1901.101[/URL]
            - [URL="http://www.megaupload.com/?d=16JCVX3W"]mBIOS.1901.100[/URL]
        [*][B]mBIOS.1901.2xx[/B]

            - [URL="http://megaupload.com/?d=NYYM2S9T"]mBIOS.2xx Pack[/URL]
        [*]Changelog
            [spoiler]
        [LIST]
        [*]mBIOS.XXXX.1xx
            - [B]mBIOS.1901.101[/B][INDENT]Updated:
            Intel(R) RAID for SATA: v8.6.0.1007 from v8.0.0.1038
            Intel Boot Agent GE: v1.3.24 from v0.0.19
            Marvell 88SE6121 RAID: 1.1.0.L72a from 1.1.0.L70d[/INDENT]
        - [B]mBIOS.1901.100[/B][INDENT]Updated:
            Intel(R) RAID for SATA: v8.5.0.1030 from v8.0.0.1038
            Intel Boot Agent GE: v1.3.24 from v0.0.19
            Marvell 88SE6121 RAID: 1.1.0.L72a from 1.1.0.L70d[/INDENT]

        [*]mBIOS.XXXX.2xx
            - [B]mBIOS.200[/B][INDENT]Base Version: mBIOS.1901.100 (more "secure" than mBIOS.1901.101)
            Changed:
            ... we will see ;)[/INDENT]
        [/LIST][/spoiler]

        [/LIST]
        [*][SIZE=4][B][COLOR=Green]Treiber[/COLOR][/B][/SIZE]
        [LIST]
        [*][B]Chipsatz[/B][INDENT][URL="http://downloadcenter.intel.com/Product_Filter.aspx?ProductID=2973"]Intel 4 Series Chipset @ Intel.com - 9.1.1.1019[/URL][/INDENT]

        [*][B]Audio[/B][INDENT][URL="http://dlcdnet.asus.com/pub/ASUS/misc/audio/SoundMAX2000B_Audio_V510X6520_XP.zip"]SoundMAX Audio Driver - 5.10.6520 - XP[/URL]
            [URL="http://dlcdnet.asus.com/pub/ASUS/misc/audio/SoundMAX2000B_Audio_V610X6530_Vista.zip"]SoundMAX Audio Driver - 6.10.6530 - Vista[/URL]
            [URL="http://dlcdnet.asus.com/pub/ASUS/misc/audio/SoundMAXAudio_V61026590_Win7.zip"]SoundMAX Audio Driver - 6.10.2.6590 - Windows 7[/URL]
            [URL="http://dlcdnet.asus.com/pub/ASUS/misc/utils/SB_XFi_V10_R19_XpVistaWin7.zip"]SoundMAX Audio Driver - R19[/URL][/INDENT]

        [*][B]Netzwerk[/B][INDENT][URL="http://www.marvell.com/drivers/driverDisplay.do?driverId=175"]MarvellMarvell Yukon Ethernet - 11.20.2.3[/URL][/INDENT]

        [*][B]SATA / IDE[/B][INDENT][URL="http://downloadcenter.intel.com/Product_Filter.aspx?ProductID=2101"]Intel Matrix Storage Manager - 8.9.0.1023[/URL]
            [URL="http://dlcdnet.asus.com/pub/ASUS/misc/sata/Marvell61xx_ESATA_12069_XPVistaWin7.zip"]Marvell 61xx ESATA Controller Driver - 1.2.0.69[/URL]
            [URL="http://dlcdnet.asus.com/pub/ASUS/misc/sata/Marvell88SE6111_SATA_V12069_Windows7.zip"]Marvell 61xx SATA Controller Driver - 1.2.0.69[/URL][/INDENT]
        [/LIST]
        [*][SIZE=4][B][COLOR=Green]Software[/COLOR][/B][/SIZE][INDENT][B]Achtung:[/B] Asussoftware wird nicht benötigt! Es werden ungefragt Treiber installiert und ihr könnt euch das System bootunfähig machen.[/INDENT]
        [LIST]
        [*][B]ASUS[/B][INDENT][URL="http://dlcdnet.asus.com/pub/ASUS/misc/utils/AISuite_10539_XpVistaWin7.zip"]ASUS AI Suite - 1.05.39[/URL]
            [URL="http://dlcdnet.asus.com/pub/ASUS/misc/utils/AISuite_V21800_XPVistaWin7.zip]AISuite_V21800_XPVistaWin7.zip"]ASUS AI Suite - 2.18.00[/URL]
            [URL="http://dlcdnet.asus.com/pub/ASUS/misc/utils/AIDirectLink_V10015.zip"]ASUS AI Direct Link - 1.00.15[/URL]
            [URL="http://dlcdnet.asus.com/pub/ASUS/misc/utils/ProbeII_V10483.zip"]ASUS PC Probe II - 1.04.83[/URL]
            [URL="http://dlcdnet.asus.com/pub/ASUS/misc/utils/ASUSUpdt_V71709WinXPVistaWin7.zip"]ASUS ASUSUpdate - 7.17.09[/URL]
            [URL="http://dlcdnet.asus.com/pub/ASUS/misc/utils/Epu6Engine_V10205.zip"]ASUS EPU Six Engine - 1.02.05[/URL]
            [URL="http://dlcdnet.asus.com/pub/ASUS/misc/utils/FanXpert_V10003WinXPVistaWin7.zip"]ASUS Fan Xpert - 1.00.03[/URL][/INDENT]

        [*][B]Netzwerk[/B][INDENT][URL="http://www.marvell.com/drivers/driverDisplay.do?driverId=136"]Windows Diagnostic Utility for Yukon Devices - 7.30.2.3[/URL]
            [URL="http://www.marvell.com/drivers/driverDisplay.do?driverId=151"]VCT (Virtual Cable Tester) Program for Yukon Devices - 2.19.1.3[/URL]
            [URL="http://www.marvell.com/drivers/driverDisplay.do?driverId=199"]NCU (Network Control Utility) for Aggregation and VLANs - 10.10.7.3[/URL][/INDENT]

        [*][B]SATA[/B][INDENT][URL="http://www.siliconimage.com/support/searchresults.aspx?pid=103&cat=24"]SiI57xx SteelVine Manager for Windows - 5.1.24B[/URL] - KEIN FW UPDATE DURCHFÜHREN!!![/INDENT]
        [/LIST]
        [*][SIZE=4][B][COLOR=Green]Tools[/COLOR][/B][/SIZE][INDENT]
            [URL="http://www.cpuid.com/cpuz.php"]CPU-Z[/URL]
            [URL="http://www.lavalys.com/products.php?ps=UE&lang=en&page=9"]Everest Ultimate Edition[/URL]
            [URL="http://www.memtest.org/"]Memtest86+[/URL]
            [URL="http://www.xtremesystems.com/pi/"]Super PI Mod[/URL] | [URL="http://files.extremeoverclocking.com/file.php?f=211"]Hyper PI 0.99b (Super PI Mod front-end)[/URL]
            [URL="http://www.tweakers.fr/memset.html"]MemSet[/URL]
            [URL="http://files.extremeoverclocking.com/file.php?f=103"]Prime95 (32bit) - 25.8[/URL] | [URL="http://files.extremeoverclocking.com/file.php?f=205"]Prime95 (64bit) - 25.8[/URL][/INDENT]

        [*][SIZE=4][B][COLOR=Green]Handbuch[/COLOR][/B][/SIZE]
        [LIST]
        [*][URL="http://dlcdnet.asus.com/pub/ASUS/mb/socket775/Maximus_II_Formula/g3808_maximus-ii-formula_manual.zip"]Asus Maximus II Formula Handbuch (Deutsch)[/URL]
        [*][URL="http://dlcdnet.asus.com/pub/ASUS/mb/socket775/Maximus_II_Formula/e3808_maximus_ii_formula_manual.zip"]Asus Maximus II Formula Handbuch (Englisch)[/URL]
        [/LIST]
        [*][SIZE=4][B][COLOR=Green]fr33 pr0n[/COLOR][/B][/SIZE]
        [/LIST]
        [*][SIZE=5][B][COLOR=SlateGray]Der Rest[/COLOR][/B][/SIZE]
        [LIST]
        [*][SIZE=4][B][COLOR=SlateGray]News[/COLOR][/B][/SIZE][INDENT]Mittlerweile sind alle neuen MIIF mit A3 Revision ausgestattet. Eine wirklich Verbesserung ist nicht zu erkennen. Schade...

            Momentan wird an folgenden MIIF Fronten gearbeitet:
            - BIOS SLI fähig machen (SLI Key ist integriert, Treiber Paket erhältlich)
            - Updated/Modding der SoundMax Treiber (nervig und schwierig zu testen)
            - Integration von QFan Plus (dauert,..)[/INDENT]

        [*][SIZE=4][B][COLOR=SlateGray]Updates[/COLOR][/B][/SIZE]
            [spoiler][12.07.2012]
        - mBIOS von ak82ru
        - Layout Bugs
        [22.12.2009]
            - RAM Update
            [27.11.2009]
            - ASUS Software geupdated
            - Fan Xpert hinzugefügt
            - Treiber geupdated
            [19.07.09]
            - Treiber geupdated
            - FAQ geupdated
            - Fehler bereinigt
            - BIOS geupdated
            - RAMs hinzugefügt
            [19.04.09]
            - Kleinere Updates...
            - FAQ updated
            [15.03.09]
            - RAM updated
            - Downloads/Treiber/Tools updated
            - mBIOS verlinkt
            [22.02.09]
            - RAM/FAQ/Kühler updated
            ----
            - Tool Links eingefügt
            - FAQ geupdated
            - bios changelog und empfehlung eingefügt
            [code][B][COLOR=SeaGreen]
                                .
                               .:.
                               :|:
                              .:|:.
                              ::|::
               :.             ::|::             .:
               :|:.          .::|::.          .:|:
               ::|:.         :::|:::         .:|:;
               `::|:.        :::|:::        .:|::'
                ::|::.       :::|:::       .::|:;
                `::|::.      :::|:::      .::|::'
                 :::|::.     :::|:::     .::|::;
                 `:::|::.    :::|:::    .::|::;'
        `::.      `:::|::.   :::|:::   .::|::;'      .:;'
         `:::..     ¹::|::.  :::|:::  .::|::¹    ..::;'
           `:::::.    ':|::. :::|::: .::|:'   ,::::;'
             `:::::.    ':|:::::|:::::|:'   :::::;'
               `:::::.:::::|::::|::::|::::.,:::;'
                  ':::::::::|:::|:::|:::::::;:'
                     ':::::::|::|::|:::::::''
                          `::::::::::;'
                         .:;'' ::: ``::.
                              :':':
                                ;
            [/COLOR][/B]
        :asthanos:[/spoiler]
        [*]ToDo
        Benchmark Template erstellen ???
        Mehr Fragen für die FAQ
        wakü?
        geizhals link und Kaufberatung?
        Tips nach dem ersten einrichten (BIOS)​

        [*]Danksagung
        Als erstes mal devic, dafür das er den orginalen thread gemacht hat, Schlingel_INV fürs Kopieren der Threads, Felix_the_Cat für die Layout Idee und die anderen ST Ersteller bei denen ich kopiert habe ;)
        und dann natürlich allen die mitgeholfen haben: GaBBa-Gandalf, stammi, usw. :)


    [/blockquote]​

Zuletzt bearbeitet:
Meine Einstellungen sehen z.Z. so aus:
Aber mehr wie 455 FSB geht nicht, egal mit welchem Bios.

Code:
Ratio CMOS Setting: 9
FSB Frequency: 455
CPU Clock Skew: Auto
NB Clock Skew: Auto
FSB Strap to North Bridge: 333
DRAM Frequency: 951
DRAM CLK Skew on Channel A1: Auto
DRAM CLK Skew on Channel A2: Auto
DRAM CLK Skew on Channel B1: Auto
DRAM CLK Skew on Channel B2: Auto
DRAM Timing Control: maunuell
1st Information:
CAS# Latency: 5
DRAM RAS# to CAS# Delay: 5
DRAM RAS# Precharge: 5
DRAM RAS# Activate to Precharge: 15
RAS# to RAS# Delay: Auto
Row Refresh Recycle Time: Auto
Write Recovery Time: Auto
Read to Precharge Time: Auto
2nd Information:
Read to Write Delay (S/D): Auto
Write to Read Delay (S): Auto
Write to Read Delay (D): Auto
Read to Read Delay (S): Auto
Read to Read Delay (D): Auto
Write to Write Delay (S): Auto
Write to Write Delay (D): Auto
3rd Information:
Write to PRE Delay: Auto
Read to PRE Delay: Auto
PRE to PRE Delay: Auto
All PRE to ACT Delay: Auto
All PRE to REF Delay: Auto
DRAM Static Read Control: Auto
DRAM Read Training: Auto
MEM. OC Charger: Auto
Ai Clock Twister: Auto
Ai Transaction Booster: Auto
Common Performance Level: Auto
Pull-in of CHA PH1: Enabled
Pull-in of CHA PH2: Enabled
Pull-in of CHA PH3: Enabled
Pull-in of CHB PH1: Enabled
Pull-in of CHB PH2: Enabled
Pull-in of CHB PH3: Enabled
PCIE Frequency: 100

CPU Voltage: 1,3125
CPU PLL Voltage: 1,553
FSB Termination Voltage: 1,206
DRAM Voltage: 2,198
North Bridge Voltage: 1,245
South Bridge 1.5 Voltage: 1,513
South Bridge 1.1 Voltage: 1,126

CPU GTL Reference (0): Auto
CPU GTL Reference (1): Auto
CPU GTL Reference (2): Auto
CPU GTL Reference (3): Auto
NB GTL Reference: Auto
DDR2 ChA Reference Voltage: Auto
DDR2 ChB Reference Voltage: Auto
North Bridge DDR Reference: Auto
CPU Configuration:
Ratio CMOS Setting: 9
C1E Support: Enabled
Max CPUID Value Limit: Disabled
Intel Virtualization Tech: Enabled
CPU TM Function: Enabled
Execute Disable Bit: Enabled
Load-Line Calibration: auto
CPU Spread Spectrum: auto
PCIE Spread Spectrum: auto

Wenn Du diese Anzeige nicht sehen willst, registriere Dich und/oder logge Dich ein.
Also ich sitz gerade nicht an meinem eigenen PC, daher kann ich nicht nachschauen.
Ich bitte dich nochmals den Link auf der letzten Seite anzuklicken aus dem anderen OC Forum mit den Einstellungen für diverse CPUs.

Was mir direkt auffällt:
DRAM CLK Skew on Channel A1: => muss auf 350ps ADVANCED - alle 4

CPU Voltage: 1,3125 => auf 1,37 (am besten unter 1,4 bleiben)
FSB Termination Voltage: 1,206 => auf 1,35 (IMMER unter 1,4 bleiben !!!)

DRAM Voltage: 2,198 => sieht mir zuviel aus - wie ist dein RAM spezifiziert?

CPU GTL Reference (0): Auto
CPU GTL Reference (1): Auto => auf -55
CPU GTL Reference (2): Auto
CPU GTL Reference (3): Auto => auf -55
NB GTL Reference: Auto => auf +60


Das sind so die ersten Sachen die mir direkt ins Auge stechen... mit DEN Settings sind 455 Mhz ja schon ne Wucht ;D

Speicher ist ein Kingston KHX8500D2K2/4G
Auf dem Aufkleber steht 2,3V
Habe ihm jetzt mal 1,8V gegeben mit deinen Angaben und einen FSB von 460.

Ist leider aich nicht Prime stabil.

Ok, dann kannst du den RAM Core natürlich auf 2,2 lassen!

Was sagen die Temps beim Prime testen?

Da geht keine über 42 Grad z.Z. ;)

Der Witz ist, dass der Prime Small läuft aber der Custom nach wenigen Min. dann fehler hat.

Sagmal gibts bei der Soundkarte keine Mixer funktion ?
Sprich Höhen und tiefen einstellungen ?
Mit dem Xfi Treiber vorne auf der seite hast ja garkeine einstellungen :(

Die Soundkarte ist ja auch fürn *rsch! Kauf dir ne ordentliche für 50 Lappen und gut is ;)

Danke genau das werd ich glaube ich auch machen, den dieser beschnittene schrott da is echt für die tonne wenn da nichtmal ne gescheite software dabei ist die Höhen und Tiefen einstellungen hat -.-

einer der soundmax treiber hatte 'ne art equalizer; einstellung funktionierte damit ganz gut :) ist aber trotzdem nichts, die karte; kein vergleich zu ner vollwertigen eigenständigen lösung!

So, habe die letzten 1-2 Stunden versucht meine CPU auf 4GHz zu bringen. Wär nett wenn sich jemand mein bisheriges Ergebnis anschauen könnte. Vielleicht hab ich da noch ein paar grobe Fehler drin. Die CPU Spannung musste ich erhöhen wegen Fehler in Prime Small, immer der selbe Kern. Dann habe ich die FSB Termination Voltage und die NB Voltage gesenkt. Anschliessend noch mit Prime getestet, jeweils 10min. Small und Large und 30min. Custom.

Die CPU würde ich allerdings gerne mit weniger Spannung betreiben. Vielleicht gibts noch etwas bei den Einstellungen zu verbessern. Ein wenig Hilfe wär ganz nett, hab schon echt lange keine CPU mehr übertaktet.

Was ist das für ne Einstellung und was stelle ich dort ein: Pull-in of CHA PH(x): Disabled oder Enabled?

CPU: Q9650, Vid: 1,20V - MB: ASUS Maximus II Formula - RAM: Corsair 8500, 5-5-5-15, 2,1V

Code:
Ratio CMOS Setting: Auto
FSB Frequency: 445
CPU Clock Skew: Auto
NB Clock Skew: Auto
FSB Strap to North Bridge: 333
DRAM Frequency: 1069
DRAM CLK Skew on Channel A1: Auto
DRAM CLK Skew on Channel A2: Auto
DRAM CLK Skew on Channel B1: Auto
DRAM CLK Skew on Channel B2: Auto
DRAM Timing Control: Manual

1st Information:
    CAS# Latency: 5
    DRAM RAS# to CAS# Delay: 5
    DRAM RAS# Precharge: 5
    DRAM RAS# Activate to Precharge: 15
    RAS# to RAS# Delay: Auto
    Row Refresh Recycle Time: Auto
    Write Recovery Time: Auto
    Read to Precharge Time: Auto

2nd Information:
    Read to Write Delay (S/D): Auto
    Write to Read Delay (S): Auto
    Write to Read Delay (D): Auto
    Read to Read Delay (S): Auto
    Read to Read Delay (D): Auto
    Write to Write Delay (S): Auto
    Write to Write Delay (D): Auto

3rd Information:
    Write to PRE Delay: Auto
    Read to PRE Delay: Auto
    PRE to PRE Delay: Auto
    All PRE to ACT Delay: Auto
    All PRE to REF Delay: Auto
    DRAM Static Read Control: Enabled
    DRAM Read Training: Disabled
    MEM. OC Charger: Enabled
    Ai Clock Twister: Moderate
    Ai Transaction Booster: Manual

    Common Performance Level: 8
    Pull-in of CHA PH1: Disabled
    Pull-in of CHA PH2: Disabled
    Pull-in of CHA PH3: Disabled
    Pull-in of CHA PH4: Disabled
    Pull-in of CHA PH5: Disabled
    Pull-in of CHB PH1: Disabled
    Pull-in of CHB PH2: Disabled
    Pull-in of CHB PH3: Disabled
    Pull-in of CHA PH4: Disabled
    Pull-in of CHA PH5: Disabled


PCIE Frequency: 100

CPU Voltage: 1,29375
CPU PLL Voltage: 1,50
FSB Termination Voltage: 1,17950
DRAM Voltage: Auto -> 2,12V, RAM = 2,1V
North Bridge Voltage: 1,17950
South Bridge 1.5 Voltage: 1,50
South Bridge 1.1 Voltage: 1,10

CPU GTL Reference (0): +40 mV
CPU GTL Reference (1): +40 mV
CPU GTL Reference (2): +40 mV
CPU GTL Reference (3): +40 mV
NB GTL Reference: +40 mV
DDR2 ChA Reference Voltage: Auto
DDR2 ChB Reference Voltage: Auto
North Bridge DDR Reference: Auto

CPU Configuration

Load-Line Calibration: Disabled
CPU Spread Spectrum: Disabled
PCIE Spread Spectrum: Disabled

@Gsus83
bei 30 min. Prime Costom ist aber noch nichts stabil

Pull-in of CHA PH(x):
Kann ich dir nicht Helfen. Ich lass die wie sie sind.

Probiere mal folgendes:
Ich beginne mit diesen Werten und senke danach einzeln.
Code:
Ratio CMOS Setting: Auto [COLOR="Red"]9[/COLOR]
FSB Frequency: 445
CPU Clock Skew: Auto
NB Clock Skew: Auto
FSB Strap to North Bridge: 333
DRAM Frequency: 1069
DRAM CLK Skew on Channel A1: Auto
DRAM CLK Skew on Channel A2: Auto
DRAM CLK Skew on Channel B1: Auto
DRAM CLK Skew on Channel B2: Auto
DRAM Timing Control: Manual

1st Information:
    CAS# Latency: 5
    DRAM RAS# to CAS# Delay: 5
    DRAM RAS# Precharge: 5
    DRAM RAS# Activate to Precharge: 15
    RAS# to RAS# Delay: Auto
    Row Refresh Recycle Time: Auto
    Write Recovery Time: Auto
    Read to Precharge Time: Auto

2nd Information:
    Read to Write Delay (S/D): Auto
    Write to Read Delay (S): Auto
    Write to Read Delay (D): Auto
    Read to Read Delay (S): Auto
    Read to Read Delay (D): Auto
    Write to Write Delay (S): Auto
    Write to Write Delay (D): Auto

3rd Information:
    Write to PRE Delay: Auto
    Read to PRE Delay: Auto
    PRE to PRE Delay: Auto
    All PRE to ACT Delay: Auto
    All PRE to REF Delay: Auto
    DRAM Static Read Control: Enabled
    DRAM Read Training: Disabled
    MEM. OC Charger: Enabled
    Ai Clock Twister: Moderate
    Ai Transaction Booster: Manual

    Common Performance Level: 8 [COLOR="Red"]13, später senken[/COLOR]
    Pull-in of CHA PH1: Disabled
    Pull-in of CHA PH2: Disabled
    Pull-in of CHA PH3: Disabled
    Pull-in of CHA PH4: Disabled
    Pull-in of CHA PH5: Disabled
    Pull-in of CHB PH1: Disabled
    Pull-in of CHB PH2: Disabled
    Pull-in of CHB PH3: Disabled
    Pull-in of CHA PH4: Disabled
    Pull-in of CHA PH5: Disabled


PCIE Frequency: 100

CPU Voltage: 1,29375 [COLOR="Red"]mit Prime Small Testen, hast  gemacht? ca. 45min[/COLOR]
CPU PLL Voltage: 1,50
FSB Termination Voltage: 1,17950 [COLOR="Red"]1,30, später senken[/COLOR]
DRAM Voltage: Auto -> 2,12V, RAM = 2,1V
North Bridge Voltage: 1,17950 [COLOR="Red"]1,30, später senken[/COLOR]
South Bridge 1.5 Voltage: 1,50
South Bridge 1.1 Voltage: 1,10

CPU GTL Reference (0): +40 mV [COLOR="Red"]kannst bei dem FSB auf Auto lassen, gilt bei allen GTL´s, wenn mal stabil dann kannst dich um die GTL´s kümmern und testen [/COLOR]
CPU GTL Reference (1): +40 mV
CPU GTL Reference (2): +40 mV
CPU GTL Reference (3): +40 mV
NB GTL Reference: +40 mV
DDR2 ChA Reference Voltage: Auto
DDR2 ChB Reference Voltage: Auto
North Bridge DDR Reference: Auto

CPU Configuration

Load-Line Calibration: Disabled
CPU Spread Spectrum: Disabled
PCIE Spread Spectrum: Disabled

super, das ist doch schonmal was wo ich ansetzen kann. danke.

Halli Hallo liebe User :)

Ich brauche mal euren Rat :) und zwar.

Hi leute, ich muss eben schnell was fragen

Ich habe die wahl zwischen einem Asus Maximus formula II und Gigabyte EP45 Extrem.

In wie fern unterscheiden sich die beiden mainboards in sache FSB und Quadcore?

Das asus und Gigabyte kosten gleich viel.

Nur könnte ich das Asus vorher testen, da er in meiner nähe wohnt und das hat Mips kühler dabei.

Zuletzt bearbeitet:
Laut der Overclocking Tabelle schneidet das Gigabyte EP45 anscheinend besser ab, wenn du es in Richtung exteme oc betreiben willst. Aber ich vermute, dass du auch bei dem Gigabyte Board eine FullCover Wasserkühlung brauchst - die beim Asus dabei wäre :)

Sind beides gute Boards, wenn es dir nicht um die letzten 3% Leistung geht. Dann geh lieber nach persönlichem Gusto.. hast Erfahrung mit GB/Asus gemacht? Welches passt optisch besser in dein Case, usw.

Wir würden dir hier aber gern mit Rat und Tat zur Seite stehen, wenn du dich fürs Asus entscheidest :)

hm...

Also WICHTIG ist mir nur.

1. FSB 462,5 zu schaffen, da ich weiß das mein Q6600 das Pakt.
2. die CPU mit möglichst wenig Vcore betreiben zu können, das ja echt vom CHip zu chip unterschiedlich (kenne ich von XFX790i zu Asus Striker II extrem, beide zwar gleichen chip, asus aber nicht referens und braucht mehr Vcore).
3. Möglichst Kühles Board, Das Asus was ich haben könnte würde Mips kühler in der mitte haben, glaube für die SB und der besitzer meint, das der kühler über die ganze heatpipe kühlt.


Rein Optisch passt das Asus am besten in meinem Tower.

Also,
478 habe ich geschafft siehe hier und da siehst du auch direkt die Temperaturen.

Hier siehst du wo der Mips Kühler hinkommt und zwar auf die Headpipe der Nortbridge, von da wird alles gekühlt.


Die Temps bei 4,3Ghz @ 478FSB siehste oben im Link.

Ob du mit dem Board 500 schaffst, das weiss ich nicht weil mir die 478 gereicht haben ;)

Ps. Es ist ja mein Board was du aufen willst ;)

richtig und es ist und bleibt das board was ich kaufen will :)

Was geht oder eben nicht geht, werde ich selber testen :)

Wir sehen uns morgen würde ich sagen.

Und ich denke hier wird man mir behilflich sein, wenn ich mal probleme habe :)

Lg Martin

---------- Beitrag hinzugefügt um 17:18 ---------- Vorheriger Beitrag war um 17:17 ----------

PS: die Temps sind nur mit dem SB kühler? dann bin ich ja mehr als zufrieden :)

---------- Beitrag hinzugefügt um 20:09 ---------- Vorheriger Beitrag war um 17:17 ----------

hat einer von euch noch DDR2 Ram aber 1066er?

Hätte hier noch DDR3 Ram Geil 1333 und zwar genau diese hier.

GeIL 2 x 2 GB DDR3 SDRAM (4710728289286) Preisvergleich ab 94,00 EUR am 05.12.10

SO.... Board ist da und ich bin bisher sehr zufrieden :)

Mal so auf anhib die 400 FSB gemacht, mehr kann ich noch nit wegen meinem Ram aber 1066er sind schon unterwegs

---------- Beitrag hinzugefügt um 15:11 ---------- Vorheriger Beitrag war um 13:03 ----------

was aber komisch ist.

Ich kann von meinen 4GB Ram nur 3,25GB nutzen, obwohl ich dieses dingens da im Bios aktiviert habe.

32 Bit System oder 64bit?

Bei 32bit ist das wohl normal.

Übrigens habe ich inzwischen auch das Ket BIOS im Einsatz. Aber ich kriege bei eSATA kein HotPlug hin, was brauch ich denn da für Treiber? Oder steht das iwo in einer FAQ?

also das mit den 3,25 gb habe ich mittlerweile hinbekommen, habe allerdings ein schwerliegenderes problem.

Wisst ihr ob ein Fein-elektroniker oder wie man diese nennt diese feine leiterbahnen wieder zusammen machen könnte?

Leider war eine schraube führ den kühler zu lang und hat paar leiterbahnen getrennt und das board bootet nicht mehr, was bei den leiterbahnen die da jetzt "fehlen" klar ist.

LOL! Da biste jetzt aber angeschissen... wie kann man denn Leiterbahnen so derb durchtrennen??

Wie auch immer... sieht schlecht aus. Ich geb ja immer gern den Tipp:
Machs mit nem Bleistift (Graphit leitet!), aber wirklich glücklich wirste damit auch nicht.

Anosnten geh in den Elektronikladen in deiner Stadt (nicht Mediamarkt, gell! So nen RICHTIGEN mein ich ;)). Den gibts wirklich in jeder Stadt ab 100k Einwohner, evtl auch in Düren :)
Vielleicht kann der dir helfen.

Also, ich werd damit wirklich zum elektriker. da die leiterbahnen ja von beiden seiten sind..

Ich könnte echt so richtig richtig weinen echt und mir selber schlagen (hab ich schon) für so nen dummen fehler.

Ich habe 2 neue Schrauben für den Wakü kühler gemacht, weil die originalen nicht mehr paken wollten und ich mir das gewinde auch nicht zerdeppern wollte.

Gemacht getan, 2 neue schrauben genommen die viel zulang waren und habe sie auf die gleiche länge gesägt. die eine schraube hatte auch noch genug platz.

2te schraube rein geschraubt und sie pakte auch gut und es ging nit schwer, also wirklich nicht schwerfällig, sonst hätte ich sofort aufgehört.

Alles zs gebaut, wasser befüllt usw...

Board bootet nicht, geht aber an und nach einer zeit wieder aus.

Ich denk hm komich... paar mal bios reset gemacht auch nicht geholfen, bis ich dann auf diesen kleinen LCD sah das überhaupt nichts kommt auser willkommen oder power off.

ich board auseinander genommen und dann fiehls mir auch und mir war alles klar....


hier mal nen bild.... könnte echt heulen ey...



habe schon so oft Wakü verbaut sei es, Board oder Graka, sowas is mir noch NIE passiert...

oh f*ck... die weisse linie ist keine leiterbahn, aber die ganz kleinen darüber.

Ich sags dir tatsächlich nur SEHR SEHR ungern.........

aber....






...das Board ist hin :(

:eek: wtf

sieht echt übel aus.
Ich kann das Board mal von nem Elek. auf meiner Arbeit drüber schauen lassen, wenn du willst aber versprechen kann ich nichts, das es dann wieder geht.

kannst du mal bessere Bilder machen?

heute abend werd ich mal bessere fotos machen.

Von der anderen seite aus, sind die leiterbahnen auch zu sehen und hoffe das man von da aus diese wieder verbinden kann.

ich werd erst mal freund drüber schauen lassen, auch elektriker irgendwas besonderes davon...

danach lass ich gerne mal deinen drüber schauen :)

da sind nicht nur vorne und hinten Leiterbahnen drauf - auch mittendrin.
Die Mainboards bestehen aus verschiedenen Schichten/Layern. Wenn Du da mehrere "angebohrt" hast, kannste da nix mehr löten.

Jap, genau das habe ich auch schon vom Freund gehört, so einfach wird das nicht und es sind unterschiedliche leitfähigkeiten in den leiterbahnen usw.

Sprich Mainboard ist hin, damit muss ich mich wohl zurechtfinden, was schade ums board ist, aber war ein klarer fehler von mir.

Habe jetzt noch das gigabyte Extrem ersteigert und es kommt morgen an, da werde ich dann nichts ändern..

Asus kommt mir nicht mehr ins Haus, ist zwar eindeutig mein Fehler gewesen, da möchte ich keine schuld von mir abweisen, aber immer probleme bisher gehabt mit Asus Mainboards :)

---------- Beitrag hinzugefügt um 12:59 ---------- Vorheriger Beitrag war um 12:59 ----------

Ps: kann ein Mainboard auch durch zuviel Vcore für die CPU kaputt gehen?

Zuletzt bearbeitet:
Hardwareluxx setzt keine externen Werbe- und Tracking-Cookies ein. Auf unserer Webseite finden Sie nur noch Cookies nach berechtigtem Interesse (Art. 6 Abs. 1 Satz 1 lit. f DSGVO) oder eigene funktionelle Cookies. Durch die Nutzung unserer Webseite erklären Sie sich damit einverstanden, dass wir diese Cookies setzen. Mehr Informationen und Möglichkeiten zur Einstellung unserer Cookies finden Sie in unserer Datenschutzerklärung.


Zurück
Oben Unten refresh
