[Sammelthread] Asus Maximus II Formula R.o.G. (Intel P45) [5]

[blockquote]

Maximus II Formula Bootlogo aus BIOS extrahiert


Maximus II Formula Gene Bootlogo aus BIOS extrahiert





Inhalt
  1. Allgemeines
    1. Layout
    2. Bilder
    3. Spezifikationen
    4. Lieferumfang
    5. BIOS
  2. Informationen
    1. Previews / Reviews
    2. Overclocking Ergebnisse
    3. Kompatibilitätsliste
      1. RAM / QVL
      2. Kühler
    4. BIOS Template
    5. Neues Board, was tun?
    6. F.A.Q.
      1. Messpunkte
      2. Was ist die/der/das GTL?
      3. Max./Min. Volt-Werte für den Betrieb
      4. Northbridge zu heiss?
      5. Gibt es weitere Möglichkeiten die Temperaturen zu senken?
      6. Wie sollte ich mein BIOS flashen?
      7. Prime95 bringt einen Fehler. An was könnte es liegen?
      8. Wie gut ist die beigelegt Soundkarte? (X-Fi)
      9. Wie stark under/overvolted das Board bei manuellen Einstellungen?
      10. Welche Version der Northbridge verbaut Asus?
      11. Lassen sich die Lüfteranschlüsse über SpeedFan regeln?
      12. Ich habe ein Problem. Wie poste ich richtig?
      13. Gibt es bekannte Bugs/Probleme mit dem Board?
      14. Weitere Fragen... und Antworten
    7. Links
  3. Downloads
    1. BIOS
    2. BIOS modded by e.v.o
    3. Treiber
    4. Software
    5. Tools
    6. Handbuch
  4. Der Rest
    1. News
    2. Updates
    3. ToDo
    4. Danksagung




  1. Allgemeines
    1. Layout




    2. Bilder

      Quelle: ocXtreme
    3. Spezifikationen
      CPU:
      • Intel Socket 775: Intel Core 2 Extreme/Quad/Duo, Pentium/Celeron Dual-Core,
      • Support Intel 45nm/65nm Multi-Core CPU

      Chipsatz:
      • Intel P45 rev. A2 Chipsatz
      • Intel ICH10R Southbridge

      Speicher:
      • 4 x 240-pin DIMM, Max. 16 GB, DDR2 1200/1066/800/667 Non-ECC,Un-buffered Memory
      • Refer to asus.com QVL or the user manual for the Memory QVL(Qualified Vendors Lists).
      • Windows XP/Vista unterstützt maximal nur 4 GB Speicher. Windows XP/Vista x64 mehr als 4 GB

      Erweiterungs-Slots:
      • 2 x PCIe 2.0 x16 (single max @16,dual @ x8 speed)
      • 3 x PCIe 1.0 x1
      • 2 x PCI 2.2

      Multi-GPU Unterstützung:
      • Unterstützt ATI CrossFireX™

      Storage:
      • Intel ICH10R:
      • - 6 x SATA 3.0 Gb/s ports @ Intel Matrix Storage Technology, Supports RAID 0,1,5,10
      • Marvell 88SE6121:
      • - 1 x UltraDMA 133/100/66/33 for up to 2 PATA devices
      • - 1 x eSATA 3.0 Gb/s port (SATA On-the-Go)
      • Silicon Image Sil5723
      • - 2 x SATA 3.0 Gb/s ports, Supports RAID 0,1

      Audio:
      • SupremeFX X-Fi Audio Card
      • ADI® AD2000B 8-channel High Definition Audio CODEC
      • Creative X-Fi capability with X-Fi interface
      • Coaxial/Optical S/PDIF out

      LAN:
      • Dual Gigabit LAN (Marvell Yukon 88E8056 PCI-E Gigabit Ethernet)
      • Support Teaming Technology

      Interne IO-Anschlüsse:
      • 3 x USB 2.0 connectors supports additional 6 USB 2.0 ports
      • 1 x Floppy
      • 1 x IDE
      • 6 x SATA 3.0 Gb/s (Blau)
      • 2 x SATA 3.0 Gb/s "Speeding HDD connectors" (Schwarz)
      • 8 x Fan connectors: 1 x CPU / 1 x PWR / 3 x Chassis / 3 x Optional
      • 3 x Thermal sensor connectors
      • 1 x IEEE1394a connector (FireWire)
      • 1 x Chassis Intrusion connector
      • 1 x 24-pin ATX Power connector
      • 1 x 8-pin ATX 12V Power connector
      • 1 x En/Disable Clr CMOS
      • 1 x LCD Poster connector
      • 1 x ROG connector
      • 1 x Power-on switch
      • 1 x Reset switch
      • 1 x System panel connector (Q-Connector)

      externe IO-Anschlüsse:
      • 1 x PS/2 Keyboard port (Lila)
      • 1 x eSATA 3.0 Gb/s
      • 2 x Gigabit LAN (RJ45)
      • 6 x USB 2.0/1.1
      • 1 x IEEE1394a (FireWire)
      • 1 x Clr CMOS switch
    4. Lieferumfang:
      • SupremeFX X-Fi Audio Card
      • LCD Poster
      • ASUS Optional Fan
      • 3 in 1 ASUS Q-Connector Kit
      • UltraDMA 133/100/66 cable
      • Floppy disk drive cable
      • SATA cables
      • SATA power cables
      • 2-port USB2.0 + IEEE 1394a module
      • Q-Shield
      • Cable Ties
      • User's manual
      • Zubehör:
    5. BIOS

      Quelle: XtremeSystems
  2. Informationen
    1. Previews / Reviews
    2. Overclocking Ergebnisse
    3. Kompatibilitätsliste
      • RAM / QVL
        • 2x 1GB A-DATA Vitesta Extreme Edition DDR2-800
        • 2x 1GB Aeneon XTune DDR2-1066
        • 2x 2GB Apogee GT DDR2-1066
        • 2x 2GB Apogee GT DDR2-1150
        • 4x 1GB Cellshock DDR2-800
        • 4x 1GB Cellshock DDR2-1150 (Cellshock Red's)
        • 2x 1GB CompuStocx Diablo DDR2-1200
        • 2x 2GB Corsair DHX DDR2-800
        • 2x 1GB Corsair XMS2 DHX DDR2-800
        • 4x 1GB Corsair Dominator DDR2-1066
        • 2x 2GB Corsair Dominator DDR2-1066
        • 4x 2GB Corsair Dominator DDR2-1066
        • 4x 1GB Crucial Ballistix (Tracer) DDR2-1066
        • 2x 2GB Excelleram Kit CL5 DDR2-1066
        • 2x 2GB G.Skill F2 4GBPK DDR2-1066
        • 2x 2GB G.Skill F2 4GBPI DDR2-1066
        • 2x 2GB G.Skill F2 4GBPI DDR2-1100
        • 4x 2GB G.Skill Trident Kit 4GB DDR2-1066 (F2-8500CL5D-4GBTD)
        • 4x 2GB GeIL Black Dragon DDR2-800MHz (GB24GB6400C4DC)
        • 2x 2GB Kingston HyperX DDR2-1066 Kit (KHX8500D2K2/4G)
        • 2x 2GB Mushkin XP2 DDR2-1100
        • 2x 1GB OCZ Flex XLC DDR2-1200
        • 2x 2GB OCZ Flex II DDR2-1150
        • 4x 2GB OCZ Platinum XTC DDR2-1066
        • 2x 2GB OCZ Platinum XTC DDR2-1150
        • 2x 2GB OCZ XTC Platinum DDR2-1000
        • 2x 2GB OCZ Reaper HPC Edition DDR2-1066
        • 4x 2GB OCZ Reaper HPC Edition DDR2-1066
        • 4x 1GB OCZ Reaper HPC Edition DDR2-1200
        • 2x 2GB Patriot Viper DDR2-1066
        • 2x 1GB Patriot Viper DDR2-1150
        • 2x 2GB Transcend aXeram DDR2-1066
        • 4x 2GB Transcend JetRam DDR2-800
      • Kühler
        • Alpenfön Groß Clock'ner (nur mit leichtem Verbiegen der Lamellen!)
        • Arctic Freezer 7 Pro
        • Asus Silent Night 1+2
        • Asus Triton 79
        • Coolermaster Hyper 212
        • Coolermaster Hyper TX2
        • Noctua NH-U-12P
        • Scythe Mugen / Infinity
        • Scythe Mugen 2
        • Thermalright IFX-14 (HR-10 passt nur mit Bearbeitung)
        • Thermalright Ultra 120 eXtreme / True Black
        • Thermalright HR-01 Plus
        • Thermaltake Sonic Tower
        • Xigmatek HDT-S1283 / Red Scorpion
        • Zalman CNPS 9500 AT
        • Zalman CNPS 9700 LED
        • Zalman 9900 LED
        • ZHEROtherm Nirvana NV 120
        Es ist von wenigen inkompatiblem Kühlern auszugehen, da das Mainboard eine flache Heatpipe hat.
    4. BIOS Template

      Dieses BIOS Template dient dazu aufkommende Fragen beim Übertakten zu vereinheitlichen und somit zu vereinfachen.
      Einfach in den Code-Block klicken, STRG+A drücken, mit STRG+C kopieren und mit STRG+V in eure Antwort kopieren.
      Achtung: Das Template IMMER in einen Code-Block einfassen vor dem Posten!
      Code:
      Ratio CMOS Setting: Auto
      FSB Frequency: Auto
      CPU Clock Skew: Auto
      NB Clock Skew: Auto
      FSB Strap to North Bridge: Auto
      DRAM Frequency: Auto
      DRAM CLK Skew on Channel A1: Auto
      DRAM CLK Skew on Channel A2: Auto
      DRAM CLK Skew on Channel B1: Auto
      DRAM CLK Skew on Channel B2: Auto
      [I]DRAM Timing Control: Auto[/I][INDENT]1st Information:
      CAS# Latency: Auto
      DRAM RAS# to CAS# Delay: Auto
      DRAM RAS# Precharge: Auto
      DRAM RAS# Activate to Precharge: Auto
      RAS# to RAS# Delay: Auto
      Row Refresh Recycle Time: Auto
      Write Recovery Time: Auto
      Read to Precharge Time: Auto
      2nd Information:
      Read to Write Delay (S/D): Auto
      Write to Read Delay (S): Auto
      Write to Read Delay (D): Auto
      Read to Read Delay (S): Auto
      Read to Read Delay (D): Auto
      Write to Write Delay (S): Auto
      Write to Write Delay (D): Auto
      3rd Information:
      Write to PRE Delay: Auto
      Read to PRE Delay: Auto
      PRE to PRE Delay: Auto
      All PRE to ACT Delay: Auto
      All PRE to REF Delay: Auto
      DRAM Static Read Control: Auto
      DRAM Read Training: Auto
      MEM. OC Charger: Auto
      Ai Clock Twister: Auto[/INDENT]
      [I]Ai Transaction Booster: Auto[/I][INDENT]Common Performance Level: Auto
      Pull-in of CHA PH1: Enabled
      Pull-in of CHA PH2: Enabled
      Pull-in of CHA PH3: Enabled
      Pull-in of CHB PH1: Enabled
      Pull-in of CHB PH2: Enabled
      Pull-in of CHB PH3: Enabled[/INDENT]
      PCIE Frequency: 100

      CPU Voltage: Auto
      CPU PLL Voltage: Auto
      FSB Termination Voltage: Auto
      DRAM Voltage: Auto
      North Bridge Voltage: Auto
      South Bridge 1.5 Voltage: Auto
      South Bridge 1.1 Voltage: Auto

      CPU GTL Reference (0): Auto
      CPU GTL Reference (1): Auto
      CPU GTL Reference (2): Auto
      CPU GTL Reference (3): Auto
      NB GTL Reference: Auto
      DDR2 ChA Reference Voltage: Auto
      DDR2 ChB Reference Voltage: Auto
      North Bridge DDR Reference: Auto

      [I]CPU Configuration:[/I][INDENT]Ratio CMOS Setting: 9
      C1E Support: Enabled
      Max CPUID Value Limit: Disabled
      Intel Virtualization Tech: Enabled
      CPU TM Function: Enabled
      Execute Disable Bit: Enabled[/INDENT]
      Load-Line Calibration: Enabled
      CPU Spread Spectrum: Enabled
      PCIE Spread Spectrum: Enabled
    5. Neues Board, was tun?
      - Heatpipe runter und WLP erneuern. Weiche WLP (auf Silikonbasis) auf den P45 Chip. Grobe WLP (mit Silber, Diamant) auf die Southbridge, etc.)
      - Wenn du nicht übertakten willst: Im BIOS alle Spannungseinstellungen auf den niedrigsten Wert setzen. Beim RAM nachschauen was Standardvolt Angabe ist. Dies geschieht deshalb, weil das Mainboard bei Standardeinstellungen übervoltet und somit die Lebensdauer verkürzt, mehr Strom verbraucht und die Temperaturen unnötig erhöht.
      - Im BIOS alles austellen was nicht gebraucht wird: IDE, eSATA, 2. LAN Port, usw.
    6. F.A.Q.
      • Wo sind die Messpunkte?

        Quelle: Awardfabrik.de (@arne)
      • Was ist die/der/das GTL?
        Die GTL ist ein Teiler. Sie ergibt mit der VTT multipliziert einen Wert in mV. Bei den meisten Board benutzt man den Teiler um auf einen höheren/niedrigeren (eben für die CPU perfekte) Endvoltage zu kommen. Beim Maximus II Formula wird dieser Teiler jedoch gefixt und dafür vom Endwert in mV abgezogen. Das hat den Vorteil, dass sich der Endwert bei gleicheingestellter GTL nicht durch die variable VTT ändert.

        Beispiel mit Asus P5Q Deluxe und vielen anderen Boards:
        VTT x GTL = mV
        1,1V x 0,63V = 693mV

        Beispiel mit Asus Maximus II Formula:
        VTT x fixed GTL = mV - mV
        1,1V x 0,677 = 744,7mV - 50mV

        Beide Beispiele kommen auf etwa das gleiche raus ;)

        Dickgedruckt = Jeweils im BIOS einstellbare Werte
      • Spannungen
        • vNB (min. / max. / 24/7)
          North Bridge Voltage
          1.1v / 1.21v / 1.25v
        • vFSB (min. / max. / 24/7)
          FSB Termination Voltage / FSB VTT <> CPU VTT
          CPU VTT: 1.14v / 1.26v - 1.45v / 1.2v
          MCH VTT: 1.14v / 1.26v - 1.32v / 1.2v
        • vSB 1.1 (min. / max. / 24/7)
          South Bridge 1.1 Voltage
          1.1v / 1.155v / 1.15v
        • vSB 1.5 (min. / max. / 24/7)
          South Bridge 1.5 Voltage
          1.5v / 1.575v / 1.55v
        • CPU PLL (min. / max. / 24/7)
          CPU PLL Voltage
          1.5v / 1.575v / 1.55v
        • CPU vCore (min. / max. / 24/7)
          CPU Voltage
          1.15v / 1.45v / 1.35v
        • Gültig für: E8xxx / E7xxx / Q9xxx - P45 / ICH10R
        • Min./Max. Werte aus Intel Specification Datasheets.
          > Sollen groben Richtwert geben
        • 24/7 Werte sind Richtwerte. Wie immer gillt: Weniger ist mehr.
        • Niedrige vID = besseres OC Verhalten, schlechteres Silizium.
          Hohe vID = besseres Undervolten, schlechteres OC Verhalten.
          vID Range: 0.8500v - 1.3625v
          > Jeder DIE ist anders. Muss also nicht immer zutreffend sein.
        • vFSB
          Voltage auf dem der FSB läuft. Logische Zustände auf dem FSB sind relativ zur eingestellen Voltage. Höhere VTT Werte resultieren in "höheren" logischen Zuständen und somit in einem erhöhten Störanteil (Rauschen). Ein höherer VTT kann dem OC Verhalten dienlich sein. "VTT verbindet die Datenleitungen der NB (MCH) mit der CPU."
          vFSB NIE zu hoch setzen, es besteht die Gefahr eure CPU zu grillen (Beware of VTT - it's a lurking time bomb...)

        Intel Datenblätter
        P45 / ICH10R (Northbridge / Southbridge)
        Intel Core 2 Duo
        Intel Core 2 Quad
      • Northbridge zu heiss?
        Um die zu hohen Temperaturen der Northbridge zu senken, muss der Anpressdruck des Kühlsystems verstärkt werden. Dazu muss das Board ausgebaut und umgedreht werden. Daraufhin werden unter die Schrauben, die die Heatpipekühlung auf der Northbridge halten einfach zwei Unterlegscheiben (0,5 - 1mm) gelegt. Das erhöht den Anpressdruck und senkt gleichzeitig die Temperaturen der Northbridge.

      • Gibt es weitere Möglichkeiten die Temperaturen zu senken?
        Ja, gibt es. Ihr müsst die vorhandene WLP unter der Heatpipe austauschen. Board ausbauen, die Heatpipe abmachen und die Chips sowie die Heatpipe gründlich mit reinigen. Danach noch einmal mit Fettlöser drüber und die neue WLP drauf. Es ist ratsam für die NB eine weiche WLP (ohne Partikel) wie die Zalman zu nehmen, da der P45 keinen IHS besitzt.​
      • Wie sollte ich mein BIOS flashen?
        Eigentlich egal, da das MIIF 2 BIOS Bänke hat und man das Brett nicht totflashen kann. Die beste und einfachste Methode ist über ezFlash im BIOS selber.​
      • Prime95 bringt einen Fehler. An was könnte es liegen?
        LargeFFT - vNB, vFSB, vPLL, (vDIMM)
        SmallFFT - hauptsächlich vCore (bei 45nm CPUs aber irgendwie immer weniger, da gehts erst bei höheren FFTs richtig los)
        LongRun - alles, verstärkt RAM (wegen FFTs "nicht-inplace")

        Um den RAM zu testen macht man am besten ein CustomRun mit 128-1024k und macht den Hakten bei "Run FFTs in-place" weg.​
      • Wie gut ist die beigelegt Soundkarte? (X-Fi)
        Es handelt sich technisch gesehen um eine der schlechtesten Onboard Soundkarten. Rauschabstand, Dynamikumfang, etc. sind unterdurchschnittlich. ASUS packt diese Soundkarte nur wegen der angepassten Treiber (welche die X-Fi und EAX Funktionalität bereitstellen) mit dazu. Man kann zwar die Creative Features nutzen, diese werden aber per Software, also über die CPU, emuliert und fressen somit unnötig Ressourcen.​
      • Wie stark under/overvolted das Board bei manuellen Einstellungen?
        GaBBa-Gandalf hat die Spannungen bei 333, 450 und 500 MHz FSB mit einem Multimeter vermessen und ist zu folgendem Ergebnis gekommen: Manuell eingestellte Werte für die verschiedenen Spannungen sind immer gleich, egal welchen FSB man einstellt. Wenn man allerdings verschiedene Spannungen auf AUTO stellt, übervoltet das Board teilweise sehr stark, wenn man einen höheren FSB-Takt einstellt.
        Um das ganze zu verdeutlichen gibt es von GaBBa-Gandalf eine wunderschöne graFICK:
      • Welche Version der Northbridge verbaut Asus?
        Seit mitte März 2009 gibt es scheinbar auch MIIF mit A3. Bisher nur im Ausland (USA).​
      • Lassen sich die Lüfteranschlüsse über SpeedFan regeln?
        Ja. Aber nur zusammen. Es ist nicht möglich CHA_1,2 und 3 getrennt zu regeln.​
      • Ich habe ein Problem. Wie poste ich richtig?
        Gib unter Angabe der folgenden Maske eine genaue Problembeschreibung und/oder Frage an:
        CPU:
        RAM:
        GFX:
        PSU:
        OS:
        Spannungen: x.x vNB, x.x vFSB, x.x vCORE, x.x vDIMM,
        BIOS Template bei Overclocking Fragen mit einbinden.
        Code:
        -Tag nicht vergessen![/INDENT]

        [*][SIZE=2][B][COLOR=blue]Gibt es bekannte Bugs/Probleme mit dem Board?[/COLOR][/B][/SIZE][INDENT]Ja. Zu diesem Zweck wurde im Asus Forum ein Thread eröffnet in dem du nach Möglichkeit posten solltest um unseren Forderungen ausdruck zu verleihen.
            [URL="http://vip.asus.com/forum/view.aspx?id=20090209184234112"]Critique + Recommended Additions for M2F BIOS[/URL][/INDENT]

        [*][SIZE=2][B][COLOR=blue]Wo bekomme ich das Orginalzubehör her?[/COLOR][/B][/SIZE][INDENT]Asus hat für diesen Zweck einen eigenen Onlineshop. Dieser liefert normalerweise nur in den USA. Mögliche Anlaufstellen sind eBay, der Marktplatz hier im Forum oder dieser Thread hier.
            [URL="http://estore.asus.com/shop/category.asp?catid=635"]Asus Online eStore - Maximus II Formula[/URL][/INDENT]

        [*][SIZE=2][B][COLOR=blue]Funktionieren meine alten OC Profile auch nach einem BIOS Update?[/COLOR][/B][/SIZE][INDENT]Nein[/INDENT]

        [*][SIZE=2][B][COLOR=blue]Funktioniert im oberen schwarzen Slot nur die orginale Soundkarte?[/COLOR][/B][/SIZE][INDENT]Der x1 Slot fasst jede andere Erweiterungskarte.[/INDENT]

        [*][SIZE=2][B][COLOR=blue]FRAGE?[/COLOR][/B][/SIZE][INDENT]ANTWORT[/INDENT]

        [*][SIZE=2][B][COLOR=blue]FRAGE?[/COLOR][/B][/SIZE][INDENT]ANTWORT[/INDENT]

        [*][SIZE=2][B][COLOR=blue]Weitere Fragen... und Antworten[/COLOR][/B][/SIZE]
        [/LIST]
        [*][SIZE=4][B][COLOR=blue]Links[/COLOR][/B][/SIZE][INDENT][URL="http://www.asus.com/products.aspx?modelmenu=1&model=2166&l1=3&l2=11&l3=709&l4=0"]Maximus II Formula @ asus.com[/URL]
            [URL="http://vip.asus.com/forum/topic.aspx?board_id=1&model=Maximus%20II%20Formula&SLanguage=en-us"]Maximus II Formula Forum @ asus.com[/URL]
            [URL="http://support.asus.com/download/download.aspx?model=Maximus%20II%20Formula&os=17&SLanguage=en-us"]Maximus II Formula Download Seite @ asus.com[/URL]
            [URL="ftp://ftp.asus.com.tw/PUB/ASUS/mb/socket775/Maximus_II_Formula"]Maximus II Formula FTP @ asus.com[/URL]

            [URL="http://www.xtremesystems.org/forums/showthread.php?t=190812"]Maximus II Formula Thread @ Xtreme Systems[/URL]
            [URL="http://www.forumdeluxx.de/forum/showthread.php?t=508101"]Prime95 HowTo, Wie bekomme ich meinen PC stabil nach OCen?[/URL]
            [URL="http://www.ocxtreme.org/index/?p=3"]Understanding GTL Reference Voltage[/URL][/INDENT]
        [/LIST]
        [*][SIZE=5][B][COLOR=Green]Downloads[/COLOR][/B][/SIZE]
        [LIST]
        [*][SIZE=4][B][COLOR=Green]BIOS[/COLOR][/B][/SIZE]
        Ganz klare Empfehlung für das mBIOS von ak82ru der hier super Arbeit geleistet hat. Es sind zwar "nur" die ROMs ausgetauscht worden, aber das dürfte für den Großteil der Nutzer ausreichend sein. Ich rate dringend diese Version zu nutzen da ASUS scheinbar unfähig ist selber zu patchen. Wer weitergehende bzw. tiefere BIOS Modifikationen möchte/braucht, der wird im Netz fündig und darf mit den dort vertretenen Informationen weiter arbeiten. Bei Hilfe in dem Bereich und weiterführenden Modifikationen ist Wissen in ASM Pflicht. Ich stehe gerne mit Rat und Tat zur Seite.
        [LIST]
        [*]BIOS Empfehlung: mBIOS 2302 von ak82ru (oder das 1901er Orginal BIOS)
        [*][URL="http://dlcdnet.asus.com/pub/ASUS/mb/socket775/Maximus_II_Formula/Maximus-II-ASUS-Formula-2202.zip"]2202[/URL]
        [*][URL="http://dlcdnet.asus.com/pub/ASUS/mb/socket775/Maximus_II_Formula/Maximus-II-ASUS-Formula-2104.zip"]2104[/URL]
        [*][URL="http://dlcdnet.asus.com/pub/ASUS/mb/socket775/Maximus_II_Formula/Maximus-II-ASUS-Formula-1901.zip"]1901[/URL]
        [*][URL="http://dlcdnet.asus.com/pub/ASUS/mb/socket775/Maximus_II_Formula/Maximus-II-ASUS-Formula-1802.zip"]1802[/URL]
        [*][URL="http://dlcdnet.asus.com/pub/ASUS/mb/socket775/Maximus_II_Formula/Maximus-II-ASUS-Formula-1702.zip"]1702[/URL]
        [*][URL="http://dlcdnet.asus.com/pub/ASUS/mb/socket775/Maximus_II_Formula/Maximus-II-ASUS-Formula-1307.zip"]1307[/URL]
        [*][URL="http://dlcdnet.asus.com/pub/ASUS/mb/socket775/Maximus_II_Formula/Maximus-II-ASUS-Formula-0901.zip"]0901[/URL]
        [*][URL="http://dlcdnet.asus.com/pub/ASUS/mb/socket775/Maximus_II_Formula/Maximus-II-ASUS-Formula-0802.zip"]0802[/URL]
        [*]BIOS Changelog[spoiler][ 2202 ]
            ----------------------
            Fix CPU Fan speed wrong after resume from S3

            [ 2104 ]
            ----------------------
            Improve Memory compatibility

            [ 1901 ]
            ----------------------
            Improve Memory compatibility

            [ 1802 ]
            ----------------------
            Fixed use 2 pieces of ATI4870X2 VGA Card can't display from Primary slot display monitor

            [ 1702 ]
            ----------------------
            1. Add "Intel(R) C-STATE tech" item
            2. Revise CPU Speed when "Ai Overclock Tuner" is "Auto"

            [ 1602 ]
            ----------------------
            1. Fix Intel 45nm Quad Core CPU ustability issue
            2. Fix show wrong Vcore in AI Suite
            3. Fix it take too many time to detect SATA Device under AHCI Mode

            [ 1307 ]
            ----------------------
            Improve Memory compatibility
            Improve compatibility with some PCI-E Raid Card

            [ 0901 ]
            ----------------------
            Support new CPUs. Please refer to our website at: [url=http://support.asus.com/cpusupport/cpusupport.aspx?SLanguage=en-us]ASUSTeK Computer Inc. -Support- CPU Support[/url]

            [ 0802 ]
            ----------------------
            Improvie Memory compatibility[/spoiler]
        [/LIST]

        [*][SIZE=4][B][COLOR=Green]BIOS modded by ak82ru - MIIF mBIOS[/COLOR][/B][/SIZE]

        [QUOTE="ak82ru, post: 0"]ich hab mal das letzte, nun etwas in die jahre gekommene original asus bios 2302 für das maximus II formula auf den neusten stand gebracht ;)[/QUOTE]

        [url="http://www.filefactory.com/file/28cv1yqgwkyf/n/MIIF-V2302M01.rar"][B]BIOS.V2302.M01[/B][/url]

        [I]Intel(R) RAID Option ROM:[/I] v8.0.0.1038 to [COLOR="Blue"]v10.1.0.1008[/COLOR]
        [I]Intel(R) Boot Agent GE:[/I] v0.0.19 PXE 2.1 Build 086 to [COLOR="Blue"]v1.3.72 PXE 2.1 Build 089[/COLOR]
        [I]Marvell 88E8056 Yukon PXE:[/I] v6.15.1.3 to [COLOR="Blue"]v6.60.2.3[/COLOR]
        [I]Marvell 88SE6121 eSATA/IDE ROM:[/I] v1.1.0.L70d to [COLOR="Blue"]v1.1.0.L75[/COLOR]

        [*][SIZE=4][B][COLOR=Green]BIOS modded by e.v.o - MIIF mBIOS[/COLOR][/B][/SIZE]

            Hierbei handelt es sich um von mir gemoddete BIOSe für das MIIF. Die Benutzung erfolgt auf eigene Gefahr. Für Fehler übernehme ich keine Haftung, bisher kamen aber keine Klagen.

            Was wurde gemodded?
            Es wird hier jeweils 2 Versionen geben:
            - Eine orginal Version mit neueren ROMs für Intel/Marvell RAID/SATA und PXE: mBIOS.XXXX.1xx
            - Eine Testversion mit einigen Tweaks und Experimenten auf Basis von mBIOS.1xx: mBIOS.XXXX.2xx
            - XXXX = Version des Asus Orginal BIOS. 1 bzw. 2 gibt die Geschmacksrichtung an gefolgt von der zweistelligen Versionsnummer des mBIOS.

            Wer keine Ergebnisse zurückliefern möchte und nicht für die Community und sich selber testen möchte was an Performance noch möglich ist, greift bitte zur sichereren mBIOS.1xx Version. Der Rest ist dazu aufgerufen die orginal Version zu benchen und diese gegen das mBIOS.2xx antreten zu lassen.
        [LIST]
        [*][URL="http://www.megaupload.com/?d=3GDTHB84"][B]mBIOS.1xx Pack[/B][/URL]

            - [URL="http://www.megaupload.com/?d=WE10MKNR"]mBIOS.1901.101[/URL]
            - [URL="http://www.megaupload.com/?d=16JCVX3W"]mBIOS.1901.100[/URL]
        [*][B]mBIOS.1901.2xx[/B]

            - [URL="http://megaupload.com/?d=NYYM2S9T"]mBIOS.2xx Pack[/URL]
        [*]Changelog
            [spoiler]
        [LIST]
        [*]mBIOS.XXXX.1xx
            - [B]mBIOS.1901.101[/B][INDENT]Updated:
            Intel(R) RAID for SATA: v8.6.0.1007 from v8.0.0.1038
            Intel Boot Agent GE: v1.3.24 from v0.0.19
            Marvell 88SE6121 RAID: 1.1.0.L72a from 1.1.0.L70d[/INDENT]
        - [B]mBIOS.1901.100[/B][INDENT]Updated:
            Intel(R) RAID for SATA: v8.5.0.1030 from v8.0.0.1038
            Intel Boot Agent GE: v1.3.24 from v0.0.19
            Marvell 88SE6121 RAID: 1.1.0.L72a from 1.1.0.L70d[/INDENT]

        [*]mBIOS.XXXX.2xx
            - [B]mBIOS.200[/B][INDENT]Base Version: mBIOS.1901.100 (more "secure" than mBIOS.1901.101)
            Changed:
            ... we will see ;)[/INDENT]
        [/LIST][/spoiler]

        [/LIST]
        [*][SIZE=4][B][COLOR=Green]Treiber[/COLOR][/B][/SIZE]
        [LIST]
        [*][B]Chipsatz[/B][INDENT][URL="http://downloadcenter.intel.com/Product_Filter.aspx?ProductID=2973"]Intel 4 Series Chipset @ Intel.com - 9.1.1.1019[/URL][/INDENT]

        [*][B]Audio[/B][INDENT][URL="http://dlcdnet.asus.com/pub/ASUS/misc/audio/SoundMAX2000B_Audio_V510X6520_XP.zip"]SoundMAX Audio Driver - 5.10.6520 - XP[/URL]
            [URL="http://dlcdnet.asus.com/pub/ASUS/misc/audio/SoundMAX2000B_Audio_V610X6530_Vista.zip"]SoundMAX Audio Driver - 6.10.6530 - Vista[/URL]
            [URL="http://dlcdnet.asus.com/pub/ASUS/misc/audio/SoundMAXAudio_V61026590_Win7.zip"]SoundMAX Audio Driver - 6.10.2.6590 - Windows 7[/URL]
            [URL="http://dlcdnet.asus.com/pub/ASUS/misc/utils/SB_XFi_V10_R19_XpVistaWin7.zip"]SoundMAX Audio Driver - R19[/URL][/INDENT]

        [*][B]Netzwerk[/B][INDENT][URL="http://www.marvell.com/drivers/driverDisplay.do?driverId=175"]MarvellMarvell Yukon Ethernet - 11.20.2.3[/URL][/INDENT]

        [*][B]SATA / IDE[/B][INDENT][URL="http://downloadcenter.intel.com/Product_Filter.aspx?ProductID=2101"]Intel Matrix Storage Manager - 8.9.0.1023[/URL]
            [URL="http://dlcdnet.asus.com/pub/ASUS/misc/sata/Marvell61xx_ESATA_12069_XPVistaWin7.zip"]Marvell 61xx ESATA Controller Driver - 1.2.0.69[/URL]
            [URL="http://dlcdnet.asus.com/pub/ASUS/misc/sata/Marvell88SE6111_SATA_V12069_Windows7.zip"]Marvell 61xx SATA Controller Driver - 1.2.0.69[/URL][/INDENT]
        [/LIST]
        [*][SIZE=4][B][COLOR=Green]Software[/COLOR][/B][/SIZE][INDENT][B]Achtung:[/B] Asussoftware wird nicht benötigt! Es werden ungefragt Treiber installiert und ihr könnt euch das System bootunfähig machen.[/INDENT]
        [LIST]
        [*][B]ASUS[/B][INDENT][URL="http://dlcdnet.asus.com/pub/ASUS/misc/utils/AISuite_10539_XpVistaWin7.zip"]ASUS AI Suite - 1.05.39[/URL]
            [URL="http://dlcdnet.asus.com/pub/ASUS/misc/utils/AISuite_V21800_XPVistaWin7.zip]AISuite_V21800_XPVistaWin7.zip"]ASUS AI Suite - 2.18.00[/URL]
            [URL="http://dlcdnet.asus.com/pub/ASUS/misc/utils/AIDirectLink_V10015.zip"]ASUS AI Direct Link - 1.00.15[/URL]
            [URL="http://dlcdnet.asus.com/pub/ASUS/misc/utils/ProbeII_V10483.zip"]ASUS PC Probe II - 1.04.83[/URL]
            [URL="http://dlcdnet.asus.com/pub/ASUS/misc/utils/ASUSUpdt_V71709WinXPVistaWin7.zip"]ASUS ASUSUpdate - 7.17.09[/URL]
            [URL="http://dlcdnet.asus.com/pub/ASUS/misc/utils/Epu6Engine_V10205.zip"]ASUS EPU Six Engine - 1.02.05[/URL]
            [URL="http://dlcdnet.asus.com/pub/ASUS/misc/utils/FanXpert_V10003WinXPVistaWin7.zip"]ASUS Fan Xpert - 1.00.03[/URL][/INDENT]

        [*][B]Netzwerk[/B][INDENT][URL="http://www.marvell.com/drivers/driverDisplay.do?driverId=136"]Windows Diagnostic Utility for Yukon Devices - 7.30.2.3[/URL]
            [URL="http://www.marvell.com/drivers/driverDisplay.do?driverId=151"]VCT (Virtual Cable Tester) Program for Yukon Devices - 2.19.1.3[/URL]
            [URL="http://www.marvell.com/drivers/driverDisplay.do?driverId=199"]NCU (Network Control Utility) for Aggregation and VLANs - 10.10.7.3[/URL][/INDENT]

        [*][B]SATA[/B][INDENT][URL="http://www.siliconimage.com/support/searchresults.aspx?pid=103&cat=24"]SiI57xx SteelVine Manager for Windows - 5.1.24B[/URL] - KEIN FW UPDATE DURCHFÜHREN!!![/INDENT]
        [/LIST]
        [*][SIZE=4][B][COLOR=Green]Tools[/COLOR][/B][/SIZE][INDENT]
            [URL="http://www.cpuid.com/cpuz.php"]CPU-Z[/URL]
            [URL="http://www.lavalys.com/products.php?ps=UE&lang=en&page=9"]Everest Ultimate Edition[/URL]
            [URL="http://www.memtest.org/"]Memtest86+[/URL]
            [URL="http://www.xtremesystems.com/pi/"]Super PI Mod[/URL] | [URL="http://files.extremeoverclocking.com/file.php?f=211"]Hyper PI 0.99b (Super PI Mod front-end)[/URL]
            [URL="http://www.tweakers.fr/memset.html"]MemSet[/URL]
            [URL="http://files.extremeoverclocking.com/file.php?f=103"]Prime95 (32bit) - 25.8[/URL] | [URL="http://files.extremeoverclocking.com/file.php?f=205"]Prime95 (64bit) - 25.8[/URL][/INDENT]

        [*][SIZE=4][B][COLOR=Green]Handbuch[/COLOR][/B][/SIZE]
        [LIST]
        [*][URL="http://dlcdnet.asus.com/pub/ASUS/mb/socket775/Maximus_II_Formula/g3808_maximus-ii-formula_manual.zip"]Asus Maximus II Formula Handbuch (Deutsch)[/URL]
        [*][URL="http://dlcdnet.asus.com/pub/ASUS/mb/socket775/Maximus_II_Formula/e3808_maximus_ii_formula_manual.zip"]Asus Maximus II Formula Handbuch (Englisch)[/URL]
        [/LIST]
        [*][SIZE=4][B][COLOR=Green]fr33 pr0n[/COLOR][/B][/SIZE]
        [/LIST]
        [*][SIZE=5][B][COLOR=SlateGray]Der Rest[/COLOR][/B][/SIZE]
        [LIST]
        [*][SIZE=4][B][COLOR=SlateGray]News[/COLOR][/B][/SIZE][INDENT]Mittlerweile sind alle neuen MIIF mit A3 Revision ausgestattet. Eine wirklich Verbesserung ist nicht zu erkennen. Schade...

            Momentan wird an folgenden MIIF Fronten gearbeitet:
            - BIOS SLI fähig machen (SLI Key ist integriert, Treiber Paket erhältlich)
            - Updated/Modding der SoundMax Treiber (nervig und schwierig zu testen)
            - Integration von QFan Plus (dauert,..)[/INDENT]

        [*][SIZE=4][B][COLOR=SlateGray]Updates[/COLOR][/B][/SIZE]
            [spoiler][12.07.2012]
        - mBIOS von ak82ru
        - Layout Bugs
        [22.12.2009]
            - RAM Update
            [27.11.2009]
            - ASUS Software geupdated
            - Fan Xpert hinzugefügt
            - Treiber geupdated
            [19.07.09]
            - Treiber geupdated
            - FAQ geupdated
            - Fehler bereinigt
            - BIOS geupdated
            - RAMs hinzugefügt
            [19.04.09]
            - Kleinere Updates...
            - FAQ updated
            [15.03.09]
            - RAM updated
            - Downloads/Treiber/Tools updated
            - mBIOS verlinkt
            [22.02.09]
            - RAM/FAQ/Kühler updated
            ----
            - Tool Links eingefügt
            - FAQ geupdated
            - bios changelog und empfehlung eingefügt
            [code][B][COLOR=SeaGreen]
                                .
                               .:.
                               :|:
                              .:|:.
                              ::|::
               :.             ::|::             .:
               :|:.          .::|::.          .:|:
               ::|:.         :::|:::         .:|:;
               `::|:.        :::|:::        .:|::'
                ::|::.       :::|:::       .::|:;
                `::|::.      :::|:::      .::|::'
                 :::|::.     :::|:::     .::|::;
                 `:::|::.    :::|:::    .::|::;'
        `::.      `:::|::.   :::|:::   .::|::;'      .:;'
         `:::..     ¹::|::.  :::|:::  .::|::¹    ..::;'
           `:::::.    ':|::. :::|::: .::|:'   ,::::;'
             `:::::.    ':|:::::|:::::|:'   :::::;'
               `:::::.:::::|::::|::::|::::.,:::;'
                  ':::::::::|:::|:::|:::::::;:'
                     ':::::::|::|::|:::::::''
                          `::::::::::;'
                         .:;'' ::: ``::.
                              :':':
                                ;
            [/COLOR][/B]
        :asthanos:[/spoiler]
        [*]ToDo
        Benchmark Template erstellen ???
        Mehr Fragen für die FAQ
        wakü?
        geizhals link und Kaufberatung?
        Tips nach dem ersten einrichten (BIOS)​

        [*]Danksagung
        Als erstes mal devic, dafür das er den orginalen thread gemacht hat, Schlingel_INV fürs Kopieren der Threads, Felix_the_Cat für die Layout Idee und die anderen ST Ersteller bei denen ich kopiert habe ;)
        und dann natürlich allen die mitgeholfen haben: GaBBa-Gandalf, stammi, usw. :)


    [/blockquote]​

Zuletzt bearbeitet:
Der Sinn ist wie immer "schaut her, bei uns auch mit drauf". Ob es dann richtig gut umgesetzt wurde, merkst Du ja meist erst nach dem Kauf.

Wenn Du diese Anzeige nicht sehen willst, registriere Dich und/oder logge Dich ein.
Hallo,

ja genau Saizew, so hatte ich es gedacht, das Raid0 am Silicon den Rest am ICH10R.

Die SSD am Silicon wäre auch mal ein Versuch wert, momentan hab ich an beiden Anschlüsßen vom Silicon kein Laufwerk angeschlossen, wenn ich dort 2 HDDs anschließe habe ich dann im Bios eine zusätzliche Option wo ich Raid, IDE, usw. einstelle oder ist der jetzt auch vorhanden lässt sich bloß nicht anwählen weil keine Laufwerke angeschlossen sind?
Es muß ja zu unterscheiden sein welchen Controller man nun einstellt (ob nun ICH10R oder Silicon)

Hat jemand mal die Geschwindigkeit am Silicon via SeedingHDD gemessen?

Schau mal ins Manual vom M2F auf Seite 52 von 174 (2-26), vieleicht hilft dir das weiter.

ähm, sehe ich das richtig, das für Win 7 kein Intel Chipsatz Treiber angeboten wird? finde immer nur den Intel Graphics Media Accelerator Treiber und der ist für das Board doch falsch.....oder?

Doch, der normale Intel Chipset Installer für XP enthält auch die Win7/Vista Treiber, ist ein All-in-One-Paket.
Ich hab jedenfalls den neuesten Installer, den ich mir für XP gesaugt hatte benutzt und damit unter XP und Win7 x64 den Chipsatztreiber installiert.
:wink:

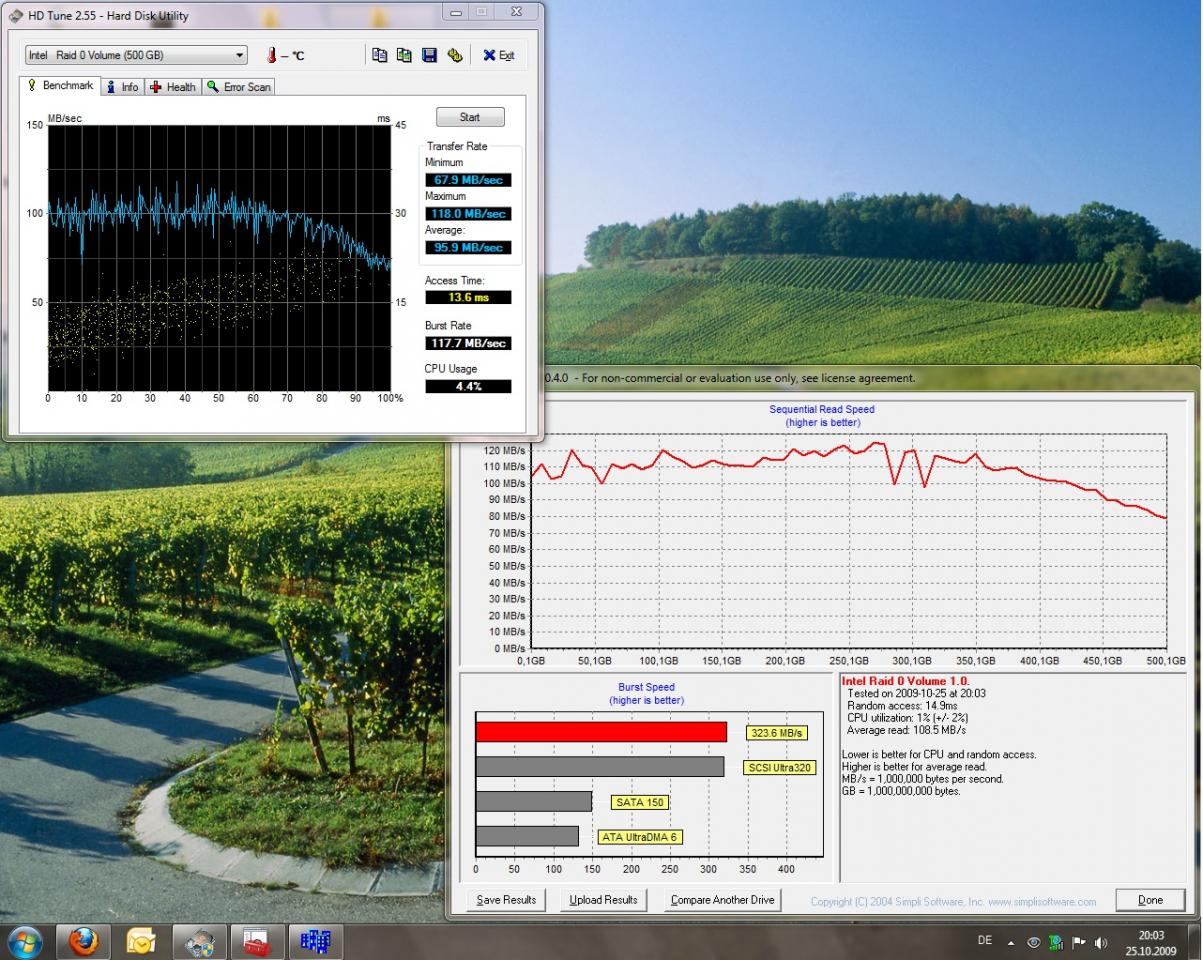

Ich hab gerade Windows 7 augesetzt. Verwende ein Raid-0 System mit 2 x 250 GB SATA-2 von Samsung F1-Serie...

Das ergebnis ist ähnlich wie bei Vista. Sehr enttäuschend... Eigentlich müsste ich bessere Werte haben, oder?
Verwendet wird der Intel 10R Controller...


Anhänge

  • Raid0.jpg
    201,6 KB · Aufrufe: 78
@GaBBa:
Ich habe 2x Western Digital 320GB in 2x Raid0 aufgeteilt, einmal 200GB mit XP- und Win7(x64)-Partition und einmal 400GB für Musik, Daten, Downloads ect.
Das erste Raid0 mit 200GB liegt am Anfang beider Platten und hat deswegen eine minimal bessere Zugriffszeit als das 2. (hintere) Raid0 mit 400GB.
Hier mein HDTune vom (vorderen) 200GB Raid0 unter Win7(CPU Usage wird unter Win7 bei mir falsch ausgelesen ;) ):

Hast du denn den neuesten Raid0 Treiber drauf (Intel Matrix Storage Manager) und auch den aktuellsten Chipsatztreiber nach der Win7-Installation installiert?
Ich habe außerdem im IntelMSM den Rückschreibcache für mein 200GB Raid0 aktiviert, das erhöht die Burstrate ungemein. Beim 400GB Raid0 mit Daten ect. drauf hab ich es aus gelassen.

Zuletzt bearbeitet:
Ja ich hab die neusten Treiber installiert...
Als BIOS Version werwende ich die evo@mod mBIOS.2xx.

Die Modifiaktionen des MOD-Bios:
Intel(R) RAID for SATA: v8.5.0.1030 from v8.0.0.1038
Intel Boot Agent GE: v1.3.24 from v0.0.19
Marvell 88SE6121 RAID: 1.1.0.L72a from 1.1.0.L70d

###########################################

Vielleicht sollte ich das Standard Bios mal versuchen mit der alten Version von Intel(R) RAID for SATA...

Ich benutze auch das 1901 von evo, allerdings .1xx
Du kannst halt mal im Intel Matrix Storage Manager den Rückschreibcache des Raid Volume aktivieren um zu gucken, ob sich vieleicht auch was am Avg Read ändert. Aber normalerweise steigt nur die Burst Rate.
(Und lies dir vorher in der Hilfe vom IMSM die Beschreibung dieser Einstellung durch ;) )

Abend. Hab nur mal ne Frage, bezüglich des OC-Potenials des Boards mit nem 45er Quad.
Hab nen Q9650 und nen Q9550 und die laufen auf nen alten Max. Formula und einer auf nem EP45 Extreme. Leider kann man beim Extreme den Vdroop net deaktivieren und daher überlege ich auf nen Max2 umzusteigen. Wichtigste Frage, macht das Board nen 490er Fsb mit? Danke schon mal im voraus.

Abend. Hab nur mal ne Frage, bezüglich des OC-Potenials des Boards mit nem 45er Quad.
Hab nen Q9650 und nen Q9550 und die laufen auf nen alten Max. Formula und einer auf nem EP45 Extreme. Leider kann man beim Extreme den Vdroop net deaktivieren und daher überlege ich auf nen Max2 umzusteigen. Wichtigste Frage, macht das Board nen 490er Fsb mit? Danke schon mal im voraus.

490 MHz müssten drin sein. alles ne Frage der Einstellungen und Kühlung
Beispiel

@ kahjdadeldings
teste mal mit nem geringer Mutli, ob der FSB stabil ist....

Zuletzt bearbeitet:
@ akte.x
was schafft dein board stabil? ich könnte mir vorstellen das 490 drin sind. mit nem core duo haben einige über 500 geschafft,primestabil.

@infection
sehe gerade, du kommst aus dem gleichen Dorf wie ich...moin moin :-)

"Dorf" ... naja die größte Stadt ist es wirklich nicht. Aber wir haben MINDFACTORY ! und einen Oberbürgermeister *hust*

@ akte.x
was schafft dein board stabil? ich könnte mir vorstellen das 490 drin sind. mit nem core duo haben einige über 500 geschafft,primestabil.

@infection
sehe gerade, du kommst aus dem gleichen Dorf wie ich...moin moin :-)

Wir sprechen hier von einem Quad-Core!

Was meins schafft.... noch nicht getestet.

Aber mit einem Quad sind meines Wiisens mit dem Asus Maximus II nur selten 500 MHz zu schaffen.

Ich habe noch keinen Prime-Screen über mehrere Stunden gesehen.

Zuletzt bearbeitet:
Bräuchte in dem Punkt auch noch ein wenig Unterstützung... mein pretested Q9550 von PC Tweaker schafft max. 4,25 GHz bei 1,31V. Doch so hoch will ich gar nicht. 4 GHz sollen mit 1,21V möglich sein. Alles mit Luftkühlung!

FSb 450 laufen ohne Probleme, aber an welchen Schrauben sollte ich für FSB 470 drehen. Derzeit habe ich folgende Einstellungen, mit denen Windows fehlerfrei bootet und man auch arbeiten kann, Prime bringt allerdings nach 8-10 Minuten (Customlauf) auf dem ersten oder zweiten Kern dann einen Fehler:
AI Obverclock Tuner Manual
OC Form CPU Level Up Auto
Ratio CMOS Setting: Auto
FSB Frequency: 470
CPU Clock Skew: Auto
NB Clock Skew: Auto
FSB Strap to North Bridge: 333
DRAM Frequency: DDR2-941 MHz
DRAM CLK Skew on Channel A1: Auto
DRAM CLK Skew on Channel A2: Auto
DRAM CLK Skew on Channel B1: Auto
DRAM CLK Skew on Channel B2: Auto
DRAM Timing Control: Auto

DRAM Static Read Control Auto
DRAM Read Training Auto
MEM. OC CHarger Auto
AI Clock Twister Auto
AI Transaction Booster Auto

PCIE Frequency: 100

CPU Voltage: 1.23125
CPU PLL Voltage: 1.5000
FSB Termination Voltage: 1.25900
DRAM Voltage: 2.01200
North Bridge Voltage: 1.24575
South Bridge 1.5 Voltage: 1.55300
South Bridge 1.1 Voltage: 1.15300

CPU GTL Reference (0): Auto
CPU GTL Reference (1): Auto
CPU GTL Reference (2): Auto
CPU GTL Reference (3): Auto
NB GTL Reference: Auto
DDR2 ChA Reference Voltage: Auto
DDR2 ChB Reference Voltage: Auto
North Bridge DDR Reference: Auto

CPU Configuration:

Load-Line Calibration: Enabled
CPU Spread Spectrum: Enabled
PCIE Spread Spectrum: Enabled

Hat jemand eine Idee welche Einstellungen ich probieren könnte?
DANKE!

Als erstes würd ich mal unten die Spectrums ausmachen und sicherheitshalber die Vcore eine stufe höher machen... und die NBv bissle hoch. Ich brauch für so einen hohen FSB 1.28V.
Ansonsten noch Rams runterschrauben, timings lockern und wenn du lust hast an den GTLs fummeln xD.

Keine Chance... eben mit 1,31x für die NB und 1,3 V (Bios) für die CPU probiert (sind dann unter Last ohne LC rund 1,22V) und nach 20 Minuten Bluescreen.
So langsam glaube ich das Board packt keinen FSB 471 mit dem Q9550...

hatte ich komischerweise auch. Mit 1.33V auffer NB lief das ding nich stabil, aber mit 1,28V XD. Bist du dir sicher das du 1.3V für die CPU brauchst :O?

Die CPU ist pretestet mit 1,20V bei 4 GHz unter Last (CPU-Z), wenn ich Load-Line Callibration deaktiviere benötige ich im Bios zwischen 1,28 und 1,3V um unter Last die 1,20 Volt zu bekommen. Mit LC aktiviert kann ich 1,23 einstellen.
Habe im Bios auch schon 1,35V bei aktiviertem LC eingestellt, hat aber nix am Ergebnis geändert.
Einstellungen für vNB (im Bios) waren 1,25 / 1,28 / 1,30 und 1,31... kein Unterschied... leider immer BlueScreen oder ein Fehler bei Prime nach rund 20 Min.

RAM-Kompatibilität

Hallo zusammen,

bei mir laufen ohne Probleme 4 x 2GB Excelleram Kit CL5 DDR2-1066.

Grüße
kleines Yonex

tja, nun wollte ich heute mein letzte Woche erworbenes MIIF Board einweihen. Alles eingebaut und Anschlüsse zieg mal kontrolliert...Power on und .....nix tut sich. kein Mux. Alles nochmal kontrolliert,aber nicht mal bis zum POST kommt es.
Board ausgebaut,altes wieder rein und dies lief gleich wieder auf anhieb. Also wohl das Board im Eimer. Auf zu Mindfactory, doch die hatten kein gleiches Model auf Lager und so hab ich zum P6Q- Deluxe gegriffen.
Wieder zuhause gleich eingebaut und lief auf Anhieb.
Schade,schade. hätte gern mal ein Luxus Board gehabt. Aber kann man erstmal nix machen.
Hätte euch gern meine Übertaktungsergebnisse gepostet. Aber nun muss ich wohl den Sammelthread wechseln:heul:

Können wa ja mit meinem Board testen :d. Ne aber Mindfactory is in sachen kundenservice eig immer recht top, hatte nie probleme bei denen, von den Preisen ganz zu schweigen xD.

Hardwareluxx setzt keine externen Werbe- und Tracking-Cookies ein. Auf unserer Webseite finden Sie nur noch Cookies nach berechtigtem Interesse (Art. 6 Abs. 1 Satz 1 lit. f DSGVO) oder eigene funktionelle Cookies. Durch die Nutzung unserer Webseite erklären Sie sich damit einverstanden, dass wir diese Cookies setzen. Mehr Informationen und Möglichkeiten zur Einstellung unserer Cookies finden Sie in unserer Datenschutzerklärung.


Zurück
Oben Unten refresh
