:wink: Willkommen im Sammelthread zur Asus P8P67 Reihe. :wink:




AUS AKTUELLEM ANLASS:

>> 6-Series-Chipsatz fehlerhaft - Intel bringt Update <<

>>> ASUS: DIE ANTWORT <<<

>>>> ASUS: Aktuelles zur Sandy Bridge Thematik <<<<


Betroffene S-ATA-Ports laut ASUS:







1. Allgemeine Infos 1. Allgemeine Infos
> Zurück zur Übersicht <



>> Vergleich der Boards aus der ASUS P8-Reihe <<




>> CPUs für Sockel 1155 <<

Wer seine CPU gern übertakten möchte, sollte im Moment nur zu den beiden K-Modellen greifen, denn nur diese haben einen freien Multiplikator.
Der P57-Chipsatz lässt das Übertakten des Referenztaktes nämlich nur im Rahmen von 5-10 MHz zu, weshalb "richtiges" OC mit festem Multiplikator nicht möglich ist.
Grundsätzlich ist jedoch jede Sockel-1155-CPU mit dem ASUS P8P67-Boards nutzbar.

Die Nutzung der Internen Grafikeinheit GPUi bleibt leider allen P67-Brettern verwehrt. Sie ist nur mit dem H67 und dem angekündigten Z68 nutzbar.

Hier sämtliche Vertreter der Zweiten i-Generation auf einen Blick:






2. ASUS P8P67 Deluxe 2. ASUS P8P67 Deluxe
> Zurück zur Übersicht <




Quelle: ASUSTek Computer Inc.


Das ASUS P8P67 Deluxe ist ein Board aus der oberen Mittelklasse der aktuellen P67 Armada von ASUS.
Es ist sehr gut ausgestattet, es verfügt neben allen zur Zeit gängigen Anschlüssen (USB 3.0, SATA 6g, Powered eSATA) auch zahlreiche Zusatzfeatures wie zum Beispiel ein USB 3.0 Frontpanel, On/Off-Schalter onboard, ein Fehlerdisplay, UEFI-Unterstützung und Onboard-Bluetooth.

​


Übersicht 01 Übersicht





1.1 Spezifikationen 1. Spezifikationen
> Zurück zur Übersicht <




>> Produktseite und Preisvergleich <<


ASUS P8P67 Deluxe @ ASUSTek


ASUS P8P67 Deluxe im Preisvergleich


>> Allgemeine Specs <<







Quelle: ASUSTek Computer Inc.


>> Lieferumfang <<

1x ASUS USB 3.0 Bracket
4x Serial ATA 6.0Gb/s Kabel
2x Serial ATA 3.0Gb/s Kabel
1x ASUS SLI bridge connector
1 x ASUS Front Panel USB 3.0 Box
ASUS Q-Shield
2 in 1 Q-connector
User's manu
Support DVD





Quelle: Hartware.net

1.2 Impressionen 2. Impressionen
> Zurück zur Übersicht <














Quelle: Legit Reviews

1.3 Reviews 3. Reviews
> Zurück zur Übersicht <




1.4 Downloads 4. Downloads
> Zurück zur Übersicht <

>> Allgemeine Downloads <<



>> UEFI(Bios)-Roms <<


  • 2001- Bios
    1. Enable support for Next Gen 22nm Processor.
  • 1850 - Bios
    Improve system stability.
  • 1703 - Bios
    Improve DRAM compatibility.
  • 1702 - Bios
    1. 2.2TB or larger HDD can be supported under RAID mode.
    (Need to install IRST 10.5 version driver first)
  • 1606 - Bios
    1. Enhance support for Game Port on old audio cards.
    2. Enhance SATA compatibility
    3. Enhance mouse/keyboard support under UEFI
    4. Enhance USB2.0 / 3.0 legacy support
    5. Enhance PCIE compatibility
    6. Enable support of CAS = 4 DDRIII-1333 modules
  • 1503 - Bios
    1. Improve system compatiblity.
  • 1502 - Bios
    1. Fix system maybe hang if the NEC Chip F/W is broken.
  • 1305 - Bios
    Change Log -- Improved OC performance using Multipliers or Auto Overclocking
    - Improved BCLK and DRAM OC capabilities when enabling the “Internal PLL Overvoltage” option in BIOS. Note - Sleep/Hibernate will not operate properly due to Intel Specs.
    - Improved USB performance, Improved P67 XMP profile compatibility (please note, memory with X58/P55 XMP profiles will generally work but is not optimized for P67 and will usually cause problems when overclocking in several cases)
    - Per Core Save Fixed
    - Disable/Enable BT
    - Minor Bug Fixes including new Auto Rules for C-States (C3/C6) when overclocking. If you are overclocking, C-States will be disabled for enhanced performance.
    - Intel RAID will not support bootable volumes greater than 2.2TB yet, Intel plans a firmware update shortly to allow this operation. AHCI and IDE are not affected.
    - Enhanced AI Suite II compatibility
  • 1302 - BetaBios
    - Improved OC performance using Multipliers or Auto Overclocking
    - Improved BCLK and DRAM OC capabilities when enabling the “Internal PLL Overvoltage” option in BIOS. Note - Sleep/Hibernate will not operate properly due to Intel Specs.
    - Improved USB performance, Improved P67 XMP profile compatibility (please note, memory with X58/P55 XMP profiles will generally work but is not optimized for P67 and will usually cause problems when overclocking in several cases)
    - Per Core Save Fixed
    - Disable/Enable BT
    - Minor Bug Fixes including new Auto Rules for C-States (C3/C6) when overclocking.
  • 1253 - BetaBios
    - Removes full reset at POST (double post) on cold boot or auto overclocking routine.
    - Improved OC performance using Multipliers or Auto Overclocking
    - Improved BCLK and DRAM OC capabilities when enabling the “Internal PLL Overvoltage” option in BIOS.
    - Minor Bug Fixes
  • 1204 - Bios
    - Removes full reset at POST (double post) on cold boot or auto overclocking routine.
    - Improved OC performance using Multipliers or Auto Overclocking
    - Improved BCLK and DRAM OC capabilities when enabling the “Internal PLL Overvoltage” option in BIOS.
    - Minor Bug Fixes including Auto Rule for C1E, C3, C6 is returned to Enabled first (1253 disabled first) and improved USB compatibility.
    - Enabling Internal PLL Voltage will still cause resume/hibernate issues (Intel related) but we are working with Intel on any potential workarounds. For those users not needing a 47x or higher multi on the K series we recommend leaving this option disabled.
  • 1053 - Beta BIOS (unterstützt sehr hohe Multis)
    1. Enable support of "Internal PLL Overvoltage" item to allow better CPU Turbo Ratio overclock capability with D2 Stepping processors.
  • 1003 - BIOS
    1. Update CPU ratio item to allow automatic activation of Intel Turbo Boost when CPU Ratio is above the Intel specification.
    2. Enhance PCH native SATA performance.
    3. Enhance USB 3.0 / PCIE performance.
    4. Enhance USB 3.0 compatibility under BIOS setup screen.
    5. Enhance USB compatibility.
  • 0804 - BIOS


!!! Der sicherste Weg zum neuen Bios ist ASUS EZ-Flash und *hier* erfahrt ihr wie einfach das geht !!!

3. ASUS P8P67 EVO 3. ASUS P8P67 EVO
> Zurück zur Übersicht <




Quelle: ASUSTek Computer Inc.


Das ASUS P8P67 Evo ist ein Board aus der Mittelklasse der aktuellen P67 Armada von ASUS.
Es ist sehr gut ausgestattet, denn es verfügt über alle zur Zeit gängigen Anschlüsse (USB 3.0, SATA 6g, Powered eSATA) und besitzt zahlreiche Zusatzfeatures wie zum Beispiel Onboard Bluetooth, On/Off-Schalter auf dem PCB und natürlich nicht zuletzt über das neue, grafische UEFI, "früher" besser bekannt als BIOS.

​


Übersicht 02 Übersicht





2.1 Spezifikationen 1. Spezifikationen
> Zurück zur Übersicht <




>> Produktseite und Preisvergleich <<


ASUS P8P67 Evo @ ASUSTek


ASUS P8P67 Evo im Preisvergleich


>> Allgemeine Specs <<







Quelle: ASUSTek Computer Inc.


>> Lieferumfang <<

1x ASUS USB 3.0 Bracket
2x Serial ATA 6.0Gb/s Kabel
2x Serial ATA 3.0Gb/s Kabel
1x ASUS SLI bridge connector
ASUS Q-Shield
2 in 1 Q-connector
User's manu
Support DVD


2.2 Impressionen 2. Impressionen
> Zurück zur Übersicht <

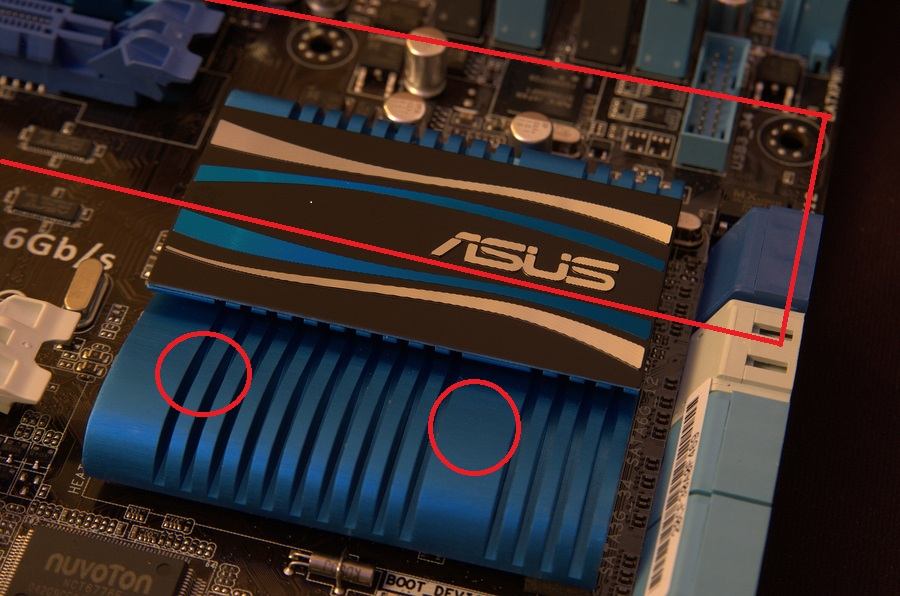

>> Von mir <<
:fresse:

























>> Von Leuten, die mehr Licht zu Hause haben <<
:d















Quelle: Benchmarkreviews

​


2.3 Reviews 3. Reviews
> Zurück zur Übersicht <



2.4 Downloads 4. Downloads
> Zurück zur Übersicht <

>> Allgemeine Downloads <<




>> UEFI(Bios)-Roms <<


  • 2001- Bios
    1. Enable support for Next Gen 22nm Processor.
  • 1850 - Bios
    Improve system stability.
  • 1704 - Bios
    1. 2.2TB or larger HDD can be supported under RAID mode.
    (Need to install IRST 10.5 version driver first, you can find it under "SATA" catalogue)
  • 1606 - Bios
    1. Enhance support for Game Port on old audio cards.
    2. Enhance SATA compatibility
    3. Enhance mouse/keyboard support under UEFI
    4. Enhance USB2.0 / 3.0 legacy support
    5. Enhance PCIE compatibility
    6. Enable support of CAS = 4 DDRIII-1333 modules
  • 1502 - Bios
    1. fix the CPU/turbo ratio is wrong after clear CMOS
    2. fix mouse cursor may be drift if there is a joystick plug in
    3. fix that xhci legacy support function fail if there is another PCIE usb3.0 addon card on the system
    4. Improve TPU's algorithm to bring better performance on some CPUs.
  • 1305 - Bios
    Change Log -- Improved OC performance using Multipliers or Auto Overclocking
    - Improved BCLK and DRAM OC capabilities when enabling the “Internal PLL Overvoltage” option in BIOS. Note - Sleep/Hibernate will not operate properly due to Intel Specs.
    - Improved USB performance, Improved P67 XMP profile compatibility (please note, memory with X58/P55 XMP profiles will generally work but is not optimized for P67 and will usually cause problems when overclocking in several cases)
    - Per Core Save Fixed
    - Disable/Enable BT
    - Minor Bug Fixes including new Auto Rules for C-States (C3/C6) when overclocking. If you are overclocking, C-States will be disabled for enhanced performance.
    - Intel RAID will not support bootable volumes greater than 2.2TB yet, Intel plans a firmware update shortly to allow this operation. AHCI and IDE are not affected.
    - Enhanced AI Suite II compatibility
  • 1302 - BetaBios
    - Improved OC performance using Multipliers or Auto Overclocking
    - Improved BCLK and DRAM OC capabilities when enabling the “Internal PLL Overvoltage” option in BIOS. Note - Sleep/Hibernate will not operate properly due to Intel Specs.
    - Improved USB performance, Improved P67 XMP profile compatibility (please note, memory with X58/P55 XMP profiles will generally work but is not optimized for P67 and will usually cause problems when overclocking in several cases)
    - Per Core Save Fixed
    - Disable/Enable BT
    - Minor Bug Fixes including new Auto Rules for C-States (C3/C6) when overclocking.
  • 1253 - BetaBios
    - Removes full reset at POST (double post) on cold boot or auto overclocking routine.
    - Improved OC performance using Multipliers or Auto Overclocking
    - Improved BCLK and DRAM OC capabilities when enabling the “Internal PLL Overvoltage” option in BIOS.
    - Minor Bug Fixes
  • 1204 - Bios
    - Removes full reset at POST (double post) on cold boot or auto overclocking routine.
    - Improved OC performance using Multipliers or Auto Overclocking
    - Improved BCLK and DRAM OC capabilities when enabling the “Internal PLL Overvoltage” option in BIOS.
    - Minor Bug Fixes including Auto Rule for C1E, C3, C6 is returned to Enabled first (1253 disabled first) and improved USB compatibility.
    - Enabling Internal PLL Voltage will still cause resume/hibernate issues (Intel related) but we are working with Intel on any potential workarounds. For those users not needing a 47x or higher multi on the K series we recommend leaving this option disabled.
  • 1053 - Beta BIOS (unterstützt sehr hohe Multis)
    1. Enable support of "Internal PLL Overvoltage" item to allow better CPU Turbo Ratio overclock capability with D2 Stepping processors.
  • 1003 - BIOS
    1. Update CPU ratio item to allow automatic activation of Intel Turbo Boost when CPU Ratio is above the Intel specification.
    2. Enhance PCH native SATA performance.
    3. Enhance USB 3.0 / PCIE performance.
    4. Enhance USB 3.0 compatibility under BIOS setup screen.
    5. Enhance USB compatibility.
  • 0804 - BIOS

!!! Der sicherste Weg zum neuen Bios ist ASUS EZ-Flash und *hier* erfahrt ihr wie einfach das geht !!!

4. ASUS P8P67 PRO 4. ASUS P8P67 PRO
> Zurück zur Übersicht <



Quelle: ASUSTek Computer Inc.


Das ASUS P8P67 Pro ist das Mittelklasse-Board aus der aktuellen P67-Reihe von ASUS.
Es ist gut ausgestattet, denn es verfügt über alle zur Zeit gängigen Anschlüsse (USB 3.0, SATA 6g, Powered eSATA) und steht dem P8P67 Evo nur in dem nicht vorhanden Dual-Gigabit-Lan nach. Das Pro begnügt sich mit einem Lan-Port der außerdem über einen Intel-Chip realisiert wird.

​



Übersicht 03 Übersicht




3.1 Spezifikationen 1. Spezifikationen
> Zurück zur Übersicht <





>> Produktseite und Preisvergleich <<


ASUS P8P67 Pro @ ASUSTek


ASUS P8P67 Pro im Preisvergleich


>> Allgemeine Specs <<







Quelle: ASUSTek Computer Inc.


>> Lieferumfang <<

1x ASUS USB 3.0 Bracket
2x Serial ATA 6.0Gb/s Kabel
2x Serial ATA 3.0Gb/s Kabel
1x ASUS SLI bridge connector
ASUS Q-Shield
2 in 1 Q-connector
User's manu
Support DVD





Quelle: ProClockers

3.2 Impressionen 2. Impressionen
> Zurück zur Übersicht <












Quelle: 8wares

3.3 Reviews 3. Reviews
> Zurück zur Übersicht <




3.4 Downloads 4. Downloads
> Zurück zur Übersicht <

>> Allgemeine Downloads <<



>> UEFI(Bios)-Roms <<


  • 2001- Bios
    1. Enable support for Next Gen 22nm Processor.
  • 1850 - Bios
    Improve system stability.
  • 1704 - Bios
    1. 2.2TB or larger HDD can be supported under RAID mode.
    (Need to install IRST 10.5 version driver first, you can find it under "SATA" catalogue)
  • 1606 - Bios
    P8P67 Pro 1606 BIOS
    1. Enhance support for Game Port on old audio cards.
    2. Enhance SATA compatibility
    3. Enhance mouse/keyboard support under UEFI
    4. Enhance USB2.0 / 3.0 legacy support
    5. Enhance PCIE compatibility
    6. Enable support of CAS = 4 DDRIII-1333 modules
  • 1502 - Bios
    1. Fix system maybe hang if the NEC Chip F/W is broken.
  • 1305 - Bios
    Change Log -- Improved OC performance using Multipliers or Auto Overclocking
    - Improved BCLK and DRAM OC capabilities when enabling the “Internal PLL Overvoltage” option in BIOS. Note - Sleep/Hibernate will not operate properly due to Intel Specs.
    - Improved USB performance, Improved P67 XMP profile compatibility (please note, memory with X58/P55 XMP profiles will generally work but is not optimized for P67 and will usually cause problems when overclocking in several cases)
    - Per Core Save Fixed
    - Disable/Enable BT
    - Minor Bug Fixes including new Auto Rules for C-States (C3/C6) when overclocking. If you are overclocking, C-States will be disabled for enhanced performance.
    - Intel RAID will not support bootable volumes greater than 2.2TB yet, Intel plans a firmware update shortly to allow this operation. AHCI and IDE are not affected.
    - Enhanced AI Suite II compatibility
  • 1302 - BetaBios
    - Improved OC performance using Multipliers or Auto Overclocking
    - Improved BCLK and DRAM OC capabilities when enabling the “Internal PLL Overvoltage” option in BIOS. Note - Sleep/Hibernate will not operate properly due to Intel Specs.
    - Improved USB performance, Improved P67 XMP profile compatibility (please note, memory with X58/P55 XMP profiles will generally work but is not optimized for P67 and will usually cause problems when overclocking in several cases)
    - Per Core Save Fixed
    - Disable/Enable BT
    - Minor Bug Fixes including new Auto Rules for C-States (C3/C6) when overclocking.
  • 1253 - BetaBios
    - Removes full reset at POST (double post) on cold boot or auto overclocking routine.
    - Improved OC performance using Multipliers or Auto Overclocking
    - Improved BCLK and DRAM OC capabilities when enabling the “Internal PLL Overvoltage” option in BIOS.
    - Minor Bug Fixes
  • 1204 - Bios
    - Removes full reset at POST (double post) on cold boot or auto overclocking routine.
    - Improved OC performance using Multipliers or Auto Overclocking
    - Improved BCLK and DRAM OC capabilities when enabling the “Internal PLL Overvoltage” option in BIOS.
    - Minor Bug Fixes including Auto Rule for C1E, C3, C6 is returned to Enabled first (1253 disabled first) and improved USB compatibility.
    - Enabling Internal PLL Voltage will still cause resume/hibernate issues (Intel related) but we are working with Intel on any potential workarounds. For those users not needing a 47x or higher multi on the K series we recommend leaving this option disabled.
  • 1053 - Beta BIOS (unterstützt sehr hohe Multis)
    1. Enable support of "Internal PLL Overvoltage" item to allow better CPU Turbo Ratio overclock capability with D2 Stepping processors.
  • 1003 - BIOS
    1. Update CPU ratio item to allow automatic activation of Intel Turbo Boost when CPU Ratio is above the Intel specification.
    2. Enhance PCH native SATA performance.
    3. Enhance USB 3.0 / PCIE performance.
    4. Enhance USB 3.0 compatibility under BIOS setup screen.
    5. Enhance USB compatibility.
  • 0804 - BIOS


!!! Der sicherste Weg zum neuen Bios ist ASUS EZ-Flash und *hier* erfahrt ihr wie einfach das geht !!!

5. ASUS P8P67 5. ASUS P8P67
> Zurück zur Übersicht <




Quelle: ASUSTek Computer Inc.


Das ASUS P8P67 ist das Board aus der unteren Mittelklasse der aktuellen P67-Reihe von ASUS.
Es ist zwar von der Onboard-Komponenten her ebenfalls gut ausgestattet, jedoch ist der Lieferumfang übersichtlicher als bei den teureren Varianten und es verfügt nicht über Powered eSATA.

​

Übersicht 04 Übersicht




4.1 Spezifikationen 1. Spezifikationen
> Zurück zur Übersicht <



>> Produktseite und Preisvergleich <<

ASUS P8P67 @ ASUSTek


ASUS P8P67 Pro im Preisvergleich


>> Allgemeine Specs <<







Quelle: ASUSTek Computer Inc.


>> Lieferumfang <<

2x Serial ATA 6.0Gb/s Kabel
2x Serial ATA 3.0Gb/s Kabel
1 x 2-port USB 2.0 / 1-port eSATA module
ASUS Q-Shield
2 in 1 Q-connector
User's manu
Support DVD

PIC

Quelle:

4.2 Impressionen 2. Impressionen
> Zurück zur Übersicht <














Quelle: Legit Reviews

4.3 Reviews 3. Reviews
> Zurück zur Übersicht <



4.4 Downloads 4. Downloads
> Zurück zur Übersicht <

>> Allgemeine Downloads <<



>> UEFI(Bios)-Roms <<


  • 2001- Bios
    1. Enable support for Next Gen 22nm Processor.
  • 1850 - Bios
    1. Improve system stability.
  • 1704 - Bios
    1. 2.2TB or larger HDD can be supported under RAID mode.
    (Need to install IRST 10.5 version driver first, you can find it under "SATA" catalogue)
  • 1608 - Bios
    1. Enhance support for Game Port on old audio cards.
    2. Enhance SATA compatibility
    3. Enhance mouse/keyboard support under UEFI
    4. Enhance USB2.0 / 3.0 legacy support
    5. Enhance PCIE compatibility
    6. Enable support of CAS = 4 DDRIII-1333 modules
  • 1503 - Bios
    1. Display warning message when press F12 and there is no usb flash plug in
    2. fixed the TPM setup item displays abnormally after load-default
    3. fixed the CPU/turbo ratio is wrong after clear CMOS
    4. fix mouse cursor may be drift if there is a joystick plug in
    5. fixed that xhci legacy support function fail if there is another PCIE usb3.0 addon card on the system
    6. Change the maximum value of CPU (turbo)ratio to 1-core maximum turbo ratio.
  • 1401 - Bios
    1. Increase Hardware Compatibility.
  • 1305 - Bios
    Change Log -- Improved OC performance using Multipliers or Auto Overclocking
    - Improved BCLK and DRAM OC capabilities when enabling the “Internal PLL Overvoltage” option in BIOS. Note - Sleep/Hibernate will not operate properly due to Intel Specs.
    - Improved USB performance, Improved P67 XMP profile compatibility (please note, memory with X58/P55 XMP profiles will generally work but is not optimized for P67 and will usually cause problems when overclocking in several cases)
    - Per Core Save Fixed
    - Disable/Enable BT
    - Minor Bug Fixes including new Auto Rules for C-States (C3/C6) when overclocking. If you are overclocking, C-States will be disabled for enhanced performance.
    - Intel RAID will not support bootable volumes greater than 2.2TB yet, Intel plans a firmware update shortly to allow this operation. AHCI and IDE are not affected.
    - Enhanced AI Suite II compatibility
  • 1302 - BetaBios
    - Improved OC performance using Multipliers or Auto Overclocking
    - Improved BCLK and DRAM OC capabilities when enabling the “Internal PLL Overvoltage” option in BIOS. Note - Sleep/Hibernate will not operate properly due to Intel Specs.
    - Improved USB performance, Improved P67 XMP profile compatibility (please note, memory with X58/P55 XMP profiles will generally work but is not optimized for P67 and will usually cause problems when overclocking in several cases)
    - Per Core Save Fixed
    - Disable/Enable BT
    - Minor Bug Fixes including new Auto Rules for C-States (C3/C6) when overclocking.
  • 1253 - BetaBios
    - Removes full reset at POST (double post) on cold boot or auto overclocking routine.
    - Improved OC performance using Multipliers or Auto Overclocking
    - Improved BCLK and DRAM OC capabilities when enabling the “Internal PLL Overvoltage” option in BIOS.
    - Minor Bug Fixes
  • 1204 - Bios
    - Removes full reset at POST (double post) on cold boot or auto overclocking routine.
    - Improved OC performance using Multipliers or Auto Overclocking
    - Improved BCLK and DRAM OC capabilities when enabling the “Internal PLL Overvoltage” option in BIOS.
    - Minor Bug Fixes including Auto Rule for C1E, C3, C6 is returned to Enabled first (1253 disabled first) and improved USB compatibility.
    - Enabling Internal PLL Voltage will still cause resume/hibernate issues (Intel related) but we are working with Intel on any potential workarounds. For those users not needing a 47x or higher multi on the K series we recommend leaving this option disabled.
  • 1053 - Beta BIOS (unterstützt sehr hohe Multis)
    1. Enable support of "Internal PLL Overvoltage" item to allow better CPU Turbo Ratio overclock capability with D2 Stepping processors.
  • 1003 - BIOS
    1. Update CPU ratio item to allow automatic activation of Intel Turbo Boost when CPU Ratio is above the Intel specification.
    2. Enhance PCH native SATA performance.
    3. Enhance USB 3.0 / PCIE performance.
    4. Enhance USB 3.0 compatibility under BIOS setup screen.
    5. Enhance USB compatibility.
  • 0804 - BIOS


!!! Der sicherste Weg zum neuen Bios ist ASUS EZ-Flash und *hier* erfahrt ihr wie einfach das geht !!!

6. ASUS P8P67 LE 6. ASUS P8P67 LE
> Zurück zur Übersicht <




Quelle: ASUSTek Computer Inc.


Das ASUS P8P67 LE ist das abgespeckteste Board der P67-Reihe von ASUS.
Es hat viel weniger Phasen, weniger Kühler, nur 2 PCIe x16-Slots, keinen DTS-Sound und auch in anderen Bereichen kann es nicht mit den teureren Modellen mithalten.
Es ist jedoch das einzige Board aus der Reihe mit einem IDE-Anschluss.

​

Übersicht 05 Übersicht





5.1 Spezifikationen 1. Spezifikationen
> Zurück zur Übersicht <




>> Produktseite und Preisvergleich <<

ASUS P8P67 LE @ ASUSTekhttp://www.asus.de/product.aspx?P_ID=TzGzLFtd2HBF7vc5


ASUS P8P67 LE im Preisvergleich


>> Allgemeine Specs <<









Quelle: ASUSTek Computer Inc.


>> Lieferumfang <<

1 x UltraDMA 133/100/66 cable
2 x SATA 3.0Gb/s cables
1 x SATA 6.0Gb/s cable
ASUS Q-Shield
User's manu
Support DVD



Quelle: ASUSTek Computer Inc.

5.2 Impressionen 2. Impressionen
> Zurück zur Übersicht <






Quelle: ASUSTek Computer Inc.

5.3 Reviews 3. Reviews
> Zurück zur Übersicht <


  • ...
  • ...
  • ...

5.4 Downloads 4. Downloads
> Zurück zur Übersicht <

>> Allgemeine Downloads <<




>> UEFI(Bios)-Roms <<


  • 1101 - Bios
    1. Improve memory compatibility
    2. Improve system stability
    3. Support new CPUs. Please refer to our website at: ASUSTeK Computer Inc. -Support- CPU Support
  • 1013 - Bios
    1. Fix function "AC Power Loss" failure issue in some conditions.
  • 1011 - Bios
    1. Fixed some cards will down to GEN1 after S3.
  • 1003 - Bios
    1. Support F12 hot key in BiosSetup.
  • 0709 - Bios
    1. Update Asus Spd information in Setup.
  • 0701 - Bios


!!! Der sicherste Weg zum neuen Bios ist ASUS EZ-Flash und *hier* erfahrt ihr wie einfach das geht !!!


7. UEFI 7. UEFI
> Zurück zur Übersicht <





8. kompatible CPU-Kühler 8. kompatible CPU-Kühler
> Zurück zur Übersicht <


Generell können alle Kühler die für die Montage auf Sockel 1156 zugelassen sind auch auf Sockel 1155 verwendet werden.
Ich hoffe auf Eure Hilfe beim Erweitern dieser Liste :)

Ich nehme nur noch neue Kühler auf, wenn ihr sie wie folgt postet, denn wenn ich für jeden Lüfter alles raus suchen muss, muss ich aus Zeitgründen meine Arbeit Kündigen und dafür hier für jeden Wert 5 € verlangen ;)

Name des Kühlers mit Preisvergleichslink und einem Sternchen (bei Kompatiblitätsproblemen mit hohen Rams) und dahinter euer Nick plus Board-Name!

URL="http://preisvergleich.hardwareluxx.de/a295892.html"]Noctua NH-U12P[/URL] * (Joachim224 / P8P67 Evo)



* Ist die Blasrichtung des CPU-Lüfters gen Rückwand gerichtet, können bei Vollbestückung nur Rams mit niedrigem Heatspreader verbaut werden.

9. kompatibler RAM 9. kompatibler RAM
> Zurück zur Übersicht <

Ich nehme nur noch neue Rams auf, wenn ihr sie wie folgt postet, denn sonst passiert das gleiche wie bei den Lüftern ;)

Name der Rams inkl. Takt und Timings mit Preisvergleichslink und eurem Nick plus Board-Name dahinter!

URL="http://preisvergleich.hardwareluxx.de/a478963.html"]G.Skill ECO DIMM Kit 4GB PC3-10667U CL9-9-9-24[/URL] (Joachim224 / P8P67 Evo)


WICHTIG:

...bei den Kollegen vom Asus Maximus IV Extreme (Intel P67) - [Sammelthread] abgeschaut:

Anmerkung: Bitte beachtet, das Intel 1,50V als "Standardramspannung" (maximal 1,575Vmem) vorsieht!



Quelle: Intel Datasheet 2nd Generation Intel Core™Processor Family Desktop and Intel Pentium Processor Family Desktop Datasheet

Wer also z.b. 1,65V Rammodule mit eben diesen 1,65V betreibt, der bewegt sich AUSSERHALB der Intelspezifikation!​
Zum Vergrößern anklicken....

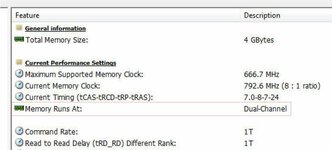

2*2 GB
======

4*2 GB
======

2*4 GB
======

4*4 GB
======

*
SK-Tempelhof schrieb:
Und zu den Speichern: ...Vollbelegung der Ram Ports läuft ohne Probleme, wird aber erst nach Update auf 1003 erkannt.
Zum Vergrößern anklicken....

10. OC-Ergebnisse 10. OC-Ergebnisse
> Zurück zur Übersicht <


Hier würde ich eure OC-Ergebnisse eintragen. Also einfach PN @ me und ich schreib sie ein.
Ich hab mir die im OC-thread vorhandenen mal einfach gemopst...wenn jmd ein Problem damit hat nehm ich sein Ergebnis auch gern wieder raus :asthanos:


>> i7-2600K <<

Chiller :
  • 2600k|5000Mhz|1,480|50|100|1600Mhz|ASUS P8P67|Chiller|L040B307|Boxed|isulk

Wasser

  • 2600k|5400Mhz|1,544|54|100|1333Mhz|P8P67D|Wakü|L04 1B230|Boxed|Microborg
  • 2600k|5217Mhz|1,554|53|100|1600Mhz|P8P67D|Wakü|L04 0B307|Boxed|Microborg
  • 2600k|5117Mhz|1,520|51|100|1333Mhz|P8P67D|Wakü|L040B165|Boxed|Microborg
  • 2600k|5007Mhz|1,432|40|100|1600Mhz|P8P67D|WaküL040B165|Boxed|Magicable
  • 2600k|4900Mhz|1,416|49|100|1333Mhz|ASUS P8P67 Evo|Wakü|L040B307|Boxed|8luehydr0
  • 2600k|4700Mhz|1,360|47|100|1600Mhz|ASUS P8P67|Wakü|L040B307|Boxed|isulk
  • 2600K|4600MHz|1,288|46|100|1333MHz|ASUS P8P67 Deluxe|Wakü|L042B076|Boxed|Blubber120
  • 2600k|4500Mhz|1,216|45|100|1600Mhz|Asus P8P67 Deluxe|Wakü|L040B307|Boxed|skmCry
  • 2600k|4500Mhz|1,288|45|100|1866Mhz|AsusP8P67Deluxe |Wakü|L040B225|Boxed|Riplex
  • 2600k|4500Mhz|1,296|45|100|1600Mhz|P8P67 EVO|Wakü[28C]|L036B125T|Boxed|nOti


Luft

  • 2600k|5000Mhz|1,408|50|100|1600Mhz|Asus P8P67 EVO|Luft|L042B074|Boxed|jowi69
  • 2600k|4800Mhz|1,344|48|100|1333Mhz|ASUS P8P67 Evo|Luft|L040B307|Boxed|becksgold00becksgold00
  • 2600k|4700Mhz|1,416|47|100|1333Mhz|ASUS P8P67 EVO|Luft|L039B470|Boxed|YesMax
  • 2600k|4500Mhz|1,200|45|100|1333Mhz|ASUS P8P67|Luft|L042B076|Boxed|TH€_BR@!N
  • 2600k|4500Mhz|1,208|45|100|1333Mhz|ASUS P8P67|Luft|L042B074|Boxed|TH€_BR@!N
  • 2600k|4500Mhz|1,264|45|100|1333Mhz|ASUS P8P67|Luft|L040B690|Boxed|TH€_BR@!N
  • 2600k|4500Mhz|1,320|45|100|1333Mhz|Asus P8P67 Evo|Luft|L036B125|Boxed|rüpel



>> i5-2500K <<


Wasser

  • 2500k|4500,1Mhz|1,368|45|100|1333Mhz|ASUS P8P67 PRO|Wasser[23C]|L036B110|Boxed|karod3


Luft



  • 2500k|4700Mhz|1,352|47|100|1600Mhz|Asus P8P67 Deluxe|Luft|L041B517|Boxed|Felix the Cat
  • 2500k|4515Mhz|1,312|45|100|1600Mhz|Asus P8P67|Luft|L041B541|Boxed|dr-ami
  • 2500K|4500Mhz|1.328|45|100|1333Mhz|Asus P8P67 Deluxe|Luft|L041B517|Boxed|epica80
  • 2500k|4500Mhz|1,272|45|100|1333Mhz|Asus P8P67 Deluxe|Luft|L041B517|Boxed|johnieboy


>> 4000Mhz Lowest Vcore Liste <<



>> i7-2600K <<

Wasser


  • 2600k|4013Mhz|1,104|40|100|1600Mhz|P8P67Pro|Wakü|L040B307|Boxed|Microborg
  • 2600k|4005Mhz|1,128|40|100|1066Mhz|ASUS|P8P67Del.|Wakü|L040B165|Boxed|magicable
  • 2600k|4000Mhz|1,136|40|100|1600Mhz|ASUS P8P67|Wakü|L040B307|Boxed|isulk

Luft


  • 2600k|4000Mhz|1,112|40|100|1333Mhz|Asus P8P67 Evo|Luft|L036B125|Boxed|rüpel
  • 2600k|4000Mhz|1,096|45|100|1333Mhz|ASUS P8P67|Luft|L042B074|Boxed|TH€_BR@!N
  • 2600k|4000Mhz|1,096|40|100|1333Mhz|ASUS P8P67 Evo|Luft|L040B307|Boxed|becksgold00
  • 2600k|4000Mhz|1,096|40|100|1333Mhz|ASUS P8P67|Luft|L042B076|Boxed|TH€_BR@!N


>> i5-2500K <<

Luft


  • 2500k|4000Mhz|1,124|40|100|1600Mhz|Asus P8P67 Deluxe|Luft|L041B517|Boxed|Felix The Cat


11. FAQ 11. FAQ
> Zurück zur Übersicht <


F: Warum komme ich beim ocen nicht über Multi 45 hinaus, egal welche Spannung ich probiere?
A: Spiel einfach mindestens UEFI 1053 auf, mit dieser Version wurde die Funktion "Internal PLL Overvoltage" eingeführt, die das Booten von hohen Multis ermöglicht.


F: Mein Ram verursacht beim Kaltstart immer einen OC-Failure, obwohl das Setting an sich stabil läuft, was kann ich machen?
A: 1. Methode: neustes Bios aufspielen und direkt nach dem Flashen einen CMOS-Reset durchführen.
2. Methode: Im UEFI in den [Advanced-Mode] und dann bei [AMP] den Eintrag [Power on by PCIE] auf [enabled] stellen und das Ganze speichern! Dann ist kein CMOS-Reset nötig.
THX an ssd noob

F: Warum blitzt jedesmal beim Starten das ASUS-Bootlogo mehrmals aufund verzögert meinen Systemstart?
A: Das Logo im UEFI ausschalten und dann die Bootzeit auf 1s stellen! Zusätzlich kann man für einen schnelleren Bootvorgang die unbenötigten Controller im UEFI abschalten und die Funktion [Rom message] auf [keep current] stellen.
THX an karod3


F: Warum funktioniert mein PCI-Gerät nicht richtig? / Warum wird mir im Gerätemanager ein PCI-Kommunikationskontroller ohne Treiber angezeigt?
A: Der Treiber wird für den Betrieb von PCI-Geräten dringend benötigt, da der P67 nativ kein PCI mehr bietet, sondern das Ganze per Brückenchip aus dem PCI-Express herleitet.
THX an Iceman021

>>> Hier ist der Link zum benötigten Treiber: *Intel Download Center*

F: Warum taktet sich meine übertaktete CPU im Idle nicht auf 1600 Mhz runter?
A: Einfach im UEFI in den CPU-Settings sämtliche C-States auf [AUTO] und C1E auf [ENABLED] stellen und schon sollte es funktionieren. Wer darüber hinaus noch möchte, dass die Spannung abgesenkt wird, muss die Vcore über den Offset-Mode einstellen.
THX an Scoty

F: Kann ich mein UEFI auch mit einer älteren Version downgraden?
A: Nein, ein Downgrade der UEFI-Version ist leider ab Version 1305 nicht mehr möglich, da mit dieser Version die Firmware des Chips erneuert wurde.
THX an famich

F: Was hat es eigentlich mit EPU und TPU auf sich und was bringt das ganze?
A: Folge dem Link, junger Padawan: *ASUS Mainboards mit Dual Intelligent Processor-Technologie*
THX an Benchmaker


F: ...
A: ...


12. Sonstiges 12. Sonstiges
> Zurück zur Übersicht <

Wasserkühler:

Rico[WATERCOOL] schrieb:
Hallo,

Wir haben für die P8P67 Serie zwei Sets zur Kühlung des Mainboards fertiggestellt, siehe dazu auch hier:

Produktinfo --> HEATKILLER® SW-X Serie - WATERCOOL Support - Watercool

Die Sets lauten HEATKILLER® MB-SET ASUS-P8P67 (Artnr. 11400) sowie HEATKILLER® MB-SET ASUS-P8P67 LT (Artnr. 11401). Die Sets passen auf das Standard P8P67 sowie auf die Pro, Evo und Deluxe-Version.

Unsere CPU-Kühler aus der HEATKILLER Rev3.0 Serie passen natürlich auch auf diese Boards.

cu
Rico
Zum Vergrößern anklicken....

Links:




Jetzt bleibt nur noch zu sagen, dass dies mein erster Sammelthread ist, ich bitte also um etwas Verständnis, wenn er noch ein paar Macken hat!
Bitte teilt mir eure Verbesserungsvorschläge jederzeit mit (auch gern per PN), aber seid nicht zu schnell böse, wenns mal mit einem Update etwas länger dauert...denn ich habe ja auch noch einen Job, ein Studium, eine Freundin und ein Real-life...auch wenn das meiste Real-Life hier im Luxx stattfindet :fresse:
Gruß von Joachim224 ​

Zuletzt bearbeitet:
Zum Vergrößern anklicken....
Wenn Du diese Anzeige nicht sehen willst, registriere Dich und/oder logge Dich ein.
deswegen mußte ja "helfen" mit nem direkten draufblasen..dann kann dein Hecklüfter auch die Luft rausziehen...zumal der sowieso im Normalfall oberhalb der Graka sitzt und da unten eh nix weg zieht...

---------- Beitrag hinzugefügt um 08:16 ---------- Vorheriger Beitrag war um 07:45 ----------

wie habt ihr eigendlich "vrm spreed" eingestellt?

Hier hab ich noch was event hilfreiches.

Zitat von How to Overclock the Asus P8P67 Deluxe | bit-tech.net
LGA1155 Overclocking Glossar

CPU Ratio: Das ist der wichtigste und weitgehend nur über das Hinzufügen zusätzlicher CPU-Frequenz. Da die Base Clock 100MHz standardmäßig, es ist einfach zu berechnen, dass ein 45x Multiplikator geben Ihnen einen 4.5GHz (oder 4.500 MHz) CPU.

Memory Multiplier: Das geht bis zu 21.33x auf den meisten Boards Overclocking-freundlich, was eine maximale DDR3-Speicher Frequenz von 2.133 MHz. Dies ist jedoch nur für P67 Mainboards. Intel schränkt die Speicher-Multiplikator auf eine grundlegende 13.33x auf H67 Motherboards, da sie nicht für die CPU-Übertaktung ausgelegt sind.

CPU Base Clock Da Intel wählen, um nur ein ClockGen auf Sandy Bridge-Hardware verwenden (die offensichtlich auf dem Weg der internen CPU-Ring Bus Speicher Controller benötigt, um synchron zu bleiben - Was gibt's zu sehen Neu in Intels Sandy Bridge mehr dazu), hat dieser Wert eine maximale Anpassung unter 10MHz, oder nur 10 Prozent. Als solcher, viel mehr akut 10KHz (0,1 MHz) Anpassungen von allen wichtigen Motherboard-Herstellern aufgenommen, um einige Veränderungen zu ermöglichen.

Abgestimmt mit Spannung unten aufgeführten Änderungen, sollten Sie an der Basis Uhr auf 105MHz erhöht auf allen CPUs, und wir haben festgestellt, ein paar werden so weit wie 107MHz gehen, wenn man Nüsse mit den Spannungen zu gehen. Während eine Base Clock so hoch wie 107.8MHz könnte entsperren 2.300 MHz Speichertakt Geschwindigkeiten, die extra Spannung (und Hauptplatine Stress) in der Regel ist es nicht wert für eine alltägliche übertakten. Unter dem Strich mit dem Base-Clock ist, dass in der Regel müssen Sie nicht, ihn zu berühren.

CPU-Spannung: Offensichtlich ist dies der Vater, die wirklich gibt Ihnen die MHz. Beachten Sie jedoch, dass LGA1155 Sandy Bridge-CPUs mit einem 32nm Fertigungsprozess hergestellt sind, also nicht so viel Saft brauchen als Ihren letzten 45nm, 65nm CPU oder älter war.

Bis zu 1,3 V ist völlig in Ordnung für eine alltägliche übertakten, während bei manchen Weg zwischen 1.3V und 1.4V Sie die Heizleistung erhöhen sehen werden ganz besonders auch wenn man die CPU ein wenig höher zu schieben. Wir würden nicht empfehlen, mehr als 1,3 V, wenn Sie eine leistungsfähige Kühler haben, und mit einem vcore von 1,4 V oder mehr ist nicht ratsam, wenn Sie vorhaben, nur eine schnelle Kamikaze Benchmark-Lauf. Professional Overclocker könnte eine vcore von 1,5 V verwenden oder sogar oberhalb, aber bedenken Sie, dass diese Jungs und Mädels CPUs durch die Schublade von Sponsoren!

VCC / VCCIO / CPUIO: Vcc ist die Spannung am IO (Input / Output)-Terminals an die CPU. Generell bei 4GHz oder nach dieser muss nicht angepasst werden, aber bei 4.5GHz es kann eine kleine Beule zwischen 1,15 V und 1,2 V benötigen, abhängig von der Qualität Ihrer CPU. Mit über 1,2 V sind nur dann erforderlich, wenn Sie drücken die CPU sind auf 5GHz oder mehr. Ebenso, wenn Sie mit der maximalen Speicher-Multiplikator, werden Sie wahrscheinlich über 1.25V hier benötigen. Mit über 1,4 V ist überhaupt nicht zu empfehlen - wir haben Sie gewarnt!

VCCSA: Die 'System Agent "ist ein Vermittler Einheit in der CPU selbst, und seine Vcc (essnetially, Spannung") ist mit dem Vcc IO oben stehen. Es ist standardmäßig Spannung unter 1V. Die gleichen Regeln gelten hier wie oben thugh, ist der einzige Unterschied, wenn Sie testen, wie weit die Base Uhr gehen, dann so viel wie 1,3 V, 1,35 V oder sogar erforderlich sein, aber das ist nur für das Benchmarking mit entsprechend starken empfehlen Kühl-und langfristig nicht zu verwenden. Hilfe über 1.4V ist überhaupt nicht empfohlen.

Memory Voltage: Wie bei LGA1366 und LGA1156 CPUs, halten diesen Wert innerhalb der 0.5V Spannung VCCIO bis langfristig Schäden an der CPU zu vermeiden. Standardmäßig ist diese 1.1V, 1.65V, die von früheren Intel DDR3-Speicher verwendet wird, bedeutet noch akzeptabel ist. Allerdings werden neuere Speicher bei 1,5 V ausgelegt sein (oder sogar 1.35V, wenn Sie eine Low-Voltage-Set wählen). Die Erhöhung der Spannung VCCIO offensichtlich gibt Ihnen mehr Overhead auf Ihrem Speicher Spannung (Sie erinnern sich, fügen +0,5 V bei den meisten oder die Gefahr einer Schädigung Ihrer CPU).

Intel Extreme Memory Profile (XMP): XMP ist ein sicherer Speicher übertakten Profil, das auf der Speicherkarte gespeichert's Module selbst. Beachten Sie, dass einige Mainboards könnten nicht mit den XMP-Einstellungen älterer DIMMs für LGA1156 ausgelegt. Wenn Sie über eine alte Satz von Speicher Tragen, speichern Sie Ihre BIOS-Einstellungen, bevor Sie XMP und überprüfen Sie dann die Spannungen, die automatisch angewendet werden.

Am Kits für LGA1155 P67 oder H67 Mainboards ausgelegt ist XMP am besten auf das Beste aus der glänzenden neuen Speicher, den Sie gerade gekauft haben bekommen gedreht. Allerdings prüfen, ob die XMP Profil Kräfte eine Veränderung auf der VCCIO und VCCSA dass Ihre CPU übertakten vor dem Speichern und versucht Windows zu booten beeinträchtigen könnten.

Load-Line Calibration: Da die CPU akzeptiert mehr Arbeit, ziehen ihre Kraft zunimmt. Dies wiederum bewirkt einen Spannungsabfall (Vdrop), die automatisch vom Motherboard ist durch die Erhöhung der angelegten Spannung etwas kompensiert. Einige Motherboards könnte daher rufen diese Option Vdrop oder sogar mehr ungenau, Vdroop. Normalerweise Load-Line Calibration ist ein aktivieren oder deaktivieren Einstellung. Wenn Übertakten Sie wollen immer Load-Line Calibration aktivieren. Einige Motherboards bieten erweiterte Optionen, die wir wiederum Detail werde.

CPU PLL-Spannung: Im Allgemeinen sind diese muss nicht auf allen wechselnden, aber wenn die Erhöhung der CPU-Spannung oder die beiden Vcc Optionen funktioniert nicht, es ist einen Versuch wert. Mit etwas mehr als 2V wird nicht empfohlen, aber 1.9V kann helfen, eine Übertaktung zu stabilisieren.

PCH Spannung: Übersetzt bedeutet dies, den Chipsatz, da PCH für Platform Control Hub standd. Auch dies sollte nicht benötigen eine Spannung ändern, aber wenn alle Stricke reißen auf der anderen Einstellungen über zunehmende versuchen es nur ein Hauch. Geh nicht verrückt aber, wie die meisten P67-Chipsatz Kühler weitgehend für die Show, weil der Chip braucht nicht viel Kühlung bei Standard Geschwindigkeiten und Spannungen.

DDR Vref (Referenzspannung): Kümmern Sie sich nicht berühren, lassen Sie es auf Auto, wenn Sie besonderes DDR3, die eine bestimmte Spannung erfordert.

Spread Spectrum: Spread Spectrum ist nützlich, in Büros voller PCs, da es die Base Taktfrequenz des PCs das einfühlsame EMI Feld, das mit anderen Geräten stören könnten, zu verhindern schwankt. Als solche. benutzen, sollten Sie Spread Spectrum beim Übertakten.

Allerdings hat Asus eine spezielle, separate "Spectrum Spread"-Funktion für seine digitale VRM-Hardware, die tatsächlich verlassen sollen befähigt werden, die Leistung durch Verringerung EMI verbessern. Asus versichert uns, es hat keinen Einfluss auf die Leistung Bestimmung durch seine Gestaltung.

Für die Übersetzung kann ich nix ...

Zuletzt bearbeitet:
Also bei mir geht die Graka bis zum unteren Blauen Strich, wenn die Anschlüsse da drunter sein würden, würde das auch passen mit den Anschlüssen


Anhänge

  • dsc_2631amx3.jpg
    80,5 KB · Aufrufe: 63
Genau der gleiche Inhalt den ich gepostet hab...bei mir steh es auch auf 350 und bin damit bis jetzt gut gefahren...

Bissel heftiv iel Vcore oder?
Das brauchen viele andere für 5 und mehr...
Zum Vergrößern anklicken....

Alles unter 1,4 ist bei mir nicht rockstable. Habe dann noch ein bissl mehr drauf gegeben um sicher zugehen. Die Temps gehen aber auch nach Stunden unter Prime nicht über 65°C. Bist du dir da sicher? Also für 5 Ghz brauch ich mind. 1,475v. Wer sind denndie "anderen" und kann man das iwo nachlesen?

Vllt verwechselst du das auch mit dem 2600k, der braucht, m.M., etwas weniger Spannung für den gleichen Takt.

Meine Erfahrungen decken sich auf jeden Fall mit denen aus meinem Post #424:
Increasing the range between 48 to 50x multiplier will generally require a voltage range between 1.40 to 1.500 with a LLC recommended setting of ultra high.
Zum Vergrößern anklicken....

Und die hatten ne ganze Menge an Sandys zum testen...

Zuletzt bearbeitet:
Die "Anderen" primen aber meist nur anderthalb Stunden und sortieren mehrere Prozessoren aus, bis sie eine gute gefunden haben, von daher würde ich auf die Werte aus der OC-Liste nicht viel geben.

Was brauchst du für die 4 Ghz an Spannung?

Ich habe noch eine Frage, bzgl. Dual-Channel bei den Rams. Ich habe einen Thermalright Silver Arrow verbaut und damit der erste Lüfter vor dem Kühler Platz findet muss ich die Steckplätze DIMM A1 und DIMM B2 benutzen. Demnach der erste und letzte Steckplatz, damit der Lüfter zwischen den Modulen sitzt. Leider kann ich den Lüfter nicht einfach über den Rams befestigen da er sonst mit dem Gehäusedeckel kolidiert. Laufen die Rams denn trotzdem im Dual-Channel?

Aida64 sagt folgendes:
ImageShack® - Online Photo and Video Hosting

Demnach laufen die Rams doch weiterhin im Dualchannel oder? Ist Dual-Channel bei DDR3 überhaupt noch wichtig?

Edit:
Hier noch ein Bild um es vllt verständlicher zumachen:
http://img52.imageshack.us/i/img0172jpl.jpg/

Zuletzt bearbeitet:
Geh doch mal in den Oc Laber Thread zum Thema Sandybridge. Da sind viele dabei die sortieren und sammeln klar, aber die Essenz daraus ist, du brauchst realtiv viel Vcore...

Kann aber so sein. Ich brauch 1,344 für 4,5 mit einem 2600k.
Der müsste also bei 4,8 irgendwie 1,38 oder so haben. Da wird er mir nur zu warm.

Diese Schätzungen sind doch völlig daneben....deine CPU könnte bei 4,8 auch 1.5 oder sonstwas brauchen. Jede CPU läuft anders, und für ein echtes stabiles Setting braucht es schon mal Spannung.

Ich denke auch das man das nicht proportional fest machen kann, wenn ich bei 4 Ghz die Spannung X brauche dann brauche ich bei 5 Ghz Spannung Y. Ab einem bestimmten Takt verhält sich da jede CPU anders.

Gruss, dS!

das ist alles relativ... ich sach mal so "ich weiß eigendlich garnett was ich mache" :-)

zb.bei mir, ich brauch für 4.5 GHZ auf "regular" 1.242vc... absolut stabil.

stell ich zb. nur auf "medium" <> + 25% dann brauch ich für 4.5 ghz 1.272vc...natürlich auch stabil....

na kommts?

Hmm ne kommt nicht so viel...

Du willst also sagen, es ist nur eine Frage der richtigen Einstellungen respektive ich hab keine Plan?

nuerZ schrieb:
Leutz, ich hab mal wieder einen Plan :)
Folgendes, ich möchte drei von diesen

Caseking.de » Lüfter » Scythe » Scythe Slip Stream 120mm SY1225SL12SL - 500rpm

via

Caseking.de » Lüfter » Adapter-Kabel » BitFenix 3-Pin zu 3x 3-Pin Adapter 60cm - sleeved black/black

an einen der unteren beiden 3-Poligen Chassi Anschlüssen anstecken.
Kanndas gehen? Die Lüfter haben angeblich ne Leistungsaufnahme von 0,07A. Leider steht ned im Handbuch wieviel die Chassi/Power Anschlüsse schaffen. Beim CPU_Fan Anschluss steht das er 1A zusammen bringt aber wie gesagt ich hab keine Ahnung wie das bei den anderen ist.
Gibts da nen Standard?

grüße
Zum Vergrößern anklicken....

Weiß da niemand was? Oder sollt ich das besser im Herrsteller Thread posten?

grüße

Leute....

Bei diesen Sandybitch Cpus braucht man viel Zeit zum spielen. Pll Voltage, LLc und andere Faktoren beeinflussen gnadenlos wieviel Vcore man real braucht und vorallem ob die Cpu auch bei Teillast stabil ist.


Meine geht bis 5,2ghz.... Bis dahin bleibt sie in ihren Voltages linear. Nachteil ist einfach nur unglaubliche Wärmeentwicklung. Selbst mit Wakü ist sie fast permanent über 70 Grad unterwegs...

Weiß da niemand was? Oder sollt ich das besser im Herrsteller Thread posten?
Zum Vergrößern anklicken....

Also ich hab zwei SY1225SL12SH - 1900rpm an einem Chassi Anschluss ohne Probleme am laufen und die ziehen auf jeden Fall mehr als 3 von deinen.

Gruss, dS!

Zuletzt bearbeitet:
ds4real schrieb:
Hmm ne kommt nicht so viel...

Du willst also sagen, es ist nur eine Frage der richtigen Einstellungen respektive ich hab keine Plan?
Zum Vergrößern anklicken....

nadann
stell ich LLC auf "high" <> 50% + vc... dann brauch ich für die selbe Einstellung 1.315 vc...... natürlich auch stabil :-)

das heißt ich muß irgendwann ins -offset zum regulieren der vc....um wieder auf 1.242 zu kommen.

Oder seh ich da was falsch.... oder was macht zb. "extrem" überhaupt für einen Sinn?

ds4real schrieb:
Ich habe noch eine Frage, bzgl. Dual-Channel bei den Rams. Ich habe einen Thermalright Silver Arrow verbaut und damit der erste Lüfter vor dem Kühler Platz findet muss ich die Steckplätze DIMM A1 und DIMM B2 benutzen. Demnach der erste und letzte Steckplatz, damit der Lüfter zwischen den Modulen sitzt. Leider kann ich den Lüfter nicht einfach über den Rams befestigen da er sonst mit dem Gehäusedeckel kolidiert. Laufen die Rams denn trotzdem im Dual-Channel?

Aida64 sagt folgendes:
ImageShack® - Online Photo and Video Hosting

Demnach laufen die Rams doch weiterhin im Dualchannel oder? Ist Dual-Channel bei DDR3 überhaupt noch wichtig?

Edit:
Hier noch ein Bild um es vllt verständlicher zumachen:
ImageShack® - Online Photo and Video Hosting
Zum Vergrößern anklicken....

Die Rams müssen in den gleich Farbigen Slots sonst laufen die NICHT im Dual Chanel entweder A1 und B1 oder A2 und B2

@mayer

Ich hab versucht dein Beispiel zureproduzieren allerdings ohne Erfolg. Im Gegenteil sobald ich LLC runtergestellt habe wurde das System unstabil und noch weiter runter konnte ich nichtmal mehr booten. Im Grunde gibt LLC doch nur den Wirkungsgrad wieder wie scharf der Vdrop reguliert wird, bei hohem OC sollte diese Option demnach auch auf ultra high oder extreme stehen. Vllt versteh ich das aber auch falsch und lasse mich gern eines besseren belehren.

@alkaAdeluxx
Gibt es eine Software die richtig ausliest ob Dual Channel anliegt oder icht? CPU-Z funktioniertt auf jeden fall bei mir nicht. Dachte AIDA64 gibt das richtig wieder. (siehe Bild #post 432)

gruss, dS!

Mit dem Free-Tool HWInfo32 kann man den Dual-Channel-Modus auslesen.


Anhänge

  • dual-channel.jpg
    33,5 KB · Aufrufe: 51
Hey Stimmt ich hatte noch Version 1.57...

Folgendes ist zu sehen:
Imageshack - unbenannt1wc.jpg

Kannst du dir das erklären, ist es doch egal wo die Riegel drin stecken und das Mobo erkennt das automatisch oder liest CPU-Z falsch aus?

Gruss, dS!

Edit:

Danke Rudi werd auch das mal probieren.....

Edit2:

Das gleiche Ergebnis bei HWinNFO:
http://img20.imageshack.us/i/unbenannt3bm.jpg/

Zuletzt bearbeitet:
Hmm das ja komisch, weil im Handbuch steht was anders

aber wenn es so auch geht würde ich es so lassen

EDIT: wird bei dir der Kühler (1 Seite vorher im Thread wo ich gefragt habe) auch so warm ?

Hmmm....ok werds dann erstmal so laufen lassen.

Vllt noch ganz interessant. Habe folgendes gefunden:

Zu guter Letzt gerät bei DDR3 der bisher recht wichtige Einsatz von zwei Speichermodulen im Dual-Channel-Modus in Bedrängnis. Bei DDR3-1600 reicht bereits ein Modul mit seiner Bandbreite von etwa 12 GB/s theoretisch völlig aus, um den Prozessor mit Daten zu versorgen. Die kostspielige Anschaffung von zwei Modulen ist somit also, theoretisch, nur noch von der gewünschten Speichermenge abhängig, nicht mehr von der erhöhten Bandbreite.
Zum Vergrößern anklicken....

Quelle: Bericht: DDR3 und DDR2 im Vergleich (Seite 8) - 11.08.2007 - ComputerBase

Edit:

@alkaAdeluxx Nein absolut gar nicht, weder unter Last noch im Idle.... handwarm wenn überhaupt!

Zuletzt bearbeitet:
So viel Platz ist bei mir noch da, beim Kühler ist noch Platz aber auf den SATA Slots liegt die auf.



Ich habs nicht schärfer hingekommen.
Aber bei mir passt alles gerade so gut vorbei.


Anmelden, um zu antworten.
Hardwareluxx setzt keine externen Werbe- und Tracking-Cookies ein. Auf unserer Webseite finden Sie nur noch Cookies nach berechtigtem Interesse (Art. 6 Abs. 1 Satz 1 lit. f DSGVO) oder eigene funktionelle Cookies. Durch die Nutzung unserer Webseite erklären Sie sich damit einverstanden, dass wir diese Cookies setzen. Mehr Informationen und Möglichkeiten zur Einstellung unserer Cookies finden Sie in unserer Datenschutzerklärung.


Zurück
Oben Unten refresh
