[Sammelthread] Asus P8Z68-V(/GEN3) / P8Z68-V Pro(/GEN3) / P8Z68 Deluxe(/GEN3) (Intel Z68)

Asus P8Z68-V(/GEN3) / P8Z68-V Pro(/GEN3) / P8Z68 Deluxe(/GEN3) - Sammelthread

xxxInhaltsverzeichnis:

• P8Z68-V(/GEN3)

• P8Z68-V Pro(/GEN3)

• P8Z68 Deluxe(/GEN3)

• Kompatibilität - Arbeitsspeicher

• Kompatibilität - CPU-Kühler

• Weitere Infos

Ein Hinweis vorweg: Die Mainboard-Modelle mit PCI-Express der 3. Generation (GEN3) sind mit den Vorgängermodellen zu 100% identisch, was die Ausstattung angeht. Lediglich die PCI-Express 3.0 Kompatibilität wurde jeweils für die ersten beiden PCI-Express x16 Slots ergänzt.

xxxP8Z68-V(/GEN3)​

Spezifikationen:

Spoiler

CPU:

Intel® Socket 1155 The 2nd Generation Core™ i7/Core™ i5/Core™ i3 Processors
Supports Intel® 32 nm CPU
Supports Intel® Turbo Boost Technology 2.0



Chipset:

Intel® Z68



Memory:

4 x DIMM, Max. 32GB, DDR3 2200(O.C.)/2133(O.C.)/1866(O.C.)/1600/1333/1066 Hz Non-ECC, Un-buffered Memory
Dual Channel Memory Architecture
Supports Intel® Extreme Memory Profile (XMP)
* Hyper DIMM support is subject to the physical characteristics of individual CPUs.
* Refer to ASUSTeK Computer Inc. or user manual for the Memory QVL (Qualified Vendors Lists).
* Due to CPU behavior, DDR3 2200/2000/1800 MHz memory module will run at DDR3 2133/1866/1600 MHz frequency as default.



Graphic:

Integrated Graphics Processor
Multi-VGA output support : HDMI/DVI/RGB ports
- Supports HDMI with max. resolution 1920 x 1200 @ 60 Hz
- Supports DVI with max. resolution 1920 x 1200 @ 60 Hz
- Supports RGB with max. resolution 2048 x 1536 @ 75 Hz
Maximum shared memory of 1748 MB



Multi-GPU Support:

Supports NVIDIA® Quad-GPU SLI™ Technology
Supports AMD® Quad-GPU CrossFireX™ Technology



Expansion Slots:

2 x PCIe 2.0 x16 (x16 or dual x8)
(beim GEN3-Modell sind es 2x PCIe 3.0 x16 Slots, x16 or dual x8)
1 x PCIe 2.0 x16 (x4 mode, black) *1
2 x PCIe x1
2 x PCI



Storage:

Intel® Z68 chipset :
2 x SATA 6Gb/s port(s), gray
4 x SATA 3Gb/s port(s), blue
Support Raid 0, 1, 5, 10
Support Intel® Smart Response Technology
JMicron® JMB362 controller : *2
1 x eSATA 3G port(s), red



LAN:

Intel® 82579, 1 x Gigabit LAN Controller
Intel® LAN- Dual interconnect between the Integrated LAN controller and Physical Layer (PHY)



Bluetooth:

Bluetooth V2.1+EDR
ASUS BT GO! Utility



Audio:

Realtek® ALC 892 8-Channel High Definition Audio CODEC
- Supports : Jack-detection, Multi-streaming, Front Panel Jack-retasking
Audio Feature :
- Blu-ray audio layer Content Protection
- Optical S/PDIF out port(s) at back panel



USB Ports:

ASMedia® USB 3.0 controller :
4 x USB 3.0 port(s) (2 at back panel, blue, 2 at mid-board)
Intel® Z68 chipset :
12 x USB 2.0 port(s) (6 at back panel, black+red, 6 at mid-board)



Overclocking Features:

Overclocking Protection :
- ASUS C.P.R.(CPU Parameter Recall)



Special Features:

ASUS Dual Intelligent Processors 2 with DIGI+ VRM :
ASUS TPU :
- Auto Tuning
- TurboV
- GPU Boost
- TPU switch
ASUS EPU :
- EPU
- EPU switch
ASUS Digital Power Design :
- Industry leading Digital 16 Phase Power Design
(12 -phase for CPU, 4 -phase for iGPU)
- ASUS DIGI+ VRM Utility
ASUS BT GO! :
- Folder Sync
- BT Transfer
- Shot & Send
- BT to Net
- Music Player
- Personal Manager
ASUS BT Turbo Remote :
- Exclusive Smartphone Interface supporting iPhone, Android, Windows Mobile, and Symbian systems
ASUS Exclusive Features :
- MemOK!
- AI Suite II
- AI Charger+
- Anti-Surge
- ASUS UEFI BIOS EZ Mode featuring friendly graphics user interface
- Disk Unlocker
ASUS Quiet Thermal Solution :
- Stylish Fanless Design Heat-sink solution
- ASUS Fan Xpert
ASUS EZ DIY :
- ASUS Q-Shield
- ASUS O.C. Tuner

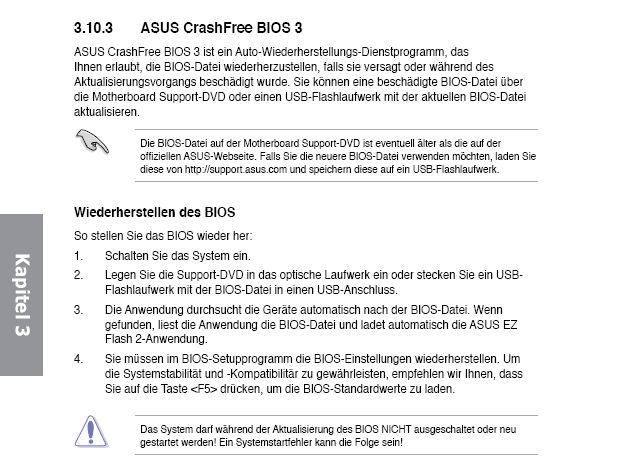

- ASUS CrashFree BIOS 3
- ASUS EZ Flash 2
ASUS Q-Design :
- ASUS Q-LED (CPU/DRAM/VGA/Boot Device LED)
- ASUS Q-Slot
- ASUS Q-DIMM
- ASUS Q-Connector



Back I/O Ports:

1 x Bluetooth module(s)
1 x DVI
1 x D-Sub
1 x HDMI
1 x eSATA 3Gb/s
1 x LAN (RJ45) port(s)
2 x USB 3.0
6 x USB 2.0
1 x Optical S/PDIF out
6 x Audio Jack(s)



Internal I/O Ports:

1 x USB 3.0 connector(s) support(s) additional 2 USB 3.0 port(s) (19-pin, moss green)
3 x USB 2.0 connector(s) support(s) additional 6 USB 2.0 port(s)
2 x SATA 6Gb/s connector(s)
4 x SATA 3Gb/s connector(s)
2 x CPU Fan connector(s) (4 -pin)
2 x Chassis Fan connector(s) (1 x 4 -pin, 1 x 3 -pin)
2 x Power Fan connector(s) (3 -pin)
1 x S/PDIF out Header(s)
1 x 24-pin EATX Power connector(s)
1 x 8-pin ATX 12V Power connector(s)
1 x Front panel audio connector(s) (AAFP)
1 x System panel(s) (Q-Connector)
1 x MemOK! button(s)
1 x TPU switch(es)
1 x EPU switch(es)



Accessories:

User's manual
ASUS Q-Shield
2 x Serial ATA 3.0Gb/s cable(s)
2 x Serial ATA 6.0Gb/s cable(s)
1 x SLI bridge(s)
1 x Q-connector(s) (2 in 1)



BIOS:

64 Mb Flash ROM, EFI AMI BIOS, PnP, DMI2.0, WfM2.0, SM BIOS 2.5, ACPI 2.0a, Multi-language BIOS,
ASUS EZ Flash 2, ASUS CrashFree BIOS 3, F12 PrintScreen Function



Manageability:

WfM 2.0, DMI 2.0, WOL by PME, WOR by PME, PXE



Support Disc:

Drivers
ASUS Utilities
ASUS Update
Anti-virus software (OEM version)



Form Factor:

ATX Form Factor
12 inch x 9.6 inch ( 30.5 cm x 24.4 cm )



Note:

*1: The PCIe x16_3 slot shares bandwidth with PCIe x1_1 slot, PCIe x1_2 slot, USB3_34 and eSATA. The PCIe x16_3 default setting is in x1 mode.
*2: These SATA ports are for data hard drivers only. ATAPI devices are not supported.

UEFI-Screens:

folgt



Reviews:

folgt



Wichtige Links:

- Herstellerseite

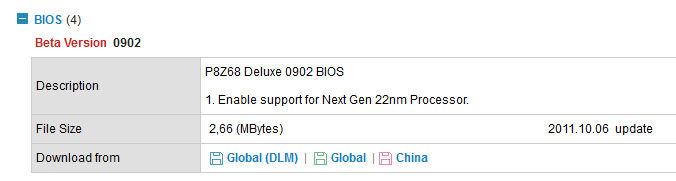

- UEFI/BIOS-Updates, Treiber und Co.

- CPU-Support List

- Qualified Vendor List

- Geizhals-Link

zum Inhaltsverzeichnis​

xxxP8Z68-V Pro(/GEN3)

Spezifikationen:

Spoiler

CPU:

Intel® Socket 1155 The 2nd Generation Core™ i7/Core™ i5/Core™ i3 Processors
Supports Intel® 32 nm CPU
Supports Intel® Turbo Boost Technology 2.0



Chipset:

Intel® Z68



Memory:

4 x DIMM, Max. 32GB, DDR3 2200(O.C.)/2133(O.C.)/1866(O.C.)/1600/1333/1066 Hz Non-ECC, Un-buffered Memory
Dual Channel Memory Architecture
Supports Intel® Extreme Memory Profile (XMP)
* Hyper DIMM support is subject to the physical characteristics of individual CPUs.
* Refer to ASUSTeK Computer Inc. or user manual for the Memory QVL (Qualified Vendors Lists).
* Due to CPU behavior, DDR3 2200/2000/1800 MHz memory module will run at DDR3 2133/1866/1600 MHz frequency as default.



Graphic:

Integrated Graphics Processor
Multi-VGA output support : HDMI/DVI/RGB ports
- Supports HDMI with max. resolution 1920 x 1200 @ 60 Hz
- Supports DVI with max. resolution 1920 x 1200 @ 60 Hz
- Supports RGB with max. resolution 2048 x 1536 @ 75 Hz
Maximum shared memory of 1748 MB



Multi-GPU Support:

Supports NVIDIA® Quad-GPU SLI™ Technology
Supports AMD® Quad-GPU CrossFireX™ Technology



Expansion Slots:

2 x PCIe 2.0 x16 (x16 or dual x8)
(beim GEN3-Modell sind es 2x PCIe 3.0 x16 Slots, x16 or dual x8)
1 x PCIe 2.0 x16 (x4 mode, black) *1
2 x PCIe x1
2 x PCI



Storage:

Intel® Z68 chipset :
2 x SATA 6Gb/s port(s), gray
4 x SATA 3Gb/s port(s), blue
Support Raid 0, 1, 5, 10
Support Intel® Smart Response Technology
Marvell® PCIe SATA 6Gb/s controller : *2
2 x SATA 6Gb/s port(s), navy blue
JMicron® JMB362 controller : *2
1 x eSATA 3G port(s), red



LAN:

Intel® 82579, 1 x Gigabit LAN Controller



Bluetooth:

Bluetooth V2.1+EDR
ASUS BT GO! Utility



Audio:

Realtek® ALC 892 8-Channel High Definition Audio CODEC
- Supports : Jack-detection, Multi-streaming, Front Panel Jack-retasking
Audio Feature :
- Absolute Pitch 192kHz/ 24-bit True BD Lossless Sound
- Blu-ray audio layer Content Protection
- DTS Surround Sensation UltraPC
- Optical S/PDIF out port(s) at back panel



IEEE 1394:

VIA® 6308P controller
2 x IEEE 1394a port(s)
(2 at mid-board)



USB Ports:

ASMedia® USB 3.0 controller :
4 x USB 3.0 port(s) (2 at back panel, blue, 2 at mid-board)
Intel® Z68 chipset :
12 x USB 2.0 port(s) (6 at back panel, black+red, 6 at mid-board)



Overclocking Features:

Overclocking Protection :
- ASUS C.P.R.(CPU Parameter Recall)



Special Features:

ASUS Dual Intelligent Processors 2 with DIGI+ VRM :
ASUS TPU :
- Auto Tuning
- TurboV
- GPU Boost
- TPU switch
ASUS EPU :
- EPU
- EPU switch
ASUS Digital Power Design :
- Industry leading Digital 16 Phase Power Design
(12 -phase for CPU, 4 -phase for iGPU)
- ASUS DIGI+ VRM Utility
ASUS BT GO! :
- Folder Sync
- BT Transfer
- Shot & Send
- BT to Net
- Music Player
- Personal Manager
ASUS BT Turbo Remote :
- Exclusive Smartphone Interface supporting iPhone, Android, Windows Mobile, and Symbian systems
ASUS Exclusive Features :
- MemOK!
- AI Suite II
- AI Charger+
- Anti-Surge
- ASUS UEFI BIOS EZ Mode featuring friendly graphics user interface
- Disk Unlocker
ASUS Quiet Thermal Solution :
- Stylish Fanless Design Heat-sink solution
- ASUS Fan Xpert
ASUS EZ DIY :
- ASUS Q-Shield
- ASUS O.C. Tuner
- ASUS CrashFree BIOS 3
- ASUS EZ Flash 2
ASUS Q-Design :
- ASUS Q-LED (CPU/DRAM/VGA/Boot Device LED)
- ASUS Q-Slot
- ASUS Q-DIMM
- ASUS Q-Connector



Back I/O Ports:

1 x Bluetooth module(s)
1 x DVI
1 x D-Sub
1 x HDMI
1 x eSATA 3Gb/s
1 x LAN (RJ45) port(s)
2 x USB 3.0
6 x USB 2.0
1 x Optical S/PDIF out
6 x Audio Jack(s)



Internal I/O Ports:

1 x USB 3.0 connector(s) support(s) additional 2 USB 3.0 port(s) (19-pin, moss green)
3 x USB 2.0 connector(s) support(s) additional 6 USB 2.0 port(s)
4 x SATA 6Gb/s connector(s)
4 x SATA 3Gb/s connector(s)
2 x IEEE 1394a connector(s)
2 x CPU Fan connector(s) (4 -pin)
2 x Chassis Fan connector(s) (1 x 4 -pin, 1 x 3 -pin)
2 x Power Fan connector(s) (3 -pin)
1 x S/PDIF out Header(s)
1 x 24-pin EATX Power connector(s)
1 x 8-pin ATX 12V Power connector(s)
1 x Front panel audio connector(s) (AAFP)
1 x System panel(s) (Q-Connector)
1 x MemOK! button(s)
1 x TPU switch(es)
1 x EPU switch(es)



Accessories:

User's manual
ASUS Q-Shield
2 x Serial ATA 3.0Gb/s cable(s)
2 x Serial ATA 6.0Gb/s cable(s)
1 x SLI bridge(s)
1 x Q-connector(s) (2 in 1)
1 x ASUS USB 3.0 Bracket(s)



BIOS:

64 Mb Flash ROM, EFI AMI BIOS, PnP, DMI2.0, WfM2.0, SM BIOS 2.5, ACPI 2.0a, Multi-language BIOS,
ASUS EZ Flash 2, ASUS CrashFree BIOS 3, F12 PrintScreen Function



Manageability:

WfM 2.0, DMI 2.0, WOL by PME, WOR by PME, PXE



Support Disc:

Drivers
ASUS Utilities
ASUS Update
Anti-virus software (OEM version)



Form Factor:

ATX Form Factor
12 inch x 9.6 inch ( 30.5 cm x 24.4 cm )



Note:

*1: The PCIe x16_3 slot shares bandwidth with PCIe x1_1 slot, PCIe x1_2 slot, USB3_34 and eSATA. The PCIe x16_3 default setting is in x1 mode.
*2: These SATA ports are for data hard drivers only. ATAPI devices are not supported.

UEFI-Screens:





Reviews:

Test: ASUS P8Z68-V Pro - was kann Intels neuer Chipsatz? - Hardwareluxx
ASUS P8Z68-V Pro (Intel Z68) Motherboard Review :: TweakTown USA Edition
ASUS P8Z68-V PRO Review: Our First Z68 Motherboard - Anandtech
ASUS P8Z68-V PRO and Intel Z68 chipset review - Hexus




Wichtige Links:

- Herstellerseite

- UEFI/BIOS-Updates, Treiber und Co.

- CPU-Support List

- Qualified Vendor List

- Geizhals-Link

zum Inhaltsverzeichnis​

xxxP8Z68 Deluxe(/GEN3)

Spezifikationen:

Spoiler

CPU:

Intel® Socket 1155 The 2nd Generation Core™ i7/Core™ i5/Core™ i3 Processors
Supports Intel® 32 nm CPU
Supports Intel® Turbo Boost Technology 2.0
* The Intel® Turbo Boost Technology 2.0 support depends on the CPU types.



Chipset:

Intel® Z68



Memory:

4 x DIMM, Max. 32GB, DDR3 2200(O.C.)/2133(O.C.)/1866(O.C.)/1600/1333/1066 Hz Non-ECC, Un-buffered Memory
Dual Channel Memory Architecture
Supports Intel® Extreme Memory Profile (XMP)
* Hyper DIMM support is subject to the physical characteristics of individual CPUs.
* Refer to ASUSTeK Computer Inc. or user manual for the Memory QVL (Qualified Vendors Lists).
* Due to CPU behavior, DDR3 2200/2000/1800 MHz memory module will run at DDR3 2133/1866/1600 MHz frequency as default.



Multi-GPU Support:

Supports NVIDIA® Quad-GPU SLI™ Technology
Supports AMD® Quad-GPU CrossFireX™ Technology



Expansion Slots:

2 x PCIe 2.0 x16 (x16 or dual x8)
(beim GEN3-Modell sind es 2x PCIe 3.0 x16 Slots, x16 or dual x8)
1 x PCIe 2.0 x16 (x4 mode, black) *1
2 x PCIe 2.0 x1
2 x PCI



Storage:

Intel® Z68 chipset :
2 x SATA 6Gb/s port(s), gray
4 x SATA 3Gb/s port(s), blue
Support Raid 0, 1, 5, 10
Support Intel® Smart Response Technology
Marvell® PCIe 9128 controller :
2 x SATA 6Gb/s port(s), navy blue
JMicron® JMB362 controller : *2
1 x eSATA 3G port(s), red
1 x Power eSATA 3Gb/s port(s), green



LAN:

Intel® 82579, 1 x Gigabit LAN Controller
Realtek® 8111E , 1 x Gigabit LAN Controller
Dual Gigabit LAN controllers- 802.3az Energy Efficient Ethernet (EEE) appliance
Intel® LAN- Dual interconnect between the Integrated LAN controller and Physical Layer (PHY)



Bluetooth:

Bluetooth V2.1+EDR
ASUS BT GO! Utility



Audio:

Realtek® ALC 889 8-Channel High Definition Audio CODEC
- Supports : Jack-detection, Multi-streaming, Front Panel Jack-retasking
Audio Feature :
- Absolute Pitch 192kHz/ 24-bit True BD Lossless Sound
- Blu-ray audio layer Content Protection
- DTS Surround Sensation UltraPC
- Coaxial and Optical S/PDIF out ports at back panel



IEEE 1394:

VIA® 6315N controller
2 x IEEE 1394a port(s)
(1 at mid-board, 1 at back panel)



USB Ports:

NEC® USB 3.0 controller :
4 x USB 3.0 port(s) (2 at back panel, blue, 2 at mid-board)
Intel® Z68 chipset :
12 x USB 2.0 port(s) (8 at back panel, , 4 at mid-board)



Overclocking Features:

Overclocking Protection :
- ASUS C.P.R.(CPU Parameter Recall)



Special Features:

ASUS Dual Intelligent Processors 2 with DIGI+ VRM :
ASUS TPU :
- Auto Tuning
- TurboV
- TPU switch
ASUS EPU :
- EPU
- EPU switch
ASUS Digital Power Design :
- Industry leading Digital 16 Phase Power Design
(12 -phase for CPU, 4 -phase for iGPU)
- ASUS DIGI+ VRM Utility
ASUS BT GO! :
- Folder Sync
- BT Transfer
- Shot & Send
- BT to Net
- Music Player
- Personal Manager
ASUS BT Turbo Remote :
- Exclusive Smartphone Interface supporting iPhone, Android, Windows Mobile, and Symbian systems
ASUS Exclusive Features :
- MemOK!
- AI Suite II
- AI Charger
- Anti-Surge
- ASUS UEFI BIOS EZ Mode featuring friendly graphics user interface
ASUS Quiet Thermal Solution :
- Stylish Fanless Design Heat-pipe solution
- ASUS Fan Xpert
ASUS EZ DIY :
- ASUS Q-Shield
- ASUS O.C. Tuner
- ASUS CrashFree BIOS 3
- ASUS EZ Flash 2
ASUS Q-Design :
- ASUS Q-Code
- ASUS Q-LED (CPU/DRAM/VGA/Boot Device LED)
- ASUS Q-Slot
- ASUS Q-DIMM
- ASUS Q-Connector



Back I/O Ports:

1 x PS/2 keyboard/mouse combo port(s)
1 x Bluetooth module(s)
1 x eSATA 3Gb/s
1 x Power eSATA 3Gb/s
1 x IEEE 1394a
2 x LAN (RJ45) port(s)
2 x USB 3.0
8 x USB 2.0
1 x Coaxial S/PDIF out
1 x Optical S/PDIF out
6 x Audio Jack(s)
1 x Clear CMOS button(s)



Internal I/O Ports:

1 x USB 3.0 connector(s) support(s) additional 2 USB 3.0 port(s) (19-pin, blue)
2 x USB 2.0 connector(s) support(s) additional 4 USB 2.0 port(s)
4 x SATA 6Gb/s connector(s)
4 x SATA 3Gb/s connector(s)
1 x IEEE 1394a connector(s)
1 x CPU Fan connector(s) (4 -pin)
2 x Chassis Fan connector(s) (1 x 4 -pin, 1 x 3 -pin)
2 x Power Fan connector(s) (2 x 3 -pin)
1 x S/PDIF out Header(s)
1 x 24-pin EATX Power connector(s)
1 x 8-pin ATX 12V Power connector(s)
1 x Front panel audio connector(s) (AAFP)
1 x System panel(s) (Q-Connector)
1 x MemOK! button(s)
1 x TPU switch(es)
1 x EPU switch(es)
1 x Power-on switch(es)
1 x Reset switch(es)



Accessories:

User's manual
ASUS Q-Shield
2 x Serial ATA 3.0Gb/s cable(s)
4 x Serial ATA 6.0Gb/s cable(s)
1 x SLI bridge(s)
1 x Q-connector(s) (2 in 1)
1 x ASUS Front Panel USB 3.0 Box(es)



BIOS:

64 Mb Flash ROM, EFI AMI BIOS, PnP, DMI2.0, WfM2.0, SM BIOS 2.5, ACPI 2.0a, Multi-language BIOS, ASUS EZ Flash 2, ASUS CrashFree BIOS 3, F12 PrintScreen Function



Manageability:

WfM 2.0, DMI 2.0, WOL by PME, WOR by PME, PXE



Support Disc:

Drivers
ASUS Utilities
ASUS Update
Anti-virus software (OEM version)



Form Factor:

ATX Form Factor
12 inch x 9.6 inch ( 30.5 cm x 24.4 cm )



Note:

*1: Compatible with PCIe x1 and x4 devices.
*2: These SATA ports are for data hard drives only. ATAPI devices are not supported.

UEFI-Screens:

folgt



Reviews:

folgt



Wichtige Links:

- Herstellerseite

- UEFI/BIOS- Updates, Treiber und Co.

- CPU-Support List

- Qualified Vendor List

- Geizhals-Link

zum Inhaltsverzeichnis​

xxxKompatibilität - Arbeitsspeicher​

In der Regel gibt es da selten Fälle, wo der Arbeitsspeicher rumzickt. Dennoch sollte man die RAM-Kits, die Art der RAM-Konfiguration und das jeweilige Board-Modell in einer Liste sammeln:


2*2 GB:

G.Skill ECO DIMM Kit 4GB PC3-12800U CL7-8-7-24 (DDR3-1600) (F3-12800CL7D-4GBECO) (P8Z68-V Pro)


1*4 GB:




2*4 GB:

G.Skill RipJaws DIMM Kit 8GB PC3-12800U CL7-8-7-24-2T (DDR3-1600) (F3-12800CL7D-8GBRH) (P8Z68-V Pro)
TeamGroup Elite DIMM Kit 8GB PC3-10667U CL9-9-9-24 (DDR3-1333) (TED38192M1333HC9DC) (P8Z68-V Pro)
G.Skill RipJaws-X DIMM Kit 8GB PC3-10667U CL7-7-7-21 (DDR3-1333) (F3-10666CL7D-8GBXH) (P8Z68-V Pro)
G.Skill ECO DIMM Kit 8GB PC3-12800U CL8-8-8-24 (DDR3-1600) (F3-12800CL8D-8GBECO) (P8Z68-V Pro)
Corsair Vengeance DIMM Kit 8GB PC3-12800U CL8-8-8-24 (DDR3-1600) (CMZ8GX3M2A1600C8) (P8Z68-V, P8Z68-V Pro)
Kingston HyperX blu. DIMM Kit 8GB PC3-10667U CL9-9-9 (DDR3-1333) (KHX1333C9D3B1K2/8G) (P8Z68 Deluxe)
Corsair Vengeance DIMM Kit 8GB PC3-14900U CL9-10-9-27 (DDR3-1866) (CMZ8GX3M2A1866C9) (P8Z68 Deluxe)
Corsair Vengeance blau DIMM Kit 8GB PC3-12800U CL9-9-9-24 (DDR3-1600) (CMZ8GX3M2A1600C9B) (P8Z68-V)
Corsair XMS3 DIMM Kit 8GB PC3-10667U CL9-9-9-24 (DDR3-1333) (CMX8GX3M2A1333C9) (P8Z68-V Pro)
Corsair XMS3 DIMM Kit 8GB PC3-12800U CL9-9-9-24 (DDR3-1600) (CMX8GX3M2A1600C9) (P8Z68-V Pro)
Kingston HyperX DIMM Kit 8GB PC3-10667U CL7-7-7-20 (DDR3-1333) (KHX1333C7AD3K2/8G) (P8Z68-V Pro)
exceleram Sandy Bridge Rippler DIMM Kit 8GB PC3-12800U CL9-9-9-24 (DDR3-1600) (ERS303A) (P8Z68-V Pro)
G.Skill RipJaws-X DIMM Kit 8GB PC3-12800U CL9-9-9-24 (DDR3-1600) (F3-12800CL9D-8GBXL) (P8Z68 Deluxe)
Hynix DIMM 4GB PC3-10667U CL9 (DDR3-1333) (P8Z68 Deluxe)

xxxKompatibilität - CPU-Kühler​

Hier befindet sich die Liste der kompatiblen CPU-Kühler. Sollten unten stehende Bemerkungen fehlerhaft sein, bitte bescheid geben.




- Scythe Mugen 2 Rev. B Solange keine Module mit erhöhten Heatspreadern eingesetzt werden (z.B. diese RipJaws), gibt es keine Probleme.

- Noctua NH-D14 Achtung! Der oberste PCIe x1 Slot ist nicht mehr verwendbar! RAM-Module mit höhere Heatspreader sind nicht verwendbar!

- Scythe Shuriken Rev.B RAM-Module mit höheren Heatspreadern sollten vermieden werden.

- Thermalright Archon Es sind keine Probleme bekannt.

- Prolimatech Armageddon Es sind keine Probleme bekannt.

- Coolink Corator DS Der 1. RAM-Slot wird verdeckt. RAM-Module mit höhere Heatspreader sind nicht verwendbar!

- Thermalright Silver Arrow Es sind keine Probleme bekannt.

- Prolimatech Genesis Es sind keine Probleme bekannt.

- Corsair Hydro Series H70 Es sind keine sonderbaren Probleme bekannt.

- Thermalright Venomous X-Black Es sind keine Probleme bekannt.

- Thermalright Ultra-120 In Verbindung mit Sockel 1156-Halterungen gibt es keine Probleme.

- EKL Alpenföhn Brocken Es sind keine Probleme bekannt.

- Scythe Mugen 3 Solange keine Module mit erhöhten Heatspreadern eingesetzt werden (z.B. diese RipJaws), gibt es keine Probleme.

zum Inhaltsverzeichnis​

xxxWeitere Infos​

- Lucid Logix Virtu ist nur mit dem P8Z68-V und der Pro-Variante effektiv nutzbar. Das P8Z68 Deluxe bietet keinerlei Grafik-Ausgänge.
- Die USB3.0-Box als Front Panel, was normalerweise nur beim P8Z68 Deluxe dabei ist, gibt es separat nachzukaufen und ist somit bei den kleineren Boards ebenfalls nutzbar: Hardwareluxx - Preisvergleich


Hier sind noch ein paar Links zu anderen, passenden Themen:

http://www.hardwareluxx.de/community/f11/intel-sandy-bridge-lga1155-faq-infos-auf-seite-1-part-5-a-775738.html
http://www.hardwareluxx.de/community/f139/sammelthread-oc-prozessoren-intel-sockel-1155-sandy-bridge-laberthread-3-a-780949.html
http://www.hardwareluxx.de/community/f11/der-sockel-lga1155-quatschthread-part-5-a-789828.html



Sonstige Downloads:

- Lucid Virtu Treiber:

lucidlogix_downloads



Wie aktiviere ich das SSD-Caching Feature? (Intel Smart Response Technology)

Au-Ja! - Intels Smart Response Technology mit dem Z68-Chipsatz - 2/4



Wie richte ich mein System mit Virtu ein?

Klick



Bekannte Probleme und deren Lösungen:

DIE ANWENDUNG DER HIER BESCHRIEBENEN LÖSUNGEN ERFOLGT AUF EIGENE GEFAHR!


Einige Probleme und Lösungen, die bereits im Forum besprochen wurden.


Probleme

1. Der Rechner bootet gelegentlich nicht
2. Doppel-Boot nach Overclocking
3. Standby-Bug (S3), Monitor bleibt schwarz
4. CPU-Fan-Bug
5. Instabiles System wegen falscher RAM-Einstellungen
6. Kompatibilitätsprobleme mit der Tastatur
7. Die CPU-Temperaturen sind nach dem BIOS-Update um ca. 15 C° niedriger
8. Zeigergeschwindigkeit der Maus verlangsamt sich
9. No Physical Disk (beim Bootvorgang)
10. Microsoft .Net3.5 Framework lässt sich unter Windows 7 nicht installieren
11. Über eSata angeschlossene Geräte werden nicht erkannt
12. Lüfter lassen sich nicht leiser stellen
13. Blue Screen - F4 Error wegen korrupter SSD
14. In unregelmäßigen Abständen kommt es zu kurzen (manchmal auch längeren) Freezes
15. Sudden Death of SSD - Die SSD wird im BIOS nicht mehr erkannt
16. Ziel führender Einsatz von Lucid Virtu und Intel Quick Sync
17. CPU-Kühler lassen sich nicht montieren oder verdecken auf Grund ihrer Größe diverse Slots
18. ASUS AI Suite II lässt sich nicht installieren (auch nicht mit Hilfe des AI Suite II Patchers)
19. Die USB 3.0-Anschlüsse (3. + 4. Port vorne am Gehäuse) funktionieren nicht
20. Power On by PS/2 Keyboard funktioniert nicht
21. Instabiles System nach BIOS-Update


Lösungen

1. Nach RESET die Lüfter-Grenzwerte im BIOS unter Advanced-Mode herabsetzen (Nichtsdestotrotz muss stets auf eine angemessene Kühlung des Systems geachtet werden!)
2. BIOS 0706* - oder - BCLK-Wert im BIOS auf 100,0 MHz stellen
3. BIOS 0706* - oder - Internal PLL Overvoltage im BIOS deaktivieren (Bei OC über 4,7 GHz aktivieren)
4. BIOS 0706* - oder - BIOS 0606
5. BIOS 0706* - oder - Aktivierung des X.M.P.-Modes im BIOS-Setup (nicht alle RAM-Typen sind für den X.M.P.-Modus geeignet)
6. BIOS 0706* - oder - die USB-Tastatur einfach an einen USB 3.0 Port anschließen
7. Kein Fehler! Die CPU-Temperaturen sind dieselben wie vor dem BIOS-Update, aber ASUS hat die Art der Temperaturmessung mit den BIOS-Versionen 0603/0606 geändert. Die Temperaturen basieren nach dem Update nicht mehr auf tj.max-Temps (CPU-Kern), sondern auf tcase-Temps (CPU-Umgebung). Der Unterschied zwischen tcase-Temps und tj.max-Temps beträgt ca. 15 C°.
8. Möglicherweise Konflikte mit anderen Ports. Ursache ungeklärt!
9. Marvell Speicher-OPROM im BIOS deaktivieren
10. Kein Bug! Microsoft .Net3.5 Framework ist Teil von Windows 7
11. Hot-Plug im Bios aktivieren (Geräte können dann auch sicher entfernt werden)
12. Regulierung der Lüfter über Fan Xpert oder über eine zusätzlich montierte Lüfter-Steuerung
13. Keine Lösung!
14. LPM-Fix für den Intel SATA III-Port ausführen
15. Keine Lösung! - RMA anfordern
16. Einige positive Testergebnisse gab es bei der En-/Decodierung von Videos, allerdings nur bei gewissen Ausgangsformaten.
Vorteile bringt die Technologie beim Einsatz von zwei oder mehreren Monitoren, sofern iGPU-Anschlüsse vorhanden sind.
Warum die Deluxe-Version ohne Onboard-Grafikanschlüsse ausgestattet wurde, bleibt uns ein Rätsel.
17. Kühler-Empfehlungen auf Seite 1 dieses Threads beachten
18. Keine Lösung!
19. Im BIOS unter Onboard Devices Configuration muss der PCI Express X16_3 Slot auf AUTO gestellt sein. Die Modi X4 oder X1 deaktivieren die erwähnten USB3.0-Anschlüsse. (Dieses Problem betrifft nicht die Deluxe-Version.)
20. Keine Lösung!
21. ASUS empfiehlt dringend auf folgende Kombinationen zu achten:
BIOS 0501 mit IRST-Treiber 10.5
BIOS 0606 (0603 für Deluxe) mit IRST-Treiber 10.6

*Derzeit nur für P8Z68 Deluxe verfügbar

- Über die Software lassen sich nur PWM-Lüfter regeln. 3 Pin Lüfter kann man nur über das BIOS etwas bremsen/einstellen.
Per Nanoxia PWMX kann man 3 Pin Lüfter zu 4 Pin PWMs aufrüsten, wird leider nicht mehr produziert.

- Die ganzen Anzeigen sind nicht wirklich immer richtig.
Teilweise werden 0V oder 23V auf 12V und 5V Schiene oder -30° und mehr Mainbordtemperatur angezeigt ohne dass was ist. Nehmt lieber Aida oder HW-Monitor.

- Thermalright HR-02 Macho - Montage:

dann passt es:
http://www.bieberbach.org/bilder/macho_p8z68v0.jpg
Danke mauorrizze
Es gibt aber bald vom Hersteller auch neue Halter wer nicht basteln will.

Das sollte für den Anfang reichen. Natürlich muss hier und da noch ausgebaut werden. Hierbei hoffe ich zusätzlich auf eure Unterstützung. Änderungen/Verbesserungen sehe ich selbstverständlich gern entgegen (auch per PN).


Euer FM4E



[Waxman]

Bei mir läuft der neue Asmedia Treiber mit der neuen Firmware ohne Probleme.
Ich habe keine Ahnung warum es bei euch nicht richtig funktioniert.



[stoeggich]

also die USB firmware hab ich auch gepatch. Pins oder so was sind keine abgebrochen da ich den PC nicht auf gemacht habe.



[Renman]

Hallo,

ich habe den Prolimatech Genesis mit den 2 Noiseblocker-Black Silent Pro 120mm PLPS(PWM) im Betrieb.
Leider sind die Temperaturen mit einem Intel Core i7-2600K(ohne OC) bei geöffnetem Gehäuse zu hoch.
Laut CPUID Hardware Monitor:
Idle Temps:Core 0-3 28-34 Grad
Last Temps:Core 0-3 56-64 Grad (Prime 95)
Vieleicht ein Produktfehler?

Antwort von Caseking:

Hallo,

vielen Dank für Ihre eMail. Bitte beachten Sie, dass die von Ihnen genannten
Temperaturen für den Core i7 absolut normal bei der Nutzung eines sehr guten
Kühlers sind. Bitte beachten Sie, dass die im Betriebssystem wie auch dem
BIOS angezeigten Temperaturen lediglich Schätzungen anhand der
Tjunction-Werte darstellen und nur bedingt Rückschlüsse auf die tatsächlich
anliegende Tdie- sowie Tcase-Temperatur bieten.

Was meint Ihr?

Gruss

Rotkaepchen

An alle Prolimatech Genesis User:

Es gibt möglicherweise ein Problem mit den Rändelschrauben mit dem die Halterungen auf der Backplate festgeschraubt werden. Dabei liegen die Heatpipes des aufrecht stehenden Towers auf den Rändelschrauben ( eigendlich Muttern) auf und verhindern damit ein optimales aufliegen des Kühlers auf der CPU. Beim festziehen der Federschrauben entstehen dann sogar Dellen in den Heatpipes. Prolimatech versendet über die Händler mittlerweile geänderte Ersatzschrauben.

http://www.hardwareluxx.de/community/f243/prolimatech-genesis-passt-nicht-auf-sockel-1155-board-823996.html



[s!r.einSTein]

So mein ausctausch Board ist da un ich abstel es gerade rein ....

Wie geht das mit dem USB firmware update ?



[Ynneb]

Wie geht das mit dem USB firmware update ?

Firmware.exe in Windoof klicken, abwarten, neu starten nach Aufforderung, fertig.



[Larkin]

Ich hab für mein zweites System vor 2 Tagen nen Genesis von Caseking bestellt und er hat sich heute ohne Probleme auf nem V-Pro montieren lassen.

Temp unter idle 29°, i7 2600K mit 4 Ghz nicht über 50°C.

Die Crusial m4 harmoniert auch ganz gut mit dem Board.



[blackbandt]

Ich habe mal ne Frage.

Also ich hatte irgendwo mal gelesen das einer mit sein P8Z68-V Pro Probleme mit usb hatte. Da ging es darum das ne USB 3 Platte nicht an Front USB 2 laufen wollte. Aber alle USB 2 geräte gingen. Nun das Selbe Problem habe ich auch und weiß nicht woran das liegt. Weiß einer was ich machen kann um den Fehler zu zu Beseitigen?



[citrus77]

@ blackbandt

Im BIOS unter Onboard Devices Configuration muss der PCI Express X16_3 Slot auf AUTO gestellt sein. Die Modi X4 oder X1 deaktivieren die erwähnten USB3.0-Anschlüsse. (issue fixed by KLOTZ!)



[blackbandt]

das hab ich auf Auto was heist Modi X4 und X1 deaktivieren? Wo mach ich das



[rolex0815]

Rechts im BIOS beim entsprechenden Punkt steht eine Erklärung dazu, was die Settings bedeuten.
Auch das Handbuch hilft weiter.

---------- Beitrag hinzugefügt um 12:38 ---------- Vorheriger Beitrag war um 12:31 ----------

Wenn du im UEFI unter "Boot" Full Screen Logo auf disabled setzt was ich immer mache, dann siehst du was er initialisiert hat, CPU, HDD, RAM usw.
Zwischen dem RAM und den Festplatten stehen die USB Komponenten.
Das meinte ich und dort sollte die WD My Book 2x sichtbar sein.

Ich teste es dann später aus, danke für den Tipp mit dem Full Screen Logo.
Aber ich bleibe dabei, dass es zu diesem Zeitpunkt nichts mit einem Treiberproblem in Windows zu tun haben kann. Der USB 3.0 Controller funktioniert ja, was mir der Treiber 1.12.9.0 ja auch beweist.
Nur 1.14.1.0 will nicht.
Noch eine Bemerkung: Die Platte bekommt auch ein Signal über den USB 3.0 Port, denn sie läuft an. Alleine eingebunden wird sie dann nicht und dafür ist der Treiber zuständig.



[Nante]

bei mir geht der treiber jetzt . ich hatte zuvor versucht den treiber über den gerätemanager einzubinden . was auch laut gerätemanager scheinbar erfolgreich war . hab den treiber jetzt über die setup.exe installiert . funktioniert .



[Rudi_Taube]

0902 ist also doch eine Beta



[Tommy_Hewitt]

Läuft aber trotzdem gut bei mir



[Klotz]

Wenn du im UEFI unter "Boot" Full Screen Logo auf disabled setzt was ich immer mache, dann siehst du was er initialisiert hat, CPU, HDD, RAM usw.

Wenn ich das bei mir mache, initialisiert sich zwar der Bildschirm - bleibt aber schwarz (man sieht überhaupt keinen BIOS Post). Erst nachdem noch das RAID-Controller BIOS durchgelaufen ist, erscheint kurz der BIOS Post. Dann startet Windoof.

Ist etwas blöd - da man so den Zeitpunkt für DEL, F5 oder F8 nur raten kann.
Wenn das Full screen Logo aktiviert ist, erscheint das zumindest (mit dem Hinweis für DEL), wo sonst der Bildschirm schwarz bleibt.
Nach dem Raid-Controller BIOS-Prompt taucht es dann nochmal kurz auf, bevor Win7 startet.

Irgendwie nicht ganz befriedigend. Ich würde gerne das Logo abschalten und trotzdem einen vernünftigen BIOS-Post bekommen.
Irgendwie scheint das bei dem Board nicht möglich zu sein.



[rolex0815]

bei mir geht der treiber jetzt . ich hatte zuvor versucht den treiber über den gerätemanager einzubinden . was auch laut gerätemanager scheinbar erfolgreich war . hab den treiber jetzt über die setup.exe installiert . funktioniert .

Oha, genau das ist auch mein Weg gewesen. Nur, was macht die Setup.exe anders, als das direkte Angeben des inf-Files? Der Gerätamanger akzeptiert es ja und zeigt dann als Version 1.14.1.0 an - nur laufen tut's nicht.

Also werd ich es dann mal mittels setup.exe versuchen.



[XLR]

Habe nun 0902 drauf, aber habe nur noch Probleme. Gibt es eine Möglichkeit zu downgraden? Komme auch nicht mehr in Windows rein. Muss also via USB gehen



[Zaunei]

Kaputt geflasht oder was?



[XLR]

Nene, Bios ist noch in Ordnung, würde nur gerne ne ältere Version installieren.



[Zaunei]

was hatteste früher für eins drauf ?



[XLR]

501, aber 706 würde mir auch reichen. Hatte lange keine Zeit mehr zu updaten und nun sowas



[Zaunei]

706 is auch das beste momentan, aber 902 sollte mit 706 iudentisch sein, bloß hat ds Bios noch i Codes für Ivy Bridge. Was hast du denn für Probleme ?



[Rudi_Taube]

Zitat von XLR
Habe nun 0902 drauf, aber habe nur noch Probleme. Gibt es eine Möglichkeit zu downgraden? Komme auch nicht mehr in Windows rein. Muss also via USB gehen

Versuchs doch mal übers UEFI >>Tools-Menü/Asus EZ Flash 2. Das Bios auf einen USB-Stick oder auf eine HDD (ich nehme immer C:\). Vorher die UEFI-Defaultdaten laden und nochmal starten.



[XLR]

Bekomme leider "Image outdated".



[v3zZ]

hm hab seit heute ein boot problem, nichts bewegt sich beim anschalten mehr.
außer die LEDs: die power/reset buttons aufm board blinken immer auf (jede sekunde einmal) und die power led am case genauso. (keine lüfter drehen sich)

hatte das am vor tag auch, aber da hab ich das ganze mal vom netz genommen und wieder dran gemacht -> funzt wieder.

ohne hdds, graka, weniger ram probiert -> das gleiche.

NT oder board schuld? ich vermute das NT (bequeid 600w straight power).
abstürze waren gestern keine, prime/intel burn test stable alles.
bios ist version 706.



[Rudi_Taube]

@XLR

Zu guter letzt noch ein Tip:



[Vakilando]

P8z68-v Frage

Hallo,

momentan habe ich noch ein ASRock z68 extreme4, leider mit Bug den ASRock nicht in den Griff bekommt, bzw. sich auch nicht wirklich darum kümmert, siehe hier.
Jetzt möchte ich das Board tauschen und das natürlich gerne ohne weitere Überraschungen. Zum P6Z68-V liest man aber auch einiges von Boot Bugs und so. Sind diese Dinge mit der neusten Biosversion behoben, könnt ihr das Board also empfehlen? Ich möchte zunächst einmal nicht Übertakten, ich brauche nur unbedingt schnell ein stabiles System für meine Diplomarbeit.

SonstigeKomponenten:

i5-2500k (nutzte iGPU)
Samsung Spinpoint F3 1TB
Corsair XMS3 2x4GB 1600Mhz
530W be quiet! Pure Power L7
samsung sh-b123l BluRay Laufwerk



[XLR]

@Rudi_Taube:
Ich verstehe nicht so ganz wie dieses Feature aktiviert wird.



[Larkin]

Ich möchte zunächst einmal nicht Übertakten, ich brauche nur unbedingt schnell ein stabiles System für meine Diplomarbeit.

Ohne OC gibts eigentlich keine Probleme. Aktuellestes BIOS drauf und gut.



[Vakilando]

Ohne OC gibts eigentlich keine Probleme. Aktuellestes BIOS drauf und gut.

Das ist schon mal gut. Und mit OC? Denn irgendwann möchte ich dass schon nutzen.



[Larkin]

Hab ein Deluxe mit nem 2500k @ 4.7 Ghz und ein V-Pro i7 @ 4 Ghz auch ohne Problme im Betrieb.
