[Sammelthread] Asus P8Z68-V(/GEN3) / P8Z68-V Pro(/GEN3) / P8Z68 Deluxe(/GEN3) (Intel Z68)

Asus P8Z68-V(/GEN3) / P8Z68-V Pro(/GEN3) / P8Z68 Deluxe(/GEN3) - Sammelthread

xxxInhaltsverzeichnis:

• P8Z68-V(/GEN3)

• P8Z68-V Pro(/GEN3)

• P8Z68 Deluxe(/GEN3)

• Kompatibilität - Arbeitsspeicher

• Kompatibilität - CPU-Kühler

• Weitere Infos

Ein Hinweis vorweg: Die Mainboard-Modelle mit PCI-Express der 3. Generation (GEN3) sind mit den Vorgängermodellen zu 100% identisch, was die Ausstattung angeht. Lediglich die PCI-Express 3.0 Kompatibilität wurde jeweils für die ersten beiden PCI-Express x16 Slots ergänzt.

xxxP8Z68-V(/GEN3)​

Spezifikationen:

Spoiler

CPU:

Intel® Socket 1155 The 2nd Generation Core™ i7/Core™ i5/Core™ i3 Processors
Supports Intel® 32 nm CPU
Supports Intel® Turbo Boost Technology 2.0



Chipset:

Intel® Z68



Memory:

4 x DIMM, Max. 32GB, DDR3 2200(O.C.)/2133(O.C.)/1866(O.C.)/1600/1333/1066 Hz Non-ECC, Un-buffered Memory
Dual Channel Memory Architecture
Supports Intel® Extreme Memory Profile (XMP)
* Hyper DIMM support is subject to the physical characteristics of individual CPUs.
* Refer to ASUSTeK Computer Inc. or user manual for the Memory QVL (Qualified Vendors Lists).
* Due to CPU behavior, DDR3 2200/2000/1800 MHz memory module will run at DDR3 2133/1866/1600 MHz frequency as default.



Graphic:

Integrated Graphics Processor
Multi-VGA output support : HDMI/DVI/RGB ports
- Supports HDMI with max. resolution 1920 x 1200 @ 60 Hz
- Supports DVI with max. resolution 1920 x 1200 @ 60 Hz
- Supports RGB with max. resolution 2048 x 1536 @ 75 Hz
Maximum shared memory of 1748 MB



Multi-GPU Support:

Supports NVIDIA® Quad-GPU SLI™ Technology
Supports AMD® Quad-GPU CrossFireX™ Technology



Expansion Slots:

2 x PCIe 2.0 x16 (x16 or dual x8)
(beim GEN3-Modell sind es 2x PCIe 3.0 x16 Slots, x16 or dual x8)
1 x PCIe 2.0 x16 (x4 mode, black) *1
2 x PCIe x1
2 x PCI



Storage:

Intel® Z68 chipset :
2 x SATA 6Gb/s port(s), gray
4 x SATA 3Gb/s port(s), blue
Support Raid 0, 1, 5, 10
Support Intel® Smart Response Technology
JMicron® JMB362 controller : *2
1 x eSATA 3G port(s), red



LAN:

Intel® 82579, 1 x Gigabit LAN Controller
Intel® LAN- Dual interconnect between the Integrated LAN controller and Physical Layer (PHY)



Bluetooth:

Bluetooth V2.1+EDR
ASUS BT GO! Utility



Audio:

Realtek® ALC 892 8-Channel High Definition Audio CODEC
- Supports : Jack-detection, Multi-streaming, Front Panel Jack-retasking
Audio Feature :
- Blu-ray audio layer Content Protection
- Optical S/PDIF out port(s) at back panel



USB Ports:

ASMedia® USB 3.0 controller :
4 x USB 3.0 port(s) (2 at back panel, blue, 2 at mid-board)
Intel® Z68 chipset :
12 x USB 2.0 port(s) (6 at back panel, black+red, 6 at mid-board)



Overclocking Features:

Overclocking Protection :
- ASUS C.P.R.(CPU Parameter Recall)



Special Features:

ASUS Dual Intelligent Processors 2 with DIGI+ VRM :
ASUS TPU :
- Auto Tuning
- TurboV
- GPU Boost
- TPU switch
ASUS EPU :
- EPU
- EPU switch
ASUS Digital Power Design :
- Industry leading Digital 16 Phase Power Design
(12 -phase for CPU, 4 -phase for iGPU)
- ASUS DIGI+ VRM Utility
ASUS BT GO! :
- Folder Sync
- BT Transfer
- Shot & Send
- BT to Net
- Music Player
- Personal Manager
ASUS BT Turbo Remote :
- Exclusive Smartphone Interface supporting iPhone, Android, Windows Mobile, and Symbian systems
ASUS Exclusive Features :
- MemOK!
- AI Suite II
- AI Charger+
- Anti-Surge
- ASUS UEFI BIOS EZ Mode featuring friendly graphics user interface
- Disk Unlocker
ASUS Quiet Thermal Solution :
- Stylish Fanless Design Heat-sink solution
- ASUS Fan Xpert
ASUS EZ DIY :
- ASUS Q-Shield
- ASUS O.C. Tuner
- ASUS CrashFree BIOS 3
- ASUS EZ Flash 2
ASUS Q-Design :
- ASUS Q-LED (CPU/DRAM/VGA/Boot Device LED)
- ASUS Q-Slot
- ASUS Q-DIMM
- ASUS Q-Connector



Back I/O Ports:

1 x Bluetooth module(s)
1 x DVI
1 x D-Sub
1 x HDMI
1 x eSATA 3Gb/s
1 x LAN (RJ45) port(s)
2 x USB 3.0
6 x USB 2.0
1 x Optical S/PDIF out
6 x Audio Jack(s)



Internal I/O Ports:

1 x USB 3.0 connector(s) support(s) additional 2 USB 3.0 port(s) (19-pin, moss green)
3 x USB 2.0 connector(s) support(s) additional 6 USB 2.0 port(s)
2 x SATA 6Gb/s connector(s)
4 x SATA 3Gb/s connector(s)
2 x CPU Fan connector(s) (4 -pin)
2 x Chassis Fan connector(s) (1 x 4 -pin, 1 x 3 -pin)
2 x Power Fan connector(s) (3 -pin)
1 x S/PDIF out Header(s)
1 x 24-pin EATX Power connector(s)
1 x 8-pin ATX 12V Power connector(s)
1 x Front panel audio connector(s) (AAFP)
1 x System panel(s) (Q-Connector)
1 x MemOK! button(s)
1 x TPU switch(es)
1 x EPU switch(es)



Accessories:

User's manual
ASUS Q-Shield
2 x Serial ATA 3.0Gb/s cable(s)
2 x Serial ATA 6.0Gb/s cable(s)
1 x SLI bridge(s)
1 x Q-connector(s) (2 in 1)



BIOS:

64 Mb Flash ROM, EFI AMI BIOS, PnP, DMI2.0, WfM2.0, SM BIOS 2.5, ACPI 2.0a, Multi-language BIOS,
ASUS EZ Flash 2, ASUS CrashFree BIOS 3, F12 PrintScreen Function



Manageability:

WfM 2.0, DMI 2.0, WOL by PME, WOR by PME, PXE



Support Disc:

Drivers
ASUS Utilities
ASUS Update
Anti-virus software (OEM version)



Form Factor:

ATX Form Factor
12 inch x 9.6 inch ( 30.5 cm x 24.4 cm )



Note:

*1: The PCIe x16_3 slot shares bandwidth with PCIe x1_1 slot, PCIe x1_2 slot, USB3_34 and eSATA. The PCIe x16_3 default setting is in x1 mode.
*2: These SATA ports are for data hard drivers only. ATAPI devices are not supported.

UEFI-Screens:

folgt



Reviews:

folgt



Wichtige Links:

- Herstellerseite

- UEFI/BIOS-Updates, Treiber und Co.

- CPU-Support List

- Qualified Vendor List

- Geizhals-Link

zum Inhaltsverzeichnis​

xxxP8Z68-V Pro(/GEN3)

Spezifikationen:

Spoiler

CPU:

Intel® Socket 1155 The 2nd Generation Core™ i7/Core™ i5/Core™ i3 Processors
Supports Intel® 32 nm CPU
Supports Intel® Turbo Boost Technology 2.0



Chipset:

Intel® Z68



Memory:

4 x DIMM, Max. 32GB, DDR3 2200(O.C.)/2133(O.C.)/1866(O.C.)/1600/1333/1066 Hz Non-ECC, Un-buffered Memory
Dual Channel Memory Architecture
Supports Intel® Extreme Memory Profile (XMP)
* Hyper DIMM support is subject to the physical characteristics of individual CPUs.
* Refer to ASUSTeK Computer Inc. or user manual for the Memory QVL (Qualified Vendors Lists).
* Due to CPU behavior, DDR3 2200/2000/1800 MHz memory module will run at DDR3 2133/1866/1600 MHz frequency as default.



Graphic:

Integrated Graphics Processor
Multi-VGA output support : HDMI/DVI/RGB ports
- Supports HDMI with max. resolution 1920 x 1200 @ 60 Hz
- Supports DVI with max. resolution 1920 x 1200 @ 60 Hz
- Supports RGB with max. resolution 2048 x 1536 @ 75 Hz
Maximum shared memory of 1748 MB



Multi-GPU Support:

Supports NVIDIA® Quad-GPU SLI™ Technology
Supports AMD® Quad-GPU CrossFireX™ Technology



Expansion Slots:

2 x PCIe 2.0 x16 (x16 or dual x8)
(beim GEN3-Modell sind es 2x PCIe 3.0 x16 Slots, x16 or dual x8)
1 x PCIe 2.0 x16 (x4 mode, black) *1
2 x PCIe x1
2 x PCI



Storage:

Intel® Z68 chipset :
2 x SATA 6Gb/s port(s), gray
4 x SATA 3Gb/s port(s), blue
Support Raid 0, 1, 5, 10
Support Intel® Smart Response Technology
Marvell® PCIe SATA 6Gb/s controller : *2
2 x SATA 6Gb/s port(s), navy blue
JMicron® JMB362 controller : *2
1 x eSATA 3G port(s), red



LAN:

Intel® 82579, 1 x Gigabit LAN Controller



Bluetooth:

Bluetooth V2.1+EDR
ASUS BT GO! Utility



Audio:

Realtek® ALC 892 8-Channel High Definition Audio CODEC
- Supports : Jack-detection, Multi-streaming, Front Panel Jack-retasking
Audio Feature :
- Absolute Pitch 192kHz/ 24-bit True BD Lossless Sound
- Blu-ray audio layer Content Protection
- DTS Surround Sensation UltraPC
- Optical S/PDIF out port(s) at back panel



IEEE 1394:

VIA® 6308P controller
2 x IEEE 1394a port(s)
(2 at mid-board)



USB Ports:

ASMedia® USB 3.0 controller :
4 x USB 3.0 port(s) (2 at back panel, blue, 2 at mid-board)
Intel® Z68 chipset :
12 x USB 2.0 port(s) (6 at back panel, black+red, 6 at mid-board)



Overclocking Features:

Overclocking Protection :
- ASUS C.P.R.(CPU Parameter Recall)



Special Features:

ASUS Dual Intelligent Processors 2 with DIGI+ VRM :
ASUS TPU :
- Auto Tuning
- TurboV
- GPU Boost
- TPU switch
ASUS EPU :
- EPU
- EPU switch
ASUS Digital Power Design :
- Industry leading Digital 16 Phase Power Design
(12 -phase for CPU, 4 -phase for iGPU)
- ASUS DIGI+ VRM Utility
ASUS BT GO! :
- Folder Sync
- BT Transfer
- Shot & Send
- BT to Net
- Music Player
- Personal Manager
ASUS BT Turbo Remote :
- Exclusive Smartphone Interface supporting iPhone, Android, Windows Mobile, and Symbian systems
ASUS Exclusive Features :
- MemOK!
- AI Suite II
- AI Charger+
- Anti-Surge
- ASUS UEFI BIOS EZ Mode featuring friendly graphics user interface
- Disk Unlocker
ASUS Quiet Thermal Solution :
- Stylish Fanless Design Heat-sink solution
- ASUS Fan Xpert
ASUS EZ DIY :
- ASUS Q-Shield
- ASUS O.C. Tuner
- ASUS CrashFree BIOS 3
- ASUS EZ Flash 2
ASUS Q-Design :
- ASUS Q-LED (CPU/DRAM/VGA/Boot Device LED)
- ASUS Q-Slot
- ASUS Q-DIMM
- ASUS Q-Connector



Back I/O Ports:

1 x Bluetooth module(s)
1 x DVI
1 x D-Sub
1 x HDMI
1 x eSATA 3Gb/s
1 x LAN (RJ45) port(s)
2 x USB 3.0
6 x USB 2.0
1 x Optical S/PDIF out
6 x Audio Jack(s)



Internal I/O Ports:

1 x USB 3.0 connector(s) support(s) additional 2 USB 3.0 port(s) (19-pin, moss green)
3 x USB 2.0 connector(s) support(s) additional 6 USB 2.0 port(s)
4 x SATA 6Gb/s connector(s)
4 x SATA 3Gb/s connector(s)
2 x IEEE 1394a connector(s)
2 x CPU Fan connector(s) (4 -pin)
2 x Chassis Fan connector(s) (1 x 4 -pin, 1 x 3 -pin)
2 x Power Fan connector(s) (3 -pin)
1 x S/PDIF out Header(s)
1 x 24-pin EATX Power connector(s)
1 x 8-pin ATX 12V Power connector(s)
1 x Front panel audio connector(s) (AAFP)
1 x System panel(s) (Q-Connector)
1 x MemOK! button(s)
1 x TPU switch(es)
1 x EPU switch(es)



Accessories:

User's manual
ASUS Q-Shield
2 x Serial ATA 3.0Gb/s cable(s)
2 x Serial ATA 6.0Gb/s cable(s)
1 x SLI bridge(s)
1 x Q-connector(s) (2 in 1)
1 x ASUS USB 3.0 Bracket(s)



BIOS:

64 Mb Flash ROM, EFI AMI BIOS, PnP, DMI2.0, WfM2.0, SM BIOS 2.5, ACPI 2.0a, Multi-language BIOS,
ASUS EZ Flash 2, ASUS CrashFree BIOS 3, F12 PrintScreen Function



Manageability:

WfM 2.0, DMI 2.0, WOL by PME, WOR by PME, PXE



Support Disc:

Drivers
ASUS Utilities
ASUS Update
Anti-virus software (OEM version)



Form Factor:

ATX Form Factor
12 inch x 9.6 inch ( 30.5 cm x 24.4 cm )



Note:

*1: The PCIe x16_3 slot shares bandwidth with PCIe x1_1 slot, PCIe x1_2 slot, USB3_34 and eSATA. The PCIe x16_3 default setting is in x1 mode.
*2: These SATA ports are for data hard drivers only. ATAPI devices are not supported.

UEFI-Screens:





Reviews:

Test: ASUS P8Z68-V Pro - was kann Intels neuer Chipsatz? - Hardwareluxx
ASUS P8Z68-V Pro (Intel Z68) Motherboard Review :: TweakTown USA Edition
ASUS P8Z68-V PRO Review: Our First Z68 Motherboard - Anandtech
ASUS P8Z68-V PRO and Intel Z68 chipset review - Hexus




Wichtige Links:

- Herstellerseite

- UEFI/BIOS-Updates, Treiber und Co.

- CPU-Support List

- Qualified Vendor List

- Geizhals-Link

zum Inhaltsverzeichnis​

xxxP8Z68 Deluxe(/GEN3)

Spezifikationen:

Spoiler

CPU:

Intel® Socket 1155 The 2nd Generation Core™ i7/Core™ i5/Core™ i3 Processors
Supports Intel® 32 nm CPU
Supports Intel® Turbo Boost Technology 2.0
* The Intel® Turbo Boost Technology 2.0 support depends on the CPU types.



Chipset:

Intel® Z68



Memory:

4 x DIMM, Max. 32GB, DDR3 2200(O.C.)/2133(O.C.)/1866(O.C.)/1600/1333/1066 Hz Non-ECC, Un-buffered Memory
Dual Channel Memory Architecture
Supports Intel® Extreme Memory Profile (XMP)
* Hyper DIMM support is subject to the physical characteristics of individual CPUs.
* Refer to ASUSTeK Computer Inc. or user manual for the Memory QVL (Qualified Vendors Lists).
* Due to CPU behavior, DDR3 2200/2000/1800 MHz memory module will run at DDR3 2133/1866/1600 MHz frequency as default.



Multi-GPU Support:

Supports NVIDIA® Quad-GPU SLI™ Technology
Supports AMD® Quad-GPU CrossFireX™ Technology



Expansion Slots:

2 x PCIe 2.0 x16 (x16 or dual x8)
(beim GEN3-Modell sind es 2x PCIe 3.0 x16 Slots, x16 or dual x8)
1 x PCIe 2.0 x16 (x4 mode, black) *1
2 x PCIe 2.0 x1
2 x PCI



Storage:

Intel® Z68 chipset :
2 x SATA 6Gb/s port(s), gray
4 x SATA 3Gb/s port(s), blue
Support Raid 0, 1, 5, 10
Support Intel® Smart Response Technology
Marvell® PCIe 9128 controller :
2 x SATA 6Gb/s port(s), navy blue
JMicron® JMB362 controller : *2
1 x eSATA 3G port(s), red
1 x Power eSATA 3Gb/s port(s), green



LAN:

Intel® 82579, 1 x Gigabit LAN Controller
Realtek® 8111E , 1 x Gigabit LAN Controller
Dual Gigabit LAN controllers- 802.3az Energy Efficient Ethernet (EEE) appliance
Intel® LAN- Dual interconnect between the Integrated LAN controller and Physical Layer (PHY)



Bluetooth:

Bluetooth V2.1+EDR
ASUS BT GO! Utility



Audio:

Realtek® ALC 889 8-Channel High Definition Audio CODEC
- Supports : Jack-detection, Multi-streaming, Front Panel Jack-retasking
Audio Feature :
- Absolute Pitch 192kHz/ 24-bit True BD Lossless Sound
- Blu-ray audio layer Content Protection
- DTS Surround Sensation UltraPC
- Coaxial and Optical S/PDIF out ports at back panel



IEEE 1394:

VIA® 6315N controller
2 x IEEE 1394a port(s)
(1 at mid-board, 1 at back panel)



USB Ports:

NEC® USB 3.0 controller :
4 x USB 3.0 port(s) (2 at back panel, blue, 2 at mid-board)
Intel® Z68 chipset :
12 x USB 2.0 port(s) (8 at back panel, , 4 at mid-board)



Overclocking Features:

Overclocking Protection :
- ASUS C.P.R.(CPU Parameter Recall)



Special Features:

ASUS Dual Intelligent Processors 2 with DIGI+ VRM :
ASUS TPU :
- Auto Tuning
- TurboV
- TPU switch
ASUS EPU :
- EPU
- EPU switch
ASUS Digital Power Design :
- Industry leading Digital 16 Phase Power Design
(12 -phase for CPU, 4 -phase for iGPU)
- ASUS DIGI+ VRM Utility
ASUS BT GO! :
- Folder Sync
- BT Transfer
- Shot & Send
- BT to Net
- Music Player
- Personal Manager
ASUS BT Turbo Remote :
- Exclusive Smartphone Interface supporting iPhone, Android, Windows Mobile, and Symbian systems
ASUS Exclusive Features :
- MemOK!
- AI Suite II
- AI Charger
- Anti-Surge
- ASUS UEFI BIOS EZ Mode featuring friendly graphics user interface
ASUS Quiet Thermal Solution :
- Stylish Fanless Design Heat-pipe solution
- ASUS Fan Xpert
ASUS EZ DIY :
- ASUS Q-Shield
- ASUS O.C. Tuner
- ASUS CrashFree BIOS 3
- ASUS EZ Flash 2
ASUS Q-Design :
- ASUS Q-Code
- ASUS Q-LED (CPU/DRAM/VGA/Boot Device LED)
- ASUS Q-Slot
- ASUS Q-DIMM
- ASUS Q-Connector



Back I/O Ports:

1 x PS/2 keyboard/mouse combo port(s)
1 x Bluetooth module(s)
1 x eSATA 3Gb/s
1 x Power eSATA 3Gb/s
1 x IEEE 1394a
2 x LAN (RJ45) port(s)
2 x USB 3.0
8 x USB 2.0
1 x Coaxial S/PDIF out
1 x Optical S/PDIF out
6 x Audio Jack(s)
1 x Clear CMOS button(s)



Internal I/O Ports:

1 x USB 3.0 connector(s) support(s) additional 2 USB 3.0 port(s) (19-pin, blue)
2 x USB 2.0 connector(s) support(s) additional 4 USB 2.0 port(s)
4 x SATA 6Gb/s connector(s)
4 x SATA 3Gb/s connector(s)
1 x IEEE 1394a connector(s)
1 x CPU Fan connector(s) (4 -pin)
2 x Chassis Fan connector(s) (1 x 4 -pin, 1 x 3 -pin)
2 x Power Fan connector(s) (2 x 3 -pin)
1 x S/PDIF out Header(s)
1 x 24-pin EATX Power connector(s)
1 x 8-pin ATX 12V Power connector(s)
1 x Front panel audio connector(s) (AAFP)
1 x System panel(s) (Q-Connector)
1 x MemOK! button(s)
1 x TPU switch(es)
1 x EPU switch(es)
1 x Power-on switch(es)
1 x Reset switch(es)



Accessories:

User's manual
ASUS Q-Shield
2 x Serial ATA 3.0Gb/s cable(s)
4 x Serial ATA 6.0Gb/s cable(s)
1 x SLI bridge(s)
1 x Q-connector(s) (2 in 1)
1 x ASUS Front Panel USB 3.0 Box(es)



BIOS:

64 Mb Flash ROM, EFI AMI BIOS, PnP, DMI2.0, WfM2.0, SM BIOS 2.5, ACPI 2.0a, Multi-language BIOS, ASUS EZ Flash 2, ASUS CrashFree BIOS 3, F12 PrintScreen Function



Manageability:

WfM 2.0, DMI 2.0, WOL by PME, WOR by PME, PXE



Support Disc:

Drivers
ASUS Utilities
ASUS Update
Anti-virus software (OEM version)



Form Factor:

ATX Form Factor
12 inch x 9.6 inch ( 30.5 cm x 24.4 cm )



Note:

*1: Compatible with PCIe x1 and x4 devices.
*2: These SATA ports are for data hard drives only. ATAPI devices are not supported.

UEFI-Screens:

folgt



Reviews:

folgt



Wichtige Links:

- Herstellerseite

- UEFI/BIOS- Updates, Treiber und Co.

- CPU-Support List

- Qualified Vendor List

- Geizhals-Link

zum Inhaltsverzeichnis​

xxxKompatibilität - Arbeitsspeicher​

In der Regel gibt es da selten Fälle, wo der Arbeitsspeicher rumzickt. Dennoch sollte man die RAM-Kits, die Art der RAM-Konfiguration und das jeweilige Board-Modell in einer Liste sammeln:


2*2 GB:

G.Skill ECO DIMM Kit 4GB PC3-12800U CL7-8-7-24 (DDR3-1600) (F3-12800CL7D-4GBECO) (P8Z68-V Pro)


1*4 GB:




2*4 GB:

G.Skill RipJaws DIMM Kit 8GB PC3-12800U CL7-8-7-24-2T (DDR3-1600) (F3-12800CL7D-8GBRH) (P8Z68-V Pro)
TeamGroup Elite DIMM Kit 8GB PC3-10667U CL9-9-9-24 (DDR3-1333) (TED38192M1333HC9DC) (P8Z68-V Pro)
G.Skill RipJaws-X DIMM Kit 8GB PC3-10667U CL7-7-7-21 (DDR3-1333) (F3-10666CL7D-8GBXH) (P8Z68-V Pro)
G.Skill ECO DIMM Kit 8GB PC3-12800U CL8-8-8-24 (DDR3-1600) (F3-12800CL8D-8GBECO) (P8Z68-V Pro)
Corsair Vengeance DIMM Kit 8GB PC3-12800U CL8-8-8-24 (DDR3-1600) (CMZ8GX3M2A1600C8) (P8Z68-V, P8Z68-V Pro)
Kingston HyperX blu. DIMM Kit 8GB PC3-10667U CL9-9-9 (DDR3-1333) (KHX1333C9D3B1K2/8G) (P8Z68 Deluxe)
Corsair Vengeance DIMM Kit 8GB PC3-14900U CL9-10-9-27 (DDR3-1866) (CMZ8GX3M2A1866C9) (P8Z68 Deluxe)
Corsair Vengeance blau DIMM Kit 8GB PC3-12800U CL9-9-9-24 (DDR3-1600) (CMZ8GX3M2A1600C9B) (P8Z68-V)
Corsair XMS3 DIMM Kit 8GB PC3-10667U CL9-9-9-24 (DDR3-1333) (CMX8GX3M2A1333C9) (P8Z68-V Pro)
Corsair XMS3 DIMM Kit 8GB PC3-12800U CL9-9-9-24 (DDR3-1600) (CMX8GX3M2A1600C9) (P8Z68-V Pro)
Kingston HyperX DIMM Kit 8GB PC3-10667U CL7-7-7-20 (DDR3-1333) (KHX1333C7AD3K2/8G) (P8Z68-V Pro)
exceleram Sandy Bridge Rippler DIMM Kit 8GB PC3-12800U CL9-9-9-24 (DDR3-1600) (ERS303A) (P8Z68-V Pro)
G.Skill RipJaws-X DIMM Kit 8GB PC3-12800U CL9-9-9-24 (DDR3-1600) (F3-12800CL9D-8GBXL) (P8Z68 Deluxe)
Hynix DIMM 4GB PC3-10667U CL9 (DDR3-1333) (P8Z68 Deluxe)

xxxKompatibilität - CPU-Kühler​

Hier befindet sich die Liste der kompatiblen CPU-Kühler. Sollten unten stehende Bemerkungen fehlerhaft sein, bitte bescheid geben.




- Scythe Mugen 2 Rev. B Solange keine Module mit erhöhten Heatspreadern eingesetzt werden (z.B. diese RipJaws), gibt es keine Probleme.

- Noctua NH-D14 Achtung! Der oberste PCIe x1 Slot ist nicht mehr verwendbar! RAM-Module mit höhere Heatspreader sind nicht verwendbar!

- Scythe Shuriken Rev.B RAM-Module mit höheren Heatspreadern sollten vermieden werden.

- Thermalright Archon Es sind keine Probleme bekannt.

- Prolimatech Armageddon Es sind keine Probleme bekannt.

- Coolink Corator DS Der 1. RAM-Slot wird verdeckt. RAM-Module mit höhere Heatspreader sind nicht verwendbar!

- Thermalright Silver Arrow Es sind keine Probleme bekannt.

- Prolimatech Genesis Es sind keine Probleme bekannt.

- Corsair Hydro Series H70 Es sind keine sonderbaren Probleme bekannt.

- Thermalright Venomous X-Black Es sind keine Probleme bekannt.

- Thermalright Ultra-120 In Verbindung mit Sockel 1156-Halterungen gibt es keine Probleme.

- EKL Alpenföhn Brocken Es sind keine Probleme bekannt.

- Scythe Mugen 3 Solange keine Module mit erhöhten Heatspreadern eingesetzt werden (z.B. diese RipJaws), gibt es keine Probleme.

zum Inhaltsverzeichnis​

xxxWeitere Infos​

- Lucid Logix Virtu ist nur mit dem P8Z68-V und der Pro-Variante effektiv nutzbar. Das P8Z68 Deluxe bietet keinerlei Grafik-Ausgänge.
- Die USB3.0-Box als Front Panel, was normalerweise nur beim P8Z68 Deluxe dabei ist, gibt es separat nachzukaufen und ist somit bei den kleineren Boards ebenfalls nutzbar: Hardwareluxx - Preisvergleich


Hier sind noch ein paar Links zu anderen, passenden Themen:

http://www.hardwareluxx.de/community/f11/intel-sandy-bridge-lga1155-faq-infos-auf-seite-1-part-5-a-775738.html
http://www.hardwareluxx.de/community/f139/sammelthread-oc-prozessoren-intel-sockel-1155-sandy-bridge-laberthread-3-a-780949.html
http://www.hardwareluxx.de/community/f11/der-sockel-lga1155-quatschthread-part-5-a-789828.html



Sonstige Downloads:

- Lucid Virtu Treiber:

lucidlogix_downloads



Wie aktiviere ich das SSD-Caching Feature? (Intel Smart Response Technology)

Au-Ja! - Intels Smart Response Technology mit dem Z68-Chipsatz - 2/4



Wie richte ich mein System mit Virtu ein?

Klick



Bekannte Probleme und deren Lösungen:

DIE ANWENDUNG DER HIER BESCHRIEBENEN LÖSUNGEN ERFOLGT AUF EIGENE GEFAHR!


Einige Probleme und Lösungen, die bereits im Forum besprochen wurden.


Probleme

1. Der Rechner bootet gelegentlich nicht
2. Doppel-Boot nach Overclocking
3. Standby-Bug (S3), Monitor bleibt schwarz
4. CPU-Fan-Bug
5. Instabiles System wegen falscher RAM-Einstellungen
6. Kompatibilitätsprobleme mit der Tastatur
7. Die CPU-Temperaturen sind nach dem BIOS-Update um ca. 15 C° niedriger
8. Zeigergeschwindigkeit der Maus verlangsamt sich
9. No Physical Disk (beim Bootvorgang)
10. Microsoft .Net3.5 Framework lässt sich unter Windows 7 nicht installieren
11. Über eSata angeschlossene Geräte werden nicht erkannt
12. Lüfter lassen sich nicht leiser stellen
13. Blue Screen - F4 Error wegen korrupter SSD
14. In unregelmäßigen Abständen kommt es zu kurzen (manchmal auch längeren) Freezes
15. Sudden Death of SSD - Die SSD wird im BIOS nicht mehr erkannt
16. Ziel führender Einsatz von Lucid Virtu und Intel Quick Sync
17. CPU-Kühler lassen sich nicht montieren oder verdecken auf Grund ihrer Größe diverse Slots
18. ASUS AI Suite II lässt sich nicht installieren (auch nicht mit Hilfe des AI Suite II Patchers)
19. Die USB 3.0-Anschlüsse (3. + 4. Port vorne am Gehäuse) funktionieren nicht
20. Power On by PS/2 Keyboard funktioniert nicht
21. Instabiles System nach BIOS-Update


Lösungen

1. Nach RESET die Lüfter-Grenzwerte im BIOS unter Advanced-Mode herabsetzen (Nichtsdestotrotz muss stets auf eine angemessene Kühlung des Systems geachtet werden!)
2. BIOS 0706* - oder - BCLK-Wert im BIOS auf 100,0 MHz stellen
3. BIOS 0706* - oder - Internal PLL Overvoltage im BIOS deaktivieren (Bei OC über 4,7 GHz aktivieren)
4. BIOS 0706* - oder - BIOS 0606
5. BIOS 0706* - oder - Aktivierung des X.M.P.-Modes im BIOS-Setup (nicht alle RAM-Typen sind für den X.M.P.-Modus geeignet)
6. BIOS 0706* - oder - die USB-Tastatur einfach an einen USB 3.0 Port anschließen
7. Kein Fehler! Die CPU-Temperaturen sind dieselben wie vor dem BIOS-Update, aber ASUS hat die Art der Temperaturmessung mit den BIOS-Versionen 0603/0606 geändert. Die Temperaturen basieren nach dem Update nicht mehr auf tj.max-Temps (CPU-Kern), sondern auf tcase-Temps (CPU-Umgebung). Der Unterschied zwischen tcase-Temps und tj.max-Temps beträgt ca. 15 C°.
8. Möglicherweise Konflikte mit anderen Ports. Ursache ungeklärt!
9. Marvell Speicher-OPROM im BIOS deaktivieren
10. Kein Bug! Microsoft .Net3.5 Framework ist Teil von Windows 7
11. Hot-Plug im Bios aktivieren (Geräte können dann auch sicher entfernt werden)
12. Regulierung der Lüfter über Fan Xpert oder über eine zusätzlich montierte Lüfter-Steuerung
13. Keine Lösung!
14. LPM-Fix für den Intel SATA III-Port ausführen
15. Keine Lösung! - RMA anfordern
16. Einige positive Testergebnisse gab es bei der En-/Decodierung von Videos, allerdings nur bei gewissen Ausgangsformaten.
Vorteile bringt die Technologie beim Einsatz von zwei oder mehreren Monitoren, sofern iGPU-Anschlüsse vorhanden sind.
Warum die Deluxe-Version ohne Onboard-Grafikanschlüsse ausgestattet wurde, bleibt uns ein Rätsel.
17. Kühler-Empfehlungen auf Seite 1 dieses Threads beachten
18. Keine Lösung!
19. Im BIOS unter Onboard Devices Configuration muss der PCI Express X16_3 Slot auf AUTO gestellt sein. Die Modi X4 oder X1 deaktivieren die erwähnten USB3.0-Anschlüsse. (Dieses Problem betrifft nicht die Deluxe-Version.)
20. Keine Lösung!
21. ASUS empfiehlt dringend auf folgende Kombinationen zu achten:
BIOS 0501 mit IRST-Treiber 10.5
BIOS 0606 (0603 für Deluxe) mit IRST-Treiber 10.6

*Derzeit nur für P8Z68 Deluxe verfügbar

- Über die Software lassen sich nur PWM-Lüfter regeln. 3 Pin Lüfter kann man nur über das BIOS etwas bremsen/einstellen.
Per Nanoxia PWMX kann man 3 Pin Lüfter zu 4 Pin PWMs aufrüsten, wird leider nicht mehr produziert.

- Die ganzen Anzeigen sind nicht wirklich immer richtig.
Teilweise werden 0V oder 23V auf 12V und 5V Schiene oder -30° und mehr Mainbordtemperatur angezeigt ohne dass was ist. Nehmt lieber Aida oder HW-Monitor.

- Thermalright HR-02 Macho - Montage:

dann passt es:
http://www.bieberbach.org/bilder/macho_p8z68v0.jpg
Danke mauorrizze
Es gibt aber bald vom Hersteller auch neue Halter wer nicht basteln will.

Das sollte für den Anfang reichen. Natürlich muss hier und da noch ausgebaut werden. Hierbei hoffe ich zusätzlich auf eure Unterstützung. Änderungen/Verbesserungen sehe ich selbstverständlich gern entgegen (auch per PN).


Euer FM4E



[Waxman]

Geht nicht, ist nur für Lenovo und die haben eine 5MB SKU und nicht 1,5MB SKU wie man die für Asus braucht.
Ich habe das Pack aber über Google noch gefunden.
Vielleicht hat Asus sich bei Gigabyte beschwert und deswegen haben die es aus ihrem Downloadbereich rausgenommen !



[Civilizator]

Bin gerade etwas am herum testen (@4.1GHz,Prime)

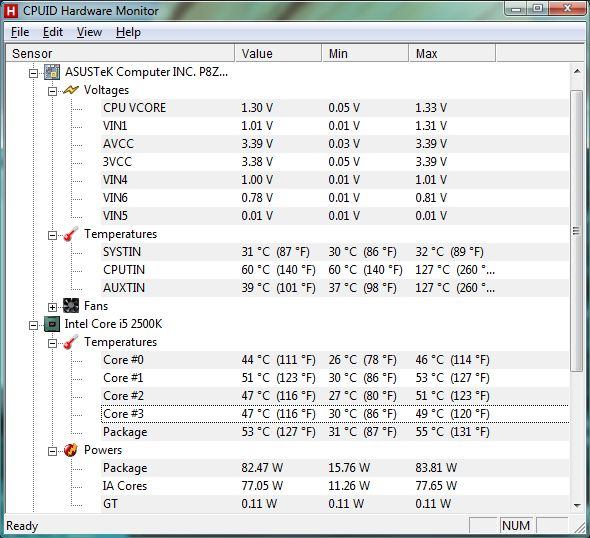

Gerade einen interessanten Auslesefehler bekommen:

(Man beachte die Spannungen)

Hat das jemand von euch auch schon mal beobachtet?



[Andy_20]

Bei mir sieht alles ok aus. Und btw nimm den IntelBurnTest, das lastet auch noch den Speicher aus und du musst nicht 10mal prime aufmachen da es alle cores auslastet.

@all Gibt auch ne neue SSD Toolbox von Intel. (3.0.1)



[Civilizator]

Den IntelBurnTest nehm ich auch gern. Allerdings ist Prime für einen einfachen Test "einfacher"

Ich denke mal nicht das der Effekt von Prime kommt, sondern einfach ein Auslesefehler ist ohne weitere Auswirkungen. Zudem trat das bisher auch nur einmal auf.



[Psydoc]

@Civilizator
das mag sich jetzt zwar etwas blöd anhören... aber eeendlich gibts jemanden der den "fehler" auch hat! als das board neu war dachte ich zuerst, scheisse board hinüber. nachdem aber alles einwandfrei lief und dazu noch super stabil hab ich damals nen thread deswegen aufgemacht. dabei kam letztendlich raus das dieses asus toll eh voll einen weg hat und damit wohl mehr leute probleme beim auslesen haben aber als ich sagte das diese auslesefehler bei mir auch mit HWmonitor vorkommen sagten alle das es bei ihnen ganz normal ginge und sie keinerlei anzeigefehler hätten, weder spannungen noch temp noch sonst was.
nunja, wie gesagt, bis heute denn nun hast dus auch lol . bei mir is es sogar vorgekommen das die maximale RPM der lüfter auf über 65000 war lol, alle.
die max. tempanzeige war bei mir auch auf 127°C, allerdings wars bei mir die SYSTIN also die fürs board.
das der fehler auftritt muss das programm allerdings ne weile laufen, mal länger mal kürzer. die CPUTIN scheint wohl, wenn sie auf max. nicht grad auf 127°C steht, bei allen immer auf 60°C zu sein. warum auch immer.
ich hab damals bei asus angerufen ( so nebenbei, ich weis gar nicht wie oft ich mir bei ner hotline schon gedacht hab das die anscheinen jeden trottel mit halbwissen einstellen) und als ich sagte das die auslesefehler von mehreren programmen ausgegeben werden meinte der hansl das dies bestimmt daran liegt weil mehrere diagnoseprogramme gleichzeitig laufen. als ich ihn dann fragte ob er sich nicht denken kann das ich dies auch mit seperat laufenden programmen gegengeprüft habe sagte er dann wisse er auch nicht.
nunja, ich denke nicht das er sich dies gemerkt hat um es weiterzugeben damit es evtl. mit einem neuen BIOS behoben werden kann, denn der fehler scheint ja immernoch zu bestehen.



[Hogend]

Was ist denn eigentlich der Unterschied zwischen dem -V und dem -Pro?

Außer die mehr Sata Anschlüsse und DTS im Onboard-Sound hab ich nichts gefunden.

Da kann man sich doch den Aufpreis sparen?!

Oder gibt es doch etwas wichtiges, was ich übersehen habe und den Kauf des -Pro befürwortet????

Das V-Pro hat gegenüber dem V folgendes mehr:

Marvell® PCIe SATA 6Gb/s controller: 2 x SATA 6Gb/s port(s), navy blue

Gleicher Soundchip, aber: Audio Feature :
- Absolute Pitch 192kHz/ 24-bit True BD Lossless Sound
- DTS Surround Sensation UltraPC

VIA® 6308P controller 2 x IEEE 1394a port(s) (2 at mid-board)

1 x ASUS USB 3.0 Bracket (Slotblech)

Gruß
Hogend



[Civilizator]

bei mir is es sogar vorgekommen das die maximale RPM der lüfter auf über 65000 war lol, alle.

Das kommt öfters vor. Liegt aber oft auch an den Lüftern wenn die ein unsauberes Signal liefern und der Controller so "überfordert" wird.
Das mit der menge an Programmen kann schon sein. Bei Grakas hatte ich es auch schon, das bei vielen Programmen (GPUZ, HWMonitor, diverse Tweaktools) Fehler auftraten, die Karte sogar instabil wurde. Kann natürlich auch beim Board auftreten.
Gut in Zukunft vielleicht ein paar Programme weniger gleichzeitig nutzen.

@Hogend
Stimmt, habs mir wegen dem Audiogedöhns überlegt, aber dann entschieden das mir das keine 20€ wert ist. (Da würde ich mir eher eine 60€ Soundkarte gönnen und die beim nächsten Rechner wieder übernehmen. )
Der Rest war für mich uninteressant.



[Erisch]

Das V-Pro hat gegenüber dem V folgendes mehr:

Marvell® PCIe SATA 6Gb/s controller: 2 x SATA 6Gb/s port(s), navy blue

Gleicher Soundchip, aber: Audio Feature :
- Absolute Pitch 192kHz/ 24-bit True BD Lossless Sound
- DTS Surround Sensation UltraPC

VIA® 6308P controller 2 x IEEE 1394a port(s) (2 at mid-board)

1 x ASUS USB 3.0 Bracket (Slotblech)

Gruß
Hogend

Ja sauber, thx.

Gibt es eigentlich irgendwo vergleiche zum Onboard Sound zu anderen aktuellen Soundkarten?

Ich hab nämlich noch eine X-FI Music und weiss nicht, was für den Klang meiner zwei Boxen (2.1) besser ist.



[The Master of Desaster]

Verkauft jemand das P8Z68 V Pro



[Zaunei]

eventuell ^^ Aber wenn dann nur um ein Gen 3 zu bekommen ^^



[Psydoc]

ich find es sehr ärgerlich das die asus boards im soundchip kein dolby live bzw. das gegenstück dazu für DTS haben... so kann ich über das optische kabel kein 5.1 bei games empfangen.
ich habs halt jetzt über analog laufen und das mit 3 cinch kabeln und logischerweise das es überhaupt geht ganzen 3 cinch zu 3,5 klinke Y adapter... is zwar nicht die eleganteste lösung aber es geht einwandfrei.
wollt mir eh schon lang ne soundkarte kaufen nun hab ich wenigstens nen richtigen grund dazu.



[Hogend]

Gibt es eigentlich irgendwo vergleiche zum Onboard Sound zu anderen aktuellen Soundkarten?

Ich hab nämlich noch eine X-FI Music und weiss nicht, was für den Klang meiner zwei Boxen (2.1) besser ist.

Ich habe eine Creative X-Fi Xtreme Music als PCI. Die habe ich schon seit 6 Jahren und ich habe noch keinen Onboard Sound gehört, der besser klingt und mehr Details produziert. Ich habe allerdings ein 5.1-System von Logitech. Auch mit hochwertigen Kopfhörern ist eine gute Soundkarte zu empfehlen.

Wenn du kein besonderes 2.1 Lautsprechersystem hast, wirst du keinen Unterschied zwischen aktuellen Onboard-Soundchips und deiner X-Fi hören. Ich habe aber auch schon auf einem Asrock Board negative Erfahrungen mit Onboardsound gemacht. Störgeräusche und bei BF2 war ständig ein Panzermotor zu hören, obwohl keiner da war. Auch die räumliche Position von Geräuschen stimmte überhaupt nicht. Muss aber nicht bei allen so sein, es gibt auch gute Onboard-Lösungen.

Da du schon eine X-Fi hast, würde ich auf die setzen und diese weiterverwenden. Das ist in jedem Fall eine solide Lösung. Auch der Line-In und Mikroeingang sind bei den Soundkarten von besserer Qualität. Es muss ja schon einen Grund haben, warum die Karten so groß sind und der Onboardsound nur ein kleiner Chip auf dem Mainboard ist. Die Soundkarten haben aufwendigere Filterschaltungen und Soundprozessoren und die brauchen Platz.

Kannst hier auch noch andere Meinungen nachlesen:
hier



[Schrotti]

Jemand vom P55 auf den Z68 umgestiegen?

Gibt es was zu beachten?

Ich will morgen mein P7P55D Deluxe ausbauen und ein Asus P8Z68-V Pro einbauen.



[Rudi_Taube]

Zitat von Schrotti
Jemand vom P55 auf den Z68 umgestiegen?

Anfang 2010 bin ich vom P7P55D Deluxe auf das P8P67 Deluxe/B2 umgestiegen, später dann auch auf das P67/B3 und das P8Z68 Deluxe.

Beim Erstumstieg habe ich vor dem Umbau die P55-spezifischen Treiber (Audio usw.) deinstalliert. Die andere HW habe ich anfänglich nicht gewechselt, Win7 wurde übernommen, allerdings musste Win7 neu aktiviert werden.



[donkel]

Verkauft jemand das P8Z68 V Pro

Ja,kannst dich ja per PM melden.



[Erisch]

Ich habe eine Creative X-Fi Xtreme Music als PCI. Die habe ich schon seit 6 Jahren und ich habe noch keinen Onboard Sound gehört, der besser klingt und mehr Details produziert. Ich habe allerdings ein 5.1-System von Logitech. Auch mit hochwertigen Kopfhörern ist eine gute Soundkarte zu empfehlen.

Wenn du kein besonderes 2.1 Lautsprechersystem hast, wirst du keinen Unterschied zwischen aktuellen Onboard-Soundchips und deiner X-Fi hören. Ich habe aber auch schon auf einem Asrock Board negative Erfahrungen mit Onboardsound gemacht. Störgeräusche und bei BF2 war ständig ein Panzermotor zu hören, obwohl keiner da war. Auch die räumliche Position von Geräuschen stimmte überhaupt nicht. Muss aber nicht bei allen so sein, es gibt auch gute Onboard-Lösungen.

Da du schon eine X-Fi hast, würde ich auf die setzen und diese weiterverwenden. Das ist in jedem Fall eine solide Lösung. Auch der Line-In und Mikroeingang sind bei den Soundkarten von besserer Qualität. Es muss ja schon einen Grund haben, warum die Karten so groß sind und der Onboardsound nur ein kleiner Chip auf dem Mainboard ist. Die Soundkarten haben aufwendigere Filterschaltungen und Soundprozessoren und die brauchen Platz.

Kannst hier auch noch andere Meinungen nachlesen:
hier

Ja, so habe ich mir das auch gedacht, dass eine Soundkarte, auch wegen seiner größe bessere Leistung bring, als der kleine Chip beim Onboard.
Werde aber trotzdem deinen link noch mal nachlesen.
Thx



[Andy_20]

Anfang 2010 bin ich vom P7P55D Deluxe auf das P8P67 Deluxe/B2 umgestiegen, später dann auch auf das P67/B3 und das P8Z68 Deluxe.

Beim Erstumstieg habe ich vor dem Umbau die P55-spezifischen Treiber (Audio usw.) deinstalliert. Die andere HW habe ich anfänglich nicht gewechselt, Win7 wurde übernommen, allerdings musste Win7 neu aktiviert werden.

Und dann wird sich gewundert warum Bluescreens oder ein Ausleseprogramm 65000rpm anzeigt .
Bei nem Mainboardwechsel ist es am besten auch eine Neuinstallation des Betriebssystems zu machen.



[stolte]

Jemand vom P55 auf den Z68 umgestiegen?

Gibt es was zu beachten?

Ich will morgen mein P7P55D Deluxe ausbauen und ein Asus P8Z68-V Pro einbauen.

Bin von P45 auf Z68 umgestiegen und habe keine Treiber deinstalliert (Win7) und nach dem Einbau funktionierte alles Bestens

Aktivierung war natürlich erforderlich wegen geänderter Hardware.



[BarneyRubble]

Hallo Leute,

folgendes:

baue gerade für eine Bekannten einen Rechner mit dem Asus P8 Z68 V-Pro mit einem 2500K auf. Alles ok soweit, bis auf eine Sache:

Der Intel Lan-Port verliert immer wieder die Verbindung. Alle paar Sekunden heisst es....'Netzwerkkabel nicht angeschlossen'.., nach ein paar Sek klappt es dann wieder.

Auf meinem Board, Asus P8P67 Deluxe war das übrigneds auch so, mit dem Intel Lan. Da hab ich dann einfach auf den Realtek Port gewechselt und das Problem war gelöst.

Hat jemand vielleicht einen Ansatzpunkt, denn so kann ich den Rechner nicht übergeben^^



[Andy_20]

Versuch mal den Treiber hier. Und dann im Geräte-Manager noch die Stromsparfunktionen ausschalten.



[leser]

Bräuchte mal einen Vergleich ...

Ich habe hier einen PC mit dem P8Z68-V Pro zusammengebaut und nun leider ein Problem mit dem Stabilitätstest von AIDA64Extreme Edition.

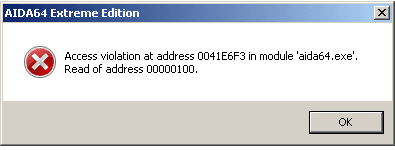

Eigentlich scheint mir das System recht stabil zu laufen, aber beim beenden von diesem Test tritt sporadisch ein Fehler auf. Der Test selbst läuft eigentlich immer ohne Fehlermeldung nur beim Stoppen und anschließenden schließen des Fenster erhalte ich den Fehler. Damit der Fehler auftritt muß das Programm so 10 bis 30 min. laufen.

Ich habe schon folgendes Probiert:

- mit Windows 2008 R2 getestet
- mit Windows 7 64 Bit geteset
- anderen Speicher (nur ein Modul)
- nur Treiber, die in Windows integriert sind - statt der neuesten
- andere SSD

Im Eventlog finde ich (Obwohl das nicht mit dem Stabilitätsproblem zu tuen haben muß):

Protokollname: System
Quelle: ACPI
Datum: 14.11.2011 20:13:25
Ereignis-ID: 15
Aufgabenkategorie:Keine
Ebene: Warnung
Schlüsselwörter:Klassisch
Benutzer: Nicht zutreffend
Computer: xxxx
Beschreibung:
: Der eingebettete Controller (EC) hat Daten zurückgegeben, als keine Daten angefordert wurden. Möglicherweise versucht das BIOS, auf den EC zuzugreifen, ohne mit dem Betriebssystem zu synchronisieren. Diese Daten werden ignoriert. Es ist keine weitere Aktion erforderlich. Sie sollten jedoch den Computerhersteller nach einem aktualisierten BIOS fragen.

BIOS ist 0902

Folgende Bitte: Könntet jemand der das Board ebenfalls unter Windows 7 64 Bit einsetzt mal den Test laufen lassen (min. 30 min.) und mir mitteilen, ob der Fehler bei Euch auch auftritt?

Das Programm kann man 30 Tage testen und es läuft auch ohne Installation.

man bekommt es hier:

Release Package | AIDA64 Extreme Edition 2.00.1700

Der Stabilitätstest ist unter "Werkzeuge" im Menü.

Besten Dank im Voraus.



[Schrotti]

Jemand hier der AHCI unter XP am laufen hat?

Ich bekomme das ums verrecken nicht hin nachträglich einzubauen.



[Schrotti]

Folgende Bitte: Könntet jemand der das Board ebenfalls unter Windows 7 64 Bit einsetzt mal den Test laufen lassen (min. 30 min.) und mir mitteilen, ob der Fehler bei Euch auch auftritt?

Läuft einwandfrei bei mir.



[Ynneb]

Hallo Leute,


Der Intel Lan-Port verliert immer wieder die Verbindung. Alle paar Sekunden heisst es....'Netzwerkkabel nicht angeschlossen'.., nach ein paar Sek klappt es dann wieder.

Auf meinem Board, Asus P8P67 Deluxe war das übrigneds auch so, mit dem Intel Lan. Da hab ich dann einfach auf den Realtek Port gewechselt und das Problem war gelöst.

Hallo

Die Intel Onboard NIC ist ne Diva, die spinnt nicht nur bei dir ist auch bei mir lange Zeit so gewesen. Meine hängt z.B. an einer Fritzbox 7390 und diese steht auf automatischer Stromsparfunktion auf allen LAN Ports. Was bei anderen NICs wie von Realtek ohne Probleme funktioniert macht mit der Intel Probleme. Diese bekommt beim Rechnerstart nur sporadisch nen Link zur Fritzbox.

Ich habe den neuen 16.7 Intel Treiber installiert und nun scheint es zu laufen bekomme zum Windows Start bis jetzt immer einen Link.

Hier gibts den 16.7er: http://downloadmirror.intel.com/20621/eng/V16_7_CD.zip

Welche Konstellation ist das bei dir, die Probleme macht?


Gruß



[karod3]

Liegt es am DHCP oder habt ihr ne feste IP?
Bei mir gibt es mit Fritzbox 7390 und fester IP bei Treiberversion 15.6 keine Probleme.



[Ynneb]

Liegt es am DHCP oder habt ihr ne feste IP?
Bei mir gibt es mit Fritzbox 7390 und fester IP bei Treiberversion 15.6 keine Probleme.

Ging auch mit fester IP nicht. Wie gesagt es haperte schon am erkennen bzw. herstellen des Links zwischen der Intel NIC und der FB.

Da das aber mit Linux Live CDs nie ein Problem war, müssen es wohl unter anderem die Windows Treiber sein. Kann aber auch sein das die Firmware der FB da nen Fix mit drin hat, auch wenn da nix zu in den Changelogs stand.



[BarneyRubble]

Hallo

Die Intel Onboard NIC ist ne Diva, die spinnt nicht nur bei dir ist auch bei mir lange Zeit so gewesen. Meine hängt z.B. an einer Fritzbox 7390 und diese steht auf automatischer Stromsparfunktion auf allen LAN Ports. Was bei anderen NICs wie von Realtek ohne Probleme funktioniert macht mit der Intel Probleme. Diese bekommt beim Rechnerstart nur sporadisch nen Link zur Fritzbox.

Ich habe den neuen 16.7 Intel Treiber installiert und nun scheint es zu laufen bekomme zum Windows Start bis jetzt immer einen Link.

Hier gibts den 16.7er: http://downloadmirror.intel.com/20621/eng/V16_7_CD.zip

Welche Konstellation ist das bei dir, die Probleme macht?


Gruß

So, hab das Treiberupdate durchgeführt, leider ohne Erfolg.
Der Rechner hängt an einer Fritzbox 7270. Was kann man denn sonst noch tun? das ist ein echt nerviges Problem.



[Ynneb]

Was für nen Firmwarestand hat die 7270, nur so interessehalber?

Du kannst in der FB unter Energieeinstellungen den Port an dem die Intel Nic hängt auf Dauerbetrieb stellen. Damit verbraucht sie dann wohl ein paar Milliwatt mehr, aber dafür läuft die Intel NIC danach sauber und einwandfrei.



[BarneyRubble]

Was für nen Firmwarestand hat die 7270, nur so interessehalber?

Du kannst in der FB unter Energieeinstellungen den Port an dem die Intel Nic hängt auf Dauerbetrieb stellen. Damit verbraucht sie dann wohl ein paar Milliwatt mehr, aber dafür läuft die Intel NIC danach sauber und einwandfrei.

Jetzt habe ich die Lanports auf Dauerbetrieb gestellt - keine Besserung.

was gibts sonst noch an Tricks?


Firmware hab ich vorhin auch die neuste geladen (war gar nicht so einfach mit den ständigen Unterbrechungen), es ist die 54.05.05



[Ynneb]

Da bei dir auch so der Link verloren geht, ist mir wieder was eingefallen.

Ich hatte anfangs bei mir das bei der Fritzbox beiliegende Patchkabel benutzt, welches auch sporadisch zu Verbindungsabbrüchen geführt hat.

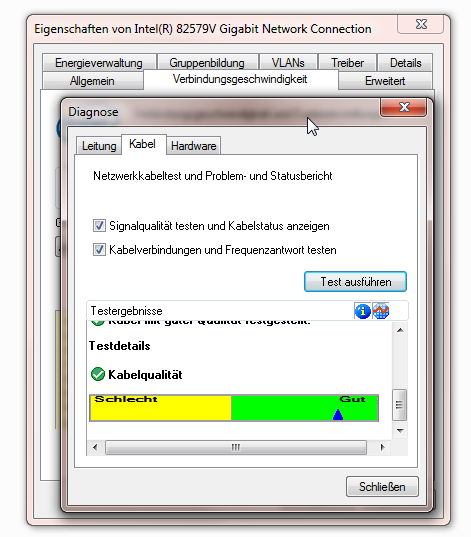

Ein Blick in die Diagnosefunktion der Intel NIC bescheinigte dann auch diesem eine schlechte Leistung.

Mach den Test mal bei dir und berichte.

Sollte bei einem guten Kabel so aussehen:

http://www.hardwareluxx.de/community/attachment.php?attachmentid=166286&stc=1&d=1321376189
