[Sammelthread] Asus P8Z68-V(/GEN3) / P8Z68-V Pro(/GEN3) / P8Z68 Deluxe(/GEN3) (Intel Z68)

Asus P8Z68-V(/GEN3) / P8Z68-V Pro(/GEN3) / P8Z68 Deluxe(/GEN3) - Sammelthread

xxxInhaltsverzeichnis:

• P8Z68-V(/GEN3)

• P8Z68-V Pro(/GEN3)

• P8Z68 Deluxe(/GEN3)

• Kompatibilität - Arbeitsspeicher

• Kompatibilität - CPU-Kühler

• Weitere Infos

Ein Hinweis vorweg: Die Mainboard-Modelle mit PCI-Express der 3. Generation (GEN3) sind mit den Vorgängermodellen zu 100% identisch, was die Ausstattung angeht. Lediglich die PCI-Express 3.0 Kompatibilität wurde jeweils für die ersten beiden PCI-Express x16 Slots ergänzt.

xxxP8Z68-V(/GEN3)​

Spezifikationen:

Spoiler

CPU:

Intel® Socket 1155 The 2nd Generation Core™ i7/Core™ i5/Core™ i3 Processors
Supports Intel® 32 nm CPU
Supports Intel® Turbo Boost Technology 2.0



Chipset:

Intel® Z68



Memory:

4 x DIMM, Max. 32GB, DDR3 2200(O.C.)/2133(O.C.)/1866(O.C.)/1600/1333/1066 Hz Non-ECC, Un-buffered Memory
Dual Channel Memory Architecture
Supports Intel® Extreme Memory Profile (XMP)
* Hyper DIMM support is subject to the physical characteristics of individual CPUs.
* Refer to ASUSTeK Computer Inc. or user manual for the Memory QVL (Qualified Vendors Lists).
* Due to CPU behavior, DDR3 2200/2000/1800 MHz memory module will run at DDR3 2133/1866/1600 MHz frequency as default.



Graphic:

Integrated Graphics Processor
Multi-VGA output support : HDMI/DVI/RGB ports
- Supports HDMI with max. resolution 1920 x 1200 @ 60 Hz
- Supports DVI with max. resolution 1920 x 1200 @ 60 Hz
- Supports RGB with max. resolution 2048 x 1536 @ 75 Hz
Maximum shared memory of 1748 MB



Multi-GPU Support:

Supports NVIDIA® Quad-GPU SLI™ Technology
Supports AMD® Quad-GPU CrossFireX™ Technology



Expansion Slots:

2 x PCIe 2.0 x16 (x16 or dual x8)
(beim GEN3-Modell sind es 2x PCIe 3.0 x16 Slots, x16 or dual x8)
1 x PCIe 2.0 x16 (x4 mode, black) *1
2 x PCIe x1
2 x PCI



Storage:

Intel® Z68 chipset :
2 x SATA 6Gb/s port(s), gray
4 x SATA 3Gb/s port(s), blue
Support Raid 0, 1, 5, 10
Support Intel® Smart Response Technology
JMicron® JMB362 controller : *2
1 x eSATA 3G port(s), red



LAN:

Intel® 82579, 1 x Gigabit LAN Controller
Intel® LAN- Dual interconnect between the Integrated LAN controller and Physical Layer (PHY)



Bluetooth:

Bluetooth V2.1+EDR
ASUS BT GO! Utility



Audio:

Realtek® ALC 892 8-Channel High Definition Audio CODEC
- Supports : Jack-detection, Multi-streaming, Front Panel Jack-retasking
Audio Feature :
- Blu-ray audio layer Content Protection
- Optical S/PDIF out port(s) at back panel



USB Ports:

ASMedia® USB 3.0 controller :
4 x USB 3.0 port(s) (2 at back panel, blue, 2 at mid-board)
Intel® Z68 chipset :
12 x USB 2.0 port(s) (6 at back panel, black+red, 6 at mid-board)



Overclocking Features:

Overclocking Protection :
- ASUS C.P.R.(CPU Parameter Recall)



Special Features:

ASUS Dual Intelligent Processors 2 with DIGI+ VRM :
ASUS TPU :
- Auto Tuning
- TurboV
- GPU Boost
- TPU switch
ASUS EPU :
- EPU
- EPU switch
ASUS Digital Power Design :
- Industry leading Digital 16 Phase Power Design
(12 -phase for CPU, 4 -phase for iGPU)
- ASUS DIGI+ VRM Utility
ASUS BT GO! :
- Folder Sync
- BT Transfer
- Shot & Send
- BT to Net
- Music Player
- Personal Manager
ASUS BT Turbo Remote :
- Exclusive Smartphone Interface supporting iPhone, Android, Windows Mobile, and Symbian systems
ASUS Exclusive Features :
- MemOK!
- AI Suite II
- AI Charger+
- Anti-Surge
- ASUS UEFI BIOS EZ Mode featuring friendly graphics user interface
- Disk Unlocker
ASUS Quiet Thermal Solution :
- Stylish Fanless Design Heat-sink solution
- ASUS Fan Xpert
ASUS EZ DIY :
- ASUS Q-Shield
- ASUS O.C. Tuner
- ASUS CrashFree BIOS 3
- ASUS EZ Flash 2
ASUS Q-Design :
- ASUS Q-LED (CPU/DRAM/VGA/Boot Device LED)
- ASUS Q-Slot
- ASUS Q-DIMM
- ASUS Q-Connector



Back I/O Ports:

1 x Bluetooth module(s)
1 x DVI
1 x D-Sub
1 x HDMI
1 x eSATA 3Gb/s
1 x LAN (RJ45) port(s)
2 x USB 3.0
6 x USB 2.0
1 x Optical S/PDIF out
6 x Audio Jack(s)



Internal I/O Ports:

1 x USB 3.0 connector(s) support(s) additional 2 USB 3.0 port(s) (19-pin, moss green)
3 x USB 2.0 connector(s) support(s) additional 6 USB 2.0 port(s)
2 x SATA 6Gb/s connector(s)
4 x SATA 3Gb/s connector(s)
2 x CPU Fan connector(s) (4 -pin)
2 x Chassis Fan connector(s) (1 x 4 -pin, 1 x 3 -pin)
2 x Power Fan connector(s) (3 -pin)
1 x S/PDIF out Header(s)
1 x 24-pin EATX Power connector(s)
1 x 8-pin ATX 12V Power connector(s)
1 x Front panel audio connector(s) (AAFP)
1 x System panel(s) (Q-Connector)
1 x MemOK! button(s)
1 x TPU switch(es)
1 x EPU switch(es)



Accessories:

User's manual
ASUS Q-Shield
2 x Serial ATA 3.0Gb/s cable(s)
2 x Serial ATA 6.0Gb/s cable(s)
1 x SLI bridge(s)
1 x Q-connector(s) (2 in 1)



BIOS:

64 Mb Flash ROM, EFI AMI BIOS, PnP, DMI2.0, WfM2.0, SM BIOS 2.5, ACPI 2.0a, Multi-language BIOS,
ASUS EZ Flash 2, ASUS CrashFree BIOS 3, F12 PrintScreen Function



Manageability:

WfM 2.0, DMI 2.0, WOL by PME, WOR by PME, PXE



Support Disc:

Drivers
ASUS Utilities
ASUS Update
Anti-virus software (OEM version)



Form Factor:

ATX Form Factor
12 inch x 9.6 inch ( 30.5 cm x 24.4 cm )



Note:

*1: The PCIe x16_3 slot shares bandwidth with PCIe x1_1 slot, PCIe x1_2 slot, USB3_34 and eSATA. The PCIe x16_3 default setting is in x1 mode.
*2: These SATA ports are for data hard drivers only. ATAPI devices are not supported.

UEFI-Screens:

folgt



Reviews:

folgt



Wichtige Links:

- Herstellerseite

- UEFI/BIOS-Updates, Treiber und Co.

- CPU-Support List

- Qualified Vendor List

- Geizhals-Link

zum Inhaltsverzeichnis​

xxxP8Z68-V Pro(/GEN3)

Spezifikationen:

Spoiler

CPU:

Intel® Socket 1155 The 2nd Generation Core™ i7/Core™ i5/Core™ i3 Processors
Supports Intel® 32 nm CPU
Supports Intel® Turbo Boost Technology 2.0



Chipset:

Intel® Z68



Memory:

4 x DIMM, Max. 32GB, DDR3 2200(O.C.)/2133(O.C.)/1866(O.C.)/1600/1333/1066 Hz Non-ECC, Un-buffered Memory
Dual Channel Memory Architecture
Supports Intel® Extreme Memory Profile (XMP)
* Hyper DIMM support is subject to the physical characteristics of individual CPUs.
* Refer to ASUSTeK Computer Inc. or user manual for the Memory QVL (Qualified Vendors Lists).
* Due to CPU behavior, DDR3 2200/2000/1800 MHz memory module will run at DDR3 2133/1866/1600 MHz frequency as default.



Graphic:

Integrated Graphics Processor
Multi-VGA output support : HDMI/DVI/RGB ports
- Supports HDMI with max. resolution 1920 x 1200 @ 60 Hz
- Supports DVI with max. resolution 1920 x 1200 @ 60 Hz
- Supports RGB with max. resolution 2048 x 1536 @ 75 Hz
Maximum shared memory of 1748 MB



Multi-GPU Support:

Supports NVIDIA® Quad-GPU SLI™ Technology
Supports AMD® Quad-GPU CrossFireX™ Technology



Expansion Slots:

2 x PCIe 2.0 x16 (x16 or dual x8)
(beim GEN3-Modell sind es 2x PCIe 3.0 x16 Slots, x16 or dual x8)
1 x PCIe 2.0 x16 (x4 mode, black) *1
2 x PCIe x1
2 x PCI



Storage:

Intel® Z68 chipset :
2 x SATA 6Gb/s port(s), gray
4 x SATA 3Gb/s port(s), blue
Support Raid 0, 1, 5, 10
Support Intel® Smart Response Technology
Marvell® PCIe SATA 6Gb/s controller : *2
2 x SATA 6Gb/s port(s), navy blue
JMicron® JMB362 controller : *2
1 x eSATA 3G port(s), red



LAN:

Intel® 82579, 1 x Gigabit LAN Controller



Bluetooth:

Bluetooth V2.1+EDR
ASUS BT GO! Utility



Audio:

Realtek® ALC 892 8-Channel High Definition Audio CODEC
- Supports : Jack-detection, Multi-streaming, Front Panel Jack-retasking
Audio Feature :
- Absolute Pitch 192kHz/ 24-bit True BD Lossless Sound
- Blu-ray audio layer Content Protection
- DTS Surround Sensation UltraPC
- Optical S/PDIF out port(s) at back panel



IEEE 1394:

VIA® 6308P controller
2 x IEEE 1394a port(s)
(2 at mid-board)



USB Ports:

ASMedia® USB 3.0 controller :
4 x USB 3.0 port(s) (2 at back panel, blue, 2 at mid-board)
Intel® Z68 chipset :
12 x USB 2.0 port(s) (6 at back panel, black+red, 6 at mid-board)



Overclocking Features:

Overclocking Protection :
- ASUS C.P.R.(CPU Parameter Recall)



Special Features:

ASUS Dual Intelligent Processors 2 with DIGI+ VRM :
ASUS TPU :
- Auto Tuning
- TurboV
- GPU Boost
- TPU switch
ASUS EPU :
- EPU
- EPU switch
ASUS Digital Power Design :
- Industry leading Digital 16 Phase Power Design
(12 -phase for CPU, 4 -phase for iGPU)
- ASUS DIGI+ VRM Utility
ASUS BT GO! :
- Folder Sync
- BT Transfer
- Shot & Send
- BT to Net
- Music Player
- Personal Manager
ASUS BT Turbo Remote :
- Exclusive Smartphone Interface supporting iPhone, Android, Windows Mobile, and Symbian systems
ASUS Exclusive Features :
- MemOK!
- AI Suite II
- AI Charger+
- Anti-Surge
- ASUS UEFI BIOS EZ Mode featuring friendly graphics user interface
- Disk Unlocker
ASUS Quiet Thermal Solution :
- Stylish Fanless Design Heat-sink solution
- ASUS Fan Xpert
ASUS EZ DIY :
- ASUS Q-Shield
- ASUS O.C. Tuner
- ASUS CrashFree BIOS 3
- ASUS EZ Flash 2
ASUS Q-Design :
- ASUS Q-LED (CPU/DRAM/VGA/Boot Device LED)
- ASUS Q-Slot
- ASUS Q-DIMM
- ASUS Q-Connector



Back I/O Ports:

1 x Bluetooth module(s)
1 x DVI
1 x D-Sub
1 x HDMI
1 x eSATA 3Gb/s
1 x LAN (RJ45) port(s)
2 x USB 3.0
6 x USB 2.0
1 x Optical S/PDIF out
6 x Audio Jack(s)



Internal I/O Ports:

1 x USB 3.0 connector(s) support(s) additional 2 USB 3.0 port(s) (19-pin, moss green)
3 x USB 2.0 connector(s) support(s) additional 6 USB 2.0 port(s)
4 x SATA 6Gb/s connector(s)
4 x SATA 3Gb/s connector(s)
2 x IEEE 1394a connector(s)
2 x CPU Fan connector(s) (4 -pin)
2 x Chassis Fan connector(s) (1 x 4 -pin, 1 x 3 -pin)
2 x Power Fan connector(s) (3 -pin)
1 x S/PDIF out Header(s)
1 x 24-pin EATX Power connector(s)
1 x 8-pin ATX 12V Power connector(s)
1 x Front panel audio connector(s) (AAFP)
1 x System panel(s) (Q-Connector)
1 x MemOK! button(s)
1 x TPU switch(es)
1 x EPU switch(es)



Accessories:

User's manual
ASUS Q-Shield
2 x Serial ATA 3.0Gb/s cable(s)
2 x Serial ATA 6.0Gb/s cable(s)
1 x SLI bridge(s)
1 x Q-connector(s) (2 in 1)
1 x ASUS USB 3.0 Bracket(s)



BIOS:

64 Mb Flash ROM, EFI AMI BIOS, PnP, DMI2.0, WfM2.0, SM BIOS 2.5, ACPI 2.0a, Multi-language BIOS,
ASUS EZ Flash 2, ASUS CrashFree BIOS 3, F12 PrintScreen Function



Manageability:

WfM 2.0, DMI 2.0, WOL by PME, WOR by PME, PXE



Support Disc:

Drivers
ASUS Utilities
ASUS Update
Anti-virus software (OEM version)



Form Factor:

ATX Form Factor
12 inch x 9.6 inch ( 30.5 cm x 24.4 cm )



Note:

*1: The PCIe x16_3 slot shares bandwidth with PCIe x1_1 slot, PCIe x1_2 slot, USB3_34 and eSATA. The PCIe x16_3 default setting is in x1 mode.
*2: These SATA ports are for data hard drivers only. ATAPI devices are not supported.

UEFI-Screens:





Reviews:

Test: ASUS P8Z68-V Pro - was kann Intels neuer Chipsatz? - Hardwareluxx
ASUS P8Z68-V Pro (Intel Z68) Motherboard Review :: TweakTown USA Edition
ASUS P8Z68-V PRO Review: Our First Z68 Motherboard - Anandtech
ASUS P8Z68-V PRO and Intel Z68 chipset review - Hexus




Wichtige Links:

- Herstellerseite

- UEFI/BIOS-Updates, Treiber und Co.

- CPU-Support List

- Qualified Vendor List

- Geizhals-Link

zum Inhaltsverzeichnis​

xxxP8Z68 Deluxe(/GEN3)

Spezifikationen:

Spoiler

CPU:

Intel® Socket 1155 The 2nd Generation Core™ i7/Core™ i5/Core™ i3 Processors
Supports Intel® 32 nm CPU
Supports Intel® Turbo Boost Technology 2.0
* The Intel® Turbo Boost Technology 2.0 support depends on the CPU types.



Chipset:

Intel® Z68



Memory:

4 x DIMM, Max. 32GB, DDR3 2200(O.C.)/2133(O.C.)/1866(O.C.)/1600/1333/1066 Hz Non-ECC, Un-buffered Memory
Dual Channel Memory Architecture
Supports Intel® Extreme Memory Profile (XMP)
* Hyper DIMM support is subject to the physical characteristics of individual CPUs.
* Refer to ASUSTeK Computer Inc. or user manual for the Memory QVL (Qualified Vendors Lists).
* Due to CPU behavior, DDR3 2200/2000/1800 MHz memory module will run at DDR3 2133/1866/1600 MHz frequency as default.



Multi-GPU Support:

Supports NVIDIA® Quad-GPU SLI™ Technology
Supports AMD® Quad-GPU CrossFireX™ Technology



Expansion Slots:

2 x PCIe 2.0 x16 (x16 or dual x8)
(beim GEN3-Modell sind es 2x PCIe 3.0 x16 Slots, x16 or dual x8)
1 x PCIe 2.0 x16 (x4 mode, black) *1
2 x PCIe 2.0 x1
2 x PCI



Storage:

Intel® Z68 chipset :
2 x SATA 6Gb/s port(s), gray
4 x SATA 3Gb/s port(s), blue
Support Raid 0, 1, 5, 10
Support Intel® Smart Response Technology
Marvell® PCIe 9128 controller :
2 x SATA 6Gb/s port(s), navy blue
JMicron® JMB362 controller : *2
1 x eSATA 3G port(s), red
1 x Power eSATA 3Gb/s port(s), green



LAN:

Intel® 82579, 1 x Gigabit LAN Controller
Realtek® 8111E , 1 x Gigabit LAN Controller
Dual Gigabit LAN controllers- 802.3az Energy Efficient Ethernet (EEE) appliance
Intel® LAN- Dual interconnect between the Integrated LAN controller and Physical Layer (PHY)



Bluetooth:

Bluetooth V2.1+EDR
ASUS BT GO! Utility



Audio:

Realtek® ALC 889 8-Channel High Definition Audio CODEC
- Supports : Jack-detection, Multi-streaming, Front Panel Jack-retasking
Audio Feature :
- Absolute Pitch 192kHz/ 24-bit True BD Lossless Sound
- Blu-ray audio layer Content Protection
- DTS Surround Sensation UltraPC
- Coaxial and Optical S/PDIF out ports at back panel



IEEE 1394:

VIA® 6315N controller
2 x IEEE 1394a port(s)
(1 at mid-board, 1 at back panel)



USB Ports:

NEC® USB 3.0 controller :
4 x USB 3.0 port(s) (2 at back panel, blue, 2 at mid-board)
Intel® Z68 chipset :
12 x USB 2.0 port(s) (8 at back panel, , 4 at mid-board)



Overclocking Features:

Overclocking Protection :
- ASUS C.P.R.(CPU Parameter Recall)



Special Features:

ASUS Dual Intelligent Processors 2 with DIGI+ VRM :
ASUS TPU :
- Auto Tuning
- TurboV
- TPU switch
ASUS EPU :
- EPU
- EPU switch
ASUS Digital Power Design :
- Industry leading Digital 16 Phase Power Design
(12 -phase for CPU, 4 -phase for iGPU)
- ASUS DIGI+ VRM Utility
ASUS BT GO! :
- Folder Sync
- BT Transfer
- Shot & Send
- BT to Net
- Music Player
- Personal Manager
ASUS BT Turbo Remote :
- Exclusive Smartphone Interface supporting iPhone, Android, Windows Mobile, and Symbian systems
ASUS Exclusive Features :
- MemOK!
- AI Suite II
- AI Charger
- Anti-Surge
- ASUS UEFI BIOS EZ Mode featuring friendly graphics user interface
ASUS Quiet Thermal Solution :
- Stylish Fanless Design Heat-pipe solution
- ASUS Fan Xpert
ASUS EZ DIY :
- ASUS Q-Shield
- ASUS O.C. Tuner
- ASUS CrashFree BIOS 3
- ASUS EZ Flash 2
ASUS Q-Design :
- ASUS Q-Code
- ASUS Q-LED (CPU/DRAM/VGA/Boot Device LED)
- ASUS Q-Slot
- ASUS Q-DIMM
- ASUS Q-Connector



Back I/O Ports:

1 x PS/2 keyboard/mouse combo port(s)
1 x Bluetooth module(s)
1 x eSATA 3Gb/s
1 x Power eSATA 3Gb/s
1 x IEEE 1394a
2 x LAN (RJ45) port(s)
2 x USB 3.0
8 x USB 2.0
1 x Coaxial S/PDIF out
1 x Optical S/PDIF out
6 x Audio Jack(s)
1 x Clear CMOS button(s)



Internal I/O Ports:

1 x USB 3.0 connector(s) support(s) additional 2 USB 3.0 port(s) (19-pin, blue)
2 x USB 2.0 connector(s) support(s) additional 4 USB 2.0 port(s)
4 x SATA 6Gb/s connector(s)
4 x SATA 3Gb/s connector(s)
1 x IEEE 1394a connector(s)
1 x CPU Fan connector(s) (4 -pin)
2 x Chassis Fan connector(s) (1 x 4 -pin, 1 x 3 -pin)
2 x Power Fan connector(s) (2 x 3 -pin)
1 x S/PDIF out Header(s)
1 x 24-pin EATX Power connector(s)
1 x 8-pin ATX 12V Power connector(s)
1 x Front panel audio connector(s) (AAFP)
1 x System panel(s) (Q-Connector)
1 x MemOK! button(s)
1 x TPU switch(es)
1 x EPU switch(es)
1 x Power-on switch(es)
1 x Reset switch(es)



Accessories:

User's manual
ASUS Q-Shield
2 x Serial ATA 3.0Gb/s cable(s)
4 x Serial ATA 6.0Gb/s cable(s)
1 x SLI bridge(s)
1 x Q-connector(s) (2 in 1)
1 x ASUS Front Panel USB 3.0 Box(es)



BIOS:

64 Mb Flash ROM, EFI AMI BIOS, PnP, DMI2.0, WfM2.0, SM BIOS 2.5, ACPI 2.0a, Multi-language BIOS, ASUS EZ Flash 2, ASUS CrashFree BIOS 3, F12 PrintScreen Function



Manageability:

WfM 2.0, DMI 2.0, WOL by PME, WOR by PME, PXE



Support Disc:

Drivers
ASUS Utilities
ASUS Update
Anti-virus software (OEM version)



Form Factor:

ATX Form Factor
12 inch x 9.6 inch ( 30.5 cm x 24.4 cm )



Note:

*1: Compatible with PCIe x1 and x4 devices.
*2: These SATA ports are for data hard drives only. ATAPI devices are not supported.

UEFI-Screens:

folgt



Reviews:

folgt



Wichtige Links:

- Herstellerseite

- UEFI/BIOS- Updates, Treiber und Co.

- CPU-Support List

- Qualified Vendor List

- Geizhals-Link

zum Inhaltsverzeichnis​

xxxKompatibilität - Arbeitsspeicher​

In der Regel gibt es da selten Fälle, wo der Arbeitsspeicher rumzickt. Dennoch sollte man die RAM-Kits, die Art der RAM-Konfiguration und das jeweilige Board-Modell in einer Liste sammeln:


2*2 GB:

G.Skill ECO DIMM Kit 4GB PC3-12800U CL7-8-7-24 (DDR3-1600) (F3-12800CL7D-4GBECO) (P8Z68-V Pro)


1*4 GB:




2*4 GB:

G.Skill RipJaws DIMM Kit 8GB PC3-12800U CL7-8-7-24-2T (DDR3-1600) (F3-12800CL7D-8GBRH) (P8Z68-V Pro)
TeamGroup Elite DIMM Kit 8GB PC3-10667U CL9-9-9-24 (DDR3-1333) (TED38192M1333HC9DC) (P8Z68-V Pro)
G.Skill RipJaws-X DIMM Kit 8GB PC3-10667U CL7-7-7-21 (DDR3-1333) (F3-10666CL7D-8GBXH) (P8Z68-V Pro)
G.Skill ECO DIMM Kit 8GB PC3-12800U CL8-8-8-24 (DDR3-1600) (F3-12800CL8D-8GBECO) (P8Z68-V Pro)
Corsair Vengeance DIMM Kit 8GB PC3-12800U CL8-8-8-24 (DDR3-1600) (CMZ8GX3M2A1600C8) (P8Z68-V, P8Z68-V Pro)
Kingston HyperX blu. DIMM Kit 8GB PC3-10667U CL9-9-9 (DDR3-1333) (KHX1333C9D3B1K2/8G) (P8Z68 Deluxe)
Corsair Vengeance DIMM Kit 8GB PC3-14900U CL9-10-9-27 (DDR3-1866) (CMZ8GX3M2A1866C9) (P8Z68 Deluxe)
Corsair Vengeance blau DIMM Kit 8GB PC3-12800U CL9-9-9-24 (DDR3-1600) (CMZ8GX3M2A1600C9B) (P8Z68-V)
Corsair XMS3 DIMM Kit 8GB PC3-10667U CL9-9-9-24 (DDR3-1333) (CMX8GX3M2A1333C9) (P8Z68-V Pro)
Corsair XMS3 DIMM Kit 8GB PC3-12800U CL9-9-9-24 (DDR3-1600) (CMX8GX3M2A1600C9) (P8Z68-V Pro)
Kingston HyperX DIMM Kit 8GB PC3-10667U CL7-7-7-20 (DDR3-1333) (KHX1333C7AD3K2/8G) (P8Z68-V Pro)
exceleram Sandy Bridge Rippler DIMM Kit 8GB PC3-12800U CL9-9-9-24 (DDR3-1600) (ERS303A) (P8Z68-V Pro)
G.Skill RipJaws-X DIMM Kit 8GB PC3-12800U CL9-9-9-24 (DDR3-1600) (F3-12800CL9D-8GBXL) (P8Z68 Deluxe)
Hynix DIMM 4GB PC3-10667U CL9 (DDR3-1333) (P8Z68 Deluxe)

xxxKompatibilität - CPU-Kühler​

Hier befindet sich die Liste der kompatiblen CPU-Kühler. Sollten unten stehende Bemerkungen fehlerhaft sein, bitte bescheid geben.




- Scythe Mugen 2 Rev. B Solange keine Module mit erhöhten Heatspreadern eingesetzt werden (z.B. diese RipJaws), gibt es keine Probleme.

- Noctua NH-D14 Achtung! Der oberste PCIe x1 Slot ist nicht mehr verwendbar! RAM-Module mit höhere Heatspreader sind nicht verwendbar!

- Scythe Shuriken Rev.B RAM-Module mit höheren Heatspreadern sollten vermieden werden.

- Thermalright Archon Es sind keine Probleme bekannt.

- Prolimatech Armageddon Es sind keine Probleme bekannt.

- Coolink Corator DS Der 1. RAM-Slot wird verdeckt. RAM-Module mit höhere Heatspreader sind nicht verwendbar!

- Thermalright Silver Arrow Es sind keine Probleme bekannt.

- Prolimatech Genesis Es sind keine Probleme bekannt.

- Corsair Hydro Series H70 Es sind keine sonderbaren Probleme bekannt.

- Thermalright Venomous X-Black Es sind keine Probleme bekannt.

- Thermalright Ultra-120 In Verbindung mit Sockel 1156-Halterungen gibt es keine Probleme.

- EKL Alpenföhn Brocken Es sind keine Probleme bekannt.

- Scythe Mugen 3 Solange keine Module mit erhöhten Heatspreadern eingesetzt werden (z.B. diese RipJaws), gibt es keine Probleme.

zum Inhaltsverzeichnis​

xxxWeitere Infos​

- Lucid Logix Virtu ist nur mit dem P8Z68-V und der Pro-Variante effektiv nutzbar. Das P8Z68 Deluxe bietet keinerlei Grafik-Ausgänge.
- Die USB3.0-Box als Front Panel, was normalerweise nur beim P8Z68 Deluxe dabei ist, gibt es separat nachzukaufen und ist somit bei den kleineren Boards ebenfalls nutzbar: Hardwareluxx - Preisvergleich


Hier sind noch ein paar Links zu anderen, passenden Themen:

http://www.hardwareluxx.de/community/f11/intel-sandy-bridge-lga1155-faq-infos-auf-seite-1-part-5-a-775738.html
http://www.hardwareluxx.de/community/f139/sammelthread-oc-prozessoren-intel-sockel-1155-sandy-bridge-laberthread-3-a-780949.html
http://www.hardwareluxx.de/community/f11/der-sockel-lga1155-quatschthread-part-5-a-789828.html



Sonstige Downloads:

- Lucid Virtu Treiber:

lucidlogix_downloads



Wie aktiviere ich das SSD-Caching Feature? (Intel Smart Response Technology)

Au-Ja! - Intels Smart Response Technology mit dem Z68-Chipsatz - 2/4



Wie richte ich mein System mit Virtu ein?

Klick



Bekannte Probleme und deren Lösungen:

DIE ANWENDUNG DER HIER BESCHRIEBENEN LÖSUNGEN ERFOLGT AUF EIGENE GEFAHR!


Einige Probleme und Lösungen, die bereits im Forum besprochen wurden.


Probleme

1. Der Rechner bootet gelegentlich nicht
2. Doppel-Boot nach Overclocking
3. Standby-Bug (S3), Monitor bleibt schwarz
4. CPU-Fan-Bug
5. Instabiles System wegen falscher RAM-Einstellungen
6. Kompatibilitätsprobleme mit der Tastatur
7. Die CPU-Temperaturen sind nach dem BIOS-Update um ca. 15 C° niedriger
8. Zeigergeschwindigkeit der Maus verlangsamt sich
9. No Physical Disk (beim Bootvorgang)
10. Microsoft .Net3.5 Framework lässt sich unter Windows 7 nicht installieren
11. Über eSata angeschlossene Geräte werden nicht erkannt
12. Lüfter lassen sich nicht leiser stellen
13. Blue Screen - F4 Error wegen korrupter SSD
14. In unregelmäßigen Abständen kommt es zu kurzen (manchmal auch längeren) Freezes
15. Sudden Death of SSD - Die SSD wird im BIOS nicht mehr erkannt
16. Ziel führender Einsatz von Lucid Virtu und Intel Quick Sync
17. CPU-Kühler lassen sich nicht montieren oder verdecken auf Grund ihrer Größe diverse Slots
18. ASUS AI Suite II lässt sich nicht installieren (auch nicht mit Hilfe des AI Suite II Patchers)
19. Die USB 3.0-Anschlüsse (3. + 4. Port vorne am Gehäuse) funktionieren nicht
20. Power On by PS/2 Keyboard funktioniert nicht
21. Instabiles System nach BIOS-Update


Lösungen

1. Nach RESET die Lüfter-Grenzwerte im BIOS unter Advanced-Mode herabsetzen (Nichtsdestotrotz muss stets auf eine angemessene Kühlung des Systems geachtet werden!)
2. BIOS 0706* - oder - BCLK-Wert im BIOS auf 100,0 MHz stellen
3. BIOS 0706* - oder - Internal PLL Overvoltage im BIOS deaktivieren (Bei OC über 4,7 GHz aktivieren)
4. BIOS 0706* - oder - BIOS 0606
5. BIOS 0706* - oder - Aktivierung des X.M.P.-Modes im BIOS-Setup (nicht alle RAM-Typen sind für den X.M.P.-Modus geeignet)
6. BIOS 0706* - oder - die USB-Tastatur einfach an einen USB 3.0 Port anschließen
7. Kein Fehler! Die CPU-Temperaturen sind dieselben wie vor dem BIOS-Update, aber ASUS hat die Art der Temperaturmessung mit den BIOS-Versionen 0603/0606 geändert. Die Temperaturen basieren nach dem Update nicht mehr auf tj.max-Temps (CPU-Kern), sondern auf tcase-Temps (CPU-Umgebung). Der Unterschied zwischen tcase-Temps und tj.max-Temps beträgt ca. 15 C°.
8. Möglicherweise Konflikte mit anderen Ports. Ursache ungeklärt!
9. Marvell Speicher-OPROM im BIOS deaktivieren
10. Kein Bug! Microsoft .Net3.5 Framework ist Teil von Windows 7
11. Hot-Plug im Bios aktivieren (Geräte können dann auch sicher entfernt werden)
12. Regulierung der Lüfter über Fan Xpert oder über eine zusätzlich montierte Lüfter-Steuerung
13. Keine Lösung!
14. LPM-Fix für den Intel SATA III-Port ausführen
15. Keine Lösung! - RMA anfordern
16. Einige positive Testergebnisse gab es bei der En-/Decodierung von Videos, allerdings nur bei gewissen Ausgangsformaten.
Vorteile bringt die Technologie beim Einsatz von zwei oder mehreren Monitoren, sofern iGPU-Anschlüsse vorhanden sind.
Warum die Deluxe-Version ohne Onboard-Grafikanschlüsse ausgestattet wurde, bleibt uns ein Rätsel.
17. Kühler-Empfehlungen auf Seite 1 dieses Threads beachten
18. Keine Lösung!
19. Im BIOS unter Onboard Devices Configuration muss der PCI Express X16_3 Slot auf AUTO gestellt sein. Die Modi X4 oder X1 deaktivieren die erwähnten USB3.0-Anschlüsse. (Dieses Problem betrifft nicht die Deluxe-Version.)
20. Keine Lösung!
21. ASUS empfiehlt dringend auf folgende Kombinationen zu achten:
BIOS 0501 mit IRST-Treiber 10.5
BIOS 0606 (0603 für Deluxe) mit IRST-Treiber 10.6

*Derzeit nur für P8Z68 Deluxe verfügbar

- Über die Software lassen sich nur PWM-Lüfter regeln. 3 Pin Lüfter kann man nur über das BIOS etwas bremsen/einstellen.
Per Nanoxia PWMX kann man 3 Pin Lüfter zu 4 Pin PWMs aufrüsten, wird leider nicht mehr produziert.

- Die ganzen Anzeigen sind nicht wirklich immer richtig.
Teilweise werden 0V oder 23V auf 12V und 5V Schiene oder -30° und mehr Mainbordtemperatur angezeigt ohne dass was ist. Nehmt lieber Aida oder HW-Monitor.

- Thermalright HR-02 Macho - Montage:

dann passt es:
http://www.bieberbach.org/bilder/macho_p8z68v0.jpg
Danke mauorrizze
Es gibt aber bald vom Hersteller auch neue Halter wer nicht basteln will.

Das sollte für den Anfang reichen. Natürlich muss hier und da noch ausgebaut werden. Hierbei hoffe ich zusätzlich auf eure Unterstützung. Änderungen/Verbesserungen sehe ich selbstverständlich gern entgegen (auch per PN).


Euer FM4E



[Gelöschtes Mitglied 21231]

zu2) Nein, ist leider konstant immer bei 9-10 Grad!

Unter Prime per CoreTemp (960K Run mit 4,5 GHz @ 1,248 V und Macho):
Core0: 50
Core1: 54
Core2: 58
Core3: 60

Hab Kühler schon mal demontiert und neue WLP drauf, der Abdruck vom ersten Mal hatte auch gepasst. Sind wieder genau die gleichen Werte im Durchschnitt, leider.

Edit:
Ja ok. Hatte mir auch nur überlegt ne Wakü wieder zu holen, aber irgednwie glaube ich es das viele Geld gar nicht wirklich wert.

Völlig normal. Ist ähnlich bei mir. (Ich nutzte die iGPU nicht und Core0 liegt direkt daneben und gibt quasie die Wärme nach links an die GPU ab)

Laste mal die iGPU voll aus und schau dann mal auf Core0, der sollte dann höher gehen...



[iVeDAkiLLa]

Glaub da siehts schlecht aus, weil ich beim abmontieren des oberen Spawakühlers die Plastikdruckpins kaputt gemacht habe...kann man die irgendwo nachkaufen?

EDIT: So wieder ewig rumgebastelt mit den RAMs rumgespielt usw. was mir aufgefallen ist, sobald ich die rechte Seitentür am Gehäuse dran habe zickt er rum so wies mir vorkommt...habe gleich nachgeschaut ob es schon eine neuere Bios Version gibt, ich hatte noch 802 drauf, und jetzt Version 902.

Schön langsam nervts aber richtig, weiss echt nicht mehr was bei mir defekt ist. Jetzt steckt ein nagelneues Corsair AX750 Gold Netzteil. Hab aber vorhin wieder ein Board bestellt und weiss nicht ob ich das dann tauschen soll bzw. wo das Problem liegt.

Hier mal ein Bild, evtl ist ja irgendwo ein Kurzer oder sowas aber kann ich mir auch nicht vorstellen... das einzige was sein kann wenn die Tür dran ist und festgeschraubt das die Muttern vom MO-RA3 innen am Gehäuserahmen angehen da hab ich extra ein Stück rausgeflext das ich die Tür wieder zumachen konnte.



[Rudi_Taube]

Zitat von iVeDAkiLLa
Hier mal ein Bild, evtl ist ja irgendwo ein Kurzer oder sowas aber kann ich mir auch nicht vorstellen... das einzige was sein kann wenn die Tür dran ist und festgeschraubt das die Muttern vom MO-RA3 innen am Gehäuserahmen angehen da hab ich extra ein Stück rausgeflext das ich die Tür wieder zumachen konnte.

Klebe doch mal - testweise - ein Stückchen Isolierband auf die Muttern. Meine Kabelverlegung (rechts) sieht ähnlich aus, allerdings ohne Probleme.



[Civilizator]

...! Heute das Corsair 750 Watt Netzteil verbaut das gleiche wieder...teilweise geht der Rechner nach 1 Sekunde schon wieder aus...oder er bleibt an und die LED leuchtet Rot und es kommt kein Bild...

Das hört sich nah einem Kurzschluss an. Jedenfalls weisen Netzteile dann ein solches verhalten auf.



[iVeDAkiLLa]

Danke Jungs, werde es gleich mal ausprobieren



[Zackody]

Sry, noobfrage.

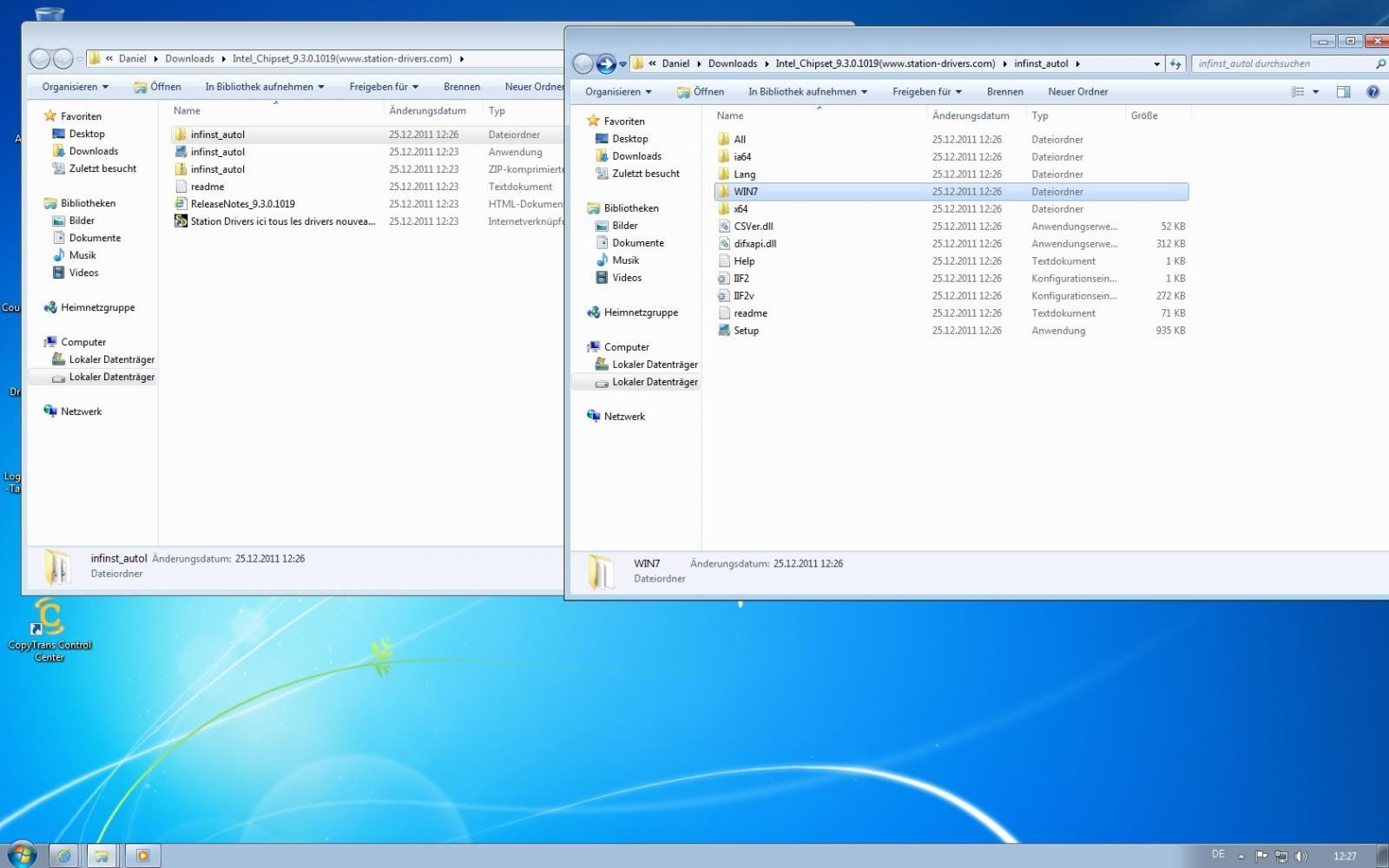

Hab mir grad die neuen chipsatztreiber für mein P8Z68-V Pro/Gen3 runtergeladen. Leider als .zip Datei, da ich keine .exe finden konnte. Nun bin ich bissel überfordert, welche Datei ich da genau nehmen muss. Hab mal nen Screenshot gemacht. Innerhalb des zip-Ordners ist wieder ein zip-Ordner, den ich auch mal geöffnet habe.
Oder muss ich einfach nur die infinst_autol.exe im Ursprungsordner (Fenster links) auf nen USB-Stick ziehen (und dann nach Win7 Neuinstallation ausführen)?

Liebe Grüße



[FNBalu]

Die infinst_autol.exe ist es.

Der Rest geht von alleine.

Ne Ebene tiefer wäre es halt die Setup.
Aber mach von vorne und nimm die infinst



[Zackody]

super ich danke dir!



[iVeDAkiLLa]

Glaub da ist echt was am Board, denn wenn ich links oben am Schlauch wackle der von dem Heatkiller Spawakühler zum externen MO-RA3 geht fällt der Strom aus bzw. ist weg und Rechner startet neu oder bleibt ganz aus, mit oder ohne Bild wie im gerade danach ist...mit Seitenteil dran brennt das LED immer Rot oder der Rechner ist eine Sekunde an und dann wieder aus...kann ich gar nicht mehr zumachen obwohl jetzt alles abisoliert ist mit Klebeband.

Mein G19 glaub ich hat jetzt auch noch was abbekommen weil die sich im Betrieb einfach an und ausschaltet...egal wichtig wäre jetzt nur das mein Rechner nicht mehr so rumzickt...aber glaub da hilft jetzt nur noch Board wechseln und hoffen das dieses nen Schlag weg hat!!



[Psydoc]

du hast geschrieben das du das gleiche board wieder bestellt hast, wieso das gleiche? nimm halt wenn dann gleich die GEN/3.



[iVeDAkiLLa]

Ok habs storniert, hab mir das Gen3 in der Pro Version bestellt.

Ich hoffe nun echt das der Rechner dann endlich wieder läuft, weil schön langsam nervts richtig mit so nem seltsamen Problem.

Aber das kann ja normal nur noch an dem oberen Spawakühler liegen das wenn ich am Schlauch ein wenig wackle der Strom vom Netzteil weg ist..



[Crosser71]

Hallo,
wo bekomme ich denn wohl die deutscheBedienungsanleitung für mein P8Z68-V her? Irgendwie kommeich mit dem Scheiss Downloadmanager von der ASUS-Homepage nicht klar.
Will das board installieren und hätte gerne die deutsche Anleitung dazu. Danke.



[Zaunei]

Deneben dem Downloadlink mit Downloadmanger ist einer der direkt ohne runterläd ^^



[Crosser71]

Danke - ich Trottel



[RiMaBo]

Gibt es ein Changelog für das 0402 er Bios des Gen3 Pro?

[ 0402 ]
----------------------
1. Improve system stability
2. Support new CPUs. Please refer to our website at: ASUSTeK Computer Inc. -Support- CPU Support



[FNBalu]

Glaub da ist echt was am Board, denn wenn ich links oben am Schlauch wackle der von dem Heatkiller Spawakühler zum externen MO-RA3 geht fällt der Strom aus bzw. ist weg und Rechner startet neu oder bleibt ganz aus, mit oder ohne Bild wie im gerade danach ist...mit Seitenteil dran brennt das LED immer Rot oder der Rechner ist eine Sekunde an und dann wieder aus...kann ich gar nicht mehr zumachen obwohl jetzt alles abisoliert ist mit Klebeband.

Mein G19 glaub ich hat jetzt auch noch was abbekommen weil die sich im Betrieb einfach an und ausschaltet...egal wichtig wäre jetzt nur das mein Rechner nicht mehr so rumzickt...aber glaub da hilft jetzt nur noch Board wechseln und hoffen das dieses nen Schlag weg hat!!

Kann es da vielleicht einfach nur sein, dass beim abrupfen eines Kühlkörpers Lötverbindungen gebrochen sind von einem Spawa oder was auch immer?
Vielleicht läuft es dadurch auch und dann mal wieder nicht, jenachdem wie warm es ist und es sich intern alles ausdehnt.
Geht da nicht dies Backofen Backmethode?
Vielleicht gehts ja und man kann die 160€ sparen.
Vielleicht kannst das andere dann ja noch bei ebay reinsetzen wenns wieder läuft



[Speedies]

Wie kann man bei der P8z68 (normale Version ohne "Pro") mit Virtu zwischen onboard Grafik und "echter" Grafikkarte umschalten? Ich habe den i- und den d-Modi gesehen, aber beide nutzen mehr oder weniger beide GraKas, nur unterschiedlich stark.



[iVeDAkiLLa]

Hmm das könnte natürlich auch sein, aber das werde ich mit bloßem Auge wahrscheinlich nicht sehen können oder?

Wie kriegt man denn am besten die Standartkühler auf dem MB ab ohne das sowas nochmal passiert?



[mrmiagi0101]

Hmm das könnte natürlich auch sein, aber das werde ich mit bloßem Auge wahrscheinlich nicht sehen können oder?

Wie kriegt man denn am besten die Standartkühler auf dem MB ab ohne das sowas nochmal passiert?

Willst es nach dem Dilemma noch mal versuchen?



[iVeDAkiLLa]

Ne eigentlich nicht mehr, hoffe nur das ich das Kühlerset wieder los werde.

Sieht halt gut aus die MB Kühlung.



[Hogend]

ab dem piep, der bei unseren boards eh recht lang braucht bis er kommt. also inkl. POST usw. allerdings hab ich einige sachen im BIOS deaktiviert. marvell, usb3.0, JMicron. aber das hatte ich vorher auch alles aus. mit dem BIOS 0606 waren es vom biep bis ins windows ca. 26 sekunden und nun mit 1101 ca. 17 sekunden. also echt ratz fatz. so schnell hat er sonst nur gestartet wenn windows grad frisch drauf war ohne programme etc.

Also ich hatte 0801 drauf und habe den Bootvorgang mal mit der Cam aufgenommen. Danach 1101 geflashed. Subjektiv dachte ich, der Boot geht nun schneller, aber ich habe mich ziemlich getäuscht. Habe zum Vergleich den Bootvorgang mit der 1101 auch mit der Cam aufgezeichnet und beide synchron zusammengeschnitten. Die Pieptöne werden synchron wiedergegeben. Im Verlauf sieht man, dass 0801 und 1101 keinerlei Unterschied im Bootvorgang haben. Lediglich die Frequenz am Anfang wird verschieden angezeigt (3434 bzw. 3430), trotz identischer Einstellungen.
Deaktiviert sind bei mir: Marvell, JMB u. BT.



[mrmiagi0101]

Ne eigentlich nicht mehr, hoffe nur das ich das Kühlerset wieder los werde.

Sieht halt gut aus die MB Kühlung.

Jo, hatte das bis zu meinem letzten Board auch bei 2 boards gemacht, gab auach keine Probleme, aber nochmal würde ich es nicht machen. Viel Arbeit und Geld eigentlich für nichts... Leistung wird nicht besser beim OC und die Wakü wird nur sinnlos mehr belastet, was mann bei der CPU oder graka viel bessr gebrauchen könnte.



[iVeDAkiLLa]

Stimmt schon hast eigentlich recht, also falls jemand den auf der vorherigen Seite gepostetes MB Kühlset von Watercool will einfach bei mir melden.



[DukeX2]

Seid heute verrichtet das Asus P8Z68-V(/GEN3) zusammen mit dem i7-2600K seinen Dienst.

Läuft auch alles, jedoch liest Aida64 die Temperatur der CPU um ca 10° zu hoch aus.
Aida64 gibt sie im Idle mit 36° an, Bios und AI Suite II jedoch mit 26° (Watercooling)

Habe mich immer auf Aida64 (Everest) verlassen, besonders Praktisch weil ich mir die Temps als Gadget auf dem Desktop anzeigen lassen kann.

Ist der "Fehler" bekannt?



[Speedies]

Seid heute verrichtet das Asus P8Z68-V(/GEN3) zusammen mit dem i7-2600K seinen Dienst.

Läuft auch alles, jedoch liest Aida64 die Temperatur der CPU um ca 10° zu hoch aus.
Aida64 gibt sie im Idle mit 36° an, Bios und AI Suite II jedoch mit 26° (Watercooling)

Habe mich immer auf Aida64 (Everest) verlassen, besonders Praktisch weil ich mir die Temps als Gadget auf dem Desktop anzeigen lassen kann.

Ist der "Fehler" bekannt?

Hast du dein BIOS upgedatet? Es gibt nämlich nen ähnlichen Fehler, bei dem die falsche Temperatur im Bios ausgelesen wird. Vllt hilft das ja.

----

Ich habe aber meinerseits auch ne Frage zum Board:

Gibt es ne Möglichkeit, mit der man zwischen der onboard Grafik und echter GraKa wechseln kann und wo die nicht benutzte GraKa sich ganz ausschaltet? Z.B., wenn ich die onboard Grafik nutze, möchte ich, dass meine Graka (GTX570) sich komplett ausschaltet und wenn ich diese wieder brauche, sollte sie sich schnell wieder einschalten lassen.

Also gibt es ein Programm, das die "beiden" GraKas kontrollieren und ein-und-aus schalten kann?



[DukeX2]

Hast du dein BIOS upgedatet? Es gibt nämlich nen ähnlichen Fehler, bei dem die falsche Temperatur im Bios ausgelesen wird. Vllt hilft das ja.

Für das GEN3 gibt es nur ein Bios und das ist schon drauf. Bin aber gerne auf den Link gespannt.



[mrmiagi0101]

Für das GEN3 gibt es nur ein Bios und das ist schon drauf. Bin aber gerne auf den Link gespannt.

Jo, gen3 ist schon auf dem neusten stand.



[Andy_20]

Also gibt es ein Programm, das die "beiden" GraKas kontrollieren und ein-und-aus schalten kann?

Jaein, Lucid Virtu kann zwar die Karte ansteuern die benötigt wird, aber da sich die GTX570 nicht ganz ausschalten kann, bringt das nicht soviel. Bei Notebooks geht das mit Nvidia Optimus eigentlich schon relativ gut, aber das gibts halt noch nicht für Desktop.



[DukeX2]

Hab hier ein LED mit einem 2Pin Stromanschluss die ich gerne anschließen würde. Weiß wer wo ich die am besten ans Board anstecke ohne das es in Rauch aufgeht?!



[rolex0815]

Läuft auch alles, jedoch liest Aida64 die Temperatur der CPU um ca 10° zu hoch aus.
Aida64 gibt sie im Idle mit 36° an, Bios und AI Suite II jedoch mit 26° (Watercooling)

Thread durchsucht? Aida liest schon richtig aus.
http://www.hardwareluxx.de/communit...-gen3-p8z68-deluxe-gen3-intel-z68-810782.html: bekannte Probleme und Lösungen

F: Die CPU-Temperaturen sind nach dem BIOS-Update um ca. 15 C° niedriger
A: Kein Fehler! Die CPU-Temperaturen sind dieselben wie vor dem BIOS-Update, aber ASUS hat die Art der Temperaturmessung mit den BIOS-Versionen 0603/0606 geändert. Die Temperaturen basieren nach dem Update nicht mehr auf tj.max-Temps (CPU-Kern), sondern auf tcase-Temps (CPU-Umgebung). Der Unterschied zwischen tcase-Temps und tj.max-Temps beträgt ca. 15 C°.

Also machen es wohl auch die GEN3 Versionen so.
