[Sammelthread] Asus P8Z68-V(/GEN3) / P8Z68-V Pro(/GEN3) / P8Z68 Deluxe(/GEN3) (Intel Z68)

Asus P8Z68-V(/GEN3) / P8Z68-V Pro(/GEN3) / P8Z68 Deluxe(/GEN3) - Sammelthread

xxxInhaltsverzeichnis:

• P8Z68-V(/GEN3)

• P8Z68-V Pro(/GEN3)

• P8Z68 Deluxe(/GEN3)

• Kompatibilität - Arbeitsspeicher

• Kompatibilität - CPU-Kühler

• Weitere Infos

Ein Hinweis vorweg: Die Mainboard-Modelle mit PCI-Express der 3. Generation (GEN3) sind mit den Vorgängermodellen zu 100% identisch, was die Ausstattung angeht. Lediglich die PCI-Express 3.0 Kompatibilität wurde jeweils für die ersten beiden PCI-Express x16 Slots ergänzt.

xxxP8Z68-V(/GEN3)​

Spezifikationen:

Spoiler

CPU:

Intel® Socket 1155 The 2nd Generation Core™ i7/Core™ i5/Core™ i3 Processors
Supports Intel® 32 nm CPU
Supports Intel® Turbo Boost Technology 2.0



Chipset:

Intel® Z68



Memory:

4 x DIMM, Max. 32GB, DDR3 2200(O.C.)/2133(O.C.)/1866(O.C.)/1600/1333/1066 Hz Non-ECC, Un-buffered Memory
Dual Channel Memory Architecture
Supports Intel® Extreme Memory Profile (XMP)
* Hyper DIMM support is subject to the physical characteristics of individual CPUs.
* Refer to ASUSTeK Computer Inc. or user manual for the Memory QVL (Qualified Vendors Lists).
* Due to CPU behavior, DDR3 2200/2000/1800 MHz memory module will run at DDR3 2133/1866/1600 MHz frequency as default.



Graphic:

Integrated Graphics Processor
Multi-VGA output support : HDMI/DVI/RGB ports
- Supports HDMI with max. resolution 1920 x 1200 @ 60 Hz
- Supports DVI with max. resolution 1920 x 1200 @ 60 Hz
- Supports RGB with max. resolution 2048 x 1536 @ 75 Hz
Maximum shared memory of 1748 MB



Multi-GPU Support:

Supports NVIDIA® Quad-GPU SLI™ Technology
Supports AMD® Quad-GPU CrossFireX™ Technology



Expansion Slots:

2 x PCIe 2.0 x16 (x16 or dual x8)
(beim GEN3-Modell sind es 2x PCIe 3.0 x16 Slots, x16 or dual x8)
1 x PCIe 2.0 x16 (x4 mode, black) *1
2 x PCIe x1
2 x PCI



Storage:

Intel® Z68 chipset :
2 x SATA 6Gb/s port(s), gray
4 x SATA 3Gb/s port(s), blue
Support Raid 0, 1, 5, 10
Support Intel® Smart Response Technology
JMicron® JMB362 controller : *2
1 x eSATA 3G port(s), red



LAN:

Intel® 82579, 1 x Gigabit LAN Controller
Intel® LAN- Dual interconnect between the Integrated LAN controller and Physical Layer (PHY)



Bluetooth:

Bluetooth V2.1+EDR
ASUS BT GO! Utility



Audio:

Realtek® ALC 892 8-Channel High Definition Audio CODEC
- Supports : Jack-detection, Multi-streaming, Front Panel Jack-retasking
Audio Feature :
- Blu-ray audio layer Content Protection
- Optical S/PDIF out port(s) at back panel



USB Ports:

ASMedia® USB 3.0 controller :
4 x USB 3.0 port(s) (2 at back panel, blue, 2 at mid-board)
Intel® Z68 chipset :
12 x USB 2.0 port(s) (6 at back panel, black+red, 6 at mid-board)



Overclocking Features:

Overclocking Protection :
- ASUS C.P.R.(CPU Parameter Recall)



Special Features:

ASUS Dual Intelligent Processors 2 with DIGI+ VRM :
ASUS TPU :
- Auto Tuning
- TurboV
- GPU Boost
- TPU switch
ASUS EPU :
- EPU
- EPU switch
ASUS Digital Power Design :
- Industry leading Digital 16 Phase Power Design
(12 -phase for CPU, 4 -phase for iGPU)
- ASUS DIGI+ VRM Utility
ASUS BT GO! :
- Folder Sync
- BT Transfer
- Shot & Send
- BT to Net
- Music Player
- Personal Manager
ASUS BT Turbo Remote :
- Exclusive Smartphone Interface supporting iPhone, Android, Windows Mobile, and Symbian systems
ASUS Exclusive Features :
- MemOK!
- AI Suite II
- AI Charger+
- Anti-Surge
- ASUS UEFI BIOS EZ Mode featuring friendly graphics user interface
- Disk Unlocker
ASUS Quiet Thermal Solution :
- Stylish Fanless Design Heat-sink solution
- ASUS Fan Xpert
ASUS EZ DIY :
- ASUS Q-Shield
- ASUS O.C. Tuner
- ASUS CrashFree BIOS 3
- ASUS EZ Flash 2
ASUS Q-Design :
- ASUS Q-LED (CPU/DRAM/VGA/Boot Device LED)
- ASUS Q-Slot
- ASUS Q-DIMM
- ASUS Q-Connector



Back I/O Ports:

1 x Bluetooth module(s)
1 x DVI
1 x D-Sub
1 x HDMI
1 x eSATA 3Gb/s
1 x LAN (RJ45) port(s)
2 x USB 3.0
6 x USB 2.0
1 x Optical S/PDIF out
6 x Audio Jack(s)



Internal I/O Ports:

1 x USB 3.0 connector(s) support(s) additional 2 USB 3.0 port(s) (19-pin, moss green)
3 x USB 2.0 connector(s) support(s) additional 6 USB 2.0 port(s)
2 x SATA 6Gb/s connector(s)
4 x SATA 3Gb/s connector(s)
2 x CPU Fan connector(s) (4 -pin)
2 x Chassis Fan connector(s) (1 x 4 -pin, 1 x 3 -pin)
2 x Power Fan connector(s) (3 -pin)
1 x S/PDIF out Header(s)
1 x 24-pin EATX Power connector(s)
1 x 8-pin ATX 12V Power connector(s)
1 x Front panel audio connector(s) (AAFP)
1 x System panel(s) (Q-Connector)
1 x MemOK! button(s)
1 x TPU switch(es)
1 x EPU switch(es)



Accessories:

User's manual
ASUS Q-Shield
2 x Serial ATA 3.0Gb/s cable(s)
2 x Serial ATA 6.0Gb/s cable(s)
1 x SLI bridge(s)
1 x Q-connector(s) (2 in 1)



BIOS:

64 Mb Flash ROM, EFI AMI BIOS, PnP, DMI2.0, WfM2.0, SM BIOS 2.5, ACPI 2.0a, Multi-language BIOS,
ASUS EZ Flash 2, ASUS CrashFree BIOS 3, F12 PrintScreen Function



Manageability:

WfM 2.0, DMI 2.0, WOL by PME, WOR by PME, PXE



Support Disc:

Drivers
ASUS Utilities
ASUS Update
Anti-virus software (OEM version)



Form Factor:

ATX Form Factor
12 inch x 9.6 inch ( 30.5 cm x 24.4 cm )



Note:

*1: The PCIe x16_3 slot shares bandwidth with PCIe x1_1 slot, PCIe x1_2 slot, USB3_34 and eSATA. The PCIe x16_3 default setting is in x1 mode.
*2: These SATA ports are for data hard drivers only. ATAPI devices are not supported.

UEFI-Screens:

folgt



Reviews:

folgt



Wichtige Links:

- Herstellerseite

- UEFI/BIOS-Updates, Treiber und Co.

- CPU-Support List

- Qualified Vendor List

- Geizhals-Link

zum Inhaltsverzeichnis​

xxxP8Z68-V Pro(/GEN3)

Spezifikationen:

Spoiler

CPU:

Intel® Socket 1155 The 2nd Generation Core™ i7/Core™ i5/Core™ i3 Processors
Supports Intel® 32 nm CPU
Supports Intel® Turbo Boost Technology 2.0



Chipset:

Intel® Z68



Memory:

4 x DIMM, Max. 32GB, DDR3 2200(O.C.)/2133(O.C.)/1866(O.C.)/1600/1333/1066 Hz Non-ECC, Un-buffered Memory
Dual Channel Memory Architecture
Supports Intel® Extreme Memory Profile (XMP)
* Hyper DIMM support is subject to the physical characteristics of individual CPUs.
* Refer to ASUSTeK Computer Inc. or user manual for the Memory QVL (Qualified Vendors Lists).
* Due to CPU behavior, DDR3 2200/2000/1800 MHz memory module will run at DDR3 2133/1866/1600 MHz frequency as default.



Graphic:

Integrated Graphics Processor
Multi-VGA output support : HDMI/DVI/RGB ports
- Supports HDMI with max. resolution 1920 x 1200 @ 60 Hz
- Supports DVI with max. resolution 1920 x 1200 @ 60 Hz
- Supports RGB with max. resolution 2048 x 1536 @ 75 Hz
Maximum shared memory of 1748 MB



Multi-GPU Support:

Supports NVIDIA® Quad-GPU SLI™ Technology
Supports AMD® Quad-GPU CrossFireX™ Technology



Expansion Slots:

2 x PCIe 2.0 x16 (x16 or dual x8)
(beim GEN3-Modell sind es 2x PCIe 3.0 x16 Slots, x16 or dual x8)
1 x PCIe 2.0 x16 (x4 mode, black) *1
2 x PCIe x1
2 x PCI



Storage:

Intel® Z68 chipset :
2 x SATA 6Gb/s port(s), gray
4 x SATA 3Gb/s port(s), blue
Support Raid 0, 1, 5, 10
Support Intel® Smart Response Technology
Marvell® PCIe SATA 6Gb/s controller : *2
2 x SATA 6Gb/s port(s), navy blue
JMicron® JMB362 controller : *2
1 x eSATA 3G port(s), red



LAN:

Intel® 82579, 1 x Gigabit LAN Controller



Bluetooth:

Bluetooth V2.1+EDR
ASUS BT GO! Utility



Audio:

Realtek® ALC 892 8-Channel High Definition Audio CODEC
- Supports : Jack-detection, Multi-streaming, Front Panel Jack-retasking
Audio Feature :
- Absolute Pitch 192kHz/ 24-bit True BD Lossless Sound
- Blu-ray audio layer Content Protection
- DTS Surround Sensation UltraPC
- Optical S/PDIF out port(s) at back panel



IEEE 1394:

VIA® 6308P controller
2 x IEEE 1394a port(s)
(2 at mid-board)



USB Ports:

ASMedia® USB 3.0 controller :
4 x USB 3.0 port(s) (2 at back panel, blue, 2 at mid-board)
Intel® Z68 chipset :
12 x USB 2.0 port(s) (6 at back panel, black+red, 6 at mid-board)



Overclocking Features:

Overclocking Protection :
- ASUS C.P.R.(CPU Parameter Recall)



Special Features:

ASUS Dual Intelligent Processors 2 with DIGI+ VRM :
ASUS TPU :
- Auto Tuning
- TurboV
- GPU Boost
- TPU switch
ASUS EPU :
- EPU
- EPU switch
ASUS Digital Power Design :
- Industry leading Digital 16 Phase Power Design
(12 -phase for CPU, 4 -phase for iGPU)
- ASUS DIGI+ VRM Utility
ASUS BT GO! :
- Folder Sync
- BT Transfer
- Shot & Send
- BT to Net
- Music Player
- Personal Manager
ASUS BT Turbo Remote :
- Exclusive Smartphone Interface supporting iPhone, Android, Windows Mobile, and Symbian systems
ASUS Exclusive Features :
- MemOK!
- AI Suite II
- AI Charger+
- Anti-Surge
- ASUS UEFI BIOS EZ Mode featuring friendly graphics user interface
- Disk Unlocker
ASUS Quiet Thermal Solution :
- Stylish Fanless Design Heat-sink solution
- ASUS Fan Xpert
ASUS EZ DIY :
- ASUS Q-Shield
- ASUS O.C. Tuner
- ASUS CrashFree BIOS 3
- ASUS EZ Flash 2
ASUS Q-Design :
- ASUS Q-LED (CPU/DRAM/VGA/Boot Device LED)
- ASUS Q-Slot
- ASUS Q-DIMM
- ASUS Q-Connector



Back I/O Ports:

1 x Bluetooth module(s)
1 x DVI
1 x D-Sub
1 x HDMI
1 x eSATA 3Gb/s
1 x LAN (RJ45) port(s)
2 x USB 3.0
6 x USB 2.0
1 x Optical S/PDIF out
6 x Audio Jack(s)



Internal I/O Ports:

1 x USB 3.0 connector(s) support(s) additional 2 USB 3.0 port(s) (19-pin, moss green)
3 x USB 2.0 connector(s) support(s) additional 6 USB 2.0 port(s)
4 x SATA 6Gb/s connector(s)
4 x SATA 3Gb/s connector(s)
2 x IEEE 1394a connector(s)
2 x CPU Fan connector(s) (4 -pin)
2 x Chassis Fan connector(s) (1 x 4 -pin, 1 x 3 -pin)
2 x Power Fan connector(s) (3 -pin)
1 x S/PDIF out Header(s)
1 x 24-pin EATX Power connector(s)
1 x 8-pin ATX 12V Power connector(s)
1 x Front panel audio connector(s) (AAFP)
1 x System panel(s) (Q-Connector)
1 x MemOK! button(s)
1 x TPU switch(es)
1 x EPU switch(es)



Accessories:

User's manual
ASUS Q-Shield
2 x Serial ATA 3.0Gb/s cable(s)
2 x Serial ATA 6.0Gb/s cable(s)
1 x SLI bridge(s)
1 x Q-connector(s) (2 in 1)
1 x ASUS USB 3.0 Bracket(s)



BIOS:

64 Mb Flash ROM, EFI AMI BIOS, PnP, DMI2.0, WfM2.0, SM BIOS 2.5, ACPI 2.0a, Multi-language BIOS,
ASUS EZ Flash 2, ASUS CrashFree BIOS 3, F12 PrintScreen Function



Manageability:

WfM 2.0, DMI 2.0, WOL by PME, WOR by PME, PXE



Support Disc:

Drivers
ASUS Utilities
ASUS Update
Anti-virus software (OEM version)



Form Factor:

ATX Form Factor
12 inch x 9.6 inch ( 30.5 cm x 24.4 cm )



Note:

*1: The PCIe x16_3 slot shares bandwidth with PCIe x1_1 slot, PCIe x1_2 slot, USB3_34 and eSATA. The PCIe x16_3 default setting is in x1 mode.
*2: These SATA ports are for data hard drivers only. ATAPI devices are not supported.

UEFI-Screens:





Reviews:

Test: ASUS P8Z68-V Pro - was kann Intels neuer Chipsatz? - Hardwareluxx
ASUS P8Z68-V Pro (Intel Z68) Motherboard Review :: TweakTown USA Edition
ASUS P8Z68-V PRO Review: Our First Z68 Motherboard - Anandtech
ASUS P8Z68-V PRO and Intel Z68 chipset review - Hexus




Wichtige Links:

- Herstellerseite

- UEFI/BIOS-Updates, Treiber und Co.

- CPU-Support List

- Qualified Vendor List

- Geizhals-Link

zum Inhaltsverzeichnis​

xxxP8Z68 Deluxe(/GEN3)

Spezifikationen:

Spoiler

CPU:

Intel® Socket 1155 The 2nd Generation Core™ i7/Core™ i5/Core™ i3 Processors
Supports Intel® 32 nm CPU
Supports Intel® Turbo Boost Technology 2.0
* The Intel® Turbo Boost Technology 2.0 support depends on the CPU types.



Chipset:

Intel® Z68



Memory:

4 x DIMM, Max. 32GB, DDR3 2200(O.C.)/2133(O.C.)/1866(O.C.)/1600/1333/1066 Hz Non-ECC, Un-buffered Memory
Dual Channel Memory Architecture
Supports Intel® Extreme Memory Profile (XMP)
* Hyper DIMM support is subject to the physical characteristics of individual CPUs.
* Refer to ASUSTeK Computer Inc. or user manual for the Memory QVL (Qualified Vendors Lists).
* Due to CPU behavior, DDR3 2200/2000/1800 MHz memory module will run at DDR3 2133/1866/1600 MHz frequency as default.



Multi-GPU Support:

Supports NVIDIA® Quad-GPU SLI™ Technology
Supports AMD® Quad-GPU CrossFireX™ Technology



Expansion Slots:

2 x PCIe 2.0 x16 (x16 or dual x8)
(beim GEN3-Modell sind es 2x PCIe 3.0 x16 Slots, x16 or dual x8)
1 x PCIe 2.0 x16 (x4 mode, black) *1
2 x PCIe 2.0 x1
2 x PCI



Storage:

Intel® Z68 chipset :
2 x SATA 6Gb/s port(s), gray
4 x SATA 3Gb/s port(s), blue
Support Raid 0, 1, 5, 10
Support Intel® Smart Response Technology
Marvell® PCIe 9128 controller :
2 x SATA 6Gb/s port(s), navy blue
JMicron® JMB362 controller : *2
1 x eSATA 3G port(s), red
1 x Power eSATA 3Gb/s port(s), green



LAN:

Intel® 82579, 1 x Gigabit LAN Controller
Realtek® 8111E , 1 x Gigabit LAN Controller
Dual Gigabit LAN controllers- 802.3az Energy Efficient Ethernet (EEE) appliance
Intel® LAN- Dual interconnect between the Integrated LAN controller and Physical Layer (PHY)



Bluetooth:

Bluetooth V2.1+EDR
ASUS BT GO! Utility



Audio:

Realtek® ALC 889 8-Channel High Definition Audio CODEC
- Supports : Jack-detection, Multi-streaming, Front Panel Jack-retasking
Audio Feature :
- Absolute Pitch 192kHz/ 24-bit True BD Lossless Sound
- Blu-ray audio layer Content Protection
- DTS Surround Sensation UltraPC
- Coaxial and Optical S/PDIF out ports at back panel



IEEE 1394:

VIA® 6315N controller
2 x IEEE 1394a port(s)
(1 at mid-board, 1 at back panel)



USB Ports:

NEC® USB 3.0 controller :
4 x USB 3.0 port(s) (2 at back panel, blue, 2 at mid-board)
Intel® Z68 chipset :
12 x USB 2.0 port(s) (8 at back panel, , 4 at mid-board)



Overclocking Features:

Overclocking Protection :
- ASUS C.P.R.(CPU Parameter Recall)



Special Features:

ASUS Dual Intelligent Processors 2 with DIGI+ VRM :
ASUS TPU :
- Auto Tuning
- TurboV
- TPU switch
ASUS EPU :
- EPU
- EPU switch
ASUS Digital Power Design :
- Industry leading Digital 16 Phase Power Design
(12 -phase for CPU, 4 -phase for iGPU)
- ASUS DIGI+ VRM Utility
ASUS BT GO! :
- Folder Sync
- BT Transfer
- Shot & Send
- BT to Net
- Music Player
- Personal Manager
ASUS BT Turbo Remote :
- Exclusive Smartphone Interface supporting iPhone, Android, Windows Mobile, and Symbian systems
ASUS Exclusive Features :
- MemOK!
- AI Suite II
- AI Charger
- Anti-Surge
- ASUS UEFI BIOS EZ Mode featuring friendly graphics user interface
ASUS Quiet Thermal Solution :
- Stylish Fanless Design Heat-pipe solution
- ASUS Fan Xpert
ASUS EZ DIY :
- ASUS Q-Shield
- ASUS O.C. Tuner
- ASUS CrashFree BIOS 3
- ASUS EZ Flash 2
ASUS Q-Design :
- ASUS Q-Code
- ASUS Q-LED (CPU/DRAM/VGA/Boot Device LED)
- ASUS Q-Slot
- ASUS Q-DIMM
- ASUS Q-Connector



Back I/O Ports:

1 x PS/2 keyboard/mouse combo port(s)
1 x Bluetooth module(s)
1 x eSATA 3Gb/s
1 x Power eSATA 3Gb/s
1 x IEEE 1394a
2 x LAN (RJ45) port(s)
2 x USB 3.0
8 x USB 2.0
1 x Coaxial S/PDIF out
1 x Optical S/PDIF out
6 x Audio Jack(s)
1 x Clear CMOS button(s)



Internal I/O Ports:

1 x USB 3.0 connector(s) support(s) additional 2 USB 3.0 port(s) (19-pin, blue)
2 x USB 2.0 connector(s) support(s) additional 4 USB 2.0 port(s)
4 x SATA 6Gb/s connector(s)
4 x SATA 3Gb/s connector(s)
1 x IEEE 1394a connector(s)
1 x CPU Fan connector(s) (4 -pin)
2 x Chassis Fan connector(s) (1 x 4 -pin, 1 x 3 -pin)
2 x Power Fan connector(s) (2 x 3 -pin)
1 x S/PDIF out Header(s)
1 x 24-pin EATX Power connector(s)
1 x 8-pin ATX 12V Power connector(s)
1 x Front panel audio connector(s) (AAFP)
1 x System panel(s) (Q-Connector)
1 x MemOK! button(s)
1 x TPU switch(es)
1 x EPU switch(es)
1 x Power-on switch(es)
1 x Reset switch(es)



Accessories:

User's manual
ASUS Q-Shield
2 x Serial ATA 3.0Gb/s cable(s)
4 x Serial ATA 6.0Gb/s cable(s)
1 x SLI bridge(s)
1 x Q-connector(s) (2 in 1)
1 x ASUS Front Panel USB 3.0 Box(es)



BIOS:

64 Mb Flash ROM, EFI AMI BIOS, PnP, DMI2.0, WfM2.0, SM BIOS 2.5, ACPI 2.0a, Multi-language BIOS, ASUS EZ Flash 2, ASUS CrashFree BIOS 3, F12 PrintScreen Function



Manageability:

WfM 2.0, DMI 2.0, WOL by PME, WOR by PME, PXE



Support Disc:

Drivers
ASUS Utilities
ASUS Update
Anti-virus software (OEM version)



Form Factor:

ATX Form Factor
12 inch x 9.6 inch ( 30.5 cm x 24.4 cm )



Note:

*1: Compatible with PCIe x1 and x4 devices.
*2: These SATA ports are for data hard drives only. ATAPI devices are not supported.

UEFI-Screens:

folgt



Reviews:

folgt



Wichtige Links:

- Herstellerseite

- UEFI/BIOS- Updates, Treiber und Co.

- CPU-Support List

- Qualified Vendor List

- Geizhals-Link

zum Inhaltsverzeichnis​

xxxKompatibilität - Arbeitsspeicher​

In der Regel gibt es da selten Fälle, wo der Arbeitsspeicher rumzickt. Dennoch sollte man die RAM-Kits, die Art der RAM-Konfiguration und das jeweilige Board-Modell in einer Liste sammeln:


2*2 GB:

G.Skill ECO DIMM Kit 4GB PC3-12800U CL7-8-7-24 (DDR3-1600) (F3-12800CL7D-4GBECO) (P8Z68-V Pro)


1*4 GB:




2*4 GB:

G.Skill RipJaws DIMM Kit 8GB PC3-12800U CL7-8-7-24-2T (DDR3-1600) (F3-12800CL7D-8GBRH) (P8Z68-V Pro)
TeamGroup Elite DIMM Kit 8GB PC3-10667U CL9-9-9-24 (DDR3-1333) (TED38192M1333HC9DC) (P8Z68-V Pro)
G.Skill RipJaws-X DIMM Kit 8GB PC3-10667U CL7-7-7-21 (DDR3-1333) (F3-10666CL7D-8GBXH) (P8Z68-V Pro)
G.Skill ECO DIMM Kit 8GB PC3-12800U CL8-8-8-24 (DDR3-1600) (F3-12800CL8D-8GBECO) (P8Z68-V Pro)
Corsair Vengeance DIMM Kit 8GB PC3-12800U CL8-8-8-24 (DDR3-1600) (CMZ8GX3M2A1600C8) (P8Z68-V, P8Z68-V Pro)
Kingston HyperX blu. DIMM Kit 8GB PC3-10667U CL9-9-9 (DDR3-1333) (KHX1333C9D3B1K2/8G) (P8Z68 Deluxe)
Corsair Vengeance DIMM Kit 8GB PC3-14900U CL9-10-9-27 (DDR3-1866) (CMZ8GX3M2A1866C9) (P8Z68 Deluxe)
Corsair Vengeance blau DIMM Kit 8GB PC3-12800U CL9-9-9-24 (DDR3-1600) (CMZ8GX3M2A1600C9B) (P8Z68-V)
Corsair XMS3 DIMM Kit 8GB PC3-10667U CL9-9-9-24 (DDR3-1333) (CMX8GX3M2A1333C9) (P8Z68-V Pro)
Corsair XMS3 DIMM Kit 8GB PC3-12800U CL9-9-9-24 (DDR3-1600) (CMX8GX3M2A1600C9) (P8Z68-V Pro)
Kingston HyperX DIMM Kit 8GB PC3-10667U CL7-7-7-20 (DDR3-1333) (KHX1333C7AD3K2/8G) (P8Z68-V Pro)
exceleram Sandy Bridge Rippler DIMM Kit 8GB PC3-12800U CL9-9-9-24 (DDR3-1600) (ERS303A) (P8Z68-V Pro)
G.Skill RipJaws-X DIMM Kit 8GB PC3-12800U CL9-9-9-24 (DDR3-1600) (F3-12800CL9D-8GBXL) (P8Z68 Deluxe)
Hynix DIMM 4GB PC3-10667U CL9 (DDR3-1333) (P8Z68 Deluxe)

xxxKompatibilität - CPU-Kühler​

Hier befindet sich die Liste der kompatiblen CPU-Kühler. Sollten unten stehende Bemerkungen fehlerhaft sein, bitte bescheid geben.




- Scythe Mugen 2 Rev. B Solange keine Module mit erhöhten Heatspreadern eingesetzt werden (z.B. diese RipJaws), gibt es keine Probleme.

- Noctua NH-D14 Achtung! Der oberste PCIe x1 Slot ist nicht mehr verwendbar! RAM-Module mit höhere Heatspreader sind nicht verwendbar!

- Scythe Shuriken Rev.B RAM-Module mit höheren Heatspreadern sollten vermieden werden.

- Thermalright Archon Es sind keine Probleme bekannt.

- Prolimatech Armageddon Es sind keine Probleme bekannt.

- Coolink Corator DS Der 1. RAM-Slot wird verdeckt. RAM-Module mit höhere Heatspreader sind nicht verwendbar!

- Thermalright Silver Arrow Es sind keine Probleme bekannt.

- Prolimatech Genesis Es sind keine Probleme bekannt.

- Corsair Hydro Series H70 Es sind keine sonderbaren Probleme bekannt.

- Thermalright Venomous X-Black Es sind keine Probleme bekannt.

- Thermalright Ultra-120 In Verbindung mit Sockel 1156-Halterungen gibt es keine Probleme.

- EKL Alpenföhn Brocken Es sind keine Probleme bekannt.

- Scythe Mugen 3 Solange keine Module mit erhöhten Heatspreadern eingesetzt werden (z.B. diese RipJaws), gibt es keine Probleme.

zum Inhaltsverzeichnis​

xxxWeitere Infos​

- Lucid Logix Virtu ist nur mit dem P8Z68-V und der Pro-Variante effektiv nutzbar. Das P8Z68 Deluxe bietet keinerlei Grafik-Ausgänge.
- Die USB3.0-Box als Front Panel, was normalerweise nur beim P8Z68 Deluxe dabei ist, gibt es separat nachzukaufen und ist somit bei den kleineren Boards ebenfalls nutzbar: Hardwareluxx - Preisvergleich


Hier sind noch ein paar Links zu anderen, passenden Themen:

http://www.hardwareluxx.de/community/f11/intel-sandy-bridge-lga1155-faq-infos-auf-seite-1-part-5-a-775738.html
http://www.hardwareluxx.de/community/f139/sammelthread-oc-prozessoren-intel-sockel-1155-sandy-bridge-laberthread-3-a-780949.html
http://www.hardwareluxx.de/community/f11/der-sockel-lga1155-quatschthread-part-5-a-789828.html



Sonstige Downloads:

- Lucid Virtu Treiber:

lucidlogix_downloads



Wie aktiviere ich das SSD-Caching Feature? (Intel Smart Response Technology)

Au-Ja! - Intels Smart Response Technology mit dem Z68-Chipsatz - 2/4



Wie richte ich mein System mit Virtu ein?

Klick



Bekannte Probleme und deren Lösungen:

DIE ANWENDUNG DER HIER BESCHRIEBENEN LÖSUNGEN ERFOLGT AUF EIGENE GEFAHR!


Einige Probleme und Lösungen, die bereits im Forum besprochen wurden.


Probleme

1. Der Rechner bootet gelegentlich nicht
2. Doppel-Boot nach Overclocking
3. Standby-Bug (S3), Monitor bleibt schwarz
4. CPU-Fan-Bug
5. Instabiles System wegen falscher RAM-Einstellungen
6. Kompatibilitätsprobleme mit der Tastatur
7. Die CPU-Temperaturen sind nach dem BIOS-Update um ca. 15 C° niedriger
8. Zeigergeschwindigkeit der Maus verlangsamt sich
9. No Physical Disk (beim Bootvorgang)
10. Microsoft .Net3.5 Framework lässt sich unter Windows 7 nicht installieren
11. Über eSata angeschlossene Geräte werden nicht erkannt
12. Lüfter lassen sich nicht leiser stellen
13. Blue Screen - F4 Error wegen korrupter SSD
14. In unregelmäßigen Abständen kommt es zu kurzen (manchmal auch längeren) Freezes
15. Sudden Death of SSD - Die SSD wird im BIOS nicht mehr erkannt
16. Ziel führender Einsatz von Lucid Virtu und Intel Quick Sync
17. CPU-Kühler lassen sich nicht montieren oder verdecken auf Grund ihrer Größe diverse Slots
18. ASUS AI Suite II lässt sich nicht installieren (auch nicht mit Hilfe des AI Suite II Patchers)
19. Die USB 3.0-Anschlüsse (3. + 4. Port vorne am Gehäuse) funktionieren nicht
20. Power On by PS/2 Keyboard funktioniert nicht
21. Instabiles System nach BIOS-Update


Lösungen

1. Nach RESET die Lüfter-Grenzwerte im BIOS unter Advanced-Mode herabsetzen (Nichtsdestotrotz muss stets auf eine angemessene Kühlung des Systems geachtet werden!)
2. BIOS 0706* - oder - BCLK-Wert im BIOS auf 100,0 MHz stellen
3. BIOS 0706* - oder - Internal PLL Overvoltage im BIOS deaktivieren (Bei OC über 4,7 GHz aktivieren)
4. BIOS 0706* - oder - BIOS 0606
5. BIOS 0706* - oder - Aktivierung des X.M.P.-Modes im BIOS-Setup (nicht alle RAM-Typen sind für den X.M.P.-Modus geeignet)
6. BIOS 0706* - oder - die USB-Tastatur einfach an einen USB 3.0 Port anschließen
7. Kein Fehler! Die CPU-Temperaturen sind dieselben wie vor dem BIOS-Update, aber ASUS hat die Art der Temperaturmessung mit den BIOS-Versionen 0603/0606 geändert. Die Temperaturen basieren nach dem Update nicht mehr auf tj.max-Temps (CPU-Kern), sondern auf tcase-Temps (CPU-Umgebung). Der Unterschied zwischen tcase-Temps und tj.max-Temps beträgt ca. 15 C°.
8. Möglicherweise Konflikte mit anderen Ports. Ursache ungeklärt!
9. Marvell Speicher-OPROM im BIOS deaktivieren
10. Kein Bug! Microsoft .Net3.5 Framework ist Teil von Windows 7
11. Hot-Plug im Bios aktivieren (Geräte können dann auch sicher entfernt werden)
12. Regulierung der Lüfter über Fan Xpert oder über eine zusätzlich montierte Lüfter-Steuerung
13. Keine Lösung!
14. LPM-Fix für den Intel SATA III-Port ausführen
15. Keine Lösung! - RMA anfordern
16. Einige positive Testergebnisse gab es bei der En-/Decodierung von Videos, allerdings nur bei gewissen Ausgangsformaten.
Vorteile bringt die Technologie beim Einsatz von zwei oder mehreren Monitoren, sofern iGPU-Anschlüsse vorhanden sind.
Warum die Deluxe-Version ohne Onboard-Grafikanschlüsse ausgestattet wurde, bleibt uns ein Rätsel.
17. Kühler-Empfehlungen auf Seite 1 dieses Threads beachten
18. Keine Lösung!
19. Im BIOS unter Onboard Devices Configuration muss der PCI Express X16_3 Slot auf AUTO gestellt sein. Die Modi X4 oder X1 deaktivieren die erwähnten USB3.0-Anschlüsse. (Dieses Problem betrifft nicht die Deluxe-Version.)
20. Keine Lösung!
21. ASUS empfiehlt dringend auf folgende Kombinationen zu achten:
BIOS 0501 mit IRST-Treiber 10.5
BIOS 0606 (0603 für Deluxe) mit IRST-Treiber 10.6

*Derzeit nur für P8Z68 Deluxe verfügbar

- Über die Software lassen sich nur PWM-Lüfter regeln. 3 Pin Lüfter kann man nur über das BIOS etwas bremsen/einstellen.
Per Nanoxia PWMX kann man 3 Pin Lüfter zu 4 Pin PWMs aufrüsten, wird leider nicht mehr produziert.

- Die ganzen Anzeigen sind nicht wirklich immer richtig.
Teilweise werden 0V oder 23V auf 12V und 5V Schiene oder -30° und mehr Mainbordtemperatur angezeigt ohne dass was ist. Nehmt lieber Aida oder HW-Monitor.

- Thermalright HR-02 Macho - Montage:

dann passt es:
http://www.bieberbach.org/bilder/macho_p8z68v0.jpg
Danke mauorrizze
Es gibt aber bald vom Hersteller auch neue Halter wer nicht basteln will.

Das sollte für den Anfang reichen. Natürlich muss hier und da noch ausgebaut werden. Hierbei hoffe ich zusätzlich auf eure Unterstützung. Änderungen/Verbesserungen sehe ich selbstverständlich gern entgegen (auch per PN).


Euer FM4E



[dominique1]

Entschuldigung das ich gefragt habe......
Nicht jeder steckt tief in der Hardwarematerie drin (so wie ich). ich kauf mir alle Jubeljahre neue Hardware, daher hoffte ich auf Erfahrungen anderer hier.
Sonst hätte ich nicht die Frage hier gestellt.
Ich dachte hier kommen Antworten von Usern die beide Boards vergleichen können da sie evt beide haben/hatten.
Mir gings um die Allgemeine Info ob sich der Tausch lohnt den man mir angeboten hat.



[hi-tech]

jo ich weiß schon dass du fragst weil du dich nicht so auskennst, aber darum gehts mir gar nicht. du machst halt nicht den anschein wenigstens ein bißchen eigeninitiative ergriffen zu haben und fragst nach den anschlüssen. das zeigt doch schon dass du dich nicht mal bemüht hast irgendwie denn sinn eines sammelthreads nachzukommen. hättest du wenigstens gesagt dass du im eingangsthread keine info finden kannst oder nicht weißt ob sich pci-e 3.0 für beide slots lohnen, dann hätte ich zumindest gesehn dass du den eintrag übersehn hättest oder einfach weitere hardware kenntnisse fehlen. unterschiede kann es vielleicht trotzdem noch geben. vielleicht treiber probleme oder weiß der geier, aber wenn du nur das neu aufsetzen und die steckplätze in deiner eingangsfrage thematisierst dann schließe auf faulheit zurück einfach nachzugucken. seh es schon kommen, dass der nächste die gleiche frage direkt unter meinem post nochmal stellt.

zu deiner frage:
ich hab das gen3 nicht und weiß auch nicht ob es irgendwelche nachteile bei dem board gibt. könnte ich jetzt für dich googlen. mach ich aber nicht ;D
ein schuss ins blaue von mir: da die boards bis auf eine verbesserung zu 100% indentisch sind würde ich vorsichtig sagen da gibbet keine zusätzlichen nachteile die das nichtgen-board nicht haben könnte.



[andy1954]

Nicht jeder steckt tief in der Hardwarematerie drin (so wie ich). ich kauf mir alle Jubeljahre neue Hardware, daher hoffte ich auf Erfahrungen anderer hier.
Sonst hätte ich nicht die Frage hier gestellt.

Die Suche mit Hilfe von Google hat ja nichts damit zu tun, ob man in der Hardwarematerie drinsteckt oder auch nicht.

Gute Infos zu Deinen Boards gibt es auch hier. Asus Z68 Series Information Thread (drivers, BIOSes, overclocking, reviews) **UPDATED 6/22**



[Maro12]

Hallo,

ich habe ein aktuelles Problem mit dem
Intel 82579V Gigabit Netzwork Adapter auf dem P8Z68-V.

Ich habe einmal das ältere Board ohne Gen 3 und einmal das neuere Board mit Gen 3.

Nachdem ich nun das älter Board (also ohne Gen 3) in ein neues Gehäuse gebaut und dann Win 7 installiert habe,
alle Treiber , neues Biso (3402) etc.
habe ich folgendes Problem:

Beim neustart des Systems kommt "immer" die Meldung:
"Das Netztwerkkabel ist nicht angeschlossen."

Überprüfe ich den Netztwerkadapter im Treiber
> also Geräte Manager> Netzwerkadapter> Eigenschaften>Treiber
wird mir angezeigt das Nw-Adapter in ordnung ist und funktioniert.
Ich sehe es beim Überprüfen dann auch an der Blinkenden LED.

Wenn cih den Treiber neu installiert habe funktioniert auch das LAN.

Doch sobald ich weider Win7 neu starte,
ist die gleiche Fehlermeldung wieder da und ich
muss
1. Treiber deinstallieren.
2. Treiber neu installieren.

Dann geht es wieder bis zum nächsten Win 7 Neustart.

Wieder:
1. Treiber deinstallieren.
2. Treiber neu installieren.

und so weiter.

Da ich ja zwei mal das MB habe konnte ich ja die Einstellungen i Gerätemanager vergleichen, also Treiber etc.
Doch ich habe keinen Unterschied entdecken können.

Es trat erst nach der neuen Installation
also: Umbau und dann Win 7 neu installiert auf.

Vorher bzw. mit dem alten Win 7 ging dies ohne Probleme, wie auch auf dem zweiten MB.

Könnte es vielleicht daran liegen, das ich aus Versehen zuerst die ganze Intel-Lan-Software (also die Pro oder wie die heißt) installiert hatte. Und danach dann nur noch den Treiber installiert habe.

Bzw.
Wenn nach deinstalliertem LAN-Treiber die Hardware neu erkannt wurde (natürlich dann mit fehlendem Treiber)
und ich möchte aus der Asus-CD den LAN-Treiber installieren, wird im Installationsmenü angegeben:
"Es ist keine Intel-Hardware vorhanden."
Ich muss dann über die Treibersuchen- Funktion des Gerätemanagers den Treiber suchen lassen und dann kann er erst installiert werden.


Hat vielleicht Jemand eine Idee an was dies liegen könnte?

---------- Post added at 17:58 ---------- Previous post was at 17:31 ----------

Ich glaube ich habe die Lösung gefunden.

Auf Seite 160 vom 14.11.11 wird auch von Verbindungsabbrüchen des LAN-Controllers in Verbindung mit einer Fritzbox berichtet, wenn in der Fritzbox der LAN-Eingang auf "automatisch" (also Powermode) steht.
Ich habe es nun auf "immer aktiv" gestellt und es schient erst mal zu funktionieren.

Mal schaun und abwarten.



[karod3]

Ich wollte eben das "U3Setup V1.00.05" starten. Habe dort den USB3.0 Treiber aktualisieren lassen.
Ok, er hat vom 1.4.5 von 2010 auf den 1.14.1 von September 2011 geupdatet.

Danach weiter im Installer, habe ich bei Firmwareupdate auf starten geklickt. (upgrade usb3.0 firmware)
Wie lange dauert das denn??

Das mini-Fenster mit dem Inhalt "upgrading firmware, please wait, ...." steht da jetzt schon 15 Minuten.

---------- Post added at 21:07 ---------- Previous post was at 20:09 ----------

Da stimmt was nicht. Seit über einer Stunde ist das Firmware Update Fenster auf.
Ich will es aber nicht unbedingt mit dem Taskmanager schließen müssen, nicht dass dann gar keine Firmware mehr im ASMedia Chip ist.



[andy1954]

AsMedia ist aber schon bei Treiberversion 1.14.8. Zu einem Update der ASMedia-Firmware ist es bei meinem Z68-V-Pro bisher nicht gekommen. Es scheint sich ja um das USB 3.0 Boost Full Package Version V1.00.05 zu handeln. Dessen Installation hat mir Asus bei meinem Asus P9X79 Pro empfohlen, um damit die Firmware des ASMedia zu updaten. Hat aber nicht geklappt.



[karod3]

Bei Asus direkt.
ASUSTeK Computer Inc.-Support-

Bei dem rot markierten Paket hat er zuerst den Treiber aktualisiert auf 1.14.1 und danach kam Firmwareupdate.




Step1 ist schon längst fertig.
Warum nach klicken auf step2, beim ersten Schritt wieder der Install button aufgetaucht ist, weiß ich nicht.
Jedenfalls, hängt das Update. Steht ja jetzt schon 2 Stunden, während ich TV gucke.



[Erisch]

Hat jemand auf dem Pro/ Gen3 die Rams:

G.E.I.L. Evo Two 8GB PC3-19200U Cl10 (1,5V) verbaut?

Link:

GeIL EVO Two DIMM Kit 8GB PC3-19200U CL10-11-11-30 (DDR3-2400) (GET38GB2400C10DC) | Geizhals.at Deutschland



[karod3]

Ich habs.

Ich habe einfach bei Driver, auf install geklickt und dadurch bemerkt, dass sich hinter das schwarze Fenster (welches sich nicht verschieben lies) ein weiteres Popup gelegt hatte.
Dort stand dann auch warum, es gehangen hat.

"Es wäre ein USb Gerät verbunden, ich soll es abstecken, dann gehts weiter".

Also Usb-Dockingstation abgesteckt, nix. Ausgeschaltete Backupp-HDD abgesteckt, nix.
Aha, an der USb3.0 -PCI-Slotblende war noch die Gangschaltung Thrustmaster TH8RS gehangen.
Die abgemacht und schwups hat er die Firmware geupdatet.



[Erisch]

Bevor es auf der letzten Seite unter geht, hier noch Mal meine Frage:

Hat jemand auf dem Pro/ Gen3 die Rams:

G.E.I.L. Evo Two 8GB PC3-19200U Cl10 (1,5V) verbaut?

Link:

GeIL EVO Two DIMM Kit 8GB PC3-19200U CL10-11-11-30 (DDR3-2400) (GET38GB2400C10DC) | Geizhals.at Deutschland



[Maro12]

Hallo Erisch.

Warum möchtest du unbedingt diese RAM von Geil?

DDR 2400 bringt dir eh Nichts (bzw. so wenig das du in der Praxis Nichts davon merkst)
und ist für 8GB viel zu teuer im Vergleich zu z. Bsp:
die Corsair DDR 1600 ... kosten etwa 40-45€.

Außerdem sehen die Geil recht hoch aus mit ihrem Heatspreader.
Da könnte es zu Problemen kommen, je nach Cpu-Lüfter den du verbaust.

Schau einfach auf der Support Seite des Pro nach, dort stehen die unterstützten Ram.
Den Link findest du, glaub ich, vorne auf der ersten Seite.

---------- Post added at 12:58 ---------- Previous post was at 12:43 ----------

@ karod 3

Wäre schön, wenn du mal beschreibst ob es wirklich etwas gebracht hat,
dass du nun ein neues Firmewareupdate für USB 3- Boost drauf gemacht hast.

Ich habe mal beim P8Z68 V (-ohne Pro) den Boost eingeschaltet (getestet)... hatte aber keine bessere Leistung am USb 3 Port festgestellt.
Wenn ich meine USB3 Platten (also Sata-Platten in einem extra USb3 Gehäuse) vergleiche ob nun direkt an Sata oder über USb 3,
so habe ich immer die gleichen Werte. Also kein Verlust durch USb 3.
Als weiteres Beispiel:
Da ich nicht so oft zum Spielen komme habe ich ausgetestet wie es ist, meine Spiele (ca. 250GB) auf eine externe Sata Platte (500Gb Samsung) in einem USb3 Gehäuse aus zu lagern.
Dies funktioniert tadellos. Ich habe die gleiche Performens als ob die Festplatte direkt am Sata- Port im Rechner hängt.
Nur so spare ich erstens etwas Strom und zweitens: die Festplatte wird geschont da sie nur läuft wenn ich sie einschalte über USB 3.
Ich benutze dazu ein 4-fach USB 3-Hub von Typhoon zwischen USb 3 Ausgang Packplatte und USB 3 Gehäuse.


Die Frage ist also, ob dies wirklich etwas bringt.
Außerdem steht glaub ich auf der Asus-Seite zu USb3 -Bosst, das es nur etwas bringt im Zusammenspiel mit den aufgeführten USb3 -Platten, wenn ich mich nicht täusche.

Würde trotzdem mich mal interessieren ob es nun mit deiner neuen Firmeware wirklich merkliche Leistungsverbesserung am UBS 3 gibt.
Denn für Sticks tec. hätte es vielleicht dann noch einen kleinen Vorteil.



[karod3]

Also das USB Boost Tool aus schritt 3 hat sich nicht installieren lassen. Da kommt immer eine Fehlermeldung. Ich denke, weil ich diesen AiSuite Crap nicht installiert habe.

Ist das USB3 Boost Tool nicht für ein schnelleres Laden gedacht? Denn das war mein Ziele eigentlich.

Auch vor dem Update hatte ich ohne irgendwelche Tools, bei meiner Backup HDD am USB3, die selbe Transferrate wie wenn sie intern angeschlossen ist. Also am USB3 wurde sie logischerweise nicht auf 30MB/s wie bei USB2 limitiert.

---------- Post added at 14:52 ---------- Previous post was at 14:15 ----------

So, ich habe aus dem AI Suite Package nur den USB3 Boot Teil installiert.

Mit Turbo-Modus bekomme ich 4,3MB/s (112MB Datei in 26 Sekunden) auf das HTC One X kopiert.
Im Normal-Modus ist es mit 5,33MB/s schneller (112MB Datei in 21 Sekunden).

Wer hätte das gedacht.

Auf zur Backup HDD:

Die 112 MB Datei war dafür zu klein also hab ich eine mit 746MB genommen.

Im Normal-Modus bekomme ich 93MB/s (746MB Datei in knapp 8 Sekunden)
Den Turbo-Modus bekomme ich bei meiner Backup HDD nicht angeboten, im Boost Programm von Asus steht nur USB Gerät nicht gefunden.


Fazit: Das Tool bringt mir gar nichts, habe auch so schon bei der HDD 93MB/s (und dort wird kein Turbo Modus angeboten) und beim Handy wird es sogar um 1MB/s langsamer.

PS: Beide Geräte waren am USB3.0 angeschlossen, der auf dem Mainboard ist, also nicht an den beiden die auf der extra-PCI-Blende sind.

---------- Post added at 15:02 ---------- Previous post was at 14:52 ----------

Funktioniert dieses AiCharger+ Zeugs auch mit nicht-Apple-Geräten?

Ich suche eine Möglichkeit mein Handy im Dock zu syncen und gleichzeitig schneller als mit 500mA zu laden. Habe es zwar am USB3.0 angeschlossen (wo ja ca. 900mA gehen sollten), aber auch dort wird nicht mehr Strom angefordert denke ich.



[rolex0815]

Lustig wird es dann, wenn man das Boost-Zeugs wieder runterhaben will.
Musste selbst im system32 Verzeichnis dann die Treiber entsorgen, da nach jedem Hochfahren sofort wieder nur der Boost Treiber statt den normalen USB3.0 Treibern genommen wurde (Gerät vorher im Gerätemanager komplett deinstalliert).

Darüberhinaus verbiegt ja der Boost Treiber den USB3.0 Controller etwas, meldet sich dann als SCSI BOT Gerät o.s.ä.
Hatte nur Probleme damit ...



[karod3]

Wo genau soll das sein?

Meine externe HDD wird nicht mehr als WD erkannt. Sondern als AS2502 oder so.
Obwohl ich das Boost wieder runter habe und testweise Aicharger+ installiert.


Also im Gerätemanager habe ich den Asus Bot Treiber nun gefunden bei den nicht ausgeblendeten Geräten, die man oben aktivieren kann.
Ah und unter system32/drivers die ASUScr.sys; ASUSstpt.sys; ASUSumsc.sys, ASUSwh.sys



[karod3]

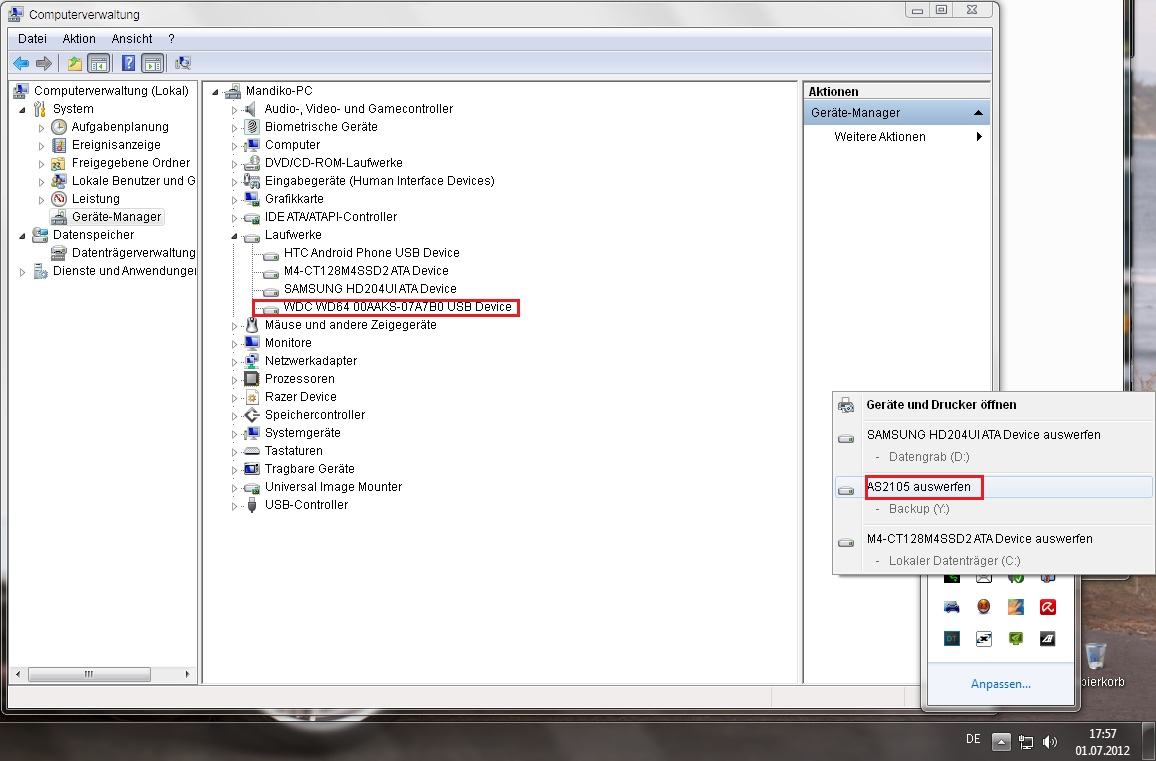

]Wie bekomme ich das in?

Da steht immer noch AS2105 obwohl es im Gerätemanager richtig ist mit WD...



[andy1954]

Wenn ich eine externe Festplatte von meinem USB3-Controller mit ASMedia Chipsatz abmelde, bekomme ich unter "Geräte sicher entfernen" ebenfalls den AS2105 angezeigt. Bei menen Controllern mit Renesas- und TI-Chipsatz werden beim sicheren Entfernen die Namen der Laufwerke angezeigt.



[karod3]

Bei mir war das aber noch nicht immer so.
Vlt, seit dem Treiber/Firmware update erst.



[karod3]

So ich habe meinen Test abgeschlossen.

Das "ASUS AiCharger+" Tool bringt rein gar nichts.
Ich habe das Handy am USB3 angeschlossen und sowohl mit aktiviertem als auch bei deaktiviertem AICharger+ braucht das Handy ziemlich genau 2 Stunden um von exakt 60% Ladung auf 100% zu kommen.

---------- Post added at 15:01 ---------- Previous post was at 13:35 ----------

Da bleiben aber auch Sachen übrig von ASUS
nach der Deinstallation.



---------- Post added at 15:06 ---------- Previous post was at 15:01 ----------

Besonders dort sind noch einige Dateien C:\Windows\SysWOW64\drivers

---------- Post added at 15:11 ---------- Previous post was at 15:06 ----------

Überall, unter C:\ProgramData zb. oder unter C:\Program Files bleiben Reste.



[Zaunei]

bringt auch nur bei machen Handy was



[karod3]

Ja, wohl nur die mit dem Apfel drauf.



[Zaunei]

an meinem Asus Router kann man auch Äpfel schneller laden Als ob man am Router iPads laden würde ...



[Maro12]

Hallo.

Wie ich oben schon schrieb ist es wirklich wohl so, Zitat:
"Außerdem steht glaub ich auf der Asus-Seite zu USb3 -Bosst, das es nur etwas bringt im Zusammenspiel mit den aufgeführten USb3 -Platten."

Also nachschauen auf der Asus-Seite wo das USB3-Boost erläutert wird, ob man überhaupt die Voraussetzungen dazu im PC hat.

Ansonsten kann es ja sogar Leistungseinbußen erzeugen, wie ihr ja auch schon getestet habt.

Ich nutze die AiSuite nur dazu, um in laufenden PC- Betrieb verschiedene zuvor erstellte
Tuning - Profile nutzen u können.
Ich teste zur Zeit gerade im längeren Praxistest meine Einstellungen bzw. Leistung für
34x100(3400 MHz) x1.060 (Cpu-Voltage) laut TurboV EVO > (dies entspricht im Bios der Einstellung: Offset: - 0,105).

Dann habe ich noch ein Profil für 4000 MHz
und eines für 4500 MHz.

Dazu nutze ich das FAN Expert (Lüftersteuerung)
zum einfachen einstellen der Lüfter.

So kann ich je nach Leistungswunsch über die AiSuite
mir die verschiedene Leistung ganz bequem im laufenden Betrieb zu- oder runter- schalten.
Habe dann mehr oder weniger Leistung und dem entsprechend dann auch weniger Stromverbrauch
und somit auch Abwärme die abgeführt werden muss (> Lüfter langsamer oder schneller etc.).

Dies funktioniert alles tadellos und mehr nutze ich von der AiSuite auch nicht.

Beim runter regeln der Leistung,
also dementsprechend auch runter regeln der Vcore-Spannung ist darauf zu achten das die Sprünge nicht zu groß sind.
Was beim hoch schalten nicht problematisch ist.
Beispiele:
Gehe ich von 3400 Mhz bei der Cpu-Voltage (so heißt dies im TurboV EVO) von 1.060V
auf 4500 Mhz bei Cpu-Voltage 1,150V.
So entspricht dies einem Spannungssprung von 0.090V nach Oben > also Erhöhung.
Dieser recht hohe Sprung macht beim Hochtakten Nichts aus.
Also es kommt zu keinem Absturz.

Möchte ich dies aber nun umgekehrt anwenden,
also von 4500 Mhz aus 3400 Mhz runter regeln,
so kann ich den gleich großen Spannungssprung nicht "in einem Schritt" tun,
ohne dabei einen Absturz des Systems zu provozieren.

Beim runter regeln im laufenden Betrieb habe ich festgestellt,
das Spannungsschritte nach Unten in der Größenordnung von etwa 0,025V ohne Absturz ganz sicher die beste Vorgehensweise ist.
Also zum Beispiel zurück:
Zum runter regeln von 4500 Mhz auf z Bsp. 3400 Mhz benötige ich dazu 4 Schritte, da 0,090V runter zu regeln sind.
a:
3 x 0.025V und noch einmal 0.015V >> ergibt in der Summe 0,090V
oder
b:
4x 0,020V und noch einmal 0,010V >> dies wären dann aber 5 Schritte.

Also lege ich mir für a: 4 Profile an mit den jeweiligen Spannungsschritten.

Hört sich vielleicht erst mal aufwendig an... ist es aber nicht.
Denn die Profile sind schnell angelegt und bei Systemwechsel z. bsp.. Win 7 neu installieren kann ich dei Profile mir sichern und dann einfach wieder im neuen System rein kopieren.
Und was das Wichtigste für den laufenden Betrieb ist:
Das umschalten eines Profile dauert etwa 2 Sekunden.
Also in 4 Schritten a' 2 Sekunden, habe ich in 8-9 Sekunden von 4500 Mhz auf z. Bsp. 3400 Mhz runter getaktet.

Beim Hochtakten entgegen, dauert es nur etwa 2 Sekunden.

Ich hoffe ich konnte euch etwas die wirklichen "Guten Anwendungsbereiche" der AISuite näher bringen.

Und natürlich sind meine Wert nur als Beispielwerte zu sehen.
Denn Jede CPU (bzw. die Einstellwerte für Vcore) im Zusammenspiel mit einem MB weicht meist etwas von einer anderen ab.

Doch die einfache Bedienungsweise mit den einmal erstellten und getesteten Profilen ist dann für Jeden gleich.



[rolex0815]

Bei mir war das aber noch nicht immer so.

Bei mir mit letztem Treiber und letzter Firmware stehen die Namen der Laufwerke. Ich denke, du hast noch Müll vom USB Boost drauf.

Das "ASUS AiCharger+" Tool bringt rein gar nichts.

Ich habs selber noch nicht getestet, aber im BIOS kann man beim USB 3.0 Controller irgendwas mit "Charging" enablen.



[karod3]

Also gestern habe ich nochmals manuell die Registry und alles Ordner abgegrast.
Und noch einiges vom USB 3.0 Boost gelöscht (aaHM, atkex, ASupIO, Aspst, usw.)

Eben noch mal geschaut, HDD wird da immer noch als AS2105 angezeigt
Ach das im Bios habe ich schon immer aktiviert.



[Namalo]

Hallo,
ich habe das P8Z68 deluxe gen3 nun schon seit einiger Zeit und habe mich jetzt gefragt, ob ich die PCIE3 Unterstützung irgendwie mit meiner Sandy (i7 2600k@ 4,5Ghz) aktivieren kann.
Mir ist bewusst das es nicht viel bringt und nur für Ivy gedacht ist, trozdem fände ich es schön meine GTX680 auch mal mit PCIE3 zu nutzen. Habe mir schon einige Seiten durchgelesen aber nichts gefunden.
Also gibt es dort irgendeinen Trick?



[Andy_20]

Nein weil die PCIe3.0-lanes vom Prozessor kommen und nicht vom Board.



[epica80]

Standard

hi
hab nen problem
asus z68 board
hab neben dem pcie steckplatz nen kurzschluss gebaut bei den 4 ic bausteinen
sobald ich nun die grafikkarte belaste crashed windows mit ati...dll
board oder grafikkarte kaputt?



[Sporck]

Was für ne Graka haste denn? Wahr. ne ATI oder wie in dem Dateinamen zu sehen?! Oder ist es ne andere Datei?

Grüße



[BossXxX]

Jemand ne Idee, seid dem letzten windows 7 64 bit update , bleibt der rechner beim herrunterfahren hängen. system ist herruntergefahrn, alles wird schwarz, aber der rechner läuft noch weiter.

mfg



[SPUTUM]

Glaube kaum, dass es etwas mit dem Mainboard zu tun hat.
Ich würde einen Blick in die Ereignisanzeige (Windows-Protokolle) werfen, was zu dem Zeitpunkt los ist.
