[Sammelthread] Asus P8Z68-V(/GEN3) / P8Z68-V Pro(/GEN3) / P8Z68 Deluxe(/GEN3) (Intel Z68)

Asus P8Z68-V(/GEN3) / P8Z68-V Pro(/GEN3) / P8Z68 Deluxe(/GEN3) - Sammelthread

xxxInhaltsverzeichnis:

• P8Z68-V(/GEN3)

• P8Z68-V Pro(/GEN3)

• P8Z68 Deluxe(/GEN3)

• Kompatibilität - Arbeitsspeicher

• Kompatibilität - CPU-Kühler

• Weitere Infos

Ein Hinweis vorweg: Die Mainboard-Modelle mit PCI-Express der 3. Generation (GEN3) sind mit den Vorgängermodellen zu 100% identisch, was die Ausstattung angeht. Lediglich die PCI-Express 3.0 Kompatibilität wurde jeweils für die ersten beiden PCI-Express x16 Slots ergänzt.

xxxP8Z68-V(/GEN3)​

Spezifikationen:

Spoiler

CPU:

Intel® Socket 1155 The 2nd Generation Core™ i7/Core™ i5/Core™ i3 Processors
Supports Intel® 32 nm CPU
Supports Intel® Turbo Boost Technology 2.0



Chipset:

Intel® Z68



Memory:

4 x DIMM, Max. 32GB, DDR3 2200(O.C.)/2133(O.C.)/1866(O.C.)/1600/1333/1066 Hz Non-ECC, Un-buffered Memory
Dual Channel Memory Architecture
Supports Intel® Extreme Memory Profile (XMP)
* Hyper DIMM support is subject to the physical characteristics of individual CPUs.
* Refer to ASUSTeK Computer Inc. or user manual for the Memory QVL (Qualified Vendors Lists).
* Due to CPU behavior, DDR3 2200/2000/1800 MHz memory module will run at DDR3 2133/1866/1600 MHz frequency as default.



Graphic:

Integrated Graphics Processor
Multi-VGA output support : HDMI/DVI/RGB ports
- Supports HDMI with max. resolution 1920 x 1200 @ 60 Hz
- Supports DVI with max. resolution 1920 x 1200 @ 60 Hz
- Supports RGB with max. resolution 2048 x 1536 @ 75 Hz
Maximum shared memory of 1748 MB



Multi-GPU Support:

Supports NVIDIA® Quad-GPU SLI™ Technology
Supports AMD® Quad-GPU CrossFireX™ Technology



Expansion Slots:

2 x PCIe 2.0 x16 (x16 or dual x8)
(beim GEN3-Modell sind es 2x PCIe 3.0 x16 Slots, x16 or dual x8)
1 x PCIe 2.0 x16 (x4 mode, black) *1
2 x PCIe x1
2 x PCI



Storage:

Intel® Z68 chipset :
2 x SATA 6Gb/s port(s), gray
4 x SATA 3Gb/s port(s), blue
Support Raid 0, 1, 5, 10
Support Intel® Smart Response Technology
JMicron® JMB362 controller : *2
1 x eSATA 3G port(s), red



LAN:

Intel® 82579, 1 x Gigabit LAN Controller
Intel® LAN- Dual interconnect between the Integrated LAN controller and Physical Layer (PHY)



Bluetooth:

Bluetooth V2.1+EDR
ASUS BT GO! Utility



Audio:

Realtek® ALC 892 8-Channel High Definition Audio CODEC
- Supports : Jack-detection, Multi-streaming, Front Panel Jack-retasking
Audio Feature :
- Blu-ray audio layer Content Protection
- Optical S/PDIF out port(s) at back panel



USB Ports:

ASMedia® USB 3.0 controller :
4 x USB 3.0 port(s) (2 at back panel, blue, 2 at mid-board)
Intel® Z68 chipset :
12 x USB 2.0 port(s) (6 at back panel, black+red, 6 at mid-board)



Overclocking Features:

Overclocking Protection :
- ASUS C.P.R.(CPU Parameter Recall)



Special Features:

ASUS Dual Intelligent Processors 2 with DIGI+ VRM :
ASUS TPU :
- Auto Tuning
- TurboV
- GPU Boost
- TPU switch
ASUS EPU :
- EPU
- EPU switch
ASUS Digital Power Design :
- Industry leading Digital 16 Phase Power Design
(12 -phase for CPU, 4 -phase for iGPU)
- ASUS DIGI+ VRM Utility
ASUS BT GO! :
- Folder Sync
- BT Transfer
- Shot & Send
- BT to Net
- Music Player
- Personal Manager
ASUS BT Turbo Remote :
- Exclusive Smartphone Interface supporting iPhone, Android, Windows Mobile, and Symbian systems
ASUS Exclusive Features :
- MemOK!
- AI Suite II
- AI Charger+
- Anti-Surge
- ASUS UEFI BIOS EZ Mode featuring friendly graphics user interface
- Disk Unlocker
ASUS Quiet Thermal Solution :
- Stylish Fanless Design Heat-sink solution
- ASUS Fan Xpert
ASUS EZ DIY :
- ASUS Q-Shield
- ASUS O.C. Tuner
- ASUS CrashFree BIOS 3
- ASUS EZ Flash 2
ASUS Q-Design :
- ASUS Q-LED (CPU/DRAM/VGA/Boot Device LED)
- ASUS Q-Slot
- ASUS Q-DIMM
- ASUS Q-Connector



Back I/O Ports:

1 x Bluetooth module(s)
1 x DVI
1 x D-Sub
1 x HDMI
1 x eSATA 3Gb/s
1 x LAN (RJ45) port(s)
2 x USB 3.0
6 x USB 2.0
1 x Optical S/PDIF out
6 x Audio Jack(s)



Internal I/O Ports:

1 x USB 3.0 connector(s) support(s) additional 2 USB 3.0 port(s) (19-pin, moss green)
3 x USB 2.0 connector(s) support(s) additional 6 USB 2.0 port(s)
2 x SATA 6Gb/s connector(s)
4 x SATA 3Gb/s connector(s)
2 x CPU Fan connector(s) (4 -pin)
2 x Chassis Fan connector(s) (1 x 4 -pin, 1 x 3 -pin)
2 x Power Fan connector(s) (3 -pin)
1 x S/PDIF out Header(s)
1 x 24-pin EATX Power connector(s)
1 x 8-pin ATX 12V Power connector(s)
1 x Front panel audio connector(s) (AAFP)
1 x System panel(s) (Q-Connector)
1 x MemOK! button(s)
1 x TPU switch(es)
1 x EPU switch(es)



Accessories:

User's manual
ASUS Q-Shield
2 x Serial ATA 3.0Gb/s cable(s)
2 x Serial ATA 6.0Gb/s cable(s)
1 x SLI bridge(s)
1 x Q-connector(s) (2 in 1)



BIOS:

64 Mb Flash ROM, EFI AMI BIOS, PnP, DMI2.0, WfM2.0, SM BIOS 2.5, ACPI 2.0a, Multi-language BIOS,
ASUS EZ Flash 2, ASUS CrashFree BIOS 3, F12 PrintScreen Function



Manageability:

WfM 2.0, DMI 2.0, WOL by PME, WOR by PME, PXE



Support Disc:

Drivers
ASUS Utilities
ASUS Update
Anti-virus software (OEM version)



Form Factor:

ATX Form Factor
12 inch x 9.6 inch ( 30.5 cm x 24.4 cm )



Note:

*1: The PCIe x16_3 slot shares bandwidth with PCIe x1_1 slot, PCIe x1_2 slot, USB3_34 and eSATA. The PCIe x16_3 default setting is in x1 mode.
*2: These SATA ports are for data hard drivers only. ATAPI devices are not supported.

UEFI-Screens:

folgt



Reviews:

folgt



Wichtige Links:

- Herstellerseite

- UEFI/BIOS-Updates, Treiber und Co.

- CPU-Support List

- Qualified Vendor List

- Geizhals-Link

zum Inhaltsverzeichnis​

xxxP8Z68-V Pro(/GEN3)

Spezifikationen:

Spoiler

CPU:

Intel® Socket 1155 The 2nd Generation Core™ i7/Core™ i5/Core™ i3 Processors
Supports Intel® 32 nm CPU
Supports Intel® Turbo Boost Technology 2.0



Chipset:

Intel® Z68



Memory:

4 x DIMM, Max. 32GB, DDR3 2200(O.C.)/2133(O.C.)/1866(O.C.)/1600/1333/1066 Hz Non-ECC, Un-buffered Memory
Dual Channel Memory Architecture
Supports Intel® Extreme Memory Profile (XMP)
* Hyper DIMM support is subject to the physical characteristics of individual CPUs.
* Refer to ASUSTeK Computer Inc. or user manual for the Memory QVL (Qualified Vendors Lists).
* Due to CPU behavior, DDR3 2200/2000/1800 MHz memory module will run at DDR3 2133/1866/1600 MHz frequency as default.



Graphic:

Integrated Graphics Processor
Multi-VGA output support : HDMI/DVI/RGB ports
- Supports HDMI with max. resolution 1920 x 1200 @ 60 Hz
- Supports DVI with max. resolution 1920 x 1200 @ 60 Hz
- Supports RGB with max. resolution 2048 x 1536 @ 75 Hz
Maximum shared memory of 1748 MB



Multi-GPU Support:

Supports NVIDIA® Quad-GPU SLI™ Technology
Supports AMD® Quad-GPU CrossFireX™ Technology



Expansion Slots:

2 x PCIe 2.0 x16 (x16 or dual x8)
(beim GEN3-Modell sind es 2x PCIe 3.0 x16 Slots, x16 or dual x8)
1 x PCIe 2.0 x16 (x4 mode, black) *1
2 x PCIe x1
2 x PCI



Storage:

Intel® Z68 chipset :
2 x SATA 6Gb/s port(s), gray
4 x SATA 3Gb/s port(s), blue
Support Raid 0, 1, 5, 10
Support Intel® Smart Response Technology
Marvell® PCIe SATA 6Gb/s controller : *2
2 x SATA 6Gb/s port(s), navy blue
JMicron® JMB362 controller : *2
1 x eSATA 3G port(s), red



LAN:

Intel® 82579, 1 x Gigabit LAN Controller



Bluetooth:

Bluetooth V2.1+EDR
ASUS BT GO! Utility



Audio:

Realtek® ALC 892 8-Channel High Definition Audio CODEC
- Supports : Jack-detection, Multi-streaming, Front Panel Jack-retasking
Audio Feature :
- Absolute Pitch 192kHz/ 24-bit True BD Lossless Sound
- Blu-ray audio layer Content Protection
- DTS Surround Sensation UltraPC
- Optical S/PDIF out port(s) at back panel



IEEE 1394:

VIA® 6308P controller
2 x IEEE 1394a port(s)
(2 at mid-board)



USB Ports:

ASMedia® USB 3.0 controller :
4 x USB 3.0 port(s) (2 at back panel, blue, 2 at mid-board)
Intel® Z68 chipset :
12 x USB 2.0 port(s) (6 at back panel, black+red, 6 at mid-board)



Overclocking Features:

Overclocking Protection :
- ASUS C.P.R.(CPU Parameter Recall)



Special Features:

ASUS Dual Intelligent Processors 2 with DIGI+ VRM :
ASUS TPU :
- Auto Tuning
- TurboV
- GPU Boost
- TPU switch
ASUS EPU :
- EPU
- EPU switch
ASUS Digital Power Design :
- Industry leading Digital 16 Phase Power Design
(12 -phase for CPU, 4 -phase for iGPU)
- ASUS DIGI+ VRM Utility
ASUS BT GO! :
- Folder Sync
- BT Transfer
- Shot & Send
- BT to Net
- Music Player
- Personal Manager
ASUS BT Turbo Remote :
- Exclusive Smartphone Interface supporting iPhone, Android, Windows Mobile, and Symbian systems
ASUS Exclusive Features :
- MemOK!
- AI Suite II
- AI Charger+
- Anti-Surge
- ASUS UEFI BIOS EZ Mode featuring friendly graphics user interface
- Disk Unlocker
ASUS Quiet Thermal Solution :
- Stylish Fanless Design Heat-sink solution
- ASUS Fan Xpert
ASUS EZ DIY :
- ASUS Q-Shield
- ASUS O.C. Tuner
- ASUS CrashFree BIOS 3
- ASUS EZ Flash 2
ASUS Q-Design :
- ASUS Q-LED (CPU/DRAM/VGA/Boot Device LED)
- ASUS Q-Slot
- ASUS Q-DIMM
- ASUS Q-Connector



Back I/O Ports:

1 x Bluetooth module(s)
1 x DVI
1 x D-Sub
1 x HDMI
1 x eSATA 3Gb/s
1 x LAN (RJ45) port(s)
2 x USB 3.0
6 x USB 2.0
1 x Optical S/PDIF out
6 x Audio Jack(s)



Internal I/O Ports:

1 x USB 3.0 connector(s) support(s) additional 2 USB 3.0 port(s) (19-pin, moss green)
3 x USB 2.0 connector(s) support(s) additional 6 USB 2.0 port(s)
4 x SATA 6Gb/s connector(s)
4 x SATA 3Gb/s connector(s)
2 x IEEE 1394a connector(s)
2 x CPU Fan connector(s) (4 -pin)
2 x Chassis Fan connector(s) (1 x 4 -pin, 1 x 3 -pin)
2 x Power Fan connector(s) (3 -pin)
1 x S/PDIF out Header(s)
1 x 24-pin EATX Power connector(s)
1 x 8-pin ATX 12V Power connector(s)
1 x Front panel audio connector(s) (AAFP)
1 x System panel(s) (Q-Connector)
1 x MemOK! button(s)
1 x TPU switch(es)
1 x EPU switch(es)



Accessories:

User's manual
ASUS Q-Shield
2 x Serial ATA 3.0Gb/s cable(s)
2 x Serial ATA 6.0Gb/s cable(s)
1 x SLI bridge(s)
1 x Q-connector(s) (2 in 1)
1 x ASUS USB 3.0 Bracket(s)



BIOS:

64 Mb Flash ROM, EFI AMI BIOS, PnP, DMI2.0, WfM2.0, SM BIOS 2.5, ACPI 2.0a, Multi-language BIOS,
ASUS EZ Flash 2, ASUS CrashFree BIOS 3, F12 PrintScreen Function



Manageability:

WfM 2.0, DMI 2.0, WOL by PME, WOR by PME, PXE



Support Disc:

Drivers
ASUS Utilities
ASUS Update
Anti-virus software (OEM version)



Form Factor:

ATX Form Factor
12 inch x 9.6 inch ( 30.5 cm x 24.4 cm )



Note:

*1: The PCIe x16_3 slot shares bandwidth with PCIe x1_1 slot, PCIe x1_2 slot, USB3_34 and eSATA. The PCIe x16_3 default setting is in x1 mode.
*2: These SATA ports are for data hard drivers only. ATAPI devices are not supported.

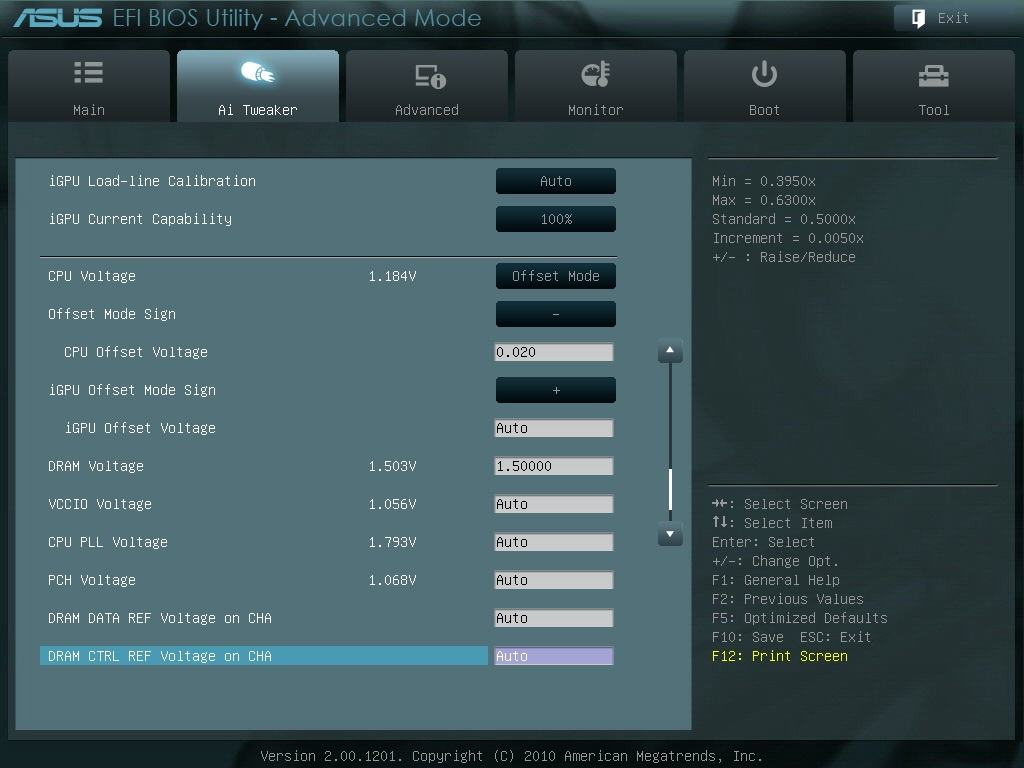

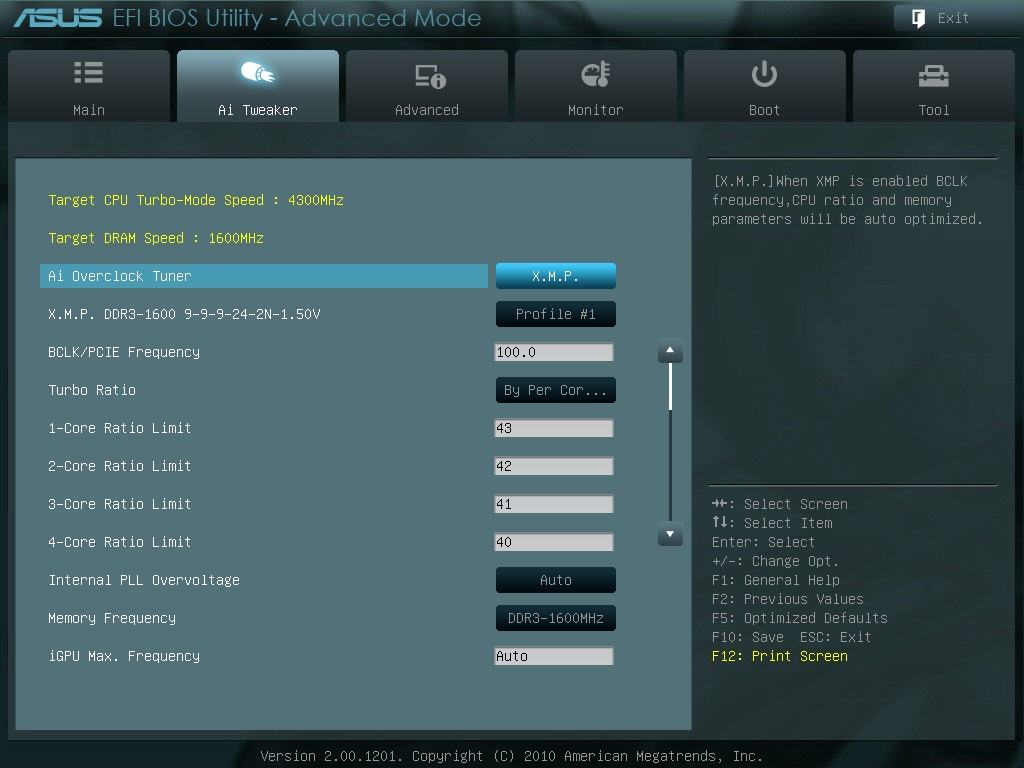

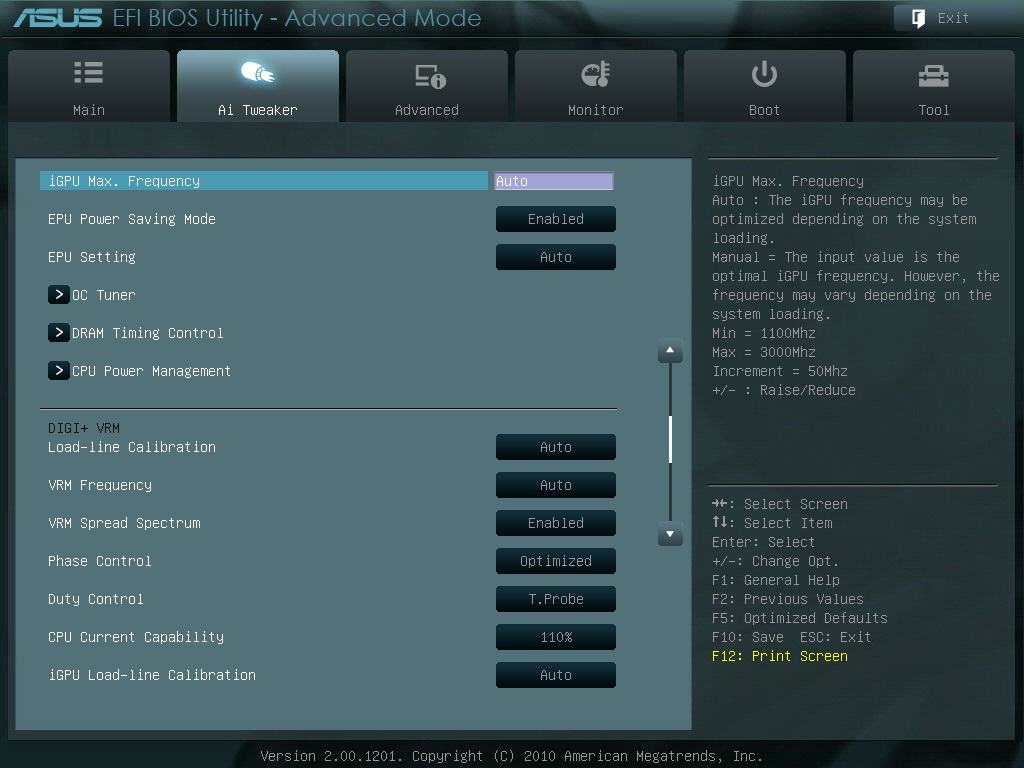

UEFI-Screens:





Reviews:

Test: ASUS P8Z68-V Pro - was kann Intels neuer Chipsatz? - Hardwareluxx
ASUS P8Z68-V Pro (Intel Z68) Motherboard Review :: TweakTown USA Edition
ASUS P8Z68-V PRO Review: Our First Z68 Motherboard - Anandtech
ASUS P8Z68-V PRO and Intel Z68 chipset review - Hexus




Wichtige Links:

- Herstellerseite

- UEFI/BIOS-Updates, Treiber und Co.

- CPU-Support List

- Qualified Vendor List

- Geizhals-Link

zum Inhaltsverzeichnis​

xxxP8Z68 Deluxe(/GEN3)

Spezifikationen:

Spoiler

CPU:

Intel® Socket 1155 The 2nd Generation Core™ i7/Core™ i5/Core™ i3 Processors
Supports Intel® 32 nm CPU
Supports Intel® Turbo Boost Technology 2.0
* The Intel® Turbo Boost Technology 2.0 support depends on the CPU types.



Chipset:

Intel® Z68



Memory:

4 x DIMM, Max. 32GB, DDR3 2200(O.C.)/2133(O.C.)/1866(O.C.)/1600/1333/1066 Hz Non-ECC, Un-buffered Memory
Dual Channel Memory Architecture
Supports Intel® Extreme Memory Profile (XMP)
* Hyper DIMM support is subject to the physical characteristics of individual CPUs.
* Refer to ASUSTeK Computer Inc. or user manual for the Memory QVL (Qualified Vendors Lists).
* Due to CPU behavior, DDR3 2200/2000/1800 MHz memory module will run at DDR3 2133/1866/1600 MHz frequency as default.



Multi-GPU Support:

Supports NVIDIA® Quad-GPU SLI™ Technology
Supports AMD® Quad-GPU CrossFireX™ Technology



Expansion Slots:

2 x PCIe 2.0 x16 (x16 or dual x8)
(beim GEN3-Modell sind es 2x PCIe 3.0 x16 Slots, x16 or dual x8)
1 x PCIe 2.0 x16 (x4 mode, black) *1
2 x PCIe 2.0 x1
2 x PCI



Storage:

Intel® Z68 chipset :
2 x SATA 6Gb/s port(s), gray
4 x SATA 3Gb/s port(s), blue
Support Raid 0, 1, 5, 10
Support Intel® Smart Response Technology
Marvell® PCIe 9128 controller :
2 x SATA 6Gb/s port(s), navy blue
JMicron® JMB362 controller : *2
1 x eSATA 3G port(s), red
1 x Power eSATA 3Gb/s port(s), green



LAN:

Intel® 82579, 1 x Gigabit LAN Controller
Realtek® 8111E , 1 x Gigabit LAN Controller
Dual Gigabit LAN controllers- 802.3az Energy Efficient Ethernet (EEE) appliance
Intel® LAN- Dual interconnect between the Integrated LAN controller and Physical Layer (PHY)



Bluetooth:

Bluetooth V2.1+EDR
ASUS BT GO! Utility



Audio:

Realtek® ALC 889 8-Channel High Definition Audio CODEC
- Supports : Jack-detection, Multi-streaming, Front Panel Jack-retasking
Audio Feature :
- Absolute Pitch 192kHz/ 24-bit True BD Lossless Sound
- Blu-ray audio layer Content Protection
- DTS Surround Sensation UltraPC
- Coaxial and Optical S/PDIF out ports at back panel



IEEE 1394:

VIA® 6315N controller
2 x IEEE 1394a port(s)
(1 at mid-board, 1 at back panel)



USB Ports:

NEC® USB 3.0 controller :
4 x USB 3.0 port(s) (2 at back panel, blue, 2 at mid-board)
Intel® Z68 chipset :
12 x USB 2.0 port(s) (8 at back panel, , 4 at mid-board)



Overclocking Features:

Overclocking Protection :
- ASUS C.P.R.(CPU Parameter Recall)



Special Features:

ASUS Dual Intelligent Processors 2 with DIGI+ VRM :
ASUS TPU :
- Auto Tuning
- TurboV
- TPU switch
ASUS EPU :
- EPU
- EPU switch
ASUS Digital Power Design :
- Industry leading Digital 16 Phase Power Design
(12 -phase for CPU, 4 -phase for iGPU)
- ASUS DIGI+ VRM Utility
ASUS BT GO! :
- Folder Sync
- BT Transfer
- Shot & Send
- BT to Net
- Music Player
- Personal Manager
ASUS BT Turbo Remote :
- Exclusive Smartphone Interface supporting iPhone, Android, Windows Mobile, and Symbian systems
ASUS Exclusive Features :
- MemOK!
- AI Suite II
- AI Charger
- Anti-Surge
- ASUS UEFI BIOS EZ Mode featuring friendly graphics user interface
ASUS Quiet Thermal Solution :
- Stylish Fanless Design Heat-pipe solution
- ASUS Fan Xpert
ASUS EZ DIY :
- ASUS Q-Shield
- ASUS O.C. Tuner
- ASUS CrashFree BIOS 3
- ASUS EZ Flash 2
ASUS Q-Design :
- ASUS Q-Code
- ASUS Q-LED (CPU/DRAM/VGA/Boot Device LED)
- ASUS Q-Slot
- ASUS Q-DIMM
- ASUS Q-Connector



Back I/O Ports:

1 x PS/2 keyboard/mouse combo port(s)
1 x Bluetooth module(s)
1 x eSATA 3Gb/s
1 x Power eSATA 3Gb/s
1 x IEEE 1394a
2 x LAN (RJ45) port(s)
2 x USB 3.0
8 x USB 2.0
1 x Coaxial S/PDIF out
1 x Optical S/PDIF out
6 x Audio Jack(s)
1 x Clear CMOS button(s)



Internal I/O Ports:

1 x USB 3.0 connector(s) support(s) additional 2 USB 3.0 port(s) (19-pin, blue)
2 x USB 2.0 connector(s) support(s) additional 4 USB 2.0 port(s)
4 x SATA 6Gb/s connector(s)
4 x SATA 3Gb/s connector(s)
1 x IEEE 1394a connector(s)
1 x CPU Fan connector(s) (4 -pin)
2 x Chassis Fan connector(s) (1 x 4 -pin, 1 x 3 -pin)
2 x Power Fan connector(s) (2 x 3 -pin)
1 x S/PDIF out Header(s)
1 x 24-pin EATX Power connector(s)
1 x 8-pin ATX 12V Power connector(s)
1 x Front panel audio connector(s) (AAFP)
1 x System panel(s) (Q-Connector)
1 x MemOK! button(s)
1 x TPU switch(es)
1 x EPU switch(es)
1 x Power-on switch(es)
1 x Reset switch(es)



Accessories:

User's manual
ASUS Q-Shield
2 x Serial ATA 3.0Gb/s cable(s)
4 x Serial ATA 6.0Gb/s cable(s)
1 x SLI bridge(s)
1 x Q-connector(s) (2 in 1)
1 x ASUS Front Panel USB 3.0 Box(es)



BIOS:

64 Mb Flash ROM, EFI AMI BIOS, PnP, DMI2.0, WfM2.0, SM BIOS 2.5, ACPI 2.0a, Multi-language BIOS, ASUS EZ Flash 2, ASUS CrashFree BIOS 3, F12 PrintScreen Function



Manageability:

WfM 2.0, DMI 2.0, WOL by PME, WOR by PME, PXE



Support Disc:

Drivers
ASUS Utilities
ASUS Update
Anti-virus software (OEM version)



Form Factor:

ATX Form Factor
12 inch x 9.6 inch ( 30.5 cm x 24.4 cm )



Note:

*1: Compatible with PCIe x1 and x4 devices.
*2: These SATA ports are for data hard drives only. ATAPI devices are not supported.

UEFI-Screens:

folgt



Reviews:

folgt



Wichtige Links:

- Herstellerseite

- UEFI/BIOS- Updates, Treiber und Co.

- CPU-Support List

- Qualified Vendor List

- Geizhals-Link

zum Inhaltsverzeichnis​

xxxKompatibilität - Arbeitsspeicher​

In der Regel gibt es da selten Fälle, wo der Arbeitsspeicher rumzickt. Dennoch sollte man die RAM-Kits, die Art der RAM-Konfiguration und das jeweilige Board-Modell in einer Liste sammeln:


2*2 GB:

G.Skill ECO DIMM Kit 4GB PC3-12800U CL7-8-7-24 (DDR3-1600) (F3-12800CL7D-4GBECO) (P8Z68-V Pro)


1*4 GB:




2*4 GB:

G.Skill RipJaws DIMM Kit 8GB PC3-12800U CL7-8-7-24-2T (DDR3-1600) (F3-12800CL7D-8GBRH) (P8Z68-V Pro)
TeamGroup Elite DIMM Kit 8GB PC3-10667U CL9-9-9-24 (DDR3-1333) (TED38192M1333HC9DC) (P8Z68-V Pro)
G.Skill RipJaws-X DIMM Kit 8GB PC3-10667U CL7-7-7-21 (DDR3-1333) (F3-10666CL7D-8GBXH) (P8Z68-V Pro)
G.Skill ECO DIMM Kit 8GB PC3-12800U CL8-8-8-24 (DDR3-1600) (F3-12800CL8D-8GBECO) (P8Z68-V Pro)
Corsair Vengeance DIMM Kit 8GB PC3-12800U CL8-8-8-24 (DDR3-1600) (CMZ8GX3M2A1600C8) (P8Z68-V, P8Z68-V Pro)
Kingston HyperX blu. DIMM Kit 8GB PC3-10667U CL9-9-9 (DDR3-1333) (KHX1333C9D3B1K2/8G) (P8Z68 Deluxe)
Corsair Vengeance DIMM Kit 8GB PC3-14900U CL9-10-9-27 (DDR3-1866) (CMZ8GX3M2A1866C9) (P8Z68 Deluxe)
Corsair Vengeance blau DIMM Kit 8GB PC3-12800U CL9-9-9-24 (DDR3-1600) (CMZ8GX3M2A1600C9B) (P8Z68-V)
Corsair XMS3 DIMM Kit 8GB PC3-10667U CL9-9-9-24 (DDR3-1333) (CMX8GX3M2A1333C9) (P8Z68-V Pro)
Corsair XMS3 DIMM Kit 8GB PC3-12800U CL9-9-9-24 (DDR3-1600) (CMX8GX3M2A1600C9) (P8Z68-V Pro)
Kingston HyperX DIMM Kit 8GB PC3-10667U CL7-7-7-20 (DDR3-1333) (KHX1333C7AD3K2/8G) (P8Z68-V Pro)
exceleram Sandy Bridge Rippler DIMM Kit 8GB PC3-12800U CL9-9-9-24 (DDR3-1600) (ERS303A) (P8Z68-V Pro)
G.Skill RipJaws-X DIMM Kit 8GB PC3-12800U CL9-9-9-24 (DDR3-1600) (F3-12800CL9D-8GBXL) (P8Z68 Deluxe)
Hynix DIMM 4GB PC3-10667U CL9 (DDR3-1333) (P8Z68 Deluxe)

xxxKompatibilität - CPU-Kühler​

Hier befindet sich die Liste der kompatiblen CPU-Kühler. Sollten unten stehende Bemerkungen fehlerhaft sein, bitte bescheid geben.




- Scythe Mugen 2 Rev. B Solange keine Module mit erhöhten Heatspreadern eingesetzt werden (z.B. diese RipJaws), gibt es keine Probleme.

- Noctua NH-D14 Achtung! Der oberste PCIe x1 Slot ist nicht mehr verwendbar! RAM-Module mit höhere Heatspreader sind nicht verwendbar!

- Scythe Shuriken Rev.B RAM-Module mit höheren Heatspreadern sollten vermieden werden.

- Thermalright Archon Es sind keine Probleme bekannt.

- Prolimatech Armageddon Es sind keine Probleme bekannt.

- Coolink Corator DS Der 1. RAM-Slot wird verdeckt. RAM-Module mit höhere Heatspreader sind nicht verwendbar!

- Thermalright Silver Arrow Es sind keine Probleme bekannt.

- Prolimatech Genesis Es sind keine Probleme bekannt.

- Corsair Hydro Series H70 Es sind keine sonderbaren Probleme bekannt.

- Thermalright Venomous X-Black Es sind keine Probleme bekannt.

- Thermalright Ultra-120 In Verbindung mit Sockel 1156-Halterungen gibt es keine Probleme.

- EKL Alpenföhn Brocken Es sind keine Probleme bekannt.

- Scythe Mugen 3 Solange keine Module mit erhöhten Heatspreadern eingesetzt werden (z.B. diese RipJaws), gibt es keine Probleme.

zum Inhaltsverzeichnis​

xxxWeitere Infos​

- Lucid Logix Virtu ist nur mit dem P8Z68-V und der Pro-Variante effektiv nutzbar. Das P8Z68 Deluxe bietet keinerlei Grafik-Ausgänge.
- Die USB3.0-Box als Front Panel, was normalerweise nur beim P8Z68 Deluxe dabei ist, gibt es separat nachzukaufen und ist somit bei den kleineren Boards ebenfalls nutzbar: Hardwareluxx - Preisvergleich


Hier sind noch ein paar Links zu anderen, passenden Themen:

http://www.hardwareluxx.de/community/f11/intel-sandy-bridge-lga1155-faq-infos-auf-seite-1-part-5-a-775738.html
http://www.hardwareluxx.de/community/f139/sammelthread-oc-prozessoren-intel-sockel-1155-sandy-bridge-laberthread-3-a-780949.html
http://www.hardwareluxx.de/community/f11/der-sockel-lga1155-quatschthread-part-5-a-789828.html



Sonstige Downloads:

- Lucid Virtu Treiber:

lucidlogix_downloads



Wie aktiviere ich das SSD-Caching Feature? (Intel Smart Response Technology)

Au-Ja! - Intels Smart Response Technology mit dem Z68-Chipsatz - 2/4



Wie richte ich mein System mit Virtu ein?

Klick



Bekannte Probleme und deren Lösungen:

DIE ANWENDUNG DER HIER BESCHRIEBENEN LÖSUNGEN ERFOLGT AUF EIGENE GEFAHR!


Einige Probleme und Lösungen, die bereits im Forum besprochen wurden.


Probleme

1. Der Rechner bootet gelegentlich nicht
2. Doppel-Boot nach Overclocking
3. Standby-Bug (S3), Monitor bleibt schwarz
4. CPU-Fan-Bug
5. Instabiles System wegen falscher RAM-Einstellungen
6. Kompatibilitätsprobleme mit der Tastatur
7. Die CPU-Temperaturen sind nach dem BIOS-Update um ca. 15 C° niedriger
8. Zeigergeschwindigkeit der Maus verlangsamt sich
9. No Physical Disk (beim Bootvorgang)
10. Microsoft .Net3.5 Framework lässt sich unter Windows 7 nicht installieren
11. Über eSata angeschlossene Geräte werden nicht erkannt
12. Lüfter lassen sich nicht leiser stellen
13. Blue Screen - F4 Error wegen korrupter SSD
14. In unregelmäßigen Abständen kommt es zu kurzen (manchmal auch längeren) Freezes
15. Sudden Death of SSD - Die SSD wird im BIOS nicht mehr erkannt
16. Ziel führender Einsatz von Lucid Virtu und Intel Quick Sync
17. CPU-Kühler lassen sich nicht montieren oder verdecken auf Grund ihrer Größe diverse Slots
18. ASUS AI Suite II lässt sich nicht installieren (auch nicht mit Hilfe des AI Suite II Patchers)
19. Die USB 3.0-Anschlüsse (3. + 4. Port vorne am Gehäuse) funktionieren nicht
20. Power On by PS/2 Keyboard funktioniert nicht
21. Instabiles System nach BIOS-Update


Lösungen

1. Nach RESET die Lüfter-Grenzwerte im BIOS unter Advanced-Mode herabsetzen (Nichtsdestotrotz muss stets auf eine angemessene Kühlung des Systems geachtet werden!)
2. BIOS 0706* - oder - BCLK-Wert im BIOS auf 100,0 MHz stellen
3. BIOS 0706* - oder - Internal PLL Overvoltage im BIOS deaktivieren (Bei OC über 4,7 GHz aktivieren)
4. BIOS 0706* - oder - BIOS 0606
5. BIOS 0706* - oder - Aktivierung des X.M.P.-Modes im BIOS-Setup (nicht alle RAM-Typen sind für den X.M.P.-Modus geeignet)
6. BIOS 0706* - oder - die USB-Tastatur einfach an einen USB 3.0 Port anschließen
7. Kein Fehler! Die CPU-Temperaturen sind dieselben wie vor dem BIOS-Update, aber ASUS hat die Art der Temperaturmessung mit den BIOS-Versionen 0603/0606 geändert. Die Temperaturen basieren nach dem Update nicht mehr auf tj.max-Temps (CPU-Kern), sondern auf tcase-Temps (CPU-Umgebung). Der Unterschied zwischen tcase-Temps und tj.max-Temps beträgt ca. 15 C°.
8. Möglicherweise Konflikte mit anderen Ports. Ursache ungeklärt!
9. Marvell Speicher-OPROM im BIOS deaktivieren
10. Kein Bug! Microsoft .Net3.5 Framework ist Teil von Windows 7
11. Hot-Plug im Bios aktivieren (Geräte können dann auch sicher entfernt werden)
12. Regulierung der Lüfter über Fan Xpert oder über eine zusätzlich montierte Lüfter-Steuerung
13. Keine Lösung!
14. LPM-Fix für den Intel SATA III-Port ausführen
15. Keine Lösung! - RMA anfordern
16. Einige positive Testergebnisse gab es bei der En-/Decodierung von Videos, allerdings nur bei gewissen Ausgangsformaten.
Vorteile bringt die Technologie beim Einsatz von zwei oder mehreren Monitoren, sofern iGPU-Anschlüsse vorhanden sind.
Warum die Deluxe-Version ohne Onboard-Grafikanschlüsse ausgestattet wurde, bleibt uns ein Rätsel.
17. Kühler-Empfehlungen auf Seite 1 dieses Threads beachten
18. Keine Lösung!
19. Im BIOS unter Onboard Devices Configuration muss der PCI Express X16_3 Slot auf AUTO gestellt sein. Die Modi X4 oder X1 deaktivieren die erwähnten USB3.0-Anschlüsse. (Dieses Problem betrifft nicht die Deluxe-Version.)
20. Keine Lösung!
21. ASUS empfiehlt dringend auf folgende Kombinationen zu achten:
BIOS 0501 mit IRST-Treiber 10.5
BIOS 0606 (0603 für Deluxe) mit IRST-Treiber 10.6

*Derzeit nur für P8Z68 Deluxe verfügbar

- Über die Software lassen sich nur PWM-Lüfter regeln. 3 Pin Lüfter kann man nur über das BIOS etwas bremsen/einstellen.
Per Nanoxia PWMX kann man 3 Pin Lüfter zu 4 Pin PWMs aufrüsten, wird leider nicht mehr produziert.

- Die ganzen Anzeigen sind nicht wirklich immer richtig.
Teilweise werden 0V oder 23V auf 12V und 5V Schiene oder -30° und mehr Mainbordtemperatur angezeigt ohne dass was ist. Nehmt lieber Aida oder HW-Monitor.

- Thermalright HR-02 Macho - Montage:

dann passt es:
http://www.bieberbach.org/bilder/macho_p8z68v0.jpg
Danke mauorrizze
Es gibt aber bald vom Hersteller auch neue Halter wer nicht basteln will.

Das sollte für den Anfang reichen. Natürlich muss hier und da noch ausgebaut werden. Hierbei hoffe ich zusätzlich auf eure Unterstützung. Änderungen/Verbesserungen sehe ich selbstverständlich gern entgegen (auch per PN).


Euer FM4E



[Phreeze_lu]

ja die richtigen Treiber wählen wär schonmal gut es kann immer sein, dass eine "deluxe" version z.b nen Intel Lan-controller hat, und die "pro" version nen marvell und die "normal"-version nen broadcomm...



[FiffiNo3]

Hast du schonmal diese Treiber hier ausprobiert?

usb und ethernet anhand dieser treiber einwandfrei ans laufen bekommen
bt hab ich eh deaktiviert....



[Nacrana]

Ich raffs nicht.

Kann den F6-Treiber nicht installieren bei der Windows 8 Installation. Bin ich zu blöd?
Bin niemals vorher daran gescheitert.
Mein P8Z68 Deluxe sagt immer, dass er nichts findet (geräte)
Habe den Treiber von der DL Page bei ASUS genommen. Danach den aktuellen RST und nun steh ich dumm da.

Ideen?



[FiffiNo3]

Hat f6 nicht mit raid zu tun? Alle entsprechenden Einstellungen im BIOS schon gecheckt?


Von meinem iPhone gesendet.



[Nacrana]

Optimized defaluts. Er meckert dennoch rum dass er keinen Treiber hat. Die Intel SSDs werden aber im BIOS normal erkannt. Steht auch auf AHCI.
Bin am verzweifeln?!

€:


F*** dich Windows!
ISO erneut gebrannt... Laufwerke werden instant erkannt.
FU! FU! FU!
Hätte schon lange durch sein können... BIOS zurückgesetzt usw. FU!



[FiffiNo3]

Optimized defaluts. Er meckert dennoch rum dass er keinen Treiber hat. Die Intel SSDs werden aber im BIOS normal erkannt. Steht auch auf AHCI.
Bin am verzweifeln?!

€:


F*** dich Windows!
ISO erneut gebrannt... Laufwerke werden instant erkannt.
FU! FU! FU!
Hätte schon lange durch sein können... BIOS zurückgesetzt usw. FU!

Hahaha.


Von meinem iPhone gesendet.



[DarkNolan]

mal ne andere Frage:
ich habe ne 580GTX Grafikkarte, die 2 DVI und HDMI Ausgang hat, allerdings kein Triple Monitor unterstützt (hab meine 2 DELLs dranhängen). Will jetzt noch den HDMI benutzen um meine TV als 3ten Schirm zu nutzen.
Gibt's ne Möglichkeit auf der "alten" 580GTX den 3ten Ausgang zusätzlich zu nutzen ? (Spezialtreiber oder so?)
oder kann ich irgendwie die Onboardgrafikkarte zusätzlich benutzen, und über die den Fernseher als 3ten Monitor benutzen ?

Schließe den tv am mobo an, du kannst aber nicht auf 3 Spielen. Habe so meine 3 x 23" angeschlossen funktioniert einwandfrei

Gesendet von meinem LT18i mit der Hardwareluxx App



[Nacrana]

Hahaha.


Von meinem iPhone gesendet.

Hatte in den letzten 8 Jahren seitdem ich in der IT dabei bin, nicht eine korrupte ISO. Nicht eine! Und dann sowas behindertes...



[FiffiNo3]

kenne ich



[topol]

Hallo,
aus heiterem Himmel (seit dem letzten Neustart) bekomme ich von Windows 7 x64 diesen BSOD:

http://www10.pic-upload.de/09.02.13/mddqmcpk3wx1.jpg

und es geht gar nicht bis zum Desktop. Dasselbe Verhalten auch mit der Setup-
CD. Ein Kubuntu fuhr ohne Zucken hoch.

Es lief bis dato mit 4x4 Corsair Vengeance, längere Zeit schon. Reproduzierbar bis jetzt ist nur,
dass dieser BSOD dann nicht auftritt, wenn die hinteren zwei Riegel komplett oder einer weg sind,
heisst, das Ganze tritt mit zwei oder drei aktiven Riegeln nicht auf. Egal mit welchen der vier, und
in welchem Slot - kommt der vierte ins Spiel, BSOD. So dass ich den RAM selbst als Fehlerquelle erst
einmal ausschliesse.

Ein BIOS-Update brachte keine Änderung.

Über die Bedeutung dieses BSODs tappe ich im Dunkeln. Hatte ihn schon mal jemand auf dem Schirm,
und kann mir etwas dazu sagen? Wo könnte ich noch ansetzen?

MB: P8Z68V-Pro/GEN3; CPU: i7; RAM: jetzt 12Gb (drei 4er Riegel).


Danke im voraus für Antworten.



[marvinator]

Hey,

mal eine Frage: Welche UEFI-Version steckt im 3603 BIOS für's 'P8Z68-V'? Oder konkreter: lässt sich "Ultra Fast Boot" (Win8) mit dem Board nutzen? Ich habe keine Angabe über den UEFI-Standard finden können.

Danke



[karod3]

@Topol

Entweder die Dram voltage eine Stufe anhaben.
Oder wenn das nichts bringt die VccIO. Aber laut Datenblatt Seite 327 nicht über 1,10V http://www.intel.com/content/dam/doc/datasheet/6-chipset-c200-chipset-datasheet.pdf



[blackbandt]

hi

ich brauch mal kurz Hilfe

also ich besitze nen i5 2500K auf dem Asus P8Z68-V pro und möchte die Cpu Oc. Habe damit auch angefangen aber irgendwie haut meine Spannungen nicht ganz hin. Und da wollte ich euch Fragen ob ich irgendwo nen fehler hab.

Also ich bin wie folgt vor gegangen

Multi auf 40 für 4GHZ
offset -0,005 das er mir im Bios 1.156 anzeigt
LLC auf regular

hier mal nen Bild



Wenn ich jetzt mit den einstellung prime starte um mir die vcore der Cpu unter Last anzeigen zu lassen. Zeigt er mir Folgede werte

1.264V
1.272V

die sind immer so abwechselnd. Meine Frage ist, warum zeigt er mir im Bios 1.156 an und unter prime gehen die werte auf 1.264 bzw 1,272?

Wenn ich ein Offset von -100 nehme zeigt er mir eine Vcore im Bios von 1.054 an und unter last

1.176v
1.184v
1.192v

Kann mir da einer helfen oder ist das Normal ?



[gR3iF]

Turbo und so im BIOS nicht aktiv also alles normal



[blackbandt]

aber warum zeigt er mir im Bios 1.054 an wenn ich ein offset von - 100 habe und im Windows unter last liegen dann die 1.184 an? Ich dachte das unter last weniger anliegen muß als im Bios. Und Turbo usw hab ich an

hier mal noch die anderen Einstellung



[marvinator]

Nimm besser den Manuel Mode und Gib die Wunsch vcore so ein. Das offset Ding macht was es will.

Gesendet von meinem GT-I9001 mit der Hardwareluxx App



[topol]

@Topol

Entweder die Dram voltage eine Stufe anhaben.
Oder wenn das nichts bringt die VccIO. Aber laut Datenblatt Seite 327 nicht über 1,10V http://www.intel.com/content/dam/doc/datasheet/6-chipset-c200-chipset-datasheet.pdf

Danke. Brachte leider beides keine Änderung.
Nachdem ich nun gesehen habe, dass der Bootvorgang bei der classpnp.sys hängt, suche ich das Problem erstmal woanders: http://www.hardwareluxx.de/communit...-bootvorgang-tagebuch-mit-loesung-855390.html . Und einmal bootete es auch bis zur Problemdiagnose durch, verabschiedete sich im Lauf dieser auch wieder, dieses Mal mit einem anderen BSOD:
http://www7.pic-upload.de/11.02.13/vzs1lowhrwl6.jpg



[blackbandt]

Alles klar danke. Da frag ich mich wenn es nicht hinhaut warum die es mit verbaut haben. Sehr ärgerlich



[karod3]

@blackbandt
das liegt an DynamicVID.

Das bedeutet die CPU bzw die Spannungsregler geben die Spannung je nach Belastung (Stromfluss (ampère)) vor.
Mit dem Offset Wert -100 oder so stellst du einen um 100 mV geringeren Spannungswert ein, als den der der Spannungscontroller für die jeweilige Last auswählen würde.

Du kannst es dir wie eine Gerade vorstellen, die mit höherem Takt steigt.
Und ein Offset man eben eine Abweichung nach oben oder unten (je nachdem ob + oder -offset) von dieser Kurve.

Wenn es interessiert, habe hier was ergooglet:
Die VID bei Intel-CPUs - Mythos oder Stunde der Wahrheit?

---------- Post added at 15:21 ---------- Previous post was at 15:21 ----------

Oben bei dem Logo auf den Link "alles lesen" klicken



[Andy_20]

Kann mir da einer helfen oder ist das Normal ?

Das ist normal da im BIOS der CPU ja nicht voll ausgelastet ist und nicht alle Kerne Strom ziehen.


PS: Warum machst du dir das mit dem BIOS fotografieren so schwer -> USB-Stick rein und F12 drücken .



[blackbandt]

Ich gebe Offset - 0,100 ein oder is das falsch.



[karod3]

Kommt darauf an.
Was willst du denn erreichen?

Du stellst halt bei Offset mit ausprobieren den Wert ein, bis es zb bei prime95 unter Last alles stabil ist.
Erreichst du zb. mit -0,1 bei Prime unter Last 1,23V und damit ist es noch nicht stabil brauchst du mehr Spannung.
Also nimmst du dann -0,05 oder gar +0,05 Dann sollten in beim Testen mit Prime 1,28V oder so angezeigt werden.

Wenn das immer noch nicht reicht gehts weiter hoch auf +0,1

Wobei ich jetzt nicht mehr ausm Kopf weiß, wie fein man es einstellen kann. Ich würde kleine Schritte machen. 0,025 oder so



[blackbandt]

Ok naja ich hab halt mit minus 0.050 angefangen und bin jetzt bei minus 0.100 und da zeigt er mir unter last Folgende werte an

1.176v
1.184v
1.192v

Schwankend halt



[Andy_20]

Die schwankenden Spannungen sind egal, wichtig ist das er stabil ist. Du probierst aus bis wohin es stabil ist und gibst dann zu den letzten Punkt wo keine Fehler kommen noch eine kleine Reserve hinzu. Ich hab bei meinem 2600K mit Offset -0,020 bei 4GHz. Zum testen habe ich folgendes Programm genutzt: Klick mich



[Phreeze_lu]

naja, Schwankungen sind nicht wirklich egal.
Wenn du ein gutes Markennetzteil hast, schwanken die Spannungen weitaus weniger als mit einem "600watt für 50euro"-Netzteil Die Seasonic etc. kosten nicht umsonst 100euro+.
Das Offset kannsde quasi knicken. Gib manuell die Voltzahl ein. Achte auch darauf, dass eventuelle Stromsparmodi ausgeschaltet sind, oder automatisches heruntertakten. (gibt doch bestimmt irgendwo nen Overclocking für Dummies-thread...)



[blackbandt]

Ich hab kein billig nezteil OS nen bq cm 480w



[gR3iF]

Das ist doch Quark....


Gerade bei den 1155er Intel ist doch der Clou, dass man den Turbo zum ocen nehmen kann und damit die Cpu immernoch runtertaktet.



[blackbandt]

also nehmt es mir nicht Übel aber ich bin jetzt mehr verwirrt als vorher.



[Andy_20]

naja, Schwankungen sind nicht wirklich egal.
Wenn du ein gutes Markennetzteil hast, schwanken die Spannungen weitaus weniger als mit einem "600watt für 50euro"-Netzteil Die Seasonic etc. kosten nicht umsonst 100euro+.
Das Offset kannsde quasi knicken. Gib manuell die Voltzahl ein. Achte auch darauf, dass eventuelle Stromsparmodi ausgeschaltet sind, oder automatisches heruntertakten. (gibt doch bestimmt irgendwo nen Overclocking für Dummies-thread...)

Es ist richtig das ein gutes Netzteil weniger schwankt. Aber selbst bei meinem Corsair AX850 welches eigentlich völlig überdimensioniert ist, schwankt die CPU Spannung und das bei fast Platin-Werten. Jeder CPU hat seine eigene VID, solange die Vcore nicht massiv schwankt ist alles im grünen Bereich.
Die offset-Funktion macht viel mehr Sinn als eine feste Vcore einzustellen. Eine feste Vcore heißt im Idle wesentlich mehr Strom zu verbraten und somit Hitze zu erzeugen. Genauso die Stromsparmodis ausschalten oder automatisches Heruntertakten sind sinnvoll, wann benötigst du schonmal dauerhaft volle Power und merkst einen Unterschied? Außer natürlich in Benchmarks.

also nehmt es mir nicht Übel aber ich bin jetzt mehr verwirrt als vorher.

Ich habe es bei mir zum Beispiel so gemacht wie im Anhang. Wenig Stromverbrauch im Idle und gute Power wenn ich sie brauche.



[karod3]

Ich nutze auch den Offset Modus. Also damit bleibt EIST an. 4,5 ghz (1,36V) unter Last und 1,6 Ghz (1,0V) im Leerlauf bzw. beim Surfen usw.

Nur habe ich sämtliche C States (C1E, C3, C6) deaktiviert im Bios, weil dann mein Bequiet Netzteil zyklisch fiept. Was beim arbeiten/surfen etc nervt
