[Sammelthread] Asus P8Z68-V(/GEN3) / P8Z68-V Pro(/GEN3) / P8Z68 Deluxe(/GEN3) (Intel Z68)

Asus P8Z68-V(/GEN3) / P8Z68-V Pro(/GEN3) / P8Z68 Deluxe(/GEN3) - Sammelthread

xxxInhaltsverzeichnis:

• P8Z68-V(/GEN3)

• P8Z68-V Pro(/GEN3)

• P8Z68 Deluxe(/GEN3)

• Kompatibilität - Arbeitsspeicher

• Kompatibilität - CPU-Kühler

• Weitere Infos

Ein Hinweis vorweg: Die Mainboard-Modelle mit PCI-Express der 3. Generation (GEN3) sind mit den Vorgängermodellen zu 100% identisch, was die Ausstattung angeht. Lediglich die PCI-Express 3.0 Kompatibilität wurde jeweils für die ersten beiden PCI-Express x16 Slots ergänzt.

xxxP8Z68-V(/GEN3)​

Spezifikationen:

Spoiler

CPU:

Intel® Socket 1155 The 2nd Generation Core™ i7/Core™ i5/Core™ i3 Processors
Supports Intel® 32 nm CPU
Supports Intel® Turbo Boost Technology 2.0



Chipset:

Intel® Z68



Memory:

4 x DIMM, Max. 32GB, DDR3 2200(O.C.)/2133(O.C.)/1866(O.C.)/1600/1333/1066 Hz Non-ECC, Un-buffered Memory
Dual Channel Memory Architecture
Supports Intel® Extreme Memory Profile (XMP)
* Hyper DIMM support is subject to the physical characteristics of individual CPUs.
* Refer to ASUSTeK Computer Inc. or user manual for the Memory QVL (Qualified Vendors Lists).
* Due to CPU behavior, DDR3 2200/2000/1800 MHz memory module will run at DDR3 2133/1866/1600 MHz frequency as default.



Graphic:

Integrated Graphics Processor
Multi-VGA output support : HDMI/DVI/RGB ports
- Supports HDMI with max. resolution 1920 x 1200 @ 60 Hz
- Supports DVI with max. resolution 1920 x 1200 @ 60 Hz
- Supports RGB with max. resolution 2048 x 1536 @ 75 Hz
Maximum shared memory of 1748 MB



Multi-GPU Support:

Supports NVIDIA® Quad-GPU SLI™ Technology
Supports AMD® Quad-GPU CrossFireX™ Technology

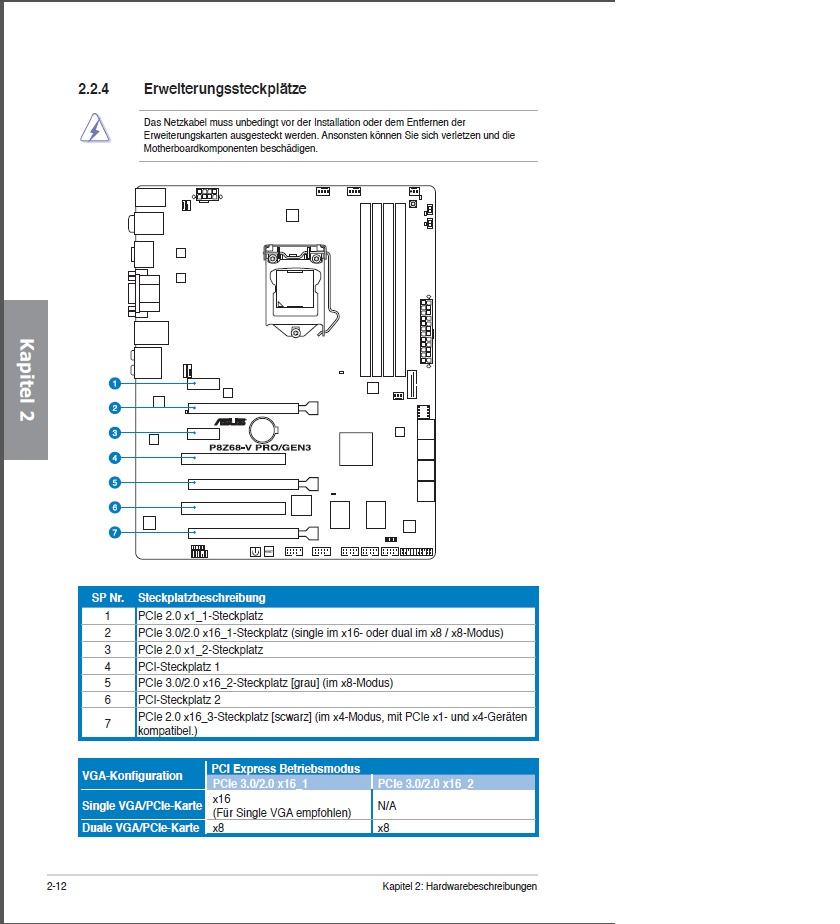

Expansion Slots:

2 x PCIe 2.0 x16 (x16 or dual x8)
(beim GEN3-Modell sind es 2x PCIe 3.0 x16 Slots, x16 or dual x8)
1 x PCIe 2.0 x16 (x4 mode, black) *1
2 x PCIe x1
2 x PCI



Storage:

Intel® Z68 chipset :
2 x SATA 6Gb/s port(s), gray
4 x SATA 3Gb/s port(s), blue
Support Raid 0, 1, 5, 10
Support Intel® Smart Response Technology
JMicron® JMB362 controller : *2
1 x eSATA 3G port(s), red



LAN:

Intel® 82579, 1 x Gigabit LAN Controller
Intel® LAN- Dual interconnect between the Integrated LAN controller and Physical Layer (PHY)



Bluetooth:

Bluetooth V2.1+EDR
ASUS BT GO! Utility



Audio:

Realtek® ALC 892 8-Channel High Definition Audio CODEC
- Supports : Jack-detection, Multi-streaming, Front Panel Jack-retasking
Audio Feature :
- Blu-ray audio layer Content Protection
- Optical S/PDIF out port(s) at back panel



USB Ports:

ASMedia® USB 3.0 controller :
4 x USB 3.0 port(s) (2 at back panel, blue, 2 at mid-board)
Intel® Z68 chipset :
12 x USB 2.0 port(s) (6 at back panel, black+red, 6 at mid-board)



Overclocking Features:

Overclocking Protection :
- ASUS C.P.R.(CPU Parameter Recall)



Special Features:

ASUS Dual Intelligent Processors 2 with DIGI+ VRM :
ASUS TPU :
- Auto Tuning
- TurboV
- GPU Boost
- TPU switch
ASUS EPU :
- EPU
- EPU switch
ASUS Digital Power Design :
- Industry leading Digital 16 Phase Power Design
(12 -phase for CPU, 4 -phase for iGPU)
- ASUS DIGI+ VRM Utility
ASUS BT GO! :
- Folder Sync
- BT Transfer
- Shot & Send
- BT to Net
- Music Player
- Personal Manager
ASUS BT Turbo Remote :
- Exclusive Smartphone Interface supporting iPhone, Android, Windows Mobile, and Symbian systems
ASUS Exclusive Features :
- MemOK!
- AI Suite II
- AI Charger+
- Anti-Surge
- ASUS UEFI BIOS EZ Mode featuring friendly graphics user interface
- Disk Unlocker
ASUS Quiet Thermal Solution :
- Stylish Fanless Design Heat-sink solution
- ASUS Fan Xpert
ASUS EZ DIY :
- ASUS Q-Shield
- ASUS O.C. Tuner
- ASUS CrashFree BIOS 3
- ASUS EZ Flash 2
ASUS Q-Design :
- ASUS Q-LED (CPU/DRAM/VGA/Boot Device LED)
- ASUS Q-Slot
- ASUS Q-DIMM
- ASUS Q-Connector



Back I/O Ports:

1 x Bluetooth module(s)
1 x DVI
1 x D-Sub
1 x HDMI
1 x eSATA 3Gb/s
1 x LAN (RJ45) port(s)
2 x USB 3.0
6 x USB 2.0
1 x Optical S/PDIF out
6 x Audio Jack(s)



Internal I/O Ports:

1 x USB 3.0 connector(s) support(s) additional 2 USB 3.0 port(s) (19-pin, moss green)
3 x USB 2.0 connector(s) support(s) additional 6 USB 2.0 port(s)
2 x SATA 6Gb/s connector(s)
4 x SATA 3Gb/s connector(s)
2 x CPU Fan connector(s) (4 -pin)
2 x Chassis Fan connector(s) (1 x 4 -pin, 1 x 3 -pin)
2 x Power Fan connector(s) (3 -pin)
1 x S/PDIF out Header(s)
1 x 24-pin EATX Power connector(s)
1 x 8-pin ATX 12V Power connector(s)
1 x Front panel audio connector(s) (AAFP)
1 x System panel(s) (Q-Connector)
1 x MemOK! button(s)
1 x TPU switch(es)
1 x EPU switch(es)



Accessories:

User's manual
ASUS Q-Shield
2 x Serial ATA 3.0Gb/s cable(s)
2 x Serial ATA 6.0Gb/s cable(s)
1 x SLI bridge(s)
1 x Q-connector(s) (2 in 1)



BIOS:

64 Mb Flash ROM, EFI AMI BIOS, PnP, DMI2.0, WfM2.0, SM BIOS 2.5, ACPI 2.0a, Multi-language BIOS,
ASUS EZ Flash 2, ASUS CrashFree BIOS 3, F12 PrintScreen Function



Manageability:

WfM 2.0, DMI 2.0, WOL by PME, WOR by PME, PXE



Support Disc:

Drivers
ASUS Utilities
ASUS Update
Anti-virus software (OEM version)



Form Factor:

ATX Form Factor
12 inch x 9.6 inch ( 30.5 cm x 24.4 cm )



Note:

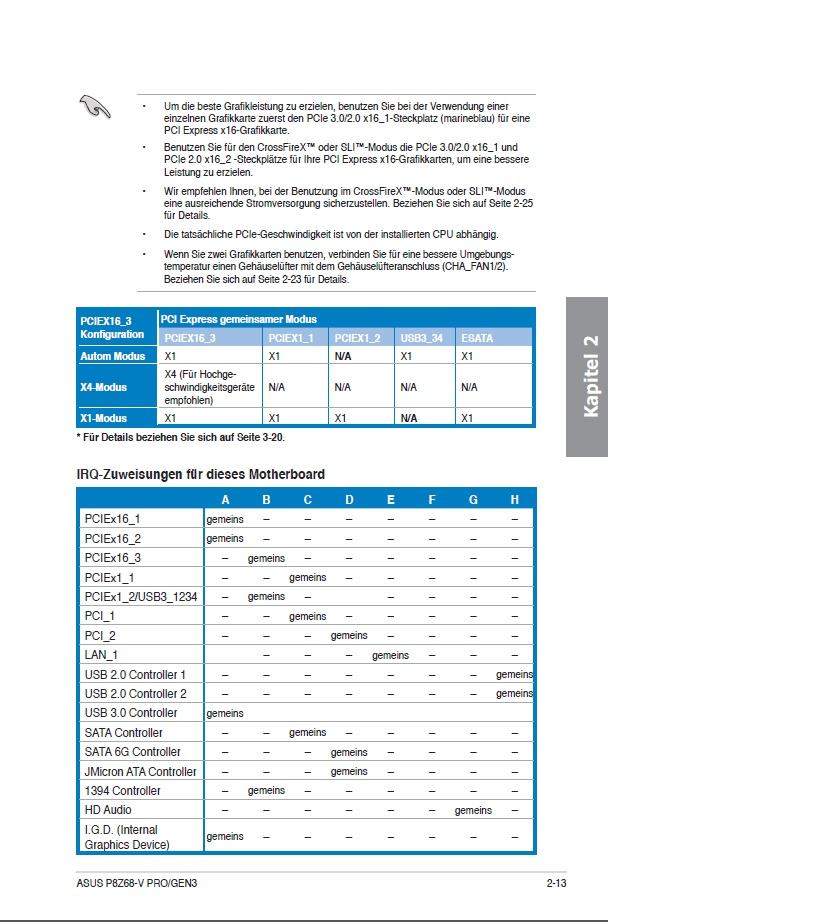

*1: The PCIe x16_3 slot shares bandwidth with PCIe x1_1 slot, PCIe x1_2 slot, USB3_34 and eSATA. The PCIe x16_3 default setting is in x1 mode.
*2: These SATA ports are for data hard drivers only. ATAPI devices are not supported.

UEFI-Screens:

folgt



Reviews:

folgt



Wichtige Links:

- Herstellerseite

- UEFI/BIOS-Updates, Treiber und Co.

- CPU-Support List

- Qualified Vendor List

- Geizhals-Link

zum Inhaltsverzeichnis​

xxxP8Z68-V Pro(/GEN3)

Spezifikationen:

Spoiler

CPU:

Intel® Socket 1155 The 2nd Generation Core™ i7/Core™ i5/Core™ i3 Processors
Supports Intel® 32 nm CPU
Supports Intel® Turbo Boost Technology 2.0



Chipset:

Intel® Z68



Memory:

4 x DIMM, Max. 32GB, DDR3 2200(O.C.)/2133(O.C.)/1866(O.C.)/1600/1333/1066 Hz Non-ECC, Un-buffered Memory
Dual Channel Memory Architecture
Supports Intel® Extreme Memory Profile (XMP)
* Hyper DIMM support is subject to the physical characteristics of individual CPUs.
* Refer to ASUSTeK Computer Inc. or user manual for the Memory QVL (Qualified Vendors Lists).
* Due to CPU behavior, DDR3 2200/2000/1800 MHz memory module will run at DDR3 2133/1866/1600 MHz frequency as default.



Graphic:

Integrated Graphics Processor
Multi-VGA output support : HDMI/DVI/RGB ports
- Supports HDMI with max. resolution 1920 x 1200 @ 60 Hz
- Supports DVI with max. resolution 1920 x 1200 @ 60 Hz
- Supports RGB with max. resolution 2048 x 1536 @ 75 Hz
Maximum shared memory of 1748 MB



Multi-GPU Support:

Supports NVIDIA® Quad-GPU SLI™ Technology
Supports AMD® Quad-GPU CrossFireX™ Technology



Expansion Slots:

2 x PCIe 2.0 x16 (x16 or dual x8)
(beim GEN3-Modell sind es 2x PCIe 3.0 x16 Slots, x16 or dual x8)
1 x PCIe 2.0 x16 (x4 mode, black) *1
2 x PCIe x1
2 x PCI



Storage:

Intel® Z68 chipset :
2 x SATA 6Gb/s port(s), gray
4 x SATA 3Gb/s port(s), blue
Support Raid 0, 1, 5, 10
Support Intel® Smart Response Technology
Marvell® PCIe SATA 6Gb/s controller : *2
2 x SATA 6Gb/s port(s), navy blue
JMicron® JMB362 controller : *2
1 x eSATA 3G port(s), red



LAN:

Intel® 82579, 1 x Gigabit LAN Controller



Bluetooth:

Bluetooth V2.1+EDR
ASUS BT GO! Utility



Audio:

Realtek® ALC 892 8-Channel High Definition Audio CODEC
- Supports : Jack-detection, Multi-streaming, Front Panel Jack-retasking
Audio Feature :
- Absolute Pitch 192kHz/ 24-bit True BD Lossless Sound
- Blu-ray audio layer Content Protection
- DTS Surround Sensation UltraPC
- Optical S/PDIF out port(s) at back panel



IEEE 1394:

VIA® 6308P controller
2 x IEEE 1394a port(s)
(2 at mid-board)



USB Ports:

ASMedia® USB 3.0 controller :
4 x USB 3.0 port(s) (2 at back panel, blue, 2 at mid-board)
Intel® Z68 chipset :
12 x USB 2.0 port(s) (6 at back panel, black+red, 6 at mid-board)



Overclocking Features:

Overclocking Protection :
- ASUS C.P.R.(CPU Parameter Recall)



Special Features:

ASUS Dual Intelligent Processors 2 with DIGI+ VRM :
ASUS TPU :
- Auto Tuning
- TurboV
- GPU Boost
- TPU switch
ASUS EPU :
- EPU
- EPU switch
ASUS Digital Power Design :
- Industry leading Digital 16 Phase Power Design
(12 -phase for CPU, 4 -phase for iGPU)
- ASUS DIGI+ VRM Utility
ASUS BT GO! :
- Folder Sync
- BT Transfer
- Shot & Send
- BT to Net
- Music Player
- Personal Manager
ASUS BT Turbo Remote :
- Exclusive Smartphone Interface supporting iPhone, Android, Windows Mobile, and Symbian systems
ASUS Exclusive Features :
- MemOK!
- AI Suite II
- AI Charger+
- Anti-Surge
- ASUS UEFI BIOS EZ Mode featuring friendly graphics user interface
- Disk Unlocker
ASUS Quiet Thermal Solution :
- Stylish Fanless Design Heat-sink solution
- ASUS Fan Xpert
ASUS EZ DIY :
- ASUS Q-Shield
- ASUS O.C. Tuner
- ASUS CrashFree BIOS 3
- ASUS EZ Flash 2
ASUS Q-Design :
- ASUS Q-LED (CPU/DRAM/VGA/Boot Device LED)
- ASUS Q-Slot
- ASUS Q-DIMM
- ASUS Q-Connector



Back I/O Ports:

1 x Bluetooth module(s)
1 x DVI
1 x D-Sub
1 x HDMI
1 x eSATA 3Gb/s
1 x LAN (RJ45) port(s)
2 x USB 3.0
6 x USB 2.0
1 x Optical S/PDIF out
6 x Audio Jack(s)



Internal I/O Ports:

1 x USB 3.0 connector(s) support(s) additional 2 USB 3.0 port(s) (19-pin, moss green)
3 x USB 2.0 connector(s) support(s) additional 6 USB 2.0 port(s)
4 x SATA 6Gb/s connector(s)
4 x SATA 3Gb/s connector(s)
2 x IEEE 1394a connector(s)
2 x CPU Fan connector(s) (4 -pin)
2 x Chassis Fan connector(s) (1 x 4 -pin, 1 x 3 -pin)
2 x Power Fan connector(s) (3 -pin)
1 x S/PDIF out Header(s)
1 x 24-pin EATX Power connector(s)
1 x 8-pin ATX 12V Power connector(s)
1 x Front panel audio connector(s) (AAFP)
1 x System panel(s) (Q-Connector)
1 x MemOK! button(s)
1 x TPU switch(es)
1 x EPU switch(es)



Accessories:

User's manual
ASUS Q-Shield
2 x Serial ATA 3.0Gb/s cable(s)
2 x Serial ATA 6.0Gb/s cable(s)
1 x SLI bridge(s)
1 x Q-connector(s) (2 in 1)
1 x ASUS USB 3.0 Bracket(s)



BIOS:

64 Mb Flash ROM, EFI AMI BIOS, PnP, DMI2.0, WfM2.0, SM BIOS 2.5, ACPI 2.0a, Multi-language BIOS,
ASUS EZ Flash 2, ASUS CrashFree BIOS 3, F12 PrintScreen Function



Manageability:

WfM 2.0, DMI 2.0, WOL by PME, WOR by PME, PXE



Support Disc:

Drivers
ASUS Utilities
ASUS Update
Anti-virus software (OEM version)



Form Factor:

ATX Form Factor
12 inch x 9.6 inch ( 30.5 cm x 24.4 cm )



Note:

*1: The PCIe x16_3 slot shares bandwidth with PCIe x1_1 slot, PCIe x1_2 slot, USB3_34 and eSATA. The PCIe x16_3 default setting is in x1 mode.
*2: These SATA ports are for data hard drivers only. ATAPI devices are not supported.

UEFI-Screens:





Reviews:

Test: ASUS P8Z68-V Pro - was kann Intels neuer Chipsatz? - Hardwareluxx
ASUS P8Z68-V Pro (Intel Z68) Motherboard Review :: TweakTown USA Edition
ASUS P8Z68-V PRO Review: Our First Z68 Motherboard - Anandtech
ASUS P8Z68-V PRO and Intel Z68 chipset review - Hexus




Wichtige Links:

- Herstellerseite

- UEFI/BIOS-Updates, Treiber und Co.

- CPU-Support List

- Qualified Vendor List

- Geizhals-Link

zum Inhaltsverzeichnis​

xxxP8Z68 Deluxe(/GEN3)

Spezifikationen:

Spoiler

CPU:

Intel® Socket 1155 The 2nd Generation Core™ i7/Core™ i5/Core™ i3 Processors
Supports Intel® 32 nm CPU
Supports Intel® Turbo Boost Technology 2.0
* The Intel® Turbo Boost Technology 2.0 support depends on the CPU types.



Chipset:

Intel® Z68



Memory:

4 x DIMM, Max. 32GB, DDR3 2200(O.C.)/2133(O.C.)/1866(O.C.)/1600/1333/1066 Hz Non-ECC, Un-buffered Memory
Dual Channel Memory Architecture
Supports Intel® Extreme Memory Profile (XMP)
* Hyper DIMM support is subject to the physical characteristics of individual CPUs.
* Refer to ASUSTeK Computer Inc. or user manual for the Memory QVL (Qualified Vendors Lists).
* Due to CPU behavior, DDR3 2200/2000/1800 MHz memory module will run at DDR3 2133/1866/1600 MHz frequency as default.



Multi-GPU Support:

Supports NVIDIA® Quad-GPU SLI™ Technology
Supports AMD® Quad-GPU CrossFireX™ Technology



Expansion Slots:

2 x PCIe 2.0 x16 (x16 or dual x8)
(beim GEN3-Modell sind es 2x PCIe 3.0 x16 Slots, x16 or dual x8)
1 x PCIe 2.0 x16 (x4 mode, black) *1
2 x PCIe 2.0 x1
2 x PCI



Storage:

Intel® Z68 chipset :
2 x SATA 6Gb/s port(s), gray
4 x SATA 3Gb/s port(s), blue
Support Raid 0, 1, 5, 10
Support Intel® Smart Response Technology
Marvell® PCIe 9128 controller :
2 x SATA 6Gb/s port(s), navy blue
JMicron® JMB362 controller : *2
1 x eSATA 3G port(s), red
1 x Power eSATA 3Gb/s port(s), green



LAN:

Intel® 82579, 1 x Gigabit LAN Controller
Realtek® 8111E , 1 x Gigabit LAN Controller
Dual Gigabit LAN controllers- 802.3az Energy Efficient Ethernet (EEE) appliance
Intel® LAN- Dual interconnect between the Integrated LAN controller and Physical Layer (PHY)



Bluetooth:

Bluetooth V2.1+EDR
ASUS BT GO! Utility



Audio:

Realtek® ALC 889 8-Channel High Definition Audio CODEC
- Supports : Jack-detection, Multi-streaming, Front Panel Jack-retasking
Audio Feature :
- Absolute Pitch 192kHz/ 24-bit True BD Lossless Sound
- Blu-ray audio layer Content Protection
- DTS Surround Sensation UltraPC
- Coaxial and Optical S/PDIF out ports at back panel



IEEE 1394:

VIA® 6315N controller
2 x IEEE 1394a port(s)
(1 at mid-board, 1 at back panel)



USB Ports:

NEC® USB 3.0 controller :
4 x USB 3.0 port(s) (2 at back panel, blue, 2 at mid-board)
Intel® Z68 chipset :
12 x USB 2.0 port(s) (8 at back panel, , 4 at mid-board)



Overclocking Features:

Overclocking Protection :
- ASUS C.P.R.(CPU Parameter Recall)



Special Features:

ASUS Dual Intelligent Processors 2 with DIGI+ VRM :
ASUS TPU :
- Auto Tuning
- TurboV
- TPU switch
ASUS EPU :
- EPU
- EPU switch
ASUS Digital Power Design :
- Industry leading Digital 16 Phase Power Design
(12 -phase for CPU, 4 -phase for iGPU)
- ASUS DIGI+ VRM Utility
ASUS BT GO! :
- Folder Sync
- BT Transfer
- Shot & Send
- BT to Net
- Music Player
- Personal Manager
ASUS BT Turbo Remote :
- Exclusive Smartphone Interface supporting iPhone, Android, Windows Mobile, and Symbian systems
ASUS Exclusive Features :
- MemOK!
- AI Suite II
- AI Charger
- Anti-Surge
- ASUS UEFI BIOS EZ Mode featuring friendly graphics user interface
ASUS Quiet Thermal Solution :
- Stylish Fanless Design Heat-pipe solution
- ASUS Fan Xpert
ASUS EZ DIY :
- ASUS Q-Shield
- ASUS O.C. Tuner
- ASUS CrashFree BIOS 3
- ASUS EZ Flash 2
ASUS Q-Design :
- ASUS Q-Code
- ASUS Q-LED (CPU/DRAM/VGA/Boot Device LED)
- ASUS Q-Slot
- ASUS Q-DIMM
- ASUS Q-Connector



Back I/O Ports:

1 x PS/2 keyboard/mouse combo port(s)
1 x Bluetooth module(s)
1 x eSATA 3Gb/s
1 x Power eSATA 3Gb/s
1 x IEEE 1394a
2 x LAN (RJ45) port(s)
2 x USB 3.0
8 x USB 2.0
1 x Coaxial S/PDIF out
1 x Optical S/PDIF out
6 x Audio Jack(s)
1 x Clear CMOS button(s)



Internal I/O Ports:

1 x USB 3.0 connector(s) support(s) additional 2 USB 3.0 port(s) (19-pin, blue)
2 x USB 2.0 connector(s) support(s) additional 4 USB 2.0 port(s)
4 x SATA 6Gb/s connector(s)
4 x SATA 3Gb/s connector(s)
1 x IEEE 1394a connector(s)
1 x CPU Fan connector(s) (4 -pin)
2 x Chassis Fan connector(s) (1 x 4 -pin, 1 x 3 -pin)
2 x Power Fan connector(s) (2 x 3 -pin)
1 x S/PDIF out Header(s)
1 x 24-pin EATX Power connector(s)
1 x 8-pin ATX 12V Power connector(s)
1 x Front panel audio connector(s) (AAFP)
1 x System panel(s) (Q-Connector)
1 x MemOK! button(s)
1 x TPU switch(es)
1 x EPU switch(es)
1 x Power-on switch(es)
1 x Reset switch(es)



Accessories:

User's manual
ASUS Q-Shield
2 x Serial ATA 3.0Gb/s cable(s)
4 x Serial ATA 6.0Gb/s cable(s)
1 x SLI bridge(s)
1 x Q-connector(s) (2 in 1)
1 x ASUS Front Panel USB 3.0 Box(es)



BIOS:

64 Mb Flash ROM, EFI AMI BIOS, PnP, DMI2.0, WfM2.0, SM BIOS 2.5, ACPI 2.0a, Multi-language BIOS, ASUS EZ Flash 2, ASUS CrashFree BIOS 3, F12 PrintScreen Function



Manageability:

WfM 2.0, DMI 2.0, WOL by PME, WOR by PME, PXE



Support Disc:

Drivers
ASUS Utilities
ASUS Update
Anti-virus software (OEM version)



Form Factor:

ATX Form Factor
12 inch x 9.6 inch ( 30.5 cm x 24.4 cm )



Note:

*1: Compatible with PCIe x1 and x4 devices.
*2: These SATA ports are for data hard drives only. ATAPI devices are not supported.

UEFI-Screens:

folgt



Reviews:

folgt



Wichtige Links:

- Herstellerseite

- UEFI/BIOS- Updates, Treiber und Co.

- CPU-Support List

- Qualified Vendor List

- Geizhals-Link

zum Inhaltsverzeichnis​

xxxKompatibilität - Arbeitsspeicher​

In der Regel gibt es da selten Fälle, wo der Arbeitsspeicher rumzickt. Dennoch sollte man die RAM-Kits, die Art der RAM-Konfiguration und das jeweilige Board-Modell in einer Liste sammeln:


2*2 GB:

G.Skill ECO DIMM Kit 4GB PC3-12800U CL7-8-7-24 (DDR3-1600) (F3-12800CL7D-4GBECO) (P8Z68-V Pro)


1*4 GB:




2*4 GB:

G.Skill RipJaws DIMM Kit 8GB PC3-12800U CL7-8-7-24-2T (DDR3-1600) (F3-12800CL7D-8GBRH) (P8Z68-V Pro)
TeamGroup Elite DIMM Kit 8GB PC3-10667U CL9-9-9-24 (DDR3-1333) (TED38192M1333HC9DC) (P8Z68-V Pro)
G.Skill RipJaws-X DIMM Kit 8GB PC3-10667U CL7-7-7-21 (DDR3-1333) (F3-10666CL7D-8GBXH) (P8Z68-V Pro)
G.Skill ECO DIMM Kit 8GB PC3-12800U CL8-8-8-24 (DDR3-1600) (F3-12800CL8D-8GBECO) (P8Z68-V Pro)
Corsair Vengeance DIMM Kit 8GB PC3-12800U CL8-8-8-24 (DDR3-1600) (CMZ8GX3M2A1600C8) (P8Z68-V, P8Z68-V Pro)
Kingston HyperX blu. DIMM Kit 8GB PC3-10667U CL9-9-9 (DDR3-1333) (KHX1333C9D3B1K2/8G) (P8Z68 Deluxe)
Corsair Vengeance DIMM Kit 8GB PC3-14900U CL9-10-9-27 (DDR3-1866) (CMZ8GX3M2A1866C9) (P8Z68 Deluxe)
Corsair Vengeance blau DIMM Kit 8GB PC3-12800U CL9-9-9-24 (DDR3-1600) (CMZ8GX3M2A1600C9B) (P8Z68-V)
Corsair XMS3 DIMM Kit 8GB PC3-10667U CL9-9-9-24 (DDR3-1333) (CMX8GX3M2A1333C9) (P8Z68-V Pro)
Corsair XMS3 DIMM Kit 8GB PC3-12800U CL9-9-9-24 (DDR3-1600) (CMX8GX3M2A1600C9) (P8Z68-V Pro)
Kingston HyperX DIMM Kit 8GB PC3-10667U CL7-7-7-20 (DDR3-1333) (KHX1333C7AD3K2/8G) (P8Z68-V Pro)
exceleram Sandy Bridge Rippler DIMM Kit 8GB PC3-12800U CL9-9-9-24 (DDR3-1600) (ERS303A) (P8Z68-V Pro)
G.Skill RipJaws-X DIMM Kit 8GB PC3-12800U CL9-9-9-24 (DDR3-1600) (F3-12800CL9D-8GBXL) (P8Z68 Deluxe)
Hynix DIMM 4GB PC3-10667U CL9 (DDR3-1333) (P8Z68 Deluxe)

xxxKompatibilität - CPU-Kühler​

Hier befindet sich die Liste der kompatiblen CPU-Kühler. Sollten unten stehende Bemerkungen fehlerhaft sein, bitte bescheid geben.




- Scythe Mugen 2 Rev. B Solange keine Module mit erhöhten Heatspreadern eingesetzt werden (z.B. diese RipJaws), gibt es keine Probleme.

- Noctua NH-D14 Achtung! Der oberste PCIe x1 Slot ist nicht mehr verwendbar! RAM-Module mit höhere Heatspreader sind nicht verwendbar!

- Scythe Shuriken Rev.B RAM-Module mit höheren Heatspreadern sollten vermieden werden.

- Thermalright Archon Es sind keine Probleme bekannt.

- Prolimatech Armageddon Es sind keine Probleme bekannt.

- Coolink Corator DS Der 1. RAM-Slot wird verdeckt. RAM-Module mit höhere Heatspreader sind nicht verwendbar!

- Thermalright Silver Arrow Es sind keine Probleme bekannt.

- Prolimatech Genesis Es sind keine Probleme bekannt.

- Corsair Hydro Series H70 Es sind keine sonderbaren Probleme bekannt.

- Thermalright Venomous X-Black Es sind keine Probleme bekannt.

- Thermalright Ultra-120 In Verbindung mit Sockel 1156-Halterungen gibt es keine Probleme.

- EKL Alpenföhn Brocken Es sind keine Probleme bekannt.

- Scythe Mugen 3 Solange keine Module mit erhöhten Heatspreadern eingesetzt werden (z.B. diese RipJaws), gibt es keine Probleme.

zum Inhaltsverzeichnis​

xxxWeitere Infos​

- Lucid Logix Virtu ist nur mit dem P8Z68-V und der Pro-Variante effektiv nutzbar. Das P8Z68 Deluxe bietet keinerlei Grafik-Ausgänge.
- Die USB3.0-Box als Front Panel, was normalerweise nur beim P8Z68 Deluxe dabei ist, gibt es separat nachzukaufen und ist somit bei den kleineren Boards ebenfalls nutzbar: Hardwareluxx - Preisvergleich


Hier sind noch ein paar Links zu anderen, passenden Themen:

http://www.hardwareluxx.de/community/f11/intel-sandy-bridge-lga1155-faq-infos-auf-seite-1-part-5-a-775738.html
http://www.hardwareluxx.de/community/f139/sammelthread-oc-prozessoren-intel-sockel-1155-sandy-bridge-laberthread-3-a-780949.html
http://www.hardwareluxx.de/community/f11/der-sockel-lga1155-quatschthread-part-5-a-789828.html



Sonstige Downloads:

- Lucid Virtu Treiber:

lucidlogix_downloads



Wie aktiviere ich das SSD-Caching Feature? (Intel Smart Response Technology)

Au-Ja! - Intels Smart Response Technology mit dem Z68-Chipsatz - 2/4



Wie richte ich mein System mit Virtu ein?

Klick



Bekannte Probleme und deren Lösungen:

DIE ANWENDUNG DER HIER BESCHRIEBENEN LÖSUNGEN ERFOLGT AUF EIGENE GEFAHR!


Einige Probleme und Lösungen, die bereits im Forum besprochen wurden.


Probleme

1. Der Rechner bootet gelegentlich nicht
2. Doppel-Boot nach Overclocking
3. Standby-Bug (S3), Monitor bleibt schwarz
4. CPU-Fan-Bug
5. Instabiles System wegen falscher RAM-Einstellungen
6. Kompatibilitätsprobleme mit der Tastatur
7. Die CPU-Temperaturen sind nach dem BIOS-Update um ca. 15 C° niedriger
8. Zeigergeschwindigkeit der Maus verlangsamt sich
9. No Physical Disk (beim Bootvorgang)
10. Microsoft .Net3.5 Framework lässt sich unter Windows 7 nicht installieren
11. Über eSata angeschlossene Geräte werden nicht erkannt
12. Lüfter lassen sich nicht leiser stellen
13. Blue Screen - F4 Error wegen korrupter SSD
14. In unregelmäßigen Abständen kommt es zu kurzen (manchmal auch längeren) Freezes
15. Sudden Death of SSD - Die SSD wird im BIOS nicht mehr erkannt
16. Ziel führender Einsatz von Lucid Virtu und Intel Quick Sync
17. CPU-Kühler lassen sich nicht montieren oder verdecken auf Grund ihrer Größe diverse Slots
18. ASUS AI Suite II lässt sich nicht installieren (auch nicht mit Hilfe des AI Suite II Patchers)
19. Die USB 3.0-Anschlüsse (3. + 4. Port vorne am Gehäuse) funktionieren nicht
20. Power On by PS/2 Keyboard funktioniert nicht
21. Instabiles System nach BIOS-Update


Lösungen

1. Nach RESET die Lüfter-Grenzwerte im BIOS unter Advanced-Mode herabsetzen (Nichtsdestotrotz muss stets auf eine angemessene Kühlung des Systems geachtet werden!)
2. BIOS 0706* - oder - BCLK-Wert im BIOS auf 100,0 MHz stellen
3. BIOS 0706* - oder - Internal PLL Overvoltage im BIOS deaktivieren (Bei OC über 4,7 GHz aktivieren)
4. BIOS 0706* - oder - BIOS 0606
5. BIOS 0706* - oder - Aktivierung des X.M.P.-Modes im BIOS-Setup (nicht alle RAM-Typen sind für den X.M.P.-Modus geeignet)
6. BIOS 0706* - oder - die USB-Tastatur einfach an einen USB 3.0 Port anschließen
7. Kein Fehler! Die CPU-Temperaturen sind dieselben wie vor dem BIOS-Update, aber ASUS hat die Art der Temperaturmessung mit den BIOS-Versionen 0603/0606 geändert. Die Temperaturen basieren nach dem Update nicht mehr auf tj.max-Temps (CPU-Kern), sondern auf tcase-Temps (CPU-Umgebung). Der Unterschied zwischen tcase-Temps und tj.max-Temps beträgt ca. 15 C°.
8. Möglicherweise Konflikte mit anderen Ports. Ursache ungeklärt!
9. Marvell Speicher-OPROM im BIOS deaktivieren
10. Kein Bug! Microsoft .Net3.5 Framework ist Teil von Windows 7
11. Hot-Plug im Bios aktivieren (Geräte können dann auch sicher entfernt werden)
12. Regulierung der Lüfter über Fan Xpert oder über eine zusätzlich montierte Lüfter-Steuerung
13. Keine Lösung!
14. LPM-Fix für den Intel SATA III-Port ausführen
15. Keine Lösung! - RMA anfordern
16. Einige positive Testergebnisse gab es bei der En-/Decodierung von Videos, allerdings nur bei gewissen Ausgangsformaten.
Vorteile bringt die Technologie beim Einsatz von zwei oder mehreren Monitoren, sofern iGPU-Anschlüsse vorhanden sind.
Warum die Deluxe-Version ohne Onboard-Grafikanschlüsse ausgestattet wurde, bleibt uns ein Rätsel.
17. Kühler-Empfehlungen auf Seite 1 dieses Threads beachten
18. Keine Lösung!
19. Im BIOS unter Onboard Devices Configuration muss der PCI Express X16_3 Slot auf AUTO gestellt sein. Die Modi X4 oder X1 deaktivieren die erwähnten USB3.0-Anschlüsse. (Dieses Problem betrifft nicht die Deluxe-Version.)
20. Keine Lösung!
21. ASUS empfiehlt dringend auf folgende Kombinationen zu achten:
BIOS 0501 mit IRST-Treiber 10.5
BIOS 0606 (0603 für Deluxe) mit IRST-Treiber 10.6

*Derzeit nur für P8Z68 Deluxe verfügbar

- Über die Software lassen sich nur PWM-Lüfter regeln. 3 Pin Lüfter kann man nur über das BIOS etwas bremsen/einstellen.
Per Nanoxia PWMX kann man 3 Pin Lüfter zu 4 Pin PWMs aufrüsten, wird leider nicht mehr produziert.

- Die ganzen Anzeigen sind nicht wirklich immer richtig.
Teilweise werden 0V oder 23V auf 12V und 5V Schiene oder -30° und mehr Mainbordtemperatur angezeigt ohne dass was ist. Nehmt lieber Aida oder HW-Monitor.

- Thermalright HR-02 Macho - Montage:

dann passt es:
http://www.bieberbach.org/bilder/macho_p8z68v0.jpg
Danke mauorrizze
Es gibt aber bald vom Hersteller auch neue Halter wer nicht basteln will.

Das sollte für den Anfang reichen. Natürlich muss hier und da noch ausgebaut werden. Hierbei hoffe ich zusätzlich auf eure Unterstützung. Änderungen/Verbesserungen sehe ich selbstverständlich gern entgegen (auch per PN).


Euer FM4E



[Pirat75]

Bitte... Das heißt doch nicht daß jeder der nicht gelistet ist nicht funktionieren würde oder keine Zulassung kriegen würde.

Das hast du irgendwie auch recht

Ich wurde auf seine Stelle in einem anderem Rechner testen, dann weißt er wo er dran ist



[BossXxX]

Also ich hab auch 4x4 drin, alles auf auto... hatte damales keine lust ewig rum zu friemeln wegen paar prozent punkte rauf oder runter.... aber wie gesagt auf den gen3



[epica80]

G.Skill Ares F3-1600C9D-16GAR DIMM 16 GB DDR3-1600 Kit
Also die laufen 😁



[RiseAgainst]

Hab die corsair cml16gx3m4a1600c9 drinnen.

Es sind 4x 4GB laufen auf 1600MHz ohne Probleme.



[epica80]

Entweder sind meine kaputt oder eine von den beiden RAM Bänken



[Phreeze_lu]

Bitte... Das heißt doch nicht daß jeder der nicht gelistet ist nicht funktionieren würde oder keine Zulassung kriegen würde.

eben...die testen 10 von 12343245325 Riegel lol ....

- - - Updated - - -

Entweder sind meine kaputt oder eine von den beiden RAM Bänken

teste die riegel in paaren in den rambänken, wenn dann nen Fehler kommt, teste die beiden Riegel einzeln, so findest raus ob einer kaputt ist...mühsam aber hey...



[Morpheus2200]

ich habe mir hier aus dem Forum folgende Komponenten gekauft: Core i5 3570K, Asus P8Z68-V Pro/Gen3 Mainboard, 8 GB exceleram Blue Rippler Arbeitsspeicher, BeQuiet P7 Dark Power Pro 650 Watt Netzteil.

Das System läuft soweit mit zwei meiner alten Festplatten. Habe mir jetzt noch eine Sapphire HD7970 3GB zugelegt und ins System eingebaut. Am Anfang zeigte die Karte noch ein Bild. Als ich aber den PC neugestartet habe und an der Bootreihenfolge was geändert habe, fuhr der Pc nicht mehr hoch und es wurde dementsprechend kein Bild ausgegeben. Zudem sah ich ab da an dauerhaft die VGA_LED rot Leuchten und das System weiterhin nicht mehr hochfährt.
Habe daraufhin meine alte Karte (GTX 470) wieder eingebaut, und diese läuft weiterhin perfekt in dem System.
Die Sapphire 7970 zeigt in meinem alten Rechner ein Bild...

Ich habe gelesen, dass die ASUS P8z68 probleme mit den 7970 hätten. Würde in meinem Fall ein Bios Update helfen? Wenn ja, warum gab die Grafikkarte beim ersten Start ein Bild raus?
Hatte jmd schon selbes Problem? Was war die Abhilfe?

Vielen Dank schon mal.

Aktuelles Bios: 3603



[drakrochma]

Hallo,

ich weiß nicht in wie weit es dir hilft, aber die Kombi sollte laufen.
Hab das P8Z68-V + 2500k mit ner 7970 am laufen.
Bios ist noch das 3402.

Hast du die Version auch mal versucht?
Hast du mal nen kompletten Bios-Reset gemacht?
Hast du versucht ob über die onbaord-Grafikausgänge ein Bild kommt und einfach die primäre Grafikausgabe verstellt ist?



[Morpheus2200]

Hi.
Ja es lief ja auch am Anfang. Bis ich den Pc herunter gefahren habe und die bootreihenfolge verändert habe :-\
Der Pc läuft ohne die 7970 und mit zwei anderen Karten problemlos...

Ich habe bisher das Bios auf standardwerte zurück gesetzt und über Nacht die Batterie raus genommen. Kein Erfolg.

Hardwaremäßig habe ich ein anderes Netzteil genommen und nur ein RAM riegel verwendet. Halt auch nichts.

Was könnte ich noch probieren bevor ich das Bios Update?

Es scheint definitiv am maiboard zu liegen...die Karte läuft ja in nem anderen uralt System...



[karod3]

Bei diesem Nutzer war es ein defektes Mainboard. (Vorletzter Beitrag) http://www.computerbase.de/forum/showthread.php?t=1199713



[Morpheus2200]

hi, das habe ich schon gelesen.
bei mir funktioniert es jetzt wenn die karte im zweiten pcie steckt... sehr komisch...



[karod3]

Such mal im Handbuch nach die Tabelle wo erklärt wird welche Schnittstelle sich welche Ressourcen teilen. Vlt. Ist das ein Anhaltspunkt. Also schau mit was sich der erste slot die Ressourcen teilt.



[Morpheus2200]

Hi, das einzige was ich darüber gefunden habe sind diese beiden Seiten. Kann aber leider damit nichts anfangen...

Sollte ich ein Bios update auf 3703 durchführen?



[Tr4c3rt]

Ich hab für einen Zweitrechner etwas downgegradet von einem Asrock Fata1lty H87 + Xeon 1230 V3 auf das P8Z68-V Pro Gen3.
Im Betrieb auch beim entpacken usw merkt man kaum einen Unterschied, aber der Systemstart (win8.1) dauert Ewigkeiten länger.

Dieses Symbol rennt da bestimmt 10 mal im Kreis bei einem frisch installierten System.
Bei dem vorherigen System kam der nichtmal eine Umdrehung rum.

Gibts da irgendwelche Tweaks oder muss ich damit leben.

Sonstige Conf:
i5 2500k, 2x4 GB G Skill Trident X, Crucial mx100 256 GB

ädit: Hat sich erledigt.
Nachdem ich mit AS SSD Benchmark feststellen musste, dass die SSD keine volle Leistung bringt, hab ich sie mal von den Marineblauen S-ATA6 Ports an einen der hellen gehängt.
-> Alles tutti!



[eSp!s0]

Es gibt ein neues Bios 3802.
Habe auch schon eine gemoddete Variante entdeckt:
https://www.bios-mods.com/forum/Thr...GEN3-BIOS-3703-with-all-OROMS-LAN-VGA-updated



[fruitlom]

...neues Bios 3802.
... gemoddete Variante entdeckt:
https://www.bios-mods.com/forum/Thr...GEN3-BIOS-3703-with-all-OROMS-LAN-VGA-updated

ÖHMMM, da ist noch de 3703 zu sehen.

3802 nix ich seh zum downl.



[gR3iF]

Öhm guck mal da: https://www.bios-mods.com/forum/Thr...-all-OROMS-LAN-VGA-updated?pid=85664#pid85664



[eSp!s0]

Ja, weiter unten im Thread, siehe Link von gR3iF



[fruitlom]

geseht @ gR3iF & eSp!s0

THX


... ist ja auch en bissel versteckt ...
demnächst ziehe ich de auf



[treyy]

sagt mal bekommt ihr mit dem Board speedfan zum laufen? bzw so eingestellt das die Lüfter damit gesteuert werden? versuche nämlich nach einer ANleitung das einzustellen. aber mir mir fehlt unter Konfiguration Benutzterdefiniert der eintrag software controlled



[Swamp Thing]

Du musst bei "Fan Control" einen Haken "Advanced Fan Control" machen und den Lüftern eine Temperatur und eine Kurve zuordnen bzw. erstellen.
Kannst aber auch meine Enstellungen importieren.
Dazu bei "Informationen" auf "Get Config" und ein Ticket bei Almico holen (musst dich erst registrieren)
Da es das P8Z68 dort nicht gab, habe ich die Config unter P8Z77-I DELUXE eingestellt: Swamp-Thing vom 19.oct 2014
Diese kannst du dann leicht anpassen. Ist vielleicht besser als alles von vorne neu zu konfigurieren. Ich lade die immer runter wenn ich mein System oder auch zur SpeedFan neu mache.

P.S.: Es lassen sich nur die beiden CPU-Fan Anschlüsse regeln und die CHA-Fans.



[treyy]

super danke dir auch für die Info mit den Anschlüssen. Musste den einen Gehäuselüfter an den CPU Fan OPT anstecken. Wie bekomme ich den angesteuert? btw. hast im Bios den CPU unf den FAN Q control ausgemacht? Habs mal ausgestellt, das Problem ist nur das der CPU Kühler dann mit MAX Läuft bis sich der PC hochgefahren hat und Speedfan anspringt. Hast das Programm eigetnlich auf Auto laufen?danke



[Swamp Thing]

Genau, auf Auto.
Das ganze Asus eigene Fan Control Zeug ausschalten.
Die Lüfter laufen erstmal auf max. Ist aber auch nicht schlimm. Windows startet ja mit ner SSD in 15 sekunden oder so. Dann können sie ruhig auf voller Drehzahl laufen. Macht auch Sinn, weil die meisten Lüfter eh eine relativ hohe Stratspannung haben, so dass die mit 30% Ansteuerung gar nicht anlaufen würden.
Die CPU Fans lassen sich bei mir beide regeln. Musst aber PWM Lüfter nehmen. Falls dir 2 Case-Fan-Anschlüsse nicht reichen, nicht du auch einfach ein Y-Stück nehmen.



[treyy]

Jo danke. Ich glaub der andere CPU Lüfter wird über das aux 2 angesteuert. Zumindest ist das auf 0 gegangen als ich den Lüfter abgesteckt habe



[hi-tech]

Nehmt ihr für den Intel Chipsatz-, Lan-, iGPU-Treiber den von der Asus Seite oder einen Aktuellen von der Intelseite?

Chipsatztreiber
Aktuellster Asus Seite: Intel Chipset Driver V9.3.0.1019 for Windows XP 64bit
Aktuellster Intelseite: Chipset_10.0.27 (Support laut Versionshinweise für 2nd Generation Intel Core Prozessor gegeben)
Vorgeschlagen durch Intel Utility: 10.0.26 (wobei das Tool laut Intel Fremdhersteller nicht mehr unterstützt und Installationen schlagen fehl!)

Lantreiber
Asus: Intel LAN Driver V17.3.0.0
Intel: Network Adapter Driver 20.0
Intel Utility: Network Adapter Driver 20.0

iGPU
Asus: Intel(R) Graphics Accelerator Driver V8.15.10.2598
Intel: Intel® HD Graphics Driver 15.28.23.64.4101
Intel Utility: Intel® HD Graphics Driver 15.28.23.64.4101

IRST
Asus: V10.6.2.1001
Intel: V12.9.0.1001 (letzte Version die PCH der 6 Series unterstützt)
Intel Utility: schlägt nix vor

Habe jetzt einfach die aktuellen von der Intelseite installiert, oder gibt es da Probleme mit dem Asus Board?
Frage auch wegen OC, denn ich bin kein Mikroelektroniker und weiß jetzt nicht ob es da Probleme mit Spannungsrelevanten Funktionen vom Board gibt und mir die CPU bzw. andere Komponenten um die Ohren fliegen könnten (bezüglich Chipsatztreiber vielleicht)
Oder ist das übertrieben und das sind unnötige Bedenken?



[eSp!s0]

Ich nehem immer die aktuellsten Treiber. Eine sehr gute Seite dafür (in diesem Fall speziell für das Pro/Gen 3) ist diese:
Station-Drivers - P8Z68-V PRO/GEN3

Bezüglich OC solltest du dir unbedingt den Guide ansehen:
http://www.hardwareluxx.de/communit...y-bridge-sockel-1155-oc-guide-faq-847597.html

Ein weiterer Guide:
http://www.xtremesystems.org/forums/showthread.php?264300-Sandy-bridge-OC-Guide



[hi-tech]

Danke, aber die station-drivers Seite zeigt veraltete Treiber an, da kann ich mir die aktuellsten lieber selber raussuchen. Würde ich dir auch raten, falls du wirklich das aktuellste nutzen möchtest.

Habe die aktuellsten jetzt schon seit einigen Wochen drauf und keine Fehler.
Lediglich die IRST Console habe ich am starten gehindert, so dass die Treiber laufen, aber ohne diese Software.

Die OC Guides kenne ich alle schon.



[Sublogics]

Danke, aber die station-drivers Seite zeigt veraltete Treiber an...

He? Also wenn es irgendwo die aktuellsten Treiber gibt dann bei Station-Drivers.



[hi-tech]

He? Also wenn es irgendwo die aktuellsten Treiber gibt dann bei Station-Drivers.

So ein Kommentar nachdem ich aktuellere gepostet habe, als auf der Seite. Was soll ich da noch antworten?



[Sublogics]

Chipsatztreiber:
Station-Drivers bietet dort auch den aktuellsten 10.0.27 an. Und mit klarer Kennzeichnung für XP X64 gibt es dort den 9.4.0.1027. Chipset Device Software
Beim LAN-Treiber gibt es dort nicht nur 20.0 sondern auch schon den 20.2.22 Beta. Lan
Für die iGPU gibt es dort schon aus der 15.40.er-Reihe, wobei das natürlich abhängig ist welchen Treiber man braucht. HD & Iris Graphics
Für Rapid Storage gibt es schon 14.x.er. Rapid Storage Technology (RST)
