[Sammelthread] Asus P8Z68-V(/GEN3) / P8Z68-V Pro(/GEN3) / P8Z68 Deluxe(/GEN3) (Intel Z68)

Asus P8Z68-V(/GEN3) / P8Z68-V Pro(/GEN3) / P8Z68 Deluxe(/GEN3) - Sammelthread









xxxInhaltsverzeichnis:











Ein Hinweis vorweg: Die Mainboard-Modelle mit PCI-Express der 3. Generation (GEN3) sind mit den Vorgängermodellen zu 100% identisch, was die Ausstattung angeht. Lediglich die PCI-Express 3.0 Kompatibilität wurde jeweils für die ersten beiden PCI-Express x16 Slots ergänzt.





xxxP8Z68-V(/GEN3)







Spezifikationen:

CPU:

Intel® Socket 1155 The 2nd Generation Core™ i7/Core™ i5/Core™ i3 Processors
Supports Intel® 32 nm CPU
Supports Intel® Turbo Boost Technology 2.0



Chipset:

Intel® Z68



Memory:

4 x DIMM, Max. 32GB, DDR3 2200(O.C.)/2133(O.C.)/1866(O.C.)/1600/1333/1066 Hz Non-ECC, Un-buffered Memory
Dual Channel Memory Architecture
Supports Intel® Extreme Memory Profile (XMP)
* Hyper DIMM support is subject to the physical characteristics of individual CPUs.
* Refer to ASUSTeK Computer Inc. or user manual for the Memory QVL (Qualified Vendors Lists).
* Due to CPU behavior, DDR3 2200/2000/1800 MHz memory module will run at DDR3 2133/1866/1600 MHz frequency as default.



Graphic:

Integrated Graphics Processor
Multi-VGA output support : HDMI/DVI/RGB ports
- Supports HDMI with max. resolution 1920 x 1200 @ 60 Hz
- Supports DVI with max. resolution 1920 x 1200 @ 60 Hz
- Supports RGB with max. resolution 2048 x 1536 @ 75 Hz
Maximum shared memory of 1748 MB



Multi-GPU Support:

Supports NVIDIA® Quad-GPU SLI™ Technology
Supports AMD® Quad-GPU CrossFireX™ Technology



Expansion Slots:

2 x PCIe 2.0 x16 (x16 or dual x8)
(beim GEN3-Modell sind es 2x PCIe 3.0 x16 Slots, x16 or dual x8)
1 x PCIe 2.0 x16 (x4 mode, black) *1
2 x PCIe x1
2 x PCI



Storage:

Intel® Z68 chipset :
2 x SATA 6Gb/s port(s), gray
4 x SATA 3Gb/s port(s), blue
Support Raid 0, 1, 5, 10
Support Intel® Smart Response Technology
JMicron® JMB362 controller : *2
1 x eSATA 3G port(s), red



LAN:

Intel® 82579, 1 x Gigabit LAN Controller
Intel® LAN- Dual interconnect between the Integrated LAN controller and Physical Layer (PHY)



Bluetooth:

Bluetooth V2.1+EDR
ASUS BT GO! Utility



Audio:

Realtek® ALC 892 8-Channel High Definition Audio CODEC
- Supports : Jack-detection, Multi-streaming, Front Panel Jack-retasking
Audio Feature :
- Blu-ray audio layer Content Protection
- Optical S/PDIF out port(s) at back panel



USB Ports:

ASMedia® USB 3.0 controller :
4 x USB 3.0 port(s) (2 at back panel, blue, 2 at mid-board)
Intel® Z68 chipset :
12 x USB 2.0 port(s) (6 at back panel, black+red, 6 at mid-board)



Overclocking Features:

Overclocking Protection :
- ASUS C.P.R.(CPU Parameter Recall)



Special Features:

ASUS Dual Intelligent Processors 2 with DIGI+ VRM :
ASUS TPU :
- Auto Tuning
- TurboV
- GPU Boost
- TPU switch
ASUS EPU :
- EPU
- EPU switch
ASUS Digital Power Design :
- Industry leading Digital 16 Phase Power Design
(12 -phase for CPU, 4 -phase for iGPU)
- ASUS DIGI+ VRM Utility
ASUS BT GO! :
- Folder Sync
- BT Transfer
- Shot & Send
- BT to Net
- Music Player
- Personal Manager
ASUS BT Turbo Remote :
- Exclusive Smartphone Interface supporting iPhone, Android, Windows Mobile, and Symbian systems
ASUS Exclusive Features :
- MemOK!
- AI Suite II
- AI Charger+
- Anti-Surge
- ASUS UEFI BIOS EZ Mode featuring friendly graphics user interface
- Disk Unlocker
ASUS Quiet Thermal Solution :
- Stylish Fanless Design Heat-sink solution
- ASUS Fan Xpert
ASUS EZ DIY :
- ASUS Q-Shield
- ASUS O.C. Tuner
- ASUS CrashFree BIOS 3
- ASUS EZ Flash 2
ASUS Q-Design :
- ASUS Q-LED (CPU/DRAM/VGA/Boot Device LED)
- ASUS Q-Slot
- ASUS Q-DIMM
- ASUS Q-Connector



Back I/O Ports:

1 x Bluetooth module(s)
1 x DVI
1 x D-Sub
1 x HDMI
1 x eSATA 3Gb/s
1 x LAN (RJ45) port(s)
2 x USB 3.0
6 x USB 2.0
1 x Optical S/PDIF out
6 x Audio Jack(s)



Internal I/O Ports:

1 x USB 3.0 connector(s) support(s) additional 2 USB 3.0 port(s) (19-pin, moss green)
3 x USB 2.0 connector(s) support(s) additional 6 USB 2.0 port(s)
2 x SATA 6Gb/s connector(s)
4 x SATA 3Gb/s connector(s)
2 x CPU Fan connector(s) (4 -pin)
2 x Chassis Fan connector(s) (1 x 4 -pin, 1 x 3 -pin)
2 x Power Fan connector(s) (3 -pin)
1 x S/PDIF out Header(s)
1 x 24-pin EATX Power connector(s)
1 x 8-pin ATX 12V Power connector(s)
1 x Front panel audio connector(s) (AAFP)
1 x System panel(s) (Q-Connector)
1 x MemOK! button(s)
1 x TPU switch(es)
1 x EPU switch(es)



Accessories:

User's manual
ASUS Q-Shield
2 x Serial ATA 3.0Gb/s cable(s)
2 x Serial ATA 6.0Gb/s cable(s)
1 x SLI bridge(s)
1 x Q-connector(s) (2 in 1)



BIOS:

64 Mb Flash ROM, EFI AMI BIOS, PnP, DMI2.0, WfM2.0, SM BIOS 2.5, ACPI 2.0a, Multi-language BIOS,
ASUS EZ Flash 2, ASUS CrashFree BIOS 3, F12 PrintScreen Function



Manageability:

WfM 2.0, DMI 2.0, WOL by PME, WOR by PME, PXE



Support Disc:

Drivers
ASUS Utilities
ASUS Update
Anti-virus software (OEM version)



Form Factor:

ATX Form Factor
12 inch x 9.6 inch ( 30.5 cm x 24.4 cm )



Note:

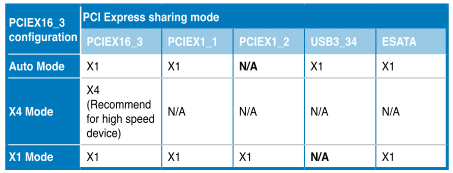

*1: The PCIe x16_3 slot shares bandwidth with PCIe x1_1 slot, PCIe x1_2 slot, USB3_34 and eSATA. The PCIe x16_3 default setting is in x1 mode.
*2: These SATA ports are for data hard drivers only. ATAPI devices are not supported.



UEFI-Screens:

folgt



Reviews:

folgt



Wichtige Links:

- Herstellerseite

- UEFI/BIOS-Updates, Treiber und Co.

- CPU-Support List

- Qualified Vendor List

- Geizhals-Link






xxxP8Z68-V Pro(/GEN3)






Spezifikationen:

CPU:

Intel® Socket 1155 The 2nd Generation Core™ i7/Core™ i5/Core™ i3 Processors
Supports Intel® 32 nm CPU
Supports Intel® Turbo Boost Technology 2.0



Chipset:

Intel® Z68



Memory:

4 x DIMM, Max. 32GB, DDR3 2200(O.C.)/2133(O.C.)/1866(O.C.)/1600/1333/1066 Hz Non-ECC, Un-buffered Memory
Dual Channel Memory Architecture
Supports Intel® Extreme Memory Profile (XMP)
* Hyper DIMM support is subject to the physical characteristics of individual CPUs.
* Refer to ASUSTeK Computer Inc. or user manual for the Memory QVL (Qualified Vendors Lists).
* Due to CPU behavior, DDR3 2200/2000/1800 MHz memory module will run at DDR3 2133/1866/1600 MHz frequency as default.



Graphic:

Integrated Graphics Processor
Multi-VGA output support : HDMI/DVI/RGB ports
- Supports HDMI with max. resolution 1920 x 1200 @ 60 Hz
- Supports DVI with max. resolution 1920 x 1200 @ 60 Hz
- Supports RGB with max. resolution 2048 x 1536 @ 75 Hz
Maximum shared memory of 1748 MB



Multi-GPU Support:

Supports NVIDIA® Quad-GPU SLI™ Technology
Supports AMD® Quad-GPU CrossFireX™ Technology



Expansion Slots:

2 x PCIe 2.0 x16 (x16 or dual x8)
(beim GEN3-Modell sind es 2x PCIe 3.0 x16 Slots, x16 or dual x8)
1 x PCIe 2.0 x16 (x4 mode, black) *1
2 x PCIe x1
2 x PCI



Storage:

Intel® Z68 chipset :
2 x SATA 6Gb/s port(s), gray
4 x SATA 3Gb/s port(s), blue
Support Raid 0, 1, 5, 10
Support Intel® Smart Response Technology
Marvell® PCIe SATA 6Gb/s controller : *2
2 x SATA 6Gb/s port(s), navy blue
JMicron® JMB362 controller : *2
1 x eSATA 3G port(s), red



LAN:

Intel® 82579, 1 x Gigabit LAN Controller



Bluetooth:

Bluetooth V2.1+EDR
ASUS BT GO! Utility



Audio:

Realtek® ALC 892 8-Channel High Definition Audio CODEC
- Supports : Jack-detection, Multi-streaming, Front Panel Jack-retasking
Audio Feature :
- Absolute Pitch 192kHz/ 24-bit True BD Lossless Sound
- Blu-ray audio layer Content Protection
- DTS Surround Sensation UltraPC
- Optical S/PDIF out port(s) at back panel



IEEE 1394:

VIA® 6308P controller
2 x IEEE 1394a port(s)
(2 at mid-board)



USB Ports:

ASMedia® USB 3.0 controller :
4 x USB 3.0 port(s) (2 at back panel, blue, 2 at mid-board)
Intel® Z68 chipset :
12 x USB 2.0 port(s) (6 at back panel, black+red, 6 at mid-board)



Overclocking Features:

Overclocking Protection :
- ASUS C.P.R.(CPU Parameter Recall)



Special Features:

ASUS Dual Intelligent Processors 2 with DIGI+ VRM :
ASUS TPU :
- Auto Tuning
- TurboV
- GPU Boost
- TPU switch
ASUS EPU :
- EPU
- EPU switch
ASUS Digital Power Design :
- Industry leading Digital 16 Phase Power Design
(12 -phase for CPU, 4 -phase for iGPU)
- ASUS DIGI+ VRM Utility
ASUS BT GO! :
- Folder Sync
- BT Transfer
- Shot & Send
- BT to Net
- Music Player
- Personal Manager
ASUS BT Turbo Remote :
- Exclusive Smartphone Interface supporting iPhone, Android, Windows Mobile, and Symbian systems
ASUS Exclusive Features :
- MemOK!
- AI Suite II
- AI Charger+
- Anti-Surge
- ASUS UEFI BIOS EZ Mode featuring friendly graphics user interface
- Disk Unlocker
ASUS Quiet Thermal Solution :
- Stylish Fanless Design Heat-sink solution
- ASUS Fan Xpert
ASUS EZ DIY :
- ASUS Q-Shield
- ASUS O.C. Tuner
- ASUS CrashFree BIOS 3
- ASUS EZ Flash 2
ASUS Q-Design :
- ASUS Q-LED (CPU/DRAM/VGA/Boot Device LED)
- ASUS Q-Slot
- ASUS Q-DIMM
- ASUS Q-Connector



Back I/O Ports:

1 x Bluetooth module(s)
1 x DVI
1 x D-Sub
1 x HDMI
1 x eSATA 3Gb/s
1 x LAN (RJ45) port(s)
2 x USB 3.0
6 x USB 2.0
1 x Optical S/PDIF out
6 x Audio Jack(s)



Internal I/O Ports:

1 x USB 3.0 connector(s) support(s) additional 2 USB 3.0 port(s) (19-pin, moss green)
3 x USB 2.0 connector(s) support(s) additional 6 USB 2.0 port(s)
4 x SATA 6Gb/s connector(s)
4 x SATA 3Gb/s connector(s)
2 x IEEE 1394a connector(s)
2 x CPU Fan connector(s) (4 -pin)
2 x Chassis Fan connector(s) (1 x 4 -pin, 1 x 3 -pin)
2 x Power Fan connector(s) (3 -pin)
1 x S/PDIF out Header(s)
1 x 24-pin EATX Power connector(s)
1 x 8-pin ATX 12V Power connector(s)
1 x Front panel audio connector(s) (AAFP)
1 x System panel(s) (Q-Connector)
1 x MemOK! button(s)
1 x TPU switch(es)
1 x EPU switch(es)



Accessories:

User's manual
ASUS Q-Shield
2 x Serial ATA 3.0Gb/s cable(s)
2 x Serial ATA 6.0Gb/s cable(s)
1 x SLI bridge(s)
1 x Q-connector(s) (2 in 1)
1 x ASUS USB 3.0 Bracket(s)



BIOS:

64 Mb Flash ROM, EFI AMI BIOS, PnP, DMI2.0, WfM2.0, SM BIOS 2.5, ACPI 2.0a, Multi-language BIOS,
ASUS EZ Flash 2, ASUS CrashFree BIOS 3, F12 PrintScreen Function



Manageability:

WfM 2.0, DMI 2.0, WOL by PME, WOR by PME, PXE



Support Disc:

Drivers
ASUS Utilities
ASUS Update
Anti-virus software (OEM version)



Form Factor:

ATX Form Factor
12 inch x 9.6 inch ( 30.5 cm x 24.4 cm )



Note:

*1: The PCIe x16_3 slot shares bandwidth with PCIe x1_1 slot, PCIe x1_2 slot, USB3_34 and eSATA. The PCIe x16_3 default setting is in x1 mode.
*2: These SATA ports are for data hard drivers only. ATAPI devices are not supported.



UEFI-Screens:





Reviews:

Test: ASUS P8Z68-V Pro - was kann Intels neuer Chipsatz? - Hardwareluxx
ASUS P8Z68-V Pro (Intel Z68) Motherboard Review :: TweakTown USA Edition
ASUS P8Z68-V PRO Review: Our First Z68 Motherboard - Anandtech
ASUS P8Z68-V PRO and Intel Z68 chipset review - Hexus




Wichtige Links:

- Herstellerseite

- UEFI/BIOS-Updates, Treiber und Co.

- CPU-Support List

- Qualified Vendor List

- Geizhals-Link






xxxP8Z68 Deluxe(/GEN3)






Spezifikationen:

CPU:

Intel® Socket 1155 The 2nd Generation Core™ i7/Core™ i5/Core™ i3 Processors
Supports Intel® 32 nm CPU
Supports Intel® Turbo Boost Technology 2.0
* The Intel® Turbo Boost Technology 2.0 support depends on the CPU types.



Chipset:

Intel® Z68



Memory:

4 x DIMM, Max. 32GB, DDR3 2200(O.C.)/2133(O.C.)/1866(O.C.)/1600/1333/1066 Hz Non-ECC, Un-buffered Memory
Dual Channel Memory Architecture
Supports Intel® Extreme Memory Profile (XMP)
* Hyper DIMM support is subject to the physical characteristics of individual CPUs.
* Refer to ASUSTeK Computer Inc. or user manual for the Memory QVL (Qualified Vendors Lists).
* Due to CPU behavior, DDR3 2200/2000/1800 MHz memory module will run at DDR3 2133/1866/1600 MHz frequency as default.



Multi-GPU Support:

Supports NVIDIA® Quad-GPU SLI™ Technology
Supports AMD® Quad-GPU CrossFireX™ Technology



Expansion Slots:

2 x PCIe 2.0 x16 (x16 or dual x8)
(beim GEN3-Modell sind es 2x PCIe 3.0 x16 Slots, x16 or dual x8)
1 x PCIe 2.0 x16 (x4 mode, black) *1
2 x PCIe 2.0 x1
2 x PCI



Storage:

Intel® Z68 chipset :
2 x SATA 6Gb/s port(s), gray
4 x SATA 3Gb/s port(s), blue
Support Raid 0, 1, 5, 10
Support Intel® Smart Response Technology
Marvell® PCIe 9128 controller :
2 x SATA 6Gb/s port(s), navy blue
JMicron® JMB362 controller : *2
1 x eSATA 3G port(s), red
1 x Power eSATA 3Gb/s port(s), green



LAN:

Intel® 82579, 1 x Gigabit LAN Controller
Realtek® 8111E , 1 x Gigabit LAN Controller
Dual Gigabit LAN controllers- 802.3az Energy Efficient Ethernet (EEE) appliance
Intel® LAN- Dual interconnect between the Integrated LAN controller and Physical Layer (PHY)



Bluetooth:

Bluetooth V2.1+EDR
ASUS BT GO! Utility



Audio:

Realtek® ALC 889 8-Channel High Definition Audio CODEC
- Supports : Jack-detection, Multi-streaming, Front Panel Jack-retasking
Audio Feature :
- Absolute Pitch 192kHz/ 24-bit True BD Lossless Sound
- Blu-ray audio layer Content Protection
- DTS Surround Sensation UltraPC
- Coaxial and Optical S/PDIF out ports at back panel



IEEE 1394:

VIA® 6315N controller
2 x IEEE 1394a port(s)
(1 at mid-board, 1 at back panel)



USB Ports:

NEC® USB 3.0 controller :
4 x USB 3.0 port(s) (2 at back panel, blue, 2 at mid-board)
Intel® Z68 chipset :
12 x USB 2.0 port(s) (8 at back panel, , 4 at mid-board)



Overclocking Features:

Overclocking Protection :
- ASUS C.P.R.(CPU Parameter Recall)



Special Features:

ASUS Dual Intelligent Processors 2 with DIGI+ VRM :
ASUS TPU :
- Auto Tuning
- TurboV
- TPU switch
ASUS EPU :
- EPU
- EPU switch
ASUS Digital Power Design :
- Industry leading Digital 16 Phase Power Design
(12 -phase for CPU, 4 -phase for iGPU)
- ASUS DIGI+ VRM Utility
ASUS BT GO! :
- Folder Sync
- BT Transfer
- Shot & Send
- BT to Net
- Music Player
- Personal Manager
ASUS BT Turbo Remote :
- Exclusive Smartphone Interface supporting iPhone, Android, Windows Mobile, and Symbian systems
ASUS Exclusive Features :
- MemOK!
- AI Suite II
- AI Charger
- Anti-Surge
- ASUS UEFI BIOS EZ Mode featuring friendly graphics user interface
ASUS Quiet Thermal Solution :
- Stylish Fanless Design Heat-pipe solution
- ASUS Fan Xpert
ASUS EZ DIY :
- ASUS Q-Shield
- ASUS O.C. Tuner
- ASUS CrashFree BIOS 3
- ASUS EZ Flash 2
ASUS Q-Design :
- ASUS Q-Code
- ASUS Q-LED (CPU/DRAM/VGA/Boot Device LED)
- ASUS Q-Slot
- ASUS Q-DIMM
- ASUS Q-Connector



Back I/O Ports:

1 x PS/2 keyboard/mouse combo port(s)
1 x Bluetooth module(s)
1 x eSATA 3Gb/s
1 x Power eSATA 3Gb/s
1 x IEEE 1394a
2 x LAN (RJ45) port(s)
2 x USB 3.0
8 x USB 2.0
1 x Coaxial S/PDIF out
1 x Optical S/PDIF out
6 x Audio Jack(s)
1 x Clear CMOS button(s)



Internal I/O Ports:

1 x USB 3.0 connector(s) support(s) additional 2 USB 3.0 port(s) (19-pin, blue)
2 x USB 2.0 connector(s) support(s) additional 4 USB 2.0 port(s)
4 x SATA 6Gb/s connector(s)
4 x SATA 3Gb/s connector(s)
1 x IEEE 1394a connector(s)
1 x CPU Fan connector(s) (4 -pin)
2 x Chassis Fan connector(s) (1 x 4 -pin, 1 x 3 -pin)
2 x Power Fan connector(s) (2 x 3 -pin)
1 x S/PDIF out Header(s)
1 x 24-pin EATX Power connector(s)
1 x 8-pin ATX 12V Power connector(s)
1 x Front panel audio connector(s) (AAFP)
1 x System panel(s) (Q-Connector)
1 x MemOK! button(s)
1 x TPU switch(es)
1 x EPU switch(es)
1 x Power-on switch(es)
1 x Reset switch(es)



Accessories:

User's manual
ASUS Q-Shield
2 x Serial ATA 3.0Gb/s cable(s)
4 x Serial ATA 6.0Gb/s cable(s)
1 x SLI bridge(s)
1 x Q-connector(s) (2 in 1)
1 x ASUS Front Panel USB 3.0 Box(es)



BIOS:

64 Mb Flash ROM, EFI AMI BIOS, PnP, DMI2.0, WfM2.0, SM BIOS 2.5, ACPI 2.0a, Multi-language BIOS, ASUS EZ Flash 2, ASUS CrashFree BIOS 3, F12 PrintScreen Function



Manageability:

WfM 2.0, DMI 2.0, WOL by PME, WOR by PME, PXE



Support Disc:

Drivers
ASUS Utilities
ASUS Update
Anti-virus software (OEM version)



Form Factor:

ATX Form Factor
12 inch x 9.6 inch ( 30.5 cm x 24.4 cm )



Note:

*1: Compatible with PCIe x1 and x4 devices.
*2: These SATA ports are for data hard drives only. ATAPI devices are not supported.



UEFI-Screens:

folgt



Reviews:

folgt



Wichtige Links:

- Herstellerseite

- UEFI/BIOS- Updates, Treiber und Co.

- CPU-Support List

- Qualified Vendor List

- Geizhals-Link






xxxKompatibilität - Arbeitsspeicher


In der Regel gibt es da selten Fälle, wo der Arbeitsspeicher rumzickt. Dennoch sollte man die RAM-Kits, die Art der RAM-Konfiguration und das jeweilige Board-Modell in einer Liste sammeln:


2*2 GB:

G.Skill ECO DIMM Kit 4GB PC3-12800U CL7-8-7-24 (DDR3-1600) (F3-12800CL7D-4GBECO) (P8Z68-V Pro)


1*4 GB:




2*4 GB:

G.Skill RipJaws DIMM Kit 8GB PC3-12800U CL7-8-7-24-2T (DDR3-1600) (F3-12800CL7D-8GBRH) (P8Z68-V Pro)
TeamGroup Elite DIMM Kit 8GB PC3-10667U CL9-9-9-24 (DDR3-1333) (TED38192M1333HC9DC) (P8Z68-V Pro)
G.Skill RipJaws-X DIMM Kit 8GB PC3-10667U CL7-7-7-21 (DDR3-1333) (F3-10666CL7D-8GBXH) (P8Z68-V Pro)
G.Skill ECO DIMM Kit 8GB PC3-12800U CL8-8-8-24 (DDR3-1600) (F3-12800CL8D-8GBECO) (P8Z68-V Pro)
Corsair Vengeance DIMM Kit 8GB PC3-12800U CL8-8-8-24 (DDR3-1600) (CMZ8GX3M2A1600C8) (P8Z68-V, P8Z68-V Pro)
Kingston HyperX blu. DIMM Kit 8GB PC3-10667U CL9-9-9 (DDR3-1333) (KHX1333C9D3B1K2/8G) (P8Z68 Deluxe)
Corsair Vengeance DIMM Kit 8GB PC3-14900U CL9-10-9-27 (DDR3-1866) (CMZ8GX3M2A1866C9) (P8Z68 Deluxe)
Corsair Vengeance blau DIMM Kit 8GB PC3-12800U CL9-9-9-24 (DDR3-1600) (CMZ8GX3M2A1600C9B) (P8Z68-V)
Corsair XMS3 DIMM Kit 8GB PC3-10667U CL9-9-9-24 (DDR3-1333) (CMX8GX3M2A1333C9) (P8Z68-V Pro)
Corsair XMS3 DIMM Kit 8GB PC3-12800U CL9-9-9-24 (DDR3-1600) (CMX8GX3M2A1600C9) (P8Z68-V Pro)
Kingston HyperX DIMM Kit 8GB PC3-10667U CL7-7-7-20 (DDR3-1333) (KHX1333C7AD3K2/8G) (P8Z68-V Pro)
exceleram Sandy Bridge Rippler DIMM Kit 8GB PC3-12800U CL9-9-9-24 (DDR3-1600) (ERS303A) (P8Z68-V Pro)
G.Skill RipJaws-X DIMM Kit 8GB PC3-12800U CL9-9-9-24 (DDR3-1600) (F3-12800CL9D-8GBXL) (P8Z68 Deluxe)
Hynix DIMM 4GB PC3-10667U CL9 (DDR3-1333) (P8Z68 Deluxe)



xxxKompatibilität - CPU-Kühler


Hier befindet sich die Liste der kompatiblen CPU-Kühler. Sollten unten stehende Bemerkungen fehlerhaft sein, bitte bescheid geben.




- Scythe Mugen 2 Rev. B Solange keine Module mit erhöhten Heatspreadern eingesetzt werden (z.B. diese RipJaws), gibt es keine Probleme.

- Noctua NH-D14 Achtung! Der oberste PCIe x1 Slot ist nicht mehr verwendbar! RAM-Module mit höhere Heatspreader sind nicht verwendbar!

- Scythe Shuriken Rev.B RAM-Module mit höheren Heatspreadern sollten vermieden werden.

- Thermalright Archon Es sind keine Probleme bekannt.

- Prolimatech Armageddon Es sind keine Probleme bekannt.

- Coolink Corator DS Der 1. RAM-Slot wird verdeckt. RAM-Module mit höhere Heatspreader sind nicht verwendbar!

- Thermalright Silver Arrow Es sind keine Probleme bekannt.

- Prolimatech Genesis Es sind keine Probleme bekannt.

- Corsair Hydro Series H70 Es sind keine sonderbaren Probleme bekannt.

- Thermalright Venomous X-Black Es sind keine Probleme bekannt.

- Thermalright Ultra-120 In Verbindung mit Sockel 1156-Halterungen gibt es keine Probleme.

- EKL Alpenföhn Brocken Es sind keine Probleme bekannt.

- Scythe Mugen 3 Solange keine Module mit erhöhten Heatspreadern eingesetzt werden (z.B. diese RipJaws), gibt es keine Probleme.







xxxWeitere Infos


- Lucid Logix Virtu ist nur mit dem P8Z68-V und der Pro-Variante effektiv nutzbar. Das P8Z68 Deluxe bietet keinerlei Grafik-Ausgänge.
- Die USB3.0-Box als Front Panel, was normalerweise nur beim P8Z68 Deluxe dabei ist, gibt es separat nachzukaufen und ist somit bei den kleineren Boards ebenfalls nutzbar: Hardwareluxx - Preisvergleich


Hier sind noch ein paar Links zu anderen, passenden Themen:

http://www.hardwareluxx.de/community/f11/intel-sandy-bridge-lga1155-faq-infos-auf-seite-1-part-5-a-775738.html
http://www.hardwareluxx.de/community/f139/sammelthread-oc-prozessoren-intel-sockel-1155-sandy-bridge-laberthread-3-a-780949.html
http://www.hardwareluxx.de/community/f11/der-sockel-lga1155-quatschthread-part-5-a-789828.html



Sonstige Downloads:

- Lucid Virtu Treiber:

lucidlogix_downloads



Wie aktiviere ich das SSD-Caching Feature? (Intel Smart Response Technology)

Au-Ja! - Intels Smart Response Technology mit dem Z68-Chipsatz - 2/4



Wie richte ich mein System mit Virtu ein?

Klick



Bekannte Probleme und deren Lösungen:

DIE ANWENDUNG DER HIER BESCHRIEBENEN LÖSUNGEN ERFOLGT AUF EIGENE GEFAHR!


Einige Probleme und Lösungen, die bereits im Forum besprochen wurden.


Probleme

1. Der Rechner bootet gelegentlich nicht
2. Doppel-Boot nach Overclocking
3. Standby-Bug (S3), Monitor bleibt schwarz
4. CPU-Fan-Bug
5. Instabiles System wegen falscher RAM-Einstellungen
6. Kompatibilitätsprobleme mit der Tastatur
7. Die CPU-Temperaturen sind nach dem BIOS-Update um ca. 15 C° niedriger
8. Zeigergeschwindigkeit der Maus verlangsamt sich
9. No Physical Disk (beim Bootvorgang)
10. Microsoft .Net3.5 Framework lässt sich unter Windows 7 nicht installieren
11. Über eSata angeschlossene Geräte werden nicht erkannt
12. Lüfter lassen sich nicht leiser stellen
13. Blue Screen - F4 Error wegen korrupter SSD
14. In unregelmäßigen Abständen kommt es zu kurzen (manchmal auch längeren) Freezes
15. Sudden Death of SSD - Die SSD wird im BIOS nicht mehr erkannt
16. Ziel führender Einsatz von Lucid Virtu und Intel Quick Sync
17. CPU-Kühler lassen sich nicht montieren oder verdecken auf Grund ihrer Größe diverse Slots
18. ASUS AI Suite II lässt sich nicht installieren (auch nicht mit Hilfe des AI Suite II Patchers)
19. Die USB 3.0-Anschlüsse (3. + 4. Port vorne am Gehäuse) funktionieren nicht
20. Power On by PS/2 Keyboard funktioniert nicht
21. Instabiles System nach BIOS-Update


Lösungen

1. Nach RESET die Lüfter-Grenzwerte im BIOS unter Advanced-Mode herabsetzen (Nichtsdestotrotz muss stets auf eine angemessene Kühlung des Systems geachtet werden!)
2. BIOS 0706* - oder - BCLK-Wert im BIOS auf 100,0 MHz stellen
3. BIOS 0706* - oder - Internal PLL Overvoltage im BIOS deaktivieren (Bei OC über 4,7 GHz aktivieren)
4. BIOS 0706* - oder - BIOS 0606
5. BIOS 0706* - oder - Aktivierung des X.M.P.-Modes im BIOS-Setup (nicht alle RAM-Typen sind für den X.M.P.-Modus geeignet)
6. BIOS 0706* - oder - die USB-Tastatur einfach an einen USB 3.0 Port anschließen
7. Kein Fehler! Die CPU-Temperaturen sind dieselben wie vor dem BIOS-Update, aber ASUS hat die Art der Temperaturmessung mit den BIOS-Versionen 0603/0606 geändert. Die Temperaturen basieren nach dem Update nicht mehr auf tj.max-Temps (CPU-Kern), sondern auf tcase-Temps (CPU-Umgebung). Der Unterschied zwischen tcase-Temps und tj.max-Temps beträgt ca. 15 C°.
8. Möglicherweise Konflikte mit anderen Ports. Ursache ungeklärt!
9. Marvell Speicher-OPROM im BIOS deaktivieren
10. Kein Bug! Microsoft .Net3.5 Framework ist Teil von Windows 7
11. Hot-Plug im Bios aktivieren (Geräte können dann auch sicher entfernt werden)
12. Regulierung der Lüfter über Fan Xpert oder über eine zusätzlich montierte Lüfter-Steuerung
13. Keine Lösung!
14. LPM-Fix für den Intel SATA III-Port ausführen
15. Keine Lösung! - RMA anfordern
16. Einige positive Testergebnisse gab es bei der En-/Decodierung von Videos, allerdings nur bei gewissen Ausgangsformaten.
Vorteile bringt die Technologie beim Einsatz von zwei oder mehreren Monitoren, sofern iGPU-Anschlüsse vorhanden sind.
Warum die Deluxe-Version ohne Onboard-Grafikanschlüsse ausgestattet wurde, bleibt uns ein Rätsel.
17. Kühler-Empfehlungen auf Seite 1 dieses Threads beachten
18. Keine Lösung!
19. Im BIOS unter Onboard Devices Configuration muss der PCI Express X16_3 Slot auf AUTO gestellt sein. Die Modi X4 oder X1 deaktivieren die erwähnten USB3.0-Anschlüsse. (Dieses Problem betrifft nicht die Deluxe-Version.)
20. Keine Lösung!
21. ASUS empfiehlt dringend auf folgende Kombinationen zu achten:
BIOS 0501 mit IRST-Treiber 10.5
BIOS 0606 (0603 für Deluxe) mit IRST-Treiber 10.6

*Derzeit nur für P8Z68 Deluxe verfügbar

- Über die Software lassen sich nur PWM-Lüfter regeln. 3 Pin Lüfter kann man nur über das BIOS etwas bremsen/einstellen.
Per Nanoxia PWMX kann man 3 Pin Lüfter zu 4 Pin PWMs aufrüsten, wird leider nicht mehr produziert.

- Die ganzen Anzeigen sind nicht wirklich immer richtig.
Teilweise werden 0V oder 23V auf 12V und 5V Schiene oder -30° und mehr Mainbordtemperatur angezeigt ohne dass was ist. Nehmt lieber Aida oder HW-Monitor.

- Thermalright HR-02 Macho - Montage:

dann passt es:
http://www.bieberbach.org/bilder/macho_p8z68v0.jpg
Danke mauorrizze
Es gibt aber bald vom Hersteller auch neue Halter wer nicht basteln will.









Das sollte für den Anfang reichen. Natürlich muss hier und da noch ausgebaut werden. Hierbei hoffe ich zusätzlich auf eure Unterstützung. Änderungen/Verbesserungen sehe ich selbstverständlich gern entgegen (auch per PN).:)


Euer FM4E

Zuletzt bearbeitet:
Ich hatte bei ASUS angerufen und die haben mir das 801 fürs Pro zugeschickt. Mein Windows fährt wie gewohnt sehr schnell hoch (32sec) aber die Maus braucht sehr lange. Wiederum das externe Plextor BD Lw wird gleich erkannt
Komisch


Kannst du bestätigen, dass 0801 folgende Probleme löst:

1. Doppel-Boot nach Overclocking
2. Standby-Bug (S3), Monitor bleibt schwarz
3. CPU-Fan-Bug
4. Instabiles System wegen falscher RAM-Einstellungen
5. Kompatibilitätsprobleme mit der Tastatur

(BIOS 0706 für Deluxe hat diese Probleme gelöst.)

Wenn Du diese Anzeige nicht sehen willst, registriere Dich und/oder logge Dich ein.
Ich habe jetzt noch mal den mit gelieferten USB 3.0 adapter probiert auch ohne erfolg. Was kann ich noch tun?

Ich habe jetzt noch mal den mit gelieferten USB 3.0 adapter probiert auch ohne erfolg. Was kann ich noch tun?

Deinstalliere die USB 3.0 Treiber und installiere sie anschließend neu.

---------- Beitrag hinzugefügt um 19:54 ---------- Vorheriger Beitrag war um 19:48 ----------

@ Larkin

Unterm Tag geht der Stand-By Modus mitn neuen 07er BIOS ja perfekt aber über Nacht hält das wohl irgendwie nicht immer und der Bildschirm bleibt schwarz.

Hmm, werde den PC über Nacht mal nicht ausschalten, um das zu testen. Ich berichte dir morgen!

habe ich schon gemacht auch einen neueren installiert. das Bios finded auch keinen stick wenn ich versuche über F8 davon zu booten

Ist der BIOS Baustein nicht verlötet? kann gerade nicht beim V gucken!

@ stoeggich

Ich hatte kürzlich das Problem, dass sich der USB 3.0 Kabel vom blauen MoBo-Anschluss gelöst hatte. Der Kabel sitzt nicht besonders fest! Seltsam ist allerdings, dass bei dir auch die hinteren Anschlüsse anscheinend nicht funktionieren. Kontrolliere sicherheitshalber, ob dein Kabel richtig festsitzt.

Zuletzt bearbeitet:
die hintern am board gehen nur die mit dem blauen stecker eben nicht. Also wenn ich den rechten nutze leuchtet der usbstick dauer haft links blinkt er nur kurz. Wenn ich ihn dann wieder nach rechts stecke binkt er auch nur noch kurz.

Zuletzt bearbeitet:
Aah, jetzt versteh ich. Die anderen (vorne) sollten eigentlich nach der Installation der Treiber funktionieren. Im Bios musste ich da nichts ändern.

Zuletzt bearbeitet:
Kann mir einer sagen warum der USB 3.0 anschluss auf dem Board nicht funktioniert aber die Hinternen am Board. Muss man die extra aktiviern oder was?

Kann es vielleicht sein, dass Du im BIOS unter "Onboard devices configuration", beim "PCI Express X16_3 Slot"
den modus X4 oder X1 gewählt hast?
Wenn das so ist, dann ist der intern USB3.0 (Port3+4) deaktiviert.
Nur in der Einstellung "Auto" ist der überhaupt aktiv (in dieser Einstellung ist dann nur PCIeX1_2 deaktiviert).

Hallo,

ich bin neu hier. Habe mir letzte Woche das Asus P8Z68-V PRO geholt. Dazu den Intel Core i5 2500K 4x 3.30GHz So.1155 BOX und 16 GB Corsair Vengeance DDR3-1600 DIMM CL8.

Habe alles bei MF bestellt und mich gefreut wie ein kleines Kind, als bis auf 8 GB Speicher alles ankam. Dann schnell zusammen gebastelt und Win 7 Pro 64 bit installiert.

Erste bittere Pille kam mit dem LAN Adapter der nicht funktionieren wollte. Ich habe die Energyeinstellungnen geändert, die neusten Treiber von Intel installiert, das BIOS upgedatet und dann hier den Tipp gelesen, dass die Fritzbox an allem Schuld ist. Das hat mich schon 2 Tage Rumärgern nach der Arbeit gekostet. Dann habe ich die LAN Ports meiner FB alle auf immer an gestellt, was wieder nicht gebracht hat, da ich zwangsläufig den LAN1 Port nutzen muss sonst gehts nicht- was ein Dreck, Harware für 150€ die keine Verbinddung mit nem Standardrouter aufbauen kann aber was solls.
Leider habe ich das Problem dass mein Provider ähnlich wie KD keine Einwahl zulässt und ich den LAN Port 1 brauche um unsere Notebooks und Handys per WLAN ins Netz zu bekommen. Abhilfe hat also Momentan nur das direkte Einstecken in das Modem gebracht, danach hatte ich knapp 1 Woche später Netz. Das dumme ist nur, dass ich jetzt meistens einen IP Konflikt bekomme, is ja logisch, aber was solls, ich zieh im Oktober eh um bis dahin wird schon gehen dacht ich mir.
Dann kamen gestern die zweiten 8GB Speicher, ich gleich eingebaut mich gefreut wie ein Schnitzel und festgestellt dass das Teil immer noch utopisch lange zum booten braucht :(
Danach habe ich diverse Treiber instellaiert, Windows upgedatet ... das übliche halt, denn Rechner in einen benutzenswerten Zustand überführt quasi.
Ich war nicht die ganze Zeitim Zimmer, habe aber durch das echt nervige Pipen am Anfang vernommen, dass er wohl des Öfteren gebootet hat.
Dann als ich wieder ins Zimmer kam, Rechner läuft Bildschirm schwarz, versucht ihn aus der Totenstarre zu erwecken aber ohne Erfolg. Nach einer gewissen Zeit habe ich selbstlos den Resetknopf betätigt, er hat auch gleich wieder angefangen hochzufahren.
ABER jetzt kommts, es passiert nichts mehr, es leuchtet die DIMM LED dauerhaft. Ich hab nachgeleden auf dem MemOK! Button drücken bis das Teil zu blinken anfängt, dass rebootet er öfter da er mehrere Konfigurationen testet ... btw im Handbuch steht, das passiert wenn man nicht zertifizierten Speicher einbaut, gott sei Dank hab ich den teueren von der Liste gekauft :)
Ich habe dann noch versuch die neuen Speichermodule zu entfernen, gleiches Problem, die alten die neuen zu tauschen, mal nur ein reinzusteken Bänke durchgetauscht ....
Wenn ich den Rechner anmache, leuchtet kurz das CPU LED springt dann zur DIMM LED die brennt dann, danach drücke ich den MemOK! Knopf, die LED blinkt er testet, so lange bis die DIMM LED wieder dauerhaft brennt, dann passiert nichts mehr.

Es ist bestimmt nachvollziehbar, dass ich mit dem board jetzt dann die Schnauze voll hab :) Ich hoffe ihr habt einen guten Rat wie ich die Kiste wieder zum laufen bringe.
@OPs & Admins: Sollte der Beitrag hier nicht reingehören, möge man ihn bitte veschieben :)

Viele Dank schon mal, ein durchaus verzweifelter Mike
Habe das gleiche Problem mit dem schwarzen Bildschirm....die CPU LED leuchtet gar nicht,die RAM LED ist dauerhaft an,es hat mal funktioniert und auf einmal geht's nicht mehr,habe den gleichen Speicher.Habe schon ein neues Board,der Speicher ist noch in Ordnung,läuft auf dem neuen Board.
Aber ich vermute das alte Board ist nicht defekt...hast du eine Lösung zu deinem Problem gefunden????

Mfg,Daniel...

Habe das gleiche Problem mit dem schwarzen Bildschirm....die CPU LED leuchtet gar nicht,die RAM LED ist dauerhaft an,es hat mal funktioniert und auf einmal geht's nicht mehr,habe den gleichen Speicher.Habe schon ein neues Board,der Speicher ist noch in Ordnung,läuft auf dem neuen Board.
Aber ich vermute das alte Board ist nicht defekt...hast du eine Lösung zu deinem Problem gefunden????

Mfg,Daniel...

Lies dir mal diesen 2 Seiten langen Thread durch. Da hatte jemand ein ähnliches Problem.

Ja,danke....habe mir aber schon ein neues Board ( auch wieder das ASUS P8Z69V-Pro ) bestellt,da läuft die komplette Hardware wieder,auch die CPU und der RAM.Also scheint das alte Board wohl einen defekt zu haben,ich schicke es ein.
Einziges Problem was ich jetzt habe,der Rechner hat trotz Wakü beim einschalten,also nach 1min schon eine CPU Temperatur von 97 Grad!!!!!!Das kann doch bei der kurzen Laufzeit gar nicht sein,der Wakü-Kühler sitzt auch gut auf der CPU,hatte ich nochmal kontrolliert.

Unter Windows zeigt er das nur ab und zu an,wenn der Prozi automatisch runtertaktet auf 1600 Mhz,dann fällt die CPU Temperatur innerhalb von 10sec von angeblichen 96 Grad auf unter 55 Gard,das geht doch gar nicht......schätze mal es würde mindestens ne halbe Stunde dauern,wenn der Prozi wirklich 96 Grad hätte,um auf 55 Grad zu kommen.
Schätze mal der Temperatursensor ist im Eimer????????
Oder würde evtl.ein BIOS Update helfen?????

Mfg,Daniel...

Zitat von danielbigben
Unter Windows zeigt er das nur ab und zu an,wenn der Prozi automatisch runtertaktet auf 1600 Mhz,dann fällt die CPU Temperatur innerhalb von 10sec von angeblichen 96 Grad auf unter 55 Gard,das geht doch gar nicht......schätze mal es würde mindestens ne halbe Stunde dauern,wenn der Prozi wirklich 96 Grad hätte,um auf 55 Grad zu kommen.
Vielleicht spinnt deine Temp-Anzeige. Ich bekomme unter Idle - nach einer bestimmten Zeit - im Core Temp Tool 1.0 99°C Kern-Temperatur angezeigt. Das stimmt natürlich nicht, in anderen Tools, wie HW-Monitor oder HWInfo64, werden parallel glaubhafte Temps (im Idle 28..35 °C, Last < 60 °C) angezeigt.
Wurden beim Zusammenbau die Folien von den CPU-Kontaktflächen entfernt?

Zuletzt bearbeitet:

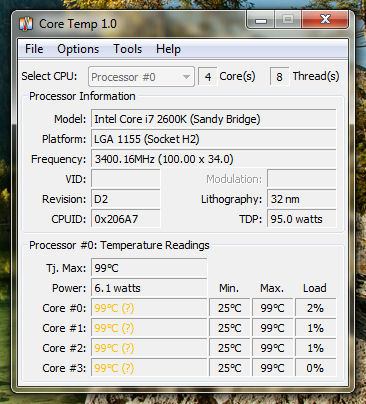

Zu Core Temp 1.0 noch eine Grafik:


Anhänge

  • Core Temp 1.0.jpg
    Core Temp 1.0.jpg
    46,1 KB · Aufrufe: 75
Gehe ich recht in der Annahme, dass das aktuellste Bios für´s P8Z68 V-Pro im Moment die "P8Z68-V-PRO-ASUS-0606-IRST-10601002" ist? Darf gleich anfangen zu basteln und wollte es direkt auffrischen, falls noch was älteres drauf sein sollte.

Einfach die neue Realtemp Beta nutzen, da funktioniert das Auslesen der Temperatursensoren richtig. Als umfassenderes, kostenloses Tool kann ich ebenfalls noch HWInfo empfehlen.

@Bomber Das ist so richtig :wink:

@ Rudi Taube.....genau das meine ich....wenn er auf 3400 Mhz taktet zeigt er diese Schwachsinnstemperaturen an,und das sofort mit dem hochtakten,das geht doch gar nicht,das würde schon ne Zeit dauern...
Und wenn er mit 1600Mhz taktet sind die Temperaturen sofort normal.....Häääääähhhhh????

Zuletzt bearbeitet:
Dann werd ich es mit der gleich mal testen ... allerdings is der olle Paketkutscher mit meiner WaKü-Halterung immer noch nich da gewesen, sonst schmeisst der einen morgens um 8 aussem Bett, nu warte ich hier auf heissen Kohlen ....

Hi, wir haben mit einem P8Z68-V kein Bild, nur wenn der Monitor über den Onboard Grafikanschluß angeschlossen ist. Bios ist das aktuelle 0606 schon drauf gewesen.
An der Grafikkarte liegt es nicht, wir haben schon eine andere Karte eingebaut und getestetet. Damit ist ebenfalls kein Monitorbild.
Im Bios ist alles korrekt eingestellt, auch auf den Standardeinstellungen kommt kein Bild.Strom ist da, Lüfter drehen sich auch.

@mr999: kommt mir bekannt vor, hatte ich bei meinem neuen P8Z68-V Pro auch. Lüfter dreht, es wird nicht gebootet und kein Bild. Habe sofort alles wieder zurückgesendet: Board, CPU u. RAM, da ich den Fehler nicht weiter eingrenzen konnte. Vermute, dass es ein Boarddefekt ist. MF hat jedenfalls alles anstandslos zurück genommen, da ich noch innerhalb der 14-Tagefrist vom Widerruf gebrauch gemacht habe.

hm jo, habs extra zusammenbauen lassen bei MF, um so ein trouble eben nicht zu haben.
PC startet aber an sich, nur ist eben kein Bild da. Ich denke mal der PCI-E Slot ist defekt, oder irgendwas im Bios ist falsch, daß immer der onboard Grafikausgang aktiviert ist. Das Board müßte doch automatisch erkennen, ob eine PCI-E Karte eingebaut ist.
Oder hat MF bei der Installation schon irgendetwas mit Virtu GPU Virtualization Software aktiviert, sodaß ich immer den Monitor in den onboard stecken muß?
Aber dann müßte doch auch im Gerätemanager meine GTX 570 sein. Da steht nur Standard VGA

Zuletzt bearbeitet:
@ Rudi Taube.....genau das meine ich....wenn er auf 3400 Mhz taktet zeigt er diese Schwachsinnstemperaturen an,und das sofort mit dem hochtakten,das geht doch gar nicht,das würde schon ne Zeit dauern...
Und wenn er mit 1600Mhz taktet sind die Temperaturen sofort normal.....Häääääähhhhh????
So,habe ein BIOS Update auf 0606 gemacht,und siehe da,das BIOS zeigt schon mal gute 15-20 Grad weniger an.
Dann habe ich noch vom " XMP " Modus in den " Auto " Betrieb gewechselt,wenn Windows jetzt hochfährt,zeigt das ASUS Tool auch viel weniger Temperatur an,so um 50 Grad,wenn die CPU dann noch runtertaktet,geht die CPU auf 38 Grad runter.
Liegt der Fehler also schon mal im alten BIOS und evtl. an dem " XMP " Modus?????

Kann es vielleicht sein, dass Du im BIOS unter "Onboard devices configuration", beim "PCI Express X16_3 Slot"
den modus X4 oder X1 gewählt hast?
Wenn das so ist, dann ist der intern USB3.0 (Port3+4) deaktiviert.
Nur in der Einstellung "Auto" ist der überhaupt aktiv (in dieser Einstellung ist dann nur PCIeX1_2 deaktiviert).

Alles klar muss ich gleich mal testen ich habe x1 gewählt wegen meiner STX.

So geht jetzt aber verstehn tu ich das ganze nicht. Hab jetzt Auto gewählt und mein Soundkarte geht und der USB anschluss. warum das jetzt?
Grafikkarte läuft @16 wo kommen dann jetzt die Lanes her

Zuletzt bearbeitet:
Bravo Klotz! Du hast hier schon mindestens drei schwierig zu knackende Rätsel gelöst. Woher hast du diesmal die Lösung? Steht das im Handbuch???

Bravo Klotz! Du hast hier schon mindestens drei schwierig zu knackende Rätsel gelöst. Woher hast du diesmal die Lösung? Steht das im Handbuch???

Jup - wer das Handbuch liest ist klar im Vorteil :d
Ich könnte fast bei jeder zweiten Frage posten - RTFM (read the fucking manual) - aber ich bin ja so nett und beantworte die Fragen direkt.

In diesem Fall - im Handbuch vom P8Z68-V PRO im Kapitel 2.2.4 "Expansion Slots". Da gibts auch eine Übersichtstabelle, die zeigt welche Anschlüsse beim jeweiligen Mode (Auto, X1, X4) aktiv sind.
Beim DELUXE muss man sich darum keine Gedanken machen, der hat den PLX8608-Chip der als PCI-Switch dient.


Anhänge

  • Tabelle.PNG
    6 KB · Aufrufe: 121
Zuletzt bearbeitet:
Hardwareluxx setzt keine externen Werbe- und Tracking-Cookies ein. Auf unserer Webseite finden Sie nur noch Cookies nach berechtigtem Interesse (Art. 6 Abs. 1 Satz 1 lit. f DSGVO) oder eigene funktionelle Cookies. Durch die Nutzung unserer Webseite erklären Sie sich damit einverstanden, dass wir diese Cookies setzen. Mehr Informationen und Möglichkeiten zur Einstellung unserer Cookies finden Sie in unserer Datenschutzerklärung.


Zurück
Oben Unten refresh
