[Sammelthread] Asus P8Z68-V(/GEN3) / P8Z68-V Pro(/GEN3) / P8Z68 Deluxe(/GEN3) (Intel Z68)

Asus P8Z68-V(/GEN3) / P8Z68-V Pro(/GEN3) / P8Z68 Deluxe(/GEN3) - Sammelthread

xxxInhaltsverzeichnis:

• P8Z68-V(/GEN3)

• P8Z68-V Pro(/GEN3)

• P8Z68 Deluxe(/GEN3)

• Kompatibilität - Arbeitsspeicher

• Kompatibilität - CPU-Kühler

• Weitere Infos

Ein Hinweis vorweg: Die Mainboard-Modelle mit PCI-Express der 3. Generation (GEN3) sind mit den Vorgängermodellen zu 100% identisch, was die Ausstattung angeht. Lediglich die PCI-Express 3.0 Kompatibilität wurde jeweils für die ersten beiden PCI-Express x16 Slots ergänzt.

xxxP8Z68-V(/GEN3)​

Spezifikationen:

Spoiler

CPU:

Intel® Socket 1155 The 2nd Generation Core™ i7/Core™ i5/Core™ i3 Processors
Supports Intel® 32 nm CPU
Supports Intel® Turbo Boost Technology 2.0



Chipset:

Intel® Z68



Memory:

4 x DIMM, Max. 32GB, DDR3 2200(O.C.)/2133(O.C.)/1866(O.C.)/1600/1333/1066 Hz Non-ECC, Un-buffered Memory
Dual Channel Memory Architecture
Supports Intel® Extreme Memory Profile (XMP)
* Hyper DIMM support is subject to the physical characteristics of individual CPUs.
* Refer to ASUSTeK Computer Inc. or user manual for the Memory QVL (Qualified Vendors Lists).
* Due to CPU behavior, DDR3 2200/2000/1800 MHz memory module will run at DDR3 2133/1866/1600 MHz frequency as default.



Graphic:

Integrated Graphics Processor
Multi-VGA output support : HDMI/DVI/RGB ports
- Supports HDMI with max. resolution 1920 x 1200 @ 60 Hz
- Supports DVI with max. resolution 1920 x 1200 @ 60 Hz
- Supports RGB with max. resolution 2048 x 1536 @ 75 Hz
Maximum shared memory of 1748 MB



Multi-GPU Support:

Supports NVIDIA® Quad-GPU SLI™ Technology
Supports AMD® Quad-GPU CrossFireX™ Technology



Expansion Slots:

2 x PCIe 2.0 x16 (x16 or dual x8)
(beim GEN3-Modell sind es 2x PCIe 3.0 x16 Slots, x16 or dual x8)
1 x PCIe 2.0 x16 (x4 mode, black) *1
2 x PCIe x1
2 x PCI



Storage:

Intel® Z68 chipset :
2 x SATA 6Gb/s port(s), gray
4 x SATA 3Gb/s port(s), blue
Support Raid 0, 1, 5, 10
Support Intel® Smart Response Technology
JMicron® JMB362 controller : *2
1 x eSATA 3G port(s), red



LAN:

Intel® 82579, 1 x Gigabit LAN Controller
Intel® LAN- Dual interconnect between the Integrated LAN controller and Physical Layer (PHY)



Bluetooth:

Bluetooth V2.1+EDR
ASUS BT GO! Utility



Audio:

Realtek® ALC 892 8-Channel High Definition Audio CODEC
- Supports : Jack-detection, Multi-streaming, Front Panel Jack-retasking
Audio Feature :
- Blu-ray audio layer Content Protection
- Optical S/PDIF out port(s) at back panel



USB Ports:

ASMedia® USB 3.0 controller :
4 x USB 3.0 port(s) (2 at back panel, blue, 2 at mid-board)
Intel® Z68 chipset :
12 x USB 2.0 port(s) (6 at back panel, black+red, 6 at mid-board)



Overclocking Features:

Overclocking Protection :
- ASUS C.P.R.(CPU Parameter Recall)



Special Features:

ASUS Dual Intelligent Processors 2 with DIGI+ VRM :
ASUS TPU :
- Auto Tuning
- TurboV
- GPU Boost
- TPU switch
ASUS EPU :
- EPU
- EPU switch
ASUS Digital Power Design :
- Industry leading Digital 16 Phase Power Design
(12 -phase for CPU, 4 -phase for iGPU)
- ASUS DIGI+ VRM Utility
ASUS BT GO! :
- Folder Sync
- BT Transfer
- Shot & Send
- BT to Net
- Music Player
- Personal Manager
ASUS BT Turbo Remote :
- Exclusive Smartphone Interface supporting iPhone, Android, Windows Mobile, and Symbian systems
ASUS Exclusive Features :
- MemOK!
- AI Suite II
- AI Charger+
- Anti-Surge
- ASUS UEFI BIOS EZ Mode featuring friendly graphics user interface
- Disk Unlocker
ASUS Quiet Thermal Solution :
- Stylish Fanless Design Heat-sink solution
- ASUS Fan Xpert
ASUS EZ DIY :
- ASUS Q-Shield
- ASUS O.C. Tuner
- ASUS CrashFree BIOS 3
- ASUS EZ Flash 2
ASUS Q-Design :
- ASUS Q-LED (CPU/DRAM/VGA/Boot Device LED)
- ASUS Q-Slot
- ASUS Q-DIMM
- ASUS Q-Connector



Back I/O Ports:

1 x Bluetooth module(s)
1 x DVI
1 x D-Sub
1 x HDMI
1 x eSATA 3Gb/s
1 x LAN (RJ45) port(s)
2 x USB 3.0
6 x USB 2.0
1 x Optical S/PDIF out
6 x Audio Jack(s)



Internal I/O Ports:

1 x USB 3.0 connector(s) support(s) additional 2 USB 3.0 port(s) (19-pin, moss green)
3 x USB 2.0 connector(s) support(s) additional 6 USB 2.0 port(s)
2 x SATA 6Gb/s connector(s)
4 x SATA 3Gb/s connector(s)
2 x CPU Fan connector(s) (4 -pin)
2 x Chassis Fan connector(s) (1 x 4 -pin, 1 x 3 -pin)
2 x Power Fan connector(s) (3 -pin)
1 x S/PDIF out Header(s)
1 x 24-pin EATX Power connector(s)
1 x 8-pin ATX 12V Power connector(s)
1 x Front panel audio connector(s) (AAFP)
1 x System panel(s) (Q-Connector)
1 x MemOK! button(s)
1 x TPU switch(es)
1 x EPU switch(es)



Accessories:

User's manual
ASUS Q-Shield
2 x Serial ATA 3.0Gb/s cable(s)
2 x Serial ATA 6.0Gb/s cable(s)
1 x SLI bridge(s)
1 x Q-connector(s) (2 in 1)



BIOS:

64 Mb Flash ROM, EFI AMI BIOS, PnP, DMI2.0, WfM2.0, SM BIOS 2.5, ACPI 2.0a, Multi-language BIOS,
ASUS EZ Flash 2, ASUS CrashFree BIOS 3, F12 PrintScreen Function



Manageability:

WfM 2.0, DMI 2.0, WOL by PME, WOR by PME, PXE



Support Disc:

Drivers
ASUS Utilities
ASUS Update
Anti-virus software (OEM version)



Form Factor:

ATX Form Factor
12 inch x 9.6 inch ( 30.5 cm x 24.4 cm )



Note:

*1: The PCIe x16_3 slot shares bandwidth with PCIe x1_1 slot, PCIe x1_2 slot, USB3_34 and eSATA. The PCIe x16_3 default setting is in x1 mode.
*2: These SATA ports are for data hard drivers only. ATAPI devices are not supported.

UEFI-Screens:

folgt



Reviews:

folgt



Wichtige Links:

- Herstellerseite

- UEFI/BIOS-Updates, Treiber und Co.

- CPU-Support List

- Qualified Vendor List

- Geizhals-Link

zum Inhaltsverzeichnis​

xxxP8Z68-V Pro(/GEN3)

Spezifikationen:

Spoiler

CPU:

Intel® Socket 1155 The 2nd Generation Core™ i7/Core™ i5/Core™ i3 Processors
Supports Intel® 32 nm CPU
Supports Intel® Turbo Boost Technology 2.0



Chipset:

Intel® Z68



Memory:

4 x DIMM, Max. 32GB, DDR3 2200(O.C.)/2133(O.C.)/1866(O.C.)/1600/1333/1066 Hz Non-ECC, Un-buffered Memory
Dual Channel Memory Architecture
Supports Intel® Extreme Memory Profile (XMP)
* Hyper DIMM support is subject to the physical characteristics of individual CPUs.
* Refer to ASUSTeK Computer Inc. or user manual for the Memory QVL (Qualified Vendors Lists).
* Due to CPU behavior, DDR3 2200/2000/1800 MHz memory module will run at DDR3 2133/1866/1600 MHz frequency as default.



Graphic:

Integrated Graphics Processor
Multi-VGA output support : HDMI/DVI/RGB ports
- Supports HDMI with max. resolution 1920 x 1200 @ 60 Hz
- Supports DVI with max. resolution 1920 x 1200 @ 60 Hz
- Supports RGB with max. resolution 2048 x 1536 @ 75 Hz
Maximum shared memory of 1748 MB



Multi-GPU Support:

Supports NVIDIA® Quad-GPU SLI™ Technology
Supports AMD® Quad-GPU CrossFireX™ Technology



Expansion Slots:

2 x PCIe 2.0 x16 (x16 or dual x8)
(beim GEN3-Modell sind es 2x PCIe 3.0 x16 Slots, x16 or dual x8)
1 x PCIe 2.0 x16 (x4 mode, black) *1
2 x PCIe x1
2 x PCI



Storage:

Intel® Z68 chipset :
2 x SATA 6Gb/s port(s), gray
4 x SATA 3Gb/s port(s), blue
Support Raid 0, 1, 5, 10
Support Intel® Smart Response Technology
Marvell® PCIe SATA 6Gb/s controller : *2
2 x SATA 6Gb/s port(s), navy blue
JMicron® JMB362 controller : *2
1 x eSATA 3G port(s), red



LAN:

Intel® 82579, 1 x Gigabit LAN Controller



Bluetooth:

Bluetooth V2.1+EDR
ASUS BT GO! Utility



Audio:

Realtek® ALC 892 8-Channel High Definition Audio CODEC
- Supports : Jack-detection, Multi-streaming, Front Panel Jack-retasking
Audio Feature :
- Absolute Pitch 192kHz/ 24-bit True BD Lossless Sound
- Blu-ray audio layer Content Protection
- DTS Surround Sensation UltraPC
- Optical S/PDIF out port(s) at back panel



IEEE 1394:

VIA® 6308P controller
2 x IEEE 1394a port(s)
(2 at mid-board)



USB Ports:

ASMedia® USB 3.0 controller :
4 x USB 3.0 port(s) (2 at back panel, blue, 2 at mid-board)
Intel® Z68 chipset :
12 x USB 2.0 port(s) (6 at back panel, black+red, 6 at mid-board)



Overclocking Features:

Overclocking Protection :
- ASUS C.P.R.(CPU Parameter Recall)



Special Features:

ASUS Dual Intelligent Processors 2 with DIGI+ VRM :
ASUS TPU :
- Auto Tuning
- TurboV
- GPU Boost
- TPU switch
ASUS EPU :
- EPU
- EPU switch
ASUS Digital Power Design :
- Industry leading Digital 16 Phase Power Design
(12 -phase for CPU, 4 -phase for iGPU)
- ASUS DIGI+ VRM Utility
ASUS BT GO! :
- Folder Sync
- BT Transfer
- Shot & Send
- BT to Net
- Music Player
- Personal Manager
ASUS BT Turbo Remote :
- Exclusive Smartphone Interface supporting iPhone, Android, Windows Mobile, and Symbian systems
ASUS Exclusive Features :
- MemOK!
- AI Suite II
- AI Charger+
- Anti-Surge
- ASUS UEFI BIOS EZ Mode featuring friendly graphics user interface
- Disk Unlocker
ASUS Quiet Thermal Solution :
- Stylish Fanless Design Heat-sink solution
- ASUS Fan Xpert
ASUS EZ DIY :
- ASUS Q-Shield
- ASUS O.C. Tuner
- ASUS CrashFree BIOS 3
- ASUS EZ Flash 2
ASUS Q-Design :
- ASUS Q-LED (CPU/DRAM/VGA/Boot Device LED)
- ASUS Q-Slot
- ASUS Q-DIMM
- ASUS Q-Connector



Back I/O Ports:

1 x Bluetooth module(s)
1 x DVI
1 x D-Sub
1 x HDMI
1 x eSATA 3Gb/s
1 x LAN (RJ45) port(s)
2 x USB 3.0
6 x USB 2.0
1 x Optical S/PDIF out
6 x Audio Jack(s)



Internal I/O Ports:

1 x USB 3.0 connector(s) support(s) additional 2 USB 3.0 port(s) (19-pin, moss green)
3 x USB 2.0 connector(s) support(s) additional 6 USB 2.0 port(s)
4 x SATA 6Gb/s connector(s)
4 x SATA 3Gb/s connector(s)
2 x IEEE 1394a connector(s)
2 x CPU Fan connector(s) (4 -pin)
2 x Chassis Fan connector(s) (1 x 4 -pin, 1 x 3 -pin)
2 x Power Fan connector(s) (3 -pin)
1 x S/PDIF out Header(s)
1 x 24-pin EATX Power connector(s)
1 x 8-pin ATX 12V Power connector(s)
1 x Front panel audio connector(s) (AAFP)
1 x System panel(s) (Q-Connector)
1 x MemOK! button(s)
1 x TPU switch(es)
1 x EPU switch(es)



Accessories:

User's manual
ASUS Q-Shield
2 x Serial ATA 3.0Gb/s cable(s)
2 x Serial ATA 6.0Gb/s cable(s)
1 x SLI bridge(s)
1 x Q-connector(s) (2 in 1)
1 x ASUS USB 3.0 Bracket(s)



BIOS:

64 Mb Flash ROM, EFI AMI BIOS, PnP, DMI2.0, WfM2.0, SM BIOS 2.5, ACPI 2.0a, Multi-language BIOS,
ASUS EZ Flash 2, ASUS CrashFree BIOS 3, F12 PrintScreen Function



Manageability:

WfM 2.0, DMI 2.0, WOL by PME, WOR by PME, PXE



Support Disc:

Drivers
ASUS Utilities
ASUS Update
Anti-virus software (OEM version)



Form Factor:

ATX Form Factor
12 inch x 9.6 inch ( 30.5 cm x 24.4 cm )



Note:

*1: The PCIe x16_3 slot shares bandwidth with PCIe x1_1 slot, PCIe x1_2 slot, USB3_34 and eSATA. The PCIe x16_3 default setting is in x1 mode.
*2: These SATA ports are for data hard drivers only. ATAPI devices are not supported.

UEFI-Screens:





Reviews:

Test: ASUS P8Z68-V Pro - was kann Intels neuer Chipsatz? - Hardwareluxx
ASUS P8Z68-V Pro (Intel Z68) Motherboard Review :: TweakTown USA Edition
ASUS P8Z68-V PRO Review: Our First Z68 Motherboard - Anandtech
ASUS P8Z68-V PRO and Intel Z68 chipset review - Hexus




Wichtige Links:

- Herstellerseite

- UEFI/BIOS-Updates, Treiber und Co.

- CPU-Support List

- Qualified Vendor List

- Geizhals-Link

zum Inhaltsverzeichnis​

xxxP8Z68 Deluxe(/GEN3)

Spezifikationen:

Spoiler

CPU:

Intel® Socket 1155 The 2nd Generation Core™ i7/Core™ i5/Core™ i3 Processors
Supports Intel® 32 nm CPU
Supports Intel® Turbo Boost Technology 2.0
* The Intel® Turbo Boost Technology 2.0 support depends on the CPU types.



Chipset:

Intel® Z68



Memory:

4 x DIMM, Max. 32GB, DDR3 2200(O.C.)/2133(O.C.)/1866(O.C.)/1600/1333/1066 Hz Non-ECC, Un-buffered Memory
Dual Channel Memory Architecture
Supports Intel® Extreme Memory Profile (XMP)
* Hyper DIMM support is subject to the physical characteristics of individual CPUs.
* Refer to ASUSTeK Computer Inc. or user manual for the Memory QVL (Qualified Vendors Lists).
* Due to CPU behavior, DDR3 2200/2000/1800 MHz memory module will run at DDR3 2133/1866/1600 MHz frequency as default.



Multi-GPU Support:

Supports NVIDIA® Quad-GPU SLI™ Technology
Supports AMD® Quad-GPU CrossFireX™ Technology



Expansion Slots:

2 x PCIe 2.0 x16 (x16 or dual x8)
(beim GEN3-Modell sind es 2x PCIe 3.0 x16 Slots, x16 or dual x8)
1 x PCIe 2.0 x16 (x4 mode, black) *1
2 x PCIe 2.0 x1
2 x PCI



Storage:

Intel® Z68 chipset :
2 x SATA 6Gb/s port(s), gray
4 x SATA 3Gb/s port(s), blue
Support Raid 0, 1, 5, 10
Support Intel® Smart Response Technology
Marvell® PCIe 9128 controller :
2 x SATA 6Gb/s port(s), navy blue
JMicron® JMB362 controller : *2
1 x eSATA 3G port(s), red
1 x Power eSATA 3Gb/s port(s), green



LAN:

Intel® 82579, 1 x Gigabit LAN Controller
Realtek® 8111E , 1 x Gigabit LAN Controller
Dual Gigabit LAN controllers- 802.3az Energy Efficient Ethernet (EEE) appliance
Intel® LAN- Dual interconnect between the Integrated LAN controller and Physical Layer (PHY)



Bluetooth:

Bluetooth V2.1+EDR
ASUS BT GO! Utility



Audio:

Realtek® ALC 889 8-Channel High Definition Audio CODEC
- Supports : Jack-detection, Multi-streaming, Front Panel Jack-retasking
Audio Feature :
- Absolute Pitch 192kHz/ 24-bit True BD Lossless Sound
- Blu-ray audio layer Content Protection
- DTS Surround Sensation UltraPC
- Coaxial and Optical S/PDIF out ports at back panel



IEEE 1394:

VIA® 6315N controller
2 x IEEE 1394a port(s)
(1 at mid-board, 1 at back panel)



USB Ports:

NEC® USB 3.0 controller :
4 x USB 3.0 port(s) (2 at back panel, blue, 2 at mid-board)
Intel® Z68 chipset :
12 x USB 2.0 port(s) (8 at back panel, , 4 at mid-board)



Overclocking Features:

Overclocking Protection :
- ASUS C.P.R.(CPU Parameter Recall)



Special Features:

ASUS Dual Intelligent Processors 2 with DIGI+ VRM :
ASUS TPU :
- Auto Tuning
- TurboV
- TPU switch
ASUS EPU :
- EPU
- EPU switch
ASUS Digital Power Design :
- Industry leading Digital 16 Phase Power Design
(12 -phase for CPU, 4 -phase for iGPU)
- ASUS DIGI+ VRM Utility
ASUS BT GO! :
- Folder Sync
- BT Transfer
- Shot & Send
- BT to Net
- Music Player
- Personal Manager
ASUS BT Turbo Remote :
- Exclusive Smartphone Interface supporting iPhone, Android, Windows Mobile, and Symbian systems
ASUS Exclusive Features :
- MemOK!
- AI Suite II
- AI Charger
- Anti-Surge
- ASUS UEFI BIOS EZ Mode featuring friendly graphics user interface
ASUS Quiet Thermal Solution :
- Stylish Fanless Design Heat-pipe solution
- ASUS Fan Xpert
ASUS EZ DIY :
- ASUS Q-Shield
- ASUS O.C. Tuner
- ASUS CrashFree BIOS 3
- ASUS EZ Flash 2
ASUS Q-Design :
- ASUS Q-Code
- ASUS Q-LED (CPU/DRAM/VGA/Boot Device LED)
- ASUS Q-Slot
- ASUS Q-DIMM
- ASUS Q-Connector



Back I/O Ports:

1 x PS/2 keyboard/mouse combo port(s)
1 x Bluetooth module(s)
1 x eSATA 3Gb/s
1 x Power eSATA 3Gb/s
1 x IEEE 1394a
2 x LAN (RJ45) port(s)
2 x USB 3.0
8 x USB 2.0
1 x Coaxial S/PDIF out
1 x Optical S/PDIF out
6 x Audio Jack(s)
1 x Clear CMOS button(s)



Internal I/O Ports:

1 x USB 3.0 connector(s) support(s) additional 2 USB 3.0 port(s) (19-pin, blue)
2 x USB 2.0 connector(s) support(s) additional 4 USB 2.0 port(s)
4 x SATA 6Gb/s connector(s)
4 x SATA 3Gb/s connector(s)
1 x IEEE 1394a connector(s)
1 x CPU Fan connector(s) (4 -pin)
2 x Chassis Fan connector(s) (1 x 4 -pin, 1 x 3 -pin)
2 x Power Fan connector(s) (2 x 3 -pin)
1 x S/PDIF out Header(s)
1 x 24-pin EATX Power connector(s)
1 x 8-pin ATX 12V Power connector(s)
1 x Front panel audio connector(s) (AAFP)
1 x System panel(s) (Q-Connector)
1 x MemOK! button(s)
1 x TPU switch(es)
1 x EPU switch(es)
1 x Power-on switch(es)
1 x Reset switch(es)



Accessories:

User's manual
ASUS Q-Shield
2 x Serial ATA 3.0Gb/s cable(s)
4 x Serial ATA 6.0Gb/s cable(s)
1 x SLI bridge(s)
1 x Q-connector(s) (2 in 1)
1 x ASUS Front Panel USB 3.0 Box(es)



BIOS:

64 Mb Flash ROM, EFI AMI BIOS, PnP, DMI2.0, WfM2.0, SM BIOS 2.5, ACPI 2.0a, Multi-language BIOS, ASUS EZ Flash 2, ASUS CrashFree BIOS 3, F12 PrintScreen Function



Manageability:

WfM 2.0, DMI 2.0, WOL by PME, WOR by PME, PXE



Support Disc:

Drivers
ASUS Utilities
ASUS Update
Anti-virus software (OEM version)



Form Factor:

ATX Form Factor
12 inch x 9.6 inch ( 30.5 cm x 24.4 cm )



Note:

*1: Compatible with PCIe x1 and x4 devices.
*2: These SATA ports are for data hard drives only. ATAPI devices are not supported.

UEFI-Screens:

folgt



Reviews:

folgt



Wichtige Links:

- Herstellerseite

- UEFI/BIOS- Updates, Treiber und Co.

- CPU-Support List

- Qualified Vendor List

- Geizhals-Link

zum Inhaltsverzeichnis​

xxxKompatibilität - Arbeitsspeicher​

In der Regel gibt es da selten Fälle, wo der Arbeitsspeicher rumzickt. Dennoch sollte man die RAM-Kits, die Art der RAM-Konfiguration und das jeweilige Board-Modell in einer Liste sammeln:


2*2 GB:

G.Skill ECO DIMM Kit 4GB PC3-12800U CL7-8-7-24 (DDR3-1600) (F3-12800CL7D-4GBECO) (P8Z68-V Pro)


1*4 GB:




2*4 GB:

G.Skill RipJaws DIMM Kit 8GB PC3-12800U CL7-8-7-24-2T (DDR3-1600) (F3-12800CL7D-8GBRH) (P8Z68-V Pro)
TeamGroup Elite DIMM Kit 8GB PC3-10667U CL9-9-9-24 (DDR3-1333) (TED38192M1333HC9DC) (P8Z68-V Pro)
G.Skill RipJaws-X DIMM Kit 8GB PC3-10667U CL7-7-7-21 (DDR3-1333) (F3-10666CL7D-8GBXH) (P8Z68-V Pro)
G.Skill ECO DIMM Kit 8GB PC3-12800U CL8-8-8-24 (DDR3-1600) (F3-12800CL8D-8GBECO) (P8Z68-V Pro)
Corsair Vengeance DIMM Kit 8GB PC3-12800U CL8-8-8-24 (DDR3-1600) (CMZ8GX3M2A1600C8) (P8Z68-V, P8Z68-V Pro)
Kingston HyperX blu. DIMM Kit 8GB PC3-10667U CL9-9-9 (DDR3-1333) (KHX1333C9D3B1K2/8G) (P8Z68 Deluxe)
Corsair Vengeance DIMM Kit 8GB PC3-14900U CL9-10-9-27 (DDR3-1866) (CMZ8GX3M2A1866C9) (P8Z68 Deluxe)
Corsair Vengeance blau DIMM Kit 8GB PC3-12800U CL9-9-9-24 (DDR3-1600) (CMZ8GX3M2A1600C9B) (P8Z68-V)
Corsair XMS3 DIMM Kit 8GB PC3-10667U CL9-9-9-24 (DDR3-1333) (CMX8GX3M2A1333C9) (P8Z68-V Pro)
Corsair XMS3 DIMM Kit 8GB PC3-12800U CL9-9-9-24 (DDR3-1600) (CMX8GX3M2A1600C9) (P8Z68-V Pro)
Kingston HyperX DIMM Kit 8GB PC3-10667U CL7-7-7-20 (DDR3-1333) (KHX1333C7AD3K2/8G) (P8Z68-V Pro)
exceleram Sandy Bridge Rippler DIMM Kit 8GB PC3-12800U CL9-9-9-24 (DDR3-1600) (ERS303A) (P8Z68-V Pro)
G.Skill RipJaws-X DIMM Kit 8GB PC3-12800U CL9-9-9-24 (DDR3-1600) (F3-12800CL9D-8GBXL) (P8Z68 Deluxe)
Hynix DIMM 4GB PC3-10667U CL9 (DDR3-1333) (P8Z68 Deluxe)

xxxKompatibilität - CPU-Kühler​

Hier befindet sich die Liste der kompatiblen CPU-Kühler. Sollten unten stehende Bemerkungen fehlerhaft sein, bitte bescheid geben.




- Scythe Mugen 2 Rev. B Solange keine Module mit erhöhten Heatspreadern eingesetzt werden (z.B. diese RipJaws), gibt es keine Probleme.

- Noctua NH-D14 Achtung! Der oberste PCIe x1 Slot ist nicht mehr verwendbar! RAM-Module mit höhere Heatspreader sind nicht verwendbar!

- Scythe Shuriken Rev.B RAM-Module mit höheren Heatspreadern sollten vermieden werden.

- Thermalright Archon Es sind keine Probleme bekannt.

- Prolimatech Armageddon Es sind keine Probleme bekannt.

- Coolink Corator DS Der 1. RAM-Slot wird verdeckt. RAM-Module mit höhere Heatspreader sind nicht verwendbar!

- Thermalright Silver Arrow Es sind keine Probleme bekannt.

- Prolimatech Genesis Es sind keine Probleme bekannt.

- Corsair Hydro Series H70 Es sind keine sonderbaren Probleme bekannt.

- Thermalright Venomous X-Black Es sind keine Probleme bekannt.

- Thermalright Ultra-120 In Verbindung mit Sockel 1156-Halterungen gibt es keine Probleme.

- EKL Alpenföhn Brocken Es sind keine Probleme bekannt.

- Scythe Mugen 3 Solange keine Module mit erhöhten Heatspreadern eingesetzt werden (z.B. diese RipJaws), gibt es keine Probleme.

zum Inhaltsverzeichnis​

xxxWeitere Infos​

- Lucid Logix Virtu ist nur mit dem P8Z68-V und der Pro-Variante effektiv nutzbar. Das P8Z68 Deluxe bietet keinerlei Grafik-Ausgänge.
- Die USB3.0-Box als Front Panel, was normalerweise nur beim P8Z68 Deluxe dabei ist, gibt es separat nachzukaufen und ist somit bei den kleineren Boards ebenfalls nutzbar: Hardwareluxx - Preisvergleich


Hier sind noch ein paar Links zu anderen, passenden Themen:

http://www.hardwareluxx.de/community/f11/intel-sandy-bridge-lga1155-faq-infos-auf-seite-1-part-5-a-775738.html
http://www.hardwareluxx.de/community/f139/sammelthread-oc-prozessoren-intel-sockel-1155-sandy-bridge-laberthread-3-a-780949.html
http://www.hardwareluxx.de/community/f11/der-sockel-lga1155-quatschthread-part-5-a-789828.html



Sonstige Downloads:

- Lucid Virtu Treiber:

lucidlogix_downloads



Wie aktiviere ich das SSD-Caching Feature? (Intel Smart Response Technology)

Au-Ja! - Intels Smart Response Technology mit dem Z68-Chipsatz - 2/4



Wie richte ich mein System mit Virtu ein?

Klick



Bekannte Probleme und deren Lösungen:

DIE ANWENDUNG DER HIER BESCHRIEBENEN LÖSUNGEN ERFOLGT AUF EIGENE GEFAHR!


Einige Probleme und Lösungen, die bereits im Forum besprochen wurden.


Probleme

1. Der Rechner bootet gelegentlich nicht
2. Doppel-Boot nach Overclocking
3. Standby-Bug (S3), Monitor bleibt schwarz
4. CPU-Fan-Bug
5. Instabiles System wegen falscher RAM-Einstellungen
6. Kompatibilitätsprobleme mit der Tastatur
7. Die CPU-Temperaturen sind nach dem BIOS-Update um ca. 15 C° niedriger
8. Zeigergeschwindigkeit der Maus verlangsamt sich
9. No Physical Disk (beim Bootvorgang)
10. Microsoft .Net3.5 Framework lässt sich unter Windows 7 nicht installieren
11. Über eSata angeschlossene Geräte werden nicht erkannt
12. Lüfter lassen sich nicht leiser stellen
13. Blue Screen - F4 Error wegen korrupter SSD
14. In unregelmäßigen Abständen kommt es zu kurzen (manchmal auch längeren) Freezes
15. Sudden Death of SSD - Die SSD wird im BIOS nicht mehr erkannt
16. Ziel führender Einsatz von Lucid Virtu und Intel Quick Sync
17. CPU-Kühler lassen sich nicht montieren oder verdecken auf Grund ihrer Größe diverse Slots
18. ASUS AI Suite II lässt sich nicht installieren (auch nicht mit Hilfe des AI Suite II Patchers)
19. Die USB 3.0-Anschlüsse (3. + 4. Port vorne am Gehäuse) funktionieren nicht
20. Power On by PS/2 Keyboard funktioniert nicht
21. Instabiles System nach BIOS-Update


Lösungen

1. Nach RESET die Lüfter-Grenzwerte im BIOS unter Advanced-Mode herabsetzen (Nichtsdestotrotz muss stets auf eine angemessene Kühlung des Systems geachtet werden!)
2. BIOS 0706* - oder - BCLK-Wert im BIOS auf 100,0 MHz stellen
3. BIOS 0706* - oder - Internal PLL Overvoltage im BIOS deaktivieren (Bei OC über 4,7 GHz aktivieren)
4. BIOS 0706* - oder - BIOS 0606
5. BIOS 0706* - oder - Aktivierung des X.M.P.-Modes im BIOS-Setup (nicht alle RAM-Typen sind für den X.M.P.-Modus geeignet)
6. BIOS 0706* - oder - die USB-Tastatur einfach an einen USB 3.0 Port anschließen
7. Kein Fehler! Die CPU-Temperaturen sind dieselben wie vor dem BIOS-Update, aber ASUS hat die Art der Temperaturmessung mit den BIOS-Versionen 0603/0606 geändert. Die Temperaturen basieren nach dem Update nicht mehr auf tj.max-Temps (CPU-Kern), sondern auf tcase-Temps (CPU-Umgebung). Der Unterschied zwischen tcase-Temps und tj.max-Temps beträgt ca. 15 C°.
8. Möglicherweise Konflikte mit anderen Ports. Ursache ungeklärt!
9. Marvell Speicher-OPROM im BIOS deaktivieren
10. Kein Bug! Microsoft .Net3.5 Framework ist Teil von Windows 7
11. Hot-Plug im Bios aktivieren (Geräte können dann auch sicher entfernt werden)
12. Regulierung der Lüfter über Fan Xpert oder über eine zusätzlich montierte Lüfter-Steuerung
13. Keine Lösung!
14. LPM-Fix für den Intel SATA III-Port ausführen
15. Keine Lösung! - RMA anfordern
16. Einige positive Testergebnisse gab es bei der En-/Decodierung von Videos, allerdings nur bei gewissen Ausgangsformaten.
Vorteile bringt die Technologie beim Einsatz von zwei oder mehreren Monitoren, sofern iGPU-Anschlüsse vorhanden sind.
Warum die Deluxe-Version ohne Onboard-Grafikanschlüsse ausgestattet wurde, bleibt uns ein Rätsel.
17. Kühler-Empfehlungen auf Seite 1 dieses Threads beachten
18. Keine Lösung!
19. Im BIOS unter Onboard Devices Configuration muss der PCI Express X16_3 Slot auf AUTO gestellt sein. Die Modi X4 oder X1 deaktivieren die erwähnten USB3.0-Anschlüsse. (Dieses Problem betrifft nicht die Deluxe-Version.)
20. Keine Lösung!
21. ASUS empfiehlt dringend auf folgende Kombinationen zu achten:
BIOS 0501 mit IRST-Treiber 10.5
BIOS 0606 (0603 für Deluxe) mit IRST-Treiber 10.6

*Derzeit nur für P8Z68 Deluxe verfügbar

- Über die Software lassen sich nur PWM-Lüfter regeln. 3 Pin Lüfter kann man nur über das BIOS etwas bremsen/einstellen.
Per Nanoxia PWMX kann man 3 Pin Lüfter zu 4 Pin PWMs aufrüsten, wird leider nicht mehr produziert.

- Die ganzen Anzeigen sind nicht wirklich immer richtig.
Teilweise werden 0V oder 23V auf 12V und 5V Schiene oder -30° und mehr Mainbordtemperatur angezeigt ohne dass was ist. Nehmt lieber Aida oder HW-Monitor.

- Thermalright HR-02 Macho - Montage:

dann passt es:
http://www.bieberbach.org/bilder/macho_p8z68v0.jpg
Danke mauorrizze
Es gibt aber bald vom Hersteller auch neue Halter wer nicht basteln will.

Das sollte für den Anfang reichen. Natürlich muss hier und da noch ausgebaut werden. Hierbei hoffe ich zusätzlich auf eure Unterstützung. Änderungen/Verbesserungen sehe ich selbstverständlich gern entgegen (auch per PN).


Euer FM4E



[DonBanana]

Einfach den Intel Rapid Storage installieren.



[Swamp Thing]

@Klotz: Freut mich, dass es geklappt hat.



[rzr65]

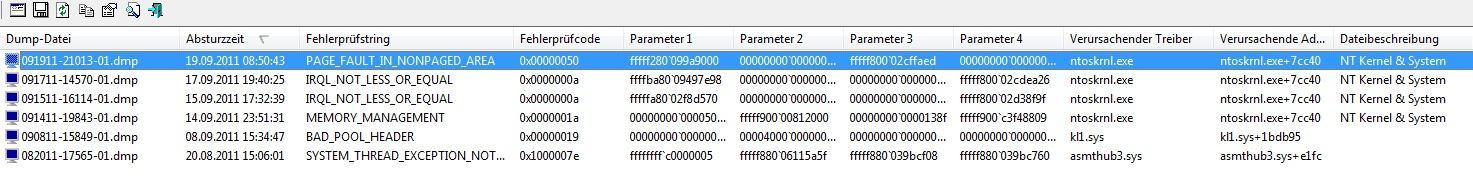

Ich habe in letzter Zeit BSODs, darum habe ich auch MEMTEST laufen lassen, nach über 3 Stunden gab es aber immernoch kein Fehler. Da das Problem weiterhin besteht wollte ich fragen ob ihr eine Lösung kennt. Die Fehlermeldungen untercsheiden sich i.d.R. jedoch handelt es sich eigentlich immer um die selbe Datei.

Hat das eventuell mit den Treibern zu tun? Es ist auch gut möglich das bei den Abstürtzen immer eine USB3.0 Platte angeschlossen war ( nur so ein Gefühl ).

Detail siehe Bild Danke euch



[Labrador]

Ich habe in letzter Zeit BSODs, darum habe ich auch MEMTEST laufen lassen, nach über 3 Stunden gab es aber immernoch kein Fehler. Da das Problem weiterhin besteht wollte ich fragen ob ihr eine Lösung kennt. Die Fehlermeldungen untercsheiden sich i.d.R. jedoch handelt es sich eigentlich immer um die selbe Datei.

Hat das eventuell mit den Treibern zu tun? Es ist auch gut möglich das bei den Abstürtzen immer eine USB3.0 Platte angeschlossen war ( nur so ein Gefühl ).

Detail siehe Bild Danke euch

Solltest mal V-Dimm checken und wenn nicht schon gemacht RAM Timings manuell einstellen und nicht über XMP Profile.

Übrigens hättest du dir das mit dem Memtest sparen können.



[rzr65]

Wie stelle ich die RAM Timings manuell ein? Die Taktung habe ich manuell auf 1600 Mhz stehen, da er sonst nur auf 1333 läuft. Sonst habe ich bisher noch nichts geändert, bzw. die Timings wurden dann automatisch eingestellt und sind grau hinterlegt ( Ich dachte die sind somit unveränderbar ).

Nur Interesse halber: Wieso war der Memtest unnötig?

EDIT: Timings habe ich auf 9 9 9 27 gestellt. DRAM COMMAND Mode immer noch auf "auto" sowie alle Sec. Timings auf "auto".
DRAM Voltage auf 1.65 läuft trotzdem weiter auf ~1.668

Btw. Ai Overlock und Turbo ratio auf Auto



[Labrador]

Wie stelle ich die RAM Timings manuell ein? Die Taktung habe ich manuell auf 1600 Mhz stehen, da er sonst nur auf 1333 läuft. Sonst habe ich bisher noch nichts geändert, bzw. die Timings wurden dann automatisch eingestellt und sind grau hinterlegt ( Ich dachte die sind somit unveränderbar ).

Nur Interesse halber: Wieso war der Memtest unnötig?

EDIT: Timings habe ich auf 9 9 9 27 gestellt. DRAM COMMAND Mode immer noch auf "auto" sowie alle Sec. Timings auf "auto".
DRAM Voltage auf 1.65 läuft trotzdem weiter auf ~1.668

Btw. Ai Overlock und Turbo ratio auf Auto

Welche Kingston sind das?

Läuft der 2500K auf Standard oder OC?

BSOD's sind meistens ein Spannungsproblem.

Setz mal die DRAM Voltage auf 1,575V oder 1,55V



[rzr65]

Dieser hier:
KHX1600C9D3K2/8G

2500k läuft unverändert, durch das manuelle verändern der RAM-Taktung allerdings auf ~3330 anstatt 3300.

1,575 teste ich mal.

Danke dir.



[Labrador]

Dieser hier:
KHX1600C9D3K2/8G

2500k läuft unverändert, durch das manuelle verändern der RAM-Taktung allerdings auf ~3330 anstatt 3300.

1,575 teste ich mal.

Danke dir.

Die laufen das auch locker mit 1,55V 1600 mit 9-9-9-27

Die hohe Spannung wurde wohl nur durch das XMP Profil angelegt.

---------- Beitrag hinzugefügt um 12:43 ---------- Vorheriger Beitrag war um 12:30 ----------

@rzr65



[MorLipf]

Weiß zufällig jemand, wie weit die im BIOS eingestellte RAM-Spannung von der tatsächlich anliegenden Spannung abweicht?



[Labrador]

Weiß zufällig jemand, wie weit die im BIOS eingestellte RAM-Spannung von der tatsächlich anliegenden Spannung abweicht?

Kannst davon ausgehen das die Abweichung relativ unerheblich ist, schätze max. 0,01V



[MorLipf]

Kann man die Spannung irgendwie messen?

Seitdem es in der Vergangenheit hieß, bei diverse Asus-Boards (P5K, P5E etc.) würde die reale vDIMM um bis zu 0.1V nach oben hin abweichen, traue ich den BIOS-Einstellungen nicht mehr über den Weg.



[Labrador]

Kann man die Spannung irgendwie messen?

Seitdem es in der Vergangenheit hieß, bei diverse Asus-Boards (P5K, P5E etc.) würde die reale vDIMM um bis zu 0.1V nach oben hin abweichen, traue ich den BIOS-Einstellungen nicht mehr über den Weg.

Ja das ist aber lange her. Kannst ja mal googeln eventuell findest du in einem anderen Forum was mit dem Messpunkten? ich hab nix gefunden.



[Larkin]

Guck mal obs mitn P8P67 gleich ist.

Asus P8P67 Deluxe Motherboard Review | Reviews - Clunk.org.uk



[n0fear]

Könnt ihr mir hier vielleicht helfen?

http://www.hardwareluxx.de/communit...management-engine-fehlercode-10-a-836642.html

Im BIOS wird keine Intel ME Firmware angezeigt, das is doch nicht normal, oder?

Du hast mich ganz schön neugierig gemacht mit dem Intel ME. Bei mir zeigt es das an, nur wie komme ich da rein? Ctrl+P geht nicht. Hast Du mir einen Tipp wie ich das konfigurieren kann? Das ist doch damit man auch bei ausgeschaltetem PC diesen z.B. einschalten kann usw. oder?



[Tommy_Hewitt]

Ne, sry, Strg + P hab ich selber probiert mal, aber ging nicht ^^



[n0fear]

Ne, sry, Strg + P hab ich selber probiert mal, aber ging nicht ^^

Ja glaube das board unterstützt keine Advanced Management Technology. Schade hatte mich schon gefreut per remote auch ins bios zu gehen usw. Aber da kommt keine Meldung für das Intel AMT



[Labrador]

Du hast mich ganz schön neugierig gemacht mit dem Intel ME. Bei mir zeigt es das an, nur wie komme ich da rein? Ctrl+P geht nicht. Hast Du mir einen Tipp wie ich das konfigurieren kann? Das ist doch damit man auch bei ausgeschaltetem PC diesen z.B. einschalten kann usw. oder?

Was willst du konfigurieren???



[IronAge]

Er hat die Management Engine mit vPro Remote Management verwechselt. Das Feature gibt es nur bei den Boards mit Q-Chipsatz z.B. Q67.



[Labrador]

Er hat die Management Engine mit vPro Remote Management verwechselt. Das Feature gibt es nur bei den Boards mit Q-Chipsatz z.B. Q67.

Achso! Na dann



[Tommy_Hewitt]

So, neues Board da und oh Wunder, hier wird die ME Firmwareversion angezeigt



[Tommy_Hewitt]

So, Treiber auch installiert, die ME wird jetzt auch korrekt im Gerätemanager erkannt und angezeigt. Hatte das alte Board also wirklich nen Knacks. Geht heute noch zurück.



[Labrador]

So, neues Board da und oh Wunder, hier wird die ME Firmwareversion angezeigt

Welche Version ist drauf?



[Tommy_Hewitt]

Öhm, glaub die selbe die auch du hast. Die mit 65 am Ende

Edit: PC kackt nun auch nicht mehr ab, wenn er aus dem Standby aufwacht *freu*



[karod3]

Na dann hat es sich ja gelohnt umzutauschen.
Diese Konsole mit Strg+P geht auch nur in meinem Notebook.



[MorLipf]

Hat zufällig mal jemand getestet, ob der EKL Nordwand auf das P8Z68-V passt? Ich wollte gerade meinen Scythe Mugen 2 montieren und musste feststellen, dass die große Backplate auf den SMD-Bauteilen neben des Sockels aufliegt. :-/



[Tommy_Hewitt]

Hat die nicht ne relativ dicke Schaumstoffschicht, die das ausgleichen soll? Sonst hol nen Thermalright, die passen sicher



[MorLipf]

Hab mir jetzt den EKL Brocken bestellt, da der EKL Nordwand kaum lieferbar ist. Der wird sicher passen.

Die Schaumstoffschicht der Mugen-Backplate ist genauso hoch wie die Lötstellen rund um den Sockel, so dass man da bereits Gefahr läuft einen Kurzschluss zu verursachen. Richtig problematisch sind aber die SMD-Bauteile neben des Sockels, auf die man ebenfalls die Schaumstoffschicht drücken muss und die den Druck unter Umständen nicht aushalten und abreißen könnten.



[IronAge]

Von Scythe gibt es eine Backplate bzw. ein Kit zur Montage.

Scythe Universal Retention Kit 3 (SCURK-3000) | Geizhals.at Deutschland

Auf Anfrage beim Support gibt es die Backplate für umme.



[MorLipf]

Auch bei der verlinkten Backplate liegen noch einige Lötstellen unter dem Schaumstoff. Das ganze ist mir einfach zu unsicher. Der EKL Brocken kommt dagegen gänzlich ohne Backplate aus.

Außerdem scheint die verlinkte Backplate mit der kleinen Backplate des Sockels zu kollidieren, da sie keine Aussparung hat, wie die vom Mugen 2 Rev. B.



[PakiXT]

Hallo
kann mir jemand sagen ob ein EKL Alpenföhn rev B. in das P8Z68 V-pro reinpasst ?? Mein Arbeitspeicher ist von Corsair XMS3 4 GB und ich frage ob die Höhe von den RAMS den Kühler nicht stören.
