[Sammelthread] ASUS Prime X370-Pro (AM4)

Reous · 12.03.2017

Prime X370-Pro
(AMD X370)

Inhaltsverzeichnis:

Technische Daten:

CPU	AMD AM4 Socket AMD Ryzen™ 2nd Generation/Ryzen™ with Radeon™ Vega Graphics Ryzen™ 1st Generation/7th Generation A-series/Athlon X4 Processors Supports AM4 Socket 12/14 nm CPU Supports CPU up to 8 cores
Chipset	X370
Arbeitsspeicher	AMD Ryzen™ 2nd Generation/ Ryzen™ with Radeon™ Vega Graphics/ Ryzen™ 1st Generation Processors 4 x DIMM, Max. 64GB, DDR4 3200(O.C.)/3000(O.C.)/2933(O.C.)/2800(O.C.)/2666/2400/2133 MHz AMD 7th Generation A-Series/Athlon X4 Processors 4 x DIMM, Max. 64GB, DDR4 2400/2133 MHz Dual Channel Memory Architecture
Grafik	Integrated Graphics in the AMD Ryzen™ with Radeon™ Vega Graphics/ 7th Generation A-Series APU Multi-VGA output support : HDMI/DisplayPort ports - Supports HDMI 1.4b with max. resolution 4096 x 2160 @ 24 Hz / 2560 x 1600 @ 60 Hz - Supports DisplayPort 1.2 with max. resolution 4096 x 2160 @ 60 Hz
Erweiterungs- schächte	AMD Ryzen™ Processors 2 x PCIe 3.0/2.0 x16 (x16 or dual x8) AMD 7th Generation A-series/Athlon™ Processors 1 x PCIe 3.0/2.0 x16 (x8 mode) AMD X370 chipset 1 x PCIe 2.0 x16 (max at x4 mode) *3 3 x PCIe 2.0 x1
Speichersystem	AMD Ryzen™ Processors : 1 x M.2 Socket 3, with M key, type 2242/2260/2280/22110 storage devices support (SATA & PCIE 3.0 x 4 mode) AMD 7th Generation A-series/Athlon™ Processors : 1 x M.2 Socket 3, with M key, type 2242/2260/2280/22110 storage devices support (SATA & PCIE 3.0 x 2 mode) AMD X370 chipset : 8 x SATA 6Gb/s-Schnittstellen, grau, Unterstützen RAID 0, 1, 10

LAN	Intel® I211-AT, 1 x Gigabit LAN Controller(s) ASUS Turbo LAN Utility ASUS LAN Guard
Audio	Realtek® S1220A 8-Kanal High Definition Audio CODEC - Unterstützt : Anschlusserkennung, und Multistreaming, Technologien sowie automatische Geräteerkennung an der Gehäusevorderseite Audio Feature :
USB Schnittstellen	AMD Ryzen™/7th Generation A-series/Athlon™ Processors : 4 x USB 3.0 Schnittstellen (4 an der Gehäuserückseite, blau, Type-A) AMD X370 chipset : 1 x USB 3.1 Gen 2 front panel connector Schnittstellen 4 x USB 3.0 Schnittstellen (2 an der Gehäuserückseite, blau, 2 intern, Type-A + USB Type-CTM) 4 x USB 2.0 Schnittstellen (4 intern) ASMedia® USB 3.1 Gen 2 controller : 2 x USB 3.1 Schnittstellen (2 an der Gehäuserückseite, teal blue, Type-A)
Besondere Features	5-Way Optimization by Dual Intelligent Processors 5 - Whole system optimization with a single click! 5-Way Optimization tuning key perfectly consolidates TPU, EPU, DIGI+ VRM, Fan Xpert 4, and Turbo App together, providing better CPU performance, efficient power saving, precise digital power control, whole system cooling and even tailor your own app usages. ASUS 5X Protection III : - ASUS SafeSlot Core: Fortified PCIe Slot prevents damage - ASUS LANGuard: Protects against LAN surges, lightning strikes and static-electricity discharges! - ASUS Overvoltage Protection: World-class circuit-protecting power design - ASUS Stainless-Steel Back I/O: 3X corrosion-resistance for greater durability! - ASUS DIGI+ VRM: 10 Phase digital power design - ASUS Enhanced DRAM Overcurrent Protection - Short circuit damage prevention - ASUS ESD Guards - Enhanced ESD protection ASUS TPU : - Auto Tuning ASUS EPU : - EPU AURA : - Aura Lighting Control - Aura RGB Strip Headers - Aura Lighting Effects Synchronization with compatible ASUS ROG devices ASUS Exclusive Features : - AI Suite 3 - Ai Charger - Turbo LAN - PC Cleaner ASUS Quiet Thermal Solution : - Stylish Fanless-Design Kühlkörperlösung& MOS-Kühlkörper - ASUS Fan Xpert 4 ASUS EZ DIY : - ASUS O.C. Profile - ASUS CrashFree BIOS 3 - ASUS EZ Flash 3 - ASUS UEFI BIOS EZ Mode - Multi-language BIOS ASUS Q-Design : - ASUS Q-Shield - ASUS Q-Slot - ASUS Q-DIMM - ASUS Q-Connector Overclocking Protection : - ASUS C.P.R.(CPU Parameter Recall) Turbo App
Anschlüsse (Rückseite)	1 x PS/2 Tastatur/Maus Combo-Schnittstelle 1 x DisplayPort 1 x HDMI 1 x LAN (RJ45) Schnittstelle 1 x S/PDIF-Ausgang (optisch) 5 x Audio-Anschlüsse 2 x USB 3.1 Gen 2 (teal blue)Type-A 1 x USB 3.1 Gen 1 USB Type-CTM 5 x USB 3.1 Gen 1
Anschlüsse (Intern)	1 x USB 3.0-Anschluss unterstützt zusätzlich 2 USB 3.0-Schnittstellen (19-pin) 2 x USB 2.0-Anschlüsse unterstützen zusätzlich 4 USB 2.0-Schnittstellen 8 x SATA 6Gb/s-Schnittstellen 1 x Prozessorlüfteranschluss (1 x 4 -pin) 2 x Gehäuselüfteranschlüsse (2 x 4 -pin) 1 x Aura RGB Strip Header 1 x 24-Pin EATX Netzanschluss 1 x 8-Pin ATX 12V Netzanschluss 1 x M.2 Socket 3 with M Key, type 2242/2260/2280/22110 storage devices support (SATA mode & PCIE mode) 1 x Audio-Anschluss an der Gehäusevorderseite (AAFP) 1 x CPU OPT Fan connector(s) (1 x 4 -pin) 1 x AIO_PUMP connector (1 x 4 -pin) 1 x W_PUMP+ connector (1 x 4 -pin) 1 x Clear BIOS-Taste 1 x System panel(s) (Q-Connector) (Chassis intrusion header is inbuilt) 1 x 14-1 pin TPM connector 1 x COM port header 1 x USB 3.1 Gen 2 front panel connector
Zubehör	User's manual ASUS Q-Shield 4 x SATA 6Gb/s-Kabel 1 x M.2 Screw Package 1 x Supporting DVD 1 x SLI HB BRIDGE(2-WAY-M) 1 x Q-connector(s) (1 in 1)

Weitere und detailliertere Informationen gibt es auf der Herstellerseite.

Bilder:
Nach oben

weitere Bilder:

Uefi Bilder:
Nach oben

Bilder aus Bios 0504/0803

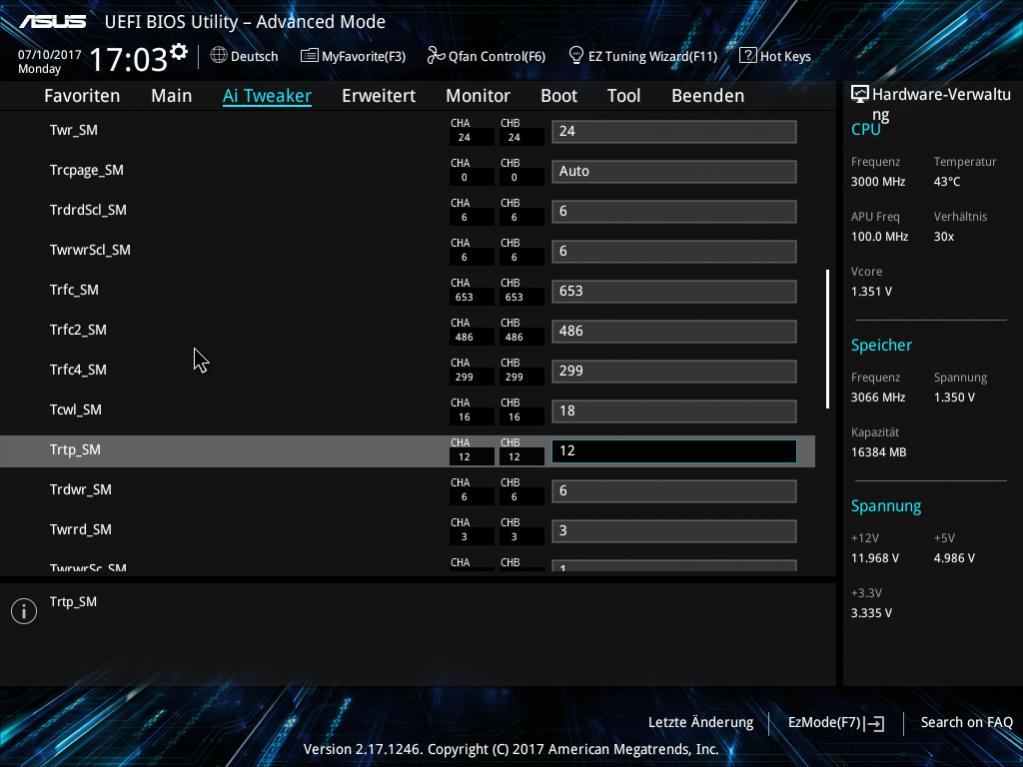

AI Tweaker

weitere Bilder:

Main / Exit

Advanced

Monitor

Boot

Tools

Software:
Nach oben

Nützliche Links
Nach oben

Reviews:
Nach oben

X370-Pro vs X470-Pro
Nach oben

Lohnt es sich auf das X470-Pro zu wechseln?
Es wird sich nur lohnen, wenn man aus seinem RAM das letzte bisschen Leistung heraus holen will.
Ansonsten gibt es keine großen Veränderungen im Vergleich zum X370-Pro.

+ Hohe RAM Takraten bis DDR4-3600 möglich (Nur in Slot A2,B2)
+ Geringerer Verbrauch (~ 5W weniger)
+ Zweiter M.2 Slot
+ Dritter Chassis Fan Anschluss
+ Erneut gutes VRM Design
+ Chipsatz Temperatur blieb immer unter 50°C (kann aber von Board zu Board schwanken)
= Gleiche BIOS Einstellungen
= Gleiche Bootzeit
- Keine hohen RAM Taktraten bei Vollbestückung möglich (max ~ DDR4-2933)
- Nur 6 SATA Ports
- Aktueller Preis von ~160 Euro
- BIOS Bugs vorhanden
- I/O Deckel lässt sich nur entfernen, wenn man auch den VRM Kühler demontiert

Tests / Vergleiche
Alle Tests sind Schnelltests mit teils Standardeinstellungen

RAM Overclocking Vergleich:
X370-Pro Bios 4008 | X470-Pro Bios 4008

RAMTest ~1000% Max 1.35v Dram Voltage	R5 1600X	R5 2400G	R7 2700X
Samsung B-Die X370-Pro X470-Pro	DDR4-3133 DDR4-3400	DDR4-3266 DDR4-3400	DDR4-3266 DDR4-3400
Hynix MFR X370-Pro X470-Pro	DDR4-3066 DDR4-3266	DDR4-3133 DDR4-3333	DDR4-3133 DDR4-3333

Höhere RAM Spannung mit optimierten Timings:

DDR4-3533

1600X

2700X

CPU Overclocking Vergleich:

X370-Pro Bios 4008 | X470-Pro Bios 4008
Prime95 1h min Voltage @ 4.00GHz | Cinebench bei gleichen Settings

Beide Boards nehmen sich nicht viel. Je nach CPU und Temperaturen schwanken die erreichten Ergebnisse leicht.

2700X	Prime95	Cinebench
X370-Pro X470-Pro	4GHz @ 1.162v 4GHz @ 1.137v	4.20GHz \| 1933 Punkte 4.20GHz \| 1921 Punkte

X470-Pro genauer angeschaut

Board
Klicken für größere Ansicht

VRM, AURA und Chipsatz

VRM
Kühler sind etwas länger, dafür aber niedriger geworden. Unter Last (4.00GHz, 2700X) sind sie nur Handwarm geworden.

Br0da schrieb:

Mit dem Prime-Pro bekommt man abermals ein sehr starkes VRM in Relation zum Preis.
Es sind in der Tat nur die NexFETs den powIRstages gewichen.
Ich würde mal behaupten dass jedenfalls mit Hinblick auf die VRM Hardware nur derjenige dem Aufpreis zum Hero zahlen muss, der Extrem OC betreiben will.

Zum Vergrößern anklicken....

Aura
Das Board besitzt 6 LEDs. Vier davon unter dem Chipsatz Kühler, zwei unter dem I/O Shield

Chipsatz
Das Pad ist im Vergleich zum X370 etwas größer, bedeckt aber immer noch nicht die komplette Fläche.
Die Temperatur blieb trotz warmen Raumtemperaturen (~25°C) immer unter 50°C.

Uefi / Downloads:
Nach oben

Offizielle Bios Dateien

- Please flash only with EZ Flash 3 Utility (Windows is not safe)
- Load and save default Settings before flashing
- Downgrade to an older AGESA Version is not possible with EZ Flash 3 Utility

Bios 6026
Update AMD AM4 AGESA V2 PI 1.2.0.6b
Improve system performance and stability
Add Renoir Support
Add Vermeer Support
Removed Bristol Ridge Support

Bios 5606
Support Windows 11 by default

Bios 5603
Improve system stability

Bios 5601
Update AGESA to ComboAM4 1.0.0.6
Improve system performance
Improve DRAM stability
Improve system stability
Improve system compatibility
Fixed AI suite 3 issue
Fixed HDMI and DP sound issue

Bios 5220
Update AGESA to ComboAM4 1.0.0.3ABBA

Bios 5216
1.Improve system performance.
2.Update AGESA to ComboAM4 1.0.0.3ABB
a.Fixes a compatibility issue with Destiny 2
b.Fixes an issue with certain Linux distros
c.Removes Gen 4 support when using Ryzen 3000 CPUs
3.Improves EZFlash performance to reduce boot time.

Bios 5204
Update AGESA to ComboAM4 1.0.0.3AB to improve compatibility.
Recommend updating the BIOS via EZ Flash

Bios 5008
Update AGESA to ComboAM4 1.0.0.2 to improve compatibility.
Recommend updating the BIOS via EZ Flash.

Bios 4801
Update AGESA to ComboAM4 0.0.7.2A for next-gen processors and to improve CPU compatibility

Bios 4602
Update AGESA to Combo-AM4 0.0.7.2 for the upcoming processors.
Added PBO Option in Ai Tweaker
Upate AMD chipset driver to 18.50.16 or later before updating BIOS if you use a Raven Ridge APU.
Alte Profile nicht laden. Diese sind inkompatibel und können zu einem Soft Brick führen!
Zurück flashen auf AGESA 1.0.0.6 über EZ Flash 3 ist nicht möglich.

Bios 4406
Update AGESA to Combo-AM4 0.0.7.0 for the upcoming processors and improve some CPU compatibility
Upate AMD chipset driver to 18.50.16 or later before updating BIOS if you use a Raven Ridge APU.
Alte Profile nicht laden. Diese sind inkompatibel und können zu einem Soft Brick führen!
Zurück flashen auf AGESA 1.0.0.6 über EZ Flash 3 ist nicht möglich.

Bios 4207
Update AGESA to PinnaclePI 1.0.0.6
Improve compatibility and performance with for Athlon™ with Radeon™ Vega Graphics Processors

Bios 4024
Improve system performance

Bios 4012
Improve system performance

Bios 4011
Update AGESA to PinnaclePI 1.0.0.2 + SMU 43.18

Bios 4008
Update AGESA to PinnaclePI 1.0.0.2

Bios 3907 BETA
Update AGESA to PinnaclePI 1.0.0.2

Bios 3805
Improve system performance

Bios 3803
Improve system performance
Update AGESA to PinnaclePI 1.0.0.0a

Bios 3404
Improve system performance

Bios 3203
Nicht auf das "neuste" 3203 Bios vom 25.01.18 updaten!
Bios ist vom 09.11.17 und war damals mit einigen Komponenten inkompatibel.

Bios 3402
Improve system stability

Bios 3401
Update AGESA to 1071 (Support for Raven Ridge APUs)
Ein zurück flashen auf eine ältere Version ist danach nicht mehr möglich

Bios 3203
Update AGESA to 1071 (Support for Raven Ridge APUs)
Bios wurde von Asus zurück gezogen.
Ein zurück flashen auf eine ältere Version ist danach nicht mehr möglich

Bios 1201
Improve system stability

Bios 1001
No changelog available

Bios 0902
Update AGESA to 1.0.0.6b
(Fixed PState Bug and PState Brick)

Bios 0812
Improve System stability (Removed CBS items)

Bios 0810
Enhance Memory Compatibility for Ryzen CPU
Improve LAN stability before entering to OS
Custom PState OC kann einen Bios Brick verursachen >>LINK<<

Bios 0807
Add CBS items
Custom PState OC kann einen Bios Brick verursachen >>LINK<<

Bios 0805
Update AGESA to 1.0.0.6a

Bios 0803 [BETA]
Update AGESA to 1.0.0.6

Bios 0801 [BETA]
Update AGESA to 1.0.0.6

Bios 0614 [BETA]
Improve system stability

Bios 0612
Improve system stability
Ein zurück flashen auf eine ältere Version ist danach nicht mehr möglich

Bios 0604
Update AGESA to 1.0.0.4a
Hinweis: Nicht flashen wenn ihr Kingston HyperX Ram verbaut habt

Bios 0515
Improve system stability.
Enhance memory compatibility
Improve CPU temperature monitor function

Bios 0511
Improve system performance
Make CPU temperature more precise

Bios 0504
Enhance memory compatibility

Bios 0502
Improve system stability

Downgrade mit offiziellem Bios

Bitte nur anwenden, wenn es mit dem internen EZ Flash 3 Utility nicht geht.
Anwendung auf eigene Gefahr

Anleitung und Bild:

- Originale Bios Datei herunterladen
- Umbenennen in zb. 1201.cap
- Bootbaren FAT32 USB Stick erstellen
- Bios Datei und Afudos auf den Stick kopieren
- Bios auf Werkseinstellungen zurück setzen
- Vom USB Stick booten
- Mit folgendem Befehl flashen. Ohne >><< Zeichen
- Falsche Eingabe der Befehle führt zum Brick!

>> afudos NameDerDatei.cap /x /p /b /n /k <<

afudos+NameDerDatei.cap+/x+/p+/b+/n+/k

+ steht für ein Leerzeichen

- Update kann mehrere Minuten dauern
- USB Stick entfernen und mit Strg+Alt+Entf neu starten
- Default Settings laden, neustarten und nochmal ein CMOS Reset durchführen. (Zur Fehlerreduzierung)

Bedeutung:
/x = Do not check ROM ID
/p = Program Boot Block
/b = Program Main BIOS
/n = Program NVRAM
/k = Program all non - critical blocks and ROM Holes.

RyZenPstateCalc by noko: Excel | XML
(Zum ermitteln der Hex-Werte für PState OC)

BIOS Modding / LuxxMod:
Nach oben

Bios selber modden / nach seinen Wünschen anpassen
Da jeder etwas andere Wünsche hat, wie das perfekte Bios aussieht, poste ich hier nun eine Anleitung zum selber machen.

Beachte:
Jegliche Änderung geschieht auf eigene Gefahr.
Ich bin nicht verantwortlich für Schäden während oder nach dem flashen.
Ihr könnt durch flasche Einstellungen (falsches Modding oder falsche Einstellungen in den freigeschaltenen Optionen) das Board bricken.

Diese Anleitung gilt nur für das Prime X370-Pro, sollte vom Prinzip her aber mit allen AMI Bios Versionen (AM4 Boards) funktionieren.

Anleitung BIOS Modding:
Nicht mehr aktuell!
©Reous/HWLuxx
If you copy this guide, dont forget to mention this thread.

English
made by L. Russian
made by 1usmus French
mady by L.

1: Benötigte Programme:

Originale BIOS Datei

AMIBCP 5.02.0023

UEFITool 0.21.5

Universal IFR Extractor v0.7.0

HxD Hex Editor

Flash Programme

[*]

2: Einstellungen mit AMIBCP freischalten:

Fertige von deinem Bios eine Kopie an.

Öffne AMIBCP und lade darin die Kopie deiner Bios Datei.

Unter "Setup Configuration" seht ihr die gleiche Struktur wie in eurem Bios.

Nun könnt ihr bestimmen ob ihr Einstellungen freischalten oder Einstellungen ausblenden wollt.

Um eine Einstellung auszublenden markiert ihr die entsprechende Zeile, macht bei der Spalte "Show" einen Doppelklick und ändert ihn auf "No"

Um eine Einstellung freizuschalten markiert ihr die entsprechende Zeile, macht bei der Spalte "Access/Use" einen Doppelklick und ändert ihn auf "USER" oder "Superuser" (beide Optionen haben die gleiche Wirkung)

AMD CBS Menü kann mit AMIBCP nicht freigeschalten werden. Siehe dazu Punkt 3+4.

Das Bios speichern, nachdem alle Änderungen durchgeführt wurden. Das speichern kann je nach System etwas dauern.

Durch Modifikationen am Bios geht die digitale Signatur verloren. Die Meldung mit OK bestätigen.

[*]

3: AMD CBS aus Bios extrahieren:

Öffne UEFITool und lade die zuvor abgespeicherte Bios Datei.

Öffne das Untermenü von AMI Aptio capsule.

Mache einen Rechsklick auf "UEFI image", wähle "Extract as is..." und speichere das Image ab.

Das abgespeicherte Image muss nun 2 KB (16.384 KB) kleiner sein als das original Image.

Öffne das extrahierte Image erneut im UEFITool.

Bis Bios 1201:

Öffne die Suche (Strg+F), gib bei "GUID" folgendes ein "F639D37E" und bestätige mit OK.

In der unteren Spalte "Messages" nun einen Doppelklick auf "GUID pattern "F639D37F-.....- ..." machen.

Ab Bios 3401:

Öffne die Suche (Strg+F), gib bei "GUID" folgendes ein "A5E369C8" und bestätige mit OK.

In der unteren Spalte "Messages" nun einen Doppelklick auf "GUID pattern "A5E369C8-.....- ..." machen.

Öffne das Untermenü vom Image "F639D37E..." (bzw "A5E369C8")

Mache einen Rechsklick auf die "PE32 image section" und speichere die Datei mit "Extract as is..." ab.

Die abgespeicherte Datei sollte nun so aussehen (Name "cbs" habe ich selbst gewählt).

Öffne nun den Universal IRF Extractor und lade die cbs.sct. Durch drücken auf Extract wird eine Text Datei (cbs IFR.txt) erstellt.

[*]

4: AMD CBS bearbeiten:

Öffne die zuvor extrahierte Textdatei. Darin wird die CBS Datei leserlich dargestellt.
Man sieht darin alle vorhandenen Einstellungen inklusive dem Hexcode.
Bei unseren Board sind nur 4 Optionen freigeschalten. Core Performance Boost, Memory interleaving, IOMMU und Global C-state Control (grün markiert)
Rot markiert sind Optionen, welche aktuell ausgeblendet sind.
Die Liste geht nach unten noch viel weiter.

Einzelne Einstellungen "Setting" sind folgendermaßen unterteilt:
Bezeichnung im Bios (grün), Einstellmöglicheiten (blau) und der dazugehörige Hexcode.
Diese lassen sich beliebig mit dem Hex Editor hin und her verschieben.
Man muss also nicht die kompletten Untermenüs freischalten, sondern kann zb das Setting "BankGroupSwap" aus dem Untermenü "UMC Common Options" einfach auf der Startseite einfügen.
Ebenso kann man vorhandene Settings in den Untermenüs verschwinden lassen.
Wichtig dafür ist nur, mit dem HxD Editor, den passenden Hexcode an der richtigen Stelle einzufügen.

Ist dies einem zu aufwendig, der kann auch einfach nur die Untermenüs freischalten.
Dazu einfach mit dem HxD Editor den Hexcode "46 02" (True) in "47 02" (False) umändern.

Hat man alle Änderungen durchgeführt und abgespeichert, empfiehlt es sich noch einmal eine Textdatei mit dem Universal IFR Extractor anzulegen.
Hat diese Textdatei die gleiche Größe (+/- 1 KB) wie die erste Textdatei, dann hat man alles richtig gemacht.
Hat die zweite Textdatei nur eine Größe von einem KB (1 KB), dann hat man einen Fehler gemacht und man muss noch einmal von vorne beginnen.

[*]

5: AMD CBS ins Bios einfügen:

Öffne wieder das UEFITool und lade dein Bios.

Suche den "GUID" "F639D37E-..." (bzw "A5E369C8-...")

Mache einen Rechsklick auf die "PE32 image section" und wähle "Replace as is..." aus.
Lade und öffne deine gemoddete CBS Datei. Es sollte danach wie folgt aussehen.

Bios abspeichern, indem ihr auf "File => Save Bios file..." klickt.
Ihr könnt nun auch einen vereinfachten Namen vergeben wie zb.: "0805Mod.rom"
Wichtig: Die Datei darf weiterhin nur 16.384 KB groß sein.

Fertig ist das gemoddete Bios.

[*]

6: Bios flashen:

Da die digitale Signatur nicht mehr vorhanden ist, ist es nicht mehr möglich das Bios über die interne EZ Flash Funktion zu flashen.
Wir müssen auf das AMI eigene Flashtool "AFUDOS" ausweichen.

Erstelle einen DOS Startup Disk
Stecke einen USB Stick ein, installiere "HP USB Boot Utility" und öffne danach das Programm "HP USB Disk Starage Format Tool".
Setze einen Haken bei "Create a DOS startup disk" und suche nach dem im Download enthaltenen "usbdos" Ordner.
Mit "Start" startet ihr den Formatierungsprozess.
(Alternatives Programm: Rufus)

Kopiere nun das Programm "AFUDOS" sowie das gemoddete Bios auf deinem USB Stick.

Starte den PC neu, lade und speichere im Bios die Standardeinstellungen.

Boote vom USB Stick aus.

Gib folgenden Befehl ein: "afudos xxxx.rom /GAN" (xxxx ersetzen durch den Namen, den ihr vorher vergeben habt).

Der Lese-, Löschen-, Schreib- und Verifizierungsprozess startet nun automatisch.

Entferne den USB Stick und starte den PC mit "Strg + Alt + Entf" neu.

Ich hoffe ihr hattet Erfolg

[*]
Gebricktes Board / Bios wiederherstellen:
©Reous/HWLuxx
If you copy this guide, dont forget to mention this thread.

Sollte der seltene Fall eintreten und ihr das Board brickt, gibt es keine kostenlose Möglichkeit mehr zur Rettung.
Durch ein modifiziertes Bios habt ihr auch keine Garantieansprüche mehr. Ob ihr es dennoch probiert ist euch überlassen.

Wer auf lange Sicht, sowie zukünftige Boards modifizieren will, der sollte sich auch entsprechende Hardware besorgen.
Die Rede ist von einem USB Flash Programmer.
Ich beschränke diese Anleitung auf den "Revelprog IS" Programmierer. Dieser ist einer von den teuren aber ist Hardware- und Softwaretechnisch ausgereift.

Auf dem Asus Prime X370-Pro ist ein Winbond 25Q128FW Bios Chip verbaut.
Man hat zwei Möglichkeiten diesen neu zu flashen.

SOIC8 Test Clip

JSPI1 Schnittstelle

[*]Letzteres ist die einfachere und schnellere Methode. Kabel lassen sich unkomplizierter einstecken als eine Klammer auf einem kleinen Chip anzubringen.

1: Was wird benötigt:

Zweiter Computer oder Laptop

USB Programmer

Verbindungskabel

Bios Datei

2: Verkabelung

JSPI1 mit USB Programmer verbinden.
Auf richtige Verkabelung achten. Pin1 zu Pin1, Pin2 zu Pin2, ... .

Nachdem man alles komplett angeschlossen hat, kann man zur Fixierung Tesa Klebeband außen herum wickeln.
Somit behält man auch nach entfernen der Kabel die richtige Pin Belegung bei.

3: BIOS flashen:

Software "REVELPROG-IS_v1-6" öffnen

Richtigen BIOS Chip auswählen

USB Kabel verbinden.

Als Funktionstest einmal den BIOS Chip lesen.

Originale BIOS Datei laden.

Durch klicken auf "Write buffer to memory" wird der Chip automatisch gelöscht, beschrieben und verifiziert.

USB Kabel entfernen.

Verbindungskabel zum USB Programmer entfernen.

Mainboard wurde erfolgreich wiederbelebt.

MODS - Anwendung auf eigene Gefahr.

BiosMod 5606X
BCLK Spread Spectrum freigeschaltet.
Erweiterte DC Lüftersteuerung für AIO_PUMP und W_PUMP
- Min Lüftergeschwindigkeit kann auf 0% reduziert werden (vorher 60%)
- Mittel Lüftergeschwindigkeit kann auf 0% reduziert werden (vorher 60%)
- Option Allow Fan Stop hinzugefügt
AMD CBS freigeschaltet
ASPM Support hinzugefügt
Weitere Optionen hinzugfügt

Anleitung zum flashen ist im Download enthalten.

Ältere Versionen

BiosMod 5603X
BCLK Spread Spectrum freigeschaltet.
Erweiterte DC Lüftersteuerung für AIO_PUMP und W_PUMP
- Min Lüftergeschwindigkeit kann auf 0% reduziert werden (vorher 60%)
- Mittel Lüftergeschwindigkeit kann auf 0% reduziert werden (vorher 60%)
- Option Allow Fan Stop hinzugefügt
- Max Temperatur von 75°C auf 85°C erhöht.
AMD CBS freigeschalten
ASPM Support hinzugefügt

Mod Profile 5220
Verwendbar mit dem originalen 5220 Bios (Nur verwendbar mit einer Zen2 CPU).

- BCLK Spread Spectrum Disabled

Mod Profile 5204
Verwendbar mit dem originalen 5204 Bios (Nur getestet mit einer Zen2 CPU).

- BGS Enabled / BGS_ALT Disabled (BGSen.CMO)
- BCLK Spread Spectrum Disabled (SS disabled.CMO)
- BCLK Spread Spectrum Disabled / BGS Enabled / BGS_ALT Disabled (SSdis BGSen.CMO)

BiosMod 5220X
BCLK Spread Spectrum freigeschalten.
Funktioniert nur mit einer Zen2 CPU!
Erweiterte DC Lüftersteuerung für AIO_PUMP und W_PUMP
- Min Lüftergeschwindigkeit kann auf 0% reduziert werden (vorher 60%)
- Mittel Lüftergeschwindigkeit kann auf 0% reduziert werden (vorher 60%)
- Option Allow Fan Stop hinzugefügt
AMD CBS freigeschalten (Advanced)

Anleitung zum flashen ist im Download enthalten.

Mod Profile 4602
Verwendbar mit dem originalen 4602 Bios.
Für bessere Performence mit Dual Rank RAM oder Vollbestückung 4x Single Rank RAM (Nur bei Verwendung von Auto Subtimings).

- BGS Enabled + BGS_Alt Disabled (BGS EnDis.CMO)

BiosMod 5204X
BCLK Spread Spectrum freigeschalten.
Funktioniert eventuell nur mit einer Zen2 CPU!
Erweiterte DC Lüftersteuerung für AIO_PUMP und W_PUMP
- Min Lüftergeschwindigkeit kann auf 0% reduziert werden (vorher 60%)
- Mittel Lüftergeschwindigkeit kann auf 0% reduziert werden (vorher 60%)
- Option Allow Fan Stop hinzugefügt
AMD CBS freigeschalten (Advanced)

Weitere Änderungen:

Anleitung zum flashen ist im Download enthalten.

Bios startet standardmäßig im "Advanced Mode"
BCLK Spread Spectrum hinzugefügt (Ai Tweaker)
VDDP Voltage hinzugefügt (Ai Tweaker)
C6 Mode hinzugefügt (CPU Configuration)
Asmedia USB 3.1 Battery Charging Support hinzugefügt (Onboard Devices Configuration)
AMD CBS freigeschalten (Advanced)
- Geänderte Hauptansicht
- Zen Common Options
- DF Common Options
- UMC Common Options
- NBIO Common Options
Erweiterte Booteinstellungen freigeschalten (Boot)

BiosMod 4602X
Erweiterte DC Lüftersteuerung für AIO_PUMP und W_PUMP
- Min Lüftergeschwindigkeit kann auf 0% reduziert werden (vorher 60%)
- Mittel Lüftergeschwindigkeit kann auf 0% reduziert werden (vorher 60%)
- Option Allow Fan Stop hinzugefügt
AMD CBS freigeschalten (Advanced)

Weitere Änderungen:

Anleitung zum flashen ist im Download enthalten.

Bios startet standardmäßig im "Advanced Mode"
VDDP Voltage hinzugefügt (Ai Tweaker)
C6 Mode hinzugefügt (CPU Configuration)
Asmedia USB 3.1 Battery Charging Support hinzugefügt (Onboard Devices Configuration)
AMD CBS freigeschalten (Advanced)
- Geänderte Hauptansicht
- Zen Common Options
- DF Common Options
- UMC Common Options
- NBIO Common Options
Erweiterte Booteinstellungen freigeschalten (Boot)

Mod Profile 4207
Verwendbar mit dem originalen 4207 Bios.
- Precision Boost Overdrive Enabled (PBOEnabled.CMO)
- Bus Speed Spread Spectrum Disabled + Precision Boost Overdrive Enabled (BusSS+PBO.CMO)
- Bus Speed Spread Spectrum Disabled (BusSpread.CMO)

BiosMod 4207X
Option für Bus Speed Spread Spectrum hinzugefügt
Erweiterte DC Lüftersteuerung für AIO_PUMP und W_PUMP
- Min Lüftergeschwindigkeit kann auf 0% reduziert werden (vorher 60%)
- Mittel Lüftergeschwindigkeit kann auf 0% reduziert werden (vorher 60%)
- Option Allow Fan Stop hinzugefügt
AMD CBS freigeschalten (Advanced)
- Inklusive Precision Boost Overdrive für Ryzen+

Weitere Änderungen:

Anleitung zum flashen ist im Download enthalten.

Bios startet standardmäßig im "Advanced Mode"
My Favorites entfernt
VDDP Voltage hinzugefügt (Ai Tweaker)
C6 Mode hinzugefügt (CPU Configuration)
Asmedia USB 3.1 Battery Charging Support hinzugefügt (Onboard Devices Configuration)
AMD CBS freigeschalten (Advanced)
- Geänderte Hauptansicht
- Zen Common Options
- DF Common Options
- UMC Common Options
- NBIO Common Options
- FCH Common Options
Erweiterte Booteinstellungen freigeschalten (Boot)

BiosMod 4008X v2

Option für Bus Speed Spread Spectrum hinzugefügt
Erweiterte DC Lüftersteuerung für AIO_PUMP und W_PUMP
- Min Lüftergeschwindigkeit kann auf 0% reduziert werden (vorher 60%)
- Mittel Lüftergeschwindigkeit kann auf 0% reduziert werden (vorher 60%)
- Option Allow Fan Stop hinzugefügt
AMD CBS freigeschalten (Advanced)

Weitere Änderungen:

Anleitung zum flashen ist im Download enthalten.

Bios startet standardmäßig im "Advanced Mode"
My Favorites entfernt
VDDP Voltage hinzugefügt (Ai Tweaker)
C6 Mode hinzugefügt (CPU Configuration)
Asmedia USB 3.1 Battery Charging Support hinzugefügt (Onboard Devices Configuration)
AMD CBS freigeschalten (Advanced)
- Geänderte Hauptansicht
- Zen Common Options
- DF Common Options
- UMC Common Options
- NBIO Common Options
- FCH Common Options
Erweiterte Booteinstellungen freigeschalten (Boot)

BiosMod 3907B BETA

Option für Bus Speed Spread Spectrum hinzugefügt
~~Option für HPET hinzugefügt~~
HPET bitte auf Auto oder Enabled lassen - Stabilitätsprobleme
Erweiterte DC Lüftersteuerung für AIO_PUMP und W_PUMP
- Min Lüftergeschwindigkeit kann auf 0% reduziert werden (vorher 60%)
- Mittel Lüftergeschwindigkeit kann auf 20% reduziert werden (vorher 60%)
- Option Allow Fan Stop hinzugefügt

Weitere Änderungen:

Bios startet standardmäßig im "Advanced Mode"
My Favorites entfernt
VDDP Voltage hinzugefügt (Ai Tweaker)
C6 Mode hinzugefügt (CPU Configuration)
Asmedia USB 3.1 Battery Charging Support hinzugefügt (Onboard Devices Configuration)
AMD CBS freigeschalten (Advanced)
- Geänderte Hauptansicht
- Zen Common Options
- DF Common Options
- UMC Common Options
- NBIO Common Options
- FCH Common Options
Erweiterte Booteinstellungen freigeschalten (Boot)

BiosMod 3803M

Option für Bus Speed Spread Spectrum hinzugefügt
Option für HPET hinzugefügt
Erweiterte DC Lüftersteuerung für AIO_PUMP und W_PUMP
- Min Lüftergeschwindigkeit kann auf 0% reduziert werden (vorher 60%)
- Mittel Lüftergeschwindigkeit kann auf 20% reduziert werden (vorher 60%)
- Option Allow Fan Stop hinzugefügt

Weitere Änderungen:

Zum testen:
~~XFR 2.0 Configuration~~
Mem P-State

Bios startet standardmäßig im "Advanced Mode"
My Favorites entfernt
VDDP Voltage hinzugefügt (Ai Tweaker)
C6 Mode hinzugefügt (CPU Configuration)
Asmedia USB 3.1 Battery Charging Support hinzugefügt (Onboard Devices Configuration)
AMD CBS freigeschalten (Advanced)
- Geänderte Hauptansicht
- Zen Common Options
- DF Common Options
- UMC Common Options
- NBIO Common Options
- FCH Common Options
Erweiterte Booteinstellungen freigeschalten (Boot)

BiosMod 1201M BETA

Option für Bus Speed Spread Spectrum hinzugefügt
Option für HPET hinzugefügt
Erweiterte Lüftersteuerung für AIO_PUMP und W_PUMP
- Min/Mittel Lüftergeschwindigkeit kann für DC Lüfter auf 20% reduziert werden (vorher 60%)
- Option Allow Fan Stop hinzugefügt
Alle Änderungen von den vorherigen Mods

BiosMod 1001M BETA
Bus speed ist jetzt bei ungefähr 100MHz
Alle Änderungen vom Bios 0902-1

BiosMod 0902-1

Bios startet standardmäßig im "Advanced Mode"
My Favorites entfernt
VDDP Voltage hinzugefügt (Ai Tweaker)
C6 Mode hinzugefügt (CPU Configuration)
Asmedia USB 3.1 Battery Charging Support hinzugefügt (Onboard Devices Configuration)
AMD CBS freigeschalten (Advanced)
- Geänderte Hauptansicht
- Zen Common Options
- DF Common Options
- UMC Common Options
- NBIO Common Options
- FCH Common Options
Erweiterte Booteinstellungen freigeschalten (Boot)

Overclocking
Nach oben

(1) Nicht höher als 1.425v (Allcore) einstellen (laut Robert Hallock, AMD). Eine höhere Spannung kann die Lebensdauer verkürzen.

Empfehlung: Sweet Spot ausloten und nicht darüber hinaus gehen.

(2) Spannung unter anderem für den Speichercontroller. Je höher der Ramtakt desto höhere Spannung wird benötigt.

Empfehlung: Je niedriger desto besser, maximal 1.10v[SUP]*1[/SUP].

Eine zu hohe SOC Spannung kann zu Leistungsverlust im L3 Cache führen (Read, Write, Copy).

(3) Spannung für den Arbeitsspeicher. Laut Robert Hallock ist es möglich diese bis auf 1.50v zu erhöhen.

Empfehlung: Für 24/7 bis zu 1.35v.

(4) Hilfe um den Arbeitsspeicher stabil zu bekommen. Nicht höher als 96 Ohm gehen.

Empfehlung: Siehe Spoiler.
Dies sind nur Richtwerte.

Samsung B (SR)	2x8GB	53.3 Ohm
Samsung B (SR)	4x8GB	53.3 Ohm
Samsung B (DR)	2x16GB	80/96 Ohm
Samsung B (DR)	4x16GB	43.6 Ohm
Hynix A (DR)	2x8GB	53.3 Ohm
Hynix A (DR)	4x8GB	40 Ohm

(5) Leichte Erhöhung der Spannung hilft bei hohen RAM Taktraten.

(6) VTTDDR Spannung immer auf 50% der Ram Spannung einstellen. Bei RAM: 1.350v => VTTDDR: 0.675v.

(Wird ab Bios 0803 automatisch eingestellt)

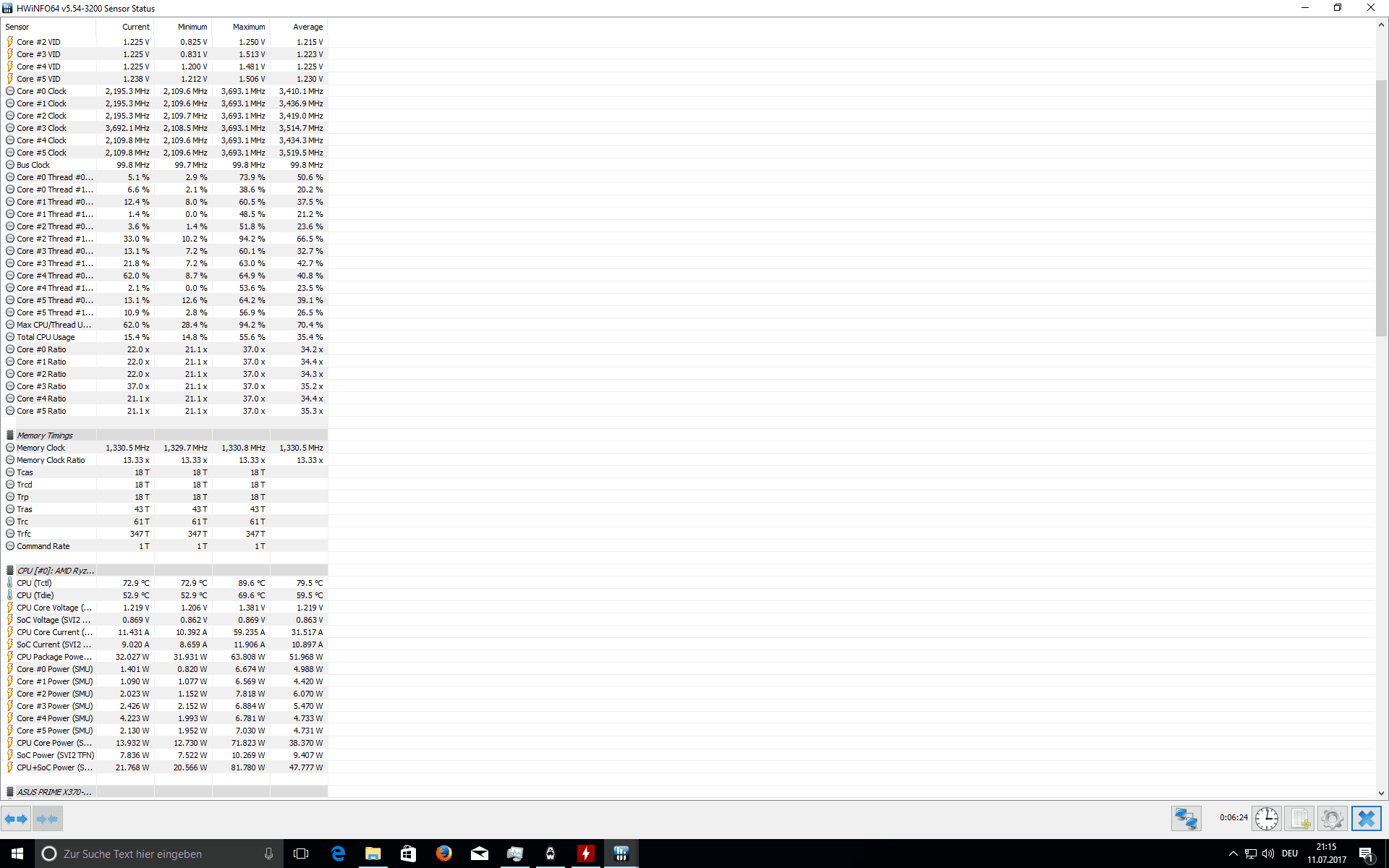

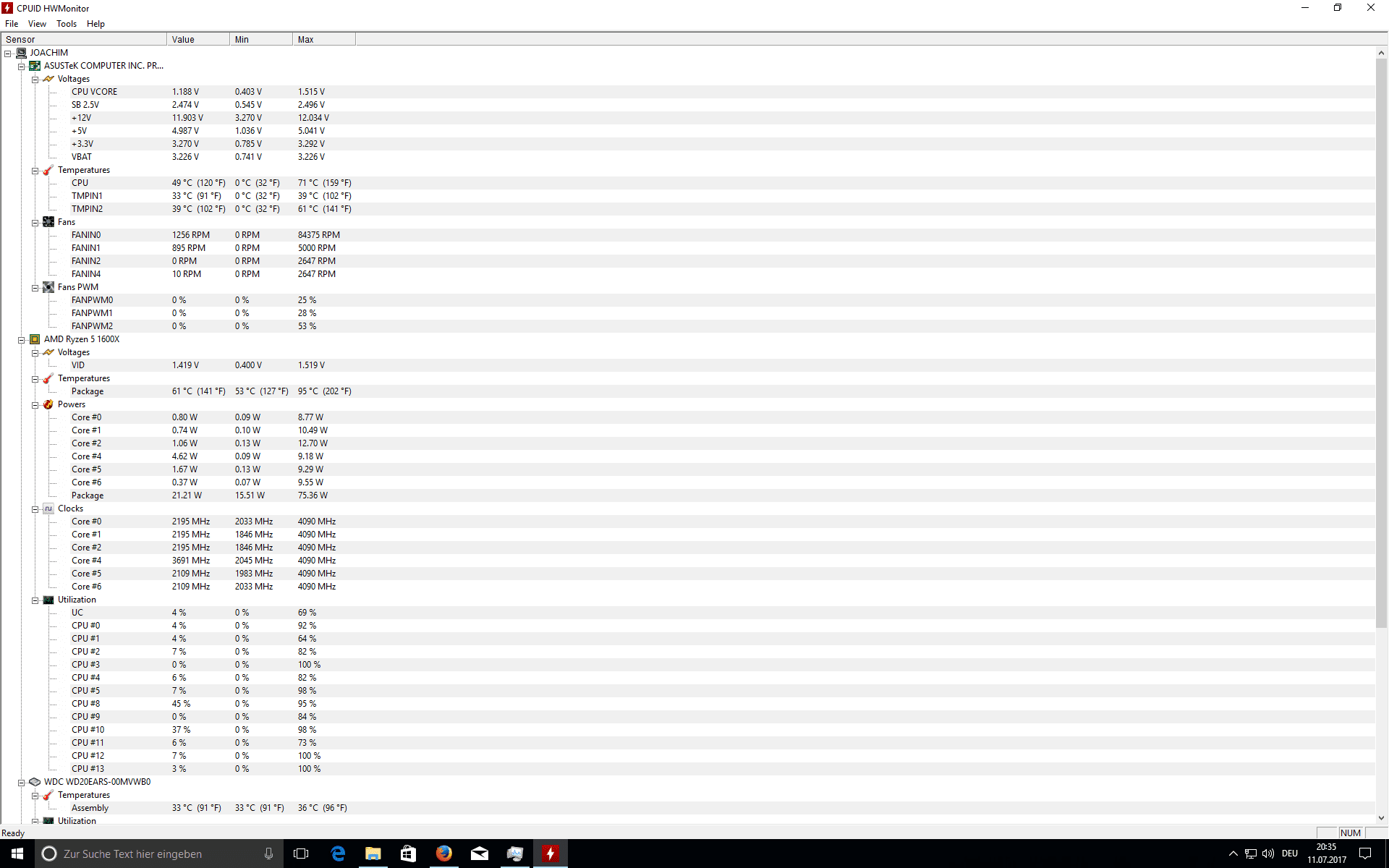

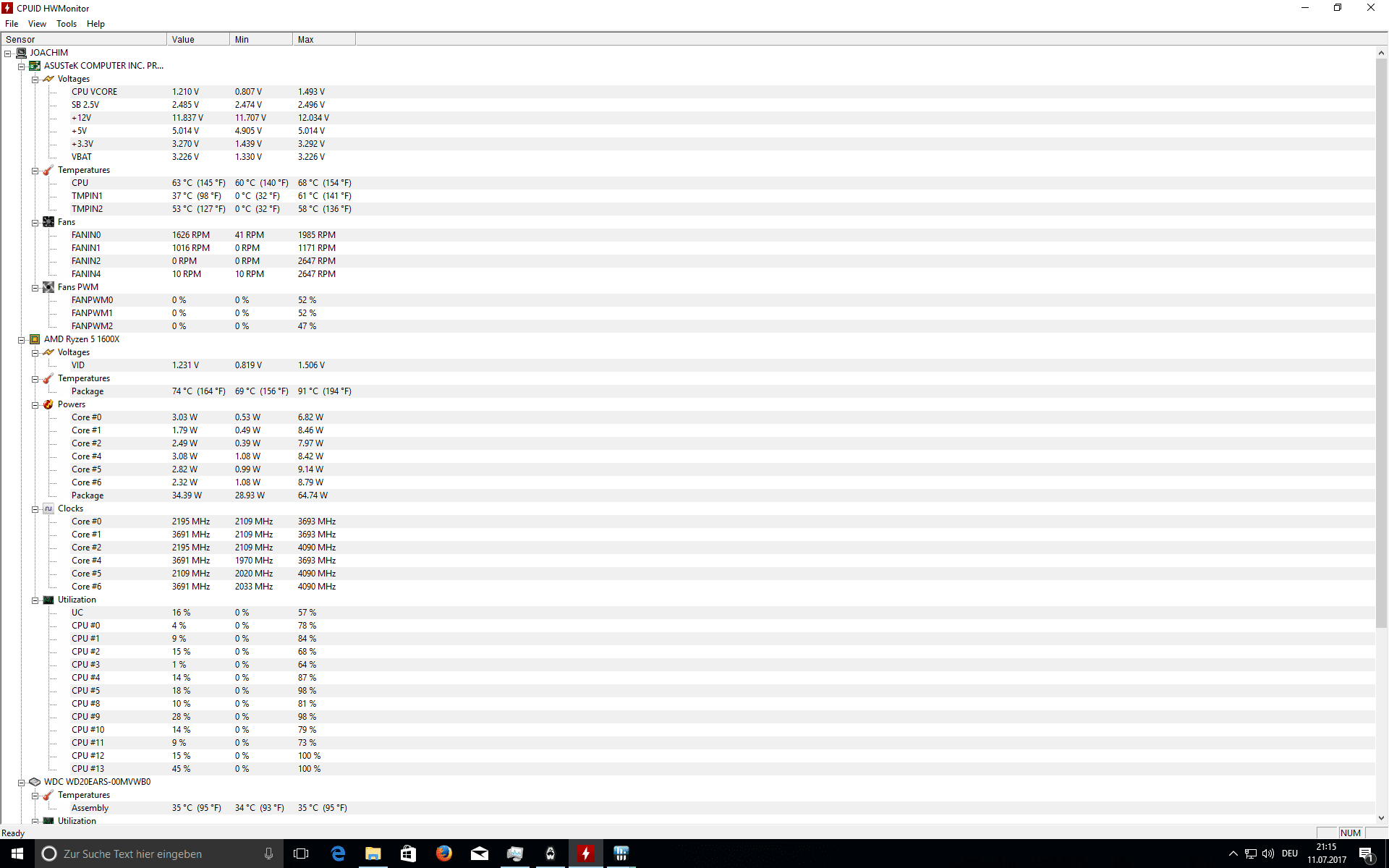

Welche CPU Spannung ist die richtige?
Nach bisherigen Erfahrungen hat sich die SVI2 (CPU VDD) Spannung in HWInfo (Aida64 und HWMonitor) als am zuverlässigsten herausgestellt.
CPUz schwankt von Board zu Board sehr stark und ist daher als Richtwert nicht geeignet.
Weitere Infos siehe: HWInfo Entwickler Martin | Welche Spannungsangabe stimmt? - Planet3dnow

==> Der User barnacle2k hat mit einem Oszilloskop nachgemessen und nur Schwankungen im normalen Bereich festellen können ~3mV (0.003v).

barnacle2k schrieb:

Jedoch gewisse Schwankungen sind unvermeidlich bei großen CMOS Schaltungen, die Änderungsrate im Stromverbrauch kann absolut gigantische Ausmaße annehmen. Wir reden hier immerhin von ~6 Milliarden Transistoren die Schalten.

Update:
Messungen mit Fest eingestellter Spannung (Achtung NOCH feinere Skalierung):

IDLE

LOAD:

Zum Vergrößern anklicken....

Load Line Calibration
Zur besseren Spannungsstabilisierung kann man LLC verwenden.
Bei einer zu hoch gewählten LLC können Spannungsspitzen entstehen, welche die CPU beschädigen.

Hinweis: Bios Versionen bis einschließlich 0604 haben noch einen LLC Bug. Die CPU wird dann ab Level 2+ einfach abgeschalten.
(Freeze in Windows, Blackscreen in Windows, Kein Boot möglich bei Neustart oder nach betätigen des Reset Tasters)

Gefixt ab Bios 0612. Ein downgrade auf ältere Versionen ist vermutlich deshalb auch nicht mehr möglich.
Tritt weiterhin ein Blackscreen auf hat dies andere Ursachen.

CPU Load Line Calibration (0810):

SOC Load Line Calibration (0810):

Messpunkte für Digitalmultimeter:

Anwendung auf eigene Gefahr. Falsche Handhabung kann die Hardware zerstören.

BCLK Takt
Der BCLK Takt zeigt in Ausleseprogrammen nur ~99.80MHz an oder springt hin und her.
Hierbei handelt sich um einen Auslesefehler. Der Takt kann nicht durch einen hardwaretechnisch verbauten Sensor ausgelesen, sondern nur errechnet werden.
Quelle: Asus / HWInfo

Arbeitsspeicher übertakten
Bei hohen Taktraten kommt Ryzen am besten mit Samsung 8Gbit B-Die bestücktem Ram aus.
(Siehe: Die ultimate HARDWARELUXX Samsung 8Gbit B-Die Liste)

Hier noch eine sehr gute Anleitung, geschrieben von @Stunrise:
Anleitung zum analytischen Übertakten des Arbeitsspeichers

Programme um den Ram zu überprüfen, erstellt durch @emisarry42:
[Übersicht] Speichertestprogramme 2018

Anbei eine Liste zur Orientierung:

Hersteller	Rank	Maximaler Takt	Beispiele
Samsung	Single Dual	3200 - 3466 2933 - 3066	F4-3200C14D-16GTZ F4-3200C14D-32GTZ
Hynix	Single Dual	2933 - 3066 2800 - 2933	CMK16GX4M2B3200C16 -
Micron	Single Dual	2933 - 3066 2800 - 3066	- BLE2C8G4D30AEEA

Folgende Punkte sollten zum übertakten gegeben sein:
- Mindestens Bios 0805 installiert.
- Bei zwei Modulen immer Slot A2, B2 benutzen (Grau).
- Bei Ramtakt größer 2666 nur gerade CL Timings eingeben.
Weiterer Hinweis/Anleitung zum übertakten:

Mein Asus PRIME X370-PRO verhält sich "interessant". Man darf auf keinen Fall zu viele Settings auf einmal ändern beim RAM, dann geht nix mehr. Wenn man naber immer nur ein Setting ändert, speichert, neustartet, dann geht da tatsächlich was. Habe gerade testweise Kingston HyperX 3200 MHz drinnen, der jetzt schonmal 2666 MHz schafft. Erst die Latenzen recht konservativ gewählt, gespeichert, neugestartet, dann die Spannung auf 1,295V festgesetzt, gespeichert, neugestartet und dann die Frequenz auf 2666 MHz gesetzt und er startet einwandfrei.

Wenn ich alles auf einmal setze, dann geht nix. Mal weiter testen

Und weiter geht's 2933 MHZ ! Bei 3200 bootet er nicht. Mal sehen ob ich das noch irgendwie hinbekomme.

Quelle

RAM lässt sich nicht höher als 2133 takten
Lässt sich der Ram nicht höher als 2133 takten, so ist in den meisten Fällen ein defekter Ram Riegel die Ursache.
Folgende Punkte kann man probieren:
- Auch wenn die Ram Riegel eingerastet sind, lassen sie sich immer noch ein Stück weiter rein drücken.
- Ram Riegel quer tauschen
- Slot auf Verschmutzung überprüfen und gegebenfalls reinigen.
- Ram Riegel im gleichen Slot, einzeln testen. Startet der Rechner mit einem Riegel nicht, ist dieser defekt.

SOC Voltage
Die SOC Voltage wird ab einem Takt von DDR4-2800 automatisch auf 1.10v angehoben, davor jeweils in 0.05v Schritten erhöht. Diese Spannung sollte ausreichen um Taktraten von bis zu 3333+ zu erreichen.
Bei einigen Users hat sich eine zu hohe SOC Spannung (1.10v) aber auch als Ursache für Instabilitäten herausgestellt. Am besten ist es, die passende Spannung selbst heraus zu finden. Sprich von unten nach oben tasten, bis das System stabil ist.

CLDO_VDDP Voltage
In manchen Konfigurationen treten sogenannte Memory Holes auf. Das macht sich dann dadurch bemerkbar, dass das Mainboard z. B. mit 2933 und 3200 bootet, mit 3066 aber nicht. Memory Holes entstehen im Zusammenwirken von CPU und RAM und sind sehr individuell. Kontern kann man ein MH durch Verändern der CLDO_VDDP. (Quelle und Text von @curious)

(Aktuell nur verfügbar in Bios 0807, 0810, 3803+ und BiosMods)

Der Spannungsbereich, in dem man sich bewegen sollte, reicht von 700-1000mV. Da sich die Effekte dieser Spannung in einer Art Wellenform auswirken, ist ein Wert, der für eine Taktstufe passend ist, für die nächste vielleicht schon wieder ungeeignet. Außerdem gilt hier nicht "höher = besser". 940mV kann den gleichen positiven Effekt haben, wie 980mV, während z. B. 960mV nicht funktioniert.

Mit Verschieben der CLDO_VDDP kann man aber auch die Stabilität günstig, manchmal entscheidend beeinflussen. Da die 3333 MT/s aktuell die höchste erreichbare Taktstufe für Dual Rank B-die darstellen, ist sie nicht als "Loch" zwischen ansteigenden Taktstufen erkennbar. Wenn also die 3333 partout nicht booten wollen oder regelmäßig Fehler in Stresstests auftreten, kann man nach einem mV-Bereich suchen, der das behebt. Das ist aber ein äußerst zeitaufwendiges Vergnügen, da man sehr methodisch vorgehen muss und aufgrund der feinen Granulierung viele Stabilitätstests benötigt, um die Resultate unterscheiden zu können (Link1, Link2)

Ai Tweaker -> DRAM Timing Control -> CLDO_VDDP

Um den unter CLDO_VDDP eingegebenen Wert speichern zu können, ist ein Cold Reset vonnöten. Das geht folgendermaßen:
Im BIOS die Einstellungen speichern und neu starten (F10). Sobald der Bildschirm schwarz wird, die Reset Taste drücken und dann booten lassen. Der Reset muss erfolgen, nachdem die Einstellungen gespeichert wurden und bevor das Mainboard den Bootprozess beginnt

BankGroupSwap
Ab Bios 3803 ist diese Option Standardmäßig deaktiviert. Eine Änderung ist auch mit Mods nicht möglich.

Dies ist eine mit AGESA 1006 neu eingeführte Option, um noch etwas mehr Leistung aus dem Ram heraus zu holen (Nur verfügbar mit Bios 0807, 0810 und BiosMods). Durch deaktivieren dieser Option, nur bei Single Rank Rams, erhält man zum Beispiel in Spielen mehr FPS.
Bei Dual Rank sollte diese Option eingeschaltet bleiben.

pcgameshardware schrieb:
Für Besitzer von Single-Rank-RAM ist die Option "BankGroupSwap" einen Blick wert. Die Voreinstellung lautet "Auto", durch das Setzen auf "Disabled" verändern sich die Leistungswerte: Während Aida64 eher eine Verschlechterung signalisiert, sprechen praxisnahe Benchmarks gut auf die durchgeführte Änderung an: Das Komprimieren und Verschlüsseln unseres rund 3 GB großen Archivs nimmt 12 Sekunden weniger Zeit in Anspruch, was einer Verkürzung um 5 Prozent entspricht. Auch der Hexer Geralt läuft etwas flotter durch die Lande: Die Framerate in The Witcher 3 erhöht sich von 110,0 auf 113,6 Fps - ein Plus von immerhin 3 Prozent. Wie gewohnt verpufft der RAM-Effekt im GPU-Limit. Alle Ergebnisse in der Übersicht:

test
Quelle

Timings von "The Stilt"
Timings für DDR4-3200+, Samsung und Hynix (Getestet auf einem CH6. Werte nur zur Orientierung).
Den größten, messbaren Leistungssprung erreicht man damit, indem man die Werte "TrdrdScl_SM" und "TwrwrScl_SM" auf minimal 2 reduziert.

Getestet by The Stilt:

Samsung 8Gbit B-Die (Single Rank):

3200 Safe 1.35v

3200 Fast 1.35v

3333 Safe 1.35v

3333 Fast 1.35v

Hynix 8Gbit AFR/MFR (Single Rank):

AFR 3200 Safe 1.340v

AFR 3200 Extreme 1.405v

MFR 3200 Safe 1.365v

MFR 3200 Fast 1.390v

Nützliche Programme

Ryzen Timing Checker
Anzeige der wichtigsten Timings und Einstellungen
--Download v1.04--

Made by The Stilt

Ryzen DRAM Calculator
Hilfe um passende Timings, Spannungen, RTT, procODT und CAS_BUS Einstellungen zu finden.
--Download--

Made by @1usmus

Anleitung:
Overclock.net - An Overclocking Community - View Single Post - Ryzen DRAM Calculator 1.1.0 Beta 2 (overclocking DRAM on AM4)

SPD Checker / Writer
Programm un das SPD Profil vom Ram zu überprüfen, zu speichern oder zu flashen.
--Download v02--

Made by @elmor

spd_check.exe zum überprüfen bzw speichern
spd_write.exe zum flashen

Stabilitätstest
Prime95
HCI Memtest
RAM Test - Karhu Software
TPU MemTest64
Google Stresstest

Q&A
Nach oben

Blackscreen / Bluescreen im Idle oder bei geringer Last
Spontan auftretende Blackscreens im Idle oder bei geringer Last können durch Monitoring Tools oder OC Tools verursacht werden.
Bekannte Beispiele sind zb.: HWInfo, Asus Ai Suite oder auch der MSI Afterburner.
Im Zweifelsfall einfach alle Monitoring/OC Tools deaktivieren oder deinstallieren

CPU taktet nur auf 1.55GHz bzw auf 2.20GHz
Hierbei handelt es sich um einen PState Bug. Dieser betrifft alle AM4 Mainboards und tritt nun in manchen Fällen auf. Behoben ab Bios 0902 bis 1201. Bei neueren Version kann der Bug wieder auftreten.
Man kann es umgehen, indem man die CPU Spannung nur über den Offset einstellt ,OC Tools (zb ZenStates) verwendet oder über Custom PStates (Bios 0807/0810) einstellt.

Aura Beleuchtung funktioniert nicht mehr
Das Board verfügt über 8 RGB LEDs. Diese können softwarebedingt ausfallen.
Inzwischen gibt es ein inoffizielles Programm (made by elmor), mit desen Hilfe man die LEDs wieder zum Leben erwecken kann.

Download: AuraFix X370-Pro 1.0
Download: AuraFix X370-Pro 2.0
Das Programm wurde für das CH6 entwickelt, funktioniert aber nach minimaler Änderung auch mit dem Prime X370 Pro.

CPU P-States ändern [BETA]
Windows: Mit dem Programm ZenStates ist es möglich unter Windows Takt und Spannung für P0, P1 und P2 zu ändern.
Hinweise und Download im Spoiler:

Offizieller ASUS ZenStates Thread

ZenStates wurde ursprünglich für das Crosshair 6 Hero entwickelt, funktioniert aber auch mit dem Prime X370-Pro.
Es ist notwendig im Bios den CPU Multi und CPU Spannung auf Auto zu stellen!
Wenn eine Agesa Version älter als 1004 verwendet wird (älter als Bios 0604) ist es notwendig HPET zu aktivieren.

Windows 10: Energieplan auf Ausgewogen/Ausbalanciert stellen. Performance kann sich dadurch verschlechtern!
Windows 7: Net Framework 4 oder höher wird benötigt.

Bei Fehlermeldungen bei der Installation oder dem verwenden von ZenStates folgendes probieren: Rechtsklick auf jede einzelne .exe Datei - Eigenschaften - Allgemein - Bei Sicherheit auf Zulassen klicken - Übernehmen.

Einstellungsbereich:
Spannung P0-P2: 0.30625v - 1.550v
Multi P0/P1: 5.5x - 50x | P2: 3.66x - 33.33x

Download:
ZenStates 0.2 BETA
ZenStates 0.2.2 BETA
ZenStates 0.3.6691
ZenStates 0.4.6698
ZenStates 0.5.6706
ZenStates 0.6.6719
ZenStates 0.7.6747

elmor schrieb:

- Created a new method for storing settings, hopefully works better. Also has the advantage of being human readable XML (should be located under C:\ProgramData\ASUS ZenStates).
- Removed Performance Enhancer and replaced it with PPT/TDC/EDC control. They're inactive right now since I'm not able to reset back to default values at the moment.
- Again attempts to install/start the service at launch so you don't have to manage it yourself
- Added more details to the Event Log messages from AsusZsSrv for easier debugging
- Any settings are now only applied when the tray icon is initialized
- Added a "-min" switch for the software which is used for auto-starting. This means that by default when launching the application manually, the main window will be visible.
- The "Save" button now only appears when settings are not saved

Zum Vergrößern anklicken....

Das Setzen von "Apply at system start" aktiviert auch automatisch die Option "Try icon at system start"

BIOS: Ab Bios 3803 funktioniert das automatischer Heruntertakten auch im übertakteten Zustand.

Single Rank / Dual Rank + Verbaute Speicher ICs herausfinden
Öffne in CPUz den Reiter SPD.
Mit dem Programm Thaiphoon Burner ist es auch noch möglich zu sehen welche ICs verbaut sind.

Chipsatz Kühler

Auf dem Chipsatz Kühler befindet sich eine dünne Folie. Zur besseren Kühlung ist es zu empfehlen diese zu entfernen.	Der original Wärmeleitpad (15x15x1.5) des Kühlers deckt nur ca 2/3 der Fläche ab. Ein Austausch des Pads (20x20x1.5) hat in meinem Fall 4°C kühlere Temperaturen ergeben.

	54°C => 50°C - Minus Pad 8 (Reous) 72°C => 59°C - Alphacool ThermalPad (caidoo) 66°C => 36°C - HEATKILLER SB Rev3.0 Ni (SVI90: 1, 2) 65°C => 50°C - Kupferplatte Mod (Pikin) "Ich habe mir dann Kupferplatte mit den maßen 20x20x1,5mm bestellt und mit Wärmeleitpaste (auf den Chipsatz, sowie auf den Kühler) montiert und die Temps sind auch sehr gut. Zusätzlich auf der Rückseite des Kühlkörpers noch ein dickes Wärmeleitpad montiert. Die Plattengröße muss aus dem Pad natürlich herausgeschnitten werden, damit der Anpressdruck nicht zu hoch ist und der Kühlkörper gerade aufliegt. Die Platten kosten im 10er Pack ~1,80 Euro. LINK Lediglich die Anbringung des Kühlkörpers auf dem Board ist etwas schwieriger, da schließlich Kupfer nicht so gut haftet wie ein Pad"

Lüftersteuerung im Bios:
Die CPU sowie Pumpen Lüfter werden jeweils über eine Einstellung im Bios gesteuert.
Hinweis: Nach Durchführung des Q-Fan-Tunings gelten die neuen ermittelten Minimalwerte (%) vom Board.

USB ist im ausgeschaltenen Zustand weiterhin aktiv
Bei Windows ist Standardmäßig der "Schnellstart" aktiviert. Ist dieser aktiviert, bleiben auch die USB Ports aktiv, obwohl der PC herunter gefahren wurde. Ihr deaktiviert in folgendermaßen:

Energieoptionen öffnen
"Auswählen, was beim Drücken des Netschalters geschehen soll" drücken
"Einige Einstellungen sind momentan nicht verfügbar" drücken
Haken bei "Schnellstart aktivieren" entfernen
Änderungen speichern

Ryzen und X370 Anbindung (USB, PCIe, SATA, ...)
Text:
Ryzen Prozessor:
- 4x RAM
- 4x USB 3.0 (I/O Panel)
- M.2 Sockel PCIE x4 (x2 variert je nach Prozessor)
- PCIEX16_1 Slot:

PCIE x16 (bei einer verbauten Grafikkarte)
PCIE x8 (bei zwei verbauten Grafikkarten)
- PCIEX16_2 Slot:

PCIE x8 (auch bei Single Betrieb)

[*]

AMD X370:
- 8x SATA 3
- 2x USB 3.0 (Board)
- 4x USB 2.0 (Board)
- 1x USB 3.1 (Board/Frontpanel)
- 1x USB 3.0 (I/O Panel)
- 1x USB 3.0 Typ C (I/O Panel)
- 3x PCIE x1 Slots
- PCIEX16_3

PCIE X4 (Teilt sich die Bandbreite mit PCIEX1_1 und PCIEX1_3)

[*]
Bild:

Linien wurden zusammen geführt um es übersichtlicher zu halten.

Temperatursensoren
Das Mainboard verfügt über 7+1 Temperatursensoren. Nähere Informationen siehe Spoiler.

Mainboard:

Der Sensor befindet sich in der unteren rechten Ecke:

Chipsatz:

CPU Sockel:

Der Sensor sitzt direkt im Sockel

2x VRM CPU / 2x VRM SOC:

Das Board besitzt zwar VRM Sensoren, die angezeigten Werte sind allerdings fraglich.
HWInfo erkennt alle vier Sensoren, die Temperatur ist bei allen aber identisch.
Einfluss darauf nehmen kann man auch nur, wenn man von hinten einen Lüfter im Bereich der CPU VRMs montiert.

T-Sensor (extern):

Kontakte um einen Temperatursensor anzuschließen

Kein POST Bild bei Anschluss über Displayport
Im Uefi die Option Boot => CSM auf disabled stellen.
Durch deaktivieren dieser Option kann es zu Boot Problemen mit der Systemfestplatte kommen.

Uefi Update fehlgeschlagen
Das Board besitzt ASUS CrashFree BIOS 3.
Lade eine passende Uefi Version (Bios 0801 oder höher) herunter, benenne die Datei in "X370PRO.CAP" um und füge sie auf einem USB Stick ein.
Rechner einschalten, USB Stick einstecken, USB Stick wird durchsucht und öffnet automatisch den ASUS EZ Flash 3 Updater.
Hinweis: CrashFree BIOS 3 funktioniert nur, wenn folgender Screen erscheint:

Archiv:

Backplate entfernen
Die Backplate ist seit AM4 auf dem Board festgeklebt und lässt sich nicht sofort entfernen.
Im Spoiler ist eine Anleitung wie es am besten gehen sollte. Anwendung auf eigene Gefahr.
Bei neueren Modellen (Mai/Juni) ist die Backplate nicht mehr verklebt, sondern ganz normal verschraubt.

In manchen Fällen hilft es die Backplate vorher mit einem Fön zu erwärmem.
Auf die Verschraubungen abwechselnd von oben Druck ausüben (4x).

Gleichzeitig die Backplate von unten weg ziehen.

Klebereste am Board oder der Backplate lassen sich problemlos mit dem Finger entfernen.

Endergebnis

Cold Boot Bug
PC startet nicht mehr nachdem er stromlos war. ~~Eine wirkliche Lösung gibt es hierfür noch nicht.~~ ==> Auf Bios 0803+ updaten.
Man kann es aber folgendermaßen umgehen:

Man Muss den Ram so einstellen das er auch mit 1.20v startet.
Zb: DDR4-3200 CL14-14-14 1.35v läuft nur solange wie der PC am Strom angeschlossen ist.
Umgehen indem man entweder den Takt reduziert oder die Timings erhöht.
- DDR4-2933 CL14-14-14
- DDR4-3200 CL16-16-16

Kein Boot
Nach Änderungen im Uefi startet der Rechner nicht mehr.
Führe ein Uefi Reset durch. Beachte der Rechner benötigt danach bis zu 1:30min um neu zu starten.
Er durchläuft mehrere Reboots bis er die passenden Settings ermittelt hat.

Stromverbrauch:
Minimale Konfiguration: HD4550, SSD, Maus und Tastatur
- 41 Watt (Idle, Keine Last)
- 95 Watt (Ryzen 1700 3.0GHz @ 0.900v, Prime95)
- 133 Watt (Ryzen 1700 3.6GHz @ 1.145v, Prime95)

RAM Kompatibilität:
Nach oben

G . S k i l l
Serie	Größe	Geschwindigkeit	Möglicher Takt	User	Bios	Bezeichnung
Fortis	16GB	DDR4-2400 CL15-15-15	DDR4-2666 CL16	canada	3404	F4-2400C15D-16GFT
RipJaws V rot	16GB	DDR4-2800 CL15-15-15	DDR4-2800 CL16	kitano	0805	F4-2800C16D-16GRR
RipJaws 4 rot	16GB	DDR4-2800 CL16-16-16	DDR4-2800	t1kezZ	0805	F4-2800C15D-16GVR
RipJaws V rot	32GB	DDR4-3000 CL14-14-14	DDR4-3066	Cool McCool	0805	F4-3000C14Q-32GVR
RipJaws V rot	16GB	DDR4-3000 CL15-15-15	DDR4-2933 CL16	partygott272	0803	F4-3000C15D-16GVR
Trident Z silber/rot	16GB	DDR4-3000 CL15-16-16	DDR4-2933 CL20	MorLipf	3203	F4-3000C15D-16GTZB
RipJaws 4 blau	16GB	DDR4-3000 CL15-16-16	DDR4-3066 CL16	nur2003	3803	F4-3000C15D-16GRBB
RipJaws V rot	16GB	DDR4-3200 CL14-14-14	DDR4-3066	AW312	0803	F4-3200C14D-16GVR
Flare X schwarz	16GB	DDR4-3200 CL14-14-14	DDR4-2933 DDR4-3200 CL16 DDR4-3200 DDR4-3200 DDR4-3200	grysson Speedwood NoiseKiLLeR berndhkb Inka2k	0604 0803 0805 0805 3203	F4-3200C14D-16GFX
Trident Z silber/rot	16GB	DDR4-3200 CL14-14-14	DDR4-3200 DDR4-3333 DDR4-3333 DDR4-3466	gR3iF Chrissssssssss Bomm3l dargo	0805 0801 0805 0805	F4-3200C14D-16GTZ
G.Skill Trident Z RGB	16GB	DDR4-3200 CL14-14-14	DDR4-3200 DDR4-3200	Bronkov1c Diablokiller999	0810 4207	F4-3200C14D-16GTZR
Trident Z silber/rot	32GB	DDR4-3200 CL14-14-14	DDR4-2933 DDR4-2933 DDR4-3066 DDR4-3066	caidoo rekrats azuki CyR4DiS	0805 0801 0810 0810	F4-3200C14D-32GTZ
G.Skill Trident Z RGB	32GB	DDR4-3200 CL14-14-14	DDR4-2933	GorObrok	0805	F4-3200C14D-32GTZR
RipJaws V schwarz	16GB	DDR4-3200 CL15-15-15	DDR4-3200	pawelo	0805	F4-3200C15D-16GVK
Trident Z silber/weiß	16GB	DDR4-3200 CL15-15-15	DDR4-3333 CL16	Meriana	0801	F4-3200C15D-16GTZSW
Trident Z silber/rot	32GB	DDR4-3200 CL15-15-15	DDR4-3200	Kyrion	0801	F4-3200C15Q-32GTZ
Trident Z silber/rot	32GB	DDR4-3200 CL15-15-15	DDR4-3066 CL14	Reous	0807-2	F4-3200C15D-32GTZ
RipJaws V schwarz	16GB	DDR4-3200 CL16-16-16	DDR4-2933	LtFord	0801	F4-3200C16D-16GVK
Trident Z silber/rot	32GB	DDR4-3200 CL16-16-16	DDR4-3066	codeworkx	0801	F4-3200C16D-32GTZA
RipJaws V schwarz	16GB	DDR4-3200 CL16-18-18	DDR4-2933 DDR4-3066 DDR4-2933 DDR4-3066 DDR4-2933 DDR4-3000	IceK psych schnipp959 barnabeus Xontor icekeuter	0803 1201 0801 0801 0511 4008	F4-3200C16D-16GVKB
RipJaws V schwarz	16GB	DDR4-3200 CL16-18-18	DDR4-3066	Titan90	0803	F4-3200C16D-16GVGB
Trident Z RGB	16GB	DDR4-3200 CL16-18-18	DDR4-3066	Lord_Melchior	0801	F4-3200C16D-16GTZR
Trident Z silber/rot	16GB	DDR4-3200 CL16-18-18	DDR4-2933	PuMa0153	0801	F4-3200C16D-16GTZB
Trident Z silber/rot	32GB	DDR4-3200 CL16-18-18	DDR4-3133	Edion	4012	F4-3200C16D-16GTZB
RipJaws V schwarz	32GB	DDR4-3200 CL16-18-18	DDR4-2800	Silberfan	0805	F4-3200C16D-32GVK
Trident Z silber/rot	32GB	DDR4-3333 CL16-16-16	DDR4-3066	p1n0	0801	F4-3333C16D-32GTZKW
RipJaws V schwarz	16GB	DDR4-3400 CL16-18-18	DDR4-2933	karenin	0805-1	F4-3400C16D-16GVK
Trident Z RGB	32GB	DDR4-3466 CL16-18-18	DDR4-3066	frkazid	4207	F4-3466C16D-32GTZR
Trident Z silber/rot	16GB	DDR4-3600 CL15-15-15	DDR4-3200	ZinG	0801	F4-3600C15D-16GTZ
Trident Z silber/weiß	16GB	DDR4-3600 CL16-16-16	DDR4-3200	Why_me	0504	F4-3600C16D-16GTZSW
Trident Z RGB	16GB	DDR4-3600 CL16-16-16	DDR4-3200	Harrybert	0805	F4-3600C16D-16GTZR
Trident Z silber/rot	16GB	DDR4-3600 CL16-16-16	DDR4-3200 DDR4-3333	H96er Moving	0801 0801	F4-3600C16D-16GTZ
Trident Z silber/rot	16GB	DDR4-4133 CL19-21-21	DDR4-3200	audioslave	0805	F4-4133C19D-16GTZA

C o r s a i r
Serie	Größe	Geschwindigkeit	Möglicher Takt	User	Bios	Bezeichnung
Vengeance LPX schwarz	16GB	DDR4-2400 CL14-16-16	DDR4-2666 CL16	sun-man	0801	CMK16GX4M2A2400C14
Vengeance LPX schwarz	16GB	DDR4-3000 CL15-17-17	DDR4-2933 CL16 DDR4-3066 CL16 (v5.30) DDR4-2933 CL16 DDR4-3066 CL16 (v5.30) DDR4-2933 CL16	diwi08 gtlambert (1) Nanaran Beskarion augustus	0515 0805-1 0801 0902 0805	CMK16GX4M2B3000C15
Vengeance LPX rot	16GB	DDR4-3000 CL15-17-17	DDR4-2933 CL16 (v5.30)	nVoodoo	0805	CMK16GX4M2B3000C15R
Vengeance LPX schwarz	32GB	DDR4-3000 CL15-17-17	DDR4-2666 CL16 DDR4-2933 CL16 DDR4-2800 CL18	NoXPhasma diwi08 KaSpel	0515 0515 0801	CMK32GX4M2B3000C15
Vengeance LED weiß	32GB	DDR4-3000 CL15-17-17	DDR4-2800	illumi241	0801	CMK32GX4M2B3000C15
Vengeance LED rot	32GB	DDR4-3000 CL15-17-17	DDR4-2666	koschi	0801	CMU32GX4M2C3000C15R
Vengeance LPX schwarz	32GB	DDR4-3000 CL15-17-17	DDR4-2933 CL16 (v4.24)	Bobbyca	0805-1	CMK16GX4M2B3000C15
Vengeance LED weiß	64GB	DDR4-3000 CL15-17-17	DDR4-2800 CL16	Baerliner	0807	CMU64GX4M4C3000C15
Vengeance LPX schwarz	16GB	DDR4-3000 CL16-20-20	DDR4-3000 CL16 (v3.31)	monkkey	4602	CMK16GX4M2D3000C16
Vengeance LPX schwarz	16GB	DDR4-3200 CL16-18-18	DDR4-2933 CL14 (v4.24) DDR4-3000 (v.5.39) DDR4-3066 (v5.39) DDR4-3066 DDR4-3066 CL14 (v5.39) DDR4-3066 (v.5.39) DDR4-3333 (v6.39)	Mr.X pjgowtham Fathoum KenshiHH frkazid ts2011 fauli007	0805 4207 0810 0801 0902 3803 0803	CMK16GX4M2B3200C16
Vengeance LPX schwarz	16GB	DDR4-3600 CL18-19-19	DDR4-3333 DDR4-3333	Degan Harrybert	0801 0805	CMK16GX4M2B3600C18

K i n g s t o n
Serie	Größe	Geschwindigkeit	Möglicher Takt	User	Bios	Bezeichnung
ValueRAM	8GB	DDR4-2400 CL17-17-17	DDR4-2400	barnacle2k	0504	KVR24E17S8/8
HyperX Savage Rev.2	16GB	DDR4-2666 CL13-15-15	DDR4-2400	Raul232	0504	HX426C13SB2K2/16
HyperX Savage	32GB	DDR4-2666 CL15-15-15	DDR4-2666	Docbyte	0511	HX426C15SBK2/32
HyperX Fury schwarz	16GB	DDR4-2666 CL15-17-17	DDR4-2933	BK-Morpheus	0810	HX426C15FBK2/16
HyperX Predator	32GB	DDR4-3000 CL15-16-16	DDR4-2933	TheSebi41	0515	HX430C15PBK4/32

C r u c i a l
Serie	Größe	Geschwindigkeit	Möglicher Takt	User	Bios	Bezeichnung
Ballistix Sport LT grau	16GB	DDR4-2400 CL16-16-16	DDR4-3133 CL20	replikant0815 (1)	3803	BLS2C8G4D240FSB
Ballistix Sport LT rot	16GB	DDR4-2400 CL16-16-16	DDR4-2400	foxtrot	0504	BLS16G4D240FSE
Ballistix Sport LT weiß	16GB	DDR4-2400 CL16-16-16	DDR4-2933 CL18	timmaeh (1)	3803	BLS2C8G4D240FSC
Ballistix Sport LT rot	32GB	DDR4-2400 CL16-16-16	DDR4-2400	hacki	0502	BLS2C16G4D240FSE
Ballistix Elite	16GB	DDR4-2666 CL16-17-17	DDR4-2666 CL17	afro	0801	BLE2C8G4D26AFEA
Ballistix Sport LT rot	16GB	DDR4-2666 CL16-18-18	DDR4-3000	Reous	3803	BLS2C8G4D26BFSE
Ballistix Tactical	16GB	DDR4-3000 CL16	DDR4-2933	moki155	0801	BLT2C8G4D30AETA
Ballistix Sport LT grau	16GB	DDR4-2666 CL16-18-18	DDR4-3066	Hopie	4406	BLS2K8G4D26BFSBK

S a m s u n g
Serie	Größe	Geschwindigkeit	Möglicher Takt	User	Bios	Bezeichnung
---	32GB	DDR4-2133 CL15-15-15	DDR4-3066 CL16	Fusseltuch (1)	0801	M378A2K43BB1-CPB

P a t r i o t
Serie	Größe	Geschwindigkeit	Möglicher Takt	User	Bios	Bezeichnung
Viper 4	16GB	DDR4-3733 CL17-19-19	DDR4-3066 CL14	VincAlastor	0805	PV416G373C7K

Ergänzungen:

*1

Offizielle Angaben zur maximalen SOC Voltage gibt es momentan noch nicht.
Eine Anfrage an AMD ergab folgende Info. Da diese Werte allerdings ziemlich hoch erscheinen empfehle ich diese mit Vorsicht zu genießen.

AMD Support schrieb:
Thank you for the email.

I understand you have a query about the highest SOC voltage of Ryzen CPU.
The max voltage for this CPU is upto 1.4V.
So, you can set 1.2V but more than 1.4V may cause some damage for the CPU.
Thank you for contacting AMD.
In order to update this service request, please respond, leaving the service request reference intact.

Best regards,
AMD Global Customer Care

work in progress
Danke an alle für die tolle Mitarbeit

--Ansicht optimiert auf Mozilla Firefox--

karenin · 11.07.2017

Ja das ganze Sys wirkt irgendwie besoffen wenn der Ram nicht stabil ist (aber nicht so instabil das er direkt abstürzt). Die Frage ist jetzt, sind wir da nahe am sweetspot und benötigen nur noch geringe änderungen (ein schritt runter, oder 2T statt 1T), oder sind das ein zwei Werte (die Ohm dinger oder so) die ab 2666 auf Auto ganz einfach nicht mehr passen o.ä.
Witzigerweise nicht nachmessbar, Memtest lief ja sogar mit 3066 durch, dennoch dieses "lagging" (Ruckeln ist es nicht, irgendwie läufts halt nicht rund, ich merke es bei shooter).
Allerdings hab ich herausgefunden, das IBT zuverlässig abstürzt wenn es nicht passt (selbst wenn Memtest und alle anderen durchlaufen). Einfach mal mit Custom 8192mb 30 mal laufen lassen.

Reous · 11.07.2017

karenin schrieb:
Und noch eine Frage an @Reous, man kann diese RTT Imps per OC Seite UND mit deinem BIOS Mod per CBS einstellen, muss ich beide anpassen? Bzw welche hat "vorfahrt"? Gilt auch für 2T, Geardown und Powerdown und einige andere

Sollten eigentlich die gleichen Einstellungen sein. Ich würde sie im Zweifelsfall aber im CBS Menü einstellen.

Moving · 11.07.2017

thunderbird1466 schrieb:
Denke für die Info, ich vermute dass ich dann doch vorerst mal die 16GB verwende.

oder 4 x Rams nimmst läuft auch mittlerweile stabil bis 3200

drakrochma · 11.07.2017

@karenun:
Was ist ibt?

kulpin · 11.07.2017

Moin, ich bin von einem Intel-System auf das Asus prime x370 gewechselt. Auf dem Board arbeitet ein x1600, gekühlt von einem BE quiet rock slim, Bios das aktuelle von der ASUS-Seite. Ich habe - glaube ich - ein Temperaturproblem. HWMonitor hat nach einiger Zeit folgende Werte: Temp CPU max 71 Grad C, die Temperatures Package stehen bei max 95 Grad C. Das ist zu hoch, oder?

kulpin

karenin · 11.07.2017

drakrochma schrieb:
@karenin:
Was ist ibt?

Intel Burn Test. Nicht vom Namen täuschen lassen, ist im Prinzip nur ne GUI für Linpack. Läuft auch mit AMD.

@Reous, Problem ist, dass CBS bei einem nicht erfolgreichen Boot (bzw wenn der PC dann im Safe Modus bootet) jedesmal komplett zurückgesetzt wird, ungleich der Einstellungen im OC Menü. Aber gut, etwas extra Arbeit tut auch nicht weh^^

@kulpin: viel zu hoch. Wobei das bei 1,5v jetzt auch kein Wunder ist.. Dennoch, sicher das der Kühler richtig sitzt etc? Ist jetzt eig nicht so das die Zen derartige Hitzköpfe sind, die man auch mit einer halbwegs guten Aftermarket Lösung nicht gekühlt bekommen würde. Zudem fehlen zur anderen CPU Temp rund 20 grad, daher ist das Offset wohl noch an. Ka ob man das inzw im Bios abzieht? Hab nur zwei Ryzen ohne x.

Sturmwind80 · 11.07.2017

@Kulpun
HW Monitor zieht scheinbar die 20Grad noch nicht ab, so dass du bei 75 Grad liegst.

garfkoks · 11.07.2017

Das liegt am 20°C Offset welcher zur tatsächlichen Temperatur addiert wird.
Hast du das Programm als Admin gestartet?
Bei mir zeigt er gerade bei den Lüfter nämlich keine so komische Werte an.
Alternativ kann ich hwinfo64 empfehlen.

kulpin schrieb:
Moin, ich bin von einem Intel-System auf das Asus prime x370 gewechselt. Auf dem Board arbeitet ein x1600, gekühlt von einem BE quiet rock slim, Bios das aktuelle von der ASUS-Seite. Ich habe - glaube ich - ein Temperaturproblem. HWMonitor hat nach einiger Zeit folgende Werte: Temp CPU max 71 Grad C, die Temperatures Package stehen bei max 95 Grad C. Das ist zu hoch, oder?

kulpin

Anhang anzeigen 406131

kulpin · 11.07.2017

Hier die Werte HWMonitor als Admin und hwinfo64. Sieht nicht besser aus....

replikant0815 · 11.07.2017

@kulpin

CPU (Tctl) kannst du getrost ignorieren, das sind immer genau 20,00 °C mehr als CPU (Tdie) welches die realistische Temperatur ist. Ist der 20C offset bei den X Modellen.

kulpin · 11.07.2017

ok - die Lüfter laufen jetzt schneller... Wie kann ich denn die CPU untervolten? Das sollte ja auch zu kühleren Temoeraturen verhelfen.

karenin · 11.07.2017

Gar nicht? Deine Tdie Temp ist total normal, da passt alles.

In eigener Sache, dank Reous Bios und dem OC.net forum, kam ich auf die CLOD_VPP Spannung. Hab die jetzt (wieder nur nach Erfahrungswerten im dortigen Forum) umgestellt, und alles bis 3400 bootet sogar (hab Dual-Rank 3400er). Aber wie vorher auch, alles über 2666 ist immer noch nicht stabil. Kann Stundenlang laufen, zocken etc, sobald man Stresstestet is fertig :/

garfkoks · 11.07.2017

kulpin schrieb:
ok - die Lüfter laufen jetzt schneller... Wie kann ich denn die CPU untervolten? Das sollte ja auch zu kühleren Temoeraturen verhelfen.

ich hab im bios Offset - 0,1v eingestellt

curious · 11.07.2017

karenin schrieb:
CAD Bus Configuration:
ClkDrvStren: 20 ohm
AddrCMDdrvStren: 20 ohm
CsODTDrvStren: 40 ohm
CKEdrvStren: 40 ohm or 60 ohm

Proc_ODT @60 ohm

Rtt impedance:
RttNom: RZQ/3 or Disabled (both will work)
RttWr: RZQ/3
RttPark: RZQ/1

Ich hab mit diesen Einstellungen meine F4-3200C14-32GTZ schon seit zwei Wochen mit 3200-14-13-13-13-26-42-1T (Geardown enabled) und scharfen subtimings mit 1.35V am laufen. Das System ist absolut stabil (HCI MemTest 0 errors bei mehr als 2000%).
Meine F4-3200C16-16GVKB mit Samsung E-die laufen auf 3200-14-15-15-15-32-48-1T (DG en.) RttNom: RZQ/3 VDDSOC: 1.1V DRAM Voltage 1.375V
Das Ganze allerdings auf einem C6H BIOS 1401 (AGESA 1.0.0.6.).

Und noch eine Frage an @Reous, man kann diese RTT Imps per OC Seite UND mit deinem BIOS Mod per CBS einstellen, muss ich beide anpassen? Bzw welche hat "vorfahrt"? Gilt auch für 2T, Geardown und Powerdown und einige andere

Im A.I. Tweaker einstellen!

realmaddog · 11.07.2017

karenin schrieb:
Gar nicht? Deine Tdie Temp ist total normal, da passt alles.

In eigener Sache, dank Reous Bios und dem OC.net forum, kam ich auf die CLOD_VPP Spannung. Hab die jetzt (wieder nur nach Erfahrungswerten im dortigen Forum) umgestellt, und alles bis 3400 bootet sogar (hab Dual-Rank 3400er). Aber wie vorher auch, alles über 2666 ist immer noch nicht stabil. Kann Stundenlang laufen, zocken etc, sobald man Stresstestet is fertig :/

naja booten tut mein ram auch problemlos mit 3600 schon seit 803...

karenin · 11.07.2017

curious schrieb:
Ich hab mit diesen Einstellungen meine F4-3200C14-32GTZ schon seit zwei Wochen mit 3200-14-13-13-13-26-42-1T (Geardown enabled) und scharfen subtimings mit 1.35V am laufen. Das System ist absolut stabil (HCI MemTest 0 errors bei mehr als 2000%).
Meine F4-3200C16-16GVKB mit Samsung E-die laufen auf 3200-14-15-15-15-32-48-1T (DG en.) RttNom: RZQ/3 VDDSOC: 1.1V DRAM Voltage 1.375V
Das Ganze allerdings auf einem C6H BIOS 1401 (AGESA 1.0.0.6.).

Im A.I. Tweaker einstellen!

Hast du was an der CLDO_VPP gemacht bei den e-die? Meine D-Die wollen einfach nicht. Alles über 2400 produziert random crashes. Kam sogar durch IBT max Ram mit 3066. Ne stunde danach nochmal ne Runde starten wollen, Absturz.

replikant0815 · 11.07.2017

Weiss jemand wo der Mainboard Temp Sensor ungefähr auf dem Board angebracht ist?

curious · 11.07.2017

karenin schrieb:
Hast du was an der CLDO_VPP gemacht bei den e-die? Meine D-Die wollen einfach nicht. Alles über 2400 produziert random crashes. Kam sogar durch IBT max Ram mit 3066. Ne stunde danach nochmal ne Runde starten wollen, Absturz.

Nein, die CLDO_VDDP hab ich nicht angetastet. Hab kein memory hole, weswegen ich die Einstellung auch nicht verändern muss.

Hier mal meine kompletten Einstellungen:

D.O.C.P. Standard
DRAM Voltage: 1.375V
VDDSOC Voltage: 1.1V
ProcODT_SM: 60 Ohm
Cmd2T: 1T
GearDownMode: Enabled
BankGroupSwap: Enabled
BankGroupSwapAlt: Auto
ClkDrvbStren: 20.0 Ohm
AddrCmdDrvStren: 20.0 Ohm
CsOdtDrvStren: 40.0 Ohm
CkeDrvStren: 40.0 Ohm
RttNom: RZQ/3
RttWr: RZQ/3
RttPark: RZQ/1

Schau mal, ob es damit und mit konservativen timings auf 3200 läuft.

karenin · 12.07.2017

curious schrieb:
Nein, die CLDO_VDDP hab ich nicht angetastet. Hab kein memory hole, weswegen ich die Einstellung auch nicht verändern muss.

Hier mal meine kompletten Einstellungen:

D.O.C.P. Standard
DRAM Voltage: 1.375V
VDDSOC Voltage: 1.1V
ProcODT_SM: 60 Ohm
Cmd2T: 1T
GearDownMode: Enabled
BankGroupSwap: Enabled
BankGroupSwapAlt: Auto
ClkDrvbStren: 20.0 Ohm
AddrCmdDrvStren: 20.0 Ohm
CsOdtDrvStren: 40.0 Ohm
CkeDrvStren: 40.0 Ohm
RttNom: RZQ/3
RttWr: RZQ/3
RttPark: RZQ/1

Schau mal, ob es damit und mit konservativen timings auf 3200 läuft.

Hmm okay, in Windows gebootet und noch kein BSOD^^ Musste allerdings 80Ohm verwenden, und im Prinzip unterscheiden sich unsere Einstellungen nur bei BankGroupSwap (hatte ich auto, jetzt explizit enabled), und GearDown sowie CMD2T (war bei mir aus und auf 2T). Und kein DOCP eingestellt, 3200 + timings von Hand eingetragen. Timings sind die die er bei 3400 benutzen würde (16-18-18-38), nur die Primärtimings. Das sollte doch lose genug sein oder?

Habs aber noch nicht getestet gar nix. Sieht mir auch nicht stabil aus (Taiphoon zb benötigt jetzt rund 10min zum einlesen des RAM usw, so lange wie ich mich damit jetzt rumärgere kenne ich die Vorzeichen im Schlaf^^)

Edit: Gehe ich richtig in der Annahme, das die D-Die quasi die missgebildeten Schwestern der E-Dies sind? Sprich, meine kommen eher aus schlechten Wavern (oder was auch immer das Fachwort ist) verglichen zu deinen? Könnte das dann ne Spannungssache sein? Und, woran würde man ein Memoryhole bemerken? Fakt ist eben, das ich booten konnte mit 950 CLDO-VPP, ist das auf Auto läuft nix ab 3066 (bis jetzt zumindest).

curious · 12.07.2017

Ok, Du hast D-die. Den Unterschied zu E-die kenne ich nicht. Ich hab die datasheets bis zur Hälfte überflogen und die sehen ziemlich ähnlich aus. Wenn ich das richtig einordne, sind D-die die Vorgänger von E-die. E-die ist im datasheet bis 2666 MT/s spezifiziert, D-die nur bis 2400 MT/s.

Bei Vollbestückung (4 Module) und bei Dual Rank immer BankGroupSwap enabled wählen, bei 2 Modulen Single Rank immer disabled.

2T ist natürlich sicherer als 1T. Ohne Geardown enabled läuft mein RAM auch nicht stabil auf 3200. Der Leistungsgewinn mit 1T GD enabled ist aber messbar.

Für Dual Rank wird bei Samsung ICs ein ProcODT von 80 oder 96 Ohm empfohlen. Das Besondere an den obigen Einstellungen ist, dass man dank der RTTs ProcODT auf 60 Ohm drücken kann. Mehr schadet aber wohl nicht. Bevor ich die RTTs angepasst hatte, hab ich 96 Ohm verwendet.

Ein memory hole erkennst Du daran, dass das Board den RAM z.B. bei 3200 MT/s trainieren kann, bei 3066 aber nicht. Memory holes entstehen im Zusammenwirken von CPU und RAM und sind ziemlich individuell. Bei CLOD_VDDP muss man den sweetspot finden - irgendwo zwischen 900 und 1000mV. Wenn Du mit 950mV booten kannst, hast Du ihn für 3066 MT/s wohl schon gefunden. Ich glaube mich zu erinnern, dass Auto 924mV anlegt. Für weitere Erhöhung der Stabilität ist CLOD_VDDP nicht wirklich geeignet.

karenin · 12.07.2017

curious schrieb:
Ok, Du hast D-die. Den Unterschied zu E-die kenne ich nicht. Ich hab die datasheets bis zur Hälfte überflogen und die sehen ziemlich ähnlich aus. Wenn ich das richtig einordne, sind D-die die Vorgänger von E-die. E-die ist im datasheet bis 2666 MT/s spezifiziert, D-die nur bis 2400 MT/s.

Bei Vollbestückung (4 Module) und bei Dual Rank immer BankGroupSwap enabled wählen, bei 2 Modulen Single Rank immer disabled.

2T ist natürlich sicherer als 1T. Ohne Geardown enabled läuft mein RAM auch nicht stabil auf 3200. Der Leistungsgewinn mit 1T GD enabled ist aber messbar.

Für Dual Rank wird bei Samsung ICs ein ProcODT von 80 oder 96 Ohm empfohlen. Das Besondere an den obigen Einstellungen ist, dass man dank der RTTs ProcODT auf 60 Ohm drücken kann. Mehr schadet aber wohl nicht. Bevor ich die RTTs angepasst hatte, hab ich 96 Ohm verwendet.

Ein memory hole erkennst Du daran, dass das Board den RAM z.B. bei 3200 MT/s trainieren kann, bei 3066 aber nicht. Memory holes entstehen im Zusammenwirken von CPU und RAM und sind ziemlich individuell. Bei CLOD_VDDP muss man den sweetspot finden - irgendwo zwischen 900 und 1000mV. Wenn Du mit 950mV booten kannst, hast Du ihn für 3066 MT/s wohl schon gefunden. Ich glaube mich zu erinnern, dass Auto 924mV anlegt. Für weitere Erhöhung der Stabilität ist CLOD_VDDP nicht wirklich geeignet.

Deiner läuft ohne Geardown NICHT auf 3200 aber mit schon :confused:

? Ich dachte 1T (und Geardwon) gehen auf die Stabilität?
Hab jetzt einfach mal auf gut glück die CAD alle etwas erhöht. Wenn du mit E-Die 60 fährst, und ich 80 brauche, kann man diese Logik vllt auf die anderen Impedanzen anwenden. Ist allerdings mehr eine Verzweiflungsfolgerung. :fresse2:

Edit: Das komische ist ja, das ich jetzt mit 3200 booten konnte, als ich deine Einstellungen in ein zurückgesetztes Bios eingetragen habe. Hatte da nichts mehr an der CLDO verändert. Ist aber alles nicht stabil sobald Last anliegt. MemtestHCI bringt schon mit 1024 nach 1 Sek fehler^^

curious · 12.07.2017

Stabilität: 2T > 1T Geardown enabled > 1T Geardown disabled
Performanz: 1T Geardown disabled > 1T Geardown enabled > 2T

Was die DriveStrength Werte anbelangt: Mehr ist nicht immer besser.

Bei CLOD_VDDP muss man den "richtigen" Wert finden. Nicht den höchsten. Bei ProcODT z.B. sind die für Singel Rank empfohlenen Werte 53.3 bzw. 60 Ohm. Mehr schadet der Stabilität. Obige Drive Strength Werte sind für Samsung Dual Rank optimiert (zumindest für E-die und B-die). Etwas Experimentieren hilft in Deinem Fall (D-die) vielleicht wirklich. Ich würde dann aber eher mit 20-20-20-20 anfangen.

karenin · 12.07.2017

curious schrieb:
Stabilität: 2T > 1T Geardown enabled > 1T Geardown disabled
Performanz: 1T Geardown disabled > 1T Geardown enabled > 2T

Was die DriveStrength Werte anbelangt: Mehr ist nicht immer besser.
Bei CLOD_VDDP muss man den "richtigen" Wert finden. Nicht den höchsten. Bei ProcODT z.B. sind die für Singel Rank empfohlenen Werte 53.3 bzw. 60 Ohm. Mehr schadet der Stabilität. Obige Drive Strength Werte sind für Samsung Dual Rank optimiert (zumindest für E-die und B-die). Etwas Experimentieren hilft in Deinem Fall (D-die) vielleicht wirklich. Ich würde dann aber eher mit 20-20-20-20 anfangen.

Dachte ich mir schon. Ich hasse es halt, im dunkeln zu stochern, da nirgendwo genau erklärt wird was die eigentlich machen. Ansonsten würde ich hier gar nicht schreiben und direkt ans testen gehen. Aber wo anfangen, 20-20-20-20, stürzt ab, und dann? Alle 4 ein Schritt höher? Nur eins davon? Was soll denn anderes rauskommen außer noch ein Absturz?

Zur CLDO: So wie ich das verstanden hab, da ich mit 3200 booten kann hab ich dort kein Memory Hole und brauch an der nix drehen (ich bin im übrigen zuerst auf 800 runter, ich las durchaus AMDs headup das sie zum 1006 agesa veröffentlicht haben

)

Also zum Verständnis mal kurz: Die Ohm werte in dem Zusammenhang, sind ja meistens dafür da ein "echtes" Signal von noise zu unterscheiden, richtig? Oben erwähnst du, dass du mit den CAD Einstellungen eine geringere PROC-ODT einstellen kannst, im OC.net CH6 Thread steht das einer damit seine e-die von 1,45v

confused

auf 60ohm 1,375 runter gebracht hat. Folgerichtig hängt das alles ein bisschen zusammen (wohl auch im namen, drive strength). Daraus folgt, je geringer CAD desto weniger PROC und desto weniger Spannung (da insgesamt weniger bang benötigt wird um das zeug zu schalten)?
Ich gehe also mit meinem 20-20-20-20 versuch den "kleiner ist besser" weg oder?
Gilt die obige aufteilung universal (von clockdrivestrength eher klein bis cke drive strength eher größer) oder könnten die 4 theoretisch alle denselben Wert haben und stehen nicht im zusammenhang?

Wieviel Spannung sollte man drauf geben damit "zu wenig Spannung" als Grund für einen evtl Absturz aus Rechnung verschwindet? Die 1,45 sehen mir nämlich echt extrem aus, aber solange ich das nicht 24/7 laufen lasse und nur jetzt zum test benutze sollte das schon gehen oder? Case ist gut gekühlt, Corsair 500r mit dem 200mm an der Seite.

Edit: :/ habs wohl übertrieben. Im Bios wird der Ram zwar noch korrekt ausgelesen (per SPD tool auf der tool seite), in Windows krieg ich aber CPUZ error, Aida zeigt nur einen und Thaipoon geht gar nicht mehr.. Auch auf Stock (alles auf Auto) und mit non-mod 0805. Keine Ahnung was jetzt los ist, habs eigentlich nicht übertrieben mit der Spannung (max 1,375) oder Ähnlichem was mir die Riegel grillen würde.

Reous · 12.07.2017

curious schrieb:
Und noch eine Frage an @Reous, man kann diese RTT Imps per OC Seite UND mit deinem BIOS Mod per CBS einstellen, muss ich beide anpassen? Bzw welche hat "vorfahrt"? Gilt auch für 2T, Geardown und Powerdown und einige andere

Zum Vergrößern anklicken....

Im A.I. Tweaker einstellen!

Hast du dazu ein paar Hintergrundinfos? Sind die beiden Einstellungen nicht identisch?

WalkingDead · 12.07.2017

Hallo,

ich habe mir zu dem Board den Ryzen 1800x im Bundle gekauft. Hierzu habe ich mir 2x G.skill Ripjaws F4-3200C16D-16GVKB CL16-18-18-38 1,35v in jeweils den zweiten Slot verbauen lassen.
Seit Jahren ist dies eine komplette Änderung der Hardware und ich bin ein wenig aus dem Thema raus. Allein ein Bios mit grafischer Oberfläche ist Neuland.
Darum geht es aber nicht.

Wie ich gesehen habe, haben einige hier den gleichen Speicher verbaut. Ich werde aus den Postings leider nicht immer schlau und daher kann ich nicht erkennen, ob nun der Ram inzwischen stabil und voll einstellbar ist mit Bios 0805.
Lasse ich die Werte automatisch einstellen, gibts diese Bootschleife.
Ich habe auch schon 2 bis 3 Gamecrashes feststellen können bei 2133. Dieses wurde von Mindfactory alles eingestellt.

Übertakten usw ist nicht das Ziel, eher ein voll funktionstüchtiges System mit den gewünschten Werten.

NoiseKiLLeR · 12.07.2017

was möchtest den jetzt genau ?

welche werte erreichen ..... cpu ram .....

Seraph2k · 12.07.2017

So, gerade den Rechner zusammengebaut, alles super, ABER:

Wo finde ich im Bios mein Optical Drive??? Ich finde meine M2 SSD und meine normale Festplatte. Will davon WIn installieren, aber leider bekomme ich das Laufwerk nicht angezeigt.

Antivalent · 12.07.2017

Ich habe neulich eine seltsame Eigenheit in BIOS 0805 festgestellt, die für mich nach einem Bug aussieht. In Advanced Mode -> Ai Tweaker -> DRAM-Timings-Steuerung kann ich den Wert für Tcwl_SM nicht ändern. Wenn ich manuell einen neuen Wert eingebe, Speichern & Zurücksetzen wähle und dann wieder ins BIOS gehe und dasselbe Menü öffne, steht dort im Input-Feld mein eingegebener Wert, aber als Readout wird für beide Channel der Standardwert angezeigt, ergo mein Input wird nicht übernommen. Das Problem tritt unabhängig davon auf, welchen Wert ich für Tcwl_SM festlegen möchte. Habe mich an den ASUS-Support gewandt und wurde darauf verwiesen, dass mein verbauter Arbeitsspeicher (2*8GB G.Skill Trident Z RGB, 3200MHz, CL16-18-18-38, 8Gb Hynix A-Die, Single Rank) nicht auf der QVL steht und man deshalb nicht garantieren kann, dass er auf dem Board funktioniert. Nun habe ich das Gefühl, dass das eigentliche Problem übergangen wurde, da die Timings doch vom Memory Controller bestimmt werden und es wenig mit dem Arbeitsspeicher zu tun hat, wenn man diesen Wert nicht über das entsprechende Menü ändern kann (bitte korrigiert mich, wenn ich hier falsch liege).

Ich wurde jetzt dazu aufgefordert, dasselbe mit einem DDR4-Kit zu testen, das auf der QVL aufgeführt ist, allerdings habe ich nur ein DDR4-Kit gekauft und sehe wenig Sinn darin, nur für diesen einen Test ein weiteres anzuschaffen. Meine Frage wäre, ob jemandem hier etwas ähnliches aufgefallen ist und ob mir jemand diesen vermeintlichen Bug mit einem RAM-Kit von der QVL bestätigen kann. Die Schritte dafür sind einfach:
1. In Advanced Mode -> Ai Tweaker -> DRAM-Timings-Steuerung den Wert für Tcwl_SM ausfindig machen
2. Einen manuellen Wert eingeben, der z.B. um 2 höher liegt (z.B. 16 -> 18)
3. Speichern & Zurücksetzen, danach erneut ins BIOS gehen und wieder dasselbe Menü aufsuchen
4. Den manuellen Input mit dem tatsächlichen Wert für Tcwl_SM vergleichen

Ich habe das ganze selbst mehrfach probiert und bei mir sieht es nach einem Neustart immer wie folgt aus:

Tcwl_SM (direkt über der markierten Zeile) wurde auf 18 eingestellt und liegt dennoch bei 16. Ich bedanke mich im Voraus bei jedem, der sich die Zeit nimmt, um mit BIOS Version 0805 und einem QVL-zertifizierten Kit diese Eigenheit zu überprüfen.

@WalkingDead:
Ich denke, dass dein Arbeitsspeicher meinem sehr änlich ist (könnte derselbe sein, nur dass meiner den Trident Z Heatspreader trägt), meiner bootet wie gesagt bis 3066MHz. Ich bin nicht gerade ein Experte auf dem Gebiet, aber wenn die Mindfactory den PC zusammengebaut hat, könnte ich dir empfehlen, die Werte für SOC-Spannung (ich brauche 0,95V für 3066MHz, bis 1,10V kannst du bedenkenlos erhöhen), DRAM-Spannung (sollte bei 1,35V liegen) und DRAM-Timings (in den obersten 6 Feldern sollte von oben nach unten 16, 18, 18, 18, 38 und 56 stehen) zu überprüfen. Wenn diese Werte stimmen, solltest du mit BIOS 0805 zumindest höher als DDR4-2133 kommen.

Iceman021 · 12.07.2017

@ Antivalent

Hast du im Windows mal mit dem Ryzen Timing Checker überprüft, ob die 18 bei Tcwl nicht doch anliegen? Ggf. ist es im UEFI nur ein Auslesefehler?

Antivalent · 12.07.2017

@Iceman021:
Danke für den Hinweis, RTC hatte ich noch nicht probiert. Allerdings wird auch da 16 bei DDR4-3066 bzw. 11 bei DDR4-2133 angezeigt, genauso wie im BIOS (ich nehme einfach mal an, dass tCWL = Tcwl_SM).
Edit: Hätte vielleicht in meinem ersten Post erwähnen sollen, dass der Wert nicht immer bei 16 liegt, sondern immer dem entspricht, den man bei der Einstellung "Auto" bekommt. Dadurch ignoriert er nicht nur meinen Input, sondern variiert auch je nach eingestellter DRAM-Taktrate.

English made by L.	Russian made by 1usmus	French mady by L.

[Sammelthread] ASUS Prime X370-Pro (AM4)

Profi

Mr AMD

Neuling

Enthusiast

Neuling

Profi

Enthusiast

Enthusiast

Neuling

Experte

Neuling

Profi

Enthusiast

Enthusiast

Enthusiast

Profi

Experte

Enthusiast

Profi

Enthusiast

Profi

Enthusiast

Profi

Mr AMD

Neuling

Enthusiast

Neuling

Neuling

Anhänge

Enthusiast

Neuling

Ähnliche Themen
