[Sammelthread] ASUS Prime X370-Pro (AM4)

Reous · 12.03.2017

Prime X370-Pro
(AMD X370)

Inhaltsverzeichnis:

Technische Daten:

CPU	AMD AM4 Socket AMD Ryzen™ 2nd Generation/Ryzen™ with Radeon™ Vega Graphics Ryzen™ 1st Generation/7th Generation A-series/Athlon X4 Processors Supports AM4 Socket 12/14 nm CPU Supports CPU up to 8 cores
Chipset	X370
Arbeitsspeicher	AMD Ryzen™ 2nd Generation/ Ryzen™ with Radeon™ Vega Graphics/ Ryzen™ 1st Generation Processors 4 x DIMM, Max. 64GB, DDR4 3200(O.C.)/3000(O.C.)/2933(O.C.)/2800(O.C.)/2666/2400/2133 MHz AMD 7th Generation A-Series/Athlon X4 Processors 4 x DIMM, Max. 64GB, DDR4 2400/2133 MHz Dual Channel Memory Architecture
Grafik	Integrated Graphics in the AMD Ryzen™ with Radeon™ Vega Graphics/ 7th Generation A-Series APU Multi-VGA output support : HDMI/DisplayPort ports - Supports HDMI 1.4b with max. resolution 4096 x 2160 @ 24 Hz / 2560 x 1600 @ 60 Hz - Supports DisplayPort 1.2 with max. resolution 4096 x 2160 @ 60 Hz
Erweiterungs- schächte	AMD Ryzen™ Processors 2 x PCIe 3.0/2.0 x16 (x16 or dual x8) AMD 7th Generation A-series/Athlon™ Processors 1 x PCIe 3.0/2.0 x16 (x8 mode) AMD X370 chipset 1 x PCIe 2.0 x16 (max at x4 mode) *3 3 x PCIe 2.0 x1
Speichersystem	AMD Ryzen™ Processors : 1 x M.2 Socket 3, with M key, type 2242/2260/2280/22110 storage devices support (SATA & PCIE 3.0 x 4 mode) AMD 7th Generation A-series/Athlon™ Processors : 1 x M.2 Socket 3, with M key, type 2242/2260/2280/22110 storage devices support (SATA & PCIE 3.0 x 2 mode) AMD X370 chipset : 8 x SATA 6Gb/s-Schnittstellen, grau, Unterstützen RAID 0, 1, 10

LAN	Intel® I211-AT, 1 x Gigabit LAN Controller(s) ASUS Turbo LAN Utility ASUS LAN Guard
Audio	Realtek® S1220A 8-Kanal High Definition Audio CODEC - Unterstützt : Anschlusserkennung, und Multistreaming, Technologien sowie automatische Geräteerkennung an der Gehäusevorderseite Audio Feature :
USB Schnittstellen	AMD Ryzen™/7th Generation A-series/Athlon™ Processors : 4 x USB 3.0 Schnittstellen (4 an der Gehäuserückseite, blau, Type-A) AMD X370 chipset : 1 x USB 3.1 Gen 2 front panel connector Schnittstellen 4 x USB 3.0 Schnittstellen (2 an der Gehäuserückseite, blau, 2 intern, Type-A + USB Type-CTM) 4 x USB 2.0 Schnittstellen (4 intern) ASMedia® USB 3.1 Gen 2 controller : 2 x USB 3.1 Schnittstellen (2 an der Gehäuserückseite, teal blue, Type-A)
Besondere Features	5-Way Optimization by Dual Intelligent Processors 5 - Whole system optimization with a single click! 5-Way Optimization tuning key perfectly consolidates TPU, EPU, DIGI+ VRM, Fan Xpert 4, and Turbo App together, providing better CPU performance, efficient power saving, precise digital power control, whole system cooling and even tailor your own app usages. ASUS 5X Protection III : - ASUS SafeSlot Core: Fortified PCIe Slot prevents damage - ASUS LANGuard: Protects against LAN surges, lightning strikes and static-electricity discharges! - ASUS Overvoltage Protection: World-class circuit-protecting power design - ASUS Stainless-Steel Back I/O: 3X corrosion-resistance for greater durability! - ASUS DIGI+ VRM: 10 Phase digital power design - ASUS Enhanced DRAM Overcurrent Protection - Short circuit damage prevention - ASUS ESD Guards - Enhanced ESD protection ASUS TPU : - Auto Tuning ASUS EPU : - EPU AURA : - Aura Lighting Control - Aura RGB Strip Headers - Aura Lighting Effects Synchronization with compatible ASUS ROG devices ASUS Exclusive Features : - AI Suite 3 - Ai Charger - Turbo LAN - PC Cleaner ASUS Quiet Thermal Solution : - Stylish Fanless-Design Kühlkörperlösung& MOS-Kühlkörper - ASUS Fan Xpert 4 ASUS EZ DIY : - ASUS O.C. Profile - ASUS CrashFree BIOS 3 - ASUS EZ Flash 3 - ASUS UEFI BIOS EZ Mode - Multi-language BIOS ASUS Q-Design : - ASUS Q-Shield - ASUS Q-Slot - ASUS Q-DIMM - ASUS Q-Connector Overclocking Protection : - ASUS C.P.R.(CPU Parameter Recall) Turbo App
Anschlüsse (Rückseite)	1 x PS/2 Tastatur/Maus Combo-Schnittstelle 1 x DisplayPort 1 x HDMI 1 x LAN (RJ45) Schnittstelle 1 x S/PDIF-Ausgang (optisch) 5 x Audio-Anschlüsse 2 x USB 3.1 Gen 2 (teal blue)Type-A 1 x USB 3.1 Gen 1 USB Type-CTM 5 x USB 3.1 Gen 1
Anschlüsse (Intern)	1 x USB 3.0-Anschluss unterstützt zusätzlich 2 USB 3.0-Schnittstellen (19-pin) 2 x USB 2.0-Anschlüsse unterstützen zusätzlich 4 USB 2.0-Schnittstellen 8 x SATA 6Gb/s-Schnittstellen 1 x Prozessorlüfteranschluss (1 x 4 -pin) 2 x Gehäuselüfteranschlüsse (2 x 4 -pin) 1 x Aura RGB Strip Header 1 x 24-Pin EATX Netzanschluss 1 x 8-Pin ATX 12V Netzanschluss 1 x M.2 Socket 3 with M Key, type 2242/2260/2280/22110 storage devices support (SATA mode & PCIE mode) 1 x Audio-Anschluss an der Gehäusevorderseite (AAFP) 1 x CPU OPT Fan connector(s) (1 x 4 -pin) 1 x AIO_PUMP connector (1 x 4 -pin) 1 x W_PUMP+ connector (1 x 4 -pin) 1 x Clear BIOS-Taste 1 x System panel(s) (Q-Connector) (Chassis intrusion header is inbuilt) 1 x 14-1 pin TPM connector 1 x COM port header 1 x USB 3.1 Gen 2 front panel connector
Zubehör	User's manual ASUS Q-Shield 4 x SATA 6Gb/s-Kabel 1 x M.2 Screw Package 1 x Supporting DVD 1 x SLI HB BRIDGE(2-WAY-M) 1 x Q-connector(s) (1 in 1)

Weitere und detailliertere Informationen gibt es auf der Herstellerseite.

Bilder:
Nach oben

weitere Bilder:

Uefi Bilder:
Nach oben

Bilder aus Bios 0504/0803

AI Tweaker

weitere Bilder:

Main / Exit

Advanced

Monitor

Boot

Tools

Software:
Nach oben

Nützliche Links
Nach oben

Reviews:
Nach oben

X370-Pro vs X470-Pro
Nach oben

Lohnt es sich auf das X470-Pro zu wechseln?
Es wird sich nur lohnen, wenn man aus seinem RAM das letzte bisschen Leistung heraus holen will.
Ansonsten gibt es keine großen Veränderungen im Vergleich zum X370-Pro.

+ Hohe RAM Takraten bis DDR4-3600 möglich (Nur in Slot A2,B2)
+ Geringerer Verbrauch (~ 5W weniger)
+ Zweiter M.2 Slot
+ Dritter Chassis Fan Anschluss
+ Erneut gutes VRM Design
+ Chipsatz Temperatur blieb immer unter 50°C (kann aber von Board zu Board schwanken)
= Gleiche BIOS Einstellungen
= Gleiche Bootzeit
- Keine hohen RAM Taktraten bei Vollbestückung möglich (max ~ DDR4-2933)
- Nur 6 SATA Ports
- Aktueller Preis von ~160 Euro
- BIOS Bugs vorhanden
- I/O Deckel lässt sich nur entfernen, wenn man auch den VRM Kühler demontiert

Tests / Vergleiche
Alle Tests sind Schnelltests mit teils Standardeinstellungen

RAM Overclocking Vergleich:
X370-Pro Bios 4008 | X470-Pro Bios 4008

RAMTest ~1000% Max 1.35v Dram Voltage	R5 1600X	R5 2400G	R7 2700X
Samsung B-Die X370-Pro X470-Pro	DDR4-3133 DDR4-3400	DDR4-3266 DDR4-3400	DDR4-3266 DDR4-3400
Hynix MFR X370-Pro X470-Pro	DDR4-3066 DDR4-3266	DDR4-3133 DDR4-3333	DDR4-3133 DDR4-3333

Höhere RAM Spannung mit optimierten Timings:

DDR4-3533

1600X

2700X

CPU Overclocking Vergleich:

X370-Pro Bios 4008 | X470-Pro Bios 4008
Prime95 1h min Voltage @ 4.00GHz | Cinebench bei gleichen Settings

Beide Boards nehmen sich nicht viel. Je nach CPU und Temperaturen schwanken die erreichten Ergebnisse leicht.

2700X	Prime95	Cinebench
X370-Pro X470-Pro	4GHz @ 1.162v 4GHz @ 1.137v	4.20GHz \| 1933 Punkte 4.20GHz \| 1921 Punkte

X470-Pro genauer angeschaut

Board
Klicken für größere Ansicht

VRM, AURA und Chipsatz

VRM
Kühler sind etwas länger, dafür aber niedriger geworden. Unter Last (4.00GHz, 2700X) sind sie nur Handwarm geworden.

Br0da schrieb:

Mit dem Prime-Pro bekommt man abermals ein sehr starkes VRM in Relation zum Preis.
Es sind in der Tat nur die NexFETs den powIRstages gewichen.
Ich würde mal behaupten dass jedenfalls mit Hinblick auf die VRM Hardware nur derjenige dem Aufpreis zum Hero zahlen muss, der Extrem OC betreiben will.

Zum Vergrößern anklicken....

Aura
Das Board besitzt 6 LEDs. Vier davon unter dem Chipsatz Kühler, zwei unter dem I/O Shield

Chipsatz
Das Pad ist im Vergleich zum X370 etwas größer, bedeckt aber immer noch nicht die komplette Fläche.
Die Temperatur blieb trotz warmen Raumtemperaturen (~25°C) immer unter 50°C.

Uefi / Downloads:
Nach oben

Offizielle Bios Dateien

- Please flash only with EZ Flash 3 Utility (Windows is not safe)
- Load and save default Settings before flashing
- Downgrade to an older AGESA Version is not possible with EZ Flash 3 Utility

Bios 6026
Update AMD AM4 AGESA V2 PI 1.2.0.6b
Improve system performance and stability
Add Renoir Support
Add Vermeer Support
Removed Bristol Ridge Support

Bios 5606
Support Windows 11 by default

Bios 5603
Improve system stability

Bios 5601
Update AGESA to ComboAM4 1.0.0.6
Improve system performance
Improve DRAM stability
Improve system stability
Improve system compatibility
Fixed AI suite 3 issue
Fixed HDMI and DP sound issue

Bios 5220
Update AGESA to ComboAM4 1.0.0.3ABBA

Bios 5216
1.Improve system performance.
2.Update AGESA to ComboAM4 1.0.0.3ABB
a.Fixes a compatibility issue with Destiny 2
b.Fixes an issue with certain Linux distros
c.Removes Gen 4 support when using Ryzen 3000 CPUs
3.Improves EZFlash performance to reduce boot time.

Bios 5204
Update AGESA to ComboAM4 1.0.0.3AB to improve compatibility.
Recommend updating the BIOS via EZ Flash

Bios 5008
Update AGESA to ComboAM4 1.0.0.2 to improve compatibility.
Recommend updating the BIOS via EZ Flash.

Bios 4801
Update AGESA to ComboAM4 0.0.7.2A for next-gen processors and to improve CPU compatibility

Bios 4602
Update AGESA to Combo-AM4 0.0.7.2 for the upcoming processors.
Added PBO Option in Ai Tweaker
Upate AMD chipset driver to 18.50.16 or later before updating BIOS if you use a Raven Ridge APU.
Alte Profile nicht laden. Diese sind inkompatibel und können zu einem Soft Brick führen!
Zurück flashen auf AGESA 1.0.0.6 über EZ Flash 3 ist nicht möglich.

Bios 4406
Update AGESA to Combo-AM4 0.0.7.0 for the upcoming processors and improve some CPU compatibility
Upate AMD chipset driver to 18.50.16 or later before updating BIOS if you use a Raven Ridge APU.
Alte Profile nicht laden. Diese sind inkompatibel und können zu einem Soft Brick führen!
Zurück flashen auf AGESA 1.0.0.6 über EZ Flash 3 ist nicht möglich.

Bios 4207
Update AGESA to PinnaclePI 1.0.0.6
Improve compatibility and performance with for Athlon™ with Radeon™ Vega Graphics Processors

Bios 4024
Improve system performance

Bios 4012
Improve system performance

Bios 4011
Update AGESA to PinnaclePI 1.0.0.2 + SMU 43.18

Bios 4008
Update AGESA to PinnaclePI 1.0.0.2

Bios 3907 BETA
Update AGESA to PinnaclePI 1.0.0.2

Bios 3805
Improve system performance

Bios 3803
Improve system performance
Update AGESA to PinnaclePI 1.0.0.0a

Bios 3404
Improve system performance

Bios 3203
Nicht auf das "neuste" 3203 Bios vom 25.01.18 updaten!
Bios ist vom 09.11.17 und war damals mit einigen Komponenten inkompatibel.

Bios 3402
Improve system stability

Bios 3401
Update AGESA to 1071 (Support for Raven Ridge APUs)
Ein zurück flashen auf eine ältere Version ist danach nicht mehr möglich

Bios 3203
Update AGESA to 1071 (Support for Raven Ridge APUs)
Bios wurde von Asus zurück gezogen.
Ein zurück flashen auf eine ältere Version ist danach nicht mehr möglich

Bios 1201
Improve system stability

Bios 1001
No changelog available

Bios 0902
Update AGESA to 1.0.0.6b
(Fixed PState Bug and PState Brick)

Bios 0812
Improve System stability (Removed CBS items)

Bios 0810
Enhance Memory Compatibility for Ryzen CPU
Improve LAN stability before entering to OS

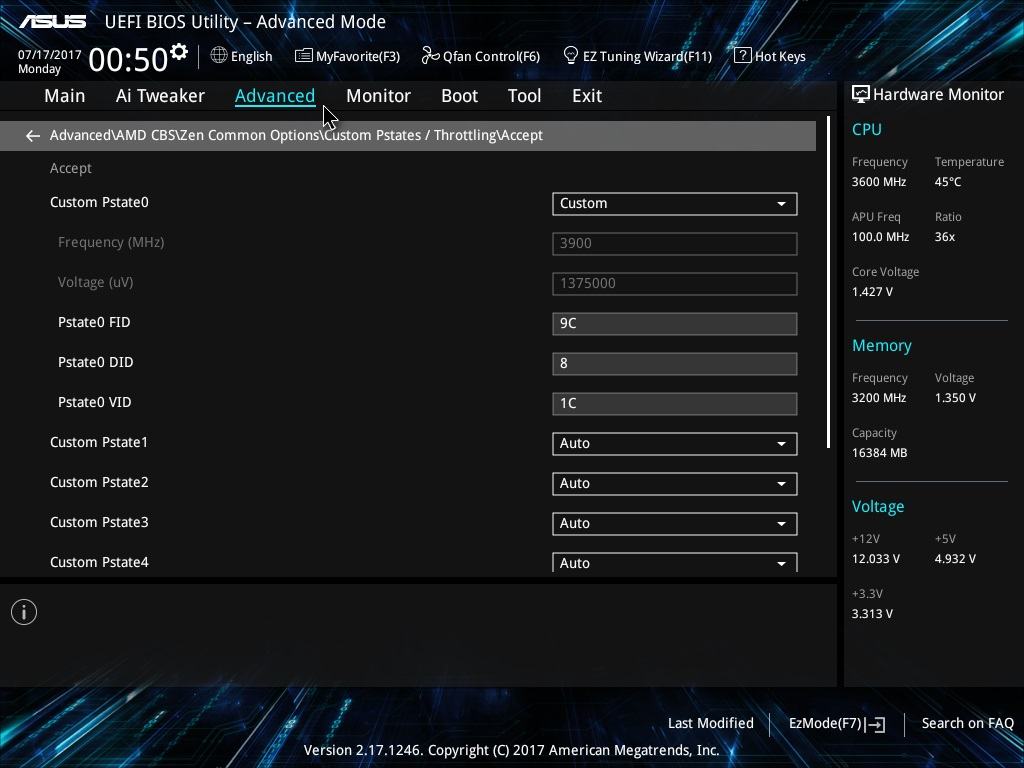

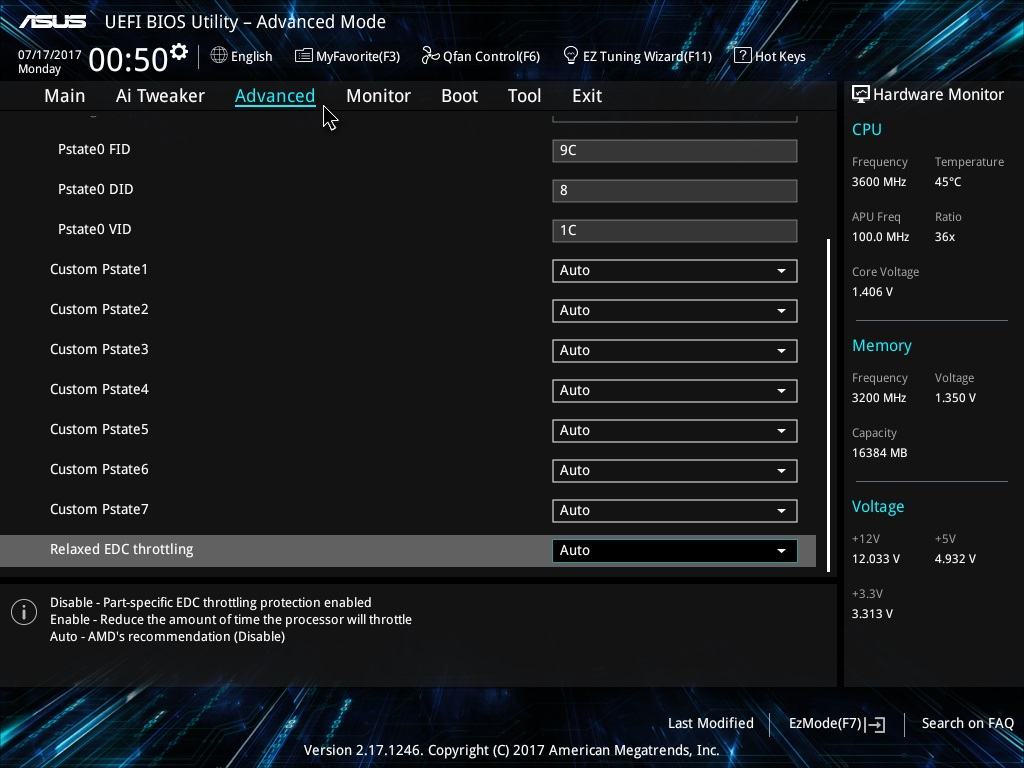

Custom PState OC kann einen Bios Brick verursachen >>LINK<<

Bios 0807
Add CBS items
Custom PState OC kann einen Bios Brick verursachen >>LINK<<

Bios 0805
Update AGESA to 1.0.0.6a

Bios 0803 [BETA]
Update AGESA to 1.0.0.6

Bios 0801 [BETA]
Update AGESA to 1.0.0.6

Bios 0614 [BETA]
Improve system stability

Bios 0612
Improve system stability
Ein zurück flashen auf eine ältere Version ist danach nicht mehr möglich

Bios 0604
Update AGESA to 1.0.0.4a
Hinweis: Nicht flashen wenn ihr Kingston HyperX Ram verbaut habt

Bios 0515
Improve system stability.
Enhance memory compatibility
Improve CPU temperature monitor function

Bios 0511
Improve system performance
Make CPU temperature more precise

Bios 0504
Enhance memory compatibility

Bios 0502
Improve system stability

Downgrade mit offiziellem Bios

Bitte nur anwenden, wenn es mit dem internen EZ Flash 3 Utility nicht geht.
Anwendung auf eigene Gefahr

Anleitung und Bild:

- Originale Bios Datei herunterladen
- Umbenennen in zb. 1201.cap
- Bootbaren FAT32 USB Stick erstellen
- Bios Datei und Afudos auf den Stick kopieren
- Bios auf Werkseinstellungen zurück setzen
- Vom USB Stick booten
- Mit folgendem Befehl flashen. Ohne >><< Zeichen
- Falsche Eingabe der Befehle führt zum Brick!

>> afudos NameDerDatei.cap /x /p /b /n /k <<

afudos+NameDerDatei.cap+/x+/p+/b+/n+/k

+ steht für ein Leerzeichen

- Update kann mehrere Minuten dauern
- USB Stick entfernen und mit Strg+Alt+Entf neu starten
- Default Settings laden, neustarten und nochmal ein CMOS Reset durchführen. (Zur Fehlerreduzierung)

Bedeutung:
/x = Do not check ROM ID
/p = Program Boot Block
/b = Program Main BIOS
/n = Program NVRAM
/k = Program all non - critical blocks and ROM Holes.

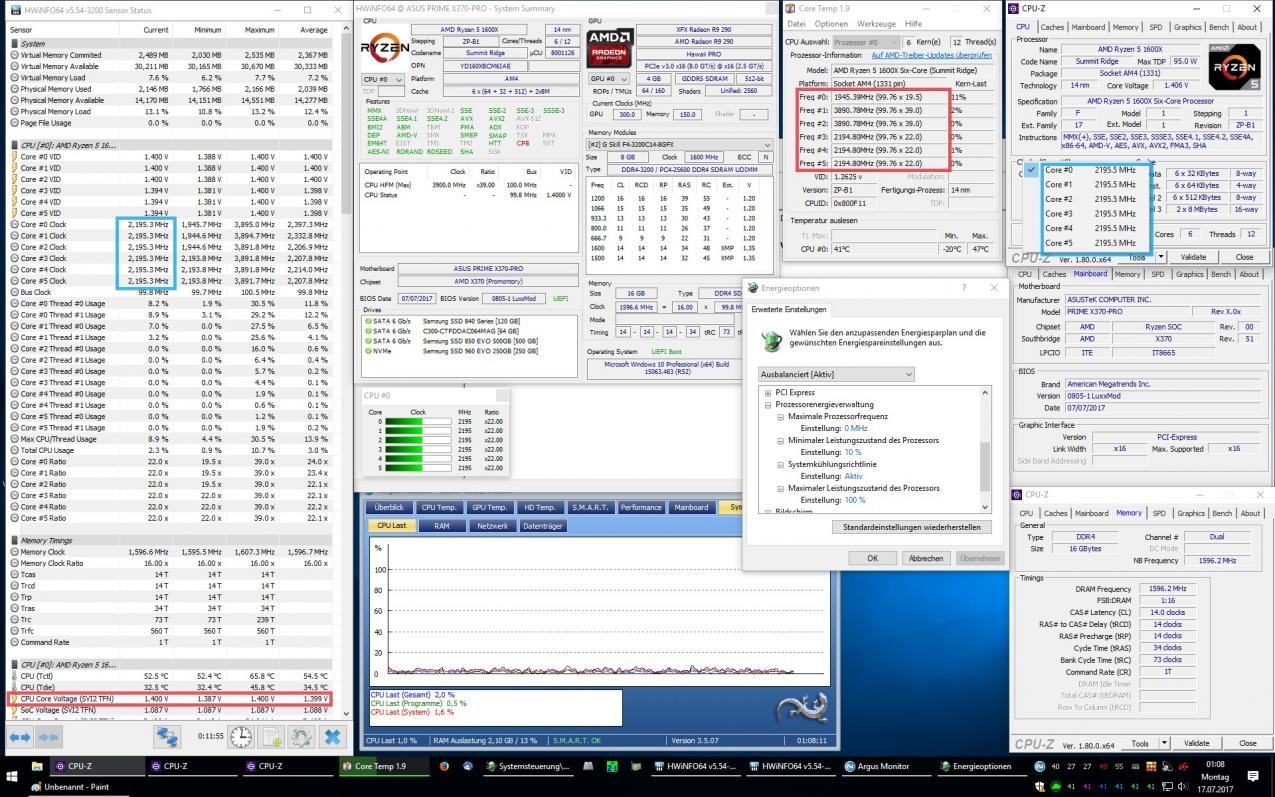

RyZenPstateCalc by noko: Excel | XML
(Zum ermitteln der Hex-Werte für PState OC)

BIOS Modding / LuxxMod:
Nach oben

Bios selber modden / nach seinen Wünschen anpassen
Da jeder etwas andere Wünsche hat, wie das perfekte Bios aussieht, poste ich hier nun eine Anleitung zum selber machen.

Beachte:
Jegliche Änderung geschieht auf eigene Gefahr.
Ich bin nicht verantwortlich für Schäden während oder nach dem flashen.
Ihr könnt durch flasche Einstellungen (falsches Modding oder falsche Einstellungen in den freigeschaltenen Optionen) das Board bricken.

Diese Anleitung gilt nur für das Prime X370-Pro, sollte vom Prinzip her aber mit allen AMI Bios Versionen (AM4 Boards) funktionieren.

Anleitung BIOS Modding:
Nicht mehr aktuell!
©Reous/HWLuxx
If you copy this guide, dont forget to mention this thread.

English
made by L. Russian
made by 1usmus French
mady by L.

1: Benötigte Programme:

Originale BIOS Datei

AMIBCP 5.02.0023

UEFITool 0.21.5

Universal IFR Extractor v0.7.0

HxD Hex Editor

Flash Programme

[*]

2: Einstellungen mit AMIBCP freischalten:

Fertige von deinem Bios eine Kopie an.

Öffne AMIBCP und lade darin die Kopie deiner Bios Datei.

Unter "Setup Configuration" seht ihr die gleiche Struktur wie in eurem Bios.

Nun könnt ihr bestimmen ob ihr Einstellungen freischalten oder Einstellungen ausblenden wollt.

Um eine Einstellung auszublenden markiert ihr die entsprechende Zeile, macht bei der Spalte "Show" einen Doppelklick und ändert ihn auf "No"

Um eine Einstellung freizuschalten markiert ihr die entsprechende Zeile, macht bei der Spalte "Access/Use" einen Doppelklick und ändert ihn auf "USER" oder "Superuser" (beide Optionen haben die gleiche Wirkung)

AMD CBS Menü kann mit AMIBCP nicht freigeschalten werden. Siehe dazu Punkt 3+4.

Das Bios speichern, nachdem alle Änderungen durchgeführt wurden. Das speichern kann je nach System etwas dauern.

Durch Modifikationen am Bios geht die digitale Signatur verloren. Die Meldung mit OK bestätigen.

[*]

3: AMD CBS aus Bios extrahieren:

Öffne UEFITool und lade die zuvor abgespeicherte Bios Datei.

Öffne das Untermenü von AMI Aptio capsule.

Mache einen Rechsklick auf "UEFI image", wähle "Extract as is..." und speichere das Image ab.

Das abgespeicherte Image muss nun 2 KB (16.384 KB) kleiner sein als das original Image.

Öffne das extrahierte Image erneut im UEFITool.

Bis Bios 1201:

Öffne die Suche (Strg+F), gib bei "GUID" folgendes ein "F639D37E" und bestätige mit OK.

In der unteren Spalte "Messages" nun einen Doppelklick auf "GUID pattern "F639D37F-.....- ..." machen.

Ab Bios 3401:

Öffne die Suche (Strg+F), gib bei "GUID" folgendes ein "A5E369C8" und bestätige mit OK.

In der unteren Spalte "Messages" nun einen Doppelklick auf "GUID pattern "A5E369C8-.....- ..." machen.

Öffne das Untermenü vom Image "F639D37E..." (bzw "A5E369C8")

Mache einen Rechsklick auf die "PE32 image section" und speichere die Datei mit "Extract as is..." ab.

Die abgespeicherte Datei sollte nun so aussehen (Name "cbs" habe ich selbst gewählt).

Öffne nun den Universal IRF Extractor und lade die cbs.sct. Durch drücken auf Extract wird eine Text Datei (cbs IFR.txt) erstellt.

[*]

4: AMD CBS bearbeiten:

Öffne die zuvor extrahierte Textdatei. Darin wird die CBS Datei leserlich dargestellt.
Man sieht darin alle vorhandenen Einstellungen inklusive dem Hexcode.
Bei unseren Board sind nur 4 Optionen freigeschalten. Core Performance Boost, Memory interleaving, IOMMU und Global C-state Control (grün markiert)
Rot markiert sind Optionen, welche aktuell ausgeblendet sind.
Die Liste geht nach unten noch viel weiter.

Einzelne Einstellungen "Setting" sind folgendermaßen unterteilt:
Bezeichnung im Bios (grün), Einstellmöglicheiten (blau) und der dazugehörige Hexcode.
Diese lassen sich beliebig mit dem Hex Editor hin und her verschieben.
Man muss also nicht die kompletten Untermenüs freischalten, sondern kann zb das Setting "BankGroupSwap" aus dem Untermenü "UMC Common Options" einfach auf der Startseite einfügen.
Ebenso kann man vorhandene Settings in den Untermenüs verschwinden lassen.
Wichtig dafür ist nur, mit dem HxD Editor, den passenden Hexcode an der richtigen Stelle einzufügen.

Ist dies einem zu aufwendig, der kann auch einfach nur die Untermenüs freischalten.
Dazu einfach mit dem HxD Editor den Hexcode "46 02" (True) in "47 02" (False) umändern.

Hat man alle Änderungen durchgeführt und abgespeichert, empfiehlt es sich noch einmal eine Textdatei mit dem Universal IFR Extractor anzulegen.
Hat diese Textdatei die gleiche Größe (+/- 1 KB) wie die erste Textdatei, dann hat man alles richtig gemacht.
Hat die zweite Textdatei nur eine Größe von einem KB (1 KB), dann hat man einen Fehler gemacht und man muss noch einmal von vorne beginnen.

[*]

5: AMD CBS ins Bios einfügen:

Öffne wieder das UEFITool und lade dein Bios.

Suche den "GUID" "F639D37E-..." (bzw "A5E369C8-...")

Mache einen Rechsklick auf die "PE32 image section" und wähle "Replace as is..." aus.
Lade und öffne deine gemoddete CBS Datei. Es sollte danach wie folgt aussehen.

Bios abspeichern, indem ihr auf "File => Save Bios file..." klickt.
Ihr könnt nun auch einen vereinfachten Namen vergeben wie zb.: "0805Mod.rom"
Wichtig: Die Datei darf weiterhin nur 16.384 KB groß sein.

Fertig ist das gemoddete Bios.

[*]

6: Bios flashen:

Da die digitale Signatur nicht mehr vorhanden ist, ist es nicht mehr möglich das Bios über die interne EZ Flash Funktion zu flashen.
Wir müssen auf das AMI eigene Flashtool "AFUDOS" ausweichen.

Erstelle einen DOS Startup Disk
Stecke einen USB Stick ein, installiere "HP USB Boot Utility" und öffne danach das Programm "HP USB Disk Starage Format Tool".
Setze einen Haken bei "Create a DOS startup disk" und suche nach dem im Download enthaltenen "usbdos" Ordner.
Mit "Start" startet ihr den Formatierungsprozess.
(Alternatives Programm: Rufus)

Kopiere nun das Programm "AFUDOS" sowie das gemoddete Bios auf deinem USB Stick.

Starte den PC neu, lade und speichere im Bios die Standardeinstellungen.

Boote vom USB Stick aus.

Gib folgenden Befehl ein: "afudos xxxx.rom /GAN" (xxxx ersetzen durch den Namen, den ihr vorher vergeben habt).

Der Lese-, Löschen-, Schreib- und Verifizierungsprozess startet nun automatisch.

Entferne den USB Stick und starte den PC mit "Strg + Alt + Entf" neu.

Ich hoffe ihr hattet Erfolg

[*]
Gebricktes Board / Bios wiederherstellen:
©Reous/HWLuxx
If you copy this guide, dont forget to mention this thread.

Sollte der seltene Fall eintreten und ihr das Board brickt, gibt es keine kostenlose Möglichkeit mehr zur Rettung.
Durch ein modifiziertes Bios habt ihr auch keine Garantieansprüche mehr. Ob ihr es dennoch probiert ist euch überlassen.

Wer auf lange Sicht, sowie zukünftige Boards modifizieren will, der sollte sich auch entsprechende Hardware besorgen.
Die Rede ist von einem USB Flash Programmer.
Ich beschränke diese Anleitung auf den "Revelprog IS" Programmierer. Dieser ist einer von den teuren aber ist Hardware- und Softwaretechnisch ausgereift.

Auf dem Asus Prime X370-Pro ist ein Winbond 25Q128FW Bios Chip verbaut.
Man hat zwei Möglichkeiten diesen neu zu flashen.

SOIC8 Test Clip

JSPI1 Schnittstelle

[*]Letzteres ist die einfachere und schnellere Methode. Kabel lassen sich unkomplizierter einstecken als eine Klammer auf einem kleinen Chip anzubringen.

1: Was wird benötigt:

Zweiter Computer oder Laptop

USB Programmer

Verbindungskabel

Bios Datei

2: Verkabelung

JSPI1 mit USB Programmer verbinden.
Auf richtige Verkabelung achten. Pin1 zu Pin1, Pin2 zu Pin2, ... .

Nachdem man alles komplett angeschlossen hat, kann man zur Fixierung Tesa Klebeband außen herum wickeln.
Somit behält man auch nach entfernen der Kabel die richtige Pin Belegung bei.

3: BIOS flashen:

Software "REVELPROG-IS_v1-6" öffnen

Richtigen BIOS Chip auswählen

USB Kabel verbinden.

Als Funktionstest einmal den BIOS Chip lesen.

Originale BIOS Datei laden.

Durch klicken auf "Write buffer to memory" wird der Chip automatisch gelöscht, beschrieben und verifiziert.

USB Kabel entfernen.

Verbindungskabel zum USB Programmer entfernen.

Mainboard wurde erfolgreich wiederbelebt.

MODS - Anwendung auf eigene Gefahr.

BiosMod 5606X
BCLK Spread Spectrum freigeschaltet.
Erweiterte DC Lüftersteuerung für AIO_PUMP und W_PUMP
- Min Lüftergeschwindigkeit kann auf 0% reduziert werden (vorher 60%)
- Mittel Lüftergeschwindigkeit kann auf 0% reduziert werden (vorher 60%)
- Option Allow Fan Stop hinzugefügt
AMD CBS freigeschaltet
ASPM Support hinzugefügt
Weitere Optionen hinzugfügt

Anleitung zum flashen ist im Download enthalten.

Ältere Versionen

BiosMod 5603X
BCLK Spread Spectrum freigeschaltet.
Erweiterte DC Lüftersteuerung für AIO_PUMP und W_PUMP
- Min Lüftergeschwindigkeit kann auf 0% reduziert werden (vorher 60%)
- Mittel Lüftergeschwindigkeit kann auf 0% reduziert werden (vorher 60%)
- Option Allow Fan Stop hinzugefügt
- Max Temperatur von 75°C auf 85°C erhöht.
AMD CBS freigeschalten
ASPM Support hinzugefügt

Mod Profile 5220
Verwendbar mit dem originalen 5220 Bios (Nur verwendbar mit einer Zen2 CPU).

- BCLK Spread Spectrum Disabled

Mod Profile 5204
Verwendbar mit dem originalen 5204 Bios (Nur getestet mit einer Zen2 CPU).

- BGS Enabled / BGS_ALT Disabled (BGSen.CMO)
- BCLK Spread Spectrum Disabled (SS disabled.CMO)
- BCLK Spread Spectrum Disabled / BGS Enabled / BGS_ALT Disabled (SSdis BGSen.CMO)

BiosMod 5220X
BCLK Spread Spectrum freigeschalten.
Funktioniert nur mit einer Zen2 CPU!
Erweiterte DC Lüftersteuerung für AIO_PUMP und W_PUMP
- Min Lüftergeschwindigkeit kann auf 0% reduziert werden (vorher 60%)
- Mittel Lüftergeschwindigkeit kann auf 0% reduziert werden (vorher 60%)
- Option Allow Fan Stop hinzugefügt
AMD CBS freigeschalten (Advanced)

Anleitung zum flashen ist im Download enthalten.

Mod Profile 4602
Verwendbar mit dem originalen 4602 Bios.
Für bessere Performence mit Dual Rank RAM oder Vollbestückung 4x Single Rank RAM (Nur bei Verwendung von Auto Subtimings).

- BGS Enabled + BGS_Alt Disabled (BGS EnDis.CMO)

BiosMod 5204X
BCLK Spread Spectrum freigeschalten.
Funktioniert eventuell nur mit einer Zen2 CPU!
Erweiterte DC Lüftersteuerung für AIO_PUMP und W_PUMP
- Min Lüftergeschwindigkeit kann auf 0% reduziert werden (vorher 60%)
- Mittel Lüftergeschwindigkeit kann auf 0% reduziert werden (vorher 60%)
- Option Allow Fan Stop hinzugefügt
AMD CBS freigeschalten (Advanced)

Weitere Änderungen:

Anleitung zum flashen ist im Download enthalten.

Bios startet standardmäßig im "Advanced Mode"
BCLK Spread Spectrum hinzugefügt (Ai Tweaker)
VDDP Voltage hinzugefügt (Ai Tweaker)
C6 Mode hinzugefügt (CPU Configuration)
Asmedia USB 3.1 Battery Charging Support hinzugefügt (Onboard Devices Configuration)
AMD CBS freigeschalten (Advanced)
- Geänderte Hauptansicht
- Zen Common Options
- DF Common Options
- UMC Common Options
- NBIO Common Options
Erweiterte Booteinstellungen freigeschalten (Boot)

BiosMod 4602X
Erweiterte DC Lüftersteuerung für AIO_PUMP und W_PUMP
- Min Lüftergeschwindigkeit kann auf 0% reduziert werden (vorher 60%)
- Mittel Lüftergeschwindigkeit kann auf 0% reduziert werden (vorher 60%)
- Option Allow Fan Stop hinzugefügt
AMD CBS freigeschalten (Advanced)

Weitere Änderungen:

Anleitung zum flashen ist im Download enthalten.

Bios startet standardmäßig im "Advanced Mode"
VDDP Voltage hinzugefügt (Ai Tweaker)
C6 Mode hinzugefügt (CPU Configuration)
Asmedia USB 3.1 Battery Charging Support hinzugefügt (Onboard Devices Configuration)
AMD CBS freigeschalten (Advanced)
- Geänderte Hauptansicht
- Zen Common Options
- DF Common Options
- UMC Common Options
- NBIO Common Options
Erweiterte Booteinstellungen freigeschalten (Boot)

Mod Profile 4207
Verwendbar mit dem originalen 4207 Bios.
- Precision Boost Overdrive Enabled (PBOEnabled.CMO)
- Bus Speed Spread Spectrum Disabled + Precision Boost Overdrive Enabled (BusSS+PBO.CMO)
- Bus Speed Spread Spectrum Disabled (BusSpread.CMO)

BiosMod 4207X
Option für Bus Speed Spread Spectrum hinzugefügt
Erweiterte DC Lüftersteuerung für AIO_PUMP und W_PUMP
- Min Lüftergeschwindigkeit kann auf 0% reduziert werden (vorher 60%)
- Mittel Lüftergeschwindigkeit kann auf 0% reduziert werden (vorher 60%)
- Option Allow Fan Stop hinzugefügt
AMD CBS freigeschalten (Advanced)
- Inklusive Precision Boost Overdrive für Ryzen+

Weitere Änderungen:

Anleitung zum flashen ist im Download enthalten.

Bios startet standardmäßig im "Advanced Mode"
My Favorites entfernt
VDDP Voltage hinzugefügt (Ai Tweaker)
C6 Mode hinzugefügt (CPU Configuration)
Asmedia USB 3.1 Battery Charging Support hinzugefügt (Onboard Devices Configuration)
AMD CBS freigeschalten (Advanced)
- Geänderte Hauptansicht
- Zen Common Options
- DF Common Options
- UMC Common Options
- NBIO Common Options
- FCH Common Options
Erweiterte Booteinstellungen freigeschalten (Boot)

BiosMod 4008X v2

Option für Bus Speed Spread Spectrum hinzugefügt
Erweiterte DC Lüftersteuerung für AIO_PUMP und W_PUMP
- Min Lüftergeschwindigkeit kann auf 0% reduziert werden (vorher 60%)
- Mittel Lüftergeschwindigkeit kann auf 0% reduziert werden (vorher 60%)
- Option Allow Fan Stop hinzugefügt
AMD CBS freigeschalten (Advanced)

Weitere Änderungen:

Anleitung zum flashen ist im Download enthalten.

Bios startet standardmäßig im "Advanced Mode"
My Favorites entfernt
VDDP Voltage hinzugefügt (Ai Tweaker)
C6 Mode hinzugefügt (CPU Configuration)
Asmedia USB 3.1 Battery Charging Support hinzugefügt (Onboard Devices Configuration)
AMD CBS freigeschalten (Advanced)
- Geänderte Hauptansicht
- Zen Common Options
- DF Common Options
- UMC Common Options
- NBIO Common Options
- FCH Common Options
Erweiterte Booteinstellungen freigeschalten (Boot)

BiosMod 3907B BETA

Option für Bus Speed Spread Spectrum hinzugefügt
~~Option für HPET hinzugefügt~~
HPET bitte auf Auto oder Enabled lassen - Stabilitätsprobleme
Erweiterte DC Lüftersteuerung für AIO_PUMP und W_PUMP
- Min Lüftergeschwindigkeit kann auf 0% reduziert werden (vorher 60%)
- Mittel Lüftergeschwindigkeit kann auf 20% reduziert werden (vorher 60%)
- Option Allow Fan Stop hinzugefügt

Weitere Änderungen:

Bios startet standardmäßig im "Advanced Mode"
My Favorites entfernt
VDDP Voltage hinzugefügt (Ai Tweaker)
C6 Mode hinzugefügt (CPU Configuration)
Asmedia USB 3.1 Battery Charging Support hinzugefügt (Onboard Devices Configuration)
AMD CBS freigeschalten (Advanced)
- Geänderte Hauptansicht
- Zen Common Options
- DF Common Options
- UMC Common Options
- NBIO Common Options
- FCH Common Options
Erweiterte Booteinstellungen freigeschalten (Boot)

BiosMod 3803M

Option für Bus Speed Spread Spectrum hinzugefügt
Option für HPET hinzugefügt
Erweiterte DC Lüftersteuerung für AIO_PUMP und W_PUMP
- Min Lüftergeschwindigkeit kann auf 0% reduziert werden (vorher 60%)
- Mittel Lüftergeschwindigkeit kann auf 20% reduziert werden (vorher 60%)
- Option Allow Fan Stop hinzugefügt

Weitere Änderungen:

Zum testen:
~~XFR 2.0 Configuration~~
Mem P-State

Bios startet standardmäßig im "Advanced Mode"
My Favorites entfernt
VDDP Voltage hinzugefügt (Ai Tweaker)
C6 Mode hinzugefügt (CPU Configuration)
Asmedia USB 3.1 Battery Charging Support hinzugefügt (Onboard Devices Configuration)
AMD CBS freigeschalten (Advanced)
- Geänderte Hauptansicht
- Zen Common Options
- DF Common Options
- UMC Common Options
- NBIO Common Options
- FCH Common Options
Erweiterte Booteinstellungen freigeschalten (Boot)

BiosMod 1201M BETA

Option für Bus Speed Spread Spectrum hinzugefügt
Option für HPET hinzugefügt
Erweiterte Lüftersteuerung für AIO_PUMP und W_PUMP
- Min/Mittel Lüftergeschwindigkeit kann für DC Lüfter auf 20% reduziert werden (vorher 60%)
- Option Allow Fan Stop hinzugefügt
Alle Änderungen von den vorherigen Mods

BiosMod 1001M BETA
Bus speed ist jetzt bei ungefähr 100MHz
Alle Änderungen vom Bios 0902-1

BiosMod 0902-1

Bios startet standardmäßig im "Advanced Mode"
My Favorites entfernt
VDDP Voltage hinzugefügt (Ai Tweaker)
C6 Mode hinzugefügt (CPU Configuration)
Asmedia USB 3.1 Battery Charging Support hinzugefügt (Onboard Devices Configuration)
AMD CBS freigeschalten (Advanced)
- Geänderte Hauptansicht
- Zen Common Options
- DF Common Options
- UMC Common Options
- NBIO Common Options
- FCH Common Options
Erweiterte Booteinstellungen freigeschalten (Boot)

Overclocking
Nach oben

(1) Nicht höher als 1.425v (Allcore) einstellen (laut Robert Hallock, AMD). Eine höhere Spannung kann die Lebensdauer verkürzen.

Empfehlung: Sweet Spot ausloten und nicht darüber hinaus gehen.

(2) Spannung unter anderem für den Speichercontroller. Je höher der Ramtakt desto höhere Spannung wird benötigt.

Empfehlung: Je niedriger desto besser, maximal 1.10v[SUP]*1[/SUP].

Eine zu hohe SOC Spannung kann zu Leistungsverlust im L3 Cache führen (Read, Write, Copy).

(3) Spannung für den Arbeitsspeicher. Laut Robert Hallock ist es möglich diese bis auf 1.50v zu erhöhen.

Empfehlung: Für 24/7 bis zu 1.35v.

(4) Hilfe um den Arbeitsspeicher stabil zu bekommen. Nicht höher als 96 Ohm gehen.

Empfehlung: Siehe Spoiler.
Dies sind nur Richtwerte.

Samsung B (SR)	2x8GB	53.3 Ohm
Samsung B (SR)	4x8GB	53.3 Ohm
Samsung B (DR)	2x16GB	80/96 Ohm
Samsung B (DR)	4x16GB	43.6 Ohm
Hynix A (DR)	2x8GB	53.3 Ohm
Hynix A (DR)	4x8GB	40 Ohm

(5) Leichte Erhöhung der Spannung hilft bei hohen RAM Taktraten.

(6) VTTDDR Spannung immer auf 50% der Ram Spannung einstellen. Bei RAM: 1.350v => VTTDDR: 0.675v.

(Wird ab Bios 0803 automatisch eingestellt)

Welche CPU Spannung ist die richtige?
Nach bisherigen Erfahrungen hat sich die SVI2 (CPU VDD) Spannung in HWInfo (Aida64 und HWMonitor) als am zuverlässigsten herausgestellt.
CPUz schwankt von Board zu Board sehr stark und ist daher als Richtwert nicht geeignet.
Weitere Infos siehe: HWInfo Entwickler Martin | Welche Spannungsangabe stimmt? - Planet3dnow

==> Der User barnacle2k hat mit einem Oszilloskop nachgemessen und nur Schwankungen im normalen Bereich festellen können ~3mV (0.003v).

barnacle2k schrieb:

Jedoch gewisse Schwankungen sind unvermeidlich bei großen CMOS Schaltungen, die Änderungsrate im Stromverbrauch kann absolut gigantische Ausmaße annehmen. Wir reden hier immerhin von ~6 Milliarden Transistoren die Schalten.

Update:
Messungen mit Fest eingestellter Spannung (Achtung NOCH feinere Skalierung):

IDLE

LOAD:

Zum Vergrößern anklicken....

Load Line Calibration
Zur besseren Spannungsstabilisierung kann man LLC verwenden.
Bei einer zu hoch gewählten LLC können Spannungsspitzen entstehen, welche die CPU beschädigen.

Hinweis: Bios Versionen bis einschließlich 0604 haben noch einen LLC Bug. Die CPU wird dann ab Level 2+ einfach abgeschalten.
(Freeze in Windows, Blackscreen in Windows, Kein Boot möglich bei Neustart oder nach betätigen des Reset Tasters)

Gefixt ab Bios 0612. Ein downgrade auf ältere Versionen ist vermutlich deshalb auch nicht mehr möglich.
Tritt weiterhin ein Blackscreen auf hat dies andere Ursachen.

CPU Load Line Calibration (0810):

SOC Load Line Calibration (0810):

Messpunkte für Digitalmultimeter:

Anwendung auf eigene Gefahr. Falsche Handhabung kann die Hardware zerstören.

BCLK Takt
Der BCLK Takt zeigt in Ausleseprogrammen nur ~99.80MHz an oder springt hin und her.
Hierbei handelt sich um einen Auslesefehler. Der Takt kann nicht durch einen hardwaretechnisch verbauten Sensor ausgelesen, sondern nur errechnet werden.
Quelle: Asus / HWInfo

Arbeitsspeicher übertakten
Bei hohen Taktraten kommt Ryzen am besten mit Samsung 8Gbit B-Die bestücktem Ram aus.
(Siehe: Die ultimate HARDWARELUXX Samsung 8Gbit B-Die Liste)

Hier noch eine sehr gute Anleitung, geschrieben von @Stunrise:
Anleitung zum analytischen Übertakten des Arbeitsspeichers

Programme um den Ram zu überprüfen, erstellt durch @emisarry42:
[Übersicht] Speichertestprogramme 2018

Anbei eine Liste zur Orientierung:

Hersteller	Rank	Maximaler Takt	Beispiele
Samsung	Single Dual	3200 - 3466 2933 - 3066	F4-3200C14D-16GTZ F4-3200C14D-32GTZ
Hynix	Single Dual	2933 - 3066 2800 - 2933	CMK16GX4M2B3200C16 -
Micron	Single Dual	2933 - 3066 2800 - 3066	- BLE2C8G4D30AEEA

Folgende Punkte sollten zum übertakten gegeben sein:
- Mindestens Bios 0805 installiert.
- Bei zwei Modulen immer Slot A2, B2 benutzen (Grau).
- Bei Ramtakt größer 2666 nur gerade CL Timings eingeben.
Weiterer Hinweis/Anleitung zum übertakten:

Mein Asus PRIME X370-PRO verhält sich "interessant". Man darf auf keinen Fall zu viele Settings auf einmal ändern beim RAM, dann geht nix mehr. Wenn man naber immer nur ein Setting ändert, speichert, neustartet, dann geht da tatsächlich was. Habe gerade testweise Kingston HyperX 3200 MHz drinnen, der jetzt schonmal 2666 MHz schafft. Erst die Latenzen recht konservativ gewählt, gespeichert, neugestartet, dann die Spannung auf 1,295V festgesetzt, gespeichert, neugestartet und dann die Frequenz auf 2666 MHz gesetzt und er startet einwandfrei.

Wenn ich alles auf einmal setze, dann geht nix. Mal weiter testen

Und weiter geht's 2933 MHZ ! Bei 3200 bootet er nicht. Mal sehen ob ich das noch irgendwie hinbekomme.

Quelle

RAM lässt sich nicht höher als 2133 takten
Lässt sich der Ram nicht höher als 2133 takten, so ist in den meisten Fällen ein defekter Ram Riegel die Ursache.
Folgende Punkte kann man probieren:
- Auch wenn die Ram Riegel eingerastet sind, lassen sie sich immer noch ein Stück weiter rein drücken.
- Ram Riegel quer tauschen
- Slot auf Verschmutzung überprüfen und gegebenfalls reinigen.
- Ram Riegel im gleichen Slot, einzeln testen. Startet der Rechner mit einem Riegel nicht, ist dieser defekt.

SOC Voltage
Die SOC Voltage wird ab einem Takt von DDR4-2800 automatisch auf 1.10v angehoben, davor jeweils in 0.05v Schritten erhöht. Diese Spannung sollte ausreichen um Taktraten von bis zu 3333+ zu erreichen.
Bei einigen Users hat sich eine zu hohe SOC Spannung (1.10v) aber auch als Ursache für Instabilitäten herausgestellt. Am besten ist es, die passende Spannung selbst heraus zu finden. Sprich von unten nach oben tasten, bis das System stabil ist.

CLDO_VDDP Voltage
In manchen Konfigurationen treten sogenannte Memory Holes auf. Das macht sich dann dadurch bemerkbar, dass das Mainboard z. B. mit 2933 und 3200 bootet, mit 3066 aber nicht. Memory Holes entstehen im Zusammenwirken von CPU und RAM und sind sehr individuell. Kontern kann man ein MH durch Verändern der CLDO_VDDP. (Quelle und Text von @curious)

(Aktuell nur verfügbar in Bios 0807, 0810, 3803+ und BiosMods)

Der Spannungsbereich, in dem man sich bewegen sollte, reicht von 700-1000mV. Da sich die Effekte dieser Spannung in einer Art Wellenform auswirken, ist ein Wert, der für eine Taktstufe passend ist, für die nächste vielleicht schon wieder ungeeignet. Außerdem gilt hier nicht "höher = besser". 940mV kann den gleichen positiven Effekt haben, wie 980mV, während z. B. 960mV nicht funktioniert.

Mit Verschieben der CLDO_VDDP kann man aber auch die Stabilität günstig, manchmal entscheidend beeinflussen. Da die 3333 MT/s aktuell die höchste erreichbare Taktstufe für Dual Rank B-die darstellen, ist sie nicht als "Loch" zwischen ansteigenden Taktstufen erkennbar. Wenn also die 3333 partout nicht booten wollen oder regelmäßig Fehler in Stresstests auftreten, kann man nach einem mV-Bereich suchen, der das behebt. Das ist aber ein äußerst zeitaufwendiges Vergnügen, da man sehr methodisch vorgehen muss und aufgrund der feinen Granulierung viele Stabilitätstests benötigt, um die Resultate unterscheiden zu können (Link1, Link2)

Ai Tweaker -> DRAM Timing Control -> CLDO_VDDP

Um den unter CLDO_VDDP eingegebenen Wert speichern zu können, ist ein Cold Reset vonnöten. Das geht folgendermaßen:
Im BIOS die Einstellungen speichern und neu starten (F10). Sobald der Bildschirm schwarz wird, die Reset Taste drücken und dann booten lassen. Der Reset muss erfolgen, nachdem die Einstellungen gespeichert wurden und bevor das Mainboard den Bootprozess beginnt

BankGroupSwap
Ab Bios 3803 ist diese Option Standardmäßig deaktiviert. Eine Änderung ist auch mit Mods nicht möglich.

Dies ist eine mit AGESA 1006 neu eingeführte Option, um noch etwas mehr Leistung aus dem Ram heraus zu holen (Nur verfügbar mit Bios 0807, 0810 und BiosMods). Durch deaktivieren dieser Option, nur bei Single Rank Rams, erhält man zum Beispiel in Spielen mehr FPS.
Bei Dual Rank sollte diese Option eingeschaltet bleiben.

pcgameshardware schrieb:
Für Besitzer von Single-Rank-RAM ist die Option "BankGroupSwap" einen Blick wert. Die Voreinstellung lautet "Auto", durch das Setzen auf "Disabled" verändern sich die Leistungswerte: Während Aida64 eher eine Verschlechterung signalisiert, sprechen praxisnahe Benchmarks gut auf die durchgeführte Änderung an: Das Komprimieren und Verschlüsseln unseres rund 3 GB großen Archivs nimmt 12 Sekunden weniger Zeit in Anspruch, was einer Verkürzung um 5 Prozent entspricht. Auch der Hexer Geralt läuft etwas flotter durch die Lande: Die Framerate in The Witcher 3 erhöht sich von 110,0 auf 113,6 Fps - ein Plus von immerhin 3 Prozent. Wie gewohnt verpufft der RAM-Effekt im GPU-Limit. Alle Ergebnisse in der Übersicht:

test
Quelle

Timings von "The Stilt"
Timings für DDR4-3200+, Samsung und Hynix (Getestet auf einem CH6. Werte nur zur Orientierung).
Den größten, messbaren Leistungssprung erreicht man damit, indem man die Werte "TrdrdScl_SM" und "TwrwrScl_SM" auf minimal 2 reduziert.

Getestet by The Stilt:

Samsung 8Gbit B-Die (Single Rank):

3200 Safe 1.35v

3200 Fast 1.35v

3333 Safe 1.35v

3333 Fast 1.35v

Hynix 8Gbit AFR/MFR (Single Rank):

AFR 3200 Safe 1.340v

AFR 3200 Extreme 1.405v

MFR 3200 Safe 1.365v

MFR 3200 Fast 1.390v

Nützliche Programme

Ryzen Timing Checker
Anzeige der wichtigsten Timings und Einstellungen
--Download v1.04--

Made by The Stilt

Ryzen DRAM Calculator
Hilfe um passende Timings, Spannungen, RTT, procODT und CAS_BUS Einstellungen zu finden.
--Download--

Made by @1usmus

Anleitung:
Overclock.net - An Overclocking Community - View Single Post - Ryzen DRAM Calculator 1.1.0 Beta 2 (overclocking DRAM on AM4)

SPD Checker / Writer
Programm un das SPD Profil vom Ram zu überprüfen, zu speichern oder zu flashen.
--Download v02--

Made by @elmor

spd_check.exe zum überprüfen bzw speichern
spd_write.exe zum flashen

Stabilitätstest
Prime95
HCI Memtest
RAM Test - Karhu Software
TPU MemTest64
Google Stresstest

Q&A
Nach oben

Blackscreen / Bluescreen im Idle oder bei geringer Last
Spontan auftretende Blackscreens im Idle oder bei geringer Last können durch Monitoring Tools oder OC Tools verursacht werden.
Bekannte Beispiele sind zb.: HWInfo, Asus Ai Suite oder auch der MSI Afterburner.
Im Zweifelsfall einfach alle Monitoring/OC Tools deaktivieren oder deinstallieren

CPU taktet nur auf 1.55GHz bzw auf 2.20GHz
Hierbei handelt es sich um einen PState Bug. Dieser betrifft alle AM4 Mainboards und tritt nun in manchen Fällen auf. Behoben ab Bios 0902 bis 1201. Bei neueren Version kann der Bug wieder auftreten.
Man kann es umgehen, indem man die CPU Spannung nur über den Offset einstellt ,OC Tools (zb ZenStates) verwendet oder über Custom PStates (Bios 0807/0810) einstellt.

Aura Beleuchtung funktioniert nicht mehr
Das Board verfügt über 8 RGB LEDs. Diese können softwarebedingt ausfallen.
Inzwischen gibt es ein inoffizielles Programm (made by elmor), mit desen Hilfe man die LEDs wieder zum Leben erwecken kann.

Download: AuraFix X370-Pro 1.0
Download: AuraFix X370-Pro 2.0
Das Programm wurde für das CH6 entwickelt, funktioniert aber nach minimaler Änderung auch mit dem Prime X370 Pro.

CPU P-States ändern [BETA]
Windows: Mit dem Programm ZenStates ist es möglich unter Windows Takt und Spannung für P0, P1 und P2 zu ändern.
Hinweise und Download im Spoiler:

Offizieller ASUS ZenStates Thread

ZenStates wurde ursprünglich für das Crosshair 6 Hero entwickelt, funktioniert aber auch mit dem Prime X370-Pro.
Es ist notwendig im Bios den CPU Multi und CPU Spannung auf Auto zu stellen!
Wenn eine Agesa Version älter als 1004 verwendet wird (älter als Bios 0604) ist es notwendig HPET zu aktivieren.

Windows 10: Energieplan auf Ausgewogen/Ausbalanciert stellen. Performance kann sich dadurch verschlechtern!
Windows 7: Net Framework 4 oder höher wird benötigt.

Bei Fehlermeldungen bei der Installation oder dem verwenden von ZenStates folgendes probieren: Rechtsklick auf jede einzelne .exe Datei - Eigenschaften - Allgemein - Bei Sicherheit auf Zulassen klicken - Übernehmen.

Einstellungsbereich:
Spannung P0-P2: 0.30625v - 1.550v
Multi P0/P1: 5.5x - 50x | P2: 3.66x - 33.33x

Download:
ZenStates 0.2 BETA
ZenStates 0.2.2 BETA
ZenStates 0.3.6691
ZenStates 0.4.6698
ZenStates 0.5.6706
ZenStates 0.6.6719
ZenStates 0.7.6747

elmor schrieb:

- Created a new method for storing settings, hopefully works better. Also has the advantage of being human readable XML (should be located under C:\ProgramData\ASUS ZenStates).
- Removed Performance Enhancer and replaced it with PPT/TDC/EDC control. They're inactive right now since I'm not able to reset back to default values at the moment.
- Again attempts to install/start the service at launch so you don't have to manage it yourself
- Added more details to the Event Log messages from AsusZsSrv for easier debugging
- Any settings are now only applied when the tray icon is initialized
- Added a "-min" switch for the software which is used for auto-starting. This means that by default when launching the application manually, the main window will be visible.
- The "Save" button now only appears when settings are not saved

Zum Vergrößern anklicken....

Das Setzen von "Apply at system start" aktiviert auch automatisch die Option "Try icon at system start"

BIOS: Ab Bios 3803 funktioniert das automatischer Heruntertakten auch im übertakteten Zustand.

Single Rank / Dual Rank + Verbaute Speicher ICs herausfinden
Öffne in CPUz den Reiter SPD.
Mit dem Programm Thaiphoon Burner ist es auch noch möglich zu sehen welche ICs verbaut sind.

Chipsatz Kühler

Auf dem Chipsatz Kühler befindet sich eine dünne Folie. Zur besseren Kühlung ist es zu empfehlen diese zu entfernen.	Der original Wärmeleitpad (15x15x1.5) des Kühlers deckt nur ca 2/3 der Fläche ab. Ein Austausch des Pads (20x20x1.5) hat in meinem Fall 4°C kühlere Temperaturen ergeben.

	54°C => 50°C - Minus Pad 8 (Reous) 72°C => 59°C - Alphacool ThermalPad (caidoo) 66°C => 36°C - HEATKILLER SB Rev3.0 Ni (SVI90: 1, 2) 65°C => 50°C - Kupferplatte Mod (Pikin) "Ich habe mir dann Kupferplatte mit den maßen 20x20x1,5mm bestellt und mit Wärmeleitpaste (auf den Chipsatz, sowie auf den Kühler) montiert und die Temps sind auch sehr gut. Zusätzlich auf der Rückseite des Kühlkörpers noch ein dickes Wärmeleitpad montiert. Die Plattengröße muss aus dem Pad natürlich herausgeschnitten werden, damit der Anpressdruck nicht zu hoch ist und der Kühlkörper gerade aufliegt. Die Platten kosten im 10er Pack ~1,80 Euro. LINK Lediglich die Anbringung des Kühlkörpers auf dem Board ist etwas schwieriger, da schließlich Kupfer nicht so gut haftet wie ein Pad"

Lüftersteuerung im Bios:
Die CPU sowie Pumpen Lüfter werden jeweils über eine Einstellung im Bios gesteuert.
Hinweis: Nach Durchführung des Q-Fan-Tunings gelten die neuen ermittelten Minimalwerte (%) vom Board.

USB ist im ausgeschaltenen Zustand weiterhin aktiv
Bei Windows ist Standardmäßig der "Schnellstart" aktiviert. Ist dieser aktiviert, bleiben auch die USB Ports aktiv, obwohl der PC herunter gefahren wurde. Ihr deaktiviert in folgendermaßen:

Energieoptionen öffnen
"Auswählen, was beim Drücken des Netschalters geschehen soll" drücken
"Einige Einstellungen sind momentan nicht verfügbar" drücken
Haken bei "Schnellstart aktivieren" entfernen
Änderungen speichern

Ryzen und X370 Anbindung (USB, PCIe, SATA, ...)
Text:
Ryzen Prozessor:
- 4x RAM
- 4x USB 3.0 (I/O Panel)
- M.2 Sockel PCIE x4 (x2 variert je nach Prozessor)
- PCIEX16_1 Slot:

PCIE x16 (bei einer verbauten Grafikkarte)
PCIE x8 (bei zwei verbauten Grafikkarten)
- PCIEX16_2 Slot:

PCIE x8 (auch bei Single Betrieb)

[*]

AMD X370:
- 8x SATA 3
- 2x USB 3.0 (Board)
- 4x USB 2.0 (Board)
- 1x USB 3.1 (Board/Frontpanel)
- 1x USB 3.0 (I/O Panel)
- 1x USB 3.0 Typ C (I/O Panel)
- 3x PCIE x1 Slots
- PCIEX16_3

PCIE X4 (Teilt sich die Bandbreite mit PCIEX1_1 und PCIEX1_3)

[*]
Bild:

Linien wurden zusammen geführt um es übersichtlicher zu halten.

Temperatursensoren
Das Mainboard verfügt über 7+1 Temperatursensoren. Nähere Informationen siehe Spoiler.

Mainboard:

Der Sensor befindet sich in der unteren rechten Ecke:

Chipsatz:

CPU Sockel:

Der Sensor sitzt direkt im Sockel

2x VRM CPU / 2x VRM SOC:

Das Board besitzt zwar VRM Sensoren, die angezeigten Werte sind allerdings fraglich.
HWInfo erkennt alle vier Sensoren, die Temperatur ist bei allen aber identisch.
Einfluss darauf nehmen kann man auch nur, wenn man von hinten einen Lüfter im Bereich der CPU VRMs montiert.

T-Sensor (extern):

Kontakte um einen Temperatursensor anzuschließen

Kein POST Bild bei Anschluss über Displayport
Im Uefi die Option Boot => CSM auf disabled stellen.
Durch deaktivieren dieser Option kann es zu Boot Problemen mit der Systemfestplatte kommen.

Uefi Update fehlgeschlagen
Das Board besitzt ASUS CrashFree BIOS 3.
Lade eine passende Uefi Version (Bios 0801 oder höher) herunter, benenne die Datei in "X370PRO.CAP" um und füge sie auf einem USB Stick ein.
Rechner einschalten, USB Stick einstecken, USB Stick wird durchsucht und öffnet automatisch den ASUS EZ Flash 3 Updater.
Hinweis: CrashFree BIOS 3 funktioniert nur, wenn folgender Screen erscheint:

Archiv:

Backplate entfernen
Die Backplate ist seit AM4 auf dem Board festgeklebt und lässt sich nicht sofort entfernen.
Im Spoiler ist eine Anleitung wie es am besten gehen sollte. Anwendung auf eigene Gefahr.
Bei neueren Modellen (Mai/Juni) ist die Backplate nicht mehr verklebt, sondern ganz normal verschraubt.

In manchen Fällen hilft es die Backplate vorher mit einem Fön zu erwärmem.
Auf die Verschraubungen abwechselnd von oben Druck ausüben (4x).

Gleichzeitig die Backplate von unten weg ziehen.

Klebereste am Board oder der Backplate lassen sich problemlos mit dem Finger entfernen.

Endergebnis

Cold Boot Bug
PC startet nicht mehr nachdem er stromlos war. ~~Eine wirkliche Lösung gibt es hierfür noch nicht.~~ ==> Auf Bios 0803+ updaten.
Man kann es aber folgendermaßen umgehen:

Man Muss den Ram so einstellen das er auch mit 1.20v startet.
Zb: DDR4-3200 CL14-14-14 1.35v läuft nur solange wie der PC am Strom angeschlossen ist.
Umgehen indem man entweder den Takt reduziert oder die Timings erhöht.
- DDR4-2933 CL14-14-14
- DDR4-3200 CL16-16-16

Kein Boot
Nach Änderungen im Uefi startet der Rechner nicht mehr.
Führe ein Uefi Reset durch. Beachte der Rechner benötigt danach bis zu 1:30min um neu zu starten.
Er durchläuft mehrere Reboots bis er die passenden Settings ermittelt hat.

Stromverbrauch:
Minimale Konfiguration: HD4550, SSD, Maus und Tastatur
- 41 Watt (Idle, Keine Last)
- 95 Watt (Ryzen 1700 3.0GHz @ 0.900v, Prime95)
- 133 Watt (Ryzen 1700 3.6GHz @ 1.145v, Prime95)

RAM Kompatibilität:
Nach oben

G . S k i l l
Serie	Größe	Geschwindigkeit	Möglicher Takt	User	Bios	Bezeichnung
Fortis	16GB	DDR4-2400 CL15-15-15	DDR4-2666 CL16	canada	3404	F4-2400C15D-16GFT
RipJaws V rot	16GB	DDR4-2800 CL15-15-15	DDR4-2800 CL16	kitano	0805	F4-2800C16D-16GRR
RipJaws 4 rot	16GB	DDR4-2800 CL16-16-16	DDR4-2800	t1kezZ	0805	F4-2800C15D-16GVR
RipJaws V rot	32GB	DDR4-3000 CL14-14-14	DDR4-3066	Cool McCool	0805	F4-3000C14Q-32GVR
RipJaws V rot	16GB	DDR4-3000 CL15-15-15	DDR4-2933 CL16	partygott272	0803	F4-3000C15D-16GVR
Trident Z silber/rot	16GB	DDR4-3000 CL15-16-16	DDR4-2933 CL20	MorLipf	3203	F4-3000C15D-16GTZB
RipJaws 4 blau	16GB	DDR4-3000 CL15-16-16	DDR4-3066 CL16	nur2003	3803	F4-3000C15D-16GRBB
RipJaws V rot	16GB	DDR4-3200 CL14-14-14	DDR4-3066	AW312	0803	F4-3200C14D-16GVR
Flare X schwarz	16GB	DDR4-3200 CL14-14-14	DDR4-2933 DDR4-3200 CL16 DDR4-3200 DDR4-3200 DDR4-3200	grysson Speedwood NoiseKiLLeR berndhkb Inka2k	0604 0803 0805 0805 3203	F4-3200C14D-16GFX
Trident Z silber/rot	16GB	DDR4-3200 CL14-14-14	DDR4-3200 DDR4-3333 DDR4-3333 DDR4-3466	gR3iF Chrissssssssss Bomm3l dargo	0805 0801 0805 0805	F4-3200C14D-16GTZ
G.Skill Trident Z RGB	16GB	DDR4-3200 CL14-14-14	DDR4-3200 DDR4-3200	Bronkov1c Diablokiller999	0810 4207	F4-3200C14D-16GTZR
Trident Z silber/rot	32GB	DDR4-3200 CL14-14-14	DDR4-2933 DDR4-2933 DDR4-3066 DDR4-3066	caidoo rekrats azuki CyR4DiS	0805 0801 0810 0810	F4-3200C14D-32GTZ
G.Skill Trident Z RGB	32GB	DDR4-3200 CL14-14-14	DDR4-2933	GorObrok	0805	F4-3200C14D-32GTZR
RipJaws V schwarz	16GB	DDR4-3200 CL15-15-15	DDR4-3200	pawelo	0805	F4-3200C15D-16GVK
Trident Z silber/weiß	16GB	DDR4-3200 CL15-15-15	DDR4-3333 CL16	Meriana	0801	F4-3200C15D-16GTZSW
Trident Z silber/rot	32GB	DDR4-3200 CL15-15-15	DDR4-3200	Kyrion	0801	F4-3200C15Q-32GTZ
Trident Z silber/rot	32GB	DDR4-3200 CL15-15-15	DDR4-3066 CL14	Reous	0807-2	F4-3200C15D-32GTZ
RipJaws V schwarz	16GB	DDR4-3200 CL16-16-16	DDR4-2933	LtFord	0801	F4-3200C16D-16GVK
Trident Z silber/rot	32GB	DDR4-3200 CL16-16-16	DDR4-3066	codeworkx	0801	F4-3200C16D-32GTZA
RipJaws V schwarz	16GB	DDR4-3200 CL16-18-18	DDR4-2933 DDR4-3066 DDR4-2933 DDR4-3066 DDR4-2933 DDR4-3000	IceK psych schnipp959 barnabeus Xontor icekeuter	0803 1201 0801 0801 0511 4008	F4-3200C16D-16GVKB
RipJaws V schwarz	16GB	DDR4-3200 CL16-18-18	DDR4-3066	Titan90	0803	F4-3200C16D-16GVGB
Trident Z RGB	16GB	DDR4-3200 CL16-18-18	DDR4-3066	Lord_Melchior	0801	F4-3200C16D-16GTZR
Trident Z silber/rot	16GB	DDR4-3200 CL16-18-18	DDR4-2933	PuMa0153	0801	F4-3200C16D-16GTZB
Trident Z silber/rot	32GB	DDR4-3200 CL16-18-18	DDR4-3133	Edion	4012	F4-3200C16D-16GTZB
RipJaws V schwarz	32GB	DDR4-3200 CL16-18-18	DDR4-2800	Silberfan	0805	F4-3200C16D-32GVK
Trident Z silber/rot	32GB	DDR4-3333 CL16-16-16	DDR4-3066	p1n0	0801	F4-3333C16D-32GTZKW
RipJaws V schwarz	16GB	DDR4-3400 CL16-18-18	DDR4-2933	karenin	0805-1	F4-3400C16D-16GVK
Trident Z RGB	32GB	DDR4-3466 CL16-18-18	DDR4-3066	frkazid	4207	F4-3466C16D-32GTZR
Trident Z silber/rot	16GB	DDR4-3600 CL15-15-15	DDR4-3200	ZinG	0801	F4-3600C15D-16GTZ
Trident Z silber/weiß	16GB	DDR4-3600 CL16-16-16	DDR4-3200	Why_me	0504	F4-3600C16D-16GTZSW
Trident Z RGB	16GB	DDR4-3600 CL16-16-16	DDR4-3200	Harrybert	0805	F4-3600C16D-16GTZR
Trident Z silber/rot	16GB	DDR4-3600 CL16-16-16	DDR4-3200 DDR4-3333	H96er Moving	0801 0801	F4-3600C16D-16GTZ
Trident Z silber/rot	16GB	DDR4-4133 CL19-21-21	DDR4-3200	audioslave	0805	F4-4133C19D-16GTZA

C o r s a i r
Serie	Größe	Geschwindigkeit	Möglicher Takt	User	Bios	Bezeichnung
Vengeance LPX schwarz	16GB	DDR4-2400 CL14-16-16	DDR4-2666 CL16	sun-man	0801	CMK16GX4M2A2400C14
Vengeance LPX schwarz	16GB	DDR4-3000 CL15-17-17	DDR4-2933 CL16 DDR4-3066 CL16 (v5.30) DDR4-2933 CL16 DDR4-3066 CL16 (v5.30) DDR4-2933 CL16	diwi08 gtlambert (1) Nanaran Beskarion augustus	0515 0805-1 0801 0902 0805	CMK16GX4M2B3000C15
Vengeance LPX rot	16GB	DDR4-3000 CL15-17-17	DDR4-2933 CL16 (v5.30)	nVoodoo	0805	CMK16GX4M2B3000C15R
Vengeance LPX schwarz	32GB	DDR4-3000 CL15-17-17	DDR4-2666 CL16 DDR4-2933 CL16 DDR4-2800 CL18	NoXPhasma diwi08 KaSpel	0515 0515 0801	CMK32GX4M2B3000C15
Vengeance LED weiß	32GB	DDR4-3000 CL15-17-17	DDR4-2800	illumi241	0801	CMK32GX4M2B3000C15
Vengeance LED rot	32GB	DDR4-3000 CL15-17-17	DDR4-2666	koschi	0801	CMU32GX4M2C3000C15R
Vengeance LPX schwarz	32GB	DDR4-3000 CL15-17-17	DDR4-2933 CL16 (v4.24)	Bobbyca	0805-1	CMK16GX4M2B3000C15
Vengeance LED weiß	64GB	DDR4-3000 CL15-17-17	DDR4-2800 CL16	Baerliner	0807	CMU64GX4M4C3000C15
Vengeance LPX schwarz	16GB	DDR4-3000 CL16-20-20	DDR4-3000 CL16 (v3.31)	monkkey	4602	CMK16GX4M2D3000C16
Vengeance LPX schwarz	16GB	DDR4-3200 CL16-18-18	DDR4-2933 CL14 (v4.24) DDR4-3000 (v.5.39) DDR4-3066 (v5.39) DDR4-3066 DDR4-3066 CL14 (v5.39) DDR4-3066 (v.5.39) DDR4-3333 (v6.39)	Mr.X pjgowtham Fathoum KenshiHH frkazid ts2011 fauli007	0805 4207 0810 0801 0902 3803 0803	CMK16GX4M2B3200C16
Vengeance LPX schwarz	16GB	DDR4-3600 CL18-19-19	DDR4-3333 DDR4-3333	Degan Harrybert	0801 0805	CMK16GX4M2B3600C18

K i n g s t o n
Serie	Größe	Geschwindigkeit	Möglicher Takt	User	Bios	Bezeichnung
ValueRAM	8GB	DDR4-2400 CL17-17-17	DDR4-2400	barnacle2k	0504	KVR24E17S8/8
HyperX Savage Rev.2	16GB	DDR4-2666 CL13-15-15	DDR4-2400	Raul232	0504	HX426C13SB2K2/16
HyperX Savage	32GB	DDR4-2666 CL15-15-15	DDR4-2666	Docbyte	0511	HX426C15SBK2/32
HyperX Fury schwarz	16GB	DDR4-2666 CL15-17-17	DDR4-2933	BK-Morpheus	0810	HX426C15FBK2/16
HyperX Predator	32GB	DDR4-3000 CL15-16-16	DDR4-2933	TheSebi41	0515	HX430C15PBK4/32

C r u c i a l
Serie	Größe	Geschwindigkeit	Möglicher Takt	User	Bios	Bezeichnung
Ballistix Sport LT grau	16GB	DDR4-2400 CL16-16-16	DDR4-3133 CL20	replikant0815 (1)	3803	BLS2C8G4D240FSB
Ballistix Sport LT rot	16GB	DDR4-2400 CL16-16-16	DDR4-2400	foxtrot	0504	BLS16G4D240FSE
Ballistix Sport LT weiß	16GB	DDR4-2400 CL16-16-16	DDR4-2933 CL18	timmaeh (1)	3803	BLS2C8G4D240FSC
Ballistix Sport LT rot	32GB	DDR4-2400 CL16-16-16	DDR4-2400	hacki	0502	BLS2C16G4D240FSE
Ballistix Elite	16GB	DDR4-2666 CL16-17-17	DDR4-2666 CL17	afro	0801	BLE2C8G4D26AFEA
Ballistix Sport LT rot	16GB	DDR4-2666 CL16-18-18	DDR4-3000	Reous	3803	BLS2C8G4D26BFSE
Ballistix Tactical	16GB	DDR4-3000 CL16	DDR4-2933	moki155	0801	BLT2C8G4D30AETA
Ballistix Sport LT grau	16GB	DDR4-2666 CL16-18-18	DDR4-3066	Hopie	4406	BLS2K8G4D26BFSBK

S a m s u n g
Serie	Größe	Geschwindigkeit	Möglicher Takt	User	Bios	Bezeichnung
---	32GB	DDR4-2133 CL15-15-15	DDR4-3066 CL16	Fusseltuch (1)	0801	M378A2K43BB1-CPB

P a t r i o t
Serie	Größe	Geschwindigkeit	Möglicher Takt	User	Bios	Bezeichnung
Viper 4	16GB	DDR4-3733 CL17-19-19	DDR4-3066 CL14	VincAlastor	0805	PV416G373C7K

Ergänzungen:

*1

Offizielle Angaben zur maximalen SOC Voltage gibt es momentan noch nicht.
Eine Anfrage an AMD ergab folgende Info. Da diese Werte allerdings ziemlich hoch erscheinen empfehle ich diese mit Vorsicht zu genießen.

AMD Support schrieb:
Thank you for the email.

I understand you have a query about the highest SOC voltage of Ryzen CPU.
The max voltage for this CPU is upto 1.4V.
So, you can set 1.2V but more than 1.4V may cause some damage for the CPU.
Thank you for contacting AMD.
In order to update this service request, please respond, leaving the service request reference intact.

Best regards,
AMD Global Customer Care

work in progress
Danke an alle für die tolle Mitarbeit

--Ansicht optimiert auf Mozilla Firefox--

replikant0815 · 16.07.2017

Hier kuckt mal ich habe 17-17-17-43 gebootet

Ich war im Glauben Ryzen nimmt beim ersten Timing (tCL?) generell nur gerade Werte? Ob es da eine Korellation zu 1T und Geardown OFF gibt?

EDIT: War nicht stable. Als ich geardown wieder ON geschaltet habe hat er die erste 17 automatisch auf 18 gestellt.

Reous · 16.07.2017

LifeOnUnleaded schrieb:
Hallo,
welche Treiber muss ich auf dem neuen Board alle installieren?
Ich habe von der ASUS website die neusten Treiber vom Chipsatz, Audio, Lan, SATA, USB installiert sowie ein BIOS update gemacht.

Die Treiber auf der Asus Seite sind nicht immer auch die neusten. Am besten die passenden Treiber direkt von der Hompage des Herstellers runter laden.

replikant0815 schrieb:
...Ich war im Glauben Ryzen nimmt beim ersten Timing (tCL?) generell nur gerade Werte? Ob es da eine Korellation zu 1T und Geardown OFF gibt?
....

Beim CH6 war/ist es auch so das mit Geardown OFF ungerade Timings möglich sind. Habe es aber selbst mit dem Prime nicht hinbekommen. Umso schöner zu sehen das es doch möglich ist.

vybz · 16.07.2017

karenin schrieb:
Core Perfo Boost deaktivieren.

Hey Karenin, danke für den Tipp aber leider hilft das nicht bzw. war der Core Performance Boost schon deaktiviert.

Hat noch jemand einen Tipp dazu, was verhindern könnte, dass die vCore im Idle gesenkt wird?

Welche Tools nutzt ihr eigentlich zum Auslesen der vCore. Ich habe bisher imm CPU-Z und HWInfo64 genutzt aber beide zeigen mir unterschiedliche Werte, was mein Vertrauen in die Werte schrumpfen lässt.

Nachtrag, damit man sich ggf. ein besseres Bild machen kann:

Ich habe das BIOS (soft) zurückgesetzt und anschließend folgender Werte bearbeitet:

o AI Tweaker
- AI Overclock Tuner: AUTO -> D.O.C.P.
o Advanced
o AMD CBS
o Zen common options
- Core Performance Boost: AUTO -> Disabled
- Global c states control: AUTO -> Enabled
o Custom pstates /Throttling
o Accept
- Custom Pstate0: AUTO --> Custom

Dabei Stand der Takt bei P0 auf 3600, obwohl mein R1600X eigentlich 3700Hz all core Turbo nutzt.
Naja nachdem ich die Settings gespeichert habe, wurde Windows 10 gestartet: All Core Turbo von 3,6 Ghz wird genutzt, bei ca 1,231 V (CPU-Z). Die CPU taktet im Idle meistens auf Multi 22 runter (HWInfo64), manchmal auch auf 19.5 (HWInfo64), dabei wird auch die vCore reduziert, auf ca. 0,817 V (CPU-Z).
Anschließend bin ich wieder ins BIOS, ich habe den Pstate0 Takt von 3600 auf 3700 geändet. Nachdem ich wieder im Windows war, wurde der All Core Turbo mit 3,7 Ghz genutzt, bei ca. 1,406 V (CPU-Z). Der Takt reduzierte sich im IDLE wieder auf Multi 22 oder 19,5, dabei blieb die vCore aber immer bei 1,384 V - 1,417 V (CPU-Z).

Es ist schwer den Tools zu vertrauen, CPU-Z. HWInfo64 und CoreTemp, sind sich meist nicht einig wenn es um den gerade genutzten Multi und die gerade anliegen vCore geht.

Reous · 16.07.2017

CPUz und HWInfo benutze ich auch. Wie lange wartest du als nach Windowsstart? Wenn ich mich nicht irre dauert es bis zu 1:30min bevor er herunter taktet.
Richtiges Energieprofil ist ausgewählt und auch bei minimaler Leistungszustand die richtigen Werte drinnen? Ansonsten lade mal die Default Settings und teste es erneut.

vybz · 16.07.2017

Reous schrieb:
CPUz und HWInfo benutze ich auch. Wie lange wartest du als nach Windowsstart? Wenn ich mich nicht irre dauert es bis zu 1:30min bevor er herunter taktet.
Richtiges Energieprofil ist ausgewählt und auch bei minimaler Leistungszustand die richtigen Werte drinnen? Ansonsten lade mal die Default Settings und teste es erneut.

Ich warte schon einige Minuten, der Takt senkt sich auch brav, nur die Spannung nicht, sobald ich bei pstate0 einen höheren Takt eintrage, als die 3600 vom Auto wert.

Das Energieprofil ist "ausgeglichen", für den minimalen Zustand habe ich Werte zwischen 5% und 40% getestet. Ist der Wert zu hoch, taktet die CPU den multi nicht mehr ganz auf 22 bzw 19,5 runter, sondern bleibt bei 32 hängen.

Ich habe das BIOS gerade noch per Jumper zurückgesetzt und wieder die gleichen Werte eingetragen, das Verhalten war wieder komplett identisch.

Zeigen cpu-z und hwinfo gleiche spanungswerte bei dir?

Btw. Danke für den BIOS Mod.

Reous · 16.07.2017

CPUz zeigt viel "Schrott" an. Der SVI2 Sensor in HWInfo ist da genauer.
Ist bei dir sicherlich nur eine Kleinigkeit aber so aus der Ferne ist das immer schwer. Kannst du mal ein paar Bilder von deinen Bios Einstellungen posten (Pstate und AiTweaker)?

vybz · 16.07.2017

Reous schrieb:
CPUz zeigt viel "Schrott" an. Der SVI2 Sensor in HWInfo ist da genauer.
Ist bei dir sicherlich nur eine Kleinigkeit aber so aus der Ferne ist das immer schwer. Kannst du mal ein paar Bilder von deinen Bios Einstellungen posten (Pstate und AiTweaker)?

OK.
Ich werde morgen mal die Settings posten, Danke für die Hilfe.

vybz · 17.07.2017

vybz schrieb:
OK.
Ich werde morgen mal die Settings posten, Danke für die Hilfe.

AI Tweaker:

Zen common options:

P States:

Ergebnis der Einstellungen unter Windows:

berndhkb · 17.07.2017

@vybz

evtl. die CPU Core Voltage auf Offset + 0,025?!

https://www.youtube.com/watch?v=TnFHEaSC4zM

Video ist zwar vom CH6 Board aber Prinzip sollte das gleiche/aehnlich sein oder? @Reous
Wobei auch mal jmd meinte, das wenn im Mod Bios die Voltage oder der Multi der CPU geaendert wird, dass die Optionen min./max. Prozessorleistung in dem Energiesparplan nicht mehr da sind.

Ich werde das Mod Bios auch mal testen wenn ich meinen defekten Ram-Riegel ersetzt habe.... und aus Barcelona zurueck bin

garfkoks · 17.07.2017

Hab mich jetzt auch mal an den Pstates versucht.
Leider habe ich wenn ich im BIOS FID auf 98 stelle einen Bootloop, außer ich stell die VID auf 10.
Wenn ich ZenStates nutze fahr ich 3800@ 1,25v, warum funzt das mit den Bios nicht?

@vybz installier mal den Ryzen Energiesparplan

Reous · 17.07.2017

berndhkb schrieb:
@Reous
Wobei auch mal jmd meinte, das wenn im Mod Bios die Voltage oder der Multi der CPU geaendert wird, dass die Optionen min./max. Prozessorleistung in dem Energiesparplan nicht mehr da sind.

Ja die Prozessoroptionen sind weg, wenn man nur den Multi ändert oder eine fixe Spannung einstellt. Deshalb der Weg über PState OC
Viel Spaß in Barcelona

garfkoks schrieb:
Hab mich jetzt auch mal an den Pstates versucht.
Leider habe ich wenn ich im BIOS FID auf 98 stelle einen Bootloop, außer ich stell die VID auf 10.
Wenn ich ZenStates nutze fahr ich 3800@ 1,25v, warum funzt das mit den Bios nicht?

PState OC ist wirklich sehr zickig. Man darf nicht zu viele Einstellungen auf einmal vornehmen. Probier mal zuerst die Spannung zu ändern, Neustart, dann die FID.
Ich habe gestern auch 4 oder 5 Einstellungen auf einmal gemacht und danach ist das Board nicht mehr gestartet. Bios Reset hat auch nicht geholfen.
Mann muss also extrem vorsichtig sein, ansonsten hat man das Board gebrickt.

garfkoks · 17.07.2017

Was hast du gemacht, als der Bios reset nix gebracht hat?

Muss man irgendwelche andere Settings vornehmen, dass Pstates oc funzt?

Reous · 17.07.2017

Jeweils nur ein Setting ändern und dann neustarten. Vorzugsweise Spannung über Offset einstellen.

Nach dem Bios Reset hab ich viele Sachen ausprobiert. Alles nichts geholfen. Nur ein neuflashen über den USB Programmer hat es wieder zum Leben erweckt.

Puuustekuchen · 17.07.2017

161 Seiten schon ai ai ai, die muss erstmal alle lesen

berndhkb schrieb:
@Reous

Alter!!!!!

Riegel 1 alleine, PC geht an, Peripherie (Tastatur, Maus, Monitor) sagt nix!!!

Riegel getauscht, Riegel 2 alleine, DOCP reingehauen.... läuft...

Ich versuche jetzt nochmal beide Riegel, aber ich denke ich werde den RAM bei MF austauschen lassen müssen?!

Melde mich gleich!

DANKE!!!

EDIT:

Beide Riegel wieder rein, DOCP aktiviert gelassen, PC startet nicht!
Ich denke hier ist ganz klar ein Riegel defekt?! Oder was sagt ihr dazu? Was auch der Grund sein könnte warum jeden kleine RAM Einstellung das System nicht starten lässt

Wollte mal mit nem einfachen kommentieren anfangen: ich starte momentan mit riegeln in a2 und b1, anders fährt der rechner nicht noch

2133mhz wird mir im bios angezeigt, sind 2400 corsair, habe manuell auf 2400 hochgestellt, bios info zeigt immer noch 2133... (liegt das daran das jedec 2133 und xmp intel ist, nur nur da 2400 angezeigt werden?) Naja, cpu-z zeigt auch ne taktung von 1200mhz an, bei dual rank bin ich ja dann bei meinen gewünschten 2400 mhz.. habe inzwischen auch übertaktet, der ryzen 1700x läuft statt 3.4ghz auf 3.94ghz, der ram läuft, puh da muss ich erst nochmal nachschauen, irgendwas um die 2480.. Habe gelesen das der 2400 ram mit ryzen die besten preis-leistungs- rgebnisse gebracht hat: RAM-Overclocking getestet: Ryzen profitiert von DDR4-3200 und Dual Rank - Golem.de)

karenin · 17.07.2017

Zu mir kurz ein Update, das Blackscreen Problem war in der Tat ein nicht stabiles Übertakten. Wieso es durch Prime Blend, IBT und eigentlich jedes andere Testprogramm (außer Prime In-Place) kam weiß ich nicht. Und der Grund wieso Stock das gleiche Verhalten kam, lag daran das ich CPB einfach immer ausgeschalten habe. Kurz gesagt, die 3,75 brauchen leicht mehr (drei Schritte offset+, da man durch umstellen der Vcore auf Offset komischerweise fast 0,02v verliert verglichen zu Auto. Selbst wenn effektiv die gleiche VCore eingestellt wird?? Daher quasi 2 Schritte um die 1,1875 wiederherzustellen, und einer mehr als die eigentliche "Zulage") um durch alles zu kommen was ich bsiher an Tests entgegenschleudern konnte.

Da das CPU Problem jetzt gelöst ist, wende ich mich wieder dem RAM zu. Die 2933 laufen super stabil (16-16-16-36 1T GD), 3066 und 3200 dagegen nicht. 3200 bootet ohne Anpassung der RZQ dinger gar nicht. Daher vermute ich Memoryhole, aber ehrlich gesagt hab ich nicht das Gefühl das die CLDO_VDDP Einstellung im CBS von Reous Bios irgendwas macht. Wichtig zu wissen wäre auch der Standard wert davon (und von den Mem-CAD. Angeblich 24 ohm für alle 4?). Was ich mich bei dem ganzen rumgespiele mit den Impedanzen und Drive strength gefragt hatte, wie reagieren die eigentlich wenn es falsch eingestellt ist? Krieg ich schlicht und einfach Fehler in Memtest? Oder äußert sich das eher durch laggendes System? Weil letzteres habe ich (gaaaaaanz leicht. Aber genug um mich bei einem online FPS zu weit zu zielen zu lassen und mein ganzes Muskelgedächtnis schreit "wat isn hier los?"^^. Am Besten beschrieben von @Replikant0815 "Besoffenes System". Fühlt sich an wie auf einer Eisfläche.).
Allerdings kam ich mit ebenjenen Einstellungen gestern Nacht durch 10h Prime und heute durch 600%+ HCIMemtest. PROC und CAD wären da die einzigen die für sowas sorgen könnten, ohne das mir Fehler angezeigt werden oder?

Reous · 17.07.2017

Puuustekuchen schrieb:
Wollte mal mit nem einfachen kommentieren anfangen: ich starte momentan mit riegeln in a2 und b1, anders fährt der rechner nicht noch 2133mhz wird mir im bios angezeigt, sind 2400 corsair, habe manuell auf 2400 hochgestellt, bios info zeigt immer noch 2133... (liegt das daran das jedec 2133 und xmp intel ist, nur nur da 2400 angezeigt werden?) Naja, cpu-z zeigt auch ne taktung von 1200mhz an, bei dual rank bin ich ja dann bei meinen gewünschten 2400 mhz.. habe inzwischen auch übertaktet, der ryzen 1700x läuft statt 3.4ghz auf 3.94ghz, der ram läuft, puh da muss ich erst nochmal nachschauen, irgendwas um die 2480.. Habe gelesen das der 2400 ram mit ryzen die besten preis-leistungs- rgebnisse gebracht hat: RAM-Overclocking getestet: Ryzen profitiert von DDR4-3200 und Dual Rank - Golem.de)

Willkommen hier im Forum. Du musst natürlich nicht alle 161 Seiten durchlesen. Für den Anfang reicht der Startpost

Wann startet der Rechner bei dir nicht? Wenn die Rams in A2 und B2 sind? Bei deiner jetzigen Konstellation bremst du dich ein, da nur Single Channel verwendet wird und nicht Dual Channel.
Für was benutzt du den PC? Ryzen profitiert von hohen Ramtakt. Je höher, desto besser/schneller.

Ich nehme an du meinst im Bios diese Ram Info? Dort wird immer nur 2133 hinter den Rams angezeigt. Die reale Geschwindigkeit steht oben drüber:

karenin schrieb:
...Da das CPU Problem jetzt gelöst ist, wende ich mich wieder dem RAM zu. Die 2933 laufen super stabil (16-16-16-36 1T GD), 3066 und 3200 dagegen nicht. 3200 bootet ohne Anpassung der RZQ dinger gar nicht. Daher vermute ich Memoryhole, aber ehrlich gesagt hab ich nicht das Gefühl das die CLDO_VDDP Einstellung im CBS von Reous Bios irgendwas macht. Wichtig zu wissen wäre auch der Standard wert davon (und von den Mem-CAD. Angeblich 24 ohm für alle 4?). ...

"Reous Bios" :shot:

Im overclock.net Forum meinte mal jemand die Standard CLDO_VDDP Spannung beträgt 0.950v. Und ja sie funktioniert, nur die Auswirkungen zu sehen ist nicht so einfach.
Ich konnte damit mit meinen Dual Ranks auf 3333 booten (was vorher nur im Traum möglich war).
Was die Standardwerte sind weiß ich leider auch nicht. Eventuell sind die mit Memtweakit ersichtlich?

augustus · 17.07.2017

Cooler Thread, hat mir weitergeholfen. Danke an alle Beteiligten. :wink:

Wieso interessiert Euch eigentlich das OC mit Pstates? Soweit ich weiß regelt das die Ryzen-CPU selber und auch wenn im Idle der gleich hohe Takt anliegt, regelt die CPU die Spannung runter. Sieht man ja auch in hwinfo. Ist doch eigentlich recht modern und ich denke die CPU weiß besser wann sie was braucht oder?

Falls es irgendwen interessiert (z.B. bei der Suche, so ich ich es vor Kauf tat):

Mein X370-pro hat keine verklebte Backplate, es gibt auch keinen Klebestreifen oder so. Also normale Befestigung mit Schrauben.

Der Ram Corsair Vengeance 16GB, DDR4-3000, CL15-17-17-35 CMK16GX4M2B3000C15 Ver. 5.30 (Hynix, Single Rank) läuft mit neustem Bios und DOCP Profil unproblematisch auf DDR4 2933 Mhz. Für 3066 Mhz musste ich nur die procodt auf über 50 setzen.

Meinen R5 1600 läßt sich bis 3,7 GHZ (vc 1,306) moderat übertakten. Ab 3,8 GHZ muss schon deutlich mehr Spannung angelegt werden, so dass ich mir die Versuche auf 3,9 GHz+ spare. Wem das Maximum also wichtig ist, der wird mit einem R5 1600x sicher mehr Chancen haben.

Wenn man im Bios die Standard-Einstellungen lädt, werden anscheinend nicht alle alten Einstellungen gelöscht. So bleiben z.B. die Infos zur Lüftersteuerung erhalten. Das kann gut oder schlecht sein. Da Q-Fan im meinem Fall aber Murks veranstaltete (was mein Grund für das Zurücksetzen war), half nur ein Clear Cmos. Auch kam es beim Einsatz des Ryzen Masters dazu, dass wohl irgendwo im Bios Einstellungen gespeichert wurden, die sich nur per Clear Cmos zurücksetzen ließen.

audioslave · 17.07.2017

Wo soll ich bescheid sagen hinsichtlich funktionierenden Rams? Einfach hier?
Trident Z F4-4133C19D-16GTZ
Den habe ich verbaut und konnte nach Bios Update auf 0805 (oder war es 0508? Also das letzte halt ^.^) easy peasy per Profil 3200 zum Laufen kriegen. Weiter hab ich vorerst nicht probiert.
Seit gestern besitze ich kein Netzteil mehr (verkauft) und muss bis Di oder Mi warten auf das neue Corsair tx und die AiO. Dann kann ich auch n Screenshot von cpu-z oder sowas nachliefern.
Und auch mit OC der CPU anfangen, ich bin schon ganz hibbelig

karenin · 17.07.2017

Reous schrieb:
"Reous Bios"

Ehre wem Ehre gebührt

Ein Abostroph wäre da offenbar doch mal richtig^^

Reous schrieb:
Im overclock.net Forum meinte mal jemand die Standard CLDO_VDDP Spannung beträgt 0.950v. Und ja sie funktioniert, nur die Auswirkungen zu sehen ist nicht so einfach.
Ich konnte damit mit meinen Dual Ranks auf 3333 booten (was vorher nur im Traum möglich war).
Was die Standardwerte sind weiß ich leider auch nicht. Eventuell sind die mit Memtweakit ersichtlich?

Für das C6H habe ich auch Standardwerte gefunden (937mv und 24 Ohm für CAD), nur wer weiß ob die universell gelten? Zur VDDP zum Beispiel, die Option die du im Tweaker Menü freigeschalten hast, wurde beim C6H mit Agesa 1006 abgeschaltet (laut elmor "tut nichts mehr"), weil man eben direkten Zugriff auf die CPU Interne CLDO_VDDP im CBS gegeben hat, während die VDDP im Tweaker irgendwie das gleiche ungenauer per externem Pin erreicht hat (geht ja auch nur in 0,5v Schritten). Nagel mich aber nicht darauf fest, bin mir nicht sicher ob ich das richtig verstanden habe mit all den VDDP voltages die da so rumfahren im Bios

Es wäre halt deutlich einfacher das alles Einzustellen, wenn ich wüsste nach was ich schauen muss bei Fehlerhaften Einstellungen. Im Prinzip ja auch bei PROC_ODT, klar die extremen booten einfach nicht, aber das heißt noch lange nicht das alle die booten stabil sind (und dennoch produziert die Falsche Einstellung manchmal keine Fehler in einschlägigen Ramtestern, sondern nur leichte lags und ein seltsames "Feeling")

Reous · 17.07.2017

augustus schrieb:
... Mein X370-pro hat keine verklebte Backplate, es gibt auch keinen Klebestreifen oder so. Also normale Befestigung mit Schrauben.

Der Ram Corsair Vengeance 16GB, DDR4-3000, CL15-17-17-35 CMK16GX4M2B3000C15 Ver. 5.30 (Hynix, Single Rank) läuft mit neustem Bios und DOCP Profil unproblematisch auf DDR4 2933 Mhz. Für 3066 Mhz musste ich nur die procodt auf über 50 setzen.

Danke für die Info.
Dein Ram ist eingetragen. Läuft er jetzt auf 2933 oder 3066?

audioslave schrieb:
Wo soll ich bescheid sagen hinsichtlich funktionierenden Rams? Einfach hier?
...

Ist eingetragen

. Rein theoretisch solltest du ihn auf 3466 hochsetzen können. Viel Spaß beim testen.

karenin schrieb:
Ehre wem Ehre gebührt Ein Abostroph wäre da offenbar doch mal richtig^^

Für das C6H habe ich auch Standardwerte gefunden (937mv und 24 Ohm für CAD), nur wer weiß ob die universell gelten? Zur VDDP zum Beispiel, die Option die du im Tweaker Menü freigeschalten hast, wurde beim C6H mit Agesa 1006 abgeschaltet (laut elmor "tut nichts mehr"), weil man eben direkten Zugriff auf die CPU Interne CLDO_VDDP im CBS gegeben hat, während die VDDP im Tweaker irgendwie das gleiche ungenauer per externem Pin erreicht hat (geht ja auch nur in 0,5v Schritten). Nagel mich aber nicht darauf fest, bin mir nicht sicher ob ich das richtig verstanden habe mit all den VDDP voltages die da so rumfahren im Bios
Es wäre halt deutlich einfacher das alles Einzustellen, wenn ich wüsste nach was ich schauen muss bei Fehlerhaften Einstellungen. Im Prinzip ja auch bei PROC_ODT, klar die extremen booten einfach nicht, aber das heißt noch lange nicht das alle die booten stabil sind (und dennoch produziert die Falsche Einstellung manchmal keine Fehler in einschlägigen Ramtestern, sondern nur leichte lags und ein seltsames "Feeling")

Wo du Recht hast, hast du Recht

Früher hab ich auch immer jeden Beitrag für das CH6 mitgelesen, hauptsächlich im overclock.net Forum. Inzwischen ist mir das zu aufwendig.
Wenn du weitere brauchbare Infos findest, darfst du die gerne mit uns teilen

augustus · 17.07.2017

Reous schrieb:
Danke für die Info.
Dein Ram ist eingetragen. Läuft er jetzt auf 2933 oder 3066?

Er läuft auf 3066 (Bios Anzeige), seit einer Woche stabil in allen Lagen.

Puuustekuchen · 18.07.2017

Reous schrieb:
Willkommen hier im Forum. Du musst natürlich nicht alle 161 Seiten durchlesen. Für den Anfang reicht der Startpost
Wann startet der Rechner bei dir nicht? Wenn die Rams in A2 und B2 sind? Bei deiner jetzigen Konstellation bremst du dich ein, da nur Single Channel verwendet wird und nicht Dual Channel.
Für was benutzt du den PC? Ryzen profitiert von hohen Ramtakt. Je höher, desto besser/schneller.

Ich nehme an du meinst im Bios diese Ram Info? Dort wird immer nur 2133 hinter den Rams angezeigt. Die reale Geschwindigkeit steht oben drüber:

Hallo Reous, danke für deine Willkommensgrüße. Ja ich werde heute nochmal mein Overclocking zurück setzen und nochmal versuchen mit A2, B2 zu starten. Habe ich gestern auch schon, dann ging der PC wieder nicht an. Mhh. Dann zurück auf A2, B1, ging auch nicht an. Ram Riegel raus wieder rein, reingedrückt wie ein Ochse, PC fährt hoch, 2 Riegel werden im Bios unten angezeigt, allerdings dort wo die "Real Taktung" steht, plötzlich nur noch 16384 a 2400mhz statt wie vorher 32768. Der Ram macht seit der ersten Minute Probleme. In Windows und bei allen Analysetools wie cpu-z oder auch aida werden die 32 gig angezeigt 0.o Aber i only trust in bios! Würde am liebsten jetzt direkt von der Arbeit heim und weiter werkeln bis es endlich geht. Ich nutze den Pc zum Streamen & Spielen. Nach unendlichen Stunden und allen möglichen Updates (Bios, Graka, sämtliche sonstigen Treiber, Chipset Treiber) läuft League of Legends endlich einigermaßen ohne Streamen bei 120fps, mit Streaming über Xsplit bei 3mbit, 1080p und 60fps, preset veryfast, bei 100fps. Mit einer Core-Zuweisung über den Taskmanager auf die ersten 4 realen Kerne 0,2,4,6 läuft League etwas FPS-stabiler und höher. Aber man muss 5 League Applikationen jedes mal neu zuweisen und die Prio auf "Höher" stellen. Ist halt jedesmal wieder manuell arbeit. 2-Kern-Spiele wie League kommen einfach mit 8 Kernen und den virtuellen Kernen des Ryzen1700x nicht so klar, das Game lief auf meinem i5-6500 mit 3,2Ghz als Quadcore immer schön bei 150FPS. 0.o Single-Core-Taktung ist halt bei Intel höher. Aber mit dem Overclocking hole ich von 3.4ghz auf 3,94 ghz 20 Frames raus (mit Fail Ram), mal sehen was geht, wenn der Ram endlich funktioniert. Achja, Graka habe "nur" eine Gtx960. Aber die hat ja im alten PC auch 150 fps gebracht. Hätte gerne steady 140, damit falls mal ein Spike nach unten kommt, kein "stutter", kein Hängen, zu spüren ist im Game.

Hier ganz interessant, wurde wahrscheinlich aber schon mal auf den zurückliegenden 160 Seiten erwähnt: Gaming: Tips for Building a Better AMD Ryzenâ„¢ S... | Community

karenin · 18.07.2017

Reous schrieb:
Wo du Recht hast, hast du Recht

Früher hab ich auch immer jeden Beitrag für das CH6 mitgelesen, hauptsächlich im overclock.net Forum. Inzwischen ist mir das zu aufwendig.
Wenn du weitere brauchbare Infos findest, darfst du die gerne mit uns teilen

Steht eigentlich alles schön übersichtlich in deren Startpost (ka ob ich verlinken darf? hier)

Was ich mich gerade Frage, kann sich das "ideale" PROC_ODT mit der Frequenz ändern? Ideal für meine D-Die bei 2933 sind 53,3. Aber damit bootet er die 3200 nicht. Das schaffe ich nur mit 80 (wobei das auch glück gewesen sein kann. Mit 53 gehts einfach gar nicht, mit 60 bis 80 in einem von 10). Da ich absolut sicher weiß dass die 53,3 bei 2933 (und darunter) perfekt sind, wäre mein Vorgehen die CLDO_VDDP anpassen bis ich mit 53,3 Ohm booten kann oder?
Denn im Moment bootet er zu 99% gar nicht mit 3200. Also in sofern, dass auch das "RAM OC Failed" nicht zieht (3 mal an/aus), sondern ich den PC komplett vom Netz nehmen muss damit er im Safe Modus startet.

Reous · 18.07.2017

Puuustekuchen schrieb:
... allerdings dort wo die "Real Taktung" steht, plötzlich nur noch 16384 a 2400mhz statt wie vorher 32768.

Das ist ein erstes Zeichen für einen defekten Ram Riegel. Mach nochmal beide Ram Riegel raus/rein. Gegebenfalls auch noch quertauschen sowie Slot A2/B2 und A1/B1 ausprobieren.
Wenn das nichts bringt die Ram Riegel im gleichen Slot einzeln testen. Wenn einer defekt ist wird der PC nicht starten.

karenin schrieb:
Steht eigentlich alles schön übersichtlich in deren Startpost (ka ob ich verlinken darf? hier)
...

Danke muss ich mir mal in Ruhe durchlesen.
Ich muss gestehen mein PC startet auch nicht, wenn ich ProcODT manuel einstelle. Nur wenn es auf Auto steht. Was für ein Wert letzendlich eingestellt ist weiß ich auch nicht.

Puuustekuchen · 18.07.2017

Reous schrieb:
Das ist ein erstes Zeichen für einen defekten Ram Riegel. Mach nochmal beide Ram Riegel raus/rein. Gegebenfalls auch noch quertauschen sowie Slot A2/B2 und A1/B1 ausprobieren.
Wenn das nichts bringt die Ram Riegel im gleichen Slot einzeln testen. Wenn einer defekt ist wird der PC nicht starten.

Irgendwie sind 32 gig ram auch viel zu viel, brauche ich gar nicht xD ich werde die Riegel zurück schicken und dafür 2x 8 gig Corsair CMK16GX4M2D3200C16 Vengeance LPX kaufen, hat auch 3200 mhz und kostet nur 164 euro oder doch eher 2x 8 gig Corsair CMD16GX4M2B3000C15 Dominator Platinum Series auch für 165 euro Was meinst du / Ihr? Oder nen ganz anderes, Crucial oder so?

Mein 500 Watt Netzteil langt doch easy für den Rechner oder. Ryzen1700x, Gtx960, momentan noch 32Gig Corsair CMK32GX4M2A2400C16 Vengeance LPX Ram, ne WlanKarte via pci 1 slot (wird momentan iwie noch net erkannt, bin eh per kabel, soll nur absicherung sein), ne samsung evo 850 ssd 250gig, ne wd hhd 250gig, nen scyth mugen 4 als kühler und 3 gehäusekühler

Puuustekuchen · 18.07.2017

Puuustekuchen schrieb:
Reous schrieb:

Das ist ein erstes Zeichen für einen defekten Ram Riegel. Mach nochmal beide Ram Riegel raus/rein. Gegebenfalls auch noch quertauschen sowie Slot A2/B2 und A1/B1 ausprobieren.
Wenn das nichts bringt die Ram Riegel im gleichen Slot einzeln testen. Wenn einer defekt ist wird der PC nicht starten.

Irgendwie sind 32 gig ram auch viel zu viel, brauche ich gar nicht xD ich werde die Riegel zurück schicken und dafür 2x 8 gig Corsair CMK16GX4M2D3200C16 Vengeance LPX kaufen, hat auch 3200 mhz und kostet nur 164 euro oder doch eher 2x 8 gig Corsair CMD16GX4M2B3000C15 Dominator Platinum Series auch für 165 euro Was meinst du / Ihr? Oder nen ganz anderes, Crucial oder so?

Edit: Würde zu den Dominator Platinum Series tendieren. Aber für das Board sind doch 3000mhz gar nicht vorgesehen, mindfactory gibt an:
Unterstützte Speichermodule: DDR4-2133, DDR4-2400, DDR4-2666 .. Womit hab ichs denn am einfachsten xD

Mein 500 Watt Netzteil langt doch easy für den Rechner oder. Ryzen1700x, Gtx960, momentan noch 32Gig Corsair CMK32GX4M2A2400C16 Vengeance LPX Ram, ne WlanKarte via pci 1 slot (wird momentan iwie noch net erkannt, bin eh per kabel, soll nur absicherung sein), ne samsung evo 850 ssd 250gig, ne wd hhd 250gig, nen scyth mugen 4 als kühler und 3 gehäusekühler

Zum Vergrößern anklicken....

Reous · 18.07.2017

Bitte auf die richtige Formatierung des Quotes achten. Ist als ziemlich schwer zu erkennen was was ist

Alles über 2666 ist offiziel OC. Es kann gehen, muss aber nicht. Je nach Ram und welche ICs verbaut sind. Dein 500W Netzteil reicht locker aus

axelchen · 18.07.2017

habe jetzt mal mein BIOS auf 0805 geupdated und wollte gucken, ob ich meinen RAM höher bekomme.
bisher sieht es nicht gut aus

Kingston Value RAM KVR21E15S8/4I 4GB Arbeitsspeicher (2133MHz DDR4 ECC CL15 DIMM 1,2V)
4*4 verbaut
3 scheinen ein Samsung B die zu sein und einer vllt ein anderer, da die Serien Nummer nicht mit B anfängt und der Riegel 2 Wochen eher prodziert wurde. Ich habe also nicht getestet, ob dieser der Schlechte ist und die anderen ohne Ihn mehr erreichen könnten.

bekomme 2667MHz unter 1.2 Volt hin mit 16/16/16/16/36 timings. rest auf Auto trC ist dabei auf 62
16/15/15/36 habe ich auch geschafft, allerdings dauert das booten dort länger und es wird erst noch 2 Testläufe mit den 3 langen Pieptönen gefahren, bevor der Rechner dann wirklich bootet. Darauf würde ich gerne verzichten. Vorallem, wenn ich nur so gering bessere Timings damit bekomme

Bin ein bisschen enttäuscht, aber eigentlich ist das 2133MHz Ram und ich sollte zufrieden sein
1.35 anstatt 1.2 Volt machte auch keinen unterschied.
Noch jemand eine ide was ich probieren könnte? ich erwarte keine wunder, aber 2.999MHz bei 14er Timings wäre schon göttlich. Glaube das wird aber nichts
Habe den Ram damals für 38 Euro geschossen. Deswegen nutzte ich den

karenin schrieb:
500w sind eigentlich viel zu viel. Hatte vorher einen übertaktekten FX8320 und eine 290x und PSU jetzt weiterverwendet. Verbrauch mit 1700+580 ist jetzt fast genau um die Hälfte runter. Und das arme 600w Netzteil langweilt sich jetzt bei normaler Spieleauslastung bei ~40% von seinem Wirkungsgrad, was Verschwendung ist, da Netzteile zw 50 und 70 am effizientesten arbeiten. Kurz gesagt, größer ist nicht immer besser, wisse was du brauchst

@Reous, also laut Elmor ist die PROC inzwischen festgesetzt auf 53,3 bei Auto. Ob das fürs Prime gilt weiß ich allerdings nicht. Und die ganze PROC ist eh etwas undurchschaubar. D-Die mit 4x8 brauchen 96, 2x8 (also meine) laufen mit 53, während sie anscheinend für hohe Frequenzen 80 brauchen.. Oder es kann sein das diese Rückschlüße kompletter blödsinn sind, da meine Tests mit der völlig falschen VDDP (oder Timings, CAD, RTT etc) gemacht wurden... Frau Merkel würds Neuland nennen.

sag mir das mal
hatte vorher einen BE 955 übertaktet und eine GTX 470
jetzt einen Ryzen undervolted und eine 1070 undervolted
nutze ein Be Quiet E9-CM Straight Power 680Watt

vllt sollte ich mal auf ein SLI wechlsen
aber es läuft noch und ein neues Kaufen ist einfach Verschwendung.
Außer ich würde noch einen guten Preis für mein altes bekommen.
läuft seit 5 Jahren wunderbar...

karenin · 18.07.2017

500w sind eigentlich viel zu viel. Hatte vorher einen übertaktekten FX8320 und eine 290x und PSU jetzt weiterverwendet. Verbrauch mit 1700+580 ist jetzt fast genau um die Hälfte runter. Und das arme 600w Netzteil langweilt sich jetzt bei normaler Spieleauslastung bei ~40% von seinem Wirkungsgrad, was Verschwendung ist, da Netzteile zw 50 und 70 am effizientesten arbeiten. Kurz gesagt, größer ist nicht immer besser, wisse was du brauchst

@Reous, also laut Elmor ist die PROC inzwischen festgesetzt auf 53,3 bei Auto. Ob das fürs Prime gilt weiß ich allerdings nicht. Und die ganze PROC ist eh etwas undurchschaubar. D-Die mit 4x8 brauchen 96, 2x8 (also meine) laufen mit 53, während sie anscheinend für hohe Frequenzen 80 brauchen.. Oder es kann sein das diese Rückschlüße kompletter blödsinn sind, da meine Tests mit der völlig falschen VDDP (oder Timings, CAD, RTT etc) gemacht wurden... Frau Merkel würds Neuland nennen.

Smkking · 18.07.2017

Hallo

ich hab da ein "kleines" problem

ich habe seit ca 2-3 monaten mein ryzen 1700 und es läuft so rein gar nichts....

also fangen wir an

1.28v bei 3.8 mit standardkühler
1080gtx strix oc
enermax 900watt platin
1ssd und 1 sshd

so zum ram 16GB-Corsair-Vengeance-LPX-schwarz-DDR4-3600-DIMM-CL18-Dual-Kit

seit tag 1 lief es auf 3200 gab soweit keine probleme, danach sind die LEDs ausgefallen und habe das bios geupdated... das war dann ganz hinüber kam nur noch schwarzer bildschirm.

board eingeschickt und innerhalb 3 tagen neues bekommen.

das neue board lief dann auch soweit und mit 3200 aber dann kam das update mit mehr speicherünterstützung raus
BIOS 0805
Update AGESA to 1.0.0.6a

da ich 3600er ram habe und den auch nutzen möchte (ich nehme an verständlich fur jeden) habe ich es geupdated und habe jetzt blackscreens aus der hölle, mitten im spiel schwarzer bildschirm und startet neu...

hatte erst die vermutung das es am RAM liegen könnte oder netzteil (durch das erste board vllt einen schaden bekommen) habe es aber mit windows 10 ram test alles durch getestet kamen keine fehler. meine vermutung ist halt das bios und das kann ich nicht zurück flashen. hat jemand eine idee oder eine andere vermutung?

EDIT 1: habe alle monitoring programme entfernt.

English made by L.	Russian made by 1usmus	French mady by L.

[Sammelthread] ASUS Prime X370-Pro (AM4)

Experte

Mr AMD

Experte

Mr AMD

Experte

Mr AMD

Experte

Experte

Neuling

Enthusiast

Mr AMD

Enthusiast

Mr AMD

Neuling

Profi

Mr AMD

Enthusiast

Experte

Profi

Mr AMD

Enthusiast

Neuling

Profi

Mr AMD

Neuling

Neuling

Mr AMD

Enthusiast

Profi

Neuling

Ähnliche Themen
