Prime X370-Pro
(AMD X370)

Inhaltsverzeichnis:

Technische Daten:

CPU	AMD AM4 Socket AMD Ryzen™ 2nd Generation/Ryzen™ with Radeon™ Vega Graphics Ryzen™ 1st Generation/7th Generation A-series/Athlon X4 Processors Supports AM4 Socket 12/14 nm CPU Supports CPU up to 8 cores
Chipset	X370
Arbeitsspeicher	AMD Ryzen™ 2nd Generation/ Ryzen™ with Radeon™ Vega Graphics/ Ryzen™ 1st Generation Processors 4 x DIMM, Max. 64GB, DDR4 3200(O.C.)/3000(O.C.)/2933(O.C.)/2800(O.C.)/2666/2400/2133 MHz AMD 7th Generation A-Series/Athlon X4 Processors 4 x DIMM, Max. 64GB, DDR4 2400/2133 MHz Dual Channel Memory Architecture
Grafik	Integrated Graphics in the AMD Ryzen™ with Radeon™ Vega Graphics/ 7th Generation A-Series APU Multi-VGA output support : HDMI/DisplayPort ports - Supports HDMI 1.4b with max. resolution 4096 x 2160 @ 24 Hz / 2560 x 1600 @ 60 Hz - Supports DisplayPort 1.2 with max. resolution 4096 x 2160 @ 60 Hz
Erweiterungs- schächte	AMD Ryzen™ Processors 2 x PCIe 3.0/2.0 x16 (x16 or dual x8) AMD 7th Generation A-series/Athlon™ Processors 1 x PCIe 3.0/2.0 x16 (x8 mode) AMD X370 chipset 1 x PCIe 2.0 x16 (max at x4 mode) *3 3 x PCIe 2.0 x1
Speichersystem	AMD Ryzen™ Processors : 1 x M.2 Socket 3, with M key, type 2242/2260/2280/22110 storage devices support (SATA & PCIE 3.0 x 4 mode) AMD 7th Generation A-series/Athlon™ Processors : 1 x M.2 Socket 3, with M key, type 2242/2260/2280/22110 storage devices support (SATA & PCIE 3.0 x 2 mode) AMD X370 chipset : 8 x SATA 6Gb/s-Schnittstellen, grau, Unterstützen RAID 0, 1, 10

LAN	Intel® I211-AT, 1 x Gigabit LAN Controller(s) ASUS Turbo LAN Utility ASUS LAN Guard
Audio	Realtek® S1220A 8-Kanal High Definition Audio CODEC - Unterstützt : Anschlusserkennung, und Multistreaming, Technologien sowie automatische Geräteerkennung an der Gehäusevorderseite Audio Feature :
USB Schnittstellen	AMD Ryzen™/7th Generation A-series/Athlon™ Processors : 4 x USB 3.0 Schnittstellen (4 an der Gehäuserückseite, blau, Type-A) AMD X370 chipset : 1 x USB 3.1 Gen 2 front panel connector Schnittstellen 4 x USB 3.0 Schnittstellen (2 an der Gehäuserückseite, blau, 2 intern, Type-A + USB Type-CTM) 4 x USB 2.0 Schnittstellen (4 intern) ASMedia® USB 3.1 Gen 2 controller : 2 x USB 3.1 Schnittstellen (2 an der Gehäuserückseite, teal blue, Type-A)
Besondere Features	5-Way Optimization by Dual Intelligent Processors 5 - Whole system optimization with a single click! 5-Way Optimization tuning key perfectly consolidates TPU, EPU, DIGI+ VRM, Fan Xpert 4, and Turbo App together, providing better CPU performance, efficient power saving, precise digital power control, whole system cooling and even tailor your own app usages. ASUS 5X Protection III : - ASUS SafeSlot Core: Fortified PCIe Slot prevents damage - ASUS LANGuard: Protects against LAN surges, lightning strikes and static-electricity discharges! - ASUS Overvoltage Protection: World-class circuit-protecting power design - ASUS Stainless-Steel Back I/O: 3X corrosion-resistance for greater durability! - ASUS DIGI+ VRM: 10 Phase digital power design - ASUS Enhanced DRAM Overcurrent Protection - Short circuit damage prevention - ASUS ESD Guards - Enhanced ESD protection ASUS TPU : - Auto Tuning ASUS EPU : - EPU AURA : - Aura Lighting Control - Aura RGB Strip Headers - Aura Lighting Effects Synchronization with compatible ASUS ROG devices ASUS Exclusive Features : - AI Suite 3 - Ai Charger - Turbo LAN - PC Cleaner ASUS Quiet Thermal Solution : - Stylish Fanless-Design Kühlkörperlösung& MOS-Kühlkörper - ASUS Fan Xpert 4 ASUS EZ DIY : - ASUS O.C. Profile - ASUS CrashFree BIOS 3 - ASUS EZ Flash 3 - ASUS UEFI BIOS EZ Mode - Multi-language BIOS ASUS Q-Design : - ASUS Q-Shield - ASUS Q-Slot - ASUS Q-DIMM - ASUS Q-Connector Overclocking Protection : - ASUS C.P.R.(CPU Parameter Recall) Turbo App
Anschlüsse (Rückseite)	1 x PS/2 Tastatur/Maus Combo-Schnittstelle 1 x DisplayPort 1 x HDMI 1 x LAN (RJ45) Schnittstelle 1 x S/PDIF-Ausgang (optisch) 5 x Audio-Anschlüsse 2 x USB 3.1 Gen 2 (teal blue)Type-A 1 x USB 3.1 Gen 1 USB Type-CTM 5 x USB 3.1 Gen 1
Anschlüsse (Intern)	1 x USB 3.0-Anschluss unterstützt zusätzlich 2 USB 3.0-Schnittstellen (19-pin) 2 x USB 2.0-Anschlüsse unterstützen zusätzlich 4 USB 2.0-Schnittstellen 8 x SATA 6Gb/s-Schnittstellen 1 x Prozessorlüfteranschluss (1 x 4 -pin) 2 x Gehäuselüfteranschlüsse (2 x 4 -pin) 1 x Aura RGB Strip Header 1 x 24-Pin EATX Netzanschluss 1 x 8-Pin ATX 12V Netzanschluss 1 x M.2 Socket 3 with M Key, type 2242/2260/2280/22110 storage devices support (SATA mode & PCIE mode) 1 x Audio-Anschluss an der Gehäusevorderseite (AAFP) 1 x CPU OPT Fan connector(s) (1 x 4 -pin) 1 x AIO_PUMP connector (1 x 4 -pin) 1 x W_PUMP+ connector (1 x 4 -pin) 1 x Clear BIOS-Taste 1 x System panel(s) (Q-Connector) (Chassis intrusion header is inbuilt) 1 x 14-1 pin TPM connector 1 x COM port header 1 x USB 3.1 Gen 2 front panel connector
Zubehör	User's manual ASUS Q-Shield 4 x SATA 6Gb/s-Kabel 1 x M.2 Screw Package 1 x Supporting DVD 1 x SLI HB BRIDGE(2-WAY-M) 1 x Q-connector(s) (1 in 1)

Weitere und detailliertere Informationen gibt es auf der Herstellerseite.

Bilder:
Nach oben

weitere Bilder:

Uefi Bilder:
Nach oben

Bilder aus Bios 0504/0803

AI Tweaker

weitere Bilder:

Main / Exit

Advanced

Monitor

Boot

Tools

Software:
Nach oben

Nützliche Links
Nach oben

Reviews:
Nach oben

X370-Pro vs X470-Pro
Nach oben

Lohnt es sich auf das X470-Pro zu wechseln?
Es wird sich nur lohnen, wenn man aus seinem RAM das letzte bisschen Leistung heraus holen will.
Ansonsten gibt es keine großen Veränderungen im Vergleich zum X370-Pro.

+ Hohe RAM Takraten bis DDR4-3600 möglich (Nur in Slot A2,B2)
+ Geringerer Verbrauch (~ 5W weniger)
+ Zweiter M.2 Slot
+ Dritter Chassis Fan Anschluss
+ Erneut gutes VRM Design
+ Chipsatz Temperatur blieb immer unter 50°C (kann aber von Board zu Board schwanken)
= Gleiche BIOS Einstellungen
= Gleiche Bootzeit
- Keine hohen RAM Taktraten bei Vollbestückung möglich (max ~ DDR4-2933)
- Nur 6 SATA Ports
- Aktueller Preis von ~160 Euro
- BIOS Bugs vorhanden
- I/O Deckel lässt sich nur entfernen, wenn man auch den VRM Kühler demontiert

Tests / Vergleiche
Alle Tests sind Schnelltests mit teils Standardeinstellungen

RAM Overclocking Vergleich:
X370-Pro Bios 4008 | X470-Pro Bios 4008

RAMTest ~1000% Max 1.35v Dram Voltage	R5 1600X	R5 2400G	R7 2700X
Samsung B-Die X370-Pro X470-Pro	DDR4-3133 DDR4-3400	DDR4-3266 DDR4-3400	DDR4-3266 DDR4-3400
Hynix MFR X370-Pro X470-Pro	DDR4-3066 DDR4-3266	DDR4-3133 DDR4-3333	DDR4-3133 DDR4-3333

Höhere RAM Spannung mit optimierten Timings:

DDR4-3533

1600X

2700X

CPU Overclocking Vergleich:

X370-Pro Bios 4008 | X470-Pro Bios 4008
Prime95 1h min Voltage @ 4.00GHz | Cinebench bei gleichen Settings

Beide Boards nehmen sich nicht viel. Je nach CPU und Temperaturen schwanken die erreichten Ergebnisse leicht.

2700X	Prime95	Cinebench
X370-Pro X470-Pro	4GHz @ 1.162v 4GHz @ 1.137v	4.20GHz \| 1933 Punkte 4.20GHz \| 1921 Punkte

X470-Pro genauer angeschaut

Board
Klicken für größere Ansicht

VRM, AURA und Chipsatz

VRM
Kühler sind etwas länger, dafür aber niedriger geworden. Unter Last (4.00GHz, 2700X) sind sie nur Handwarm geworden.

Br0da schrieb:

Mit dem Prime-Pro bekommt man abermals ein sehr starkes VRM in Relation zum Preis.
Es sind in der Tat nur die NexFETs den powIRstages gewichen.
Ich würde mal behaupten dass jedenfalls mit Hinblick auf die VRM Hardware nur derjenige dem Aufpreis zum Hero zahlen muss, der Extrem OC betreiben will.

Zum Vergrößern anklicken....

Aura
Das Board besitzt 6 LEDs. Vier davon unter dem Chipsatz Kühler, zwei unter dem I/O Shield

Chipsatz
Das Pad ist im Vergleich zum X370 etwas größer, bedeckt aber immer noch nicht die komplette Fläche.
Die Temperatur blieb trotz warmen Raumtemperaturen (~25°C) immer unter 50°C.

Uefi / Downloads:
Nach oben

Offizielle Bios Dateien

- Please flash only with EZ Flash 3 Utility (Windows is not safe)
- Load and save default Settings before flashing
- Downgrade to an older AGESA Version is not possible with EZ Flash 3 Utility

Bios 6026
Update AMD AM4 AGESA V2 PI 1.2.0.6b
Improve system performance and stability
Add Renoir Support
Add Vermeer Support
Removed Bristol Ridge Support

Bios 5606
Support Windows 11 by default

Bios 5603
Improve system stability

Bios 5601
Update AGESA to ComboAM4 1.0.0.6
Improve system performance
Improve DRAM stability
Improve system stability
Improve system compatibility
Fixed AI suite 3 issue
Fixed HDMI and DP sound issue

Bios 5220
Update AGESA to ComboAM4 1.0.0.3ABBA

Bios 5216
1.Improve system performance.
2.Update AGESA to ComboAM4 1.0.0.3ABB
a.Fixes a compatibility issue with Destiny 2
b.Fixes an issue with certain Linux distros
c.Removes Gen 4 support when using Ryzen 3000 CPUs
3.Improves EZFlash performance to reduce boot time.

Bios 5204
Update AGESA to ComboAM4 1.0.0.3AB to improve compatibility.
Recommend updating the BIOS via EZ Flash

Bios 5008
Update AGESA to ComboAM4 1.0.0.2 to improve compatibility.
Recommend updating the BIOS via EZ Flash.

Bios 4801
Update AGESA to ComboAM4 0.0.7.2A for next-gen processors and to improve CPU compatibility

Bios 4602
Update AGESA to Combo-AM4 0.0.7.2 for the upcoming processors.
Added PBO Option in Ai Tweaker
Upate AMD chipset driver to 18.50.16 or later before updating BIOS if you use a Raven Ridge APU.
Alte Profile nicht laden. Diese sind inkompatibel und können zu einem Soft Brick führen!
Zurück flashen auf AGESA 1.0.0.6 über EZ Flash 3 ist nicht möglich.

Bios 4406
Update AGESA to Combo-AM4 0.0.7.0 for the upcoming processors and improve some CPU compatibility
Upate AMD chipset driver to 18.50.16 or later before updating BIOS if you use a Raven Ridge APU.
Alte Profile nicht laden. Diese sind inkompatibel und können zu einem Soft Brick führen!
Zurück flashen auf AGESA 1.0.0.6 über EZ Flash 3 ist nicht möglich.

Bios 4207
Update AGESA to PinnaclePI 1.0.0.6
Improve compatibility and performance with for Athlon™ with Radeon™ Vega Graphics Processors

Bios 4024
Improve system performance

Bios 4012
Improve system performance

Bios 4011
Update AGESA to PinnaclePI 1.0.0.2 + SMU 43.18

Bios 4008
Update AGESA to PinnaclePI 1.0.0.2

Bios 3907 BETA
Update AGESA to PinnaclePI 1.0.0.2

Bios 3805
Improve system performance

Bios 3803
Improve system performance
Update AGESA to PinnaclePI 1.0.0.0a

Bios 3404
Improve system performance

Bios 3203
Nicht auf das "neuste" 3203 Bios vom 25.01.18 updaten!
Bios ist vom 09.11.17 und war damals mit einigen Komponenten inkompatibel.

Bios 3402
Improve system stability

Bios 3401
Update AGESA to 1071 (Support for Raven Ridge APUs)
Ein zurück flashen auf eine ältere Version ist danach nicht mehr möglich

Bios 3203
Update AGESA to 1071 (Support for Raven Ridge APUs)
Bios wurde von Asus zurück gezogen.
Ein zurück flashen auf eine ältere Version ist danach nicht mehr möglich

Bios 1201
Improve system stability

Bios 1001
No changelog available

Bios 0902
Update AGESA to 1.0.0.6b
(Fixed PState Bug and PState Brick)

Bios 0812
Improve System stability (Removed CBS items)

Bios 0810
Enhance Memory Compatibility for Ryzen CPU
Improve LAN stability before entering to OS
Custom PState OC kann einen Bios Brick verursachen >>LINK<<

Bios 0807
Add CBS items
Custom PState OC kann einen Bios Brick verursachen >>LINK<<

Bios 0805
Update AGESA to 1.0.0.6a

Bios 0803 [BETA]
Update AGESA to 1.0.0.6

Bios 0801 [BETA]
Update AGESA to 1.0.0.6

Bios 0614 [BETA]
Improve system stability

Bios 0612
Improve system stability
Ein zurück flashen auf eine ältere Version ist danach nicht mehr möglich

Bios 0604
Update AGESA to 1.0.0.4a
Hinweis: Nicht flashen wenn ihr Kingston HyperX Ram verbaut habt

Bios 0515
Improve system stability.
Enhance memory compatibility
Improve CPU temperature monitor function

Bios 0511
Improve system performance
Make CPU temperature more precise

Bios 0504
Enhance memory compatibility

Bios 0502
Improve system stability

Downgrade mit offiziellem Bios

Bitte nur anwenden, wenn es mit dem internen EZ Flash 3 Utility nicht geht.
Anwendung auf eigene Gefahr

Anleitung und Bild:

- Originale Bios Datei herunterladen
- Umbenennen in zb. 1201.cap
- Bootbaren FAT32 USB Stick erstellen
- Bios Datei und Afudos auf den Stick kopieren
- Bios auf Werkseinstellungen zurück setzen
- Vom USB Stick booten
- Mit folgendem Befehl flashen. Ohne >><< Zeichen
- Falsche Eingabe der Befehle führt zum Brick!

>> afudos NameDerDatei.cap /x /p /b /n /k <<

afudos+NameDerDatei.cap+/x+/p+/b+/n+/k

+ steht für ein Leerzeichen

- Update kann mehrere Minuten dauern
- USB Stick entfernen und mit Strg+Alt+Entf neu starten
- Default Settings laden, neustarten und nochmal ein CMOS Reset durchführen. (Zur Fehlerreduzierung)

Bedeutung:
/x = Do not check ROM ID
/p = Program Boot Block
/b = Program Main BIOS
/n = Program NVRAM
/k = Program all non - critical blocks and ROM Holes.

RyZenPstateCalc by noko: Excel | XML
(Zum ermitteln der Hex-Werte für PState OC)

BIOS Modding / LuxxMod:
Nach oben

Bios selber modden / nach seinen Wünschen anpassen
Da jeder etwas andere Wünsche hat, wie das perfekte Bios aussieht, poste ich hier nun eine Anleitung zum selber machen.

Beachte:
Jegliche Änderung geschieht auf eigene Gefahr.
Ich bin nicht verantwortlich für Schäden während oder nach dem flashen.
Ihr könnt durch flasche Einstellungen (falsches Modding oder falsche Einstellungen in den freigeschaltenen Optionen) das Board bricken.

Diese Anleitung gilt nur für das Prime X370-Pro, sollte vom Prinzip her aber mit allen AMI Bios Versionen (AM4 Boards) funktionieren.

Anleitung BIOS Modding:
Nicht mehr aktuell!
©Reous/HWLuxx
If you copy this guide, dont forget to mention this thread.

English
made by L. Russian
made by 1usmus French
mady by L.

1: Benötigte Programme:

Originale BIOS Datei

AMIBCP 5.02.0023

UEFITool 0.21.5

Universal IFR Extractor v0.7.0

HxD Hex Editor

Flash Programme

[*]

2: Einstellungen mit AMIBCP freischalten:

Fertige von deinem Bios eine Kopie an.

Öffne AMIBCP und lade darin die Kopie deiner Bios Datei.

Unter "Setup Configuration" seht ihr die gleiche Struktur wie in eurem Bios.

Nun könnt ihr bestimmen ob ihr Einstellungen freischalten oder Einstellungen ausblenden wollt.

Um eine Einstellung auszublenden markiert ihr die entsprechende Zeile, macht bei der Spalte "Show" einen Doppelklick und ändert ihn auf "No"

Um eine Einstellung freizuschalten markiert ihr die entsprechende Zeile, macht bei der Spalte "Access/Use" einen Doppelklick und ändert ihn auf "USER" oder "Superuser" (beide Optionen haben die gleiche Wirkung)

AMD CBS Menü kann mit AMIBCP nicht freigeschalten werden. Siehe dazu Punkt 3+4.

Das Bios speichern, nachdem alle Änderungen durchgeführt wurden. Das speichern kann je nach System etwas dauern.

Durch Modifikationen am Bios geht die digitale Signatur verloren. Die Meldung mit OK bestätigen.

[*]

3: AMD CBS aus Bios extrahieren:

Öffne UEFITool und lade die zuvor abgespeicherte Bios Datei.

Öffne das Untermenü von AMI Aptio capsule.

Mache einen Rechsklick auf "UEFI image", wähle "Extract as is..." und speichere das Image ab.

Das abgespeicherte Image muss nun 2 KB (16.384 KB) kleiner sein als das original Image.

Öffne das extrahierte Image erneut im UEFITool.

Bis Bios 1201:

Öffne die Suche (Strg+F), gib bei "GUID" folgendes ein "F639D37E" und bestätige mit OK.

In der unteren Spalte "Messages" nun einen Doppelklick auf "GUID pattern "F639D37F-.....- ..." machen.

Ab Bios 3401:

Öffne die Suche (Strg+F), gib bei "GUID" folgendes ein "A5E369C8" und bestätige mit OK.

In der unteren Spalte "Messages" nun einen Doppelklick auf "GUID pattern "A5E369C8-.....- ..." machen.

Öffne das Untermenü vom Image "F639D37E..." (bzw "A5E369C8")

Mache einen Rechsklick auf die "PE32 image section" und speichere die Datei mit "Extract as is..." ab.

Die abgespeicherte Datei sollte nun so aussehen (Name "cbs" habe ich selbst gewählt).

Öffne nun den Universal IRF Extractor und lade die cbs.sct. Durch drücken auf Extract wird eine Text Datei (cbs IFR.txt) erstellt.

[*]

4: AMD CBS bearbeiten:

Öffne die zuvor extrahierte Textdatei. Darin wird die CBS Datei leserlich dargestellt.
Man sieht darin alle vorhandenen Einstellungen inklusive dem Hexcode.
Bei unseren Board sind nur 4 Optionen freigeschalten. Core Performance Boost, Memory interleaving, IOMMU und Global C-state Control (grün markiert)
Rot markiert sind Optionen, welche aktuell ausgeblendet sind.
Die Liste geht nach unten noch viel weiter.

Einzelne Einstellungen "Setting" sind folgendermaßen unterteilt:
Bezeichnung im Bios (grün), Einstellmöglicheiten (blau) und der dazugehörige Hexcode.
Diese lassen sich beliebig mit dem Hex Editor hin und her verschieben.
Man muss also nicht die kompletten Untermenüs freischalten, sondern kann zb das Setting "BankGroupSwap" aus dem Untermenü "UMC Common Options" einfach auf der Startseite einfügen.
Ebenso kann man vorhandene Settings in den Untermenüs verschwinden lassen.
Wichtig dafür ist nur, mit dem HxD Editor, den passenden Hexcode an der richtigen Stelle einzufügen.

Ist dies einem zu aufwendig, der kann auch einfach nur die Untermenüs freischalten.
Dazu einfach mit dem HxD Editor den Hexcode "46 02" (True) in "47 02" (False) umändern.

Hat man alle Änderungen durchgeführt und abgespeichert, empfiehlt es sich noch einmal eine Textdatei mit dem Universal IFR Extractor anzulegen.
Hat diese Textdatei die gleiche Größe (+/- 1 KB) wie die erste Textdatei, dann hat man alles richtig gemacht.
Hat die zweite Textdatei nur eine Größe von einem KB (1 KB), dann hat man einen Fehler gemacht und man muss noch einmal von vorne beginnen.

[*]

5: AMD CBS ins Bios einfügen:

Öffne wieder das UEFITool und lade dein Bios.

Suche den "GUID" "F639D37E-..." (bzw "A5E369C8-...")

Mache einen Rechsklick auf die "PE32 image section" und wähle "Replace as is..." aus.
Lade und öffne deine gemoddete CBS Datei. Es sollte danach wie folgt aussehen.

Bios abspeichern, indem ihr auf "File => Save Bios file..." klickt.
Ihr könnt nun auch einen vereinfachten Namen vergeben wie zb.: "0805Mod.rom"
Wichtig: Die Datei darf weiterhin nur 16.384 KB groß sein.

Fertig ist das gemoddete Bios.

[*]

6: Bios flashen:

Da die digitale Signatur nicht mehr vorhanden ist, ist es nicht mehr möglich das Bios über die interne EZ Flash Funktion zu flashen.
Wir müssen auf das AMI eigene Flashtool "AFUDOS" ausweichen.

Erstelle einen DOS Startup Disk
Stecke einen USB Stick ein, installiere "HP USB Boot Utility" und öffne danach das Programm "HP USB Disk Starage Format Tool".
Setze einen Haken bei "Create a DOS startup disk" und suche nach dem im Download enthaltenen "usbdos" Ordner.
Mit "Start" startet ihr den Formatierungsprozess.
(Alternatives Programm: Rufus)

Kopiere nun das Programm "AFUDOS" sowie das gemoddete Bios auf deinem USB Stick.

Starte den PC neu, lade und speichere im Bios die Standardeinstellungen.

Boote vom USB Stick aus.

Gib folgenden Befehl ein: "afudos xxxx.rom /GAN" (xxxx ersetzen durch den Namen, den ihr vorher vergeben habt).

Der Lese-, Löschen-, Schreib- und Verifizierungsprozess startet nun automatisch.

Entferne den USB Stick und starte den PC mit "Strg + Alt + Entf" neu.

Ich hoffe ihr hattet Erfolg

[*]
Gebricktes Board / Bios wiederherstellen:
©Reous/HWLuxx
If you copy this guide, dont forget to mention this thread.

Sollte der seltene Fall eintreten und ihr das Board brickt, gibt es keine kostenlose Möglichkeit mehr zur Rettung.
Durch ein modifiziertes Bios habt ihr auch keine Garantieansprüche mehr. Ob ihr es dennoch probiert ist euch überlassen.

Wer auf lange Sicht, sowie zukünftige Boards modifizieren will, der sollte sich auch entsprechende Hardware besorgen.
Die Rede ist von einem USB Flash Programmer.
Ich beschränke diese Anleitung auf den "Revelprog IS" Programmierer. Dieser ist einer von den teuren aber ist Hardware- und Softwaretechnisch ausgereift.

Auf dem Asus Prime X370-Pro ist ein Winbond 25Q128FW Bios Chip verbaut.
Man hat zwei Möglichkeiten diesen neu zu flashen.

SOIC8 Test Clip

JSPI1 Schnittstelle

[*]Letzteres ist die einfachere und schnellere Methode. Kabel lassen sich unkomplizierter einstecken als eine Klammer auf einem kleinen Chip anzubringen.

1: Was wird benötigt:

Zweiter Computer oder Laptop

USB Programmer

Verbindungskabel

Bios Datei

2: Verkabelung

JSPI1 mit USB Programmer verbinden.
Auf richtige Verkabelung achten. Pin1 zu Pin1, Pin2 zu Pin2, ... .

Nachdem man alles komplett angeschlossen hat, kann man zur Fixierung Tesa Klebeband außen herum wickeln.
Somit behält man auch nach entfernen der Kabel die richtige Pin Belegung bei.

3: BIOS flashen:

Software "REVELPROG-IS_v1-6" öffnen

Richtigen BIOS Chip auswählen

USB Kabel verbinden.

Als Funktionstest einmal den BIOS Chip lesen.

Originale BIOS Datei laden.

Durch klicken auf "Write buffer to memory" wird der Chip automatisch gelöscht, beschrieben und verifiziert.

USB Kabel entfernen.

Verbindungskabel zum USB Programmer entfernen.

Mainboard wurde erfolgreich wiederbelebt.

MODS - Anwendung auf eigene Gefahr.

BiosMod 5606X
BCLK Spread Spectrum freigeschaltet.
Erweiterte DC Lüftersteuerung für AIO_PUMP und W_PUMP
- Min Lüftergeschwindigkeit kann auf 0% reduziert werden (vorher 60%)
- Mittel Lüftergeschwindigkeit kann auf 0% reduziert werden (vorher 60%)
- Option Allow Fan Stop hinzugefügt
AMD CBS freigeschaltet
ASPM Support hinzugefügt
Weitere Optionen hinzugfügt

Anleitung zum flashen ist im Download enthalten.

Ältere Versionen

BiosMod 5603X
BCLK Spread Spectrum freigeschaltet.
Erweiterte DC Lüftersteuerung für AIO_PUMP und W_PUMP
- Min Lüftergeschwindigkeit kann auf 0% reduziert werden (vorher 60%)
- Mittel Lüftergeschwindigkeit kann auf 0% reduziert werden (vorher 60%)
- Option Allow Fan Stop hinzugefügt
- Max Temperatur von 75°C auf 85°C erhöht.
AMD CBS freigeschalten
ASPM Support hinzugefügt

Mod Profile 5220
Verwendbar mit dem originalen 5220 Bios (Nur verwendbar mit einer Zen2 CPU).

- BCLK Spread Spectrum Disabled

Mod Profile 5204
Verwendbar mit dem originalen 5204 Bios (Nur getestet mit einer Zen2 CPU).

- BGS Enabled / BGS_ALT Disabled (BGSen.CMO)
- BCLK Spread Spectrum Disabled (SS disabled.CMO)
- BCLK Spread Spectrum Disabled / BGS Enabled / BGS_ALT Disabled (SSdis BGSen.CMO)

BiosMod 5220X
BCLK Spread Spectrum freigeschalten.
Funktioniert nur mit einer Zen2 CPU!
Erweiterte DC Lüftersteuerung für AIO_PUMP und W_PUMP
- Min Lüftergeschwindigkeit kann auf 0% reduziert werden (vorher 60%)
- Mittel Lüftergeschwindigkeit kann auf 0% reduziert werden (vorher 60%)
- Option Allow Fan Stop hinzugefügt
AMD CBS freigeschalten (Advanced)

Anleitung zum flashen ist im Download enthalten.

Mod Profile 4602
Verwendbar mit dem originalen 4602 Bios.
Für bessere Performence mit Dual Rank RAM oder Vollbestückung 4x Single Rank RAM (Nur bei Verwendung von Auto Subtimings).

- BGS Enabled + BGS_Alt Disabled (BGS EnDis.CMO)

BiosMod 5204X
BCLK Spread Spectrum freigeschalten.
Funktioniert eventuell nur mit einer Zen2 CPU!
Erweiterte DC Lüftersteuerung für AIO_PUMP und W_PUMP
- Min Lüftergeschwindigkeit kann auf 0% reduziert werden (vorher 60%)
- Mittel Lüftergeschwindigkeit kann auf 0% reduziert werden (vorher 60%)
- Option Allow Fan Stop hinzugefügt
AMD CBS freigeschalten (Advanced)

Weitere Änderungen:

Anleitung zum flashen ist im Download enthalten.

Bios startet standardmäßig im "Advanced Mode"
BCLK Spread Spectrum hinzugefügt (Ai Tweaker)
VDDP Voltage hinzugefügt (Ai Tweaker)
C6 Mode hinzugefügt (CPU Configuration)
Asmedia USB 3.1 Battery Charging Support hinzugefügt (Onboard Devices Configuration)
AMD CBS freigeschalten (Advanced)
- Geänderte Hauptansicht
- Zen Common Options
- DF Common Options
- UMC Common Options
- NBIO Common Options
Erweiterte Booteinstellungen freigeschalten (Boot)

BiosMod 4602X
Erweiterte DC Lüftersteuerung für AIO_PUMP und W_PUMP
- Min Lüftergeschwindigkeit kann auf 0% reduziert werden (vorher 60%)
- Mittel Lüftergeschwindigkeit kann auf 0% reduziert werden (vorher 60%)
- Option Allow Fan Stop hinzugefügt
AMD CBS freigeschalten (Advanced)

Weitere Änderungen:

Anleitung zum flashen ist im Download enthalten.

Bios startet standardmäßig im "Advanced Mode"
VDDP Voltage hinzugefügt (Ai Tweaker)
C6 Mode hinzugefügt (CPU Configuration)
Asmedia USB 3.1 Battery Charging Support hinzugefügt (Onboard Devices Configuration)
AMD CBS freigeschalten (Advanced)
- Geänderte Hauptansicht
- Zen Common Options
- DF Common Options
- UMC Common Options
- NBIO Common Options
Erweiterte Booteinstellungen freigeschalten (Boot)

Mod Profile 4207
Verwendbar mit dem originalen 4207 Bios.
- Precision Boost Overdrive Enabled (PBOEnabled.CMO)
- Bus Speed Spread Spectrum Disabled + Precision Boost Overdrive Enabled (BusSS+PBO.CMO)
- Bus Speed Spread Spectrum Disabled (BusSpread.CMO)

BiosMod 4207X
Option für Bus Speed Spread Spectrum hinzugefügt
Erweiterte DC Lüftersteuerung für AIO_PUMP und W_PUMP
- Min Lüftergeschwindigkeit kann auf 0% reduziert werden (vorher 60%)
- Mittel Lüftergeschwindigkeit kann auf 0% reduziert werden (vorher 60%)
- Option Allow Fan Stop hinzugefügt
AMD CBS freigeschalten (Advanced)
- Inklusive Precision Boost Overdrive für Ryzen+

Weitere Änderungen:

Anleitung zum flashen ist im Download enthalten.

Bios startet standardmäßig im "Advanced Mode"
My Favorites entfernt
VDDP Voltage hinzugefügt (Ai Tweaker)
C6 Mode hinzugefügt (CPU Configuration)
Asmedia USB 3.1 Battery Charging Support hinzugefügt (Onboard Devices Configuration)
AMD CBS freigeschalten (Advanced)
- Geänderte Hauptansicht
- Zen Common Options
- DF Common Options
- UMC Common Options
- NBIO Common Options
- FCH Common Options
Erweiterte Booteinstellungen freigeschalten (Boot)

BiosMod 4008X v2

Option für Bus Speed Spread Spectrum hinzugefügt
Erweiterte DC Lüftersteuerung für AIO_PUMP und W_PUMP
- Min Lüftergeschwindigkeit kann auf 0% reduziert werden (vorher 60%)
- Mittel Lüftergeschwindigkeit kann auf 0% reduziert werden (vorher 60%)
- Option Allow Fan Stop hinzugefügt
AMD CBS freigeschalten (Advanced)

Weitere Änderungen:

Anleitung zum flashen ist im Download enthalten.

Bios startet standardmäßig im "Advanced Mode"
My Favorites entfernt
VDDP Voltage hinzugefügt (Ai Tweaker)
C6 Mode hinzugefügt (CPU Configuration)
Asmedia USB 3.1 Battery Charging Support hinzugefügt (Onboard Devices Configuration)
AMD CBS freigeschalten (Advanced)
- Geänderte Hauptansicht
- Zen Common Options
- DF Common Options
- UMC Common Options
- NBIO Common Options
- FCH Common Options
Erweiterte Booteinstellungen freigeschalten (Boot)

BiosMod 3907B BETA

Option für Bus Speed Spread Spectrum hinzugefügt
~~Option für HPET hinzugefügt~~
HPET bitte auf Auto oder Enabled lassen - Stabilitätsprobleme
Erweiterte DC Lüftersteuerung für AIO_PUMP und W_PUMP
- Min Lüftergeschwindigkeit kann auf 0% reduziert werden (vorher 60%)
- Mittel Lüftergeschwindigkeit kann auf 20% reduziert werden (vorher 60%)
- Option Allow Fan Stop hinzugefügt

Weitere Änderungen:

Bios startet standardmäßig im "Advanced Mode"
My Favorites entfernt
VDDP Voltage hinzugefügt (Ai Tweaker)
C6 Mode hinzugefügt (CPU Configuration)
Asmedia USB 3.1 Battery Charging Support hinzugefügt (Onboard Devices Configuration)
AMD CBS freigeschalten (Advanced)
- Geänderte Hauptansicht
- Zen Common Options
- DF Common Options
- UMC Common Options
- NBIO Common Options
- FCH Common Options
Erweiterte Booteinstellungen freigeschalten (Boot)

BiosMod 3803M

Option für Bus Speed Spread Spectrum hinzugefügt
Option für HPET hinzugefügt
Erweiterte DC Lüftersteuerung für AIO_PUMP und W_PUMP
- Min Lüftergeschwindigkeit kann auf 0% reduziert werden (vorher 60%)
- Mittel Lüftergeschwindigkeit kann auf 20% reduziert werden (vorher 60%)
- Option Allow Fan Stop hinzugefügt

Weitere Änderungen:

Zum testen:
~~XFR 2.0 Configuration~~
Mem P-State

Bios startet standardmäßig im "Advanced Mode"
My Favorites entfernt
VDDP Voltage hinzugefügt (Ai Tweaker)
C6 Mode hinzugefügt (CPU Configuration)
Asmedia USB 3.1 Battery Charging Support hinzugefügt (Onboard Devices Configuration)
AMD CBS freigeschalten (Advanced)
- Geänderte Hauptansicht
- Zen Common Options
- DF Common Options
- UMC Common Options
- NBIO Common Options
- FCH Common Options
Erweiterte Booteinstellungen freigeschalten (Boot)

BiosMod 1201M BETA

Option für Bus Speed Spread Spectrum hinzugefügt
Option für HPET hinzugefügt
Erweiterte Lüftersteuerung für AIO_PUMP und W_PUMP
- Min/Mittel Lüftergeschwindigkeit kann für DC Lüfter auf 20% reduziert werden (vorher 60%)
- Option Allow Fan Stop hinzugefügt
Alle Änderungen von den vorherigen Mods

BiosMod 1001M BETA
Bus speed ist jetzt bei ungefähr 100MHz
Alle Änderungen vom Bios 0902-1

BiosMod 0902-1

Bios startet standardmäßig im "Advanced Mode"
My Favorites entfernt
VDDP Voltage hinzugefügt (Ai Tweaker)
C6 Mode hinzugefügt (CPU Configuration)
Asmedia USB 3.1 Battery Charging Support hinzugefügt (Onboard Devices Configuration)
AMD CBS freigeschalten (Advanced)
- Geänderte Hauptansicht
- Zen Common Options
- DF Common Options
- UMC Common Options
- NBIO Common Options
- FCH Common Options
Erweiterte Booteinstellungen freigeschalten (Boot)

Overclocking
Nach oben

(1) Nicht höher als 1.425v (Allcore) einstellen (laut Robert Hallock, AMD). Eine höhere Spannung kann die Lebensdauer verkürzen.

Empfehlung: Sweet Spot ausloten und nicht darüber hinaus gehen.

(2) Spannung unter anderem für den Speichercontroller. Je höher der Ramtakt desto höhere Spannung wird benötigt.

Empfehlung: Je niedriger desto besser, maximal 1.10v[SUP]*1[/SUP].

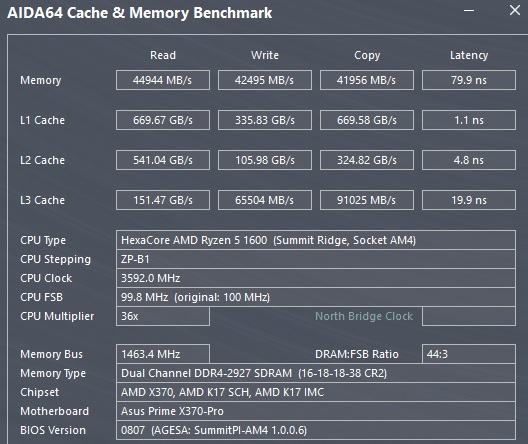

Eine zu hohe SOC Spannung kann zu Leistungsverlust im L3 Cache führen (Read, Write, Copy).

(3) Spannung für den Arbeitsspeicher. Laut Robert Hallock ist es möglich diese bis auf 1.50v zu erhöhen.

Empfehlung: Für 24/7 bis zu 1.35v.

(4) Hilfe um den Arbeitsspeicher stabil zu bekommen. Nicht höher als 96 Ohm gehen.

Empfehlung: Siehe Spoiler.
Dies sind nur Richtwerte.

Samsung B (SR)	2x8GB	53.3 Ohm
Samsung B (SR)	4x8GB	53.3 Ohm
Samsung B (DR)	2x16GB	80/96 Ohm
Samsung B (DR)	4x16GB	43.6 Ohm
Hynix A (DR)	2x8GB	53.3 Ohm
Hynix A (DR)	4x8GB	40 Ohm

(5) Leichte Erhöhung der Spannung hilft bei hohen RAM Taktraten.

(6) VTTDDR Spannung immer auf 50% der Ram Spannung einstellen. Bei RAM: 1.350v => VTTDDR: 0.675v.

(Wird ab Bios 0803 automatisch eingestellt)

Welche CPU Spannung ist die richtige?
Nach bisherigen Erfahrungen hat sich die SVI2 (CPU VDD) Spannung in HWInfo (Aida64 und HWMonitor) als am zuverlässigsten herausgestellt.
CPUz schwankt von Board zu Board sehr stark und ist daher als Richtwert nicht geeignet.
Weitere Infos siehe: HWInfo Entwickler Martin | Welche Spannungsangabe stimmt? - Planet3dnow

==> Der User barnacle2k hat mit einem Oszilloskop nachgemessen und nur Schwankungen im normalen Bereich festellen können ~3mV (0.003v).

barnacle2k schrieb:

Jedoch gewisse Schwankungen sind unvermeidlich bei großen CMOS Schaltungen, die Änderungsrate im Stromverbrauch kann absolut gigantische Ausmaße annehmen. Wir reden hier immerhin von ~6 Milliarden Transistoren die Schalten.

Update:
Messungen mit Fest eingestellter Spannung (Achtung NOCH feinere Skalierung):

IDLE

LOAD:

Zum Vergrößern anklicken....

Load Line Calibration
Zur besseren Spannungsstabilisierung kann man LLC verwenden.
Bei einer zu hoch gewählten LLC können Spannungsspitzen entstehen, welche die CPU beschädigen.

Hinweis: Bios Versionen bis einschließlich 0604 haben noch einen LLC Bug. Die CPU wird dann ab Level 2+ einfach abgeschalten.
(Freeze in Windows, Blackscreen in Windows, Kein Boot möglich bei Neustart oder nach betätigen des Reset Tasters)

Gefixt ab Bios 0612. Ein downgrade auf ältere Versionen ist vermutlich deshalb auch nicht mehr möglich.
Tritt weiterhin ein Blackscreen auf hat dies andere Ursachen.

CPU Load Line Calibration (0810):

SOC Load Line Calibration (0810):

Messpunkte für Digitalmultimeter:

Anwendung auf eigene Gefahr. Falsche Handhabung kann die Hardware zerstören.

BCLK Takt
Der BCLK Takt zeigt in Ausleseprogrammen nur ~99.80MHz an oder springt hin und her.
Hierbei handelt sich um einen Auslesefehler. Der Takt kann nicht durch einen hardwaretechnisch verbauten Sensor ausgelesen, sondern nur errechnet werden.
Quelle: Asus / HWInfo

Arbeitsspeicher übertakten
Bei hohen Taktraten kommt Ryzen am besten mit Samsung 8Gbit B-Die bestücktem Ram aus.
(Siehe: Die ultimate HARDWARELUXX Samsung 8Gbit B-Die Liste)

Hier noch eine sehr gute Anleitung, geschrieben von @Stunrise:
Anleitung zum analytischen Übertakten des Arbeitsspeichers

Programme um den Ram zu überprüfen, erstellt durch @emisarry42:
[Übersicht] Speichertestprogramme 2018

Anbei eine Liste zur Orientierung:

Hersteller	Rank	Maximaler Takt	Beispiele
Samsung	Single Dual	3200 - 3466 2933 - 3066	F4-3200C14D-16GTZ F4-3200C14D-32GTZ
Hynix	Single Dual	2933 - 3066 2800 - 2933	CMK16GX4M2B3200C16 -
Micron	Single Dual	2933 - 3066 2800 - 3066	- BLE2C8G4D30AEEA

Folgende Punkte sollten zum übertakten gegeben sein:
- Mindestens Bios 0805 installiert.
- Bei zwei Modulen immer Slot A2, B2 benutzen (Grau).
- Bei Ramtakt größer 2666 nur gerade CL Timings eingeben.
Weiterer Hinweis/Anleitung zum übertakten:

Mein Asus PRIME X370-PRO verhält sich "interessant". Man darf auf keinen Fall zu viele Settings auf einmal ändern beim RAM, dann geht nix mehr. Wenn man naber immer nur ein Setting ändert, speichert, neustartet, dann geht da tatsächlich was. Habe gerade testweise Kingston HyperX 3200 MHz drinnen, der jetzt schonmal 2666 MHz schafft. Erst die Latenzen recht konservativ gewählt, gespeichert, neugestartet, dann die Spannung auf 1,295V festgesetzt, gespeichert, neugestartet und dann die Frequenz auf 2666 MHz gesetzt und er startet einwandfrei.

Wenn ich alles auf einmal setze, dann geht nix. Mal weiter testen

Und weiter geht's 2933 MHZ ! Bei 3200 bootet er nicht. Mal sehen ob ich das noch irgendwie hinbekomme.

Quelle

RAM lässt sich nicht höher als 2133 takten
Lässt sich der Ram nicht höher als 2133 takten, so ist in den meisten Fällen ein defekter Ram Riegel die Ursache.
Folgende Punkte kann man probieren:
- Auch wenn die Ram Riegel eingerastet sind, lassen sie sich immer noch ein Stück weiter rein drücken.
- Ram Riegel quer tauschen
- Slot auf Verschmutzung überprüfen und gegebenfalls reinigen.
- Ram Riegel im gleichen Slot, einzeln testen. Startet der Rechner mit einem Riegel nicht, ist dieser defekt.

SOC Voltage
Die SOC Voltage wird ab einem Takt von DDR4-2800 automatisch auf 1.10v angehoben, davor jeweils in 0.05v Schritten erhöht. Diese Spannung sollte ausreichen um Taktraten von bis zu 3333+ zu erreichen.
Bei einigen Users hat sich eine zu hohe SOC Spannung (1.10v) aber auch als Ursache für Instabilitäten herausgestellt. Am besten ist es, die passende Spannung selbst heraus zu finden. Sprich von unten nach oben tasten, bis das System stabil ist.

CLDO_VDDP Voltage
In manchen Konfigurationen treten sogenannte Memory Holes auf. Das macht sich dann dadurch bemerkbar, dass das Mainboard z. B. mit 2933 und 3200 bootet, mit 3066 aber nicht. Memory Holes entstehen im Zusammenwirken von CPU und RAM und sind sehr individuell. Kontern kann man ein MH durch Verändern der CLDO_VDDP. (Quelle und Text von @curious)

(Aktuell nur verfügbar in Bios 0807, 0810, 3803+ und BiosMods)

Der Spannungsbereich, in dem man sich bewegen sollte, reicht von 700-1000mV. Da sich die Effekte dieser Spannung in einer Art Wellenform auswirken, ist ein Wert, der für eine Taktstufe passend ist, für die nächste vielleicht schon wieder ungeeignet. Außerdem gilt hier nicht "höher = besser". 940mV kann den gleichen positiven Effekt haben, wie 980mV, während z. B. 960mV nicht funktioniert.

Mit Verschieben der CLDO_VDDP kann man aber auch die Stabilität günstig, manchmal entscheidend beeinflussen. Da die 3333 MT/s aktuell die höchste erreichbare Taktstufe für Dual Rank B-die darstellen, ist sie nicht als "Loch" zwischen ansteigenden Taktstufen erkennbar. Wenn also die 3333 partout nicht booten wollen oder regelmäßig Fehler in Stresstests auftreten, kann man nach einem mV-Bereich suchen, der das behebt. Das ist aber ein äußerst zeitaufwendiges Vergnügen, da man sehr methodisch vorgehen muss und aufgrund der feinen Granulierung viele Stabilitätstests benötigt, um die Resultate unterscheiden zu können (Link1, Link2)

Ai Tweaker -> DRAM Timing Control -> CLDO_VDDP

Um den unter CLDO_VDDP eingegebenen Wert speichern zu können, ist ein Cold Reset vonnöten. Das geht folgendermaßen:
Im BIOS die Einstellungen speichern und neu starten (F10). Sobald der Bildschirm schwarz wird, die Reset Taste drücken und dann booten lassen. Der Reset muss erfolgen, nachdem die Einstellungen gespeichert wurden und bevor das Mainboard den Bootprozess beginnt

BankGroupSwap
Ab Bios 3803 ist diese Option Standardmäßig deaktiviert. Eine Änderung ist auch mit Mods nicht möglich.

Dies ist eine mit AGESA 1006 neu eingeführte Option, um noch etwas mehr Leistung aus dem Ram heraus zu holen (Nur verfügbar mit Bios 0807, 0810 und BiosMods). Durch deaktivieren dieser Option, nur bei Single Rank Rams, erhält man zum Beispiel in Spielen mehr FPS.
Bei Dual Rank sollte diese Option eingeschaltet bleiben.

pcgameshardware schrieb:
Für Besitzer von Single-Rank-RAM ist die Option "BankGroupSwap" einen Blick wert. Die Voreinstellung lautet "Auto", durch das Setzen auf "Disabled" verändern sich die Leistungswerte: Während Aida64 eher eine Verschlechterung signalisiert, sprechen praxisnahe Benchmarks gut auf die durchgeführte Änderung an: Das Komprimieren und Verschlüsseln unseres rund 3 GB großen Archivs nimmt 12 Sekunden weniger Zeit in Anspruch, was einer Verkürzung um 5 Prozent entspricht. Auch der Hexer Geralt läuft etwas flotter durch die Lande: Die Framerate in The Witcher 3 erhöht sich von 110,0 auf 113,6 Fps - ein Plus von immerhin 3 Prozent. Wie gewohnt verpufft der RAM-Effekt im GPU-Limit. Alle Ergebnisse in der Übersicht:

test
Quelle

Timings von "The Stilt"
Timings für DDR4-3200+, Samsung und Hynix (Getestet auf einem CH6. Werte nur zur Orientierung).
Den größten, messbaren Leistungssprung erreicht man damit, indem man die Werte "TrdrdScl_SM" und "TwrwrScl_SM" auf minimal 2 reduziert.

Getestet by The Stilt:

Samsung 8Gbit B-Die (Single Rank):

3200 Safe 1.35v

3200 Fast 1.35v

3333 Safe 1.35v

3333 Fast 1.35v

Hynix 8Gbit AFR/MFR (Single Rank):

AFR 3200 Safe 1.340v

AFR 3200 Extreme 1.405v

MFR 3200 Safe 1.365v

MFR 3200 Fast 1.390v

Nützliche Programme

Ryzen Timing Checker
Anzeige der wichtigsten Timings und Einstellungen
--Download v1.04--

Made by The Stilt

Ryzen DRAM Calculator
Hilfe um passende Timings, Spannungen, RTT, procODT und CAS_BUS Einstellungen zu finden.
--Download--

Made by @1usmus

Anleitung:
Overclock.net - An Overclocking Community - View Single Post - Ryzen DRAM Calculator 1.1.0 Beta 2 (overclocking DRAM on AM4)

SPD Checker / Writer
Programm un das SPD Profil vom Ram zu überprüfen, zu speichern oder zu flashen.
--Download v02--

Made by @elmor

spd_check.exe zum überprüfen bzw speichern
spd_write.exe zum flashen

Stabilitätstest
Prime95
HCI Memtest
RAM Test - Karhu Software
TPU MemTest64
Google Stresstest

Q&A
Nach oben

Blackscreen / Bluescreen im Idle oder bei geringer Last
Spontan auftretende Blackscreens im Idle oder bei geringer Last können durch Monitoring Tools oder OC Tools verursacht werden.
Bekannte Beispiele sind zb.: HWInfo, Asus Ai Suite oder auch der MSI Afterburner.
Im Zweifelsfall einfach alle Monitoring/OC Tools deaktivieren oder deinstallieren

CPU taktet nur auf 1.55GHz bzw auf 2.20GHz
Hierbei handelt es sich um einen PState Bug. Dieser betrifft alle AM4 Mainboards und tritt nun in manchen Fällen auf. Behoben ab Bios 0902 bis 1201. Bei neueren Version kann der Bug wieder auftreten.
Man kann es umgehen, indem man die CPU Spannung nur über den Offset einstellt ,OC Tools (zb ZenStates) verwendet oder über Custom PStates (Bios 0807/0810) einstellt.

Aura Beleuchtung funktioniert nicht mehr
Das Board verfügt über 8 RGB LEDs. Diese können softwarebedingt ausfallen.
Inzwischen gibt es ein inoffizielles Programm (made by elmor), mit desen Hilfe man die LEDs wieder zum Leben erwecken kann.

Download: AuraFix X370-Pro 1.0
Download: AuraFix X370-Pro 2.0
Das Programm wurde für das CH6 entwickelt, funktioniert aber nach minimaler Änderung auch mit dem Prime X370 Pro.

CPU P-States ändern [BETA]
Windows: Mit dem Programm ZenStates ist es möglich unter Windows Takt und Spannung für P0, P1 und P2 zu ändern.
Hinweise und Download im Spoiler:

Offizieller ASUS ZenStates Thread

ZenStates wurde ursprünglich für das Crosshair 6 Hero entwickelt, funktioniert aber auch mit dem Prime X370-Pro.
Es ist notwendig im Bios den CPU Multi und CPU Spannung auf Auto zu stellen!
Wenn eine Agesa Version älter als 1004 verwendet wird (älter als Bios 0604) ist es notwendig HPET zu aktivieren.

Windows 10: Energieplan auf Ausgewogen/Ausbalanciert stellen. Performance kann sich dadurch verschlechtern!
Windows 7: Net Framework 4 oder höher wird benötigt.

Bei Fehlermeldungen bei der Installation oder dem verwenden von ZenStates folgendes probieren: Rechtsklick auf jede einzelne .exe Datei - Eigenschaften - Allgemein - Bei Sicherheit auf Zulassen klicken - Übernehmen.

Einstellungsbereich:
Spannung P0-P2: 0.30625v - 1.550v
Multi P0/P1: 5.5x - 50x | P2: 3.66x - 33.33x

Download:
ZenStates 0.2 BETA
ZenStates 0.2.2 BETA
ZenStates 0.3.6691
ZenStates 0.4.6698
ZenStates 0.5.6706
ZenStates 0.6.6719
ZenStates 0.7.6747

elmor schrieb:

- Created a new method for storing settings, hopefully works better. Also has the advantage of being human readable XML (should be located under C:\ProgramData\ASUS ZenStates).
- Removed Performance Enhancer and replaced it with PPT/TDC/EDC control. They're inactive right now since I'm not able to reset back to default values at the moment.
- Again attempts to install/start the service at launch so you don't have to manage it yourself
- Added more details to the Event Log messages from AsusZsSrv for easier debugging
- Any settings are now only applied when the tray icon is initialized
- Added a "-min" switch for the software which is used for auto-starting. This means that by default when launching the application manually, the main window will be visible.
- The "Save" button now only appears when settings are not saved

Zum Vergrößern anklicken....

Das Setzen von "Apply at system start" aktiviert auch automatisch die Option "Try icon at system start"

BIOS: Ab Bios 3803 funktioniert das automatischer Heruntertakten auch im übertakteten Zustand.

Single Rank / Dual Rank + Verbaute Speicher ICs herausfinden
Öffne in CPUz den Reiter SPD.
Mit dem Programm Thaiphoon Burner ist es auch noch möglich zu sehen welche ICs verbaut sind.

Chipsatz Kühler

Auf dem Chipsatz Kühler befindet sich eine dünne Folie. Zur besseren Kühlung ist es zu empfehlen diese zu entfernen.	Der original Wärmeleitpad (15x15x1.5) des Kühlers deckt nur ca 2/3 der Fläche ab. Ein Austausch des Pads (20x20x1.5) hat in meinem Fall 4°C kühlere Temperaturen ergeben.

	54°C => 50°C - Minus Pad 8 (Reous) 72°C => 59°C - Alphacool ThermalPad (caidoo) 66°C => 36°C - HEATKILLER SB Rev3.0 Ni (SVI90: 1, 2) 65°C => 50°C - Kupferplatte Mod (Pikin) "Ich habe mir dann Kupferplatte mit den maßen 20x20x1,5mm bestellt und mit Wärmeleitpaste (auf den Chipsatz, sowie auf den Kühler) montiert und die Temps sind auch sehr gut. Zusätzlich auf der Rückseite des Kühlkörpers noch ein dickes Wärmeleitpad montiert. Die Plattengröße muss aus dem Pad natürlich herausgeschnitten werden, damit der Anpressdruck nicht zu hoch ist und der Kühlkörper gerade aufliegt. Die Platten kosten im 10er Pack ~1,80 Euro. LINK Lediglich die Anbringung des Kühlkörpers auf dem Board ist etwas schwieriger, da schließlich Kupfer nicht so gut haftet wie ein Pad"

Lüftersteuerung im Bios:
Die CPU sowie Pumpen Lüfter werden jeweils über eine Einstellung im Bios gesteuert.
Hinweis: Nach Durchführung des Q-Fan-Tunings gelten die neuen ermittelten Minimalwerte (%) vom Board.

USB ist im ausgeschaltenen Zustand weiterhin aktiv
Bei Windows ist Standardmäßig der "Schnellstart" aktiviert. Ist dieser aktiviert, bleiben auch die USB Ports aktiv, obwohl der PC herunter gefahren wurde. Ihr deaktiviert in folgendermaßen:

Energieoptionen öffnen
"Auswählen, was beim Drücken des Netschalters geschehen soll" drücken
"Einige Einstellungen sind momentan nicht verfügbar" drücken
Haken bei "Schnellstart aktivieren" entfernen
Änderungen speichern

Ryzen und X370 Anbindung (USB, PCIe, SATA, ...)
Text:
Ryzen Prozessor:
- 4x RAM
- 4x USB 3.0 (I/O Panel)
- M.2 Sockel PCIE x4 (x2 variert je nach Prozessor)
- PCIEX16_1 Slot:

PCIE x16 (bei einer verbauten Grafikkarte)
PCIE x8 (bei zwei verbauten Grafikkarten)
- PCIEX16_2 Slot:

PCIE x8 (auch bei Single Betrieb)

[*]

AMD X370:
- 8x SATA 3
- 2x USB 3.0 (Board)
- 4x USB 2.0 (Board)
- 1x USB 3.1 (Board/Frontpanel)
- 1x USB 3.0 (I/O Panel)
- 1x USB 3.0 Typ C (I/O Panel)
- 3x PCIE x1 Slots
- PCIEX16_3

PCIE X4 (Teilt sich die Bandbreite mit PCIEX1_1 und PCIEX1_3)

[*]
Bild:

Linien wurden zusammen geführt um es übersichtlicher zu halten.

Temperatursensoren
Das Mainboard verfügt über 7+1 Temperatursensoren. Nähere Informationen siehe Spoiler.

Mainboard:

Der Sensor befindet sich in der unteren rechten Ecke:

Chipsatz:

CPU Sockel:

Der Sensor sitzt direkt im Sockel

2x VRM CPU / 2x VRM SOC:

Das Board besitzt zwar VRM Sensoren, die angezeigten Werte sind allerdings fraglich.
HWInfo erkennt alle vier Sensoren, die Temperatur ist bei allen aber identisch.
Einfluss darauf nehmen kann man auch nur, wenn man von hinten einen Lüfter im Bereich der CPU VRMs montiert.

T-Sensor (extern):

Kontakte um einen Temperatursensor anzuschließen

Kein POST Bild bei Anschluss über Displayport
Im Uefi die Option Boot => CSM auf disabled stellen.
Durch deaktivieren dieser Option kann es zu Boot Problemen mit der Systemfestplatte kommen.

Uefi Update fehlgeschlagen
Das Board besitzt ASUS CrashFree BIOS 3.
Lade eine passende Uefi Version (Bios 0801 oder höher) herunter, benenne die Datei in "X370PRO.CAP" um und füge sie auf einem USB Stick ein.
Rechner einschalten, USB Stick einstecken, USB Stick wird durchsucht und öffnet automatisch den ASUS EZ Flash 3 Updater.
Hinweis: CrashFree BIOS 3 funktioniert nur, wenn folgender Screen erscheint:

Archiv:

Backplate entfernen
Die Backplate ist seit AM4 auf dem Board festgeklebt und lässt sich nicht sofort entfernen.
Im Spoiler ist eine Anleitung wie es am besten gehen sollte. Anwendung auf eigene Gefahr.
Bei neueren Modellen (Mai/Juni) ist die Backplate nicht mehr verklebt, sondern ganz normal verschraubt.

In manchen Fällen hilft es die Backplate vorher mit einem Fön zu erwärmem.
Auf die Verschraubungen abwechselnd von oben Druck ausüben (4x).

Gleichzeitig die Backplate von unten weg ziehen.

Klebereste am Board oder der Backplate lassen sich problemlos mit dem Finger entfernen.

Endergebnis

Cold Boot Bug
PC startet nicht mehr nachdem er stromlos war. ~~Eine wirkliche Lösung gibt es hierfür noch nicht.~~ ==> Auf Bios 0803+ updaten.
Man kann es aber folgendermaßen umgehen:

Man Muss den Ram so einstellen das er auch mit 1.20v startet.
Zb: DDR4-3200 CL14-14-14 1.35v läuft nur solange wie der PC am Strom angeschlossen ist.
Umgehen indem man entweder den Takt reduziert oder die Timings erhöht.
- DDR4-2933 CL14-14-14
- DDR4-3200 CL16-16-16

Kein Boot
Nach Änderungen im Uefi startet der Rechner nicht mehr.
Führe ein Uefi Reset durch. Beachte der Rechner benötigt danach bis zu 1:30min um neu zu starten.
Er durchläuft mehrere Reboots bis er die passenden Settings ermittelt hat.

Stromverbrauch:
Minimale Konfiguration: HD4550, SSD, Maus und Tastatur
- 41 Watt (Idle, Keine Last)
- 95 Watt (Ryzen 1700 3.0GHz @ 0.900v, Prime95)
- 133 Watt (Ryzen 1700 3.6GHz @ 1.145v, Prime95)

RAM Kompatibilität:
Nach oben

G . S k i l l
Serie	Größe	Geschwindigkeit	Möglicher Takt	User	Bios	Bezeichnung
Fortis	16GB	DDR4-2400 CL15-15-15	DDR4-2666 CL16	canada	3404	F4-2400C15D-16GFT
RipJaws V rot	16GB	DDR4-2800 CL15-15-15	DDR4-2800 CL16	kitano	0805	F4-2800C16D-16GRR
RipJaws 4 rot	16GB	DDR4-2800 CL16-16-16	DDR4-2800	t1kezZ	0805	F4-2800C15D-16GVR
RipJaws V rot	32GB	DDR4-3000 CL14-14-14	DDR4-3066	Cool McCool	0805	F4-3000C14Q-32GVR
RipJaws V rot	16GB	DDR4-3000 CL15-15-15	DDR4-2933 CL16	partygott272	0803	F4-3000C15D-16GVR
Trident Z silber/rot	16GB	DDR4-3000 CL15-16-16	DDR4-2933 CL20	MorLipf	3203	F4-3000C15D-16GTZB
RipJaws 4 blau	16GB	DDR4-3000 CL15-16-16	DDR4-3066 CL16	nur2003	3803	F4-3000C15D-16GRBB
RipJaws V rot	16GB	DDR4-3200 CL14-14-14	DDR4-3066	AW312	0803	F4-3200C14D-16GVR
Flare X schwarz	16GB	DDR4-3200 CL14-14-14	DDR4-2933 DDR4-3200 CL16 DDR4-3200 DDR4-3200 DDR4-3200	grysson Speedwood NoiseKiLLeR berndhkb Inka2k	0604 0803 0805 0805 3203	F4-3200C14D-16GFX
Trident Z silber/rot	16GB	DDR4-3200 CL14-14-14	DDR4-3200 DDR4-3333 DDR4-3333 DDR4-3466	gR3iF Chrissssssssss Bomm3l dargo	0805 0801 0805 0805	F4-3200C14D-16GTZ
G.Skill Trident Z RGB	16GB	DDR4-3200 CL14-14-14	DDR4-3200 DDR4-3200	Bronkov1c Diablokiller999	0810 4207	F4-3200C14D-16GTZR
Trident Z silber/rot	32GB	DDR4-3200 CL14-14-14	DDR4-2933 DDR4-2933 DDR4-3066 DDR4-3066	caidoo rekrats azuki CyR4DiS	0805 0801 0810 0810	F4-3200C14D-32GTZ
G.Skill Trident Z RGB	32GB	DDR4-3200 CL14-14-14	DDR4-2933	GorObrok	0805	F4-3200C14D-32GTZR
RipJaws V schwarz	16GB	DDR4-3200 CL15-15-15	DDR4-3200	pawelo	0805	F4-3200C15D-16GVK
Trident Z silber/weiß	16GB	DDR4-3200 CL15-15-15	DDR4-3333 CL16	Meriana	0801	F4-3200C15D-16GTZSW
Trident Z silber/rot	32GB	DDR4-3200 CL15-15-15	DDR4-3200	Kyrion	0801	F4-3200C15Q-32GTZ
Trident Z silber/rot	32GB	DDR4-3200 CL15-15-15	DDR4-3066 CL14	Reous	0807-2	F4-3200C15D-32GTZ
RipJaws V schwarz	16GB	DDR4-3200 CL16-16-16	DDR4-2933	LtFord	0801	F4-3200C16D-16GVK
Trident Z silber/rot	32GB	DDR4-3200 CL16-16-16	DDR4-3066	codeworkx	0801	F4-3200C16D-32GTZA
RipJaws V schwarz	16GB	DDR4-3200 CL16-18-18	DDR4-2933 DDR4-3066 DDR4-2933 DDR4-3066 DDR4-2933 DDR4-3000	IceK psych schnipp959 barnabeus Xontor icekeuter	0803 1201 0801 0801 0511 4008	F4-3200C16D-16GVKB
RipJaws V schwarz	16GB	DDR4-3200 CL16-18-18	DDR4-3066	Titan90	0803	F4-3200C16D-16GVGB
Trident Z RGB	16GB	DDR4-3200 CL16-18-18	DDR4-3066	Lord_Melchior	0801	F4-3200C16D-16GTZR
Trident Z silber/rot	16GB	DDR4-3200 CL16-18-18	DDR4-2933	PuMa0153	0801	F4-3200C16D-16GTZB
Trident Z silber/rot	32GB	DDR4-3200 CL16-18-18	DDR4-3133	Edion	4012	F4-3200C16D-16GTZB
RipJaws V schwarz	32GB	DDR4-3200 CL16-18-18	DDR4-2800	Silberfan	0805	F4-3200C16D-32GVK
Trident Z silber/rot	32GB	DDR4-3333 CL16-16-16	DDR4-3066	p1n0	0801	F4-3333C16D-32GTZKW
RipJaws V schwarz	16GB	DDR4-3400 CL16-18-18	DDR4-2933	karenin	0805-1	F4-3400C16D-16GVK
Trident Z RGB	32GB	DDR4-3466 CL16-18-18	DDR4-3066	frkazid	4207	F4-3466C16D-32GTZR
Trident Z silber/rot	16GB	DDR4-3600 CL15-15-15	DDR4-3200	ZinG	0801	F4-3600C15D-16GTZ
Trident Z silber/weiß	16GB	DDR4-3600 CL16-16-16	DDR4-3200	Why_me	0504	F4-3600C16D-16GTZSW
Trident Z RGB	16GB	DDR4-3600 CL16-16-16	DDR4-3200	Harrybert	0805	F4-3600C16D-16GTZR
Trident Z silber/rot	16GB	DDR4-3600 CL16-16-16	DDR4-3200 DDR4-3333	H96er Moving	0801 0801	F4-3600C16D-16GTZ
Trident Z silber/rot	16GB	DDR4-4133 CL19-21-21	DDR4-3200	audioslave	0805	F4-4133C19D-16GTZA

C o r s a i r
Serie	Größe	Geschwindigkeit	Möglicher Takt	User	Bios	Bezeichnung
Vengeance LPX schwarz	16GB	DDR4-2400 CL14-16-16	DDR4-2666 CL16	sun-man	0801	CMK16GX4M2A2400C14
Vengeance LPX schwarz	16GB	DDR4-3000 CL15-17-17	DDR4-2933 CL16 DDR4-3066 CL16 (v5.30) DDR4-2933 CL16 DDR4-3066 CL16 (v5.30) DDR4-2933 CL16	diwi08 gtlambert (1) Nanaran Beskarion augustus	0515 0805-1 0801 0902 0805	CMK16GX4M2B3000C15
Vengeance LPX rot	16GB	DDR4-3000 CL15-17-17	DDR4-2933 CL16 (v5.30)	nVoodoo	0805	CMK16GX4M2B3000C15R
Vengeance LPX schwarz	32GB	DDR4-3000 CL15-17-17	DDR4-2666 CL16 DDR4-2933 CL16 DDR4-2800 CL18	NoXPhasma diwi08 KaSpel	0515 0515 0801	CMK32GX4M2B3000C15
Vengeance LED weiß	32GB	DDR4-3000 CL15-17-17	DDR4-2800	illumi241	0801	CMK32GX4M2B3000C15
Vengeance LED rot	32GB	DDR4-3000 CL15-17-17	DDR4-2666	koschi	0801	CMU32GX4M2C3000C15R
Vengeance LPX schwarz	32GB	DDR4-3000 CL15-17-17	DDR4-2933 CL16 (v4.24)	Bobbyca	0805-1	CMK16GX4M2B3000C15
Vengeance LED weiß	64GB	DDR4-3000 CL15-17-17	DDR4-2800 CL16	Baerliner	0807	CMU64GX4M4C3000C15
Vengeance LPX schwarz	16GB	DDR4-3000 CL16-20-20	DDR4-3000 CL16 (v3.31)	monkkey	4602	CMK16GX4M2D3000C16
Vengeance LPX schwarz	16GB	DDR4-3200 CL16-18-18	DDR4-2933 CL14 (v4.24) DDR4-3000 (v.5.39) DDR4-3066 (v5.39) DDR4-3066 DDR4-3066 CL14 (v5.39) DDR4-3066 (v.5.39) DDR4-3333 (v6.39)	Mr.X pjgowtham Fathoum KenshiHH frkazid ts2011 fauli007	0805 4207 0810 0801 0902 3803 0803	CMK16GX4M2B3200C16
Vengeance LPX schwarz	16GB	DDR4-3600 CL18-19-19	DDR4-3333 DDR4-3333	Degan Harrybert	0801 0805	CMK16GX4M2B3600C18

K i n g s t o n
Serie	Größe	Geschwindigkeit	Möglicher Takt	User	Bios	Bezeichnung
ValueRAM	8GB	DDR4-2400 CL17-17-17	DDR4-2400	barnacle2k	0504	KVR24E17S8/8
HyperX Savage Rev.2	16GB	DDR4-2666 CL13-15-15	DDR4-2400	Raul232	0504	HX426C13SB2K2/16
HyperX Savage	32GB	DDR4-2666 CL15-15-15	DDR4-2666	Docbyte	0511	HX426C15SBK2/32
HyperX Fury schwarz	16GB	DDR4-2666 CL15-17-17	DDR4-2933	BK-Morpheus	0810	HX426C15FBK2/16
HyperX Predator	32GB	DDR4-3000 CL15-16-16	DDR4-2933	TheSebi41	0515	HX430C15PBK4/32

C r u c i a l
Serie	Größe	Geschwindigkeit	Möglicher Takt	User	Bios	Bezeichnung
Ballistix Sport LT grau	16GB	DDR4-2400 CL16-16-16	DDR4-3133 CL20	replikant0815 (1)	3803	BLS2C8G4D240FSB
Ballistix Sport LT rot	16GB	DDR4-2400 CL16-16-16	DDR4-2400	foxtrot	0504	BLS16G4D240FSE
Ballistix Sport LT weiß	16GB	DDR4-2400 CL16-16-16	DDR4-2933 CL18	timmaeh (1)	3803	BLS2C8G4D240FSC
Ballistix Sport LT rot	32GB	DDR4-2400 CL16-16-16	DDR4-2400	hacki	0502	BLS2C16G4D240FSE
Ballistix Elite	16GB	DDR4-2666 CL16-17-17	DDR4-2666 CL17	afro	0801	BLE2C8G4D26AFEA
Ballistix Sport LT rot	16GB	DDR4-2666 CL16-18-18	DDR4-3000	Reous	3803	BLS2C8G4D26BFSE
Ballistix Tactical	16GB	DDR4-3000 CL16	DDR4-2933	moki155	0801	BLT2C8G4D30AETA
Ballistix Sport LT grau	16GB	DDR4-2666 CL16-18-18	DDR4-3066	Hopie	4406	BLS2K8G4D26BFSBK

S a m s u n g
Serie	Größe	Geschwindigkeit	Möglicher Takt	User	Bios	Bezeichnung
---	32GB	DDR4-2133 CL15-15-15	DDR4-3066 CL16	Fusseltuch (1)	0801	M378A2K43BB1-CPB

P a t r i o t
Serie	Größe	Geschwindigkeit	Möglicher Takt	User	Bios	Bezeichnung
Viper 4	16GB	DDR4-3733 CL17-19-19	DDR4-3066 CL14	VincAlastor	0805	PV416G373C7K

Ergänzungen:

*1

Offizielle Angaben zur maximalen SOC Voltage gibt es momentan noch nicht.
Eine Anfrage an AMD ergab folgende Info. Da diese Werte allerdings ziemlich hoch erscheinen empfehle ich diese mit Vorsicht zu genießen.

AMD Support schrieb:
Thank you for the email.

I understand you have a query about the highest SOC voltage of Ryzen CPU.
The max voltage for this CPU is upto 1.4V.
So, you can set 1.2V but more than 1.4V may cause some damage for the CPU.
Thank you for contacting AMD.
In order to update this service request, please respond, leaving the service request reference intact.

Best regards,
AMD Global Customer Care

work in progress
Danke an alle für die tolle Mitarbeit

--Ansicht optimiert auf Mozilla Firefox--

karenin · 15.08.2017

Reous schrieb:
@karenin: Da steht im Prinzip das gleiche wie hier im Startpost. Wenn dann nur etwas ausführlicher

Die Ergebnisse unterscheiden sich aber doch recht deutlich (Vor allem DMM und Spannungsspitzen). Bei den Daten vom Startpost wars evtl noch ein früheres Bios? Alleine das man mit LLC5 nicht booten konnte, und der im Link dagegen LLC5 beinahe "empfiehlt".

Madrox187 · 15.08.2017

Mr.X schrieb:
Was hast du denn für einen Prozessor?
Deine Temperatur von 80 Grad scheint mir in der Kombination mit dem Kühler sehr hoch.
Ich habe den gleichen Kühler und komme mit meinem 1700er bei 3,8 Ghz auf maximal 65 Grad.
Allerdings brauche ich dazu "nur" 1,28 Volt.

Hast du es mal mit etwas weniger Spannung versucht?
Ich würde vielleicht auch mal schauen ob dein Kühler richtig sitzt

Ich tackte bei mir auch nur mit dem Ryzen Master Tool sofern ich die Leistung brauche.
Wenn du über das Bios tackten möchtest must über P-States tackten um zu erreichen das dir im Idle angezeigt wird das er wieder runtertacktet.

Ich habe den Ryzen 1700X. Der Kühler dürfte richtig sitzen, habe dies extra genau kontrolliert. Die Temperaturen liegen im Idle bei knapp 50 Grad.
Vielleicht habe ich zu hohe Volt eingestellt.

karenin · 15.08.2017

Madrox187 schrieb:
Die Temperaturen liegen im Idle bei knapp 50 Grad.

Welche Temperatur? Offset abgezogen?

Reous · 15.08.2017

@karenin:
Ja das im Startpost ist wirklich mit einem alten Bios aber...

Hab mir das ganze nochmal genauer angeschaut.
Jetzt lässt sich darüber streiten ob seine oder meine Messung sinnvoller ist. Ich hab jeweils im Bios die gleiche Spannung eingestellt und getestet wie sich die LLC Stufen verhalten.
Er hat zu jeder LLC Stufe auch eine andere Spannung im Bios eingestellt bis der SVI2 Wert immer identisch war. Mag möglicherweise das gleiche sein aber ich denke doch es verfälscht die Ergebnisse. Sprich LLC5 verhält sich anders bei 1.30625v als bei 1.25v.

Zu guter letzt kommt es auch drauf an mit was für einer CPU man testet (6 oder 8 Kerner).

Und zu der LLC5 "Empfehlung" sag ich besser nichts. Hier gehen die Meinungen auch weit auseinander. Spannungspitzen kommen wann sie wollen und nicht dann wenn man sie darum bittet.

karenin · 15.08.2017

Reous schrieb:
@karenin:
Ja das im Startpost ist wirklich mit einem alten Bios aber...
Hab mir das ganze nochmal genauer angeschaut.
Jetzt lässt sich darüber streiten ob seine oder meine Messung sinnvoller ist. Ich hab jeweils im Bios die gleiche Spannung eingestellt und getestet wie sich die LLC Stufen verhalten.
Er hat zu jeder LLC Stufe auch eine andere Spannung im Bios eingestellt bis der SVI2 Wert immer identisch war. Mag möglicherweise das gleiche sein aber ich denke doch es verfälscht die Ergebnisse. Sprich LLC5 verhält sich anders bei 1.30625v als bei 1.25v.

Zu guter letzt kommt es auch drauf an mit was für einer CPU man testet (6 oder 8 Kerner).

Und zu der LLC5 "Empfehlung" sag ich besser nichts. Hier gehen die Meinungen auch weit auseinander. Spannungspitzen kommen wann sie wollen und nicht dann wenn man sie darum bittet.

Stimmt soweit, allerdings bootet deine Messung ja gar nicht auf LLC5 verglichen zu seinen. Legt also nahe dass an der LLC was geändert wurde mit den Bios Ver.

LLC ist doch im Prinzip auch nichts weiter als ein einstellbarer Wiederstand der die "Wellenspitzen abfedert" bzw in einer gewissen Grenze hält oder nicht?

Edit: Damit wir uns nicht missverstehen, ich empfehle LLC5 hier nicht ^^ Vor allem nicht den Anfängern. Das beste ist immer noch LLC Auto und die Spannung richtig ausloten. Wenn ich 1,35 einstelle hab ich an der SVI2 auch nur 1,28 oder so, kommt also aufs gleiche raus, Temp mäßig und sonstwie. Allerdings sieht es eben so aus, als ob 2 bis 4 jetzt zumindest brauchbar sind (und nicht mehr nur "extremlösungen" oder Einstellungen von denen man komplett abraten müsste weil sie teils nciht richtig funzen.) Wer also LLC3 + geringere Spannung als mit Auto einstellen will, kann das jetzt problemlos machen.

Mr.X · 15.08.2017

Madrox187 schrieb:
Ich habe den Ryzen 1700X. Der Kühler dürfte richtig sitzen, habe dies extra genau kontrolliert. Die Temperaturen liegen im Idle bei knapp 50 Grad.
Vielleicht habe ich zu hohe Volt eingestellt.

Ich habe Idle knapp 30 Grad und unter Last (ohne Stresstest) max. 53Grad
Da müsstest du aber sehr viel Strom anliegen haben.

Reous · 15.08.2017

@karenin
LLC war zu Anfangszeiten sehr buggy. Stichwort LLC Reset Bug, welcher die CPU deaktiviert hat.
Das ganze wurde mit 0612+ gefixt. (und wer hat das ganze gemeldet *schleim*)

Ich werde das bei Gelegenheit nochmal neu testen. Die Ergebnisse werden aber trotzdem von einander abweichen da andere CPU, anderer Takt und andere Spannung.

Madrox187 · 15.08.2017

Naja, ich verwende die neueste Version des Ryzen Master Tools, hab die aktuellste Bios-Version und Aida64 hat die Versionsnummer 5.92.4300.
Und alle zeigen die selbe Temperatur an. Soweit ich weiß wurde das 20 Grad Offset von AMD ja wieder deaktiviert, sollte also jetzt die tatsächliche Temperatur anzeigen.

Crush4r1337 · 15.08.2017

Mr.X schrieb:
Was hast du denn für einen Prozessor?
Deine Temperatur von 80 Grad scheint mir in der Kombination mit dem Kühler sehr hoch.
Ich habe den gleichen Kühler und komme mit meinem 1700er bei 3,8 Ghz auf maximal 65 Grad.
Allerdings brauche ich dazu "nur" 1,28 Volt.

Hast du es mal mit etwas weniger Spannung versucht?
Ich würde vielleicht auch mal schauen ob dein Kühler richtig sitzt

Ich tackte bei mir auch nur mit dem Ryzen Master Tool sofern ich die Leistung brauche.
Wenn du über das Bios tackten möchtest must über P-States tackten um zu erreichen das dir im Idle angezeigt wird das er wieder runtertacktet.

bitte nicht empfehlen bei dem board über p-states zu übertakten! ich habs gemacht und es ist ein bug vorhanden der das bios brickt! meins ist schon für die garantie versandfertig!

[Sammelthread] ASUS Prime X370-Pro (AM4) - Seite 182 <- ich habs zu spät gesehen. allerdings habe ich keine zu niedrige spannung angegeben. es ist also wirklich verbuggt!

replikant0815 · 15.08.2017

@karenin
@Reous

Der Lermite aus dem OC forum hatte doch auch mal einen sehr hübschen Graphen gepostet wo er die verschiedenen LLC Modi mit dem Oszilloskop getestet hat. Er sagte auch er könne absolut keine Spannungspitzen feststellen.

Zufälligen Leuten im Internet vertraue ich wenn sie ein Oszilloskop besitzen. :haha:

barnabeus · 15.08.2017

Hallo,

leider scheinen sich meine Ripjaws V und das Asus Prime nicht so wirklich zu verstehen

Ich bin immer noch auf der Suche nach einem möglichst flüssigen, Lag-freien System.

Ab und an habe ich immer noch Ruckler oder stottern in Spielen.
Besonders krass äußerst sich dies bei Rise of the Tomb Raider.
Im Benchmark ist dieses Stottern auch oft reproduzierbar wenn ich vorher ein anderes Spiel starte (zB WOW) und danach wieder TR.

Nach unzähligen Versuchen mit meinem G Skill Ripjaws V schwarz - F4-3200C16-16GVKB 2x 8GB Kit - Dual Rank - Samsung D habe ich folgende Settings raus gefunden die relativ wenig Fehler verursachen:

16-18-18-38-56 Rest Auto - CR 2 - Gear down disabled.
Soc 0,9625 V - Ram auf 1.30 V

Allerdings habe ich bei Aida 64 Benchmarks öfter hohe Abweichungen im L2 und L3 Cache.
Ich vermute das genau deshalb die Ruckler / Stotter auftreten.

Hier konnte man lesen das diese L2 / L3 Abweichungen von den Soc Einstellungen abhängen können.
Deshalb habe ich schon einige Einstellungen zwischen 0,900 bis 1,100 ausprobiert.
Aber immer wieder habe ich Ausreißer. Mal laufen die Benchmarks ein paar Mal durch - später wieder nicht.
Unterschiedliche Ram-Spannungen (zwischen 1.25 und 1.35) habe ich auch schon ausprobiert.

Was ich noch nicht testen konnte ist Bank Group Swap - obwohl ich Bios 08.07 geflasht habe, ist diese Einstellung "grau" und lässt sich nicht auswählen.
Liegt das ggf. an meinem Dual Rank Ram?

Treiber sind aktuell - hier würde mich brennend interessieren welche Treiber ihr für ein "flüssiges" System installiert habt.
Vielleicht liegt ja auch hier der Hund begraben? Obwohl ich Win 10 schon ein paar Mal neu installiert habe und verschiedene Treiber ausprobiert habe, selbst die Win10 Stock.

Freue mich über jede Anregung - befürchte aber das meine Kombo irgendwie nicht zusammen passt

Viele liebe Grüße

Barny

Als Anlage Aida 64 normal

Aida 64 L2 / L3 Sprünge

Reous · 15.08.2017

replikant0815 schrieb:
@karenin
@Reous

Der Lermite aus dem OC forum hatte doch auch mal einen sehr hübschen Graphen gepostet wo er die verschiedenen LLC Modi mit dem Oszilloskop getestet hat. Er sagte auch er könne absolut keine Spannungspitzen feststellen.

Zufälligen Leuten im Internet vertraue ich wenn sie ein Oszilloskop besitzen.

Es sind dort allgemein viele nützliche Posts aber sie gehen leider nach wenigen Tagen in den Tiefen des Threads verloren.
Wenn ich mich richtig erinnere waren diese Messungen nur über ein paar Minuten und mit nur einem Lastwechsel?
Aber das sollte jetzt hier nicht zum Thema werden. Es ist jedem selbst überlassen was er letzendlich einstellt.

barnabeus schrieb:
Ab und an habe ich immer noch Ruckler oder stottern in Spielen.
...
Allerdings habe ich bei Aida 64 Benchmarks öfter hohe Abweichungen im L2 und L3 Cache.
Ich vermute das genau deshalb die Ruckler / Stotter auftreten.

Was ich noch nicht testen konnte ist Bank Group Swap - obwohl ich Bios 08.07 geflasht habe, ist diese Einstellung "grau" und lässt sich nicht auswählen.
Liegt das ggf. an meinem Dual Rank Ram?

Hast du mal probiert ob es läuft, wenn du den Ramtakt reduzierst? zb auf 2666.
Dual Rank ist momentan immer noch schwer zu übertakten.

Hast du den 1600 auf 3.6GHz übertaktet oder läuft der auf Stock?

Kannst du mal ein Bild von der BankGroupSwap Einstellung machen? Normalerweise nur anklicken und auf Enabled stellen bzw wenn du nichts machst sollte es Standardmaßig auf Enabled stehen.

@Madrox187:
Schau mal bei HWInfo. Dort wird jeweils die Temperatur mit und ohne Offset angezeigt.

chargex · 15.08.2017

Hallo!

Hole mir morgen nen gebrauchten Rechner mit dem ASUS Prime X370-Pro / Ryzen 1700 ab, da der Besitzer nur schlechte/zuwenig Rams verbaut hat, haben wir uns auf einen sehr günstigen (für mich natürlich

) Preis geeinigt und er behält die Rams.

Daher suche ich Rams, die ich nicht übertakten muss oder sonstige Sondereinstellungen benötigen um Stabil zu laufen.

Der Einsatz ist als Zweitrechner zum Streamen/Encoden. Dachte an 16 GB DDR4 Ram, Budget auf Amazon wären ca 120-150 Euro, je nachdem was für den Einsatzbereich Sinn macht.

Da ich vermutlich für den Einsatz keine Hochleistungsteile brauche, und mir stabiler Betrieb wichtiger als 5% mehr Leistung sind und OC kein Thema ist, bitte ich darum dies zu beachten.

lg Chris

replikant0815 · 15.08.2017

@barnabeus

Kriegst du die Ruckler auch bei Stock Settings und niedrigerem Ram Takt?

Wie läuft denn 18-18-18-18-38 CR1 GearDown on? (Dual Rank mag eigentlich Gear Down glaub ich)

Checkst du jeweils in Rzyen Timing Checker ob er die Einstellungen korrekt übernimmt? CR und Geardown "klemmen" manchmal.

Sonstige Kniffe für Ram Stabilität wäre mit Proc_ODT rumspielen (40-80Ohm), VTTDDR Voltage minimal auf (Dram Voltage/2 + ein bisschen) erhöhen.

Du kannst die Ram Taktung per D.O.C.P und "einfach so" einstellen. Hast du beides probiert und mal alles bis auf DRAM voltage auf auto gelassen?

thomaswww · 15.08.2017

Kurze Rückmeldung: Nach BIOS Update von 0504 --> 0807 bootet das Board nicht mehr. RAM: Kingston HyperX Black Series. Bios Batterie raus, Clear RTC, nur mit einem Riegel starten, bringt alles nix. Es drehen sich die Lüfter, Power LED leuchtet, sonst passiert nix.

Geflasht habe ich über das BIOS mit Datei auf einem USB Stick.

Reous · 15.08.2017

chargex schrieb:
Daher suche ich Rams, die ich nicht übertakten muss oder sonstige Sondereinstellungen benötigen um Stabil zu laufen.
Der Einsatz ist als Zweitrechner zum Streamen/Encoden. Dachte an 16 GB DDR4 Ram, Budget auf Amazon wären ca 120-150 Euro, je nachdem was für den Einsatzbereich Sinn macht.

Dann sollte jedes 2133, 2400 oder 2666 Kit für dich infrage kommen (Ausnahme Kingston Hyper X Fury).
Alles darüber wäre offiziell OC und je nach Ram benötigt es auch extra Tweaking

thomaswww schrieb:
Kurze Rückmeldung: Nach BIOS Update von 0504 --> 0807 bootet das Board nicht mehr. RAM: Kingston HyperX Black Series. Bios Batterie raus, Clear RTC, nur mit einem Riegel starten, bringt alles nix. Es drehen sich die Lüfter, Power LED leuchtet, sonst passiert nix.

Ich dachte das Problem wäre gelöst, zumindest meinte ich schon User mit Fury Ram + 080x Bios gesehen zu haben.
Hattest du die Standard Einstellungen zuvor geladen?

chargex · 15.08.2017

Also kann ich die Gskill F4-2400C16D-16GFX Arbeitsspeicher FlareX DDR4 16GB (2x 8GB) schwarz von Amazon 139,98 ohne Bedenken bestellen? Hab ja mal iwo hier gelesen, dass die extra für Ryzen/Am4 sind.

Lieber 10 oder 20 Eur mehr investiert und dafür keine Hintergedanken, dass etwas rumzicken könnte.

barnabeus · 15.08.2017

@Reous
Hast du mal probiert ob es läuft, wenn du den Ramtakt reduzierst? zb auf 2666?

Ja - sogar bis auf 2133 runter - Fehler treten mit allen Einstellungen auf - auch 2666.

Hast du den 1600 auf 3.6GHz übertaktet oder läuft der auf Stock?

Läuft auf 3.6 Ghz momentan - aber auch das ist egal, Stock ebenfalls stottern

BankGroupSwap

Muss mich entschuldigen - habe eben noch einmal das komplette Bios durchforstet - ich habe jetzt
BankGroupSwap zum ersten Mal deaktivieren können. Keine Ahnung warum ich das vorher immer übersehen habe.
Man sieht manchmal einfach den Wald vor lauter Bäumen nicht......

@replikant0815

Kriegst du die Ruckler auch bei Stock Settings und niedrigerem Ram Takt?

Ja - bei allen Einstellungen

Wie läuft denn 18-18-18-18-38 CR1 GearDown on? (Dual Rank mag eigentlich Gear Down glaub ich)

CR1 mit und ohne Gear down wurde auch getestet - Habe aber das Gefühl das mit CR2 weniger Ruckler entstehen.

Checkst du jeweils in Rzyen Timing Checker

Ja - mach ich immer

Sonstige Kniffe für Ram Stabilität wäre mit Proc_ODT rumspielen (40-80Ohm), VTTDDR Voltage minimal auf (Dram Voltage/2 + ein bisschen) erhöhen

Proc ODT habe ich rumgespielt -allerdings noch nicht mit dem aktuellen Bios. VTTDDR habe ich immer auf die Hälfe eingestellt. Erhöhung müsste ich noch testen.

Du kannst die Ram Taktung per D.O.C.P und "einfach so" einstellen. Hast du beides probiert und mal alles bis auf DRAM voltage auf auto gelassen?

Ja - selbst die Auto-Einstellungen haben den Test nicht bestanden.

Noch mal zum BankGroupSwap:
Habe eben meinen ersten Aida64 Benchmark Test gestartet - ist das normal das die Memory Werte in den Keller rasseln? (Read von 44627 auf 41225 / Write von 44769 auf 38597 / Copy von 43005 auf 35591)

Edit:
Die L2/L3 Werte sind nach einer Runde Rise of Tomb Raider wieder in den Keller gerauscht - BankGroupSwap disabled nützt wohl auch nichts.

L_uk_e · 15.08.2017

Reous schrieb:
Ja eben nochmal getestet. Verbrauch ist der gleiche wie mit PState oder bei Standardtakt. Der Verbrauch ist nur höher, wenn du eine fixe Spannung einstellst.
In HWInfo ist die SVI2 Spannung die richtige.

Offset wird von dem Wert berechnet, welcher links daneben steht. In meinem Fall sind dies auch 1.375v.

Aber das kann auch nicht sein, dann hätte ich durchgehend 1.4V oder 1.81 oder sowas durchgehend im Windows.
ODer meinste du die SoC Voltage SVI2?
Und dann gibts noch die VDDCR Voltage...xD

replikant0815 · 15.08.2017

@barnabeus

Klingt wie ein hartnäckiger Fall. Alle Virenscan Optionen in Win mal manuell aus gemacht? Ryzen Master und andere Monitoring Programme laufen nicht?

Kannst du dir vielleicht irgendwo Ram ausleihen?

@Reous

"Offset wird von dem Wert berechnet, welcher links daneben steht. In meinem Fall sind dies auch 1.375v."

Verständisfrage: Bei der CPU Voltage steht bei dir im Bios links neben dem AUTO 1.375? Bei mir immer sowas wie 1.24V daher wundere ich mich.

thomaswww · 15.08.2017

Reous schrieb:
Ich dachte das Problem wäre gelöst, zumindest meinte ich schon User mit Fury Ram + 080x Bios gesehen zu haben.
Hattest du die Standard Einstellungen zuvor geladen?

Nein hatte ich nicht. Das Board hat nach 20 Minuten BIOS Batterie raus auch noch einmal gebootet.
Zuerst kam für eine kurze Zeit die Meldung "BIOS Error" oder so. Dann noch ein Neustart und es kam die Meldung "Press F1 for BIOS Setup". Das hab ich dann auch gemacht.

Im BIOS Setup (Bios 0807) alles eingestellt (Q-Fan, seriellen Port deaktiviert, Uhrzeit, sonst nix verändert), mit F10 Save & Exit. Neustart --> Nix. Wieder nur Lüfter drehen und Power LED leuchtet. Noch 20 mal versucht zu starten. 1 RAM Riegel, wieder Batterie raus, CLRRTC, etc...

Nun macht das Board gar nix mehr. Bringe es morgen zum Shop, wo ich alles zusammengebaut habe und hoffe, dass die mir kostenlos den RAM tauschen gegen 2666er RAM, der auf dem Board läuft. Aber wie ich den Laden kenne haben die nix auf Lager, muss erst bestellt werden, kommt dann nächste Woche oder so, also dieses Wochenende kann ich nix zocken, PC dann fast ne Woche weg. Dazu muss ich dann noch vom Chef frei bekommen und bezahle wieder schön viel Benzin für die Rumfahrerei. Frisst alles Zeit und Geld. Ich könnte kotzen.

vybz · 15.08.2017

karenin schrieb:
Irgendwo gab es doch mal ein User der Tests mit CoreParking gemacht hat? Ich finde die aber nirgendwo mehr. War das evtl nicht hier sondern bei OC.net?

- - - Updated - - -

vybz schrieb:

Nein leider ist es eins der Features, welche das Board vermissen lässt, kein Wake on USB/PS2

Zum Vergrößern anklicken....

Das kann man doch unter Advanced-APM einstellen? Wake on PS/2?

Also ich habe dafür keine Option im BIOS, (entdeckt). Falls es diese wirklich geben sollte, wäre ich über eine Rückmeldung denkbar, denn ich würde meinen PC auch gerne wieder per Keyboard starten und vermisse dieses Feature.

Chrissssssssss · 16.08.2017

Hallo Leute,
ich glaube ich brauche auch mal eure Hilfe.
Mein Rechner läuft nicht mehr so wie er lief. War eigentlich von Anfang an ja ganz zufrieden, sieht man ja auch in den Anfängen des threads, 1700x @3800 mit 1,25V. Speicher läuft auch ohne Probleme auf 3200. Das ganze schon seit Monaten. Eigentlich. Das ganze fing vor 3 Wochen. Nach einer Woche Rechner Abstinenz (war aber am Netz) startete der Rechner nicht mehr. BIOS Fehlermeldung , overclocking faild F1. Gut, ab ins BIOS , alles wieder eingestellt und gebootet. Seit dem sitze ich fast nur noch am BIOS und bin dort zugange weil ich anscheinend das selbe Probleme habe wie "barnabeus". Die spiele ruckeln zum teil, exe Fehler und zurück zum desktop oder gar bluescreen. Komme einfach nicht dahinter woran es liegen könnte. BIOS resetet, aktuelles BIOS drauf, auto Werte versucht, Spannungen erhöt, runtergetacktet, Windows neu, BIOS Werte manuell eingestellt. Habe mittlerweile total den Überblick verloren. Heute morgen hatte ich ich ihn dann entlich das er ohne Probleme läuft. Nach 2std aus gemacht, nachmittags mit nem Kollegen noch etwas zocken, wieder geruckel. Gefrustet aus gemacht und die Schnauze voll. Habe jetzt vor etwas zu schlafen und morgen mal ganz frisch an die Sache von vorne zu gehen. Vielleicht hat ja noch jemand einen Tipp wie ich an die Sache rangehen kann. Weiss nämlich nicht mehr so recht weiter da ich ich den Fehler auch nirgendwo zuordnen kann (CPU,RAM,GPU). Über sachdienliche Hinweise würde ich mich freuen.
Allen eine geruhsame Nacht.

Gesendet von meinem ZTE A2017G mit Tapatalk

Holzmann · 16.08.2017

Möglicherweise ist deine CPU Spannung nicht ausreichend ...

Chrissssssssss · 16.08.2017

Bin ich auch schon bis 1,4v hoch gegangen @3200

Habe momentan die
CPU @3600 1,3v
RAM @3200 1,35v
Soc 1,1v
Alles andere auf auto
Es ist 3std prime stabile bei 58 grad. Für mehr fehlt mir die Geduld. Aber keine 3 min. Zocken möglich da spätestens das geruckel anfängt.

@barnabeus
Was für eine graka hast du verbaut?

Habe nämlich einkomisches Gefühl. Irgendwie kommt es mir so vor als wenn dieses geruckel ganz extrem mit dx12 passiert. Dx11 geht noch und bei dx9 nur wenn ich vorher dx11/12 an hatte. Ist aber wie gesagt nur so ein Gefühl. Aber warum lief er heute morgen und am Nachmittag wieder nicht

Holzmann · 16.08.2017

Du meinst die CPU oder? RAM ab 1.45v

Welches Bios ist den drauf?

Chrissssssssss · 16.08.2017

0807

Gesendet von meinem ZTE A2017G mit Tapatalk

replikant0815 · 16.08.2017

Ich weiss nicht ob das allgemein bekannt ist, mir war es nicht:

Win10 nutzt per default eine Schnellstart Funktion. Das bedeutet dass herunterfahren und dann neu starten kein "echter" Neustart ist. Ich hatte mich gewundert weil mein ZenStates Software-Overclock manchmal am nächsten Morgen noch aktiv war obwohl ich den Rechner doch runtergefahren und aus gemacht hatte.

Für einen "echten" Neustart muss man Win booten und dann "Restart", also Neu starten durchführen.

Das kann man auch ausschalten. Power Settings/Choose what the Power Buttons do... dort gibt es "shutdown settings" und man kann "turn on fast startup" deaktivieren. Auf Computerbase hat jemand einen deutschen Screenshot Windows 10 Betriebszeit kann doch garnicht sein - ComputerBase Forum

Ich denke es ist vielleicht besser den Win Schnellstart auszuschalten solange man häufig am Bios rumfrickelt und das Bios noch Kinderkrankheiten hat.

Reous · 16.08.2017

chargex schrieb:
Also kann ich die Gskill F4-2400C16D-16GFX Arbeitsspeicher FlareX DDR4 16GB (2x 8GB) schwarz von Amazon 139,98 ohne Bedenken bestellen? Hab ja mal iwo hier gelesen, dass die extra für Ryzen/Am4 sind.

Ja diese sollten ohne weitere Probleme laufen.

L_uk_e schrieb:
Aber das kann auch nicht sein, dann hätte ich durchgehend 1.4V oder 1.81 oder sowas durchgehend im Windows.
ODer meinste du die SoC Voltage SVI2?
Und dann gibts noch die VDDCR Voltage...xD

Hier ist vermutlich wieder das gleiche Spiel wie mit dem CPU Takt. Es wird heruner getaktet aber nicht von dem Programm erkannt.
Zumindest unter Last würde ich nur nach dem CPU SVI2 Wert gehen.

replikant0815 schrieb:
@Reous
Verständisfrage: Bei der CPU Voltage steht bei dir im Bios links neben dem AUTO 1.375? Bei mir immer sowas wie 1.24V daher wundere ich mich.

Je nach CPU oder Einstellung steht da natürlich ein anderer Wert. Wenn ich einen Offset von -0.100 drauf gebe steht bei mir auch nicht mehr 1.375.

thomaswww schrieb:
Bringe es morgen zum Shop, wo ich alles zusammengebaut habe und hoffe, dass die mir kostenlos den RAM tauschen gegen 2666er RAM, ...

Ich wäre dankbar, wenn du dann das Ergebnis hier postest. Ob es dann wirklich am Ram lag oder an was andererm.

barnabeus schrieb:
Edit:
Die L2/L3 Werte sind nach einer Runde Rise of Tomb Raider wieder in den Keller gerauscht - BankGroupSwap disabled nützt wohl auch nichts.

Hier sind mal noch ein paar Punkte, welche du probieren könnest bzw beantworten.

- Ram auf Stabilität überprüfen
- Welches Energieprofil ist aktiviert? Gegebenfalls mal wechseln
- Onboard Sound probeweise deaktivieren
- Google Chrome im Hintergrund offen? Oder ist ein Video mit Adobe Flash Player aktiv?
- HWInfo im Hintergrund aktiv?
- Sind irgendwelche USB Adapter montiert?

barnabeus · 16.08.2017

@replikant0815
Ryzen Master habe ich nicht installiert, ich stelle alles im Bios ein.
Monitoring Programme laufen nicht beim spielen.

Am besten wäre wirklich mal ein Ram-Tausch - am liebsten wäre mir ein Test mit SR Samsung B-
Aber so einen hat niemand in meinem Bekannten Kreis. Ich hör mich mal um.

@chrissssssss

Ich habe die MSI GTX 1080 Gaming X - aber ich kann dir den Zahn gleich ziehen.
An der Grafikkarte liegt es nicht. Vorher war eine MSI RX 480 Gaming X installiert.
Der PC hatte mit der RX 480 das gleiche Verhalten.

Auch an Direct X 12 wird es nicht allein liegen - ich glaube zwar auch das besonders das stottern bei DX12 ausgeprägter ist,
aber zB bei WOW (DX11) gibt es auch Merkwürdigkeiten.
Ich porte zB nach Sturmwind - dort lande ich im Magierturm - laufe ich jetzt zum Ausgang bricht das Bild kurz von 60 auf ca 50 Frames ein.
Sicher - das ist nur kurz - aber immer wieder an dieser Stelle. Mein Notebook (I7 - 960M) bricht an dieser Stelle nicht ein.
Es gibt auch andere Stellen bei WOW die exact an der gleichen Stelle einbrechen.
Nicht das es unspielbar ist - aber nervig.

Daher habe ich auch die Vermutung das irgendetwas mit dem nachladen oder mit dem leeren des Speichers zu tun haben muss.

Meine geposteten Einstellungen haben das stottern zumindestens gemildert.
Aber diese L2 / L3 Sprümge bekomme ich nicht im Griff. Der Aida64 Benchmark läuft bei System Start noch normal.
Aber zB nach einem einzigen TR Benchmark ist er bereits wieder aus der Spur. (TR wurde natürlich vorher geschlossen)

Deine System-Abstürze hatte ich früher auch. Allerdings lag das bei mir wirklich an den Spannungen der CPU, Ram und Soc.
Minimal zu tief führten bereits Blackscreen oder Bluescreen. Das passiert momentan nicht mehr.
Allerdings meine ich das ein SOC auf 1.1 bei mir zu hoch ist und auch wieder zu erhöhten Rucklern führt.

Schwierige Geschichte - und so langsam verliere ich auch die Lust.
An einem Speicher-Tausch komm ich wohl nicht vorbei - sonst werde ich noch wahnsinnig... :eek:

- - - Updated - - -

Reous schrieb:
- Ram auf Stabilität überprüfen
- Welches Energieprofil ist aktiviert? Gegebenfalls mal wechseln
- Onboard Sound probeweise deaktivieren
- Google Chrome im Hintergrund offen? Oder ist ein Video mit Adobe Flash Player aktiv?
- HWInfo im Hintergrund aktiv?
- Sind irgendwelche USB Adapter montiert?

- Ram wurde unter DOS getestet - dauerte ca knapp 1 Stunde - ohne Fehler
- Energieprofile wurden nur Höchstleistung und Ryzen verwendet. Ryzen aber nur kurz - Alle Tests zu 98 % mit Höchstleistungs-Profil.
- Keine Anwendungen geöffnet - kein Chrome, Edge etc. -
- HW Info habe ich auch schon länger nicht mehr gestartet - arbeite z.Zt. nur noch mit Aida 64 - wird vor dem spielen aber auch geschlossen.
- Ja - es ist ein USB Adapter von Innatek installiert. Das war leider wegen meiner oculus nötig - das war nämlich ein anderes Problem.
Beim Kaltstart hat das Mainboard meine Maus nicht mehr erkannt. Nach umstecken war es dann ein Oculus Sensor der nie gefunden wurde.
Die Probleme sind jetzt Geschichte - an der Karte ist nur die Oculus angeschlossen.
Die Ruckler hatte ich aber auch schon vor der USB-Karte.

Edit:
Onboard-Soundkarte habe ich noch nicht deaktiviert. Reicht eine Deaktivierung im Geräte-Manager - oder muss die komplett deinstalliert werden?

Edit2:
Onboard-Soundkarte wurde deaktiviert. Probleme bleiben bestehen. Daran liegt es wohl auch nicht.

English made by L.	Russian made by 1usmus	French mady by L.

[Sammelthread] ASUS Prime X370-Pro (AM4)

Profi

Experte

Profi

Mr AMD

Profi

Enthusiast

Mr AMD

Experte

Neuling

Experte

Profi

Mr AMD

Experte

Experte

Enthusiast

Mr AMD

Experte

Profi

Urgestein

Experte

Enthusiast

Experte

Neuling

The Saint

Neuling

The Saint

Neuling

Experte

Mr AMD

Profi

Ähnliche Themen
