[Sammelthread] ASUS Prime X370-Pro (AM4)


Prime X370-Pro
(AMD X370)




Inhaltsverzeichnis:



Technische Daten:

CPUAMD AM4 Socket AMD Ryzen™ 2nd Generation/Ryzen™ with Radeon™ Vega Graphics
Ryzen™ 1st Generation/7th Generation A-series/Athlon X4 Processors
Supports AM4 Socket 12/14 nm CPU
Supports CPU up to 8 cores
ChipsetX370
ArbeitsspeicherAMD Ryzen™ 2nd Generation/ Ryzen™ with Radeon™ Vega Graphics/ Ryzen™ 1st Generation Processors
4 x DIMM, Max. 64GB, DDR4 3200(O.C.)/3000(O.C.)/2933(O.C.)/2800(O.C.)/2666/2400/2133 MHz
AMD 7th Generation A-Series/Athlon X4 Processors
4 x DIMM, Max. 64GB, DDR4 2400/2133 MHz
Dual Channel Memory Architecture
GrafikIntegrated Graphics in the AMD Ryzen™ with Radeon™ Vega Graphics/ 7th Generation A-Series APU
Multi-VGA output support : HDMI/DisplayPort ports
- Supports HDMI 1.4b with max. resolution 4096 x 2160 @ 24 Hz / 2560 x 1600 @ 60 Hz
- Supports DisplayPort 1.2 with max. resolution 4096 x 2160 @ 60 Hz
Erweiterungs-
schächte
AMD Ryzen™ Processors
2 x PCIe 3.0/2.0 x16 (x16 or dual x8)
AMD 7th Generation A-series/Athlon™ Processors
1 x PCIe 3.0/2.0 x16 (x8 mode)
AMD X370 chipset
1 x PCIe 2.0 x16 (max at x4 mode) *3
3 x PCIe 2.0 x1
SpeichersystemAMD Ryzen™ Processors :
1 x M.2 Socket 3, with M key, type 2242/2260/2280/22110 storage devices support (SATA & PCIE 3.0 x 4 mode)
AMD 7th Generation A-series/Athlon™ Processors :
1 x M.2 Socket 3, with M key, type 2242/2260/2280/22110 storage devices support (SATA & PCIE 3.0 x 2 mode)
AMD X370 chipset :
8 x SATA 6Gb/s-Schnittstellen, grau,
Unterstützen RAID 0, 1, 10
LANIntel® I211-AT, 1 x Gigabit LAN Controller(s)
ASUS Turbo LAN Utility
ASUS LAN Guard
AudioRealtek® S1220A 8-Kanal High Definition Audio CODEC
- Unterstützt : Anschlusserkennung, und Multistreaming, Technologien sowie automatische Geräteerkennung an der Gehäusevorderseite
Audio Feature :
USB
Schnittstellen
AMD Ryzen™/7th Generation A-series/Athlon™ Processors :
4 x USB 3.0 Schnittstellen (4 an der Gehäuserückseite, blau, Type-A)
AMD X370 chipset :
1 x USB 3.1 Gen 2 front panel connector Schnittstellen
4 x USB 3.0 Schnittstellen (2 an der Gehäuserückseite, blau, 2 intern, Type-A + USB Type-CTM)
4 x USB 2.0 Schnittstellen (4 intern)
ASMedia® USB 3.1 Gen 2 controller :
2 x USB 3.1 Schnittstellen (2 an der Gehäuserückseite, teal blue, Type-A)
Besondere
Features
5-Way Optimization by Dual Intelligent Processors 5
- Whole system optimization with a single click! 5-Way Optimization tuning key perfectly consolidates TPU, EPU, DIGI+ VRM, Fan Xpert 4, and Turbo App together, providing better CPU performance, efficient power saving, precise digital power control, whole system cooling and even tailor your own app usages.
ASUS 5X Protection III :
- ASUS SafeSlot Core: Fortified PCIe Slot prevents damage
- ASUS LANGuard: Protects against LAN surges, lightning strikes and static-electricity discharges!
- ASUS Overvoltage Protection: World-class circuit-protecting power design
- ASUS Stainless-Steel Back I/O: 3X corrosion-resistance for greater durability!
- ASUS DIGI+ VRM: 10 Phase digital power design
- ASUS Enhanced DRAM Overcurrent Protection - Short circuit damage prevention
- ASUS ESD Guards - Enhanced ESD protection
ASUS TPU :
- Auto Tuning
ASUS EPU :
- EPU
AURA :
- Aura Lighting Control
- Aura RGB Strip Headers
- Aura Lighting Effects Synchronization with compatible ASUS ROG devices
ASUS Exclusive Features :
- AI Suite 3
- Ai Charger
- Turbo LAN
- PC Cleaner
ASUS Quiet Thermal Solution :
- Stylish Fanless-Design Kühlkörperlösung& MOS-Kühlkörper
- ASUS Fan Xpert 4
ASUS EZ DIY :
- ASUS O.C. Profile
- ASUS CrashFree BIOS 3
- ASUS EZ Flash 3
- ASUS UEFI BIOS EZ Mode
- Multi-language BIOS
ASUS Q-Design :
- ASUS Q-Shield
- ASUS Q-Slot
- ASUS Q-DIMM
- ASUS Q-Connector
Overclocking Protection :
- ASUS C.P.R.(CPU Parameter Recall)
Turbo App
Anschlüsse
(Rückseite)
1 x PS/2 Tastatur/Maus Combo-Schnittstelle
1 x DisplayPort
1 x HDMI
1 x LAN (RJ45) Schnittstelle
1 x S/PDIF-Ausgang (optisch)
5 x Audio-Anschlüsse
2 x USB 3.1 Gen 2 (teal blue)Type-A
1 x USB 3.1 Gen 1 USB Type-CTM
5 x USB 3.1 Gen 1
Anschlüsse
(Intern)
1 x USB 3.0-Anschluss unterstützt zusätzlich 2 USB 3.0-Schnittstellen (19-pin)
2 x USB 2.0-Anschlüsse unterstützen zusätzlich 4 USB 2.0-Schnittstellen
8 x SATA 6Gb/s-Schnittstellen
1 x Prozessorlüfteranschluss (1 x 4 -pin)
2 x Gehäuselüfteranschlüsse (2 x 4 -pin)
1 x Aura RGB Strip Header
1 x 24-Pin EATX Netzanschluss
1 x 8-Pin ATX 12V Netzanschluss
1 x M.2 Socket 3 with M Key, type 2242/2260/2280/22110 storage devices support (SATA mode & PCIE mode)
1 x Audio-Anschluss an der Gehäusevorderseite (AAFP)
1 x CPU OPT Fan connector(s) (1 x 4 -pin)
1 x AIO_PUMP connector (1 x 4 -pin)
1 x W_PUMP+ connector (1 x 4 -pin)
1 x Clear BIOS-Taste
1 x System panel(s) (Q-Connector) (Chassis intrusion header is inbuilt)
1 x 14-1 pin TPM connector
1 x COM port header
1 x USB 3.1 Gen 2 front panel connector
ZubehörUser's manual
ASUS Q-Shield
4 x SATA 6Gb/s-Kabel
1 x M.2 Screw Package
1 x Supporting DVD
1 x SLI HB BRIDGE(2-WAY-M)
1 x Q-connector(s) (1 in 1)
  • Weitere und detailliertere Informationen gibt es auf der Herstellerseite.




Bilder:
Nach oben

weitere Bilder:




Uefi Bilder:
Nach oben

Bilder aus Bios 0504/0803

AI Tweaker

weitere Bilder:
Main / Exit

Advanced

Monitor

Boot

Tools




Software:
Nach oben





Nützliche Links
Nach oben



Reviews:
Nach oben




X370-Pro vs X470-Pro
Nach oben

  • Lohnt es sich auf das X470-Pro zu wechseln?
    Es wird sich nur lohnen, wenn man aus seinem RAM das letzte bisschen Leistung heraus holen will.
    Ansonsten gibt es keine großen Veränderungen im Vergleich zum X370-Pro.
    + Hohe RAM Takraten bis DDR4-3600 möglich (Nur in Slot A2,B2)
    + Geringerer Verbrauch (~ 5W weniger)
    + Zweiter M.2 Slot
    + Dritter Chassis Fan Anschluss
    + Erneut gutes VRM Design
    + Chipsatz Temperatur blieb immer unter 50°C (kann aber von Board zu Board schwanken)
    = Gleiche BIOS Einstellungen
    = Gleiche Bootzeit
    - Keine hohen RAM Taktraten bei Vollbestückung möglich (max ~ DDR4-2933)
    - Nur 6 SATA Ports
    - Aktueller Preis von ~160 Euro
    - BIOS Bugs vorhanden
    - I/O Deckel lässt sich nur entfernen, wenn man auch den VRM Kühler demontiert

  • Tests / Vergleiche
    Alle Tests sind Schnelltests mit teils Standardeinstellungen

    RAM Overclocking Vergleich:
    X370-Pro Bios 4008 | X470-Pro Bios 4008
    RAMTest ~1000%
    Max 1.35v Dram Voltage
    R5 1600X​
    R5 2400G​
    R7 2700X​
    Samsung B-Die
    X370-Pro
    X470-Pro


    DDR4-3133
    DDR4-3400​
    DDR4-3266
    DDR4-3400​
    DDR4-3266
    DDR4-3400​
    Hynix MFR
    X370-Pro
    X470-Pro


    DDR4-3066
    DDR4-3266​
    DDR4-3133
    DDR4-3333​
    DDR4-3133
    DDR4-3333​

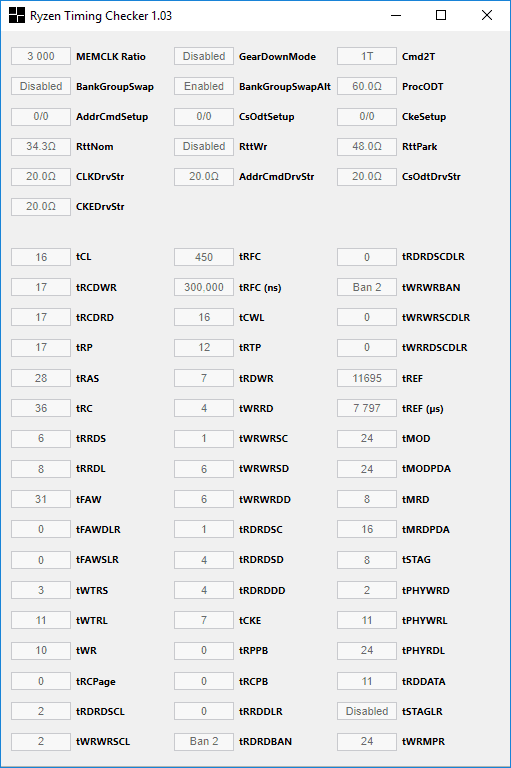

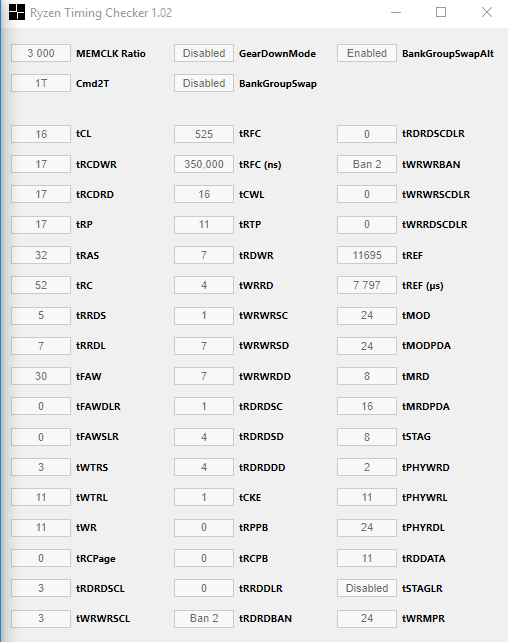

    Höhere RAM Spannung mit optimierten Timings:
    DDR4-3533​



    CPU Overclocking Vergleich:
    X370-Pro Bios 4008 | X470-Pro Bios 4008
    Prime95 1h min Voltage @ 4.00GHz | Cinebench bei gleichen Settings


    Beide Boards nehmen sich nicht viel. Je nach CPU und Temperaturen schwanken die erreichten Ergebnisse leicht.
    2700X​
    Prime95​
    Cinebench​
    X370-Pro
    X470-Pro
    4.20GHz | 1933 Punkte
    4.20GHz | 1921 Punkte

  • X470-Pro genauer angeschaut

    Board
    Klicken für größere Ansicht


    VRM, AURA und Chipsatz
    VRM
    Kühler sind etwas länger, dafür aber niedriger geworden. Unter Last (4.00GHz, 2700X) sind sie nur Handwarm geworden.
    Br0da schrieb:
    Mit dem Prime-Pro bekommt man abermals ein sehr starkes VRM in Relation zum Preis.
    Es sind in der Tat nur die NexFETs den powIRstages gewichen.
    Ich würde mal behaupten dass jedenfalls mit Hinblick auf die VRM Hardware nur derjenige dem Aufpreis zum Hero zahlen muss, der Extrem OC betreiben will.



    Aura
    Das Board besitzt 6 LEDs. Vier davon unter dem Chipsatz Kühler, zwei unter dem I/O Shield



    Chipsatz
    Das Pad ist im Vergleich zum X370 etwas größer, bedeckt aber immer noch nicht die komplette Fläche.
    Die Temperatur blieb trotz warmen Raumtemperaturen (~25°C) immer unter 50°C.



Uefi / Downloads:
Nach oben

Offizielle Bios Dateien
- Please flash only with EZ Flash 3 Utility (Windows is not safe)
- Load and save default Settings before flashing
- Downgrade to an older AGESA Version is not possible with EZ Flash 3 Utility

Bios 6026
Update AMD AM4 AGESA V2 PI 1.2.0.6b
Improve system performance and stability
Add Renoir Support
Add Vermeer Support
Removed Bristol Ridge Support

Bios 5606
Support Windows 11 by default

Bios 5603
Improve system stability

Bios 5601
Update AGESA to ComboAM4 1.0.0.6
Improve system performance
Improve DRAM stability
Improve system stability
Improve system compatibility
Fixed AI suite 3 issue
Fixed HDMI and DP sound issue

Bios 5220
Update AGESA to ComboAM4 1.0.0.3ABBA


Bios 5216
1.Improve system performance.
2.Update AGESA to ComboAM4 1.0.0.3ABB
a.Fixes a compatibility issue with Destiny 2
b.Fixes an issue with certain Linux distros
c.Removes Gen 4 support when using Ryzen 3000 CPUs
3.Improves EZFlash performance to reduce boot time.

Bios 5204
Update AGESA to ComboAM4 1.0.0.3AB to improve compatibility.
Recommend updating the BIOS via EZ Flash

Bios 5008
Update AGESA to ComboAM4 1.0.0.2 to improve compatibility.
Recommend updating the BIOS via EZ Flash.

Bios 4801
Update AGESA to ComboAM4 0.0.7.2A for next-gen processors and to improve CPU compatibility

Bios 4602
Update AGESA to Combo-AM4 0.0.7.2 for the upcoming processors.
Added PBO Option in Ai Tweaker
Upate AMD chipset driver to 18.50.16 or later before updating BIOS if you use a Raven Ridge APU.
Alte Profile nicht laden. Diese sind inkompatibel und können zu einem Soft Brick führen!
Zurück flashen auf AGESA 1.0.0.6 über EZ Flash 3 ist nicht möglich.


Bios 4406
Update AGESA to Combo-AM4 0.0.7.0 for the upcoming processors and improve some CPU compatibility
Upate AMD chipset driver to 18.50.16 or later before updating BIOS if you use a Raven Ridge APU.
Alte Profile nicht laden. Diese sind inkompatibel und können zu einem Soft Brick führen!
Zurück flashen auf AGESA 1.0.0.6 über EZ Flash 3 ist nicht möglich.


Bios 4207
Update AGESA to PinnaclePI 1.0.0.6
Improve compatibility and performance with for Athlon™ with Radeon™ Vega Graphics Processors

Bios 4024
Improve system performance

Bios 4012
Improve system performance

Bios 4011
Update AGESA to PinnaclePI 1.0.0.2 + SMU 43.18

Bios 4008
Update AGESA to PinnaclePI 1.0.0.2

Bios 3907 BETA
Update AGESA to PinnaclePI 1.0.0.2

Bios 3805
Improve system performance

Bios 3803
Improve system performance
Update AGESA to PinnaclePI 1.0.0.0a

Bios 3404
Improve system performance

Bios 3203
Nicht auf das "neuste" 3203 Bios vom 25.01.18 updaten!
Bios ist vom 09.11.17 und war damals mit einigen Komponenten inkompatibel.


Bios 3402
Improve system stability

Bios 3401
Update AGESA to 1071 (Support for Raven Ridge APUs)
Ein zurück flashen auf eine ältere Version ist danach nicht mehr möglich

Bios 3203
Update AGESA to 1071 (Support for Raven Ridge APUs)
Bios wurde von Asus zurück gezogen.
Ein zurück flashen auf eine ältere Version ist danach nicht mehr möglich

Bios 1201
Improve system stability

Bios 1001
No changelog available

Bios 0902
Update AGESA to 1.0.0.6b
(Fixed PState Bug and PState Brick)

Bios 0812
Improve System stability (Removed CBS items)

Bios 0810
Enhance Memory Compatibility for Ryzen CPU
Improve LAN stability before entering to OS
Custom PState OC kann einen Bios Brick verursachen >>LINK<<

Bios 0807
Add CBS items
Custom PState OC kann einen Bios Brick verursachen >>LINK<<

Bios 0805
Update AGESA to 1.0.0.6a

Bios 0803 [BETA]
Update AGESA to 1.0.0.6

Bios 0801 [BETA]
Update AGESA to 1.0.0.6

Bios 0614 [BETA]
Improve system stability

Bios 0612
Improve system stability
Ein zurück flashen auf eine ältere Version ist danach nicht mehr möglich

Bios 0604
Update AGESA to 1.0.0.4a
Hinweis: Nicht flashen wenn ihr Kingston HyperX Ram verbaut habt

Bios 0515
Improve system stability.
Enhance memory compatibility
Improve CPU temperature monitor function

Bios 0511
Improve system performance
Make CPU temperature more precise

Bios 0504
Enhance memory compatibility

Bios 0502
Improve system stability

Downgrade mit offiziellem Bios
Bitte nur anwenden, wenn es mit dem internen EZ Flash 3 Utility nicht geht.
Anwendung auf eigene Gefahr

Anleitung und Bild:
- Originale Bios Datei herunterladen
- Umbenennen in zb. 1201.cap
- Bootbaren FAT32 USB Stick erstellen
- Bios Datei und Afudos auf den Stick kopieren
- Bios auf Werkseinstellungen zurück setzen
- Vom USB Stick booten
- Mit folgendem Befehl flashen. Ohne >><< Zeichen
- Falsche Eingabe der Befehle führt zum Brick!

>> afudos NameDerDatei.cap /x /p /b /n /k <<
afudos+NameDerDatei.cap+/x+/p+/b+/n+/k

+ steht für ein Leerzeichen
- Update kann mehrere Minuten dauern
- USB Stick entfernen und mit Strg+Alt+Entf neu starten
- Default Settings laden, neustarten und nochmal ein CMOS Reset durchführen. (Zur Fehlerreduzierung)


Bedeutung:
/x = Do not check ROM ID
/p = Program Boot Block
/b = Program Main BIOS
/n = Program NVRAM
/k = Program all non - critical blocks and ROM Holes.


  • RyZenPstateCalc by noko: Excel | XML
    (Zum ermitteln der Hex-Werte für PState OC)





BIOS Modding / LuxxMod:
Nach oben

  • Bios selber modden / nach seinen Wünschen anpassen
    Da jeder etwas andere Wünsche hat, wie das perfekte Bios aussieht, poste ich hier nun eine Anleitung zum selber machen.

    Beachte:
    Jegliche Änderung geschieht auf eigene Gefahr.
    Ich bin nicht verantwortlich für Schäden während oder nach dem flashen.
    Ihr könnt durch flasche Einstellungen (falsches Modding oder falsche Einstellungen in den freigeschaltenen Optionen) das Board bricken.


    Diese Anleitung gilt nur für das Prime X370-Pro, sollte vom Prinzip her aber mit allen AMI Bios Versionen (AM4 Boards) funktionieren.


    Anleitung BIOS Modding:
    Nicht mehr aktuell!
    ©Reous/HWLuxx
    If you copy this guide, dont forget to mention this thread.

    English
    made by L.
    Russian
    made by 1usmus
    French
    mady by L.



    1: Benötigte Programme:
    [*]



    2: Einstellungen mit AMIBCP freischalten:
    • Fertige von deinem Bios eine Kopie an.
    • Öffne AMIBCP und lade darin die Kopie deiner Bios Datei.
    • Unter "Setup Configuration" seht ihr die gleiche Struktur wie in eurem Bios.
    • Nun könnt ihr bestimmen ob ihr Einstellungen freischalten oder Einstellungen ausblenden wollt.
    • Um eine Einstellung auszublenden markiert ihr die entsprechende Zeile, macht bei der Spalte "Show" einen Doppelklick und ändert ihn auf "No"


    • Um eine Einstellung freizuschalten markiert ihr die entsprechende Zeile, macht bei der Spalte "Access/Use" einen Doppelklick und ändert ihn auf "USER" oder "Superuser" (beide Optionen haben die gleiche Wirkung)


    • AMD CBS Menü kann mit AMIBCP nicht freigeschalten werden. Siehe dazu Punkt 3+4.
    • Das Bios speichern, nachdem alle Änderungen durchgeführt wurden. Das speichern kann je nach System etwas dauern.


    • Durch Modifikationen am Bios geht die digitale Signatur verloren. Die Meldung mit OK bestätigen.

    [*]




    3: AMD CBS aus Bios extrahieren:
    • Öffne UEFITool und lade die zuvor abgespeicherte Bios Datei.
    • Öffne das Untermenü von AMI Aptio capsule.
    • Mache einen Rechsklick auf "UEFI image", wähle "Extract as is..." und speichere das Image ab.


    • Das abgespeicherte Image muss nun 2 KB (16.384 KB) kleiner sein als das original Image.


    • Öffne das extrahierte Image erneut im UEFITool.
    • Bis Bios 1201:
    • Öffne die Suche (Strg+F), gib bei "GUID" folgendes ein "F639D37E" und bestätige mit OK.
    • In der unteren Spalte "Messages" nun einen Doppelklick auf "GUID pattern "F639D37F-.....- ..." machen.
    • Ab Bios 3401:
    • Öffne die Suche (Strg+F), gib bei "GUID" folgendes ein "A5E369C8" und bestätige mit OK.
    • In der unteren Spalte "Messages" nun einen Doppelklick auf "GUID pattern "A5E369C8-.....- ..." machen.


    • Öffne das Untermenü vom Image "F639D37E..." (bzw "A5E369C8")
    • Mache einen Rechsklick auf die "PE32 image section" und speichere die Datei mit "Extract as is..." ab.


    • Die abgespeicherte Datei sollte nun so aussehen (Name "cbs" habe ich selbst gewählt).


    • Öffne nun den Universal IRF Extractor und lade die cbs.sct. Durch drücken auf Extract wird eine Text Datei (cbs IFR.txt) erstellt.

    [*]




    4: AMD CBS bearbeiten:
    • Öffne die zuvor extrahierte Textdatei. Darin wird die CBS Datei leserlich dargestellt.
      Man sieht darin alle vorhandenen Einstellungen inklusive dem Hexcode.
      Bei unseren Board sind nur 4 Optionen freigeschalten. Core Performance Boost, Memory interleaving, IOMMU und Global C-state Control (grün markiert)
      Rot markiert sind Optionen, welche aktuell ausgeblendet sind.
      Die Liste geht nach unten noch viel weiter.


    • Einzelne Einstellungen "Setting" sind folgendermaßen unterteilt:
      Bezeichnung im Bios (grün), Einstellmöglicheiten (blau) und der dazugehörige Hexcode.
      Diese lassen sich beliebig mit dem Hex Editor hin und her verschieben.
      Man muss also nicht die kompletten Untermenüs freischalten, sondern kann zb das Setting "BankGroupSwap" aus dem Untermenü "UMC Common Options" einfach auf der Startseite einfügen.
      Ebenso kann man vorhandene Settings in den Untermenüs verschwinden lassen.
      Wichtig dafür ist nur, mit dem HxD Editor, den passenden Hexcode an der richtigen Stelle einzufügen.


    • Ist dies einem zu aufwendig, der kann auch einfach nur die Untermenüs freischalten.
      Dazu einfach mit dem HxD Editor den Hexcode "46 02" (True) in "47 02" (False) umändern.


    • Hat man alle Änderungen durchgeführt und abgespeichert, empfiehlt es sich noch einmal eine Textdatei mit dem Universal IFR Extractor anzulegen.
      Hat diese Textdatei die gleiche Größe (+/- 1 KB) wie die erste Textdatei, dann hat man alles richtig gemacht.
      Hat die zweite Textdatei nur eine Größe von einem KB (1 KB), dann hat man einen Fehler gemacht und man muss noch einmal von vorne beginnen.
    [*]




    5: AMD CBS ins Bios einfügen:
    • Öffne wieder das UEFITool und lade dein Bios.
    • Suche den "GUID" "F639D37E-..." (bzw "A5E369C8-...")
    • Mache einen Rechsklick auf die "PE32 image section" und wähle "Replace as is..." aus.
      Lade und öffne deine gemoddete CBS Datei. Es sollte danach wie folgt aussehen.


    • Bios abspeichern, indem ihr auf "File => Save Bios file..." klickt.
      Ihr könnt nun auch einen vereinfachten Namen vergeben wie zb.: "0805Mod.rom"
      Wichtig: Die Datei darf weiterhin nur 16.384 KB groß sein.
    • Fertig ist das gemoddete Bios.
    [*]




    6: Bios flashen:
    • Da die digitale Signatur nicht mehr vorhanden ist, ist es nicht mehr möglich das Bios über die interne EZ Flash Funktion zu flashen.
      Wir müssen auf das AMI eigene Flashtool "AFUDOS" ausweichen.
    • Erstelle einen DOS Startup Disk
      Stecke einen USB Stick ein, installiere "HP USB Boot Utility" und öffne danach das Programm "HP USB Disk Starage Format Tool".
      Setze einen Haken bei "Create a DOS startup disk" und suche nach dem im Download enthaltenen "usbdos" Ordner.
      Mit "Start" startet ihr den Formatierungsprozess.
      (Alternatives Programm: Rufus)


    • Kopiere nun das Programm "AFUDOS" sowie das gemoddete Bios auf deinem USB Stick.
    • Starte den PC neu, lade und speichere im Bios die Standardeinstellungen.
    • Boote vom USB Stick aus.
    • Gib folgenden Befehl ein: "afudos xxxx.rom /GAN" (xxxx ersetzen durch den Namen, den ihr vorher vergeben habt).
    • Der Lese-, Löschen-, Schreib- und Verifizierungsprozess startet nun automatisch.


    • Entferne den USB Stick und starte den PC mit "Strg + Alt + Entf" neu.
    • Ich hoffe ihr hattet Erfolg :)
    [*]

    Gebricktes Board / Bios wiederherstellen:
    ©Reous/HWLuxx
    If you copy this guide, dont forget to mention this thread.


    Sollte der seltene Fall eintreten und ihr das Board brickt, gibt es keine kostenlose Möglichkeit mehr zur Rettung.
    Durch ein modifiziertes Bios habt ihr auch keine Garantieansprüche mehr. Ob ihr es dennoch probiert ist euch überlassen.

    Wer auf lange Sicht, sowie zukünftige Boards modifizieren will, der sollte sich auch entsprechende Hardware besorgen.
    Die Rede ist von einem USB Flash Programmer.
    Ich beschränke diese Anleitung auf den "Revelprog IS" Programmierer. Dieser ist einer von den teuren aber ist Hardware- und Softwaretechnisch ausgereift.

    Auf dem Asus Prime X370-Pro ist ein Winbond 25Q128FW Bios Chip verbaut.
    Man hat zwei Möglichkeiten diesen neu zu flashen.

    [*]Letzteres ist die einfachere und schnellere Methode. Kabel lassen sich unkomplizierter einstecken als eine Klammer auf einem kleinen Chip anzubringen.



    1: Was wird benötigt:




    2: Verkabelung
    • JSPI1 mit USB Programmer verbinden.
      Auf richtige Verkabelung achten. Pin1 zu Pin1, Pin2 zu Pin2, ... .




    • Nachdem man alles komplett angeschlossen hat, kann man zur Fixierung Tesa Klebeband außen herum wickeln.
      Somit behält man auch nach entfernen der Kabel die richtige Pin Belegung bei.




    3: BIOS flashen:
    • Software "REVELPROG-IS_v1-6" öffnen
    • Richtigen BIOS Chip auswählen



    • USB Kabel verbinden.
    • Als Funktionstest einmal den BIOS Chip lesen.
    • Originale BIOS Datei laden.
    • Durch klicken auf "Write buffer to memory" wird der Chip automatisch gelöscht, beschrieben und verifiziert.

    • USB Kabel entfernen.
    • Verbindungskabel zum USB Programmer entfernen.
    • Mainboard wurde erfolgreich wiederbelebt.


MODS - Anwendung auf eigene Gefahr.
BiosMod 5606X
BCLK Spread Spectrum freigeschaltet.
Erweiterte DC Lüftersteuerung für AIO_PUMP und W_PUMP
- Min Lüftergeschwindigkeit kann auf 0% reduziert werden (vorher 60%)
- Mittel Lüftergeschwindigkeit kann auf 0% reduziert werden (vorher 60%)
- Option Allow Fan Stop hinzugefügt
AMD CBS freigeschaltet
ASPM Support hinzugefügt
Weitere Optionen hinzugfügt

Anleitung zum flashen ist im Download enthalten.



Ältere Versionen
BiosMod 5603X
BCLK Spread Spectrum freigeschaltet.
Erweiterte DC Lüftersteuerung für AIO_PUMP und W_PUMP
- Min Lüftergeschwindigkeit kann auf 0% reduziert werden (vorher 60%)
- Mittel Lüftergeschwindigkeit kann auf 0% reduziert werden (vorher 60%)
- Option Allow Fan Stop hinzugefügt
- Max Temperatur von 75°C auf 85°C erhöht.
AMD CBS freigeschalten
ASPM Support hinzugefügt


Mod Profile 5220
Verwendbar mit dem originalen 5220 Bios (Nur verwendbar mit einer Zen2 CPU).

- BCLK Spread Spectrum Disabled


Mod Profile 5204
Verwendbar mit dem originalen 5204 Bios (Nur getestet mit einer Zen2 CPU).

- BGS Enabled / BGS_ALT Disabled (BGSen.CMO)
- BCLK Spread Spectrum Disabled (SS disabled.CMO)
- BCLK Spread Spectrum Disabled / BGS Enabled / BGS_ALT Disabled (SSdis BGSen.CMO)

BiosMod 5220X
BCLK Spread Spectrum freigeschalten.
Funktioniert nur mit einer Zen2 CPU!
Erweiterte DC Lüftersteuerung für AIO_PUMP und W_PUMP
- Min Lüftergeschwindigkeit kann auf 0% reduziert werden (vorher 60%)
- Mittel Lüftergeschwindigkeit kann auf 0% reduziert werden (vorher 60%)
- Option Allow Fan Stop hinzugefügt
AMD CBS freigeschalten (Advanced)

Anleitung zum flashen ist im Download enthalten.

Mod Profile 4602
Verwendbar mit dem originalen 4602 Bios.
Für bessere Performence mit Dual Rank RAM oder Vollbestückung 4x Single Rank RAM (Nur bei Verwendung von Auto Subtimings).

- BGS Enabled + BGS_Alt Disabled (BGS EnDis.CMO)




BiosMod 5204X
BCLK Spread Spectrum freigeschalten.
Funktioniert eventuell nur mit einer Zen2 CPU!
Erweiterte DC Lüftersteuerung für AIO_PUMP und W_PUMP
- Min Lüftergeschwindigkeit kann auf 0% reduziert werden (vorher 60%)
- Mittel Lüftergeschwindigkeit kann auf 0% reduziert werden (vorher 60%)
- Option Allow Fan Stop hinzugefügt
AMD CBS freigeschalten (Advanced)

Weitere Änderungen:
Anleitung zum flashen ist im Download enthalten.

Bios startet standardmäßig im "Advanced Mode"
BCLK Spread Spectrum hinzugefügt (Ai Tweaker)

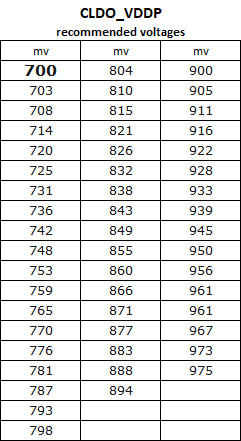

VDDP Voltage hinzugefügt (Ai Tweaker)
C6 Mode hinzugefügt (CPU Configuration)
Asmedia USB 3.1 Battery Charging Support hinzugefügt (Onboard Devices Configuration)
AMD CBS freigeschalten (Advanced)
- Geänderte Hauptansicht
- Zen Common Options
- DF Common Options
- UMC Common Options
- NBIO Common Options
Erweiterte Booteinstellungen freigeschalten (Boot)


BiosMod 4602X
Erweiterte DC Lüftersteuerung für AIO_PUMP und W_PUMP
- Min Lüftergeschwindigkeit kann auf 0% reduziert werden (vorher 60%)
- Mittel Lüftergeschwindigkeit kann auf 0% reduziert werden (vorher 60%)
- Option Allow Fan Stop hinzugefügt
AMD CBS freigeschalten (Advanced)

Weitere Änderungen:
Anleitung zum flashen ist im Download enthalten.

Bios startet standardmäßig im "Advanced Mode"
VDDP Voltage hinzugefügt (Ai Tweaker)
C6 Mode hinzugefügt (CPU Configuration)
Asmedia USB 3.1 Battery Charging Support hinzugefügt (Onboard Devices Configuration)
AMD CBS freigeschalten (Advanced)
- Geänderte Hauptansicht
- Zen Common Options
- DF Common Options
- UMC Common Options
- NBIO Common Options
Erweiterte Booteinstellungen freigeschalten (Boot)

Mod Profile 4207
Verwendbar mit dem originalen 4207 Bios.
- Precision Boost Overdrive Enabled (PBOEnabled.CMO)
- Bus Speed Spread Spectrum Disabled + Precision Boost Overdrive Enabled (BusSS+PBO.CMO)
- Bus Speed Spread Spectrum Disabled (BusSpread.CMO)



BiosMod 4207X
Option für Bus Speed Spread Spectrum hinzugefügt
Erweiterte DC Lüftersteuerung für AIO_PUMP und W_PUMP
- Min Lüftergeschwindigkeit kann auf 0% reduziert werden (vorher 60%)
- Mittel Lüftergeschwindigkeit kann auf 0% reduziert werden (vorher 60%)
- Option Allow Fan Stop hinzugefügt
AMD CBS freigeschalten (Advanced)
- Inklusive Precision Boost Overdrive für Ryzen+


Weitere Änderungen:
Anleitung zum flashen ist im Download enthalten.

Bios startet standardmäßig im "Advanced Mode"
My Favorites entfernt
VDDP Voltage hinzugefügt (Ai Tweaker)
C6 Mode hinzugefügt (CPU Configuration)
Asmedia USB 3.1 Battery Charging Support hinzugefügt (Onboard Devices Configuration)
AMD CBS freigeschalten (Advanced)
- Geänderte Hauptansicht
- Zen Common Options
- DF Common Options
- UMC Common Options
- NBIO Common Options
- FCH Common Options
Erweiterte Booteinstellungen freigeschalten (Boot)

BiosMod 4008X v2
Option für Bus Speed Spread Spectrum hinzugefügt
Erweiterte DC Lüftersteuerung für AIO_PUMP und W_PUMP
- Min Lüftergeschwindigkeit kann auf 0% reduziert werden (vorher 60%)
- Mittel Lüftergeschwindigkeit kann auf 0% reduziert werden (vorher 60%)
- Option Allow Fan Stop hinzugefügt
AMD CBS freigeschalten (Advanced)

Weitere Änderungen:
Anleitung zum flashen ist im Download enthalten.

Bios startet standardmäßig im "Advanced Mode"
My Favorites entfernt
VDDP Voltage hinzugefügt (Ai Tweaker)
C6 Mode hinzugefügt (CPU Configuration)
Asmedia USB 3.1 Battery Charging Support hinzugefügt (Onboard Devices Configuration)
AMD CBS freigeschalten (Advanced)
- Geänderte Hauptansicht
- Zen Common Options
- DF Common Options
- UMC Common Options
- NBIO Common Options
- FCH Common Options
Erweiterte Booteinstellungen freigeschalten (Boot)

BiosMod 3907B BETA
Option für Bus Speed Spread Spectrum hinzugefügt
Option für HPET hinzugefügt
HPET bitte auf Auto oder Enabled lassen - Stabilitätsprobleme
Erweiterte DC Lüftersteuerung für AIO_PUMP und W_PUMP
- Min Lüftergeschwindigkeit kann auf 0% reduziert werden (vorher 60%)
- Mittel Lüftergeschwindigkeit kann auf 20% reduziert werden (vorher 60%)
- Option Allow Fan Stop hinzugefügt

Weitere Änderungen:
Bios startet standardmäßig im "Advanced Mode"
My Favorites entfernt
VDDP Voltage hinzugefügt (Ai Tweaker)
C6 Mode hinzugefügt (CPU Configuration)
Asmedia USB 3.1 Battery Charging Support hinzugefügt (Onboard Devices Configuration)
AMD CBS freigeschalten (Advanced)
- Geänderte Hauptansicht
- Zen Common Options
- DF Common Options
- UMC Common Options
- NBIO Common Options
- FCH Common Options
Erweiterte Booteinstellungen freigeschalten (Boot)

BiosMod 3803M
Option für Bus Speed Spread Spectrum hinzugefügt
Option für HPET hinzugefügt
Erweiterte DC Lüftersteuerung für AIO_PUMP und W_PUMP
- Min Lüftergeschwindigkeit kann auf 0% reduziert werden (vorher 60%)
- Mittel Lüftergeschwindigkeit kann auf 20% reduziert werden (vorher 60%)
- Option Allow Fan Stop hinzugefügt

Weitere Änderungen:
Zum testen:
XFR 2.0 Configuration
Mem P-State

Bios startet standardmäßig im "Advanced Mode"
My Favorites entfernt
VDDP Voltage hinzugefügt (Ai Tweaker)
C6 Mode hinzugefügt (CPU Configuration)
Asmedia USB 3.1 Battery Charging Support hinzugefügt (Onboard Devices Configuration)
AMD CBS freigeschalten (Advanced)
- Geänderte Hauptansicht
- Zen Common Options
- DF Common Options
- UMC Common Options
- NBIO Common Options
- FCH Common Options
Erweiterte Booteinstellungen freigeschalten (Boot)

BiosMod 1201M BETA
Option für Bus Speed Spread Spectrum hinzugefügt
Option für HPET hinzugefügt
Erweiterte Lüftersteuerung für AIO_PUMP und W_PUMP
- Min/Mittel Lüftergeschwindigkeit kann für DC Lüfter auf 20% reduziert werden (vorher 60%)
- Option Allow Fan Stop hinzugefügt
Alle Änderungen von den vorherigen Mods

BiosMod 1001M BETA
Bus speed ist jetzt bei ungefähr 100MHz
Alle Änderungen vom Bios 0902-1


BiosMod 0902-1
Bios startet standardmäßig im "Advanced Mode"
My Favorites entfernt
VDDP Voltage hinzugefügt (Ai Tweaker)
C6 Mode hinzugefügt (CPU Configuration)
Asmedia USB 3.1 Battery Charging Support hinzugefügt (Onboard Devices Configuration)
AMD CBS freigeschalten (Advanced)
- Geänderte Hauptansicht
- Zen Common Options
- DF Common Options
- UMC Common Options
- NBIO Common Options
- FCH Common Options
Erweiterte Booteinstellungen freigeschalten (Boot)





Overclocking
Nach oben

(1) Nicht höher als 1.425v (Allcore) einstellen (laut Robert Hallock, AMD). Eine höhere Spannung kann die Lebensdauer verkürzen.
Empfehlung: Sweet Spot ausloten und nicht darüber hinaus gehen.​
(2) Spannung unter anderem für den Speichercontroller. Je höher der Ramtakt desto höhere Spannung wird benötigt.
Empfehlung: Je niedriger desto besser, maximal 1.10v[SUP]*1[/SUP].
Eine zu hohe SOC Spannung kann zu Leistungsverlust im L3 Cache führen (Read, Write, Copy).

(3) Spannung für den Arbeitsspeicher. Laut Robert Hallock ist es möglich diese bis auf 1.50v zu erhöhen.
Empfehlung: Für 24/7 bis zu 1.35v.​
(4) Hilfe um den Arbeitsspeicher stabil zu bekommen. Nicht höher als 96 Ohm gehen.
Empfehlung: Siehe Spoiler.
Dies sind nur Richtwerte.
Samsung B (SR)2x8GB53.3 Ohm
Samsung B (SR)4x8GB53.3 Ohm
Samsung B (DR)2x16GB80/96 Ohm
Samsung B (DR)4x16GB43.6 Ohm
Hynix A (DR)2x8GB53.3 Ohm
Hynix A (DR)4x8GB40 Ohm
(5) Leichte Erhöhung der Spannung hilft bei hohen RAM Taktraten.
(6) VTTDDR Spannung immer auf 50% der Ram Spannung einstellen. Bei RAM: 1.350v => VTTDDR: 0.675v.
(Wird ab Bios 0803 automatisch eingestellt)


  • Welche CPU Spannung ist die richtige?
    Nach bisherigen Erfahrungen hat sich die SVI2 (CPU VDD) Spannung in HWInfo (Aida64 und HWMonitor) als am zuverlässigsten herausgestellt.
    CPUz schwankt von Board zu Board sehr stark und ist daher als Richtwert nicht geeignet.
    Weitere Infos siehe: HWInfo Entwickler Martin | Welche Spannungsangabe stimmt? - Planet3dnow

    ==> Der User barnacle2k hat mit einem Oszilloskop nachgemessen und nur Schwankungen im normalen Bereich festellen können ~3mV (0.003v).
    Jedoch gewisse Schwankungen sind unvermeidlich bei großen CMOS Schaltungen, die Änderungsrate im Stromverbrauch kann absolut gigantische Ausmaße annehmen. Wir reden hier immerhin von ~6 Milliarden Transistoren die Schalten.

    Update:
    Messungen mit Fest eingestellter Spannung (Achtung NOCH feinere Skalierung):

    IDLE


    LOAD:

  • Load Line Calibration
    Zur besseren Spannungsstabilisierung kann man LLC verwenden.
    Bei einer zu hoch gewählten LLC können Spannungsspitzen entstehen, welche die CPU beschädigen.
    Hinweis: Bios Versionen bis einschließlich 0604 haben noch einen LLC Bug. Die CPU wird dann ab Level 2+ einfach abgeschalten.
    (Freeze in Windows, Blackscreen in Windows, Kein Boot möglich bei Neustart oder nach betätigen des Reset Tasters)

    Gefixt ab Bios 0612. Ein downgrade auf ältere Versionen ist vermutlich deshalb auch nicht mehr möglich.
    Tritt weiterhin ein Blackscreen auf hat dies andere Ursachen.
    CPU Load Line Calibration (0810):


    SOC Load Line Calibration (0810):
    Messpunkte für Digitalmultimeter:
    Anwendung auf eigene Gefahr. Falsche Handhabung kann die Hardware zerstören.


  • BCLK Takt
    Der BCLK Takt zeigt in Ausleseprogrammen nur ~99.80MHz an oder springt hin und her.
    Hierbei handelt sich um einen Auslesefehler. Der Takt kann nicht durch einen hardwaretechnisch verbauten Sensor ausgelesen, sondern nur errechnet werden.
    Quelle: Asus / HWInfo

  • Arbeitsspeicher übertakten
    Bei hohen Taktraten kommt Ryzen am besten mit Samsung 8Gbit B-Die bestücktem Ram aus.
    (Siehe: Die ultimate HARDWARELUXX Samsung 8Gbit B-Die Liste)

    Hier noch eine sehr gute Anleitung, geschrieben von @Stunrise:
    Anleitung zum analytischen Übertakten des Arbeitsspeichers

    Programme um den Ram zu überprüfen, erstellt durch @emisarry42:
    [Übersicht] Speichertestprogramme 2018

    Anbei eine Liste zur Orientierung:
    HerstellerRankMaximaler TaktBeispiele
    SamsungSingle
    Dual
    3200 - 3466
    2933 - 3066
    F4-3200C14D-16GTZ
    F4-3200C14D-32GTZ
    HynixSingle
    Dual
    2933 - 3066
    2800 - 2933
    CMK16GX4M2B3200C16
    -
    MicronSingle
    Dual
    2933 - 3066
    2800 - 3066
    -
    BLE2C8G4D30AEEA

    Folgende Punkte sollten zum übertakten gegeben sein:
    - Mindestens Bios 0805 installiert.
    - Bei zwei Modulen immer Slot A2, B2 benutzen (Grau).
    - Bei Ramtakt größer 2666 nur gerade CL Timings eingeben.
    Weiterer Hinweis/Anleitung zum übertakten:
    Mein Asus PRIME X370-PRO verhält sich "interessant". Man darf auf keinen Fall zu viele Settings auf einmal ändern beim RAM, dann geht nix mehr. Wenn man naber immer nur ein Setting ändert, speichert, neustartet, dann geht da tatsächlich was. Habe gerade testweise Kingston HyperX 3200 MHz drinnen, der jetzt schonmal 2666 MHz schafft. Erst die Latenzen recht konservativ gewählt, gespeichert, neugestartet, dann die Spannung auf 1,295V festgesetzt, gespeichert, neugestartet und dann die Frequenz auf 2666 MHz gesetzt und er startet einwandfrei.

    Wenn ich alles auf einmal setze, dann geht nix. Mal weiter testen

    Und weiter geht's 2933 MHZ ! Bei 3200 bootet er nicht. Mal sehen ob ich das noch irgendwie hinbekomme.

    Quelle

    RAM lässt sich nicht höher als 2133 takten
    Lässt sich der Ram nicht höher als 2133 takten, so ist in den meisten Fällen ein defekter Ram Riegel die Ursache.
    Folgende Punkte kann man probieren:
    - Auch wenn die Ram Riegel eingerastet sind, lassen sie sich immer noch ein Stück weiter rein drücken.
    - Ram Riegel quer tauschen
    - Slot auf Verschmutzung überprüfen und gegebenfalls reinigen.
    - Ram Riegel im gleichen Slot, einzeln testen. Startet der Rechner mit einem Riegel nicht, ist dieser defekt.


    SOC Voltage
    Die SOC Voltage wird ab einem Takt von DDR4-2800 automatisch auf 1.10v angehoben, davor jeweils in 0.05v Schritten erhöht. Diese Spannung sollte ausreichen um Taktraten von bis zu 3333+ zu erreichen.
    Bei einigen Users hat sich eine zu hohe SOC Spannung (1.10v) aber auch als Ursache für Instabilitäten herausgestellt. Am besten ist es, die passende Spannung selbst heraus zu finden. Sprich von unten nach oben tasten, bis das System stabil ist.


    CLDO_VDDP Voltage
    In manchen Konfigurationen treten sogenannte Memory Holes auf. Das macht sich dann dadurch bemerkbar, dass das Mainboard z. B. mit 2933 und 3200 bootet, mit 3066 aber nicht. Memory Holes entstehen im Zusammenwirken von CPU und RAM und sind sehr individuell. Kontern kann man ein MH durch Verändern der CLDO_VDDP. (Quelle und Text von @curious)
    (Aktuell nur verfügbar in Bios 0807, 0810, 3803+ und BiosMods)

    Der Spannungsbereich, in dem man sich bewegen sollte, reicht von 700-1000mV. Da sich die Effekte dieser Spannung in einer Art Wellenform auswirken, ist ein Wert, der für eine Taktstufe passend ist, für die nächste vielleicht schon wieder ungeeignet. Außerdem gilt hier nicht "höher = besser". 940mV kann den gleichen positiven Effekt haben, wie 980mV, während z. B. 960mV nicht funktioniert.

    Mit Verschieben der CLDO_VDDP kann man aber auch die Stabilität günstig, manchmal entscheidend beeinflussen. Da die 3333 MT/s aktuell die höchste erreichbare Taktstufe für Dual Rank B-die darstellen, ist sie nicht als "Loch" zwischen ansteigenden Taktstufen erkennbar. Wenn also die 3333 partout nicht booten wollen oder regelmäßig Fehler in Stresstests auftreten, kann man nach einem mV-Bereich suchen, der das behebt. Das ist aber ein äußerst zeitaufwendiges Vergnügen, da man sehr methodisch vorgehen muss und aufgrund der feinen Granulierung viele Stabilitätstests benötigt, um die Resultate unterscheiden zu können (Link1, Link2)

    Ai Tweaker -> DRAM Timing Control -> CLDO_VDDP

    Um den unter CLDO_VDDP eingegebenen Wert speichern zu können, ist ein Cold Reset vonnöten. Das geht folgendermaßen:
    Im BIOS die Einstellungen speichern und neu starten (F10). Sobald der Bildschirm schwarz wird, die Reset Taste drücken und dann booten lassen. Der Reset muss erfolgen, nachdem die Einstellungen gespeichert wurden und bevor das Mainboard den Bootprozess beginnt

    BankGroupSwap
    Ab Bios 3803 ist diese Option Standardmäßig deaktiviert. Eine Änderung ist auch mit Mods nicht möglich.
    Dies ist eine mit AGESA 1006 neu eingeführte Option, um noch etwas mehr Leistung aus dem Ram heraus zu holen (Nur verfügbar mit Bios 0807, 0810 und BiosMods). Durch deaktivieren dieser Option, nur bei Single Rank Rams, erhält man zum Beispiel in Spielen mehr FPS.
    Bei Dual Rank sollte diese Option eingeschaltet bleiben.

    pcgameshardware schrieb:
    Für Besitzer von Single-Rank-RAM ist die Option "BankGroupSwap" einen Blick wert. Die Voreinstellung lautet "Auto", durch das Setzen auf "Disabled" verändern sich die Leistungswerte: Während Aida64 eher eine Verschlechterung signalisiert, sprechen praxisnahe Benchmarks gut auf die durchgeführte Änderung an: Das Komprimieren und Verschlüsseln unseres rund 3 GB großen Archivs nimmt 12 Sekunden weniger Zeit in Anspruch, was einer Verkürzung um 5 Prozent entspricht. Auch der Hexer Geralt läuft etwas flotter durch die Lande: Die Framerate in The Witcher 3 erhöht sich von 110,0 auf 113,6 Fps - ein Plus von immerhin 3 Prozent. Wie gewohnt verpufft der RAM-Effekt im GPU-Limit. Alle Ergebnisse in der Übersicht:

    test
    Quelle

    Timings von "The Stilt"
    Timings für DDR4-3200+, Samsung und Hynix (Getestet auf einem CH6. Werte nur zur Orientierung).
    Den größten, messbaren Leistungssprung erreicht man damit, indem man die Werte "TrdrdScl_SM" und "TwrwrScl_SM" auf minimal 2 reduziert.
    Getestet by The Stilt:

    Samsung 8Gbit B-Die (Single Rank):
    3200 Safe 1.35v


    3200 Fast 1.35v


    3333 Safe 1.35v


    3333 Fast 1.35v
    Hynix 8Gbit AFR/MFR (Single Rank):
    AFR 3200 Safe 1.340v


    AFR 3200 Extreme 1.405v


    MFR 3200 Safe 1.365v


    MFR 3200 Fast 1.390v

    Nützliche Programme
    Ryzen Timing Checker
    Anzeige der wichtigsten Timings und Einstellungen
    --Download v1.04--
    Made by The Stilt


    Ryzen DRAM Calculator
    Hilfe um passende Timings, Spannungen, RTT, procODT und CAS_BUS Einstellungen zu finden.
    --Download--

    SPD Checker / Writer
    Programm un das SPD Profil vom Ram zu überprüfen, zu speichern oder zu flashen.
    --Download v02--
    Made by @elmor

    spd_check.exe zum überprüfen bzw speichern
    spd_write.exe zum flashen



    Stabilitätstest
    Prime95
    HCI Memtest
    RAM Test - Karhu Software
    TPU MemTest64
    Google Stresstest




Q&A
Nach oben

  • Blackscreen / Bluescreen im Idle oder bei geringer Last
    Spontan auftretende Blackscreens im Idle oder bei geringer Last können durch Monitoring Tools oder OC Tools verursacht werden.
    Bekannte Beispiele sind zb.: HWInfo, Asus Ai Suite oder auch der MSI Afterburner.
    Im Zweifelsfall einfach alle Monitoring/OC Tools deaktivieren oder deinstallieren
  • CPU taktet nur auf 1.55GHz bzw auf 2.20GHz
    Hierbei handelt es sich um einen PState Bug. Dieser betrifft alle AM4 Mainboards und tritt nun in manchen Fällen auf. Behoben ab Bios 0902 bis 1201. Bei neueren Version kann der Bug wieder auftreten.
    Man kann es umgehen, indem man die CPU Spannung nur über den Offset einstellt ,OC Tools (zb ZenStates) verwendet oder über Custom PStates (Bios 0807/0810) einstellt.
  • Aura Beleuchtung funktioniert nicht mehr
    Das Board verfügt über 8 RGB LEDs. Diese können softwarebedingt ausfallen.
    Inzwischen gibt es ein inoffizielles Programm (made by elmor), mit desen Hilfe man die LEDs wieder zum Leben erwecken kann.
    Download: AuraFix X370-Pro 1.0
    Download: AuraFix X370-Pro 2.0
    Das Programm wurde für das CH6 entwickelt, funktioniert aber nach minimaler Änderung auch mit dem Prime X370 Pro.
  • CPU P-States ändern [BETA]
    Windows: Mit dem Programm ZenStates ist es möglich unter Windows Takt und Spannung für P0, P1 und P2 zu ändern.
    Hinweise und Download im Spoiler:
    Offizieller ASUS ZenStates Thread

    ZenStates wurde ursprünglich für das Crosshair 6 Hero entwickelt, funktioniert aber auch mit dem Prime X370-Pro.
    Es ist notwendig im Bios den CPU Multi und CPU Spannung auf Auto zu stellen!
    Wenn eine Agesa Version älter als 1004 verwendet wird (älter als Bios 0604) ist es notwendig HPET zu aktivieren.

    Windows 10: Energieplan auf Ausgewogen/Ausbalanciert stellen. Performance kann sich dadurch verschlechtern!
    Windows 7: Net Framework 4 oder höher wird benötigt.

    Bei Fehlermeldungen bei der Installation oder dem verwenden von ZenStates folgendes probieren: Rechtsklick auf jede einzelne .exe Datei - Eigenschaften - Allgemein - Bei Sicherheit auf Zulassen klicken - Übernehmen.

    Einstellungsbereich:
    Spannung P0-P2: 0.30625v - 1.550v
    Multi P0/P1: 5.5x - 50x | P2: 3.66x - 33.33x

    Download:

    ZenStates 0.2 BETA
    ZenStates 0.2.2 BETA
    ZenStates 0.3.6691
    ZenStates 0.4.6698
    ZenStates 0.5.6706
    ZenStates 0.6.6719
    ZenStates 0.7.6747
    elmor schrieb:
    - Created a new method for storing settings, hopefully works better. Also has the advantage of being human readable XML (should be located under C:\ProgramData\ASUS ZenStates).
    - Removed Performance Enhancer and replaced it with PPT/TDC/EDC control. They're inactive right now since I'm not able to reset back to default values at the moment.
    - Again attempts to install/start the service at launch so you don't have to manage it yourself
    - Added more details to the Event Log messages from AsusZsSrv for easier debugging
    - Any settings are now only applied when the tray icon is initialized
    - Added a "-min" switch for the software which is used for auto-starting. This means that by default when launching the application manually, the main window will be visible.
    - The "Save" button now only appears when settings are not saved



    Das Setzen von "Apply at system start" aktiviert auch automatisch die Option "Try icon at system start"
    BIOS: Ab Bios 3803 funktioniert das automatischer Heruntertakten auch im übertakteten Zustand.
  • Single Rank / Dual Rank + Verbaute Speicher ICs herausfinden
    Öffne in CPUz den Reiter SPD.
    Mit dem Programm Thaiphoon Burner ist es auch noch möglich zu sehen welche ICs verbaut sind.

  • Chipsatz Kühler
    Auf dem Chipsatz Kühler befindet sich eine dünne Folie.
    Zur besseren Kühlung ist es zu empfehlen diese zu entfernen.
    Der original Wärmeleitpad (15x15x1.5) des Kühlers deckt nur ca 2/3 der Fläche ab.
    Ein Austausch des Pads (20x20x1.5) hat in meinem Fall 4°C kühlere Temperaturen ergeben.
    54°C => 50°C - Minus Pad 8 (Reous)
    72°C => 59°C - Alphacool ThermalPad (caidoo)
    66°C => 36°C - HEATKILLER SB Rev3.0 Ni (SVI90: 1, 2)
    65°C => 50°C - Kupferplatte Mod (Pikin)
    "Ich habe mir dann Kupferplatte mit den maßen 20x20x1,5mm bestellt und mit Wärmeleitpaste (auf den Chipsatz, sowie auf den Kühler) montiert und die Temps sind auch sehr gut. Zusätzlich auf der Rückseite des Kühlkörpers noch ein dickes Wärmeleitpad montiert. Die Plattengröße muss aus dem Pad natürlich herausgeschnitten werden, damit der Anpressdruck nicht zu hoch ist und der Kühlkörper gerade aufliegt.

    Die Platten kosten im 10er Pack ~1,80 Euro. LINK

    Lediglich die Anbringung des Kühlkörpers auf dem Board ist etwas schwieriger, da schließlich Kupfer nicht so gut haftet wie ein Pad"
  • Lüftersteuerung im Bios:
    Die CPU sowie Pumpen Lüfter werden jeweils über eine Einstellung im Bios gesteuert.
    Hinweis: Nach Durchführung des Q-Fan-Tunings gelten die neuen ermittelten Minimalwerte (%) vom Board.
  • USB ist im ausgeschaltenen Zustand weiterhin aktiv
    Bei Windows ist Standardmäßig der "Schnellstart" aktiviert. Ist dieser aktiviert, bleiben auch die USB Ports aktiv, obwohl der PC herunter gefahren wurde. Ihr deaktiviert in folgendermaßen:
    Energieoptionen öffnen
    "Auswählen, was beim Drücken des Netschalters geschehen soll" drücken
    "Einige Einstellungen sind momentan nicht verfügbar" drücken
    Haken bei "Schnellstart aktivieren" entfernen
    Änderungen speichern

  • Ryzen und X370 Anbindung (USB, PCIe, SATA, ...)
    Text:
    • Ryzen Prozessor:
      - 4x RAM
      - 4x USB 3.0 (I/O Panel)
      - M.2 Sockel PCIE x4 (x2 variert je nach Prozessor)
      - PCIEX16_1 Slot:
      PCIE x16 (bei einer verbauten Grafikkarte)
      PCIE x8 (bei zwei verbauten Grafikkarten)​
      - PCIEX16_2 Slot:
      PCIE x8 (auch bei Single Betrieb)​
    [*]
    • AMD X370:
      - 8x SATA 3
      - 2x USB 3.0 (Board)
      - 4x USB 2.0 (Board)
      - 1x USB 3.1 (Board/Frontpanel)
      - 1x USB 3.0 (I/O Panel)
      - 1x USB 3.0 Typ C (I/O Panel)
      - 3x PCIE x1 Slots
      - PCIEX16_3
      PCIE X4 (Teilt sich die Bandbreite mit PCIEX1_1 und PCIEX1_3)​
    [*]
    Bild:

    Linien wurden zusammen geführt um es übersichtlicher zu halten.
  • Temperatursensoren
    Das Mainboard verfügt über 7+1 Temperatursensoren. Nähere Informationen siehe Spoiler.
    Mainboard:
    Der Sensor befindet sich in der unteren rechten Ecke:

    Chipsatz:

    CPU Sockel:
    Der Sensor sitzt direkt im Sockel

    2x VRM CPU / 2x VRM SOC:
    Das Board besitzt zwar VRM Sensoren, die angezeigten Werte sind allerdings fraglich.
    HWInfo erkennt alle vier Sensoren, die Temperatur ist bei allen aber identisch.
    Einfluss darauf nehmen kann man auch nur, wenn man von hinten einen Lüfter im Bereich der CPU VRMs montiert.

    T-Sensor (extern):
    Kontakte um einen Temperatursensor anzuschließen
  • Kein POST Bild bei Anschluss über Displayport
    Im Uefi die Option Boot => CSM auf disabled stellen.
    Durch deaktivieren dieser Option kann es zu Boot Problemen mit der Systemfestplatte kommen.
  • Uefi Update fehlgeschlagen
    Das Board besitzt ASUS CrashFree BIOS 3.
    Lade eine passende Uefi Version (Bios 0801 oder höher) herunter, benenne die Datei in "X370PRO.CAP" um und füge sie auf einem USB Stick ein.
    Rechner einschalten, USB Stick einstecken, USB Stick wird durchsucht und öffnet automatisch den ASUS EZ Flash 3 Updater.
    Hinweis: CrashFree BIOS 3 funktioniert nur, wenn folgender Screen erscheint:

Archiv:
  • Backplate entfernen
    Die Backplate ist seit AM4 auf dem Board festgeklebt und lässt sich nicht sofort entfernen.
    Im Spoiler ist eine Anleitung wie es am besten gehen sollte. Anwendung auf eigene Gefahr.
    Bei neueren Modellen (Mai/Juni) ist die Backplate nicht mehr verklebt, sondern ganz normal verschraubt.
    In manchen Fällen hilft es die Backplate vorher mit einem Fön zu erwärmem.
    Auf die Verschraubungen abwechselnd von oben Druck ausüben (4x).


    Gleichzeitig die Backplate von unten weg ziehen.


    Klebereste am Board oder der Backplate lassen sich problemlos mit dem Finger entfernen.


    Endergebnis

  • Cold Boot Bug
    PC startet nicht mehr nachdem er stromlos war. Eine wirkliche Lösung gibt es hierfür noch nicht. ==> Auf Bios 0803+ updaten.
    Man kann es aber folgendermaßen umgehen:
    Man Muss den Ram so einstellen das er auch mit 1.20v startet.
    Zb: DDR4-3200 CL14-14-14 1.35v läuft nur solange wie der PC am Strom angeschlossen ist.
    Umgehen indem man entweder den Takt reduziert oder die Timings erhöht.
    - DDR4-2933 CL14-14-14
    - DDR4-3200 CL16-16-16

  • Kein Boot
    Nach Änderungen im Uefi startet der Rechner nicht mehr.
    Führe ein Uefi Reset durch. Beachte der Rechner benötigt danach bis zu 1:30min um neu zu starten.
    Er durchläuft mehrere Reboots bis er die passenden Settings ermittelt hat.

  • Stromverbrauch:
    Minimale Konfiguration: HD4550, SSD, Maus und Tastatur
    - 41 Watt (Idle, Keine Last)
    - 95 Watt (Ryzen 1700 3.0GHz @ 0.900v, Prime95)
    - 133 Watt (Ryzen 1700 3.6GHz @ 1.145v, Prime95)




RAM Kompatibilität:
Nach oben

G . S k i l l​
SerieGrößeGeschwindigkeitMöglicher TaktUserBiosBezeichnung
Fortis16GBDDR4-2400 CL15-15-15DDR4-2666 CL16canada3404F4-2400C15D-16GFT
RipJaws V rot16GBDDR4-2800 CL15-15-15DDR4-2800 CL16kitano0805F4-2800C16D-16GRR
RipJaws 4 rot16GBDDR4-2800 CL16-16-16DDR4-2800t1kezZ0805F4-2800C15D-16GVR
RipJaws V rot32GBDDR4-3000 CL14-14-14DDR4-3066Cool McCool0805F4-3000C14Q-32GVR
RipJaws V rot16GBDDR4-3000 CL15-15-15DDR4-2933 CL16partygott2720803F4-3000C15D-16GVR
Trident Z silber/rot16GBDDR4-3000 CL15-16-16DDR4-2933 CL20MorLipf3203F4-3000C15D-16GTZB
RipJaws 4 blau16GBDDR4-3000 CL15-16-16DDR4-3066 CL16nur20033803F4-3000C15D-16GRBB
RipJaws V rot16GBDDR4-3200 CL14-14-14DDR4-3066AW3120803F4-3200C14D-16GVR
Flare X schwarz16GBDDR4-3200 CL14-14-14DDR4-2933
DDR4-3200 CL16
DDR4-3200
DDR4-3200
DDR4-3200
grysson
Speedwood
NoiseKiLLeR
berndhkb
Inka2k
0604
0803
0805
0805
3203
F4-3200C14D-16GFX
Trident Z silber/rot16GBDDR4-3200 CL14-14-14DDR4-3200
DDR4-3333
DDR4-3333
DDR4-3466
gR3iF
Chrissssssssss
Bomm3l
dargo
0805
0801
0805
0805
F4-3200C14D-16GTZ
G.Skill Trident Z RGB16GBDDR4-3200 CL14-14-14DDR4-3200
DDR4-3200
Bronkov1c
Diablokiller999
0810
4207
F4-3200C14D-16GTZR
Trident Z silber/rot32GBDDR4-3200 CL14-14-14DDR4-2933
DDR4-2933
DDR4-3066
DDR4-3066
caidoo
rekrats
azuki
CyR4DiS
0805
0801
0810
0810
F4-3200C14D-32GTZ
G.Skill Trident Z RGB32GBDDR4-3200 CL14-14-14DDR4-2933GorObrok0805F4-3200C14D-32GTZR
RipJaws V schwarz16GBDDR4-3200 CL15-15-15DDR4-3200pawelo0805F4-3200C15D-16GVK
Trident Z silber/weiß16GBDDR4-3200 CL15-15-15DDR4-3333 CL16Meriana0801F4-3200C15D-16GTZSW
Trident Z silber/rot32GBDDR4-3200 CL15-15-15DDR4-3200Kyrion0801F4-3200C15Q-32GTZ
Trident Z silber/rot32GBDDR4-3200 CL15-15-15DDR4-3066 CL14Reous0807-2F4-3200C15D-32GTZ
RipJaws V schwarz16GBDDR4-3200 CL16-16-16DDR4-2933LtFord0801F4-3200C16D-16GVK
Trident Z silber/rot32GBDDR4-3200 CL16-16-16DDR4-3066codeworkx0801F4-3200C16D-32GTZA
RipJaws V schwarz16GBDDR4-3200 CL16-18-18DDR4-2933
DDR4-3066
DDR4-2933
DDR4-3066
DDR4-2933
DDR4-3000
IceK
psych
schnipp959
barnabeus
Xontor
icekeuter
0803
1201
0801
0801
0511
4008
F4-3200C16D-16GVKB​
RipJaws V schwarz16GBDDR4-3200 CL16-18-18DDR4-3066Titan900803F4-3200C16D-16GVGB
Trident Z RGB16GBDDR4-3200 CL16-18-18DDR4-3066Lord_Melchior0801
F4-3200C16D-16GTZR​
Trident Z silber/rot16GBDDR4-3200 CL16-18-18DDR4-2933PuMa01530801
F4-3200C16D-16GTZB​
Trident Z silber/rot32GBDDR4-3200 CL16-18-18DDR4-3133Edion4012
F4-3200C16D-16GTZB​
RipJaws V schwarz32GBDDR4-3200 CL16-18-18DDR4-2800Silberfan0805
F4-3200C16D-32GVK​
Trident Z silber/rot32GBDDR4-3333 CL16-16-16DDR4-3066p1n00801
F4-3333C16D-32GTZKW​
RipJaws V schwarz16GBDDR4-3400 CL16-18-18DDR4-2933karenin0805-1
F4-3400C16D-16GVK​
Trident Z RGB32GBDDR4-3466 CL16-18-18DDR4-3066frkazid4207
F4-3466C16D-32GTZR​
Trident Z silber/rot16GBDDR4-3600 CL15-15-15DDR4-3200ZinG0801
F4-3600C15D-16GTZ​
Trident Z silber/weiß16GBDDR4-3600 CL16-16-16DDR4-3200Why_me0504
F4-3600C16D-16GTZSW​
Trident Z RGB16GBDDR4-3600 CL16-16-16DDR4-3200Harrybert0805
F4-3600C16D-16GTZR​
Trident Z silber/rot16GBDDR4-3600 CL16-16-16DDR4-3200
DDR4-3333
H96er
Moving
0801
0801
F4-3600C16D-16GTZ​
Trident Z silber/rot16GBDDR4-4133 CL19-21-21DDR4-3200audioslave0805
F4-4133C19D-16GTZA​
C o r s a i r​
SerieGrößeGeschwindigkeitMöglicher TaktUserBiosBezeichnung
Vengeance LPX schwarz16GBDDR4-2400 CL14-16-16DDR4-2666 CL16sun-man0801
CMK16GX4M2A2400C14​
Vengeance LPX schwarz16GBDDR4-3000 CL15-17-17DDR4-2933 CL16
DDR4-3066 CL16 (v5.30)
DDR4-2933 CL16
DDR4-3066 CL16 (v5.30)
DDR4-2933 CL16
diwi08
gtlambert (1)
Nanaran
Beskarion
augustus
0515
0805-1
0801
0902
0805
CMK16GX4M2B3000C15​
Vengeance LPX rot16GBDDR4-3000 CL15-17-17DDR4-2933 CL16 (v5.30)nVoodoo0805
CMK16GX4M2B3000C15R​
Vengeance LPX schwarz32GBDDR4-3000 CL15-17-17DDR4-2666 CL16
DDR4-2933 CL16
DDR4-2800 CL18
NoXPhasma
diwi08
KaSpel
0515
0515
0801
CMK32GX4M2B3000C15​
Vengeance LED weiß32GBDDR4-3000 CL15-17-17DDR4-2800illumi2410801
CMK32GX4M2B3000C15​
Vengeance LED rot32GBDDR4-3000 CL15-17-17DDR4-2666koschi0801
CMU32GX4M2C3000C15R​
Vengeance LPX schwarz32GBDDR4-3000 CL15-17-17DDR4-2933 CL16 (v4.24)Bobbyca0805-1
CMK16GX4M2B3000C15​
Vengeance LED weiß64GBDDR4-3000 CL15-17-17DDR4-2800 CL16Baerliner0807
CMU64GX4M4C3000C15​
Vengeance LPX schwarz16GBDDR4-3000 CL16-20-20DDR4-3000 CL16 (v3.31)monkkey4602
CMK16GX4M2D3000C16​
Vengeance LPX schwarz16GBDDR4-3200 CL16-18-18DDR4-2933 CL14 (v4.24)
DDR4-3000 (v.5.39)
DDR4-3066 (v5.39)
DDR4-3066
DDR4-3066 CL14 (v5.39)
DDR4-3066 (v.5.39)
DDR4-3333 (v6.39)
Mr.X
pjgowtham
Fathoum
KenshiHH
frkazid
ts2011
fauli007
0805
4207
0810
0801
0902
3803
0803
CMK16GX4M2B3200C16​
Vengeance LPX schwarz16GBDDR4-3600 CL18-19-19DDR4-3333
DDR4-3333
Degan
Harrybert
0801
0805
CMK16GX4M2B3600C18​
K i n g s t o n​
SerieGrößeGeschwindigkeitMöglicher TaktUserBiosBezeichnung
ValueRAM8GBDDR4-2400 CL17-17-17DDR4-2400barnacle2k0504
KVR24E17S8/8​
HyperX Savage Rev.216GBDDR4-2666 CL13-15-15DDR4-2400Raul2320504
HX426C13SB2K2/16​
HyperX Savage32GBDDR4-2666 CL15-15-15DDR4-2666Docbyte0511
HX426C15SBK2/32​
HyperX Fury schwarz16GBDDR4-2666 CL15-17-17DDR4-2933BK-Morpheus0810
HX426C15FBK2/16​
HyperX Predator32GBDDR4-3000 CL15-16-16DDR4-2933TheSebi410515
HX430C15PBK4/32​
C r u c i a l​
SerieGrößeGeschwindigkeitMöglicher TaktUserBiosBezeichnung
Ballistix Sport LT grau16GBDDR4-2400 CL16-16-16DDR4-3133 CL20replikant0815 (1)3803
BLS2C8G4D240FSB​
Ballistix Sport LT rot16GBDDR4-2400 CL16-16-16DDR4-2400foxtrot0504
BLS16G4D240FSE​
Ballistix Sport LT weiß16GBDDR4-2400 CL16-16-16DDR4-2933 CL18timmaeh (1)3803
BLS2C8G4D240FSC​
Ballistix Sport LT rot32GBDDR4-2400 CL16-16-16DDR4-2400hacki0502
BLS2C16G4D240FSE​
Ballistix Elite16GBDDR4-2666 CL16-17-17DDR4-2666 CL17afro0801
BLE2C8G4D26AFEA​
Ballistix Sport LT rot16GBDDR4-2666 CL16-18-18DDR4-3000Reous3803
BLS2C8G4D26BFSE​
Ballistix Tactical16GBDDR4-3000 CL16DDR4-2933moki1550801
BLT2C8G4D30AETA​
Ballistix Sport LT grau16GBDDR4-2666 CL16-18-18DDR4-3066Hopie4406
BLS2K8G4D26BFSBK​
S a m s u n g​
SerieGrößeGeschwindigkeitMöglicher TaktUserBiosBezeichnung
---32GBDDR4-2133 CL15-15-15DDR4-3066 CL16Fusseltuch (1)0801
M378A2K43BB1-CPB​
P a t r i o t​
SerieGrößeGeschwindigkeitMöglicher TaktUserBiosBezeichnung
Viper 416GBDDR4-3733 CL17-19-19DDR4-3066 CL14VincAlastor0805
PV416G373C7K​



Ergänzungen:
*1Offizielle Angaben zur maximalen SOC Voltage gibt es momentan noch nicht.
Eine Anfrage an AMD ergab folgende Info. Da diese Werte allerdings ziemlich hoch erscheinen empfehle ich diese mit Vorsicht zu genießen.

AMD Support schrieb:
Thank you for the email.

I understand you have a query about the highest SOC voltage of Ryzen CPU.
The max voltage for this CPU is upto 1.4V.
So, you can set 1.2V but more than 1.4V may cause some damage for the CPU.
Thank you for contacting AMD.
In order to update this service request, please respond, leaving the service request reference intact.

Best regards,
AMD Global Customer Care





work in progress
Danke an alle für die tolle Mitarbeit


--Ansicht optimiert auf Mozilla Firefox--

Zuletzt bearbeitet:
Was mir grade einfällt, seit 3xxx laufen doch viele kits die vorher 3200 geschafft haben nicht mehr? War das nicht auch die Version in der sich die Auto CLDO von 950 auf 700mv geändert hat?

liegt devinitiv zu 100% an der cldo_vddp.

950 memtest fehler nach 3 minuten
940 memtest fehler nach wenigen sekunden
930 bluescreen beim booten
920 memtest fehler nach wenigen sekunden
910 memtest fehler nach 4 minuten
905 memtest fehler nach 10 minuten
900 memtest fehler nach 45 minuten
895 memtest fehler nach 30 minuten
890 test läuft aktuell

ram sind 3200 flare x mit 14-14-14-34-48-6-8-39-416 eingestellt im bios.
0.95v soc
1.35 dram
ryzen 2700x

und ich wunder mich seit monaten wiso die flare x ums verrecken nimmer bei 3200 laufen wollen....

teste jetzt seit tagen an der cldo_vddp rumm bis ich überhaupt mal das richtige fenster gefunden hatte in dem ich mich bewegen muss

was mir auch aufgefallen ist, auf keinen fall irgendeinen parameter ausser der cldo anpassen beim suchen vom richtigen wert.
selbst das erhöhen der vsoc um 0,02v verschiebt wider das komplette fenster der cldo indem der ram läuft.
bei 1.025v vsoc + 910 cldo verschiebt sich das fenster soweit das der rechner gar nicht mehr bootet und nachm 3ten versuch im fail safe mode startet.

Zuletzt bearbeitet:
Wenn Du diese Anzeige nicht sehen willst, registriere Dich und/oder logge Dich ein.
@xarfei Hast du es auch noch mit dem Standardwert von 700 probiert? Kannst du mal noch dazu schreiben welches Bios und CPU du hast? Deine Tests hören sich aber bisher sehr interessant an.


@all
Neue Version von ZenStates ist heute erschienen:

ZenStates 0.4.6698

elmor schrieb:
- Hopefully fixed the "black screen"/flickering issues
- Removed TSC P0 fix option (always enabled)
- Added Q-Code temp display option (shows Tdie on the debug display)


I simplified the way it deals with the service, you now need to make sure it's installed/started manually using the included .bat files. When upgrading, first remove the previous service first by running uninstall.bat.

bios 4011
ryzen 2700x

bei 700 cldo läuft es mit 1.1v vsoc ca 5 minuten und wirft mit sinkender vsoc spannung bis runter zu 1.0 immer schneller/häufiger fehler aus.
da aber 0.95v vsoc bei 900 cldo schon 40 minuten läuft vermute ich langsam das der vsoc garnicht den einfluss auf die imc stabilität hat sondern der eigentliche effekt der höheren stabilität dadurch eintritt das sich das fenster der cldo verschiebt.

also angenommen 1.15v vsoc wäre bei 700 cldo stabil
dann kann aber 0,95 vsoc bei 870 cldo genauso stabil sein.

das ganze ding ist nen fass ohne boden, grössere schritte als 10 bei der cldo zu testen ist eher kontraproduktiv und bei annäherung muss man sogar auf 5er schritte zurück scheint mir


edit:

895 cldo und 890 cldo laufen beide 30 min+ bringen dann aber fehler.

880 bringt wider fehler nach ein paar sekunden.

jetzt kann ich die vsoc anheben auf z.b. 1.0v und wider das cldo fenster suchen und hoffen das es dann stabiler läuft :wall:

edit 2:

irgendwo stand das man zum ändern der cldo einen cold reboot braucht (rechner aus und wider anschalten), das stimmt zumindest bei bios 4011 devinitiv nicht. wenn der wert im bios geändert wird wird er nach dem automatsichen reboot auch übernommen.

edit 3:

1.0v soc und 800 cldo fehler nach paar sekunden
1.0v soc und 810 cldo läuft seit 8 min bisher

edit 4:

langsam kommt mir die vermutung das selbst die 5er schritte noch zu grob sein könnten aber dann braucht man 2 wochen urlaub um den richtigen wert zu finden

Zuletzt bearbeitet:
Bist Du Dir 100% sicher, dass die vSOC die CLDO_VDDP beeinflusst? Ich hab so einen Einfluss nämlich noch nie bemerkt.
Mich wundert sowieso, dass die CLDO_VDDP bei Deinem Single Rank Kit so einen gewaltigen Unterschied macht. Diese Sprünge kenn ich nur von Dual Rank Kits. Normalerweise lassen sich 2DPC SR Konfigurationen nicht sonderlich von der CLDO_VDDP beeindrucken.

Zum Testen kann ich Dir die Schrittweiten von 1usmus empfehlen:

EDIT: hab gerade bemerkt, dass Du einen 2700X hast. Da kann sich das Verhalten natürlich geändert haben.

Zuletzt bearbeitet:
irgendwo stand das man zum ändern der cldo einen cold reboot braucht (rechner aus und wider anschalten), das stimmt zumindest bei bios 4011 devinitiv nicht. wenn der wert im bios geändert wird wird er nach dem automatsichen reboot auch übernommen.

Kann ich so auch bestätigen. Früher (und jetzt auch noch) gab es die cldo nur im CBS Menü. Dort steht auch dieser Hinweis dabei. Vor meinem Umbau hab ich es aber auch ohne cold reboot getestet und man hat die Unterschiede bemerkt.

Hatte auch mit Samsung B Die Single Rank getestet und im schlimmsten Fall gab es reproduzierbar ein Bluescreen beim booten. Aus Zeitmangel hab ich die Tests aber eingestellt.

ich schaffe es mit der cldo soviele memtest fehler zu produzieren das ich mitm wegklicken nimmer hinterherkomme und ich schaffe 30-40 min stabil ohne einen einzigen fehler.

habe auch gelesen das es hauptsächlich bei dual rank helfen soll aber inzwischen kommt mir das alles total komisch vor.

2933 kann ich 14-14-14-28-42-5-7-30-381 booten und ist 14 std (3000% coverage) stable
3200 zickt rumm und ist egal wie nicht stabil zu bekommen (cad bus/termination block/proc odt)

die größte veränderung macht echt die cldo aus

1.0v soc 810 cldo 30 min bisher

edit:

1.0v soc 810 cldo 35 min dann fehler
1.0v soc 815 cldo fehler nach paar sekunden

glaub ich geb die 3200 einfach auf und versuch mich lieber an den 2933 timings. :heul:

Zuletzt bearbeitet:
Die Info stammt von mir. Ich hab das anahand einer Vielzahl von Kits "herausgefunden".
Hab leider keinen ZEN+ mehr, um Deine Beobachtungen zu überprüfen. Dabei juckt es mich jetzt schwer in den Fingern. :fresse2:

Bist Du Dir 100% sicher, dass die vSOC die CLDO_VDDP beeinflusst? Ich hab so einen Einfluss nämlich noch nie bemerkt.
Mich wundert sowieso, dass die CLDO_VDDP bei Deinem Single Rank Kit so einen gewaltigen Unterschied macht. Diese Sprünge kenn ich nur von Dual Rank Kits. Normalerweise lassen sich 2DPC SR Konfigurationen nicht sonderlich von der CLDO_VDDP beeindrucken.

Zum Testen kann ich Dir die Schrittweiten von 1usmus empfehlen:
Anhang anzeigen 433620

EDIT: hab gerade bemerkt, dass Du einen 2700X hast. Da kann sich das Verhalten natürlich geändert haben.

100% kann ich das nicht sagen aber ich hab devinitiv mit 1.025v soc und 910 cldo keinen boot (3 mal memory train fail dann fail save)
mit 0.95v soc und 910 cldo aber schon.

edit:

danke für die schrittweiten liste von 1usmus. ich mach mitm testen pause für heute. morgen fang ich nochmal komplett neu mit 1.025v soc an und arbeite mich mal die liste von cldo 700 an nach oben durch

Zuletzt bearbeitet:
Hat von Euch jemand beim Prime Pro X370 mit dem 2700X 32GB Kits (2x16) jenseits von DDR4-3200 laufen gehabt? Wenn ja welche? Ich denke echt darüber nach mich von meinen Corsairs auch zu verabschieden und diese durch ein stressfreies Kit zu ersetzen. Sollte aber schon 3200+ schaffen bei 2x 16GB. Die QVL von Asus zur 2000er Reihe ist in dem Bereich recht mau.

Weißt Du mittlerweile, welche Chips auf Deinen Riegeln sind? Wahrscheinlich sind es Hynix AFR oder MFR.
Falls Du Dir ein neues Kit holst, überleg Dir mal ob du nicht lieber 4xSR statt 2xDR kaufen willst. Vier Single Rank Module (bevorzugt B-die) sind viel stressfreier und höher zu übertakten als zwei Dual Rank Module. Ich sag deshalb "übertaktbar", da Du bei den BIOS Einstellungen höchstwahrscheinlich sowieso Hand anlegen musst, um die 3200 MT/s mit DR Modulen zu erreichen. Der Nachteil von vier Modulen ist natürlich der, dass alle RAM Slots belegt sind. Aber mit 4 DR Modulen müsstest Du unter Ryzen dann später sowieso deutliche Abstriche beim Takt machen, da 8 Ranks den Speichercontoller der Ryzen 1xxx CPUs überfordert.

100% kann ich das nicht sagen aber ich hab devinitiv mit 1.025v soc und 910 cldo keinen boot (3 mal memory train fail dann fail save)
mit 0.95v soc und 910 cldo aber schon.

edit:

danke für die schrittweiten liste von 1usmus. ich mach mitm testen pause für heute. morgen fang ich nochmal komplett neu mit 1.025v soc an und arbeite mich mal die liste von cldo 700 an nach oben durch

Also ich bin mir zwar nicht 100pro sicher ob die CLDO den vSOC positiv oder negativ beeinflusst, aber ich habe meine cldo mit festem vSOC rausgefunden. Kann natürlich sein das es aufeinander reagiert, aber bringt dir ja so oder so nix an beiden rumzuspielen, wenn du zwei variablen gleichzeitig lösen willst wird das immer mehr zum whackamole und am Ende macht man nur zufälligen Mist.

Dazu die DOCP Timings setzen + 1,35v Frq so weit hoch wie es stabil ging (dh alles andere auf Auto, PROC, CAD sekundäre Timings etc. Bei mir waren das 2933.) und dann einfach 0,9v - 1,1v in 0,05 Schritten durchgemessen. Grob hat bei mir anfangs schon Cinebench/Ramtest gereicht, als ichs dann auf 1v - 1,05v eingegrenzt hatte wurde es doch komplizierter, habe dann einige läufe maxxmem, mem/cache test in aida etc laufen lassen (bzw halt alles mögliche was absolute Zahlen generiert). Denn üblicherweise sucht man hier ganz einfach den größten Wert der möglich ist, wenn man also wiederholt einen Wert sieht, der so hoch noch nie war, hat man irgendwas richtig gemacht. Und da vSOC jetzt nicht so sensibel ist (Zumindest wenn man nicht eine völlig ungeeignete PROC bentutzt. Von 1v bis 1,1v hatte und habe ich nie Fehler im Ramtest/Hci) war das eig recht schnell gemacht und die 1,031v gefunden. Danach PROC und CAD. Proc ist recht einfach, für mich gehen nur 60, 68 oder 80 (D-Dies. Für deine sollten 48 oder 53 ideal sein, 60 ist auch noch möglich) und die besten Werte sieht man eigentlich sofort, entweder frühe Fehler in RAMtests auf viele Threads verteilt oder schlechte Ram Latenz. Dasselbe gilt für CAD, jeweils einzeln durchgegangen, Ramtest und einige Benchläufe gegenübergestellt etc.)

Nachdem also die Bus Dinge aus der Welt hatte und die Frequenzen durchgetestet habe, sah es für mich eigentlich nicht mehr danach aus das die Frequenz groß Einfluss hat auf vSOC/PROC/CAD. Ich will damit nicht sagen das man die Wiederstände/vSOC etc auf 2133 suchen kann und diese dann Allgemeingültigkeit haben, aber ich sah keine Abweichungen die mich glauben gelassen hat, dass ab einem bestimmten Strap alles um 180 anders eingestellt werden muss. Das Verhältnis blieb bei mir eigentlich immer gleich (CAD zb, 30-20-30-60, unter 2666 24-20-30-40. vSOC bleibt bei mir auch konstant ob 2800 oder 3200). Solltest du also die Werte mit 2933 rausfinden, ist die Wahrscheinlichkeit das sie mit 3200 noch gehen ziemlich hoch.
Und damit haste dann alle variablen außer CLDO ausgeräumt. Ist natürlich ne heiden Arbeit, aber die Ryzen Mobo sind halt Diven (bzw die Mainboardhersteller mussten ja unbedingt 0,00001 cent am Kupfer sparen..)

das "problem" an dem 2700x der scheint überhaupt nicht auf die vsoc zu reagieren, ich hab auf 2933 mit 0,925 vsoc +-1% die gleichen werte wie mit 1,05 vsoc in aida memory/cache.

bei meinen b dies scheint 60 proc odt auch stabiler zu sein als 53 oder gar 48. bzw hängt das wider mit den cad settings zusammen offenbar.

gibts eig irgendwo ne wissenschaftliche erklärung was die rttnom rttwr und rttpark parameter im termination block genau bewirken bzw hat jemand von euch damit schonmal was messbar stabileres erreicht?

ich will meine dip switches aufm mainboard zurück, da gabs nur geht oder geht nicht und man hatte keine tausend paramter mit irgendwelchen ohm werten :haha:

Zuletzt bearbeitet:
gibts eig irgendwo ne wissenschaftliche erklärung was die rttnom rttwr und rttpark parameter im termination block genau bewirken bzw hat jemand von euch damit schonmal was messbar stabileres erreicht?

Ganz am Anfang hat Elmor (glaube ich?) was zu der Architektur geschrieben. "Ryzen strictly technical". Wobei es da mehr um die Architektur selber geht und nicht um die Zusammenspiele. Ich würde auch mal gerne wissen was das mit der vSOC soll, die ja völlig zufällig (für den Nutzer jedenfalls) tiefer oder höher liegen kann. Da müsste sich doch eine sinnvolle übernDaumen regel ableiten lassen.. Und bei allem Zeug das da verbaut ist, müsste es doch wohl was geben das die Leitung/Wiederstände etc ausmisst?? Wieso wird sowas auf den User abgeschoben der erstrecht keinerlei Chance hat das überhaupt zu messen?
Hatte auch mal überlegt ob ich AMD deswegen anschreibe, aber da es um OC geht wird es wohl eh nur ne Standard Antwort..

Mit 4011 sind die RTT zumindest bei mir aber kein Problem mehr, denn Auto setzt die bereits auf die für mich idealen 5/3/1. Setze ich nun zb 7/3/1 erreiche in 15 Latenzläufen nie den Spitzenwert von 5/3/1 (Vor allem Latenz, also für mich war es relativ klar zu sehen, da die Latenz genau zw 73 und 74 sitzt, und ich mit 5 regelmäßig unter 73 komme, mit 7 nicht einmal in 15 Läufen).

Klar ist das alles Flickwerk mit Aida/Cinebench/etc und auch überaus ungenau, aber ohne wirkliches Handhabe wie man das alles testet, weiß ich nicht wie ich sonst vorgehen soll. Vor allem da Ramtest/HCI in einem relativ breiten Rahmen (Zw 1v - 1,1v SOC bei 60 oder 68 PROC gibt keine Errors mit gleichen Einstellungen. Auch bei hohen Frq.) für mich keine Fehler mehr produziert, und es daher primär um "beste Eintellungen" und nicht mehr um "Einstellung die keine Fehler produziert" geht. Und dafür haben wir halt nichtmal ein halbwegs zuverlässiges Handhabe..

Zuletzt bearbeitet:
das "problem" an dem 2700x der scheint überhaupt nicht auf die vsoc zu reagieren, ich hab auf 2933 mit 0,925 vsoc +-1% die gleichen werte wie mit 1,05 vsoc in aida memory/cache.

bei meinen b dies scheint 60 proc odt auch stabiler zu sein als 53 oder gar 48. bzw hängt das wider mit den cad settings zusammen offenbar.

gibts eig irgendwo ne wissenschaftliche erklärung was die rttnom rttwr und rttpark parameter im termination block genau bewirken bzw hat jemand von euch damit schonmal was messbar stabileres erreicht?

ich will meine dip switches aufm mainboard zurück, da gabs nur geht oder geht nicht und man hatte keine tausend paramter mit irgendwelchen ohm werten :haha:

Sorry für die Frage, aber wieso sollte die SOC Spannung die Aida Werte beeinflussen? Timings und Geschwindigkeit bleiben doch identisch.

Sorry für die Frage, aber wieso sollte die SOC Spannung die Aida Werte beeinflussen? Timings und Geschwindigkeit bleiben doch identisch.

bei der ryzen 1000 serie ist teilweise der l3 copy wert extrem eingebrochen bei "falscher vsoc"

was mir logisch erscheint ist da laut diverser cpu info tools l1 l2 udn l3 cache alle mit ecc arbeiten und deshalb einzelne umgekippte bits nicht auffallen durch fehler sondern durch niedrigeren durchsatz bzw höhere latenz da die falsche information einfach nochmal gesendet wird.

das ist natürlich pure spekulation, bin leider kein ingenieur in mikroelektronik, klingt aber für mich zumindest logisch nachvollziehbar.

falls sich ein mikroelektronik ingenieur unter uns befindet, bitte berichtigt meine aussage falls nicht richtig

edit:

glaub ich geb die 3200 jetzt einfach auf, wider den halben tag rummgemacht mit sämtlichen parametern einzeln gestestet procodt rauf und runter zwischen 43 bis zu 68
sämtliche cad settings von 20-60 ohm in jeglicher kombi
dem termination block auto oder rzq 5 6 7
und der cldo munter rauf und runter

das maximale was möglich ist sind 40 min memtest stable das minimale sind fehler im sekundentakt.

hab noch 2933 mit engen timings laufen lassen (67,5ns memory latenz bei aida) das ist auch 12 std stable gelaufen über nacht im memtest
heute nacht versuch ich mich an den 3066 mit engen timings (65ns latenz)

ich mag ja den ryzen richtig gern und mag sogar das asus x370 prime board aber es möge mir doch bitte einfach sagen wiso es die 3200 nicht mag dann könnt ich was ändern :bigok:

was extrem bei der fehlersuche helfen würde wäre wenn man wüsste welche parameter beeinflussen den imc in der cpu, welche widerstände sind wofür und welchen teil vom ram die überhaupt beeinflussen.

wenn der ram irgendwo fehler auswirft weil der command teil die read/write/access befehle unsauber bekommt bringts halt nix wenn ich paramter ändere die den data part beeinflussen wo die eigentlichen informationen in den ram zelen gespeichert werden.

und wie karenin sagt versteh ich auch nicht wiso der imc bzw die cpu das nicht selber ausmessen/anpassen kann.

aber als normal sterblicher ist man da einach aufgeschmissen

Zuletzt bearbeitet:
Weißt Du mittlerweile, welche Chips auf Deinen Riegeln sind? Wahrscheinlich sind es Hynix AFR oder MFR.
Falls Du Dir ein neues Kit holst, überleg Dir mal ob du nicht lieber 4xSR statt 2xDR kaufen willst. Vier Single Rank Module (bevorzugt B-die) sind viel stressfreier und höher zu übertakten als zwei Dual Rank Module. Ich sag deshalb "übertaktbar", da Du bei den BIOS Einstellungen höchstwahrscheinlich sowieso Hand anlegen musst, um die 3200 MT/s mit DR Modulen zu erreichen. Der Nachteil von vier Modulen ist natürlich der, dass alle RAM Slots belegt sind. Aber mit 4 DR Modulen müsstest Du unter Ryzen dann später sowieso deutliche Abstriche beim Takt machen, da 8 Ranks den Speichercontoller der Ryzen 1xxx CPUs überfordert.

Hmm soweit ich weiss ist aber das belegen aller 4 Slots recht problematisch, dann hätte ich doch noch mehr Probleme... Sehe ja auch immer in der QVL wie selten da in der Spalte ein Punkt ist. Ich würde halt auch die CPU gegen 2700X tauschen, da mir hier einfach der Boost gefällt und ich bei dem die CPU garnicht übertakten würde. Da ja der Memory-Controller in der CPU sitzt wäre vielleicht später mal ein Aufrüsten auf 64 GB durch zusätzliche zwei 16GB Module garnicht so das Problem. Allerdings ist bei mir glaub ich eine weitere Aufstockung der Kapazität in den nächsten 2 Jahren nicht geplant und auch nicht nötig. Und da sieht die Welt mit Zen2 oder Zen2+ wieder anders aus.

Ich würde ja preislich garnicht so schlecht wegkommen zur Zeit wenn ich die Module und die CPU verkaufe. Der 1700X wird zwar preislich jetzt einbrechen, dafür ist der RAM im Wert deutlich gestiegen und für Intel-Systeme kein schlechtes Kit.

Der aktuelle RAM hat definitiv Dual Rank und Hynix-Chips.

juhu endlich geschafft

3200 mhz ram stable :banana:



nun hoffe ich kann ich allen leidgeplagten b die besitzern helfen.

also folgendes ist der stand:

Ryzen 2700x
FlareX 2x8gb samsung b die 3200mhz

kein docp profil geladen im bios alle settings von hand gesetzt

1,365 vdmimm (die versuch ich noch zu reduzieren kommende tage)
1,05 vsoc gesetzt, resultiert in 1,031 vsoc unter load ausgelesen in hwinfo64

keine veränderungen im digi+vrm menü, alles auf auto

timings bzw procodt/cad/termination block settings siehe screenshot
hat jemand die komische kombination aus rttnom/rttpark und cad settings schonmal gesehen?
keine ahnung wiso ausgerechnet das stable ist
aber scheinbar ist es möglich, finde die memtest coverage bzw die laufzeit bei den timings schon ordentlich

zur feier des tages werf ich jetzt erstmal nen brocken fleisch in die pfanne

edit:

vddt_cldo auf auto, eine gleichung mit 350 unbekannten variablen kann ich nicht lösen hab dann damit keine weiteren versuche mehr gestartet

edit 2: bios 4011 hatte ich noch vergessen dazuzuschreiben

Zuletzt bearbeitet:
hat jemand die komische kombination aus rttnom/rttpark und cad settings schonmal gesehen?

Zuerst mal: Glückwunsch! :d

CAD 24ohm sind die Auto werte. RRTwr ist für B-Dies eigentlich immer aus (hab noch nie was anderes gesehen), sowie Park auf 5 (240/5=48) ist auch das "normale". Für RTTnom kann man alles oberhalb RTTpark verwenden (dh 5, 6, 7) und muss dann sehen was am besten läuft. Bei mir war es auch 5/3/1 und nicht 7/3/1 wie überall empfohlen wird für samsung dual-ranks.

Was hattest du vorher im Digi+ anders eingestellt? Hab mal irgendwo gelesen das andere plötzlich stabil hohe Frequenzen erreichen wenn sie zb Phase Control nicht auf Optimized oder Extreme etc stellen (ein paar berichten auch das sie 3200 nur stabil bekommen haben mit LLC3 CPU und LLC1 für SOC).
Was ich ehrlich gesagt seltsam fände, weil das mal wieder alles andere als naheliegend (geschweige denn ableitbar) wäre.. Aber mich wundert bei dem Board echt nix mehr

Hi Leutz! Ich bin momentan am überlegen ob es Sinn macht, mein OC zu ändern. Ich nutze gerade 3,9GHz All-Core mit +0,0625V Offset. Nun habe ich gelesen, mit einem höheren Boost-Clock in Spielen evtl. besser zu fahren. Meint ihr da geht viel und welche PStates muss ich dafür ändern? Oder werde ich da auch kaum die 4GHz schaffen, außer die VCore geht über 1,38V?

Schon jemand Erfahrung gemacht mit 4011 von 02.05?

@xarfei: Sollte es weiterhin stabil laufen, dann auch von mir ein Glückwunsch. Hat sich die ganze Testerei doch noch rentiert.

@Diablokiller: Einen Boost hast du nur mit Standardtakt. Sobald du übertaktest, kannst du nur All-Core nutzen. Die 4GHz kannst du ja probieren, wenn es deine Kühlung mitmacht und du mit einer hohen Vcore einverstanden bist.

nochmal kurzes update

hab gestern abend noch testweise soc llc1 angemacht und testweise xmp 3200 gesetzt bei gleichen timings wie ohne.
heute morgen jeder memtest threat 1 fehler bei 1000% coverage.

also entweder meine settings sind nur 99% stable oder xmp ändert für mich nicht sichtbar irgend ein timing auf das man im bios keinen einfluss nehmen kann.

aber das finde ich auch noch raus, so kurz vor dem ziel geb ich nicht auf.

Schon jemand Erfahrung gemacht mit 4011 von 02.05?

Mit meinem 1700X kann ich nicht unbedingt sagen dass sich etwas zwischen dem BIOS 3803 und dem 4011 verbessert hat.
Bei beiden startete der PC bei zu scharfen Timings nicht mehr und lies sich nur mit nem CMOS Reset wieder starten.

Hier mal meine Einstellungen:
BIOS 3803
Spannungen alle mit Offset
CPU -0,1V
SOC -0,01250V
RAM 1,3V

BIOS 4011
CPU -0,5V EDIT: es sind "nur" -0,05V (Danke NoXPhasma)
SOC Auto
RAM 1,35V
Beim Memtest steigt der PC bei ca. 150% aus und lässt sich erst nach ein paar stromlosen Minuten starten. Aber sonst gabs noch keinen Absturz beim Surfen oder zocken :fresse:
Mal schauen wie viel Zeit ich noch reinstecken muss

Zuletzt bearbeitet:
Wie laufen eigentlich Crucial bzw Micron Chips allgemein? Ich erinnere mich nämlich noch an meine alten DDR3 Sports. Die liefen auf 1,35v 1600, konnte die dann auf 1,5v und 2400 laufen lassen ohne probleme...

Wenn ich richtig verstehe ist Crucial quasi die "Hausmarke" von Micron oder nicht?

Micron ist die Mutter bzw der Hersteller. Crucial die Marke für Endkunden.

Gesendet von meinem Moto Z2 Play mit Tapatalk

Habt ihr eigentlich auch das Problem das der PC einfach ausgeht? Ich teste gerade verschiedene OC-Settings und der PC steigt bei Boinc oder auch Prime in Place nach ein paar Minuten aus. Selbst auf Settings die für den 2700x eigentlich kein Problem sein sollten. Der pc startet nicht neu sondern geht direkt aus, kein BSOD. Lässt sich allerdings sofort wieder starten. Bevor ich mir ein neues Netzteil hole wollte ich zumindest abklären ob das Board schuld sein könnte. Temps sind in Ordnung. BIOS ist 4011

@Diablokiller: Einen Boost hast du nur mit Standardtakt. Sobald du übertaktest, kannst du nur All-Core nutzen. Die 4GHz kannst du ja probieren, wenn es deine Kühlung mitmacht und du mit einer hohen Vcore einverstanden bist.

Auch mit PState OC? Dachte es gibt States für Boost-Takt und Allcore-Takt, die ich mit Zenstates anpassen könnte und so beides habe, einen etwas höheren Boost-Clock für Last auf wenige Kerne und einen maximalen Allcore-Clock. Würde mir nämlich bei einigen meiner Games helfen, weil die im Singlecore-CPU-Limit sind ^^

Allcore über 3,9GHz lohnt bei mir nicht, die 3,9 macht er mit 1,325V (nach Vdrop) und für 39,5GHz musste ich schon auf 1,3875V gehen. Das verbrät mir einfach zu viel Strom und für 50-100MHz mehr ist es das nicht wert.

Zuletzt bearbeitet:
Hardwareluxx setzt keine externen Werbe- und Tracking-Cookies ein. Auf unserer Webseite finden Sie nur noch Cookies nach berechtigtem Interesse (Art. 6 Abs. 1 Satz 1 lit. f DSGVO) oder eigene funktionelle Cookies. Durch die Nutzung unserer Webseite erklären Sie sich damit einverstanden, dass wir diese Cookies setzen. Mehr Informationen und Möglichkeiten zur Einstellung unserer Cookies finden Sie in unserer Datenschutzerklärung.


Zurück
Oben Unten refresh
