[Sammelthread] ASUS Prime X370-Pro (AM4)

Reous · 12.03.2017

Prime X370-Pro
(AMD X370)

Inhaltsverzeichnis:

Technische Daten:

CPU	AMD AM4 Socket AMD Ryzen™ 2nd Generation/Ryzen™ with Radeon™ Vega Graphics Ryzen™ 1st Generation/7th Generation A-series/Athlon X4 Processors Supports AM4 Socket 12/14 nm CPU Supports CPU up to 8 cores
Chipset	X370
Arbeitsspeicher	AMD Ryzen™ 2nd Generation/ Ryzen™ with Radeon™ Vega Graphics/ Ryzen™ 1st Generation Processors 4 x DIMM, Max. 64GB, DDR4 3200(O.C.)/3000(O.C.)/2933(O.C.)/2800(O.C.)/2666/2400/2133 MHz AMD 7th Generation A-Series/Athlon X4 Processors 4 x DIMM, Max. 64GB, DDR4 2400/2133 MHz Dual Channel Memory Architecture
Grafik	Integrated Graphics in the AMD Ryzen™ with Radeon™ Vega Graphics/ 7th Generation A-Series APU Multi-VGA output support : HDMI/DisplayPort ports - Supports HDMI 1.4b with max. resolution 4096 x 2160 @ 24 Hz / 2560 x 1600 @ 60 Hz - Supports DisplayPort 1.2 with max. resolution 4096 x 2160 @ 60 Hz
Erweiterungs- schächte	AMD Ryzen™ Processors 2 x PCIe 3.0/2.0 x16 (x16 or dual x8) AMD 7th Generation A-series/Athlon™ Processors 1 x PCIe 3.0/2.0 x16 (x8 mode) AMD X370 chipset 1 x PCIe 2.0 x16 (max at x4 mode) *3 3 x PCIe 2.0 x1
Speichersystem	AMD Ryzen™ Processors : 1 x M.2 Socket 3, with M key, type 2242/2260/2280/22110 storage devices support (SATA & PCIE 3.0 x 4 mode) AMD 7th Generation A-series/Athlon™ Processors : 1 x M.2 Socket 3, with M key, type 2242/2260/2280/22110 storage devices support (SATA & PCIE 3.0 x 2 mode) AMD X370 chipset : 8 x SATA 6Gb/s-Schnittstellen, grau, Unterstützen RAID 0, 1, 10

LAN	Intel® I211-AT, 1 x Gigabit LAN Controller(s) ASUS Turbo LAN Utility ASUS LAN Guard
Audio	Realtek® S1220A 8-Kanal High Definition Audio CODEC - Unterstützt : Anschlusserkennung, und Multistreaming, Technologien sowie automatische Geräteerkennung an der Gehäusevorderseite Audio Feature :
USB Schnittstellen	AMD Ryzen™/7th Generation A-series/Athlon™ Processors : 4 x USB 3.0 Schnittstellen (4 an der Gehäuserückseite, blau, Type-A) AMD X370 chipset : 1 x USB 3.1 Gen 2 front panel connector Schnittstellen 4 x USB 3.0 Schnittstellen (2 an der Gehäuserückseite, blau, 2 intern, Type-A + USB Type-CTM) 4 x USB 2.0 Schnittstellen (4 intern) ASMedia® USB 3.1 Gen 2 controller : 2 x USB 3.1 Schnittstellen (2 an der Gehäuserückseite, teal blue, Type-A)
Besondere Features	5-Way Optimization by Dual Intelligent Processors 5 - Whole system optimization with a single click! 5-Way Optimization tuning key perfectly consolidates TPU, EPU, DIGI+ VRM, Fan Xpert 4, and Turbo App together, providing better CPU performance, efficient power saving, precise digital power control, whole system cooling and even tailor your own app usages. ASUS 5X Protection III : - ASUS SafeSlot Core: Fortified PCIe Slot prevents damage - ASUS LANGuard: Protects against LAN surges, lightning strikes and static-electricity discharges! - ASUS Overvoltage Protection: World-class circuit-protecting power design - ASUS Stainless-Steel Back I/O: 3X corrosion-resistance for greater durability! - ASUS DIGI+ VRM: 10 Phase digital power design - ASUS Enhanced DRAM Overcurrent Protection - Short circuit damage prevention - ASUS ESD Guards - Enhanced ESD protection ASUS TPU : - Auto Tuning ASUS EPU : - EPU AURA : - Aura Lighting Control - Aura RGB Strip Headers - Aura Lighting Effects Synchronization with compatible ASUS ROG devices ASUS Exclusive Features : - AI Suite 3 - Ai Charger - Turbo LAN - PC Cleaner ASUS Quiet Thermal Solution : - Stylish Fanless-Design Kühlkörperlösung& MOS-Kühlkörper - ASUS Fan Xpert 4 ASUS EZ DIY : - ASUS O.C. Profile - ASUS CrashFree BIOS 3 - ASUS EZ Flash 3 - ASUS UEFI BIOS EZ Mode - Multi-language BIOS ASUS Q-Design : - ASUS Q-Shield - ASUS Q-Slot - ASUS Q-DIMM - ASUS Q-Connector Overclocking Protection : - ASUS C.P.R.(CPU Parameter Recall) Turbo App
Anschlüsse (Rückseite)	1 x PS/2 Tastatur/Maus Combo-Schnittstelle 1 x DisplayPort 1 x HDMI 1 x LAN (RJ45) Schnittstelle 1 x S/PDIF-Ausgang (optisch) 5 x Audio-Anschlüsse 2 x USB 3.1 Gen 2 (teal blue)Type-A 1 x USB 3.1 Gen 1 USB Type-CTM 5 x USB 3.1 Gen 1
Anschlüsse (Intern)	1 x USB 3.0-Anschluss unterstützt zusätzlich 2 USB 3.0-Schnittstellen (19-pin) 2 x USB 2.0-Anschlüsse unterstützen zusätzlich 4 USB 2.0-Schnittstellen 8 x SATA 6Gb/s-Schnittstellen 1 x Prozessorlüfteranschluss (1 x 4 -pin) 2 x Gehäuselüfteranschlüsse (2 x 4 -pin) 1 x Aura RGB Strip Header 1 x 24-Pin EATX Netzanschluss 1 x 8-Pin ATX 12V Netzanschluss 1 x M.2 Socket 3 with M Key, type 2242/2260/2280/22110 storage devices support (SATA mode & PCIE mode) 1 x Audio-Anschluss an der Gehäusevorderseite (AAFP) 1 x CPU OPT Fan connector(s) (1 x 4 -pin) 1 x AIO_PUMP connector (1 x 4 -pin) 1 x W_PUMP+ connector (1 x 4 -pin) 1 x Clear BIOS-Taste 1 x System panel(s) (Q-Connector) (Chassis intrusion header is inbuilt) 1 x 14-1 pin TPM connector 1 x COM port header 1 x USB 3.1 Gen 2 front panel connector
Zubehör	User's manual ASUS Q-Shield 4 x SATA 6Gb/s-Kabel 1 x M.2 Screw Package 1 x Supporting DVD 1 x SLI HB BRIDGE(2-WAY-M) 1 x Q-connector(s) (1 in 1)

Weitere und detailliertere Informationen gibt es auf der Herstellerseite.

Bilder:
Nach oben

weitere Bilder:

Uefi Bilder:
Nach oben

Bilder aus Bios 0504/0803

AI Tweaker

weitere Bilder:

Main / Exit

Advanced

Monitor

Boot

Tools

Software:
Nach oben

Nützliche Links
Nach oben

Reviews:
Nach oben

X370-Pro vs X470-Pro
Nach oben

Lohnt es sich auf das X470-Pro zu wechseln?
Es wird sich nur lohnen, wenn man aus seinem RAM das letzte bisschen Leistung heraus holen will.
Ansonsten gibt es keine großen Veränderungen im Vergleich zum X370-Pro.

+ Hohe RAM Takraten bis DDR4-3600 möglich (Nur in Slot A2,B2)
+ Geringerer Verbrauch (~ 5W weniger)
+ Zweiter M.2 Slot
+ Dritter Chassis Fan Anschluss
+ Erneut gutes VRM Design
+ Chipsatz Temperatur blieb immer unter 50°C (kann aber von Board zu Board schwanken)
= Gleiche BIOS Einstellungen
= Gleiche Bootzeit
- Keine hohen RAM Taktraten bei Vollbestückung möglich (max ~ DDR4-2933)
- Nur 6 SATA Ports
- Aktueller Preis von ~160 Euro
- BIOS Bugs vorhanden
- I/O Deckel lässt sich nur entfernen, wenn man auch den VRM Kühler demontiert

Tests / Vergleiche
Alle Tests sind Schnelltests mit teils Standardeinstellungen

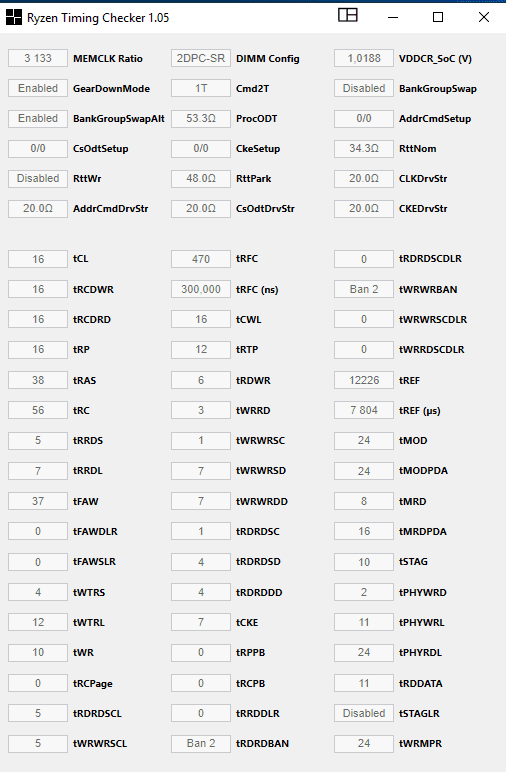

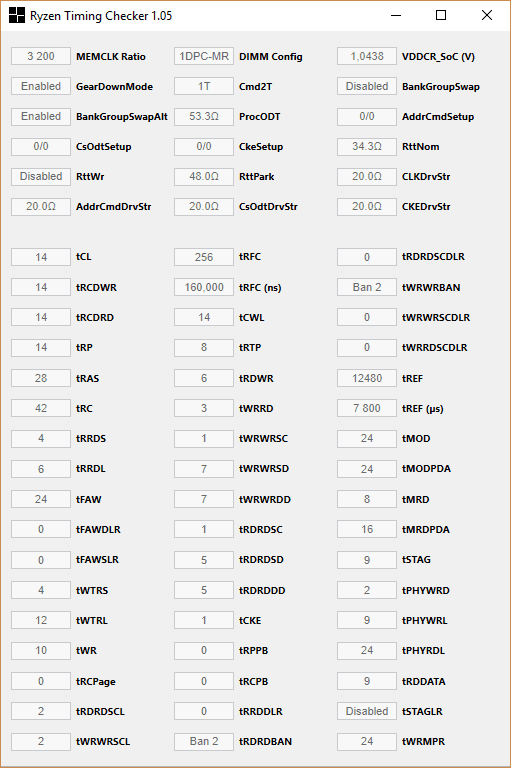

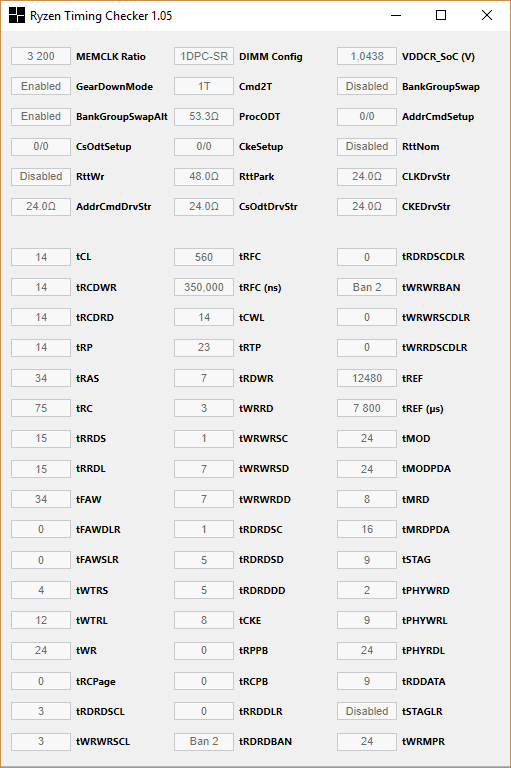

RAM Overclocking Vergleich:
X370-Pro Bios 4008 | X470-Pro Bios 4008

RAMTest ~1000% Max 1.35v Dram Voltage	R5 1600X	R5 2400G	R7 2700X
Samsung B-Die X370-Pro X470-Pro	DDR4-3133 DDR4-3400	DDR4-3266 DDR4-3400	DDR4-3266 DDR4-3400
Hynix MFR X370-Pro X470-Pro	DDR4-3066 DDR4-3266	DDR4-3133 DDR4-3333	DDR4-3133 DDR4-3333

Höhere RAM Spannung mit optimierten Timings:

DDR4-3533

1600X

2700X

CPU Overclocking Vergleich:

X370-Pro Bios 4008 | X470-Pro Bios 4008
Prime95 1h min Voltage @ 4.00GHz | Cinebench bei gleichen Settings

Beide Boards nehmen sich nicht viel. Je nach CPU und Temperaturen schwanken die erreichten Ergebnisse leicht.

2700X	Prime95	Cinebench
X370-Pro X470-Pro	4GHz @ 1.162v 4GHz @ 1.137v	4.20GHz \| 1933 Punkte 4.20GHz \| 1921 Punkte

X470-Pro genauer angeschaut

Board
Klicken für größere Ansicht

VRM, AURA und Chipsatz

VRM
Kühler sind etwas länger, dafür aber niedriger geworden. Unter Last (4.00GHz, 2700X) sind sie nur Handwarm geworden.

Br0da schrieb:

Mit dem Prime-Pro bekommt man abermals ein sehr starkes VRM in Relation zum Preis.
Es sind in der Tat nur die NexFETs den powIRstages gewichen.
Ich würde mal behaupten dass jedenfalls mit Hinblick auf die VRM Hardware nur derjenige dem Aufpreis zum Hero zahlen muss, der Extrem OC betreiben will.

Zum Vergrößern anklicken....

Aura
Das Board besitzt 6 LEDs. Vier davon unter dem Chipsatz Kühler, zwei unter dem I/O Shield

Chipsatz
Das Pad ist im Vergleich zum X370 etwas größer, bedeckt aber immer noch nicht die komplette Fläche.
Die Temperatur blieb trotz warmen Raumtemperaturen (~25°C) immer unter 50°C.

Uefi / Downloads:
Nach oben

Offizielle Bios Dateien

- Please flash only with EZ Flash 3 Utility (Windows is not safe)
- Load and save default Settings before flashing
- Downgrade to an older AGESA Version is not possible with EZ Flash 3 Utility

Bios 6026
Update AMD AM4 AGESA V2 PI 1.2.0.6b
Improve system performance and stability
Add Renoir Support
Add Vermeer Support
Removed Bristol Ridge Support

Bios 5606
Support Windows 11 by default

Bios 5603
Improve system stability

Bios 5601
Update AGESA to ComboAM4 1.0.0.6
Improve system performance
Improve DRAM stability
Improve system stability
Improve system compatibility
Fixed AI suite 3 issue
Fixed HDMI and DP sound issue

Bios 5220
Update AGESA to ComboAM4 1.0.0.3ABBA

Bios 5216
1.Improve system performance.
2.Update AGESA to ComboAM4 1.0.0.3ABB
a.Fixes a compatibility issue with Destiny 2
b.Fixes an issue with certain Linux distros
c.Removes Gen 4 support when using Ryzen 3000 CPUs
3.Improves EZFlash performance to reduce boot time.

Bios 5204
Update AGESA to ComboAM4 1.0.0.3AB to improve compatibility.
Recommend updating the BIOS via EZ Flash

Bios 5008
Update AGESA to ComboAM4 1.0.0.2 to improve compatibility.
Recommend updating the BIOS via EZ Flash.

Bios 4801
Update AGESA to ComboAM4 0.0.7.2A for next-gen processors and to improve CPU compatibility

Bios 4602
Update AGESA to Combo-AM4 0.0.7.2 for the upcoming processors.
Added PBO Option in Ai Tweaker
Upate AMD chipset driver to 18.50.16 or later before updating BIOS if you use a Raven Ridge APU.
Alte Profile nicht laden. Diese sind inkompatibel und können zu einem Soft Brick führen!
Zurück flashen auf AGESA 1.0.0.6 über EZ Flash 3 ist nicht möglich.

Bios 4406
Update AGESA to Combo-AM4 0.0.7.0 for the upcoming processors and improve some CPU compatibility
Upate AMD chipset driver to 18.50.16 or later before updating BIOS if you use a Raven Ridge APU.
Alte Profile nicht laden. Diese sind inkompatibel und können zu einem Soft Brick führen!
Zurück flashen auf AGESA 1.0.0.6 über EZ Flash 3 ist nicht möglich.

Bios 4207
Update AGESA to PinnaclePI 1.0.0.6
Improve compatibility and performance with for Athlon™ with Radeon™ Vega Graphics Processors

Bios 4024
Improve system performance

Bios 4012
Improve system performance

Bios 4011
Update AGESA to PinnaclePI 1.0.0.2 + SMU 43.18

Bios 4008
Update AGESA to PinnaclePI 1.0.0.2

Bios 3907 BETA
Update AGESA to PinnaclePI 1.0.0.2

Bios 3805
Improve system performance

Bios 3803
Improve system performance
Update AGESA to PinnaclePI 1.0.0.0a

Bios 3404
Improve system performance

Bios 3203
Nicht auf das "neuste" 3203 Bios vom 25.01.18 updaten!
Bios ist vom 09.11.17 und war damals mit einigen Komponenten inkompatibel.

Bios 3402
Improve system stability

Bios 3401
Update AGESA to 1071 (Support for Raven Ridge APUs)
Ein zurück flashen auf eine ältere Version ist danach nicht mehr möglich

Bios 3203
Update AGESA to 1071 (Support for Raven Ridge APUs)
Bios wurde von Asus zurück gezogen.
Ein zurück flashen auf eine ältere Version ist danach nicht mehr möglich

Bios 1201
Improve system stability

Bios 1001
No changelog available

Bios 0902
Update AGESA to 1.0.0.6b
(Fixed PState Bug and PState Brick)

Bios 0812
Improve System stability (Removed CBS items)

Bios 0810
Enhance Memory Compatibility for Ryzen CPU
Improve LAN stability before entering to OS
Custom PState OC kann einen Bios Brick verursachen >>LINK<<

Bios 0807
Add CBS items
Custom PState OC kann einen Bios Brick verursachen >>LINK<<

Bios 0805
Update AGESA to 1.0.0.6a

Bios 0803 [BETA]
Update AGESA to 1.0.0.6

Bios 0801 [BETA]
Update AGESA to 1.0.0.6

Bios 0614 [BETA]
Improve system stability

Bios 0612
Improve system stability
Ein zurück flashen auf eine ältere Version ist danach nicht mehr möglich

Bios 0604
Update AGESA to 1.0.0.4a
Hinweis: Nicht flashen wenn ihr Kingston HyperX Ram verbaut habt

Bios 0515
Improve system stability.
Enhance memory compatibility
Improve CPU temperature monitor function

Bios 0511
Improve system performance
Make CPU temperature more precise

Bios 0504
Enhance memory compatibility

Bios 0502
Improve system stability

Downgrade mit offiziellem Bios

Bitte nur anwenden, wenn es mit dem internen EZ Flash 3 Utility nicht geht.
Anwendung auf eigene Gefahr

Anleitung und Bild:

- Originale Bios Datei herunterladen
- Umbenennen in zb. 1201.cap
- Bootbaren FAT32 USB Stick erstellen
- Bios Datei und Afudos auf den Stick kopieren
- Bios auf Werkseinstellungen zurück setzen
- Vom USB Stick booten
- Mit folgendem Befehl flashen. Ohne >><< Zeichen
- Falsche Eingabe der Befehle führt zum Brick!

>> afudos NameDerDatei.cap /x /p /b /n /k <<

afudos+NameDerDatei.cap+/x+/p+/b+/n+/k

+ steht für ein Leerzeichen

- Update kann mehrere Minuten dauern
- USB Stick entfernen und mit Strg+Alt+Entf neu starten
- Default Settings laden, neustarten und nochmal ein CMOS Reset durchführen. (Zur Fehlerreduzierung)

Bedeutung:
/x = Do not check ROM ID
/p = Program Boot Block
/b = Program Main BIOS
/n = Program NVRAM
/k = Program all non - critical blocks and ROM Holes.

RyZenPstateCalc by noko: Excel | XML
(Zum ermitteln der Hex-Werte für PState OC)

BIOS Modding / LuxxMod:
Nach oben

Bios selber modden / nach seinen Wünschen anpassen
Da jeder etwas andere Wünsche hat, wie das perfekte Bios aussieht, poste ich hier nun eine Anleitung zum selber machen.

Beachte:
Jegliche Änderung geschieht auf eigene Gefahr.
Ich bin nicht verantwortlich für Schäden während oder nach dem flashen.
Ihr könnt durch flasche Einstellungen (falsches Modding oder falsche Einstellungen in den freigeschaltenen Optionen) das Board bricken.

Diese Anleitung gilt nur für das Prime X370-Pro, sollte vom Prinzip her aber mit allen AMI Bios Versionen (AM4 Boards) funktionieren.

Anleitung BIOS Modding:
Nicht mehr aktuell!
©Reous/HWLuxx
If you copy this guide, dont forget to mention this thread.

English
made by L. Russian
made by 1usmus French
mady by L.

1: Benötigte Programme:

Originale BIOS Datei

AMIBCP 5.02.0023

UEFITool 0.21.5

Universal IFR Extractor v0.7.0

HxD Hex Editor

Flash Programme

[*]

2: Einstellungen mit AMIBCP freischalten:

Fertige von deinem Bios eine Kopie an.

Öffne AMIBCP und lade darin die Kopie deiner Bios Datei.

Unter "Setup Configuration" seht ihr die gleiche Struktur wie in eurem Bios.

Nun könnt ihr bestimmen ob ihr Einstellungen freischalten oder Einstellungen ausblenden wollt.

Um eine Einstellung auszublenden markiert ihr die entsprechende Zeile, macht bei der Spalte "Show" einen Doppelklick und ändert ihn auf "No"

Um eine Einstellung freizuschalten markiert ihr die entsprechende Zeile, macht bei der Spalte "Access/Use" einen Doppelklick und ändert ihn auf "USER" oder "Superuser" (beide Optionen haben die gleiche Wirkung)

AMD CBS Menü kann mit AMIBCP nicht freigeschalten werden. Siehe dazu Punkt 3+4.

Das Bios speichern, nachdem alle Änderungen durchgeführt wurden. Das speichern kann je nach System etwas dauern.

Durch Modifikationen am Bios geht die digitale Signatur verloren. Die Meldung mit OK bestätigen.

[*]

3: AMD CBS aus Bios extrahieren:

Öffne UEFITool und lade die zuvor abgespeicherte Bios Datei.

Öffne das Untermenü von AMI Aptio capsule.

Mache einen Rechsklick auf "UEFI image", wähle "Extract as is..." und speichere das Image ab.

Das abgespeicherte Image muss nun 2 KB (16.384 KB) kleiner sein als das original Image.

Öffne das extrahierte Image erneut im UEFITool.

Bis Bios 1201:

Öffne die Suche (Strg+F), gib bei "GUID" folgendes ein "F639D37E" und bestätige mit OK.

In der unteren Spalte "Messages" nun einen Doppelklick auf "GUID pattern "F639D37F-.....- ..." machen.

Ab Bios 3401:

Öffne die Suche (Strg+F), gib bei "GUID" folgendes ein "A5E369C8" und bestätige mit OK.

In der unteren Spalte "Messages" nun einen Doppelklick auf "GUID pattern "A5E369C8-.....- ..." machen.

Öffne das Untermenü vom Image "F639D37E..." (bzw "A5E369C8")

Mache einen Rechsklick auf die "PE32 image section" und speichere die Datei mit "Extract as is..." ab.

Die abgespeicherte Datei sollte nun so aussehen (Name "cbs" habe ich selbst gewählt).

Öffne nun den Universal IRF Extractor und lade die cbs.sct. Durch drücken auf Extract wird eine Text Datei (cbs IFR.txt) erstellt.

[*]

4: AMD CBS bearbeiten:

Öffne die zuvor extrahierte Textdatei. Darin wird die CBS Datei leserlich dargestellt.
Man sieht darin alle vorhandenen Einstellungen inklusive dem Hexcode.
Bei unseren Board sind nur 4 Optionen freigeschalten. Core Performance Boost, Memory interleaving, IOMMU und Global C-state Control (grün markiert)
Rot markiert sind Optionen, welche aktuell ausgeblendet sind.
Die Liste geht nach unten noch viel weiter.

Einzelne Einstellungen "Setting" sind folgendermaßen unterteilt:
Bezeichnung im Bios (grün), Einstellmöglicheiten (blau) und der dazugehörige Hexcode.
Diese lassen sich beliebig mit dem Hex Editor hin und her verschieben.
Man muss also nicht die kompletten Untermenüs freischalten, sondern kann zb das Setting "BankGroupSwap" aus dem Untermenü "UMC Common Options" einfach auf der Startseite einfügen.
Ebenso kann man vorhandene Settings in den Untermenüs verschwinden lassen.
Wichtig dafür ist nur, mit dem HxD Editor, den passenden Hexcode an der richtigen Stelle einzufügen.

Ist dies einem zu aufwendig, der kann auch einfach nur die Untermenüs freischalten.
Dazu einfach mit dem HxD Editor den Hexcode "46 02" (True) in "47 02" (False) umändern.

Hat man alle Änderungen durchgeführt und abgespeichert, empfiehlt es sich noch einmal eine Textdatei mit dem Universal IFR Extractor anzulegen.
Hat diese Textdatei die gleiche Größe (+/- 1 KB) wie die erste Textdatei, dann hat man alles richtig gemacht.
Hat die zweite Textdatei nur eine Größe von einem KB (1 KB), dann hat man einen Fehler gemacht und man muss noch einmal von vorne beginnen.

[*]

5: AMD CBS ins Bios einfügen:

Öffne wieder das UEFITool und lade dein Bios.

Suche den "GUID" "F639D37E-..." (bzw "A5E369C8-...")

Mache einen Rechsklick auf die "PE32 image section" und wähle "Replace as is..." aus.
Lade und öffne deine gemoddete CBS Datei. Es sollte danach wie folgt aussehen.

Bios abspeichern, indem ihr auf "File => Save Bios file..." klickt.
Ihr könnt nun auch einen vereinfachten Namen vergeben wie zb.: "0805Mod.rom"
Wichtig: Die Datei darf weiterhin nur 16.384 KB groß sein.

Fertig ist das gemoddete Bios.

[*]

6: Bios flashen:

Da die digitale Signatur nicht mehr vorhanden ist, ist es nicht mehr möglich das Bios über die interne EZ Flash Funktion zu flashen.
Wir müssen auf das AMI eigene Flashtool "AFUDOS" ausweichen.

Erstelle einen DOS Startup Disk
Stecke einen USB Stick ein, installiere "HP USB Boot Utility" und öffne danach das Programm "HP USB Disk Starage Format Tool".
Setze einen Haken bei "Create a DOS startup disk" und suche nach dem im Download enthaltenen "usbdos" Ordner.
Mit "Start" startet ihr den Formatierungsprozess.
(Alternatives Programm: Rufus)

Kopiere nun das Programm "AFUDOS" sowie das gemoddete Bios auf deinem USB Stick.

Starte den PC neu, lade und speichere im Bios die Standardeinstellungen.

Boote vom USB Stick aus.

Gib folgenden Befehl ein: "afudos xxxx.rom /GAN" (xxxx ersetzen durch den Namen, den ihr vorher vergeben habt).

Der Lese-, Löschen-, Schreib- und Verifizierungsprozess startet nun automatisch.

Entferne den USB Stick und starte den PC mit "Strg + Alt + Entf" neu.

Ich hoffe ihr hattet Erfolg

[*]
Gebricktes Board / Bios wiederherstellen:
©Reous/HWLuxx
If you copy this guide, dont forget to mention this thread.

Sollte der seltene Fall eintreten und ihr das Board brickt, gibt es keine kostenlose Möglichkeit mehr zur Rettung.
Durch ein modifiziertes Bios habt ihr auch keine Garantieansprüche mehr. Ob ihr es dennoch probiert ist euch überlassen.

Wer auf lange Sicht, sowie zukünftige Boards modifizieren will, der sollte sich auch entsprechende Hardware besorgen.
Die Rede ist von einem USB Flash Programmer.
Ich beschränke diese Anleitung auf den "Revelprog IS" Programmierer. Dieser ist einer von den teuren aber ist Hardware- und Softwaretechnisch ausgereift.

Auf dem Asus Prime X370-Pro ist ein Winbond 25Q128FW Bios Chip verbaut.
Man hat zwei Möglichkeiten diesen neu zu flashen.

SOIC8 Test Clip

JSPI1 Schnittstelle

[*]Letzteres ist die einfachere und schnellere Methode. Kabel lassen sich unkomplizierter einstecken als eine Klammer auf einem kleinen Chip anzubringen.

1: Was wird benötigt:

Zweiter Computer oder Laptop

USB Programmer

Verbindungskabel

Bios Datei

2: Verkabelung

JSPI1 mit USB Programmer verbinden.
Auf richtige Verkabelung achten. Pin1 zu Pin1, Pin2 zu Pin2, ... .

Nachdem man alles komplett angeschlossen hat, kann man zur Fixierung Tesa Klebeband außen herum wickeln.
Somit behält man auch nach entfernen der Kabel die richtige Pin Belegung bei.

3: BIOS flashen:

Software "REVELPROG-IS_v1-6" öffnen

Richtigen BIOS Chip auswählen

USB Kabel verbinden.

Als Funktionstest einmal den BIOS Chip lesen.

Originale BIOS Datei laden.

Durch klicken auf "Write buffer to memory" wird der Chip automatisch gelöscht, beschrieben und verifiziert.

USB Kabel entfernen.

Verbindungskabel zum USB Programmer entfernen.

Mainboard wurde erfolgreich wiederbelebt.

MODS - Anwendung auf eigene Gefahr.

BiosMod 5606X
BCLK Spread Spectrum freigeschaltet.
Erweiterte DC Lüftersteuerung für AIO_PUMP und W_PUMP
- Min Lüftergeschwindigkeit kann auf 0% reduziert werden (vorher 60%)
- Mittel Lüftergeschwindigkeit kann auf 0% reduziert werden (vorher 60%)
- Option Allow Fan Stop hinzugefügt
AMD CBS freigeschaltet
ASPM Support hinzugefügt
Weitere Optionen hinzugfügt

Anleitung zum flashen ist im Download enthalten.

Ältere Versionen

BiosMod 5603X
BCLK Spread Spectrum freigeschaltet.
Erweiterte DC Lüftersteuerung für AIO_PUMP und W_PUMP
- Min Lüftergeschwindigkeit kann auf 0% reduziert werden (vorher 60%)
- Mittel Lüftergeschwindigkeit kann auf 0% reduziert werden (vorher 60%)
- Option Allow Fan Stop hinzugefügt
- Max Temperatur von 75°C auf 85°C erhöht.
AMD CBS freigeschalten
ASPM Support hinzugefügt

Mod Profile 5220
Verwendbar mit dem originalen 5220 Bios (Nur verwendbar mit einer Zen2 CPU).

- BCLK Spread Spectrum Disabled

Mod Profile 5204
Verwendbar mit dem originalen 5204 Bios (Nur getestet mit einer Zen2 CPU).

- BGS Enabled / BGS_ALT Disabled (BGSen.CMO)
- BCLK Spread Spectrum Disabled (SS disabled.CMO)
- BCLK Spread Spectrum Disabled / BGS Enabled / BGS_ALT Disabled (SSdis BGSen.CMO)

BiosMod 5220X
BCLK Spread Spectrum freigeschalten.
Funktioniert nur mit einer Zen2 CPU!
Erweiterte DC Lüftersteuerung für AIO_PUMP und W_PUMP
- Min Lüftergeschwindigkeit kann auf 0% reduziert werden (vorher 60%)
- Mittel Lüftergeschwindigkeit kann auf 0% reduziert werden (vorher 60%)
- Option Allow Fan Stop hinzugefügt
AMD CBS freigeschalten (Advanced)

Anleitung zum flashen ist im Download enthalten.

Mod Profile 4602
Verwendbar mit dem originalen 4602 Bios.
Für bessere Performence mit Dual Rank RAM oder Vollbestückung 4x Single Rank RAM (Nur bei Verwendung von Auto Subtimings).

- BGS Enabled + BGS_Alt Disabled (BGS EnDis.CMO)

BiosMod 5204X
BCLK Spread Spectrum freigeschalten.
Funktioniert eventuell nur mit einer Zen2 CPU!
Erweiterte DC Lüftersteuerung für AIO_PUMP und W_PUMP
- Min Lüftergeschwindigkeit kann auf 0% reduziert werden (vorher 60%)
- Mittel Lüftergeschwindigkeit kann auf 0% reduziert werden (vorher 60%)
- Option Allow Fan Stop hinzugefügt
AMD CBS freigeschalten (Advanced)

Weitere Änderungen:

Anleitung zum flashen ist im Download enthalten.

Bios startet standardmäßig im "Advanced Mode"
BCLK Spread Spectrum hinzugefügt (Ai Tweaker)
VDDP Voltage hinzugefügt (Ai Tweaker)
C6 Mode hinzugefügt (CPU Configuration)
Asmedia USB 3.1 Battery Charging Support hinzugefügt (Onboard Devices Configuration)
AMD CBS freigeschalten (Advanced)
- Geänderte Hauptansicht
- Zen Common Options
- DF Common Options
- UMC Common Options
- NBIO Common Options
Erweiterte Booteinstellungen freigeschalten (Boot)

BiosMod 4602X
Erweiterte DC Lüftersteuerung für AIO_PUMP und W_PUMP
- Min Lüftergeschwindigkeit kann auf 0% reduziert werden (vorher 60%)
- Mittel Lüftergeschwindigkeit kann auf 0% reduziert werden (vorher 60%)
- Option Allow Fan Stop hinzugefügt
AMD CBS freigeschalten (Advanced)

Weitere Änderungen:

Anleitung zum flashen ist im Download enthalten.

Bios startet standardmäßig im "Advanced Mode"
VDDP Voltage hinzugefügt (Ai Tweaker)
C6 Mode hinzugefügt (CPU Configuration)
Asmedia USB 3.1 Battery Charging Support hinzugefügt (Onboard Devices Configuration)
AMD CBS freigeschalten (Advanced)
- Geänderte Hauptansicht
- Zen Common Options
- DF Common Options
- UMC Common Options
- NBIO Common Options
Erweiterte Booteinstellungen freigeschalten (Boot)

Mod Profile 4207
Verwendbar mit dem originalen 4207 Bios.
- Precision Boost Overdrive Enabled (PBOEnabled.CMO)
- Bus Speed Spread Spectrum Disabled + Precision Boost Overdrive Enabled (BusSS+PBO.CMO)
- Bus Speed Spread Spectrum Disabled (BusSpread.CMO)

BiosMod 4207X
Option für Bus Speed Spread Spectrum hinzugefügt
Erweiterte DC Lüftersteuerung für AIO_PUMP und W_PUMP
- Min Lüftergeschwindigkeit kann auf 0% reduziert werden (vorher 60%)
- Mittel Lüftergeschwindigkeit kann auf 0% reduziert werden (vorher 60%)
- Option Allow Fan Stop hinzugefügt
AMD CBS freigeschalten (Advanced)
- Inklusive Precision Boost Overdrive für Ryzen+

Weitere Änderungen:

Anleitung zum flashen ist im Download enthalten.

Bios startet standardmäßig im "Advanced Mode"
My Favorites entfernt
VDDP Voltage hinzugefügt (Ai Tweaker)
C6 Mode hinzugefügt (CPU Configuration)
Asmedia USB 3.1 Battery Charging Support hinzugefügt (Onboard Devices Configuration)
AMD CBS freigeschalten (Advanced)
- Geänderte Hauptansicht
- Zen Common Options
- DF Common Options
- UMC Common Options
- NBIO Common Options
- FCH Common Options
Erweiterte Booteinstellungen freigeschalten (Boot)

BiosMod 4008X v2

Option für Bus Speed Spread Spectrum hinzugefügt
Erweiterte DC Lüftersteuerung für AIO_PUMP und W_PUMP
- Min Lüftergeschwindigkeit kann auf 0% reduziert werden (vorher 60%)
- Mittel Lüftergeschwindigkeit kann auf 0% reduziert werden (vorher 60%)
- Option Allow Fan Stop hinzugefügt
AMD CBS freigeschalten (Advanced)

Weitere Änderungen:

Anleitung zum flashen ist im Download enthalten.

Bios startet standardmäßig im "Advanced Mode"
My Favorites entfernt
VDDP Voltage hinzugefügt (Ai Tweaker)
C6 Mode hinzugefügt (CPU Configuration)
Asmedia USB 3.1 Battery Charging Support hinzugefügt (Onboard Devices Configuration)
AMD CBS freigeschalten (Advanced)
- Geänderte Hauptansicht
- Zen Common Options
- DF Common Options
- UMC Common Options
- NBIO Common Options
- FCH Common Options
Erweiterte Booteinstellungen freigeschalten (Boot)

BiosMod 3907B BETA

Option für Bus Speed Spread Spectrum hinzugefügt
~~Option für HPET hinzugefügt~~
HPET bitte auf Auto oder Enabled lassen - Stabilitätsprobleme
Erweiterte DC Lüftersteuerung für AIO_PUMP und W_PUMP
- Min Lüftergeschwindigkeit kann auf 0% reduziert werden (vorher 60%)
- Mittel Lüftergeschwindigkeit kann auf 20% reduziert werden (vorher 60%)
- Option Allow Fan Stop hinzugefügt

Weitere Änderungen:

Bios startet standardmäßig im "Advanced Mode"
My Favorites entfernt
VDDP Voltage hinzugefügt (Ai Tweaker)
C6 Mode hinzugefügt (CPU Configuration)
Asmedia USB 3.1 Battery Charging Support hinzugefügt (Onboard Devices Configuration)
AMD CBS freigeschalten (Advanced)
- Geänderte Hauptansicht
- Zen Common Options
- DF Common Options
- UMC Common Options
- NBIO Common Options
- FCH Common Options
Erweiterte Booteinstellungen freigeschalten (Boot)

BiosMod 3803M

Option für Bus Speed Spread Spectrum hinzugefügt
Option für HPET hinzugefügt
Erweiterte DC Lüftersteuerung für AIO_PUMP und W_PUMP
- Min Lüftergeschwindigkeit kann auf 0% reduziert werden (vorher 60%)
- Mittel Lüftergeschwindigkeit kann auf 20% reduziert werden (vorher 60%)
- Option Allow Fan Stop hinzugefügt

Weitere Änderungen:

Zum testen:
~~XFR 2.0 Configuration~~
Mem P-State

Bios startet standardmäßig im "Advanced Mode"
My Favorites entfernt
VDDP Voltage hinzugefügt (Ai Tweaker)
C6 Mode hinzugefügt (CPU Configuration)
Asmedia USB 3.1 Battery Charging Support hinzugefügt (Onboard Devices Configuration)
AMD CBS freigeschalten (Advanced)
- Geänderte Hauptansicht
- Zen Common Options
- DF Common Options
- UMC Common Options
- NBIO Common Options
- FCH Common Options
Erweiterte Booteinstellungen freigeschalten (Boot)

BiosMod 1201M BETA

Option für Bus Speed Spread Spectrum hinzugefügt
Option für HPET hinzugefügt
Erweiterte Lüftersteuerung für AIO_PUMP und W_PUMP
- Min/Mittel Lüftergeschwindigkeit kann für DC Lüfter auf 20% reduziert werden (vorher 60%)
- Option Allow Fan Stop hinzugefügt
Alle Änderungen von den vorherigen Mods

BiosMod 1001M BETA
Bus speed ist jetzt bei ungefähr 100MHz
Alle Änderungen vom Bios 0902-1

BiosMod 0902-1

Bios startet standardmäßig im "Advanced Mode"
My Favorites entfernt
VDDP Voltage hinzugefügt (Ai Tweaker)
C6 Mode hinzugefügt (CPU Configuration)
Asmedia USB 3.1 Battery Charging Support hinzugefügt (Onboard Devices Configuration)
AMD CBS freigeschalten (Advanced)
- Geänderte Hauptansicht
- Zen Common Options
- DF Common Options
- UMC Common Options
- NBIO Common Options
- FCH Common Options
Erweiterte Booteinstellungen freigeschalten (Boot)

Overclocking
Nach oben

(1) Nicht höher als 1.425v (Allcore) einstellen (laut Robert Hallock, AMD). Eine höhere Spannung kann die Lebensdauer verkürzen.

Empfehlung: Sweet Spot ausloten und nicht darüber hinaus gehen.

(2) Spannung unter anderem für den Speichercontroller. Je höher der Ramtakt desto höhere Spannung wird benötigt.

Empfehlung: Je niedriger desto besser, maximal 1.10v[SUP]*1[/SUP].

Eine zu hohe SOC Spannung kann zu Leistungsverlust im L3 Cache führen (Read, Write, Copy).

(3) Spannung für den Arbeitsspeicher. Laut Robert Hallock ist es möglich diese bis auf 1.50v zu erhöhen.

Empfehlung: Für 24/7 bis zu 1.35v.

(4) Hilfe um den Arbeitsspeicher stabil zu bekommen. Nicht höher als 96 Ohm gehen.

Empfehlung: Siehe Spoiler.
Dies sind nur Richtwerte.

Samsung B (SR)	2x8GB	53.3 Ohm
Samsung B (SR)	4x8GB	53.3 Ohm
Samsung B (DR)	2x16GB	80/96 Ohm
Samsung B (DR)	4x16GB	43.6 Ohm
Hynix A (DR)	2x8GB	53.3 Ohm
Hynix A (DR)	4x8GB	40 Ohm

(5) Leichte Erhöhung der Spannung hilft bei hohen RAM Taktraten.

(6) VTTDDR Spannung immer auf 50% der Ram Spannung einstellen. Bei RAM: 1.350v => VTTDDR: 0.675v.

(Wird ab Bios 0803 automatisch eingestellt)

Welche CPU Spannung ist die richtige?
Nach bisherigen Erfahrungen hat sich die SVI2 (CPU VDD) Spannung in HWInfo (Aida64 und HWMonitor) als am zuverlässigsten herausgestellt.
CPUz schwankt von Board zu Board sehr stark und ist daher als Richtwert nicht geeignet.
Weitere Infos siehe: HWInfo Entwickler Martin | Welche Spannungsangabe stimmt? - Planet3dnow

==> Der User barnacle2k hat mit einem Oszilloskop nachgemessen und nur Schwankungen im normalen Bereich festellen können ~3mV (0.003v).

barnacle2k schrieb:

Jedoch gewisse Schwankungen sind unvermeidlich bei großen CMOS Schaltungen, die Änderungsrate im Stromverbrauch kann absolut gigantische Ausmaße annehmen. Wir reden hier immerhin von ~6 Milliarden Transistoren die Schalten.

Update:
Messungen mit Fest eingestellter Spannung (Achtung NOCH feinere Skalierung):

IDLE

LOAD:

Zum Vergrößern anklicken....

Load Line Calibration
Zur besseren Spannungsstabilisierung kann man LLC verwenden.
Bei einer zu hoch gewählten LLC können Spannungsspitzen entstehen, welche die CPU beschädigen.

Hinweis: Bios Versionen bis einschließlich 0604 haben noch einen LLC Bug. Die CPU wird dann ab Level 2+ einfach abgeschalten.
(Freeze in Windows, Blackscreen in Windows, Kein Boot möglich bei Neustart oder nach betätigen des Reset Tasters)

Gefixt ab Bios 0612. Ein downgrade auf ältere Versionen ist vermutlich deshalb auch nicht mehr möglich.
Tritt weiterhin ein Blackscreen auf hat dies andere Ursachen.

CPU Load Line Calibration (0810):

SOC Load Line Calibration (0810):

Messpunkte für Digitalmultimeter:

Anwendung auf eigene Gefahr. Falsche Handhabung kann die Hardware zerstören.

BCLK Takt
Der BCLK Takt zeigt in Ausleseprogrammen nur ~99.80MHz an oder springt hin und her.
Hierbei handelt sich um einen Auslesefehler. Der Takt kann nicht durch einen hardwaretechnisch verbauten Sensor ausgelesen, sondern nur errechnet werden.
Quelle: Asus / HWInfo

Arbeitsspeicher übertakten
Bei hohen Taktraten kommt Ryzen am besten mit Samsung 8Gbit B-Die bestücktem Ram aus.
(Siehe: Die ultimate HARDWARELUXX Samsung 8Gbit B-Die Liste)

Hier noch eine sehr gute Anleitung, geschrieben von @Stunrise:
Anleitung zum analytischen Übertakten des Arbeitsspeichers

Programme um den Ram zu überprüfen, erstellt durch @emisarry42:
[Übersicht] Speichertestprogramme 2018

Anbei eine Liste zur Orientierung:

Hersteller	Rank	Maximaler Takt	Beispiele
Samsung	Single Dual	3200 - 3466 2933 - 3066	F4-3200C14D-16GTZ F4-3200C14D-32GTZ
Hynix	Single Dual	2933 - 3066 2800 - 2933	CMK16GX4M2B3200C16 -
Micron	Single Dual	2933 - 3066 2800 - 3066	- BLE2C8G4D30AEEA

Folgende Punkte sollten zum übertakten gegeben sein:
- Mindestens Bios 0805 installiert.
- Bei zwei Modulen immer Slot A2, B2 benutzen (Grau).
- Bei Ramtakt größer 2666 nur gerade CL Timings eingeben.
Weiterer Hinweis/Anleitung zum übertakten:

Mein Asus PRIME X370-PRO verhält sich "interessant". Man darf auf keinen Fall zu viele Settings auf einmal ändern beim RAM, dann geht nix mehr. Wenn man naber immer nur ein Setting ändert, speichert, neustartet, dann geht da tatsächlich was. Habe gerade testweise Kingston HyperX 3200 MHz drinnen, der jetzt schonmal 2666 MHz schafft. Erst die Latenzen recht konservativ gewählt, gespeichert, neugestartet, dann die Spannung auf 1,295V festgesetzt, gespeichert, neugestartet und dann die Frequenz auf 2666 MHz gesetzt und er startet einwandfrei.

Wenn ich alles auf einmal setze, dann geht nix. Mal weiter testen

Und weiter geht's 2933 MHZ ! Bei 3200 bootet er nicht. Mal sehen ob ich das noch irgendwie hinbekomme.

Quelle

RAM lässt sich nicht höher als 2133 takten
Lässt sich der Ram nicht höher als 2133 takten, so ist in den meisten Fällen ein defekter Ram Riegel die Ursache.
Folgende Punkte kann man probieren:
- Auch wenn die Ram Riegel eingerastet sind, lassen sie sich immer noch ein Stück weiter rein drücken.
- Ram Riegel quer tauschen
- Slot auf Verschmutzung überprüfen und gegebenfalls reinigen.
- Ram Riegel im gleichen Slot, einzeln testen. Startet der Rechner mit einem Riegel nicht, ist dieser defekt.

SOC Voltage
Die SOC Voltage wird ab einem Takt von DDR4-2800 automatisch auf 1.10v angehoben, davor jeweils in 0.05v Schritten erhöht. Diese Spannung sollte ausreichen um Taktraten von bis zu 3333+ zu erreichen.
Bei einigen Users hat sich eine zu hohe SOC Spannung (1.10v) aber auch als Ursache für Instabilitäten herausgestellt. Am besten ist es, die passende Spannung selbst heraus zu finden. Sprich von unten nach oben tasten, bis das System stabil ist.

CLDO_VDDP Voltage
In manchen Konfigurationen treten sogenannte Memory Holes auf. Das macht sich dann dadurch bemerkbar, dass das Mainboard z. B. mit 2933 und 3200 bootet, mit 3066 aber nicht. Memory Holes entstehen im Zusammenwirken von CPU und RAM und sind sehr individuell. Kontern kann man ein MH durch Verändern der CLDO_VDDP. (Quelle und Text von @curious)

(Aktuell nur verfügbar in Bios 0807, 0810, 3803+ und BiosMods)

Der Spannungsbereich, in dem man sich bewegen sollte, reicht von 700-1000mV. Da sich die Effekte dieser Spannung in einer Art Wellenform auswirken, ist ein Wert, der für eine Taktstufe passend ist, für die nächste vielleicht schon wieder ungeeignet. Außerdem gilt hier nicht "höher = besser". 940mV kann den gleichen positiven Effekt haben, wie 980mV, während z. B. 960mV nicht funktioniert.

Mit Verschieben der CLDO_VDDP kann man aber auch die Stabilität günstig, manchmal entscheidend beeinflussen. Da die 3333 MT/s aktuell die höchste erreichbare Taktstufe für Dual Rank B-die darstellen, ist sie nicht als "Loch" zwischen ansteigenden Taktstufen erkennbar. Wenn also die 3333 partout nicht booten wollen oder regelmäßig Fehler in Stresstests auftreten, kann man nach einem mV-Bereich suchen, der das behebt. Das ist aber ein äußerst zeitaufwendiges Vergnügen, da man sehr methodisch vorgehen muss und aufgrund der feinen Granulierung viele Stabilitätstests benötigt, um die Resultate unterscheiden zu können (Link1, Link2)

Ai Tweaker -> DRAM Timing Control -> CLDO_VDDP

Um den unter CLDO_VDDP eingegebenen Wert speichern zu können, ist ein Cold Reset vonnöten. Das geht folgendermaßen:
Im BIOS die Einstellungen speichern und neu starten (F10). Sobald der Bildschirm schwarz wird, die Reset Taste drücken und dann booten lassen. Der Reset muss erfolgen, nachdem die Einstellungen gespeichert wurden und bevor das Mainboard den Bootprozess beginnt

BankGroupSwap
Ab Bios 3803 ist diese Option Standardmäßig deaktiviert. Eine Änderung ist auch mit Mods nicht möglich.

Dies ist eine mit AGESA 1006 neu eingeführte Option, um noch etwas mehr Leistung aus dem Ram heraus zu holen (Nur verfügbar mit Bios 0807, 0810 und BiosMods). Durch deaktivieren dieser Option, nur bei Single Rank Rams, erhält man zum Beispiel in Spielen mehr FPS.
Bei Dual Rank sollte diese Option eingeschaltet bleiben.

pcgameshardware schrieb:
Für Besitzer von Single-Rank-RAM ist die Option "BankGroupSwap" einen Blick wert. Die Voreinstellung lautet "Auto", durch das Setzen auf "Disabled" verändern sich die Leistungswerte: Während Aida64 eher eine Verschlechterung signalisiert, sprechen praxisnahe Benchmarks gut auf die durchgeführte Änderung an: Das Komprimieren und Verschlüsseln unseres rund 3 GB großen Archivs nimmt 12 Sekunden weniger Zeit in Anspruch, was einer Verkürzung um 5 Prozent entspricht. Auch der Hexer Geralt läuft etwas flotter durch die Lande: Die Framerate in The Witcher 3 erhöht sich von 110,0 auf 113,6 Fps - ein Plus von immerhin 3 Prozent. Wie gewohnt verpufft der RAM-Effekt im GPU-Limit. Alle Ergebnisse in der Übersicht:

test
Quelle

Timings von "The Stilt"
Timings für DDR4-3200+, Samsung und Hynix (Getestet auf einem CH6. Werte nur zur Orientierung).
Den größten, messbaren Leistungssprung erreicht man damit, indem man die Werte "TrdrdScl_SM" und "TwrwrScl_SM" auf minimal 2 reduziert.

Getestet by The Stilt:

Samsung 8Gbit B-Die (Single Rank):

3200 Safe 1.35v

3200 Fast 1.35v

3333 Safe 1.35v

3333 Fast 1.35v

Hynix 8Gbit AFR/MFR (Single Rank):

AFR 3200 Safe 1.340v

AFR 3200 Extreme 1.405v

MFR 3200 Safe 1.365v

MFR 3200 Fast 1.390v

Nützliche Programme

Ryzen Timing Checker
Anzeige der wichtigsten Timings und Einstellungen
--Download v1.04--

Made by The Stilt

Ryzen DRAM Calculator
Hilfe um passende Timings, Spannungen, RTT, procODT und CAS_BUS Einstellungen zu finden.
--Download--

Made by @1usmus

Anleitung:
Overclock.net - An Overclocking Community - View Single Post - Ryzen DRAM Calculator 1.1.0 Beta 2 (overclocking DRAM on AM4)

SPD Checker / Writer
Programm un das SPD Profil vom Ram zu überprüfen, zu speichern oder zu flashen.
--Download v02--

Made by @elmor

spd_check.exe zum überprüfen bzw speichern
spd_write.exe zum flashen

Stabilitätstest
Prime95
HCI Memtest
RAM Test - Karhu Software
TPU MemTest64
Google Stresstest

Q&A
Nach oben

Blackscreen / Bluescreen im Idle oder bei geringer Last
Spontan auftretende Blackscreens im Idle oder bei geringer Last können durch Monitoring Tools oder OC Tools verursacht werden.
Bekannte Beispiele sind zb.: HWInfo, Asus Ai Suite oder auch der MSI Afterburner.
Im Zweifelsfall einfach alle Monitoring/OC Tools deaktivieren oder deinstallieren

CPU taktet nur auf 1.55GHz bzw auf 2.20GHz
Hierbei handelt es sich um einen PState Bug. Dieser betrifft alle AM4 Mainboards und tritt nun in manchen Fällen auf. Behoben ab Bios 0902 bis 1201. Bei neueren Version kann der Bug wieder auftreten.
Man kann es umgehen, indem man die CPU Spannung nur über den Offset einstellt ,OC Tools (zb ZenStates) verwendet oder über Custom PStates (Bios 0807/0810) einstellt.

Aura Beleuchtung funktioniert nicht mehr
Das Board verfügt über 8 RGB LEDs. Diese können softwarebedingt ausfallen.
Inzwischen gibt es ein inoffizielles Programm (made by elmor), mit desen Hilfe man die LEDs wieder zum Leben erwecken kann.

Download: AuraFix X370-Pro 1.0
Download: AuraFix X370-Pro 2.0
Das Programm wurde für das CH6 entwickelt, funktioniert aber nach minimaler Änderung auch mit dem Prime X370 Pro.

CPU P-States ändern [BETA]
Windows: Mit dem Programm ZenStates ist es möglich unter Windows Takt und Spannung für P0, P1 und P2 zu ändern.
Hinweise und Download im Spoiler:

Offizieller ASUS ZenStates Thread

ZenStates wurde ursprünglich für das Crosshair 6 Hero entwickelt, funktioniert aber auch mit dem Prime X370-Pro.
Es ist notwendig im Bios den CPU Multi und CPU Spannung auf Auto zu stellen!
Wenn eine Agesa Version älter als 1004 verwendet wird (älter als Bios 0604) ist es notwendig HPET zu aktivieren.

Windows 10: Energieplan auf Ausgewogen/Ausbalanciert stellen. Performance kann sich dadurch verschlechtern!
Windows 7: Net Framework 4 oder höher wird benötigt.

Bei Fehlermeldungen bei der Installation oder dem verwenden von ZenStates folgendes probieren: Rechtsklick auf jede einzelne .exe Datei - Eigenschaften - Allgemein - Bei Sicherheit auf Zulassen klicken - Übernehmen.

Einstellungsbereich:
Spannung P0-P2: 0.30625v - 1.550v
Multi P0/P1: 5.5x - 50x | P2: 3.66x - 33.33x

Download:
ZenStates 0.2 BETA
ZenStates 0.2.2 BETA
ZenStates 0.3.6691
ZenStates 0.4.6698
ZenStates 0.5.6706
ZenStates 0.6.6719
ZenStates 0.7.6747

elmor schrieb:

- Created a new method for storing settings, hopefully works better. Also has the advantage of being human readable XML (should be located under C:\ProgramData\ASUS ZenStates).
- Removed Performance Enhancer and replaced it with PPT/TDC/EDC control. They're inactive right now since I'm not able to reset back to default values at the moment.
- Again attempts to install/start the service at launch so you don't have to manage it yourself
- Added more details to the Event Log messages from AsusZsSrv for easier debugging
- Any settings are now only applied when the tray icon is initialized
- Added a "-min" switch for the software which is used for auto-starting. This means that by default when launching the application manually, the main window will be visible.
- The "Save" button now only appears when settings are not saved

Zum Vergrößern anklicken....

Das Setzen von "Apply at system start" aktiviert auch automatisch die Option "Try icon at system start"

BIOS: Ab Bios 3803 funktioniert das automatischer Heruntertakten auch im übertakteten Zustand.

Single Rank / Dual Rank + Verbaute Speicher ICs herausfinden
Öffne in CPUz den Reiter SPD.
Mit dem Programm Thaiphoon Burner ist es auch noch möglich zu sehen welche ICs verbaut sind.

Chipsatz Kühler

Auf dem Chipsatz Kühler befindet sich eine dünne Folie. Zur besseren Kühlung ist es zu empfehlen diese zu entfernen.	Der original Wärmeleitpad (15x15x1.5) des Kühlers deckt nur ca 2/3 der Fläche ab. Ein Austausch des Pads (20x20x1.5) hat in meinem Fall 4°C kühlere Temperaturen ergeben.

	54°C => 50°C - Minus Pad 8 (Reous) 72°C => 59°C - Alphacool ThermalPad (caidoo) 66°C => 36°C - HEATKILLER SB Rev3.0 Ni (SVI90: 1, 2) 65°C => 50°C - Kupferplatte Mod (Pikin) "Ich habe mir dann Kupferplatte mit den maßen 20x20x1,5mm bestellt und mit Wärmeleitpaste (auf den Chipsatz, sowie auf den Kühler) montiert und die Temps sind auch sehr gut. Zusätzlich auf der Rückseite des Kühlkörpers noch ein dickes Wärmeleitpad montiert. Die Plattengröße muss aus dem Pad natürlich herausgeschnitten werden, damit der Anpressdruck nicht zu hoch ist und der Kühlkörper gerade aufliegt. Die Platten kosten im 10er Pack ~1,80 Euro. LINK Lediglich die Anbringung des Kühlkörpers auf dem Board ist etwas schwieriger, da schließlich Kupfer nicht so gut haftet wie ein Pad"

Lüftersteuerung im Bios:
Die CPU sowie Pumpen Lüfter werden jeweils über eine Einstellung im Bios gesteuert.
Hinweis: Nach Durchführung des Q-Fan-Tunings gelten die neuen ermittelten Minimalwerte (%) vom Board.

USB ist im ausgeschaltenen Zustand weiterhin aktiv
Bei Windows ist Standardmäßig der "Schnellstart" aktiviert. Ist dieser aktiviert, bleiben auch die USB Ports aktiv, obwohl der PC herunter gefahren wurde. Ihr deaktiviert in folgendermaßen:

Energieoptionen öffnen
"Auswählen, was beim Drücken des Netschalters geschehen soll" drücken
"Einige Einstellungen sind momentan nicht verfügbar" drücken
Haken bei "Schnellstart aktivieren" entfernen
Änderungen speichern

Ryzen und X370 Anbindung (USB, PCIe, SATA, ...)
Text:
Ryzen Prozessor:
- 4x RAM
- 4x USB 3.0 (I/O Panel)
- M.2 Sockel PCIE x4 (x2 variert je nach Prozessor)
- PCIEX16_1 Slot:

PCIE x16 (bei einer verbauten Grafikkarte)
PCIE x8 (bei zwei verbauten Grafikkarten)
- PCIEX16_2 Slot:

PCIE x8 (auch bei Single Betrieb)

[*]

AMD X370:
- 8x SATA 3
- 2x USB 3.0 (Board)
- 4x USB 2.0 (Board)
- 1x USB 3.1 (Board/Frontpanel)
- 1x USB 3.0 (I/O Panel)
- 1x USB 3.0 Typ C (I/O Panel)
- 3x PCIE x1 Slots
- PCIEX16_3

PCIE X4 (Teilt sich die Bandbreite mit PCIEX1_1 und PCIEX1_3)

[*]
Bild:

Linien wurden zusammen geführt um es übersichtlicher zu halten.

Temperatursensoren
Das Mainboard verfügt über 7+1 Temperatursensoren. Nähere Informationen siehe Spoiler.

Mainboard:

Der Sensor befindet sich in der unteren rechten Ecke:

Chipsatz:

CPU Sockel:

Der Sensor sitzt direkt im Sockel

2x VRM CPU / 2x VRM SOC:

Das Board besitzt zwar VRM Sensoren, die angezeigten Werte sind allerdings fraglich.
HWInfo erkennt alle vier Sensoren, die Temperatur ist bei allen aber identisch.
Einfluss darauf nehmen kann man auch nur, wenn man von hinten einen Lüfter im Bereich der CPU VRMs montiert.

T-Sensor (extern):

Kontakte um einen Temperatursensor anzuschließen

Kein POST Bild bei Anschluss über Displayport
Im Uefi die Option Boot => CSM auf disabled stellen.
Durch deaktivieren dieser Option kann es zu Boot Problemen mit der Systemfestplatte kommen.

Uefi Update fehlgeschlagen
Das Board besitzt ASUS CrashFree BIOS 3.
Lade eine passende Uefi Version (Bios 0801 oder höher) herunter, benenne die Datei in "X370PRO.CAP" um und füge sie auf einem USB Stick ein.
Rechner einschalten, USB Stick einstecken, USB Stick wird durchsucht und öffnet automatisch den ASUS EZ Flash 3 Updater.
Hinweis: CrashFree BIOS 3 funktioniert nur, wenn folgender Screen erscheint:

Archiv:

Backplate entfernen
Die Backplate ist seit AM4 auf dem Board festgeklebt und lässt sich nicht sofort entfernen.
Im Spoiler ist eine Anleitung wie es am besten gehen sollte. Anwendung auf eigene Gefahr.
Bei neueren Modellen (Mai/Juni) ist die Backplate nicht mehr verklebt, sondern ganz normal verschraubt.

In manchen Fällen hilft es die Backplate vorher mit einem Fön zu erwärmem.
Auf die Verschraubungen abwechselnd von oben Druck ausüben (4x).

Gleichzeitig die Backplate von unten weg ziehen.

Klebereste am Board oder der Backplate lassen sich problemlos mit dem Finger entfernen.

Endergebnis

Cold Boot Bug
PC startet nicht mehr nachdem er stromlos war. ~~Eine wirkliche Lösung gibt es hierfür noch nicht.~~ ==> Auf Bios 0803+ updaten.
Man kann es aber folgendermaßen umgehen:

Man Muss den Ram so einstellen das er auch mit 1.20v startet.
Zb: DDR4-3200 CL14-14-14 1.35v läuft nur solange wie der PC am Strom angeschlossen ist.
Umgehen indem man entweder den Takt reduziert oder die Timings erhöht.
- DDR4-2933 CL14-14-14
- DDR4-3200 CL16-16-16

Kein Boot
Nach Änderungen im Uefi startet der Rechner nicht mehr.
Führe ein Uefi Reset durch. Beachte der Rechner benötigt danach bis zu 1:30min um neu zu starten.
Er durchläuft mehrere Reboots bis er die passenden Settings ermittelt hat.

Stromverbrauch:
Minimale Konfiguration: HD4550, SSD, Maus und Tastatur
- 41 Watt (Idle, Keine Last)
- 95 Watt (Ryzen 1700 3.0GHz @ 0.900v, Prime95)
- 133 Watt (Ryzen 1700 3.6GHz @ 1.145v, Prime95)

RAM Kompatibilität:
Nach oben

G . S k i l l
Serie	Größe	Geschwindigkeit	Möglicher Takt	User	Bios	Bezeichnung
Fortis	16GB	DDR4-2400 CL15-15-15	DDR4-2666 CL16	canada	3404	F4-2400C15D-16GFT
RipJaws V rot	16GB	DDR4-2800 CL15-15-15	DDR4-2800 CL16	kitano	0805	F4-2800C16D-16GRR
RipJaws 4 rot	16GB	DDR4-2800 CL16-16-16	DDR4-2800	t1kezZ	0805	F4-2800C15D-16GVR
RipJaws V rot	32GB	DDR4-3000 CL14-14-14	DDR4-3066	Cool McCool	0805	F4-3000C14Q-32GVR
RipJaws V rot	16GB	DDR4-3000 CL15-15-15	DDR4-2933 CL16	partygott272	0803	F4-3000C15D-16GVR
Trident Z silber/rot	16GB	DDR4-3000 CL15-16-16	DDR4-2933 CL20	MorLipf	3203	F4-3000C15D-16GTZB
RipJaws 4 blau	16GB	DDR4-3000 CL15-16-16	DDR4-3066 CL16	nur2003	3803	F4-3000C15D-16GRBB
RipJaws V rot	16GB	DDR4-3200 CL14-14-14	DDR4-3066	AW312	0803	F4-3200C14D-16GVR
Flare X schwarz	16GB	DDR4-3200 CL14-14-14	DDR4-2933 DDR4-3200 CL16 DDR4-3200 DDR4-3200 DDR4-3200	grysson Speedwood NoiseKiLLeR berndhkb Inka2k	0604 0803 0805 0805 3203	F4-3200C14D-16GFX
Trident Z silber/rot	16GB	DDR4-3200 CL14-14-14	DDR4-3200 DDR4-3333 DDR4-3333 DDR4-3466	gR3iF Chrissssssssss Bomm3l dargo	0805 0801 0805 0805	F4-3200C14D-16GTZ
G.Skill Trident Z RGB	16GB	DDR4-3200 CL14-14-14	DDR4-3200 DDR4-3200	Bronkov1c Diablokiller999	0810 4207	F4-3200C14D-16GTZR
Trident Z silber/rot	32GB	DDR4-3200 CL14-14-14	DDR4-2933 DDR4-2933 DDR4-3066 DDR4-3066	caidoo rekrats azuki CyR4DiS	0805 0801 0810 0810	F4-3200C14D-32GTZ
G.Skill Trident Z RGB	32GB	DDR4-3200 CL14-14-14	DDR4-2933	GorObrok	0805	F4-3200C14D-32GTZR
RipJaws V schwarz	16GB	DDR4-3200 CL15-15-15	DDR4-3200	pawelo	0805	F4-3200C15D-16GVK
Trident Z silber/weiß	16GB	DDR4-3200 CL15-15-15	DDR4-3333 CL16	Meriana	0801	F4-3200C15D-16GTZSW
Trident Z silber/rot	32GB	DDR4-3200 CL15-15-15	DDR4-3200	Kyrion	0801	F4-3200C15Q-32GTZ
Trident Z silber/rot	32GB	DDR4-3200 CL15-15-15	DDR4-3066 CL14	Reous	0807-2	F4-3200C15D-32GTZ
RipJaws V schwarz	16GB	DDR4-3200 CL16-16-16	DDR4-2933	LtFord	0801	F4-3200C16D-16GVK
Trident Z silber/rot	32GB	DDR4-3200 CL16-16-16	DDR4-3066	codeworkx	0801	F4-3200C16D-32GTZA
RipJaws V schwarz	16GB	DDR4-3200 CL16-18-18	DDR4-2933 DDR4-3066 DDR4-2933 DDR4-3066 DDR4-2933 DDR4-3000	IceK psych schnipp959 barnabeus Xontor icekeuter	0803 1201 0801 0801 0511 4008	F4-3200C16D-16GVKB
RipJaws V schwarz	16GB	DDR4-3200 CL16-18-18	DDR4-3066	Titan90	0803	F4-3200C16D-16GVGB
Trident Z RGB	16GB	DDR4-3200 CL16-18-18	DDR4-3066	Lord_Melchior	0801	F4-3200C16D-16GTZR
Trident Z silber/rot	16GB	DDR4-3200 CL16-18-18	DDR4-2933	PuMa0153	0801	F4-3200C16D-16GTZB
Trident Z silber/rot	32GB	DDR4-3200 CL16-18-18	DDR4-3133	Edion	4012	F4-3200C16D-16GTZB
RipJaws V schwarz	32GB	DDR4-3200 CL16-18-18	DDR4-2800	Silberfan	0805	F4-3200C16D-32GVK
Trident Z silber/rot	32GB	DDR4-3333 CL16-16-16	DDR4-3066	p1n0	0801	F4-3333C16D-32GTZKW
RipJaws V schwarz	16GB	DDR4-3400 CL16-18-18	DDR4-2933	karenin	0805-1	F4-3400C16D-16GVK
Trident Z RGB	32GB	DDR4-3466 CL16-18-18	DDR4-3066	frkazid	4207	F4-3466C16D-32GTZR
Trident Z silber/rot	16GB	DDR4-3600 CL15-15-15	DDR4-3200	ZinG	0801	F4-3600C15D-16GTZ
Trident Z silber/weiß	16GB	DDR4-3600 CL16-16-16	DDR4-3200	Why_me	0504	F4-3600C16D-16GTZSW
Trident Z RGB	16GB	DDR4-3600 CL16-16-16	DDR4-3200	Harrybert	0805	F4-3600C16D-16GTZR
Trident Z silber/rot	16GB	DDR4-3600 CL16-16-16	DDR4-3200 DDR4-3333	H96er Moving	0801 0801	F4-3600C16D-16GTZ
Trident Z silber/rot	16GB	DDR4-4133 CL19-21-21	DDR4-3200	audioslave	0805	F4-4133C19D-16GTZA

C o r s a i r
Serie	Größe	Geschwindigkeit	Möglicher Takt	User	Bios	Bezeichnung
Vengeance LPX schwarz	16GB	DDR4-2400 CL14-16-16	DDR4-2666 CL16	sun-man	0801	CMK16GX4M2A2400C14
Vengeance LPX schwarz	16GB	DDR4-3000 CL15-17-17	DDR4-2933 CL16 DDR4-3066 CL16 (v5.30) DDR4-2933 CL16 DDR4-3066 CL16 (v5.30) DDR4-2933 CL16	diwi08 gtlambert (1) Nanaran Beskarion augustus	0515 0805-1 0801 0902 0805	CMK16GX4M2B3000C15
Vengeance LPX rot	16GB	DDR4-3000 CL15-17-17	DDR4-2933 CL16 (v5.30)	nVoodoo	0805	CMK16GX4M2B3000C15R
Vengeance LPX schwarz	32GB	DDR4-3000 CL15-17-17	DDR4-2666 CL16 DDR4-2933 CL16 DDR4-2800 CL18	NoXPhasma diwi08 KaSpel	0515 0515 0801	CMK32GX4M2B3000C15
Vengeance LED weiß	32GB	DDR4-3000 CL15-17-17	DDR4-2800	illumi241	0801	CMK32GX4M2B3000C15
Vengeance LED rot	32GB	DDR4-3000 CL15-17-17	DDR4-2666	koschi	0801	CMU32GX4M2C3000C15R
Vengeance LPX schwarz	32GB	DDR4-3000 CL15-17-17	DDR4-2933 CL16 (v4.24)	Bobbyca	0805-1	CMK16GX4M2B3000C15
Vengeance LED weiß	64GB	DDR4-3000 CL15-17-17	DDR4-2800 CL16	Baerliner	0807	CMU64GX4M4C3000C15
Vengeance LPX schwarz	16GB	DDR4-3000 CL16-20-20	DDR4-3000 CL16 (v3.31)	monkkey	4602	CMK16GX4M2D3000C16
Vengeance LPX schwarz	16GB	DDR4-3200 CL16-18-18	DDR4-2933 CL14 (v4.24) DDR4-3000 (v.5.39) DDR4-3066 (v5.39) DDR4-3066 DDR4-3066 CL14 (v5.39) DDR4-3066 (v.5.39) DDR4-3333 (v6.39)	Mr.X pjgowtham Fathoum KenshiHH frkazid ts2011 fauli007	0805 4207 0810 0801 0902 3803 0803	CMK16GX4M2B3200C16
Vengeance LPX schwarz	16GB	DDR4-3600 CL18-19-19	DDR4-3333 DDR4-3333	Degan Harrybert	0801 0805	CMK16GX4M2B3600C18

K i n g s t o n
Serie	Größe	Geschwindigkeit	Möglicher Takt	User	Bios	Bezeichnung
ValueRAM	8GB	DDR4-2400 CL17-17-17	DDR4-2400	barnacle2k	0504	KVR24E17S8/8
HyperX Savage Rev.2	16GB	DDR4-2666 CL13-15-15	DDR4-2400	Raul232	0504	HX426C13SB2K2/16
HyperX Savage	32GB	DDR4-2666 CL15-15-15	DDR4-2666	Docbyte	0511	HX426C15SBK2/32
HyperX Fury schwarz	16GB	DDR4-2666 CL15-17-17	DDR4-2933	BK-Morpheus	0810	HX426C15FBK2/16
HyperX Predator	32GB	DDR4-3000 CL15-16-16	DDR4-2933	TheSebi41	0515	HX430C15PBK4/32

C r u c i a l
Serie	Größe	Geschwindigkeit	Möglicher Takt	User	Bios	Bezeichnung
Ballistix Sport LT grau	16GB	DDR4-2400 CL16-16-16	DDR4-3133 CL20	replikant0815 (1)	3803	BLS2C8G4D240FSB
Ballistix Sport LT rot	16GB	DDR4-2400 CL16-16-16	DDR4-2400	foxtrot	0504	BLS16G4D240FSE
Ballistix Sport LT weiß	16GB	DDR4-2400 CL16-16-16	DDR4-2933 CL18	timmaeh (1)	3803	BLS2C8G4D240FSC
Ballistix Sport LT rot	32GB	DDR4-2400 CL16-16-16	DDR4-2400	hacki	0502	BLS2C16G4D240FSE
Ballistix Elite	16GB	DDR4-2666 CL16-17-17	DDR4-2666 CL17	afro	0801	BLE2C8G4D26AFEA
Ballistix Sport LT rot	16GB	DDR4-2666 CL16-18-18	DDR4-3000	Reous	3803	BLS2C8G4D26BFSE
Ballistix Tactical	16GB	DDR4-3000 CL16	DDR4-2933	moki155	0801	BLT2C8G4D30AETA
Ballistix Sport LT grau	16GB	DDR4-2666 CL16-18-18	DDR4-3066	Hopie	4406	BLS2K8G4D26BFSBK

S a m s u n g
Serie	Größe	Geschwindigkeit	Möglicher Takt	User	Bios	Bezeichnung
---	32GB	DDR4-2133 CL15-15-15	DDR4-3066 CL16	Fusseltuch (1)	0801	M378A2K43BB1-CPB

P a t r i o t
Serie	Größe	Geschwindigkeit	Möglicher Takt	User	Bios	Bezeichnung
Viper 4	16GB	DDR4-3733 CL17-19-19	DDR4-3066 CL14	VincAlastor	0805	PV416G373C7K

Ergänzungen:

*1

Offizielle Angaben zur maximalen SOC Voltage gibt es momentan noch nicht.
Eine Anfrage an AMD ergab folgende Info. Da diese Werte allerdings ziemlich hoch erscheinen empfehle ich diese mit Vorsicht zu genießen.

AMD Support schrieb:
Thank you for the email.

I understand you have a query about the highest SOC voltage of Ryzen CPU.
The max voltage for this CPU is upto 1.4V.
So, you can set 1.2V but more than 1.4V may cause some damage for the CPU.
Thank you for contacting AMD.
In order to update this service request, please respond, leaving the service request reference intact.

Best regards,
AMD Global Customer Care

work in progress
Danke an alle für die tolle Mitarbeit

--Ansicht optimiert auf Mozilla Firefox--

frkazid · 18.12.2018

Aso. RAM hab ich auf 1,37V. Wollte erstmal nur SOC rumtesten.
Freut mich, dass die Settings bei euch auch funktionieren.

Ich verstehe zwar nicht warum der SOC mit weniger Spannung stabil läuft, aber vlt. finde ich dazu noch irgendwo etwas.

zitterhand · 18.12.2018

Ich bin mal wieder dabei die 3200 Mhz im Memtest stabil zu bekommen. Aida geht einmal durch ohne probleme.
Habe diese verbaut: CMK16GX4M2B3200C16 MFR-TFC Hynix.

Memtest haut mir nach ein paar Minuten immer im Random Data Test Fehler raus.
Damit das Mainboard mit 3200Mhz starten kann musste ich die Ramspannung auf 1,39 Volt erhöhen. Die Soc ist aktuell bei 1 Volt. Die restlichen Timings und CAD werte sind noch auf AUTO. ich denke mal das ich da als nächstes ansetzen muss.

Bin aber am überlegen nicht auf 3133 Mhz zu bleiben und dafür die Timings schärfer zu machen. Sollte glaube ich effektiver sein wenn ich die 3200 nicht stabil hinbekomme.

Edit:// Bekomme die 3200 Mhz nicht stabil hin. Ins Windows komme ich immer, nur der Memtest will nicht durchgehen. Habe es mit verschiedenen Soc Spannungen versucht, bin bis 1,1 Volt gegangen. Bei jeder änderung hat er mir mal früher vereinzenlt Fehler rausgeworfen, mal später dafür aber gleich 60 Stück auf mal. Alle beim Random Data Test. Ram bin ich bis 1,39 Volt hoch, da gab es keine ändereung, also ob die Fehler früher oder heufiger vorgekommen sind. Die waren bei mir bisher von der Soc Spannung abhängig, ok unter 1,37 Volt Ramspannung wollte der Rechner auch nicht starten.

Es scheint auch wieder so zu sein dass das Bios viele einstellungen auf einmal am Ram mit 3x piepen quitiert. Wenn man die Werte einzeln eintippt und dann neu Startet kann man die Werte übernehmen.

Bin jetzt wieder bei 3133 Mhz, dafür teste ich jetzt mit 14-16-16-16

Edit 2:// nach ca 7 Std habe ich denn Test mit Memtest64 mit 0 Fehlern abgebrochen. Bin jetzt auf 3133Mhz bei 1,375 Volt, Soc bei 0,95 Volt und 14-16-16-16-36. Werde das die nächsten Tage im Altagsbetrieb auf Stabilität testen.

NexsusXP · 18.12.2018

So kleiner Bericht von mir:

Speicher (CMK16GX4M2B3200C16) ist aber auch AFR, bei dem ein oder anderen ist er MFR

SoC auf 0,9812V (die 12 stellt das Bios dann selber so ein)

Mehr als 3066MHz sind aber stabil nicht drin, egal ob ich dem Ram noch mehr als die 1,375V gebe ...

3133MHz booten zwar und kein Bluescreen, aber nach 7% direkt ein Error bei Karhu.

Timmings konnte ich nun auf 16,18,18,18,32,54 bei 53,3Ohm stellen.

Karhu, hab ich nun bis 3545% laufen lassen und das ohne Fehler.

zitterhand · 18.12.2018

Bin jetzt zwar immer noch auf 3133 Mhz, habe aber denn ersten Wert von 14 wieder auf 16 entschärft. Also habe ich jetzt 16-16-16-16-36. Memtest64 lief zwar ein paar Std durch, aber Fallout76 hat sich immer wieder nach ein Paar Minuten selbst geschlossen.
Ich denke ich bleibe jetzt bei der einstellungen und schaue wie es sich in Zukunft verhält.

Das Mainboard ist echt eine Diva, bzw. hat Asus bei dem Layout der Anbindung für den RAM echt mist gemacht. Hies es nicht mal das es nur 6 Layer hat anstatt, wie AMD es als vorgabe hat, 7 Layer. Das C6H soll ja 7 haben.

NexsusXP · 18.12.2018

Na sei froh, bei mir ist 3133 nicht stabil zu bekommen.

Nur 3066 läuft laut den Test erst Mal stabil.

Gesendet von meinem ONEPLUS A5010 mit Tapatalk

Power On · 18.12.2018

zitterhand schrieb:
Das Mainboard ist echt eine Diva, bzw. hat Asus bei dem Layout der Anbindung für den RAM echt mist gemacht.

Würde ich so nicht unterschreiben. Bei den in Rede stehenden Frequenzen bewegen wir uns weit außerhalb der Spezifikation - das kann funktionieren, muß aber nicht. Wenn man Glück hat, kann auch das Pro ganz ordentliche Leistungen abliefern:

Ballistix Sport LT mit nom. 2.400 Mhz, befeuert mit lediglich 1,25 V

Gruß

koschi · 18.12.2018

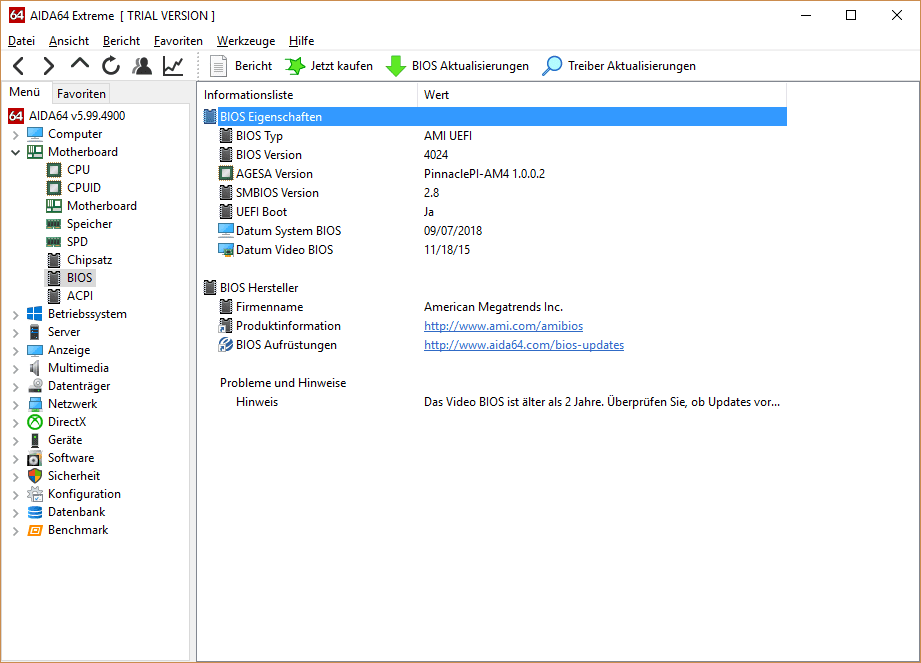

Moin, hat jemand die CMK32GX4M2B3000C15 mit dem aktuellen BIOS drin? Laut QVL laufen die nur 2133 MHZ, das war früher anders, meine die waren auch mit 2666MHz für 2 DIMMs gelistet.
Da laufen sie bei mir mit BIOS 4024 aktuell auch noch. Würde da ungern Abstriche machen, bzw. dann nicht zurückflashen können.
Andererseits, wenn die mit neuem BIOS auf 3000 MHz zu betreiben wären, das wäre schon schön...

realmaddog · 19.12.2018

das neue BIOS überraschtz mich - direkt mit den 3200 FAST settings stable.
na da probieren wir doch mal 3400CL14 zu packen

Reous · 19.12.2018

koschi schrieb:
Laut QVL laufen die nur 2133 MHZ, das war früher anders, meine die waren auch mit 2666MHz für 2 DIMMs gelistet.
Da laufen sie bei mir mit BIOS 4024 aktuell auch noch. Würde da ungern Abstriche machen, bzw. dann nicht zurückflashen können.

Es ist durchaus möglich dass die Rams in einer früheren QVL Version mit 2666 gelistet waren. Ich würde aber mal behaupten, wenn sie jetzt mit 2666 laufen, dann laufen sie auch mit dem neuen Bios auf 2666.
Ein zurückflashen auf 4024 ist übrigens problemlos über den EZ Flasher möglich

l3art · 19.12.2018

Wie sieht es mit dem Microcode-Update aus. Spuckt InSpectre nun endlich alles in 'grün' aus :hust:

Ansonsten wieder alle Hoffnung umsonst, dass das neue BIOS der Heilsbringer ist. Der Zug ist schon lange abgefahren ...nich wahr :xmas:

realmaddog · 19.12.2018

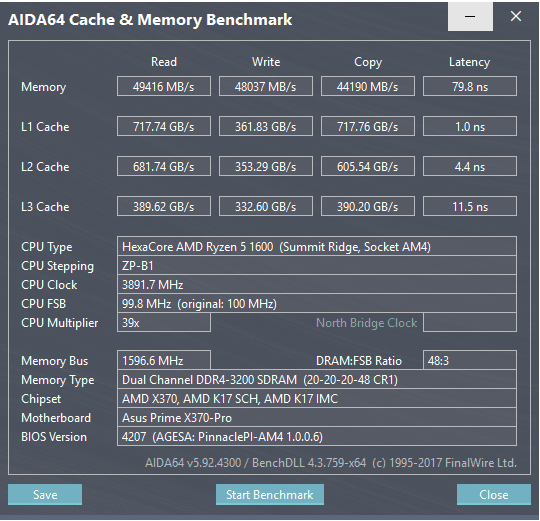

Also 3200fast laufen endlich wieder AIDA und KAHRU stable.

3400fast direkt auch ausm calculator leider bei 1000% nen fehler - da könnte vlt mit etwas finetuning was gehen mal sehen. Erstmal zufrieden das ich endlich wieder 3200 stable fahren kann.
Somit war der BIOS ein Heilsbringer für mich.

Edion · 19.12.2018

Kurzes Update von mir:
Ich habe nun auch das neue BIOS drauf mit dem PBO+Bus Profil (danke Reous!)
Ich teste gerade mit meinen 4x8 Hynix MFR meine alten Settings (siehe S1) auf 3133 sieht stable aus (karhu 1050%) teste aber immer bis 10000 karhu dauert noch.
Werde erst dann mich an 3200 versuchen.
Achtung beim einstellen des Ramtaktes (ohne meine Settings) lief nur 2933 die Auto settings sind immer noch mies!

Xen · 19.12.2018

koschi schrieb:
Moin, hat jemand die CMK32GX4M2B3000C15 mit dem aktuellen BIOS drin? Laut QVL laufen die nur 2133 MHZ, das war früher anders, meine die waren auch mit 2666MHz für 2 DIMMs gelistet.
Da laufen sie bei mir mit BIOS 4024 aktuell auch noch. Würde da ungern Abstriche machen, bzw. dann nicht zurückflashen können.
Andererseits, wenn die mit neuem BIOS auf 3000 MHz zu betreiben wären, das wäre schon schön...

Habe das selbe Kit und bekomme es bis jetzt mit dem neuesten BIOS nicht höher wie 2666 Mhz. Habe allerdings auch nur kurz mal 2933 Mhz mit Safe Einstellungen vom Ryzen DRAM Calc. getestet. Ist leider nicht gebootet. Mehr Zeit hatte ich noch nicht.

Reous · 19.12.2018

@Xen
Es könnte gut sein, dass auf euren Rams unterschiedliche ICs verbaut sind. Welche sind denn bei dir verbaut?

@Edion
Das hört sich soweit echt gut an. Drücke dir die Daumen, dass du die 3200 wieder packst.

Tobse80 · 19.12.2018

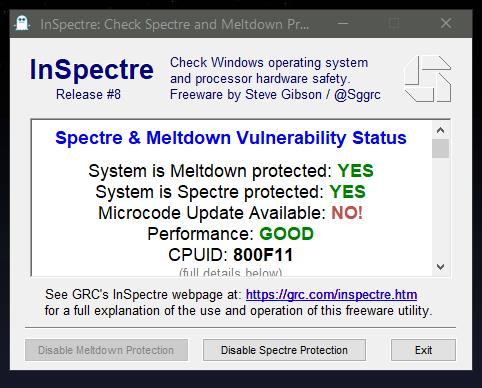

l3art schrieb:
Wie sieht es mit dem Microcode-Update aus. Spuckt InSpectre nun endlich alles in 'grün' aus

alles grün

Xen · 19.12.2018

Hi also laut typhoon habe ich Hynix AFR Chips. Hast du da Ansatzpunkte? Habe extrem viel gelesen aber die meisten waren schlauer wie ich und haben beim Kauf auf b-dies geachtet.

Reous schrieb:
@Xen
Es könnte gut sein, dass auf euren Rams unterschiedliche ICs verbaut sind. Welche sind denn bei dir verbaut?

@Edion
Das hört sich soweit echt gut an. Drücke dir die Daumen, dass du die 3200 wieder packst.

Gesendet von meinem SM-G960F mit Tapatalk

Reous · 20.12.2018

Leider nein. Habe keine Dual Rank mit Hynix AFR hier. Kann dir nur empfehlen mit der RAM Spannung, Timings und ProcODT zu spielen. Also mal Werte eingeben, welche nicht du noch nicht ausprobiert hast und nicht im Calc stehen.

l3art · 20.12.2018

Hopie schrieb:
alles grün

Danke. Diese blöde Microcode NO Zeile in der #8 hat mich verwirrt.
Dabei ist das ja auf Intel bezogen, wird aber nur im Changelog kommuniziert. Hatte ich aber total ausgeblendet :rolleyes:

Auszug:
Release #8 - Zeigt an, ob ein Intel Microcode-Patch für Spectre (jemals) verfügbar ist.
Jetzt, da die Industrie über diese Informationen verfügt, enthält diese InSpectre-Version #8 diese Liste der CPUIDs und zeigt an,
ob Aktualisierungen für die Microcode-Firmware für die Intel-CPU des Systems vorhanden sind.

Wenn die Software schon die AMD CPUID ausliest, könnte man die Zeile auch ausblenden :wall:

Na dann brauch ich das neue BIOS auch nicht, denn es wird sowieso nicht mehr besser mit dem RAM :xmas:

Reous · 20.12.2018

@Edion
Ryzen Timing Checker 1.05

Download Ryzen Timing Checker | TechPowerUp

Added an alternative code path required by PinnaclePI 1.0.0.6 AGESA.
Added APOB NVC parsing support for Threadripper with Firmware TPM (fTPM) active.
Disabled APOB NVC parsing for MCM4 Threadripper SKUs (2970WX & 2990WX) due to the piggyback structure of the CPU.

Edit: Hast du deinen Post jetzt gelöscht

?

Edion · 20.12.2018

Also test ist jetzt fertig ist stable

Es werden vom RTC aber einige sachen falsch ausgelesen ProcODT ist 53,3 Ohm und die ausgegrauten Werte sind alle 20 Ohm.

danke Reous

Diablokiller999 · 20.12.2018

Moin Leute, bin grad auch auf der aktuellen Version und versuche es mit meinen B-DIEs die 3200MHz stabil mit 14-14-14-14-33 Timings zu bekommen.
Hat jemand ein gutes deutsches Tutorial für Ryzen OC (inkl. RAM) zur Hand? Glaube hier wurde mal eines gepostet (im PCGH-Forum?), in dem auch extrem OC für RAM usw. drin war aber finde es nicht mehr

Reous · 20.12.2018

Etwas älter aber zum lesen ganz interessant:
[Sammelthread] ASUS Prime X370-Pro (AM4) - Seite 242

Aktuell aber noch unvollständig bzw in Überarbeitung (Spoiler 6 öffnen):
Leserartikel - RAM OC - R7 2700x versch. RAM Settings | ComputerBase Forum

Viel Spaß beim testen

Xen · 20.12.2018

Reous schrieb:
Leider nein. Habe keine Dual Rank mit Hynix AFR hier. Kann dir nur empfehlen mit der RAM Spannung, Timings und ProcODT zu spielen. Also mal Werte eingeben, welche nicht du noch nicht ausprobiert hast und nicht im Calc stehen.

Ok trotzdem Danke, dann teste ich mal weiter.

Diablokiller999 · 20.12.2018

Erste Runde mit AIDA64 lief gut (1 Stunde stable), werde jetzt mal die Timings auf die Fast-Empfehlungen des Calculators setzen und berichten.

EDIT:
60min AIDA64 Stresstest mit Fast-Settings einwandfrei, jetzt mal etwas Witcher 3

ThoraXx · 20.12.2018

Diablokiller999 schrieb:
Erste Runde mit AIDA64 lief gut (1 Stunde stable), werde jetzt mal die Timings auf die Fast-Empfehlungen des Calculators setzen und berichten.
Anhang anzeigen 453332

EDIT:
60min AIDA64 Stresstest mit Fast-Settings einwandfrei, jetzt mal etwas Witcher 3
Anhang anzeigen 453336

Geardown is glaub ich nicht in den Fast-Settings :O Sonst habe ich deine Settings, bzw die des Calcs vorher auch verwenden können. Ich bin mir nicht sicher ob meine jetzigen 3400, mit nicht ganz so tollen timings, überhaupt einen Geschwindigkeitsvorteil bringen.

Diablokiller999 · 21.12.2018

Hab es mit den Einstellungen und einer ProcODT von 48 nun 500% HCI und 1Std AIDA stable.
Bringt das Deaktivieren von Gear Down nochmal gut was oder killt es mir die Stabilität? ^^

EDIT:
Hmm, steht bei euch im AIDA64 Benchmark auch noch AGESA 1.0.0.2 trotz 4024 BIOS?

ThoraXx · 21.12.2018

Diablokiller999 schrieb:
Hab es mit den Einstellungen und einer ProcODT von 48 nun 500% HCI und 1Std AIDA stable.
Bringt das Deaktivieren von Gear Down nochmal gut was oder killt es mir die Stabilität? ^^

EDIT:
Hmm, steht bei euch im AIDA64 Benchmark auch noch AGESA 1.0.0.2 trotz 4024 BIOS?

im zweifelsfall kostet es Stabilität sollte Dir aber ein bisschen bessere Latenzen bringen. Wenn die Tests durchlaufen natürlich besser aus. Ich schaue mal bei Aida nach welches BIOS mir angezeigt wird. Welche Funktion hast Du benutzt um es Dir anzeigen zu lassen?

E:

Diablokiller999 · 21.12.2018

Jep. dort steht bei mir eine andere AGESA Version

ThoraXx · 21.12.2018

Diablokiller999 schrieb:
Jep. dort steht bei mir eine andere AGESA Version
Anhang anzeigen 453360

4024 ist tatsächlich auch die Version davor. Bist Du sicher, dass Du es geflasht hast? Ich würde es im Zweifel nochmal versuchen. Wenn Du die gemoddete Version flashen willst, läuft das natürlich nicht über die Asus Funktion im Bios sondern über das von Reous beigelegte Tool. Er hat auch eine PDF als Anleitung dabei.

Diablokiller999 · 21.12.2018

Hab es über das Online Update geflasht....na super, alles von vorn ^^

English made by L.	Russian made by 1usmus	French mady by L.

[Sammelthread] ASUS Prime X370-Pro (AM4)

Experte

Experte

Enthusiast

Experte

Enthusiast

Enthusiast

Enthusiast

Enthusiast

Mr AMD

Experte

Enthusiast

Experte

Enthusiast

Mr AMD

Enthusiast

Anhänge

Enthusiast

Mr AMD

Experte

Anhänge

Mr AMD

Experte

Enthusiast

Mr AMD

Enthusiast

Enthusiast

Enthusiast

Enthusiast

Enthusiast

Enthusiast

Enthusiast

Enthusiast

Ähnliche Themen
