[Sammelthread] ASUS Prime X470-Pro (AM4)

nospherato · 28.04.2018

Takt habe ich mit dem normalen Task Manager, CPUZ, RyzenMaster und HWInfo ausgelesen...
Alle sagen das Gleiche:
Selbst wenn ich Cinebench auf cpu0 (bei mir gelber Stern) pinne, schiebt Windows die Threads fröhlich hin und her, die Cores bleiben auf meist knapp 4,1Ghz, als wären immer alle an.

Sieht dann, wenn Cinebench mit 1 Thread läuft so aus wie im Anhang.

Bezüglich Temperaturen und Memory OC werde ich mich natürlich noch melden, aber 1 Kampf nach dem anderen

Murazor · 28.04.2018

Ich habe gerade mal Prime95 gestartet um die CPU Temperatur zu prüfen. Bei CPUz bleibt der Core Speed aber bei 3800 MHz. Kann es sein, dass es bei mir aus irgendeinem Grund nicht boostet? Muss ich das im BIOS einstellen? Oder Zeigt CPUz auch hier nicht richtig an!?
Und HWMonitor zeigt mir nur eine Temperatur an... das ist normal bei dem 2600x, oder?

nospherato · 28.04.2018

Wenn du alle Cores belastest, sind glaube um die 3,88 Ghz normal. Bis zu 4,35 sollte er eigentlich nur auf 1-2 (?) Cores boosten, was er aber aktuell bei mir auch nicht machen will.

Reous · 28.04.2018

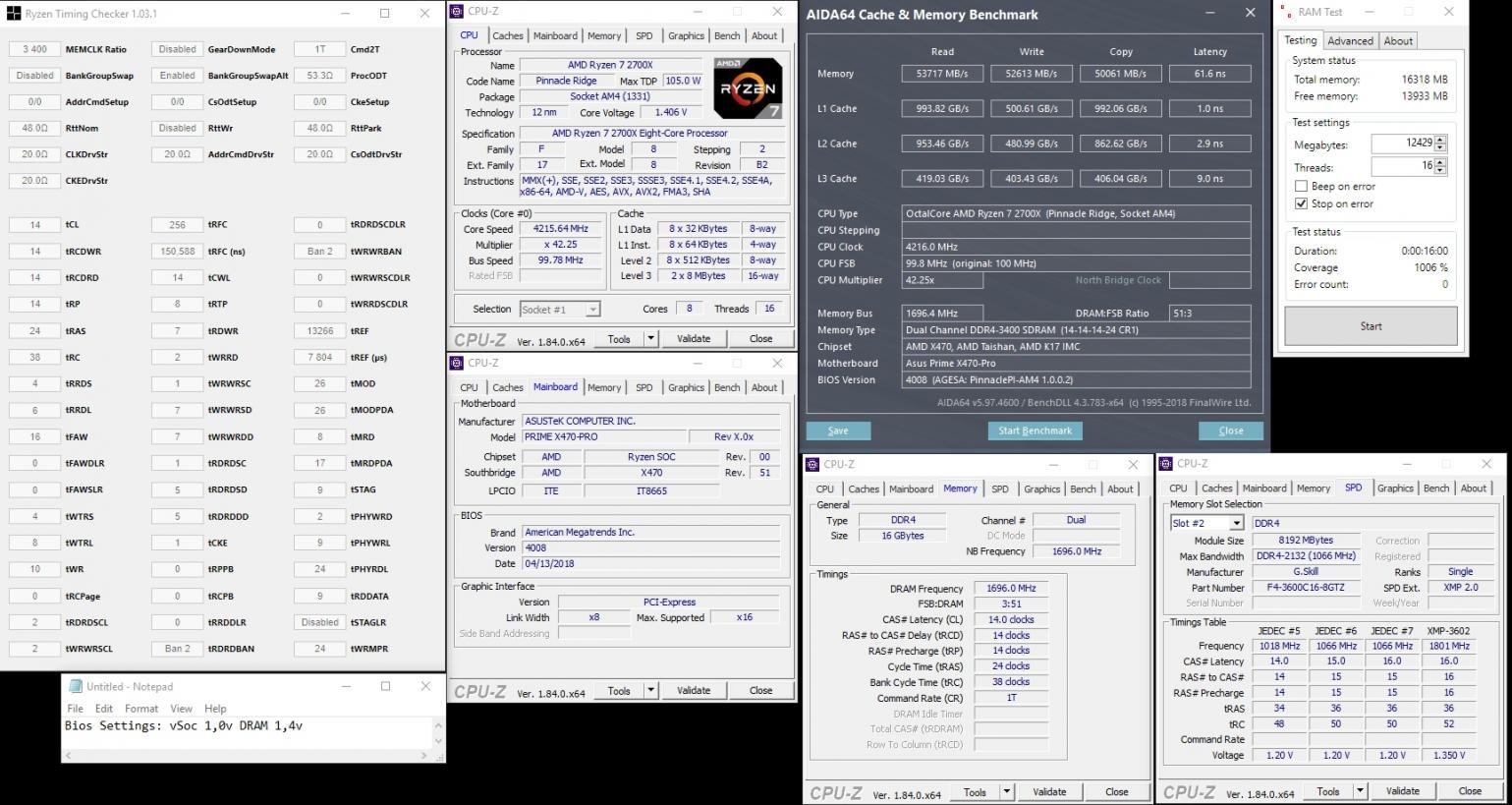

Eben auch nochmal alles auf Standard gesetzt und getestet (2700X). Unter Cinebench 4GHz auf allen Kernen, Single oder Prime95 mit einem Kern bis zu 4.25GHz. Nur unter Windows "Last" oder den Memory/Cache Benchmark von Aida64 sehe ich die 4.35GHz auf einem Kern.

Hab mich ehrlich gesagt zu diesem Thema aber auch noch nicht eingelesen.

CPUz hat bei mir nun auch richtig die Werte angezeigt. Letztes mal hatte ich allerdings die Vcore und Multi manuell gesetzt. Vielleicht war das auch die Ursache.

nospherato · 28.04.2018

Du hast den Ryzen (Balanced)PowerPlan laufen oder?

Reous · 28.04.2018

Jap Ryzen Ausbalanciert

nospherato · 28.04.2018

Okay mit Ryzen Ausbalanciert und CPU min auf 0% und max auf 100% klappt es und man sieht nun öfters tatsächlich Werte mit 4300Mhz+.
(Natürlich nur im single thread.)
Deine Werte beim Speicher, aus dem ersten Post (optimierte timings) bekomm ich übrigens nicht ganz zum laufen, ist aber auch kein Drama für mich, teste aktuell meine Werte (3266 aus dem x370 Thread) nur eben mit mehr Takt, die scheinen bisher zu laufen, aber erstmal abwarten.
(Zumindest geht mit dem x470 direkt docp auf 3600 ohne Mucken)
Bezüglich Chipsatz Temperatur, das dürfte im HWInfo unter "Mainboard" die Temperatur sein oder?
Diese schwankt bei mir zwischen 28 und 29 Grad während memtest läuft.
(Ich lasse es säter mal noch mit prime95 laufen)

Edit:

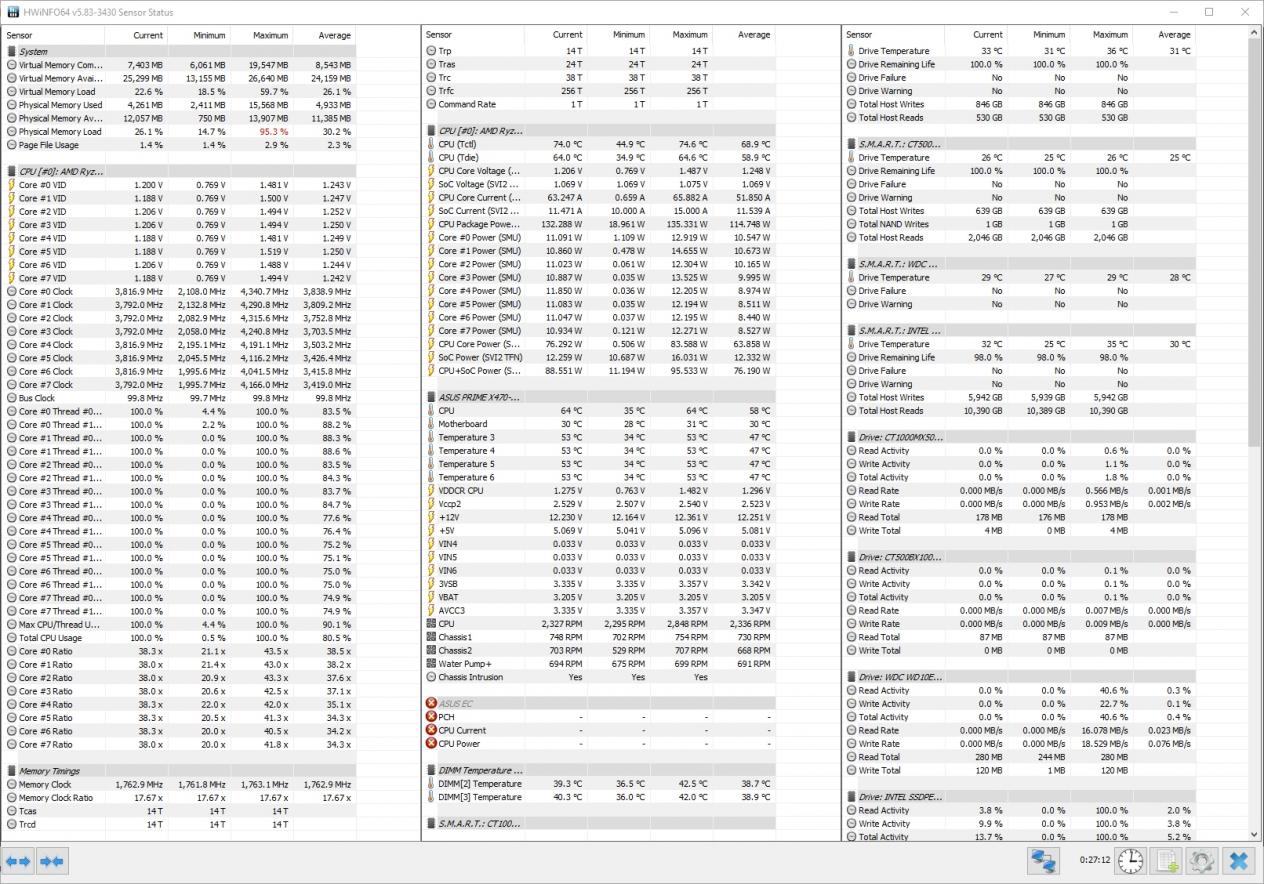

So hier mal gute 25min prime95... Hab keine Lust grad weiter laufen zu lassen, da sich nach 15min eh nichts mehr tut

Reous · 28.04.2018

PCH ist die Chipsatztemperatur. Damit sie angezeigt wird hättest du die Sicherheitsmeldung bestätigen müssen.

Sieht aber sehr gut aus. Mal schauen ob du auch die 3600 beim Ram packst. Bin auf jeden Fall gespannt.

Cyphex · 28.04.2018

Was für ein Powerplan meint ihr? Kann man das im Bios einstellen?

nospherato · 28.04.2018

@Reous
Ja werd mal morgen weiter testen, noch blockt irgendwas meine latency... selbst mit deinen Werten komme ich gerade mal auf 60ns, wäre aber nicht so tragisch

Bisher laufen nur 3533 stabil, 3600 noch nicht.

@Cyphex
Unter Windows dein Energieplan. Heißt glaube in der deutschen Version so.

Reous · 28.04.2018

Die 56ns waren wahrscheinlich Zufall. Konnte es später auch nicht mehr erreichen und lag meistens auch so um die 60ns.

Mr.Korky · 28.04.2018

hi Habe heute auch das x470 prime bekommen Mal so im salopp test :

. x470 prime . x370 prime (4008bios)
. .
1600x . 4075mhz ddr 3066 . 4,125ghz ddr 2933 . 1,375vcore no turbo´s

2600x . 4075 ddr 3200 . 4,100 ddr 3033 . 1,375 vcore no turbo´s

timings cl 14 standard 2h memtest pro ohne fehler da der 2600x mit ddr 3200 und scharfen timings die 1400 punkte im cinebench packt und ddr 3433 bootet halte ich den
auf ein paar mhz cpu tackt kann ich glaube ich verzichten .

der 1600x it echt ein speicher krüppel aber dafür ne tacktsau . bei meinem 2600x ist es genau umgekehrt

der 2600x wird noch geschliffen und das x470 prime unter wasser gesetzt und ausgetestet mfg

was mich reitzt ist das bei dual rank :

Nighteye · 28.04.2018

Reous schrieb:
@Nighteye
Und was sagt die Chipsatz Temperatur? Wäre interessant weil du da noch eine Graka drüber hast.

nospherato · 28.04.2018

Hm, okay zu früh gefreut... Weder 3533 noch 3466 ist game stabil zu bekommen :/ morgen mal weiter testen...

tioh612 · 28.04.2018

Heyho! Also. Da hier das Problem scheinbar bekannt ist.. Siehe Startpost:

Blackscreen / Bluescreen im Idle oder bei geringer Last
Spontan auftretende Blackscreens im Idle oder bei geringer Last können durch Monitoring Tools oder OC Tools verursacht werden.
Bekannte Beispiele sind zb.: HWInfo, Asus Ai Suite oder auch der MSI Afterburner.
Im Zweifelsfall einfach alle Monitoring/OC Tools deaktivieren oder deinstallieren

Habe ich mich extra mal angemeldet um euch um Rat zu fragen.
Genau dieses Problem habe ich bei dem neu zusammengebauten PC meines Freundes. Was natürlich dazu führt, dass ich nicht testen kann, welche Temperaturen die CPU so fährt und dementsprechend nichts wirklich erfahre und einstellen kann...
Wie umgeht ihr das bzw. womit ermittelt ihr dann eure Temperaturen, ohne das es zwangsweise zum Blackscreen mit Freeze kommt?

Ich wäre für ein wenig Hilfe im Bezug auf das Thema echt mega dankbar!

mfg tioh612

Reous · 29.04.2018

@Nighteye
Danke. Für 1h zocken finde ich den Wert ziemlich gut. Wenn sich das bei anderen auch bestätigt haben sie hier endlich Verbesserungen vorgenommen.

@nospherato
Hattest du nur mit Prime getestet oder auch mit anderen Programmen? Probier mal HCI Memtest oder wenn du bereit bist etwas Geld auszugeben RAM Test - Karhu Software

@ tioh612
Willkommen im Forum

. Hast du mal noch ein paar Angaben über die verbaute Hardware? Ich nehme an es passiert im Idle und auch bei Standardeinstellungen, also ohne irgendwelche Übertaktung?
Du kannst HWInfo verwenden aber ohne "Asus EC" Sensor. Wenn du es das erste mal startest, kommt eine Meldung und fragt dich ob du diese aktivieren willst.

tioh612 · 29.04.2018

Reous schrieb:
@ tioh612
Willkommen im Forum . Hast du mal noch ein paar Angaben über die verbaute Hardware? Ich nehme an es passiert im Idle und auch bei Standardeinstellungen, also ohne irgendwelche Übertaktung?
Du kannst HWInfo verwenden aber ohne "Asus EC" Sensor. Wenn du es das erste mal startest, kommt eine Meldung und fragt dich ob du diese aktivieren willst.

Danke dafür schonmal. Werde ich probieren!

Verbaut sind:
Ryzen 2600X, kein OC
Asus Prime X470 Pro
16GB (2x 8192MB) Crucial Ballistix Tactical DDR4-3000 DIMM CL15-16-16 Dual Kit
500GB M.2 Evo 860 SATA 6GB/s
2TB Seagate BarraCuda
8GB Gainward GeForce GTX 1070 Phoenix
550 Watt Seasonic FOCUS Plus Modular 80+ Gold
EKL Alpenföhn Brocken 3 Tower Kühler

Bis auf das DOCP Ram-Profil habe ich im Bios nur was an den Lüfterkurven verändert und sonst nichts. Und die Freezes treten dann sowohl im Idle als auch unter Last auf(Erster war bei Cinebench direkt nach dem aufsetzen als ich mit HW Monitor mal schauen wollte wie sich alles so verhält). Aber dann werde ich mal HW Info ohne den Ec Sensor probieren und hoffen das geht.

Wenn ich hier einmal den Experten an der Hand habe... Gleich nochwas. Muss man sich sorgen machen wenn der 2600X mit eingeschaltetem CorePerformanceBoost kurzzeitig Spannungen von bis zu 1,45V abbekommt? Was genau wäre der Effekt wenn ich den CPB deaktiviere? Dann boostet er meiner Annahme nach ja zum Beispiel nicht mehr alle Kerne auf 4,1 GHz bei Last oder? Sondern verweilt nur im Grundtakt von 3,6?

Mfg tioh612

Reous · 29.04.2018

tioh612 schrieb:
...Was genau wäre der Effekt wenn ich den CPB deaktiviere? ... Sondern verweilt nur im Grundtakt von 3,6?

Korrekt

Er bleibt dann auf dem Grundtakt mit reduzierter Spannung

Zwecks der hohen Spannung brauchst du dir keine Sorgen machen. Diese liegt nur im Boost Modus an 1/2 Kernen an. Ist bei allen Asus (und teils anderen) Boards so.
Wenn deine Temperaturen stimmen, dann kannst du auch nochmal die Default Settings im Bios laden und testen. Also ohne DOCP oder irdengwelche anderen Einstellungen.

tioh612 · 29.04.2018

Dann hoffe ich mal das ich ohne EC Sensor die Temperaturen auslesen kann und berichte dann mal. Vielen Dank erstmal!

nospherato · 29.04.2018

Reous schrieb:
@nospherato
Hattest du nur mit Prime getestet oder auch mit anderen Programmen? Probier mal HCI Memtest oder wenn du bereit bist etwas Geld auszugeben RAM Test - Karhu Software

Hi Reous,
nutze zum RAM Test aktuell nur HCI Memtest (pro), war wohl bei dem Testlauf aber auch Zufall, dass keine Fehler kamen. Beim nächsten Lauf gab es dann Fehler.
Der Karhu Ram Test ist bestellt, nur hat der liebe Kerl (bin im Kontakt mit ihm, netter Kerl) aktuell Probleme, dass Mail gegen gmx gedroppt werden, warte also auf meine Lizenz.

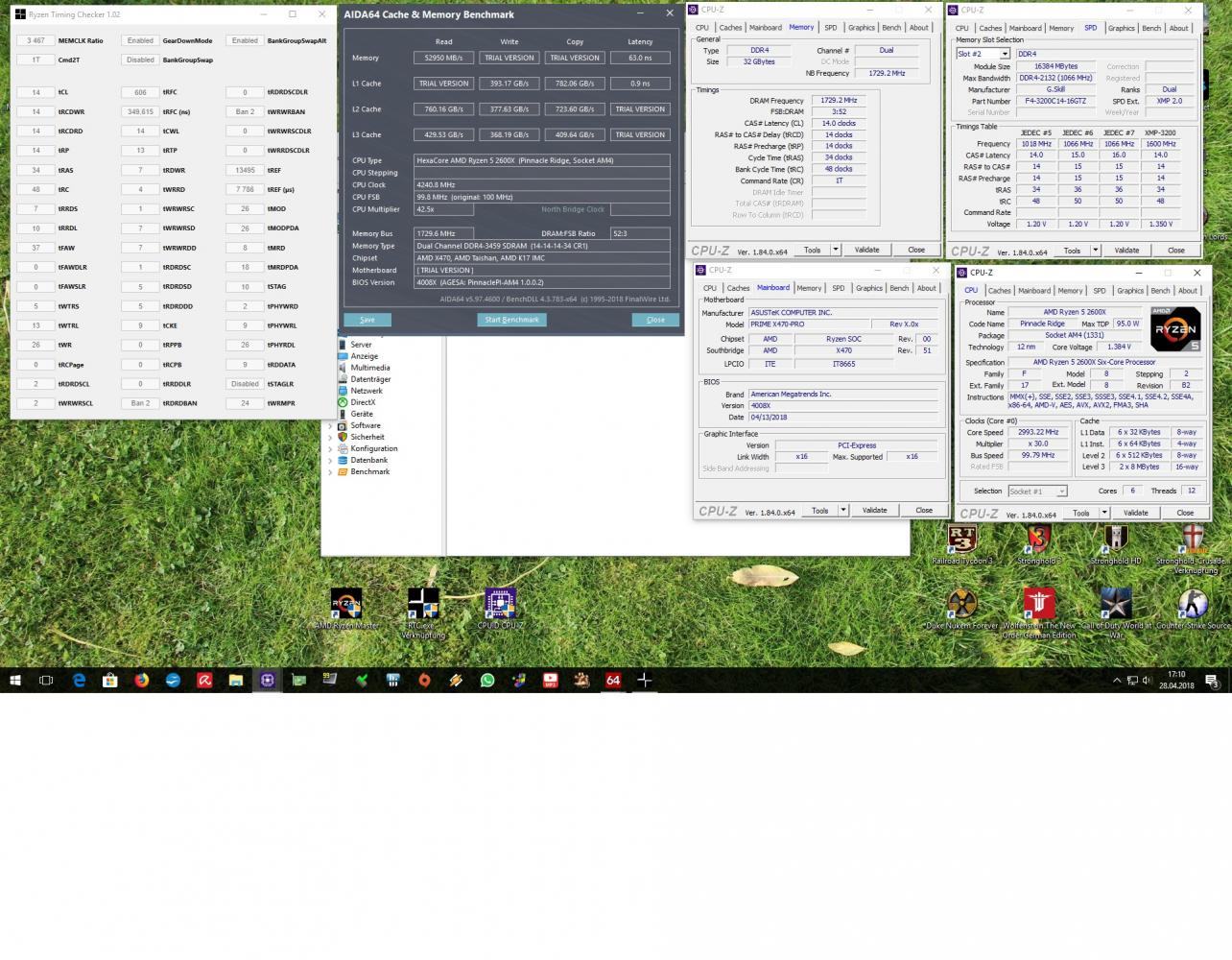

Aktuell lasse ich auf 3466 Tests laufen, aber schon bei tRFC von 256 gibt es Fehler (aktuell Test mit 1,1v soc und 1,46v ram), jetzt läuft halt der Test auf 278, mal schauen wann die Fehler kommen ;D

Edit:
Leider bisher nicht stabil zu bekommen der 3466er Takt (es läuft zwar selbst 3600 einigermaßen aber nur mit CL16, mit CL14 ist nichts mehr zu machen aktuell... und CL16 ist langsamer als aktuell 3400@CL14).
Scheine hier wohl etwas schlechteren Speicher erwischt zu haben, da 3400 mit straffen timings läuft ohne soc Erhöhung, aber selbst hier der Speicher mehr Saft will

So oder so, keine Wunder aber mal was stabiles für die RAM Liste auf Seite 1.

Edit2:
Evtl. ein Hinweis, der anderen Ärger erspart:
Es scheint so, als ob bei den G.Skills ab 50°C (bei mir ab 51°C) gemeldeten Temperaturen der Speicher instabil wird.
Ich habe es jetzt 5x ausprobiert, sobald bei mir die gemeldete Temperatur über 51°C geht tauchen die ersten Fehler auf.
Grund hierfür wird wohl sein, dass bei mir nur ein Midi Gehäuse im Einsatz ist und das Ende der 1080ti Aorus den kompletten Luftstrom zum Speicher abdeckt.
(Abhilfe habe ich mir grad geschaffen indem ich einen übrig gebliebenen 140ger Lüfter seitlich-hoch pusten lasse gegen den Speicher, so bleibt der Speicher bei 42,5 bzw 40,5 Grad (die Riegel werden immer unterschiedlich warm).
Fazit: Auch Ram Temperaturen etwas im Blick behalten.
(Und für mich: Ich darf alle meine Tests nochmal neu machen -.-)

Reous · 29.04.2018

Danke, habs im Startpost eingetragen.
Es ist schon irgendwie ein Wunder, wenn man die Ram Taktraten mit dem Vorgängerboard vergleicht.

Ich hab heute allerdings auch mal die Slots A1/B1 getestet. Diese scheinen um einiges schlechter zu gehen wie A2/B2. Mit meinen Hynix konnte ich bis max 2933 booten und ob das stabil war hab ich nicht getestet. Eine Vollbestückung ist daher weniger zu Empfehlen.

Edit:
Hier nochmal zur Bestätigung. Hynix MFR DDR4-3333 CL16-17-17-17
5000% RAMTest

curious · 30.04.2018

nospherato schrieb:
Aktuell lasse ich auf 3466 Tests laufen, aber schon bei tRFC von 256 gibt es Fehler (aktuell Test mit 1,1v soc und 1,46v ram), jetzt läuft halt der Test auf 278, mal schauen wann die Fehler kommen ;D

Ryzen reagiert sehr sensibel auf tRFC. 256 Takte ist bei 3466 MT/s in der Regel zu niedrig für B-die. Je höher die Taktrate, desto weiter muss man von den magischen 150ns abrücken.
140ns sind die unterste Grenze für B-die, aber dafür braucht es schon sehr gute B-die und einen sehr fähigen IMC.

Zum Vergleich:
Hynix AFR brauchen ca. 250ns
Hynix MFR ca. 260ns

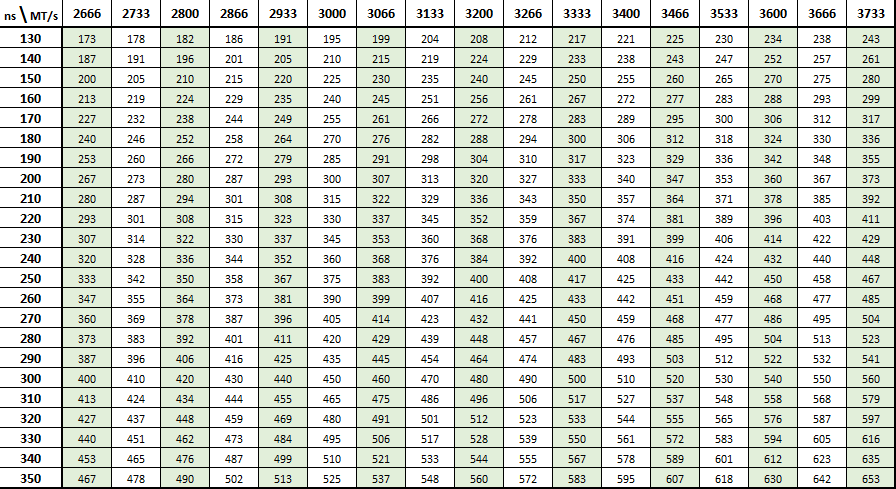

Ich hab vor längerer Zeit mal eine Tabelle der tRFC Werte erstellt:

nospherato schrieb:
Edit2:
Evtl. ein Hinweis, der anderen Ärger erspart:
Es scheint so, als ob bei den G.Skills ab 50°C (bei mir ab 51°C) gemeldeten Temperaturen der Speicher instabil wird.
Ich habe es jetzt 5x ausprobiert, sobald bei mir die gemeldete Temperatur über 51°C geht tauchen die ersten Fehler auf.
Grund hierfür wird wohl sein, dass bei mir nur ein Midi Gehäuse im Einsatz ist und das Ende der 1080ti Aorus den kompletten Luftstrom zum Speicher abdeckt.
(Abhilfe habe ich mir grad geschaffen indem ich einen übrig gebliebenen 140ger Lüfter seitlich-hoch pusten lasse gegen den Speicher, so bleibt der Speicher bei 42,5 bzw 40,5 Grad (die Riegel werden immer unterschiedlich warm).
Fazit: Auch Ram Temperaturen etwas im Blick behalten.
(Und für mich: Ich darf alle meine Tests nochmal neu machen -.-)

Bei max OC wird es bei mir mit den meisten B-die Riegeln schon bei 43-46°C kritisch.

Reous · 30.04.2018

Ich muss gestehen ich habe bisher noch nie auf meine RAM Temperaturen geachtet. Muss ich ab sofort auch mal im Auge behalten.

@curious Danke für die Tabelle. Kannte ich auch noch nicht.

amdx2 · 30.04.2018

Hallo!

Jetzt mal eine Frage... offensichtlich haben viele Probleme beim RAM mit dem x370 auf 3200 MHz zu kommen.
Ich habe Gskill F4-3200C14D-16GTZ (2x8) und kenne dieses Problem von meinem gewesenen C6H nicht. Beim x470 sollte es aber kein Problem geben bzw. sogar höher zu takten sein?
Hat jemand dieses RAM und kann was dazu sagen?

Reous · 30.04.2018

Nach bisherigen Erfahrungen sollten 3200 und höher kein Problem mit diesem Ram darstellen. Wenn du allerdings später auf 4x8GB aufrüsten willst könnte es kritischer werden.

amdx2 · 30.04.2018

Ok, Danke. Will nicht aufrüsten

.

nospherato · 30.04.2018

@curious Danke für die Tabelle.
@Reous Ich auch nicht, hatte mich nur gewundert warum der Speicher stabil ist und nach einiger Zeit instabil wird bei Spielen. Seit dem anbringen des Lüfters konnte ich keine Probleme mehr fest stellen. (Höher als 3400 komme ich aber nach wie vor nicht, aber naja, das reicht an sich ja auch

)

Reous · 30.04.2018

Falls hier noch jemand die Möglichkeit hat, kann er dann testen und bestätigen, dass bei Verwendung von A1+B1 nur Taktraten bis 2666/2733 stabil sind. Egal welche Art von Speicher verwendet wird.

Cyphex · 30.04.2018

Womit kann man denn am Besten Single Core Boost auf 4,3 Ghz erreichen? Egal was ich probiere, ich komme nicht über 4,2 Ghz. Genauso wie ich im Cinebench nicht über 1800 (höchster Wert war bisher 1754) Score komme trotz 3333 CL14 Ram.
Precision Boost habe ich auf Enabled und Scalar auf Auto. XFR Settings finde ich auch nach mehrmaligem Bios durchsuchen nicht.

Irgendwas stimmt nicht, aber ich finde bisher nicht raus was.

nospherato · 30.04.2018

Kann ich am Wochenende evtl. bin ab morgen wieder unterwegs...

Hat einer von euch mal mit dem Precision Boost und vor allem mit dem Scalar rum gespielt?
"Auto" ist wohl aktuell "disabled", denn schalte ich den an boostet die CPU unter prime mit 4ghz statt 3,85ghz, gönnt sich aber auch dann laut hwinfo fast 170w statt 141w ca.

Beim Scalar isses noch seltsamer... Stilt und 1usmus haben es ja etwas erklärt, aber laut stilt ist ja der lev3 (crosshair VII hat diese Stufen) X1 und lev4 X10 Scalar, was das jetzt aber genau ändert (Limits ja, aber wie viel?)...
Hab mich bisher nicht getraut mehr als X2 oder x3 auszuprobieren... Das erwähnte X1 gibt es ja nicht bei uns...

CPU	AMD AM4 Socket AMD Ryzen™ 2nd Generation/Ryzen™ with Radeon™ Vega Graphics Ryzen™ 1st Generation/7th Generation A-series/Athlon X4 Processors Supports AM4 Socket 12/14 nm CPU Supports CPU up to 8 cores
Chipset	X470
Arbeitsspeicher	AMD Ryzen™ 2nd Generation Processors 4 x DIMM, Max. 64GB, DDR4 3600(O.C.)/3466(O.C.)/3200(O.C.)/3000(O.C.)/2933/2800/2666/2400/2133 MHz AMD Ryzen™ with Radeon™ Vega Graphics/ Ryzen™ 1st Generation Processors 4 x DIMM, Max. 64GB, DDR4 3200(O.C.)/3000(O.C.)/2933(O.C.)/2800(O.C.)/2666/2400/2133 MHz AMD 7th Generation A-Series/Athlon X4 Processors 4 x DIMM, Max. 64GB, DDR4 2400/2133 MHz Un-buffered Memory
Grafik	Integrated Graphics in the AMD Ryzen™ with Radeon™ Vega Graphics/ 7th Generation A-Series APU Multi-VGA Ausgaben Unterstützung : HDMI/DisplayPort Schnittstellen - Supports HDMI 1.4b with max. resolution 4096 x 2160 @ 24 Hz / 2560 x 1600 @ 60 Hz - Supports DisplayPort 1.2 with max. resolution 4096 x 2160 @ 60 Hz Maximaler geteilter Speicher von 2048 MB
Erweiterungs- schächte	AMD Ryzen™ 2nd Generation/ Ryzen™ 1st Generation Processors 2 x PCIe 3.0 x16 (x16 or dual x8) AMD Ryzen™ with Radeon™ Vega Graphics /7th Generation A-Series/Athlon X4 Processors 1 x PCIe 3.0 x16 (x8 mode) AMD X470 chipset 1 x PCIe 2.0 x16 (max at x4 mode) *1 3 x PCIe 2.0 x1
Speichersystem	AMD Ryzen™ 2nd Generation/ Ryzen™ with Radeon™ Vega Graphics/ Ryzen™ 1st Generation Processors : 1 x M.2 Socket 3, with M key, type 2242/2260/2280/22110 storage devices support (SATA & PCIE 3.0 x 4 mode) AMD 7th Generation A-Series/Athlon X4 Processors : 1 x M.2 Socket 3, with M key, type 2242/2260/2280/22110 storage devices support (SATA mode) AMD X470 chipset : 1 x M.2 Socket 3, with M Key, type 2242/2260/2280 storage devices support (SATA & PCIE 3.0 x 2 mode)*3 6 x SATA 3Gb/s-Schnittstellen Unterstützen RAID 0, 1, 10

LAN	Intel® I211-AT
Audio	Realtek® S1220A 8-Kanal High Definition Audio CODEC featuring Crystal Sound 3 - Unterstützt : Anschlusserkennung, und Multistreaming, Technologien sowie automatische Geräteerkennung an der Gehäusevorderseite
USB Schnittstellen	AMD Ryzen™ 2nd Generation/ Ryzen™ with Radeon™ Vega Graphics/ Ryzen™ 1st Generation/7th Generation A-Series/Athlon X4 Processors : 4 x USB 3.1 Gen 1 Schnittstellen (4 an der Gehäuserückseite, blau, Type-A) AMD X470 chipset : 1 x USB 3.1 Gen 2 front panel connector Schnittstellen 4 x USB 3.1 Gen 1 Schnittstellen (2 an der Gehäuserückseite, blau, 2 intern, Type-A + USB Type-CTM) 4 x USB 2.0 Schnittstellen (4 intern) ASMedia® USB 3.1 Gen 2 controller : 2 x USB 3.1 Gen 2 Schnittstellen (2 an der Gehäuserückseite, teal blue, Type-A)
Besondere Features	5-Way Optimization by Dual Intelligent Processors 5 - Whole system optimization with a single click! 5-Way Optimization tuning key perfectly consolidates TPU, EPU, DIGI+ VRM, Fan Xpert 4, and Turbo App together, providing better CPU performance, efficient power saving, precise digital power control, whole system cooling and even tailor your own app usages. Fan Xpert4 - Fan Xpert 4 featuring Fan Auto Tuning function and multiple thermistors selection for optimized system cooling control ASUS 5X Protection III : - ASUS SafeSlot Core: Fortified PCIe Slot prevents damage - ASUS LANGuard: Protects against LAN surges, lightning strikes and static-electricity discharges! - ASUS Overvoltage Protection: World-class circuit-protecting power design - ASUS Stainless-Steel Back I/O: 3X corrosion-resistance for greater durability! - ASUS DIGI+ VRM: 10 Phase digital power design - ASUS Enhanced DRAM Overcurrent Protection - Short circuit damage prevention - ASUS ESD Guards - Enhanced ESD protection ASUS TPU : - Auto Tuning ASUS EPU : - EPU AURA : - Aura Lighting Control ASUS Exclusive Features : - AI Suite 3 - Ai Charger - Turbo LAN ASUS Quiet Thermal Solution : - Stylish Fanless-Design Kühlkörperlösung& MOS-Kühlkörper - ASUS Fan Xpert 4 ASUS EZ DIY : - ASUS CrashFree BIOS 3 - ASUS EZ Flash 3 ASUS Q-Design : - ASUS Q-Shield - ASUS Q-Slot - ASUS Q-DIMM - ASUS Q-Connector Turbo APP - featuring system performance tuning for selected applications
Anschlüsse (Rückseite)	1 x PS/2 Tastatur/Maus Combo-Schnittstelle 1 x DisplayPort 1 x HDMI 1 x LAN (RJ45) Schnittstelle 1 x S/PDIF-Ausgang (optisch) 5 x Audio-Anschlüsse 2 x USB 3.1 Gen 2 (teal blue)Type-A, 1 x USB 3.1 Gen 1 USB Type-CTM, 5 x USB 3.1 Gen 1
Anschlüsse (Intern)	1 x USB 3.0-Anschluss unterstützt zusätzlich 2 USB 3.0-Schnittstellen (19-pin) 2 x USB 2.0-Anschlüsse unterstützen zusätzlich 4 USB 2.0-Schnittstellen 6 x SATA 6Gb/s-Schnittstellen 1 x Prozessorlüfteranschluss (1 x 4 -pin) 3 x Gehäuselüfteranschlüsse (2 x 4 -pin) 2 x Aura RGB Strip Headers 1 x 24-Pin EATX Netzanschluss 1 x 8-Pin ATX 12V Netzanschluss 1 x M.2 Socket 3 with M Key, type 2242/2260/2280/22110 storage devices support (SATA mode & PCIE mode) 1 x M.2 Socket 3 with M Key, type 2242/2260/2280 storage devices support (both SATA & x2 PCIE mode) 1 x Audio-Anschluss an der Gehäusevorderseite (AAFP) 1 x CPU OPT Fan connector(s) (1 x 4 -pin) 1 x AIO_PUMP connector (1 x 4 -pin) 1 x W_PUMP+ connector (1 x 4 -pin) 1 x Clear BIOS-Taste 1 x System panel(s) (Q-Connector) (Chassis intrusion header is inbuilt) 1 x 14-1 pin TPM connector 1 x COM port header 1 x T_Sensor Connector 1 x USB 3.1 Gen 2 front panel connector
Zubehör	User's manual ASUS Q-Shield 2 x SATA 6Gb/s-Kabel 1 x M.2 Screw Package 1 x Supporting DVD 1 x SLI HB BRIDGE(2-WAY-M) 1 x Q-connector(s) (1 in 1)

2700X	Prime95	Cinebench
X370-Pro X470-Pro	4GHz @ 1.162v 4GHz @ 1.137v	4.20GHz \| 1933 Punkte 4.20GHz \| 1921 Punkte

RAMTest ~1000% Max 1.35v Dram Voltage	R5 1600X	R5 2400G	R7 2700X
Samsung B-Die X370-Pro X470-Pro	DDR4-3133 DDR4-3400	DDR4-3266 DDR4-3400	DDR4-3266 DDR4-3400
Hynix MFR X370-Pro X470-Pro	DDR4-3066 DDR4-3266	DDR4-3133 DDR4-3333	DDR4-3133 DDR4-3333

G . S k i l l
Serie	Größe	Geschwindigkeit	Möglicher Takt	User	Bios	Bezeichnung
RipJaws 4 blau	16GB	DDR4-3000 CL15-16-16	DDR4-3066 CL16	nur2003	4011	F4-3000C15D-16GRBB
RipJaws V schwarz	16GB	DDR4-3200 CL16-18-18	DDR4-3333 DDR4-3200 DDR4-3200	Reous bluesys chrisxp	4008 4011 4011	F4-3200C16D-16GVKB
	32GB	DDR4-2666 CL15-15-15	DDR4-2800	nur2003	4024	F4-2666C15D-32GVR
Aegis	16GB	DDR4-3000 CL16-18-18	DDR4-3200	oposum	4024	F4-3000C16S-8GISB
Trident Z silber/rot	16GB	DDR4-3600 CL15-15-15	DDR4-3533 CL14	Reous	4018	F4-3600C15D-16GTZ
	16GB	DDR4-3600 CL16-16-16	DDR4-3400 CL14 DDR4-3600 CL14	nospherato QuisaZaderak	4008 4018	F4-3600C16D-16GTZ
	32GB	DDR4-3200 CL14-14-14	DDR4-3333	Mr.Korky	4008	F4-3200C14D-32GTZ
	32GB	DDR4-3200 CL15-15-15	DDR4-3200 CL14 DDR4-3200 CL14	Reous Goldy	4008 4018	F4-3200C15D-32GTZ
Trident Z RGB	16GB	DDR4-3200 CL14-14-14	DDR4-3533 CL14	F4irPl4y	4008	F4-3200C14D-16GTZR
	16GB	DDR4-3600 CL16-16-16	DDR4-3400	Terminator800	4018	F4-3600C16D-16GTZR
	32GB	DDR4-2400 CL15-15-15	DDR4-2666	antonrumata	4024	F4-2400C15Q-32GTZRX
SniperX	16GB	DDR4-3600 CL19-20-20	DDR4-3533 CL16 DDR4-3600 CL18	Reous delafer2000	4018 4018	F4-3600C19D-16GSXWB
	32GB	DDR4-3600 CL19-20-20	DDR4-3400 CL16	Reous	4024	F4-3600C19D-32GSXKB

C r u c i a l
Serie	Größe	Geschwindigkeit	Möglicher Takt	User	Bios	Bezeichnung
Ballistix Sport LT rot	16GB	DDR4-2666 CL16-18-18	DDR4-3000	Reous	4008	BLS2C8G4D26BFSE
Ballistix Tactical Tracer RGB	16GB	DDR4-2666 CL16-18-18	DDR4-3533	Reous	4024	BLT2C8G4D26BFT4K

A D A T A
Serie	Größe	Geschwindigkeit	Möglicher Takt	User	Bios	Bezeichnung
XPG Spectrix D40 RGB	16GB	DDR4-3600 CL17-18-18	DDR4-3533 CL14	iGameKudan	4024	AX4U360038G17-DR40

C o r s a i r
Serie	Größe	Geschwindigkeit	Möglicher Takt	User	Bios	Bezeichnung
Vengeance LPX schwarz	16GB	DDR4-3200 CL16-18-18	DDR4-3200 v5.39	eSp!s0	4024	CMK16GX4M2B3200C16
Vengeance RGB weiß	16GB	DDR4-3200 CL16-18-18	DDR4-3466 CL14 v4.31	Darki24	4024	CMR16GX4M2C3200C16W

P a t r i o t
Serie	Größe	Geschwindigkeit	Möglicher Takt	User	Bios	Bezeichnung
Viper 4	16GB	DDR4-3000 CL16-18-18	DDR4-3000	DMHas1	4024	PV416G300C6K

[Sammelthread] ASUS Prime X470-Pro (AM4)

Enthusiast

Anhänge

Legende

Enthusiast

Mr AMD

Enthusiast

Mr AMD

Enthusiast

Anhänge

Mr AMD

Enthusiast

Enthusiast

Mr AMD

Enthusiast

Urgestein

Enthusiast

Neuling

Mr AMD

Neuling

Mr AMD

Neuling

Enthusiast

Anhänge

Mr AMD

Enthusiast

Mr AMD

Enthusiast

Mr AMD

Enthusiast

Enthusiast

Mr AMD

Enthusiast

Enthusiast

Ähnliche Themen
