[Sammelthread] ASUS Prime X470-Pro (AM4)

S4pphir3 · 04.12.2018

Hi Leute,
ich bin nun seit Samstag auch im Besitz des X-470 Pro und bräuchte ggf. mal eure Hilfe..
Hier erstmal die Daten des neuen Systems:
AMD 2700x
Asus Prime x-470 Pro @ Bios 4024 (das neueste) + nur DOCP eingestellt!
BeQuiet Straight Power 650W
G.Skill FlareX 3200Mhz CL14
Palit 1080
BeQuiet Dark Rock Pro 4 + Kryonaut WLP
1x M2 SATA SSD, 1x SATA SSD, 1x HDD
Windows 10 (komplett neu installiert auf neuer Partition)

Nun habe ich das "Problem", dass meines Erachtens etwas ganz stark/schnell meine CPU im Boost bremst.
Wie sich nun mittlerweile rausgestellt hat, renne ich z.B. bei Cinebench bei ner Score von ca. 1750 direkt ins Limit bei allen drei Werten (PPT, TDC, EDC). Damit erreiche ich laut Ryzen Master ca. 3925 MHz allCore habe (laut HWInfo 3,891.6 MHz). Interssant finde ich dass ich hierbei auch laut HWinfo 138W Power Package habe! Somit wirklich am Limit!

Nun habe ich mittlerweile mal testweise Undervolting betrieben und die die CPU Voltage per offset direkt auf-0,05 und SoC Voltage auf -0,0125.
Daraufhin erreiche ich im Cinebench weiterhin nur ca. 1750, renne laut Ryzen Master aber "nur" noch ins EDC Limit!

Ich hab das Gefühl, dass hier irgendwas falsch läuft

Mir ist zwar klar, dass dies innerhalb der Specs von AMD liegt und es auch kein "Game Bench" ist, aber dennoch wundert es mich, dass ich bei eig. niedrigen Temps und sogar Undervolting, noch nicht mal an die 4 GHz kratze! (bzw. ich sogar mit Undervolting keinerlei mehr MHz erreiche!

Vielleicht habt ihr ja ne Idee was ich abseits von PBO (will nicht direkt OCen!) noch einstellen kann/soll damit hier ein bisschen mehr drin ist.
Habe hierzu bereits in einem anderen Forum das Thema eines anderen Threadersteller mit quasi dem gleichen PC aufgegriffen, was bisher nur bedingt weitergeholfen hat.

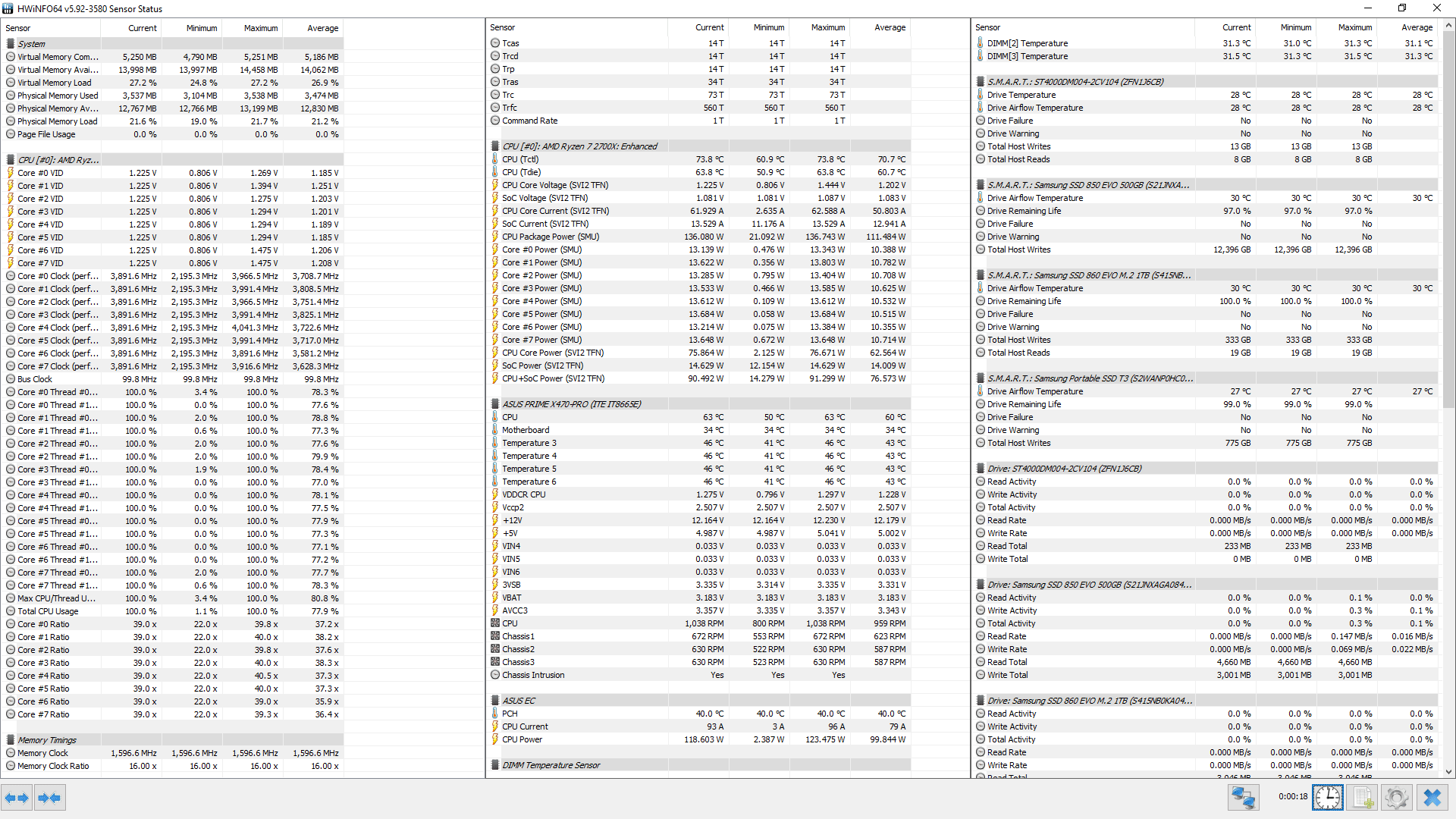

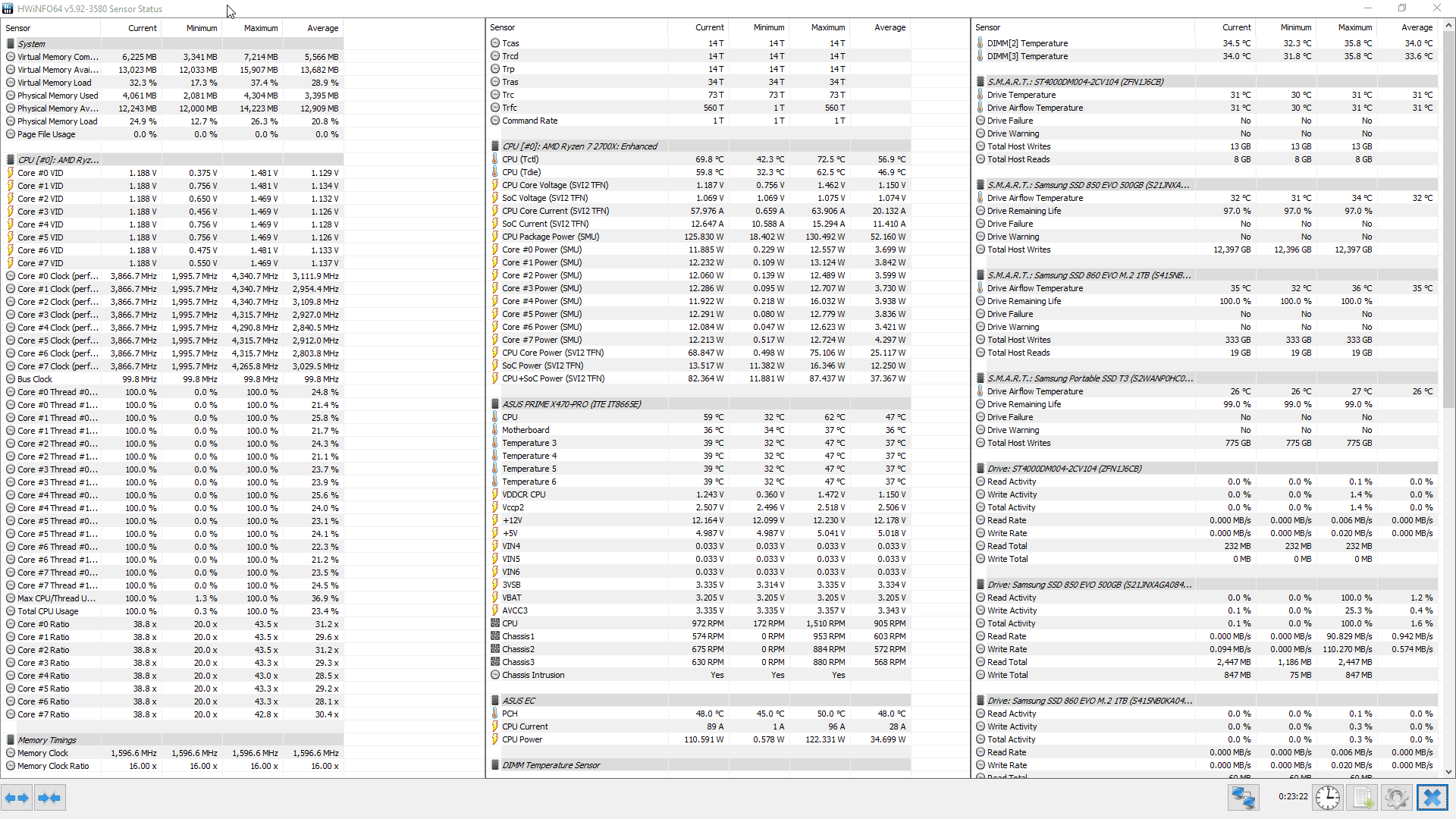

Die Maximum Werte in HWInfo bitte "ignorieren", da habe ich teils leider vorher vergessen auf die Sanduhr zu drücken. Während dem Cinebench werden diese Werte nie erreicht, sondern da direkt im Limit auf die "Current" Werte limitiert (ohne Schwankungen!)

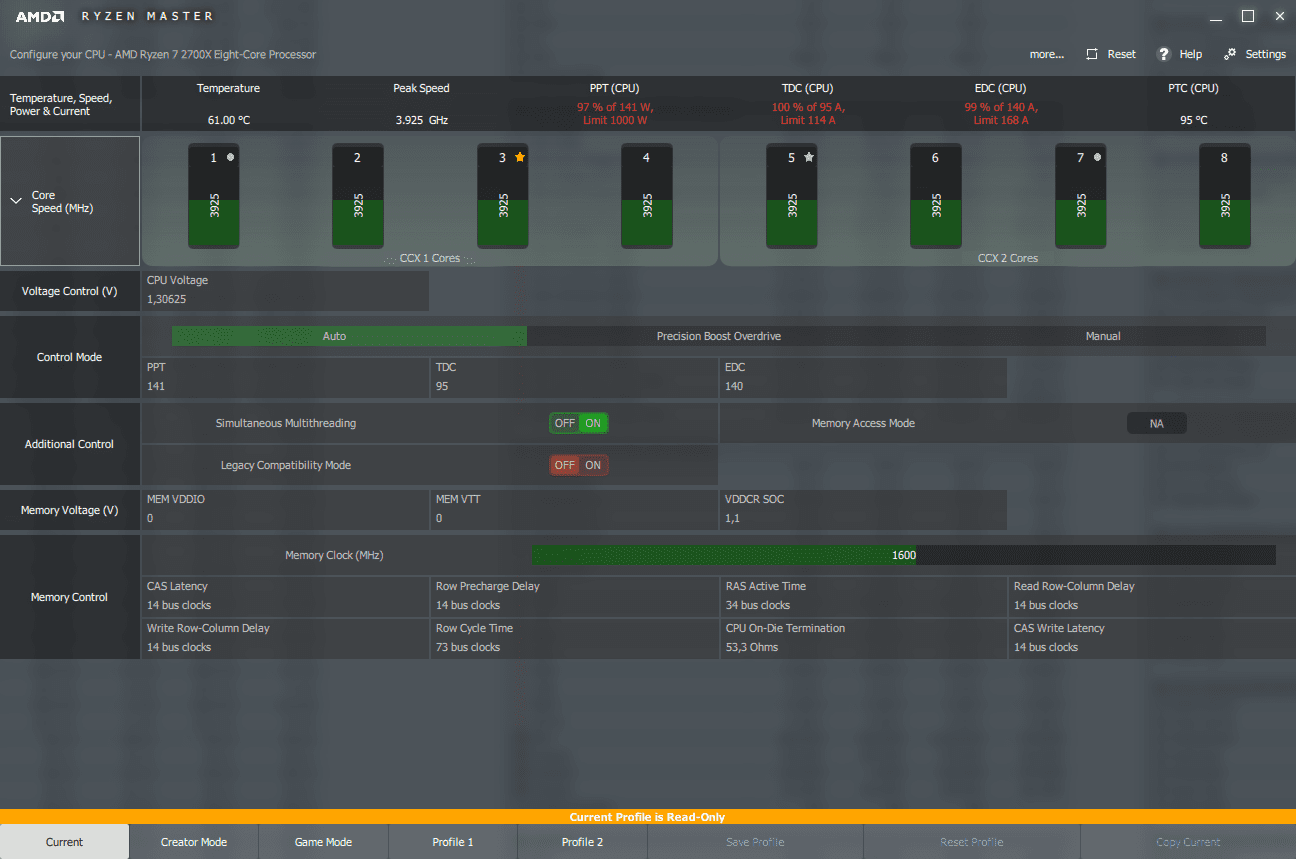

Hier nochmal Screenshots:

Reous · 04.12.2018

Offizielles AGESA 1006
https://dlcdnets.asus.com/pub/ASUS/mb/SocketAM4/PRIME_X470-PRO/PRIME-X470-PRO-ASUS-4204.zip

Changelog folgt

@S4pphir3
Probiere es mal mit PBO Enabled anstatt Auto. Das hilft manchmal auch etwas.

S4pphir3 · 04.12.2018

Reous schrieb:
Offizielles AGESA 1006
https://dlcdnets.asus.com/pub/ASUS/mb/SocketAM4/PRIME_X470-PRO/PRIME-X470-PRO-ASUS-4204.zip

Changelog folgt

@S4pphir3
Probiere es mal mit PBO Enabled anstatt Auto. Das hilft manchmal auch etwas.

Aber dann ist eben PBO doch an, oder?
PBO will ich ja eigentlich NICHT nutzen (da habe ich mich wohl oben nicht klar ausgedrückt gehabt, sorry - Garantie etc.!), nur verstehen wieso das Board direkt ins Limit rennt und selbst Undervolting niedrigere Ergebnisse bringt.
Laut dem anderen Thread hat der TE vom Asus auf ein Gigabyte gewechselt und ohne dort iwelche Bios Änderungen vorzunehmen direkt ca. 200 MHz mehr Takt im Cinebench bekommen...
Dass kann ich mir nicht recht vorstellen, da es quasi heißt dass das Asus Board "schlecht" ist!

DMHas · 04.12.2018

Reous schrieb:
Offizielles AGESA 1006

Changelog folgt

Danke für den Hinweis!
Mal sehen, ob mein Problem auch gelöst wird (Temperaturanzeige mit AIDA64) ...

Reous · 04.12.2018

@S4pphir3
Entweder verstehe ich das ganze jetzt falsch oder verwechsle etwas aber bei all deinen Tests oben war PBO doch aktiviert. Soweit ich weiß setzt das Board noch ein kleines bisschen drauf, wenn man von Auto auf Enabled stellt.
Ohne PBO würde die CPU nur mit 3700MHz (glaub ich) takten.

S4pphir3 · 04.12.2018

Reous schrieb:
@S4pphir3
Entweder verstehe ich das ganze jetzt falsch oder verwechsle etwas aber bei all deinen Tests oben war PBO doch aktiviert. Soweit ich weiß setzt das Board noch ein kleines bisschen drauf, wenn man von Auto auf Enabled stellt.
Ohne PBO würde die CPU nur mit 3700MHz (glaub ich) takten.

Ich habe das Bios auf default gestellt und NUR DOCP aktiviert. PBO habe ich in keinster weise aktiviert. Wenn es default auf auto steht, wäre dass ja sehr spannend :P
Aber ich habe wie gesagt nichts in der Richtung eingestellt!

PBO soll doch nur den "normalen" Boost überschreiten, also die Limits anheben. Bedeutet doch nicht dass ich 3,7 GHz dann nur hätte, weil der Boost dennoch theoretisch > 4GHz sein kann.

Reous · 04.12.2018

PBO ist meines Wissens Standardmäßig mit Auto aktiviert (bei allen Herstellern). Hab mich gerade versucht nochmal in das Thema PBO/XFR einzulesen aber das hat mich nur noch mehr verwirrt.
Vielleicht kann hier jemand anders mal helfen?

S4pphir3 · 04.12.2018

Reous schrieb:
PBO ist meines Wissens Standardmäßig mit Auto aktiviert (bei allen Herstellern). Hab mich gerade versucht nochmal in das Thema PBO/XFR einzulesen aber das hat mich nur noch mehr verwirrt.
Vielleicht kann hier jemand anders mal helfen?

Dass wäre ja echt heftig, wenn Standard mäßig eine mit Garantieverlust behaftete Option wie PBO, Standardmäßig auf "Auto" steht.
Natürlich ist die frage dann, was Auto dann letztendlich bedeutet.

Bin leider momentan nicht daheim und kann nicht schauen ob man es überhaupt deaktivieren könnte, oder es nur "Auto" "Enabled" und "Manual" gibt :P

Fakt ist für mich, ich will PBO erstmal nicht nutzen, sondern testen was das Board ohne OC leisten kann. Wenn es jetzt schon im EDC selbst mit Undervolting limitiert (glaube dass sind die VRMs dann), finde ich dass doch recht schwach. (immernoch in Anbetracht, dass ein anderes Board direkt mehr MHz leisten kann, mit im Prinzip selben settings)

Flying · 04.12.2018

Reous schrieb:
PBO ist meines Wissens Standardmäßig mit Auto aktiviert (bei allen Herstellern). Hab mich gerade versucht nochmal in das Thema PBO/XFR einzulesen aber das hat mich nur noch mehr verwirrt.
Vielleicht kann hier jemand anders mal helfen?

Leider gibt es darauf keine einfache Antwort.

Beim X470 Gaming M7 AC kommt es auf die BIOS Version an ob es überhaupt funktioniert. Default war es aber nicht aktiv, da nach manuellem Aktivieren die CB15 Punkte deutlich gestiegen sind.

Beim Crosshair VII ist per default nichts aktiv.

Beim X470 Strix-F ist per default Performance Enhancer L2 aktiv, was quasi PBO entspricht.

Wie Sie sehen, sehen Sie nix.
Selbst der selbe Hersteller handhabt das bei verschiedenen Boards unterschiedlich... -.-

S4pphir3 · 04.12.2018

Flying schrieb:
Leider gibt es darauf keine einfache Antwort.

Beim X470 Gaming M7 AC kommt es auf die BIOS Version an ob es überhaupt funktioniert. Default war es aber nicht aktiv, da nach manuellem Aktivieren die CB15 Punkte deutlich gestiegen sind.

......-

Traurig! :P
Mich nervt auch diese generelle "Umbenennung" dieser Features. Macht es doch für Otto normaluser einfach nur schwierig! Ist aber ja leider quasi in jeder Sparte (sei es Elektronik, Autos usw.) genauso.

Dann muss ich wohl nachher nochmal genau schauen was da los ist. Würde natürlich erklären, warum im Ryzen Master 2 der 3 Werte zumindest unten stehend ein anderes Limit haben.

BTW: Hi Flying! Du kennst ja auch den "2700x Krüppel" Thread auf den ich mir hier stellenweise beziehe

ivyboinc · 04.12.2018

infect schrieb:
Was habt ihr denn für Lüfterkurven wenns einigermaßen silent sein soll?
Welche Temps kann man der CPU zumuten?
Habe einen 2700X

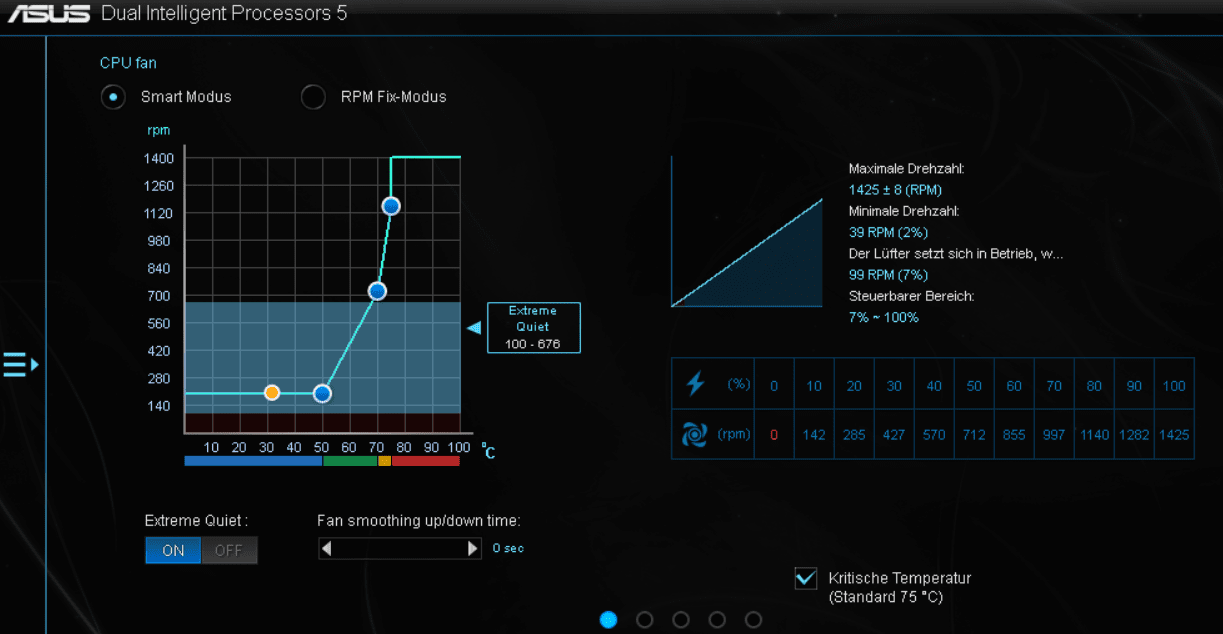

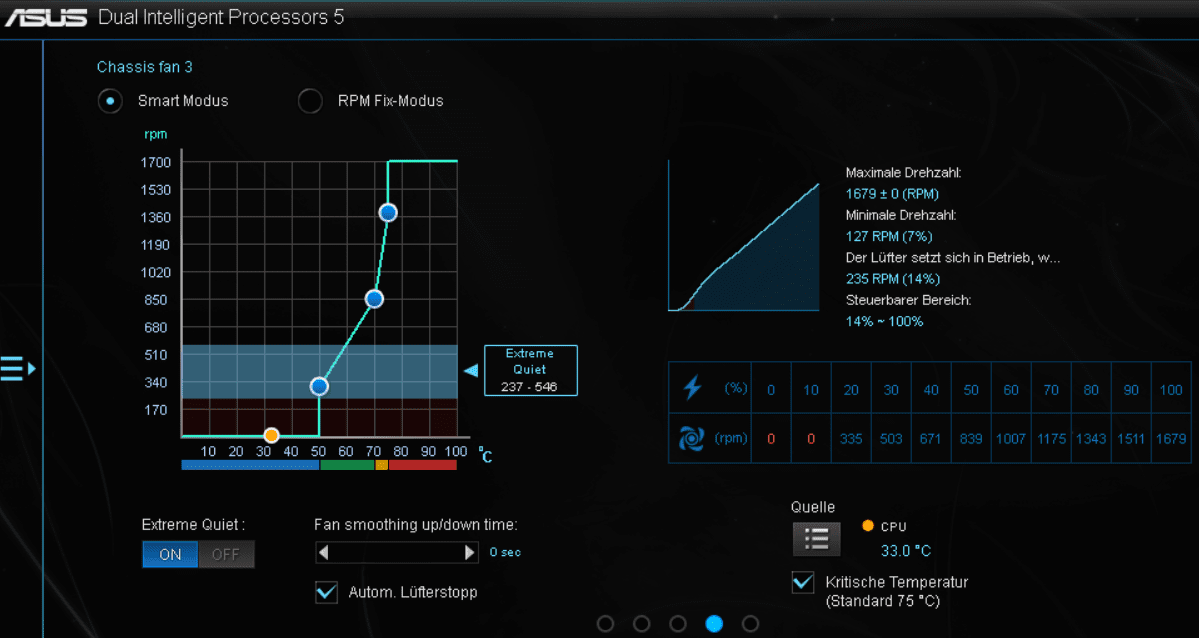

Neues BIOS, erneute Lüfterabstimmung im BIOS und in der AI Suite, Screenshots im Anhang.

Auf meinem System eine spürbare Verbesserung i.S. des Feintunings der realisierbaren rpm. Da braucht es keine händische Anpassung mehr, endlich.

Mein 2700X läuft mit fixed VCore und Energiesparprofil Höchstleistung, daher die 2-3 Grad höhere Idle Temperatur, der zweite Gehäuse Lüfter schaltet wie zuvor ganz ab, erst mit relevanter CPU Temperatur schaltet er sich zu, kühle Luft einblasend auf eine verbaute HDD (BOINC Rechenplatte).

infect · 04.12.2018

Ach, ihr macht das mit der speziellen Software.
Ich versuche eigentlich immer so gut es geht auf solche Softwares zu verzichten, weil ich nicht will, dass die mir im BIOS rumpfuschen :/

Habe auch nie den Ryzen Master installiert.
Sollte ich das tun?

Das 4204 ist aber noch nicht bei ASUS gelistet, oder?
Bin noch auf 4018.
Werde mit dem neuen Bios dann evtl. mal den Ryzen Master mit installieren, um beim Bench leichter zu sehen, was genau limitiert.

Welches wären denn unabhängig von Spannungen oder DOCP Einstellung die Must Have Einstellungen, die man unbedingt vornehmen sollte beim Board mit 2700X?

nospherato · 04.12.2018

Flying schrieb:
Beim X470 Strix-F ist per default Performance Enhancer L2 aktiv, was quasi PBO entspricht.

Nicht ganz, pe1 ist pbo enabled (Grenzwerte: 1000/1000/168); pe2 legt hier noch etwas drauf (1000/1000/1000), dieser step lässt sich z.B. mit deinem prime nicht mehr nachstellen, das macht bei 168 dicht.
pe2 entspricht auch noch dem limits die AMD für die CPUs definitert hat, pe3+4 ist Asus Zeug.

Beim prime x470-pro steht pbo z.b. auf auto standardmäßig, hierbei sind die Grenz meine ich sogar noch niedriger angesetzt (1000/1000[glaube hier sogar weniger, hab aber meinen Rechner nicht hier]/140) sodass pbo relativ schlecht bis gar nicht großartig funktioniert. (Es hält den Boost nur sehr kurz oder gering)

Daher wäre es wohl empfehlenswert je nach Board (die limits zeigt der ryzen master z.B. an) auszuprobieren ob nicht hier Unterschiede vorhanden sind.

Zum Bios:
Warte auf den Mod

Flying · 04.12.2018

Kann nur von meinen Vergleichen mit dem letzten Strix noch BIOS 4018 sprechen.
Da kamen mit kompletten optimized defaults vs. PE L2 absolut die selben Werte bei CB15 raus. Also da war standardmäßig definitiv das L2 angezogen.
Beim neuen Bios k.A., habe ich nicht mehr verglichen.
Ich fand's ja nur krass, dass das überhaupt ab Werk an ist und auch im Vergleich zum Crosshair, dass es genau bei dem nicht so ist...

nospherato · 04.12.2018

Ja mir ging es nicht um die Performance Werte sondern um die Limits die das Bios setzt. Teilweise ist ja eh weniger mehr beim Ryzen wie wir wissen

Flying · 04.12.2018

Oooh ja

Gesendet von meinem Pixel 3

Reous · 04.12.2018

nospherato schrieb:
Zum Bios:
Warte auf den Mod

Ist im Startpost

Anbei noch der vollständige Changelog vom offiziellen Bios:
Update AGESA to PinnaclePI 1.0.0.6
Update AMD chipset driver 18.10.20.02 or latest version before update this BIOS.

nospherato · 04.12.2018

Gut das ich wohl gerade mit meinen aktuellen RAM OC fertig bin ;D
Update dann in paar Min

Flying · 04.12.2018

Hmm, dann hab ich ja noch Chancen, dass auch das Strix demnächst das neue BIOS kriegt.
Komm mir gerade bisschen stiefmütterlich behandelt vor mit dem Board...^^

nospherato · 04.12.2018

@Reous
Flash hat geklappt, wie immer bei deinen Mods; Kiste läuft und der erste tm5 zum Speichertest auch.
Dickes Danke mal wieder!

DMHas · 04.12.2018

Reous schrieb:
Update AMD chipset driver 18.10.20.02 or latest version before update this BIOS.

Auf der AMD-Webseite ist die aktuellste Dateiversion 18.10.1810 (vom 26.10.2108). Bei Asus enthält die Version 5.12.0.38 den benötigten Treiber V18.10.20.02 aber vom 21.08.2018. Ich denke AMD ist trozdem aktueller.
By the way: die Temperaturanzeigen werden jetzt richtig angezeigt mit AIDA64, aber die Lüfterdrehzahl für den Prozessor fällt einfach auf 0. Alle anderen Lüfter werden richtig angezeigt. :stupid:

Ich glaub so ganz haben sie das Problem nicht gelöst ....

Reous · 04.12.2018

@nospherato
Viel Spaß beim testen. Ich will die 3600 bei dir sehen

@DMHas
Auf meinem Testboard hab ich noch Chipsatz Treiber von Anfang des Jahres und bis jetzt läuft es auch. Hab mir auch mal die Dateien angeschaut, welche elmor erwähnt hat in Bezug auf den Lüfterbug und es sieht nicht so aus als ob da ein Fix ist. Könnte mich aber auch irren.

karenin · 04.12.2018

Flying schrieb:
Hmm, dann hab ich ja noch Chancen, dass auch das Strix demnächst das neue BIOS kriegt.
Komm mir gerade bisschen stiefmütterlich behandelt vor mit dem Board...^^

Falls du das 470 Strix-F meinst, über den server direkt kriegt mans schon (Ver auch 4204). Habs schon am laufen.

Liegt halt daran das Strix und Prime dieselbe Ver Nummer haben und daher vermutlich gleichzeitig entwickelt werden. Auch wenn die Preiskategorie eigentlich erwarten lässt, dass man zumindest eine Stufe drüber ist (Wie das kleine Strix)..

Flying · 04.12.2018

Dank Reous schon bemerkt, dass es ebenfalls online ist.
Dann muss ich nur nochmal die Zeit finden...

Danke euch.

dobermann24 · 04.12.2018

Meinst du das asus rog strix x470-f gaming? Wenn ja würde ich mich über den link. Oder tipp freuen wie ich es bekommen kann hehe

karenin schrieb:
Falls du das 470 Strix-F meinst, über den server direkt kriegt mans schon (Ver auch 4204). Habs schon am laufen.

Liegt halt daran das Strix und Prime dieselbe Ver Nummer haben und daher vermutlich gleichzeitig entwickelt werden. Auch wenn die Preiskategorie eigentlich erwarten lässt, dass man zumindest eine Stufe drüber ist (Wie das kleine Strix)..

karenin · 04.12.2018

dobermann24 schrieb:
Meinst du das asus rog strix x470-f gaming? Wenn ja würde ich mich über den link. Oder tipp freuen wie ich es bekommen kann hehe

Link

Darki24 · 04.12.2018

Moin. Ich flashe gerade wieder zurück auf die 4024 Version.

Mit dem agesa 1006 (4204) bootet mein Rechner nicht mal mit den vorher stabilen 3466mhz beim Speicher. 3200 geht auch nur mit reduzierten timings.
Hatte extra alle BIOS Einstellungen ausgedruckt damit ich die erneut eingeben kann. Aber bislang nur Probleme bei mir.

Nun versuche ich mal an dem Modbios, vielleicht klappt das besser.

nospherato · 04.12.2018

Es gibt einen Beitrag von thestilt. Hat mir Reous netterweise auch bereit gestellt:
Overclock.net - An Overclocking Community - View Single Post - ROG Crosshair VII overclocking thread
Kurz: Es kann sein, dass manche settings, die du bisher gesetzt hat evtl. gar nicht wirklich eine Auswirkung hatten... Und daher die Instabilität kommt.
Ich habe heute meine aktuellen settings getestet und diese zeigen das gleiche Verhalten, wie beim alten AGESA. (Heißt natürlich nicht viel)

dobermann24 · 04.12.2018

Darki24 schrieb:
Moin. Ich flashe gerade wieder zurück auf die 4024 Version.

Mit dem agesa 1006 (4204) bootet mein Rechner nicht mal mit den vorher stabilen 3466mhz beim Speicher. 3200 geht auch nur mit reduzierten timings.
Hatte extra alle BIOS Einstellungen ausgedruckt damit ich die erneut eingeben kann. Aber bislang nur Probleme bei mir.

Nun versuche ich mal an dem Modbios, vielleicht klappt das besser.

Hab keine Probleme. PC bootet mit 3600. Per Rechner auch mit 3400 safe settings. Also das mod BIOS würde mich interessieren.

kannst ja mal Infos dalassen

Darki24 · 04.12.2018

Also mir ist aufgefallen dass beim offiziellem BIOS die manuelle xfr Einstellungen entfernt wurden.

Der Speicher läuft auf Anhieb wieder mit seinen 3466mhz und dem BIOS 4024, welches derzeit wieder drauf ist.

Das mit dem modbios will ich mir erstmal anschauen, nicht dass ich mir durch das entfernen der Mac irgendwie was zerschieße.

Dann werd ich mir mal die Beiträge bei overclock anschauen was da so berichtet wurde.

Bin ja eigentlich recht firm was Tuning angeht aber das neue Versionen nicht mal die alten Einstellungen funktionell hinbekommen ist irgendwie komisch.

Update

So, habe nochmal alles von Grund auf selbst eingestellt. Irgendwas hat sich da wohl gebissen bei meinem Profil und dem neuen agesa. Nachdem ich alles händisch nun neu eingegeben habe läuft auch dieses.

Allerdings hat sich an der Möglichkeit des Übertakten des RAMs bei mir nichts getan.
Da wird mein RAM dann wohl der limitierende Faktor sein.

Das modbios schau ich mir aber dennoch bei Gelegenheit mal an. Den blck zu ändern hatte schon etwas.

Werde berichten sobald ich es getestet habe.

CPU	AMD AM4 Socket AMD Ryzen™ 2nd Generation/Ryzen™ with Radeon™ Vega Graphics Ryzen™ 1st Generation/7th Generation A-series/Athlon X4 Processors Supports AM4 Socket 12/14 nm CPU Supports CPU up to 8 cores
Chipset	X470
Arbeitsspeicher	AMD Ryzen™ 2nd Generation Processors 4 x DIMM, Max. 64GB, DDR4 3600(O.C.)/3466(O.C.)/3200(O.C.)/3000(O.C.)/2933/2800/2666/2400/2133 MHz AMD Ryzen™ with Radeon™ Vega Graphics/ Ryzen™ 1st Generation Processors 4 x DIMM, Max. 64GB, DDR4 3200(O.C.)/3000(O.C.)/2933(O.C.)/2800(O.C.)/2666/2400/2133 MHz AMD 7th Generation A-Series/Athlon X4 Processors 4 x DIMM, Max. 64GB, DDR4 2400/2133 MHz Un-buffered Memory
Grafik	Integrated Graphics in the AMD Ryzen™ with Radeon™ Vega Graphics/ 7th Generation A-Series APU Multi-VGA Ausgaben Unterstützung : HDMI/DisplayPort Schnittstellen - Supports HDMI 1.4b with max. resolution 4096 x 2160 @ 24 Hz / 2560 x 1600 @ 60 Hz - Supports DisplayPort 1.2 with max. resolution 4096 x 2160 @ 60 Hz Maximaler geteilter Speicher von 2048 MB
Erweiterungs- schächte	AMD Ryzen™ 2nd Generation/ Ryzen™ 1st Generation Processors 2 x PCIe 3.0 x16 (x16 or dual x8) AMD Ryzen™ with Radeon™ Vega Graphics /7th Generation A-Series/Athlon X4 Processors 1 x PCIe 3.0 x16 (x8 mode) AMD X470 chipset 1 x PCIe 2.0 x16 (max at x4 mode) *1 3 x PCIe 2.0 x1
Speichersystem	AMD Ryzen™ 2nd Generation/ Ryzen™ with Radeon™ Vega Graphics/ Ryzen™ 1st Generation Processors : 1 x M.2 Socket 3, with M key, type 2242/2260/2280/22110 storage devices support (SATA & PCIE 3.0 x 4 mode) AMD 7th Generation A-Series/Athlon X4 Processors : 1 x M.2 Socket 3, with M key, type 2242/2260/2280/22110 storage devices support (SATA mode) AMD X470 chipset : 1 x M.2 Socket 3, with M Key, type 2242/2260/2280 storage devices support (SATA & PCIE 3.0 x 2 mode)*3 6 x SATA 3Gb/s-Schnittstellen Unterstützen RAID 0, 1, 10

LAN	Intel® I211-AT
Audio	Realtek® S1220A 8-Kanal High Definition Audio CODEC featuring Crystal Sound 3 - Unterstützt : Anschlusserkennung, und Multistreaming, Technologien sowie automatische Geräteerkennung an der Gehäusevorderseite
USB Schnittstellen	AMD Ryzen™ 2nd Generation/ Ryzen™ with Radeon™ Vega Graphics/ Ryzen™ 1st Generation/7th Generation A-Series/Athlon X4 Processors : 4 x USB 3.1 Gen 1 Schnittstellen (4 an der Gehäuserückseite, blau, Type-A) AMD X470 chipset : 1 x USB 3.1 Gen 2 front panel connector Schnittstellen 4 x USB 3.1 Gen 1 Schnittstellen (2 an der Gehäuserückseite, blau, 2 intern, Type-A + USB Type-CTM) 4 x USB 2.0 Schnittstellen (4 intern) ASMedia® USB 3.1 Gen 2 controller : 2 x USB 3.1 Gen 2 Schnittstellen (2 an der Gehäuserückseite, teal blue, Type-A)
Besondere Features	5-Way Optimization by Dual Intelligent Processors 5 - Whole system optimization with a single click! 5-Way Optimization tuning key perfectly consolidates TPU, EPU, DIGI+ VRM, Fan Xpert 4, and Turbo App together, providing better CPU performance, efficient power saving, precise digital power control, whole system cooling and even tailor your own app usages. Fan Xpert4 - Fan Xpert 4 featuring Fan Auto Tuning function and multiple thermistors selection for optimized system cooling control ASUS 5X Protection III : - ASUS SafeSlot Core: Fortified PCIe Slot prevents damage - ASUS LANGuard: Protects against LAN surges, lightning strikes and static-electricity discharges! - ASUS Overvoltage Protection: World-class circuit-protecting power design - ASUS Stainless-Steel Back I/O: 3X corrosion-resistance for greater durability! - ASUS DIGI+ VRM: 10 Phase digital power design - ASUS Enhanced DRAM Overcurrent Protection - Short circuit damage prevention - ASUS ESD Guards - Enhanced ESD protection ASUS TPU : - Auto Tuning ASUS EPU : - EPU AURA : - Aura Lighting Control ASUS Exclusive Features : - AI Suite 3 - Ai Charger - Turbo LAN ASUS Quiet Thermal Solution : - Stylish Fanless-Design Kühlkörperlösung& MOS-Kühlkörper - ASUS Fan Xpert 4 ASUS EZ DIY : - ASUS CrashFree BIOS 3 - ASUS EZ Flash 3 ASUS Q-Design : - ASUS Q-Shield - ASUS Q-Slot - ASUS Q-DIMM - ASUS Q-Connector Turbo APP - featuring system performance tuning for selected applications
Anschlüsse (Rückseite)	1 x PS/2 Tastatur/Maus Combo-Schnittstelle 1 x DisplayPort 1 x HDMI 1 x LAN (RJ45) Schnittstelle 1 x S/PDIF-Ausgang (optisch) 5 x Audio-Anschlüsse 2 x USB 3.1 Gen 2 (teal blue)Type-A, 1 x USB 3.1 Gen 1 USB Type-CTM, 5 x USB 3.1 Gen 1
Anschlüsse (Intern)	1 x USB 3.0-Anschluss unterstützt zusätzlich 2 USB 3.0-Schnittstellen (19-pin) 2 x USB 2.0-Anschlüsse unterstützen zusätzlich 4 USB 2.0-Schnittstellen 6 x SATA 6Gb/s-Schnittstellen 1 x Prozessorlüfteranschluss (1 x 4 -pin) 3 x Gehäuselüfteranschlüsse (2 x 4 -pin) 2 x Aura RGB Strip Headers 1 x 24-Pin EATX Netzanschluss 1 x 8-Pin ATX 12V Netzanschluss 1 x M.2 Socket 3 with M Key, type 2242/2260/2280/22110 storage devices support (SATA mode & PCIE mode) 1 x M.2 Socket 3 with M Key, type 2242/2260/2280 storage devices support (both SATA & x2 PCIE mode) 1 x Audio-Anschluss an der Gehäusevorderseite (AAFP) 1 x CPU OPT Fan connector(s) (1 x 4 -pin) 1 x AIO_PUMP connector (1 x 4 -pin) 1 x W_PUMP+ connector (1 x 4 -pin) 1 x Clear BIOS-Taste 1 x System panel(s) (Q-Connector) (Chassis intrusion header is inbuilt) 1 x 14-1 pin TPM connector 1 x COM port header 1 x T_Sensor Connector 1 x USB 3.1 Gen 2 front panel connector
Zubehör	User's manual ASUS Q-Shield 2 x SATA 6Gb/s-Kabel 1 x M.2 Screw Package 1 x Supporting DVD 1 x SLI HB BRIDGE(2-WAY-M) 1 x Q-connector(s) (1 in 1)

2700X	Prime95	Cinebench
X370-Pro X470-Pro	4GHz @ 1.162v 4GHz @ 1.137v	4.20GHz \| 1933 Punkte 4.20GHz \| 1921 Punkte

RAMTest ~1000% Max 1.35v Dram Voltage	R5 1600X	R5 2400G	R7 2700X
Samsung B-Die X370-Pro X470-Pro	DDR4-3133 DDR4-3400	DDR4-3266 DDR4-3400	DDR4-3266 DDR4-3400
Hynix MFR X370-Pro X470-Pro	DDR4-3066 DDR4-3266	DDR4-3133 DDR4-3333	DDR4-3133 DDR4-3333

G . S k i l l
Serie	Größe	Geschwindigkeit	Möglicher Takt	User	Bios	Bezeichnung
RipJaws 4 blau	16GB	DDR4-3000 CL15-16-16	DDR4-3066 CL16	nur2003	4011	F4-3000C15D-16GRBB
RipJaws V schwarz	16GB	DDR4-3200 CL16-18-18	DDR4-3333 DDR4-3200 DDR4-3200	Reous bluesys chrisxp	4008 4011 4011	F4-3200C16D-16GVKB
	32GB	DDR4-2666 CL15-15-15	DDR4-2800	nur2003	4024	F4-2666C15D-32GVR
Aegis	16GB	DDR4-3000 CL16-18-18	DDR4-3200	oposum	4024	F4-3000C16S-8GISB
Trident Z silber/rot	16GB	DDR4-3600 CL15-15-15	DDR4-3533 CL14	Reous	4018	F4-3600C15D-16GTZ
	16GB	DDR4-3600 CL16-16-16	DDR4-3400 CL14 DDR4-3600 CL14	nospherato QuisaZaderak	4008 4018	F4-3600C16D-16GTZ
	32GB	DDR4-3200 CL14-14-14	DDR4-3333	Mr.Korky	4008	F4-3200C14D-32GTZ
	32GB	DDR4-3200 CL15-15-15	DDR4-3200 CL14 DDR4-3200 CL14	Reous Goldy	4008 4018	F4-3200C15D-32GTZ
Trident Z RGB	16GB	DDR4-3200 CL14-14-14	DDR4-3533 CL14	F4irPl4y	4008	F4-3200C14D-16GTZR
	16GB	DDR4-3600 CL16-16-16	DDR4-3400	Terminator800	4018	F4-3600C16D-16GTZR
	32GB	DDR4-2400 CL15-15-15	DDR4-2666	antonrumata	4024	F4-2400C15Q-32GTZRX
SniperX	16GB	DDR4-3600 CL19-20-20	DDR4-3533 CL16 DDR4-3600 CL18	Reous delafer2000	4018 4018	F4-3600C19D-16GSXWB
	32GB	DDR4-3600 CL19-20-20	DDR4-3400 CL16	Reous	4024	F4-3600C19D-32GSXKB

C r u c i a l
Serie	Größe	Geschwindigkeit	Möglicher Takt	User	Bios	Bezeichnung
Ballistix Sport LT rot	16GB	DDR4-2666 CL16-18-18	DDR4-3000	Reous	4008	BLS2C8G4D26BFSE
Ballistix Tactical Tracer RGB	16GB	DDR4-2666 CL16-18-18	DDR4-3533	Reous	4024	BLT2C8G4D26BFT4K

A D A T A
Serie	Größe	Geschwindigkeit	Möglicher Takt	User	Bios	Bezeichnung
XPG Spectrix D40 RGB	16GB	DDR4-3600 CL17-18-18	DDR4-3533 CL14	iGameKudan	4024	AX4U360038G17-DR40

C o r s a i r
Serie	Größe	Geschwindigkeit	Möglicher Takt	User	Bios	Bezeichnung
Vengeance LPX schwarz	16GB	DDR4-3200 CL16-18-18	DDR4-3200 v5.39	eSp!s0	4024	CMK16GX4M2B3200C16
Vengeance RGB weiß	16GB	DDR4-3200 CL16-18-18	DDR4-3466 CL14 v4.31	Darki24	4024	CMR16GX4M2C3200C16W

P a t r i o t
Serie	Größe	Geschwindigkeit	Möglicher Takt	User	Bios	Bezeichnung
Viper 4	16GB	DDR4-3000 CL16-18-18	DDR4-3000	DMHas1	4024	PV416G300C6K

[Sammelthread] ASUS Prime X470-Pro (AM4)

Neuling

Mr AMD

Neuling

Enthusiast

Mr AMD

Neuling

Mr AMD

Neuling

Enthusiast

Neuling

Enthusiast

Anhänge

Enthusiast

Enthusiast

Enthusiast

Enthusiast

Enthusiast

Mr AMD

Enthusiast

Enthusiast

Enthusiast

Enthusiast

Mr AMD

Profi

Enthusiast

Neuling

Profi

Enthusiast

Enthusiast

Neuling

Enthusiast

Ähnliche Themen
