[Sammelthread] ASUS ROG Crosshair X670E Reihe - Gene/Hero/Extreme (AM5)

ASUS ROG Crosshair X670E Sammelthread

ASUS ROG	Crosshair X670E Gene	Crosshair X670E Hero	Crosshair X670E Extreme
Links	Produktseite | Handbuch | Downloads | Preisvergleich	Produktseite | Handbuch | Downloads | Preisvergleich	Produktseite | Handbuch | Downloads | Preisvergleich
Spezifikationen
Reviews	HardwareLUXX Test Spoiler: WWW Overclocking.com ddworld.cz Chiphell Pause Hardware (Preview) Chiphell El Chapuzas Informatico Overclockers.ua Tech-Critter	Spoiler: WWW PCGH (by McZonk) Benchmark.pl Techgaming.nl Geeknetic.es EXPReview Pokde.net Club386 Digital Citizen Guru3d PC Ekspert LanOC	Spoiler: WWW Coolaler (1) Coolaler (2) pctuning.cz Cowcotland ithardware.pl HKEPC Chiphell
Unofficial BIOS (Modded & Test/OC Releases)	2005 (04/24, ROG/Safedisk, AGESA 1.1.7.0 patch A) 1904 (01/24, ROG/Safedisk, PHX Fixed Some bugs) 1903 (01/24, ROG/Safedisk, AGESA 1.1.0.2b) 1902 (01/24, ROG/Safedisk, AGESA 1.1.0.2a RC2) 1806 (12/23, ROG/Safedisk, AGESA 1.1.0.1) 1802 (11/23, ROG/Safedisk, AGESA 1.1.0.0) 1801 (10/23, ROG/Safedisk, AGESA 1.0.8.0) 1602 (08/23, ROG/Safedisk, 1.0.0.7C, +Memory Presets, Perf. Tweaks) 0044 (07/23, ROG/Safedisk, AGESA 1.0.0.7C 1st Test) 1004 (03/23, ROG/Shamino) Spoiler: Changelog Fixed High-V DRAM Mode & Non-UEFI GPU, 24Gbit Support removed 1003 (03/23, ROG/Shamino, 24Gbit DDR5 Support) 0009 (03/23, ROG/Shamino, 1002 Mod w. less aggressive X3D OC Preset) 1002 (03/23, ROG/Shamino, MCR Fix, Async & EXPO/XMP Tweaks) 1001 (03/23, ROG/Shamino, AGESA 1006) 0925 (03/23, OCN/Safedisk, AGESA 1005c RC3 + Bugfixes II) 0923 (03/23, OCN/Safedisk, AGESA 1005c RC3 + Bugfixes) 0922 (02/23, ROG/Shamino, Hotfix of 0921) 0921 (02/23, ROG/Shamino for X3D) 0902 (12/22, OCN/Shamino) 0805 (11/22, ROG/Shamino) 0802 (10/22, HWBOT)	2005 (04/24, ROG/Safedisk, AGESA 1.1.7.0 patch A) 1904 (01/24, ROG/Safedisk, PHX Fixed Some bugs) 1903 (01/24, ROG/Safedisk, AGESA 1.1.0.2b) 1902 (01/24, ROG/Safedisk, AGESA 1.1.0.2a RC2) 1806 (12/23, ROG/Safedisk, AGESA 1.1.0.1) 1802 (11/23, ROG/Safedisk, AGESA 1.1.0.0) 1801 (10/23, ROG/Safedisk, AGESA 1.0.8.0) 1602 (08/23, ROG/Safedisk, 1.0.0.7C, +Memory Presets, Perf. Tweaks) 0043 (07/23, ROG/Safedisk, AGESA 1.0.0.7C 1st Test) 1004 (03/23, ROG/Shamino) Spoiler: Changelog Fixed High-V DRAM Mode & Non-UEFI GPU, 24Gbit Support removed 1003 (03/23, ROG/Shamino, 24Gbit DDR5 Support) 0009 (03/23, ROG/Shamino, 1002 Mod w. less aggressive X3D OC Preset) 1002 (03/23, ROG/Shamino, MCR Fix, Async & EXPO/XMP Tweaks) 1001 (03/23, ROG/Shamino, AGESA 1006) 0925 (03/23, OCN/Safedisk, AGESA 1005c RC3 + Bugfixes II) 0923 (03/23, OCN/Safedisk, AGESA 1005c RC3 + Bugfixes) 0922 (02/23, ROG/Shamino, Hotfix of 0921) 0921 (02/23, ROG/Shamino for X3D) 0902 (12/22, OCN/Shamino) 0805 (11/22, ROG/Shamino) 0802 (10/22, HWBOT)[/Spoiler]	2005 (04/24, ROG/Safedisk, AGESA 1.1.7.0 patch A) 1904 (01/24, ROG/Safedisk, PHX Fixed Some bugs) 1903 (01/24, ROG/Safedisk, AGESA 1.1.0.2b) 1902 (01/24, ROG/Safedisk, AGESA 1.1.0.2a RC2) 1806 (12/23, ROG/Safedisk, AGESA 1.1.0.1) 1802 (11/23, ROG/Safedisk, AGESA 1.1.0.0) 1801 (10/23, ROG/Safedisk, AGESA 1.0.8.0) 1602 (08/23, ROG/Safedisk, 1.0.0.7C, +Memory Presets, Perf. Tweaks) 0044 (07/23, ROG/Safedisk, AGESA 1.0.0.7C 1st Test) 1004 (03/23, ROG/Shamino) Spoiler: Changelog Fixed High-V DRAM Mode & Non-UEFI GPU, 24Gbit Support removed 1003 (03/23, ROG/Shamino, 24Gbit DDR5 Support) 0009 (03/23, ROG/Shamino, 1002 Mod w. less aggressive X3D OC Preset) 1002 (03/23, ROG/Shamino, MCR Fix, Async & EXPO/XMP Tweaks) 1001 (03/23, ROG/Shamino, AGESA 1006) 0925 (03/23, OCN/Safedisk, AGESA 1005c RC3 + Bugfixes II) 0923 (03/23, OCN/Safedisk, AGESA 1005c RC3 + Bugfixes) 0922 (02/23, ROG/Shamino, Hotfix of 0921) 0921 (02/23, ROG/Shamino for X3D) 0902 (12/22, OCN/Shamino) 0805 (11/22, ROG/Shamino) 0802 (10/22, HWBOT)

Fotogalerie (von meinem Hero)

Spoiler

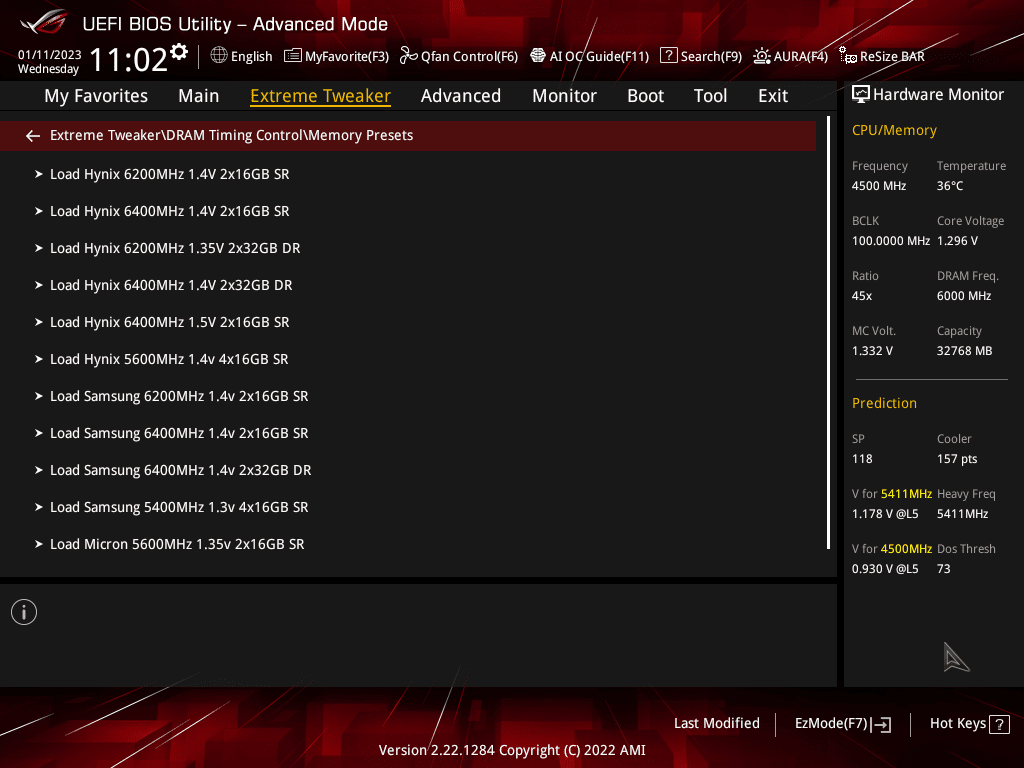

BIOS Screenshots (von meinem Hero)

Spoiler

Da die Anzahl der Anhänge pro Beitrag begrenzt ist, findet ihr hier die restlichen Screenshots:

[Sammelthread] - ASUS ROG Crosshair X670E Reihe - Gene/Hero/Extreme (AM5)

ASUS ROG Crosshair X670E Sammelthread ASUS ROGCrosshair X670E GeneCrosshair X670E HeroCrosshair X670E Extreme LinksProduktseite | Handbuch | Downloads | PreisvergleichProduktseite | Handbuch | Downloads | PreisvergleichProduktseite | Handbuch | Downloads | Preisvergleich Spezifikationen...

www.hardwareluxx.de

Hardwareluxx Ressourcen

[Sammelthread] - AM5 AGESA/UEFI/BIOS Info & Laberthread

AM5 AGESA/UEFI/BIOS Info & Laberthread Dies ist ein reiner Informations- und Laberthread rund um alles was die Agesa, UEFI oder Bios Version um AM5 betrifft. Eine entsprechende Übersicht/Liste, wie zu AM4, ist diesmal per Google Sheet erstellt. Hintergrund ist eine bessere Übersicht, sowie...

www.hardwareluxx.de

[Sammelthread] - AMD Zen 4 (Ryzen 7000) OC- und Laberthread

Auf einen neuen, langen und spaßigen Thread :) Ich habe seit vorgestern einen 7900X. Teste aktuell den Curve Optimizer. Wer hat schon übertaktet?

www.hardwareluxx.de

[Sammelthread] - Ryzen DDR5 RAM OC Thread

Ryzen DDR5 RAM OC Thread Original Thread von @ro0ki , übernommen von mir @Reous Alle aufgelisteten Werte sind Empfehlungen und Informationen meinerseits. Jeder muss selbst entscheiden was er wie einstellt oder wie viel Spannung er bereit ist auf die Komponenten zu geben. Letztes Update...

www.hardwareluxx.de

Spoiler: Links & Ressourcen im Web

1) ASUS ROG Promo (Pre-Release):

ROG ushers in the next generation of PC performance with the ROG Crosshair X670E Extreme - Edge Up

The ROG Crosshair X670E Extreme offers those who dare an unrivalled platform for their next build with next-gen PCIe 5.0 and DDR5 RAM.

edgeup.asus.com

2) Shamino Care @ ASUS ROG Forum (Backup @ OCN: Profile-Activity):

X670 / X870 resource thread

ill use this thread to collect some new test bioses for the boards, maybe also to explain some less understood options to disable cores ccd go here and choose ccd xx bit map down core. each ones stand for an enabled core best to disable from the back, ie: 110000 instead of 0011000 after...

rog.asus.com

3) ASUS ROG Crosshair X670E Sammelthread @ OCN

ASUS ROG Crosshair X670E Overclocking & Discussion...

www.overclock.net

4) ASUS ROG Crosshair X670E @ HWBOT Forum

ROG CROSSHAIR X670E HERO/GENE/EXTREME

ROG CROSSHAIR X670E Series 0921 BETA BIOS 1. Update to AMD AGESA 1005c RC3 2. Improve System Performance New AGESA version has been applied, but there may be bugs. So please rollback to the previous version if you have any problems Thanks ROG CROSSHAIR X670E HERO BETA BIOS 0921 ROG CROSSHAIR X670...

community.hwbot.org

5) Kedar's Hynix Guide @ OCN:

AMD Hynix DDR5 Overclocking Guide

www.overclock.net

6) Sonstige Downloads

• AMD Ryzen Master (aktuellste Version): https://download.amd.com/Desktop/AMD-Ryzen-Master.exe
• AMD Chipsatz-Treiber (aktuellste Version): https://www.amd.com/de/support/chipsets/amd-socket-am5/x670e
• ASUS OC-Pack (ROG Forums): https://www.dropbox.com/s/radr1dbvftnhd0l/c9_ocpak_1111.zip?dl=0
• ASUS OC-Tool (HWBOT): https://drive.google.com/file/d/1uOArj4mrWs5aSXafaXeQefumnoyJe491/view?usp=sharing
• ASUS MemTweakIt (HWBOT): https://drive.google.com/file/d/1vxWJwhKZ_4pVRmyKUW9Z3CYbZnPKRNB3/view?usp=sharing
• ZenTimings: https://zentimings.protonrom.com/

F.A.Q. (Update 15.03.23)

Q: Warum boostet meine CPU nicht mehr über 5.5GHz?

Spoiler

Mit AGESA 1.0.03 wurde der C-State Boost Limiter wieder implementiert. Dieser regelt den Boost-Takt bei dieser Frequenz ab. Als Workaround kann man im UEFI die Einstellung "Medium Load Boostit" aktivieren. Hier findet ihr die ausführliche Erklärung dazu:

Update on Ryzen 7000 C-State Boost Limiter - SkatterBencher

AGESA 1003 re-introduces Precision Boost C-State Boost Limiter which prevents boosting to over 5.5 GHz when more than 4 cores are active

skatterbencher.com

Q: Sollte ich EXPO I, EXPO II oder EXPO Tweaked verwenden?

Spoiler

EXPO II - Wendet das originale Profil des Speicherherstellers an, so wie es von diesem auf Kompatibilität getestet wurde.
EXPO I - Ignoriert einen Teil der im SPD programmierten Einstellungen und lässt statt dessen das Mainboard diese während des DRAM Trainings ermitteln.
EXPO Tweaked - Entspricht EXPO I mit zusätzlichen Optimierungen der Timings.

Wer mit einer Variante Stabilitätsprobleme hat, kann in jedem Fall auch die andere testen. In der Regel gilt genau wie bei den Intel XMP-Gegenstücken

Stabilität: EXPO II > EXPO I > EXPO Tweaked
Performance: EXPO Tweaked > EXPO I > EXPO II

Wie groß die Unterschiede zwischen beiden Einstellungen ist, kann von BIOS zu BIOS variieren, da die Optimierungen durch des DRAM Training stetig angepasst werden (können).

Q: Kann man das Memory Training bei jedem Start abschalten?

Spoiler

Wenn ihr eure finalen/stabilen Einstellungen gefunden habt, könnt ihr das automatische Retraining bei jedem Start im UEFI mit der Funktion "Context Restore = Enabled" verhindern. Je nach BIOS Version muss ggf. zusätzlich Memory Power Down manuell aktiviert werden. Beide Einstellungen sind in den DRAM Einstellungen zu finden (unten).

Aktiviert zudem erst das EXPO/XMP, startet das System neu und prüft die Stabilität der Einstellungen, bevor ihr Context Restore aktiviert. Bei einem Kaltstart mit vorheriger Trennung vom Stromnetz oder instabilen Einstellungen kann MCR zu einem Safe Boot mit der bekannten "Overclocking failed" Meldung führen.

Update: Habt Ihr bei bestimmten BIOS Versionen Startprobleme oder Freezes bei der Nutzung von Context Restore, dann aktiviert im UEFI zusätzlich Memory Power Down.

Q: Wo finde ich im Bios den Gear Down Mode?

Spoiler

Die Einstellung nennt sich ADDR_CMD_MODE.

BUF= 1T (deaktiviert den GDM)
UNBUF = 2T (GDM aktiv)

Q: Kann ich vor dem Einbau herausfinden, welches WLAN Modul bei meinem Board verbaut ist?

Spoiler

Ja, das ist möglich. Es befindet sich ein Aufkleber mit der Bezeichnung des Moduls auf der Backplate des CPU-Sockels.



In der Regel sollte es sich wie im Foto um ein Modul auf Basis des Intel AX210 (AX210NGW) handeln.

Dies ist rein provisorisch, da bisher keine anders lautenden Meldungen bekannt sind. Die fehlerhafte Angabe im Techpowerup Review ist inzwischen korrigiert. Falls irgendwann doch mal jemand ein AMD/MediaTek Modul vom Typ MT7922 (RZ616) auf seinem Board vorfindet, findet hier die passenden Treiber:

PCE-AXE59BT｜Adapters｜ASUS Global

PCE-AXE59BT is latest WiFi 6E PCIE WiFi card, wireless wifi adapter, upgrade PC for new 6GHz band & Bluetooth 5.2. Fast, stable wifi & better security with WPA3

www.asus.com

Q: Kann man die Mainboards nur mit einem per USB C (DisplayPort Alt Mode) angeschlossenen Monitor an der integrierten Grafik des Prozessors betreiben?

Spoiler

ErP Deaktiviert: Ja, das ist möglich.
ErP Aktiviert: Wenn parallel kein anderer Monitorausgang genutzt wird, verweigert das System mit den Postcodes D6 -> B1 den Start. Ist zusätzlich ein Monitor am HDMI Ausgang angeschlossen, startet das System normal. Der an USB C angeschlossene Bildschirm zeigt erst in Windows ein Bild. Bei manchen Bildschirmen kann dies ggf. einen Reconnect erfordern.

Q: Wo finde ich den AMD ECO Mode?

Spoiler

Dies ist ein AMD Preset für Precision Boost Overdrive. Im Advanced Mode kann man Ihn so aktivieren:

> Extreme Tweaker
>> Precision Boost Overdrive
>>> Precision Boost Overdrive: AMD Eco Mode

Ist dieser ausgewählt, taucht darunter eine zusätzliche Option zur Konfiguration der cTDP auf. Bei meinem 7700X sind dies zum Beispiel: 65W / 105W / 170W.

Q: Welche Lüfteranschlüsse sind steuerbar und wie hoch ist die Belastbarkeit der einzelnen Anschlüsse?

Spoiler

Gene: Es sind nur CPU_FAN, CPU_OPT und CHA_FANP regelbar. Die Belastbarkeit pro Anschluss beträgt 12W.
Hero: Es sind alle Anschlüsse regelbar und bis 12W belastbar, bis auf W_PUMP+ (12W) und AIO_PUMP (36W).
Extreme. Es sind alle Anschlüsse regelbar und bis 12W belastbar, bis auf W_PUMP+ (36W) und AIO_PUMP (36W).

Wenn Hydranode im UEFI aktivierst ist, sind auch sehr komplexe Konfigurationen möglich. Die Lüftersteuerung per Software ist auch ohne zusätzliche Installation der ASUS Suite, zum Beispiel mit Fan Control (Homepage) möglich.

Q: Deine Frage hier!



[emissary42]

ROG CROSSHAIR Beta Bios 0925

UPDATE ComboAM5 1.0.0.5c BETA (before ver 1.0.0.5c RC3)

New AGESA version has been applied, but there may be bugs. So please rollback to the previous version if you have any problems

ROG CROSSHAIR X670E HERO Beta Bios 0925
ROG-CROSSHAIR-X670E-HERO-ASUS-0925.7z

ROG CROSSHAIR X670E GENE Beta Bios 0925
ROG-CROSSHAIR-X670E-GENE-ASUS-0925.7z

ROG CROSSHAIR X670E EXTREME Beta Bios 0925
ROG-CROSSHAIR-X670E-EXTREME-ASUS-0925.7z

Quelle: https://www.overclock.net/threads/a...cking-discussion-thread.1799959/post-29149327



[p0cketr0cket]

Hi zusammen

Hat wer von nem 7950X auf einen 7950X3D gewechselt ohne Windows neu zu installieren? Wird ja von AMD selbst empfohlen?

Danke Euch.



[Alucreed]

Bei mir wird es erst kommende Woche was bezüglich Ryzen 9 7950x , Upgrade auf Ryzen 9 7950x3D. Kann dann berichten.



[Riplex]

Hab die CPU gewechselt und danach den neuen Chipsatztreiber installiert. Funktioniert tadellos.



[Alucreed]

@Riplex , was für ein BIOS hast du aktuell drauf ? Wie sieht dein vsoc aus? Stabil bisher?



[Riplex]

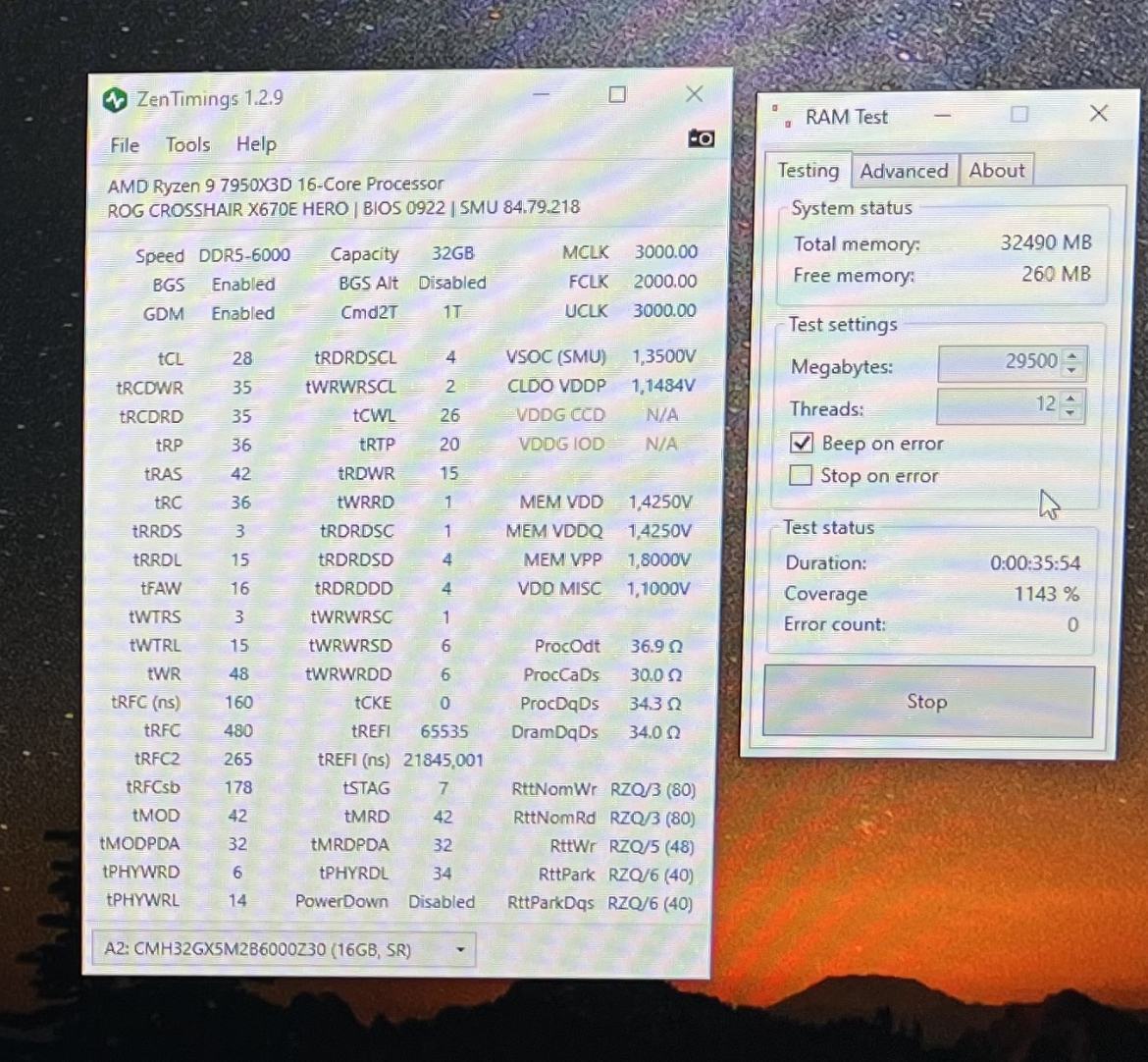

Das offizielle 0922. Läuft stabil mit Expo I DDR5 6000 CL30.
Expo II müsste ich mal ausprobieren.



[Alucreed]

Hast du Context Restore aktiv? Hast du auch den Trident Z NEO Arbeitspeicher? Hab dann immerhin paar Infos, dass ich kommendes Wochenende testen kann, wenn der 7950x3D eingebaut ist.



[funkflix]

Hab vorhin das 0925 geflasht und eben den X3D eingebaut, bleibt immer bei C5 stehen.. Mach jetzt mal einen Hotflash auf das 0922.



[Riplex]

Hast du Context Restore aktiv? Hast du auch den Trident Z NEO Arbeitspeicher? Hab dann immerhin paar Infos, dass ich kommendes Wochenende testen kann, wenn der 7950x3D eingebaut ist.

Nein hab ich nicht aktiv und ich hab Corsair Ram.



[Fun_King2k]

Nein hab ich nicht aktiv und ich hab Corsair Ram.

Hab ich auch und Dank der Hilfe hier im Forum (DANKE NOCHMAL) konnte ich den jetzt stabil zum laufen bringen @ FCLK2133



[p0cketr0cket]

Hab die CPU gewechselt und danach den neuen Chipsatztreiber installiert. Funktioniert tadellos.

Windows hast du demfall nicht neu installiert? Performance wie erwartet?



[Alucreed]

Wofür wird NC aufem Q Connector gebraucht? Mir ist der Pin davon vorhin abgefallen.



[Riplex]

Windows hast du demfall nicht neu installiert? Performance wie erwartet?

So wie ich das beurteilen kann ja. Kann nichts negatives feststellen.



[Alucreed]

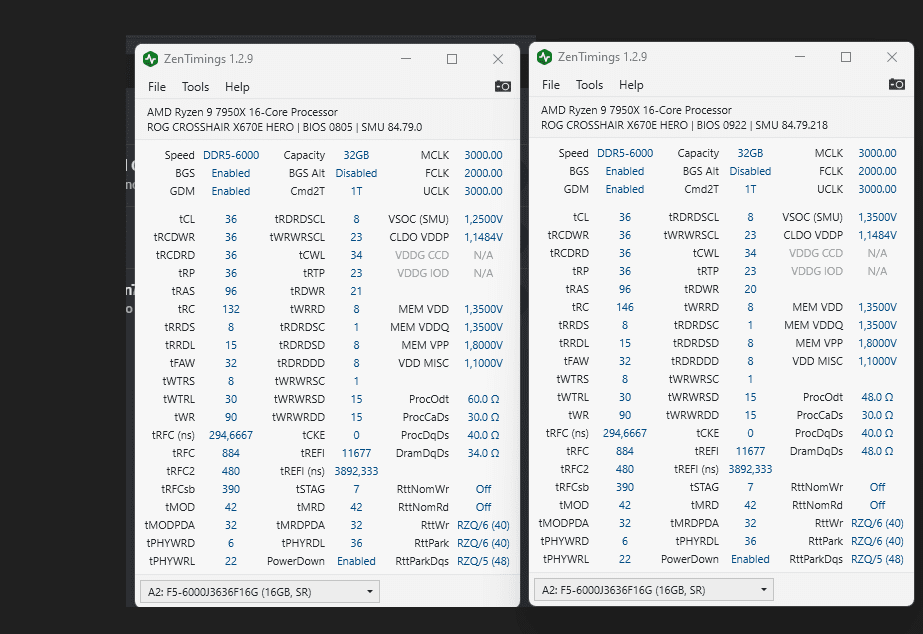

Guten Abend, die die das Bios 0922 installiert haben. Hab ihr am hohen Vsoc was gemacht oder auf 1,35 gelassen? Mit 0805 hatte ich ne VSoc von 1,25. Laut Asus Forum soll das wohl ein Bug sein, kann man das so laufen lassen oder sollte man die Soc absenken? Hab davon leider keine Ahnung wie "schädlich" die jetzigen 1,35vsoc sind.



[KedarWolf]

7950X3D



[Rudi_Taube]

Neues Bios ROG-CROSSHAIR-X670E-HERO-ASUS-1001.CAP von Overclock eben heruntergeladen.
Nähere Angaben fehlen.

​



[emissary42]

Angeblich neue Thunderbolt FW und AGESA 1.0.0.6?

Dropbox

www.dropbox.com

Dropbox

www.dropbox.com

Dropbox

www.dropbox.com

Die Rückmeldungen dazu im ASUS Forum sind allerdings sehr gemischt.



[Rudi_Taube]

Die Rückmeldungen dazu im ASUS Forum sind allerdings sehr gemischt.

Dies und die bisherigen Erfahrungen nach Bios 805 haben mich veranlasst , bis auf weiteres die Finger davon zu lassen.



[eratte]

Ich bin auch noch bei 0805, habe auch aktuell kein Probleme mit dem Rechner.



[Alucreed]

Läuft den die 3D CPU so wie sie soll, wenn man 0805 nutzt? Bisher läuft 0922 so wie 0805. Expo läuft, vsoc angepasst. Allerdings verbaue ich den 7950x3D erst Morgen oder Samstag. Ob's dann noch stabil ist, werde ich ja sehen.



[Rudi_Taube]

Jetzt hat mich doch die Neugier geplagt und habe das 1001 geflasht. Nach der Einschaltung wird noch die Thunderbolt-FW installiert, bitte warten und dann ins Bios.
Ach so, es ist wohl die Agesa 1006.



[Gelöschtes Mitglied 85061]

Nachricht gelöscht



[Rudi_Taube]

Ich habe mit dem 0922er auch schlechte Erfahrungen gemacht, weil Memory Context Restore im aktivierten Zustand bei mir BSOD verursacht. So wie bei vielen anderen, die Trident Z NEO installiert haben. Dies ist wohl noch bis zu den 0925er Versionen der Fall.
Positiv kann ich jedoch hervorheben, dass die 0922er Version die Grafikkarte stets komplett initialisiert. Bei dem 0805er war das nicht der Fall.

Kenn ich auch, beim 1001 mit Memory Context Restore aktivieren bei mir ebenfalls Bluescreen.
Anschließend 805 wieder geflasht und eingestellt , jetzt alles wieder OK.



[Alucreed]

Nabend, habe den 7950x3D verbaut. Bios noch 0805 vom letzten Jahr. Wird alles erkannt. Aber der Chipsatztreiber hat den Cache Optimizer nicht an Board. Muss ich zwingen das Bios updaten? Leider läuft keines der neuen Bios Versionen Stabil.

Edit : Ja muss man :/



[Riplex]

Also das letzte offizielle 922 läuft bis auf das Context Memory Restore ohne Probleme bei mir.
Besser als das 0805.



[Alucreed]

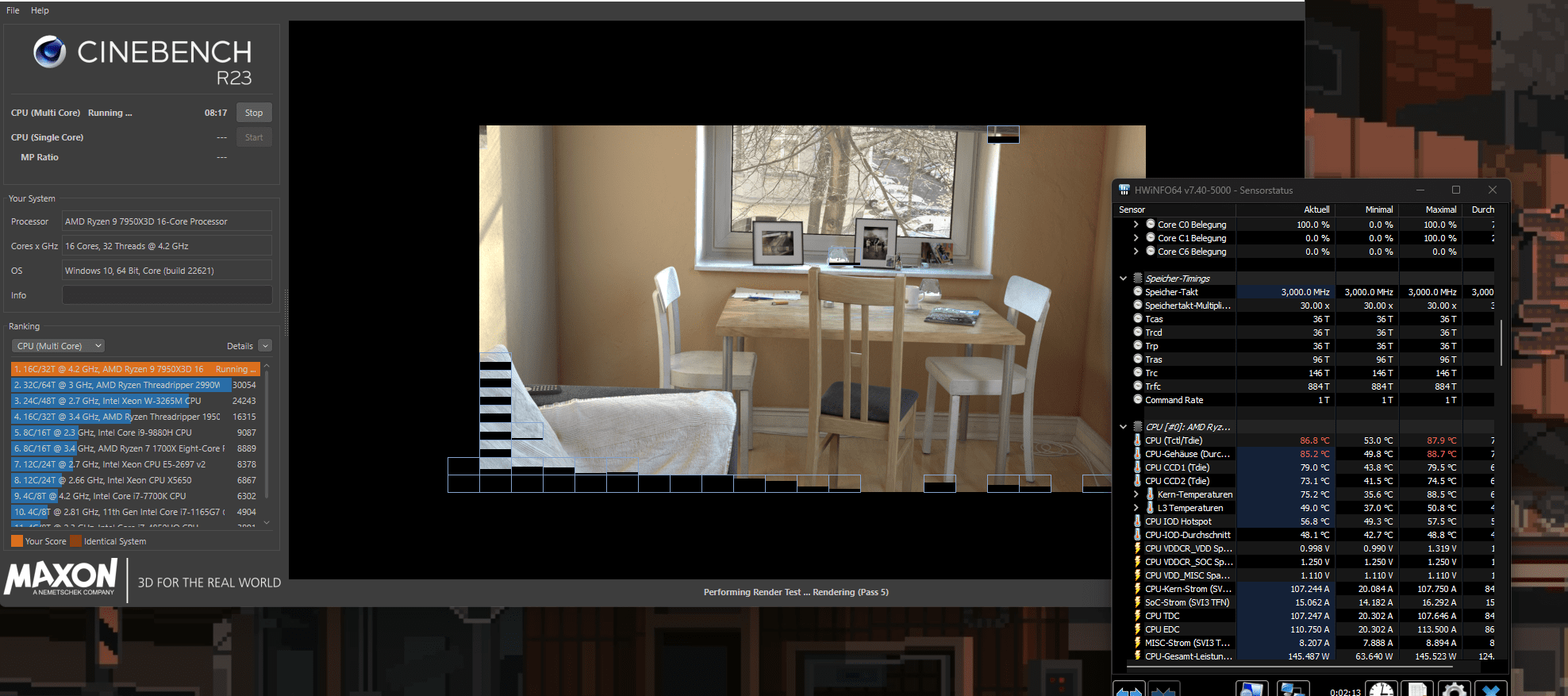

Wie sind bei euch die Temperaturen wenn CinebenchR23 läuft? Bisschen hoch bei mir oder normal?



[Riplex]

Zwischen 82 und 85 Grad. Allerdings hab ich eine AiO.



[Fun_King2k]

Wie sind bei euch die Temperaturen wenn CinebenchR23 läuft? Bisschen hoch bei mir oder normal?

Ähnlich bei mir



[Riplex]

Beim zocken z.B. F1 2022 bleibt die CPU knapp 15 Grad kühler als der 7950X.



[Alucreed]

Bin wieder auf 0805, läuft am besten bisher ohne Bluescreens. Hoffe Asus bringt "bald" was gescheites. Alles was nach 0805 kam ging Context Memory Restore nicht mehr und Expo lief nicht mehr.
