[Sammelthread] ASUS ROG Crosshair X670E Reihe - Gene/Hero/Extreme (AM5)

ASUS ROG Crosshair X670E Sammelthread

ASUS ROGCrosshair X670E GeneCrosshair X670E HeroCrosshair X670E Extreme
LinksProduktseite | Handbuch | Downloads | PreisvergleichProduktseite | Handbuch | Downloads | PreisvergleichProduktseite | Handbuch | Downloads | Preisvergleich
Spezifikationen
ReviewsHardwareLUXX Test
Unofficial BIOS
(Modded &
Test/OC
Releases)
2005 (04/24, ROG/Safedisk, AGESA 1.1.7.0 patch A)
1904 (01/24, ROG/Safedisk, PHX Fixed Some bugs)
1903 (01/24, ROG/Safedisk, AGESA 1.1.0.2b)
1902 (01/24, ROG/Safedisk, AGESA 1.1.0.2a RC2)
1806 (12/23, ROG/Safedisk, AGESA 1.1.0.1)
1802 (11/23, ROG/Safedisk, AGESA 1.1.0.0)
1801 (10/23, ROG/Safedisk, AGESA 1.0.8.0)
1602 (08/23, ROG/Safedisk, 1.0.0.7C, +Memory Presets, Perf. Tweaks)
0044 (07/23, ROG/Safedisk, AGESA 1.0.0.7C 1st Test)
1004 (03/23, ROG/Shamino)
Fixed High-V DRAM Mode & Non-UEFI GPU, 24Gbit Support removed
1003 (03/23, ROG/Shamino, 24Gbit DDR5 Support)
0009 (03/23, ROG/Shamino, 1002 Mod w. less aggressive X3D OC Preset)
1002 (03/23, ROG/Shamino, MCR Fix, Async & EXPO/XMP Tweaks)
1001 (03/23, ROG/Shamino, AGESA 1006)
0925 (03/23, OCN/Safedisk, AGESA 1005c RC3 + Bugfixes II)
0923 (03/23, OCN/Safedisk, AGESA 1005c RC3 + Bugfixes)
0922 (02/23, ROG/Shamino, Hotfix of 0921)
0921 (02/23, ROG/Shamino for X3D)
0902 (12/22, OCN/Shamino)
0805 (11/22, ROG/Shamino)
0802 (10/22, HWBOT)
2005 (04/24, ROG/Safedisk, AGESA 1.1.7.0 patch A)
1904 (01/24, ROG/Safedisk, PHX Fixed Some bugs)
1903 (01/24, ROG/Safedisk, AGESA 1.1.0.2b)
1902 (01/24, ROG/Safedisk, AGESA 1.1.0.2a RC2)
1806 (12/23, ROG/Safedisk, AGESA 1.1.0.1)
1802 (11/23, ROG/Safedisk, AGESA 1.1.0.0)
1801 (10/23, ROG/Safedisk, AGESA 1.0.8.0)
1602 (08/23, ROG/Safedisk, 1.0.0.7C, +Memory Presets, Perf. Tweaks)
0043 (07/23, ROG/Safedisk, AGESA 1.0.0.7C 1st Test)
1004 (03/23, ROG/Shamino)
Fixed High-V DRAM Mode & Non-UEFI GPU, 24Gbit Support removed
1003 (03/23, ROG/Shamino, 24Gbit DDR5 Support)
0009 (03/23, ROG/Shamino, 1002 Mod w. less aggressive X3D OC Preset)
1002 (03/23, ROG/Shamino, MCR Fix, Async & EXPO/XMP Tweaks)
1001 (03/23, ROG/Shamino, AGESA 1006)
0925 (03/23, OCN/Safedisk, AGESA 1005c RC3 + Bugfixes II)
0923 (03/23, OCN/Safedisk, AGESA 1005c RC3 + Bugfixes)
0922 (02/23, ROG/Shamino, Hotfix of 0921)
0921 (02/23, ROG/Shamino for X3D)
0902 (12/22, OCN/Shamino)
0805 (11/22, ROG/Shamino)
0802 (10/22, HWBOT)[/Spoiler]
2005 (04/24, ROG/Safedisk, AGESA 1.1.7.0 patch A)
1904 (01/24, ROG/Safedisk, PHX Fixed Some bugs)
1903 (01/24, ROG/Safedisk, AGESA 1.1.0.2b)
1902 (01/24, ROG/Safedisk, AGESA 1.1.0.2a RC2)
1806 (12/23, ROG/Safedisk, AGESA 1.1.0.1)
1802 (11/23, ROG/Safedisk, AGESA 1.1.0.0)
1801 (10/23, ROG/Safedisk, AGESA 1.0.8.0)
1602 (08/23, ROG/Safedisk, 1.0.0.7C, +Memory Presets, Perf. Tweaks)
0044 (07/23, ROG/Safedisk, AGESA 1.0.0.7C 1st Test)
1004 (03/23, ROG/Shamino)
Fixed High-V DRAM Mode & Non-UEFI GPU, 24Gbit Support removed
1003 (03/23, ROG/Shamino, 24Gbit DDR5 Support)
0009 (03/23, ROG/Shamino, 1002 Mod w. less aggressive X3D OC Preset)
1002 (03/23, ROG/Shamino, MCR Fix, Async & EXPO/XMP Tweaks)
1001 (03/23, ROG/Shamino, AGESA 1006)
0925 (03/23, OCN/Safedisk, AGESA 1005c RC3 + Bugfixes II)
0923 (03/23, OCN/Safedisk, AGESA 1005c RC3 + Bugfixes)
0922 (02/23, ROG/Shamino, Hotfix of 0921)
0921 (02/23, ROG/Shamino for X3D)
0902 (12/22, OCN/Shamino)
0805 (11/22, ROG/Shamino)
0802 (10/22, HWBOT)

Fotogalerie (von meinem Hero)
ASUS_ROG_CX670H_6459N.jpg ASUS_ROG_CX670H_6471.jpg ASUS_ROG_CX670H_6551.jpg ASUS_ROG_CX670H_6502N.jpg ASUS_ROG_CX670H_6508N.jpg ASUS_ROG_CX670H_6515N.jpg ASUS_ROG_CX670H_6570.jpg ASUS_ROG_CX670H_6593N.jpg ASUS_ROG_CX670H_6518.jpg ASUS_ROG_CX670H_6581N.jpg ASUS_ROG_CX670H_6586N.jpg ASUS_ROG_CX670H_6554N.jpg ASUS_ROG_CX670H_6524N.jpg AMD_7700X_6605.jpg ASUS_ROG_CX670H_6655N2.jpg ASUS_ROG_CX670H_6671.jpg

BIOS Screenshots (von meinem Hero)
230111110014.png 230111110028.png 230111110056.png 230111110130.png 230111110143.png 230111110205.png 230111110222.png 230111110251.png 230111110307.png 230111110328.png 230111110342.png 230111110420.png 230111110436.png 230111110500.png 230111110524.png 230111110541.png 230111110555.png 230111110625.png 230111110647.png 230111110659.png 230111110712.png 230111110727.png 230111110745.png 230111110823.png 230111110845.png 230111110854.png 230111110919.png 230111111000.png 230111111035.png 230111111048.png 230111111057.png 230111111108.png 230111111143.png 230111111227.png 230111111308.png 230111111331.png 230111111345.png 230111111412.png 230111111420.png 230111111436.png 230111111523.png 230111111533.png 230111111540.png 230111111557.png 230111111700.png 230111111812.png 230111111838.png 230111111904.png 230111111919.png 230111111952.png

Da die Anzahl der Anhänge pro Beitrag begrenzt ist, findet ihr hier die restlichen Screenshots:


Hardwareluxx Ressourcen

1) ASUS ROG Promo (Pre-Release):

2) Shamino Care @ ASUS ROG Forum (Backup @ OCN: Profile-Activity):

3) ASUS ROG Crosshair X670E Sammelthread @ OCN

4) ASUS ROG Crosshair X670E @ HWBOT Forum

5) Kedar's Hynix Guide @ OCN:

6) Sonstige Downloads

F.A.Q. (Update 15.03.23)
Q: Warum boostet meine CPU nicht mehr über 5.5GHz?
Mit AGESA 1.0.03 wurde der C-State Boost Limiter wieder implementiert. Dieser regelt den Boost-Takt bei dieser Frequenz ab. Als Workaround kann man im UEFI die Einstellung "Medium Load Boostit" aktivieren. Hier findet ihr die ausführliche Erklärung dazu:

Q: Sollte ich EXPO I, EXPO II oder EXPO Tweaked verwenden?
EXPO II - Wendet das originale Profil des Speicherherstellers an, so wie es von diesem auf Kompatibilität getestet wurde.
EXPO I - Ignoriert einen Teil der im SPD programmierten Einstellungen und lässt statt dessen das Mainboard diese während des DRAM Trainings ermitteln.
EXPO Tweaked - Entspricht EXPO I mit zusätzlichen Optimierungen der Timings.

Wer mit einer Variante Stabilitätsprobleme hat, kann in jedem Fall auch die andere testen. In der Regel gilt genau wie bei den Intel XMP-Gegenstücken

Stabilität: EXPO II > EXPO I > EXPO Tweaked
Performance: EXPO Tweaked > EXPO I > EXPO II

Wie groß die Unterschiede zwischen beiden Einstellungen ist, kann von BIOS zu BIOS variieren, da die Optimierungen durch des DRAM Training stetig angepasst werden (können).

Q: Kann man das Memory Training bei jedem Start abschalten?
Wenn ihr eure finalen/stabilen Einstellungen gefunden habt, könnt ihr das automatische Retraining bei jedem Start im UEFI mit der Funktion "Context Restore = Enabled" verhindern. Je nach BIOS Version muss ggf. zusätzlich Memory Power Down manuell aktiviert werden. Beide Einstellungen sind in den DRAM Einstellungen zu finden (unten).

Aktiviert zudem erst das EXPO/XMP, startet das System neu und prüft die Stabilität der Einstellungen, bevor ihr Context Restore aktiviert. Bei einem Kaltstart mit vorheriger Trennung vom Stromnetz oder instabilen Einstellungen kann MCR zu einem Safe Boot mit der bekannten "Overclocking failed" Meldung führen.

Update: Habt Ihr bei bestimmten BIOS Versionen Startprobleme oder Freezes bei der Nutzung von Context Restore, dann aktiviert im UEFI zusätzlich Memory Power Down.

Q: Wo finde ich im Bios den Gear Down Mode?
Die Einstellung nennt sich ADDR_CMD_MODE.

BUF= 1T (deaktiviert den GDM)
UNBUF = 2T (GDM aktiv)

Q: Kann ich vor dem Einbau herausfinden, welches WLAN Modul bei meinem Board verbaut ist?
Ja, das ist möglich. Es befindet sich ein Aufkleber mit der Bezeichnung des Moduls auf der Backplate des CPU-Sockels.


In der Regel sollte es sich wie im Foto um ein Modul auf Basis des Intel AX210 (AX210NGW) handeln.

Dies ist rein provisorisch, da bisher keine anders lautenden Meldungen bekannt sind. Die fehlerhafte Angabe im Techpowerup Review ist inzwischen korrigiert. Falls irgendwann doch mal jemand ein AMD/MediaTek Modul vom Typ MT7922 (RZ616) auf seinem Board vorfindet, findet hier die passenden Treiber:


Q: Kann man die Mainboards nur mit einem per USB C (DisplayPort Alt Mode) angeschlossenen Monitor an der integrierten Grafik des Prozessors betreiben?
ErP Deaktiviert: Ja, das ist möglich.
ErP Aktiviert: Wenn parallel kein anderer Monitorausgang genutzt wird, verweigert das System mit den Postcodes D6 -> B1 den Start. Ist zusätzlich ein Monitor am HDMI Ausgang angeschlossen, startet das System normal. Der an USB C angeschlossene Bildschirm zeigt erst in Windows ein Bild. Bei manchen Bildschirmen kann dies ggf. einen Reconnect erfordern.

Q: Wo finde ich den AMD ECO Mode?
Dies ist ein AMD Preset für Precision Boost Overdrive. Im Advanced Mode kann man Ihn so aktivieren:

> Extreme Tweaker
>> Precision Boost Overdrive
>>> Precision Boost Overdrive: AMD Eco Mode

Ist dieser ausgewählt, taucht darunter eine zusätzliche Option zur Konfiguration der cTDP auf. Bei meinem 7700X sind dies zum Beispiel: 65W / 105W / 170W.

Q: Welche Lüfteranschlüsse sind steuerbar und wie hoch ist die Belastbarkeit der einzelnen Anschlüsse?
Gene: Es sind nur CPU_FAN, CPU_OPT und CHA_FANP regelbar. Die Belastbarkeit pro Anschluss beträgt 12W.
Hero: Es sind alle Anschlüsse regelbar und bis 12W belastbar, bis auf W_PUMP+ (12W) und AIO_PUMP (36W).
Extreme. Es sind alle Anschlüsse regelbar und bis 12W belastbar, bis auf W_PUMP+ (36W) und AIO_PUMP (36W).

Wenn Hydranode im UEFI aktivierst ist, sind auch sehr komplexe Konfigurationen möglich. Die Lüftersteuerung per Software ist auch ohne zusätzliche Installation der ASUS Suite, zum Beispiel mit Fan Control (Homepage) möglich.

Q: Deine Frage hier!

Zuletzt bearbeitet:
Wenn Du diese Anzeige nicht sehen willst, registriere Dich und/oder logge Dich ein.
Naja Teste noch viel rum. Aber leider kann ich die Tests machen & wenn ich einfach mal neu starte bleibt das BIOS oft hängen.
Daher kann ich nix von Stabil reden, auch wenn das alles unter Windows alle Tests bisher besteht.
Werde erstmal bis zum nächsten BETA warten ob da was sich getan hat, wegen ansync ECLK & PBO niedrigen Baseclock festzulegen.
Mal sehen. Aber soweit erst Mal ein Testbild. CL 26 bekomme ich "noch" nicht Stabil. FSB 120 geht & geht mal nicht. Ka muß man nächste BIOS Versionen abwarten :rolleyes2:


Anhänge

  • ASUS Crosshair Optimiert BIOS-1003 OWN-Test.png
    ASUS Crosshair Optimiert BIOS-1003 OWN-Test.png
    42,9 KB · Aufrufe: 98

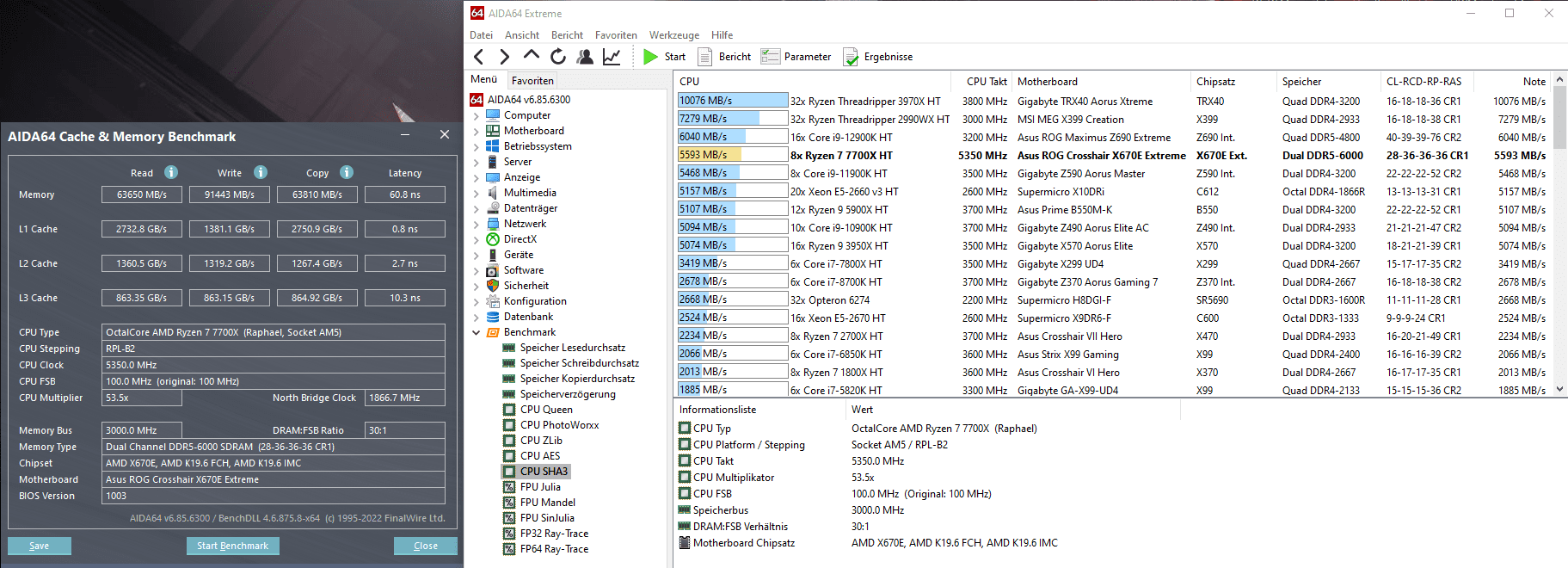

  • ASUS Crosshair Optimiert BIOS-1003 OWN-New-SHA3.png
    ASUS Crosshair Optimiert BIOS-1003 OWN-New-SHA3.png
    116,9 KB · Aufrufe: 88
Für Dich @****** das hier machen ;)

Die BIOS Daten in Deinem Fall für Dein Mainboard in CX670EH.CAP umbennnen. Oder die im Ordner BIOSRenamer einfach Doppelklicken.
die BIOS Datei CX670EH.CAP auf ein USB-Stick Kopieren (USB Stick mus FAT32 oder exFAT Formatiert sein). Mainboard aus machen.
USB-Stick in dem USB Port einstecken was mit dem Namen BIOS beschriftet ist (Bild1). Dann einfach oben links auf dem Knopf drücken bis es blickt (ca. 3-5sec) dauert das.
Dann kannst Du den Taster loslassen. Warten bis es aufhört zu blinken/leuchten (BIOS wird neu geflasht). Dauert so ca. 5-8min. Und fertig, PC kannste wieder einschalten ;)


Anhänge

  • ROG CROSSHAIR X670E HERO.jpg
    ROG CROSSHAIR X670E HERO.jpg
    127,4 KB · Aufrufe: 69
Zuletzt bearbeitet:
1004 ist jetzt als Release-Bios veröffentlicht worden.

Gene auch

"1. Update AGESA version to ComboAM5PI 1.0.0.6
2. TPM 2.0 security update"

Ich finde das 1004 gut mein 7700x läuft mit - 50 Offset bei 88 Watt und 5350MHZ CinebenchR23 20500 Pünktchen und 63c Warm 👍👍 12H Prime95 Stable 👍👍

@****** Das hört sich nach ein USB Gerät an was Probleme macht. Also wen Du so ein "Gaming" Headset hast über USB oder Tastatur von Roccat kann das auch diese Probleme
verursachen. Warum jetzt KA^^ einfach mal alles abziehen & mal einschalten. Wenn nicht geht. nochmal Hotflash machen. Aber nix anschliessen an USB allgemein & dann mal
wieder einschalten wenn das flashen fertig ist. Sag dann mal bescheid ob es jetzt geht oder nicht ;)

ich habe jetzt auch die 1004 Version geflasht. Beim Code 99 wurden bei mir 3 Updates installiert, die immer einzeln und mit einem Neustart verbunden waren. Dabei viel mir auf dass das Update ziemlich lange dauern kann. Vielleicht hast Du zu früh abgebrochen?

Man kann das nicht abbrechen. Es wird Firmware Updates gemacht für TB, LED Firmware. Der macht munter weiter bis das fertig ist :)
Aber guter Punkt das zu sagen. Danke @Maexi ;)

Aber total vergessen was dazu zu fragen. Ist die 1004 auf dem Extrem die gleiche wie die BETA? Also wurde die unverändert Offi gemacht?
Wenn ja dann mache ich die nicht drauf >.>
Leider hab ich die BETA nicht mehr & kann die nicht mehr runterladen, sonst hätte ich die verglichen.

Zuletzt bearbeitet:
Hast du keinen Nachbarn, den du fragen kannst? Mal ne Tastatur auszuleihen?
Hast du jetzt versucht ne andere Version zu flashen?

Hast du das Board vor dem flashen Mal länger komplett vom Strom getrennt?
Also Stromkabel raus und PC anmachen, sollte nochmal kurz aufflackern und dann warten. Vielleicht mal über Nacht?
Ich hatte jetzt schon mehrmals das Gefühl, dass bei Curve optimieren nur Neustarten nicht stabil lief. Nach kompletten Strom weg die gleichen Settings aber stabil liefen.
Auch in Kombination mit nem CMOS reset. Hätte ich gute Erfahrungen gemacht.

Beispiel:
Vor dem Reset:cb23 82-84° mit CO aktiviert(Single Run).

Geiche Einstellung nur nach einem CMOS reset:
76-78°(mehrere Läufe hintereinander)
Wasser Temperatur ähnlich mit 25°


Den Thread kennst du wahrscheinlich schon?



Was mir noch einfällt, Hast du deine SSDs, GPU mal ausgebaut und dann geflashed?
Bzw. alles nochmal komplett zerlegt und wieder eingebaut? Auch CPU.

Und wenns dann immer noch nicht geht bleibt ja eigentlich nur: "Mainboard am Popo"

Nachricht gelöscht

Zuletzt bearbeitet von einem Moderator:
Hast du alles während des flashen abgebaut gehabt?
Ansonsten vielleicht die Schrauebn vom Wasserkühler mal etwas lösen, Vielleicht ist da was verspannt

Kann man die Settings noch bissi Optimieren für 24H Daily Lauf ???

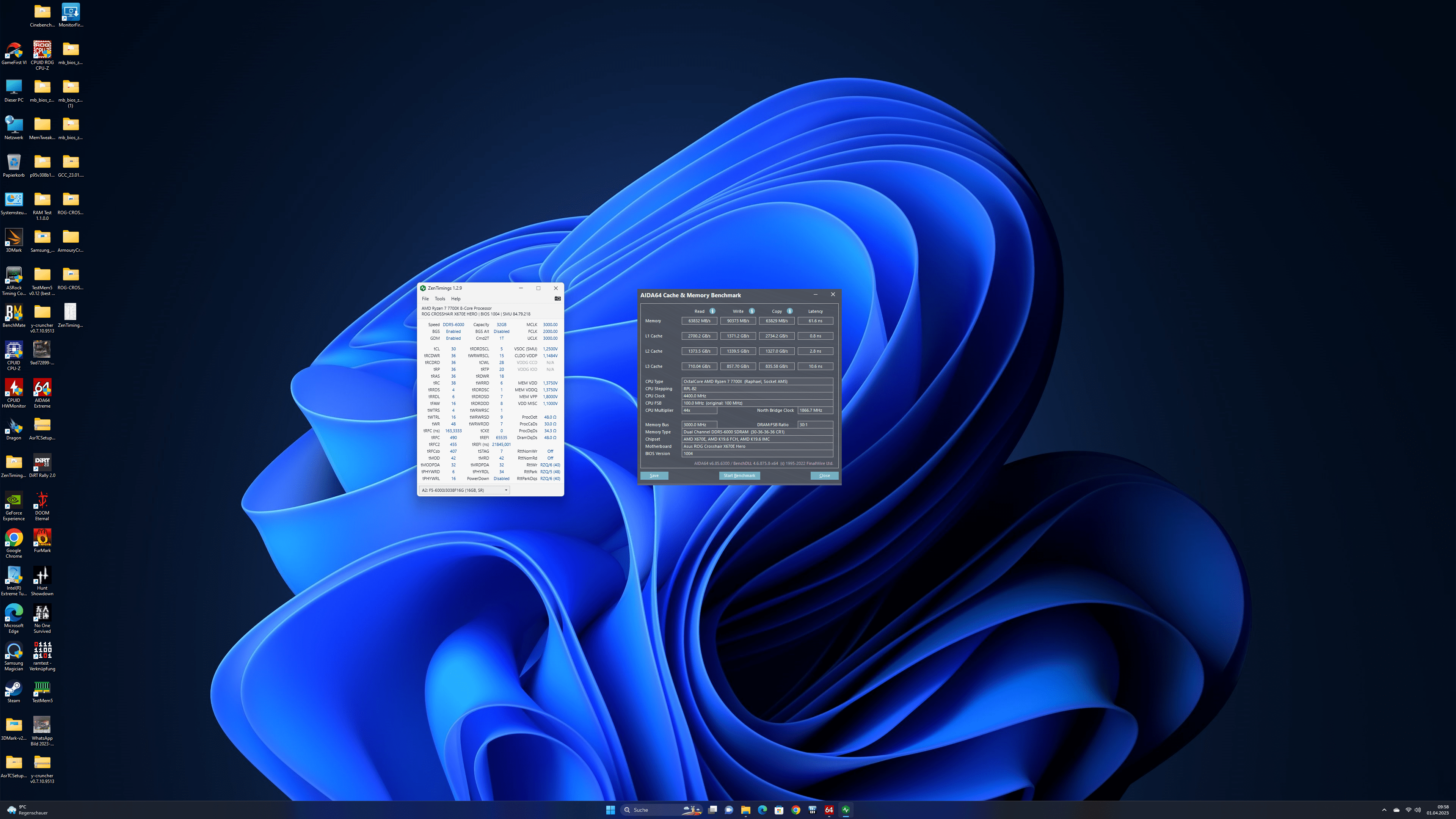

Screenshot (68).png

@******
Na dann, bau mal wirklich alles raus während des flashens. Versuch mal die zwei Punkte noch. Mehr fällt mir dann aber auch nicht mehr ein.
Vielleicht hat sich das Board einfach verabschiedet, oder einer der beiden Chipsätze

Mir hatte es mein erstes Asus X670E Extreme auch zerschossen, dass neue läuft einwandfrei. :wall:

@Turboangel

Hab deine Configs übernommen und bissi Optimiert läuft bei mir 100% Stable Super Pi Lauf ist mit 88 Watt ECO gemacht und offset -50 :)

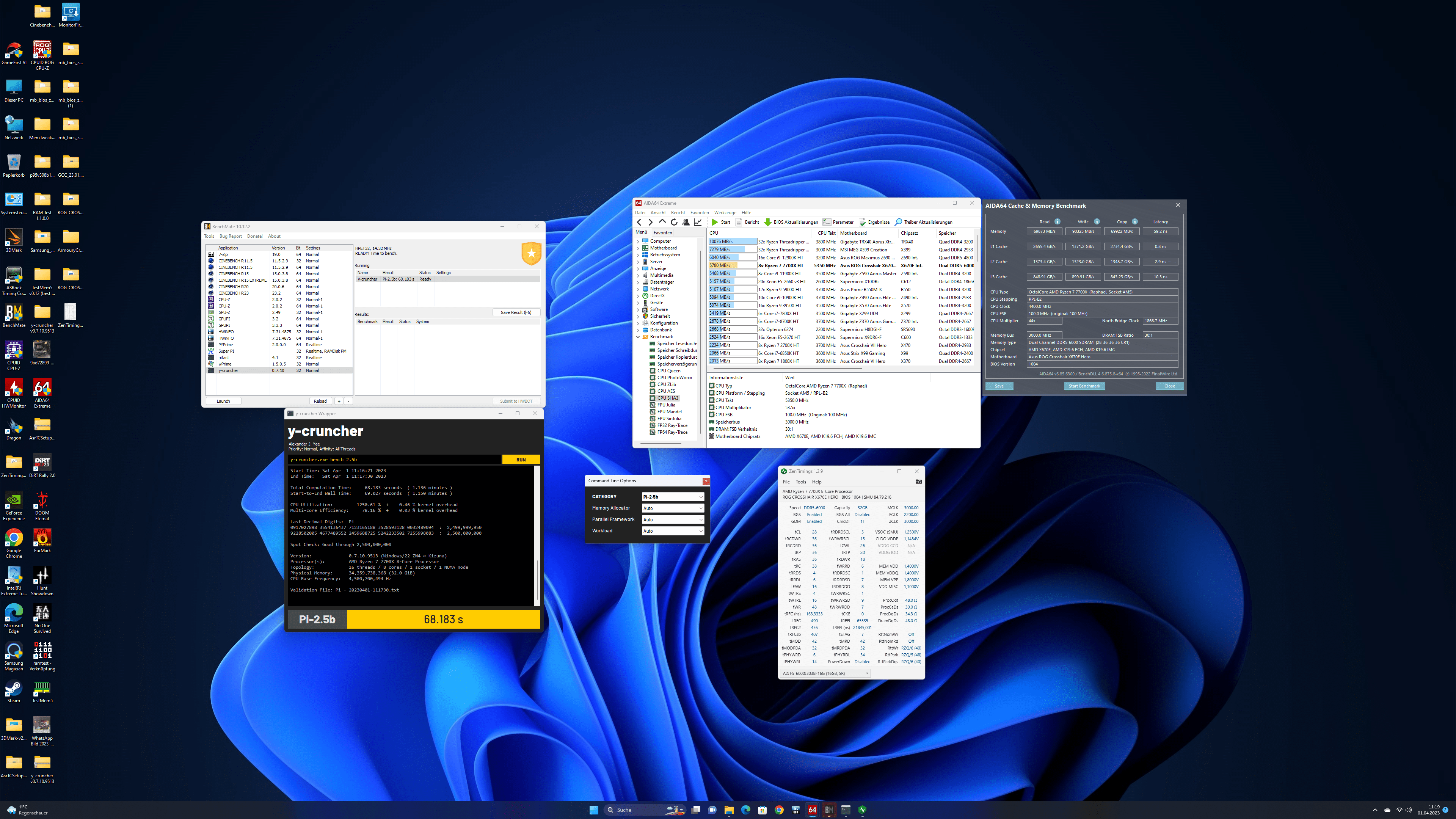

Screenshot (70).png

Nach einem erneuten Flash hinten am Board bei abgezogenen Maus- und Tastaturanschlüssen (USB) lief der Falsh durch. Dann habe ich die Maus und Tatstatur während es POST angesteckt und kam schließlich wieder ins Windows.
Das BIOS wird als 1004er Version von Everest angezeigt.
Was soll ich tun?
Traue mich gar nicht, das System wieder neu zu starten.
Na erstmal genießen, dass es wieder läuft.
Ich nehme an, etz ist alles normal verbaut bzw. Nix ausgebaut?


Ich würde erstmal ne Runde zocken, paar Stabilitätstest machen, dann nen Reboot machen und hoffen.

Wir war dein Vorgehen
Keine Maus/Tastatur --> BIOS flashback --> Boot ohne Maus?

Nachdem ich nicht mehr ins BIOS kam, um einen Flash zu machen, habe ich das 1004er BIOS wie oben beschrieben geflashed. Der POST bleibt bei Code 99 regelmäßig stehen, wie vor dem Flash. Abwechselnd einen Ramriegel zu entfernen hat genauso wenig gebracht wie das Abstecken der USB oder SATA-Geräte.
Was kann ich noch tun, um wieder in BIOS zu kommen?
Versuchs mal mit dieser Version als ADMIN:
shutdown /r /fw /t 0
Bei mir funktioniert diese Version mit Adminrechten schon lange.
Über Neu als Icon auf dem Desktop eingeben, auf Leerzeichen achten und Admin dazu.
