[Sammelthread] ASUS ROG Crosshair X670E Reihe - Gene/Hero/Extreme (AM5)

ASUS ROG Crosshair X670E Sammelthread

ASUS ROGCrosshair X670E GeneCrosshair X670E HeroCrosshair X670E Extreme
LinksProduktseite | Handbuch | Downloads | PreisvergleichProduktseite | Handbuch | Downloads | PreisvergleichProduktseite | Handbuch | Downloads | Preisvergleich
Spezifikationen
ReviewsHardwareLUXX Test
Unofficial BIOS
(Modded &
Test/OC
Releases)
2005 (04/24, ROG/Safedisk, AGESA 1.1.7.0 patch A)
1904 (01/24, ROG/Safedisk, PHX Fixed Some bugs)
1903 (01/24, ROG/Safedisk, AGESA 1.1.0.2b)
1902 (01/24, ROG/Safedisk, AGESA 1.1.0.2a RC2)
1806 (12/23, ROG/Safedisk, AGESA 1.1.0.1)
1802 (11/23, ROG/Safedisk, AGESA 1.1.0.0)
1801 (10/23, ROG/Safedisk, AGESA 1.0.8.0)
1602 (08/23, ROG/Safedisk, 1.0.0.7C, +Memory Presets, Perf. Tweaks)
0044 (07/23, ROG/Safedisk, AGESA 1.0.0.7C 1st Test)
1004 (03/23, ROG/Shamino)
Fixed High-V DRAM Mode & Non-UEFI GPU, 24Gbit Support removed
1003 (03/23, ROG/Shamino, 24Gbit DDR5 Support)
0009 (03/23, ROG/Shamino, 1002 Mod w. less aggressive X3D OC Preset)
1002 (03/23, ROG/Shamino, MCR Fix, Async & EXPO/XMP Tweaks)
1001 (03/23, ROG/Shamino, AGESA 1006)
0925 (03/23, OCN/Safedisk, AGESA 1005c RC3 + Bugfixes II)
0923 (03/23, OCN/Safedisk, AGESA 1005c RC3 + Bugfixes)
0922 (02/23, ROG/Shamino, Hotfix of 0921)
0921 (02/23, ROG/Shamino for X3D)
0902 (12/22, OCN/Shamino)
0805 (11/22, ROG/Shamino)
0802 (10/22, HWBOT)
2005 (04/24, ROG/Safedisk, AGESA 1.1.7.0 patch A)
1904 (01/24, ROG/Safedisk, PHX Fixed Some bugs)
1903 (01/24, ROG/Safedisk, AGESA 1.1.0.2b)
1902 (01/24, ROG/Safedisk, AGESA 1.1.0.2a RC2)
1806 (12/23, ROG/Safedisk, AGESA 1.1.0.1)
1802 (11/23, ROG/Safedisk, AGESA 1.1.0.0)
1801 (10/23, ROG/Safedisk, AGESA 1.0.8.0)
1602 (08/23, ROG/Safedisk, 1.0.0.7C, +Memory Presets, Perf. Tweaks)
0043 (07/23, ROG/Safedisk, AGESA 1.0.0.7C 1st Test)
1004 (03/23, ROG/Shamino)
Fixed High-V DRAM Mode & Non-UEFI GPU, 24Gbit Support removed
1003 (03/23, ROG/Shamino, 24Gbit DDR5 Support)
0009 (03/23, ROG/Shamino, 1002 Mod w. less aggressive X3D OC Preset)
1002 (03/23, ROG/Shamino, MCR Fix, Async & EXPO/XMP Tweaks)
1001 (03/23, ROG/Shamino, AGESA 1006)
0925 (03/23, OCN/Safedisk, AGESA 1005c RC3 + Bugfixes II)
0923 (03/23, OCN/Safedisk, AGESA 1005c RC3 + Bugfixes)
0922 (02/23, ROG/Shamino, Hotfix of 0921)
0921 (02/23, ROG/Shamino for X3D)
0902 (12/22, OCN/Shamino)
0805 (11/22, ROG/Shamino)
0802 (10/22, HWBOT)[/Spoiler]
2005 (04/24, ROG/Safedisk, AGESA 1.1.7.0 patch A)
1904 (01/24, ROG/Safedisk, PHX Fixed Some bugs)
1903 (01/24, ROG/Safedisk, AGESA 1.1.0.2b)
1902 (01/24, ROG/Safedisk, AGESA 1.1.0.2a RC2)
1806 (12/23, ROG/Safedisk, AGESA 1.1.0.1)
1802 (11/23, ROG/Safedisk, AGESA 1.1.0.0)
1801 (10/23, ROG/Safedisk, AGESA 1.0.8.0)
1602 (08/23, ROG/Safedisk, 1.0.0.7C, +Memory Presets, Perf. Tweaks)
0044 (07/23, ROG/Safedisk, AGESA 1.0.0.7C 1st Test)
1004 (03/23, ROG/Shamino)
Fixed High-V DRAM Mode & Non-UEFI GPU, 24Gbit Support removed
1003 (03/23, ROG/Shamino, 24Gbit DDR5 Support)
0009 (03/23, ROG/Shamino, 1002 Mod w. less aggressive X3D OC Preset)
1002 (03/23, ROG/Shamino, MCR Fix, Async & EXPO/XMP Tweaks)
1001 (03/23, ROG/Shamino, AGESA 1006)
0925 (03/23, OCN/Safedisk, AGESA 1005c RC3 + Bugfixes II)
0923 (03/23, OCN/Safedisk, AGESA 1005c RC3 + Bugfixes)
0922 (02/23, ROG/Shamino, Hotfix of 0921)
0921 (02/23, ROG/Shamino for X3D)
0902 (12/22, OCN/Shamino)
0805 (11/22, ROG/Shamino)
0802 (10/22, HWBOT)

Fotogalerie (von meinem Hero)
ASUS_ROG_CX670H_6459N.jpg ASUS_ROG_CX670H_6471.jpg ASUS_ROG_CX670H_6551.jpg ASUS_ROG_CX670H_6502N.jpg ASUS_ROG_CX670H_6508N.jpg ASUS_ROG_CX670H_6515N.jpg ASUS_ROG_CX670H_6570.jpg ASUS_ROG_CX670H_6593N.jpg ASUS_ROG_CX670H_6518.jpg ASUS_ROG_CX670H_6581N.jpg ASUS_ROG_CX670H_6586N.jpg ASUS_ROG_CX670H_6554N.jpg ASUS_ROG_CX670H_6524N.jpg AMD_7700X_6605.jpg ASUS_ROG_CX670H_6655N2.jpg ASUS_ROG_CX670H_6671.jpg

BIOS Screenshots (von meinem Hero)
230111110014.png 230111110028.png 230111110056.png 230111110130.png 230111110143.png 230111110205.png 230111110222.png 230111110251.png 230111110307.png 230111110328.png 230111110342.png 230111110420.png 230111110436.png 230111110500.png 230111110524.png 230111110541.png 230111110555.png 230111110625.png 230111110647.png 230111110659.png 230111110712.png 230111110727.png 230111110745.png 230111110823.png 230111110845.png 230111110854.png 230111110919.png 230111111000.png 230111111035.png 230111111048.png 230111111057.png 230111111108.png 230111111143.png 230111111227.png 230111111308.png 230111111331.png 230111111345.png 230111111412.png 230111111420.png 230111111436.png 230111111523.png 230111111533.png 230111111540.png 230111111557.png 230111111700.png 230111111812.png 230111111838.png 230111111904.png 230111111919.png 230111111952.png

Da die Anzahl der Anhänge pro Beitrag begrenzt ist, findet ihr hier die restlichen Screenshots:


Hardwareluxx Ressourcen

1) ASUS ROG Promo (Pre-Release):

2) Shamino Care @ ASUS ROG Forum (Backup @ OCN: Profile-Activity):

3) ASUS ROG Crosshair X670E Sammelthread @ OCN

4) ASUS ROG Crosshair X670E @ HWBOT Forum

5) Kedar's Hynix Guide @ OCN:

6) Sonstige Downloads

F.A.Q. (Update 15.03.23)
Q: Warum boostet meine CPU nicht mehr über 5.5GHz?
Mit AGESA 1.0.03 wurde der C-State Boost Limiter wieder implementiert. Dieser regelt den Boost-Takt bei dieser Frequenz ab. Als Workaround kann man im UEFI die Einstellung "Medium Load Boostit" aktivieren. Hier findet ihr die ausführliche Erklärung dazu:

Q: Sollte ich EXPO I, EXPO II oder EXPO Tweaked verwenden?
EXPO II - Wendet das originale Profil des Speicherherstellers an, so wie es von diesem auf Kompatibilität getestet wurde.
EXPO I - Ignoriert einen Teil der im SPD programmierten Einstellungen und lässt statt dessen das Mainboard diese während des DRAM Trainings ermitteln.
EXPO Tweaked - Entspricht EXPO I mit zusätzlichen Optimierungen der Timings.

Wer mit einer Variante Stabilitätsprobleme hat, kann in jedem Fall auch die andere testen. In der Regel gilt genau wie bei den Intel XMP-Gegenstücken

Stabilität: EXPO II > EXPO I > EXPO Tweaked
Performance: EXPO Tweaked > EXPO I > EXPO II

Wie groß die Unterschiede zwischen beiden Einstellungen ist, kann von BIOS zu BIOS variieren, da die Optimierungen durch des DRAM Training stetig angepasst werden (können).

Q: Kann man das Memory Training bei jedem Start abschalten?
Wenn ihr eure finalen/stabilen Einstellungen gefunden habt, könnt ihr das automatische Retraining bei jedem Start im UEFI mit der Funktion "Context Restore = Enabled" verhindern. Je nach BIOS Version muss ggf. zusätzlich Memory Power Down manuell aktiviert werden. Beide Einstellungen sind in den DRAM Einstellungen zu finden (unten).

Aktiviert zudem erst das EXPO/XMP, startet das System neu und prüft die Stabilität der Einstellungen, bevor ihr Context Restore aktiviert. Bei einem Kaltstart mit vorheriger Trennung vom Stromnetz oder instabilen Einstellungen kann MCR zu einem Safe Boot mit der bekannten "Overclocking failed" Meldung führen.

Update: Habt Ihr bei bestimmten BIOS Versionen Startprobleme oder Freezes bei der Nutzung von Context Restore, dann aktiviert im UEFI zusätzlich Memory Power Down.

Q: Wo finde ich im Bios den Gear Down Mode?
Die Einstellung nennt sich ADDR_CMD_MODE.

BUF= 1T (deaktiviert den GDM)
UNBUF = 2T (GDM aktiv)

Q: Kann ich vor dem Einbau herausfinden, welches WLAN Modul bei meinem Board verbaut ist?
Ja, das ist möglich. Es befindet sich ein Aufkleber mit der Bezeichnung des Moduls auf der Backplate des CPU-Sockels.


In der Regel sollte es sich wie im Foto um ein Modul auf Basis des Intel AX210 (AX210NGW) handeln.

Dies ist rein provisorisch, da bisher keine anders lautenden Meldungen bekannt sind. Die fehlerhafte Angabe im Techpowerup Review ist inzwischen korrigiert. Falls irgendwann doch mal jemand ein AMD/MediaTek Modul vom Typ MT7922 (RZ616) auf seinem Board vorfindet, findet hier die passenden Treiber:


Q: Kann man die Mainboards nur mit einem per USB C (DisplayPort Alt Mode) angeschlossenen Monitor an der integrierten Grafik des Prozessors betreiben?
ErP Deaktiviert: Ja, das ist möglich.
ErP Aktiviert: Wenn parallel kein anderer Monitorausgang genutzt wird, verweigert das System mit den Postcodes D6 -> B1 den Start. Ist zusätzlich ein Monitor am HDMI Ausgang angeschlossen, startet das System normal. Der an USB C angeschlossene Bildschirm zeigt erst in Windows ein Bild. Bei manchen Bildschirmen kann dies ggf. einen Reconnect erfordern.

Q: Wo finde ich den AMD ECO Mode?
Dies ist ein AMD Preset für Precision Boost Overdrive. Im Advanced Mode kann man Ihn so aktivieren:

> Extreme Tweaker
>> Precision Boost Overdrive
>>> Precision Boost Overdrive: AMD Eco Mode

Ist dieser ausgewählt, taucht darunter eine zusätzliche Option zur Konfiguration der cTDP auf. Bei meinem 7700X sind dies zum Beispiel: 65W / 105W / 170W.

Q: Welche Lüfteranschlüsse sind steuerbar und wie hoch ist die Belastbarkeit der einzelnen Anschlüsse?
Gene: Es sind nur CPU_FAN, CPU_OPT und CHA_FANP regelbar. Die Belastbarkeit pro Anschluss beträgt 12W.
Hero: Es sind alle Anschlüsse regelbar und bis 12W belastbar, bis auf W_PUMP+ (12W) und AIO_PUMP (36W).
Extreme. Es sind alle Anschlüsse regelbar und bis 12W belastbar, bis auf W_PUMP+ (36W) und AIO_PUMP (36W).

Wenn Hydranode im UEFI aktivierst ist, sind auch sehr komplexe Konfigurationen möglich. Die Lüftersteuerung per Software ist auch ohne zusätzliche Installation der ASUS Suite, zum Beispiel mit Fan Control (Homepage) möglich.

Q: Deine Frage hier!

Zuletzt bearbeitet:
Wenn Du diese Anzeige nicht sehen willst, registriere Dich und/oder logge Dich ein.
Die 6950XT würde ich direkt mal verkaufen und mir eine 4090er kaufen. Die gibt's derzeit super billig. Dann kannst Du mir vernünftigen Ergebnissen im 4090 Thread posten.
Holzi kennt das...

Du sagst es!

Aber mal ehrlich. NVIDIA baut die besten Grafikkarten, gerade was Effizienz und Ray Tracing angeht. Keine Frage... Doch über den Preis kann man doch ruhigen Gewissens zu einer AMD greifen. Soviel ist mir das besser von NVIDIA nicht wert. Ich bleibe vernünftig.

Zuletzt bearbeitet:
Dann gönn deinem Heinz mal ne X3D CPU :d

Ich will ja nicht wieder "klugscheißern" :fresse2:
Aber hatte ja zuvor gesagt das mein Gefühl sagt das mit der 1410 was sicher nicht stimmen wird.
Ich fange gerade von vorne an mit dem RAM Timings. Das mit dem CPU Errorcode:00 geht mir so auf dem Senkel...

Bei mir funktionieren auf einmal meine RGB Lüfter, die am A_RGB vom Mainboard hängen nicht mehr. Wenn ich den PC einschalte, leuchten sie kurz auf und gehen wieder aus. BIOS reset hab ich schon gemacht, bringt leider nichts. Jemand ne Idee?

BIOS Flashback machen. Config BIOS vorher auf USB Stick Speichern. Das hätte ich wie immer so gemacht wenn total aus dem Ruder alles läuft.
Oder erstmal den 24 PIN Stecker ziehen & BIOS dann erst resseten & nochmal testen.

Nachricht gelöscht

Zuletzt bearbeitet von einem Moderator:
So jetzt funktionieren die RGB Lüfter wieder. Mit dem neusten 1410 Beta BIOS bin ich auf jeden Fall nicht zufrieden. Da hab ich Bugs, die im mit dem 12er nicht hatte. Zum Beispiel friert mir das BIOS Menü ab und zu mal ein (selbst bei default Einstellungen).

Zuletzt bearbeitet:
@******
Dann Update mal dein System, da steht noch nen 7700 drinnen

Neues Inoffizielles Beta BIOS 1412 (AGESA 1.0.0.7a) von Safedisk
1) Update AGESA to ComboAM5 PI1007a
2) Improve System Performance
If the BIOS version is different, the .cmo file of the previous BIOS cannot be used (bsod problem)
so need new setting


If the BIOS version is different, the .cmo file of the previous BIOS cannot be used (bsod problem)
so need new setting

also cmo file vom alten Bios kann man nicht laden oder sollte man nicht, was meinen die mit bsod problem?

Na dann hau ich das mal gleich drauf... kann ja nur "besser" werden i.d.r.
Bekomme immer Memoryfehler BSOD ab & zu imoment. Auf gehts seit 2 Monaten fast alles umsonst getestet :fresse2:
1412 SuperALPHABETAINOFFIZELMEGARELEASE ich komme :LOL:

Zwingt einen ja keiner das aktuelle Rennen der neuen BIOS Versionen mit zumachen, gerade wenn man da viel Zeit beim auslooten der Grenzen investiert hat.

Naja wenn man CPU-Code:00 ab & zu einfach so bekommt & beim hochfahren BSOD-Memory bekommt (selbst mit anderen identischen RAM´s) ist das schon ein Grund
bzw. kann ich dann hier auch Feedback geben ob das Problem behoben ist (bei mir). Vieleicht hat ja auch wer diese Probleme. Und für Kunden PC´s sei es von mir gebaut
oder ein Kunde ruft an wegen sowelche Probleme, dann helfe ich bzw. rufe die Kunden an das dringend ein Update gemacht werden sollte & vorbekommen sollen mit dem PC.
Das ist Kundenservice bei mir eben. :-) Hab ja nicht umsonst einer der besten Bewertungen auf FB/Google. Ich liebe mein Job & das bekommen auch die Kunden :bigok:

Vielleicht mal ein anderes Mobo testen?

Ja hast Du schon recht. Aber leider hab ich nicht mal eben so ein EXREME in mein Laden. Ist schon bissel teuer :)
Bin mir aber sehr sicher das mein Mainboard ok ist. Hab es ja nochmal überarbeitet mit wesendlich bessere WP-Pads.
Temps ist Bombe. Ob Technisch ein Fehler ist kann sein so ist das nicht. Aber schliesse das sehr aus. Bin mir sicher das ich
ein Montags-CPU habe oder/und RAM eben nicht so das wahre sind bei mir. Obwohl ich nur G.SKILL verkaufe/verbaue & IMMER
bestens zufrieden war bisher. Sind aber eben auch die IC´s die einfach noch nicht so "schnell" sind wie die DDR4. Das aber anderes Thema.
Erstes Positives des BIOS 1412 ist schon mal das bei mir der Neustart endlich schneller geht. Das schon mal Positiv.
Teste noch andere sachen jetzt. Die OLED/LED´s werde ich erstmal sehen sehen ob die noch Faxen machen.
Beitrag automatisch zusammengeführt:

Zwischenbericht! Verbesserung bisher auf anhieb (Test mit AIDA64 System Stability):
- PC Startet nach 10sec & nicht mehr nach 32sec
- vSOC läuft jetzt mit nur 1,235V, anstatt bisher mit mindestens 1,35V bzw mit 1,30V mit dem BIOS 1410, ohne irgenwann sofort RAM Fehler/BSOD zu machen!
(10min Test nebenbei gerade)
- CPU läuft mit mindestens 125MHz mehr unter last. 5100Mhz vorher. Jetzt 5225-5350MHz.
- CPU Temp von immer MAX 96°C jetzt auf 90,5°C :oops: FTW geht?!
- CPU VDDIO/MC brauch ich schon 1,5V für bisher Stabile CL28 RAM (Siehe Bild)

Bisher verdammt sehr Positiv überrascht vom 1412 BIOS! Mehr als ich erwartet habe! Verdammt!
Wenn jetzt noch der CPU-Code:00 nicht vorkommt dann echt erstmal Respekt für das vorab BIOS!
Aber wie verdammt geil sind bitte die Temps geworden?! Und der Boost Takt! Also in der kurzen Testzeit kann ich auf jeden Fall das BIOS aus Herzen Empfehlen!
Wenn wie gesagt bei mir der CPU-Code:00 weg ist dann bekommen die den Goldenen Daumen!
Da werde ich auf jeden Fall jetzt wieder Hardcore Tests machen! Mal sehen. :fresse2:

Nachtrag: CPU-Code:00 Fehler ist immer noch. Denoch Goldenen Daumen :) Werde erstmal mit Standart EXPO-I die Woche Testen. Also zocken bis der Arzt kommt.
Wieder Update: F5-6400J3239G16GX2-TZ5RK sind bestellt für heute keine Lust nochmal eine Woche mit EXPO zu testen wenn die eh zu langsam so sind.
Also Testphase 2 kommt :geek: (wenn UPS-Express sich beeilt, haben will :bigok: )... werde jetzt mal die XMP & 6400 testen . Kein Nerv mehr.
Will mal den Unterschied sehen & den Fehler endlich rausbekommen.:fresse2:


Anhänge

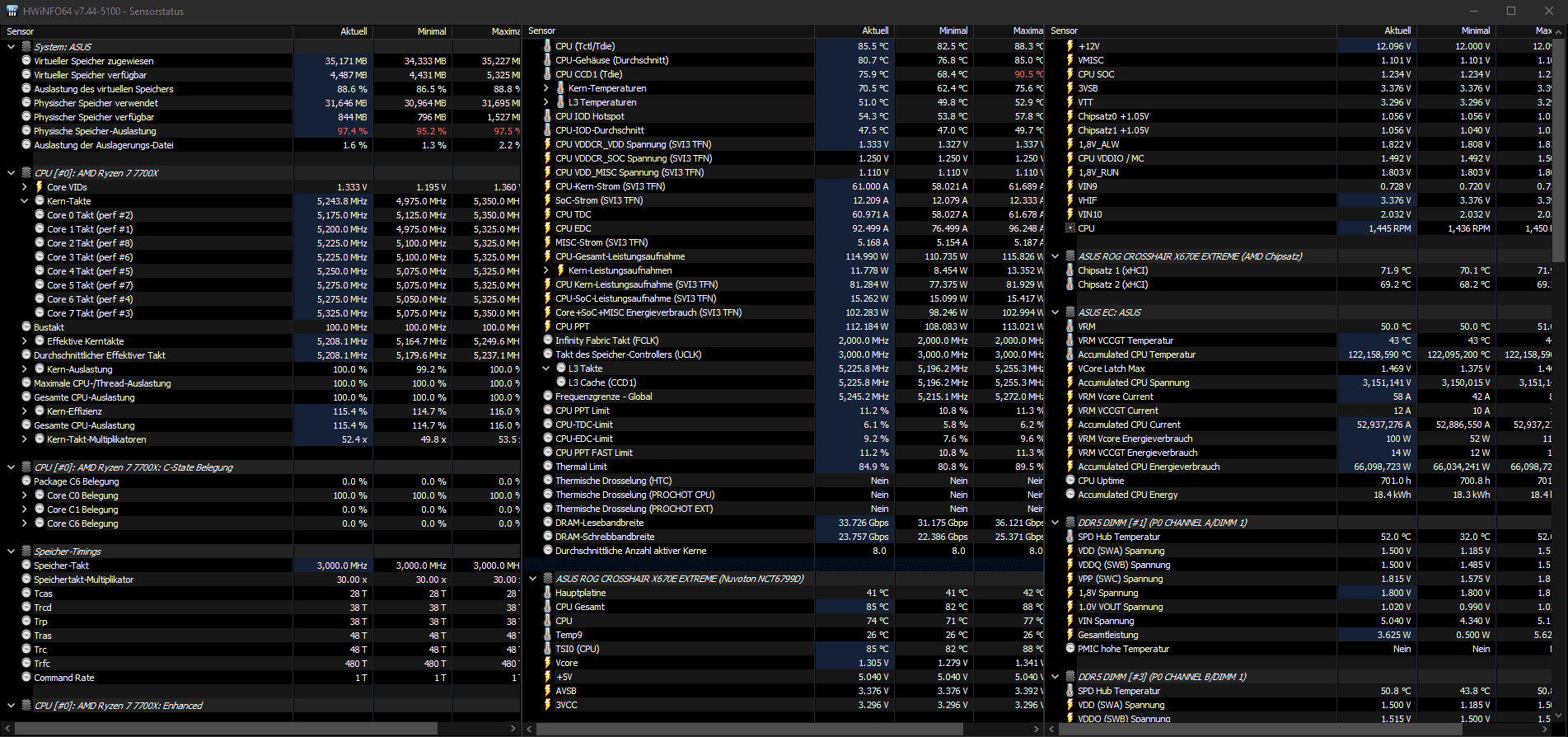

  • HW_Info_Screenshot 2023-05-09 224854.png
    HW_Info_Screenshot 2023-05-09 224854.png
    98,1 KB · Aufrufe: 73
  • ZenTimings_Screenshot.png
    16,6 KB · Aufrufe: 74
  • Golddaumen.jpg
    29,5 KB · Aufrufe: 73
Zuletzt bearbeitet:
Schon bekannt?
Viele Werbeblocks, durchaus interessante Röntgenbilder und zum Schluss eine Ursachenanalyse mit der Aussage: Es kann unheimlich viel schief gehen bei einer CPU. Vermutung: dauerhaft überhöhte VSOC, Degradierung, Schmelze.
Kurz zusammengefasst: keine neuen Erkenntnisse, bessere Unterhaltungssendung. Falls Speedrookie jemals zum Besten geben sollte, wieviel Spannung er denn nun zwecks besserem Speed auf seine CPU gejagt hat, könnte man vielleicht Licht in die Sache bekommen. Bis dahin…

Sagt mal, hab den RAM heute gekauft und gerade erst gesehen das der keine EXPO Verifizierung hat. Kann ich dann XMP Profil laden? Aber laut Asus Webseite sollte der RAM doch EXPO können. Oder besser wieder zurückschicken, sobald der RAM da ist und EXPO RAM besorgen?


Hat einer jetzt schon das 1412 am laufen und kann bestätigen, dass das CMO save File vom 1410er tatsächlich nicht geladen werden kann?

Ja und nein - habe es laufen und nutze aber keine Profile. Ich tweak aber auch nicht viel an den Speichersettings rum so das ich meine Einstellung auch so aus dem Kopf hinbekomme.

Kann man sicher laden, sollte man aber lieber nicht wenn die das schon reinschreiben. Ich hab einfach alles neu eingestellt.
Bisher wie oben weiter beschrieben bin ich sehr zufrieden bisher endlich mal mit dem BIOS.

Kleines Update: Mit EXPO-I läuft mein PC & bekomme kein CPU-Fehlercode:00. (WoW 3-4 Stunden Raid) was sonst immer so nach 1-2 Stunden vorkam.
Es liegt also sehr na das es die RAM´s sind. Die mögen garnix an Timings Verbesserung. Kann auch das zusammenspiel mit dem CPU sein.
Die bestellten F5-6400J3239G16GX2-TZ5RK (XMP) kommen in 11 Std spätestens :bigok:
Werde dann mal wieder das WE bzw. Morgen Abend durchtesten. Sag euch dann bescheid, falls euch das interessiert.

Zuletzt bearbeitet:
