ASUS ROG Crosshair X670E Sammelthread

ASUS ROGCrosshair X670E GeneCrosshair X670E HeroCrosshair X670E Extreme
LinksProduktseite | Handbuch | Downloads | PreisvergleichProduktseite | Handbuch | Downloads | PreisvergleichProduktseite | Handbuch | Downloads | Preisvergleich
Spezifikationen
ReviewsHardwareLUXX Test
Unofficial BIOS
(Modded &
Test/OC
Releases)
2005 (04/24, ROG/Safedisk, AGESA 1.1.7.0 patch A)
1904 (01/24, ROG/Safedisk, PHX Fixed Some bugs)
1903 (01/24, ROG/Safedisk, AGESA 1.1.0.2b)
1902 (01/24, ROG/Safedisk, AGESA 1.1.0.2a RC2)
1806 (12/23, ROG/Safedisk, AGESA 1.1.0.1)
1802 (11/23, ROG/Safedisk, AGESA 1.1.0.0)
1801 (10/23, ROG/Safedisk, AGESA 1.0.8.0)
1602 (08/23, ROG/Safedisk, 1.0.0.7C, +Memory Presets, Perf. Tweaks)
0044 (07/23, ROG/Safedisk, AGESA 1.0.0.7C 1st Test)
1004 (03/23, ROG/Shamino)
Fixed High-V DRAM Mode & Non-UEFI GPU, 24Gbit Support removed
1003 (03/23, ROG/Shamino, 24Gbit DDR5 Support)
0009 (03/23, ROG/Shamino, 1002 Mod w. less aggressive X3D OC Preset)
1002 (03/23, ROG/Shamino, MCR Fix, Async & EXPO/XMP Tweaks)
1001 (03/23, ROG/Shamino, AGESA 1006)
0925 (03/23, OCN/Safedisk, AGESA 1005c RC3 + Bugfixes II)
0923 (03/23, OCN/Safedisk, AGESA 1005c RC3 + Bugfixes)
0922 (02/23, ROG/Shamino, Hotfix of 0921)
0921 (02/23, ROG/Shamino for X3D)
0902 (12/22, OCN/Shamino)
0805 (11/22, ROG/Shamino)
0802 (10/22, HWBOT)
2005 (04/24, ROG/Safedisk, AGESA 1.1.7.0 patch A)
1904 (01/24, ROG/Safedisk, PHX Fixed Some bugs)
1903 (01/24, ROG/Safedisk, AGESA 1.1.0.2b)
1902 (01/24, ROG/Safedisk, AGESA 1.1.0.2a RC2)
1806 (12/23, ROG/Safedisk, AGESA 1.1.0.1)
1802 (11/23, ROG/Safedisk, AGESA 1.1.0.0)
1801 (10/23, ROG/Safedisk, AGESA 1.0.8.0)
1602 (08/23, ROG/Safedisk, 1.0.0.7C, +Memory Presets, Perf. Tweaks)
0043 (07/23, ROG/Safedisk, AGESA 1.0.0.7C 1st Test)
1004 (03/23, ROG/Shamino)
Fixed High-V DRAM Mode & Non-UEFI GPU, 24Gbit Support removed
1003 (03/23, ROG/Shamino, 24Gbit DDR5 Support)
0009 (03/23, ROG/Shamino, 1002 Mod w. less aggressive X3D OC Preset)
1002 (03/23, ROG/Shamino, MCR Fix, Async & EXPO/XMP Tweaks)
1001 (03/23, ROG/Shamino, AGESA 1006)
0925 (03/23, OCN/Safedisk, AGESA 1005c RC3 + Bugfixes II)
0923 (03/23, OCN/Safedisk, AGESA 1005c RC3 + Bugfixes)
0922 (02/23, ROG/Shamino, Hotfix of 0921)
0921 (02/23, ROG/Shamino for X3D)
0902 (12/22, OCN/Shamino)
0805 (11/22, ROG/Shamino)
0802 (10/22, HWBOT)[/Spoiler]
2005 (04/24, ROG/Safedisk, AGESA 1.1.7.0 patch A)
1904 (01/24, ROG/Safedisk, PHX Fixed Some bugs)
1903 (01/24, ROG/Safedisk, AGESA 1.1.0.2b)
1902 (01/24, ROG/Safedisk, AGESA 1.1.0.2a RC2)
1806 (12/23, ROG/Safedisk, AGESA 1.1.0.1)
1802 (11/23, ROG/Safedisk, AGESA 1.1.0.0)
1801 (10/23, ROG/Safedisk, AGESA 1.0.8.0)
1602 (08/23, ROG/Safedisk, 1.0.0.7C, +Memory Presets, Perf. Tweaks)
0044 (07/23, ROG/Safedisk, AGESA 1.0.0.7C 1st Test)
1004 (03/23, ROG/Shamino)
Fixed High-V DRAM Mode & Non-UEFI GPU, 24Gbit Support removed
1003 (03/23, ROG/Shamino, 24Gbit DDR5 Support)
0009 (03/23, ROG/Shamino, 1002 Mod w. less aggressive X3D OC Preset)
1002 (03/23, ROG/Shamino, MCR Fix, Async & EXPO/XMP Tweaks)
1001 (03/23, ROG/Shamino, AGESA 1006)
0925 (03/23, OCN/Safedisk, AGESA 1005c RC3 + Bugfixes II)
0923 (03/23, OCN/Safedisk, AGESA 1005c RC3 + Bugfixes)
0922 (02/23, ROG/Shamino, Hotfix of 0921)
0921 (02/23, ROG/Shamino for X3D)
0902 (12/22, OCN/Shamino)
0805 (11/22, ROG/Shamino)
0802 (10/22, HWBOT)

Fotogalerie (von meinem Hero)
ASUS_ROG_CX670H_6459N.jpg ASUS_ROG_CX670H_6471.jpg ASUS_ROG_CX670H_6551.jpg ASUS_ROG_CX670H_6502N.jpg ASUS_ROG_CX670H_6508N.jpg ASUS_ROG_CX670H_6515N.jpg ASUS_ROG_CX670H_6570.jpg ASUS_ROG_CX670H_6593N.jpg ASUS_ROG_CX670H_6518.jpg ASUS_ROG_CX670H_6581N.jpg ASUS_ROG_CX670H_6586N.jpg ASUS_ROG_CX670H_6554N.jpg ASUS_ROG_CX670H_6524N.jpg AMD_7700X_6605.jpg ASUS_ROG_CX670H_6655N2.jpg ASUS_ROG_CX670H_6671.jpg

BIOS Screenshots (von meinem Hero)
230111110014.png 230111110028.png 230111110056.png 230111110130.png 230111110143.png 230111110205.png 230111110222.png 230111110251.png 230111110307.png 230111110328.png 230111110342.png 230111110420.png 230111110436.png 230111110500.png 230111110524.png 230111110541.png 230111110555.png 230111110625.png 230111110647.png 230111110659.png 230111110712.png 230111110727.png 230111110745.png 230111110823.png 230111110845.png 230111110854.png 230111110919.png 230111111000.png 230111111035.png 230111111048.png 230111111057.png 230111111108.png 230111111143.png 230111111227.png 230111111308.png 230111111331.png 230111111345.png 230111111412.png 230111111420.png 230111111436.png 230111111523.png 230111111533.png 230111111540.png 230111111557.png 230111111700.png 230111111812.png 230111111838.png 230111111904.png 230111111919.png 230111111952.png

Da die Anzahl der Anhänge pro Beitrag begrenzt ist, findet ihr hier die restlichen Screenshots:


Hardwareluxx Ressourcen

1) ASUS ROG Promo (Pre-Release):

2) Shamino Care @ ASUS ROG Forum (Backup @ OCN: Profile-Activity):

3) ASUS ROG Crosshair X670E Sammelthread @ OCN

4) ASUS ROG Crosshair X670E @ HWBOT Forum

5) Kedar's Hynix Guide @ OCN:

6) Sonstige Downloads

F.A.Q. (Update 15.03.23)
Q: Warum boostet meine CPU nicht mehr über 5.5GHz?
Mit AGESA 1.0.03 wurde der C-State Boost Limiter wieder implementiert. Dieser regelt den Boost-Takt bei dieser Frequenz ab. Als Workaround kann man im UEFI die Einstellung "Medium Load Boostit" aktivieren. Hier findet ihr die ausführliche Erklärung dazu:

Q: Sollte ich EXPO I, EXPO II oder EXPO Tweaked verwenden?
EXPO II - Wendet das originale Profil des Speicherherstellers an, so wie es von diesem auf Kompatibilität getestet wurde.
EXPO I - Ignoriert einen Teil der im SPD programmierten Einstellungen und lässt statt dessen das Mainboard diese während des DRAM Trainings ermitteln.
EXPO Tweaked - Entspricht EXPO I mit zusätzlichen Optimierungen der Timings.

Wer mit einer Variante Stabilitätsprobleme hat, kann in jedem Fall auch die andere testen. In der Regel gilt genau wie bei den Intel XMP-Gegenstücken

Stabilität: EXPO II > EXPO I > EXPO Tweaked
Performance: EXPO Tweaked > EXPO I > EXPO II

Wie groß die Unterschiede zwischen beiden Einstellungen ist, kann von BIOS zu BIOS variieren, da die Optimierungen durch des DRAM Training stetig angepasst werden (können).

Q: Kann man das Memory Training bei jedem Start abschalten?
Wenn ihr eure finalen/stabilen Einstellungen gefunden habt, könnt ihr das automatische Retraining bei jedem Start im UEFI mit der Funktion "Context Restore = Enabled" verhindern. Je nach BIOS Version muss ggf. zusätzlich Memory Power Down manuell aktiviert werden. Beide Einstellungen sind in den DRAM Einstellungen zu finden (unten).

Aktiviert zudem erst das EXPO/XMP, startet das System neu und prüft die Stabilität der Einstellungen, bevor ihr Context Restore aktiviert. Bei einem Kaltstart mit vorheriger Trennung vom Stromnetz oder instabilen Einstellungen kann MCR zu einem Safe Boot mit der bekannten "Overclocking failed" Meldung führen.

Update: Habt Ihr bei bestimmten BIOS Versionen Startprobleme oder Freezes bei der Nutzung von Context Restore, dann aktiviert im UEFI zusätzlich Memory Power Down.

Q: Wo finde ich im Bios den Gear Down Mode?
Die Einstellung nennt sich ADDR_CMD_MODE.

BUF= 1T (deaktiviert den GDM)
UNBUF = 2T (GDM aktiv)

Q: Kann ich vor dem Einbau herausfinden, welches WLAN Modul bei meinem Board verbaut ist?
Ja, das ist möglich. Es befindet sich ein Aufkleber mit der Bezeichnung des Moduls auf der Backplate des CPU-Sockels.


In der Regel sollte es sich wie im Foto um ein Modul auf Basis des Intel AX210 (AX210NGW) handeln.

Dies ist rein provisorisch, da bisher keine anders lautenden Meldungen bekannt sind. Die fehlerhafte Angabe im Techpowerup Review ist inzwischen korrigiert. Falls irgendwann doch mal jemand ein AMD/MediaTek Modul vom Typ MT7922 (RZ616) auf seinem Board vorfindet, findet hier die passenden Treiber:


Q: Kann man die Mainboards nur mit einem per USB C (DisplayPort Alt Mode) angeschlossenen Monitor an der integrierten Grafik des Prozessors betreiben?
ErP Deaktiviert: Ja, das ist möglich.
ErP Aktiviert: Wenn parallel kein anderer Monitorausgang genutzt wird, verweigert das System mit den Postcodes D6 -> B1 den Start. Ist zusätzlich ein Monitor am HDMI Ausgang angeschlossen, startet das System normal. Der an USB C angeschlossene Bildschirm zeigt erst in Windows ein Bild. Bei manchen Bildschirmen kann dies ggf. einen Reconnect erfordern.

Q: Wo finde ich den AMD ECO Mode?
Dies ist ein AMD Preset für Precision Boost Overdrive. Im Advanced Mode kann man Ihn so aktivieren:

> Extreme Tweaker
>> Precision Boost Overdrive
>>> Precision Boost Overdrive: AMD Eco Mode

Ist dieser ausgewählt, taucht darunter eine zusätzliche Option zur Konfiguration der cTDP auf. Bei meinem 7700X sind dies zum Beispiel: 65W / 105W / 170W.

Q: Welche Lüfteranschlüsse sind steuerbar und wie hoch ist die Belastbarkeit der einzelnen Anschlüsse?
Gene: Es sind nur CPU_FAN, CPU_OPT und CHA_FANP regelbar. Die Belastbarkeit pro Anschluss beträgt 12W.
Hero: Es sind alle Anschlüsse regelbar und bis 12W belastbar, bis auf W_PUMP+ (12W) und AIO_PUMP (36W).
Extreme. Es sind alle Anschlüsse regelbar und bis 12W belastbar, bis auf W_PUMP+ (36W) und AIO_PUMP (36W).

Wenn Hydranode im UEFI aktivierst ist, sind auch sehr komplexe Konfigurationen möglich. Die Lüftersteuerung per Software ist auch ohne zusätzliche Installation der ASUS Suite, zum Beispiel mit Fan Control (Homepage) möglich.

Q: Deine Frage hier!

Zuletzt bearbeitet:

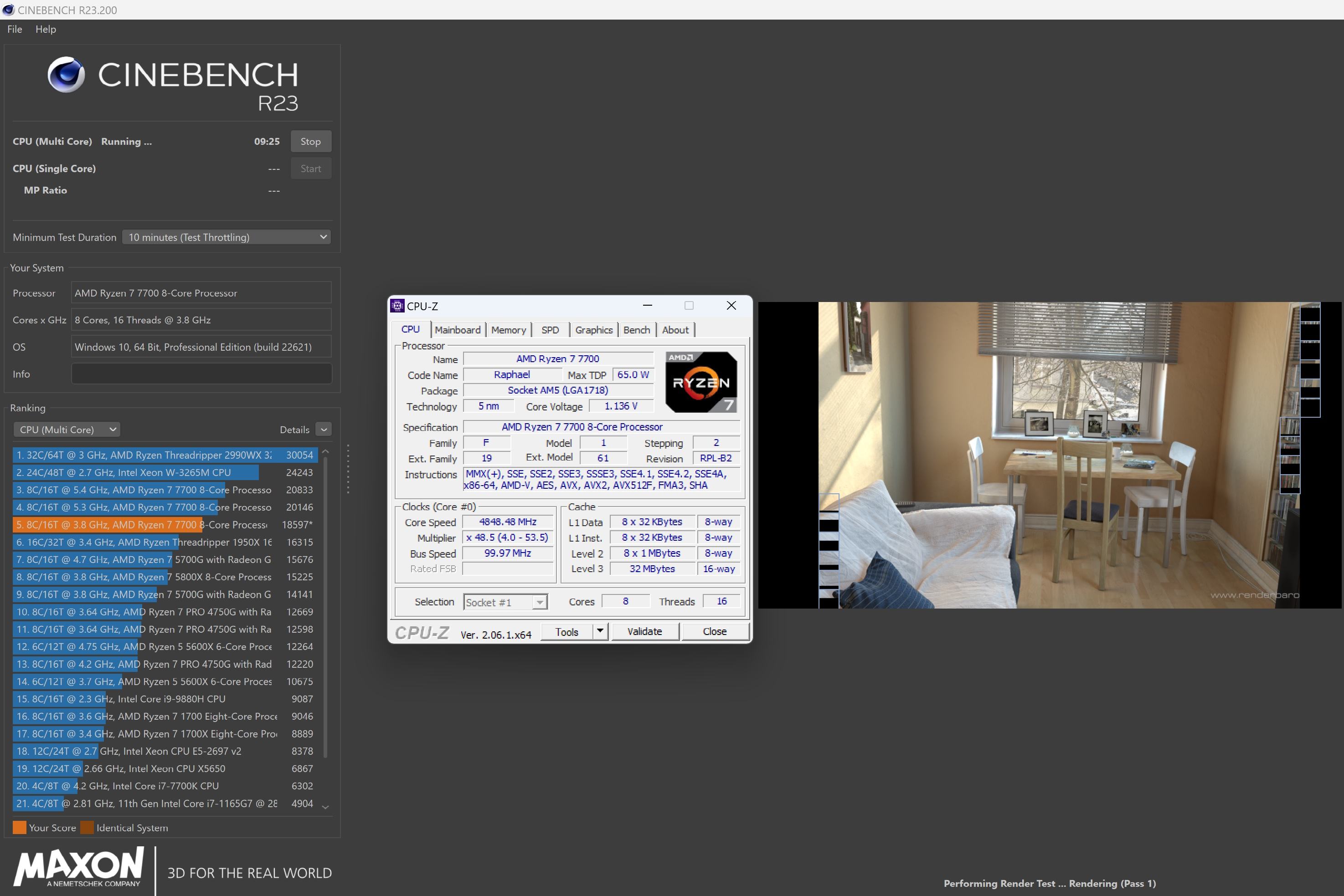

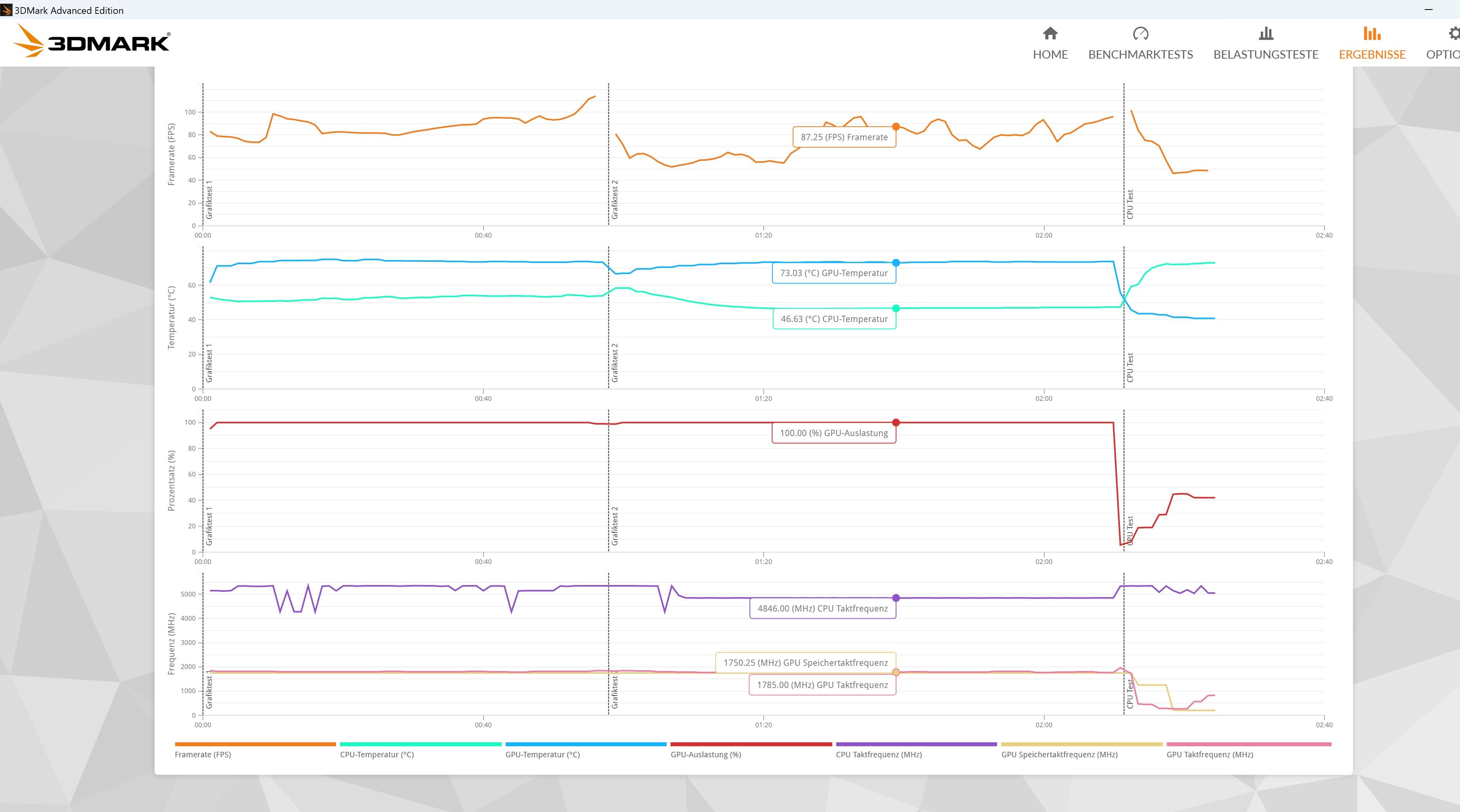

bin etwas ratlos, zugegeben. Curve optimizer allcore -20 taktet wenigstens annähernd an die 5000Mhz. Sonst nur noch bis 4850.


Anhänge

  • Ryzen7700.jpg
    408,5 KB · Aufrufe: 105
  • Ryzen7700.1.jpg
    317,2 KB · Aufrufe: 101
Wenn Du diese Anzeige nicht sehen willst, registriere Dich und/oder logge Dich ein.
Irgendwelche Spannungen (CPU) verstellt?
Edit:
Nach dem Mainboardwechsel hast du da Windows oder die Chipsatztreiber neu installiert?
Welcher Energiesparplan ist eingestellt?
Beim UEFI wurde vor dem aktualisieren die Default Settings geladen?

Zuletzt bearbeitet:
@UserZ OpenRGB? SignalRGB? Anstatt ein Tool pro Hersteller zu installieren nimmt man halt ein universelles.

@philips Wo soll er denn so hoch takten? Bei 3DMark im GPU Teil jedenfalls sicher nicht und bei Cinebench im All-core Test ebensowenig. Der 7700 ist halt limitiert in seinen Möglichkeiten - die 87W sind schnell erreicht und mehr geht dann nicht ohne undervolting oder PBO Boost Limit Änderungen. Deine Punktzahl ist doch völlig im üblichen rahmen im Cinebench.

Zuletzt bearbeitet:
Irgendwelche Spannungen (CPU) verstellt? nein
Edit:
Nach dem Mainboardwechsel hast du da Windows oder die Chipsatztreiber neu installiert? ja
Welcher Energiesparplan ist eingestellt? ausbalanciert
Beim UEFI wurde vor dem aktualisieren die Default Settings geladen? ja

meine Samsung SSD 980 PRO 2TB wird unter der Grafikkarte auch 10° (62°) wärmer, wie im itx Board. Wie macht ihr das? Nutzt ihr diese zusätzliche Karte für die SSD?

Zuletzt bearbeitet:
Ich hab ne Risercard für die GPU und ich nutze die Erweiterungskarte.
Wobei auf 62° bin ich auf dem Mainboard auch gekommen, mein ich zumindest. Hier im Threads habe ich mal meine Temps gepostet

So wieder gefunden:

also mal die Erweiterungskarte suchen... ;)

Aus irgendeinen Grund funktioniert ZenTimings wieder. Bei euch auch wer Kaspersky installiert hat bzw. ein anderes
Antiviren Programm das dieses Problem bisher verursacht hat? :)

Nachricht gelöscht

Zuletzt bearbeitet von einem Moderator:
Habe 1510 drauf und läuft alles gut bisher.

@x2max @°Leon° @Turboangel
Nachdem es nun selbst im Idle auf >50 Grad hoch ging, habe ich mir die 6400 & 6600er mal geordert. Bin gespannt welche Temperaturen da anliegen bzw. welcher Takt & Timings möglich sein werden.
Danke euch abschliessend hierzu!

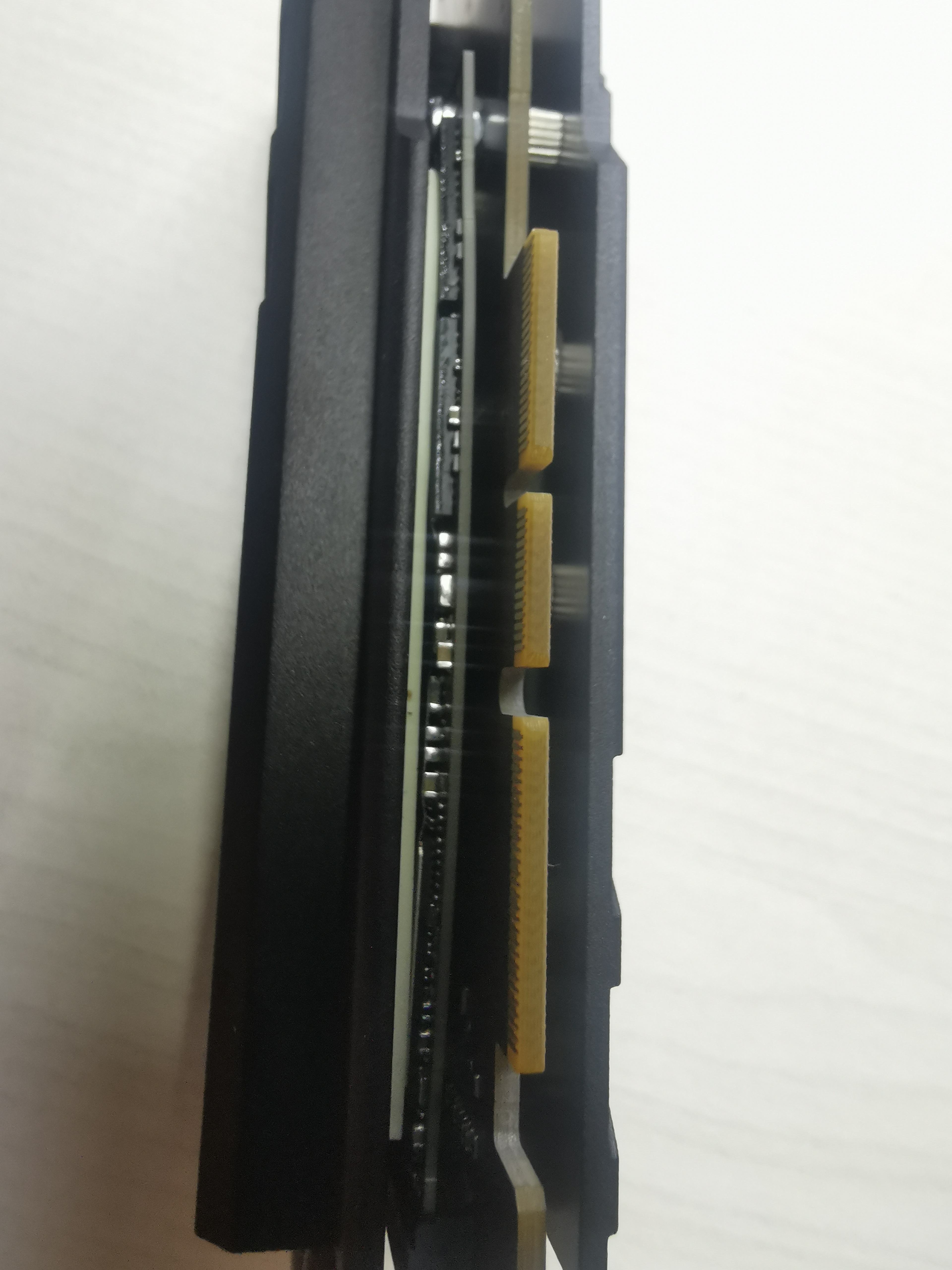

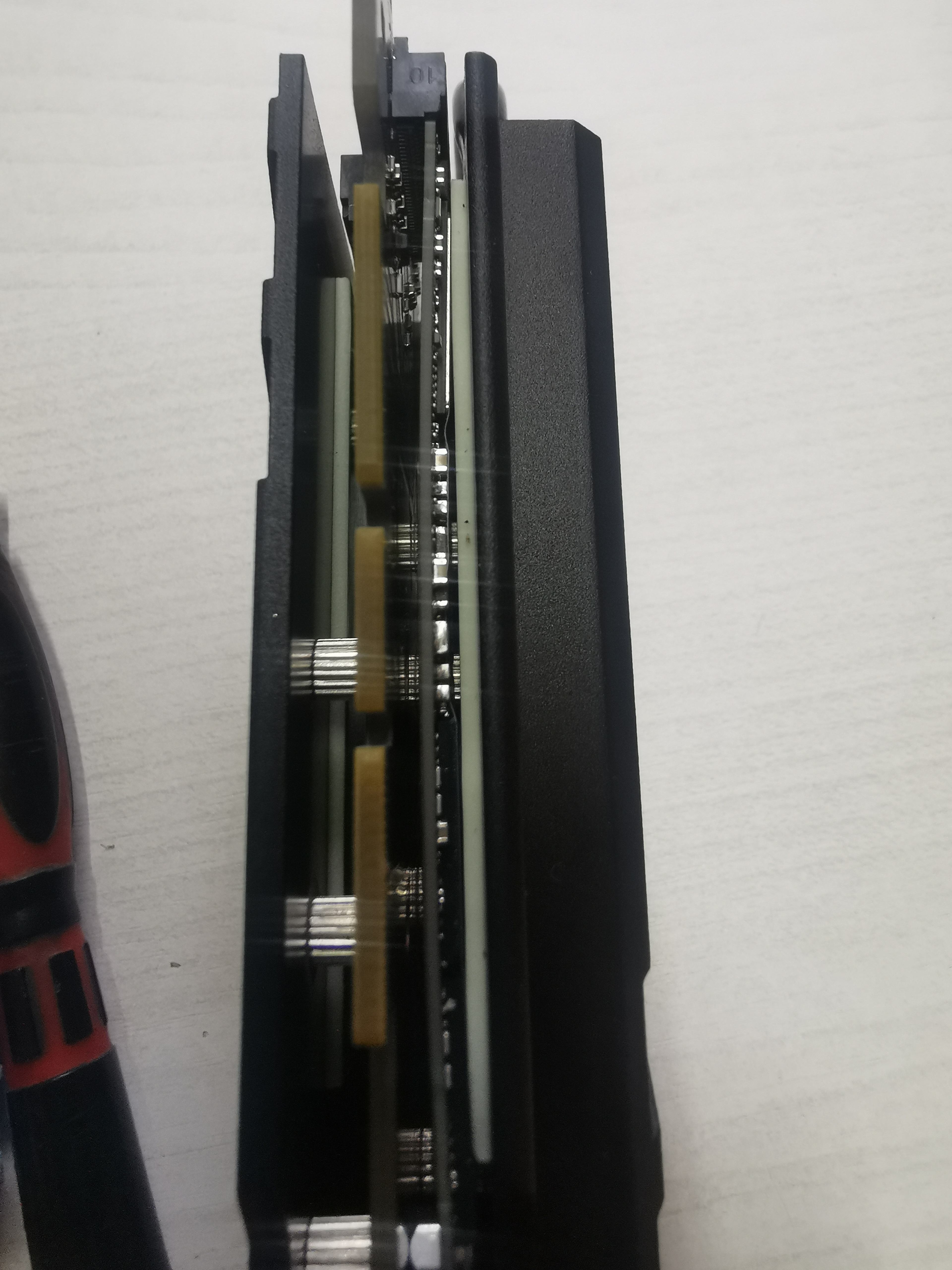

sorry Leute, aber dieses M2 Board ist doch auch mal Müll. :poop:


Anhänge

  • IMG_20230623_123627[1].jpg
    1.012,5 KB · Aufrufe: 132
  • IMG_20230623_123713[1].jpg
    757 KB · Aufrufe: 132
Am 16.06.2023 habe ich das 1510 von dieser Seite:
runtergeladen und installiert.
Anfänglich lief das 1510 gut, nachdem Einstellungen testweise verändert wurden startete der Rechner nicht mehr. Nach Wiedereinstellungen des Bios 1510 lief der Rechner zwar wieder jedoch ist mir das zu unsicher, also 1415 wieder drauf und gut ist es.

sorry Leute, aber dieses M2 Board ist doch auch mal Müll. :poop:
Gummi Pads nicht verwendet die im Lieferumfang mit dabei gewesen waren? Die sollen genau dies verhindern. Also bei sieht alles normal aus.

in der Anleitung sind keine Gummipads erwähnt. :geek:

Sind aber mit dabei. Und auf dem SSD PCB des GEN-Z.2 ist auch eine Markierung wo draus steht: M.2_PAD

Beispiel:
Hier siehst du es beim der8auer bei 13:28


Zuletzt bearbeitet:
so ein Pfuscher (sorry). Der schraubt di ja mal gar nicht erst an, und drunter legt der auch nix. Dann noch das Gelaber zum MS Konto. Klar geht auch ohne zu installieren. Und dann das ESD Gesülze...Das dient nicht dem Schutz der Pfeifen, sondern dem Schutz der Hardware vor elektrostatischer Aufladung...


Zu diesen Gummidingern, die sind auch zu dünn, die SSD biegt sich damit genauso. Halbwegs hin bekommen habe ich es mit einem 2mm Pad, welches ich über die Fläche der SSD auf der PCB Seite angebracht habe.
Ergebnis 40° max. statt 62° unter der Graka.

Zuletzt bearbeitet:
Frage zum Gene. Das hat ja keinen HDMI/DP Ausgang, aber über USB C gebe es DP. Kann jemand ein gutes Adapter Kabel von USB C auf HDMI bzw DP Kabel empfehlen? Wenn ich das richtig sehe, gibt es hinten auch kein USB C mit 20Gb/s aber 2x USB C mit 40Gb/s allerdings als Thunderbolt. Daher wenn ich da zB eine externe M2 dran hänge welche 20Gb/s kann, bekomme ich dann auch diese 20Gb/s oder nur 10Gb/s?

@Scoty Die Frage ist: Welche Features brauchst du denn für den Display Adapter? In jedem Fall sind Club-3D und I-Tec gute Adressen für Display Adapter - halte lieber Abstand von Delock und Co, es sei denn du brauchst wirklich keine Special Features. Achte bei DP mindestens drauf, dass DP 1.4 HBR mit DSC unterstütz wird um sicher zu sein - gibt es auch in Kabelform.

Die Thunderboltanschlüsse sind eigentlich USB4 Anschlüsse und bieten auch 20GBit/s (Nicht Gb/s) - sie müssen abwärtskompatibel sein.

@Scoty Die Frage ist: Welche Features brauchst du denn für den Display Adapter? In jedem Fall sind Club-3D und I-Tec gute Adressen für Display Adapter - halte lieber Abstand von Delock und Co, es sei denn du brauchst wirklich keine Special Features. Achte bei DP mindestens drauf, dass DP 1.4 HBR mit DSC unterstütz wird um sicher zu sein - gibt es auch in Kabelform.

Die Thunderboltanschlüsse sind eigentlich USB4 Anschlüsse und bieten auch 20GBit/s (Nicht Gb/s) - sie müssen abwärtskompatibel sein.

Also wäre das Kabel hier das richtige? Hat DSC.

Das hier funktioniert. Habe sogar eins über. Wenn du Interesse hast, meld dich per PM.

So mein Gene ist endlich auch unterwegs. Kabel auch geordert. Dann werde ich nun hier weiter machen statt im Strix Thread. Bin gespannt wie das Gene so läuft. Haben ja eher wenige User das Board ob wohl es eine gute Ausstattung hat. Mehr als 1 Slot für Grafikkarte und 1 für Erweiterung braucht man heute eh nicht mehr. Was ich vor allem Spannend finde sind die beiden 2x USB C mit 40Gbit/s was das Strix nicht hat.

Läuft das 1415 Bios gut auf dem Gene? Werde das jedenfalls gleich per Flashback drauf machen.

Der 6pin extra Stom neben dem 24pin, muss man denn anschließen oder geht auch ohne? Laut Handbuch ist der für extra Strom für die Grafikkarte. Ich hab eine 4070 Ti, habt ihr denn Angeschlossen und merkt man was? Mein Strix E hatte denn Anschluss nicht und es lief auch alles.

Zuletzt bearbeitet:
Da ist das Handbuch mal wieder falsch, so wie bei den Lüfter Anschlüssen. Der 6 pin Anschluss ist für den Front USB- C und die Schnelladefunktion. Ohne dem nur 27W. Mit wohl 70W

Ok schnelladen brauche ich nicht. Dann kann ich mir das extra Kabel sparen.

@x2max @°Leon° @Turboangel
Abschliessend nochmal besten Dank - die CMT64GX5M2B6600C32 laufen bei 6000MTs / 30-36-36-76 / 1.4V stabil unter Last auch nach gut 2 Stunden Gaming bei 46 Grad.
Genau so habe ich mir das vorgestellt.
Den wertigen haptischen Eindruck nehme ich darüber hinaus auch gern mit ;-)

Was für Lüfter hast du vorgesehen? Dein Noctua NH-D 15 chromax.black passt nicht! Musste ich auch erst "lernen"
